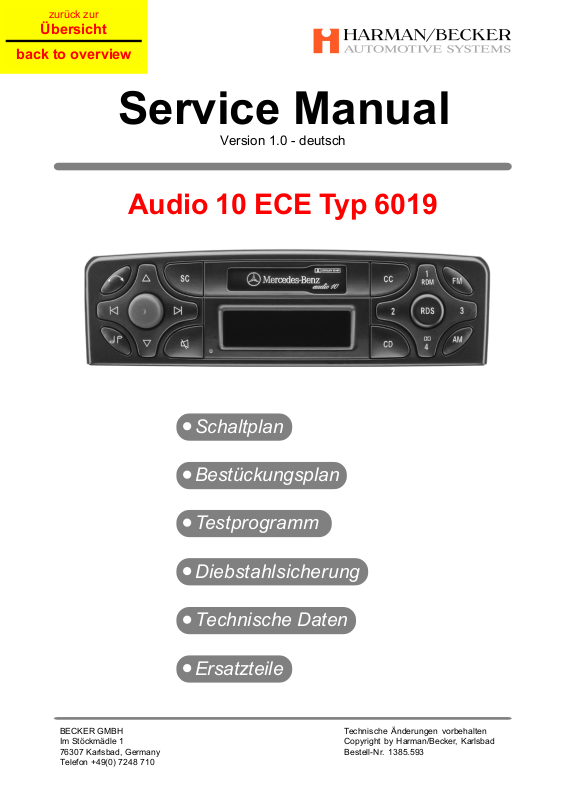

Becker AUDIO 10 ECE TYP 6019 Schematic

Service Manual

zurück zur

Übersicht

back to overview

Version 1.0 - deutsch

Audio 10 ECE Typ 6019

Schaltplan

Bestückungsplan

Testprogramm

Diebstahlsicherung

Technische Daten

Ersatzteile

BECKER GMBH
Im Stöckmädle 1
76307 Karlsbad, Germany
Telefon [phone]

Technische Änderungen vorbehalten
Copyright by Harman/Becker, Karlsbad
Bestell-Nr. 1385.593

Mercedes Benz W203

3

CSD - Version: 10/01

1

2

Testprogramm

1

und

gleichzeitig drücken

2

3 1 mal drücken

3 2 mal drücken

3 3 mal drücken

3 4 mal drücken

BRA

BECKER

SIG

10 89.5

VLT

6.4 12.9

TYP

6019

SER

Y1017168

Becker-Testmode
ist aufgerufen

z. B. 10 = Feldstärke
z. B. 89.5 = Frequenz (MHz)

Anzeige: minimale bzw.
maximale Spannungswerte

Anzeige:
Gerätetyp

Anzeige:
Seriennummer

3 5 mal drücken

3 6 mal drücken

HW

49/00

SW

04/01

DSP

Anzeige:
aktueller Hardwarestand

Anzeige:
aktueller Softwarestand

Sahara Softwarestand

3 7 mal drücken

210699 FC

Sonstiges Testprogramm Audio 10 ECE DIN

BE

6019

15

Mercedes Benz W203

CSD - Version: 10/01

3

4

8 mal drücken

3

3 9 mal drücken

4 1 mal drücken

4 2 mal drücken

4 3 mal drücken

4 4 mal drücken

4 5 mal drücken

AMP

STANDARD

SOL

V03B0AT0A

SOL

F0A BAL0A

IST

V03B0AT0A

IST

F0A BAL0A

LST

V42B40T40

LST

F40 BAL40

angeschlossene Verstärker

SOL = Sollwert
V03 = Lautstärkeeinstellung (00-2F mögliche Einstellungen
durch Drehen des Lautstärkereglers);
B0A = Bass Mittelstellung; T0A = Treble Mittelstellung

F0A = Fader Mittelstellung; BAL0A = Balance Mittelstellung

IST = Istwert
V03 = Lautstärkeeinstellung (00-2F mögliche Einstellungen
durch Drehen des Lautstärkereglers);
B0A = Bass Mittelstellung; T0A = Treble Mittelstellung

F0A = Fader Mittelstellung; BAL0A = Balance Mittelstellung

LST = letzte Lautstärkeänderung
V42 = letzte Lautstärkeänderung
B40 = Bass Mittelwert; T40 = Treble Mittelwert

F40 = Fader Mittelwert; BAL40 = Balance Mittelwert

3 10 mal drücken

GAL

Anzeigewerte für GAL

G:00 V:00

PRG

interne Testprogramme

3 11 mal drücken

P:00

3 12 mal drücken

DSR

CNT:00

3 13 mal drücken

END

TestprogrammSonstiges Audio 10 ECE DIN 6019

interne Testprogramme

Testprogramm Ende

BE

16

Mercedes Benz W203

Diebstahlsicherung über Baureihenkennung

Die Geräte haben keinen Code, sind aber über den CAN-Bus mit dem Fahrzeug verheiratet.
Das Radiogerät erhält über den CAN-Bus eine Baureihencodierung, diese wird beim Einschal­ten des Gerätes überprüft. Ist diese Kennung nicht vorhanden, so geht das Radio in den PROD
Mode und ist nicht mehr bedienbar. Stimmen die Kennungen mit den Daten im EEPROM über­ein ist das Radio funktionsfähig.
Die „Verheiratung“ von Baureihe und Fahrzeug wird extern über den IS-Tester vorgenommen.
Werksintern kann das Radio über eine spezielle Software und Hardwarekomponente frei­geschaltet werden.

CSD - Version: 10/01

Sonstiges Diebstahlsicherung Audio 10 ECE DIN

BE

6019

17

Mercedes Benz W203

Technische Daten

Wellenbereiche: FM 87,5 MHz - 108 MHz

AM 531 kHz - 1620 kHz
LW 153 kHz - 282 kHz

SW 5800 kHz - 6250 kHz
Senderspeicher: je 8 Stationsspeicher in FM, je 4 Stationsspeicher in MW, LW und KW
Übertragungsbereich: 50 Hz - 16 kHz bei Cassette

30 Hz - 15 kHz bei FM

50 Hz - 2,5 kHz bei AM, LW, SW
EON-Funktion:
Regionalisierung: ein- und ausschaltbar
Autostore: FM, MW, LW
Ausgangsleistung: 4 x 15 Watt
Lautsprecherimpedanz: min. 4 Ohm
GAL: fix definierte Anhebung der Lautstärke
Antenne: Impedanz 50 Ohm
Telefon Mute: Low aktiv Pegel < 2 Volt
Versorgungsspannung: 12 Volt
Cassettendeck: Autoreverse, elektronisch gesteuert (Full Logic Control)

Musiktitelsuchlauf vorwärts / rückwärts
Soundsystem: Anschluß nur über D2B Optical Schnittstelle
CD Anschluß: Es lassen sich nur MB CD - Wechsler mit D2B Optical-Schnittstelle anschließen.
Abspielbare CD's: Es können nur CD's die der DIN EN 60908 entsprechen verwendet werden.

Der Einsatz von 8 cm CD's mit Adapter ist nicht zu empfehlen

CSD - Version: 10/01

Sonstiges Technische Daten Audio 10 ECE DIN

BE

6019

18

Schaltpläne - Mercedes Benz W203

Blockschaltbild

Main Board 4010 ....................................................2

Konnektor

Konnektorblock (Board 4040-08HJ) ...................... 3

Konnektor-Interface (Board 4010-21KM) .............. 4

Power supply

3,3V, 5VD, 5VG, 9VG, (Board 4010-21KM) .......... 5

Tuner

FM und AM (Board 4010-21KM) ............................ 6

NF-Teil

DSP, RDS/Stereo-Dekoder, u.a. (4010-21KM) ....... 7

NF-Filter und NF-Endstufe (Board 4010-21KM) .... 8

CSD - Version: 10/01

Interface

CAN, K-Line, Tel.-Mute,

D2B-Wake up, Fot-unit (4010-21KM) .................... 9

Steuerung

Prozessor (Board 4010-21KM) .............................. 10

CC-Steuerung (Board 4010-21KM) ........................ 11

Front

Front-Interface (Board 4010-21KM) ..................... 12

Prozessor, Tastatur (Board 9090-29DL)................. 13

Display (Board 9090-29DL) ................................... 14

Inhaltsverzeichnis Schaltplan 6019Audio 10 CC ECE

BE

1

Schaltpläne - Mercedes Benz W203

Konnektor

Konnektorblock (Board 4040)

3

4

Interface (Board 4010)

CSD - Version: 10/01

Power

3,3V, 5VD,

5VG, 9VG

Interface

Fot-unit

Interface

CAN, K-Line,

Wake up

5

Steuerung

Prozessor

9

9 8

10

Front

NF-

Endstufe,

Filter

Sahara

RDS-Dec.
Stereodec.

DSP

12

13

14

Steuerung

CC-

Tapedeck

7

Front-Interface (Board 4010)
Prozessor, Tastatur (Board 9090)
Display (Board 9090)

11

Tuner

FM / AM

6

Blockschaltbild Main Board 4010

BE

6019Audio 10 CC ECE

2

2

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

PIN

Kammer A Kammer B Kammer C

1

Lautsprecher
Heck rechts+

CAN-High

2

Telefon-Mute

3

KL30

4

Batterie

C

B

A

Steuer-

5

ausgang12V

6

7

KL31

8

Masse

Konnektor Konnektorblock (Board 4040-08HJ) 6019Audio 10 CC ECE

Lautsprecher
Heck rechts -

Lautsprecher
Front rechts+

Lautsprecher
Front rechts -

Lautsprecher
Front links+

Lautsprecher
Front links -

Lautsprecher
Heck links+

Lautsprecher
Heck links -

CAN-LowK-Leitung

Wake up­Leitung

Ubatt. (KL30)

nach Sicherung

KL31
Masse

BE

3

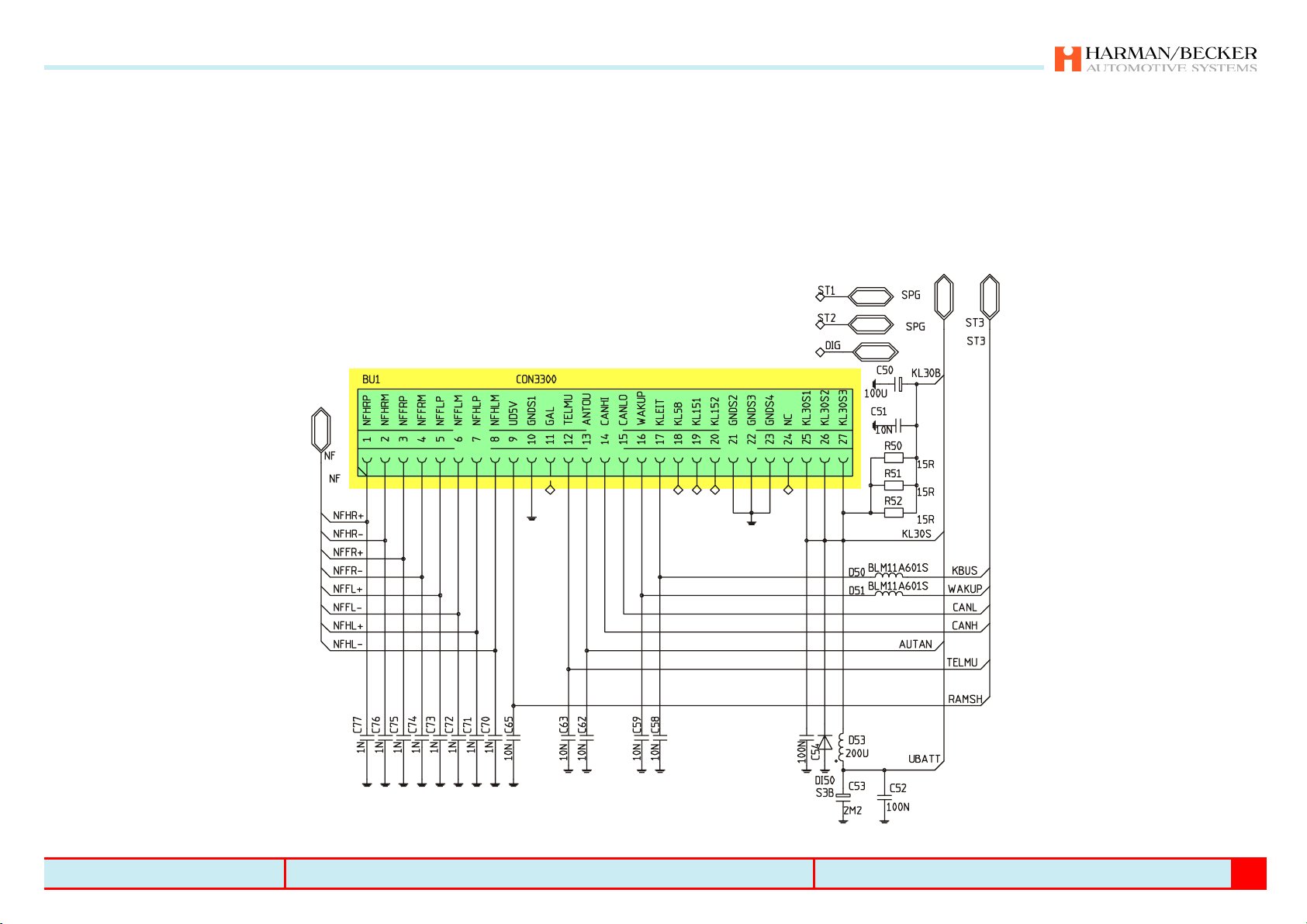

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

zu Konnektorblock (Board 4040)

Konnektor Konnektor-Interface (Board 4010-21KM) 6019Audio 10 CC ECE

BE

4

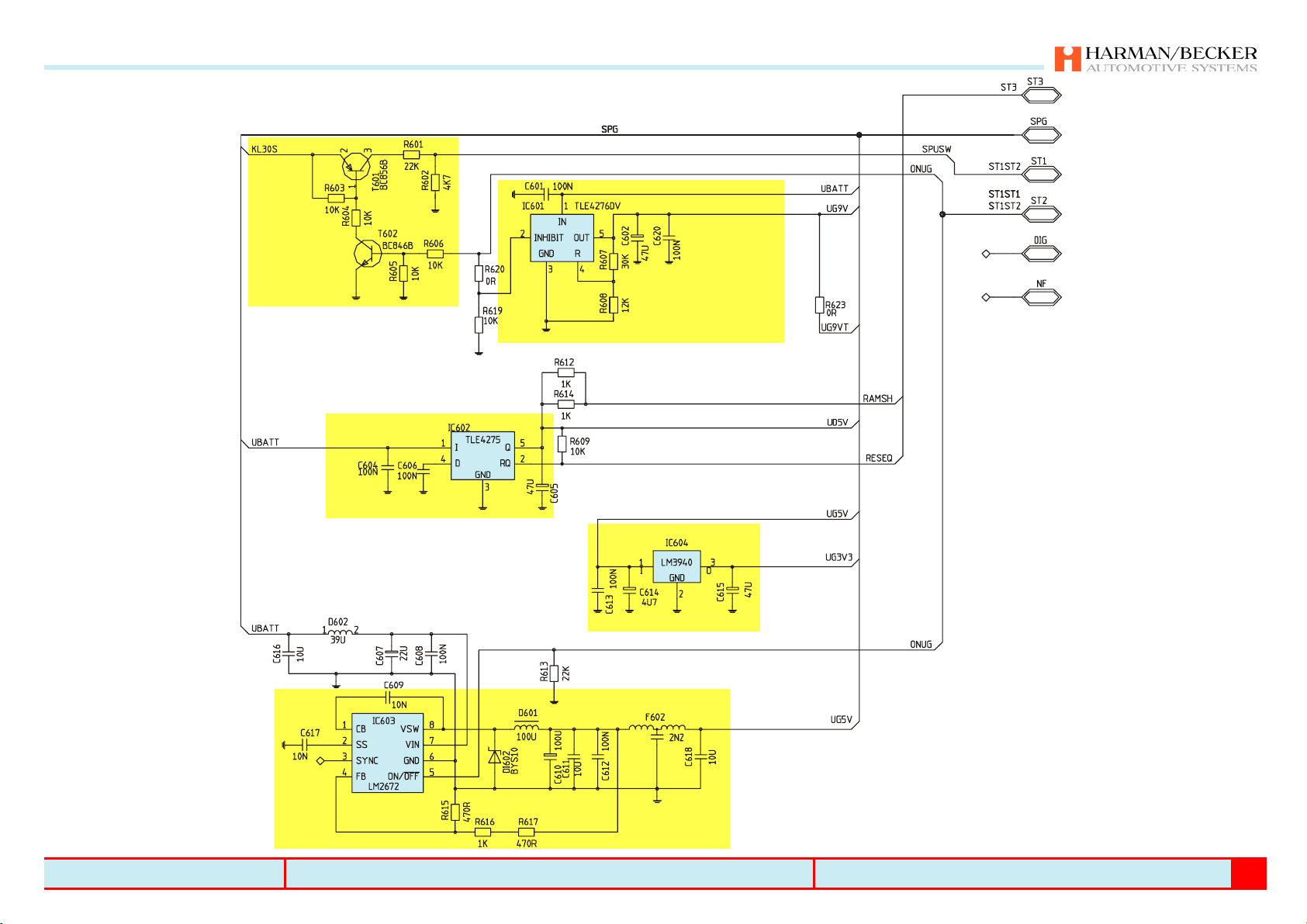

Schaltpläne - Mercedes Benz W203

Steuerung

Spg.-

Überwachung

5V dauer

CSD - Version: 10/01

9V geschaltet

3,3V

5V geschaltet

Power supply 3,3V, 5Vdauer, 5Vgesch., 9Vgesch., (Board 4010-21KM) 6019Audio 10 CC ECE

BE

5

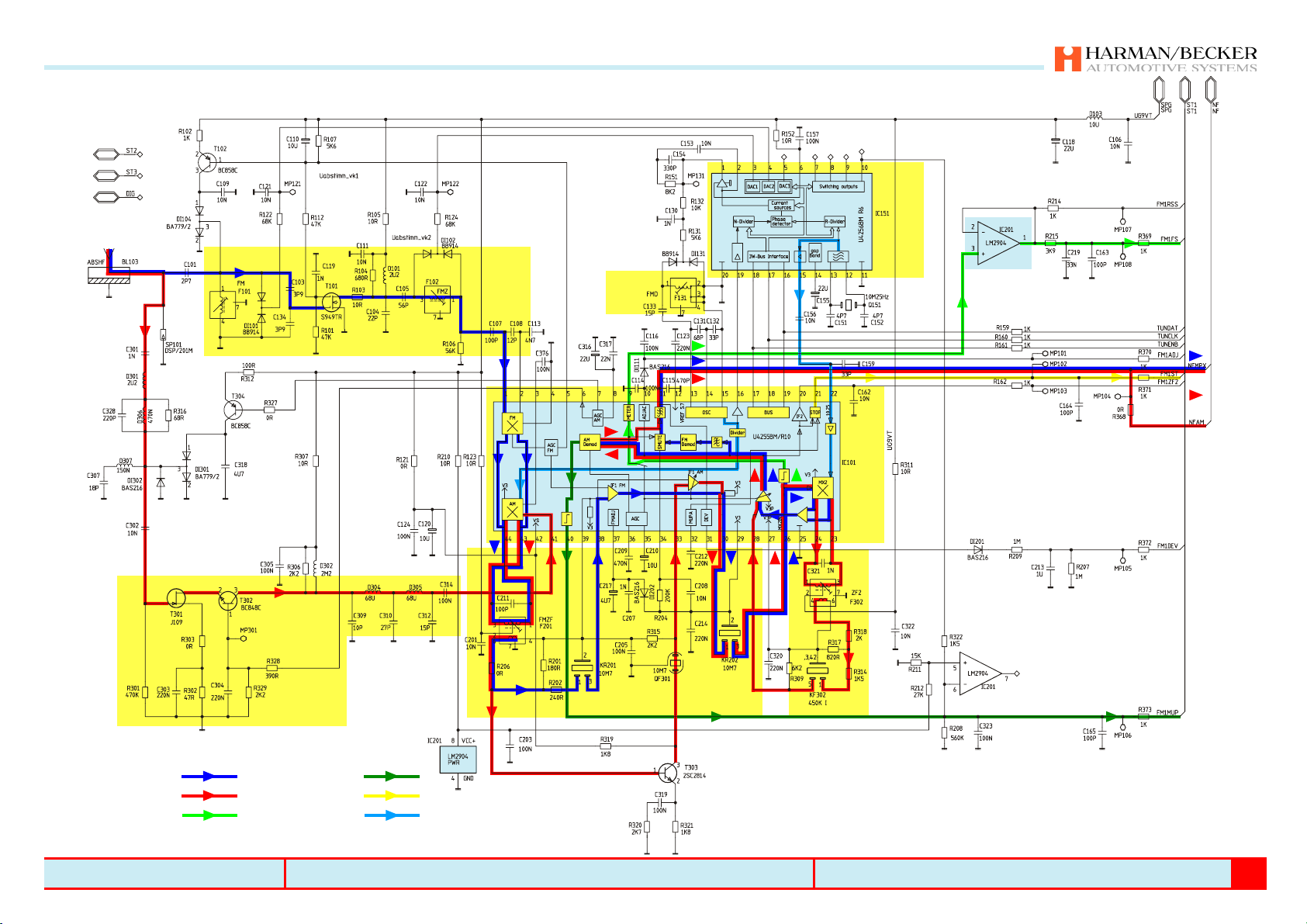

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

Synthesizer

FM-HF

Oszil.

FM /AM-IC

FM-Signalweg
AM-Signalweg
FM-Feldstärke

AM-HF

FM-Multipath
FM/AM-Stop
FM/AM-Oszil.

FM/AM 1.+2.ZF

AM-ZF

Tuner FM und AM (Board 4010-21KM) 6019Audio 10 CC ECE

BE

6

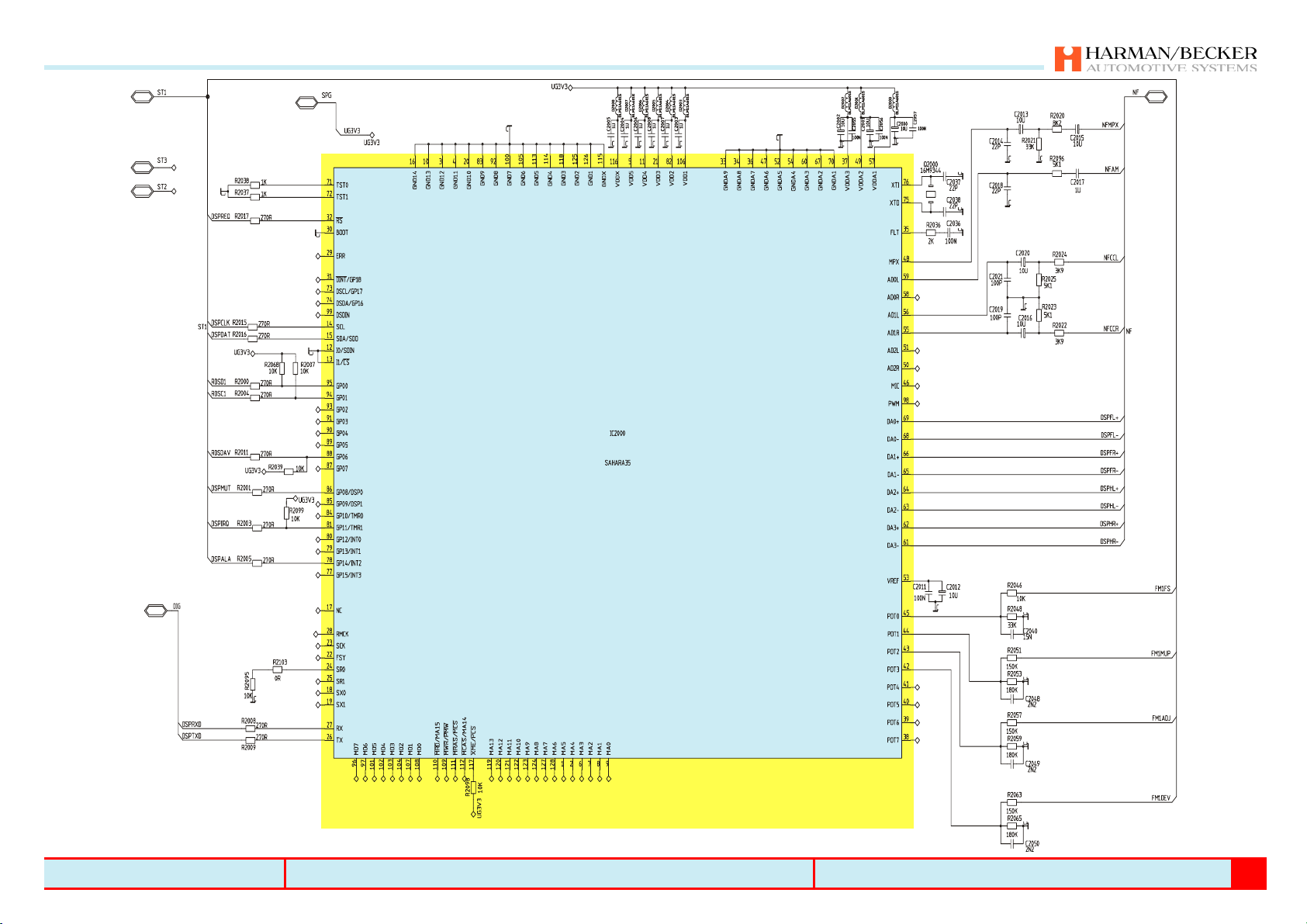

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

DSP, RDS- und Stereodekoder, Qualitätsbewertung

NF-Teil DSP, RDS/Stereo-Dekoder, Qual.-Bewertung (Board 4010-21KM) 6019Audio 10 CC ECE

BE

7

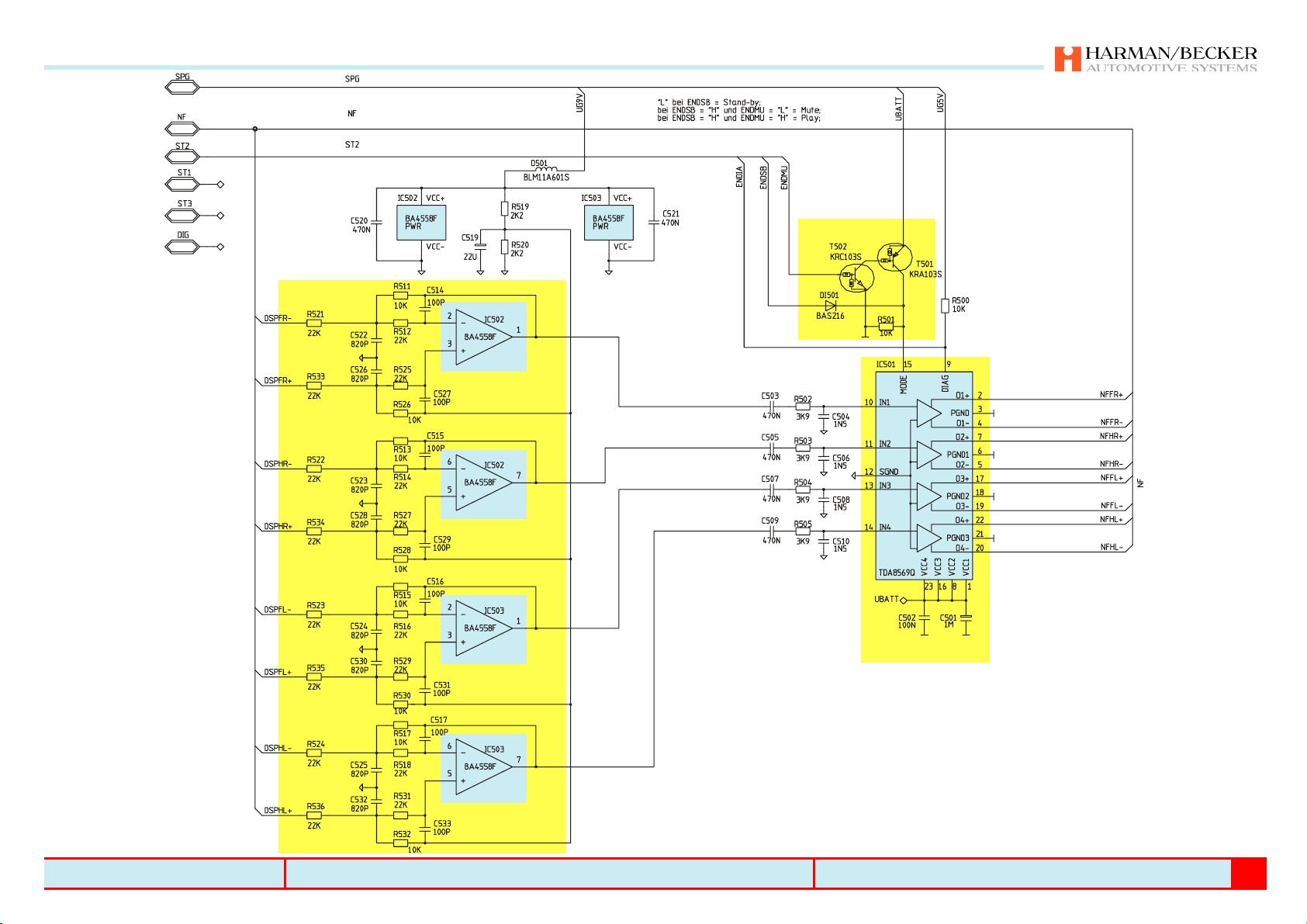

Schaltpläne - Mercedes Benz W203

NF-Filter

CSD - Version: 10/01

Mute-Endstufe

NF-Endstufe

NF-Teil NF-Filter und NF-Endstufe (Board 4010-21KM) 6019Audio 10 CC ECE

BE

8

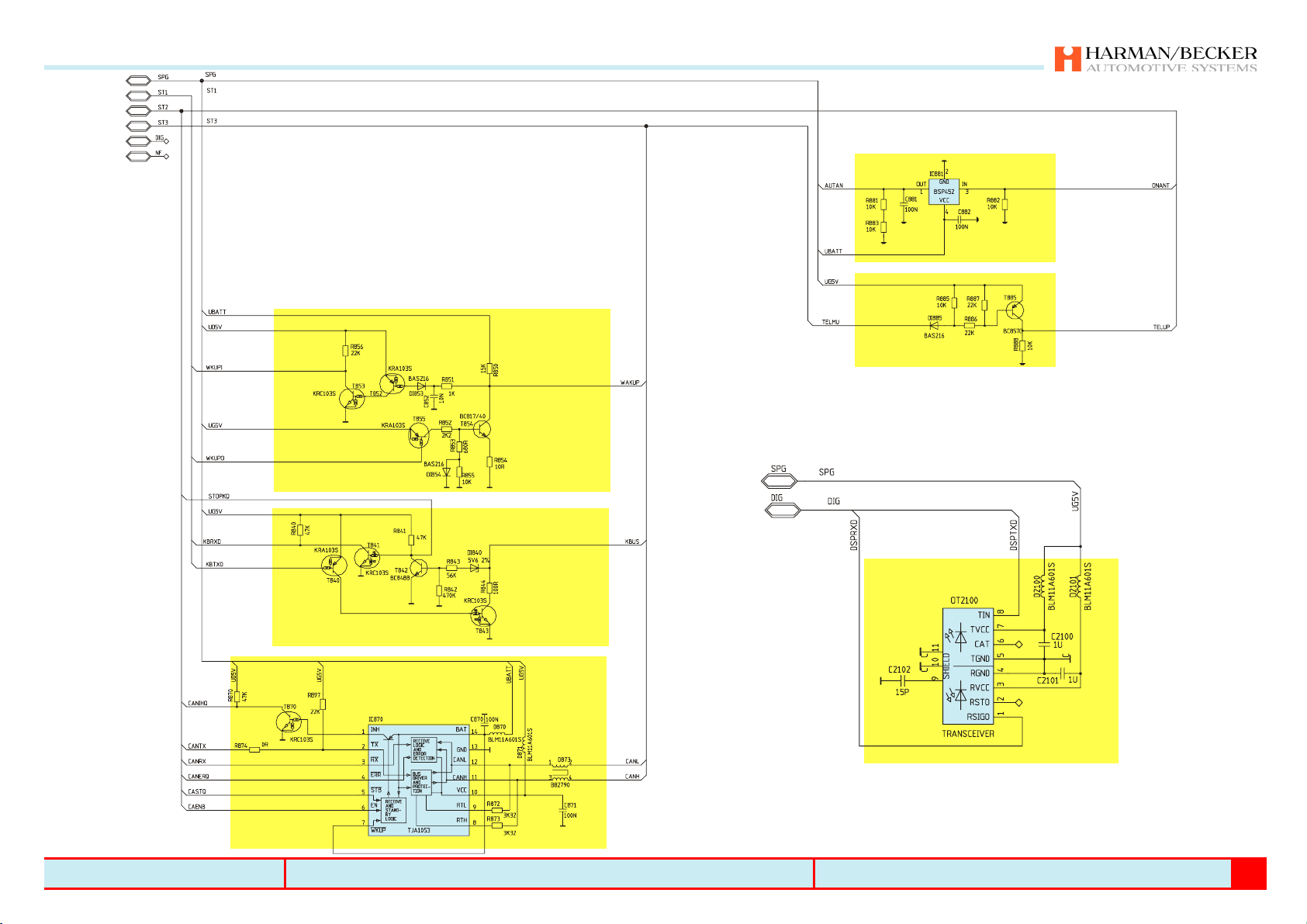

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

12V - Ant.

D2B-Wake up

Telefon-Mute

K-Line

CAN

Pysikal-

layer

Interface CAN, K-Line, Tel.-Mute, D2B-Wake up, Fot-unit (4010-21KM) 6019Audio 10 CC ECE

Fot-unit

BE

9

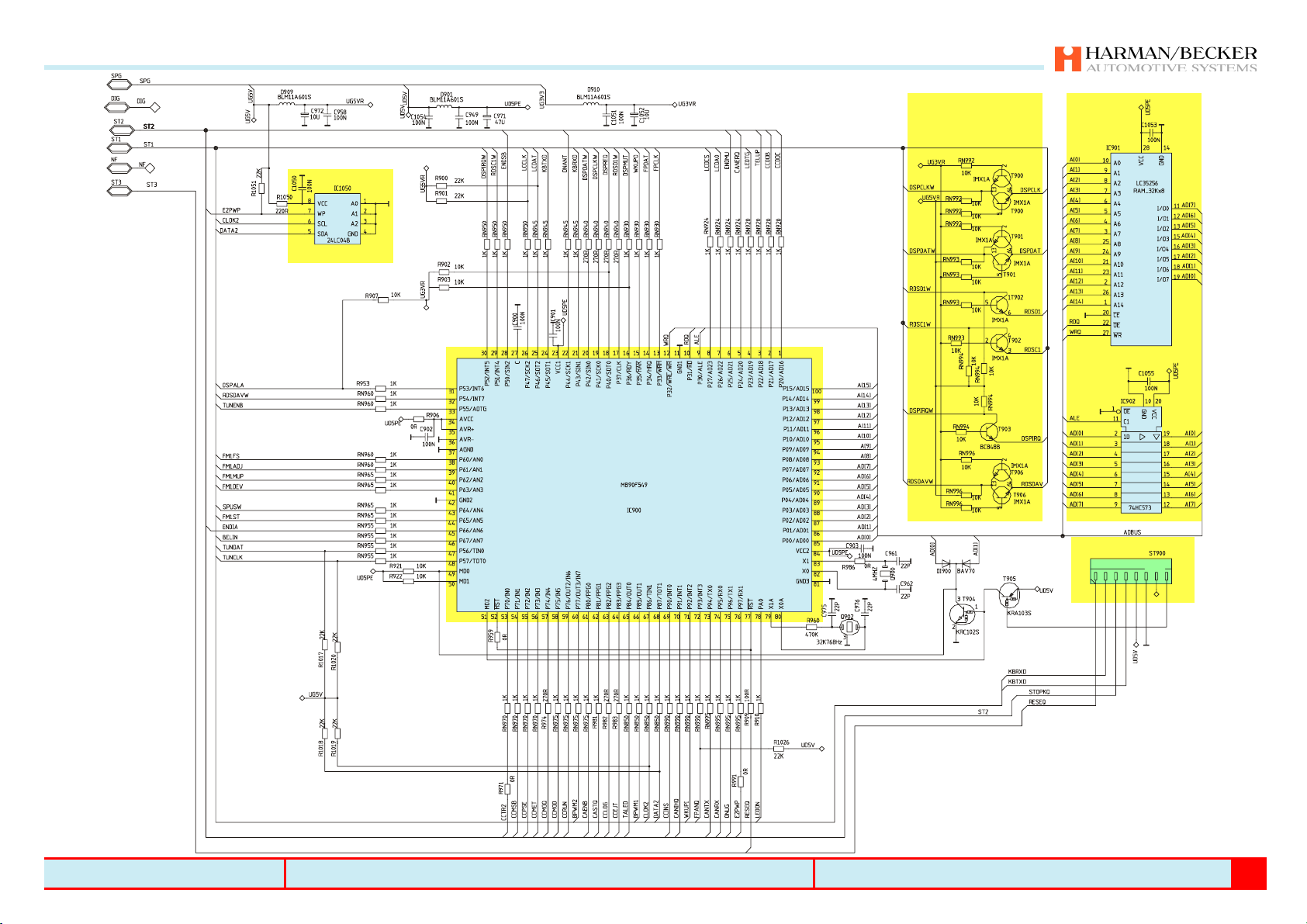

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

EEPROM

Prozessor

5V / 3V

Pegelwandler

RAM -

Anbindung

Flash-Program.

Steuerung Prozessor (Board 4010-21KM) 6019Audio 10 CC ECE

BE

10

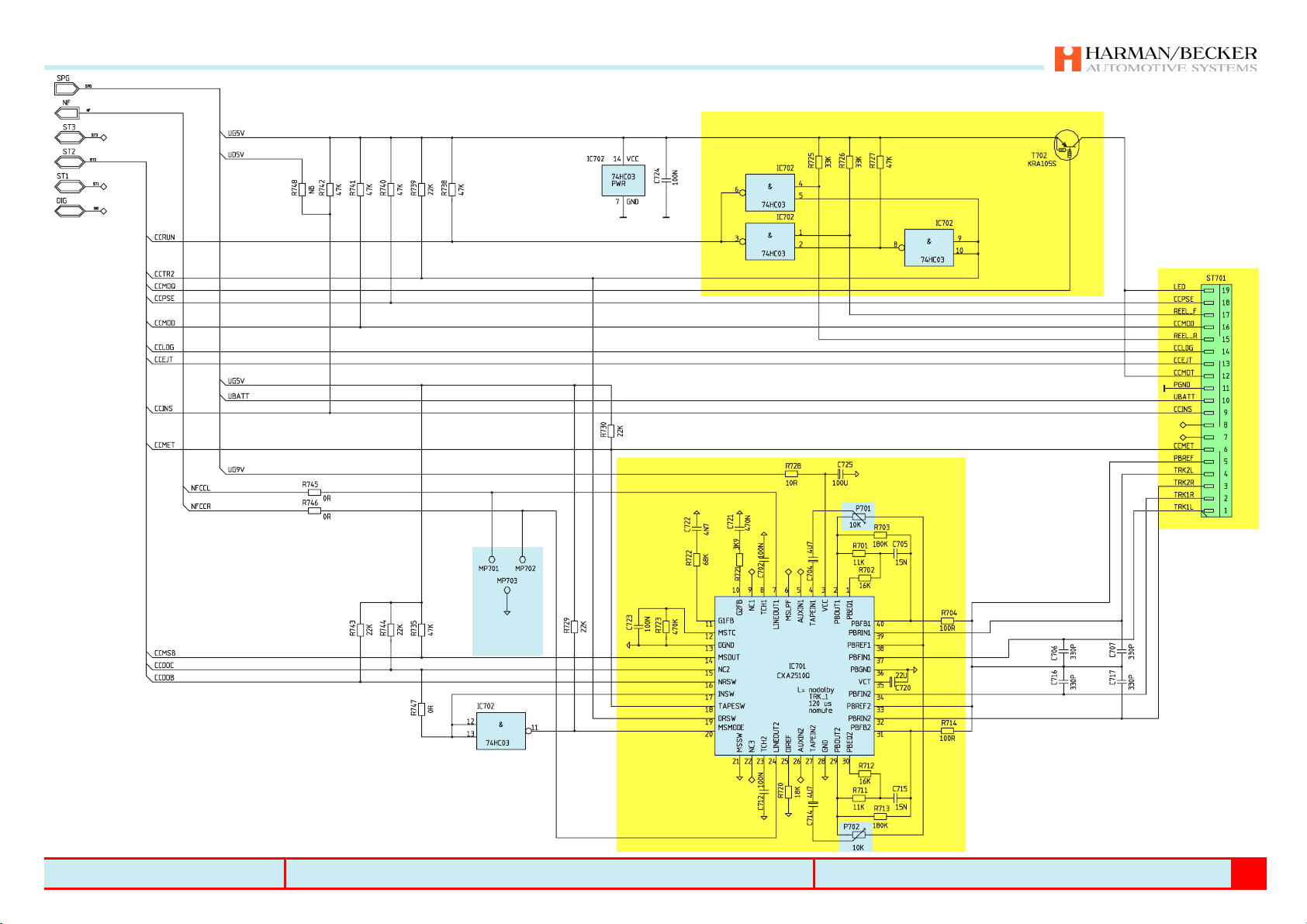

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

Bandüberwachung

zum CC-Tapedeck

Dolby-

Abgleich

CC-Verstärker,

Dolby B

Steuerung CC-Steuerung (Board 4010-21KM) 6019Audio 10 CC ECE

BE

11

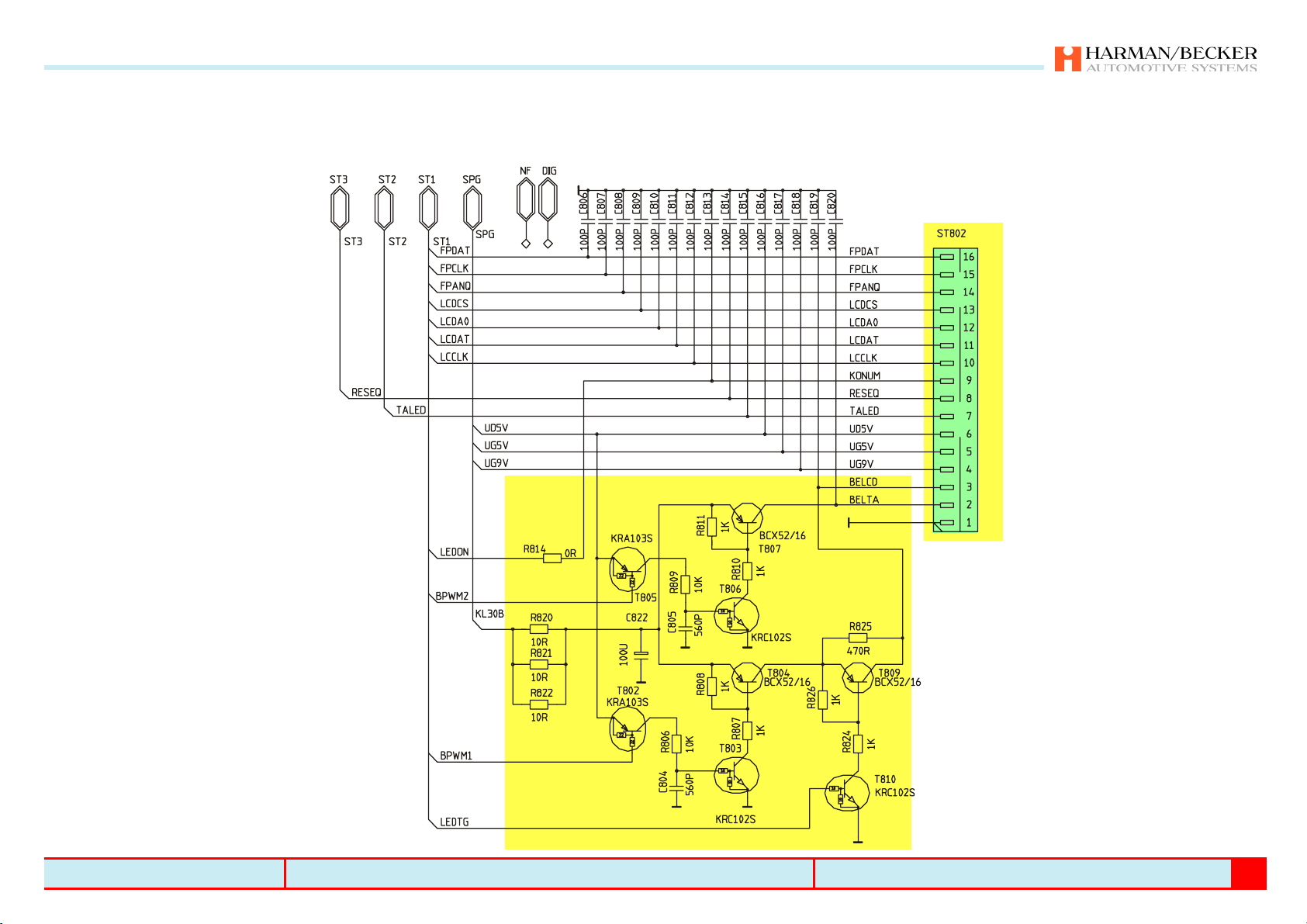

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

zur Front 9090

Beleuchtungs-

steuerung

Tastatur / LCD

Front Front-Interface (Board 4010-21KM) 6019Audio 10 CC ECE

BE

12

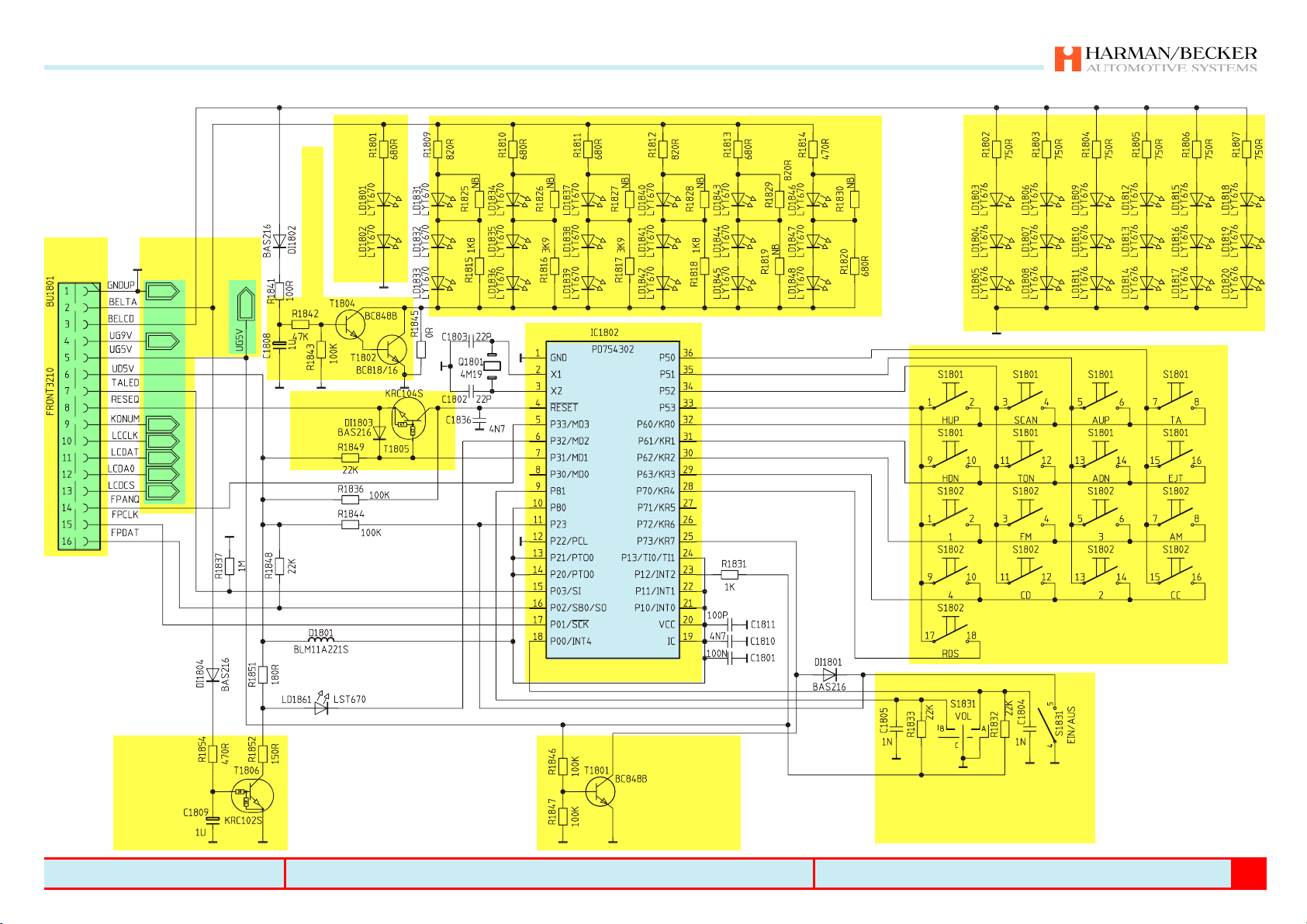

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

zum

Mainboard

zum

Display

Beleucht. Ein/Aus

Beleuchtung Tastatur

Steuerung Beleuchtung

Beleuchtung Display

Reset

Front-

Proz.

Tastatur-Matrix

Front-Prozessor

Helligkeits-

steuerung

Anti Theft-

Diode

Wake up

Front-Prozessor

Inkrementgeber „Volume“

mit Ein/Aus-Taster

Front Prozessor, Tastatur (Board 9090-29DL) 6019Audio 10 CC ECE

BE

13

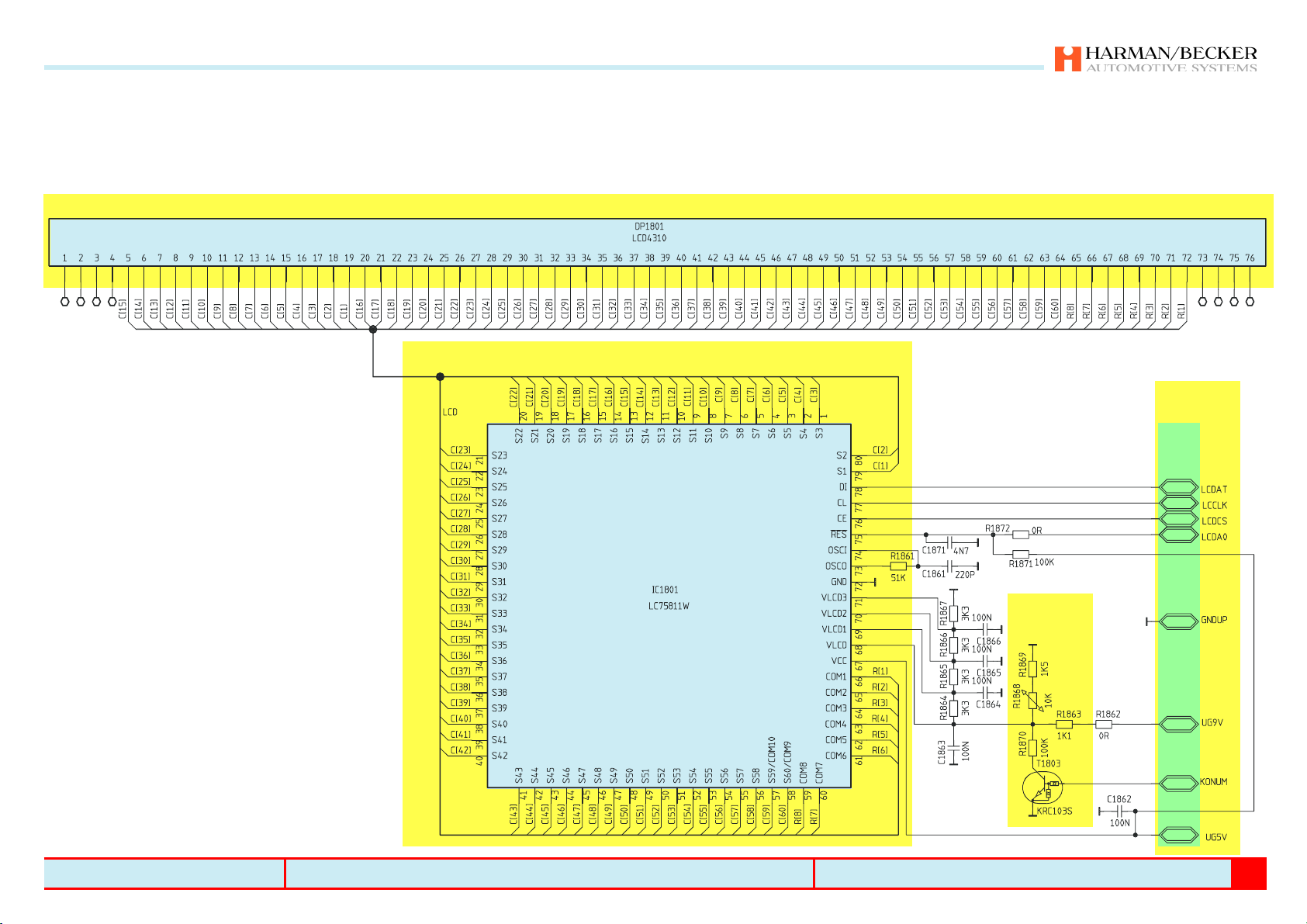

Schaltpläne - Mercedes Benz W203

CSD - Version: 10/01

LCD

LCD-Treiber

zur

Tastatur

Front Display (Board 9090-29DL) 6019Audio 10 CC ECE

Kontrast-

umschaltung

BE

14

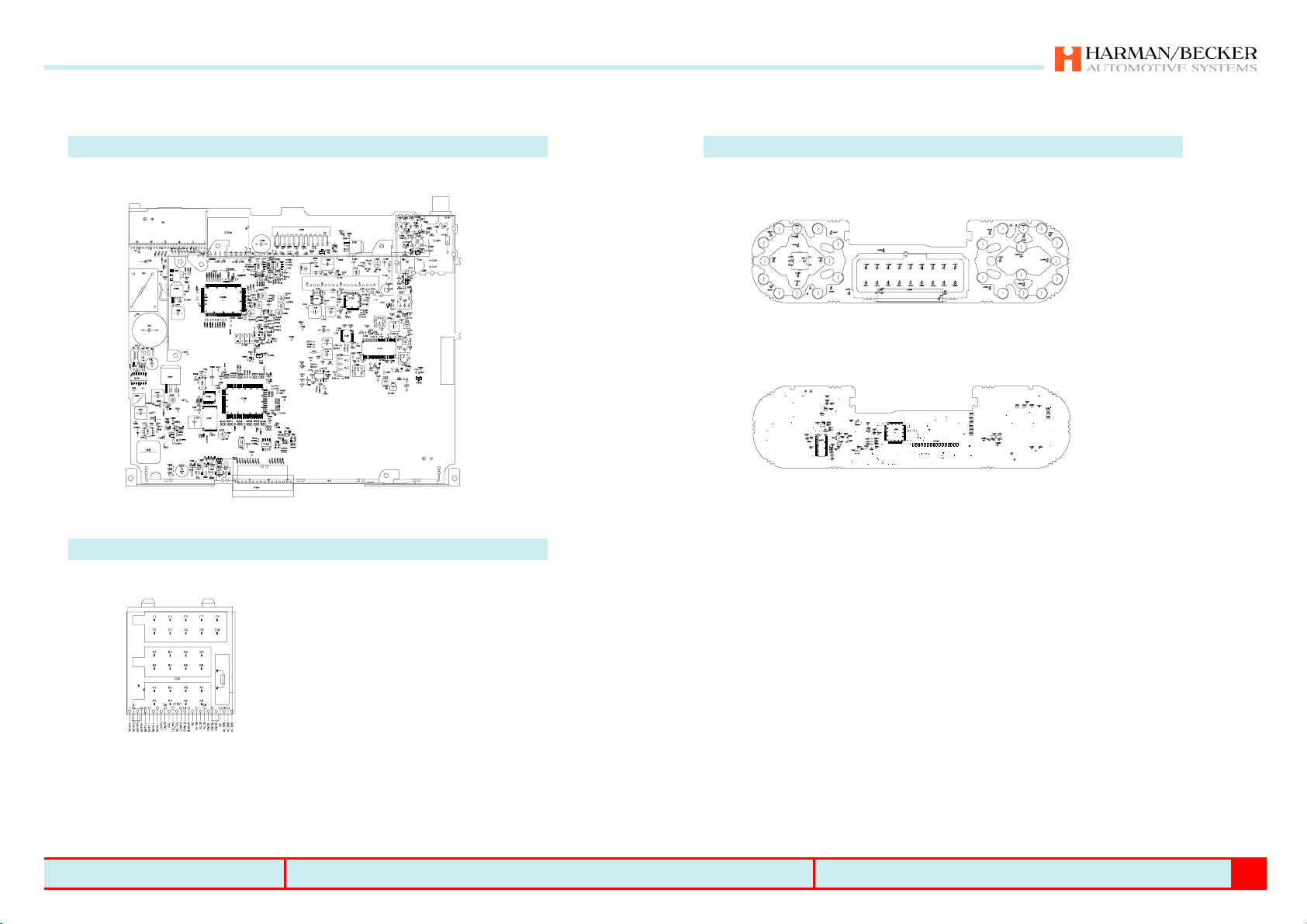

Bestückungsplan - Mercedes Benz W203

CSD - Version: 04/01

4010 Mainboard

Mainboard - bs - 21KM........................................... 2

4040 Konnektor

Konnektor - bs - 08HJ ............................................ 3

9090 Front

Front - bs/ls - 29DL ................................................ 4

Bestückungsseite

Lötseite

Inhaltsverzeichnis Bestückungsplan 6019Audio 10 CC ECE

BE

1

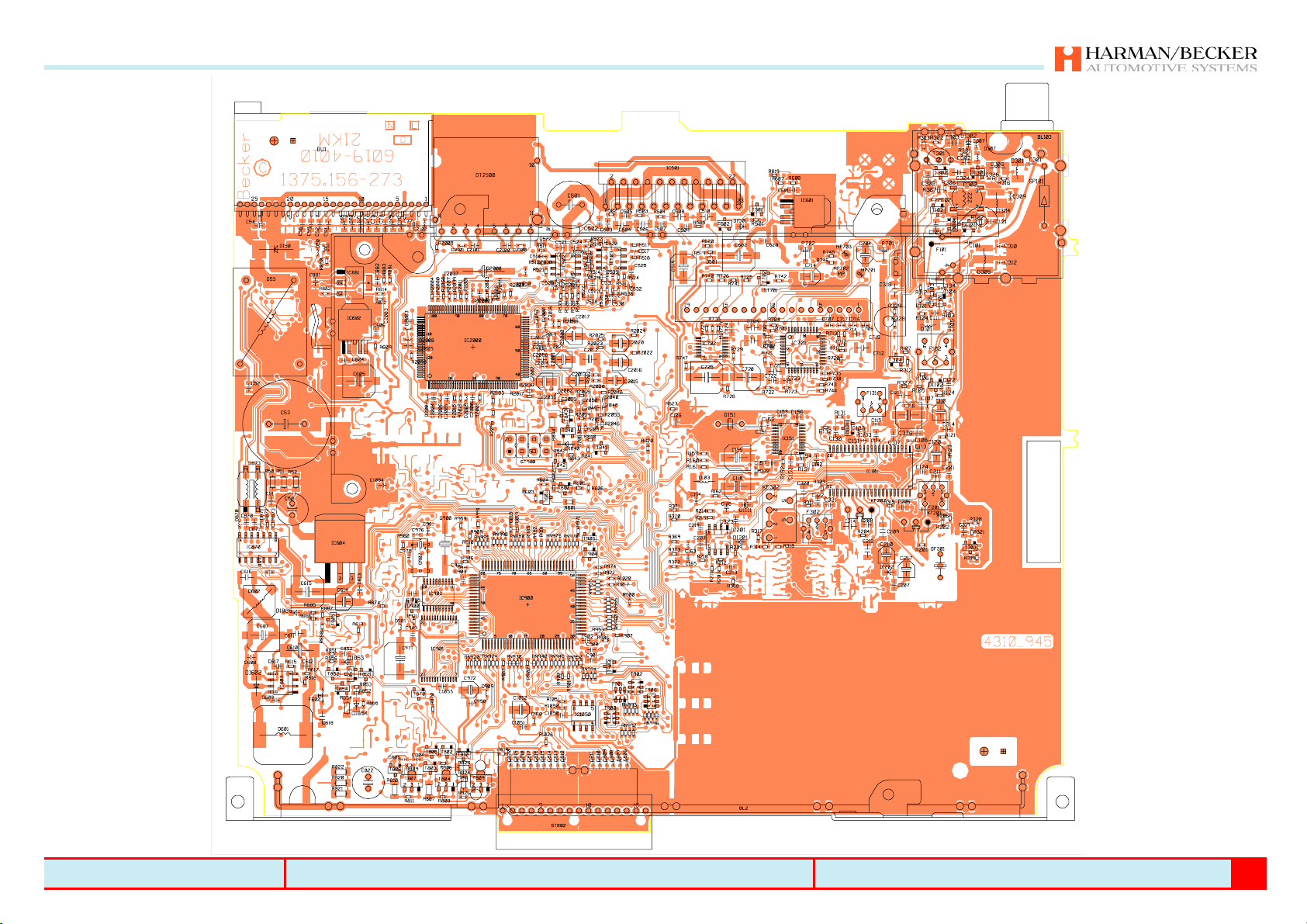

Bestückungsplan - Mercedes Benz W203

CSD - Version: 10/01

4010 Mainboard Mainboard - bs - 21KM 6019Audio 10 CC ECE

BE

2

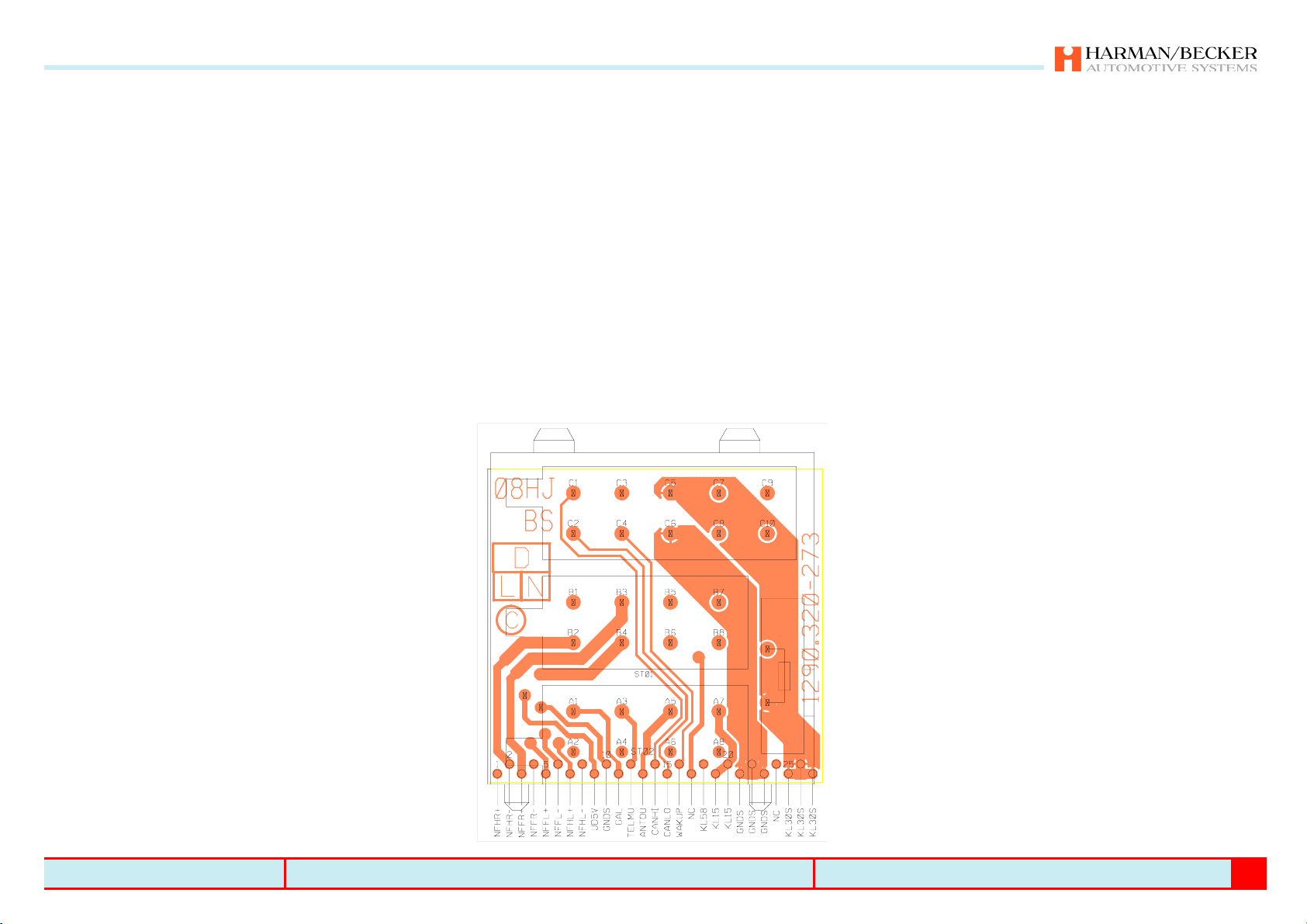

Bestückungsplan - Mercedes Benz W203

CSD - Version: 10/01

4040 Konnektor Konnektor - bs - 08HJ 6019Audio 10 CC ECE

BE

3

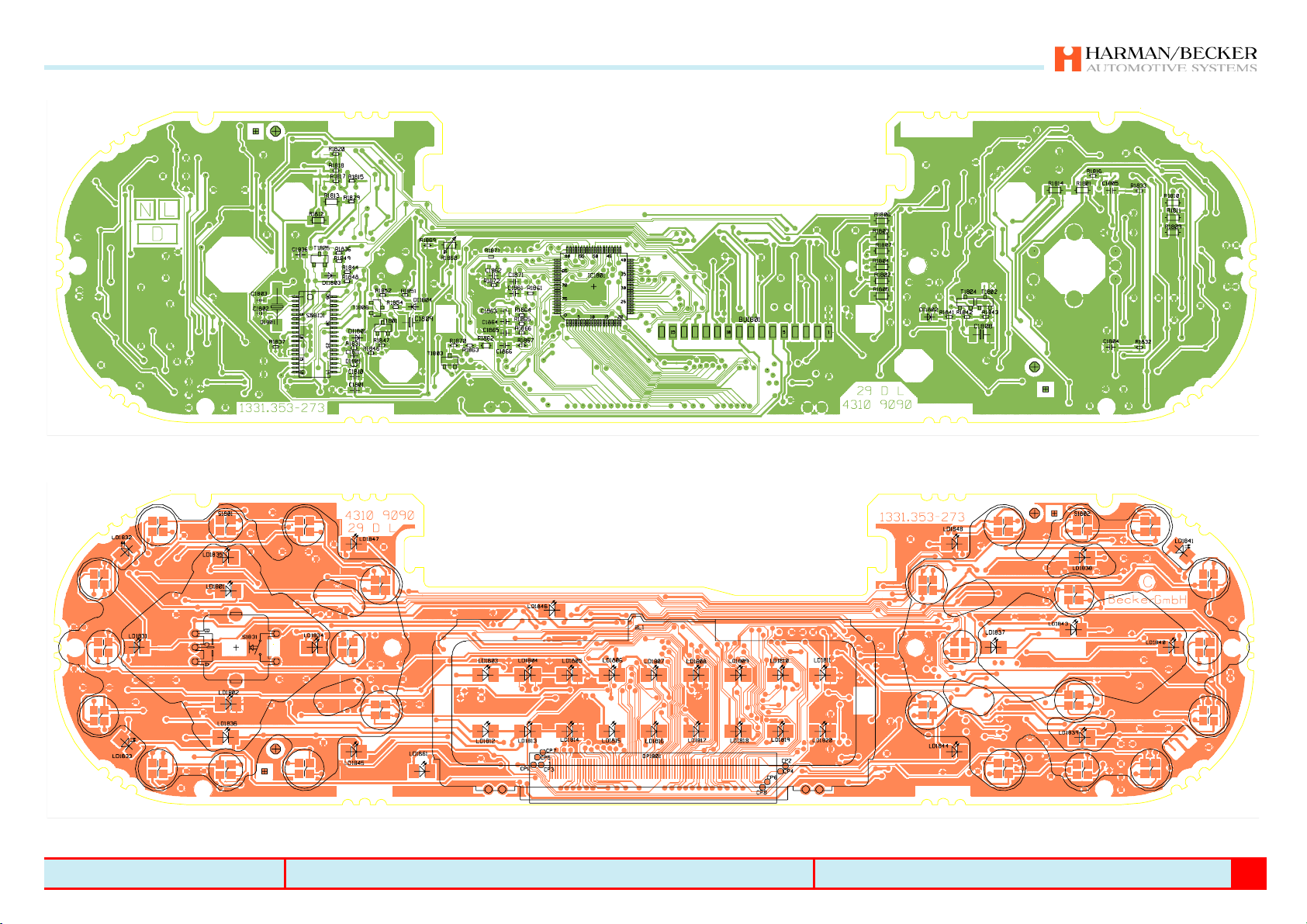

Bestückungsplan - Mercedes Benz W203

Lötseite

CSD - Version: 10/01

Bestückungsseite

9090 Front Front - bs/ls - 29DL 6019Audio 10 CC ECE

BE

4

Ersatzteile Typ:6019

Seite:1 von 18

Pos.

1 1311204 CHASSIS
2 1329499 WÄRMELEITKISSEN
3 1311212 DECKEL, CHASSIS
4 1310895 STIRNWAND WGR 11418
5 1246909 KUEHLKOERPER 3310 WGR11318
6 1271997 SCHUTZKAPPE -D2B HEADER- AMP 969 272-2
7 1246917 IC-HALTER
8 1248316 ZB RAHMEN, ABSCHIRM-HF- M.ANT.BUCHSE
9 1278916 ZB CONNECTOR 21 POL D&R K37000300

10 1271210 TAPEDECK ASSY ALP GR71S31B
11 ZB BEDIENAUFSATZ, CC

12 1310641 ZIERBLENDE KPL.MIT CASSETTENKLAPPE
13 1363093 PCB 9090 FRONT ASSY+BS
14 1363115 TASTE, AUSSCHUB
15 1363123 TASTE, SC
16 1363131 TASTE, STUMM
17 1363158 TASTE, KLANG
18 1363166 TASTE, CC
19 1363174 TASTE, FM
20 1363182 TASTE, AM
21 1363190 TASTE, CD
22 1363204 TASTENKREUZ SUCHLAUF
23 1363212 TASTENKREUZ STATIONSTASTEN
24 1363239 TASTE, RDS
25 1318276 TRAVERSE
26 1310852 KONTAKTMATTE LINKS
27 1310860 KONTAKTMATTE RECHTS
28 1310798 AKTUATOR, CC/CD WGR 11419
29 1310755 VERSCHLUSSKLAPPE BDR
30 1310763 VERSCHLUSSKLAPPE -STEUERUNG-
31 1310771 STEUERUNGSHEBEL -VKL
32 1342691 FEDER, DREH -VKL-

33 1310879 DREHKNOPF MRT
C101 1223917 KEKO-CH 2P7 J NP0 0603 BAW SPE0030A315
C103 1223917 KEKO-CH 2P7 J NP0 0603 BAW SPE0030A315
C104 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C105 1231014 KEKO-CH 56P J NP0 0603 BAW SPE0030A315
C1050 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1051 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1052 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C1053 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1054 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1055 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C106 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C107 1243012 KEKO-CH 27P J NPO 0603 BAW SPE0030A315
C108 1223941 KEKO-CH 18P J NP0 0603 BAW SPE0030A315

Best.-Nr.

Benennung

Ersatzteile Typ:6019

C109 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C110 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C111 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C113 1166751 KEKO-CH 4N7 K X7R 0805 BAW SPE0015A315
C114 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C115 1252690 KEKO-CH 470P J NP0 0603 BAW SPE0030A315
C116 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C118 1276948 ALKO-CH 22U M 16V I G BAW SPE0163A312
C119 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C120 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C121 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C122 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C123 1246321 KEKO-CH 220N K X7R 1206 BAW SPE0036A315
C124 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C130 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C131 1223968 KEKO-CH 33P J NP0 0603 BAW SPE0030A315
C132 1223984 KEKO-CH 68P J NP0 0603 BAW SPE0030A315
C133 1223933 KEKO-CH 15P J NP0 0603 BAW SPE0030A315
C134 1223925 KEKO-CH 6P8 J NP0 0603 BAW SPE0030A315
C151 1237683 KEKO-CH 4P7 J NP0 0603 BAW SPE0030A315
C152 1237683 KEKO-CH 4P7 J NP0 0603 BAW SPE0030A315
C153 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C154 1275992 KEKO-CH 330P J NP0 0603 BAW SPE0030A315
C155 1276948 ALKO-CH 22U M 16V I G BAW SPE0163A312
C156 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C157 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C159 1223968 KEKO-CH 33P J NP0 0603 BAW SPE0030A315
C162 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C163 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C164 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C165 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C1801 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1802 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C1803 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C1804 1173324 KEKO-CH 1N J NP0 0805 BAW SPE0003A315
C1805 1173324 KEKO-CH 1N J NP0 0805 BAW SPE0003A315
C1808 1238647 TAKO-CH 1U K B G 35V BAW SPE0005A313
C1809 1238647 TAKO-CH 1U K B G 35V BAW SPE0005A313
C1810 1166751 KEKO-CH 4N7 K X7R 0805 BAW SPE0015A315
C1811 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C1836 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1861 1066099 KEKO-CH 220P J NP0 0805 BAW SPE0003A315
C1862 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1863 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1864 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1865 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C1866 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315

Seite:2 von 18

Ersatzteile Typ:6019

C1871 1166751 KEKO-CH 4N7 K X7R 0805 BAW SPE0015A315
C2000 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2001 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2002 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2003 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2004 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2005 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2006 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2007 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2008 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C201 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C2011 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C2012 1228994 TAKO-CH 10U M B G 16V SIE B45196-H
C2013 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2014 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C2015 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2016 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2017 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2018 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C2019 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C2020 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2021 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C203 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C2036 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C2037 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C2038 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C2040 1119133 KEKO-CH 15N J X7R 0805 BAW SPE0014A315
C2048 1276220 KEKO-CH 2N2 J X7R 0805 50V BAW SPE0014A
C2049 1276220 KEKO-CH 2N2 J X7R 0805 50V BAW SPE0014A
C205 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C2050 1276220 KEKO-CH 2N2 J X7R 0805 50V BAW SPE0014A
C2055 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C2056 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C2057 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C207 1173324 KEKO-CH 1N J NP0 0805 BAW SPE0003A315
C208 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C209 1252585 KEKO-CH 470N J X5R 1206 16V MUR GRM42-6
C210 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C2100 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2101 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C2102 1223933 KEKO-CH 15P J NP0 0603 BAW SPE0030A315
C211 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C212 1255711 KEKO-CH 220N J X7R 1206 BAW SPE0037A315
C213 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40
C214 1255711 KEKO-CH 220N J X7R 1206 BAW SPE0037A315
C217 1307797 ALKO-CH 4U7 M 25V I G BAW SPE0164A312
C219 1119192 KEKO-CH 33N K X7R 0805 BAW SPE0015A315

Seite:3 von 18

Ersatzteile Typ:6019

C301 1230077 KEKO-CH 1N J NPO 0603 50V SPE0060A315
C302 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C303 1246321 KEKO-CH 220N K X7R 1206 BAW SPE0036A315
C304 1246321 KEKO-CH 220N K X7R 1206 BAW SPE0036A315
C305 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C307 1223941 KEKO-CH 18P J NP0 0603 BAW SPE0030A315
C309 1233971 KEKO-CH 10P J NP0 0603 BAW SPE0030A315
C310 1243012 KEKO-CH 27P J NPO 0603 BAW SPE0030A315
C312 1223933 KEKO-CH 15P J NP0 0603 BAW SPE0030A315
C314 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C316 1276948 ALKO-CH 22U M 16V I G BAW SPE0163A312
C317 1119176 KEKO-CH 22N J X7R 0805 BAW SPE0014A315
C318 1283235 KEKO-CH 4U7 K X5R 1206 10V MUR GMR42-6
C319 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C320 1255711 KEKO-CH 220N J X7R 1206 BAW SPE0037A315
C321 1173324 KEKO-CH 1N J NP0 0805 BAW SPE0003A315
C322 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C323 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C328 1259253 KEKO-CH 220P J NPO 0603 BAW SPE0030A315
C376 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C50 1229974 AL-ELKO 100U M 25V I G BAW SPE0108 RM2,5
C501 1186973 AL-ELKO 1M M 25V G BAW SPE0074A312-RM5
C502 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C503 1317148 KEKO-CH 470N K X7R 0805 25V MUR GRM40
C504 1083929 KEKO-CH 1N5 J NP0 1206 BAW SPE0006A315
C505 1317148 KEKO-CH 470N K X7R 0805 25V MUR GRM40
C506 1083929 KEKO-CH 1N5 J NP0 1206 BAW SPE0006A315
C507 1317148 KEKO-CH 470N K X7R 0805 25V MUR GRM40
C508 1083929 KEKO-CH 1N5 J NP0 1206 BAW SPE0006A315
C509 1317148 KEKO-CH 470N K X7R 0805 25V MUR GRM40
C51 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C510 1083929 KEKO-CH 1N5 J NP0 1206 BAW SPE0006A315
C514 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C515 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C516 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C517 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C519 1276948 ALKO-CH 22U M 16V I G BAW SPE0163A312
C52 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C520 1317148 KEKO-CH 470N K X7R 0805 25V MUR GRM40
C521 1317148 KEKO-CH 470N K X7R 0805 25V MUR GRM40
C522 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315
C523 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315
C524 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315
C525 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315
C526 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315
C527 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C528 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315

Seite:4 von 18

Ersatzteile Typ:6019

C529 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C53 1290282 AL-ELKO 2M2 M 25V G BAW SPE0084A312RM7,5
C530 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315
C531 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C532 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315
C533 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C54 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C58 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C59 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C600 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C601 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C602 1313045 ALKO-CH 47U M 16V I G BAW SPE0166A312
C604 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C605 1313045 ALKO-CH 47U M 16V I G BAW SPE0166A312
C606 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C607 1313037 ALKO-CH 22U M 35V I G BAW SPE0165A312
C608 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C609 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C610 1249630 TAKO-CH 100U M D G 10V SNPB SIE B45197-A
C611 1351990 KEKO-CH 10U Z Y5V 1206 10V BAW SPE55A315
C612 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C613 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C614 1307797 ALKO-CH 4U7 M 25V I G BAW SPE0164A312
C615 1313045 ALKO-CH 47U M 16V I G BAW SPE0166A312
C616 1351982 KEKO-CH 10U Z Y5V 1210 16V BAW SPE51A315
C617 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C618 1351990 KEKO-CH 10U Z Y5V 1206 10V BAW SPE55A315
C62 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C620 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C63 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C65 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C70 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C702 1312146 FOKO-CH 100N J 1210 16V G PAN ECHU
C704 1307797 ALKO-CH 4U7 M 25V I G BAW SPE0164A312
C705 1312121 FOKO-CH 15N J 1206 16V G PAN ECHU
C706 1275992 KEKO-CH 330P J NP0 0603 BAW SPE0030A315
C707 1275992 KEKO-CH 330P J NP0 0603 BAW SPE0030A315
C71 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C712 1312146 FOKO-CH 100N J 1210 16V G PAN ECHU
C714 1307797 ALKO-CH 4U7 M 25V I G BAW SPE0164A312
C715 1312121 FOKO-CH 15N J 1206 16V G PAN ECHU
C716 1275992 KEKO-CH 330P J NP0 0603 BAW SPE0030A315
C717 1275992 KEKO-CH 330P J NP0 0603 BAW SPE0030A315
C72 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C720 1276948 ALKO-CH 22U M 16V I G BAW SPE0163A312
C721 1252585 KEKO-CH 470N J X5R 1206 16V MUR GRM42-6
C722 1166751 KEKO-CH 4N7 K X7R 0805 BAW SPE0015A315

Seite:5 von 18

Ersatzteile Typ:6019

C723 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C724 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C725 1306138 ALKO-CH 100U M 16V I G SAW 7KSSC1CCB107M
C73 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C74 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C75 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C76 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C77 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315
C804 1270540 KEKO-CH 560P J NPO 0603 50V MUR GRM39
C805 1270540 KEKO-CH 560P J NPO 0603 50V MUR GRM39
C806 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C807 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C808 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C809 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C810 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C811 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C812 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C813 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C814 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C815 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C816 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C817 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C818 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C819 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C820 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315
C822 1229974 AL-ELKO 100U M 25V I G BAW SPE0108 RM2,5
C852 1119125 KEKO-CH 10N K X7R 0805 BAW SPE0015A315
C870 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C871 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C881 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C882 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C900 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C901 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C902 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C903 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C949 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C958 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315
C961 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C962 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C971 1312154 ALKO-CH 47U M 25V I G NCC MV F60
C972 1275879 ALKO-CH 10U M 16V I G BAW SPE0162A312
C975 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
C976 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315
D101 1178237 DROSSEL-CH 2,2UH K G SIE B82422-A1222-K
D103 1289950 DROSSEL-CH 10UH K G SIE B82432-A1103-K
D1801 1227221 INDUCTOR-CH G MUR BLM11A221S
D2000 1305591 INDUCTOR-CH G MUR BLM11A601S

Seite:6 von 18

Ersatzteile Typ:6019

D2001 1305591 INDUCTOR-CH G MUR BLM11A601S
D2002 1305591 INDUCTOR-CH G MUR BLM11A601S
D2003 1305591 INDUCTOR-CH G MUR BLM11A601S
D2004 1305591 INDUCTOR-CH G MUR BLM11A601S
D2005 1305591 INDUCTOR-CH G MUR BLM11A601S
D2006 1305591 INDUCTOR-CH G MUR BLM11A601S
D2007 1305591 INDUCTOR-CH G MUR BLM11A601S
D2008 1305591 INDUCTOR-CH G MUR BLM11A601S
D2100 1305591 INDUCTOR-CH G MUR BLM11A601S
D2101 1305591 INDUCTOR-CH G MUR BLM11A601S
D301 1178237 DROSSEL-CH 2,2UH K G SIE B82422-A1222-K
D302 1249398 DROSSEL-CH 2,2MH K G MSI C6-R/3333
D304 1245368 DROSSEL-CH 68UH K G SIE B82432-S1683-K
D305 1245368 DROSSEL-CH 68UH K G SIE B82432-S1683-K
D306 1148494 DROSSEL-CH 0,47UH J G SIE B82422-A3471-J
D307 1292706 DROSSEL-CH 150 NH K G SIE B82498-B3151-K
D50 1305591 INDUCTOR-CH G MUR BLM11A601S
D501 1305591 INDUCTOR-CH G MUR BLM11A601S
D51 1305591 INDUCTOR-CH G MUR BLM11A601S
D53 1244922 DROSSEL,BATT.- 200UH VOG 5730409900
D601 1297570 DROSSEL-CH 100UH M G SUM CDRH 125
D602 1306030 DROSSEL-CH 39UH M G MSI C6-K
D870 1305591 INDUCTOR-CH G MUR BLM11A601S
D871 1305591 INDUCTOR-CH G MUR BLM11A601S
D873 1245104 DROSSEL-CH 51UH N 0,5A G SIE B82790
D901 1305591 INDUCTOR-CH G MUR BLM11A601S
D909 1305591 INDUCTOR-CH G MUR BLM11A601S
D910 1305591 INDUCTOR-CH G MUR BLM11A601S
DI101 1217186 DIODE-CH SIE BB914 G
DI102 1217186 DIODE-CH SIE BB914 G
DI104 1229788 DIODE-CH BAW BA779-2/1SV234/DPA05 G SPE
DI111 1252143 DIODE-CH PHI BAS216 G
DI131 1217186 DIODE-CH SIE BB914 G
DI1801 1345532 DIODE-CH ROH 1SS355
DI1802 1345532 DIODE-CH ROH 1SS355
DI1803 1345532 DIODE-CH ROH 1SS355
DI1804 1345532 DIODE-CH ROH 1SS355
DI201 1252143 DIODE-CH PHI BAS216 G
DI202 1252143 DIODE-CH PHI BAS216 G
DI301 1229788 DIODE-CH BAW BA779-2/1SV234/DPA05 G SPE
DI302 1252143 DIODE-CH PHI BAS216 G
DI50 1179683 DIODE-CH GIC S3B G
DI501 1252143 DIODE-CH PHI BAS216 G
DI602 1292161 DIODE-CH SCHOTTKY TEL BYS 10-35 G
DI840 1076353 DIODE-CH BAW 5V6 2% SHIP-TO-STOCK G SPE0
DI853 1252143 DIODE-CH PHI BAS216 G
DI854 1252143 DIODE-CH PHI BAS216 G

Seite:7 von 18

Ersatzteile Typ:6019

DI885 1252143 DIODE-CH PHI BAS216 G
DI900 0672475 DIODE-CH BAW BAV70 SHIP-TO-STOCK G SPE00
F101 1295004 FILT.,FMZ-100MHZ TOK MC122 E528ENAS-A014
F102 1253395 FILTER, FMZ- 100MHZ TOK/P666SNS-256Z-RT
F131 1340700 FILTER,AMO/FMO 120MHZ TOK T369INS-A416RT
F201 1328931 FILTER,FM-ZF - 10,7MHZ MSI M5-F1/33303
F302 1247115 FILTER, AM-ZF- 450KHZ TOK 5PAG (C805LN-0
F602 1276654 FILT-CH 2N2+-50 25V G MUR NFM60R30T222T1
IC101 1346581 IC-CH TEL U4255BM-AFN G3 DATE CODE 94X
IC1050 1225162 IC-CH AMC 24LC04BT-I/SN G
IC151 1347111 IC-CH TEL U4256BM-NFSG3 DATECODE 09/22
IC1801 1331256 IC-CH SAY LC75811W-1331.256 (8717HS)
IC1802 1299662 IC-CH NEC UPD 754302-3200-04/98
IC2000 1333720 IC-CH PHI SAHARA 35 SQFP128
IC201 1277057 IC-CH NSC LM2904 M
IC501 1271180 IC PHI TDA8569Q /N1
IC502 1226312 IC-CH ROH BA4558F-DX G
IC503 1226312 IC-CH ROH BA4558F-DX G
IC601 1322680 IC-CH SIE TLE 4276 DV P-TO252-5-1
IC602 1319914 IC-CH SIE TLE4275D P-TO252-5-1
IC603 1298674 IC-CH NSC LM2672M-ADJ
IC604 1297546 IC-CH NSC LM 3940 ISX-3.3
IC701 1246607 IC-CH SOY CXA2510Q
IC702 1312065 IC-CH PHI 74HC03-TSSOP14 G
IC870 1343432 IC-CH PHI TJA1054 G
IC881 1240481 IC-CH SIE BSP452 G
IC900 1355074 IC-CH FUJ MB90F549 G
IC901 1294334 IC-CH SAY LC35256FT-70U
IC902 1294490 IC-CH PHI 74HC573 PW,118-TSSOP20
KF201 1357972 K-FILT MUR SFE 10,7MHZ MS3A10GJ28-S-TF21
KF202 1357972 K-FILT MUR SFE 10,7MHZ MS3A10GJ28-S-TF21
KF302 1237713 KERA-FILTER MUR CFWS 450 IT
LD1801 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1802 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1803 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1804 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1805 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1806 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1807 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1808 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1809 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1810 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1811 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1812 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1813 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1814 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1815 1375873 LED-CH VSY TLME3143 UB (50 - 80)

Seite:8 von 18

Ersatzteile Typ:6019

LD1816 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1817 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1818 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1819 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1820 1375873 LED-CH VSY TLME3143 UB (50 - 80)
LD1831 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1832 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1833 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1834 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1835 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1836 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1837 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1838 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1839 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1840 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1841 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1842 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1843 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1844 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1845 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1846 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1847 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1848 1375830 LED-CH VSY TLMY3143 QB (8 - 12.5)
LD1861 1158767 LED-CH SIE LST670 G -RT
OT2100 1248121 TRANSCEIVER AMP 966893 D2BOPTICAL-HEADER
P701 1246615 TRIWID-CH 10K 0,10W MUR POZ3AN1-103N-T00
P702 1246615 TRIWID-CH 10K 0,10W MUR POZ3AN1-103N-T00
Q151 1280279 QUARZ 10,250 MHZ G NDK AT-51 M.ISOPL.
Q1801 1171501 KERA-RESON-CH MUR CSAC 4,19 MGCA G
Q2000 1305492 QUARZ-CH 16,9344 MHZ NDK AT-41CD2
Q900 1368257 QUARZ-CH 4,000MHZ NDK AT-51CD2
Q902 1332937 QUARZ-CH 32,768KHZ SEP MC-306-EX
QF301 1323768 QUARZ-FILTER 10,7MHZ NDK 10U7,5A
R101 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R1017 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R1018 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R1019 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R102 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R1020 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R1026 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R103 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R104 1304429 MEGWI-CH 680R F 0603 BAW SPE0027A323
R105 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R1050 1304348 MEGWI-CH 220R F 0603 BAW SPE0027A323
R1051 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R106 1271199 MEGWI-CH 56K F 0603 G BAW SPE0028A323
R107 1291181 MEGWI-CH 5K6 F 0603 G BAW SPE0028A323

Seite:9 von 18

Ersatzteile Typ:6019

R112 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R121 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R122 1305131 MEGWI-CH 68K F 0603 BAW SPE0028A323
R123 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R124 1305131 MEGWI-CH 68K F 0603 BAW SPE0028A323
R131 1291181 MEGWI-CH 5K6 F 0603 G BAW SPE0028A323
R132 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R151 1253700 MEGWI-CH 8K2 F 0603 G BAW SPE0028A323
R152 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R159 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R160 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R161 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R162 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R1801 1226649 MEGWI-CH 680R F 1206 BAW SPE0015A323
R1802 1303521 MEGWI-CH 750R F 1206 BAW SPE0015A323
R1803 1303521 MEGWI-CH 750R F 1206 BAW SPE0015A323
R1804 1303521 MEGWI-CH 750R F 1206 BAW SPE0015A323
R1805 1303521 MEGWI-CH 750R F 1206 BAW SPE0015A323
R1806 1303521 MEGWI-CH 750R F 1206 BAW SPE0015A323
R1807 1303521 MEGWI-CH 750R F 1206 BAW SPE0015A323
R1809 1303538 MEGWI-CH 820R F 1206 G BAW SPE0015A323
R1810 1226649 MEGWI-CH 680R F 1206 BAW SPE0015A323
R1811 1226649 MEGWI-CH 680R F 1206 BAW SPE0015A323
R1812 1303538 MEGWI-CH 820R F 1206 G BAW SPE0015A323
R1813 1226649 MEGWI-CH 680R F 1206 BAW SPE0015A323
R1814 1303491 MEGWI-CH 470R F 1206 G BAW SPE0015A323
R1815 1281811 MEGWI-CH 1K8 F 0603 G BAW SPE0028A323
R1816 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R1817 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R1818 1281811 MEGWI-CH 1K8 F 0603 G BAW SPE0028A323
R1820 1304429 MEGWI-CH 680R F 0603 BAW SPE0027A323
R1829 1304437 MEGWI-CH 820R F 0603 BAW SPE0027A323
R1831 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R1832 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R1833 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R1836 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323
R1837 1305093 MEGWI-CH 1M F 0603 BAW SPE0028A323
R1841 1304283 MEGWI-CH 100R F 0603 BAW SPE0027A323
R1842 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R1843 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323
R1844 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323
R1846 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323
R1847 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323
R1848 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R1849 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R1851 1304331 MEGWI-CH 180R F 0603 BAW SPE0027A323
R1852 1304321 MEGWI-CH 150R F 0603 BAW SPE0027A323

Seite:10 von 18

Ersatzteile Typ:6019

R1854 1304402 MEGWI-CH 470R F 0603 BAW SPE0027A323
R1861 1313185 MEGWI-CH 51K F 0603 G BAW SPE 0028 A 323
R1862 1018302 MEGWI-CH 0R 0805 G BAW SPE0009A323
R1863 1314424 MEGWI-CH 1K1 F 0603 BAW SPE0028A323
R1864 1235397 MEGWI-CH 3K3 F 0603 G BAW SPE0028A323
R1865 1235397 MEGWI-CH 3K3 F 0603 G BAW SPE0028A323
R1866 1235397 MEGWI-CH 3K3 F 0603 G BAW SPE0028A323
R1867 1235397 MEGWI-CH 3K3 F 0603 G BAW SPE0028A323
R1868 1307185 NTCWI-CH 10K J 0,50W G SIE C621-Q63
R1869 1304461 MEGWI-CH 1K5 F 0603 G BAW SPE0028A323
R1870 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323
R1871 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323
R1872 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R2000 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2001 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2003 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2004 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2005 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2007 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R2008 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2009 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R201 1304331 MEGWI-CH 180R F 0603 BAW SPE0027A323
R2011 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2015 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2016 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R2017 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R202 1304356 MEGWI-CH 240R F 0603 G BAW SPE0027A323
R2020 1253700 MEGWI-CH 8K2 F 0603 G BAW SPE0028A323
R2021 1305001 MEGWI-CH 33K F 0603 BAW SPE0028A323
R2022 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R2023 1288393 MEGWI-CH 5K1 F 0603 G BAW SPE0028A323
R2024 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R2025 1288393 MEGWI-CH 5K1 F 0603 G BAW SPE0028A323
R2036 1304471 MEGWI-CH 2K F 0603 G BAW SPE0028A323
R2037 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R2038 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R2039 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R204 1250531 MEGWI-CH 200K F 0603 G BAW SPE0028A323
R2046 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R2048 1305001 MEGWI-CH 33K F 0603 BAW SPE0028A323
R2051 1305018 MEGWI-CH 150K F 0603 BAW SPE0028A323
R2053 1282662 MEGWI-CH 180K F 0603 G BAW SPE0028A323
R2057 1305018 MEGWI-CH 150K F 0603 BAW SPE0028A323
R2059 1282662 MEGWI-CH 180K F 0603 G BAW SPE0028A323
R206 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R2063 1305018 MEGWI-CH 150K F 0603 BAW SPE0028A323
R2065 1282662 MEGWI-CH 180K F 0603 G BAW SPE0028A323

Seite:11 von 18

Ersatzteile Typ:6019

R2068 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R207 1305093 MEGWI-CH 1M F 0603 BAW SPE0028A323
R209 1305093 MEGWI-CH 1M F 0603 BAW SPE0028A323
R2095 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R2096 1288393 MEGWI-CH 5K1 F 0603 G BAW SPE0028A323
R2098 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R2099 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R210 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R2103 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R211 1258478 MEGWI-CH 15K F 0603 BAW SPE0028A323
R212 1254448 MEGWI-CH 27K F 0603 G BAW SPE0028A323
R214 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R215 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R301 1305050 MEGWI-CH 470K F 0603 BAW SPE0028A323
R302 1304232 MEGWI-CH 47R F 0603 G BAW SPE0027A323
R303 1018302 MEGWI-CH 0R 0805 G BAW SPE0009A323
R306 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323
R307 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R309 1302728 MEGWI-CH 6K2 F 0603 G BAW SPE0028A323
R311 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R312 1304283 MEGWI-CH 100R F 0603 BAW SPE0027A323
R314 1304461 MEGWI-CH 1K5 F 0603 G BAW SPE0028A323
R315 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323
R316 1304259 MEGWI-CH 68R F 0603 BAW SPE0027A323
R317 1304429 MEGWI-CH 680R F 0603 BAW SPE0027A323
R318 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323
R319 1281811 MEGWI-CH 1K8 F 0603 G BAW SPE0028A323
R320 1304488 MEGWI-CH 2K7 F 0603 BAW SPE0028A323
R321 1281811 MEGWI-CH 1K8 F 0603 G BAW SPE0028A323
R322 1304461 MEGWI-CH 1K5 F 0603 G BAW SPE0028A323
R327 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R328 1304399 MEGWI-CH 390R F 0603 BAW SPE0027A323
R329 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323
R368 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R369 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R370 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R371 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R372 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R373 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R50 1303112 MEGWI-CH 15R F 1206 G BAW SPE0015A323
R500 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R501 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R502 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R503 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R504 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R505 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R51 1303112 MEGWI-CH 15R F 1206 G BAW SPE0015A323

Seite:12 von 18

Ersatzteile Typ:6019

R511 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R512 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R513 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R514 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R515 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R516 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R517 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R518 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R519 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323
R52 1303112 MEGWI-CH 15R F 1206 G BAW SPE0015A323
R520 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323
R521 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R522 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R523 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R524 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R525 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R526 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R527 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R528 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R529 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R530 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R531 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R532 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R533 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R534 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R535 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R536 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R601 1159496 MEGWI-CH 22K F 0805 G BAW SPE0018A323
R602 1285564 MEGWI-CH 4K7 F 0603 G BAW SPE0028A323
R603 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R604 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R605 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R606 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R607 1294210 MEGWI-CH 30K F 0603 G BAW SPE0028A323
R608 1254421 MEGWI-CH 12K F 0603 G BAW SPE0028A323
R609 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R612 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R613 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R614 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R615 1304402 MEGWI-CH 470R F 0603 BAW SPE0027A323
R616 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R617 1304402 MEGWI-CH 470R F 0603 BAW SPE0027A323
R619 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R620 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R623 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R701 1304526 MEGWI-CH 11K F 0603 G TK100 BAW SPE0028A
R702 1304518 MEGWI-CH 16K F 0603 G BAW SPE0028A323

Seite:13 von 18

Ersatzteile Typ:6019

R703 1282662 MEGWI-CH 180K F 0603 G BAW SPE0028A323
R704 1304283 MEGWI-CH 100R F 0603 BAW SPE0027A323
R711 1304526 MEGWI-CH 11K F 0603 G TK100 BAW SPE0028A
R712 1304518 MEGWI-CH 16K F 0603 G BAW SPE0028A323
R713 1282662 MEGWI-CH 180K F 0603 G BAW SPE0028A323
R714 1304283 MEGWI-CH 100R F 0603 BAW SPE0027A323
R720 1248197 MEGWI-CH 18K F 0603 G BAW SPE0028A323
R721 1304496 MEGWI-CH 3K9 F 0603 G BAW SPE0028A323
R722 1305131 MEGWI-CH 68K F 0603 BAW SPE0028A323
R723 1305050 MEGWI-CH 470K F 0603 BAW SPE0028A323
R725 1305001 MEGWI-CH 33K F 0603 BAW SPE0028A323
R726 1305001 MEGWI-CH 33K F 0603 BAW SPE0028A323
R727 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R728 1304161 MEGWI-CH 10R F 0603 BAW SPE0027A323
R729 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R730 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R735 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R738 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R739 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R740 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R741 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R742 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R743 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R744 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R745 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R746 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R747 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R806 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R807 1226657 MEGWI-CH 1K F 1206 BAW SPE0016A323
R808 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R809 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R810 1226657 MEGWI-CH 1K F 1206 BAW SPE0016A323
R811 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R814 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R820 1283367 MEGWI-CH 10R F 1206 G TK100 BAW0015A323
R821 1283367 MEGWI-CH 10R F 1206 G TK100 BAW0015A323
R822 1283367 MEGWI-CH 10R F 1206 G TK100 BAW0015A323
R824 1226657 MEGWI-CH 1K F 1206 BAW SPE0016A323
R825 1303538 MEGWI-CH 820R F 1206 G BAW SPE0015A323
R826 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R840 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R841 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R842 1305050 MEGWI-CH 470K F 0603 BAW SPE0028A323
R843 1271199 MEGWI-CH 56K F 0603 G BAW SPE0028A323
R844 1226592 MEGWI-CH 100R F 1206 BAW SPE0015A323
R850 1258478 MEGWI-CH 15K F 0603 BAW SPE0028A323
R851 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323

Seite:14 von 18

Ersatzteile Typ:6019

R852 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323
R853 1304429 MEGWI-CH 680R F 0603 BAW SPE0027A323
R854 1283367 MEGWI-CH 10R F 1206 G TK100 BAW0015A323
R855 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R856 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R870 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323
R872 1316648 MEGWI-CH 3K32 F 0603 G BAW SPE0028A323
R873 1316648 MEGWI-CH 3K32 F 0603 G BAW SPE0028A323
R874 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R881 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R882 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R883 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R885 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R886 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R887 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R888 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R897 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R900 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R901 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323
R902 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R903 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R906 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R907 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R909 1304283 MEGWI-CH 100R F 0603 BAW SPE0027A323
R910 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R921 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R922 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323
R953 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R959 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R960 1305050 MEGWI-CH 470K F 0603 BAW SPE0028A323
R971 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R974 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R981 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323
R982 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R983 1304364 MEGWI-CH 270R F 0603 BAW SPE0027A323
R986 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
R991 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323
RN850 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN920 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN924 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN930 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN940 1310178 WID-NETZ 4X270R J ROH MNR14 E0ABJ271
RN945 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN950 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN955 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN960 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN965 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102

Seite:15 von 18

Ersatzteile Typ:6019

RN970 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN975 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN990 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN992 1344927 WID-NETZ 4X10K J ROH MNR14 E0ABJ103
RN993 1344927 WID-NETZ 4X10K J ROH MNR14 E0ABJ103
RN994 1344927 WID-NETZ 4X10K J ROH MNR14 E0ABJ103
RN995 1298720 WID-NETZ 4X1K J ROH MNR14 E0ABJ102
RN996 1344927 WID-NETZ 4X10K J ROH MNR14 E0ABJ103
S1831 1343807 ENCODER MAT EVQ BST 300 15B
SP101 1031112 UEBERSPG-ABLEITER MMC DSP-201M-A21R
ST701 1158041 STIFTLEISTE 19POL D&R 3 302 02 01 1490
ST802 1252641 DRUCKFEDER-STECKVERB. AMP 969600-1
ST900 1306162 STIFTLEISTE 8POL SAT TSW-104-06-T-D
T101 1258680 TRANSISTOR-CH TEL S949TR G
T102 1361848 TRANSISTOR-CH BAW BC857C G SPE0064A302
T1801 0659614 TRANSISTOR-CH BAW BC848B G SPE0003A
T1802 0675318 TRANSISTOR-CH BAW BC818-16 SHIP-TO-STOCK
T1803 1172646 TRANSISTOR-CH BAW KRC103S/DTC124 NP
T1804 0659614 TRANSISTOR-CH BAW BC848B G SPE0003A
T1805 1172662 TRANSISTOR-CH BAW KRC105S/BCR108/DT
T1806 1182821 TRANSISTOR-CH BAW KRC102S/DTC114 NP
T301 1180576 TRANSISTOR BAW J109/110 SELEKT.G SP
T302 0659622 TRANSISTOR-CH BAW BC848C G SPE0004A302
T303 1303317 TRANSISTOR-CH SAY 2SC2814 F4+F5 NPN G
T304 1361848 TRANSISTOR-CH BAW BC857C G SPE0064A302
T501 1172654 TRANSISTOR-CH BAW KRA103S/DTA124 PN
T502 1172646 TRANSISTOR-CH BAW KRC103S/DTC124 NP
T601 0672521 TRANSISTOR-CH BAW BC856B G SPE0013A
T602 1258079 TRANSISTOR-CH BAW BC846B G SPE0035A302
T702 1253611 TRANSISTOR-CH BAW BCR158/DTA123JC SPE006
T802 1172654 TRANSISTOR-CH BAW KRA103S/DTA124 PN
T803 1182821 TRANSISTOR-CH BAW KRC102S/DTC114 NP
T804 1248499 TRANSISTOR-CH BAW BCX52-16 G SPE0060A302
T805 1172654 TRANSISTOR-CH BAW KRA103S/DTA124 PN
T806 1182821 TRANSISTOR-CH BAW KRC102S/DTC114 NP
T807 1248499 TRANSISTOR-CH BAW BCX52-16 G SPE0060A302
T809 1248499 TRANSISTOR-CH BAW BCX52-16 G SPE0060A302
T810 1182821 TRANSISTOR-CH BAW KRC102S/DTC114 NP
T840 1172654 TRANSISTOR-CH BAW KRA103S/DTA124 PN
T841 1172646 TRANSISTOR-CH BAW KRC103S/DTC124 NP
T842 0659614 TRANSISTOR-CH BAW BC848B G SPE0003A
T843 1172646 TRANSISTOR-CH BAW KRC103S/DTC124 NP
T852 1172654 TRANSISTOR-CH BAW KRA103S/DTA124 PN
T853 1172646 TRANSISTOR-CH BAW KRC103S/DTC124 NP
T854 1028006 TRANSISTOR-CH BAW BC817-40 SHIP-TO-STOCK
T855 1172654 TRANSISTOR-CH BAW KRA103S/DTA124 PN
T870 1172646 TRANSISTOR-CH BAW KRC103S/DTC124 NP

Seite:16 von 18

Ersatzteile Typ:6019

T885 1361848 TRANSISTOR-CH BAW BC857C G SPE0064A302
T900 1319361 TRANSISTOR-CH ROH IMX1A
T901 1319361 TRANSISTOR-CH ROH IMX1A
T902 1319361 TRANSISTOR-CH ROH IMX1A
T903 0659614 TRANSISTOR-CH BAW BC848B G SPE0003A
T904 1182821 TRANSISTOR-CH BAW KRC102S/DTC114 NP
T905 1172654 TRANSISTOR-CH BAW KRA103S/DTA124 PN
T906 1319361 TRANSISTOR-CH ROH IMX1A

Seite:17 von 18

Ersatzteile Typ: 6019

Seite:18 von 18

1

3

2

4

5

8

6

7

9

12

14 15 18 19

24

17 22 16 21 23 20

13

26

29

25

27

28

31

30

32
