DVD−ПЛЕЕР

DV968S

Руководство по эксплуатации

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ПЕРЕД ИСПОЛЬЗОВАНИЕМ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1 Краткое описание формата DVD 2 Условные обозначения 3 Особенности 3 Поддерживаемые форматы 4 Расположение и функции органов управления 4 Комплектация 7

ПОДКЛЮЧЕНИЕ

Подключение к телевизору 8 Подключение к телевизору с входом сигнала прогрессивной развертки 9 Подключение к усилителю с декодером Dolby Digital Pro Logic Surround 10 Подключение к усилителю с декодером Dolby Digital или DTS 11 Подключение наушников 11 Подключение к усилителю с аудиовходом 5.1CH 12

ОСНОВНЫЕ ОПЕРАЦИИ

Выбор кода телевизора 13 Воспроизведение дисков 14 Выбор системы цветности 15 Пауза/покадровое проигрывание диска 15 OSD – отображение информации о диске 15 Регулировка уровня громкости 16 Отключение звука 16 Меню проигрывания DVD дисков 16 Функция РВС 16 Непосредственный выбор трека с помощью цифровых клавиш 17 Выбор языка/аудиоканала 17 Функция "Q Play" (быстрое воспроизведение) 17

ВОСПРОИЗВЕДЕНИЕ

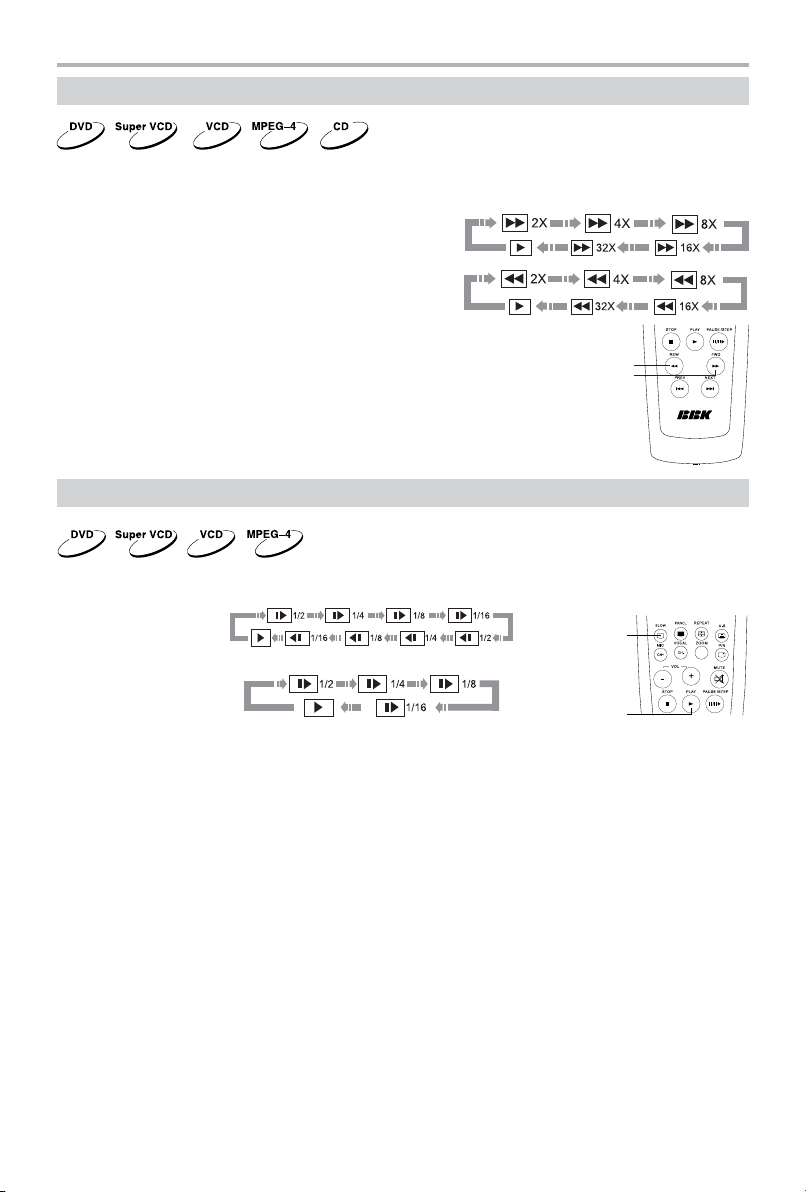

Ускоренное воспроизведение 18 Замедленное воспроизведение 18 Повторное воспроизведение 19 Повтор выбранного фрагмента 19 Выбор субтитров 19 Выбор ракурса 20 Воспроизведение с заданного момента 20 Увеличение/уменьшение изображения 21 Прогрессивная/чересстрочная развертка 21 Виртуальная панель управления 22 Браузер 22 Работа с картами памяти 23 Воспроизведение MP3 , JPEG , MPEG 4 файлов 24 Воспроизведение Караоке дисков 25

НАСТРОЙКИ ФУНКЦИЙ

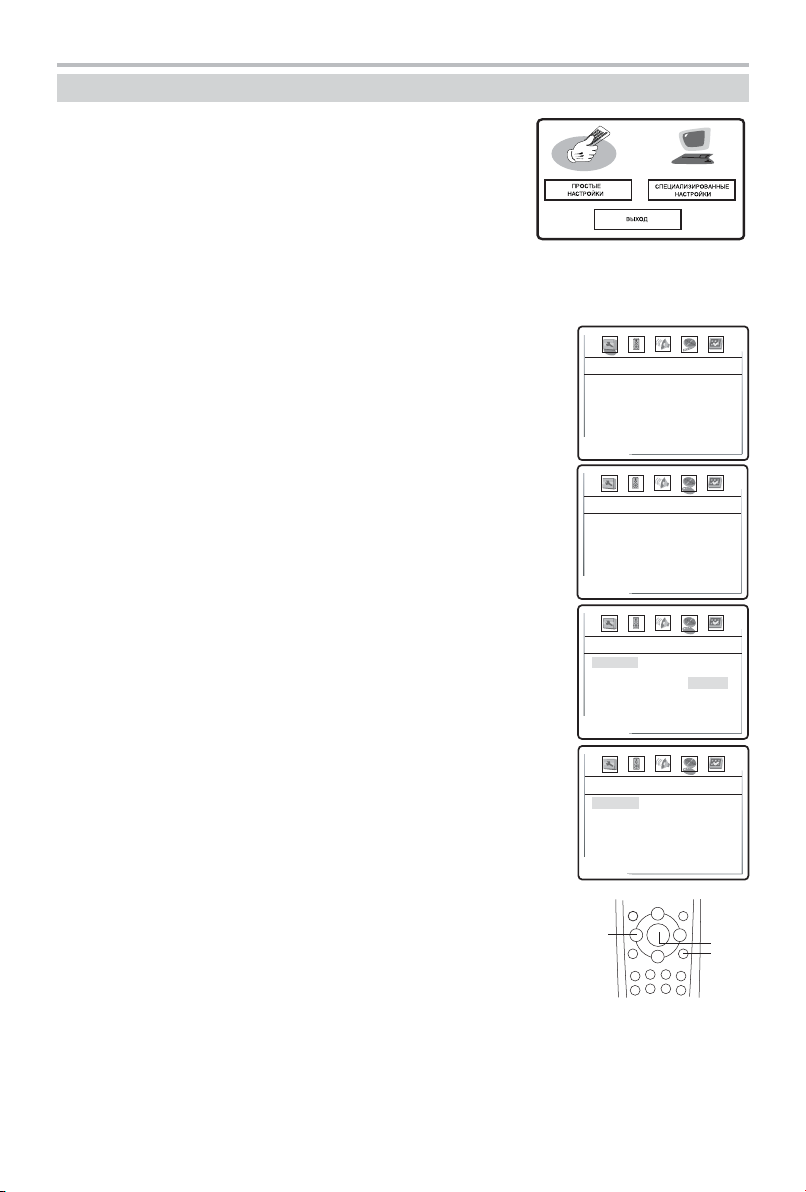

Выбор и изменение настроек 28 Простые настройки 29 Основные настройки 29 Настройки громкоговорителей 29 Аудионастройки 30 Видеонастройки 31 Начальные настройки 31

ПРОЧЕЕ

Полезные примечания 33 Поиск неисправностей 33 Технические характеристики 34 Термины 35 Список кодов телевизоров 36 Список кодов языков 42 Список сервис центров 43

ВВЕДЕНИЕ

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.

• Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке корпуса. Не смотрите вблизи на лазерный луч.

• При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед началом воспроизведения, пожалуйста, включите устройство на 1 2 часа без диска.

• Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

• Отключайте питание плеера только при отсутствии диска.

• Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого времени.

• Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно, установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы. Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений вашей аудиосистемы.

• Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного воспроизведения.

• Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого влияния вибрации на его нормальную работу.

• Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыльной среды.

• Допустимо использование небольшого количества нейтрального моющего средства для чистки устройства.

• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.) для чистки устройства.

• Для ремонта и технического обслуживания обращайтесь только к квалифицированным специалистам.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения, пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation, зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании Macrovision Corporation и другим законным владельцам и защищенную патентами США и другими сертификатами об авторских правах. Использование этой технологии должно быть подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего использования ограниченным кругом лиц, если другое не оговорено договором с компанией Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями реальных объектов, которые могут отличаться от их реальных изображений.

ВВЕДЕНИЕ

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно расширило возможности его применения в домашних развлекательных системах. Емкость одного DVD−диска составляет от 4,7 до 17 ГБ (один DVD−диск заменяет от 7 до 26 стандартных CD−дисков). Горизонтальное разрешение изображений в данном формате − более 500 линий. Для передачи аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

DVD VCD CDSuper VCD

Метод записи

Емкость

Время воспроизведения

Диаметр диска

Горизонтальное разрешение

Аудио

Качество звука

Цифровой (MPEG 2)

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 99 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

17 ГБ

484 мин.

Цифровой (MPEG 2)

650 МБ

45 мин.

12/8 см

350

и более линий

Дополнительные возможности

• Множество поддерживаемых языков DVD диск может содержать до 8 ми языков дубляжа и 32 х языков субтитров.

• Множество ракурсов камеры Определенные сцены на DVD диске могут быть записаны в 9 ти различных ракурсах.

• Быстрый поиск необходимого фрагмента Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая главы (фрагменты, на которые разбит диск).

• Масштабирование изображения Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

Цифровой (MPEG 1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

ПРИМЕЧАНИЕ

• Не все DVD диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился на телевизоре 4:3 (без черных полос), DVD диск должен быть записан особым образом. Тем не менее, даже в режиме Pan & Scan некоторая потеря информации все таки будет.

ВВЕДЕНИЕ

Условные обозначения

При нажатии клавиши, функция которой не доступна в данный момент, на экране телевизора появляется изображение:

Эти значки в верхней части параграфа обозначают типы дисков, к которым применима данная функция.

Применима к DVD−дискам

Применима к Super VCD−дискам

Применима к VCD−дискам

Особенности

Форматы:

• Воспроизведение цифрового видео в форматах DVD Video, Super VCD и VCD

• Поддержка стандарта MPEG 4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD

• Воспроизведение музыкальных дисков в формате DVD Audio

• Воспроизведение музыкальных композиций в форматах CD DA и HDCD

• Воспроизведение музыкальных файлов, сжатых в форматах MP3 и WMA

• Воспроизведение Караоке дисков в форматах DVD, VCD, CD+G

• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

Аудио:

• АудиоЦАП 192 кГц/24 бит

• Коаксиальный и оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового звука в форматах Dolby Digital/DTS/LPCM

• Стереофонический аудиовыход для подключения к телевизору или усилителю

• Встроенные цифровые декодеры многоканального звука, обеспечивающие воспроизведение звуковых дорожек Dolby Digital и DTS

• Встроенный декодер Dolby Pro Logic II, позволяющий преобразовывать стереофонический сигнал в многоканальный

• Микрофонный вход, обеспечивающий использование функции Караоке

• Выход для подключения наушников

Видео:

• ВидеоЦАП 108 МГц/12 бит

• Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость и отсутствие мерцания изображения

• Композитный, компонентный (Y Cb Cr), S Video и RGB/SCART видеовыходы, расширяющие коммутационные возможности

• Транскодер NTSC/PAL

• Поддержка множества ракурсов обзора, языков дубляжа и субтитров

• Регулировка резкости, яркости, контрастности, оттенков, насыщенности изображения

Прочее:

• Поддержка носителей: CD R/CD RW, DVD R/DVD RW, DVD+R/DVD+RW

• Универсальный считыватель карт памяти 3 х типов: SD, MS и MMC, позволяющий отображать изображения JPEG, а также прослушивать композиции MP3 и WMA, хранящиеся на картах

• Универсальный пульт управления, совместимый с большинством моделей телевизоров

• Система КАРАОКЕ+, обеспечивающая расширенные функции Караоке

• Русифицированное экранное меню, упрощающее работу пользователя

• Отображение русскоязычных названий файлов, ID3 тэгов и CD Text

• Новая функция «Q Play», позволяющая начать воспроизведение, пропустив «неперематываемые» рекламные блоки

• Новая функция «Виртуальная панель управления», упрощающая работу с устройством во время просмотра фильма

• Новая функция «Браузер», отображающая информацию о режимах воспроизведения и свойствах используемого диска

• Автоматическая защита телевизионного экрана

• Защита от просмотра детьми нежелательных дисков

• Автоматический выбор напряжения питания (~ 110 250 В) и защита от короткого замыкания

Применима к MPEG−4−файлам

Применима к CD−дискам

Применима к MP3−файлам

ВВЕДЕНИЕ

Поддерживаемые форматы

Тип Содержание

DVD: Сжатое цифровое аудио видео (динамическое изображение)

Super VCD: Сжатое цифровое аудио видео (динамическое изображение)

VIDEO CD: Сжатое цифровое аудио видео (динамическое изображение)

MPEG 4: Сжатое цифровое аудио видео (динамическое изображение)

CD DA: Цифровое аудио

CD+G: Цифровое аудио + графика

WMA: Сжатое цифровое аудио

MP3: Сжатое цифровое аудио

HDCD: Расширенный формат цифрового аудио

JPEG: Сжатое цифровое статическое изображение

Kodak Picture CD: Сжатое цифровое статическое изображение

Расположение и функции органов управления

Общий вид передней, верхней и боковой панелей

:; <=>?@

CB A

: Клавиша включения/выключения электропитания ; Лоток для загрузки диска < Клавиша OPEN/CLOSE (Загрузка диска/извлечение диска) = Датчик инфракрасных лучей > Окно LED дисплея ? Клавиша PLAY/PAUSE (Воспроизведение/Пауза) @ Клавиша STOP (Остановка воспроизведения) A Универсальный слот для подключения карт памяти SD, MS, MMC B Разъем для подключения наушников C Разъем для подключения микрофона

ВВЕДЕНИЕ

Общий вид задней панели

:;<=>?@ A

: Стереофонический аудиовыход ; Разъем аудиовыхода 5.1СН < Разъем видеовыхода S Video = Разъем композитного видеовыхода > Разъем компонентного видеовыхода Y Cb (Pb) Сr (Pr) ? Разъем коаксиального цифрового аудиовыхода @ Разъем оптического цифрового аудиовыхода A Разъем SCART

Общий вид LED−дисплея

:;< = > ?@

0C BA

DVD диск

; Воспроизведение < Режим воспроизведения = Глава или трек > Время воспроизведения ? MP3 диск

@ DTS A Dolby Digital B MPEG 4 C Пауза 0 CD , VCD или SVCD диск

ВВЕДЕНИЕ

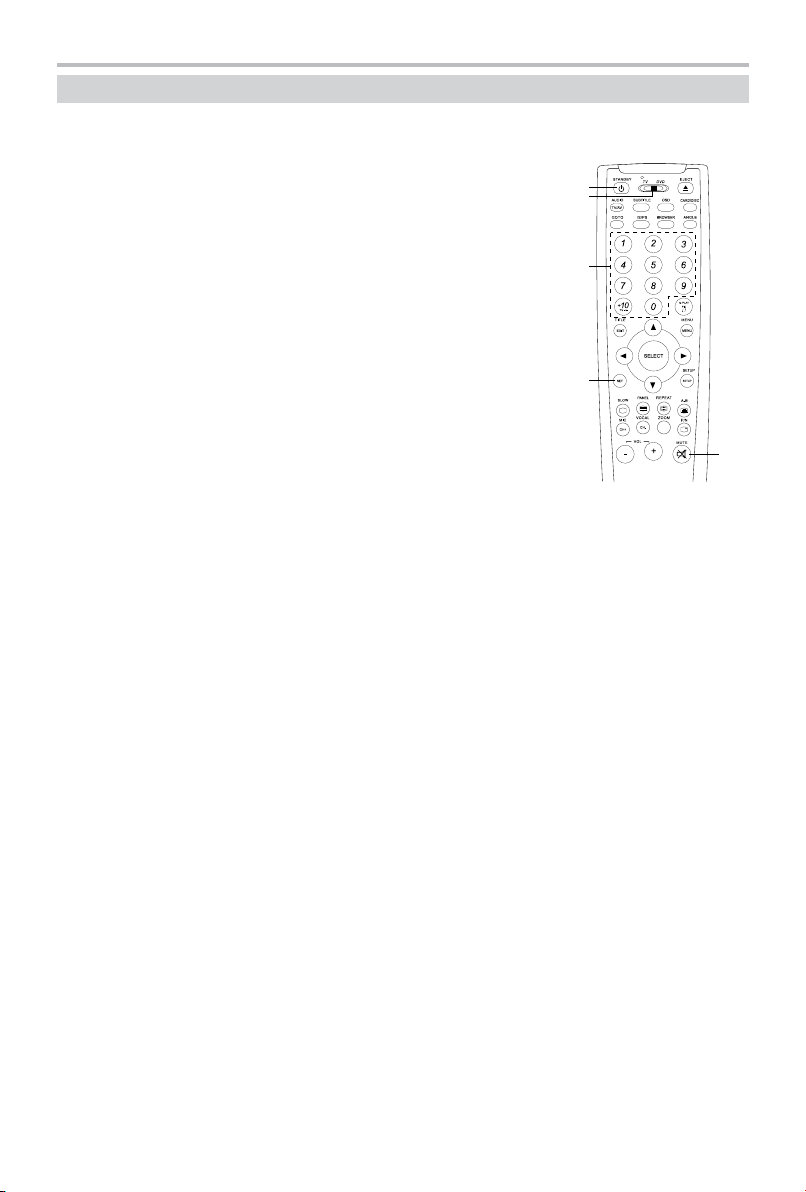

Общий вид пульта дистанционного управления

: Режим DVD−плеера: Клавиша STANDBY

Рабочий режим/режим ожидания.

Режим телевизора: Клавиша STANDBY

Перевод телевизора в режим ожидания.

; Режим DVD−плеера: Клавиша AUDIO

Изменение языка дубляжа.

Режим телевизора: Клавиша TV/AV

Переключение режимов телевизора.

< Клавиша SUBTITLE

Изменение языка субтитров.

= Клавиша GOTO

Воспроизведение с заданного места.

> Клавиша IS/PS

Переключение между режимами чересстрочной/ прогрессивной развертки.

? Режим DVD−плеера: Цифровые клавиши

Режим телевизора: Клавиши выбора канала

@ Режим DVD−плеера: Клавиша TITLE

Разделы DVD диска.

Режим телевизора: Клавиша EXIT

Выход из меню настроек.

A Режим DVD−плеера: Клавиши направления

Режим телевизора: Клавиши направления

Переключение каналов и регулировка звука.

B Клавиша SELECT C Клавиша SET

Выбор кода телевизора.

0 Режим DVD−плеера: Клавиша PANEL

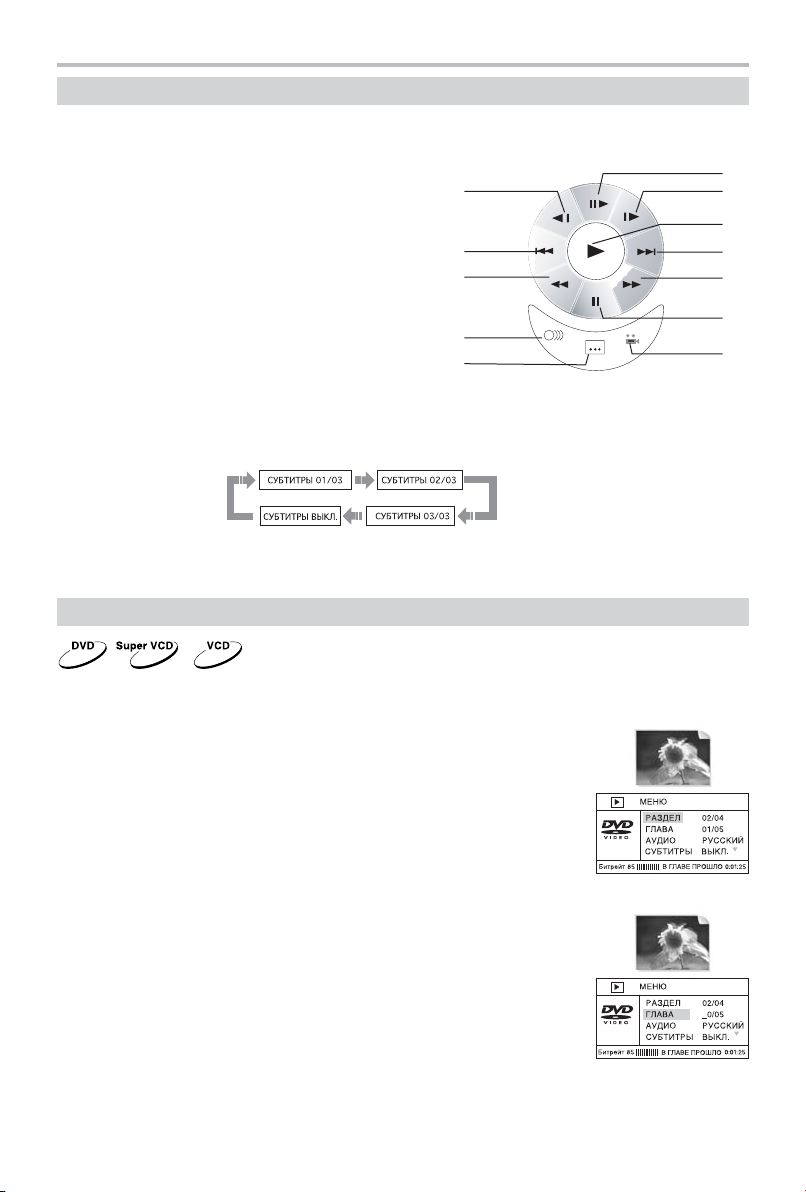

Включение/выключение функции "Виртуальной панели управления".

Режим телевизора: Клавиша управления телетекстом

1 Режим DVD−плеера: Клавиша SLOW

Замедленное воспроизведение.

Режим телевизора: Клавиша управления телетекстом

2 Режим DVD−плеера: Клавиша MIC

Меню управления функцией Караоке.

Режим телевизора: Клавиша СН+

Переключение каналов.

3 Режим DVD−плеера: Клавиша VOCAL

Выбор режима Караоке.

Режим телевизора: Клавиша СН−

Переключение каналов.

4 Режим DVD−плеера: Клавиша VOL−/+

Уменьшение/увеличение громкости звука.

Режим телевизора: Клавиша VOL−/+

Уменьшение/увеличение громкости звука.

5 Клавиша STOP

Остановка воспроизведения.

6 Клавиша PLAY

Нормальное воспроизведение.

7 Клавиша REW

Ускоренное обратное воспроизведение.

8 Клавиша PREV

Воспроизведение с предыдущей метки.

f Клавиша NEXT

Воспроизведение с последующей метки.

g Клавиша FWD

Ускоренное воспроизведение вперед.

h Клавиша PAUSE/STEP

Пауза/покадровое воспроизведение.

i Режим DVD−плеера: Клавиша MUTE

Включение/выключение звука.

Режим телевизора: Клавиша MUTE

Включение/выключение звука.

j Клавиша ZOOM

Масштабирование изображения.

k Режим DVD−плеера: Клавиша Р/N

Выбор системы цветности.

Режим телевизора: Клавиша DISPLAY

Переключения режимов отображения информации на экране.

Режим DVD−плеера: Клавиша А−В

Повтор выбранного участка.

Режим телевизора: Клавиша управления телетекстом

D Режим DVD−плеера: Клавиша REPEAT

Повторное воспроизведение.

Режим телевизора: Клавиша управления телетекстом

E Режим DVD−плеера: Клавиша SETUP

Функции режима SETUP.

Режим телевизора: Клавиша SETUP

Переход к настройкам телевизора.

F Режим DVD−плеера: Клавиша MENU

Меню DVD диска/режим РВС.

Режим телевизора: Клавиша MENU

Переход к меню телевизора.

9 Режим DVD−плеера: Клавиша Q−PLAY

Активация функции "Q Play".

Режим телевизора: Клавиша управления телетекстом

H Клавиша BROWSER

Включение/выключение функции "Браузер".

I Клавиша ANGLE

Изменение ракурса камеры.

J Клавиша OSD

Отображение информации о диске.

K Клавиша CARD/DISC

Включение отображения содержимого карты памяти.

L Клавиша EJECT

Открытие/закрытие лотка для загрузки дисков.

M Переключатель TV/DVD

Переключение режимов: управление телевизором/ управление DVD плеером.

ПРИМЕЧАНИЯ

• Белым цветом на пульте отмечены клавиши, используемые при управлении DVD плеером. Синим цветом клавиши, используемые при управлении телевизором. Красным цветом клавиши, используемые при управлении пультом.

• Данный пульт управляет основными функциями заявленных телевизоров, при неправильном выборе кода телевизора пульт может работать некорректно.

• При поиске кода телевизора желательно использовать новые батарейки ААА.

ВВЕДЕНИЕ

Установка батареек

1. Откройте крышку на задней поверхности пульта дистанционного управления.

Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.

2. Вставьте батарейки.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD плеера не превышает 30 градусов и расстояние до DVD плеера не превышает 8 метров.

3. Закройте крышку.

Предостережения

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней панели DVD плеера.

• Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

Комплектация

DVD плеер 1 шт. Аудиокабель 1 шт. Видеокабель 1 шт. Пульт дистанционного управления 1 шт. Батарейка ААА 2 шт. Гарантийный талон 1 шт. Руководство по эксплуатации 1 шт. Караоке диск 1 шт.

ПОДКЛЮЧЕНИЕ

Подключение к телевизору

Предостережение

Перед началом подключения DVD плеера к другому оборудованию убедитесь, что электропитание отключено.

Задняя панель

SOURCE

VOL

или

Аудиокабель

Видеокабель

S Video кабель

• Чтобы использовать DVD плеер в режиме изображения с чересстрочной разверткой, нажмите клавишу IS/PS. Режим изображения с прогрессивной разверткой не может использоваться, если на выход подается сигнал с чересстрочной разверткой.

• Если Ваш телевизор оборудован S Video входом, Вы можете подключить DVD плеер к телевизору с помощью S Video кабеля. S Video выход и компонентный видеовыход не могут использоваться одновременно. Установите режим чересстрочной развертки при использовании S Video выхода.

• Если Ваш телевизор оборудован компонентным видеовходом (Y Cb Cr), используйте компонентный видеовыход DVD плеера для подключения.

• Установите параметр DOWNMIX в меню настроек громкоговорителей в режим LT/RT, V SURR или СТЕРЕО вместо 5.1CH (подробное описание данной операции смотрите на странице 29).

• Если аудиовыход DVD плеера также подключается к телевизору, то необходимо подключить стереофонический аудиовыход DVD плеера к стереофоническом входу телевизора (Audio In).

• Выход RGB через разъем SCART и выходы Y Cb Cr не могут использоваться одновременно. При использовании выхода SCART необходимо установить соответствующий параметр опции ВИДЕОВЫХОД (подробное описание данной операции смотрите на странице 29).

ПОДКЛЮЧЕНИЕ

Подключение к телевизору с входом сигнала прогрессивной развертки

Телевизор с поддержкой прогрессивной развертки

Задняя панель

SOURCE

VOL

Аудиокабель

• Если Ваш телевизор поддерживает прогрессивную развертку, то используйте Y Pb Pr видеовыход DVD плеера для подключения. Нажмите клавишу IS/PS, чтобы переключить плеер в режим изображения с прогрессивной разверткой (progressive scan mode).

• Если аудиовыход DVD плеера также подключается к телевизору, то необходимо подключить стереофонический аудиовыход DVD плеера к стереофоническому входу телевизора (Audio In).

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с декодером Dolby Digital Pro Logic Surround

Видеокабель

SOURCE

VOL

Задняя панель

Аудиокабель

Усилитель с декодером Dolby Digital Pro Logic Surround

Центральный громкоговоритель

Левый фронтальный громкоговоритель

Левый громкоговоритель окружающего звука

Правый фронтальный

громкоговоритель

Сабвуфер

Правый громкоговоритель

окружающего звука

• Установите параметр DOWNMIX в режим LT/RT (подробное описание данной операции смотрите на странице 29).

• Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше, чем между фронтальными громкоговорителями и зрителем. Если расстояние между громкоговорителями окружающего звука и зрителем значительно меньше расстояния между фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку каналов окружающего звука (подробное описание данной операции смотрите на странице 29).

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с декодером Dolby Digital или DTS

Видеокабель

SOURCE

VOL

Задняя панель

или

Правый фронтальный

Сабвуфер

Правый громкоговоритель

окружающего звука

громкоговоритель

Левый фронтальный громкоговоритель

Левый громкоговоритель окружающего звука

75 Коаксиальный кабель

Оптический кабель

Усилитель с декодером Dolby Digital или DTS

Центральный громкоговоритель

Подключение наушников

ПРИМЕЧАНИЕ

• На наушники подается стереофонический сигнал, поэтому при использовании наушников установите параметр DOWNMIX в один из режимов: СТЕРЕО, LT/RT, V SURR.

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с аудиовходом 5.1CH

Видеокабель

SOURCE

VOL

Усилитель с входом 5.1CH

Задняя панель

Центральный громкоговоритель

Левый фронтальный громкоговоритель

Левый громкоговоритель окружающего звука

Правый фронтальный

Сабвуфер

Правый громкоговоритель

окружающего звука

громкоговоритель

• Благодаря встроенному декодеру Dolby Digital, DVD плеер может проигрывать диски, записанные по технологии Dolby Digital Surround.

• В меню настроек громкоговорителей необходимо изменить параметр ВКЛ. соответствующих каналов на ВЫКЛ. для всех неподключенных громкоговорителей (подробное описание данной операции смотрите на странице 29).

• Расстояние от громкоговорителей окружающего звука до слушателей не должно быть меньше, чем расстояние между фронтальными громкоговорителями и слушателями.

+ 30 hidden pages
