DVD-ПЛЕЕР DV721SI

Руководство
по эксплуатации

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО
ПЕРЕД ИСПОЛЬЗОВАНИЕМ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1
Краткое описание формата DVD 2
Условные обозначения 3
Особенности 3
Поддерживаемые форматы 4
Расположение и функции органов управления 4
Комплектация 7

ПОДКЛЮЧЕНИЕ

Подключение к телевизору 8

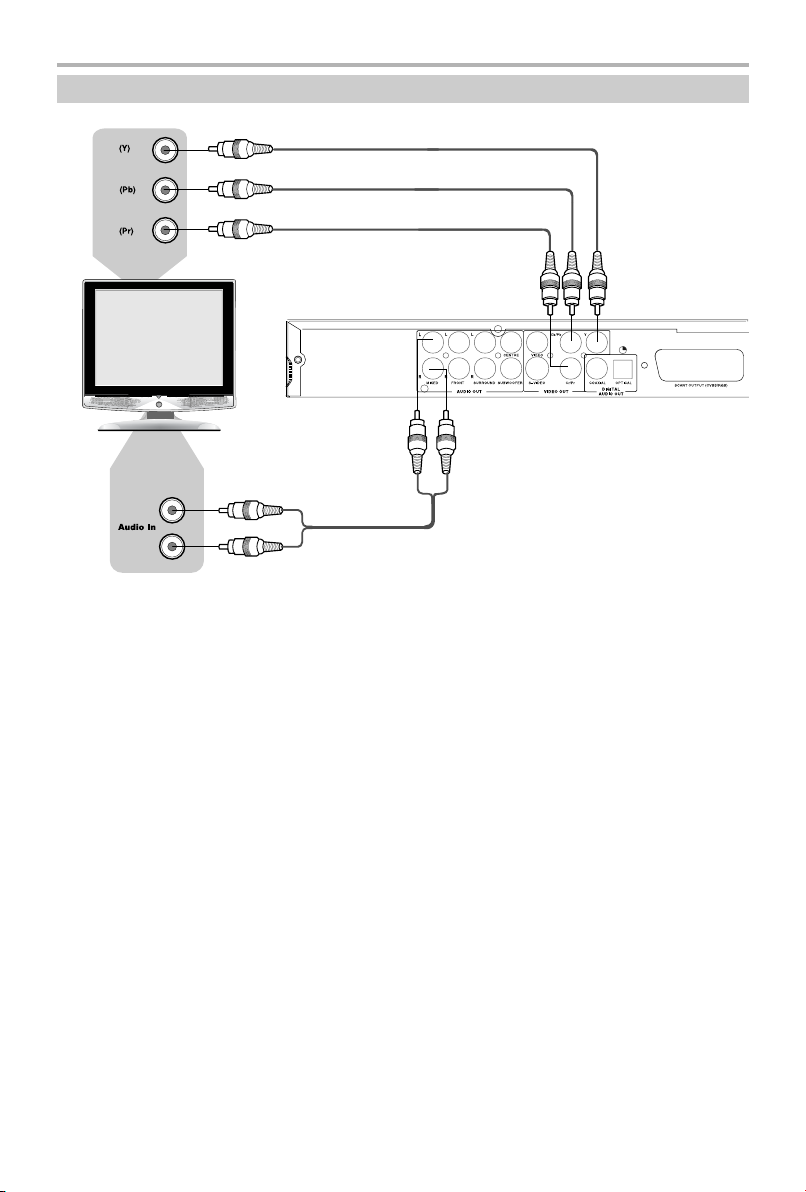

Подключение к телевизору с входом сигнала прогрессивной развертки 9
Подключение к усилителю с декодером Dolby Digital Pro Logic Surround 10
Подключение к усилителю с декодером Dolby Digital или DTS 11

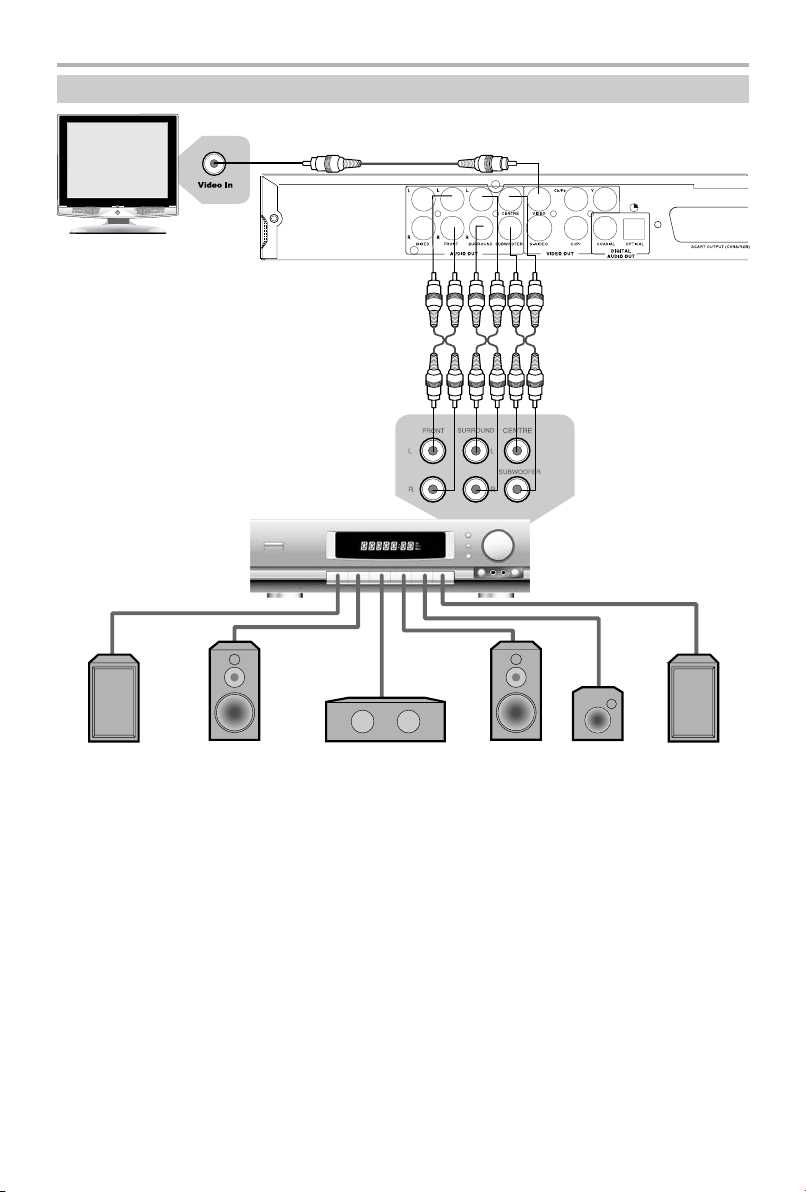

Подключение к усилителю с аудиовходом 5.1CH 12

ОСНОВНЫЕ ОПЕРАЦИИ

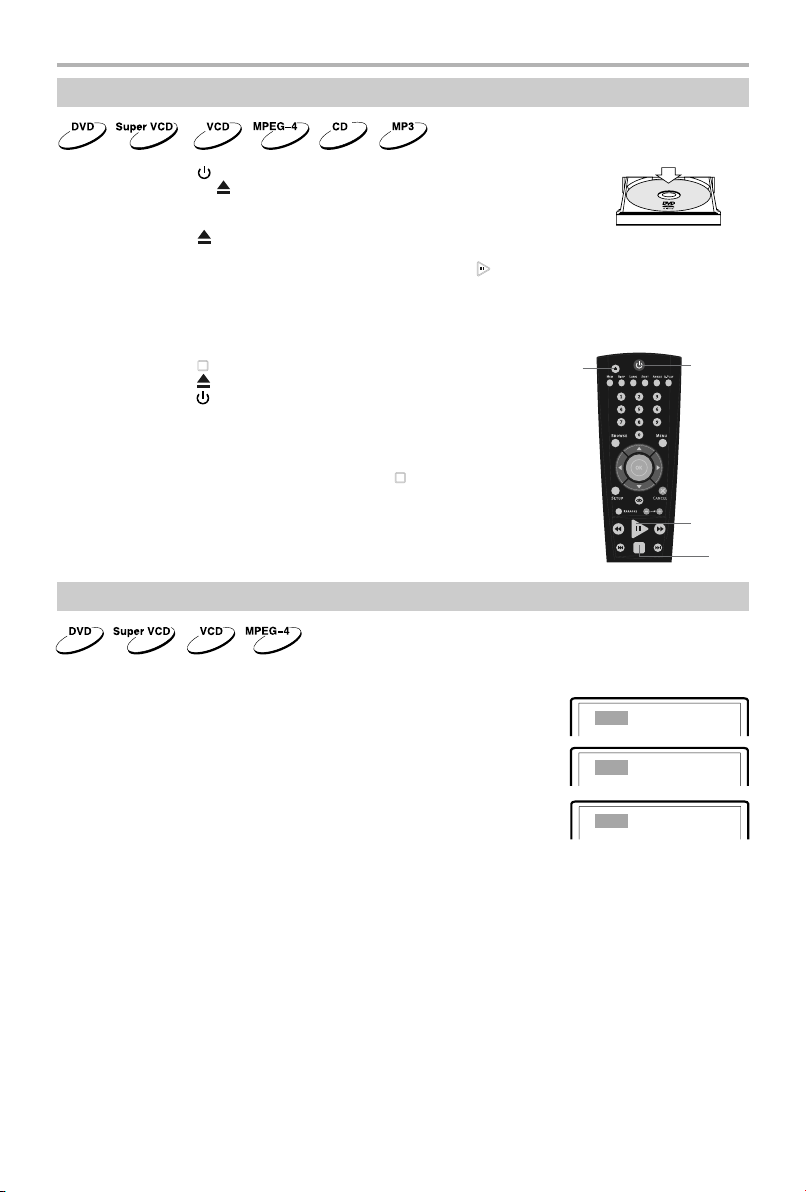

Воспроизведение дисков 13
Выбор системы цветности 13
Пауза/нормальное воспроизведение диска 14

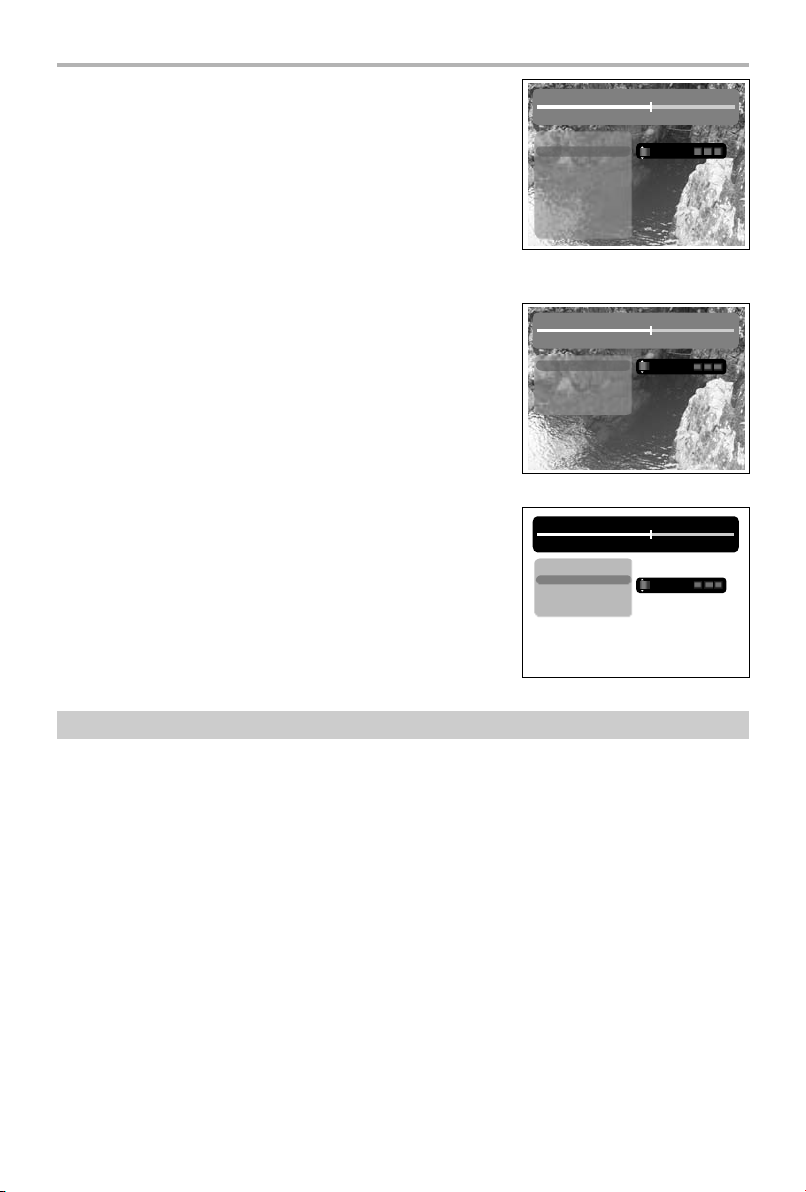

DISPLAY 14
Регулировка уровня громкости 14
Отключение звука 15
Меню проигрывания DVD−дисков 15
Функция РВС 15
Непосредственный выбор раздела или трека с помощью цифровых клавиш 16
Выбор языка/аудиоканала 16
Функция "Q−PLAY" (быстрое воспроизведение) 17

ВОСПРОИЗВЕДЕНИЕ

Ускоренное воспроизведение 18
Повторное воспроизведение 18
Повтор выбранного фрагмента 19
Выбор субтитров 19
Выбор ракурса 19
Сохранение последнего места остановки на диске 20
Увеличение/уменьшение изображения 20
Сохранение картинки в качестве заставки 21
Виртуальная панель управления 21
Браузер треков 22
Воспроизведение с заданного момента 22
Воспроизведение MP3−, JPEG−, MPEG−4−файлов 23
Воспроизведение караоке−дисков 25

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек 27
Раздел настроек Язык 27
Раздел настроек Изображение 28
Раздел настроек Звук 28
Раздел настроек Воспроизведение 30
Раздел настроек Караоке 30
Раздел настроек Предпочтения 30
Раздел настроек Семейный фильтр 31
Раздел настроек Первичная настр. 31
Раздел настроек Сброс настройки 31
Раздел настроек Выход 31

ПРОЧЕЕ

Установка задержки в канале 32
Полезные примечания 34
Поиск неисправностей 34
Технические характеристики 35
Термины 36
Список кодов языков 37
Сервисное обслуживание 38

ВВЕДЕНИЕ

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды
и эксплуатации устройства в условиях высокой влажности.

• Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь
самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке
корпуса. Не смотрите вблизи на лазерный луч.

• При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может
образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед
началом воспроизведения, пожалуйста, включите устройство на 1 − 2 часа без диска.

• Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

• Отключайте питание плеера только при отсутствии диска.

• Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого
времени.

• Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно,
установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы.
Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений
вашей аудиосистемы.

• Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного
воспроизведения.

• Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого
влияния вибрации на его нормальную работу.

• Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство
с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации,
влажности и пыльной среды.

• Допустимо использование небольшого количества нейтрального моющего средства для чистки
устройства.

• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.)
для чистки устройства.

• Для ремонта и технического обслуживания обращайтесь только к квалифицированным специалистам.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения,
пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation,
зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании
Macrovision Corporation и другим законным владельцам и защищенную патентами США
и другими сертификатами об авторских правах. Использование этой технологии должно быть
подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего
использования ограниченным кругом лиц, если другое не оговорено договором с компанией
Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется
по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями
реальных объектов, которые могут отличаться от их реальных изображений.

1

ВВЕДЕНИЕ

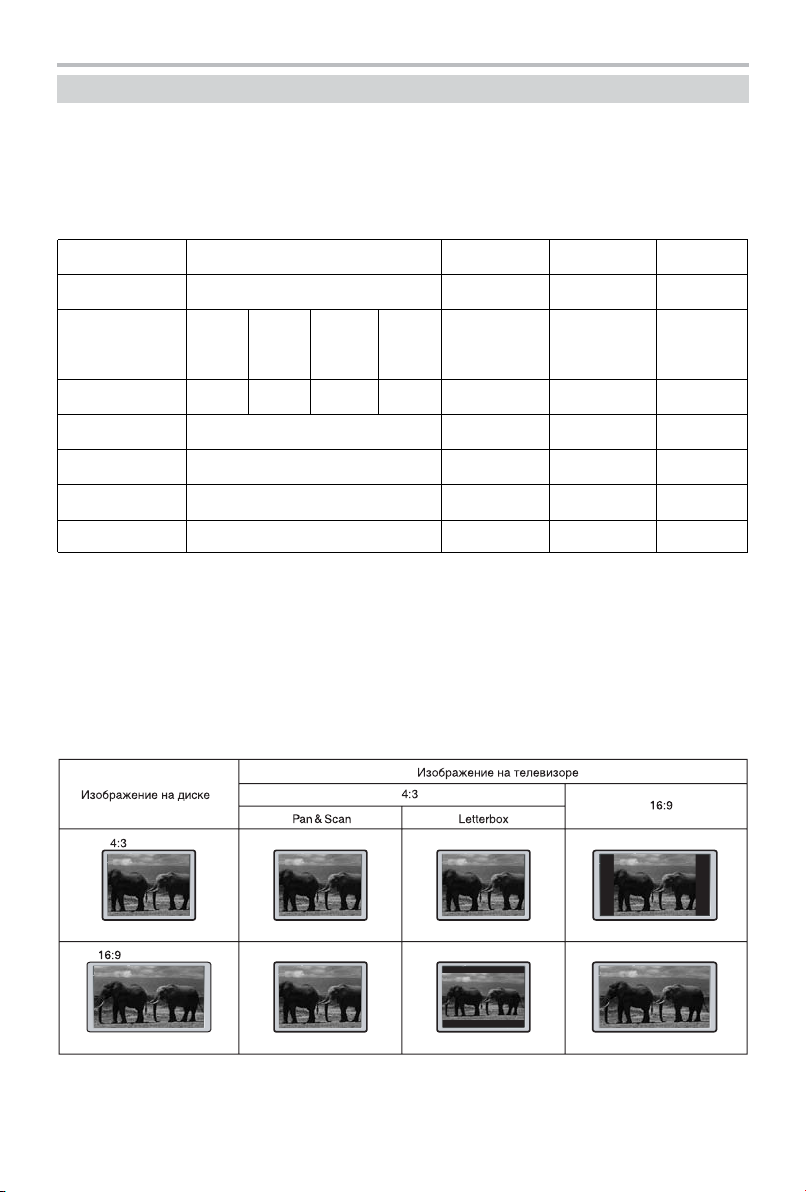

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно
расширило возможности его применения в домашних развлекательных системах. Емкость одного
DVD−диска составляет от 4,7 до 17 ГБ (один DVD−диск заменяет от 7 до 26 стандартных CD−дисков).
Горизонтальное разрешение изображений в данном формате − более 500 линий. Для передачи
аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые
обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

DVD VCD CDSuper VCD

Метод записи

Емкость

Время
воспроизведения

Диаметр диска

Горизонтальное
разрешение

Аудио

Качество звука

Цифровой (MPEG−2)

1 сторона

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 99 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

17 ГБ

484 мин.

Цифровой
(MPEG−2)

650 МБ

45 мин.

12/8 см

350

и более линий

Дополнительные возможности

• Множество поддерживаемых языков
DVD−диск может содержать до 8−ми языков дубляжа и 32−х языков субтитров.

• Множество ракурсов камеры
Определенные сцены на DVD−диске могут быть записаны в 9−ти различных ракурсах.

• Быстрый поиск необходимого фрагмента
Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая
главы (фрагменты, на которые разбит диск).

• Масштабирование изображения
Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

Цифровой
(MPEG−1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

ПРИМЕЧАНИЕ

• Не все DVD−диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился
на телевизоре 4:3 (без черных полос), DVD−диск должен быть записан особым образом. Тем не менее,
даже в режиме Pan & Scan некоторая потеря информации все−таки будет.

2

ВВЕДЕНИЕ

Условные обозначения

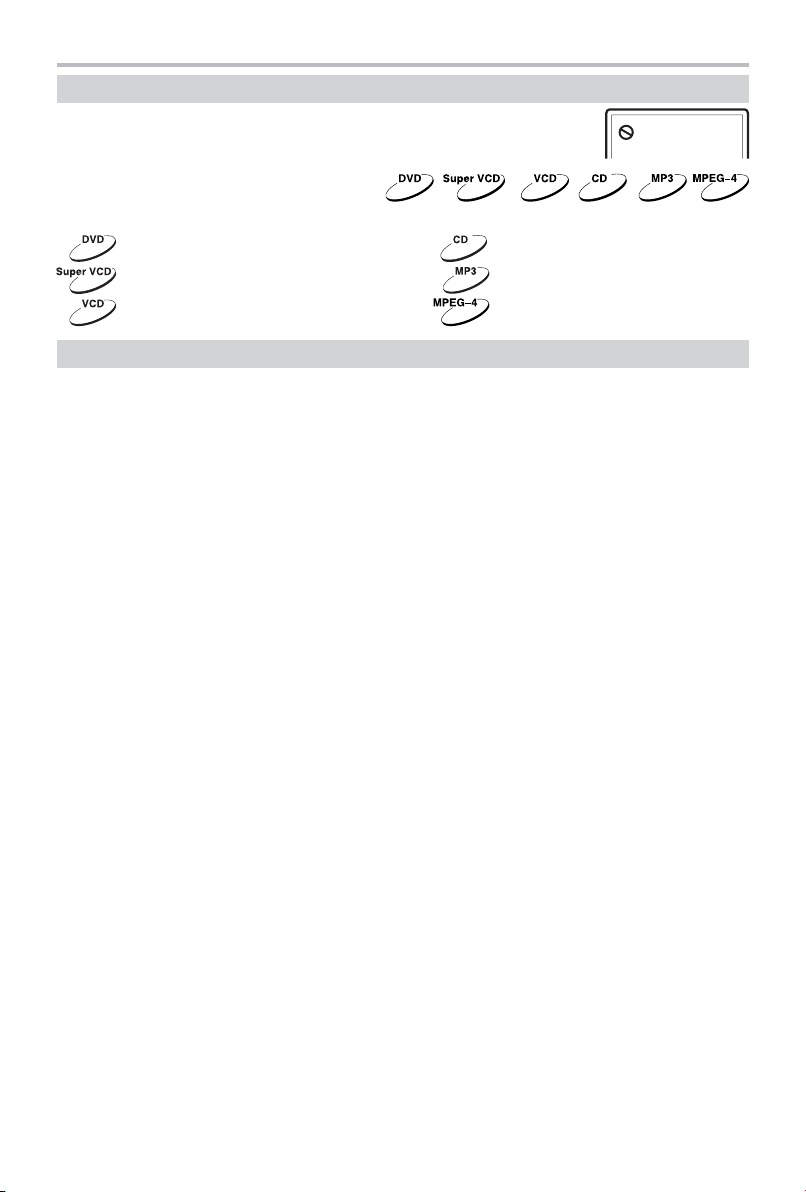

При нажатии клавиши, функция которой недоступна
в данный момент, на экране телевизора появляется изображение:

Эти значки в верхней части
параграфа обозначают типы
дисков, к которым применима
данная функция.

Применима к DVD−дискам

Применима к Super VCD−дискам

Применима к VCD−дискам

Особенности

Форматы:

• Воспроизведение цифрового видео в форматах DVD−Video, Super VCD и VCD

• Поддержка стандарта MPEG−4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD

• Воспроизведение музыкальных дисков в формате DVD−Audio

• Воспроизведение музыкальных композиций в форматах CD−DA и HDCD

• Воспроизведение музыкальных файлов, сжатых в форматах MP3 и WMA

• Воспроизведение караоке−дисков в форматах DVD, VCD, CD+G

• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

Аудио:

• АудиоЦАП 192 кГц/24 бит

• Коаксиальный и оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового звука
в форматах Dolby Digital/DTS/LPCM

• Стереофонический аудиовыход для подключения к телевизору или усилителю

• Встроенные цифровые декодеры многоканального звука, обеспечивающие воспроизведение звуковых
дорожек Dolby Digital и DTS

• Встроенный декодер Dolby Pro Logic II, позволяющий преобразовывать стереофонический сигнал
в многоканальный

• Два микрофонных входа, обеспечивающих использование функции караоке

Видео:

• ВидеоЦАП 108 МГц/12 бит

• Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость и отсутствие
мерцания изображения

• Композитный, компонентный (Y Cb Cr), S−Video и RGB/SCART видеовыходы, расширяющие коммутационные
возможности

• Транскодер NTSC/PAL

• Поддержка множества ракурсов обзора, языков дубляжа и субтитров

• Регулировка резкости, гаммы, яркости, контрастности, оттенков, насыщенности изображения

Прочее:

• Поддержка носителей: CD−R/CD−RW, DVD−R/DVD−RW, DVD+R/DVD+RW

• Система КАРАОКЕ+, обеспечивающая расширенные функции караоке

• Русифицированное экранное меню, упрощающее работу пользователя

• Отображение русскоязычных названий файлов, ID3−тэгов и CD−Text

• Функция "Memory", позволяющая запоминать последнее место остановки на диске

• Функция "Capture", позволяющая сохранять любую картинку в качестве заставки

• Функция "Q−Play", позволяющая начать воспроизведение, пропустив "неперематываемые"
рекламные блоки

• Функция "Виртуальная панель управления", упрощающая работу с устройством во время просмотра
фильма

• Функция "Браузер", отображающая информацию о режимах воспроизведения

• Автоматическая защита телевизионного экрана

• Защита от просмотра детьми нежелательных дисков

• Автоматический выбор напряжения питания (~ 110 − 250 В) и защита от короткого замыкания

Применима к CD−дискам

Применима к MP3−файлам

Применима к MPEG−4−файлам

3

ВВЕДЕНИЕ

Поддерживаемые форматы

Тип Содержание

DVD: Сжатое цифровое аудио − видео (динамическое изображение)

Super VCD: Сжатое цифровое аудио − видео (динамическое изображение)

VIDEO CD: Сжатое цифровое аудио − видео (динамическое изображение)

MPEG−4: Сжатое цифровое аудио − видео (динамическое изображение)

CD−DA: Цифровое аудио

CD+G: Цифровое аудио + графика

WMA: Сжатое цифровое аудио

MP3: Сжатое цифровое аудио

HDCD: Расширенный формат цифрового аудио

JPEG: Сжатое цифровое статическое изображение

Kodak Picture CD: Сжатое цифровое статическое изображение

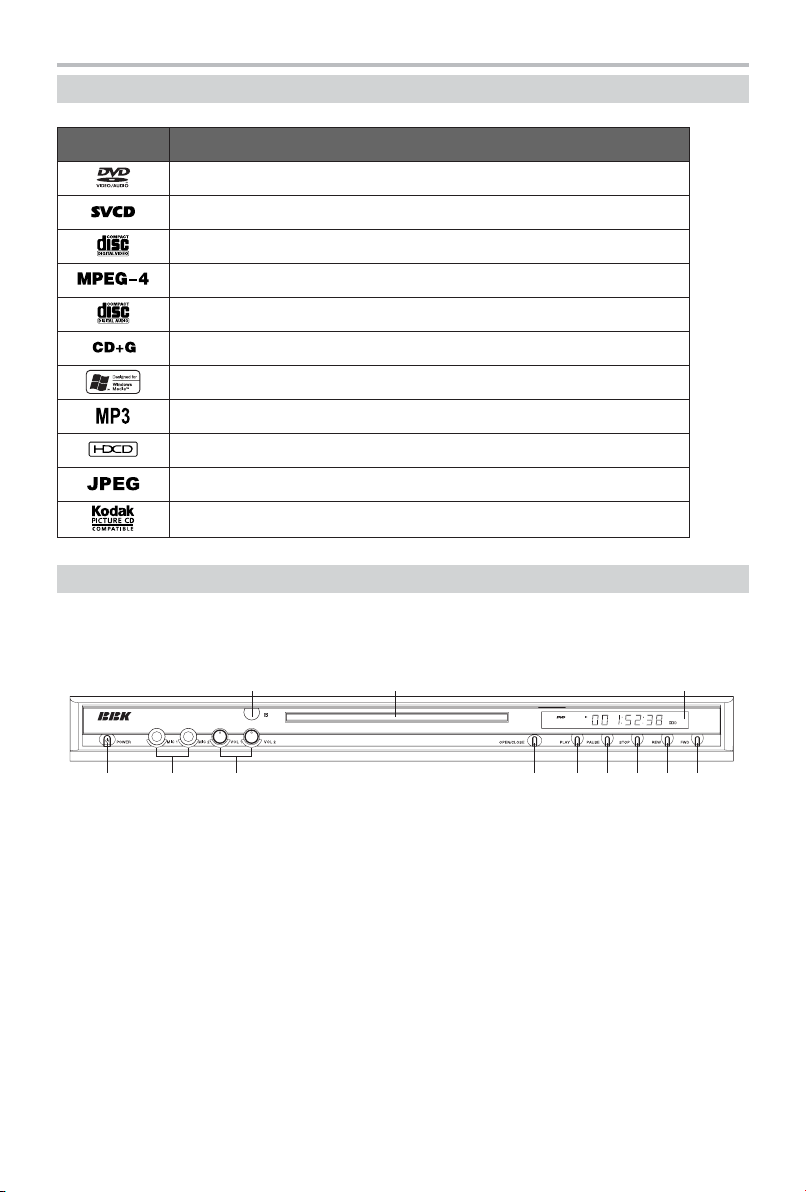

Расположение и функции органов управления

Общий вид передней панели

= >

: ; <

: Клавиша включения/выключения электропитания
; Разъемы для подключения микрофонов
< Регуляторы громкости микрофонов
= Датчик инфракрасных лучей
> Лоток для загрузки диска
? Клавиша OPEN/CLOSE (Загрузка диска/извлечение диска)
@ Клавиша PLAY (Воспроизведение)
A Клавиша PAUSE (Пауза)
B Клавиша STOP (Остановка)
C Клавиша REW (Перемотка назад)
0 Клавиша FWD (Перемотка вперед)
1 Окно LED−дисплея

4

1

? @ A B C 0

ВВЕДЕНИЕ

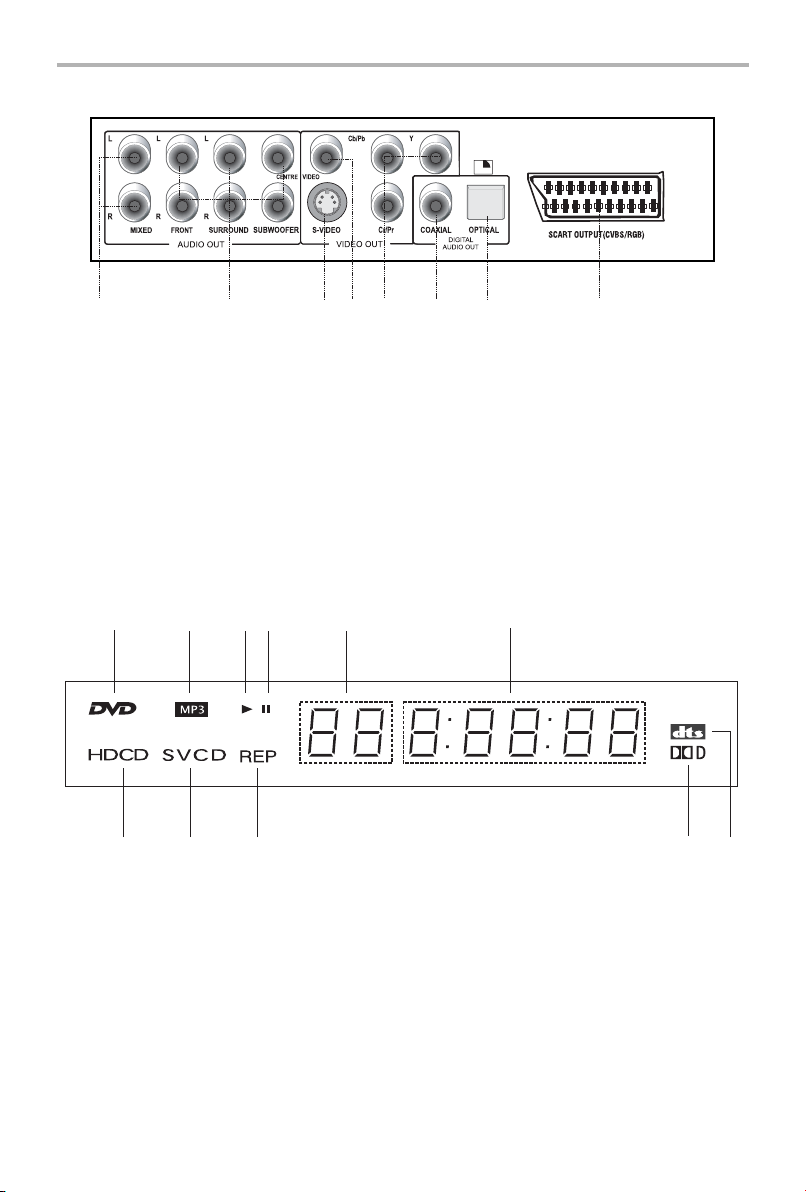

Общий вид задней панели

; : < = > ? @ A

: Разъем микшированного аудиовыхода
; Разъем аудиовыхода 5.1CH
< Разъем видеовыхода S−Video
= Разъем композитного видеовыхода
> Разъем компонентного видеовыхода Y Cb (Pb) Cr (Pr)
? Разъем коаксиального цифрового аудиовыхода
@ Разъем оптического цифрового аудиовыхода
A Разъем SCART

Общий вид LED−дисплея

: ; < > ?

=

@ A B C 0

: DVD−диск
; MP3−диск
< Воспроизведение
= Пауза
> Глава или трек

@ HDCD−диск
A CD−, VCD− или SVCD−диск
B Повторное воспроизведение
C Dolby Digital
0 DTS

? Время воспроизведения

* Play Black Control − отключаемая функция, применима к Super VCD− и VCD2.0−дискам.
Позволяет использовать меню (похожее на меню в DVD−дисках) для выбора последовательности
воспроизведения.

5

ВВЕДЕНИЕ

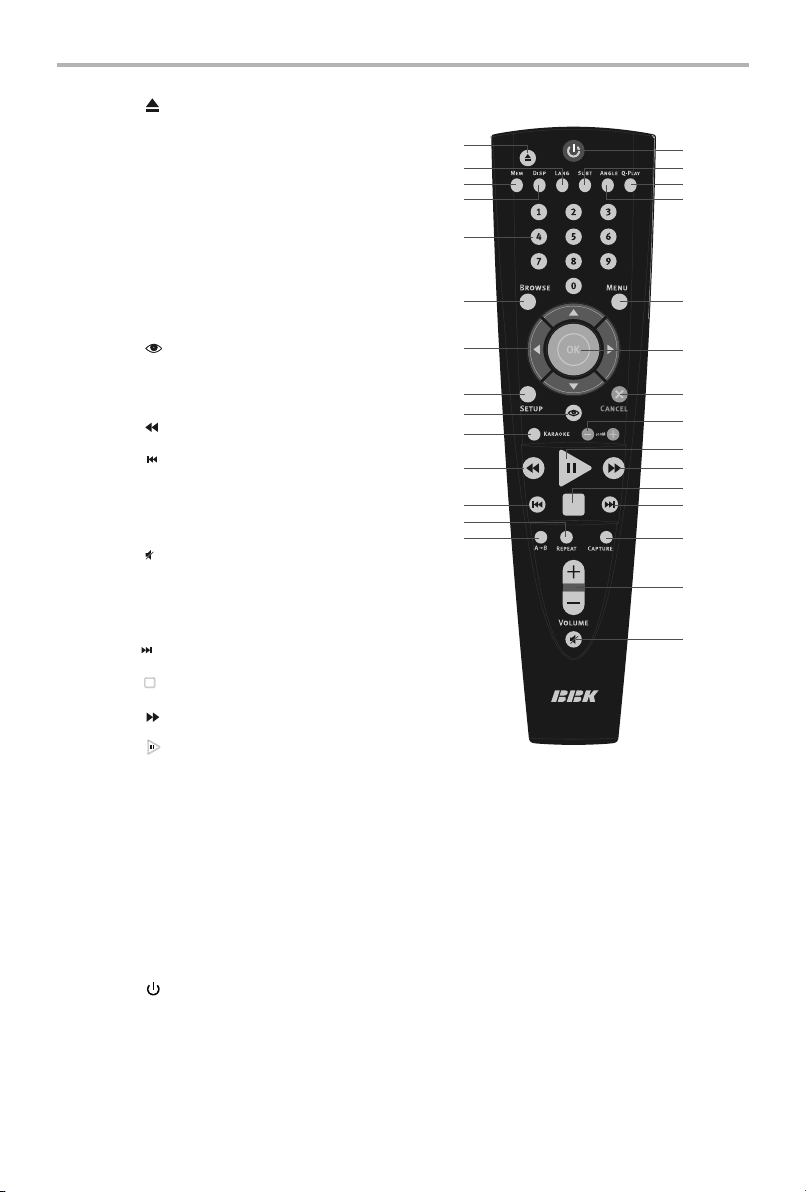

Общий вид пульта дистанционного управления

: Клавиша

Открытие/закрытие лотка для загрузки дисков.

; Клавиша LANG

Изменение языка дубляжа.

< Клавиша MEM

Запоминание места остановки на диске и переход
в последствии к сохраненному месту остановки.

= Клавиша DISP

Отображение информации о диске.

> Цифровые клавиши
? Клавиша BROWSE

Включение/выключение функции "Браузер".

@ Клавиши направления
A Клавиша SETUP

Функции режима SETUP.

B Клавиша

Включение/выключение функции
"Виртуальная панель управления".

C Клавиша KARAOKE

Меню управления функцией караоке.

0 Клавиша

Ускоренное обратное воспроизведение.

1 Клавиша

Воспроизведение с предыдущей метки.

2 Клавиша REPEAT

Повторное воспроизведение.

3 Клавиша A−B

Повтор выбранного участка.

4 Клавиша

Включение/выключение звука.

5 Клавиша VOLUME+/−

Увеличение/уменьшение уровня громкости.

6 Клавиша CAPTURE

Сохранение картинки в качестве заставки.

7 Клавиша

Воспроизведение с последующей метки.

8 Клавиша

Остановка воспроизведения.

f Клавиша

Ускоренное воспроизведение вперед.

g Клавиша

Нормальное воспроизведение/пауза.

h Клавиши ZOOM+/−

Масштабирование изображения.

i Клавиша CANCEL

Возврат к предыдущему уровню/отмена текущего действия.

j Клавиша OK
k Клавиша MENU

Меню DVD−диска/режим PBC.

l Клавиша ANGLE

Изменение ракурса камеры/изменение режима воспроизведения файлов MP3 и JPEG.

D Клавиша Q−PLAY

Активация функции "Q−Play".

E Клавиша SUBT

Изменение языка субтитров/изменение режима отображения файлов JPEG.

F Клавиша

Рабочий режим/режим ожидания.

:

;
<
=

>

?

@

A
B
C

0

1
2
3

F
E

D
l

k

j

i

h

g
f
8

7

6

5

4

6

ВВЕДЕНИЕ

Установка батареек

1. Откройте крышку
на задней поверхности
пульта дистанционного
управления.

Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.

2. Вставьте батарейки.

Использование пульта дистанционного управления

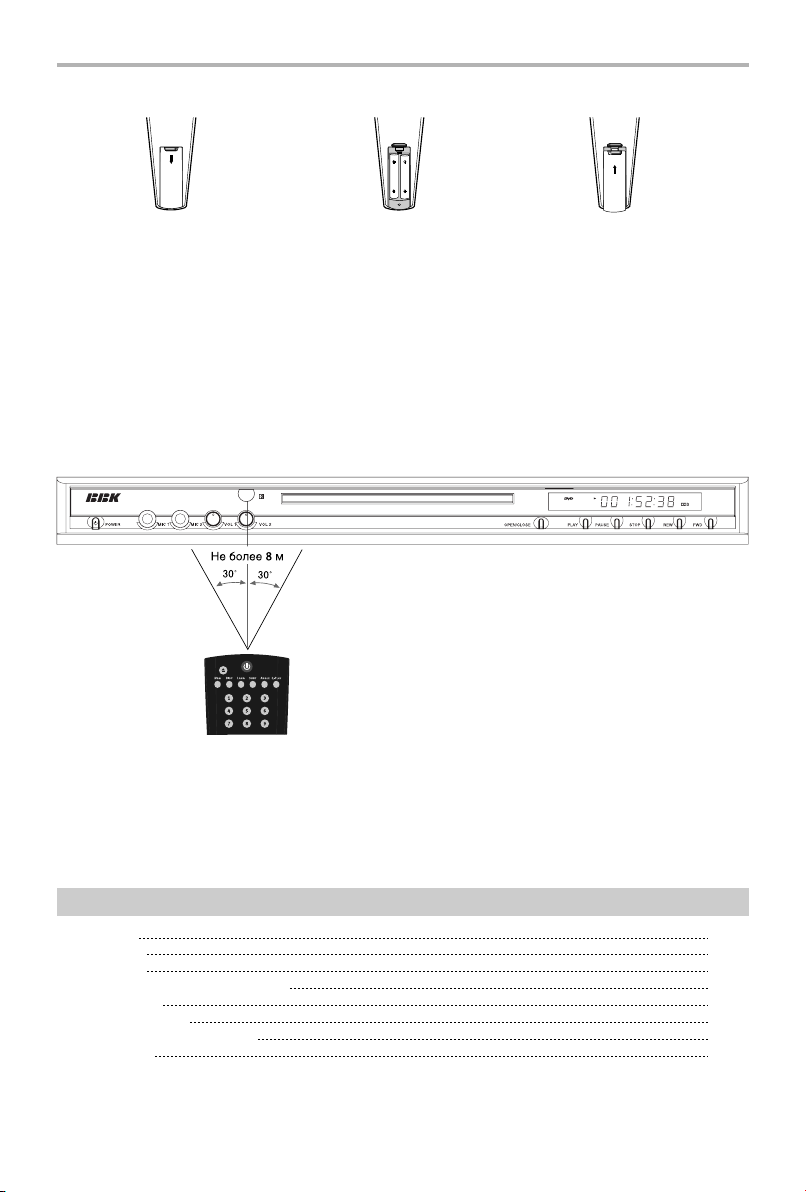

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD−плеера
не превышает 30 градусов и расстояние до DVD−плеера не превышает 8 метров.

3. Закройте крышку.

Предостережения

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней
панели DVD−плеера.

• Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте
одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

Комплектация

DVD−плеер 1 шт.
Аудиокабель 1 шт.
Видеокабель 1 шт.
Пульт дистанционного управления 1 шт.
Батарейка ААА 2 шт.
Гарантийный талон 1 шт.
Руководство по эксплуатации 1 шт.
Караоке−диск 1 шт.

7

ПОДКЛЮЧЕНИЕ

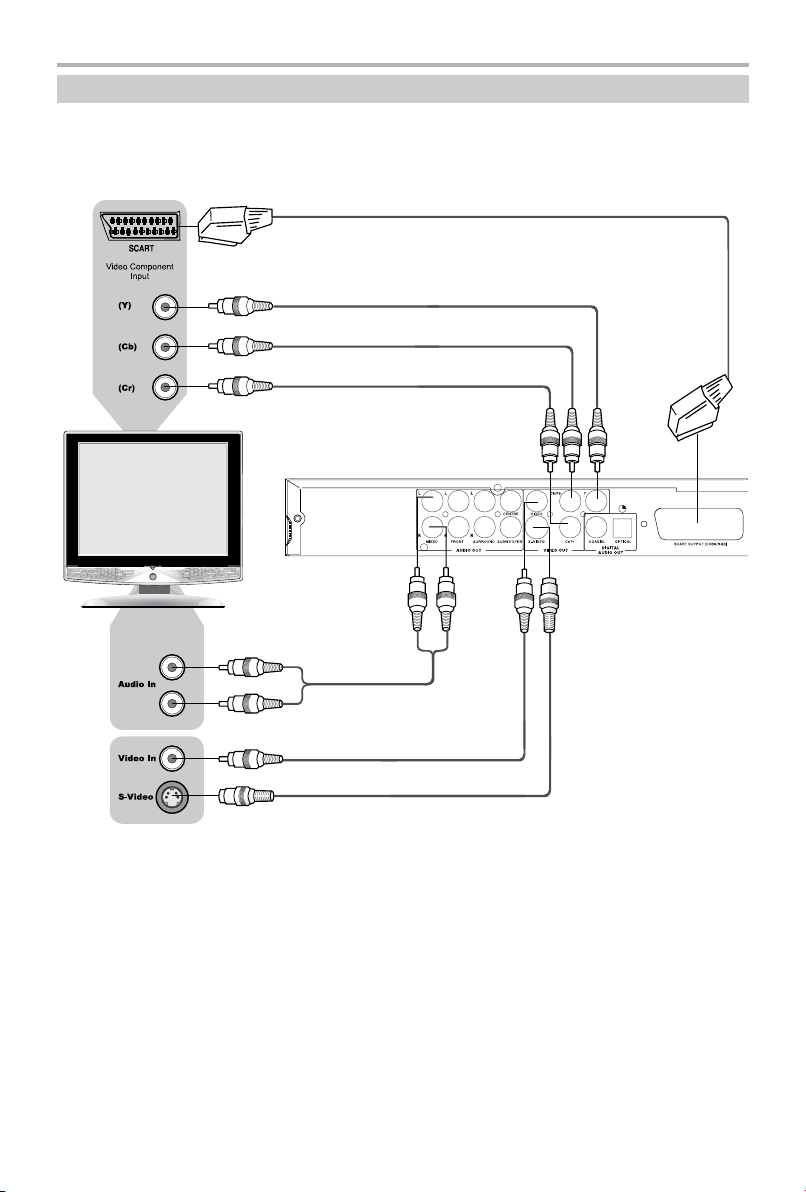

Подключение к телевизору

Предостережение

Перед началом подключения DVD−плеера к другому оборудованию убедитесь, что электропитание
отключено.

Задняя панель

MENU

SOURCE

CH

VOL

Аудиокабель

Видеокабель

S−Video кабель

или

• Чтобы использовать DVD−плеер в режиме изображения с чересстрочной разверткой, установите

соответствующий параметр в меню (подробное описание смотрите на станице 28). Режим изображения
с прогрессивной разверткой не может использоваться, если на выход подается сигнал с чересстрочной
разверткой.

• Если Ваш телевизор оборудован S−Video входом, Вы можете подключить DVD−плеер к телевизору

с помощью S−Video кабеля. S−Video выход и компонентный видеовыход не могут использоваться
одновременно. Установите режим чересстрочной развертки при использовании S−Video выхода
(подробное описание смотрите на странице 28).

• Если Ваш телевизор оборудован компонентным видеовходом, используйте компонентный видеовыход

DVD−плеера для подключения.

• Установите параметр Микширование/Конфигурация в меню настроек звука в режим Моно или Стерео

вместо 5.1 (подробное описание данной операции смотрите на странице 28).

• Если аудиовыход DVD−плеера также подключается к телевизору, то стереофонический аудиовыход

DVD−плеера следует подключить к стереофоническом входу телевизора (Audio In).

• Выход RGB через разъем SCART и выходы Y Cb Cr не могут использоваться одновременно.

При использовании выхода SCART, необходимо установить соответствующий параметр опции
Видеовыход (подробное описание данной операции смотрите на странице 28).

8

ПОДКЛЮЧЕНИЕ

Подключение к телевизору с входом сигнала прогрессивной развертки

LCD TV

20"

SOURCE

CH

• Если Ваш телевизор поддерживает прогрессивную развертку, то используйте Y Pb Pr видеовыход
DVD−плеера для подключения. Переведите плеер в режим изображения с прогрессивной разверткой,
установив в меню соответствующий параметр (подробное описание смотрите на станице 28).

• Установите параметр Микширование/Конфигурация в меню настроек звука в режим Моно или Стерео
вместо 5.1 (подробное описание данной операции смотрите на странице 28).

• Если аудиовыход DVD−плеера также подключается к телевизору, то стереофонический аудиовыход
DVD−плеера следует подключить к стереофоническому входу телевизора (Audio In).

MODEL:

LT2

3­0
0

1

MENU

VOL

Телевизор с поддержкой
прогрессивной развертки

Задняя панель

Аудиокабель

9

ПОДКЛЮЧЕНИЕ

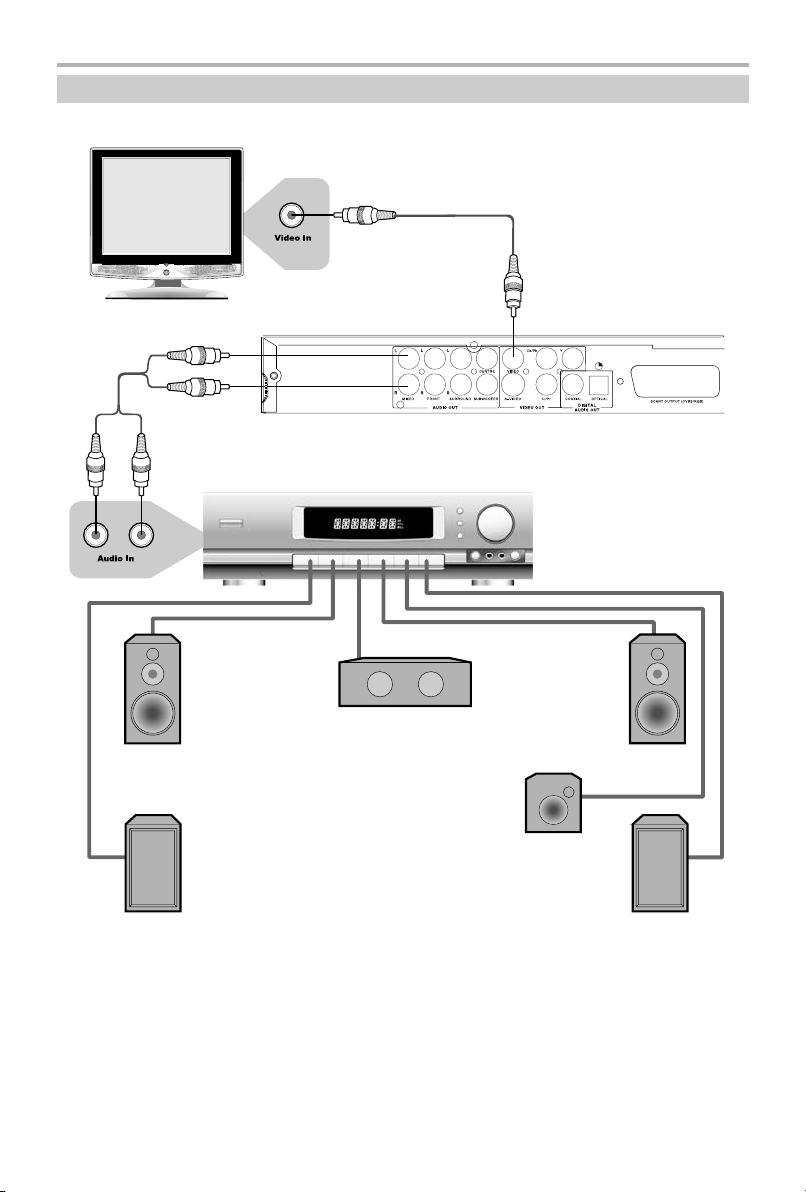

Подключение к усилителю с декодером Dolby Digital Pro Logic Surround

LCD TV

20"

Аудиокабель

SOURCE

CH

MODEL:

3-

LT2

0
0

1

Видеокабель

MENU

VOL

Задняя панель

Усилитель с декодером Dolby Digital Pro Logic Surround

Центральный
громкоговоритель

Левый фронтальный
громкоговоритель

Правый фронтальный

громкоговоритель

Сабвуфер

Левый громкоговоритель
окружающего звука

Правый громкоговоритель

окружающего звука

• Установите параметр Микширование/Конфигурация в меню настроек звука в режим Стерео (подробное
описание данной операции смотрите на странице 28).

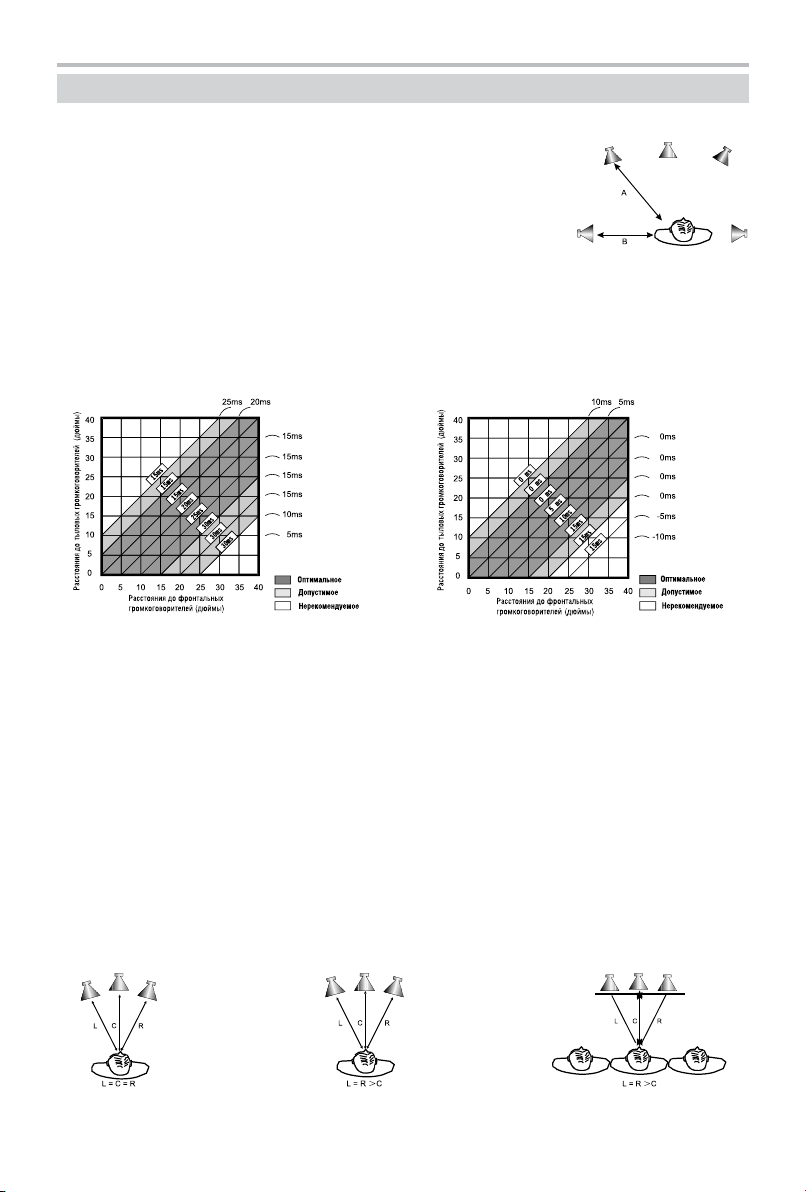

• Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше,
чем между фронтальными громкоговорителями и зрителем. Если расстояние между
громкоговорителями окружающего звука и зрителем значительно меньше расстояния между
фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку
каналов окружающего звука (подробное описание данной операции смотрите на странице 32).

10

ПОДКЛЮЧЕНИЕ

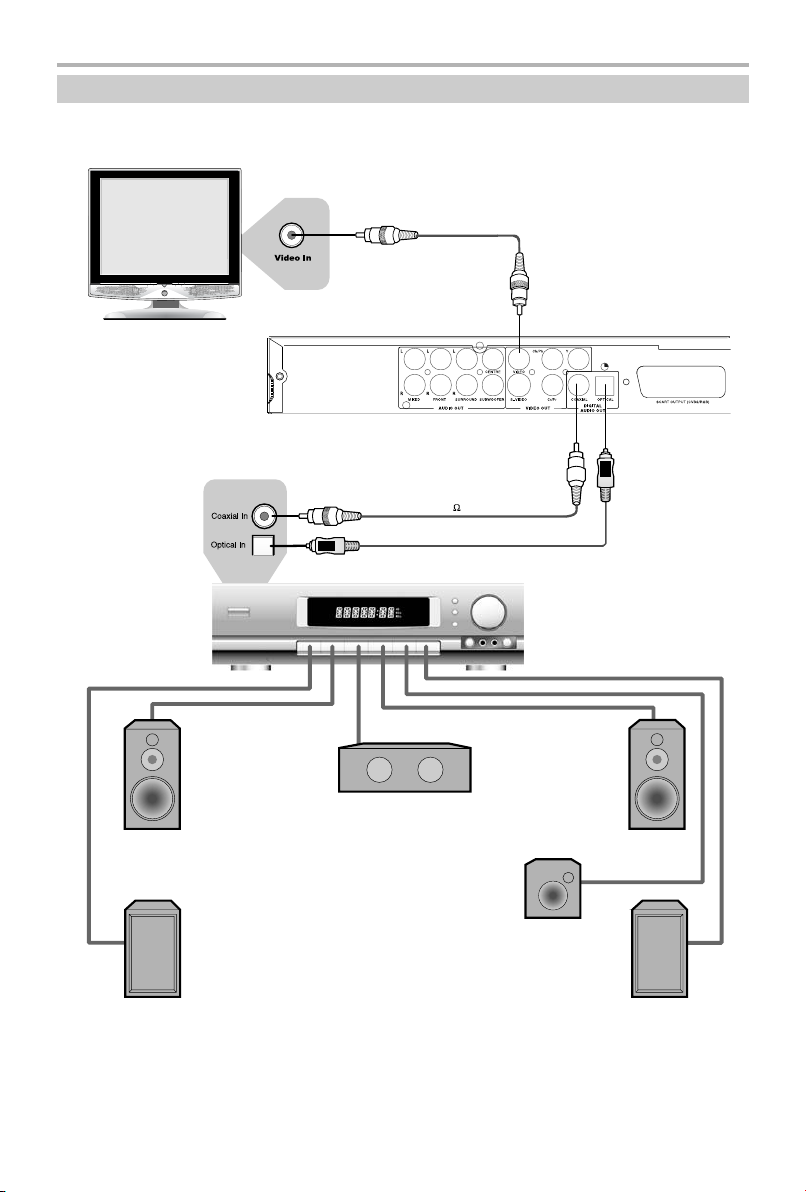

Подключение к усилителю с декодером Dolby Digital или DTS

LCD TV

20"

SOURCE

CH

MODEL:

3-

LT2

0
0

1

Видеокабель

MENU

VOL

или

75 Коаксиальный кабель

Оптический кабель

Усилитель с декодером Dolby Digital или DTS

Задняя панель

Центральный
громкоговоритель

Левый фронтальный
громкоговоритель

Правый фронтальный

громкоговоритель

Сабвуфер

Левый громкоговоритель
окружающего звука

Правый громкоговоритель

окружающего звука

Производится по лицензии Dolby Laboratories. "Dolby" и "DD" торговые марки Dolby Laboratories.
Конфиденциальные неизданные работы. © 1992 − 1997 Dolby Laboratories. Все права защищены.

11

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с аудиовходом 5.1CH

LCD TV

20"

MODEL:

3-

LT2

0
0

1

Видеокабель

MENU

SOURCE

CH

VOL

Задняя панель

Усилитель с входом 5.1CH

Левый громкоговоритель

окружающего звука

Левый фронтальный

громкоговоритель

громкоговоритель

Правый фронтальный

громкоговоритель

СабвуферЦентральный

Правый громкоговоритель

окружающего звука

• Благодаря встроенному декодеру Dolby Digital, DVD−плеер может проигрывать диски, записанные
по технологии Dolby Digital Surround.

• Расстояние от громкоговорителей окружающего звука до слушателей не должно быть меньше,
чем расстояние между фронтальными громкоговорителями и слушателями.

12

ОСНОВНЫЕ ОПЕРАЦИИ

Воспроизведение дисков

1. Нажмите клавишу , чтобы включить устройство.

2. Нажмите на клавишу на верхней панели DVD−плеера.
Лоток для загрузки дисков выдвинется, поместите в него диск
лицевой стороной вверх.

3. Нажмите клавишу еще раз, лоток для дисков закроется.

4. В зависимости от формата диска воспроизведение может начаться автоматически,
или Вам необходимо будет выбрать файл и нажать клавишу или OK.

При проигрывании DVD−диска на экране телевизора появится меню. При проигрывании SVCD−
или VCD2.0−диска на экране появится меню, и устройство перейдет в режим РВС. При проигрывании
CD−, HDCD− или VCD1.1−диска воспроизведение начнется в порядке нумерации треков.

5. Нажмите клавишу для остановки воспроизведения.

6. Нажмите клавишу , чтобы извлечь диск.

7. Нажмите клавишу , чтобы перевести плеер в режим ожидания.

ПРИМЕЧАНИЯ

• Выключите электропитание устройства, если Вы не собираетесь

пользоваться им в течение длительного времени.

• При проигрывании DVD−диска нажмите клавишу дважды

для перехода в режим полной остановки воспроизведения.

Выбор системы цветности

EJECT

STANDBY

PLAY/PAUSE

STOP

Выберите систему цветности устройства в соответствии с системой цветности телевизора.

1. Установите параметр Изображение/ТВ−система в положение PAL,
если телевизор работает в системе PAL. Изображение на экране:

2. Установите параметр Изображение/ТВ−система в положение NTSC,
если телевизор работает в системе NTSC. Изображение на экране:

3. Установите параметр Изображение/ТВ−система в положение Авто,
чтобы выбрать режим автоматического выбора системы, если

PAL

NTSC

АВТО

используется мультисистемный телевизор. Изображение на экране:

ПРИМЕЧАНИЕ

• Некоторые функции или весь диск могут быть воспроизведены некорректно, если выбрана неверная

система цветности. Мы рекомендуем установить систему цветности устройства и телевизора
в режим Авто.

13

ОСНОВНЫЕ ОПЕРАЦИИ

Пауза/нормальное воспроизведение диска

1. Нажмите клавишу в режиме воспроизведения,
чтобы остановить воспроизведение.

2. Нажмите клавишу для нормального воспроизведения.

ПРИМЕЧАНИЕ

• Экран телевизора переходит в режим защиты экрана, если изображение

на экране не меняется в течение приблизительно 2−х минут (в режимах
паузы, остановки, меню, отсутствия диска и т. д.).

DISPLAY

Нажмите клавишу DISP.
Информация о диске появится на экране телевизора.
Последовательно нажимайте клавишу DISP,
чтобы увидеть следующую информацию:

DVD−диск:

Прошло
_:__:__/_:__:__ Раздел __:__

Отображение выкл.

Прошло в эпизоде
_:__:__/_:__:__ Эпизод __:__

PLAY/PAUSE

DISP

CD−, SVCD− или VCD−диск:

Прошло в треке
__:__/__:__ Трек __:__

Отображение выкл.

Всего прошло
__:__/__:__ Трек __:__

Регулировка уровня громкости

1. Нажмите клавишу VOLUME на телевизоре или усилителе,
чтобы отрегулировать звук.

2. Нажмите клавишу VOLUME на пульте дистанционного управления
данного устройства.

• Нажмите клавишу VOLUME+, чтобы увеличить звук.

• Нажмите клавишу VOLUME−, чтобы уменьшить звук.

• Максимальное значение уровня громкости − 20.

14

VOLUME+
VOLUME−

ОСНОВНЫЕ ОПЕРАЦИИ

Отключение звука

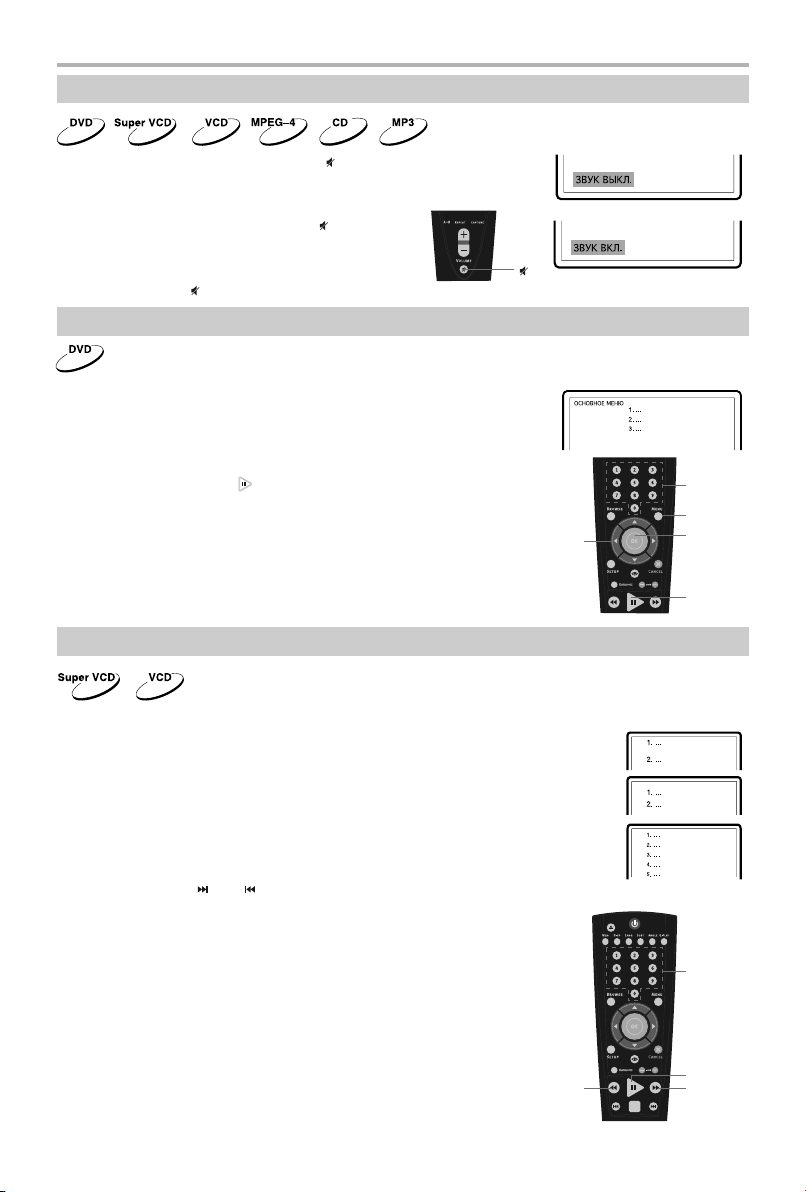

1. Отключение звука. Нажмите клавишу
в режиме воспроизведения, чтобы выключить звук.

2. Включение звука. Нажмите клавишу
еще раз для включения звука.

ПРИМЕЧАНИЕ

• Нажмите клавишу , если звук отсутствует.

Меню проигрывания DVD−дисков

Некоторые DVD−диски имеют собственное меню.

1. Нажмите клавишу MENU, чтобы отобразить меню на экране.
Произведите нужные действия в соответствии с подсказками на экране,
выбирая соответствующие пункты с помощью цифровых клавиш.

2. С помощью клавиш направления выберите нужный трек,
затем нажмите клавишу или ОК.

ПРИМЕЧАНИЕ

• Нажмите клавишу MENU, чтобы вернуться в главное меню.

Переходы между меню различаются для разных дисков.

CURSOR

NUMBER

MENU

OK

PLAY/PAUSE

Функция РВС

Воспользуйтесь функцией РВС при воспроизведении SVCD−, VCD2.0−дисков с функцией РВС.

1. Главное меню на экране телевизора:

Нажмите цифровую клавишу для выбора.
Например, выберите главное меню 1.
Изображение на экране телевизора:

2. На экране телевизора появится подменю после входа в главное меню 1.

3. Нажмите клавишу или , чтобы перейти к нужной странице.

4. Нажмите цифровую клавишу, чтобы выбрать пункт
подменю. Например, нажмите клавишу 5,
чтобы начать воспроизведение с 5−го трека.

5. Нажмите клавишу CANCEL, чтобы вернуться
в подменю. Нажмите клавишу CANCEL еще раз,
чтобы вернуться в главное меню.

6. Нажмите клавишу MENU, чтобы выключить
функцию РВС и перейти в режим нормального
воспроизведения.

PREV

15

NUMBER

PLAY/PAUSE
NEXT

ОСНОВНЫЕ ОПЕРАЦИИ

Непосредственный выбор раздела или трека с помощью цифровых клавиш

1. Вставьте диск, после того как DVD−плеер начнет чтение, нажмите цифровую клавишу, чтобы выбрать
раздел или трек. Переход между выбором раздела или трека осуществляется с помощью клавиш
ВЛЕВО и ВПРАВО.

2. Если номер раздела/трека <10, нажмите клавишу 1–9. Например выберите трек 7:

3. Если номер раздела/трека >10, нажмите цифровую клавишу 1–9, затем снова цифровую клавишу 0–9.
Например, выберите трек 16:

1 + 6

ПРИМЕЧАНИЕ

• При воспроизведении VCD− или VCD2.0−дисков эта функция доступна

только при выключенном режиме РВС. Если режим РВС включен,
для выбора трека войдите в главное меню диска, нажатием клавиши CANCEL.

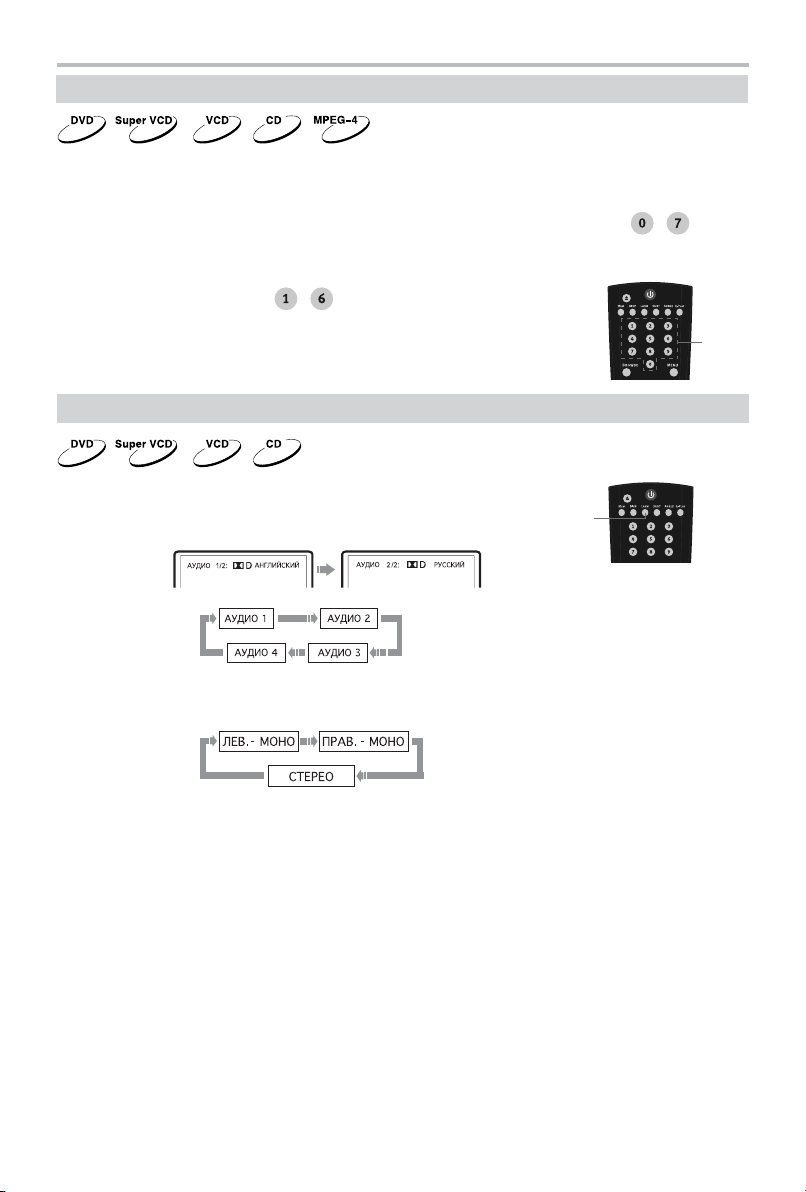

Выбор языка/аудиоканала

Нажмите клавишу LANG.
Вы можете выбрать желаемый язык при воспроизведении DVD−
или SVCD−диска, записанного с поддержкой нескольких языков.

DVD−диск:

SVCD−диск:

LANG

0 + 7

NUMBER

Дубляж некоторых VCD− и SVCD−дисков выделяется в отдельный звуковой канал, что дает возможность
при воспроизведении таких дисков выбирать звуковое сопровождение на языке, который Вы
предпочитаете в моно− или стереорежиме.

VCD−, CD−диски:

ПРИМЕЧАНИЯ

• Наличие языков зависит от записи конкретного диска.

• При воспроизведении DVD−Audio или DVD−Video дисков нажатие клавиши переключения языков
может вызвать повторное воспроизведение текущего трека.

16

ОСНОВНЫЕ ОПЕРАЦИИ

Функция Q−PLAY (быстрое воспроизведение)

Некоторые DVD−диски записаны с блоками "непропускаемой" рекламы
или другой информации. Чтобы после загрузки диска перейти непосредственно
к воспроизведению самого фильма, Вам необходимо воспользоваться
функцией "Q−Play".

Нажмите клавишу Q−PLAY после загрузки DVD−диска, чтобы сразу перейти
непосредственно к просмотру фильма.

ПРИМЕЧАНИЕ

• При воспроизведении некоторых дисков, в связи с особенностью их записи данная функция может
не работать.

Q−PLAY

17

ВОСПРОИЗВЕДЕНИЕ

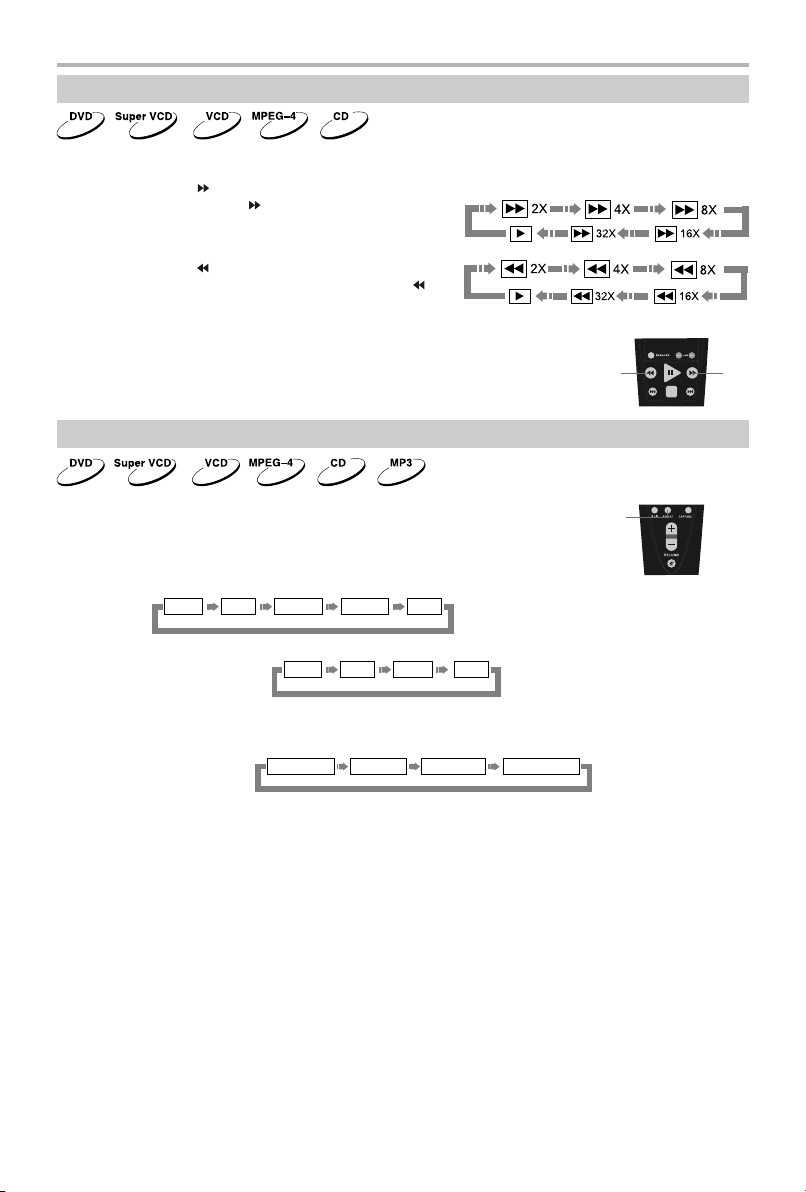

Ускоренное воспроизведение

Вы можете использовать ускоренное воспроизведение вперед и назад, чтобы найти нужный фрагмент
в режиме воспроизведения.

1. Нажмите клавишу , чтобы плеер начал ускоренное воспроизведение вперед.
Каждое нажатие клавиши изменяет скорость
воспроизведения DVD−, SVCD−, VCD−, MPEG−4−,
CD−дисков в следующей последовательности:

2. Нажмите клавишу , чтобы плеер начал ускоренное
воспроизведение назад. Каждое нажатие клавиши
изменяет скорость воспроизведения
DVD−, SVCD−, VCD−, MPEG−4−, CD−дисков
в следующей последовательности:

ПРИМЕЧАНИЕ

• Реальная скорость перемотки некоторых MPEG−4−дисков может не всегда

соответствовать коэффициенту перемотки.

Повторное воспроизведение

REW

FWD

Функция повторного воспроизведения позволяет Вам повторять
определенный раздел, эпизод, трек или диск.

REPEAT

При каждом нажатии клавиши REPEAT на экране отображается
следующая информация:

DVD−диск:

SVCD−, VCD− или CD−диск:

Выкл. A−B ВсеЭпизод Раздел

Выкл. A−B ВсеТрек

Для SVCD− и VCD2.0−дисков эта функция доступна только при выключенном режиме РВС.
Для VCD1.1− и CD−дисков эта функция доступна в обоих режимах.

MP3− или MPEG−4−диск:

Откл. повтор

По файлу

Повт. файл

Повторить все

18

ВОСПРОИЗВЕДЕНИЕ

Повтор выбранного фрагмента

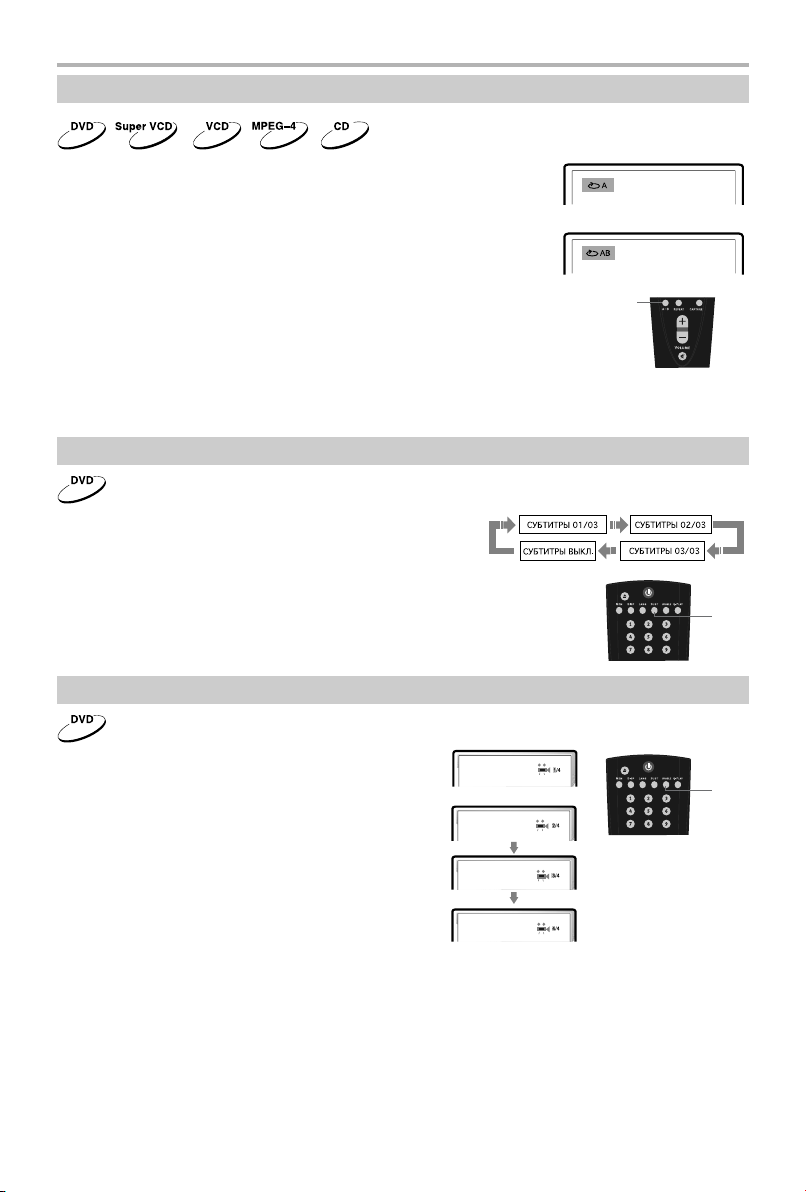

1. Во время нормального воспроизведения нажмите клавишу А−В,
чтобы выбрать точку А (начало выбираемого участка).
Информация на экране:

2. Повторным нажатием клавиши А−В выберите точку В
(конец выбираемого участка). Информация на экране:

DVD−плеер автоматически вернется к точке А, чтобы повторно
воспроизвести выбранный фрагмент (А−В).

3. Нажмите клавишу А−В еще раз, чтобы перейти
в режим нормального воспроизведения.

ПРИМЕЧАНИЯ

• Эта функция не доступна для некоторых дисков.

• Фрагмент может быть выбран только в пределах одного трека в режиме РВС.

Выбор субтитров

Нажмите клавишу SUBT. При воспроизведении DVD−дисков,
записанных с субтитрами на разных языках, Вы можете выбрать
язык субтитров. Каждое нажатие клавиши SUBT изменяет язык
субтитров, как показано на рисунке:

Количество доступных языков может достигать 32 для DVD−дисков,
но при этом оно зависит от записи конкретного диска.

Выбор ракурса

1. Нажмите клавишу ANGLE. Информация на экране:

Выберите другой ракурс с помощью клавиши ANGLE.
Изображение на экране будет меняться,
как показано на рисунке:

A−B

SUBT

ANGLE

2. Чтобы вернуться в режим нормального воспроизведения, нажимайте клавишу ANGLE,
пока не вернетесь к значению по умолчанию.

ПРИМЕЧАНИЯ

• Количество возможных ракурсов зависит от записи конкретного DVD−диска. Вы можете выбрать

любое значение из всех возможных.

• Эта функция доступна только для дисков, записанных с поддержкой различных ракурсов.

19

ВОСПРОИЗВЕДЕНИЕ

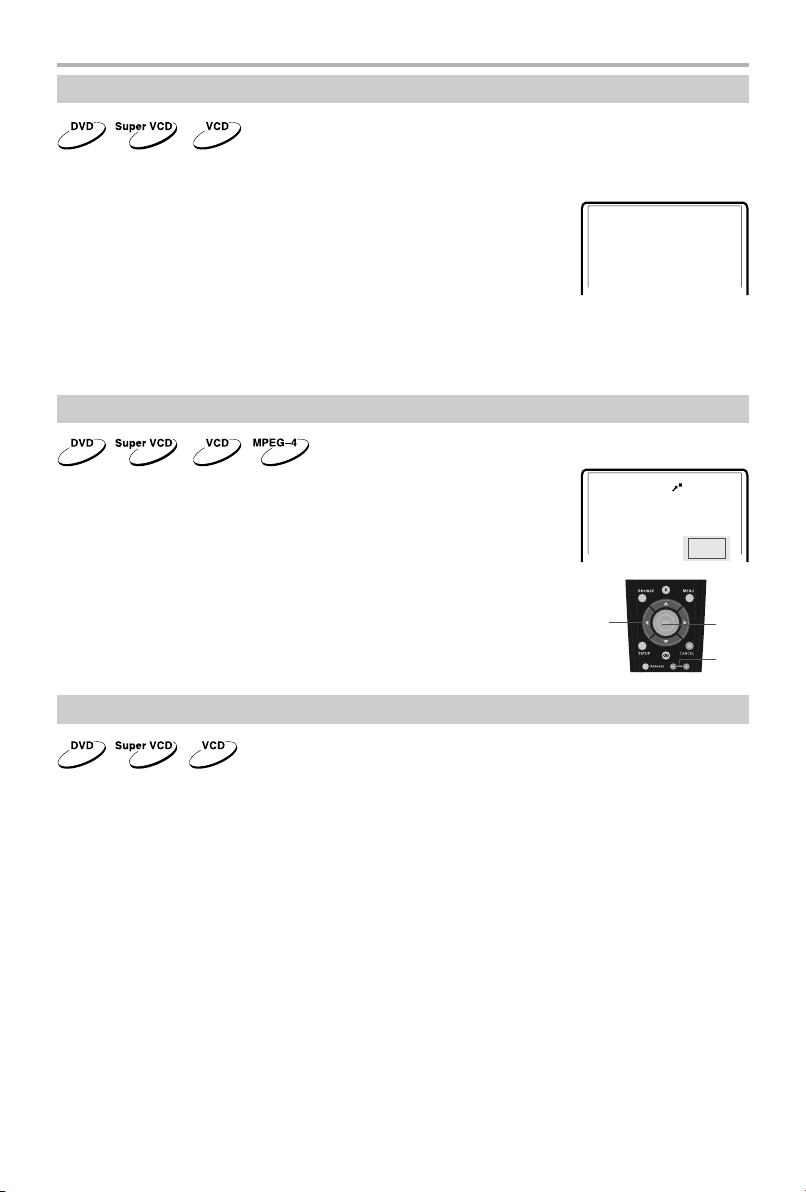

Сохранение последнего места остановки на диске

С помощью данной функции Вы можете сохранить последнее место остановки на диске, и затем,
в последствии, начать воспроизведение с сохраненного момента.

1. В режиме воспроизведения нажмите клавишу MEM в тот момент,
когда Вы хотите приостановить просмотр этого диска.
Изображение на экране:

2. После этого откройте лоток с диском или переведите аппарат в режим ожидания.

3. В начале следующего просмотра нажмите клавишу MEM для воспроизведения с сохраненного
момента на диске.

4. Нажмите любую другую клавишу для воспроизведения с начала диска.

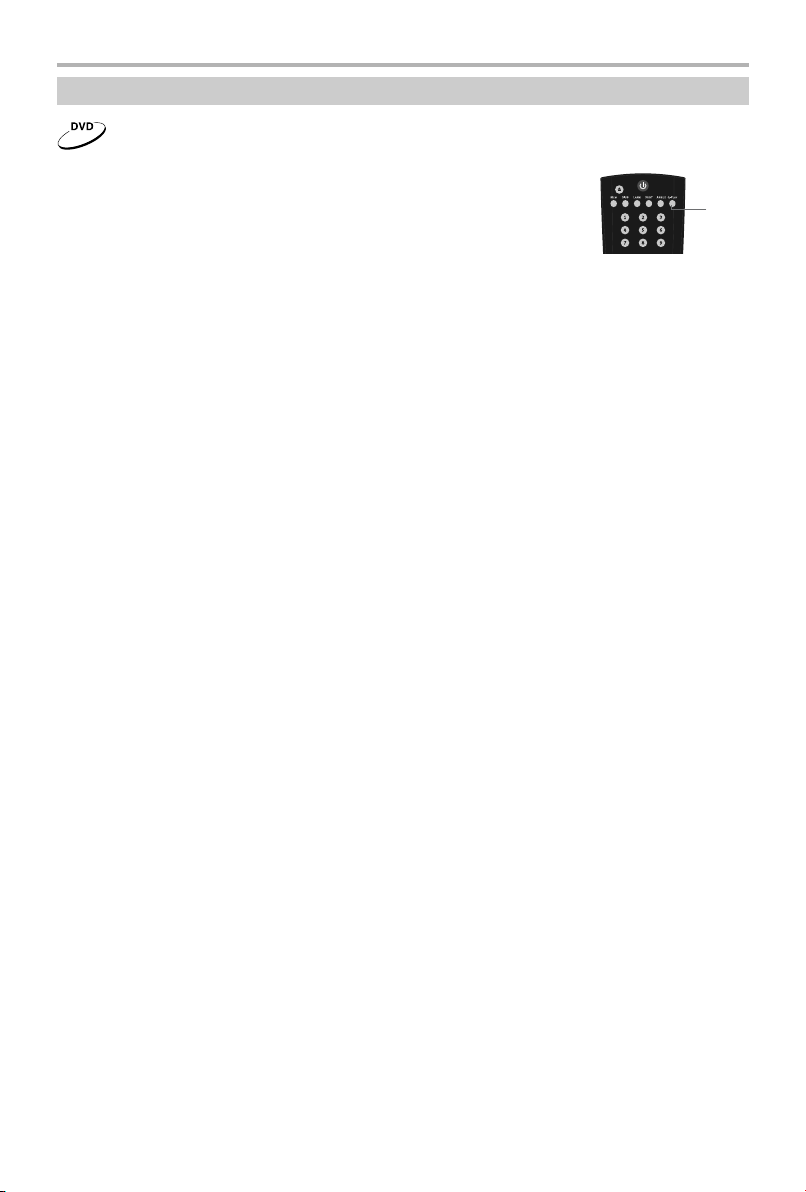

Увеличение/уменьшение изображения

Сохранение места…

1. В режиме воспроизведения нажмите клавишу ZOOM+.
Изображение на экране телевизора:
Изображение увеличено в 1.2 раза.

1. 2

2. С каждым последующим нажатием клавиши ZOOM+ масштабирование
изображения будет осуществляться в следующем порядке:
x1.2, x1.3, x1.5, x2, x2.5, x3, x3.5, x4.

3. При нажатии на клавишу ZOOM+ еще раз изображение вернется
к первоначальному размеру.

4. При нажатии на клавишу ZOOM− будет осуществляться возврат
на предыдущий уровень масштабирования.

CURSOR

Сохранение картинки в качестве заставки

С помощью данной функции Вы можете сохранить любое изображение на экране в качестве фона
DVD−плеера, которое появляется при отсутствии диска или при загрузке диска.
Для сохранения картинки нажмите клавишу CAPTURE. Выбор между стандартным фоном и сохраненным
фоном осуществляется через настройки DVD−плеера.

ПРИМЕЧАНИЯ

• Иногда при сохранении фона сохраняемое изображение может "размываться".

• Данная функция не доступна при воспроизведении DVD−Audio− и MPEG−4−дисков.

• Сохранение картинки невозможно, если используется функция масштабирования изображения.

OK

ZOOM

20

ВОСПРОИЗВЕДЕНИЕ

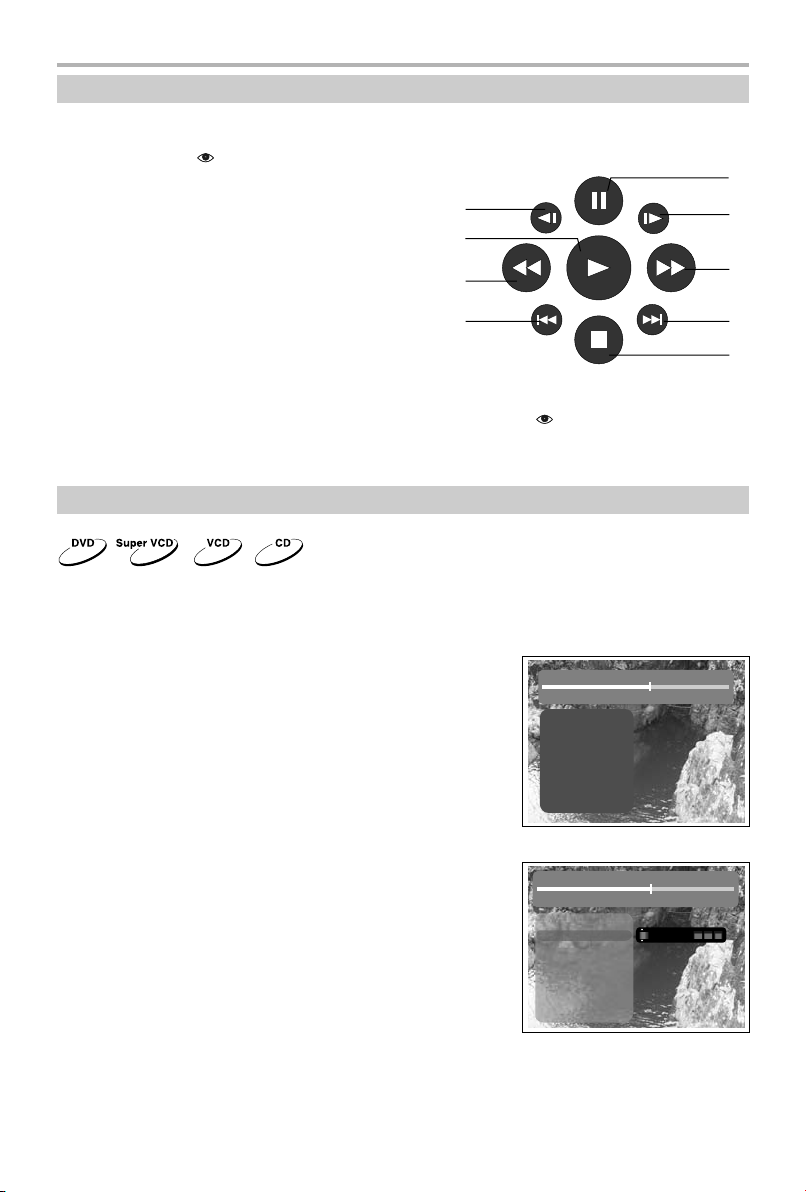

Виртуальная панель управления

Данная функция предназначена для более удобного управления DVD−плеером во время просмотра
фильмов.

1. Нажмите клавишу . На экране появится изображение панели управления как показано на рисунке.

: Замедленное воспроизведение назад
; Нормальное воспроизведение
< Ускоренное воспроизведение назад
= Переход к предыдущему треку
> Стоп
? Переход к последующему треку
@ Ускоренное воспроизведение вперед
A Замедленное воспроизведение вперед
B Пауза

2. Используя клавиши направления, выберите клавишу на виртуальном пульте управления
и нажмите OK для подтверждения выбора.

3. Чтобы отключить виртуальную панель управления, нажмите клавишу .
Функция "Виртуальной панели управления" доступна исключительно при воспроизведении
DVD−, SVCD− или VCD−дисков.

Браузер треков

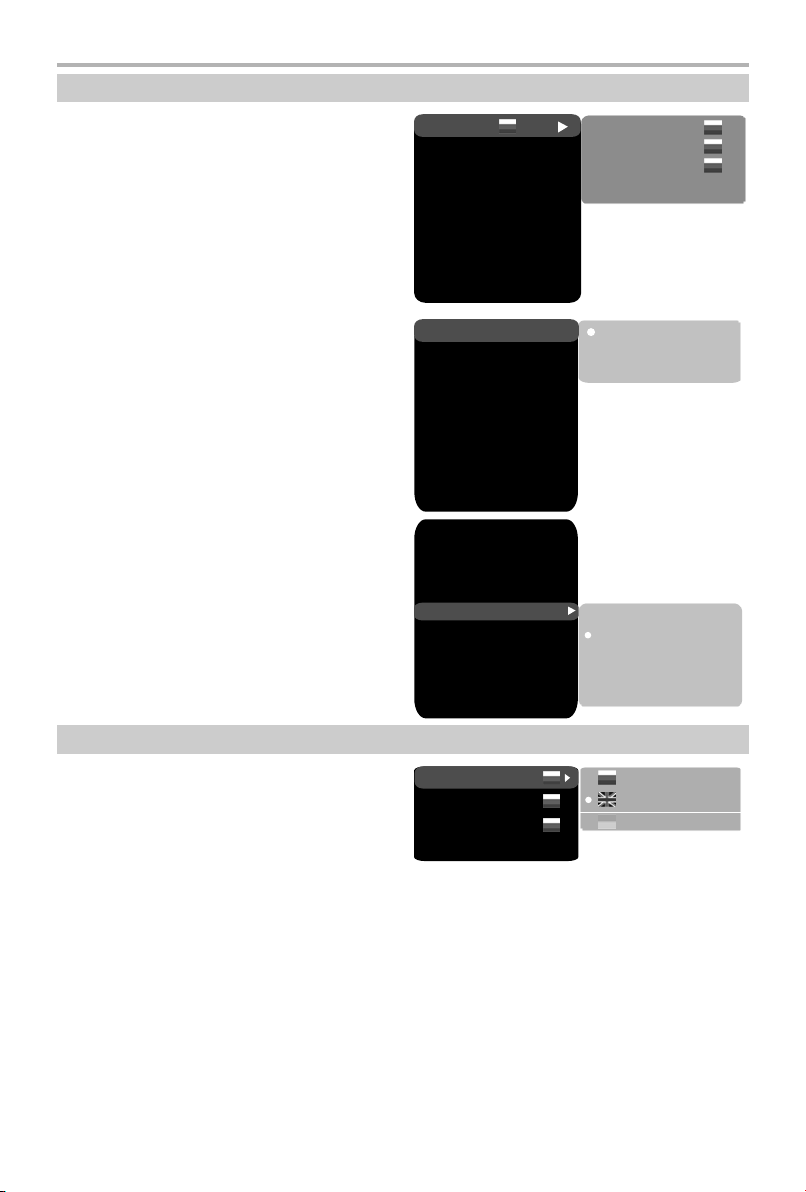

Данный интерфейс позволяет получить одновременный доступ к таким функциям и информации,
как раздел, эпизод, дубляж, субтитры, ракурс, масштаб, повторное воспроизведение и отображение
времени.

DVD−диск:

Нажмите клавишу BROWSE на пульте ДУ плеера.
Изображение на экране:

:

;

<

=

00:01:33

Раздел 2 из 9
Эпизод 2 из 5

Язык Выкл.
Субтитры
Ракурс 1 из 4
Масштаб 100%
Повтор Выкл.

01

05

00:22:23

B

A

@

?

>

С помощью клавиш направления (ВВЕРХ и ВНИЗ) выберите
необходимый пункт. Например, выберите пункт Эпизод,
нажмите OK для подтверждения.
Введите номер эпизода с помощью цифровых клавиш.
Например, нажмите 0 и 2, DVD−плеер начнет воспроизведение
со второго эпизода.
Номер вводимого раздела не должен превышать количества
эпизодов.

21

01

00:01:33 00:22:23

Раздел 2 из 9
Эпизод 2 из 5

Язык Выкл.
Субтитры
Ракурс 1 из 4
Масштаб 100%
Повтор Выкл.

02 из 05

00:00:14

05

ВОСПРОИЗВЕДЕНИЕ

SVCD−диск:

Нажмите клавишу BROWSE на пульте ДУ плеера.
Изображение на экране:

VCD−диск:

Нажмите клавишу BROWSE на пульте ДУ плеера.
Изображение на экране:

CD−диск:

Нажмите клавишу BROWSE на пульте ДУ плеера.
Изображение на экране:

Чтобы отключить функцию «Браузера», нажмите клавишу BROWSE.

ПРИМЕЧАНИЕ

• Выбор параметров можно осуществлять только в режиме

воспроизведения.

01

00:01:33 00:22:23

Раздел 2 из 9
Эпизод 2 из 5

Язык Выкл.

Масштаб 100%
Повтор Выкл.

01

00:01:33 00:22:23

Эпизод 2 из 5

Масштаб 100%
Повтор Выкл.

02

00:01:33 00:22:23

Трек 2 из 13

Повтор Выкл.

02 из 05

02 из 05

02 из 13

00:00:14

00:00:14

00:00:14

05

05

12

Воспроизведение с заданного момента

Введите раздел, эпизод, трек или время, и воспроизведение начнется с выбранного момента.

1. Нажмите клавишу BROWSE. С помощью клавиш ВВЕРХ и ВНИЗ выберите раздел, эпизод или трек
и нажмите ВПРАВО.

2. С помощью цифровых клавиш введите номер раздела, эпизода или трека.

3. Чтобы подсветить время раздела, эпизода или трека, нажмите клавишу ВПРАВО, затем с помощью
цифровых клавиш введите часы, минуты, секунды.

4. Нажмите клавишу OK для подтверждения.

22

ВОСПРОИЗВЕДЕНИЕ

Воспроизведение MP3−, JPEG−, MPEG−4−файлов

MP3 − это международный стандарт сжатия аудиоданных, позволяющий сжимать аудиосигнал в 12 раз.
При использовании формата MP3 на одном CD−диске может храниться более 600 минут музыки
(более 170 песен). При этом качество звука MP3−диска практически соответствует качеству
аудиоCD−диска.

JPEG (Joint Photographic Expert Group) − алгоритм сжатия изображений, широко используемый
во всем мире и обеспечивающий очень высокую степень сжатия исходного материала. Изображения
в таком формате могут обрабатываться любыми графическими редакторами и занимают в 15 − 20 раз
меньше места, чем исходные изображения.

MPEG−4 − стандарт, разработанный для передачи аудио−, видеоинформации по каналам с низкой
пропускной способностью. Данный стандарт завоевал популярность благодаря тому, что позволил
размещать полнометражные фильмы в достаточно хорошем качестве всего на одном компакт−диске,
а также позволил осуществлять обмен видеофайлами через интернет.

Благодаря процессору с декодерами, данный DVD−плеер может воспроизводить файлы данных
форматов, используя один графический интерфейс.

\

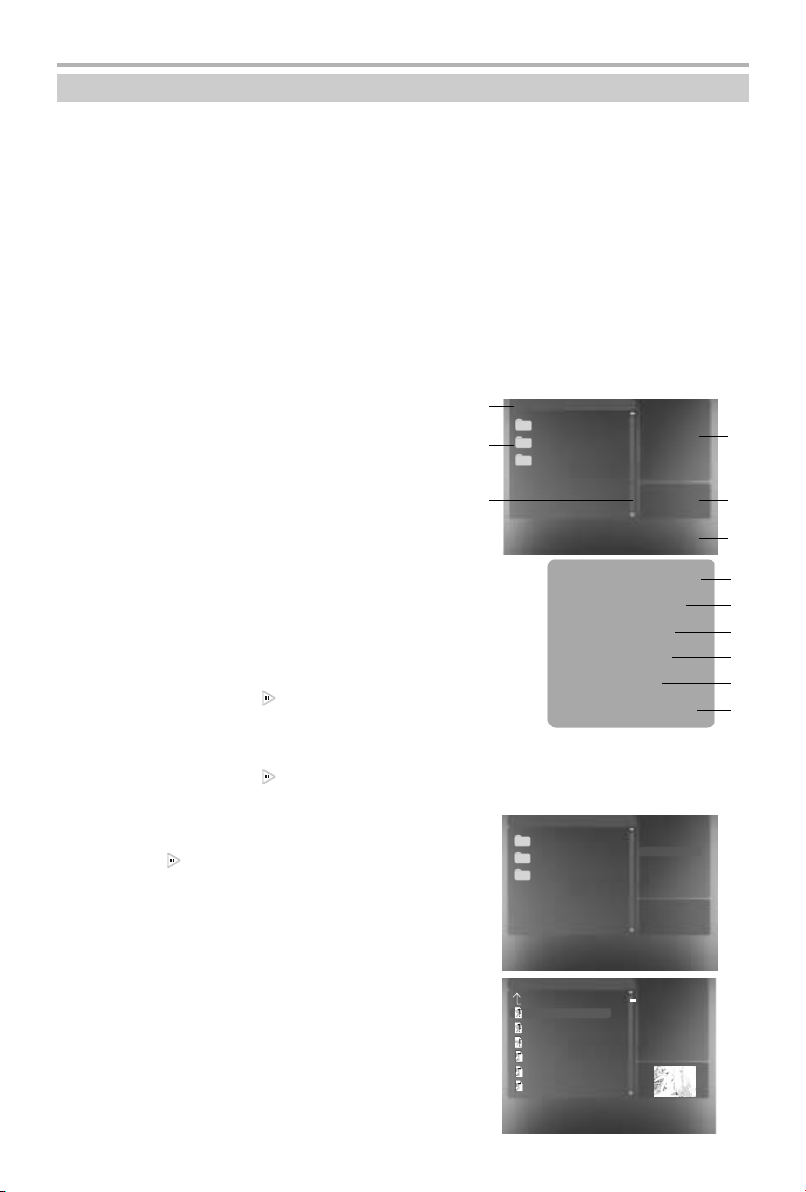

: Окно директорий. Отображает текущую директорию.
; Окно файлов. Отображает содержимое директорий.
< Полоса прокрутки. Отображает положение файла

в директории.

:

JPG

;

MP3

Mix

= Окно настроек воспроизведения файлов.
> Окно предварительного просмотра. Предварительный

просмотр JPEG−файлов.

<

? Информационное окно.

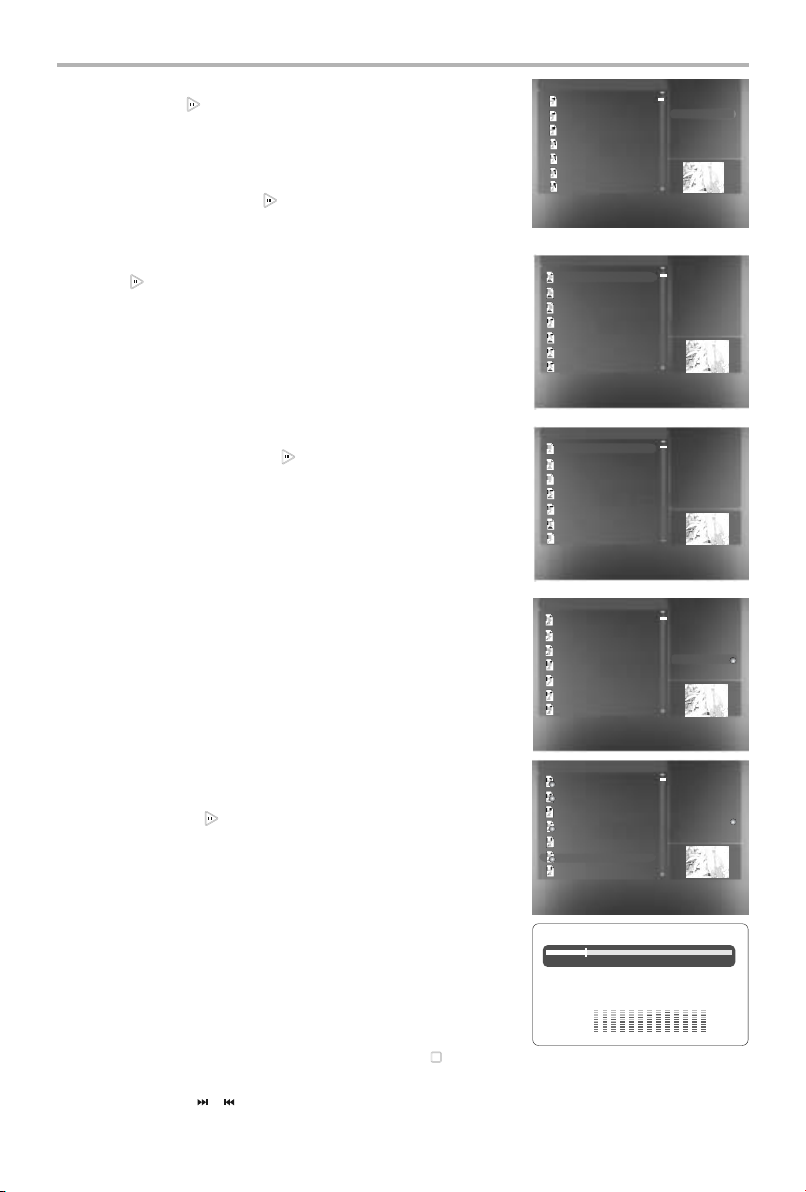

Окно настроек воспроизведения файлов:

Нажмите клавишу ВПРАВО, чтобы зайти в окно настроек
воспроизведения файлов. С помощью клавиш ВВЕРХ
и ВНИЗ выберите необходимый пункт, затем
нажмите OK для подтверждения.

: Все типы дисков

Воспроизведение поддерживаемых форматов файлов.

При каждом нажатии клавиши формат файла будет
меняться по кругу.

Все типы дисков
Слайд 05 сек
Играть папку
Откл. повтор
Плейлист…
Проигрыватель

Все типы дисков – Аудио – Картинка – К+В – А+К – А+В – Видео
; Слайд

Выберите скорость воспроизведения JPEG−файлов.

При каждом нажатии клавиши скорость воспроизведения JPEG−файла будет меняться по кругу.
Слайд 05 сек – Слайд 10 сек – Слайд 15 сек – Слайд 20 сек – Слайд 25 сек – Слайд 30 сек
< Играть папку

Выберите Играть папку или Играть диск.

• 1. Для выбора воспроизведения папки нажмите
клавишу

\

JPG

MP3

Mix

Все типы дисков
Слайд 05 сек
Играть папку
Откл. повтор
Плейлист…
Проигрыватель

JPEG
Слайд 05 сек
Играть папку
Откл. повтор
Плейлист…
Проигрыватель

=

>

?

:

;

<

=

>

?

2. Нажмите клавишу ВЛЕВО для перехода в окно
файлов. С помощью клавиш ВВЕРХ и ВНИЗ
выберите необходимую директорию, затем
нажмите OK для подтверждения.

3. Нажмите клавишу MENU для выхода в меню директорий.

23

007~11 600 X 463

\JPG\

..
007~1

007~10
007~11
007~12
007~13
007~14

007~11 600 X 463

JPEG
Слайд 05 сек
Играть папку
Откл. повтор
Плейлист…
Проигрыватель

ВОСПРОИЗВЕДЕНИЕ

• 1. Для выбора воспроизведения диска в целом нажмите
на клавишу .

2. Нажмите клавишу ВЛЕВО для перехода в окно файлов.
С помощью клавиш ВВЕРХ и ВНИЗ выберите
необходимый файл, затем нажмите OK для подтверждения.

= Откл. повтор

Выберите тип повтора при воспроизведении.

При каждом нажатии клавиши тип повтора
при воспроизведении будет меняться по кругу. При нахождении
параметра в положении Откл. повтор файлы будут
воспроизводиться в нормальной последовательности без повтора.

• Для повторного воспроизведения одного файла нажмите
клавишу один раз.

• Для повторного воспроизведения всего списка файлов
в директории нажмите клавишу еще раз.

> Плейлист
Для создания плейлиста в окне настроек с помощью клавиш
ВВЕРХ и ВНИЗ выберите пункт Плейлист. Нажмите клавишу OK
для создания программируемого списка файлов.

Все типы дисков

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~11 600 X 463

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

Слайд 05 сек
Играть диск
Откл. повтор
Плейлист…
Проигрыватель

JPEG
Слайд 05 сек
Играть диск
Повт. файл
Плейлист…
Проигрыватель

JPEG
Слайд 05 сек
Играть диск
Повторить всё
Плейлист…
Проигрыватель

JPEG
Слайд 05 сек
Играть диск
Повторить всё
Плейлист…
Проигрыватель

Нажмите клавишу ВЛЕВО для перехода в окно файлов.
С помощью клавиш ВВЕРХ и ВНИЗ выберите необходимый
файл, затем нажмите OK для занесения его в список.
После этого нажмите для воспроизведения созданного
плейлиста.
Для отключения плейлиста выберите его в окне настроек
и нажмите клавишу OK.

? Проигрыватель
При воспроизведении MP3− или WMA−файла в окне настроек
с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт Проигрыватель
и нажмите клавишу OK, после этого появится информация
о проигрываемом файле.
Для отключения проигрывателя нажмите клавишу MENU.

ПРИМЕЧАНИЯ

• При воспроизведении файлов JPEG нажмите клавишу , чтобы остановить просмотр.
После этого все файлы JPEG будут отображены на экране. На экране умещается 12 картинок.
Остальные картинки будут отображены в следующем окне. Переход по страницам производится
с помощью клавиш и . Также можете выбрать нужную картинку с помощью цифровых
клавиш или клавиш направления. Нажмите OK для подтверждения.

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

02:46

Альбом:
Жанр:
Битрейт: 128 Кбит/с

JPEG
Слайд 05 сек
Играть диск
Повторить всё
Плейлист…
Проигрыватель

24

07:12

ВОСПРОИЗВЕДЕНИЕ

• С помощью клавиш направления Вы можете вращать картинку при воспроизведении файлов JPEG.

• С помощью клавиши SUBT при воспроизведении файлов JPEG Вы можете изменить режим
отображения на экране.

• Для перехода в окно выбора файлов нажмите клавишу MENU.

• Не все файлы, соответствующие стандарту MPEG−4, могут воспроизводиться данным устройством.
Некоторые файлы могут не читаться из−за особенностей их кодирования или записи.

Воспроизведение караоке−дисков

Караоке−диск − это диск в формате DVD, VCD или CD+G, на котором записана музыка
и субтитры, показывающие пользователю, в какой момент нужно начинать петь тот или иной
фрагмент песни. Для пения необходимо использовать микрофон (не входит в стандартную
комплектацию).

1. Вставьте караоке−диск в DVD−плеер, воспроизведение начнется автоматически.

2. Включите микрофон в разъем MIC.

3. С помощью цифровых клавиш выберите нужную песню.

ПРИМЕЧАНИЯ

• Для наиболее полной реализации всех возможностей караоке−дисков используйте стереофоническую
акустическую систему. При воспроизведении звука монофоническим телевизором часть функций
работать не будет.

• Воспроизведение караоке−дисков возможно через аналоговые аудиовыходы FRONT L
(фронтальный левый) и FRONT R (фронтальный правый), а также MIXED L (микшированный левый)
и MIXED R (микшированный правый).

• Воспроизведение караоке−дисков невозможно через цифровые аудиовыходы.

• DVD−плеер воспроизводит караоке−диски в форматах DVD, VCD и CD+G
и не воспроизводит диски в специализированных форматах (например, LG Karaoke).

Система КАРАОКЕ+

Данный DVD−плеер оборудован системой КАРАОКЕ+, использование которой значительно расширяет
возможности стандартной функции караоке. Для реализации этих расширенных возможностей
необходимы караоке−диски с логотипом КАРАОКЕ+. При использовании обычных караоке−дисков
система КАРАОКЕ+ работает как обычная функция караоке.

Основные особенности системы КАРАОКЕ+

Караоке−диски для системы КАРАОКЕ+ записаны особым образом: музыка и бэк−вокал записаны
в левом канале, а солист − в правом. Это позволяет регулировать громкость голоса солиста.
Вы можете петь с солистом дуэтом или использовать его в качестве гида, пока Вы учите песню,
постепенно уменьшая громкость его голоса до тех пор, пока не сможете петь самостоятельно.

Система КАРАОКЕ+ позволяет осуществлять Автоматический Контроль Голоса (АКГ): при включенной
функции АКГ голос солиста отключается в тот момент, когда Вы начинаете петь в микрофон,
и включаются снова, как только Вы заканчиваете петь. Эта полезная функция используется, в основном,
когда поющий разучивает песню. Необходимо помнить, что функция АКГ работает только
с караоке−дисками для системы КАРАОКЕ+ и не работает с обычными караоке−дисками.

Система КАРАОКЕ+ позволяет регулировать уровень Эхо: добавлять глубину и резонанс голосу
поющего, не затрагивая музыку. Это достигается путем создания второстепенного контролируемого
отклика голоса поющего.

Управление основными функциями системы КАРАОКЕ+

1. Нажмите клавишу KARAOKE, чтобы попасть в меню системы КАРАОКЕ+,

на экране появится изображение:

2. С помощью клавиш направления выберите нужный пункт меню и измените

значение параметра, если это требуется.

3. Нажмите клавишу KARAOKE для выхода из меню системы КАРАОКЕ+.

4. Настроить параметры КАРАОКЕ+ Вы можете также через меню плеера

(подробное описание сморите на странице 30).

Микрофон:
включение/выключение функций микрофона.

Возможные значения: Вкл., Выкл.
Значение по умолчанию: Вкл.

Фонограмма: функции.

Возможные значения: Фонограмма L,
Фонограмма R, АКГ вык., Без солиста.
Значение по умолчанию: Без солиста.

Микрофон Вкл. Вкл.

Фонограмма Нет Выкл.

Громкость

Эхо

KARAOKE

25

ВОСПРОИЗВЕДЕНИЕ

Громкость: уровень громкости микрофона.

С помощью клавиш ВВЕРХ и ВНИЗ установите требуемый
уровень громкости микрофона, затем нажмите OK
для подтверждения.

Микрофон 4

Эхо: уровень эха.

С помощью клавиш ВВЕРХ и ВНИЗ установите требуемый
уровень эха, затем нажмите OK для подтверждения.

Все караоке−диски для системы КАРАОКЕ+ записаны особым способом: в одном из каналов записана
фонограмма с голосом ("плюсовая фонограмма"), а в другом − та же самая фонограмма без голоса
("минусовая фонограмма"). В зависимости от записи конкретного диска для активации функции АКГ
необходимо выбрать режим Фонограмма L/Фонограмма R (караоке−диск в формате DVD, VCD, CD+G).

VCD−, CD+G−диски:

Фонограмма L: Сообщает устройству, что "плюсовая фонограмма" записана в левом канале.
При отсутствии сигнала с микрофона на выходах дублируется сигнал левого канала фонограммы
(звучит песня с голосом), при появлении сигнала (когда человек начинает петь) воспроизведение
автоматически переключается на правый канал (звучит только аккомпанемент).

Фонограмма R: Сообщает устройству, что "плюсовая фонограмма" записана в правом канале.
При отсутствии сигнала с микрофона на выходах дублируется сигнал правого канала фонограммы
(звучит песня с голосом), при появлении сигнала (когда человек начинает петь) воспроизведение
автоматически переключается на левый канал (звучит только аккомпанемент).

DVD−диск:

Фонограмма L/Фонограмма R: Караоке−диск в формате DVD содержит несколько звуковых дорожек.
На одной из звуковых дорожек записывается фонограмма с голосом, а на другой − та же самая
фонограмма без голоса. Для корректной работы функции АКГ необходимо правильно выбрать режим
вокального сопровождения Фонограмма L или Фонограмма R (смотрите аннотацию к используемому
Вами диску).

АКГ вык.: В стандартном караоке−диске фонограмма записана без голосового сопровождения,
поэтому необходимо использовать режим АКГ вык. Если Вы не хотите активировать функцию АКГ,
используйте режим АКГ вык. В этом режиме DVD−плеер не производит никаких манипуляций
с фонограммой.

Без солиста: Данный режим предназначен для использования любого музыкального диска
(фонограмма записана с голосовым сопровождением в обоих каналах) в качестве караоке−диска.
При отсутствии сигнала с микрофона DVD−плеер просто воспроизводит фонограмму, а при появлении
сигнала начинает работать сложный цифровой алгоритм, который воспроизводит только музыкальное
сопровождение без голоса. Корректная работа режима во многом зависит от используемого диска.

ПРИМЕЧАНИЕ

• Включение и отключение голосового сопровождения происходит с некоторой задержкой
из−за особенностей работы алгоритма АКГ.

Микрофон Вкл.

Фонограмма Нет

Громкость

Эхо 4

26

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек

Нажмите клавишу SETUP, чтобы отобразить меню
настроек. На экране появится изображение,
как показано на рисунке:

С помощью клавиш направления выберите
необходимый раздел меню, нажмите
клавишу OK для подтверждения.

Язык
Звук
Воспроизведение
Караоке
Предпочтения
Семейный фильтр
Первичная настр.
Сброс настройки
Выход

Меню
Меню DVD
Звук
Субтитры Выкл.

1. Например, если Вы хотите изменить настройки

изображения, то с помощью клавиш ВВЕРХ
и ВНИЗ выберите раздел Изображение
и нажмите клавишу OK или ВПРАВО.

2. С помощью клавиш ВВЕРХ и ВНИЗ выберите

нужный пункт и нажмите OK или ВПРАВО.
Например, выберите пункт Резкость. Возможные
параметры настройки появятся на экране.
Затем выберите необходимый уровень резкости
и нажмите OK для подтверждения.

3. Нажмите курсор ВЛЕВО для выхода

на предыдущий уровень меню.

4. Нажмите SETUP, чтобы выйти из меню настроек.

ТВ система
TВ развертка
Формат
Видеовыход
Резкость
Гамма
Яркость
Контрастность
Оттенок
Насыщенность

ТВ система
TВ развертка
Формат
Видеовыход
Резкость
Гамма
Яркость
Контрастность
Оттенок
Насыщенность

Авто

4:3 LB
S−Vid.

Выкл.

Авто

4:3 LB
S−Vid.

Выкл.

Авто
PAL

IS

NTSC

Н.

0
0
0
0

IS

Н.

Высокая
Средняя
Низкая

Раздел настроек Язык

1. Меню: установка языка интерфейса

• Возможные значения: Русский, Английский,
Украинский.

• Значение по умолчанию: Английский.

2. Меню DVD: выбор языка меню диска

3. Звук: выбор языка перевода

• Возможные значения языка меню диска/перевода: Русский, Английский, Эстонский, Латвийский,
Казахский, Румынский, Белорусский, Украинский, Китайский.

• Значение по умолчанию языка меню диска/перевода: Английский.

• Выбор других языков: с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт Другие и нажмите OK.
С помощью цифровых клавиш введите код языка и нажмите OK.

• Если выбранный Вами язык не записан на DVD−диске, то будет воспроизводиться другой
доступный язык.

4. Субтитры: выбор языка субтитров

• Возможные значения: Выкл., Русский, Английский, Эстонский, Латвийский, Казахский, Румынский,
Белорусский, Украинский, Китайский.

• Значение по умолчанию: Выкл.

• Выбор других языков: с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт Другие и нажмите OK.
С помощью цифровых клавиш введите код языка и нажмите OK.

• Если выбранный Вами язык не записан на DVD−диске, то будет воспроизводиться другой
доступный язык.

Меню
Меню DVD
Звук
Субтитры Выкл.

27

Русский
Английский
Украинский

НАСТРОЙКИ ФУНКЦИЙ

Раздел настроек Изображение

1. ТВ система: выбор телевизионной системы

• Возможные значения: Авто, PAL, NTSC.

• Значение по умолчанию: Авто.

2. ТВ развертка: выбор режима развертки

• Возможные значения: Прогрессивная,
Чересстрочная.

• Значение по умолчанию: Чересстрочная.

• Прогрессивная развертка передается только
по компонентному видеовыходу.

• До включения прогрессивной развертки
убедитесь, что Ваш телевизор поддерживает
этот режим работы.

3. Формат: установка параметров формата
изображения

• Возможные значения: 4:3 PS, 4:3 LB, ТВ 16:9.

• Значение по умолчанию: 4:3 LB.

• Возможность выбора режима 4:3 PS зависит от конкретного диска. Некоторые диски записаны

с поддержкой только одного формата. Выбранный масштаб должен соответствовать экрану
телевизора.

4. Видеовыход: выбор видеосигнала

• Возможные значения: Component, SCART, S−Video.

• Значение по умолчанию: S−Video.

5. Резкость: регулировка резкости изображения

• Возможные значения: Высокая, Средняя, Низкая.

• Значение по умолчанию: Низкая.

6. Гамма: регулировка цветовой температуры изображения

• Возможные значения: Высокая, Средняя, Низкая, Выкл.

• Значение по умолчанию: Выкл.

7. Яркость: регулировка яркости изображения

8. Контрастность: регулировка контрастности изображения

9. Оттенки: регулировка оттенков изображения

10. Насыщенность: регулировка насыщенности изображения

Регулировка яркости, контрастности, оттенков и насыщенности изображения:

• С помощью клавиш ВВЕРХ и ВНИЗ выберите нужный пункт в разделе настроек изображения.

Нажмите клавишу OK или ВПРАВО, чтобы перейти к настройке соответствующего параметра.

• С помощью клавиш ВВЕРХ и ВНИЗ измените значение параметра.

• После завершения нажмите клавишу ВЛЕВО, чтобы вернуться обратно в раздел настроек

изображения.

ТВ система
TВ развертка
Формат
Видеовыход
Резкость
Гамма
Яркость
Контрастность
Оттенок
Насыщенность

Авто

4:3 LB
S−Vid.

Выкл.

Раздел настроек Звук

1. Микширование
а) Конфигурация: установка режима

преобразования 5−канального сигнала
в стереосигнал.

• Возможные значения: Стерео, 5.1.

• Значение по умолчанию: Стерео.

• Режим 5.1 должен поддерживаться диском. Количество каналов
звукового сопровождения зависит от конкретного диска.

• Настройки для центрального и громкоговорителей окружающего
звука доступны, только если параметр Конфигурация установлен
в положение 5.1.

б) Микш. стерео: установка параметров

воспроизведения при проигрывании диска
с двумя независимыми аудиоканалами.

• Возможные значения: L+R, L, R.

• Значение по умолчанию: L+R.

в) Микшер: установка параметров

объемного звука при проигрывании
стереодиска.

• Возможные значения: Выкл., Сум. L+R, Virt. surr.

• Значение по умолчанию: Сум. L+R.

г) Басы: распределение низких частот по каналам.

• Возможные значения: Фронтальные F, Центральный C, Тыловые Sr, Сабвуфер SW.

• Значение по умолчанию: Фронтальные F, Сабвуфер SW.

• Если Вы хотите, чтобы низкочастотная составляющая звукового сигнала поступала только
в канал сабвуфера, то выберите и подтвердите параметр Сабвуфер SW.

Микширование
Цифр. аудиовых.
Коррекция звука

Конфигурация
Микш. стерео
Микшер
Басы
Настр. каналов
Задержка в кан.
PRO Logic II

28

Авто
PAL

IS

NTSC

Н.

0
0
0
0

Конфигурация
Микш. стерео
Микшер
Басы
Настр. каналов
Задержка в кан.
PRO Logic II

Стерео

С.

L+R
Сум.
FSW

Auto

5.1

С.

L+R

Сум.

FSW

Auto

НАСТРОЙКИ ФУНКЦИЙ

д) Настр. каналов: раздельная регулировка уровня громкости

по каналам.

• С помощью клавиш направления выберите канал,
который Вы хотите настроить.

• С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте уровень
громкости каждого канала.

• Нажмите клавишу OK, чтобы вернуться в раздел настроек звука.

е) Задержка в кан.: установка задержки сигнала в каналах

громкоговорителей (центрального, тылового и сабвуфера).

• С помощью клавиш направления выберите канал, задержку
для которого Вы хотите установить, и нажмите ОК
для подтверждения.

• С помощью клавиш ВВЕРХ и ВНИЗ установите необходимое
расстояние от слушателя до каждого громкоговорителя
(подробное описание этой операции смотрите на странице 32).

• Нажмите клавишу ВЛЕВО, чтобы вернуться в раздел настроек
конфигурации динамиков.

ж) PRO Logic II: функция преобразования стерео звука в 5−канальный звук.

• Возможные значения: Вкл., Выкл., Auto.

• Значение по умолчанию: Auto.

• В положении Auto DVD−плеер сам определяет, когда использовать декодер PRO Logic II.
Некоторые диски не поддерживают эту функцию.

2. Цифр. аудиовых.
а) Формат SPDIF: установка параметров цифрового аудиовыхода.

• Возможные значения: RAW, PCM.

• Значение по умолчанию: RAW.

• При выборе параметра RAW на цифровые выходы DVD−плеера подается недекодированный сигнал,
на аналоговые выходы подается декодированный сигнал. Декодирование осуществляется
встроенным декодером DVD−плеера. Данный параметр предназначен для того, чтобы декодирование
сигнала на цифровых выходах осуществлялось внешним устройством (например, усилителем).

• При выборе параметра PCM на цифровые выходы DVD−плеера подается сигнал в кодировке PCM.

б) LPCM: установка параметров цифровых аудиовыходов для соответствия различным

усилителям и ресиверам.

• Возможные значения: 48 кГц 16 бит, 96 кГц 24 бит.

• Значение по умолчанию: 48 кГц 16 бит.

3. Коррекция звука
а) Макс. громкость: ограничение максимальной громкости.

• С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте максимальный уровень громкости.

• Нажмите клавишу ВЛЕВО, чтобы вернуться в раздел настроек коррекции звука.

б) Эквалайзер: режимы эквалайзера.

• Возможные значения: Выкл., рок, поп, живой звук, танцев. музыка, техно, классика, мягкий звук.

• Значение по умолчанию: Выкл.

в) Эхо: эффекты эха.

• Возможные значения: Выкл., концерт, гостиная, зал, ванная, пещера, арена, собор.

• Значение по умолчанию: Выкл.

г) Тон. баланс: регулировка уровня тонального баланса.

• С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте уровень тонального баланса.

• Нажмите клавишу ВЛЕВО, чтобы вернуться в раздел настроек коррекции звука.

Фронт. Тыловые

Громк. L

R lrЦентр SW

16

16 16 16 16 16 16

Сабвуфер 0 см
Центр. 0 см
Тыловые 180 см

29

НАСТРОЙКИ ФУНКЦИЙ

Раздел настроек Воспроизведение

1. DVD
Проп. рекламы: пропуск "неперематываемого"
блока при воспроизведении DVD−диска

• Возможные значения: Да, Нет.

• Значение по умолчанию: Нет.

2. VCD/SVCD
Меню PBC: включение/выключение режима PBC

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Вкл.

• Если установить Вкл., то при воспроизведении дисков, поддерживающих эту функцию, появляется

меню, в котором можно выбрать порядок воспроизведения содержимого диска. Если установить
параметр Выкл., то воспроизведение содержания осуществляется в том порядке, в котором
оно записано на диске.

3. Файлы: выбор типа воспроизводимых файлов на диске

• Возможные значения: Аудио, Картинки, Видео.

• Значение по умолчанию: A,P,V.

4. Повтор: режим повтора файлов

• Возможные значения: Выкл., По одному, Все.

• Значение по умолчанию: Выкл.

5. Переход: тип перехода от одного файла JPEG к другому

• Возможные значения: Выкл., Сверху, Снизу.

• Значение по умолчанию: Выкл.

Раздел настроек Караоке

1. Микрофон: включение/выключение микрофона

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Вкл.

2. Фонограмма: режим воспроизведения
караоке−диска

• Возможные значения: Фонограмма L,

Фонограмма R, АКГ выкл., Без солиста.

• Значение по умолчанию: Без солиста.

3. Громкость
Микрофон: уровень громкости микрофона

• С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте

уровень громкости микрофона.

• Нажмите клавишу ВЛЕВО, чтобы вернуться

в раздел настроек караоке.

DVD Реклама Нет
VCD/SVCD
Файлы A. P. V.
Повтор Выкл.
Переход Выкл.

Микрофон Вкл.
Фонограмма Нет
Громкость 5
Эхо 5

Вкл.
Выкл.

Микрофон 4

4. Эхо: уровень эха при воспроизведении караоке−диска

• С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте уровень эха.

• Нажмите клавишу ВЛЕВО, чтобы вернуться в раздел настроек

караоке.

Раздел настроек Предпочтения

1. Подсветка: подсветка передней панели
DVD−плеера

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Вкл.

2. Эквалайзер: анализатор спектра

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Выкл.

Подсветка Вкл.

Эквалайзер Выкл.

Заставка Станд.

Скринсэйвер Вкл.

30

Микрофон Вкл.
Фонограмма Нет
Громкость 5
Эхо 4

Вкл.
Выкл.

НАСТРОЙКИ ФУНКЦИЙ

3. Заставка: выбор изображения в качестве заставки на экране телевизора

• Возможные значения: Станд., Сохр.

• Значение по умолчанию: Станд.

4. Скринсэйвер: включение/выключение защиты экрана

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Вкл.

Раздел настроек Семейный фильтр

1. Категория: установка возрастных ограничений
для предотвращения просмотра детьми
нежелательных дисков

• Возможные значения: Any, Kid, G, PG, PG−13, PGR, R, NC−17.

• Значение по умолчанию: Any.

2. Сменить пароль: установка четырехзначного пароля
для изменения уровня возрастных ограничений.

• Значение по умолчанию: 7890.

Категория Any

Сменить пароль

Раздел настроек Первичная настр.

• Нажмите клавишу ВПРАВО, чтобы зайти в раздел первичных настроек,

затем с помощью клавиш ВВЕРХ и ВНИЗ выберите необходимый пункт
нажмите клавишу OK для подтверждения.

• При нахождении в этом разделе меню нажатие клавиши ВЛЕВО

не возвращает на предыдущий уровень.

Раздел настроек Сброс настройки

Сброс всех настроек и восстановление параметров по умолчанию,
за исключением уровня возрастных ограничений и пароля.

Any
Kid
G
PG
PG−13
PGR
R
NC−17

Старый пароль

Новый пароль

Подтверждение

Да Отмена

Авто
PAL
NTSC

Сброс настройки

Раздел настроек Выход

• С помощью клавиш ВВЕРХ и ВНИЗ выберите пункт Выход

и нажмите клавишу OK для выхода из меню.

31

Да Нет

Язык
Звук
Воспроизведение
Караоке
Предпочтения
Семейный фильтр
Первичная настр.
Сброс настройки
Выход

НАСТРОЙКИ ФУНКЦИЙ

Установка задержки в канале

Установка временной задержки в канале объемного звучания

Как правило, временная задержка в системе декодирования Dolby Digital
установлена заранее для обеспечения наилучшего эффекта при
установке домашнего кинотеатра. Однако если вы хотите настроить
систему более точно, то, пожалуйста, обратитесь к инструкции,
изложенной в этом руководстве.
Настройка временной задержки в этом устройстве возможна
как в режиме Dolby Digital, так и в режиме Dolby Pro Logic.

Для того чтобы установить соответствующую задержку, вы должны
знать расстояние от того места, где вы находитесь, до фронтальных
громкоговорителей и громкоговорителей объемного звучания, как
показано на рисунке 1. Обратитесь к рисункам 2 (режим Dolby Pro Logic) и 3 (режим Dolby Digital)
с целью определения расстояния до громкоговорителей объемного звучания (на рисунке – ось Y)
и расстояния до фронтальных громкоговорителей (на рисунке – ось X). Место пересечения этих двух
линий на графике даст рекомендуемое значение задержки.

Рис. 1. Учитывайте расстояние между
А и B, используйте оба рисунка для
правильного расчета значения задержки.

Рис. 2. Определите значение задержки
в соответствии с режимом Dolby Pro Logic.

Рис. 3. Определите значение задержки
в соответствии с режимом Dolby Digital.

Установка временной задержки в центральном канале

Возможен вариант, когда музыку слушают несколько человек, и пространство ограниченно. В этом
случае вы можете поставить три громкоговорителя (два фронтальных и один центральный), как
показано на рисунке 1, причем расстояние до слушателя будет приблизительно одинаковым. Задержку
центрального канала устанавливаем на "0".
Если центральный громкоговоритель находится в непосредственной близости от фронтальных левого
и правого громкоговорителей, как показано на рисунке 2, или центральный громкоговоритель находится
ближе к слушателям по сравнению с расположением фронтальных громкоговорителей, или центральный
громкоговоритель находится ближе к слушателю на 1 фут, то во всех этих случаях вы можете
установить значение задержки для центрального канала на 1 мс.
Например, как показано на рисунке 2, если линия С на 1 фут короче линий R и L, то значение задержки
выставляется на 1 мс. Если ваш диван достаточно широк, и на нем расположились несколько
слушателей, то целесообразно расставить громкоговорители в одну линию, как показано на рисунке 3.
При этом значение задержки центрального канала необходимо установить на "0".

Наконец, если возникнет необходимость установить центральный громкоговоритель позади
фронтальных левого и правого громкоговорителей, то значение задержки устанавливается на "0".

Рис. 1. Задержка центрального канала = 0
L = R = C

Рис. 2. Маленькая область
Задержка центрального канала = L (или R) – C

32

Рис. 3. Маленькая область
Задержка центрального канала = 0
L = R > C

НАСТРОЙКИ ФУНКЦИЙ

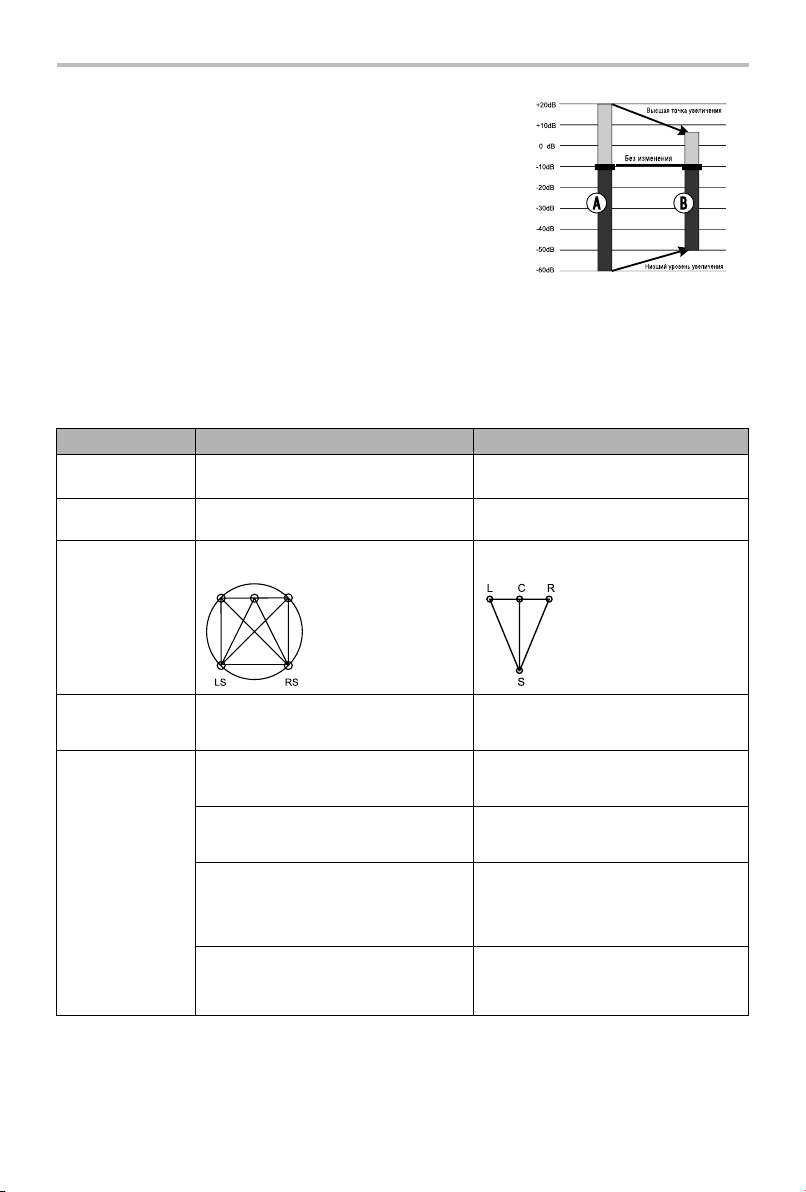

"Ночной" режим

Система Dolby Digital обеспечивает чрезвычайно широкий
динамический диапазон воспроизводимого звука – от нежного
до ревущего. Это создает эффект «присутствия», особенно при
просмотре кинофильмов. Однако в ночное время мощный звук
с широким динамическим диапазоном может доставить Вам
удовольствие, а членам Вашей семьи и соседям – беспокойство
и раздражение. Если Вы просто уменьшите громкость, Вы сразу
заметите, что перестали слышать, например, диалоги так
отчетливо, как при обычной громкости, а такие звуковые эффекты,
как шорохи, шепот и т. п. просто исчезли. Для того чтобы избежать
подобного, Вам нужно просто уменьшить громкость «громких»
звуков, одновременно подняв громкость звуков «тихих»,
а громкость «средних» звуков оставить неизменной, то есть
просто уменьшить динамический диапазон звукового
сопровождения. Управлять звуком таким образом позволяет только система Dolby Digital. В ней
применяется принцип сжатия (компрессии) динамического диапазона звукового сигнала при записи,
поэтому при воспроизведении происходит обратное преобразование (экспандирование). Это
называется «ночным» режимом. Впрочем, пределы регулирования ограничены во избежание внесения
искажений в результирующий сигнал.

Принцип сжатия (компрессии) динамического
диапазона звукового сигнала.

Тыловой канал

Низкочастотный канал
(сабвуфер)

Распределение
звукового поля

Каналы

Прочее

Dolby Digital

Стерео 20 Гц – 20 кГц

Есть, 20 – 120 Гц

Многовариантное

6 независимых каналов, воспроизводящих
одновременно каждый свой сигнал.

Создает оптимальное звуковое поле
с иллюзией равного расстояния
от слушателя до каждого громкоговорителя.

Позволяет регулировать степень
декомпрессии звуковой информации
(«ночной» режим).

Возможность программного управления
декодером, с тем чтобы передавать басы
низкочастотному каналу в системах,
оборудованных широкополосными
громкоговорителями и сабвуфером.

Безусловный прогресс в технике
звукозаписи, особенно важный для
программных директоров, режиссеров,
звукоинженеров и актеров.

Dolby Pro Logic surround

Монофонический канал с ограниченным
частотным диапазоном (100 Гц − 7кГц)

Нет

Слева направо, справа налево,
от фронта к тылу, от тыла к фронту

4 сегментированных канала.
В каждыйданный момент
декодируется только один канал.

Самый экономичный способ
получить высококачественный
эффект объемного звука.

Объемный звук можно получить
из любого источника сигнала.

Совместим с существующими
и будущими двухканальными
(стерео) форматами.

Большой прогресс в сравнении
с традиционным стерео, наиболее
популярный surround формат в мире.

33

ПРОЧЕЕ

Полезные примечания

• Чтобы продлить срок службы Вашего DVD−плеера, делайте паузы не менее 30 секунд между

выключением и повторным включением DVD−плеера.

• Отключайте электропитание DVD−плеера после завершения работы.

• Некоторые функции DVD−плеера не могут быть применимы к некоторым дискам.

• Используйте источники питания номинального напряжения, иначе DVD−плеер не будет работать

или будет поврежден.

• В случае случайных остановок DVD−плеера, пожалуйста, выключите электропитание и включите

его снова.

Поиск неисправностей

Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться
в сервис−центр.

Признак неисправности

Нет звука

Нет изображения

черно−белое

Диски не читаются

Микрофон не работает

Не работает пульт ДУ

Некоторые функции
не работают

Нестабильное

Причина неисправности

1. Ненадежное подключение шнура аудио.

2. Диск загрязнен или поврежден.

3. Звук отключен клавишей .

1. Ненадежное подключение шнура видео.

2. Некорректные настройки Вашего телевизора.

3. DVD−плеер находится в режиме прогрессивной
развертки, а Ваш телевизор не поддерживает
этот режим; либо плеер, находясь в прогрессив−
ной развертке, подключен к телевизору
по интерфейсу SCART.

4. При работе с настройками меню DVD−плеера
Вы случайно перевели аппарат в режим
прогрессивной развертки.

1. Неправильно выбрана система цветности
телевидения.

2. Уровень цвета на телевизоре выставлен

неверно.

1. Диск не вставлен.

2. Диск вставлен неправильно.

3. Конденсат на лазерной головке DVD−плеера.

1. Микрофон не подключен.

2. Низкий уровень громкости звука микрофона.

1. Неверное направление пульта ДУ

на сенсорный экран DVD−плеера.

2. Расстояние до DVD−плеера превышает

8 метров.

3. Разряжены батарейки.

1. Диск записан некорректно.

2. Нажата неверная последовательность клавиш.

3. Статическое напряжение на поверхности

корпуса DVD−плеера.

1. Неправильная настройка телевизора.

Действия по устранению неисправности

1. Установите надежное соединение.

2. Почистите диск.

3. Нажмите клавишу .

1. Установите надежное соединение.

2. Скорректируйте настройки Вашего
телевизора.

3, 4. Вам нужно перевести DVD−плеер

обратно в режим чересстрочной
развертки. Для этого подключите
аппарат к телевизору по композитному
выходу. Зайдите в меню плеера и для
параметра «ТВ развертка» выберите
значение «Чересстрочная».

1. Установите нужную систему телевидения.

2. Перенастройте систему цветов Вашего
телевизора.

1. Вставьте диск.

2. Установите диск лейблом вверх.

3. Оставьте DVD−плеер без диска на один

час включенным.

1. Подключите микрофон.

2. Отрегулируйте уровень громкости звука

микрофона.

1. Используйте пульт ДУ в соответствии

с инструкцией.

2. Сократите расстояние до DVD−плеера.

3. Замените обе батарейки.

1. Подождите 5 − 10 секунд, и DVD−плеер

автоматически возвратится в нормальное
состояние.

2. Повторите операцию еще раз.

3. Выключите DVD−плеер на 1 − 2 минуты

и включите его снова.

1. Скорректируйте настройки телевизора.

34

ПРОЧЕЕ

Технические характеристики

Совместимые
форматы

Входы

Выходы

Видеохарактеристики

Аудиохарактеристики

Напряжение питания
переменного тока

Потребляемая
мощность

Общие характеристики

Температурные
требования

Требования
к влажности

DVD−Video, Super VCD, VCD, DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD, DVD−Audio,
CD−DA, CD+G, HDCD, MP3, WMA, Kodak Picture CD, JPEG

Два входа для подключения микрофонов

Аудиовыходы Аналоговые аудиовыходы: стереофонический выход,

5.1СН выход.

Цифровые аудиовыходы: коаксиальный аудиовыход,

оптический аудиовыход.

Видеовыходы Видеовыход S−Video, композитный видеовыход,

компонентный видеовыход Y Cb Cr, видеовыход сигнала
с прогрессивной разверткой (Y Pb Pr),
видеовыход RGB/SCART.

Амплитуда сигнала композитного видеовыхода: 1.0Vp−p (75 Ω)
Амплитуда сигнала видеовыхода S−Video: 1.0Vp−p (75 Ω),

C:0.286Vp−p (75 Ω)

Амплитуда сигнала компонентного видеовыхода: 1.0Vp−p (75 Ω),

Cb/Cr: 0.7Vp−p (75 Ω)

Частота: 20 − 20000 Гц (±1 Гц)
Отношение сигнал/шум: >100 дБ
Общее искажение гармоник: <0,01%

~ 110 − 250 В, 50/60 Гц

20 Вт

Геометрические размеры: 420x276x48 мм
Масса: 2,5 кг

5 – 35 °С

15 − 75% (нет конденсата)

• Мы постоянно улучшаем качество нашей продукции, поэтому технические характеристики могут быть
изменены без предварительного уведомления.

• Некоторые диски, записанные в любом из поддерживаемых форматов на любом из совместимых типов
носителей, могут не воспроизводиться или воспроизводиться некорректно из−за особенностей
их записи.

35

ПРОЧЕЕ

Термины

• 525/60

Телевизионная система с 525 строками и 60 полосами
(30 кадров) в секунду. Используется в системе NTSC.

• 625/50

Телевизионная система с 625 строками и 50 полосами
(25 кадров) в секунду. Используется в системах PAL
и SECAM.

• ANALOG (Аналоговый сигнал)

Сигнал, изменяющийся непрерывно (частота
дискретизации равна бесконечности). Для сравнения
см. DIGITAL.

• CD

Сокращение от Compact Disc. Формат для хранения
данных в цифровом формате, записанных лазерным
лучом, разработан компаниями Philips и Sony.

• CD−DA

Сокращение от Compact Disc Digital Audio.
Оригинальный формат для хранения музыки
в оцифрованном виде.

• CD−R

Расширение формата CD. Диск, на который может
быть записана информация только один раз, путем
прожигания подложки лазерным лучом.

• CD−ROM

Расширение формата CD−DA. Предназначен
для хранения компьютерных данных на CD.

• CHAPTER (ГЛАВА)

Изображение и музыка DVD−диска разделены
на несколько частей. Эти части называются Главами.
Применительно к видеодискам, это означает секцию
фильма. Применительно к звуковым дискам,
это означает отдельную музыкальную секцию.
Каждая Глава имеет свой номер для быстрого поиска.

• COMPRESSION (СЖАТИЕ)

Обработка информации с целью уменьшить
занимаемый размер. Сжатие без потерь подразумевает
только сжатие и позволяет восстановить информацию
в первоначальном виде. Сжатие с потерями
подразумевает отбрасывание избыточной информации
с целью увеличения коэффициента сжатия.

• CONTRAST (КОНТРАСТНОСТЬ)

Разница между самой светлой и самой темной точками
изображения.

• DAC − Digital−to−Analog converter
(ЦАП − Цифроаналоговый преобразователь)

Микросхема, преобразующая цифровой сигнал (аудио
или видео) в аналоговый сигнал.

• DIGITAL (Цифровой сигнал)

Сигнал, хранящийся в виде набора дискретных
значений. Аналоговый сигнал может быть преобразован
в цифровой путем дискретизации.

• Dolby Digital

Система кодирования аудиосигнала, разработанная
компанией Dolby Laboratories и признанная в качестве
мирового стандарта. Dolby Digital − наиболее
распространенная система кодирования для DVD−Video
и 526/60 (NTSC) CD.

• DOWNMIX

Преобразование 5−канального аудиосигнала в 2−
канальный аудиосигнал по технологии Dolby Surround.

• DVD

Сокращение от Digital Video Disc или Digital Versatile Disc.
Формат хранения аудио−, видеоданных на диске
диаметром 12 или 8 см.

• HUE (ОТТЕНОК)

Цвет луча или пикселя. Цветовая характеристика зависит
от длины волны луча.

• INTERLACE (ЧЕРЕССТРОЧНАЯ РАЗВЕРТКА)

Метод формирования кадров, применяемый
в телевидении. Одно поле кадра формируется нечетными
линиями строк, второе − четными. Объединяясь
чересстрочно на экране монитора, поля образуют кадр.

• ISO 9660

Международная система стандартов, описывающая
файловую систему CD−ROM.

• Macrovision

Технология компании Macrovision делает неприемлемо
низким качество копий с DVD и VHS, не влияя при этом
на качество исходного изображения. Для защиты
информации от перезаписи на VHS VCR в видеосигнал
на обратном ходе развертки по кадру вводятся
импульсы−помехи, которые нарушают правильность
работы АРУ видеомагнитофона. Это приводит
к изменениям в яркостном сигнале, записанном
на видеомагнитофоне, что делает невозможным
просмотр видеопрограммы. (Кроме того, наблюдаются
срывы синхронизации, что выражается в подергивании
изображения по вертикали.)

• MPEG (Moving Pictures Expert Group)

Международный комитет, разработавший ряд
международных стандартов сжатия аудио и видео.

• MULTI ANGLE

Сцены, снятые с нескольких разных камер (под разными
углами обзора), записанные на некоторых DVD−дисках.

• MULTI LANGUAGE

Несколько языков перевода или субтитров, записанных
на некоторых DVD−дисках.

• SATURATION (НАСЫЩЕННОСТЬ)

Интенсивность цвета или яркость.

• SIGNAL−TO−NOISE RATION
(ОТНОШЕНИЕ СИГНАЛ/ШУМ)

Отношение исходного сигнала к посторонним помехам,
измеряется в децибелах. Аналоговый сигнал всегда
содержит помехи. Цифровой сигнал не содержит помех,
благодаря тому, что сигнал фильтруется в
высокочастотном тракте.

• SURROUND SOUND

Система расположения громкоговорителей спереди
и сзади слушателя для создания "эффекта присутствия".

• TITLE (РАЗДЕЛ)

Изображение и музыка DVD−диска разделены на
несколько частей. Эти части называются Разделами.
Применительно к видеодискам, это означает секцию
фильма, то есть кусок пленки и т. п. Применительно
к звуковым дискам, это означает отдельную
музыкальную секцию, то есть песню и т. п. Каждый
Раздел имеет свой номер для быстрого поиска.

• TRACK (ТРЕК)

Видео или музыка на CD или VIDEO CD разделены
на Треки. Каждый Трек имеет свой номер для быстрого
поиска.

36

ПРОЧЕЕ

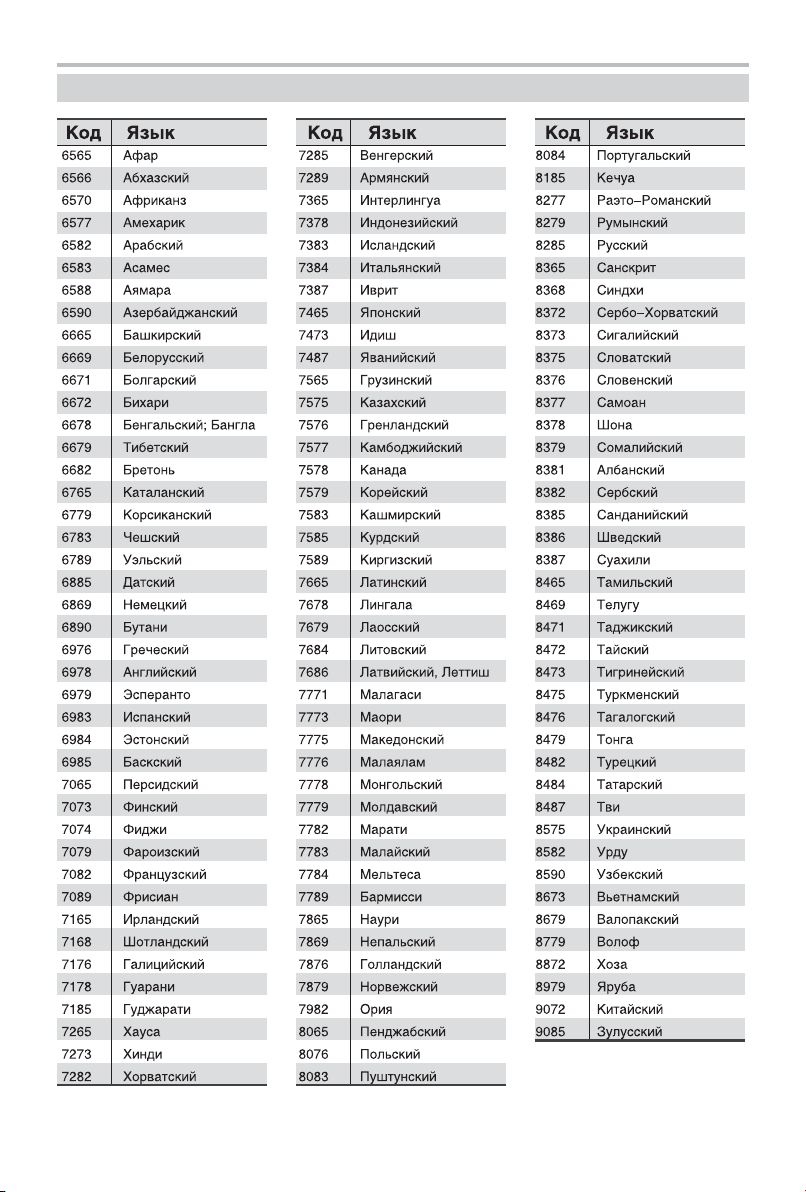

Список кодов языков

37

ПРОЧЕЕ

Сервисное обслуживание

BBK ELECTRONICS CORP., LTD., с основным местом деятельности по адресу: 23#, Би−Би−Кей роад, Вуша, Чанган,
Донгуан, провинция Гуандун, Китай, выражает Вам огромную признательность за Ваш выбор. Мы сделали
все возможное, чтобы данное изделие удовлетворяло вашим запросам, а качество соответствовало лучшим
мировым образцам.
В случае если Ваше изделие марки “ВВК” будет нуждаться в техническом обслуживании, просим Вас обращаться
в один из Уполномоченных Сервисных Центров.
С полным списком Уполномоченных Сервисных Центров вы можете ознакомиться на сайте www.bbk.ru,
а также позвонив в информационный центр BBK по телефону: 8−800−200−400−8 (звонок бесплатный
из любой точки России), 8−495−739−43−54 (звонок бесплатный из Москвы).
Уважаемые покупатели! В случае возникновения вопросов или проблем, связанных с продукцией
BBK ELECTRONICS CORP., LTD., просим вас обращаться в письменном виде по адресу 125315, г. Москва, а/я 33
либо по электронной почте [e-mail] .

Условия Гарантийных обязательств BBK ELECTRONICS CORP., LTD.

1. Гарантийные обязательства BBK ELECTRONICS CORP., LTD. (далее Изготовителя), предоставляемые
уполномоченными сервисными центрами Изготовителя, распространяются только на модели, предназначенные
BBK ELECTRONICS CORP., LTD. для поставок и реализации на территории страны, где предоставляется гарантийное
обслуживание, приобретенные в этой стране, прошедшие сертификацию на соответствие ГОСТам этой страны,
и маркированные официальными знаками соответствия.

2. Гарантийные обязательства Изготовителя действуют в рамках законодательства о защите прав потребителей
и регулируются законодательством страны, на территории которой они предоставлены, и только при условии
использования изделия исключительно для личных, семейных или домашних нужд. Гарантийные обязательства
Изготовителя не распространяются на случаи использования товаров в целях осуществления предпринимательской
деятельности либо в связи с приобретением товаров в целях удовлетворения потребностей предприятий, учреждений,
организаций.

3. В соответствии со ст. 5 Закона РФ “О защите прав потребителей” Изготовитель устанавливает на свои изделия
следующие сроки службы и гарантийные сроки:

Название продукта

ЖК−телевизор
ЖК−телевизор со встроенным DVD−плеером
DVD−плеер
Домашний DVD−театр
Музыкальная караоке DVD−система
Караоке DVD−система
Портативный DVD−плеер
DVD−рекордер
DVD/VHS−рекордер
DVD/HDD−рекордер
DVD/VHS−плеер
Портативный аудио/видеоплеер
Flash−аудиоплеер
Активная акустическая система
Акустическая система 5.1СH для домашнего кинотеатра
Система громкоговорителей для домашнего кинотеатра
Активный сабвуфер для домашнего кинотеатра
Пассивный сабвуфер для домашнего кинотеатра
Ресивер для домашнего кинотеатра
Проводной телефон
DECT−телефон
Мобильный телефон
Наушники
Музыкальные наушники
Наушники объемного звучания 5.1СH
RF−модулятор
Универсальный динамический микрофон
Универсальный пульт дистанционного управления
Аккумуляторные батареи для мобильных телефонов
Аккумуляторные батареи для портативных DVD−, аудио/видео−, MP3−плееров
Аксессуары для мобильных телефонов
Пульты дистанционного управления

срок службы,
лет со дня покупки

7
7
5
5
5
5
5
5
5
5
5
3
3
3
5
5
5
5
5
2
2
2
1
1
1
1
1
1
1
1
1
1

гарантийный срок,
месяцев со дня покупки

12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12

6
12
12

4

4

6

4

4

6

4

4

4

6

38

ПРОЧЕЕ

4. Гарантийные обязательства Изготовителя не распространяются на перечисленные ниже принадлежности изделия,
если их замена предусмотрена конструкцией и не связана с разборкой изделия. Для всех видов изделий:

• Соединительные кабели, антенны и переходники для них, носители информации различных типов

(аудио−, видеодиски, диски с программным обеспечением и драйверами, карты памяти), элементы питания.

• Чехлы, ремни, шнуры для переноски, монтажные приспособления, инструмент, документацию, прилагаемую к изделию.

5. Гарантия не распространяется на недостатки, возникшие в изделии вследствие нарушения потребителем
правил использования, хранения или транспортировки товара, действий третьих лиц или непреодолимой силы,
включая, но не ограничиваясь следующими случаями:

• Если недостаток товара явился следствием небрежного обращения, применения товара не по назначению,

нарушения условий и правил эксплуатации, изложенных в инструкции по эксплуатации, в т. ч. вследствие
воздействия высоких или низких температур, высокой влажности или запыленности, несоответствия
Государственным стандартам параметров питающих, телекоммуникационных и кабельных сетей, попадания внутрь
корпуса жидкости, насекомых и других посторонних предметов, веществ.

• Если недостаток товара явился следствием несанкционированного тестирования товара или попыток внесения

изменений в его конструкцию или его программное обеспечение, в т. ч. ремонта или технического обслуживания
в неуполномоченной Изготовителем ремонтной организации.

• Если недостаток товара явился следствием использования нестандартных и (или) некачественных принадлежностей,

аксессуаров, запасных частей, элементов питания, носителей информации различных типов или нестандартных
форматов информации.

• Если недостаток товара связан с его применением совместно с дополнительным оборудованием (аксессуарами),

отличным от дополнительного оборудования, рекомендованного Изготовителем к применению с данным товаром.
Изготовитель не несет ответственность за качество дополнительного оборудования (аксессуаров), произведенного
третьими лицами, за качество работы своих изделий совместно с таким оборудованием, а также за качество работы
дополнительного оборудования производства компании BBK ELECTRONICS CORP., LTD. совместно с изделиями
других производителей.

• Если недостаток товара проявляется в случае неудовлетворительной работы сетей связи, теле− или радиовещания,

вследствие недостаточной емкости или пропускной способности сети, мощности радиосигнала, эксплуатации товара
на границе или вне зоны устойчивого приема радиосигнала сети связи, теле− или радиовещания,
в т. ч. из−за особенностей ландшафта местности и ее застройки.

6. Недостатки товара, обнаруженные в период срока службы, устраняются уполномоченными на это ремонтными
организациями (уполномоченными сервисными центрами). В течение гарантийного срока устранение недостатков
производится бесплатно при предъявлении оригинала заполненного гарантийного талона и документов,
подтверждающих факт и дату заключения договора розничной купли−продажи (товарный, кассовый чек и т. п.).
В случае отсутствия указанных документов гарантийный срок исчисляется со дня изготовления товара.

• Настройка и установка (сборка, подключение и т. п.) изделия, описанная в документации, прилагаемой к нему,

могут быть выполнены как самим пользователем, так и специалистами большинства уполномоченных сервисных
центров соответствующего профиля на платной основе.

• Работы по техническому обслуживанию изделий (чистка и смазка приводов для считывания информации

с носителей различных типов, чистка и смазка движущихся частей, замена расходных материалов
и принадлежностей и т. п.) производятся на платной основе.

7. Изготовитель не несет ответственность за возможный вред, прямо или косвенно нанесенный своей продукцией
людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий
эксплуатации, хранения, транспортировки или установки изделия; умышленных или неосторожных действий
потребителя или третьих лиц.

8. Ни при каких обстоятельствах Изготовитель не несет ответственности за какой−либо особый, случайный, прямой
или косвенный ущерб или убытки, включая, но не ограничиваясь перечисленным, упущенную выгоду, утрату
или невозможность использования информации или данных, расходы по восстановлению информации или данных,
убытки, вызванные перерывами в коммерческой, производственной или иной деятельности, возникающие в связи
с использованием или невозможностью использования изделия или информации, хранящейся в нем или на сменном
носителе, используемом совместно с данным изделием.

Внимание! Во избежание недоразумений убедительно просим Вас внимательно изучить Руководство по эксплуатации
изделия и условия гарантийных обязательств, проверить правильность заполнения гарантийного талона.
Гарантийный талон действителен только при наличии правильно и четко указанных: модели, серийного номера изделия,
даты покупки, четких печатей фирмы−продавца, подписи покупателя. Серийный номер и модель изделия должны
соответствовать указанным в гарантийном талоне. При нарушении этих условий, а также в случае, когда данные,
указанные в гарантийном талоне, изменены или стерты, талон признается недействительным.

39

Мы высоко ценим мнение каждого нашего клиента, поэтому создали специальный информационный
центр. Специалисты центра внимательно выслушают каждый отзыв о купленной технике и ответят
на любые вопросы, касающиеся продукции BBK Electronics.

Телефоны информационного центра:

8 (800) 200−400−8 (звонок бесплатный из любой точки России)
8 (495) 739−43−54 (звонок бесплатный из Москвы)

Настоящая инструкция является объектом охраны в соответствии с международным и российским законодательством
об авторском праве. Любое несанкционированное использование инструкции, включая копирование, тиражирование
и распространение, но не ограничиваясь этим, влечет применение к виновному лицу гражданско−правовой
ответственности, а также уголовной ответственности в соответствии со статьей 146 УК РФ и административной
ответственности в соответствии со статьей 7.12 КоАП РФ (ст. 150.4 КоАП в старой редакции).

BBK ELECTRONICS CORP., LTD.
