ДОМАШНИЙ DVD−ТЕАТР

DK1070S

Руководство
по эксплуaтaции

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО
ПЕРЕД ИСПОЛЬЗОВАНИЕМ

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1
Краткое описание формата DVD 2
Условные обозначения 3
Особенности 3
Поддерживаемые форматы 4
Расположение и функции органов управления 4
Аксессуары 7

ПОДКЛЮЧЕНИЕ

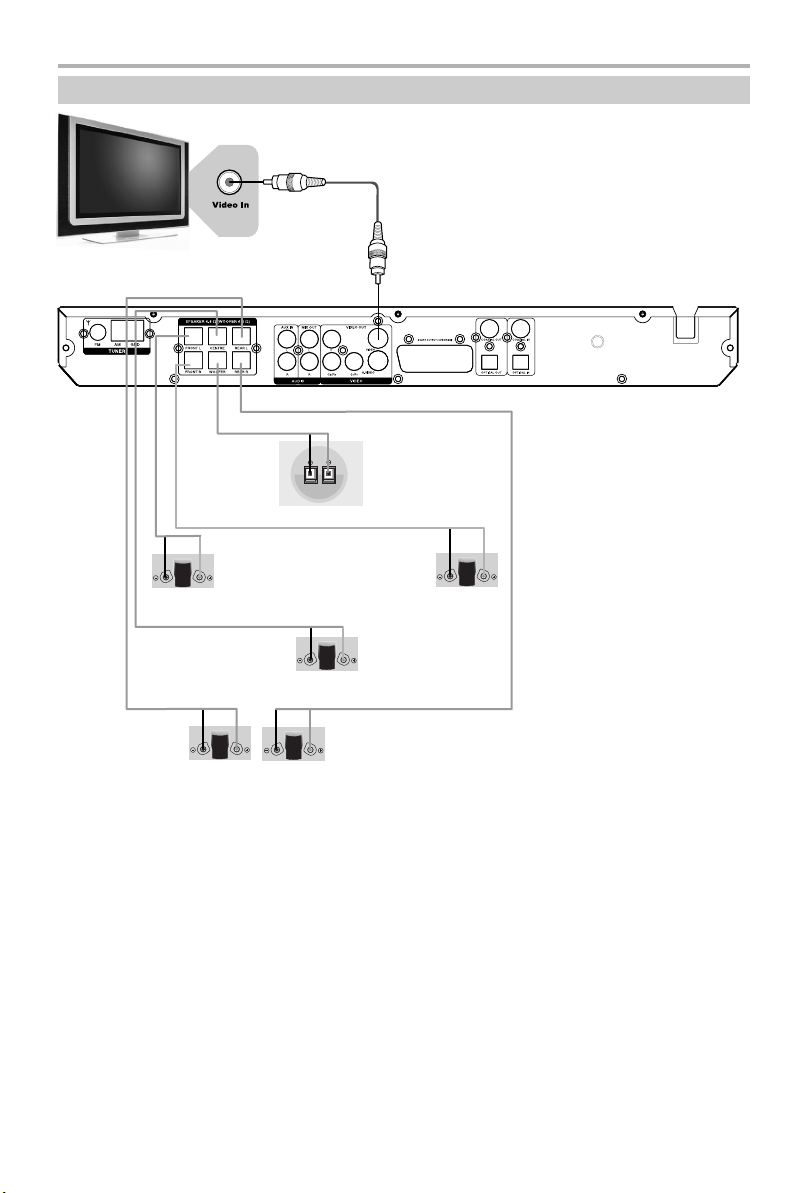

Подключение компонентов домашнего кинотеатра 8

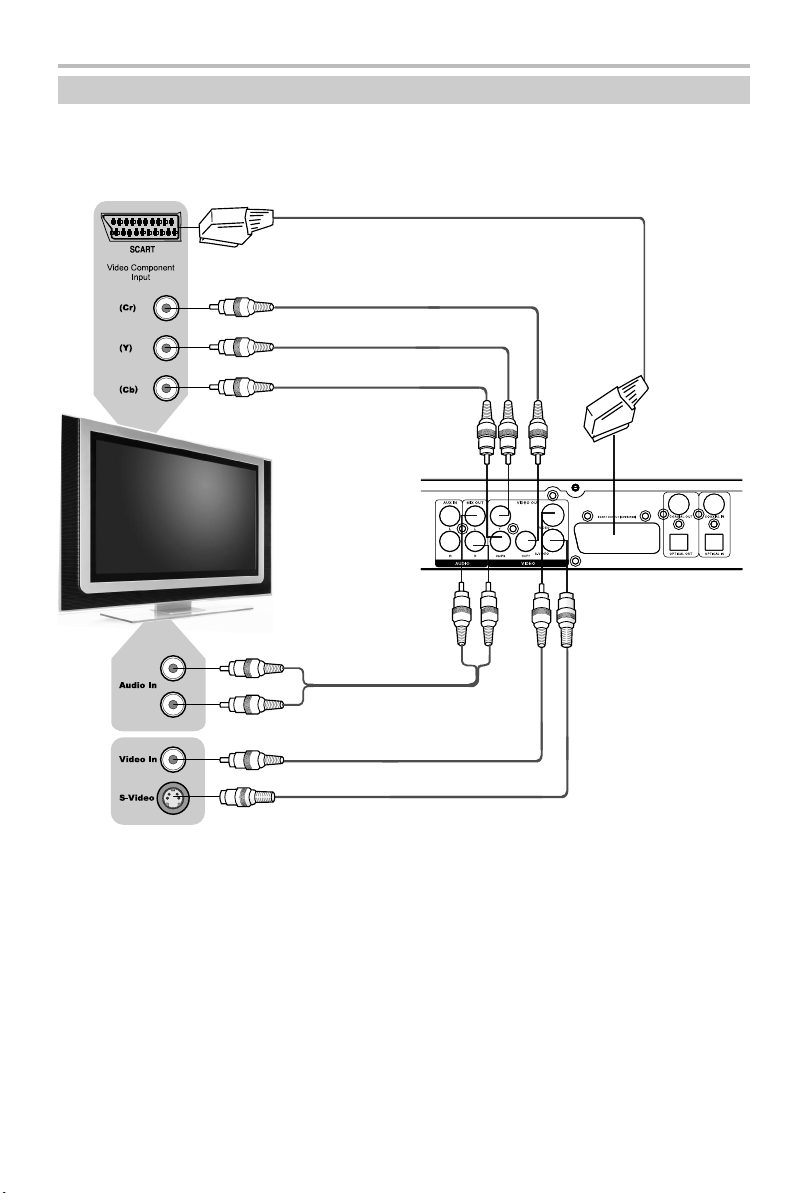

Подключение к телевизору 9

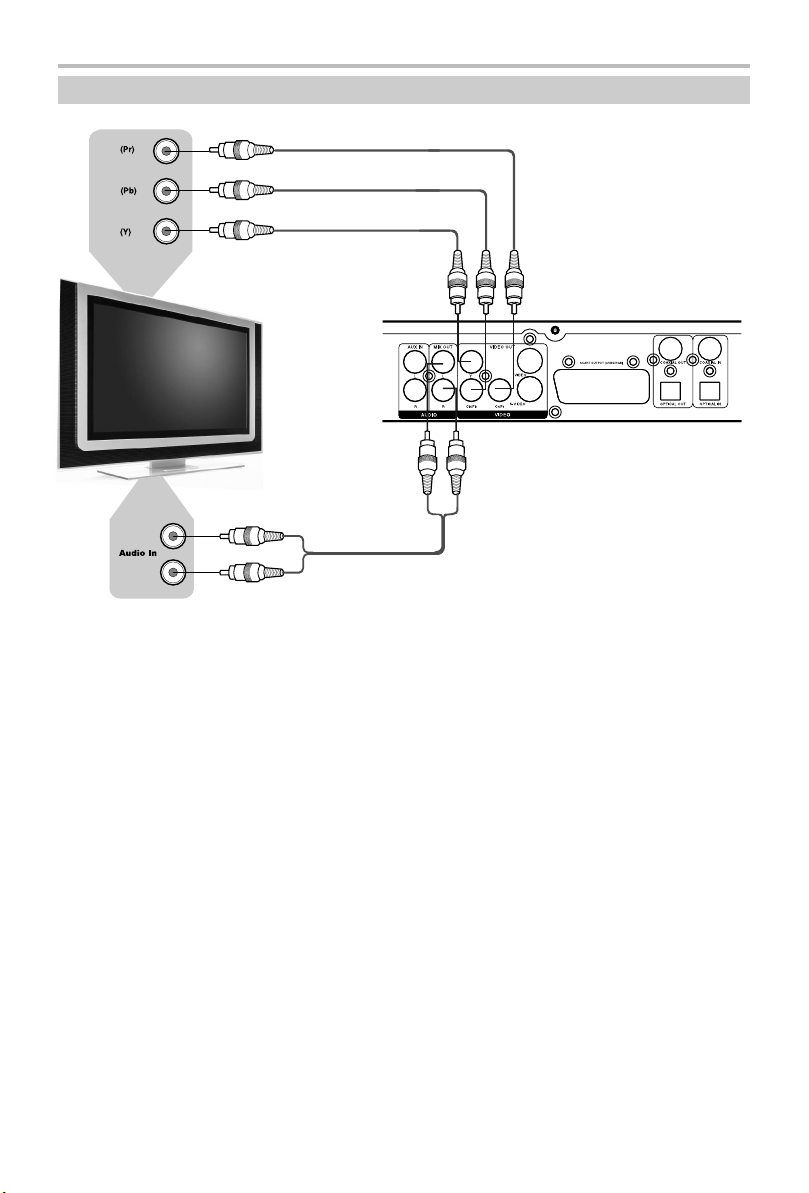

Подключение к телевизору с входом сигнала прогрессивной развертки 10

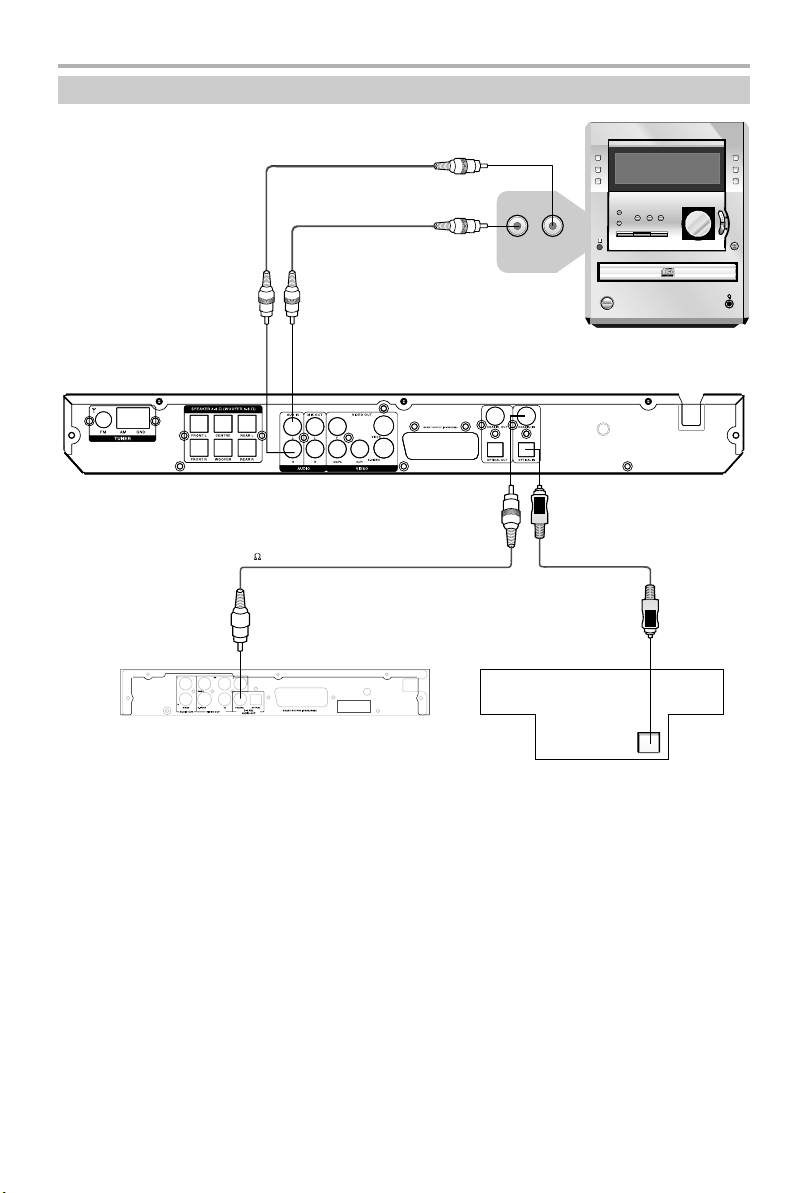

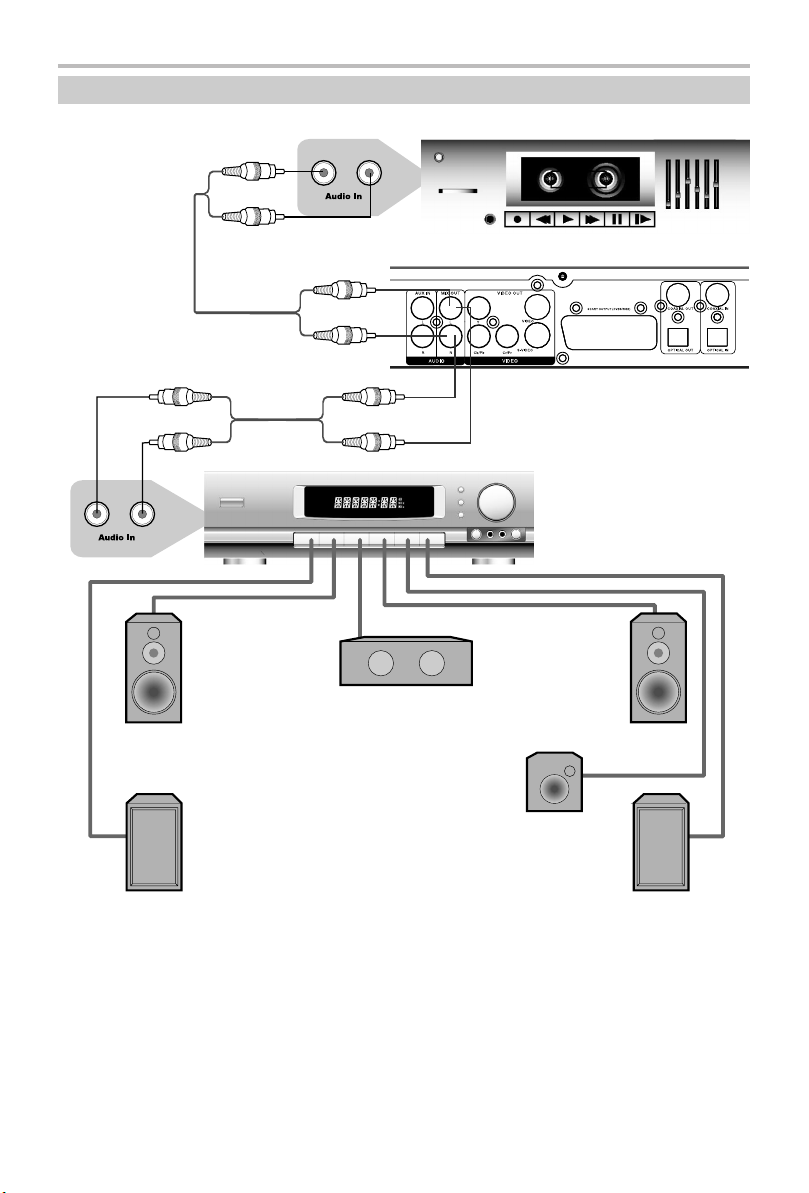

Подключение к стереофоническим компонентам 11

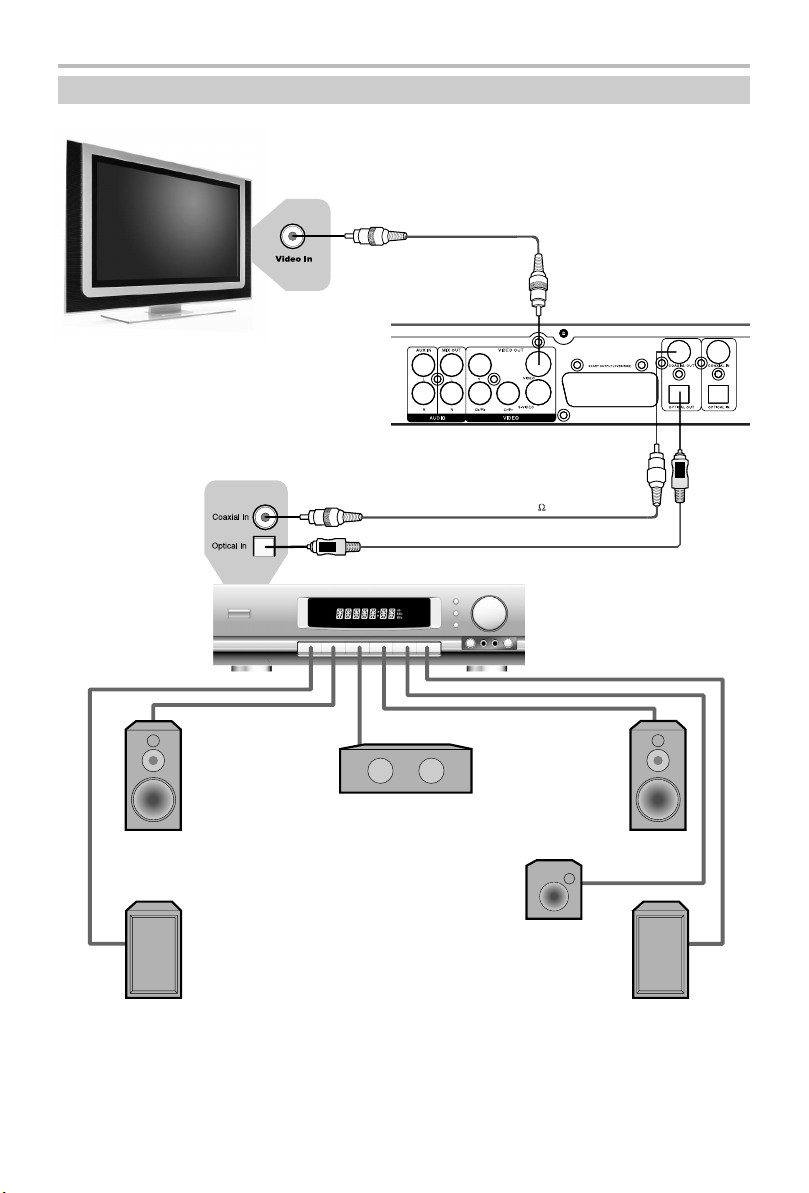

Подключение к усилителю с декодером Dolby Digital или DTS 12

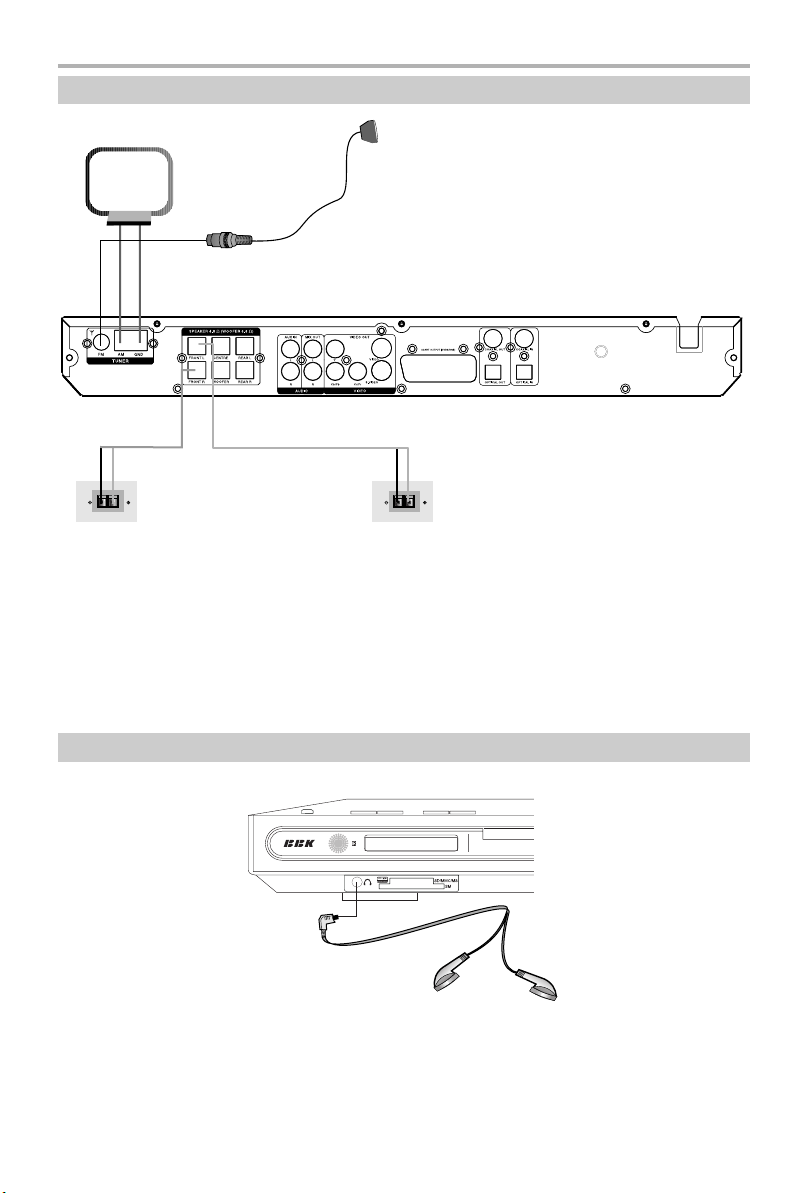

Подключение FM/AM антенн 13
Подключение наушников 13
Подключение внешнего источника сигнала 14

ОСНОВНЫЕ ОПЕРАЦИИ

Выбор режима работы устройства 15
Воспроизведение дисков 15
Выбор системы цветности 15

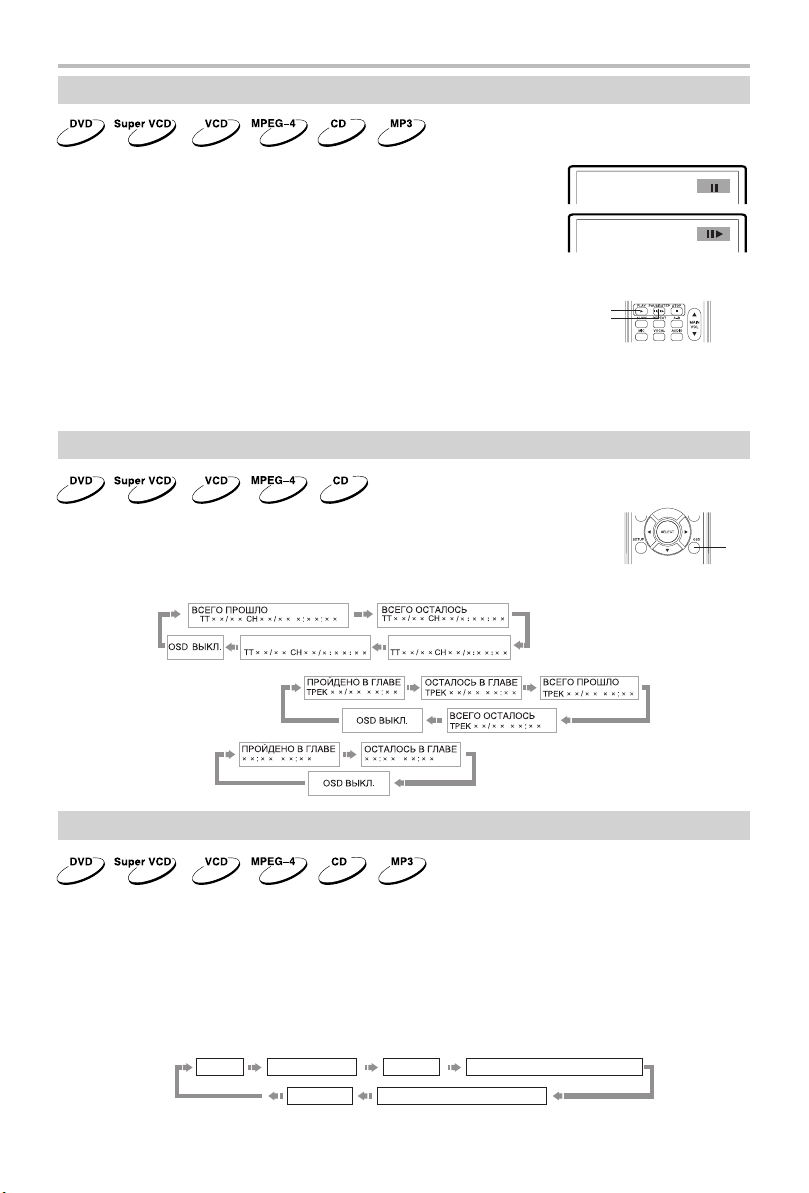

Пауза/покадровое проигрывание диска 16
OSD – отображение информации о диске 16
Регулировка уровня громкости 16
Регулировка тембра 17

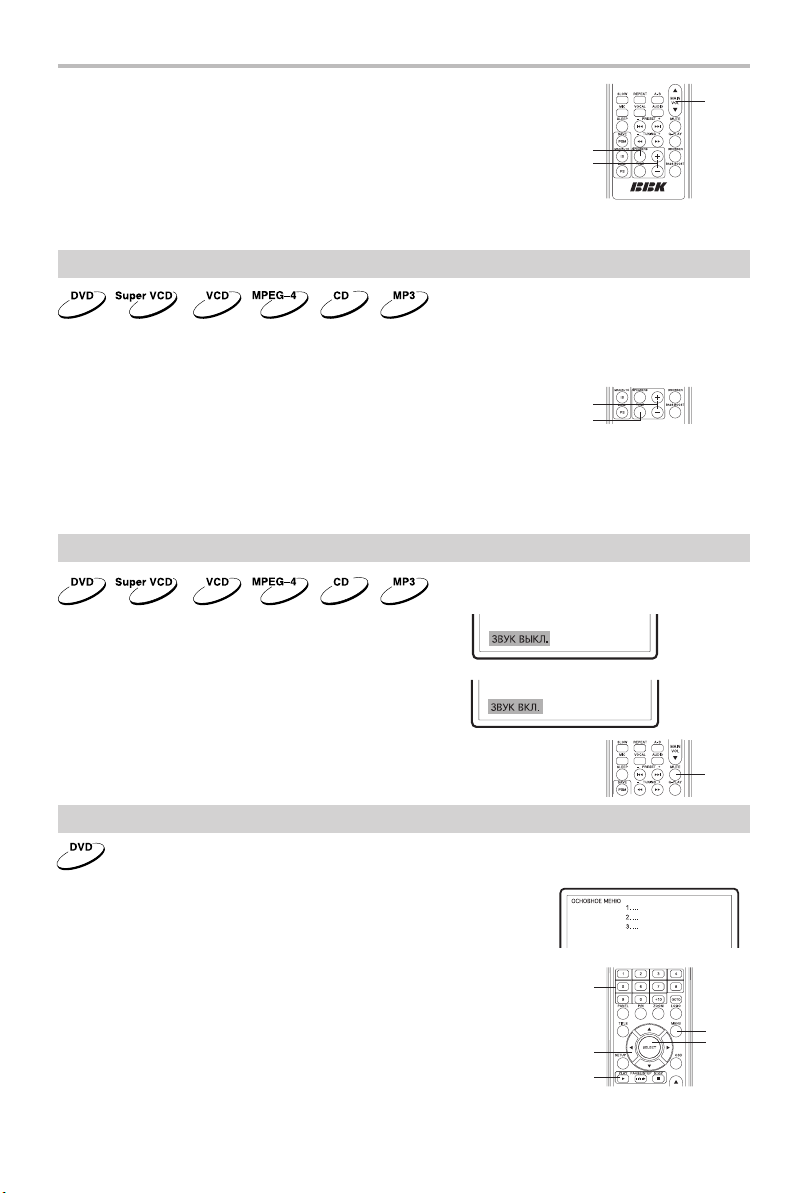

Отключение звука 17
Меню проигрывания DVD−дисков 17
Функция РВС 18

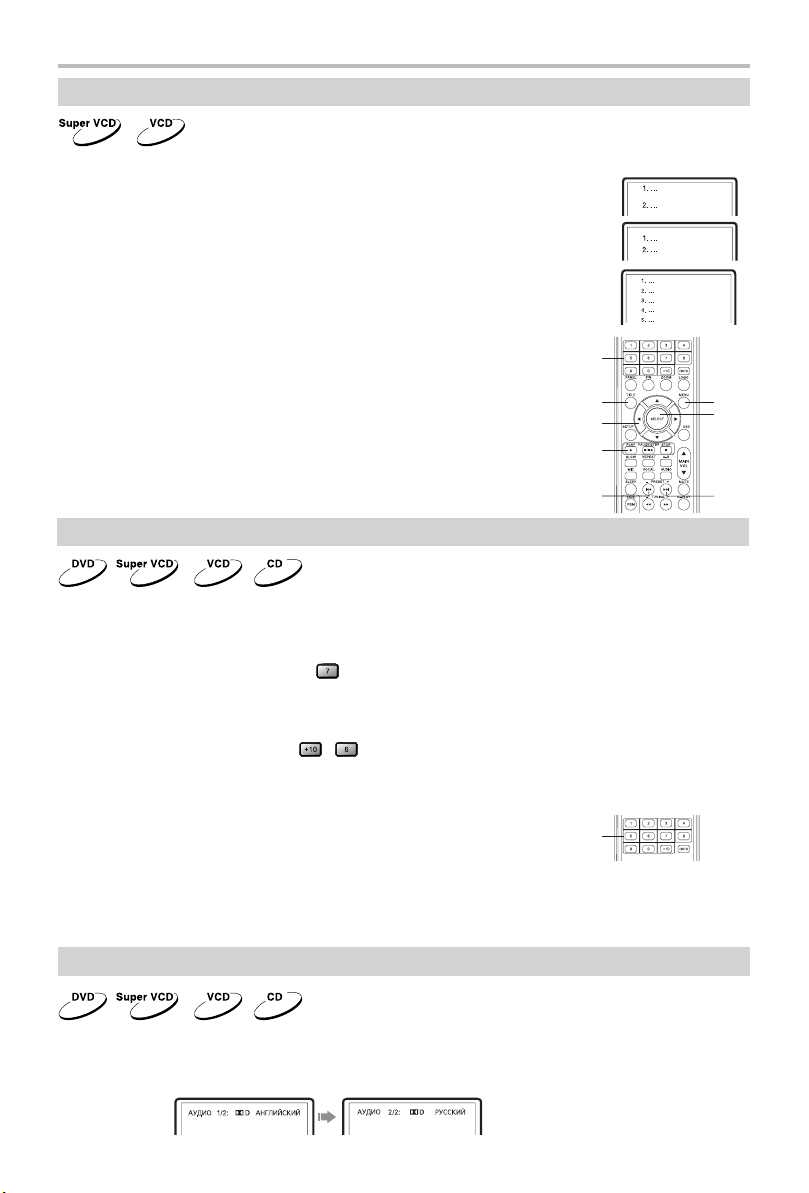

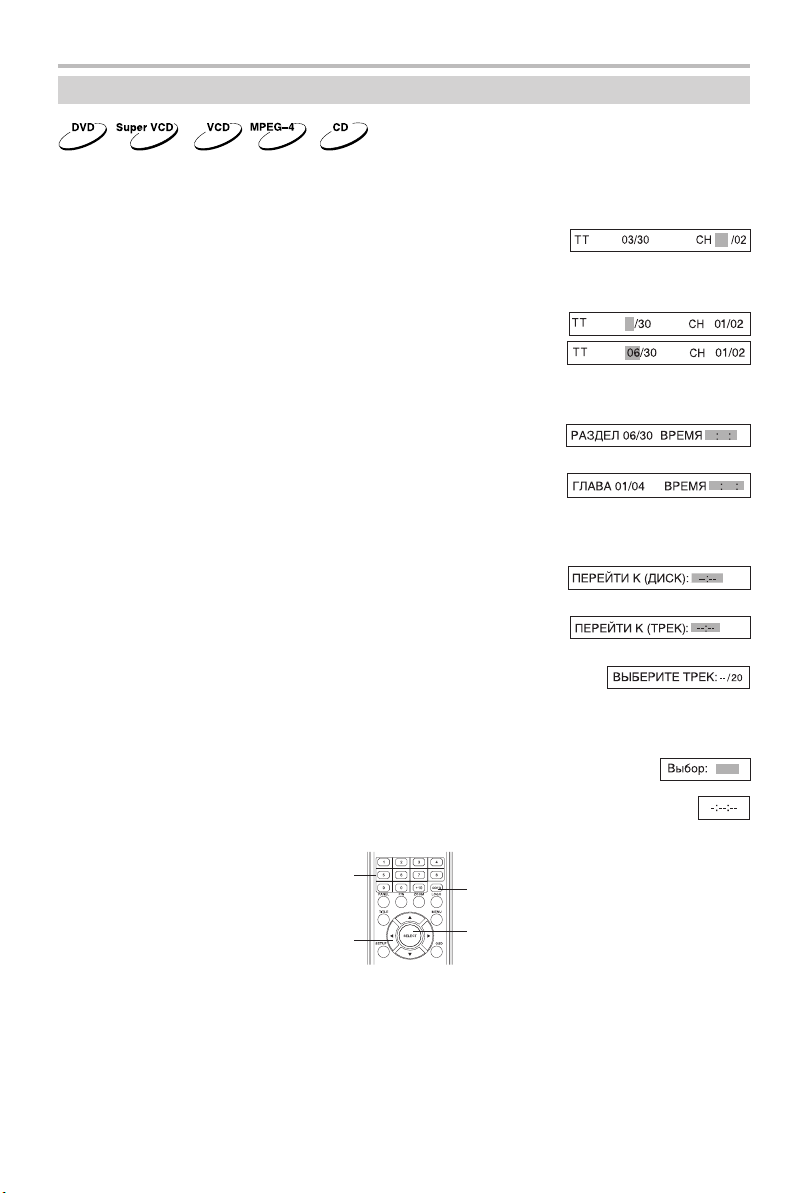

Непосредственный выбор трека с помощью цифровых клавиш 18

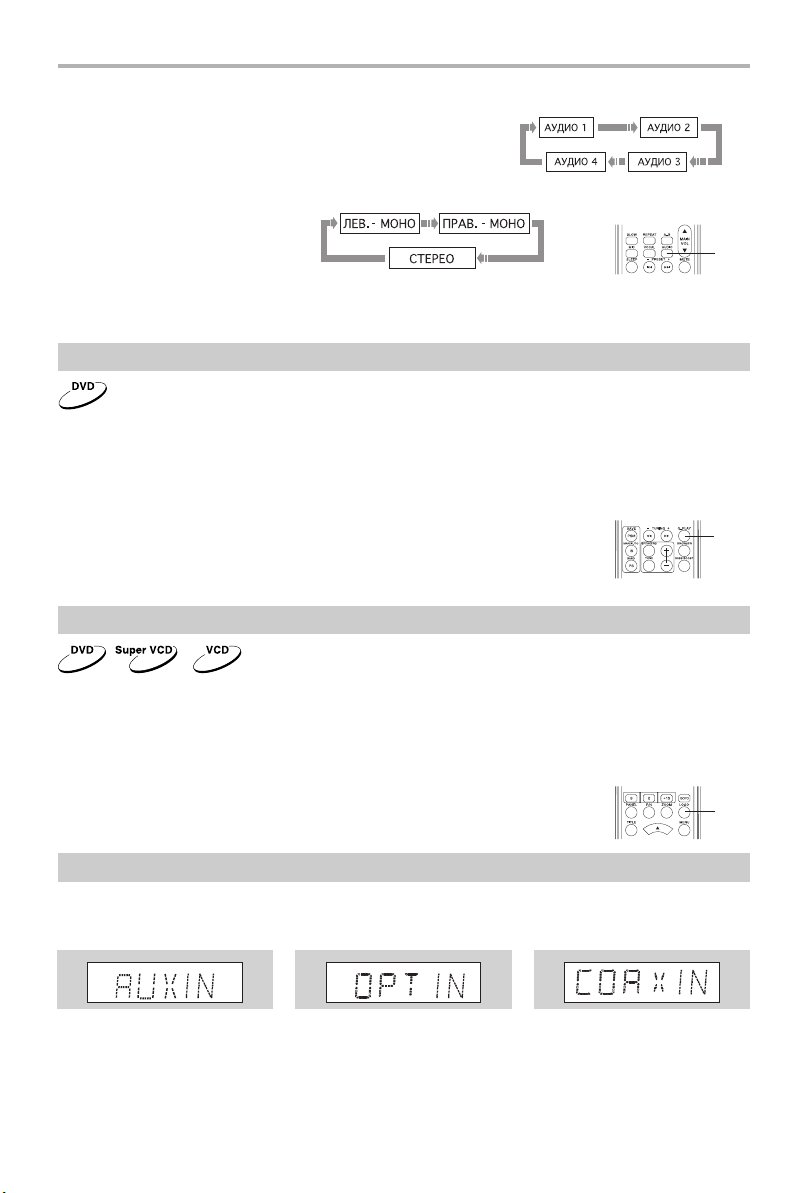

Выбор языка/аудиоканала 18
Функция "Q−Play" (быстрое воспроизведение) 19
Сохранение картинки 19
Воспроизведение сигнала с внешнего источника 19

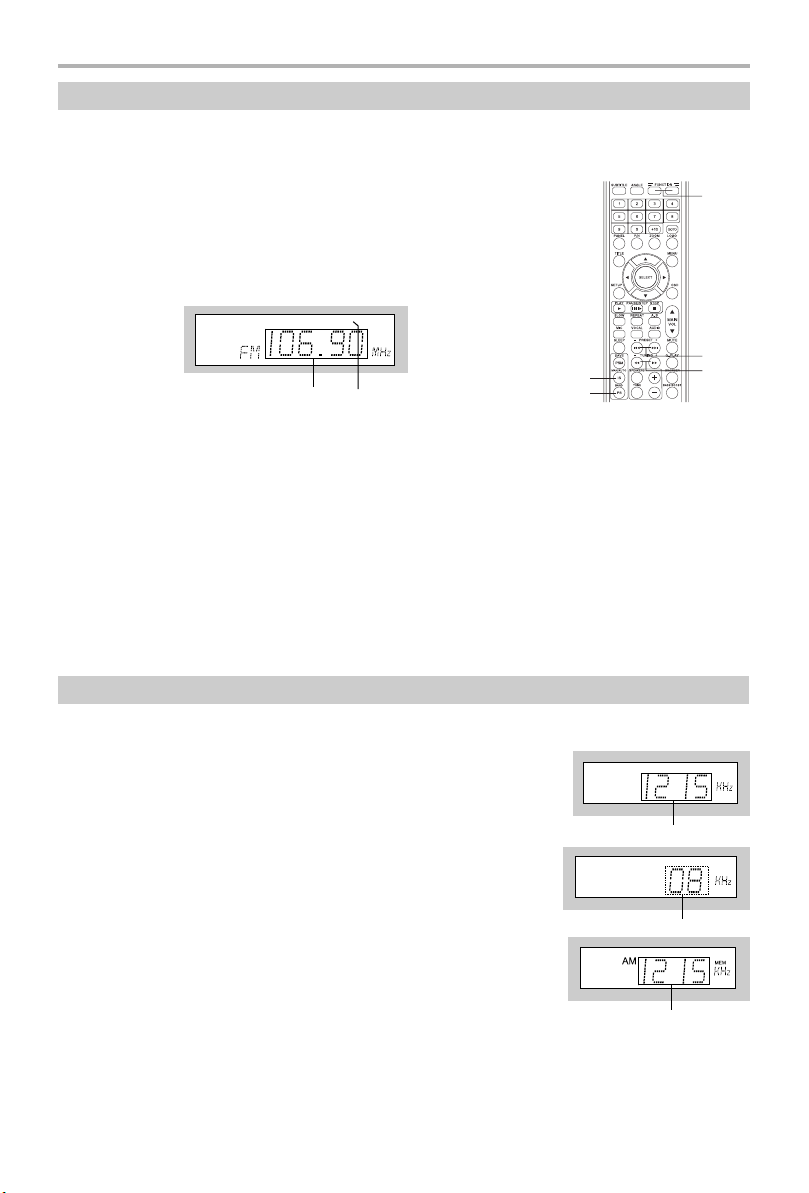

Использование радио 20
Занесение радиостанций в память 20

ВОСПРОИЗВЕДЕНИЕ

Ускоренное воспроизведение 21
Замедленное воспроизведение 21
Повторное воспроизведение 21
Повтор выбранного фрагмента 22

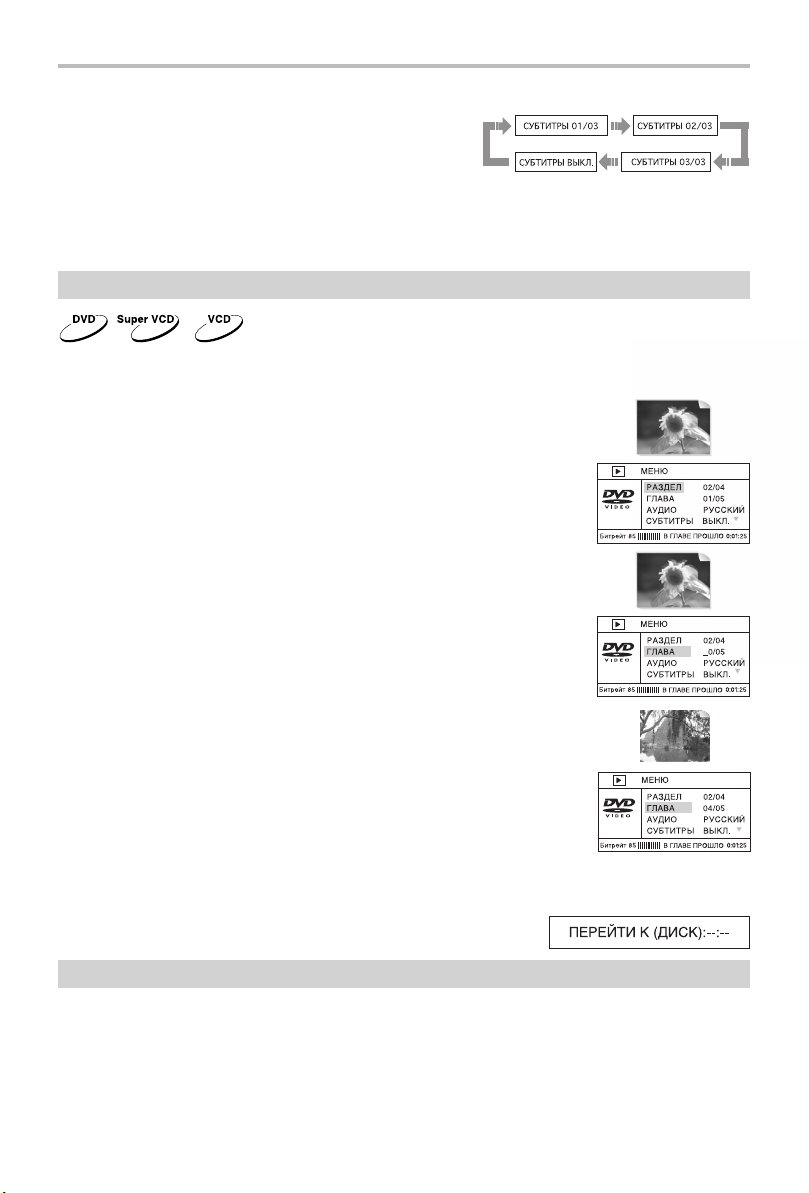

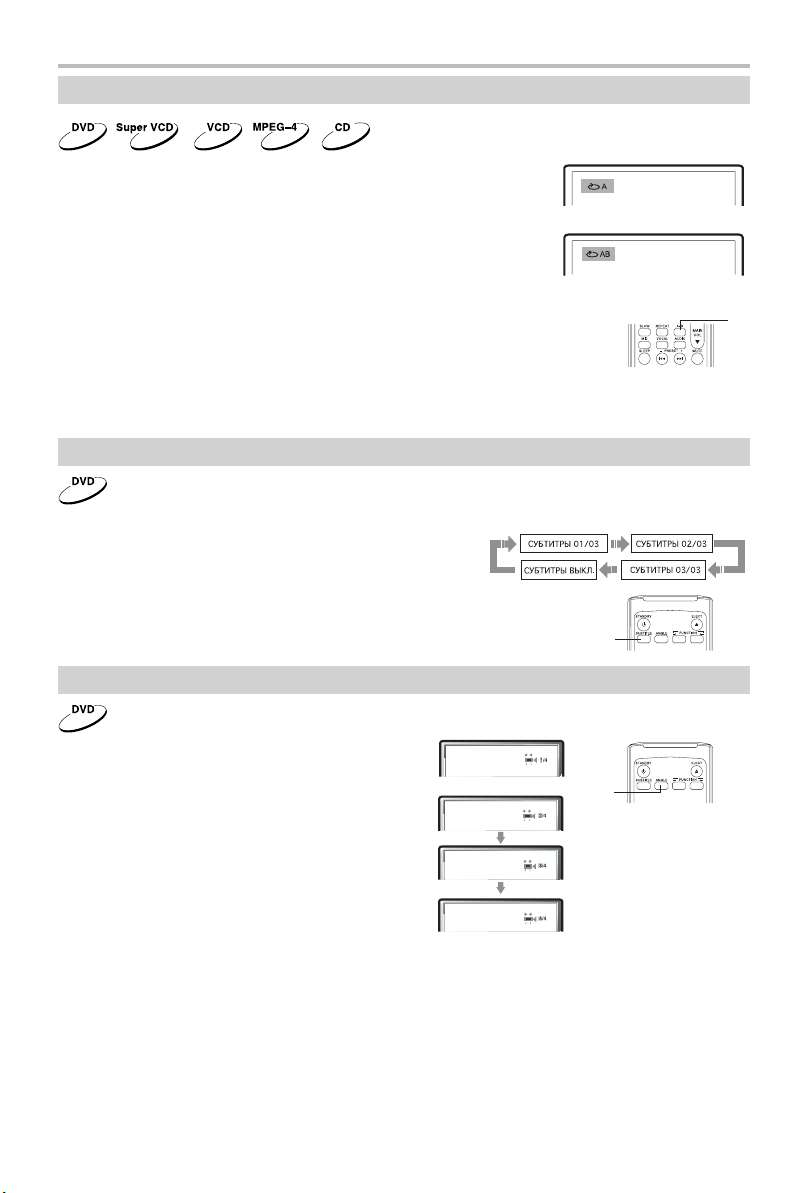

Выбор субтитров 22
Выбор ракурса 22
Воспроизведение с заданного момента 23
Анализатор спектра (PSM) 24
Увеличение/уменьшение изображения 24
Функция отключения через заданный промежуток времени (Sleep Timer) 24
Прогрессивная/чересстрочная развертка 24
Виртуальная панель управления 25
Браузер 25
Воспроизведение MP3−, JPEG−, MPEG−4−файлов 26

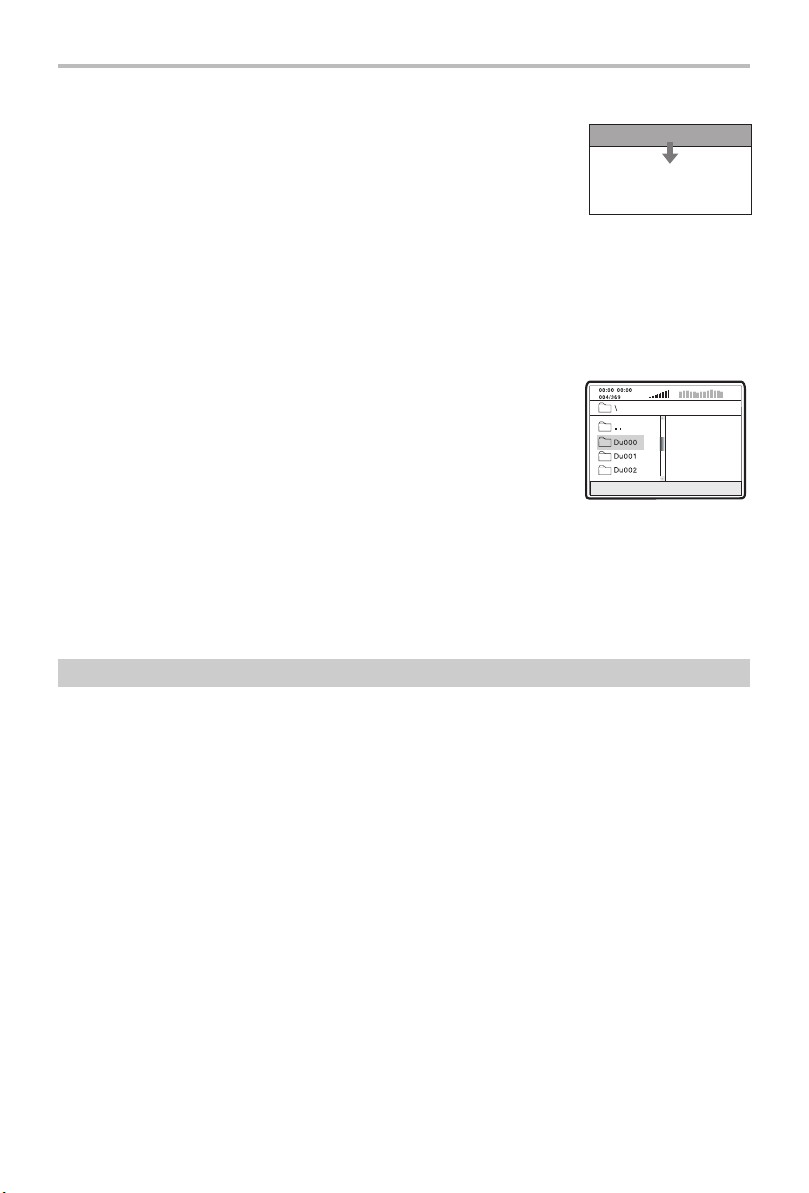

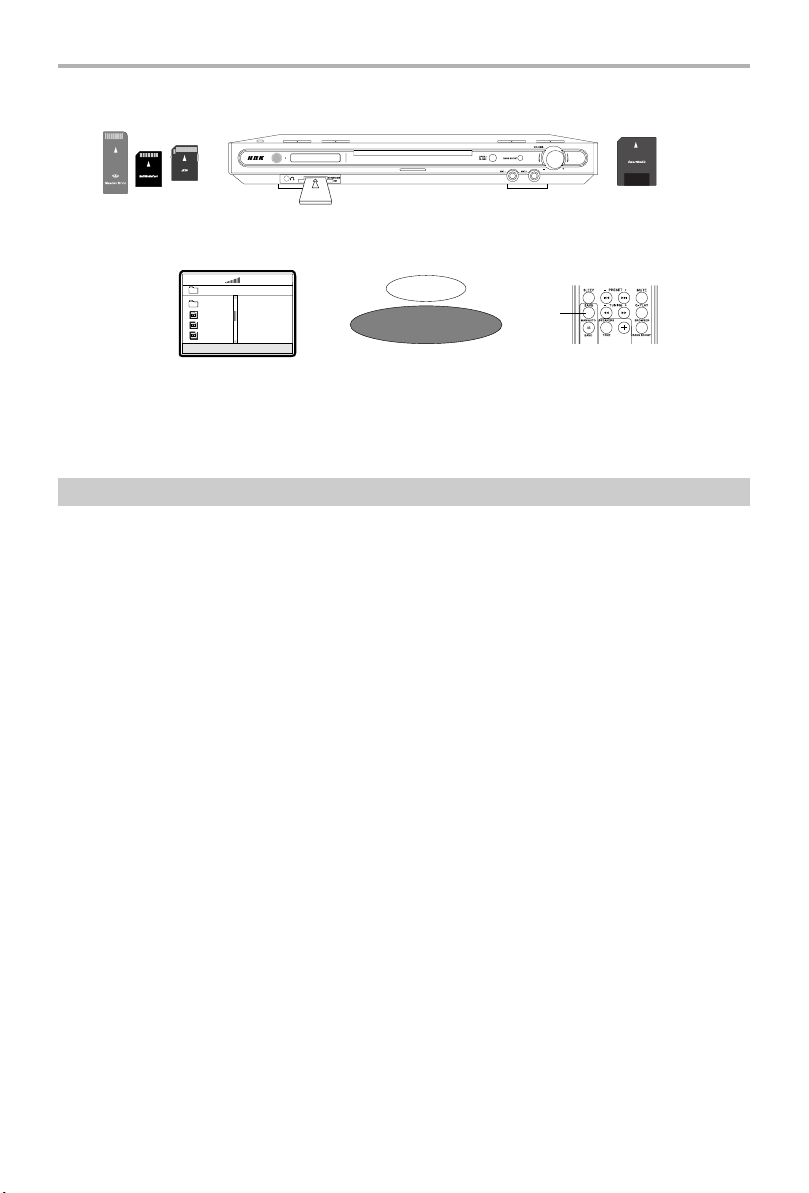

Работа с картами памяти 27

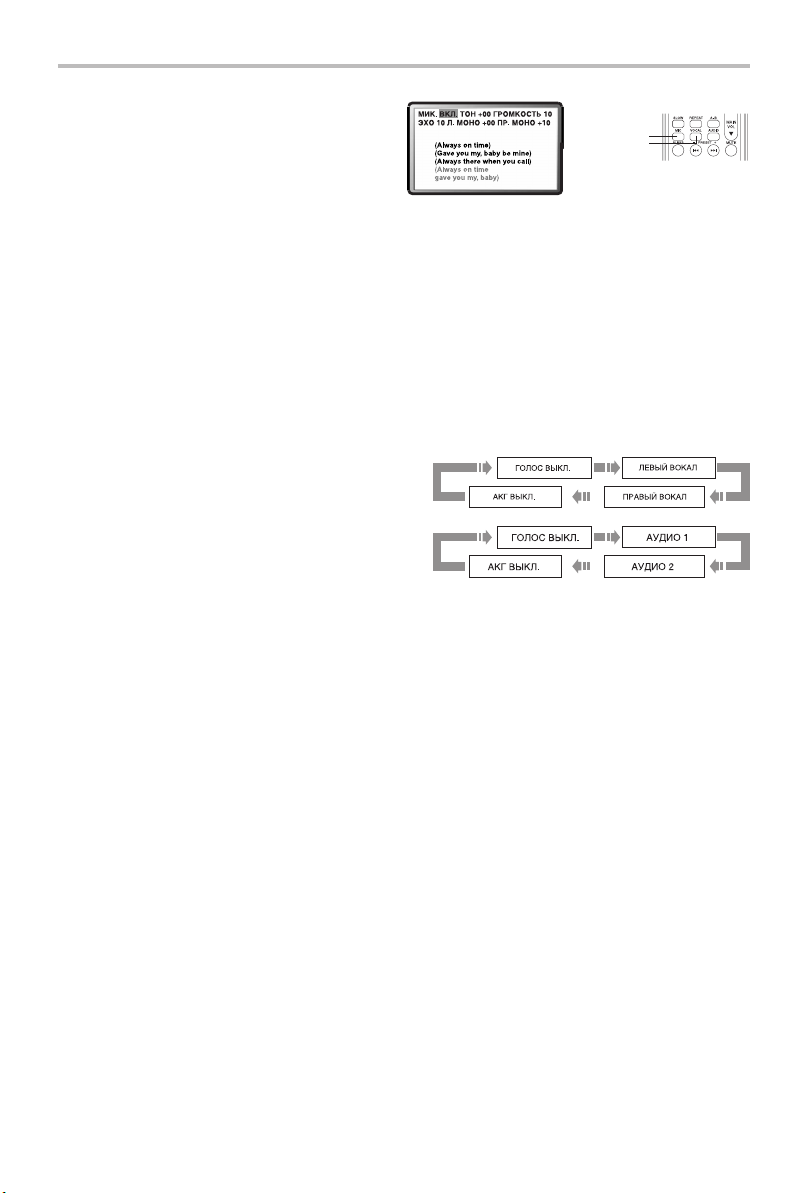

Воспроизведение Караоке−дисков 28

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек 30
Простые настройки 31
Основные настройки 31

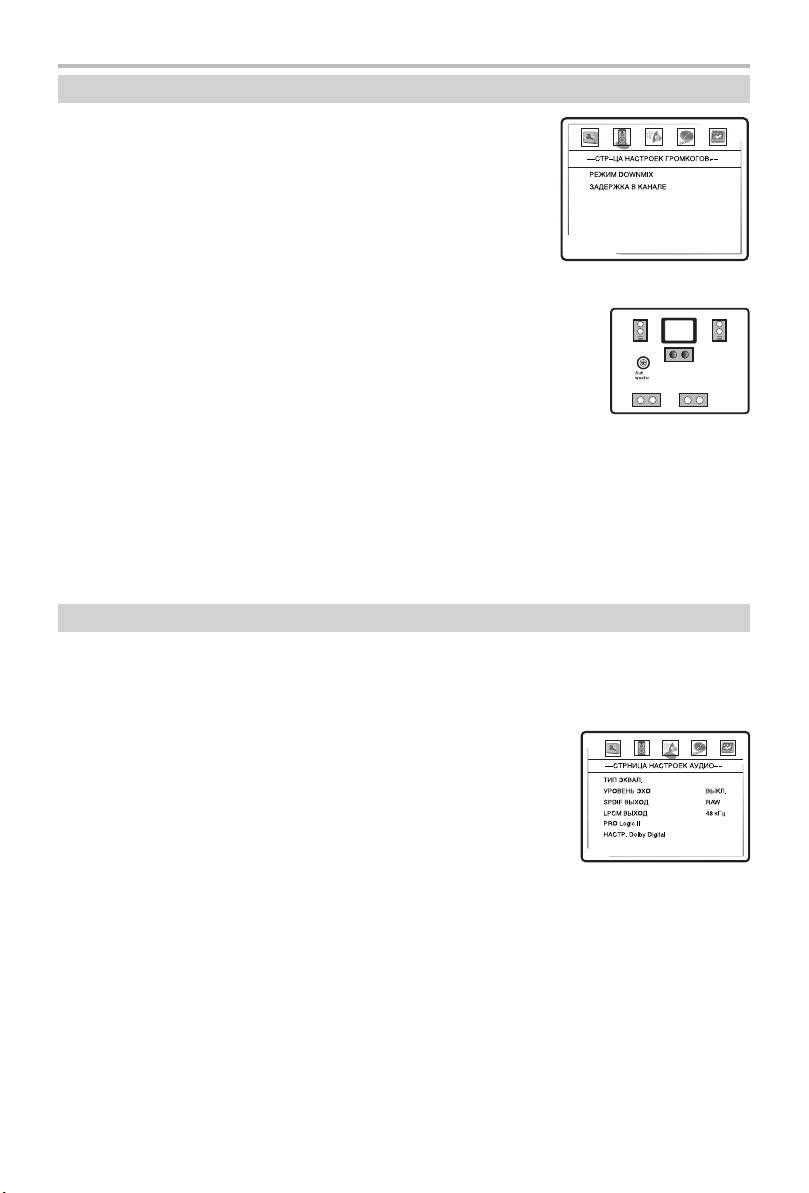

Настройки громкоговорителей 32
Аудионастройки 32

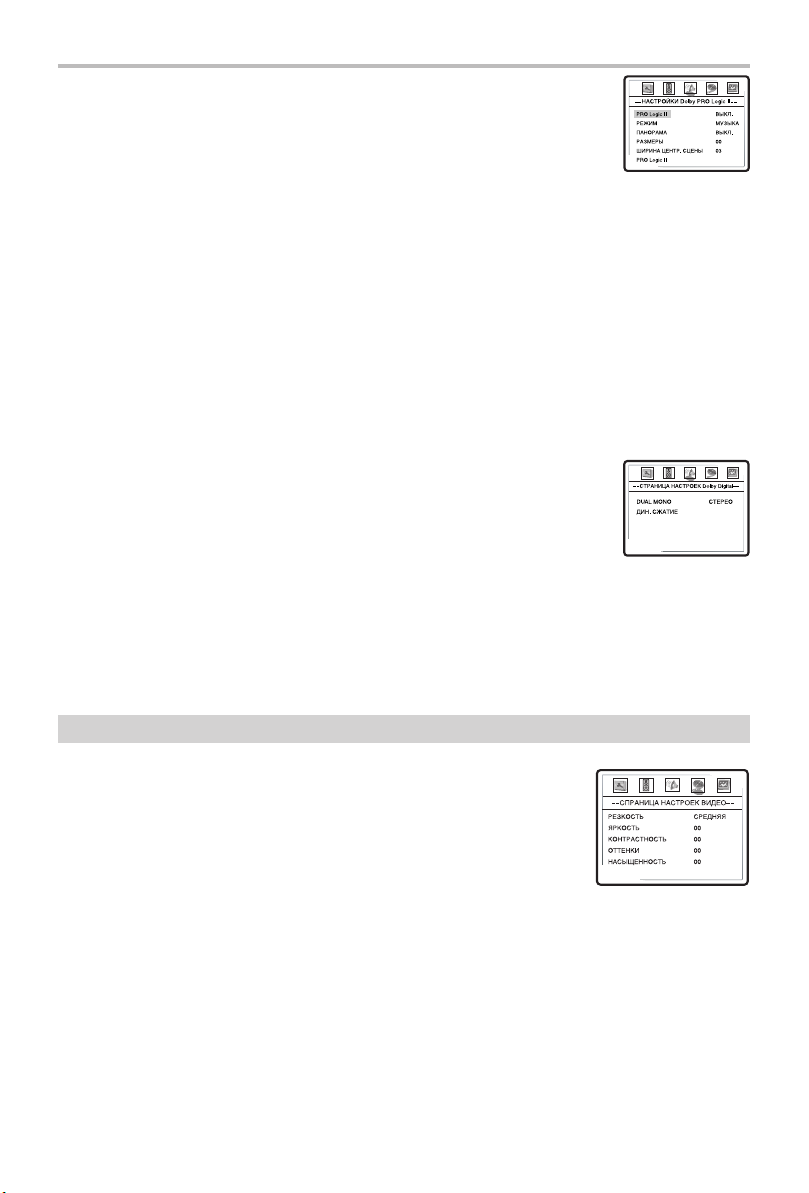

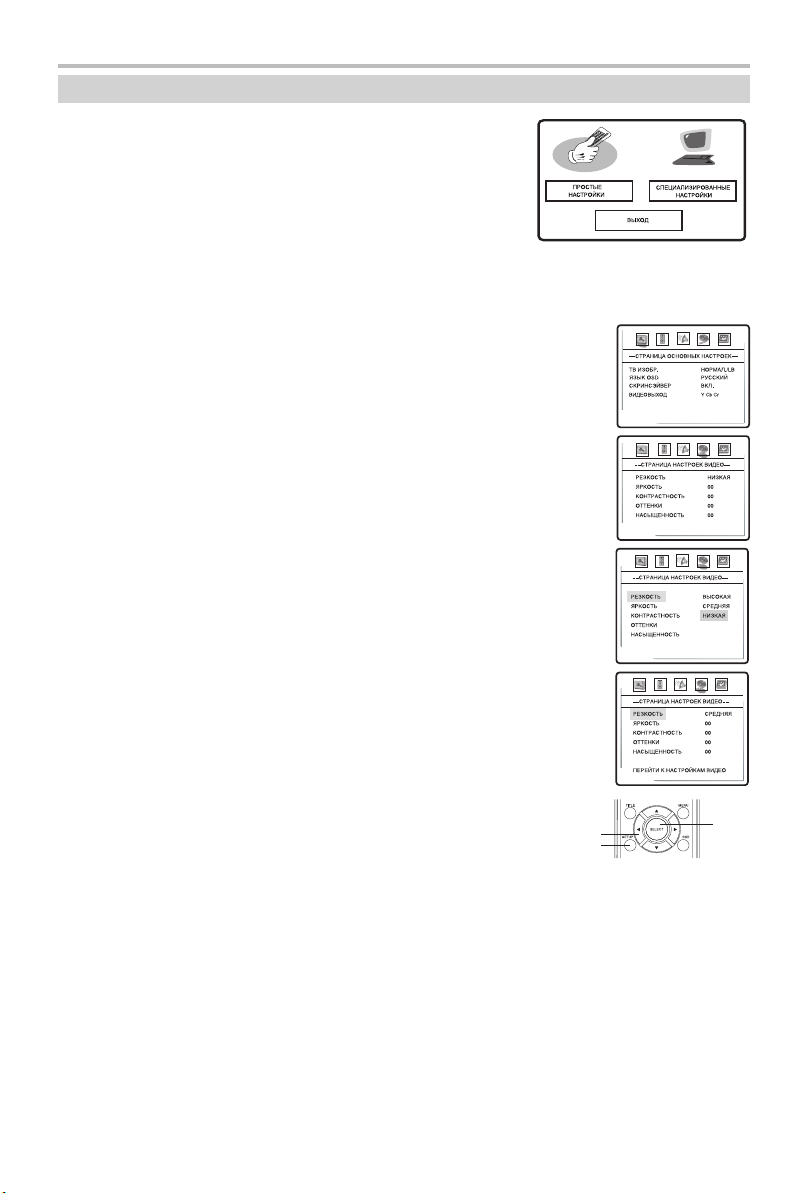

Видеонастройки 33
Начальные настройки 34

ПРОЧЕЕ

Полезные примечания 35
Поиск неисправностей 35
Технические характеристики 36
Термины 37

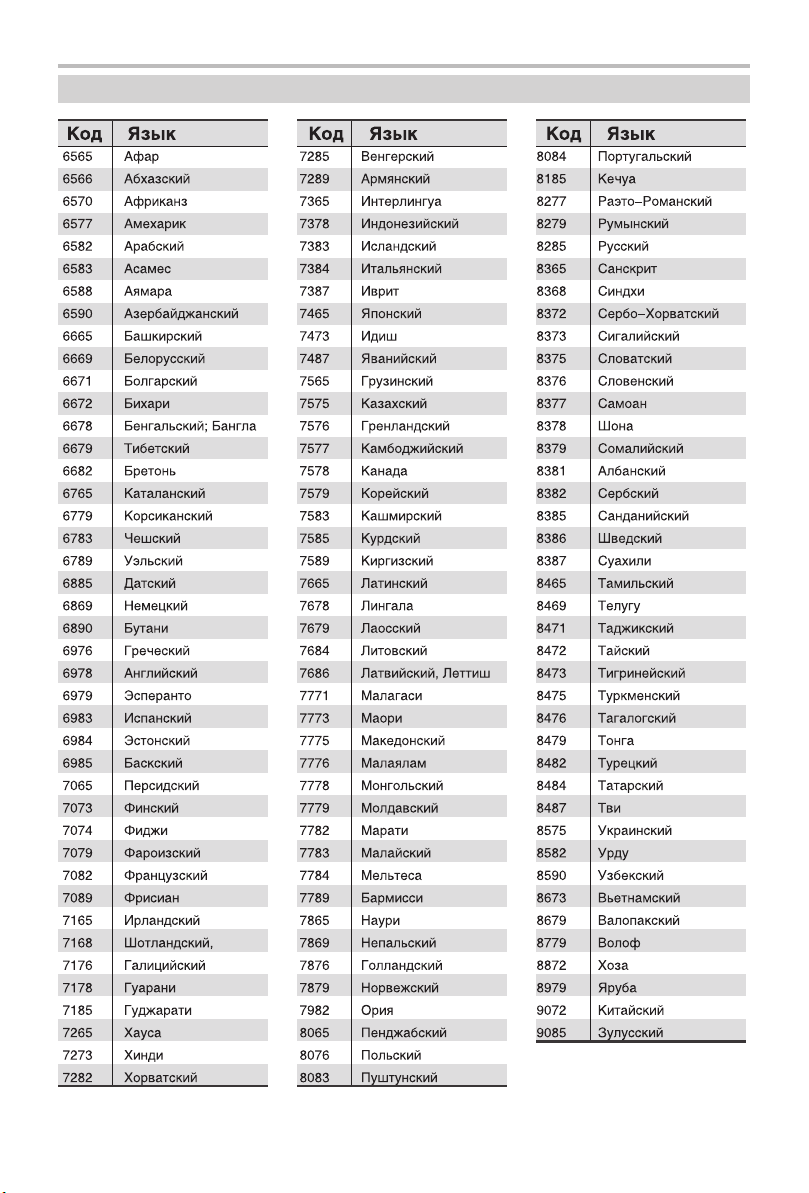

Список кодов языков 38
Список сервис−центров 39

ВВЕДЕНИЕ

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды
и эксплуатации устройства в условиях высокой влажности.

• Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь
самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке
корпуса. Не смотрите вблизи на лазерный луч.

• При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может
образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед
началом воспроизведения, пожалуйста, включите устройство на 1 − 2 часа без диска.

• Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

• Отключайте питание устройства только при отсутствии диска.

• Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого
времени.

• Сетевой штепсель используется как размыкающее устройство, поэтому его следует всегда оставлять
легко доступным для подключения.

• Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно,
установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы.
Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений
Вашей аудиосистемы.

• Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного
воспроизведения.

• Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого
влияния вибрации на его нормальную работу.

• Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство
с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации,
влажности и пыльной среды.

• Допустимо использование небольшого количества нейтрального моющего средства для чистки
устройства.

• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.)
для чистки устройства.

• Для ремонта и технического обслуживания обращайтесь только к квалифицированным специалистам.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения,
пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation,
зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании
Macrovision Corporation и другим законным владельцам и защищенную патентами США
и другими сертификатами об авторских правах. Использование этой технологии должно быть
подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего
использования ограниченным кругом лиц, если другое не оговорено договором с компанией
Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется
по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями
реальных объектов, которые могут отличаться от их реальных изображений.

1

ВВЕДЕНИЕ

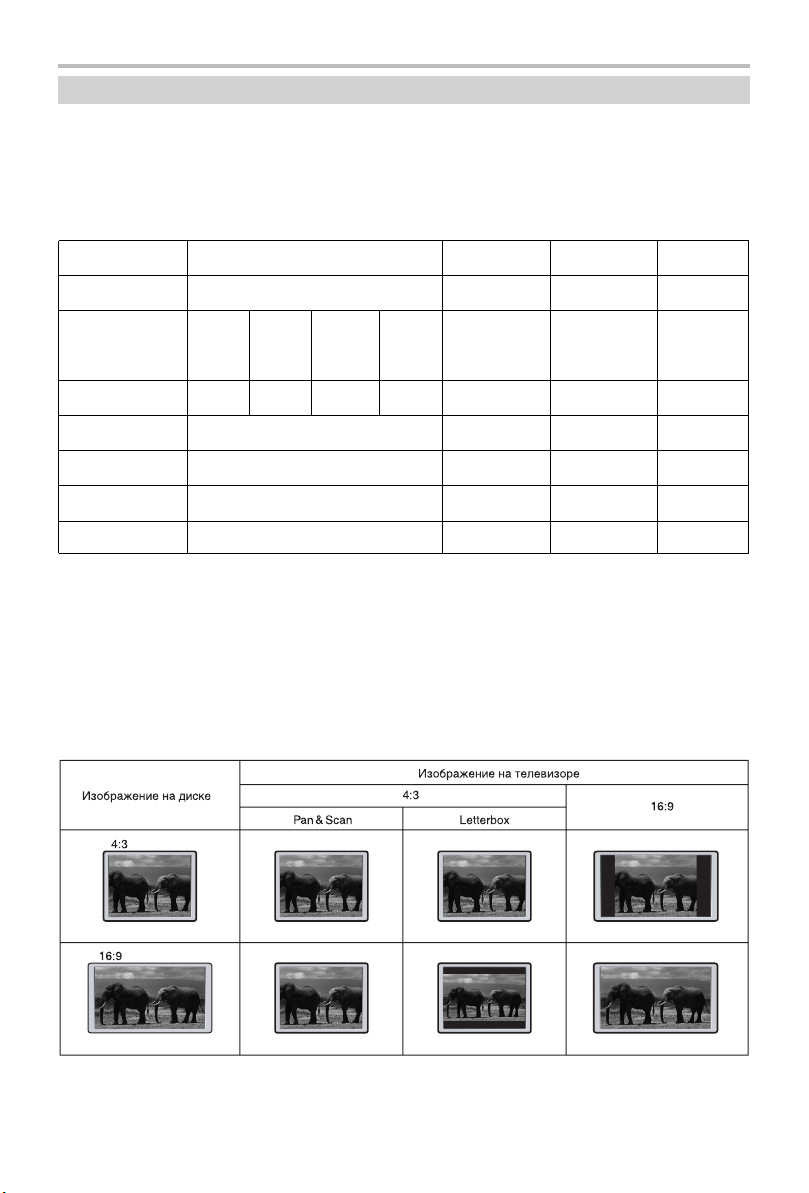

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно
расширило возможности его применения в домашних развлекательных системах. Емкость одного
DVD−диска составляет от 4,7 до 17 ГБ (один DVD−диск заменяет от 7 до 26 стандартных CD−дисков).
Горизонтальное разрешение изображений в данном формате − более 500 линий. Для передачи
аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые
обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

DVD VCD CDSuper VCD

Метод записи

Емкость

Время
воспроизведения

Диаметр диска

Горизонтальное
разрешение

Аудио

Качество звука

Цифровой (MPEG−2)

1 сторона

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 99 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

17 ГБ

484 мин.

Цифровой
(MPEG−2)

650 МБ

45 мин.

12/8 см

350

и более линий

Дополнительные возможности

• Множество поддерживаемых языков
DVD−диск может содержать до 8−ми языков дубляжа и 32−х языков субтитров.

• Множество ракурсов камеры
Определенные сцены на DVD−диске могут быть записаны в 9−ти различных ракурсах.

• Быстрый поиск необходимого фрагмента
Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая
главы (фрагменты, на которые разбит диск).

• Масштабирование изображения
Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

Цифровой
(MPEG−1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

ПРИМЕЧАНИЕ

• Не все DVD−диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился
на телевизоре 4:3 (без черных полос), DVD−диск должен быть записан особым образом. Тем не менее,
даже в режиме Pan & Scan некоторая потеря информации все−таки будет.

2

ВВЕДЕНИЕ

Условные обозначения

При нажатии клавиши, функция которой не доступна
в данный момент, на экране телевизора появляется изображение:

Эти значки в верхней части параграфа
обозначают типы дисков, к которым
применима данная функция.

Применима к DVD−дискам

Применима к Super VCD−дискам

Применима к VCD−дискам

Особенности

Форматы:

• Воспроизведение цифрового видео в форматах DVD−Video, Super VCD и VCD

• Устройство для чтения карт памяти SD, MMC, MS, SM

• Поддержка стандарта MPEG−4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD

• Воспроизведение музыкальных дисков в формате DVD−Audio

• Воспроизведение музыкальных композиций в форматах CD−DA и HDCD

• Воспроизведение музыкальных файлов, сжатых в форматах MP3 и WMA

• Воспроизведение Караоке−дисков в форматах DVD, VCD, CD+G

• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

Аудио:

• АудиоЦАП 192 кГц/24 бит

• Коаксиальный и оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового звука
в форматах Dolby Digital/DTS/LPCM

• Коаксиальный и оптический аудиовходы, обеспечивающие возможность подключения внешних источников
цифрового сигнала

• Стереофонический аудиовход для подключения внешнего источника сигнала

• Стереофонический аудиовыход для подключения к телевизору или усилителю

• Встроенные цифровые декодеры многоканального звука, обеспечивающие воспроизведение звуковых
дорожек Dolby Digital и DTS

• Встроенный декодер Dolby Pro Logic II, позволяющий преобразовывать стереофонический сигнал
в многоканальный

• Два микрофонных входа, обеспечивающие использование функции караоке

• Выход для подключения наушников

• Функция усиления баса Bass Boost

Видео:

• ВидеоЦАП 108 МГц/12 бит

• Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость и отсутствие
мерцания изображения

• Композитный, компонентный (Y Cb Cr), S−Video и RGB/SCART видеовыходы, расширяющие коммутационные
возможности

• Транскодер NTSC/PAL

• Поддержка множества ракурсов обзора, языков дубляжа и субтитров

• Регулировка резкости, яркости, контрастности, оттенков, насыщенности изображения

Прочее:

• Поддержка носителей: CD−R/CD−RW, DVD−R/DVD−RW, DVD+R/DVD+RW

• Встроенный цифровой FM/AM тюнер с памятью на 20 радиостанций с поддержкой RDS

• Система КАРАОКЕ+, обеспечивающая расширенные функции караоке

• Русифицированное экранное меню, упрощающее работу пользователя

• Отображение русскоязычных названий файлов, ID3−тэгов и CD−Text

• Новая функция «Q−Play», позволяющая начать воспроизведение, пропустив «неперематываемые»
рекламные блоки

• Новая функция «Image Capture», дающая возможность сохранять любое изображение в качестве заставки

• Новая функция «Виртуальная панель управления», упрощающая работу с устройством во время просмотра
фильма

• Новая функция «Браузер», отображающая информацию о режимах воспроизведения и свойствах
используемого диска

• Автоматическая защита телевизионного экрана

• Функция отключения питания через заданный промежуток времени

• Защита от просмотра детьми нежелательных дисков

• Автоматический выбор напряжения питания (~ 110 − 250 В) и защита от короткого замыкания

3

Применима к MPEG−4−файлам

Применима к CD−дискам

Применима к MP3−файлам

ВВЕДЕНИЕ

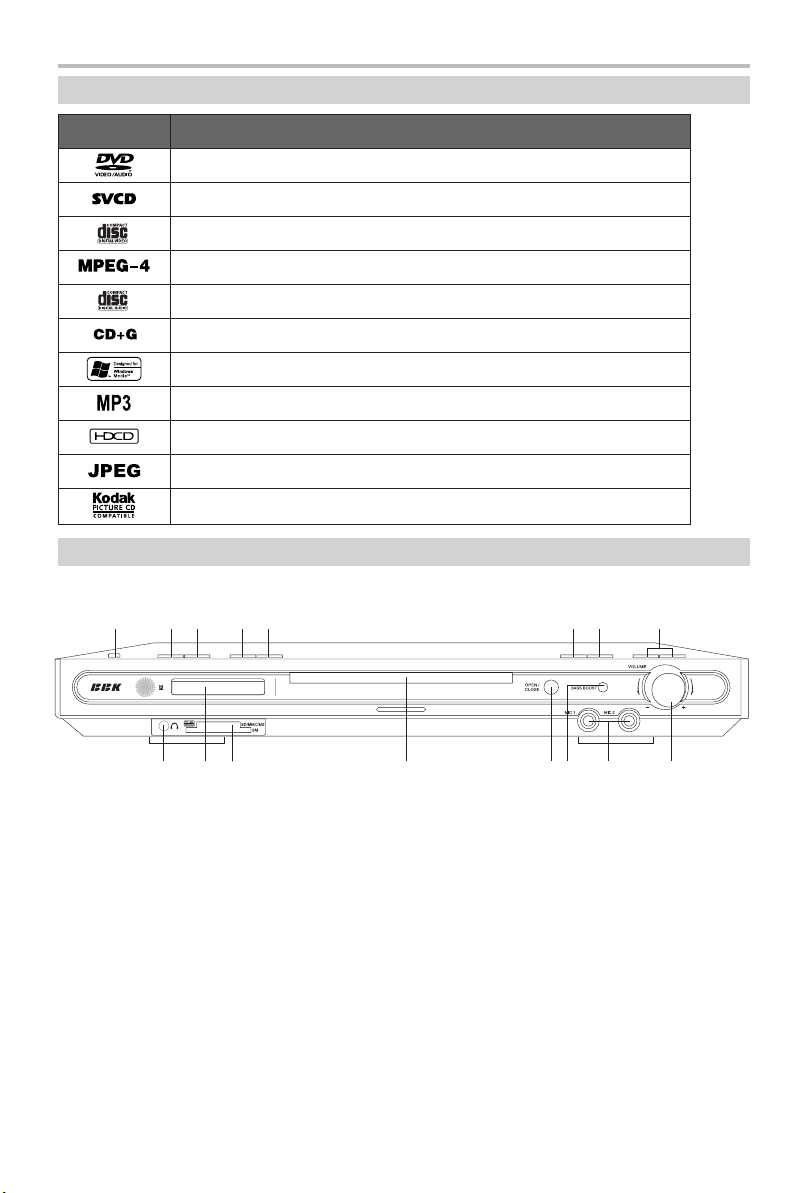

Поддерживаемые форматы

Тип Содержaние

DVD: Сжатое цифровое аудио − видео (динамическое изображение)

Super VCD: Сжатое цифровое аудио − видео (динамическое изображение)

VIDEO CD: Сжатое цифровое аудио − видео (динамическое изображение)

MPEG−4: Сжатое цифровое аудио − видео (динамическое изображение)

CD−DA: Цифровое аудио

CD+G: Цифровое аудио + графика

WMA: Сжатое цифровое аудио

MP3: Сжатое цифровое аудио

HDCD: Расширенный формат цифрового аудио

JPEG: Сжатое цифровое статическое изображение

Kodak Picture CD: Сжатое цифровое статическое изображение

Расположение и функции органов управления

Общий вид передней панели

A@?>=<;:

543210CB

: Клавиша STANDBY

Рабочий режим/режим ожидания.

; Режим DVD: клавиша PREV

Воспроизведение с предыдущей метки.

Режим Тюнера: клавиша переключения
радиостанций.

< Режим DVD: клавиша NEXT

Воспроизведение с последующей метки.

Режим Тюнера: клавиша переключения
радиостанций.

= Режим DVD: клавиша REW

Ускоренное обратное воспроизведение.

Режим Тюнера: клавиша настройки
радиостанций.

> Режим DVD: клавиша FWD

Ускоренное воспроизведение вперед.
Режим Тюнера: клавиша настройки
радиостанций.

? Клавиша PLAY/PAUSE

Воспроизведение/пауза.

@ Клавиша STOP

Остановка воспроизведения.

A Клавиша FUNCTION

Переключение режимов DVD−ресивер/
Тюнер/Аудиовход/Цифровой аудиовход.

B Регулятор уровня громкости
C Разъемы для подключения микрофонов
0 Клавиша BASS BOOST

Функция усиления баса.

1 Клавиша OPEN/CLOSE

Загрузка диска/извлечение диска.

2 Лоток для загрузки диска
3 Устройство для чтения карт памяти

SD, MMC, MS, SM

4 Окно VFD−дисплея
5 Разъем для подключения наушников

4

ВВЕДЕНИЕ

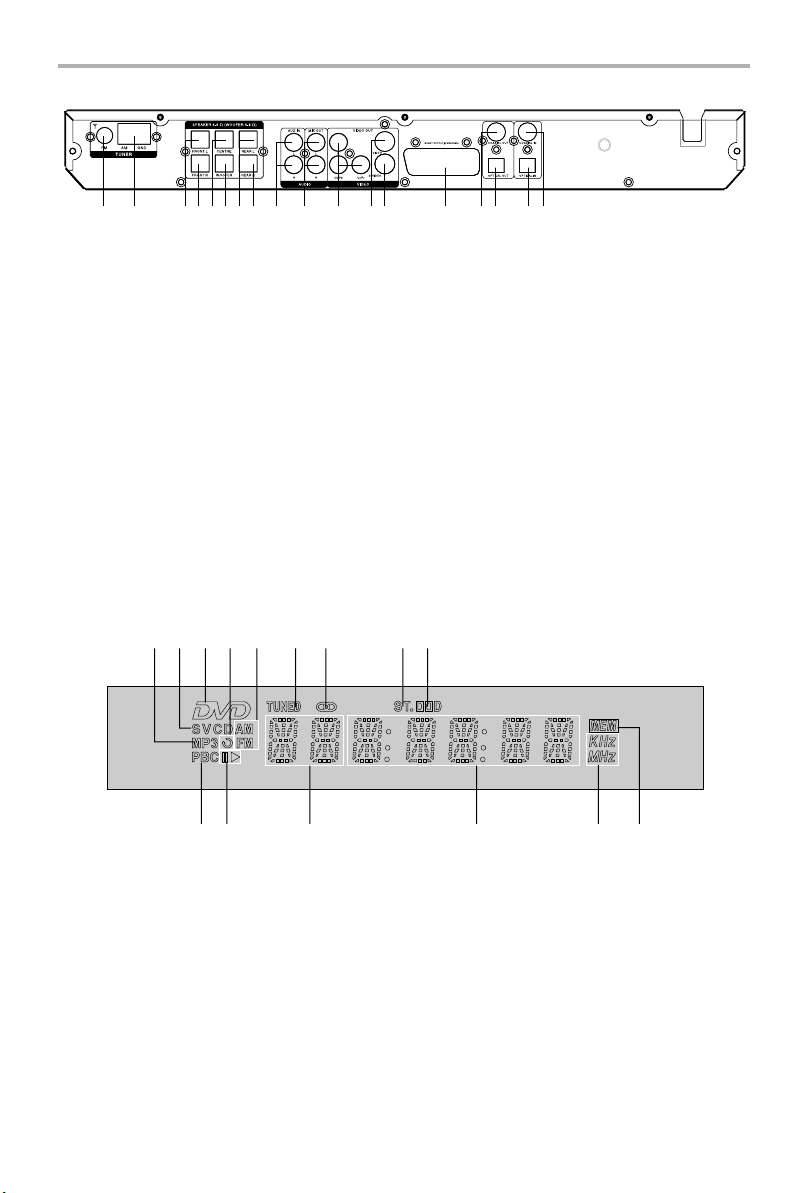

Общий вид задней панели

: ; <=>?@A B

: Разъем для подключения антенны FM−диапазона
; Разъем для подключения антенны AM−диапазона
< Разъем для подключения левого фронтального громкоговорителя (выход со встроенного усилителя)
= Разъем для подключения правого фронтального громкоговорителя (выход со встроенного усилителя)
> Разъем для подключения центрального громкоговорителя (выход со встроенного усилителя)
? Разъем для подключения сабвуфера (выход со встроенного усилителя)
@ Разъем для подключения левого громкоговорителя окружающего звука (выход со встроенного

усилителя)

A Разъем для подключения правого громкоговорителя окружающего звука (выход со встроенного

усилителя)

B Разъем аудиовхода
C Стереофонический аудиовыход
0 Разъем компонентного видеовыхода Y Cb (Pb) Сr (Pr)
1 Разъем композитного видеовыхода
2 Разъем видеовыхода S−Video
3 Разъем SCART
4 Разъем коаксиального цифрового аудиовыхода
5 Разъем оптического цифрового аудиовыхода

6 Разъем оптического цифрового аудиовхода
7 Разъем коаксиального цифрового аудиовхода

C 4 7

12

0

5

3 6

Общий вид VFD−дисплея

:;<=> ? @ AB

C01234

: MP3–диск
; CD–, VCD− или SVCD–диск
< DVD–диск
= Повтор
> FM/AM–диапазон
? Индикатор состояния радио
@ Индикатор состояния тюнера

B Dolby Digital
C Запрограммированные радиостанции
0 Частота
1 Время воспроизведения
2 Глава или трек
3 Воспроизведение или пауза
4 PBC*

A Стерео

* Play Black Control – отключаемая функция, применима к Super VCD− и VCD2.0–дискам. Позволяет
использовать меню (похожее на меню в DVD−дисках) для выбора последовательности воспроизведения.

5

ВВЕДЕНИЕ

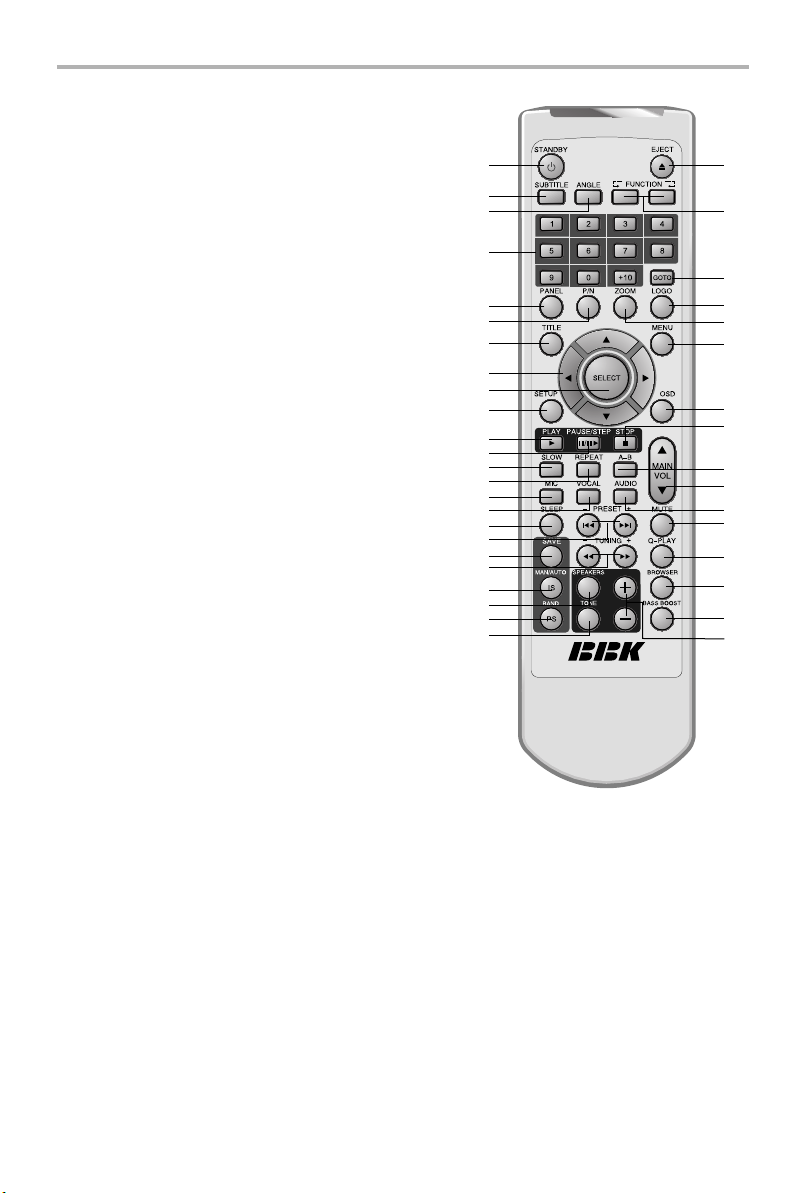

Общий вид пульта дистанционного управления

: Клавиша STANDBY

Рабочий режим/режим ожидания.

; Клавиша SUBTITLE

Изменение языка субтитров.

< Клавиша ANGLE

Изменение ракурса камеры.

= Цифровые клавиши
> Клавиша PANEL

Включение/выключение функции "Виртуальной
панели управления".

? Клавиша Р/N

Выбор системы цветности.

@ Клавиша TITLE

Разделы DVD−диска.

A Клавиши направления
B Клавиша SELECT
C Клавиша SETUP

Функции режима SETUP.

0 Клавиша PLAY

Нормальное воспроизведение.

1 Клавиша PAUSE/STEP

Пауза/покадровое воспроизведение.

2 Клавиша SLOW

Замедленное воспроизведение.

3 Клавиша REPEAT

Повторное воспроизведение.

4 Клавиша MIC

Меню управления функцией караоке.

5 Клавиша VOCAL

Выбор режима караоке.

6 Клавиша SLEEP

Использование функции SLEEP.

7 Режим тюнера: клавиши PRESET−/+

Выбор настроенных радиостанций.

Режим DVD−ресивера: клавиши PREV/NEXT

Воспроизведение с предыдущей/последующей метки.

8 Режим тюнера: клавиша SAVE

Сохранение в памяти радиостанций.

Режим DVD−ресивера: клавиша CARD

Переключение режимов: DVD−плеер/считыватель карт.

f Режим тюнера: клавиши TUNING−/+

Настройка радиостанций.

Режим DVD−ресивера: клавиши REW/FWD

Ускоренное обратное воспроизведение/
ускоренное воспроизведение вперед.

g Режим тюнера: клавиша MAN/AUTO

Переключение между ручной и автоматической
настройкой тюнера.

Режим DVD−ресивера: клавиша IS

Переключение в режим видеовыхода сигнала
с чересстрочной разверткой.

h Клавиша SPEAKERS

Выбор регулируемого аудиоканала.

i Режим тюнера: клавиша BAND

Переключение между FM− и AM−диапазонами.

Режим DVD−ресивера: клавиша PS

Переключение в режим видеовыхода сигнала
с прогрессивной разверткой.

j Клавиша TONE

Выбор регулировки тембра (BASS, TREBLE).

k Клавиши −/+

Уменьшение/увеличение тембра низких, высоких
частот и громкости звука на выбранном канале.

l Клавиша BASS BOOST

Регулировка функции усиления баса.

D Клавиша BROWSER

Включение/выключение функции "Браузер".

E Клавиша Q−PLAY

Активация функции "Q−Play".

F Клавиша MUTE

Включение/выключение звука.

9 Клавиша AUDIO

Изменение языка дубляжа.

H Клавиша MAIN VOL−/+

I Клавиша А−В

J Клавиша STOP

K Клавиша OSD

L Клавиша MENU

M Клавиша ZOOM

N Клавиша LOGO

O Клавиша GOTO

P Клавиши FUNCTION

Q Клавиша EJECT

:

;
<

Q

P

=

O

>
?

@

N
M
L

A
B

C

0
1
2
3
4
5
6
7
8
f

g
h
i

j

Уменьшение/увеличение общего уровня
громкости.

Повтор выбранного участка.

Остановка воспроизведения.

Отображение информации о диске.

Меню DVD−диска/режим РВС.

Масштабирование изображения.

Сохранение изображения.

Воспроизведение с заданного места.

Переключение режимов DVD−ресивера.

Открытие/закрытие лотка для загрузки дисков.

CARD

K
J

I
H

9
F

E

D

l
k

6

ВВЕДЕНИЕ

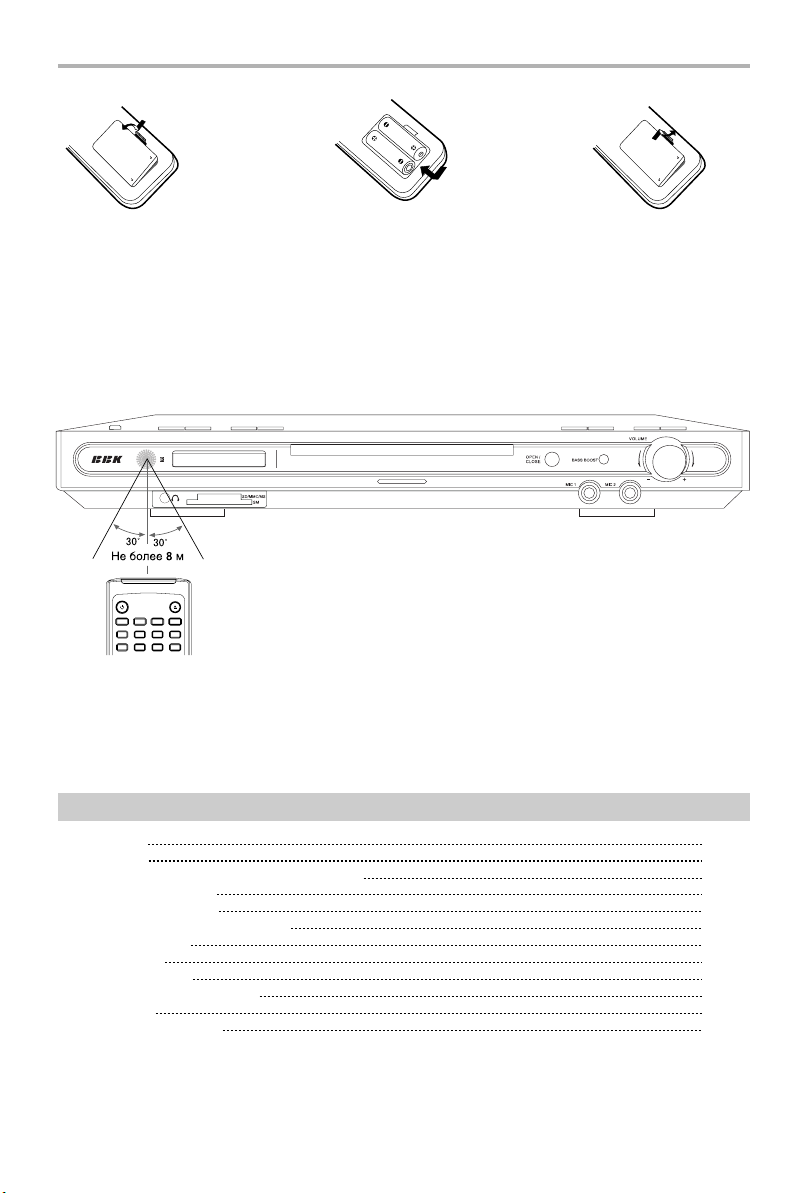

1. Откройте крышку на задней

поверхности пульта
дистанционного управления.

Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.

2. Вставьте батарейки.

3. Закройте крышку.

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD−ресивера
не превышает 30 градусов и расстояние до DVD−ресивера не превышает 8 метров.

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней
панели DVD−ресивера.

• Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте
одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

Аксессуары

Аудиокабель 1 шт.
Видеокабель 1 шт.
Кабель для подключения громкоговорителей 6 шт.
Антенна FM−диапазона 1 шт.
Антенна AM−диапазона 1 шт.
Пульт дистанционного управления 1 шт.
Микрофон DM−998 2 шт.
Батарейка ААА 2 шт.
Гарантийный талон 1 шт.
Руководство по эксплуатации 1 шт.
Караоке–диск 3 шт.
Кабель RCA − Mini−Jack 1 шт.

7

ПОДКЛЮЧЕНИЕ

Подключение компонентов домашнего кинотеатра

Видеокабель

Сабвуфер

Задняя панель

Левый фронтальный
громкоговоритель

Центральный
громкоговоритель

Правый фронтальный

громкоговоритель

Левый и правый
громкоговорители
окружающего звука

• Установите параметр РЕЖИМ DOWNMIX в меню настроек громкоговорителей в режим 5.1CH,

чтобы активировать все 6 громкоговорителей при воспроизведении дисков с аудиосопровождением
в формате 5.1CH (подробное описание данной операции смотрите на странице 32).

• Перед началом подключения компонентов домашнего кинотеатра или подключением домашнего

кинотеатра к другому оборудованию убедитесь, что электропитание отключено.

• Во избежание повреждения компонентов домашнего кинотеатра подключайте к DVD−ресиверу только

акустическую систему, поставляемую в комплекте.

8

ПОДКЛЮЧЕНИЕ

Подключение к телевизору

Предостережение

Перед началом подключения DVD−ресивера к другому оборудованию убедитесь, что электропитание
отключено.

Задняя панель

Аудиокабель

Видеокабель

S−Video кабель

или

• Чтобы использовать DVD−ресивер в режиме изображения с чересстрочной разверткой, нажмите

клавишу IS. Режим изображения с прогрессивной разверткой не может использоваться,
если на выход подается сигнал с чересстрочной разверткой.

• Если Ваш телевизор оборудован S−Video входом, Вы можете подключить DVD−ресивер к телевизору

с помощью S−Video кабеля. S−Video выход и компонентный видеовыход не могут использоваться
одновременно. Установите режим чересстрочной развертки при использовании S−Video выхода
(подробное описание смотрите на странице 24).

• Если Ваш телевизор оборудован компонентным видеовходом, используйте компонентный видеовыход

DVD−ресивера для подключения.

• Установите параметр DOWNMIX в меню настроек громкоговорителей в режим LT/RT, V SURR

или СТЕРЕО вместо 5.1CH (подробное описание данной операции смотрите на странице 32).

• Если аудиовыход DVD−ресивера также подключается к телевизору, то стереофонический аудиовыход

DVD−ресивера следует подключить к стереофоническом входу телевизора (Audio In).

• Выход RGB через разъем SCART и выходы Y Cb Cr не могут использоваться одновременно.

При использовании выхода SCART необходимо установить соответствующий параметр опции
ВИДЕОВЫХОД (подробное описание данной операции смотрите на странице 31).

9

ПОДКЛЮЧЕНИЕ

Подключение к телевизору с входом сигнала прогрессивной развертки

Телевизор с поддержкой
прогрессивной развертки

Задняя панель

Аудиокабель

• Если Ваш телевизор поддерживает прогрессивную развертку, то используйте Y Pb Pr видеовыход

DVD−ресивера для подключения. Нажмите клавишу PS, чтобы переключить ресивер в режим
изображения с прогрессивной разверткой (progressive scan mode).

• Если аудиовыход DVD−ресивера также подключается к телевизору, то стереофонический аудиовыход

DVD−ресивера следует подключить к стереофоническому входу телевизора (Audio In).

• Установите параметр DOWNMIX в меню настроек громкоговорителей в режим LT/RT, V SURR

или СТЕРЕО вместо 5.1CH (подробное описание данной операции смотрите на странице 32).

10

ПОДКЛЮЧЕНИЕ

Подключение к стереофоническим компонентам

Аудиокабель

Усилитель с декодером Dolby Digital Pro Logic Surround

Записывающее устройство

Задняя панель

Центральный
громкоговоритель

Левый фронтальный
громкоговоритель

Левый громкоговоритель
окружающего звука

Правый фронтальный

Сабвуфер

Правый громкоговоритель

окружающего звука

громкоговоритель

• Для подключения стереофонических компонентов к DVD−плееру используйте выход MIXED AUDIO OUT.

• Установите параметр DOWNMIX в режим LT/RT (подробное описание данной операции смотрите

на странице 32).

• Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше,

чем между фронтальными громкоговорителями и зрителем. Если расстояние между
громкоговорителями окружающего звука и зрителем значительно меньше расстояния между
фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку
каналов окружающего звука (подробное описание данной операции смотрите на странице 32).

ПРИМЕЧАНИЕ

• Громкоговорители, поставляемые в комплекте, предназначены только для работы с данным ресивером.

11

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с декодером Dolby Digital или DTS

Видеокабель

75 Коаксиальный кабель

Оптический кабель

Усилитель с декодером Dolby Digital или DTS

Задняя панель

или

Центральный
громкоговоритель

Левый фронтальный
громкоговоритель

Левый громкоговоритель
окружающего звука

Правый фронтальный

громкоговоритель

Сабвуфер

Правый громкоговоритель

окружающего звука

Производится по лицензии Dolby Laboratories. "Dolby" и "DD" торговые марки Dolby Laboratories.
Конфиденциальные неизданные работы. © 1992 − 1997 Dolby Laboratories. Все права защищены.

12

ПОДКЛЮЧЕНИЕ

Подключение FM/AM антенн

AM антенна

FM антенна

Задняя панель

Правый фронтальный
громкоговоритель

Левый фронтальный

громкоговоритель

• Если Вы хотите принимать радиостанции, выполните подключения в соответствии с рисунком вверху.
Нажмите клавишу FUNCTION, чтобы переключить систему в режим радио.

• При прослушивании радиостанций встроенный декодер Dolby Pro Logic II не работает, поэтому звучать
будут только левый и правый фронтальные громкоговорители.

ПРИМЕЧАНИЕ

• При подключении рамочной AM антенны подключите сигнальный и заземляющий провода
к соответствующим разъемам на задней панели устройства.

Подключение наушников

ПРИМЕЧАНИЯ

• На наушники подается стереофонический сигнал, поэтому при использовании наушников установите
параметр DOWNMIX в один из режимов: СТЕРЕО, LT/RT, V SURR.

• При прослушивании радиостанций c использованием наушников уровень громкости не регулируется.

13

ПОДКЛЮЧЕНИЕ

Подключение внешнего источника сигнала

75 Коаксиальный кабель Оптический кабель

L−AUDIO−R

LINE OUT

Задняя панель DVD−ресивера

Задняя панель игровой консолиЗадняя панель DVD−плеера

Optical Out

• К данному Домашнему DVD−театру вы можете подключать как аналоговый источник сигнала,
так и цифровой.

• Если вы хотите воспроизвести звук с внешнего аналогового источника сигнала, выполните
подключения в соответствии с рисунком, используя стереофонический аудиовход AUX IN. С помощью
клавиши FUNCTION выберите режим аналогового входа.

• Если вы хотите воспроизвести звук с внешнего цифрового источника сигнала, выполните подключения
в соответствии с рисунком, используя цифровой оптический аудиовход или цифровой коаксиальный
аудиовход. С помощью клавиши FUNCTION выберите режим оптического входа или режим
коаксиального входа.

ПРИМЕЧАНИЕ

• При воспроизведении звука с внешнего источника сигнала некоторые функции Домашнего
DVD−театра не активны.

14

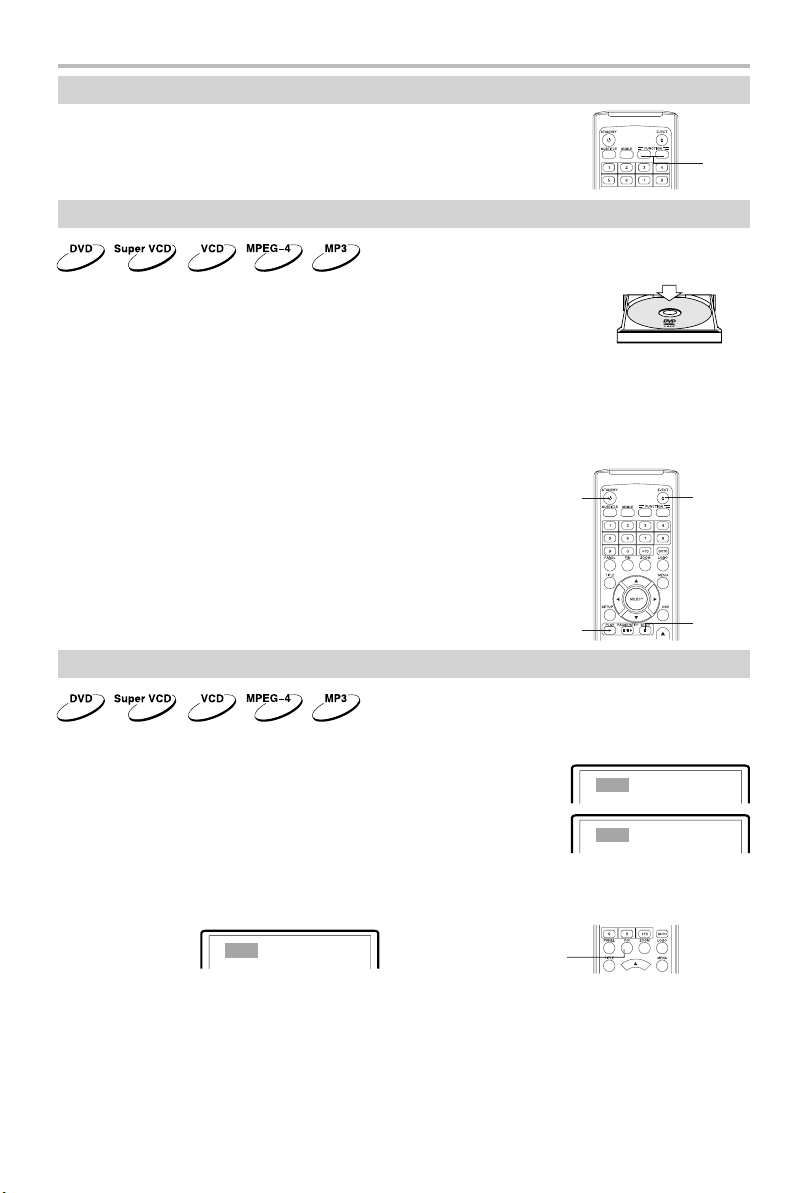

ОСНОВНЫЕ ОПЕРАЦИИ

Выбор режима работы устройства

После включения DVD−ресивера с помощью клавиши FUNCTION выберите
необходимый режим: DVD−ресивер, Тюнер, Аналоговый аудиовход,
Цифровой коаксиальный аудиовход, Цифровой оптический аудиовход.

Воспроизведение дисков

1. Нажмите клавишу POWER, чтобы включить устройство.

2. Нажмите на клавишу OPEN/CLOSE.

Лоток для загрузки дисков выдвинется, поместите в него диск
лицевой стороной вверх.

3. Нажмите клавишу OPEN/CLOSE еще раз, лоток для дисков закроется.

4. В зависимости от формата диска воспроизведение может начаться автоматически,

или Вам необходимо будет выбрать файл и нажать клавишу PLAY или SELECT.

При проигрывании DVD−диска на экране телевизора появится меню. При проигрывании SVCD−
или VCD2.0−диска на экране появится меню, и устройство перейдет в режим РВС. При проигрывании
CD−, HDCD− или VCD1.1−диска воспроизведение начнется в порядке нумерации треков.

5. Нажмите клавишу STOP для остановки воспроизведения.

6. Нажмите клавишу OPEN/CLOSE или EJECT, чтобы извлечь диск.

7. Нажмите клавишу STANDBY, чтобы перевести ресивер в режим

ожидания.

ПРИМЕЧАНИЯ

• Выключите электропитание устройства, если Вы не собираетесь

пользоваться им в течение длительного времени.

• При проигрывании DVD−диска нажмите клавишу STOP дважды

для перехода в режим полной остановки воспроизведения.

Выбор системы цветности

STANDBY

PLAY

FUNCTION

EJECT

STOP

Выберите систему цветности устройства в соответствии с системой цветности телевизора.

1. Нажмите клавишу P/N для того, чтобы выбрать систему PAL,

если телевизор работает в системе PAL. Изображение на экране:

2. Нажмите клавишу P/N для того, чтобы выбрать систему NTSC,

если телевизор работает в системе NTSC. Изображение на экране:

PAL

NTSC

3. Нажмите клавишу P/N для того, чтобы выбрать режим автоматического выбора системы,

если используется мультисистемный телевизор. Изображение на экране:

АВТО

P/N

ПРИМЕЧАНИЯ

• Переключение системы цветности не всегда возможно во время воспроизведения. Переключение

систем цветности доступно в режиме остановки или при отсутствии диска.

• Переключение систем невозможно, если Ваш телевизор работает в режиме прогрессивной развертки,

так как этот режим поддерживает только систему NTSC.

• Некоторые функции или весь диск могут быть воспроизведены некорректно, если выбрана неверная

система цветности. Мы рекомендуем установить систему цветности устройства и телевизора
в режим АВТО.

15

ОСНОВНЫЕ ОПЕРАЦИИ

Пауза/покадровое проигрывание диска

1. Нажмите клавишу PAUSE/STEP в режиме воспроизведения,

чтобы остановить воспроизведение.

2. Нажмите клавишу PAUSE/STEP в режиме паузы при проигрывании

DVD−, SVCD−, VCD−диска, каждое нажатие клавиши PAUSE/STEP
воспроизводит по одному кадру.

Режим покадрового воспроизведения недоступен при воспроизведении
MPEG−4−, CD− или MP3−диска.

3. Нажмите клавишу PLAY для нормального воспроизведения.

ПРИМЕЧАНИЯ

• Экран телевизора переходит в режим защиты экрана, если изображение на экране не меняется

в течение приблизительно 2−х минут (в режимах паузы, остановки, меню, отсутствия диска и т. д.).

• DVD−ресивер переходит в режим ожидания, если никакие действия не выполняются в течение 20 минут.

OSD – отображение информации о диске

Нажмите клавишу OSD.
Информация о диске появится на экране телевизора.
Последовательно нажимайте клавишу OSD,
чтобы увидеть следующую информацию:

DVD−диск:

ОСТАЛОСЬ В ГЛАВЕ

ПРОЙДЕНО В ГЛАВЕ

PLAY

PAUSE/STEP

OSD

CD−, SVCD− или VCD−диск:

MPEG−4−диск:

Регулировка уровня громкости

Вы можете отрегулировать как общий уровень громкости, так и уровень громкости отдельного канала
громкоговорителя относительно других каналов громкоговорителей.

1. Отрегулируйте общий уровень громкости с помощью регулятора на передней панели DVD−ресивера.

2. Нажмите клавишу MAIN VOL на пульте дистанционного управления, чтобы отрегулировать общий

уровень громкости с помощью пульта дистанционного управления. Нажмите клавишу MAIN VOL+,
чтобы увеличить уровень громкости звука. Нажмите клавишу MAIN VOL–, чтобы уменьшить уровень
громкости звука.

3. Нажмите клавишу SPEAKERS, чтобы выбрать канал громкоговорителя, который Вы хотите отрегулировать.

При каждом нажатии клавиши SPEAKERS активируется отдельный канал, как показано на рисунке:

ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ ПРАВЫЙ ПРАВЫЙ ОКРУЖАЮЩЕГО ЗВУКА

САБВУФЕР

ЛЕВЫЙ ОКРУЖАЮЩЕГО ЗВУКА

16

ОСНОВНЫЕ ОПЕРАЦИИ

4. Выберите канал, нажмите клавишу "+", чтобы увеличить уровень громкости.

Нажмите клавишу "−", чтобы уменьшить уровень громкости.

SPEAKERS

ПРИМЕЧАНИЯ

• Если устройство находится в режиме Тюнера, Вы не можете регулировать

громкость каналов отдельно.

• При включении устройства громкость каналов по умолчанию: 0 дБ (для каждого канала).

• При прослушивании радиостанций c использованием наушников уровень громкости не регулируется.

+/−

MAIN VOL

Регулировка тембра

Вы можете регулировать уровень низких и высоких частот с помощью клавиш на пульте
дистанционного управления.

1. Чтобы отрегулировать уровень низких/высоких частот, необходимо

с помощью клавиши TONE выбрать регулируемый параметр TREBLE
или BASS.

2. Увеличить или уменьшить выбранный параметр вы можете с помощью

клавиш «+» и «−».

ПРИМЕЧАНИЕ

• Регулировка высоких и низких частот возможна в режимах DVD−ресивера и Аудиовхода.

TONE

+/−

Отключение звука

1. Отключение звука. Нажмите клавишу MUTE

в режиме воспроизведения, чтобы выключить звук.

2. Включение звука. Нажмите клавишу MUTE

еще раз для включения звука.

ПРИМЕЧАНИЕ

• Нажмите клавишу MUTE, если звук отсутствует.

Меню проигрывания DVD−дисков

Некоторые DVD−диски имеют собственное меню.

1. Нажмите клавишу MENU, чтобы отобразить меню на экране.

Произведите нужные действия в соответствии с подсказками на экране,
выбирая соответствующие пункты с помощью цифровых клавиш.

2. С помощью клавиш направления выберите нужный трек,

затем нажмите клавишу PLAY или SELECT.

ПРИМЕЧАНИЯ

• Нажмите клавишу TITLE, чтобы вернуться в меню разделов.

• Нажмите клавишу MENU, чтобы вернуться в главное меню.

Переходы между меню различаются для разных дисков.

17

NUMBER

CURSOR

PLAY

MUTE

MENU
SELECT

ОСНОВНЫЕ ОПЕРАЦИИ

Функция РВС

Воспользуйтесь функцией РВС при воспроизведении SVCD−, VCD2.0−дисков с функцией РВС.

1. Главное меню на экране телевизора:

Нажмите цифровую клавишу для выбора.
Например, выберите главное меню 1.
Изображение на экране телевизора:

2. На экране телевизора появится подменю после входа в главное меню 1.

3. Нажмите клавишу NEXT или PREV, чтобы перейти к нужной странице.

4. Нажмите цифровую клавишу, чтобы выбрать пункт

подменю. Например, нажмите клавишу 5,
чтобы начать воспроизведение с 5−го трека.

5. Нажмите клавишу TITLE, чтобы вернуться в главное меню.

6. Нажмите клавишу MENU, чтобы выключить

функцию РВС и перейти в режим нормального
воспроизведения.

Непосредственный выбор трека с помощью цифровых клавиш

1. Вставьте диск, после того как DVD−ресивер начнет чтение, нажмите цифровую клавишу,

чтобы выбрать трек.

2. Если номер трека <10, нажмите клавишу 1 − 9. Например, выберите трек 7:

NUMBER

TITLE

CURSOR

PLAY

PREV

MENU
SELECT

NEXT

3. Если номер трека >10, нажмите клавишу +10 и цифровую клавишу 0 − 9.

Например, выберите трек 16:

10 + 6

4. Нажмите клавишу +10 дважды и цифровую клавишу 0 − 9 для треков 20 − 29. Треки с номером

выше 29 выбираются по аналогии.

NUMBER

ПРИМЕЧАНИЕ

• При воспроизведении VCD− или VCD2.0−дисков эта функция доступна только при выключенном

режиме РВС. Если режим РВС включен, для выбора трека войдите в главное меню диска
нажатием клавиши TITLE.

Выбор языка/аудиоканала

Нажмите клавишу AUDIO.
Вы можете выбрать желаемый язык при воспроизведении DVD− или SVCD−диска, записанного
с поддержкой нескольких языков.

DVD−диск:

18

ОСНОВНЫЕ ОПЕРАЦИИ

SVCD−диск:

Дубляж некоторых VCD− и SVCD−дисков выделяется
в отдельный звуковой канал, что дает возможность
при воспроизведении таких дисков выбирать звуковое
сопровождение на языке, который Вы предпочитаете
в моно− или стереорежиме.

VCD−, CD−диски:

ПРИМЕЧАНИЯ

• Наличие языков зависит от записи конкретного диска.

• При воспроизведении DVD−Audio или DVD−Video дисков нажатие клавиши переключения языков
может вызвать повторное воспроизведение текущего трека.

Функция Q−PLAY (быстрое воспроизведение)

Некоторые DVD−диски записаны с блоками "непропускаемой" рекламы или другой информации.
Чтобы после загрузки диска перейти непосредственно к воспроизведению самого фильма, Вам
необходимо воспользоваться функцией "Q−Play".

Нажмите клавишу Q−PLAY после загрузки DVD−диска, чтобы сразу перейти непосредственно
к просмотру фильма.

ПРИМЕЧАНИЕ

• При воспроизведении некоторых дисков в связи с особенностью
их записи данная функция может не работать.

Сохранение картинки

AUDIO

Q−PLAY

С помощью данной функции Вы можете сохранить любое изображение на экране в качестве
фона DVD−ресивера, которое появляется при отсутствии диска или при загрузке диска.

Для сохранения картинки нажмите клавишу LOGO. Выбор между стандартным фоном и сохраненным
фоном осуществляется через настройки DVD−ресивера (смотреть страницу 31).

ПРИМЕЧАНИЯ

• Иногда функция не доступна при воспроизведении MPEG−4−дисков.

• Сохранение картинки невозможно, если используется функция

LOGO

масштабирования изображения.

Воспроизведение сигнала с внешнего источника

1. Подключите внешний источник сигнала в соответствии с рисунком на странице 14.

2. С помощью клавиши FUNCTION выберите необходимый источник:

цифровой коаксиальный аудиовходстереофонический аудиовход цифровой оптический аудиовход

3. Если внешнее устройство работает нормально и сигнал поступает на вход, вы можете регулировать

громкость звука с помощью клавиш на пульте дистанционного управления или регулятора
на передней панели DVD−ресивера.

ПРИМЕЧАНИЕ

• При воспроизведении звука с внешнего источника сигнала некоторые функции Домашнего
DVD−театра не активны.

19

ОСНОВНЫЕ ОПЕРАЦИИ

Использование радио

Пожалуйста, подключите AM и FM антенны в соответствии с инструкциями на странице 13
для прослушивания радиостанций.

1. Нажмите клавишу FUNCTION, чтобы переключиться в режим радио,
и нажмите клавишу BAND, чтобы выбрать FM− или AM−диапазон.

2. Выберите вариант настройки тюнера:
A. Ручная настройка: С помощью клавиш TUNING−/+ настройтесь

на нужную радиостанцию.

B. Автоматическая настройка: Нажмите и удерживайте клавишу TUNING−

или TUNING+ в течение одной секунды, тюнер начнет автоматический
поиск радиостанции. После настройки на радиостанцию тюнер
прекратит поиск, а частота отобразится на дисплее, как показано
на рисунке:

TUNED

радиостанции

ST

MAN/AUTO

СтереоЧастота

BANG

C. Автоматическая настройка с занесением в память: Нажмите клавишу SAVE, затем нажмите

и удерживайте клавишу TUNING− или TUNING+ в течение одной секунды. Тюнер будет
последовательно искать и запоминать все радиостанции.

3. Если сигнал радиостанции принимается в стереорежиме неуверенно, нажмите клавишу MAN/AUTO
для принудительного переключения тюнера в режим моно. Нажмите клавишу MAN/AUTO снова,
чтобы возобновить стереофонический режим работы.

ПРИМЕЧАНИЯ

• При автоматическом поиске с занесением в память информация о предыдущих радиостанциях будет

стерта.

• Если радиостанция принимается в стереофоническом режиме, то на дисплее появляется индикатор ST.

• Переключение в монофонический режим не всегда улучшает качество приема.

• Данный тюнер обеспечивает отображение текстовой информации в формате RDS для тех радиостанций,

которые вещают с поддержкой данного формата. Содержимое текстовых сообщений определяется
владельцами радиостанции и может содержать информацию о погоде, курсах валют и т. д.

FUNCTION

PRESET−/+

TUNING−/+

Занесение радиостанций в память

Устройство может запоминать 20 радиостанций в AM− и FM−диапазонах.

1. Допустим, Вы настроились на радиостанцию в AM−диапазоне, выполнив
вышеперечисленные действия. На дисплее появится изображение:

2. Нажмите клавишу SAVE, чтобы запомнить эту радиостанцию.
Когда частота на дисплее начнет мигать, с помощью
клавиш PRESET−/+ выберите нужный номер канала, например,
выберите 8−й канал. Нажмите клавишу SAVE, чтобы запомнить
радиостанцию на восьмом канале.

3. Повторите вышеперечисленные шаги, чтобы запомнить другие
радиостанции.

4. Если Вы хотите прослушать радиостанции, сохранённые в памяти, с помощью цифровых клавиш
или клавиш PRESET−/+ на пульте дистанционного управления выберите нужный канал.

ПРИМЕЧАНИЕ

• Если радиостанция уже была сохранена в памяти, на дисплее загорится надпись MEM.

20

TUNED

TUNED

TUNED

AM

Частота

AM

Номер канала

Частота

ВОСПРОИЗВЕДЕНИЕ

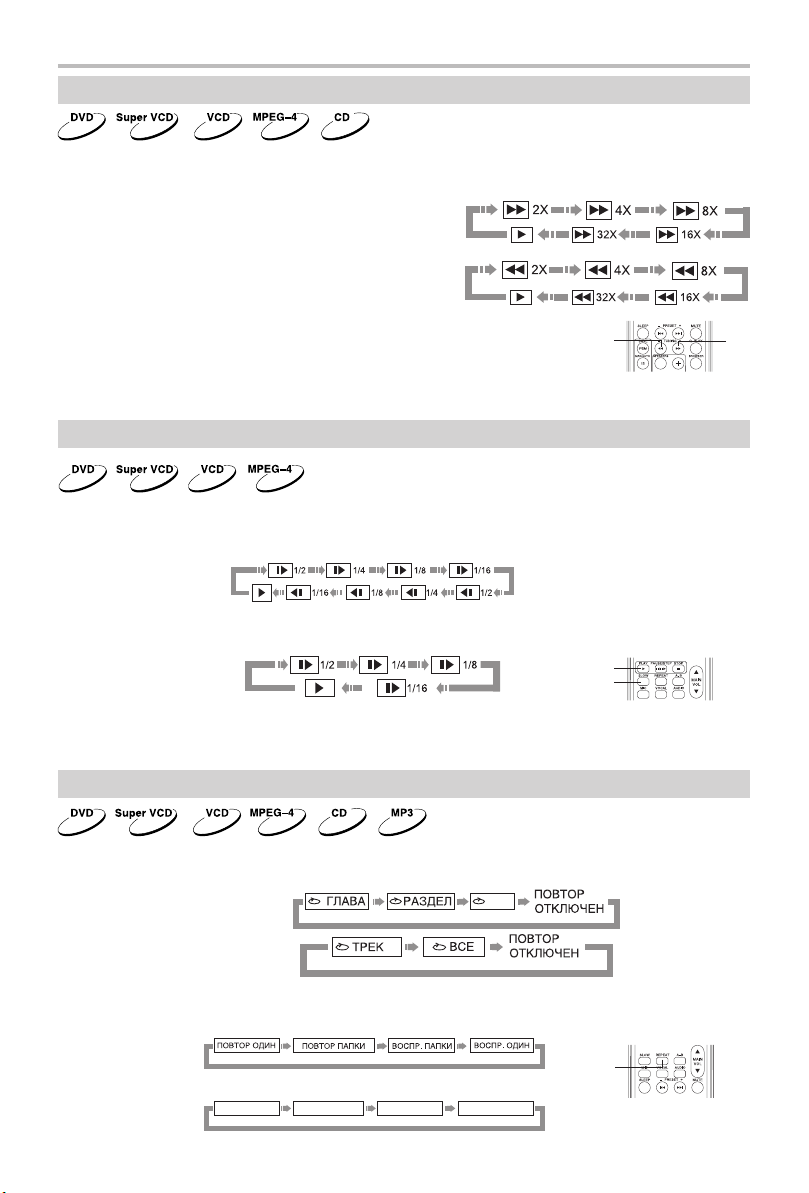

Ускоренное воспроизведение

Вы можете использовать ускоренное воспроизведение вперед и назад, чтобы найти нужный фрагмент
в режиме воспроизведения.

1. Нажмите клавишу FWD, чтобы ресивер начал ускоренное воспроизведение вперед.
Каждое нажатие клавиши FWD изменяет скорость
воспроизведения DVD−, SVCD−, VCD−, MPEG−4−,
CD−дисков в следующей последовательности:

2. Нажмите клавишу REW, чтобы ресивер начал ускоренное
воспроизведение назад. Каждое нажатие клавиши REW
изменяет скорость воспроизведения
DVD−, SVCD−, VCD−, MPEG−4−, CD−дисков
в следующей последовательности:

ПРИМЕЧАНИЕ

• Реальная скорость перемотки некоторых MPEG−4−дисков может не всегда

соответствовать коэффициенту перемотки.

Замедленное воспроизведение

Вы можете воспользоваться функцией замедленного воспроизведения, выполнив следующие действия:
Нажмите клавишу SLOW, чтобы перейти в режим замедленного воспроизведения, на экране
телевизора появится изображение:

DVD−диск:

Нажмите клавишу PLAY в режиме замедленного воспроизведения, чтобы перейти в режим нормального
воспроизведения.

SVCD−, VCD−диск:

REW

PLAY

SLOW

FWD

Нажмите клавишу PLAY в режиме замедленного воспроизведения, чтобы перейти
в режим нормального воспроизведения.

Повторное воспроизведение

Функция повторного воспроизведения позволяет Вам повторять определенный раздел, главу, трек или диск.
При каждом нажатии клавиши REPEAT на экране отображается следующая информация:

DVD−диск:

SVCD−, VCD− или CD−диск:

Для SVCD− и VCD2.0−дисков эта функция доступна только при выключенном режиме РВС.
Для VCD1.1− и CD−дисков эта функция доступна в обоих режимах.

MP3−диск:

MPEG−4:

ВОСПР. ОДИН

ПОВТОР ОДИН

ПОВТОР ВСЕ

21

ВСЕ

REPEAT

ПОВТОР ВЫКЛ.

ВОСПРОИЗВЕДЕНИЕ

Повтор выбранного фрагмента

1. Во время нормального воспроизведения нажмите клавишу А−В,
чтобы выбрать точку А (начало выбираемого участка).
Информация на экране:

2. Повторным нажатием клавиши А−В выберите точку В
(конец выбираемого участка). Информация на экране:

DVD−ресивер автоматически вернется к точке А, чтобы повторно
воспроизвести выбранный фрагмент (А−В).

3. Нажмите клавишу А−В еще раз, чтобы перейти
в режим нормального воспроизведения.

ПРИМЕЧАНИЯ

• Эта функция не доступна для некоторых дисков.

• Фрагмент может быть выбран только в пределах одного трека в режиме РВС.

Выбор субтитров

Нажмите клавишу SUBTITLE. При воспроизведении DVD−дисков, записанных с субтитрами на разных
языках, Вы можете выбрать язык субтитров.
Каждое нажатие клавиши SUBTITLE изменяет язык
субтитров, как показано на рисунке:

Количество доступных языков может достигать 32 для DVD−дисков,
но при этом оно зависит от записи конкретного диска.

SUBTITLE

A−B

Выбор ракурса

1. Нажмите клавишу ANGLE. Информация на экране:

Выберите другой ракурс с помощью клавиши ANGLE.
Изображение на экране будет меняться,
как показано на рисунке:

2. Чтобы вернуться в режим нормального воспроизведения, нажимайте клавишу ANGLE,
пока не вернетесь к значению по умолчанию.

ПРИМЕЧАНИЯ

• Количество возможных ракурсов зависит от записи конкретного DVD−диска. Вы можете выбрать

любое значение из всех возможных.

• Эта функция доступна только для дисков, записанных с поддержкой различных ракурсов.

22

ANGLE

ВОСПРОИЗВЕДЕНИЕ

Воспроизведение с заданного момента

DVD−диск

Введите время, раздел или главу, и воспроизведение начнется с выбранного момента.

1. Поиск раздела или главы. Например, поиск главы 2 в разделе 6:
Нажмите клавишу GOTO. Изображение на экране:

ТТ − обозначает РАЗДЕЛ
СН − обозначает ГЛАВА

С помощью клавиш управления подсветите номер раздела,
как показано на рисунке:
Нажмите клавишу 6, чтобы выбрать раздел 6,
как показано на рисунке:

Повторяйте эти действия, чтобы выбрать главу 2 в разделе 6.

2. Поиск по времени в разделе. Нажмите клавишу GOTO, на экране
телевизора появится изображение, как показано на рисунке:
С помощью цифровых клавиш введите часы, минуты и секунды.

3. Поиск по времени в главе. Нажмите клавишу GOTO, на экране
телевизора появится изображение, как показано на рисунке:
С помощью цифровых клавиш введите часы, минуты и секунды.

SVCD−, VCD− и CD−диск

1. Поиск по времени на диске. Нажмите клавишу GOTO, на экране
телевизора появится изображение, как показано на рисунке:
С помощью цифровых клавиш введите минуты и секунды.

2. Поиск по времени в треке. Нажмите клавишу GOTO, на экране
телевизора появится изображение, как показано на рисунке:
С помощью цифровых клавиш введите минуты и секунды.

3. Поиск по треку. Нажмите клавишу GOTO, на экране телевизора появится
изображение, как показано на рисунке. С помощью цифровых клавиш
введите номер трека.

MPEG−4−диск

1. Поиск по файлу. Нажмите клавишу GOTO, на экране телевизора появится изображение,
как показано на рисунке. С помощью цифровых клавиш введите номер файла.

2. Поиск по времени в фильме. Нажмите клавишу GOTO, на экране телевизора появится
изображение, как показано на рисунке. С помощью цифровых клавиш введите часы,
минуты и секунды.

NUMBER

CURSOR

GOTO

SELECT

23

ВОСПРОИЗВЕДЕНИЕ

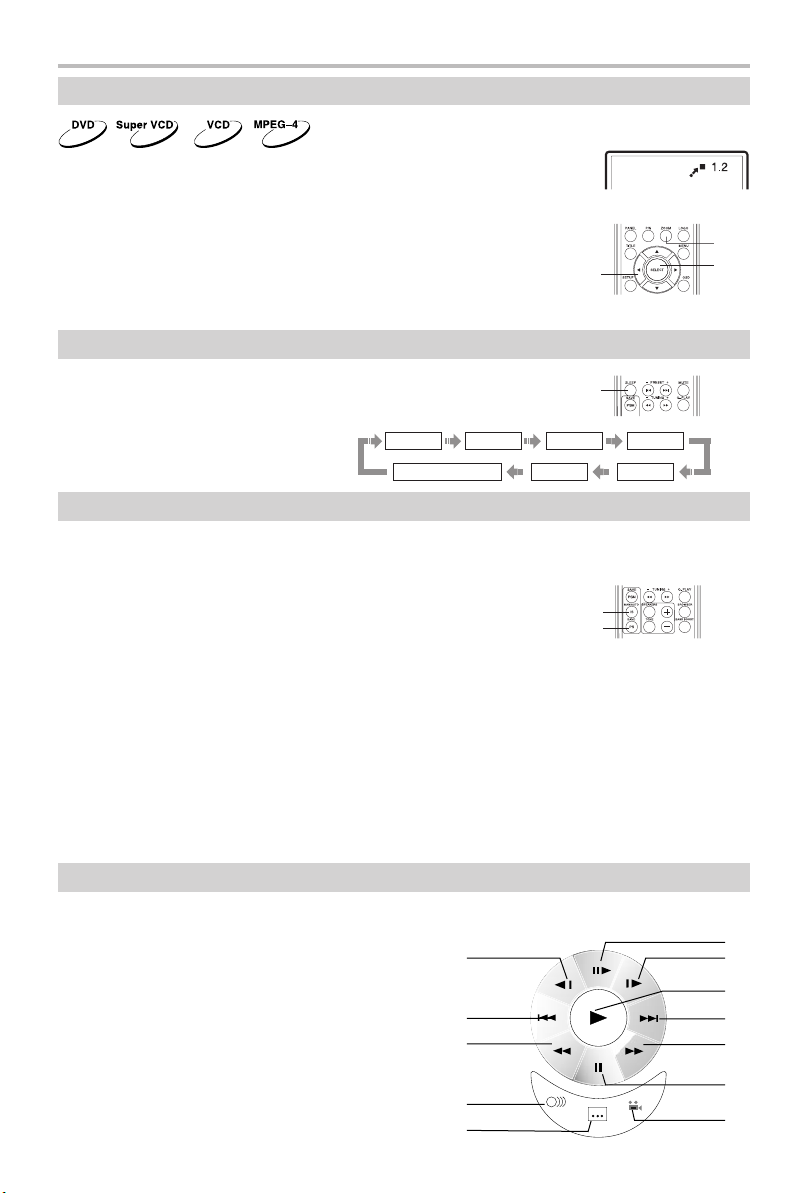

Увеличение/уменьшение изображения

1. В режиме воспроизведения нажмите клавишу ZOOM.
Изображение на экране телевизора:
Изображение увеличено в 1.2 раза.

2. С каждым следующим нажатием клавиши ZOOM
масштабирование изображения будет осуществляться
в следующем порядке: х1.2, х1.3, х1.5, х2, х2.5, х3, х3.5,
х4, х1/2, х1/3, х1/4.

3. При уменьшении в 4 раза (х1/4) нажмите клавишу ZOOM,
чтобы вернуться к нормальному отображению.

4. В режиме увеличения с помощью клавиш направления
Вы можете перемещать увеличенный фрагмент.

Функция отключения через заданный промежуток времени (Sleep Timer)

В режимах DVD−ресивера и тюнера Вы можете задать время,
через которое устройство выключится. Нажмите клавишу SLEEP.

CURSOR

SLEEP

ZOOM

SELECT

Каждое нажатие клавиши SLEEP изменяет
время отключения, которое отображается
на экране телевизора:

05 МИНУТ 10 МИНУТ 15 МИНУТ 30 МИНУТ

60 МИНУТТАЙМЕР ВЫКЛЮЧЕН 90 МИНУТ

Прогрессивная/чересстрочная развертка

Вы можете изменить формат видеосигнала DVD−ресивера в соответствии с настройками
Вашего телевизора.

1. Нажмите клавишу IS и удерживайте в течение двух секунд,
чтобы переключить DVD−ресивер в режим сигнала чересстрочной
развертки. DVD−ресивер начнет считывать диск снова.

2. Нажмите клавишу PS и удерживайте в течение двух секунд,
чтобы переключить DVD−ресивер в режим сигнала прогрессивной
развертки. DVD−ресивер начнет считывать диск снова.

ПРИМЕЧАНИЯ

• Пожалуйста, произведите все подключения и настройте Ваш телевизор в соответствии с инструкциями

на страницах 9 и 10.

• Если отсутствует изображение и звук при включении DVD−ресивера или после нажатия одной

из вышеперечисленных клавиш, при этом VFD−дисплей работает нормально, проверьте,
соответствуют ли настройки видеовыхода DVD−ресивера параметрам телевизора.

• Для того чтобы Вы могли определить, какой видеовыход используется в данный момент,

на VFD−дисплее отображается значок при выдвижении лотка или чтении диска. Символ I обозначает
режим чересстрочной развертки (interlacing scan mode), символ Р обозначает режим прогрессивной
развертки (progressive scan mode).

• Режимы чересстрочной и прогрессивной развертки этого DVD−ресивера не совместимы со старыми

модификациями 100 Гц телевизоров.

IS

PS

Виртуальная панель управления

Данная функция предназначена для более удобного управления DVD−ресивером во время просмотра фильмов.

1. Нажмите клавишу PANEL. На экране появится изображение панели управления, как показано на рисунке.

: Покадровое воспроизведение
; Замедленное воспроизведение вперед

A

< Нормальное воспроизведение
= Клавиша NEXT
> Ускоренное воспроизведение вперед
? Пауза
@ Выбор ракурса обзора
A Замедленное воспроизведение назад

B

C

B Клавиша PREV
C Ускоренное воспроизведение назад
0 Изменение языков дубляжа
1 Включение/выключение субтитров

0

1

24

:
;

<

=

>

?

@

ВОСПРОИЗВЕДЕНИЕ

2. Используя клавиши направления, выберите клавишу на виртуальном пульте управления
и нажмите SELECT для подтверждения выбора.
Например, для выбора субтитров c помощью клавиш
направления выберите иконку включения/выключения
субтитров. Каждое нажатие на клавишу SELECT изменит
отображение субтитров в следующем порядке:

При включенном виртуальном пульте клавиши NEXT/PREV/PAUSE/STOP на передней панели
отвечают клавишам ВПРАВО/ВЛЕВО/ВНИЗ/ВВЕРХ.

3. Чтобы отключить виртуальную панель управления, нажмите клавишу PANEL.
Функция виртуальной панели управления доступна исключительно при воспроизведении
DVD−, SVCD− или VCD−дисков.

Браузер

Данный интерфейс позволяет получить одновременный доступ к таким функциям и информации,
как раздел, глава, дубляж, субтитры, ракурс, повторное воспроизведение и отображение времени.

Например, при воспроизведении DVD−диска:

1. Нажмите клавишу BROWSER на пульте ДУ DVD−ресивера.
Изображение на экране:

2. С помощью клавиш ВНИЗ/ВВЕРХ выберите необходимый пункт.
Например, с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт ГЛАВА,
нажмите SELECT для подтверждения.

3. Введите номер главы с помощью цифровых клавиш.
Например, нажмите 0 и 4, DVD−ресивер начнет воспроизведение
с четвертой главы.

Номер вводимой главы не должен превышать количества глав.

4. Чтобы отключить функцию "Браузера", нажмите клавишу BROWSER.

ПРИМЕЧАНИЯ

• Выбор параметров можно осуществлять только в режиме воспроизведения.

• При воспроизведении CD−DA−диска при нажатии клавиши BROWSER осуществляется поиск

по времени на диске. При нажатии клавиши BROWSER на экране телевизора появится изображение,
как показано на рисунке:

С помощью цифровых клавиш введите минуты и секунды.

Воспроизведение MP3−, JPEG−, MPEG−4−файлов

MP3 − это международный стандарт сжатия аудиоданных, позволяющий сжимать аудиосигнал в 12 раз.
При использовании формата MP3 на одном CD−диске может храниться более 600 минут музыки
(более 170 песен). При этом качество звука MP3−диска практически соответствует качеству
аудиоCD−диска.

JPEG (Joint Photographic Expert Group) − алгоритм сжатия изображений, широко используемый
во всем мире и обеспечивающий очень высокую степень сжатия исходного материала. Изображения
в таком формате могут обрабатываться любыми графическими редакторами и занимают в 15 − 20 раз
меньше места, чем исходные изображения.

25

ВОСПРОИЗВЕДЕНИЕ

MPEG−4 − стандарт, разработанный для передачи аудио−, видеоинформации по каналам с низкой
пропускной способностью. Данный стандарт завоевал популярность благодаря тому, что позволил
размещать полнометражные фильмы в достаточно хорошем качестве всего на одном компакт−диске,
а также позволил осуществлять обмен видеофайлами через интернет.

Благодаря процессору с декодерами, данный DVD−ресивер может воспроизводить файлы данных
форматов, используя один графический интерфейс.

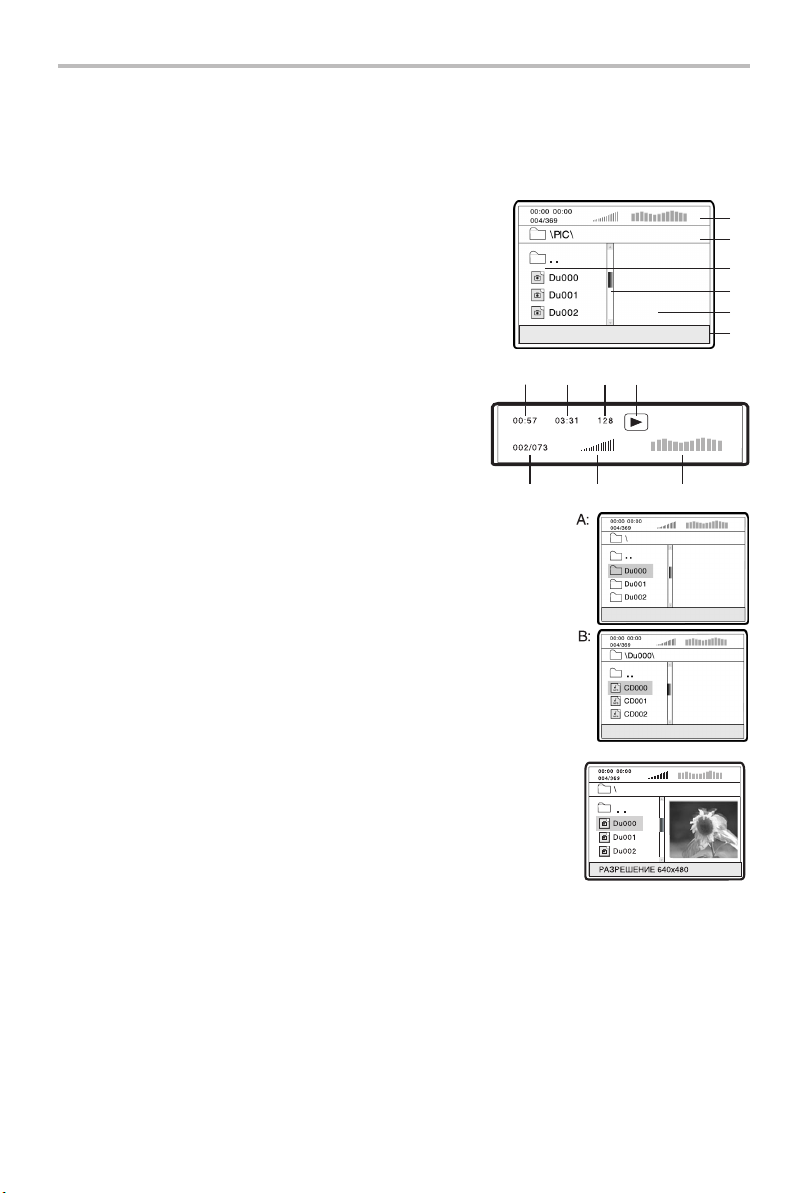

: Окно состояния. Отображает информацию

о текущем состоянии.

; Окно директорий. Отображает текущую директорию.
< Окно файлов. Отображает содержимое директорий.
= Полоса прокрутки. Отображает положение файла

в директории.

> Окно предварительного просмотра.

Предварительный просмотр JPEG−файлов.

? Информационное окно.

Информация, отображаемая в окне состояния:

: Проигранное время воспроизводимого MP3−файла.
; Общее время звучания текущего MP3−файла.
< Битрейт текущего MP3−файла.
= Текущее состояние воспроизведения.
> Индикатор треков.
? Индикатор уровня звука.
@ Анализатор спектра.

Воспроизведение MP3−файлов

После того как Вы вставите MP3−диск, на экране появится
изображение, как показано на рисунке А (изображение может
отличаться для разных дисков).

После выбора директории, содержащей MP3−файлы, на экране
телевизора появится изображение, как показано на рисунке В.
С помощью клавиш ВВЕРХ/ВНИЗ выберите необходимый файл,
нажмите SELECT для подтверждения. Ресивер начнет воспроизведение
выбранного файла.

С помощью клавиши ANGLE Вы можете переключать режимы
воспроизведения: воспроизведение всех файлов/воспроизведение
файлов, находящихся в выбранной папке.

Воспроизведение JPEG−файлов

Если Вы вставите диск с JPEG−файлами, то на экране
появится изображение, как показано на рисунке.

Выбор файлов осуществляется так же, как в случае с MP3−файлами,
за исключением того, что в окне просмотра появляются изображения
выбираемых файлов.

1. Нажмите клавишу SELECT или PLAY, чтобы начать отображение файла.

2. При воспроизведении JPEG−файлов нажмите клавишу ZOOM, чтобы активировать режим
масштабирования изображения.

3. При активированном режиме масштабирования с помощью клавиш FWD и REW Вы можете
масштабировать изображение.

4. При воспроизведении файлов JPEG нажмите клавишу STOP, чтобы остановить просмотр.
После этого все файлы JPEG будут отображены на экране. На экране умещается примерно 12 картинок.
Остальные картинки будут отображены в следующем окне. Нажмите клавишу NEXT, чтобы перейти
к следующему окну. Нажмите клавишу PREV, чтобы перейти к предыдущему окну. Вы также можете
выбрать нужную картинку с помощью цифровых клавиш или клавиш направления.
Нажмите клавишу SELECT для подтверждения.

::;;<<=

>

?

@

=
>
?

26

ВОСПРОИЗВЕДЕНИЕ

5. Нажмите клавишу MENU, чтобы выйти из режима просмотра.

6. С помощью клавиш направления Вы можете вращать картинку при воспроизведении файлов JPEG.

7. С помощью клавиши SUBTITLE при воспроизведении файлов JPEG
Вы можете изменить режим отображения JPEG−файлов. Всего
доступно 16 режимов. Например, режим ПЕРЕХ.СВЕРХ обозначает,
что все последующие JPEG−файлы будут загружаться сверху,
как показано на рисунке.

Воспроизведение дисков, содержащих файлы МРЗ и JPEG

Если на диске записаны как MP3−, так и JPEG−файлы, то Вы можете воспроизводить их одновременно.
Сначала выберите MP3−композицию, а затем перейдите в директорию с JPEG−файлами и начните
просмотр графических изображений.

Воспроизведение MPEG−4−файлов

После того как Вы вставите диск, содержащий MPEG−4−файлы,
на экране появится изображение, как показано на рисунке
(изображение может отличаться для разных дисков).

1. С помощью клавиш ВВЕРХ/ВНИЗ выберите необходимую директорию,
если диск содержит несколько директорий.
Нажмите SELECT для подтверждения, чтобы перейти в выбранную
директорию.

2. С помощью клавиш ВВЕРХ/ВНИЗ выберите необходимый файл,
нажмите SELECT для подтверждения. Ресивер начнет воспроизведение выбранного файла.

3. Для перехода в меню выбора файлов нажмите клавишу MENU.

ПРИМЕЧАНИЯ

• Не все файлы, соответствующие стандарту MPEG−4, могут воспроизводиться данным устройством.

Некоторые файлы могут не воспроизводиться из−за особенностей их кодирования или записи.

• С помощью клавиш PREV и NEXT Вы можете перейти к следующей странице в режиме остановки.

Работа с картами памяти

Данный аппарат оснащен универсальным устройством для считывания карт flash−памяти,
совместимым с 4−мя самыми распространенными типами карт. Вы можете просматривать изображения
JPEG и прослушивать MP3− и WMA−файлы, хранящиеся на картах.

Карта MMC (Multimedia Card): карта небольшого размера, небольшого веса, противоударная,
допускает до 300000 циклов перезаписи.

Карта SD (Secure Digital Card): технология SD основана на технологии MMC. В карте заимствована
технология NAND и скорость передачи данных может достигать 2 МБ/с.

Карта MS (Memory Stick): карта может быть оснащена защитным переключателем. MS – технология,
принадлежащая Sony, поэтому в ней используется протокол Sony, а также защитная технология
от несанкционированного копирования. В карте используется 10−pin интерфейс с частотой шины
до 20 МГц.

Карта SM (Smart Media): карты сочетают маленький размер с простой структурой. Они состоят из одной
микросхемы памяти NAND типа, электрически перепрограммируемой, встроенной в тонкую пластиковую
карту. Формат хранения данных на Smart Media карте, основанный на ATA и DOS стандартах,
обеспечивает возможность взаимодействия и взаимозаменяемость между различными приложениями
и системами.

27

ВОСПРОИЗВЕДЕНИЕ

1. Вставьте карту памяти в слот считывающего устройства, как показано на рисунке.

Вставить контактами вверх Вставить контактами вниз

2. Нажмите клавишу CARD. С помощью клавиш направления выберите пункт SM/MMC/MS/SD
и нажмите SELECT или PLAY для подтверждения. Карта памяти будет отображена в виде папки
с файлами.

3. Отображение файлов и управление данным режимом идентичны воспроизведению дисков
с файлами JPEG и MP3.

4. Нажмите клавишу CARD, чтобы выйти из режима воспроизведения содержимого карты.

• Пожалуйста, не вставляйте одновременно две карты памяти, это может привести к неисправности

устройства.

Воспроизведение караоке дисков

00:00 00:00
004/369

\PIC\

..

Du000

Du001

Du002

DISPLAY CARD

DVD

SM/MMC/MS/SD

CARD

CARD

и субтитры, показывающие пользователю в какой момент нужно начинать петь тот или иной
фрагмент песни. Для пения необходимо использовать микрофон.

1. Вставьте караоке−диск в DVD−ресивер, воспроизведение начнется автоматически.

2. Включите микрофон в разъем MIC 1 или MIC 2.

3. С помощью цифровых клавиш выберите нужную песню.

• Для наиболее полной реализации всех возможностей караоке−дисков используйте стереофоническую

акустическую систему. При воспроизведении звука монофоническим телевизором часть функций
работать не будет.

• Воспроизведение караоке−дисков возможно через аналоговые аудиовыходы FRONT L

(фронтальный левый) и FRONT R (фронтальный правый), а также MIXED L (микшированный левый)
и MIXED R (микшированный правый).

• Воспроизведение караоке−дисков невозможно через цифровые аудиовыходы.

• DVD−ресивер воспроизводит караоке−диски в форматах DVD, Super VCD, VCD и CD+G

и не воспроизводит диски в специализированных форматах (например, LG Karaoke).

Данный DVD−ресивер оборудован системой КАРАОКЕ+, использование которой значительно расширяет
возможности стандартной функции караоке. Для реализации этих расширенных возможностей
необходимы караоке−диски с логотипом КАРАОКЕ+. При использовании обычных караоке−дисков
система КАРАОКЕ+ работает как обычная функция караоке.

Караоке−диски для системы КАРАОКЕ+ записаны особым образом: музыка и бэк−вокал записаны
в левом канале, а солист − в правом. Это позволяет регулировать громкость голоса солиста.
Вы можете петь с солистом дуэтом или использовать его в качестве гида, пока Вы учите песню,
постепенно уменьшая громкость его голоса до тех пор, пока не сможете петь самостоятельно.

Система КАРАОКЕ+ позволяет осуществлять Автоматический Контроль Голоса (АКГ): при включенной
функции АКГ голос солиста отключается в тот момент, когда Вы начинаете петь в микрофон,
и включаются снова, как только Вы заканчиваете петь. Эта полезная функция используется, в основном
когда поющий разучивает песню. Необходимо помнить, что функция АКГ работает только
с караоке−дисками для системы КАРАОКЕ+ и не работает с обычными караоке−дисками.

Система КАРАОКЕ+ позволяет регулировать уровень Эхо: добавлять глубину и резонанс голосу
поющего, не затрагивая музыку. Это достигается путем создания второстепенного контролируемого
отклика голоса поющего.

это диск в формате DVD, SVCD, VCD или CD+G, на котором записана музыка

+

+

28

ВОСПРОИЗВЕДЕНИЕ

Управление основными функциями системы КАРАОКЕ+

1. Нажмите клавишу MIC, чтобы попасть
в меню системы КАРАОКЕ+,
на экране появится изображение:

2. С помощью клавиш ВЛЕВО/ВПРАВО выберите нужный пункт меню, затем с помощью
клавиш ВВЕРХ/ВНИЗ измените значение нужного параметра.

3. Нажмите любую клавишу, кроме клавиш направления, для выхода из меню системы КАРАОКЕ+.

МИК.ВКЛ.: включение/выключение функций микрофона
ТОН: изменение тембра
ГРОМКОСТЬ: регулировка громкости микрофона
Л.МОНО: регулировка громкости левого канала
ПР.МОНО: регулировка громкости правого канала
ЭХО: регулировка уровня эхо.

ПРИМЕЧАНИЕ

• Раздельная регулировка громкости левого (Л.МОНО) и правого (ПР.МОНО) каналов

для караоке−дисков в формате CD, VCD, CD+G эффективна только в режиме АКГ ВЫКЛ.

4. Нажмите клавишу VOCAL, чтобы выбрать режим вокального сопровождения, изображение на экране
будет меняться в следующей последовательности:

Караоке−диск в формате CD, VCD, CD+G:

Караоке−диск в формате DVD:

Все караоке−диски для системы КАРАОКЕ+ записаны особым способом: в одном из каналов записана
фонограмма с голосом ("плюсовая фонограмма"), а в другом − та же самая фонограмма без голоса
("минусовая фонограмма"). В зависимости от записи конкретного диска для активации функции АКГ
необходимо выбрать режим ЛЕВЫЙ ВОКАЛ/ПРАВЫЙ ВОКАЛ (караоке−диск в формате CD, VCD, CD+G)
или АУДИО 1/АУДИО 2 (караоке−диск в формате DVD).

ЛЕВЫЙ ВОКАЛ: Сообщает устройству, что "плюсовая фонограмма" записана в левом канале.
При отсутствии сигнала с микрофона на выходах дублируется сигнал левого канала фонограммы
(звучит песня с голосом), при появлении сигнала (когда человек начинает петь) воспроизведение
автоматически переключается на правый канал (звучит только аккомпанемент).

ПРАВЫЙ ВОКАЛ: Сообщает устройству, что "плюсовая фонограмма" записана в правом канале.
При отсутствии сигнала с микрофона на выходах дублируется сигнал правого канала фонограммы
(звучит песня с голосом), при появлении сигнала (когда человек начинает петь) воспроизведение
автоматически переключается на левый канал (звучит только аккомпанемент).

АУДИО 1/АУДИО 2: Караоке−диск в формате DVD содержит несколько звуковых дорожек. На одной
из звуковых дорожек записывается фонограмма с голосом, а на другой − та же самая фонограмма
без голоса. Для корректной работы функции АКГ необходимо правильно выбрать режим вокального
сопровождения АУДИО 1 или АУДИО 2 (смотрите аннотацию к используемому Вами диску).

АКГ ВЫКЛ.: В стандартном караоке−диске фонограмма записана без голосового сопровождения,
поэтому необходимо использовать режим АКГ ВЫКЛ. Если Вы не хотите активировать функцию АКГ,
используйте режим АКГ ВЫКЛ. В этом режиме DVD−ресивер не производит никаких манипуляций
с фонограммой.

ГОЛОС ВЫКЛ.: Данный режим предназначен для использования любого музыкального диска
(фонограмма записана с голосовым сопровождением в обоих каналах) в качестве караоке−диска.
При отсутствии сигнала с микрофона DVD−ресивер просто воспроизводит фонограмму, а при появлении
сигнала начинает работать сложный цифровой алгоритм, который воспроизводит только музыкальное
сопровождение без голоса. Корректная работа режима во многом зависит от используемого диска.

ПРИМЕЧАНИЕ

• Включение и отключение голосового сопровождения происходит с некоторой задержкой

из−за особенностей работы алгоритма АКГ.

29

VOCAL

MIC

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек

Нажмите клавишу SETUP, чтобы отобразить меню настроек.
На экране появится изображение, как показано на рисунке:

С помощью клавиш направления выберите необходимый
раздел меню, нажмите клавишу SELECT для подтверждения.

ПРОСТЫЕ НАСТРОЙКИ − в данном разделе меню расположены
часто используемые настройки. Все настройки, расположенные
в данном разделе, также находятся в разделе специализированных настроек.

СПЕЦИАЛИЗИРОВАННЫЕ НАСТРОЙКИ − раздел, в котором расположены настройки всех функций,
позволяющие настроить DVD−ресивер в соответствии с Вашими пожеланиями.

1. Например, выберите раздел СПЕЦИАЛИЗИРОВАННЫЕ НАСТРОЙКИ.

ПОДСВЕТКА ВКЛ.
ФОН СТАНДАРТ
ШАГ AM 9 кГц

2. С помощью клавиш ВЛЕВО и ВПРАВО выберите необходимую страницу
настроек. Например, если Вы хотите изменить видеонастройки,
с помощью клавиш ВЛЕВО и ВПРАВО выберите страницу видеонастроек.
Нажмите SELECT для подтверждения.

ОСВ. КОМНАТЫ ВЫКЛ.

3. С помощью клавиш ВВЕРХ и ВНИЗ выберите нужный пункт
и нажмите SELECT для подтверждения. Например, выберите
пункт РЕЗКОСТЬ. Возможные параметры настройки появятся
на экране.

ОСВ. КОМНАТЫ

4. С помощью клавиш ВВЕРХ и ВНИЗ выберите нужный
пункт и нажмите SELECT для подтверждения. Например,
выберите пункт СРЕДНЯЯ, затем нажмите SELECT.

5. Нажмите SETUP, чтобы выйти из меню настроек.

ОСВ. КОМНАТЫ ВЫКЛ.

CURSOR

SETUP

SELECT

30

НАСТРОЙКИ ФУНКЦИЙ

Простые настройки

Войдите в меню простых настроек, на экране появится
изображение, как показано на рисунке:

1. ТИП ТВ: выбор системы цветности.

Возможные значения: АВТО, NTSC, PAL.
Значение по умолчанию: АВТО.

2. PRO Logic II: включение/выключение функции.

Возможные значения: ВКЛ., ВЫКЛ.
Значение по умолчанию: ВЫКЛ.

3. ЯРКОСТЬ: регулировка яркости изображения.

4. КОНТРАСТНОСТЬ: регулировка контрастности изображения.

5. ФОН: вид заставки − фона при включении режима DVD−ресивера или отсутствии диска.

Возможные значения: КАРТИНКА, СТАНДАРТ.
Значение по умолчанию: СТАНДАРТ.

6. СКРИНСЭЙВЕР: включение/выключение скринсэйвера.

Возможные значения: ВКЛ., ВЫКЛ.
Значение по умолчанию: ВКЛ.

7. СТАНДАРТ: сброс всех настроек и восстановление параметров по умолчанию,
за исключением уровня возрастных ограничений и пароля.

Основные настройки

1. ТВ ИЗОБР.: установка параметров формата изображения.

Возможные значения: НОРМАЛ./PS, НОРМАЛ./LB, ШИРОКИЙ.
Значение по умолчанию: НОРМАЛ./LB.

2. ЯЗЫК OSD: установка языка интерфейса.

Возможные значения: АНГЛИЙСКИЙ, РУССКИЙ.
Значение по умолчанию: АНГЛИЙСКИЙ.

3. СКРИНСЭЙВЕР: включение/выключение скринсэйвера.

Возможные значения: ВКЛ., ВЫКЛ.
Значение по умолчанию: ВКЛ.

4. ВИДЕОВЫХОД: выбор видеосигнала.

Возможные значения: Y Cb Cr, RGB.
Значение по умолчанию: Y Cb Cr.

5. ПОДСВЕТКА: включение/выключение подсветки передней панели DVD−ресивера.

Возможные значения: ВКЛ., ВЫКЛ.
Значение по умолчанию: ВКЛ.

6. ШАГ НАСТРОЙКИ: шаг частоты настройки в AM−диапазоне.

Возможные значения: 9 кГц, 10 кГц.
Значение по умолчанию: 9 кГц.

7. ФОН: вид заставки − фона при включении режима DVD−ресивера или отсутствии диска.

Возможные значения: КАРТИНКА, СТАНДАРТ.
Значение по умолчанию: СТАНДАРТ.

ПРИМЕЧАНИЯ

• Возможность выбора режима НОРМАЛ./PS зависит от конкретного диска. Некоторые диски записаны

с поддержкой только одного формата. Выбранный масштаб должен соответствовать экрану телевизора.

• Параметры настройки ФОН можно изменять только в режиме остановки или при отсутствии диска.

• С помощью настройки ФОН Вы можете изменять заставку на DVD−ресивере, которая появляется

при отсутствии диска или при загрузке диска. При выборе значения КАРТИНКА на экране появится
изображение, которое Вы сохранили с помощью клавиши LOGO. При выборе значения СТАНДАРТ
на экране появится стандартная заставка.

ТИП ТВ АВТО
PRO Logic II ВЫКЛ.
ЯРКОСТЬ 00
КОНТРАСТНОСТЬ 00
ФОН СТАНДАРТ
СКРИНСЭЙВЕР ВКЛ.
СТАНДАРТ

ТВ ИЗОБР. НОРМАЛ./LB
ЯЗЫК OSD АНГЛИЙСКИЙ
СКРИНСЭЙВЕР ВКЛ.
ВИДЕОВЫХОД Y Cb Cr
ПОДСВЕТКА ВКЛ.
ШАГ НАСТРОЙКИ 9 кГц
ФОН СТАНДАРТ

31

НАСТРОЙКИ ФУНКЦИЙ

Настройки громкоговорителей

1. РЕЖИМ DOWNMIX: установка режима DOWNMIX
для преобразования 5−канального сигнала в стереосигнал.

Возможные значения: LT/RT, СТЕРЕО, V SURR, 5.1СН.
Значение по умолчанию: 5.1CH.

2. ЗАДЕРЖКА В КАНАЛЕ: установка задержки сигнала в каналах
громкоговорителей (центрального, окружающего звука, сабвуфера).

A. Нажмите клавиши ВВЕРХ/ВНИЗ, чтобы выбрать необходимую опцию,

и нажмите SELECT для подтверждения.

B. С помощью клавиш ВВЕРХ и ВНИЗ выберите необходимую опцию, затем

с помощью клавиш ВЛЕВО и ВПРАВО установите расстояние между
слушателем и громкоговорителем.

C. После завершения настроек нажмите SELECT, чтобы выйти из меню.

ПРИМЕЧАНИЯ

• Режим DOWNMIX 5.1СН должен поддерживаться диском. Количество каналов звукового

сопровождения зависит от конкретного диска.

• Настройки для центрального и громкоговорителей окружающего звука доступны,

только если параметр РЕЖИМ DOWNMIX установлен в режим 5.1СН.

• Изменение задержки громкоговорителей возможно, только если соответствующие каналы установлены

в режим, отличный от ВЫКЛ.

• В настройках громкоговорителей рекомендуется установить параметр МАЛЕНЬКИЕ для всех каналов,

а для канала сабвуфера − параметр ВКЛ. Это необходимо сделать для того, чтобы низкочастотная
составляющая звукового сигнала поступала в канал сабвуфера. В том случае, если установлен
параметр БОЛЬШИЕ, то на громкоговорители поступает весь частотный диапазон звукового сигнала.

Аудионастройки

1. ТИП ЭКВАЛ.: предустановленные настройки эквалайзера.

Возможные значения: НЕТ, Rock, Pop, Live, Dance, Techno, Classic, Soft.
Значение по умолчанию: НЕТ.

2. УРОВЕНЬ ЭХО: предустановленные настройки уровня эхо.

Возможные значения: ВЫКЛ., Concert, Living room, Hall, Bathroom, Cave, Arena, Church.
Значение по умолчанию: ВЫКЛ.

3. SPDIF ВЫХОД: установка параметров цифрового выхода.

Возможные параметры: RAW, PCM.
Параметр по умолчанию: RAW.

4. LPCM ВЫХОД: установка параметров цифровых аудиовыходов
для соответствия различным усилителям.

Возможные значения: 48 кГц, 96 кГц, 192 кГц.
Значение по умолчанию: 48 кГц.

5.1CH

НЕТ

32

НАСТРОЙКИ ФУНКЦИЙ

5. PRO Logic II: функция декодера Dolby Pro Logic II заключается
в преобразовании стереозвука в 5−канальный звук.

Перейдите на страницу настроек Dolby Pro Logic II, чтобы настроить параметры
данной функции.

A. PRO Logic II: включение/выключение функции.

Возможные значения: ВКЛ., ВЫКЛ., АВТО.
Значение по умолчанию: ВЫКЛ.

B. РЕЖИМ: режимы воспроизведения.

Режим МУЗЫКА подразумевает звучание всех громкоговорителей без задержек. В режиме ФИЛЬМ
громкоговорители окружающего звука звучат с задержкой в 10 мс. Режим PRO Logic имитирует
работу декодера PRO Logic.
Возможные значения: МУЗЫКА, ФИЛЬМ, PRO Logic, АВТО.
Значение по умолчанию: МУЗЫКА.

C. ПАНОРАМА: переключение режима звучания фронтальных каналов.

Возможные значения: ВКЛ., ВЫКЛ.
Значение по умолчанию: ВЫКЛ.

D. РАЗМЕРЫ: настройка похожа на регулировку баланса между фронтальными громкоговорителями

и громкоговорителями окружающего звука.
Возможные значения: РАЗМЕР −3, РАЗМЕР −2, РАЗМЕР −1, РАЗМЕР 0, РАЗМЕР 1,
РАЗМЕР 2, РАЗМЕР 3.
Значение по умолчанию: РАЗМЕР 0.

E. ШИРИНА ЦЕНТР. СЦЕНЫ: переключение режима звучания центрального канала.

Возможные значения: УРОВЕНЬ 0, УРОВЕНЬ 1, УРОВЕНЬ 2, УРОВЕНЬ 3, УРОВЕНЬ 4, УРОВЕНЬ 5,
УРОВЕНЬ 6, УРОВЕНЬ 7.
Значение по умолчанию: УРОВЕНЬ 3.

6. НАСТР. Dolby Digital: изменение параметров воспроизведения
звука в формате Dolby Digital.

A. DUAL MONO: установка параметров воспроизведения при воспроизведении

Dolby диска с двумя независимыми аудиоканалами.
Возможные значения: СТЕРЕО, ЛЕВ.−МОНО, ПРАВ.−МОНО, МИКШ.−МОНО.
Значение по умолчанию: СТЕРЕО.

B. ДИН. СЖАТИЕ: установка режима линейного сжатия.

Возможные значения: OFF, 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8, FULL.
Значение по умолчанию: OFF.

ПРИМЕЧАНИЯ

• При выборе параметра RAW на цифровые выходы DVD−ресивера подается не декодированный сигнал.

Данный параметр предназначен для того, чтобы декодирование осуществлялось внешним устройством
(например, усилителем).

• При выборе параметра РСМ на цифровые выходы DVD−ресивера подается декодированный сигнал.

Декодирование осуществляется встроенным декодером DVD−ресивера.

Видеонастройки

1. РЕЗКОСТЬ: регулировка резкости изображения.

Возможные значения: ВЫСОКАЯ, СРЕДНЯЯ, НИЗКАЯ.
Значение по умолчанию: НИЗКАЯ.

2. ЯРКОСТЬ: регулировка яркости изображения.

3. КОНТРАСТНОСТЬ: регулировка контрастности изображения.

4. ОТТЕНКИ: регулировка оттенков изображения.

5. НАСЫЩЕННОСТЬ: регулировка насыщенности изображения.

6. ОСВ. КОМНАТЫ: регулировка параметров изображения в зависимости
от освещенности комнаты.

Возможные значения: ВЫСОКАЯ, СРЕДНЯЯ, НИЗКАЯ, ВЫКЛ.
Значение по умолчанию: ВЫКЛ.

ПРИМЕЧАНИЕ

• Параметр ВЫСОКАЯ настройки ОСВ. КОМНАТЫ устанавливается в хорошо освещенной комнате,

СРЕДНЯЯ − в умеренно освещенной комнате, НИЗКАЯ − в темной комнате, ВЫКЛ. − регулировка
выключена.

Регулировка яркости, контрастности, оттенков и насыщенности изображения:
A. С помощью клавиш ВВЕРХ и ВНИЗ выберите нужный пункт

в меню НАСТРОЕК ВИДЕО. Нажмите клавишу ВПРАВО, чтобы перейти

к настройке соответствующего параметра.
B. С помощью клавиш ВВЕРХ и ВНИЗ измените значение параметра.
C. После завершения нажмите клавишу ВЛЕВО, чтобы вернуться

в меню НАСТРОЕК ВИДЕО.

33

ОСВ. КОМНАТЫ ВЫКЛ.

НАСТРОЙКИ ФУНКЦИЙ

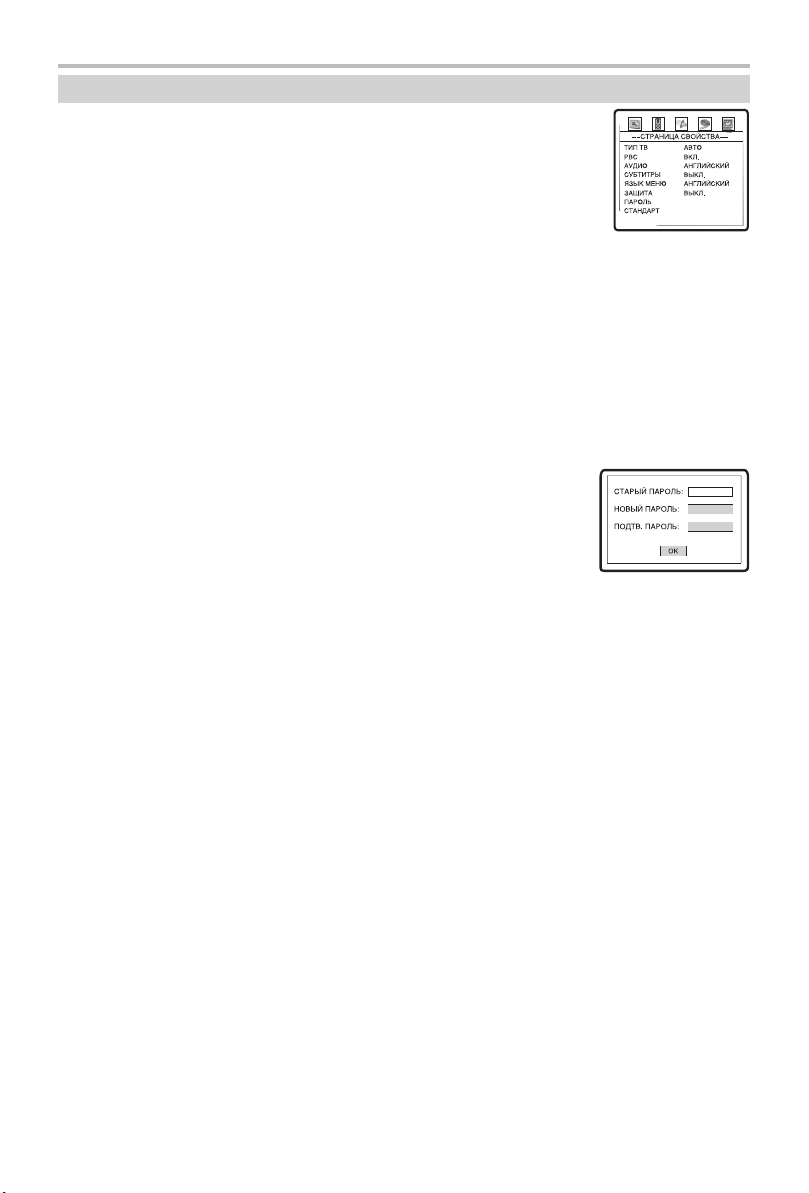

Начальные настройки

1. ТИП ТВ: выбор телевизионной системы.

Возможные значения: АВТО, NTSC, PAL.
Значение по умолчанию: АВТО.

2. РВС: включение/выключение режима РВС.

Если установить РВС ВКЛ., то при воспроизведении дисков, поддерживающих
эту функцию, появляется меню, в котором можно выбрать порядок
воспроизведения содержимого диска. Если установить параметр ВЫКЛ.,
то воспроизведение содержания осуществляется в том порядке,
в котором оно записано на диске.
Возможные значения: ВКЛ., ВЫКЛ.
Значение по умолчанию: ВКЛ.

3. АУДИО: выбор языка перевода.

4. СУБТИТРЫ: выбор языка субтитров.

5. ЯЗЫК МЕНЮ: выбор языка меню.

Возможные значения языка перевода/субтитров/меню: АНГЛИЙСКИЙ, ФРАНЦУЗСКИЙ,
ИСПАНСКИЙ, КИТАЙСКИЙ, ЯПОНСКИЙ, КОРЕЙСКИЙ, РУССКИЙ, ТАИЛАНДСКИЙ.
Значение по умолчанию: АНГЛИЙСКИЙ.
Выбор других языков: с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт ПРОЧЕЕ и нажмите SELECT.
С помощью цифровых клавиш введите код языка и нажмите SELECT.

6. ЗАЩИТА: установка уровня возрастных ограничений для предотвращения просмотра детьми
нежелательных дисков.

Возможные значения: KID SAFE, G, PG, PG−13, PGR, R, NC17, ADULT, OFF.
Значение по умолчанию: OFF.

7. ПАРОЛЬ: установка четырехзначного пароля для изменения
уровня возрастных ограничений.

Значение по умолчанию: 7890.

8. СТАНДАРТ: сброс всех настроек и восстановление параметров
по умолчанию, за исключением уровня возрастных ограничений и пароля.

ПРИМЕЧАНИЯ

• Выбор языка перевода/субтитров/меню возможен только при воспроизведении DVD−дисков.

Если выбранный Вами язык не записан на DVD−диске, то будет воспроизводиться другой
доступный язык.

• При изменении уровня возрастных ограничений необходимо ввести пароль.

34

ПРОЧЕЕ

Полезные примечания

• Чтобы продлить срок службы Вашего DVD−ресивера, делайте паузы не менее 30 секунд между

выключением и повторным включением DVD−ресивера.

• Отключайте электропитание DVD−ресивера после завершения работы.

• Некоторые функции DVD−ресивера не могут быть применимы к некоторым дискам.

• Используйте источники питания номинального напряжения, иначе DVD−ресивер не будет работать

или будет поврежден.

• В случае случайных остановок DVD−ресивера, пожалуйста, выключите электропитание и включите

его снова.

Поиск неисправностей

Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться
в сервис−центр.

Признак неисправности

Нет звука

Нет изображения

черно−белое

Диски не читаются

Микрофон не работает

Не работает пульт ДУ

Некоторые функции
не работают

Нестабильное

Наушники не работают

Причина неисправности

1. Ненадежное подключение шнура аудио.

2. Диск загрязнен или поврежден.

3. Звук отключен клавишей MUTE.

1. Ненадежное подключение шнура видео.

2. Некорректные настройки Вашего телевизора.

3. DVD−ресивер находится в режиме прогрессивной
развертки, а Ваш телевизор не поддерживает
этот режим.

1. Неправильно выбрана система цветности
телевидения.

2. Уровень цвета на телевизоре выставлен

неверно.

1. Диск не вставлен.

2. Диск вставлен неправильно.

3. Конденсат на лазерной головке DVD−ресивера.

1. Микрофон не подключен.

2. Низкий уровень громкости звука микрофона.

1. Неверное направление пульта ДУ

на сенсорный экран DVD−ресивера.

2. Расстояние до DVD−ресивера превышает

8 метров.

3. Разряжены батарейки.

1. Диск записан некорректно.

2. Нажата неверная последовательность клавиш.

3. Статическое напряжение на поверхности

корпуса DVD−ресивера.

1. Неправильная настройка телевизора.

1. Наушники не подключены.

2. Низкий уровень громкости звука.

Действия по устранению неисправности

1. Установите надежное соединение.

2. Почистите диск.

3. Нажмите клавишу MUTE.

1. Установите надежное соединение.

2. Скорректируйте настройки Вашего
телевизора.

3. Переведите DVD−ресивер в режим
чересстрочной развертки нажатием
клавиши IS.

1. При помощи клавиши P/N на пульте
дистанционного управления установите
нужную систему телевидения.

2. Перенастройте систему цветов Вашего
телевизора.

1. Вставьте диск.

2. Установите диск лейблом вверх.

3. Оставьте DVD−ресивер без диска на один

час включенным.

1. Подключите микрофон.

2. Отрегулируйте уровень громкости звука

микрофона.

1. Используйте пульт ДУ в соответствии

с инструкцией.

2. Сократите расстояние до DVD−ресивера.

3. Замените обе батарейки.

1. Подождите 5 − 10 секунд, и DVD−ресивер

автоматически возвратится в нормальное
состояние.

2. Повторите операцию еще раз.

3. Выключите DVD−ресивер на 1−2 минуты

и включите его снова.

1. Скорректируйте настройки телевизора.

1. Подключите наушники.

2. Отрегулируйте уровень громкости звука.

35

ПРОЧЕЕ

Технические характеристики

DVD−ресивер

FM тюнер

AM тюнер

Акустическая
система

Размеры громко−
говорителей

Температурные
требования

Требования
к влажности

• Мы постоянно улучшаем качество нашей продукции, поэтому технические характеристики могут быть изменены
без предварительного уведомления.

• Некоторые диски, записанные в любом из поддерживаемых форматов на любом из совместимых типов носителей,
могут не воспроизводиться или воспроизводиться некорректно из−за особенностей их записи.

Совместимые
форматы

Совместимые
типы носителей

Входы

Выходы

Видео−
характеристики

Аудио−
характеристики

Напряжение питания
Потребляемая мощность

Частотный диапазон
Разделение каналов

Частотный диапазон

Мощность RMS, 10% КНИ при 1 кГц
Сабвуфер (при 40 Гц)
Фронтальные громкоговорители
Громкоговорители окружающего звука
Центральный громкоговоритель

Максимальная выходная мощность
Сабвуфер (при 40 Гц)
Фронтальные громкоговорители
Громкоговорители окружающего звука
Центральный громкоговоритель

Фронтальные громкоговорители и громкоговорители окружающего звука 1054x85x45 мм
Центральный громкоговоритель 335х85х45 мм
Сабвуфер 152x400x383 мм

5 – 35 °С

15 − 75% (нет конденсата)

DVD−Video, Super VCD, VCD, DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD,
DVD−Audio, CD−DA, CD+G, HDCD, MP3, WMA, Kodak Picture CD, JPEG

CD−R/CD−RW, DVD−R/DVD−RW, DVD+R/DVD+RW, карты памяти SD, MMC,
MS, SM

Разъемы для подключения микрофонов
Разъем для подключения FM антенны
Разъем для подключения AM антенны
Стереофонический аудиовход (AUX)
Цифровой оптический аудиовход
Цифровой коаксиальный аудиовход
Разъем для подключения карт памяти

Аудиовыходы

Видеовыходы

Разъем для подключения наушников

Амплитуда сигнала композитного видеовыхода: 1.0Vp−p (75 ‰)
Амплитуда сигнала видеовыхода S−Video: 1.0Vp−p (75 ‰),

Амплитуда сигнала компонентного видеовыхода: 1.0Vp−p (75 ‰),

Частота:
Отношение сигнал/шум:
Общее искажение гармоник:

Аналоговые
аудиовыходы:

Цифровые
аудиовыходы:

Видеовыход S−Video, композитный видеовыход,
компонентный видеовыход Y Cb Cr,
видеовыход сигнала с прогрессивной разверткой (Y Pb Pr),
видеовыход RGB/SCART.

~ 110 − 250 В, 50/60 Гц
250 Вт

стереофонический выход.

коаксиальный аудиовыход,
оптический аудиовыход.

C:0.286Vp−p (75 ‰)

Cb/Cr: 0.7Vp−p (75 ‰)

20 − 20000 Гц (±1 Гц)
>90 дБ
<0,05%

64 – 108 МГц
>35 дБ

522 – 1611 кГц

50 Вт
25 Вт
25 Вт
25 Вт

80 Вт
50 Вт
50 Вт
50 Вт

36

ПРОЧЕЕ

Термины

• 525/60

Телевизионная система с 525 строками и 60 полосами
(30 кадров) в секунду. Используется в системе NTSC.

• 625/50

Телевизионная система с 625 строками и 50 полосами
(25 кадров) в секунду. Используется в системах PAL
и SECAM.

• ANALOG (Аналоговый сигнал)

Сигнал, изменяющийся непрерывно (частота
дискретизации равна бесконечности). Для сравнения
см. DIGITAL.

• CD

Сокращение от Compact Disc. Формат для хранения
данных в цифровом формате, записанных лазерным
лучом, разработан компаниями Philips и Sony.

• CD−DA

Сокращение от Compact Disc Digital Audio.
Оригинальный формат для хранения музыки
в оцифрованном виде.

• CD−R

Расширение формата CD. Диск, на который может
быть записана информация только один раз, путем
прожигания подложки лазерным лучом.

• CD−ROM

Расширение формата CD−DA. Предназначен
для хранения компьютерных данных на CD.

• CHAPTER (ГЛАВА)

Изображение и музыка DVD−диска разделены
на несколько частей. Эти части называются Главами.
Применительно к видеодискам, это означает секцию
фильма. Применительно к звуковым дискам,
это означает отдельную музыкальную секцию.
Каждая Глава имеет свой номер для быстрого поиска.

• COMPRESSION (СЖАТИЕ)

Обработка информации с целью уменьшить
занимаемый размер. Сжатие без потерь подразумевает
только сжатие и позволяет восстановить информацию
в первоначальном виде. Сжатие с потерями
подразумевает отбрасывание избыточной информации
с целью увеличения коэффициента сжатия.

• CONTRAST (КОНТРАСТНОСТЬ)

Разница между самой светлой и самой темной точками
изображения.

• DAC − Digital−to−Analog converter
(ЦАП − Цифроаналоговый преобразователь)

Микросхема, преобразующая цифровой сигнал (аудио
или видео) в аналоговый сигнал.

• DIGITAL (Цифровой сигнал)

Сигнал, хранящийся в виде набора дискретных
значений. Аналоговый сигнал может быть преобразован
в цифровой путем дискретизации.

• Dolby Digital

Система кодирования аудиосигнала, разработанная
компанией Dolby Laboratories и признанная в качестве
мирового стандарта. Dolby Digital − наиболее
распространенная система кодирования для DVD−Video
и 526/60 (NTSC) CD.

• DOWNMIX

Преобразование 5−канального аудиосигнала в 2−
канальный аудиосигнал по технологии Dolby Surround.

• DVD

Сокращение от Digital Video Disc или Digital Versatile Disc.
Формат хранения аудио−, видеоданных на диске
диаметром 12 или 8 см.

• HUE (ОТТЕНОК)

Цвет луча или пикселя. Цветовая характеристика зависит
от длины волны луча.

• INTERLACE (ЧЕРЕССТРОЧНАЯ РАЗВЕРТКА)

Метод формирования кадров, применяемый
в телевидении. Одно поле кадра формируется нечетными
линиями строк, второе − четными. Объединяясь
чересстрочно на экране монитора, поля образуют кадр.

• ISO 9000

Международная система стандартов, описывающая
файловую систему CD−ROM.

• Macrovision

Технология компании Macrovision делает неприемлемо
низким качество копий с DVD и VHS, не влияя при этом
на качество исходного изображения. Для защиты
информации от перезаписи на VHS VCR в видеосигнал
на обратном ходе развертки по кадру вводятся
импульсы−помехи, которые нарушают правильность
работы АРУ видеомагнитофона. Это приводит
к изменениям в яркостном сигнале, записанном
на видеомагнитофоне, что делает невозможным
просмотр видеопрограммы. (Кроме того, наблюдаются
срывы синхронизации, что выражается в подергивании
изображения по вертикали.)

• MPEG (Moving Pictures Expert Group)

Международный комитет, разработавший ряд
международных стандартов сжатия аудио и видео.

• MULTI ANGLE

Сцены, снятые с нескольких разных камер (под разными
углами обзора), записанные на некоторых DVD−дисках.

• MULTI LANGUAGE

Несколько языков перевода или субтитров, записанных
на некоторых DVD−дисках.

• SATURATION (НАСЫЩЕННОСТЬ)

Интенсивность цвета или яркость.

• SIGNAL−TO−NOISE RATION
(ОТНОШЕНИЕ СИГНАЛ/ШУМ)

Отношение исходного сигнала к посторонним помехам,
измеряется в децибелах. Аналоговый сигнал всегда
содержит помехи. Цифровой сигнал не содержит помех,
благодаря тому, что сигнал фильтруется в
высокочастотном тракте.

• SURROUND SOUND

Система расположения громкоговорителей спереди
и сзади слушателя для создания "эффекта присутствия".

• TITLE (РАЗДЕЛ)

Изображение и музыка DVD−диска разделены на
несколько частей. Эти части называются Разделами.
Применительно к видеодискам, это означает секцию
фильма, то есть кусок пленки и т. п. Применительно
к звуковым дискам, это означает отдельную
музыкальную секцию, то есть песню и т. п. Каждый
Раздел имеет свой номер для быстрого поиска.

• TRACK (ТРЕК)

Видео или музыка на CD или VIDEO CD разделены
на Треки. Каждый Трек имеет свой номер для быстрого
поиска.

37

ПРОЧЕЕ

Список кодов языков

38
