BBK BD3000 User Manual [ru]

BLU-RAY ПЛЕЕР

ВЫСОКОГО РАЗРЕШЕНИЯ

(проигрыватель Blu-ray дисков)

BD3000

Руководство по эксплуатации

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ПЕРЕД ЭКСПЛУАТАЦИЕЙ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1 Краткое описание формата DVD 2 Краткое описание формата Blu−ray 3 Особенности 4 Поддерживаемые форматы 4 Расположение и функции органов управления 5 Комплектация 7

ПОДКЛЮЧЕНИЕ

Краткая информация о HDMI 8 Режим работы интерфейса HDMI 8 Подключение к цифровому устройству отображения 8 Подключение к телевизору 9 Подключение к усилителю с декодером Dolby Pro Logic Surround 10 Подключение к усилителю с декодерами Dolby Digital или DTS 11 Подключение к усилителю с аудиовходом 7.1СН 12 Подключение к усилителю с аудиовходом 5.1СН 13

ОСНОВНЫЕ ОПЕРАЦИИ

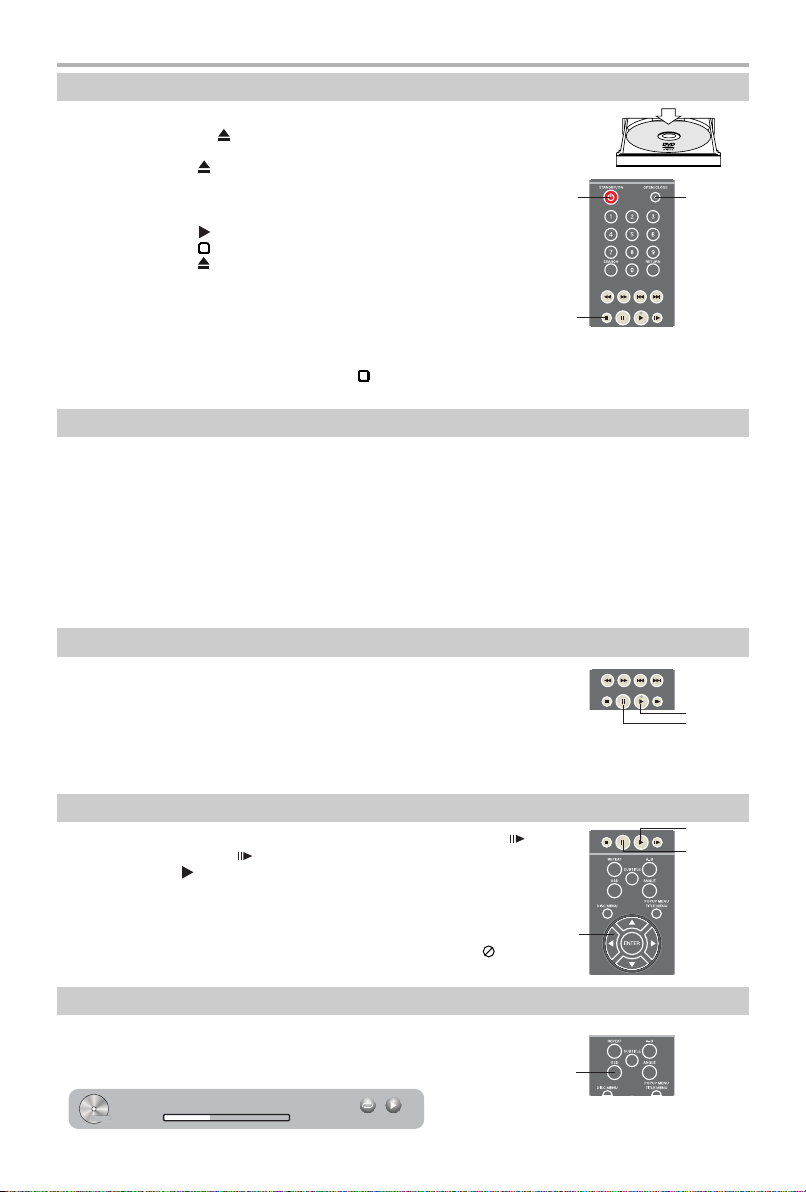

Воспроизведение дисков 14 Выбор системы цветности 14 Пауза/нормальное воспроизведение диска 14 Покадровое воспроизведение 14 Информация о диске 14 Регулировка уровня громкости 15 Отключение звука 15 Меню проигрывания дисков 15 Всплывающее меню 15 Выбор языка/аудиоканала 15

ВОСПРОИЗВЕДЕНИЕ

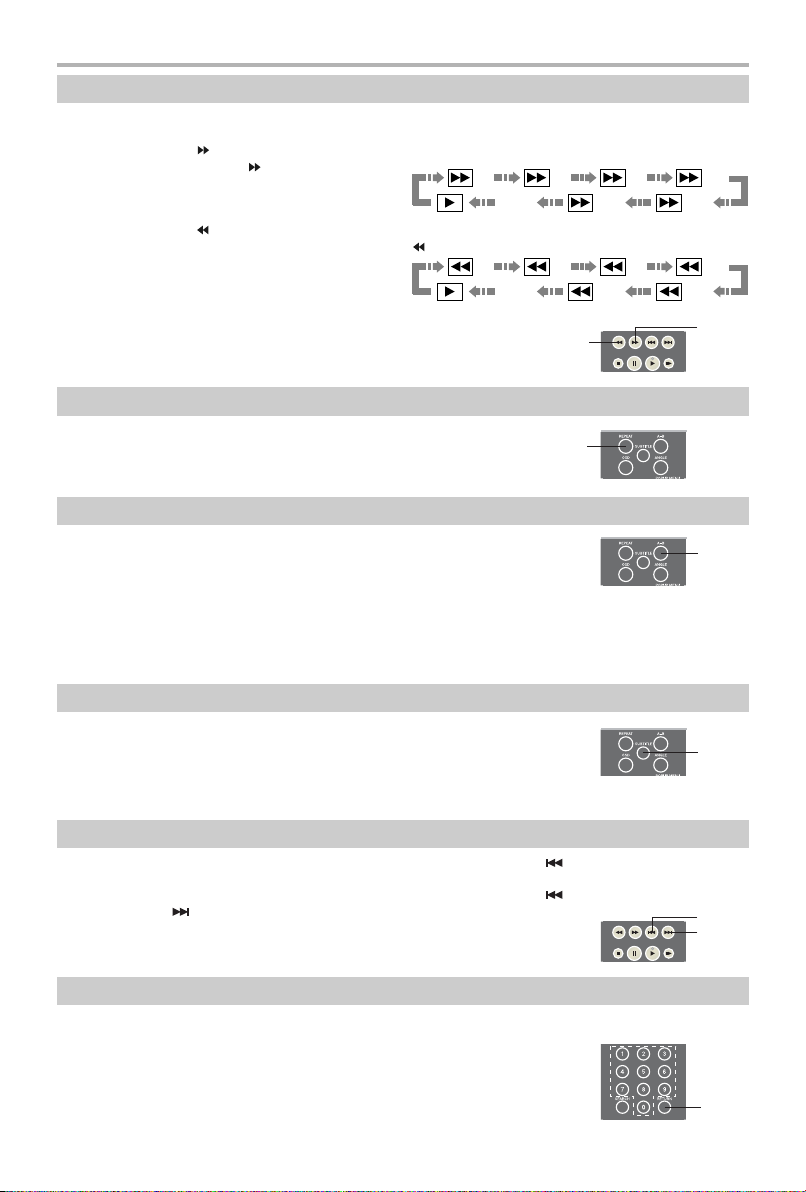

Ускоренное воспроизведение 16 Повторное воспроизведение 16 Повтор выбранного фрагмента 16 Выбор субтитров 16 Переход к предыдущему и последующему треку 16 Возвращение к предыдущему пункту меню 16 Выбор ракурса 17 Меню настроек 17 Цветовые кнопки 17 Разрешение 17 Функция PIP 17

РАБОТА С USB−УСТРОЙСТВАМИ

Просмотр и воспроизведение содержимого устройства 18 Воспроизведение аудиофайлов 18 Просмотр видеофайлов 19 Просмотр изображений 19

ВОСПРОИЗВЕДЕНИЕ АУДИОДИСКА

Основные операции 20 Расширенные функции 20

НАСТРОЙКИ ФУНКЦИЙ

Основные операции 21 Раздел настроек Изображение 21 Раздел настроек Звук 22 Раздел настроек Язык 22 Раздел настроек Родительский 23 Раздел настроек Другое 23 Раздел настроек Сеть 24 Раздел настроек Громкоговорители 24

ПРОЧЕЕ

Полезные примечания 25 Поиск неисправностей 25 Технические характеристики 26 Сервисное обслуживание 27

ВВЕДЕНИЕ

Инструкция по мерам безопасности

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.

• Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке корпуса. Не смотрите вблизи на лазерный луч.

• При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед началом воспроизведения, пожалуйста, включите устройство на 1 − 2 часа без диска.

• Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

• Отключайте питание плеера только при отсутствии диска.

• Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого времени.

• Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно, установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы. Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений вашей аудиосистемы.

• Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного воспроизведения.

• Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого влияния вибрации на его нормальную работу.

• Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыльной среды.

• Допустимо использование небольшого количества нейтрального моющего средства для чистки устройства.

• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.) для чистки устройства.

• Для ремонта и технического обслуживания обращайтесь только в уполномоченные для ремонта изделий торговой марки BBK Сервисные Центры.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения, пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation, зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании Macrovision Corporation и другим законным владельцам и защищенную патентами США и другими сертификатами об авторских правах. Использование этой технологии должно быть подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего использования ограниченным кругом лиц, если другое не оговорено договором с компанией Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями реальных объектов, которые могут отличаться от их реальных изображений.

ВВЕДЕНИЕ

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно расширило возможности его применения в домашних развлекательных системах. Емкость одного DVD−диска составляет от 4,7 до 17 ГБ (один DVD−диск заменяет от 7 до 26 стандартных CD−дисков). Горизонтальное разрешение изображений в данном формате − более 500 линий. Для передачи аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые обеспечивают 6 отдельных аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

DVD VCD CDSuper VCD

Метод записи

Емкость

Время воспроизведения

Диаметр диска

Горизонтальное разрешение

Аудио

Качество звука

Цифровой (MPEG−2)

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 96 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

17 ГБ

484 мин.

Цифровой (MPEG−2)

650 МБ

45 мин.

12/8 см

350

и более линий

Дополнительные возможности

• Множество поддерживаемых языков DVD−диск может содержать до 8−ми языков дубляжа и 32−х языков субтитров.

• Множество ракурсов камеры Определенные сцены на DVD−диске могут быть записаны в 9−ти различных ракурсах.

• Быстрый поиск необходимого фрагмента Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая главы (фрагменты, на которые разбит диск).

• Масштабирование изображения Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

Цифровой (MPEG−1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

ПРИМЕЧАНИЕ

• Не все DVD−диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился на телевизоре 4:3 (без черных полос), DVD−диск должен быть записан особым образом. Тем не менее, даже в режиме Pan & Scan некоторая потеря информации все−таки будет.

ВВЕДЕНИЕ

Краткое описание формата Blu−ray

Односторонний диск Blu−ray может хранить 23,3/25/27 или 33 Гб (однослойный), 46,6/50/54 или 66 Гб (двухслойный) информации, то есть в 5 − 10 раз больше емкости DVD−диска. Диски Blu−ray поддерживают работу с видеосигналом телевидения высокой четкости с наилучшим качеством. Большая емкость диска позволяет повысить качество изображения.

Видеосигнал

Формат BD−ROM поддерживают три самых современных видеокодека: AVC, VC−1 и MPEG−2. Также поддерживается видеосигнал с разрешением 1080р. Для просмотра содержимого высокой четкости на Blu−ray диске необходима технология HDTV. Для просмотра содержимого высокой четкости некоторых дисков необходимо использование выхода HDMI. В зависимости от поддерживаемого Вашим телевизором разрешения видеосигнала, возможность просмотра диска, может быть ограниченной.

Дополнительные функции*

• Интерактивное меню** Поддержка графики и анимации. Некоторые Blu−ray диски могут содержать анимированные меню и простые игры. В отличие от DVD−формата, в данном формате можно вызвать меню во время воспроизведения.

• Многостраничные/всплывающие меню В отличие от DVD−дисков воспроизведение не прерывается при каждом отображении нового экрана меню. Благодаря тому, что Blu−ray диски позволяют выполнять предварительную загрузку данных без остановки воспроизведения, можно пользоваться меню, состоящим из нескольких страниц. Можно переходить по страницам меню, в то время как воспроизведение аудио− и видеофайла продолжается в фоновом режиме.

• Слайд−шоу Диски Blu−ray позволяют просматривать статические изображения с одновременным воспроизведением аудиотреков.

• BD−Live Функция BD−Live предоставляет доступ к интерактивным онлайн−сервисам. После активации BD−Live появляется возможность загрузки дополнительных материалов о фильме, которых нет на диске, например, эксклюзивных трейлеров или интервью с актёрами и режиссёром. Для доступа к этим материалам необходимо посетить специальную страничку, посвящённую фильму, и скачать нужную информацию на внешнее USB−устройство или на внутреннюю память плеера.

* Приведенные функции Blu−ray дисков зависят от записи конкретного диска.

** Внешний вид меню и навигация по его функциям изменяются в зависимости от диска.

ВВЕДЕНИЕ

Особенности

Форматы:

• Воспроизведение дисков Blu−ray

• Воспроизведение цифрового видео в форматах DVD−Video

• Поддержка контейнера MKV (Matroska)

• Поддержка стандарта H.264

• Поддержка стандарта MPEG−4

• Воспроизведение музыкальных файлов, сжатых в форматах WMA

• Воспроизведение фотоальбомов, записанных в цифровом формате JPEG, PNG, GIF

Аудио:

• Аналоговый многоканальный выход 7.1CH

• Коаксиальный и оптический цифровые аудиовыходы

• Стереофонический аудиовыход для подключения к телевизору или усилителю

• Встроенные цифровые декодеры многоканального звука Dolby Digital TrueHD и DTS

Видео:

• Поддержка сигнала высокой четкости (1080p) качества HDTV с использованием цифрового интерфейса HDMI (Версия 1.3)

• Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость и отсутствие мерцания изображения

• Композитный и компонентный (Y Cb Cr) видеовыходы, расширяющие коммутационные возможности

• Транскодер NTSC/PAL

• Поддержка множества языков дубляжа и субтитров

Прочее:

• Поддержка BD−Live (Blu−ray Disc − Live) − технология, используемая в Blu−ray дисках для реализации интерактивных функций

• Сетевой порт LAN (Ethernet)

• USB2.0−порт для подключения жесткого диска, MP3−плеера, flash−карты, цифровой фотокамеры

• Поддержка носителей: CD−R/CD−RW, DVD−R/DVD−RW, DVD+R/DVD+RW, BD−ROM, BD−R/BD−RE, AVCHD

• Поддержка функции PIP при воспроизведении дисков Blu−ray

• Функция "Angle", позволяющая рассматривать сцену с разных ракурсов

• Защита от просмотра детьми нежелательных дисков

Поддерживаемые форматы

Тип Содержание

BLU−RAY: цифровое видео (динамическое изображение)

DVD: Сжатое цифровое аудио − видео (динамическое изображение)

VIDEO CD: Сжатое цифровое видео (динамическое изображение)

MPEG−4: Сжатое цифровое аудио − видео (динамическое изображение)

CD−DA: Цифровое аудио

WMA: Сжатое цифровое аудио

JPEG: Сжатое цифровое статическое изображение

ВВЕДЕНИЕ

Расположение и функции органов управления

Общий вид передней панели

: Клавиша STANDBY/ON

Рабочий режим/режим ожидания

; Лоток для загрузки диска < Клавиша OPEN/CLOSE (Загрузка

диска/извлечение диска)

= Клавиша OK (подтверждение/возврат

к воспроизведению)

> Окно LED−дисплея

Общий вид задней панели

:<;=>?A@B

: Разъем аудиовыхода 7.1СН ; Разъем композитного видеовыхода < Разъем компонентного видеовыхода = Стереофонический аудиовыход > Разъем HDMI сигнала высокой четкости,

обеспечивающий передачу изображения качества HDTV (720p/1080i/1080p) и цифрового аудиосигнала

Общий вид дисплея

:<;=> ?A@

? Датчик инфракрасных лучей @ Клавиша

(Воспроизведение/пауза)

A Клавиша (Остановка воспроизведения) B Клавиша (воспроизведение

с предыдущей метки)

C Клавиша (воспроизведение

с последующей метки)

? Разъем для подключения к Ethernet @ Разъем оптического цифрового аудиовыхода A Разъем коаксиального цифрового

аудиовыхода

B USB2.0−порт для подключения жесткого диска,

MP3−плеера, flash−карты, цифровой фотокамеры

CB>A;: ?

BC 0 1

: Воспроизведение, пауза

или ускоренное воспроизведение

; DVD−диск < CD−диск = Подключение USB > DVD/BD глава/раздел ? Dolby Digital

@ DTS A HDMI соединение B Диск Blu−ray C Глава или трек 0 Время воспроизведения 1 Разрешение

ВВЕДЕНИЕ

Общий вид пульта дистанционного управления

: Клавиша STANDBY/ON

Рабочий режим/режим ожидания.

; Цифровые клавиши < Клавиша SEARCH

Поиск.

= Клавиша

Ускоренное обратное воспроизведение.

> Клавиша

Ускоренное воспроизведение вперед.

? Клавиша

Остановка воспроизведения.

@ Клавиша

Пауза.

A Клавиша REPEAT

Повторное воспроизведение.

B Клавиша SUBTITLE

Субтитры.

C Клавиша OSD

Информация о диске.

0 Клавиша DISC MENU

Меню проигрывания дисков.

1 Клавиши направления 2 Клавиша ENTER

Подтверждение.

3 Клавиша SETUP

Функции режима SETUP.

4 Клавиша AUDIO

Выбор аудиоканала.

5 Цветовые клавиши 6 Клавиша RESOLUTION

Выбор разрешения.

7 Клавиша PIP 8 Клавиша OPEN/CLOSE

Открытие/закрытие лотка для загрузки дисков.

f Клавиша RETURN g Клавиша

Воспроизведение с последующей метки.

h Клавиша

Воспроизведение с предыдущей метки.

i Клавиша

Покадровое воспроизведение.

j Клавиша

Нормальное воспроизведение.

k Клавиша A−B

Повтор фрагмента А−В.

l Клавиша ANGLE

Изменение ракурса изображения.

D Клавиша POPUP MENU/TITLE MENU

Всплывающее меню/меню DVD−диска.

E Клавиша VOL+/−

Регулировка громкости.

F Клавиша MUTE

Включение/выключение звука.

9 Клавиша SECONDARY AUDIO

Второй аудиоканал.

;

= >

? @

A B

3 4 5

6 7

g h i j

F 9

ВВЕДЕНИЕ

Установка батареек

1. Откройте крышку на задней поверхности пульта дистанционного управления.

Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.

2. Вставьте батарейки.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели устройства не превышает 30 градусов и расстояние до устройства не превышает 8 метров.

3. Закройте крышку.

Предостережения

• Выньте батарейки из пульта дистанционного управления, если не собираетесь им пользоваться в течение длительного периода времени.

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней панели устройства.

• Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

Комплектация

Blu−ray плеер 1 шт. Батарейка ААА 2 шт. Аудиовидеокабель 1 шт. Руководство по эксплуатации 1 шт. Гарантийный талон 1 шт. ПДУ 1 шт.

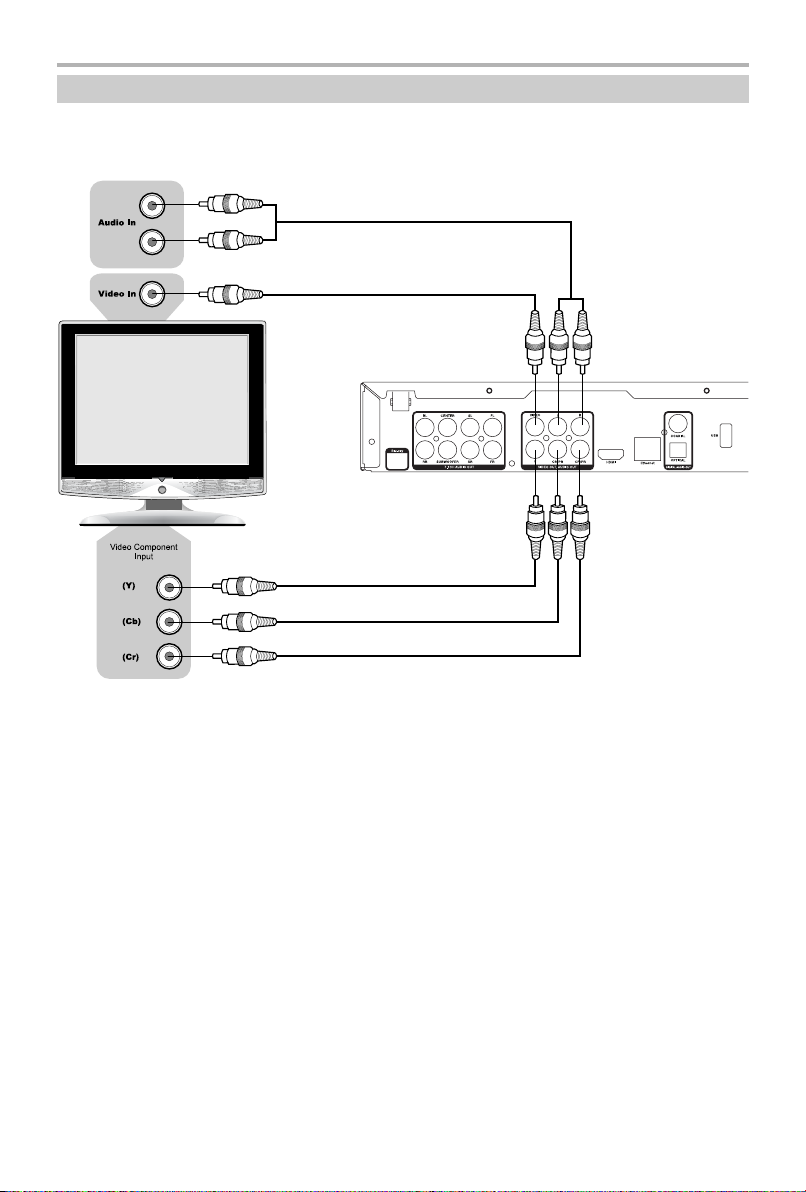

ПОДКЛЮЧЕНИЕ

Краткая информация о HDMI

Разъем HDMI можно назвать уменьшенным аналогом разъема DVI. Интерфейс HDMI предназначен для передачи широкополосного цифрового видеосигнала с различной степенью разрешения – от стандартного разрешения DVD−фильмов в 480 или 576 строк до разрешения в 1080 строк, соответствующего стандарту HDTV, а также по кабелю HDMI может передаваться цифровой аудиосигнал в формате 16 бит, 8 каналов. Применение подобного вида коммутации актуально при работе с цифровыми устройствами отображения – плазменными и жидкокристаллическими панелями, проекционными телевизорами и т. п.

Информация на DVD−дисках представлена в цифровом виде, при преобразовании ее в аналоговый вид (необходимый для работы большинства телевизоров) неизбежно возникают некоторые искажения. Подобный процесс происходит и в цифровом устройстве отображения при преобразовании аналогового сигнала в цифровой. Использование интерфейса HDMI позволяет избежать аналогичных промежуточных цифроаналоговых преобразований и передать на устройство видеосигнал и аудиосигнал сразу в цифровом виде.

Стандартом DVI (относится и к HDMI) предусмотрена система HDCP (High−bandwidth Digital Content Protection) – высокоэффективная защита от несанкционированного копирования передаваемого контента, основанная на кодировании информации.

Режим работы интерфейса HDMI

Нажмите клавишу RESOLUTION, чтобы изменить разрешение выходного сигнала по разъему HDMI. Также Вы можете изменить разрешение в меню Настройки/Изображение.

Подключение к цифровому устройству отображения (плазменная панель, жидкокристаллическая панель, проекционный телевизор и т. п.)

Предостережение

Перед началом подключения Blu−ray плеера к другому оборудованию убедитесь, что электропитание отключено.

HDMI−кабель

HDMI IN

Задняя панель

ПРИМЕЧАНИЯ

• В зависимости от Вашей плазменной панели, жидкокристаллической панели, проекционного телевизора подключение может отличаться от указанного на рисунке.

• Если в Вашем устройстве отображения нет HDMI−разъема, но есть DVI−разъем, то Вы можете воспользоваться переходником HDMI−DVI.

• При использовании переходника HDMI−DVI возможны ограничения выбора используемых режимов.

• Внимание! Если устройство отображения не поддерживает систему защиты HDCP (High−bandwidth Digital Content Protection), корректное отображение видеосигнала невозможно.

• Некоторые модели цифровых устройств отображения могут поддерживать режимы работы HDMI−интерфейса данного устройства не в полном объеме.
