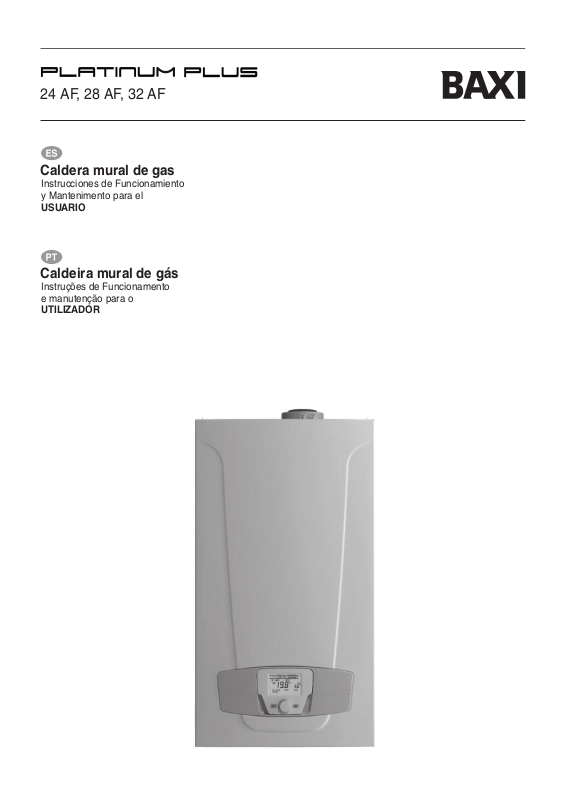

Baxi Platinum Plus 28 AF User Manual [pt]

Caldera m

Caldeira m

24 AF

Instrucciones de Funcionamiento
y Mantenimento para el

USUARIO

Instruções de Funcionamento
e manutenção para o

UTILIZADOR

, 28 AF, 32 AF

ural de gas

ural de gás

Estimado Cliente,
Nuestra Empresa opina que su nuevo producto satisfará todas sus exigencias. La compra de un nuestro producto garantiza lo
que Ud. se espera: un buen funcionamiento y un uso simple y racional.

Le pedimos que no ponga aparte estas instrucciones sin leerlas: contienen informaciones útiles para una gestión correcta y ecaz

de su producto.

Nuestra empresa declara que estos productos llevan el marcado con arreglo a los requisitos esenciales de
las siguientes Directivas:

- Directiva de Gas 2009/142/CE

- Directiva de Rendimientos 92/42/CEE

- Directiva de Compatibilidad Electromagnética 2004/108/CE

- Directiva de Baja Tensión 2006/95/CE

Nuestra empresa, en su constante acción para mejorar los productos, se reserva la posibilidad de modicar los datos

indicados en esta documentación en cualquier momento y sin aviso previo. Esta documentación es un soporte informativo y
no se puede considerar como un contrato con terceros.

En la página web www.baxi.es puede consultarse la Declaración de Conformidad CE correspondiente a esta caldera

ÍNDICE

DESCRIPCIÓN DE LOS SÍMBOLOS ..........................................................................................................................................................3

ADVERTENCIAS DE SEGURIDAD ..............................................................................................................................................................3

ADVERTENCIAS GENERALES ..................................................................................................................................................................4

CONSEJOS PARA EL AHORRO ENERGÉTICO .........................................................................................................................................4

1. PUESTA EN MARCHA DE LA CALDERA .....................................................................................................................................................5

PANEL DE CONTROL ..................................................................................................................................................................................5

2. ACCESO A LOS MENÚS DE CONFIGURACIÓN DE LOS PARÁMETROS ................................................................................................6

2.1 MENÚ INFORMACIÓN ................................................................................................................................................................................6

2.2 MENÚ DE PROGRAMACIÓN HORA Y FECHA ..........................................................................................................................................6

2.3 MODIFICAR EL IDIOMA (MENÚ UNIDAD OPERADORA) ..........................................................................................................................6

2.4 REGULACIÓN DE LA TEMPERATURA ........................................................................................................................................................7

3. FUNCIONES ASOCIADAS A LA TECLA MENU (MENÚ RÁPIDO ) ..............................................................................................7

4. MODOS DE FUNCIONAMIENTO .................................................................................................................................................................7

4.1 CALEFACCIÓN .............................................................................................................................................................................................7

4.2 PROGRAMA VACACIONES .........................................................................................................................................................................8

5. PROGRAMACIÓN HORARIA .......................................................................................................................................................................8

5.1 GRUPOS DE DÍAS .......................................................................................................................................................................................9

5.2 DÍAS INDIVIDUALES ....................................................................................................................................................................................9

5.3 PROCEDIMIENTO DE MODIFICACIÓN DE LA PROGRAMACIÓN HORARIA (CALEFACCIÓN/ACS) .....................................................9

5.4 FUNCIÓN DE BLOQUEO DEL PANEL DE CONTROL ...............................................................................................................................10

6. APAGADO DE LA CALDERA ........................................................................................................................................................................10

7. ANOMALÍAS .................................................................................................................................................................................................10

7.1 RESTABLECIMIENTO DE LAS ANOMALÍAS ...............................................................................................................................................10

8. LLENADO DE LA INSTALACIÓN .................................................................................................................................................................11

9. CAMBIO DE GAS .........................................................................................................................................................................................12

10. PARADA PROLONGADA DE LA INSTALACIÓN. PROTECCIÓN ANTIHELADAS ......................................................................................12

11. INSTRUCCIONES PARA EL MANTENIMIENTO ORDINARIO ....................................................................................................................12

Sección USUARIO (es)

7109403.02 (1-04/13) 2

DESCRIPCIÓN DE LOS SÍMBOLOS

ADVERTENCIA

Riesgo de daño o mal funcionamiento del aparato. Prestar especial atención a las advertencias de
peligro relacionadas con posibles daños a las personas.

PELIGRO DE QUEMADURAS
Esperar a que el aparato se enfríe antes de actuar sobre las piezas expuestas al calor.

PELIGRO DE ALTO VOLTAJE

Partes eléctricas en tensión, peligro de descargas eléctricas.

PELIGRO DE HELADAS

Probable formación de hielo debido a las bajas temperaturas.

PELIGRO DE INCENDIO

Material o gas potencialmente inamable.

INFORMACIÓN IMPORTANTE
Información que deberá leer con especial cuidado porque son útiles para el buen funcionamiento de la
caldera.

PROHIBICIÓN GENÉRICA
Está prohibido efectuar/utilizar lo que se indica al lado del símbolo.

Sección USUARIO (es)

SIMBOLOGÍA REFERIDA AL REGULADOR CLIMÁTICO (capítulo 1)

Girar el mando B Visualización pantalla

Pulsar el mando B Pulsar simultáneamente la tecla A y el mando B

Pulsar la tecla A o C Pulsar simultáneamente las teclas A y C

ADVERTENCIAS DE SEGURIDAD

OLOR A GAS

• Apague la caldera

• No accione ningún aparato eléctrico (como encender la luz).

• Apagar las eventuales llamas producidas y abrir las ventanas.

• Llamar a un centro de Asistencia Técnica Autorizado.

OLOR A COMBUSTIÓN

• Apague la caldera.

• Ventile la habitación abriendo puertas y ventanas

• Llame al Centro de Asistencia Técnico Autorizado.

MATERIAL INFLAMABLE

No utilizar y/o depositar materiales fácilmente inamables (diluyentes, papel, etc.) en las cercanías de la caldera.

MANTENIMIENTO Y LIMPIEZA DE LA CALDERA

Desconectar la alimentación eléctrica de la caldera antes de efectuar cualquier intervención.

No se deben dejar las partes del embalaje (bolsas de plástico, poliestireno, etc.) al alcance de niños, en cuanto que son
potenciales fuentes de peligro.

Este aparato no debe ser utilizado por personas con capacidades físicas, sensoriales o mentales limitadas o que no tengan
una experiencia ni conocimientos apropiados, a menos que actúen bajo la vigilancia de una persona responsable de su
seguridad o hayan recibido instrucciones sobre el uso del aparato.

3

7109403.02 (1-04/13)

ADVERTENCIAS GENERALES

Esta caldera sirve para calentar agua a una temperatura inferior a la de ebullición, a presión atmosférica. Debe conectarse a una
instalación de calefacción y a una red de distribución de agua caliente sanitaria dentro de los límites de sus prestaciones y de su

potencia. Antes de que la caldera sea conectada por un técnico calicado es preciso:

• Controlar que la caldera esté preparada para funcionar con el tipo de gas disponible. El tipo de gas se indica en el embalaje
y en la placa de datos del aparato.

• Controlar que la chimenea tenga buen tiro, que no tenga estrangulamientos y no desemboquen en ella las salidas de otros

aparatos, salvo que haya sido realizada para este n conforme a la reglamentación vigente.

• Si la caldera se conecta a una chimenea preexistente, controlar que ésta se haya limpiado perfectamente, ya que el
desprendimiento de los depósitos de las paredes durante el funcionamiento puede obstruir la salida de humos.

• Para mantener el funcionamiento correcto y la garantía del aparato, también es imprescindible respetar las siguientes
indicaciones:

1. Agua caliente sanitaria

1.1 Si la dureza del agua es superior a 20°F (1°F = 10 mg de carbonato de calcio por litro de agua) es preciso instalar un

dosicador de polifosfatos o un sistema similar, conforme a las normas vigentes.

1.2 Una vez montado el aparato, antes de utilizarlo es necesario hacer una limpieza a fondo de la instalación.

1.3 Los materiales utilizados para el ACS son conformes a la Directiva 98/83/CE.

2. Circuito de Calefacción

2.1 Instalación nueva: antes de instalar la caldera, hay que limpiar la instalación para eliminar los residuos de roscados,

soldaduras y disolventes, utilizando un producto comercial que no sea ni ácido ni alcalino, y que tampoco ataque los metales, el
plástico y la goma. Para evitar que se formen incrustaciones en la instalación, es necesario utilizar un inhibidor como FERNOX
de protección para instalaciones de calefacción. Para el uso de este producto, seguir atentamente las instrucciones facilitadas
por el fabricante.

2.2 Instalación existente: antes de instalar la caldera, es necesario vaciar completamente y limpiar la instalación de lodos

y contaminantes con el producto comercial citado en el punto anterior. El producto aconsejado para la limpieza es: FERNOX
regenerador para instalaciones de calefacción. Para el uso de este producto, seguir atentamente las instrucciones facilitadas por
el fabricante. Se recuerda que los depósitos en la instalación de calefacción perjudican el funcionamiento de la caldera (por ej.
sobrecalentamiento y ruido del intercambiador).

El primer encendido debe ser efectuado por el Servicio de Asistencia Técnica autorizado, que tendrá que controlar:

• Que los datos de placa sean conformes a los de las redes de alimentación (eléctrica, hidráulica y gas).

• Que la instalación cumpla las normas vigentes.

• Que se haya efectuado correctamente la conexión eléctrica a la red más tierra.

La inobservancia de estas indicaciones invalida la garantía del aparato. Los nombres de los Centros de Asistencia Técnica
autorizados se indican en la hoja adjunta. Antes de la puesta en marcha, quitar la película de protección de la caldera. Para
ello, no se deben utilizar herramientas o materiales abrasivos, ya que podrían arruinar la pintura.

CONSEJOS PARA EL AHORRO ENERGÉTICO

Regulación de la calefacción

Regular la temperatura de impulsión de la caldera según el tipo de instalación. Para las instalaciones con radiadores, se aconseja
programar una temperatura máxima de impulsión del agua de calefacción de unos 60°C y aumentar este valor si no se alcanza
el confort ambiente requerido. En caso de instalación de suelo radiante, no superar la temperatura indicada por el diseñador
de la instalación. Se aconseja utilizar la Sonda Exterior y/o el Panel de Control para adaptar automáticamente la temperatura

Sección USUARIO (es)

de impulsión según las condiciones atmosféricas o la temperatura interior. De este modo no se produce más calor que el que
efectivamente se necesita. Regular la temperatura ambiente sin sobrecalentar los locales. Cada grado en exceso comporta un
consumo energético mayor, equivalente a un 6%. Adecuar la temperatura ambiente también según el tipo de utilización de los
locales. Por ejemplo, el dormitorio o las habitaciones que se utilizan menos se pueden calentar a una temperatura inferior. Utilizar
la programación horaria y programar para las horas nocturnas una temperatura ambiente unos 5°C inferior a la de las horas
diurnas. Un valor inferior no es conveniente en términos de ahorro económico. Solamente en caso de ausencia prolongada,
como por ejemplo unas vacaciones, bajar aún más la temperatura consignada. Para asegurar la correcta circulación del aire no
cubrir los radiadores. No dejar las ventanas entrecerradas para airear los locales, sino abrirlas completamente durante un breve
periodo.

Agua caliente sanitaria

Un buen ahorro se obtiene programando la temperatura sanitaria del agua deseada, evitando mezclarla con el agua fría. Cualquier
calefacción adicional causa un derroche de energía y una mayor producción de cal.

7109403.02 (1-04/13) 4

1. PUESTA EN MARCHA DE LA CALDERA



Proceder como se indica a continuación para la correcta operación de encendido:

• Abrir la llave de gas (de color amarillo, normalmente posicionada debajo de la caldera);

• Vericar que la presión hidráulica de la instalación es la indicada en el capítulo "LLENADO DE LA INSTALACIÓN";

• Alimentar eléctricamente la caldera;

PROCEDIMIENTO DE CONFIGURACIÓN DEL PRIMER ENCENDIDO
Al encender la caldera por primera vez es necesario realizar el siguiente procedimiento (el texto aparece en INGLÉS hasta que

se seleccione el idioma deseado, según se indica en la secuencia A-B-C de la gura a continuación):

• B durante 5 segundos;

• en el Panel de Control se visualiza un valor porcentual creciente de 1 a 100. La operación de sincronización de los datos
requiere algunos minutos de espera;

• introducir el idioma, la fecha y la hora.

CBA

• La caldera sale de fábrica con los circuitos de Calefacción y Sanitario deshabilitados. Antes de habilitar estos circuitos,
activar el procedimiento de PURGADO de la instalación, como se indica en el apartado "FUNCIONES ESPECIALES" de

las Instrucciones para el Instalador "Función Purgado (312)". Al témino de la función, habilitar los circuitos de calefacción y
sanitario utilizando la tecla MENU ( ) como se describe en el apartado "FUNCIONES ASOCIADAS A LA TECLA MENU".
Estas operaciones están destinadas exclusivamente a personal técnico cualicado.

El panel de control de la caldera puede ser instalado en la pared para gestionar la temperatura del local a calentar.

Sección USUARIO (es)

Durante la primera puesta en marcha, es posible que el quemador no se encienda y la caldera se bloquee hasta que todo el aire
salga de la tubería del gas. Para reponer en marcha la caldera véase el capítulo "MODOS DE FUNCIONAMIENTO".

PANEL DE CONTROL

Leyenda SÍMBOLOS

Quemador encendido
(Potencia %: 1<70% - 2>70%)

Modo de funcionamiento: temperatura ambiente
confort

Modo de funcionamiento: temperatura ambiente
reducida (sólo si está instalado en ambiente)

Modo de funcionamiento en calefacción:
1 = zona 1 – 2 = zona 2 – 3 = zona 3

Modo de funcionamiento: servicio de agua caliente
sanitaria (ACS) habilitado

Modo de funcionamiento: AUTOMÁTICO

Modo de funcionamiento: MANUAL

Temperatura ambiente (°C) Combinación con sistema solar

Temperatura externa (°C) Presencia de anomalía

Paro: calefacción y ACS deshabilitados (está activa
sólo la protección antihielo de la caldera)

Función “Deshollinadora” para análisis combustión
activa

Función programa vacaciones activo Presión agua caldera / instalación baja

 

Anomalía que impide el encendido del quemador

Solicitud de Asistencia Técnica



Transmisión de datos (sólo si se ha conectado el
dispositivo inalámbrico)

Unidad de medida seleccionada (SI/US)

5

7109403.02 (1-04/13)

2. ACCESO A LOS MENÚS DE CONFIGURACIÓN DE LOS PARÁMETROS





  

LEYENDA PANTALLA (véase la gura al lado)

Fecha: día, mes y año

a

Día de la semana

b

Presión caldera / circuito de calefacción

c

Reloj: hora y minutos

d




Para acceder a la lista de los menús de conguración, se debe seguir el

procedimiento indicado a continuación (consultar de nuevo el capítulo

"DESCRIPCIÓN DE LOS SÍMBOLOS"):

C B para elegir el menú deseado;

B para conrmar o C para salir sin guardar.

La lista de los menús de conguración es la siguiente:

• Info (capítulo 2.1)

• Hora y fecha (capítulo 2.2)

• Unidad operadora (capítulo 2.3)

• Programa horario (1,2 - capítulo 5)

• Prog.horario Circ.Calef.3 (capítulo 5)

• Programa horario ACS (capítulo 5.3)

• Programa horario aux.

• Vacaciones Circ.Calef. (1,2,3 - capítulo 4.2)

• Circuito calefacción (1,2,3 - capítulo 4.1.1)

• Ajustes servicio ACS

• Aparato mixto instantáneo (no se utiliza para este tipo de caldera)

• Error (capítulo 7)

• Diagnósticos fuente calor








2.1 MENÚ INFORMACIÓN

En presencia de una anomalía, el primer dato visualizado es el código de la anomalía.

Para visualizar la información sobre la caldera seleccionar el elemento "Info" siguiendo el procedimiento para el acceso a los
menús de conguración del capítulo anterior.

Temperatura caldera °C Temperatura de impulsión de la caldera
Temperatura exterior °C Temperatura exterior
Temperatura exterior mín. °C Valor memorizado mínimo de la temperatura exterior (con Sonda Exterior conectada)
Temperatura exterior máx. °C Valor memorizado máximo de la temperatura exterior (con Sonda Exterior conectada)
Temperatura ACS °C Temperatura ACS (valor leído por la sonda del agua caliente sanitaria de la caldera)
Temperatura colector °C Temperatura instantánea de la sonda colector (con combinación instalación solar)
Estado circ. calef. (1,2,3) (On/Off) Modo de funcionamiento del circuito de calefacción (circuitos: 1,2,3)
Estado ACS Carga Modo de funcionamiento del agua caliente sanitaria
Estado caldera (On/Off) Modo de funcionamiento de la caldera
Estado solar - Indica si la radiación solar es suciente (con combinación instalación solar)
Teléfono atención cliente n.° xxxxxxxxxx

Sección USUARIO (es)

2.2 MENÚ DE PROGRAMACIÓN HORA Y FECHA

Para programar la hora y la fecha seguir el procedimiento para el acceso a los menús de conguración del capítulo "FUNCIONES
ASOCIADAS A LA TECLA MENU" y actuar como se indica a continuación:

• Acceder al menú Hora y Fecha B 1 (Horas / minutos) B (la hora parpadea)

• B para modicar la hora B para conrmar (los minutos parpadean) B para modicar B para conrmar.

• B para modicar 2 (Día / mes) y 3 (Año) siguiendo el mismo procedimiento que se ha descrito anteriormente.

• C para volver al menú anterior.

2.3 MODIFICAR EL IDIOMA (menú Unidad operadora)

Para programar el idioma seguir el procedimiento para el acceso a los menús de conguración del capítulo "FUNCIONES
ASOCIADAS A LA TECLA MENU" y actuar como se indica a continuación:

• acceder al menú Unidad operadora B para seleccionar la línea de programa 20 (Idioma);

• B para elegir el idioma deseado B para guardar.

• C para volver al menú anterior.

7109403.02 (1-04/13) 6

2.4 REGULACIÓN DE LA TEMPERATURA

La regulación de la temperatura se efectúa girando el mando B hacia la derecha para aumentar el valor y hacia la izquierda

para disminuirlo y B para conrmar.

CALEFACCIÓN

La temperatura que se debe regular, para el circuito de calefacción, puede ser:

• Temperatura de impulsión: si el Panel de Control está instalado en la caldera.

• Temperatura ambiente: si el Panel de Control está instalado en la pared.

AGUA CALIENTE SANITARIA

Para regular la temperatura del agua sanitaria, seleccionar el "Selección temperatura ACS" según se describe en el capítulo
"FUNCIONES ASOCIADAS A LA TECLA MENU" y B para programar el valor de temperatura requerido.

3. FUNCIONES ASOCIADAS A LA TECLA MENU (menú rápido )

Pulsar las teclas A y B para desplazarse por las siguientes funciones:

• Paro/En funcionamiento

• Función Sanitario forzado (sólo disponible cuando la caldera dispone de un acumulador para la producción de ACS)

• Modo funcionamiento CC1

• Selec.temp.amb.Confort CC1

• Modo funcionamiento ACS

• Selección temperatura ACS

luego B para activar la función elegida, B para modicar el valor y B para conrmar.

Paro/En funcionamiento

Activando esta función, en la pantalla aparece el símbolo y se deshabilita el funcionamiento de la caldera con ACS y en
calefacción (la función antihielo está activada). Para restablecer el funcionamiento de la caldera repetir el procedimiento descrito
anteriormente.

Función Sanitario forzado

Esta función permite forzar el calentamiento del agua del acumulador, si está presente, hasta que se alcance la temperatura

programada, independientemente del horario que se ha denido.

Modo funcionamiento CC1

En este menú es posible elegir el modo de funcionamiento de la caldera según se explica en el capítulo "MODOS DE
FUNCIONAMIENTO".

Consigna confort CC1

Seleccionar este menú para modicar el valor de la temperatura ambiente confort.

Modo funcionamiento ACS
Seleccionar este menú para habilitar "On" o deshabilitar "Off" el funcionamiento del ACS. La función "Económico" no se utiliza

para este modelo de caldera.

Temperatura consigna ACS

Seleccionar este menú para modicar el valor máximo de la temperatura del ACS.

Modo funcionamiento CC1 Selec.temp.amb.Confort CC1

Cuando el ACS está deshabilitada, el símbolo desaparece de la pantalla.

Sección USUARIO (es)

4. MODOS DE FUNCIONAMIENTO

4.1 CALEFACCIÓN

Los modos de funcionamiento de la caldera en calefacción son 4: Confort - Económico - Automático - Parado -prot. antihielo-.
Para programar uno de los modos de funcionamiento se debe seguir el procedimiento que se describe a continuación:

• Desde el menú principal A B Modo funcionamiento CC1 B para conrmar.

• B (sentido antihorario) Confort - Económico - Automático - Parado -prot. antihielo- B para conrmar o

C para salir sin guardar.

CASO 1: el Panel de Control está instalado en la caldera

Girando el mando B se regula la temperatura de impulsión de la caldera.

DESCRIPCIÓN DE LOS MODOS DE FUNCIONAMIENTO

• Confort: la calefacción está siempre activada (símbolos visualizados );

• Económico: la calefacción está deshabilitada (símbolos visualizados );

• Automático: la calefacción depende del horario que se ha denido (símbolos visualizados );

• Parado -prot. antihielo-: la calefacción está deshabilitada.

7

7109403.02 (1-04/13)

CASO 2: el Panel de Control está instalado en la pared

Girando el mando B se regula la temperatura ambiente del local que se debe calentar.

DESCRIPCIÓN DE LOS MODOS DE FUNCIONAMIENTO

• Confort: la temperatura del local que se debe calentar es la de confort y el valor de fábrica es 20°C (símbolos );

• Económico: la temperatura del local que se debe calentar es la económica y el valor de fábrica es 16°C (símbolos visualizados

• Automático: la temperatura del local que se debe calentar depende del horario que se ha denido (símbolos visualizados );

• Parado -prot. antihielo-: la caldera se enciende cuando la temperatura del ambiente desciende por debajo de 6°C.

);

Durante el funcionamiento de la caldera en la modalidad Automático, girando el mando B se efectúa una regulación temporal

de la temperatura. Esta modicación permanece válida hasta el próximo cambio en la programación horaria.

La protección antihielo de la caldera está siempre activada; la caldera se enciende cuando la temperatura de impulsión del
agua de calefacción desciende por debajo de 5°C. La función está operativa si el aparato está alimentado eléctricamente, no
está bloqueado y hay gas.

4.1.1 REGULACIÓN DE LA TEMPERATURA AMBIENTE ECONÓMICA DE CALEFACCIÓN

Para programar la temperatura ambiente Económica, actuar como se indica a continuación:

• C B "Ajustes Circ.Calefac.1" B.

• B la línea de programa 712 (Temp. consigna económica), luego B (el valor de temperatura parpadea);

• B para modicar la temperatura y B para conrmar.

• C para volver al menú anterior.

La regulación de la temperatura ambiente de confort no solamente se puede efectuar con la tecla A del capítulo "FUNCIONES

ASOCIADAS A LA TECLA MENU", sino también modicando el parámetro 710, como se ha descrito anteriormente.

4.2 PROGRAMA VACACIONES

Esta función permite al usuario elegir el valor de temperatura ambiente que desea programar durante su ausencia (por ejemplo
durante unas vacaciones). Se puede programar la temperatura mínima de antihielo o la temperatura económica (línea de programa

648). En la línea de programa 641 (Preselección) están disponibles 8 niveles de programación llamados Periodo 1 (por lo tanto 8
días para programar en encendido y apagado). Cuando la función está activada, en la pantalla se visualiza el símbolo .

A continuación se describe el procedimiento que se debe seguir para activar la función y programar los horarios:

• C Vacaciones Circ.Calef. 1

• B línea de programa 641 ("Preselección") B Periodo 1 (parpadea) B y elegir el valor que se desea
programar (de 1 a 8), luego B línea de programa 642.

• B para programar el inicio del periodo (642) B B para programar el mes B y B para programar el
día B para conrmar.

• Repetir la misma secuencia de instrucciones para programar también la línea de programa 643 (n del periodo, la caldera
volverá a estar operativa el día siguiente).

• Al nalizar la programación de inicio y n del periodo B la línea de programa 648 B B para programar
la temperatura mínima de funcionamiento (antihielo o económica) y B para conrmar.

• Repetir estos tres puntos para programar otros periodos o C para volver al menú anterior.

5. PROGRAMACIÓN HORARIA

Antes de realizar la programación es necesario activar el modo de funcionamiento Automático (capítulo "MODOS DE

Sección USUARIO (es)

La programación horaria en calefacción (Prog. horario Circ.Calef. 1) y ACS (Programa horario 4/ACS) permiten programar
el funcionamiento automático de la caldera en determinados horarios diarios y en determinados días de la semana. El ejemplo
indicado en la gura adjunta se reere al horario diario 1 (abajo) donde a es el periodo de funcionamiento a la temperatura de
confort y b es el periodo de funcionamiento en el modo económico (capítulo "MODOS DE FUNCIONAMIENTO"). Los ajustes de
funcionamiento de la caldera se pueden efectuar para grupos de días o días individuales (todos los días del Lu al Do).

FUNCIONAMIENTO").

INTERVALOS SEMANALES POR DEFECTO
(Línea de programa 500 para la calefacción y 560 para el ACS)

• Lu - Do (grupos de días)

• Lu - Vi (grupos de días)

• Sá - Do (grupos de días)

• Lu - Ma - Mi - Ju - Vi - Sá - Do (días individuales)

HORARIOS DIARIOS POR DEFECTO
(Línea de programa 514 para la calefacción y 574 para el ACS)

• 06:00-08:00 .. 11:00-13:00 .. 17:00-23:00 (ejemplo en la gura al lado)

• 06:00-08:00 .. 17:00-23:00

• 06:00-23:00

7109403.02 (1-04/13) 8

5.1 GRUPOS DE DÍAS

Esta función permite programar uno de los 3 intervalos semanales disponibles, cada uno con tres horarios diarios de encendido
y apagado de la caldera por defecto que, sin embargo, el usuario puede modicar - líneas de programa 501...506. Los intervalos
son los siguientes:

Lu - Do (valor de fábrica) / Lu - Vi / Sá - Do.

Si la instalación está subdividida en zonas, cada una controlada por su Panel de Control/Unidad de ambiente, la programación
de cada zona se debe realizar individualmente en cada dispositivo.

5.2 DÍAS INDIVIDUALES

El usuario puede modicar todas las fases diarias de encendido y apagado de la caldera. Para cada día individual seleccionado
están disponibles los 3 horarios por defecto, según se indica en la tabla de resumen al nal de este capítulo.

5.3 PROCEDIMIENTO DE MODIFICACIÓN DE LA PROGRAMACIÓN HORARIA (calefacción/ACS)

Tras haber realizado la programación horaria utilizando los programas por defecto, es posible modicar los periodos de los tres

horarios - líneas de programa 501...506 para la calefacción y 561...566 para el ACS según se describe a continuación.

PROCEDIMIENTO DE MODIFICACIÓN DE LA PROGRAMACIÓN DEL CIRCUITO DE CALEFACCIÓN

• C B "Prog. horario Circ.Calef. 1" B línea de programa 500 (Días seleccionados).

• B y el campo grupos de días (capítulo "GRUPOS DE DÍAS") parpadea B para desplazarse por los días ("Grupos
de días" o "Días individuales") B para conrmar.

• B línea de programa 514 (Ajustar por defecto?) B y B para seleccionar uno de los 3 programas por defecto
de la programación horaria "Grupos de días" (capítulo "GRUPOS DE DÍAS") o B realizando un paso en sentido horario

para acceder a la programación manual: líneas de programa 501....506.

PROCEDIMIENTO DE MODIFICACIÓN DE LA PROGRAMACIÓN DEL AGUA CALIENTE SANITARIA

El procedimiento para habilitar la programación horaria del agua caliente sanitaria es el mismo que se utiliza para la programación
horaria prevista para la calefacción. Las únicas diferencias son el nombre del menú Programa horario ACS y las líneas de

programa que se deben denir 560 (Días seleccionados). Para deshabilitar esta función es necesario seguir el procedimiento
descrito a continuación en el breve capítulo "RESTABLECER LA PROGRAMACIÓN ORIGINAL DE FÁBRICA".

TABLA DE RESUMEN

GRUPOS DE DÍAS LÍNEA DE PROGRAMA 514 (calefacción) / 574 (ACS)

Sección USUARIO (es)

Programas por defecto

Intervalo semanal

Lu – Do 06:00 – 08:00 11:00 – 13:00 17:00 – 23:00

Lu – Vi 06:00 – 08:00 17:00 – 23:00

Sá – Do 06:00 – 23:00

DÍAS INDIVIDUALES LÍNEAS DE PROGRAMA 501 502 503 504 505 506 (calefacción) / 561 562 563 564 565 566 (ACS)

Intervalo días

Lu-Ma-Mi-Ju-Vi-Sá-Do 06:00 – 08:00 11:00 – 13:00 17:00 – 23:00

Para facilitar la programación es posible copiar los programas existentes para otros días de la semana. El procedimiento

es el siguiente.

Encendido1 – Apagado1 Encendido2 – Apagado2 Encendido3 – Apagado3

Programas por defecto

Encendido1 – Apagado1 Encendido2 – Apagado2 Encendido3 – Apagado3

COPIAR UN PROGRAMA EN OTRO DÍA

Tras haber programado el horario de un determinado día, es posible copiarlo en uno o más días de la semana.
El parámetro entre paréntesis "( )" se reere a la programación horaria en ACS

• Desde la línea de programa 514 (574) (si se ha utilizado uno de los 3 horarios por defecto) o desde la línea de programa 501
(561) (si se ha realizado la programación manual) girar el mando hacia la derecha hasta la línea de programa 515 (575).

• En la pantalla aparece la indicación Copiar?.

• B Copiar en y el día de la semana parpadea.

• B para desplazarse por los días de la semana, elegir dónde se quiere copiar el programa y B para conrmar.

• Repetir el punto descrito anteriormente, si se quiere copiar el mismo programa diario en otros días.

• C para volver al menú anterior.

9

7109403.02 (1-04/13)

RESTABLECER LA PROGRAMACIÓN ORIGINAL (DE FÁBRICA)

Es posible borrar la programación semanal realizada, habilitando siempre la calefacción en confort (el valor que se programa es
00-24 igual para todos los días de la semana).

• C B Prog. horario Circ.Calef. 1 B la línea de programa 500 (Prog. horario Circ.Calef. 1) o 560 (Programa
horario ACS).

• B una posición en sentido antihorario, la línea de programa 516 (Valores por defecto) para la calefacción y la línea
de programa 576 para el ACS.

• B una posición hasta la indicación sí B para conrmar.

• C para volver al menú anterior.

Una vez nalizado el procedimiento, visualizando el menú principal se notará que la barra de programación diaria es

diferente. La calefacción está siempre activada durante las 24h. Para volver a programar la caldera es necesario repetir el
procedimiento descrito en el capítulo "PROGRAMACIÓN HORARIA".

5.4 FUNCIÓN DE BLOQUEO DEL PANEL DE CONTROL

Para proteger la programación contra las personas no autorizadas, es posible bloquear todas las funciones asociadas a la tecla C.

Procedimiento de BLOQUEO

• C B Unidad operadora B pulsar para conrmar.

• B línea de programa 27 (Bloqueo de programación) B para conrmar.

• B On B para habilitar la función de bloqueo.

Procedimiento de DESBLOQUEO

• C A y B (mantenerlas pulsadas unos 6 segundos) "Programación temporalmente desbloqueado".

Esta fase de desbloqueo es temporal y dura 1 minuto; al nal de este periodo el bloqueo se restablece automáticamente. Para
desbloquear la función de modo permanente, activar el procedimiento de desbloqueo temporal, luego B en Off en la línea de
programa 27 (Bloqueo de programación) y B para conrmar el desbloqueo.

6. APAGADO DE LA CALDERA

Para apagar la caldera, podría retirar la fuente de alimentación a través del interruptor bipolar. No obstante, no recomendamos
desconectar la caldera de la corriente eléctrica, déjela en el modo "APAGADO, con protección antihielo" la caldera permanece
apagada, pero los circuitos eléctricos permanecen bajo tensión y la función antihielo está activada.

7. ANOMALÍAS

A Código de anomalía principal (véase la tabla)
B Código de anomalía secundario
C Descripción de la anomalía

Las anomalías visualizadas en la pantalla están identicadas por el símbolo ; la
información visualizada en la pantalla es la siguiente:

• Un código de anomalía (A);

• Un código de anomalía secundario (B);

Sección USUARIO (es)

• Una breve descripción de la anomalía (C);

• En la pantalla podrían aparecer los siguientes símbolos: cuyo signicado se explica en el capítulo "RESTABLECIMIENTO

DE LAS ANOMALÍAS".

En presencia de una anomalía, para visualizar el menú principal, C. El símbolo permanece presente en la pantalla para
indicar que hay una anomalía en el aparato y después de un minuto se vuelve a visualizar la pantalla de la anomalía, según se

indica en la gura.

7.1 RESTABLECIMIENTO DE LAS ANOMALÍAS

El restablecimiento de la anomalía puede ser de tipo AUTOMÁTICO, MANUAL o requerir la intervención del SERVICIO DE
ASISTENCIA TÉCNICA AUTORIZADO. A continuación, se indican estos elementos en detalle:

AUTOMÁTICO

Si en la pantalla aparece el símbolo parpadeante , la anomalía se restablecerá automáticamente (anomalía temporal) cuando
desaparezca la causa que la ha producido.
A menudo las anomalías de este tipo son causadas por las temperaturas demasiado altas de impulsión y/o retorno del agua en
la caldera, por lo tanto se resetearán automáticamente cuando la temperatura descienda por debajo del valor crítico. Si la misma
anomalía se repite con cierta frecuencia y/o la caldera no la resetea automáticamente, dirigirse al Servicio de Asistencia Técnica
autorizado.

7109403.02 (1-04/13) 10

MANUAL

Para resetear manualmente la anomalía, cuando aparezca el código de anomalía B B “Sí” B para conrmar.
Después de algunos segundos el código de anomalía desaparece.

SOLICITUD DE INTERVENCIÓN DEL SERVICIO DE ASISTENCIA TÉCNICA AUTORIZADO
Si en la pantalla se visualiza el símbolo junto con el símbolo , es necesario dirigirse al SERVICIO DE ASISTENCIA TÉCNICA

AUTORIZADO. Antes de efectuar la llamada, se aconseja tomar nota del/de los código/s de anomalía/s y del breve texto que

acompaña la anomalía.

En caso de que el código de anomalía visualizado sea diferente a los que se indican en la lista o una determinada anomalía
se produzca con cierta frecuencia, se aconseja dirigirse al SERVICIO DE ASISTENCIA TÉCNICA AUTORIZADO.

TABLA DE ANOMALÍAS

Descripción de la anomalía Descripción de la anomalía

Sensor sonda exterior

10

Sensor NTC de impulsión

20

Sensor NTC de humos

28

Sensor NTC de retorno

40

Sensor NTC agua caliente sanitaria

50

(solamente para el modelo sólo calefacción con acumulador)
Sensor agua caliente sanitaria solar

52

(si está combinado con una instalación solar)
Sensor colector solar

73

(si está combinado con una instalación solar)
Problema de comunicación entre la tarjeta de la caldera y la

83

unidad operadora. Probable cortocircuito en el cableado

Conicto de dirección entre diferentes unidades operadoras

84

(anomalía interior)
Presencia de aire en el circuito de la caldera

109

(anomalía temporal)
Activación del termostato de seguridad por sobretemperatura

110

(bomba bloqueada o aire en el circuito de calefacción)
Activación electrónica de seguridad por sobretemperatura

111

Presión demasiado alta en el circuito hidráulico

117

Presión demasiado baja en el circuito hidráulico

118

Activación de seguridad por falta de circulación

125

(control efectuado mediante un sensor de temperatura)
Pérdida de llama

128

Activación sonda NTC de humos por sobretemperatura

130

Falta de encendido (4 intentos)

133

Anomalía en el interior de la tarjeta caldera

151

Error genérico de parametrización

152

Anomalía de funcionamiento ventilador

160

Sensor NTC agua caliente sanitaria averiado

321

Error genérico de parametrización del solar

343

(si está combinado con una instalación solar)

Luz extraña (llama parásita - anomalía interior)

384

Tensión de alimentación demasiado baja

385

Umbral de velocidad ventilador no alcanzado

386

Activación de seguridad por falta de circulación

430

(control efectuado mediante un sensor de presión)

Sección USUARIO (es)

8. LLENADO DE LA INSTALACIÓN

Controlar periódicamente que la presión leída en el manómetro B, con la instalación fría,

esté entre 1 y 1,5 bar. En caso de presión baja, actuar sobre el grifo "A" de carga de la
caldera (gura al lado). Se aconseja abrir dicho grifo muy lentamente para facilitar la salida

del aire.

A Grifo de llenado caldera / instalación
B Manómetro

Se recomienda tener especial cuidado durante la fase de llenado de la instalación de
calefacción. En particular abrir las válvulas termostáticas que estén presentes en la

circuito primario hasta que se alcance la presión necesaria para el funcionamiento. Finalmente
purgar los radiadores que estén situados en el interior de la instalación. BAXIROCA rechaza
cualquier responsabilidad ante los daños resultantes de la presencia de burbujas de aire en

el interior del intercambiador primario por el cumplimiento incorrecto o aproximado de lo

indicado anteriormente.

instalación y hacer entrar el agua lentamente para evitar la formación de aire en el

La caldera está dotada de un presóstato hidráulico que no permite el funcionamiento de
la caldera en caso de falta de agua.

De producirse disminuciones frecuentes de la presión, dirigirse al SERVICIO DE ASISTENCIA TÉCNICA AUTORIZADO.



















11

7109403.02 (1-04/13)

9. CAMBIO DE GAS

Las calderas pueden funcionar ya sea con gas natural (G20) como con gas propano (G31). Dirigirse al SERVICIO DE ASISTENCIA
TÉCNICA AUTORIZADO, en caso de que sea necesario el cambio de gas.

10. PARADA PROLONGADA DE LA INSTALACIÓN. PROTECCIÓN ANTIHELADAS

Es buena costumbre evitar el vaciado de toda la instalación de calefacción porque los cambios de agua producen también
inútiles y dañinos depósitos calcáreos dentro de la caldera y de los cuerpos calentadores. Si en invierno la instalación no se

utiliza y hay peligro de heladas, se aconseja añadir al agua del circuito una solución anticongelante especíca, por ejemplo

propilenglicol mezclado con inhibidores de incrustaciones y corrosión. La gestión electrónica de la caldera está provista de una

función "antihielo" en calefacción que con una temperatura de ida de la instalación inferior a 5 °C hace funcionar el quemador

hasta alcanzar el valor de 30 °C en impulsión.

La función está operativa si la caldera está alimentada eléctricamente, hay gas, la presión de la instalación tiene el valor
indicado y la caldera no está bloqueada.

11. INSTRUCCIONES PARA EL MANTENIMIENTO ORDINARIO

Para garantizar una perfecta ecacia funcional y de seguridad de la caldera es necesario, al nal de cada estación, hacer

inspeccionar la caldera por el Servicio de Asistencia Técnica autorizado.

Un mantenimiento esmerado asegura siempre un ahorro en la gestión de la instalación.

Sección USUARIO (es)

7109403.02 (1-04/13) 12

13 7109403.02 (1-04/13)

Prezado Cliente,
Acreditamos que a sua nova caldeira satisfará todas as suas exigências.
A compra de um nosso produto é garantia de cumprimento das suas expetativas: bom funcionamento e um uso simples e racional.

Pedimos-lhe que não arquive estas instruções sem as ler: contêm informações úteis para a gestão correta e eciente da sua

caldeira.

Declaramos que estes produtos possuem a marcação em conformidade com os requisitos essenciais das
seguintes Diretivas:

- Diretiva Gás 2009/142/CE

- Diretiva Rendimentos 92/42/CE

- Diretiva Compatibilidade Eletromagnética 2004/108/CE

- Diretiva de Baixa Tensão 2006/95/CE

Na tentativa de constantemente melhorar os nossos produtos, reservamo-nos o direito de modicar os dados

expressos nesta documentação a qualquer momento e sem pré-aviso. A presente documentação é um suporte
informativo e não deve ser considerada um contrato perante terceiros.

A Declaração de Conformidade CE correspondente a esta caldeira pode ser consultada em www.baxi.pt.

ÍNDICE

DESCRIÇÃO SÍMBOLOS .............................................................................................................................................................................15

ADVERTÊNCIAS DE SEGURANÇA .............................................................................................................................................................15

ADVERTÊNCIAS GERAIS ...........................................................................................................................................................................16

CONSELHOS PARA A POUPANÇA ENERGÉTICA .....................................................................................................................................16

1. COLOCAÇÃO DA CALDEIRA EM FUNCIONAMENTO................................................................................................................................17

PAINEL DE CONTROLE ...............................................................................................................................................................................17

2. ACESSO AOS MENUS DE CONFIGURAÇÃO DOS PARÂMETROS .......................................................................................................... 18

2.1 MENU DE INFORMAÇÕES .........................................................................................................................................................................18

2.2 MENU PROGRAMAÇÃO DA HORA E DATA ...............................................................................................................................................18

2.3 MODIFICAR O IDIOMA (MENU UNIDADE OPERADORA) .........................................................................................................................18

2.4 REGULAÇÃO DA TEMPERATURA .............................................................................................................................................................. 19

3. FUNÇÕES ASSOCIADAS À TECLA EASY MENU (MENU RÁPIDO ) ..........................................................................................19

4. MODOS DE FUNCIONAMENTO ..................................................................................................................................................................19

4.1 AQUECIMENTO............................................................................................................................................................................................19

4.2 PROGRAMA FÉRIAS ...................................................................................................................................................................................20

5. PROGRAMAÇÃO HORÁRIA ........................................................................................................................................................................20

5.1 GRUPOS DE DIAS .......................................................................................................................................................................................21

5.2 DIAS INDIVIDUAIS .......................................................................................................................................................................................21

5.3 PROCEDIMENTO DE MODIFICAÇÃO DA PROGRAMAÇÃO HORÁRIA (AQUECIMENTO/AQS) ............................................................ 21

5.4 FUNÇÃO DE BLOQUEIO DO PAINEL DE CONTROLE .............................................................................................................................22

6. DESLIGAR A CALDEIRA ..............................................................................................................................................................................22

7. ANOMALIAS .................................................................................................................................................................................................22

7.1 RESTABELECIMENTO DAS ANOMALIAS ...................................................................................................................................................22

8. ENCHIMENTO INSTALAÇÃO .......................................................................................................................................................................23

9. TRANSFORMAÇÃO DE GÁS .......................................................................................................................................................................24

10. PARAGEM PROLONGADA DA INSTALAÇÃO. PROTEÇÃO ANTIGELO ....................................................................................................24

11. INSTRUÇÕES PARA MANUTENÇÃO CORRENTE.....................................................................................................................................24

Secção UTILIZADOR (pt)

7109403.02 (1-04/13) 14

DESCRIÇÃO SÍMBOLOS

ADVERTÊNCIA

Risco de danos ou de mau funcionamento do aparelho. Prestar particular atenção às advertências de
perigo que referem possíveis danos a pessoas.

PERIGO QUEIMADURAS
Espere que o aparelho arrefeça antes de agir sobre as partes expostas ao calor.

PERIGO ALTA TENSÃO

Partes elétricas sob tensão, perigo de eletrocussão.

PERIGO GELO

Provável formação de gelo devido a baixas temperaturas.

PERIGO DE INCÊNDIO

Material ou gás potencialmente inamável.

INFORMAÇÕES IMPORTANTES
Informação a ler com particular atenção, útil para o correto funcionamento da caldeira.

PROIBIÇÕES GERAIS

Proibido efetuar/utilizar quando especicado ao lado do símbolo.

Secção UTILIZADOR (pt)

SIMBOLOGIA REFERIDA AO REGULADOR CLIMÁTICO (capítulo 1)

Rodar o seletor B Visualização ecrã

Premir o seletor B Premir simultaneamente a tecla A e o seletor B

Premir a tecla A ou C Premir simultaneamente as teclas A e C

ADVERTÊNCIAS DE SEGURANÇA

ODOR A GÁS

• Desligar a caldeira.

• Não acionar qualquer dispositivo elétrico (por exemplo, não acender a luz).

• Apagar eventuais chamas e abrir as janelas.

• Chamar o centro de Assistência Técnica Autorizado.

ODOR A PRODUTOS DA COMBUSTÃO

• Desligar a caldeira.

• Arejar o local abrindo portas e janelas.

• Chamar o centro de Assistência Técnica Autorizado.

MATERIAL INFLAMÁVEL

Não utilizar e/ou depositar materiais facilmente inamáveis (diluentes, papel, etc.) próximo da caldeira.

MANUTENÇÃO E LIMPEZA DA CALDEIRA

Desligar a alimentação elétrica da caldeira antes de efetuar qualquer intervenção.

As partes da embalagem (sacos de plástico, poliestireno, etc) não devem ser deixadas ao alcance das crianças porque
constituem potenciais fontes de perigo.

O aparelho não se destina a ser usado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou ainda com

falta de experiência ou de conhecimentos, a menos que tenham podido beneciar, por intermédio da pessoa responsável

pela sua segurança, de vigilância ou de instruções relativas ao uso do aparelho.

15

7109403.02 (1-04/13)

ADVERTÊNCIAS GERAIS

Esta caldeira serve para aquecer água a uma temperatura inferior à de ebulição à pressão atmosférica. Deve ser ligada a uma
instalação de aquecimento e a uma rede de distribuição de água quente sanitária, de acordo com as suas prestações e potência,

por pessoal prossionalmente qualicado que, antes de iniciar a instalação, deverá vericar o seguinte:

• A caldeira foi preparada para o funcionamento com o tipo de gás disponível. Esta informação pode ser encontrada nas
inscrições da embalagem e na chapa de características do aparelho.

• A conduta de fumos tem uma tiragem adequada, não apresenta estrangulamentos e nela não foram inseridas condutas de
descarga de outros aparelhos, salvo se a mesma tiver sido concebida para esse efeito, em conformidade com as normas e
regulamentos aplicáveis.

• No caso de ligação a condutas de fumos já existentes, estas foram perfeitamente limpas, uma vez que os detritos, ao destacar­se das paredes durante o funcionamento, podem obstruir a passagem dos gases da combustão.

• Com a nalidade de preservar o correto funcionamento e a garantia do aparelho, é indispensável seguir as precauções que
se referem de seguida.

1. Circuito sanitário

1.1 Se a dureza da água supera o valor de 20 °F (1 °F = 10 mg de carbonato de cálcio por litro de água) prescreve-se a instalação

de um doseador de polifosfatos ou de um sistema com efeito semelhante, e de acordo com as normas em vigor.

1.2 Uma vez montado o aparelho, e antes da sua utilização, é necessário efetuar uma lavagem cuidadosa da instalação.

1.3 Os materiais utilizados no circuito de água sanitária serão conformes à Diretiva 98/83/CE.

2. Circuito de aquecimento

2.1 Instalação nova: Antes de proceder à montagem da caldeira a instalação deve ser limpa com a nalidade de eliminar

resíduos de roscagem, soldadura e de eventuais solventes utilizando produtos idóneos disponíveis no mercado, não ácidos nem
alcalinos, e que não ataquem os metais, nem as partes em plástico e borracha. Para proteção da instalação de incrustações é
necessária a utilização de um produto inibidor como FERNOX protetor para instalações de aquecimento. Para a utilização deste
produto seguir atentamente as instruções fornecidas com o mesmo.

2.2 Instalação existente: Antes de proceder à montagem da caldeira a instalação deve ser completamente esvaziada e

oportunamente limpa de lodos e contaminantes utilizando produtos idóneos disponíveis no mercado. O produto que recomendamos
para limpeza da instalação é FERNOX regenerador para instalações de aquecimento. Para a utilização deste produto seguir
atentamente as instruções fornecidas com o mesmo. Recordamos que a presença de detritos na instalação de aquecimento
comporta problemas funcionais à caldeira (ex: sobreaquecimento e ruídos no permutador).

O primeiro acendimento deve ser efetuado pelo Serviço de Assistência Técnica autorizado que deverá vericar:

• Que os dados da placa de características coincidem com os das redes de alimentação (elétrica, água, gás).

• Que a instalação está conforme com eventuais normas ou regulamentos em vigor.

• Que foi regularmente efetuada a ligação elétrica à rede e à terra.

A inobservância destas advertências implica a perda da garantia do aparelho. A lista de Centros de Assistência Técnica

autorizados encontra-se em folha anexa e em www.baxi.pt. Antes de colocar a caldeira em funcionamento retirar o lme
protetor. Não utilizar para o efeito utensílios ou materiais abrasivos porque podem danicar a pintura.

CONSELHOS PARA A POUPANÇA ENERGÉTICA

Regulação do aquecimento

Regular a temperatura da caldeira em função do tipo de instalação. Para instalações em termossifão, aconselhamos a seleção
de uma temperatura máxima de ida da água de aquecimento de cerca de 60°C, aumentar este valor caso não se atinja o conforto
ambiente desejado. No caso de instalações de pavimento radiante, não supere a temperatura prevista no projeto da instalação.
É aconselhável a utilização da Sonda Exterior e/ou do Painel de Controlo para adaptar automaticamente a temperatura de ida

Secção UTILIZADOR (pt)

em função das condições atmosféricas ou da temperatura interior. Deste modo não se produz mais calor do que é efetivamente
necessário. Regular a temperatura ambiente sem sobreaquecer os locais. Por cada grau a mais na temperatura ambiente, o
consumo energético aumenta cerca de 6%. Adeque, também, a temperatura ambiente em função do tipo de utilização dos
locais. Por exemplo, os quartos ou os compartimentos menos usados podem ser aquecidos a uma temperatura inferior. Utilize a
programação horária e selecione uma temperatura ambiente de desocupação - período noturno e quando não está ninguém na
habitação - inferior à de ocupação em cerca de 5°C. Não se aconselha maiores diferenças, pois tal resultará em maior consumo
de energia. Não reduza a temperatura abaixo do valor de desocupação, salvo em caso de ausência prolongada, férias, por
exemplo. Não cubra os radiadores, pois evita a correta circulação do ar. Não deixe as janelas entreabertas para arejar os locais;
abra-as completamente por um breve periodo de tempo.

Água quente sanitária

Selecione a temperatura desejada da água quente sanitária, evitando misturá-la com água fria. Maior aquecimento causará
desperdício de energia e maior deposição de calcário.

7109403.02 (1-04/13) 16

1. COLOCAÇÃO DA CALDEIRA EM FUNCIONAMENTO



Proceder como se descreve em seguida para a correta operação de acendimento:

• Abrir a torneira de corte de gás (amarela, normalmente posicionada sob a caldeira);

• Vericar que a pressão hidráulica da instalação é adequada (ver capítulo "ENCHIMENTO INSTALAÇÃO");

• Alimentar eletricamente a caldeira;

PROCEDIMENTO DE CONFIGURAÇÃO DO PRIMEIRO ACENDIMENTO
Com o primeiro acendimento da caldeira é necessário efetuar o seguinte procedimento (o texto encontra-se em INGLÊS até que

surja o pedido de seleção do idioma desejado como ilustrado na sequência A-B-C da gura abaixo):

• B por 5 segundos;

• no Painel de Controle é visualizado um valor em percentagem crescente de 1 a 100. A operação de sincronização dos dados
requer alguns minutos de espera;

• denir o idioma, a data e a hora.

CBA

• A caldeira sai de fábrica com os circuitos de Aquecimento e AQS (Água Quente Sanitária) inabilitados. Antes de autorizar esses
circuitos ative o procedimento de DESGASIFICAÇÃO da instalação como descrito no capítulo "FUNÇÕES ESPECIAIS" do

manual para o Instalador "Função desgasicação (312)". Uma vez terminada a função autorize os circuitos de aquecimento
e de sanitário utilizando a tecla EASY MENU ( ) como descrito no capítulo "FUNÇÕES ASSOCIADAS À TECLA EASY
MENU". Estas operações destinam-se exclusivamente a pessoal Técnico Qualicado.

O painel de controlo da caldeira pode ser instalado numa parede para gestão da temperatura dos locais a aquecer.

Secção UTILIZADOR (pt)

Durante o primeiro acendimento, enquanto não for purgado todo o ar contido na tubagem de gás, pode ocorrer o não
acendimento do queimador e o consequente bloqueio da caldeira. Para fazer arrancar de novo a caldeira, consultar o capítulo
"MODOS DE FUNCIONAMENTO".

PAINEL DE CONTROLE

Legenda SÍMBOLOS

Queimador aceso
(Potência %: 1<70% - 2>70%)

Modo de funcionamento: temperatura ambiente de
conforto

Modo de funcionamento: temperatura ambiente
reduzida (quando instalado no ambiente)

Modo de funcionamento em aquecimento:
1 = zona 1 – 2 = zona 2 – 3 = zona 3

Modo de funcionamento: serviço AQS autorizado

Modo de funcionamento: AUTOMÁTICO

Modo de funcionamento: MANUAL

Temperatura ambiente (°C) Combinação com sistema solar

Temperatura exterior (°C) Presença de anomalia

Paragem: aquecimento e AQS desabilitados (só ca

ativa a proteção antigelo da caldeira)

Função análise de combustão ativa Requer intervenção do serviço Assistência Técnica

 

Anomalia que impede o acendimento do queimador



Programação férias ativa Pressão água caldeira/instalação muito baixa

Transmissão de dados (só com dispositivo SEM
FIOS ligado)

17

Unidades medida selecionadas (SI/US)

7109403.02 (1-04/13)

2. ACESSO AOS MENUS DE CONFIGURAÇÃO DOS PARÂMETROS





  

LEGENDA ECRÃ (ver gura ao lado)

Data : dia, mês, ano

a

Dia da semana

b

Pressão caldeira / circuito de aquecimento

c

Relógio: horas e minutos

d





Para aceder à lista dos menus de conguração, proceder como se indica de
seguida (consultar de novo o capítulo "DESCRIÇÃO DOS SÍMBOLOS"):

C B para escolher o menu desejado;

B para conrmar ou C para sair sem guardar.

A lista dos menus de conguração é a seguinte:

• Info (capítulo 2.1)

• Hora e data (capítulo 2.2)

• Unidade operadora (capítulo 2.3)

• Prog. horário CAqC1/CAqC2 (circuitos aquecimento 1 e 2) (capítulo 5)

• Progr. Horário CAqC3 (circuito aquecimento 3) (capítulo 5)

• Progr. Horário CAQS (circuito sanitário) (capítulo 5.3)

• Programa horário aux

• Férias CAqC 1,2,3 (capítulo 4.2)

• Circuitos CAqC 1,2,3 (capítulo 4.1.1)

• Circ. Água Quente Sanitária

• Aparelho misto instantâneo (não utilizado para este tipo de caldeira)

• Erro (capítulo 7)

• Parâmetros de diagnóstico








2.1 MENU DE INFORMAÇÕES

Em caso de anomalia, o primeiro dado visualizado é o código da própria anomalia.

Para visualizar as informações de caldeira selecionar o item "Info" seguindo o procedimento para acesso aos menus de
conguração do capítulo anterior.

Temperatura caldeira °C Temperatura de ida da caldeira
Temperatura exterior °C Temperatura exterior
Temp mín ext °C Valor mínimo armazenado da temperatura exterior (com Sonda Exterior ligada)
Temp máx ext °C Valor máximo armazenado da temperatura exterior (com Sonda Exterior ligada)
Temp AQS °C Temperatura AQS (valor lido pela sonda do circuito de AQS da caldeira)
Temp coletor °C Temperatura instantânea da sonda do coletor (associado a instalação solar)
Estado circ. aq (1,2,3) (Ligado/desligado) Modo de funcionamento do circuito de aquecimento (circuitos: 1,2,3)
Estado circuito AQS Carga Modo de funcionamento do circuito AQS
Estado caldeira (Ligado/desligado) Modo de funcionamento da caldeira
Estado solar - Indica se a radiação solar é suciente (associado a instalação solar)
Telefone Assist Técn n° xxxxxxxxxx

Secção UTILIZADOR (pt)

2.2 MENU PROGRAMAÇÃO DA HORA E DATA

Para denir a hora e a data seguir o procedimento para aceder aos menus de conguração do capítulo "FUNÇÕES ASSOCIADAS
À TECLA EASY MENU" e atuar como se indica de seguida:

• Aceder ao menu Hora e Data B 1 (Horas / minutos) B (a hora pisca)

• B para modicar a hora B para conrmar (os minutos piscam) B para modicar B para conrmar.

• B para modicar 2 (Dia / mês) e 3 (Ano) levando a cabo o procedimento acima citado.

• C para voltar ao menu anterior.

2.3 MODIFICAR O IDIOMA (menu Unidade operadora)

Para denir o idioma, seguir o procedimento para aceder aos menus de conguração do capítulo "FUNÇÕES ASSOCIADAS À
TECLA EASY MENU" e atuar como se indica de seguida:

• aceder ao menu Unidade operadora B para selecionar a linha de programa 20 (Mudar Idioma);

• B para escolher o próprio idioma B para guardar.

• C para voltar ao menu anterior.

7109403.02 (1-04/13) 18

2.4 REGULAÇÃO DA TEMPERATURA

A regulação da temperatura efetua-se rodando o seletor B respetivamente para a direita para aumentar o valor e para
esquerda para diminuí-lo. Premir o seletor B para conrmar.

AQUECIMENTO

A temperatura a regular, para o circuito de aquecimento, pode ser:

• Temperatura de ida: se o Painel de Controle está instalado na caldeira.

• Temperatura ambiente: se o Painel de Controle está instalado na parede.

ÁGUA QUENTE SANITÁRIA

Para regular a temperatura da água sanitária, deve-se selecionar "Ajuste temp nominal AQS" tal como descrito no capítulo

"FUNÇÕES ASSOCIADAS À TECLA EASY MENU" e B para regular o valor de temperatura necessário.

3. FUNÇÕES ASSOCIADAS À TECLA EASY MENU (menu rápido )

A e B para navegar nas seguintes funções:

• Espera/funcionamento

• Func. Acelerador AQS (só disponível se a caldeira dispõe dum acumulador para produção de AQS)

• Modo funcionamento CAqC.1

• Ajuste temp. conforto CAqC.1

• Modo funcion. AQS

• Ajuste temp. nominal AQS

Depois B para ativar a função selecionada, B para modicar o valor e B para conrmar.

Espera/funcionam

Ativando esta função no ecrã aparece o símbolo e desabilita-se o funcionamento da caldeira em AQS e em aquecimento (a
função antigelo está ativa). Para restabelecer o funcionamento da caldeira deve-se repetir o procedimento acima descrito.

Func. Acelerador AQS

Esta função permite forçar o aquecimento da água dum acumulador, caso exista, até que o mesmo alcance a temperatura

programada, independentemente do horário que esteja denido.

Modo funcionamento CAqC.1

Neste menu é possível escolher o modo de funcionamento da caldeira como explicado no capítulo "MODOS DE FUNCIONAMENTO".

Ajuste temp. conforto CAqC.1

Selecionar este menu para modicar o valor da temperatura ambiente de conforto.

Modo funcion. AQS
Selecionar este menu para habilitar "Ligado" ou desabilitar "Desligado" o funcionamento da AQS. A função "Económico" não é

utilizada para este modelo de caldeira.

Ajuste temp. nominal AQS

Selecionar este menu para modicar o valor máximo da temperatura da AQS.

Quando a AQS está desabilitada, no ecrã desaparece o símbolo .

Secção UTILIZADOR (pt)

4. MODOS DE FUNCIONAMENTO

4.1 AQUECIMENTO

Há 4 modos de funcionamento da caldeira em aquecimento: Conforto - Reduzido - Automático - Desligado-Proteção Antigelo.

Para denir um dos modos de funcionamento o procedimento é o seguinte:

• A partir do menu principal A B Modo funcion. Circ.Aquec.1 B para conrmar.

• B (sentido anti-horário) Conforto- Reduzido - Automático - Desligado-Proteção Antigelo B para conrmar
ou C para sair sem guardar.

CASO 1 : o Painel de Controle está instalado na caldeira

Rodando o seletor B regula-se a temperatura de ida da caldeira.

DESCRIÇÃO DOS MODOS DE FUNCIONAMENTO

• Conforto: o aquecimento está sempre ativo (símbolos visualizados ).

• Reduzido: o aquecimento está desativado (símbolos visualizados ).

• Automático: o aquecimento depende da faixa horária denida (símbolos visualizados );

• Desligado-Proteção Antigelo: o aquecimento está desativado.

19

7109403.02 (1-04/13)

CASO 2 : o Painel de Controle está instalado na parede

Rodando o seletor B regula-se a temperatura ambiente do local a aquecer.

DESCRIÇÃO DOS MODOS DE FUNCIONAMENTO

• Conforto: a temperatura do local a aquecer é a de conforto, o valor de fábrica é 20°C (símbolos );

• Reduzido: a temperatura do local a aquecer é a reduzida, o valor de fábrica é 16°C (símbolos visualizados );

• Automático: a temperatura do local a aquecer depende da faixa horária denida (símbolos visualizados );

• Desligado-Proteção Antigelo: a caldeira acende-se quando a temperatura do ambiente descer abaixo dos 6°C.

Durante o funcionamento da caldeira na modalidade Automático, rodando o seletor B efetua-se uma regulação temporária da

temperatura. Esta modicação é válida até à próxima mudança de faixa horária.

A proteção antigelo da caldeira está sempre ativa, a caldeira acende-se quando a temperatura de ida da água de aquecimento
descer abaixo dos 5°C. A função é operacional se o aparelho está alimentado eletricamente e há gás.

4.1.1 REGULAÇÃO DA TEMPERATURA AMBIENTE REDUZIDA DE AQUECIMENTO

Para denir a temperatura ambiente Reduzida, agir no modo seguinte:

• C B "Circuito AqC 1" B.

• B a linha de programa 712 (Temperatura reduzida) e depois B (o valor da temperatura pisca) ;

• B para modicar a temperatura e B para conrmar.

• C para voltar ao menu anterior.

A regulação da temperatura ambiente de conforto pode ser efetuada, com a tecla A do capítulo "FUNÇÕES ASSOCIADAS À

TECLA EASY MENU", mas também modicando o parâmetro 710 como descrito acima.

4.2 PROGRAMA FÉRIAS

Esta função permite ao utilizador escolher o valor de temperatura ambiente desejada durante a sua ausência (por exemplo
durante as férias). Pode-se denir a temperatura mínima de antigelo ou a temperatura reduzida (linha de programa 648).
Na linha de programa 641 (Pré-seleção) estão disponíveis 8 níveis de programação chamados Período 1 (portanto 8 dias a
programar em acendimento e paragem). Quando a função está ativa, no ecrã apresenta-se o símbolo .

O procedimento a seguir para ativar a função e programar as faixas horárias é o seguinte:

• C Férias circuito AqC 1

• B linha de programa 641 ("Pré-seleção") B Período 1 (pisca) B e escolher qual denir (de 1 a 8) e depois

B linha de programa 642.

• B para denir o início do período (642) B B para denir o mês B e B para denir o dia B para

conrmar.

• Repetir a mesma sequência de instruções para denir também a linha de programa 643 (m do período, a caldeira volta a car
operativa no dia seguinte).

• Terminada a programação de início e m do período B a linha de programa 648 B B para denir a temperatura
mínima de funcionamento se antigelo ou reduzida e B para conrmar.

• Repetir estes três pontos para denir outros períodos ou C para voltar ao menu anterior.

5. PROGRAMAÇÃO HORÁRIA

Antes de efetuar a programação é necessário ativar o modo de funcionamento Automático (capítulo "MODOS DE
FUNCIONAMENTO").

A programação horária em aquecimento (Progr. horário circ AqC 1) e em AQS (Programa horário 4/AQS) permitem denir o

Secção UTILIZADOR (pt)

funcionamento automático da caldeira em determinadas faixas horárias diárias e em determinados dias da semana. O exemplo

ilustrado na gura a seguir refere-se à faixa horária diária 1 onde a é o período de funcionamento à temperatura de conforto e b
é o período de funcionamento no modo reduzido (capítulo "MODOS DE FUNCIONAMENTO"). As denições de funcionamento

da caldeira podem ser feitas por grupos de dias ou por dias individuais (todos os dias de 2 a-f. a Dom).
INTERVALOS SEMANAIS PREDEFINIDOS

(Linha de programa 500 para o aquecimento e 560 para a AQS)

• 2a f - Dom (grupos de dias)

• 2a f - 6a f (grupos de dias)

• Sáb - Dom (grupos de dias)

• 2a f - 3a f - 4a f - 5a f - 6a f - Sáb - Dom (dias individuais)

FAIXAS HORÁRIAS DIÁRIAS PREDEFINIDAS
(Linha de programa 514 para o aquecimento e 574 para a AQS)

• 06:00-08:00 .. 11:00-13:00 .. 17:00-23:00 (exemplo na gura ao lado)

• 06:00-08:00 .. 17:00-23:00

• 06:00-23:00

7109403.02 (1-04/13) 20

5.1 GRUPOS DE DIAS

Esta função permite denir um dos 3 intervalos semanais disponíveis, cada um com três faixas horárias diárias de acendimento e
paragem da caldeira predenidas mas modicáveis pelo utilizador- linhas de programa 501...506. Os intervalos são os seguintes:

2a f - Dom (valor de fábrica) / 2a f - 6a f / Sáb - Dom.

Se a instalação está subdividida em zonas sendo cada uma delas controlada por um Painel de Controle/Unidade Ambiente,

a programação de cada zona deve ser denida individualmente em cada dispositivo.

5.2 DIAS INDIVIDUAIS

As fases diárias de acendimento e paragem da caldeira podem ser modicadas pelo utilizador. Para cada dia selecionado estão
disponíveis as 3 faixas horárias predenidas, tal como mencionado na tabela de resumo no nal deste capítulo.

5.3 PROCEDIMENTO DE MODIFICAÇÃO DA PROGRAMAÇÃO HORÁRIA (aquecimento/AQS)

Após haver efetuado a programação horária utilizando os programas predenidos é possível modicar os períodos das três faixas

horárias - linhas de programa 501...506 para o aquecimento e 561...566 para a água quente sanitária como descrito a seguir.

PROCEDIMENTO DE MODIFICAÇÃO DA PROGRAMAÇÃO DO CIRCUITO DE AQUECIMENTO

• C B "Prog. horário circ AqC.1" B linha de programa 500 (Dias pré-selecionados).

• B e o campo grupos de dias (capítulo "GRUPOS DE DIAS") começa a piscar B para navegar nos dias ("Grupos de
dias" ou "Dias individuais") B para conrmar.

• B linha de programa 514 (Programa predenido?) B e B para selecionar um dos 3 programas predenidos
da programação horária "Grupos de dias" (capítulo "GRUPOS DE DIAS") ou B de um passo no sentido horário para

passar para a programação manual: linhas de programa 501....506.

PROCEDIMENTO DE MODIFICAÇÃO DA PROGRAMAÇÃO DO CIRCUITO ÁGUA QUENTE SANITÁRIA

O procedimento para habilitar a programação horária da água quente sanitária é o mesmo da programação horária prevista
para o aquecimento. A diferença está apenas no nome do menu Programa horário 4/AQS e nas linhas de programa a denir
560 (Dias pré-selecionados). Para desabilitar esta função é necessário seguir o procedimento descrito a seguir no parágrafo

"RESTABELECER A PROGRAMAÇÃO ORIGINAL DE FÁBRICA".

TABELA RESUMO

GRUPOS DE DIAS LINHA DE PROGRAMA 514 (aquecimento) / 574 (sanitário)

Programas predenidos

Intervalo semanal

2a f - Dom 06:00 – 08:00 11:00 – 13:00 17:00 – 23:00

2a f - 6a f 06:00 – 08:00 17:00 – 23:00

Sáb - Dom 06:00 – 23:00

DIAS INDIVIDUAIS LINHAS DE PROGRAMA 501 502 503 504 505 506 (aquecimento) / 561 562 563 564 565 566 (AQS)

Acendimento 1 - Paragem 1 Acendimento 2 - Paragem 2 Acendimento 3 - Paragem 3

Secção UTILIZADOR (pt)

Programas predenidos

Intervalo de dias

2af-3af-4af-5af-6af-Sáb-Dom 06:00 – 08:00 11:00 – 13:00 17:00 – 23:00

Para facilitar a programação é possível copiar os programas existentes para os outros dias da semana. O procedimento é

o seguinte.

Acendimento 1 - Paragem 1 Acendimento 2 - Paragem 2 Acendimento 3 - Paragem 3

COPIAR UM PROGRAMA PARA OUTRO DIA

Depois de ter programado a faixa horária de um determinado dia, é possível copiá-la num ou mais dias da semana.
O parâmetro entre parênteses "( )" refere-se à programação horária em AQS

• A partir da linha de programa 514 (574) (se foi utilizada uma das 3 faixas horárias predenidas) ou, a partir da linha de
programa 501 (561) (se foi efetuada a programação manual) rodar o seletor para a direita até à linha de programa 515 (575).

• No ecrã aparece a mensagem Copiar?

• B Copiar para e o dia da semana pisca.

• B para navegar nos dias da semana, escolher em qual copiar o programa e B para conrmar.

• Repetir o ponto acima se quiser copiar o mesmo programa diário noutros dias.

• C para voltar ao menu anterior.

21

7109403.02 (1-04/13)

RESTABELECER A PROGRAMAÇÃO ORIGINAL (DE FÁBRICA)

É possível cancelar a programação semanal efetuada, habilitando sempre o aquecimento em conforto (o valor que é denido é

00-24 igual para todos os dias da semana).

• C B Prog. horário circ aqC.1 B a linha de programa 500 (Programa horário aqC. 1) ou 560 (Programa
horário 4/AQS).

• B de uma posição, no sentido antihorário, a linha de programa 516 (Valores por defeito) para o aquecimento e a linha
de programa 576 para a água quente sanitária.

• B de uma posição até sim B para conrmar.

• C para voltar ao menu anterior.

Uma vez terminado o procedimento, visualizando o menu principal nota-se que a barra de programação diária mudou. O
aquecimento está sempre ativo 24h por dia. Para reprogramar a caldeira é necessário repetir o procedimento descrito no
capítulo "PROGRAMAÇÃO HORÁRIA".

5.4 FUNÇÃO DE BLOQUEIO DO PAINEL DE CONTROLE

Para proteger a programação denida é possível bloquear todas as funções associadas à tecla C.
Procedimento para BLOQUEIO

• C B Unidade operadora B para conrmar.

• B linha de programa 27 (Bloqueio programação) B para conrmar.

• B Ligado B para habilitar a função de bloqueio.

Procedimento para o DESBLOQUEIO

• C A e B (manter pressionado por cerca de 6 segundos) Programação temporariamente desbloq.".

Esta fase de desbloqueio é temporária e tem a duração de 1 minuto no m do qual o bloqueio restabelece-se automaticamente.
Para desbloquear permanentemente a função, ativar o procedimento de desbloqueio temporário e, depois, B para Desligado
na linha de programa 27 (Bloqueio programação) e B para conrmar o desbloqueio.

6. DESLIGAR A CALDEIRA

Para desligar a caldeira deverá cortar a alimentação elétrica do aparelho através do interruptor bipolar. No entanto, recomendamos
que selecione o modo de funcionamento “Apagado-proteç.antigelo-” a caldeira permanece apagada mas os circuitos elétricos
continuam sob tensão e a função antigelo está ativa.

7. ANOMALIAS

A Código de anomalia principal (ver tabela)
B Código de anomalia secundário
C Descrição da anomalia

As anomalias visualizadas no ecrã são identicadas pelo símbolo , com a seguinte
informação:

• Um código de anomalia (A)

• Um código de anomalia secundário (B)

Secção UTILIZADOR (pt)

• Uma breve descrição da anomalia (C);

• No ecrã podem ainda aparecer os seguintes símbolos: cujo signicado está explicado no capítulo "RESTABELECIMENTO

DAS ANOMALIAS".

Em presença de anomalia, para visualizar o menu principal, C. O símbolo permanece no ecrã para indicar que o

aparelho está, em todo o caso, em anomalia; passado um minuto o ecrã volta a mostrar a anomalia tal como ilustrado na gura.

7.1 RESTABELECIMENTO DAS ANOMALIAS

O restabelecimento da anomalia pode ser de tipo AUTOMÁTICO, MANUAL ou exigir a intervenção do SERVIÇO DE ASSISTÊNCIA
TÉCNICA AUTORIZADO. Vejamos os casos individuais detalhadamente:

AUTOMÁTICO

Se no ecrã aparece o símbolo a piscar , a anomalia será restabelecida automaticamente (anomalia temporária) assim que
terminar a causa que a provocou.
Frequentemente as anomalias deste tipo são produzidas por temperaturas muito elevadas de ida e/ou de retorno da água na
caldeira e, portanto, restabelecem-se automaticamente assim que a temperatura descer abaixo do valor crítico. Se a mesma
anomalia se repete com uma certa frequência e/ou não é restabelecida automaticamente pela caldeira, deve-se contactar o
Serviço de Assistência Técnica autorizado.

7109403.02 (1-04/13) 22

MANUAL

Para restabelecer manualmente a anomalia, quando aparece o código de anomalia B B “SIM” B para

conrmar. Passados alguns segundos o código de anomalia desaparece.

PEDIDO DE INTERVENÇÃO DO SERVIÇO DE ASSISTÊNCIA TÉCNICA AUTORIZADO

Se o ecrã apresenta o símbolo junto com o símbolo , é necessário contactar o SERVIÇO DE ASSISTÊNCIA TÉCNICA
AUTORIZADO. Antes de efetuar a chamada, é aconselhável anotar o/os código/s de anomalia/s e o breve texto que acompanha

a mesma.

No caso de visualizar um código de anomalia diferente dos presentes na lista ou no caso em que uma determinada anomalia
ocorra com uma certa frequência, é aconselhável dirigir-se ao SERVIÇO DE ASSISTÊNCIA TÉCNICA AUTORIZADO.

Descrição da anomalia Descrição da anomalia

10 Sensor sonda exterior 125

20 Sensor NTC ida aquecimento 128 Perda de chama
28 Sensor NTC de fumos 130 Intervenção sonda NTC fumos por sobreaquecimento
40 Sensor NTC de retorno 133 Falha acendimento (4 tentativas)

Sensor NTC AQS

50

(apenas modelos só aquecimento com acumulador)

52 Sensor AQS solar (se associado a uma instalação solar) 152 Erro genérico de parametrização
73 Sensor coletor solar (se associado a uma instalação solar) 160 Anomalia funcionamento ventilador

Problema de comunicação entre placa da caldeira e unidade

83

operadora. Provável curto-circuito na cablagem.
Conito de endereço entre diferentes unidades operadoras

84

(anomalia interna)

109 Presença de ar no circuito da caldeira (anomalia temporária) 384 Luz estranha (chama parasita - anomalia interna)

Intervenção termóstato de segurança devido a
sobreaquecimento.

110

(bomba bloqueada ou ar no circuito de aquecimento)

111 Intervenção eletrónica de segurança por sobreaquecimento. 386 Limiar velocidade ventilador não atingido

117 Pressão circuito hidráulico muito alta 430

118 Pressão circuito hidráulico muito baixa

Intervenção de segurança por falta de circulação.
(controle efetuado através de um sensor de temperatura)

151 Anomalia interna placa caldeira

321 Sensor NTC AQS avariado

Erro genérico de parametrização da instalação solar

343

(se associado a uma instalação solar)

385 Tensão de alimentação muito baixa

Intervenção de segurança por falta de circulação
(controle efetuado através de um sensor de pressão)

Secção UTILIZADOR (pt)

8. ENCHIMENTO INSTALAÇÃO

Vericar periodicamente que a pressão, lida no manómetro B, com a instalação fria, é de
1 - 1,5 bar. No caso de pressão baixa, abrir a torneira "A" de enchimento da caldeira (gura

ao lado). É recomendável que a abertura dessa torneira seja efetuada muito lentamente de
maneira a facilitar a saída do ar.

A Torneira enchimento caldeira/instalação
B Manómetro

Recomenda-se um particular cuidado na fase de enchimento da instalação de
aquecimento. Em particular, abrir as válvulas termostáticas eventualmente

de bolsas de ar no interior do circuito primário enquanto não se atinge a pressão necessária

ao funcionamento. Por m, efetuar a purga de ar dos elementos radiantes existentes na

instalação. A BAXIROCA não assume qualquer responsabilidade pelos danos derivados da

presença de bolsas de ar no interior do permutador primário devida à inobservância total ou

parcial destas instruções.

existentes na instalação, fazer uir a água lentamente no sentido de evitar a formação

A caldeira está dotada dum pressóstato hidráulico que, em caso de falta de água, não
consente o funcionamento da caldeira.

Caso se veriquem diminuições frequentes de pressão peça a intervenção do SERVIÇO DE ASSISTÊNCIA TÉCNICA

AUTORIZADO.



















23

7109403.02 (1-04/13)

9. TRANSFORMAÇÃO DE GÁS

As caldeiras podem funcionar tanto com gás natural (G20) como com gás propano (G31). No caso em que se torne necessária a
transformação da caldeira por mudança de gás, deverá chamar o SERVIÇO DE ASSISTÊNCIA TÉCNICA AUTORIZADO.

10. PARAGEM PROLONGADA DA INSTALAÇÃO. PROTEÇÃO ANTIGELO

É boa norma evitar o esvaziamento total da instalação de aquecimento pois as renovações de água podem causar depósitos de
calcário indesejáveis no interior da caldeira e dos corpos radiantes. Se durante o inverno não se prevê utilizar a instalação térmica,
em caso de perigo de congelamento, é aconselhável misturar na água da instalação uma solução anticongelante destinada a

este uso especíco (por ex: glicol propilénico associado a inibidores de incrustações e corrosão). A gestão eletrónica da caldeira

conta com uma função “antigelo” em aquecimento que, para temperaturas de ida à instalação inferiores a 5°C, faz acender o
queimador até que a temperatura de ida atinja o valor de 30 °C.

A função está operativa se a caldeira estiver alimentada eletricamente e de gás, a pressão da instalação for adequada ao
funcionamento da caldeira e esta não se encontre bloqueada.

11. INSTRUÇÕES PARA MANUTENÇÃO CORRENTE

Para garantir uma perfeita eciência funcional e de segurança da caldeira é necessário, no m de cada temporada de aquecimento,

fazer inspecionar a caldeira pelo Serviço de Assistência Técnica autorizado.

Uma manutenção cuidada é sempre motivo de economia na utilização da instalação.

Secção UTILIZADOR (pt)

7109403.02 (1-04/13) 24

25 7109403.02 (1-04/13)

7109403.02 (1-04/13) 26

27 7109403.02 (1-04/13)

BAXIROCA
T

el. + 34 902 89 80 00

www
[e-mail]

© Baxi Calefacción, S.L.U. (2012)

S-0078-0-1112-CE

.baxi.es

7109403.02 (1-04/13)
