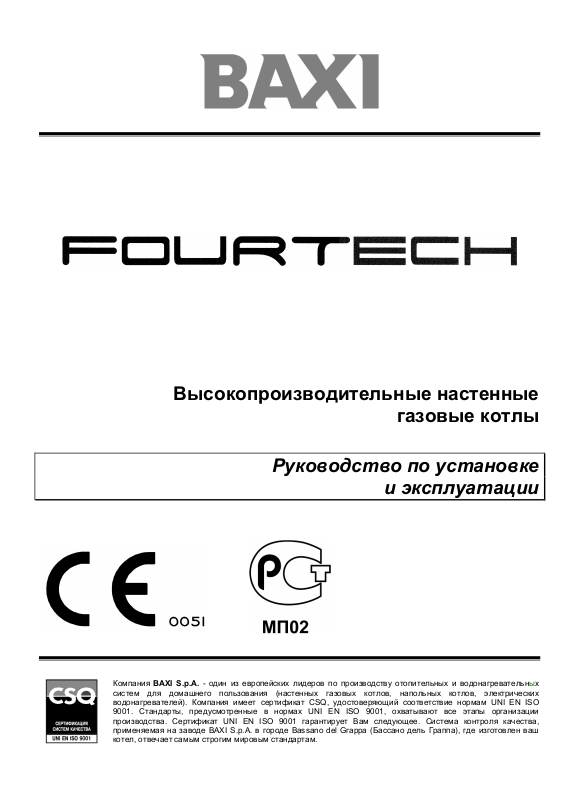

Page 1

Высокопроизводительные настенные

газовые котлы

Руководство по установке

и эксплуатации

Компания BAXI S.p.A. - один из европейских лидеров по производству отопительных и водонагревательных систем для домашнего пользования (настенных газовых котлов, напольных котлов, электрических водонагревателей). Компания имеет сертификат CSQ, удостоверяющий соответствие нормам UNI EN ISO

9001. Стандарты, предусмотренные в нормах UNI EN ISO 9001, охватывают все этапы организации производства. Сертификат UNI EN ISO 9001 гарантирует Вам следующее. Система контроля качества, применяемая на заводе BAXI S.p.A. в городе котел, отвечает самым строгим мировым стандартам.

Bassano del Grappa (Бассано дель Граппа), где изготовлен ваш

Page 2

Уважаемый покупатель!

Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям. Приобретение одного из изделий BAXI отвечает вашим ожиданиям: хорошая работа, простота и легкость пользования.

Сохраните это руководство, и пользуйтесь им в случае возникновения какой-либо проблемы. В данном руководстве Вы найдете полезные сведения, которые помогут Вам правильно и эффективно использовать

Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой потенциальный источник опасности.

Хотя это руководство мы готовили с большой тщательностью, в нем могут быть некоторые неточности. Если Вы их заметите, просим вас сообщить о них, чтобы в будущем мы исправить данные неточности.

Ваше изделие.

могли бы

На котлах BAXI нанесена маркировка СЕ. Котлы соответствуют требованиям, изложенным в следующих нормативах:

- Газовый норматив 90/396/CEE

- Норматив по производительности 92/42/СЕЕ

- Норматив по электромагнитной совместимости 2004/108/СЕЕ

- Норматив по низким напряжениям 2006/95/СЕЕ

Компания BAXI S.p.A., постоянно работая над усовершенствованием предлагаемой продукции, оставляет за собой право без предварительного уведомления вносить необходимые технические изменения в свою продукцию. Настоящее руководство поставляется в качестве информативной поддержки и не может считаться контрактом в отношении третьих лиц.

BAXI S.p.A.

36061 Bassano del Grappa (VI) Italia Via Trozzetti, 20 Tel. 0424 517111 Telefax 0424 38089

Компания «БАКСИ» Представительство в России Тел./факс +7 095 101-39-14

E-mail: service@baxi.ru Сайт: www.baxi.ru

Page 3

Fourtech содержание

…

СОДЕРЖАНИЕ

Руководство для пользователя

1. Подготовка к установке…………………………………………………………………………………. 4

2. Подготовка к первому пуску……………………………………………………………………………. 4

3. Пуск котла…………………………………………………………………………………………………. 5

4. Регулирование комнатной температуры и температуры горячей санитарной воды..………

Описание кнопки

6. Заполнение системы ……………...……………………………………………………………………. 7

7. Выключение котла………………………………………………………………………………………

8. Перевод котла на другой тип газа ……………………………………………………………………. 7

9. Выключение на длительный период. Защита от замерзания (контур отопления)……………

10. Система безопасности: индикаторы и срабатывание……………………………………………

11. Указания по уходу…..……………………………………………………………………………………. 9

Руководство для технического персонала

(Лето – Зима – Только отопление – Выключено)………………………….

12. Общие сведения…………………………………………………………………………………………..10

13. Проверки перед установкой котла……………………………………………………………………

14. Установка котла.……………….………………………………………………………………………… 11

15. Габариты котла…………………………………………………………………………………………… 12

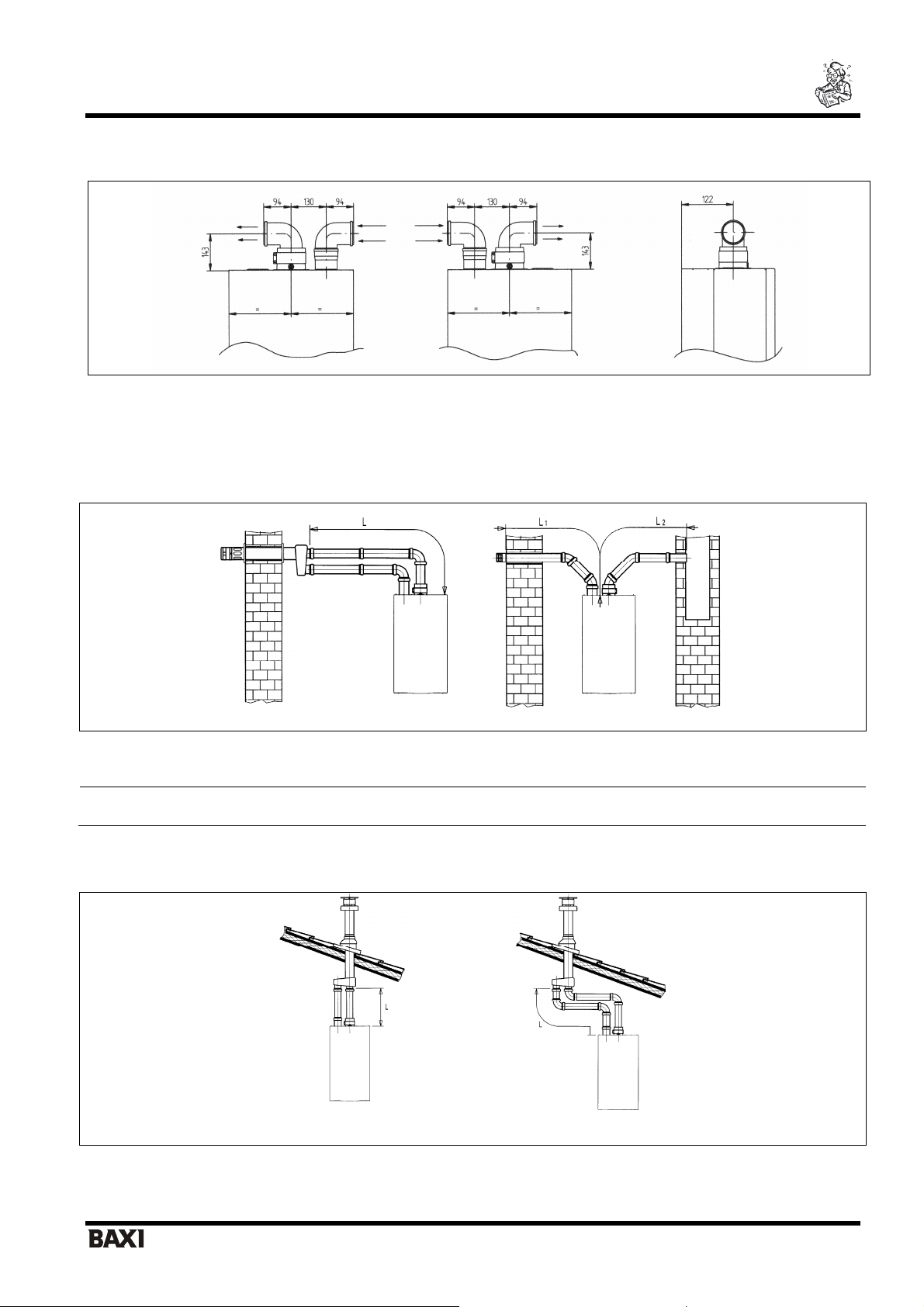

16. Установка дымохода и воздуховода ………………………………………..……………………….. 13

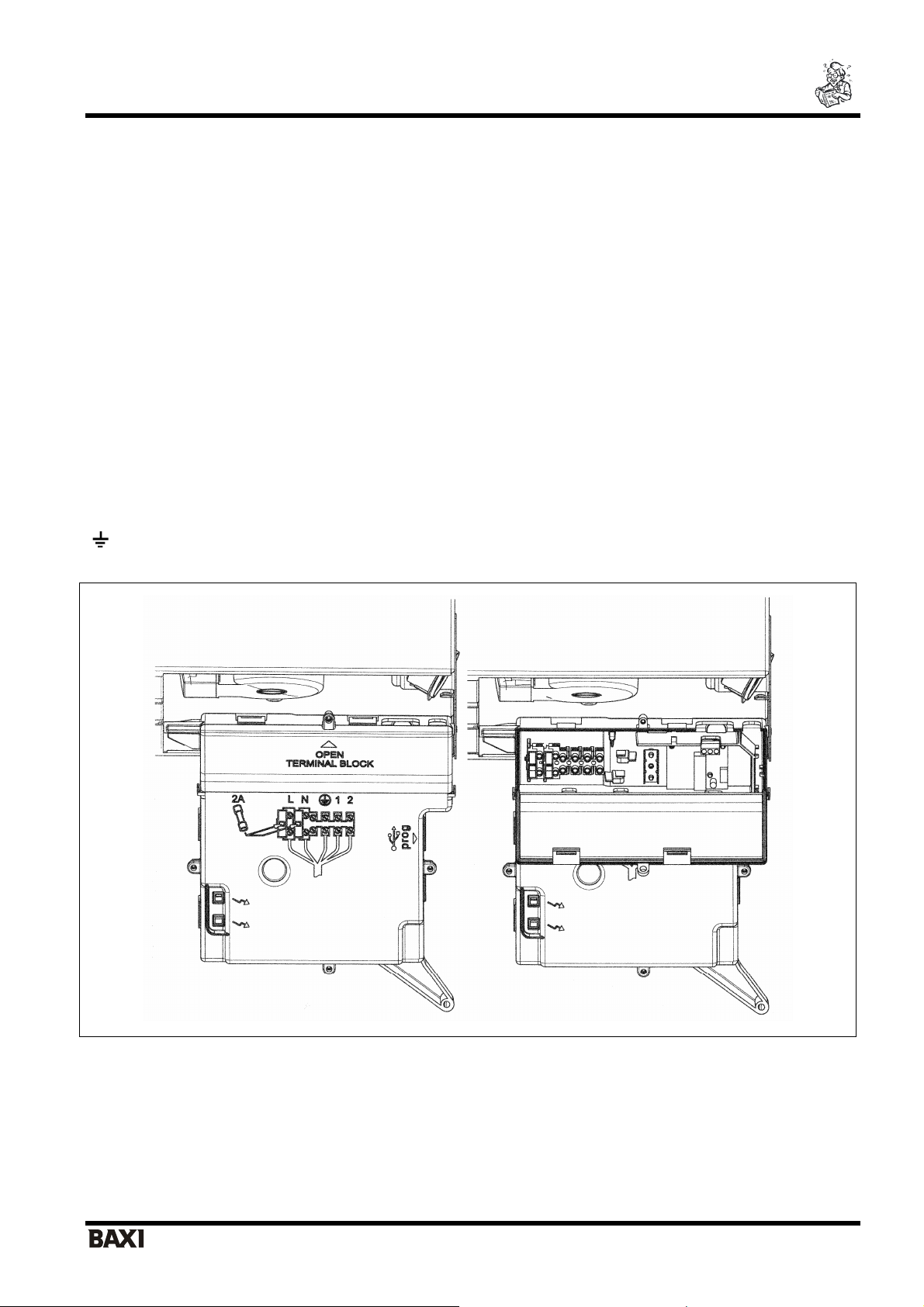

17. Подключение к электропитанию………………………………………………………………………. 17

18. Подсоединение комнатного термостата.…………………………………………………………….. 17

19. Перевод котла на другой тип газа и настройки давления………………………………………… 18

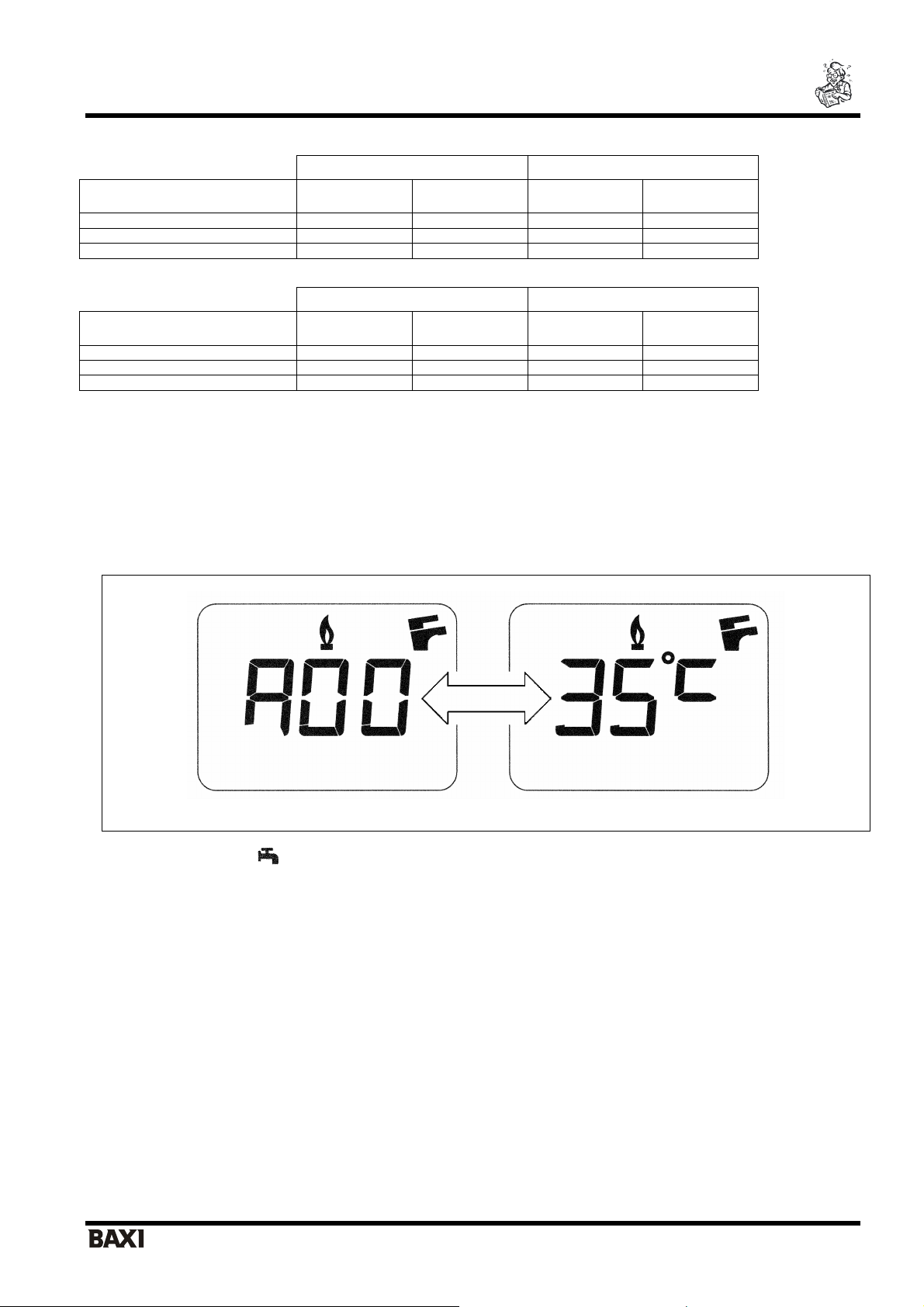

20. Вывод параметров электронной платы на дисплей котла………………………………………

21. Установка параметров……………………………………………………………………………….….

22. Устройства регулирования и предохранительные устройства…………………………………... 22

23. Расположение электрода зажигания и электрода-датчика пламени…………………………… 23

24. Контроль отходящих газов……………………………………………………………………………... 23

25. Характеристики расход/напор………………………………………………………………………….

26. Присоединение датчика уличной температуры…………………………………………………….. 24

27. Присоединение внешнего бойлера…………………………………………………………………… 24

28. Ежегодное техническое обслуживание……………………….……………………………………… 26

29. Чистка фильтра холодной воды……………………………………………………………………….

30. Чистка известкового налета в контуре ГВС………………………………………………………….

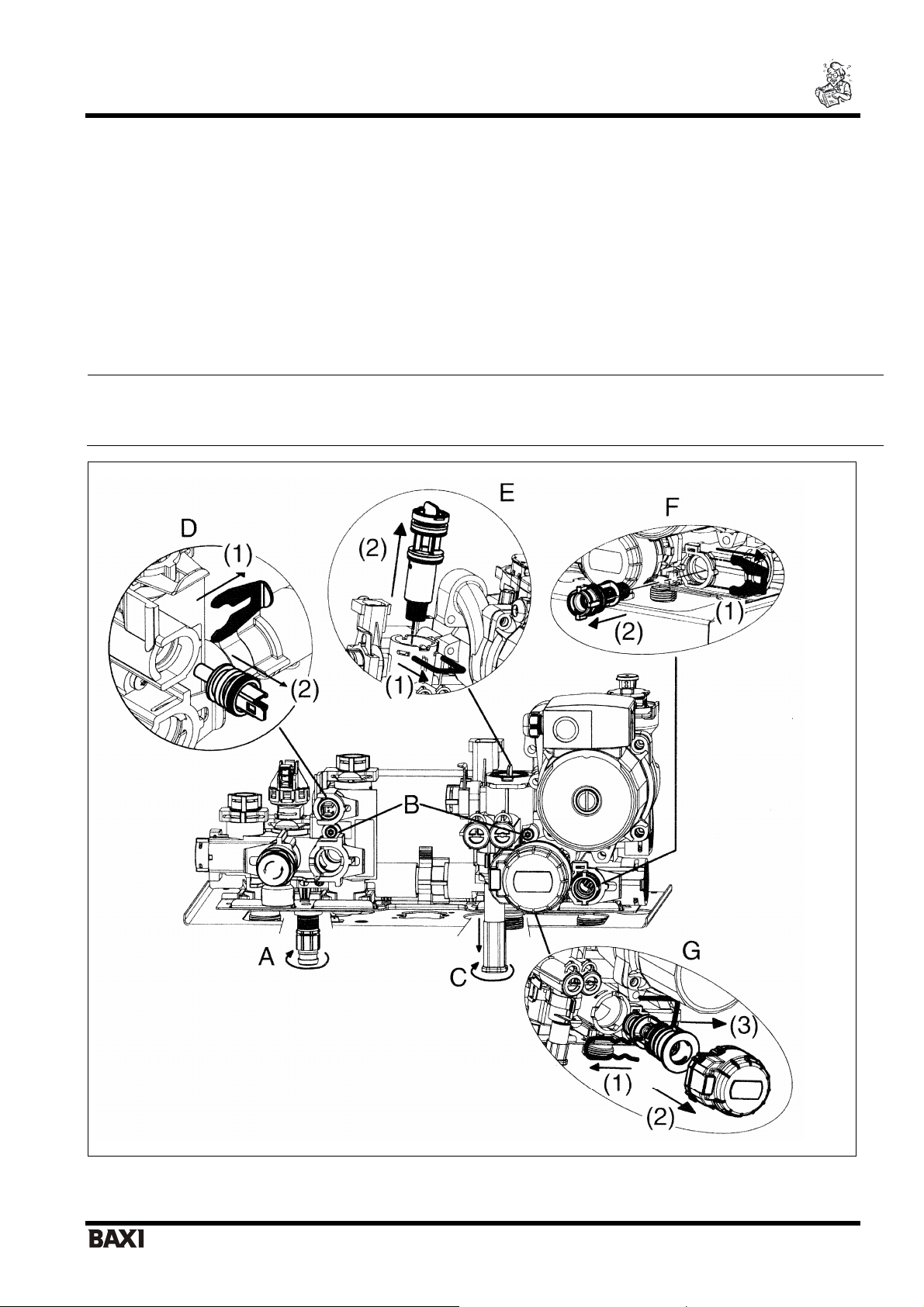

31. Демонтаж вторичного теплообменника ……………………………………….................................. 27

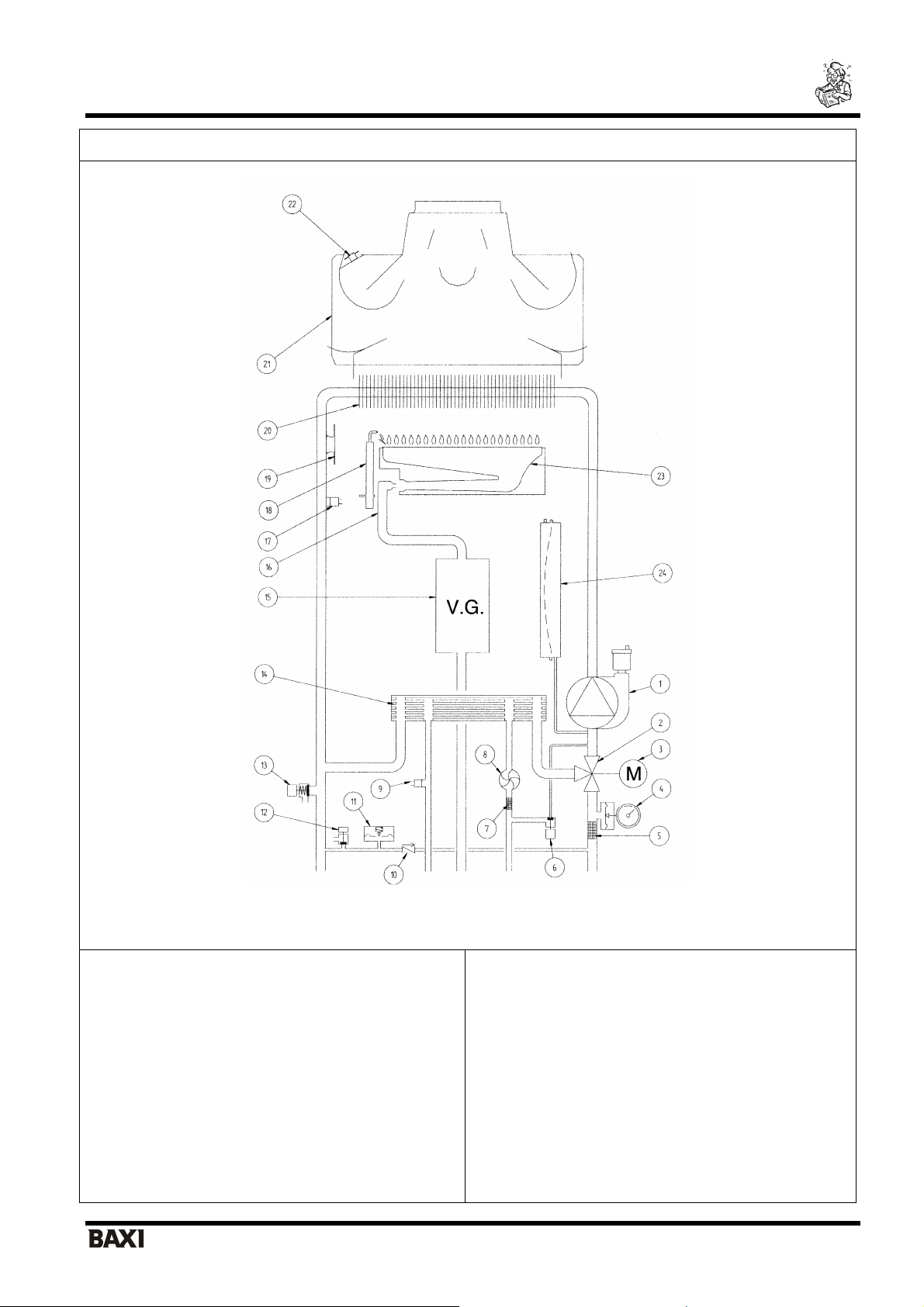

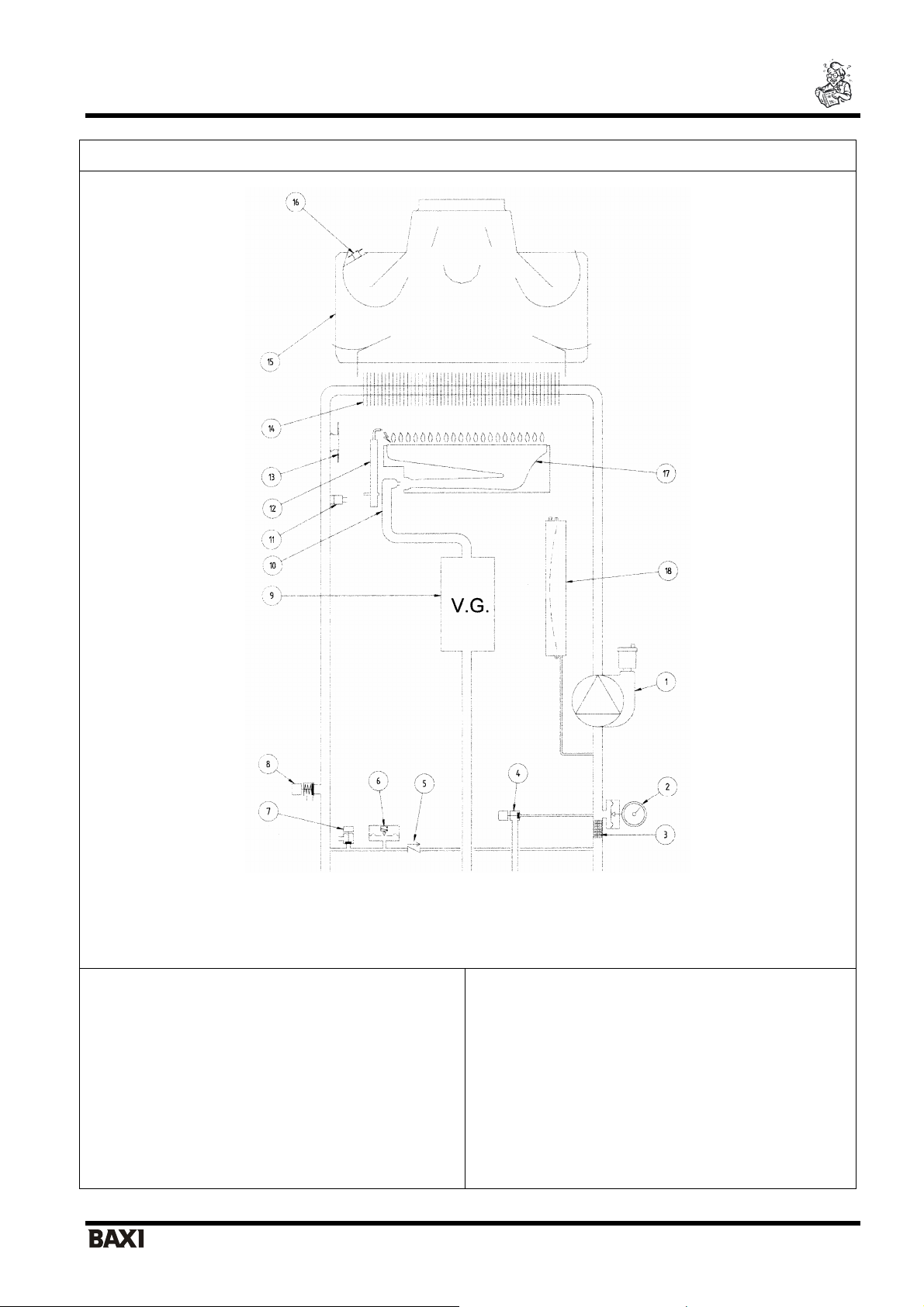

32. Функциональные схемы…………………………………………………………………………………

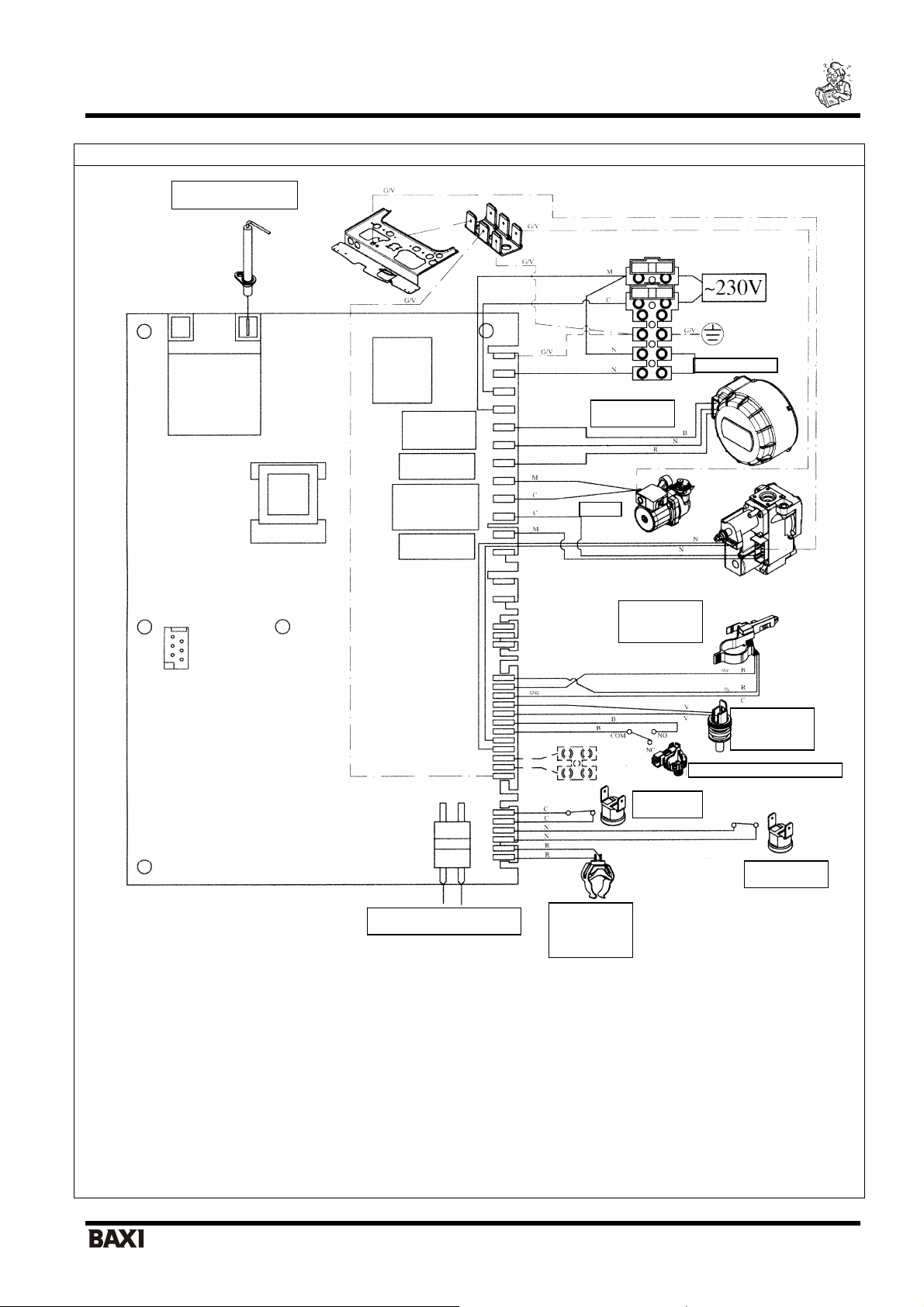

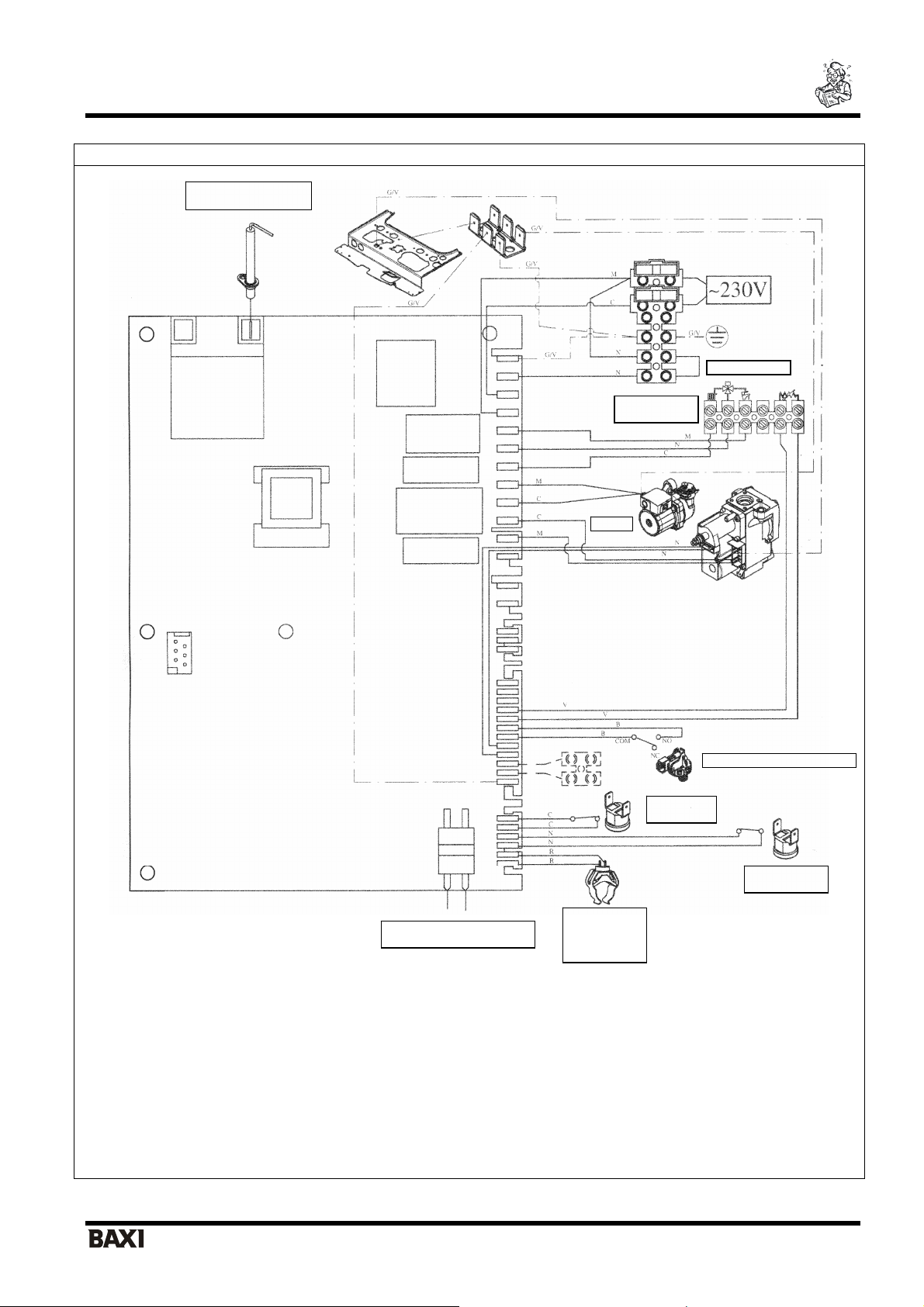

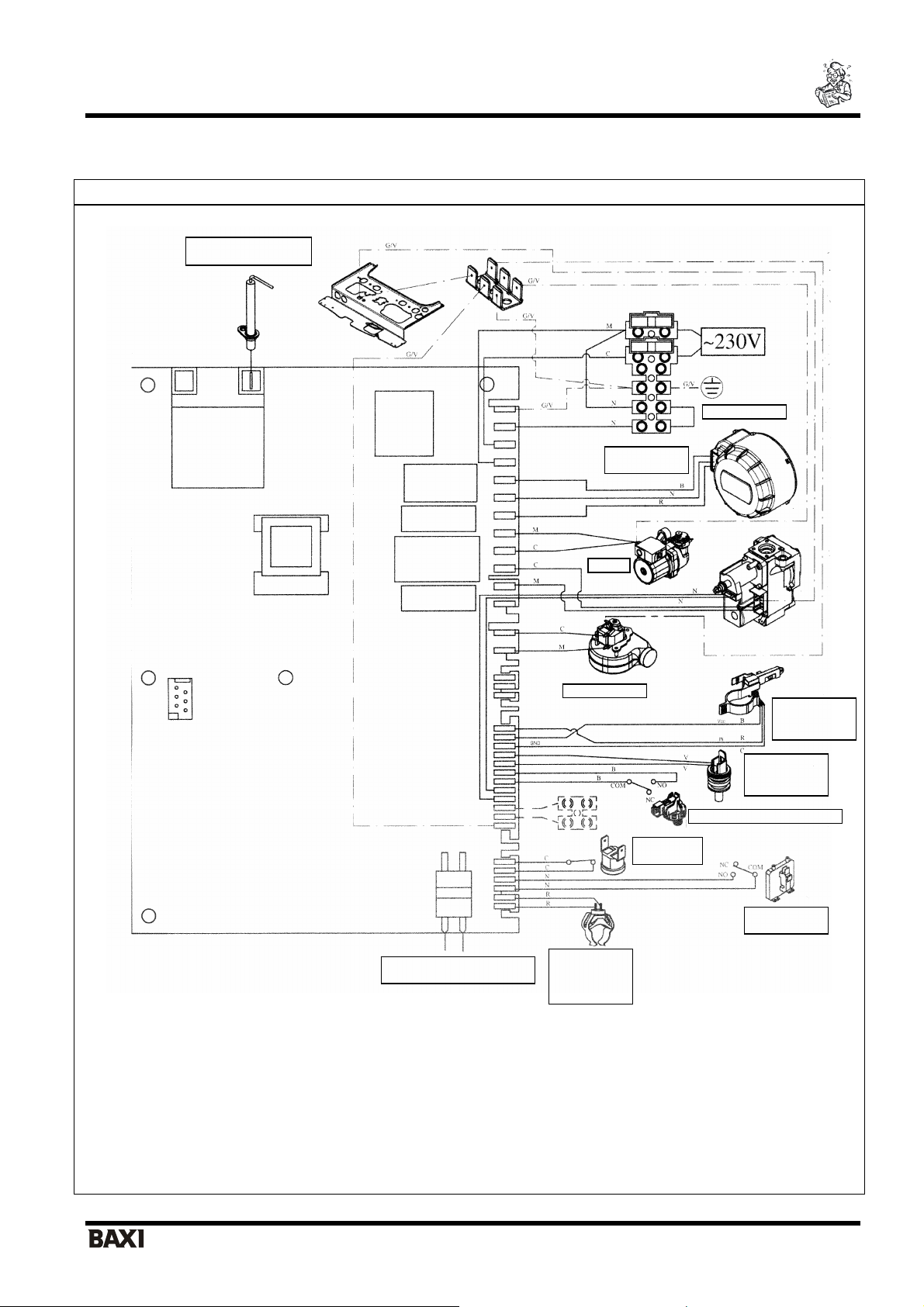

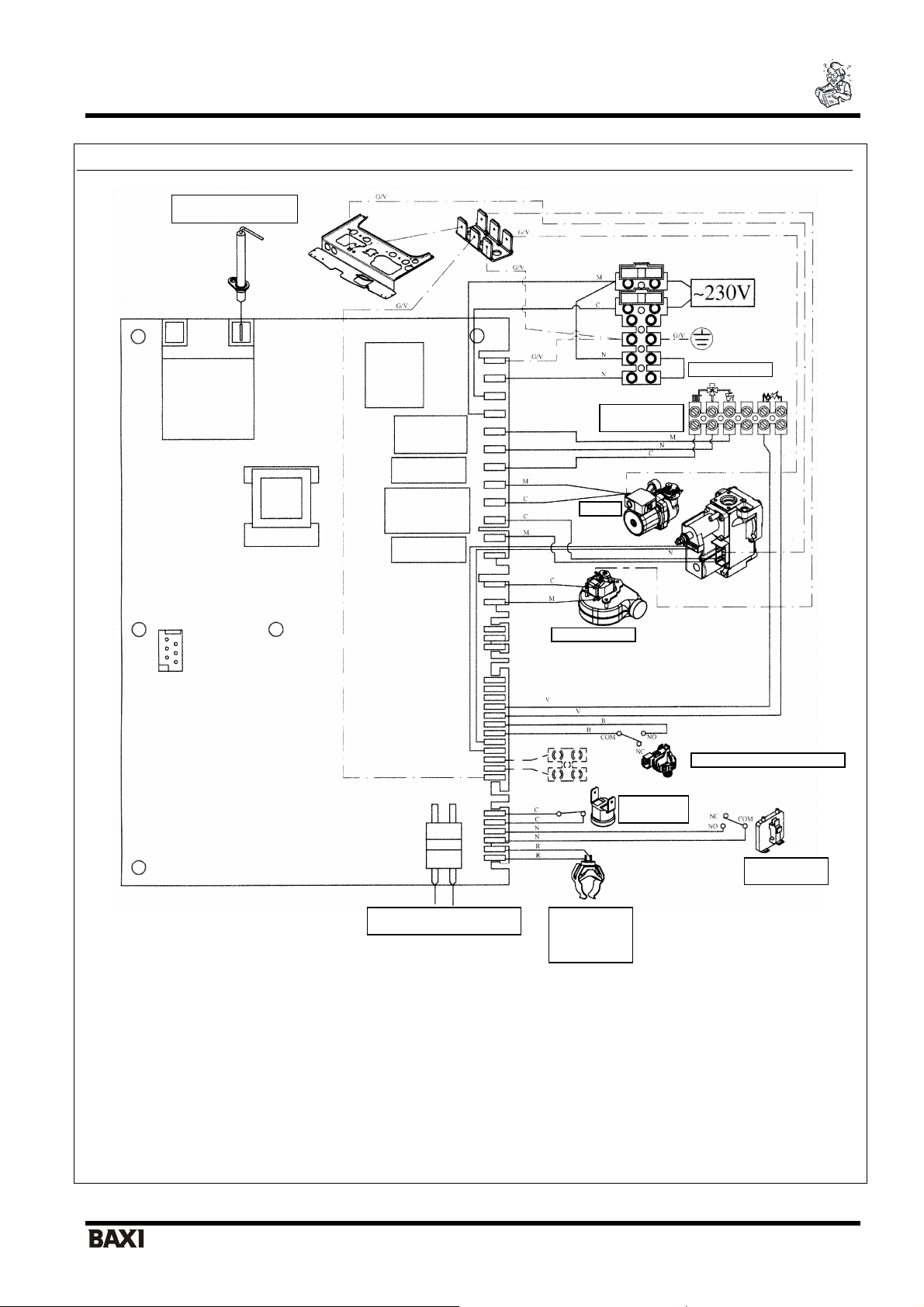

33. Схемы электрических соединений……………………………………………………………………

34. Выписка из норм и правил EC для газовых котлов………………………………………………… 36

35. Технические данные ……………………………………………………………………………………. 38

стр.

6 6

8 8

20 21

27 27

28-31 32-35

3 газовые настенные котлы

Page 4

Fourtech руководство для пользователя

Руководство для пользователя

1. Подготовка к установке

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом. До установки котла необходимо:

а) Проверить, что котел настроен на работу с данным типом газа заводской табличке (шильдике) котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.

в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.

г) Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:

1. Контур ГВС:

1.1 если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО

1.2 тщательно промыть оборудование после его установки и перед началом эксплуатации.

1.3 для надежной работы и удобства обслуживания настоятельно рекомендуется устанавливать на входной

2. Контур отопления

2.1 новое

Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения, используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 очищающих веществ необходимо строго следовать указаниям инструкций по их применению.

2.2 эксплуатируемое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений, используя вещества, имеющиеся в свободной продаже (см.пункт 2.1) Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению. Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев, шумность горелки и т.п.)

2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления, а трубе возврата ("обратки").

При несоблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.

полифосфатный дозатор или подобную систему для умягчения воды, (магнитный, электромагнитный преобразователь).

трубе холодного водоснабжения запорный кран с фильтром.

оборудование:

и FERNOX Rigeneratore для отопительного оборудования). При использовании

. Данная информация приведена на упаковке и на

на 1 литр воды), следует установить

SENTINEL X100 и

также фильтр на

2. Подготовка к первому пуску

Первый пуск котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем: а) Параметры котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения. б) Установка произведена в соответствии с действующими нормативами в) Аппарат правильно подключен к электропитанию и заземлению При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя первым пуском снимите с котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки поверхностей, не используйте жесткие инструменты или абразивные моющие средства.

4 газовые настенные котлы

теряет свою силу. Перед

Page 5

Fourtech руководство для пользователя

3. Пуск котла

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

Для правильного

• подключить котел к электросети;

• открыть газовый кран;

• нажать кнопку чтобы установить режим работы котла Лето ( ), Зима ( ) или только отопление ( ).

• установить необходимые значения температуры в системах отопления ( ) и ГВС ( ), действуя кнопками +/- .

Когда котел включен, на дисплее горит символ . В режиме Лето (

Внимание

При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет включаться и произойдет блокировка котла. При возникновении данной проблемы повторите процедуру

включения котла до поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс (

зажигания горелки нужно:

) котел работает только на производство горячей бытовой воды.

СИМВОЛЫ НА ДИСПЛЕЕ:

Работа в контуре отопления

Наличие пламени (горелка работает)

Пламя отсутствует (горелка не работает)

Работа в контуре ГВС

Общая неисправность

Сброс

Низкое давление в системе (нехватка воды) Цифровая сигнализация (Температура, код неисправности, и т.п.)

Рис.1

5 газовые настенные котлы

КНОПКИ:

Кнопка выбора режима работы (Включение/ Выключение/ Лето/Зима)

Регулирования температуры в помещении (°С)

Регулирования температуры горячей бытовой воды (°С)

Сброс (перезапуск котла)

Информация

Page 6

Fourtech руководство для пользователя

4 Регулирование комнатной температуры и температуры горячей санитарной воды.

Оборудование должно быть оснащено комнатным термостатом для контроля температуры в помещении.

Регулирование температуры в помещении ( ) и температуры горячей бытовой воды ( ) осуществляется с

помощью кнопок +/- (см. рис.1). Наличие пламени на горелке показано на дисплее панели управления символом ( как описано в главе 3.1.

СИСТЕМА ОТОПЛЕНИЯ

Во время работы котла на систему отопления на дисплее (рис.1) появляется мигающий символ ( ) и температура (°С) на подаче в систему отопления.

СИСТЕМА ГВС

Во время работы котла на систему ГВС на дисплее (рис.1) появляется мигающий символ ( ) и температура (°С) горячей бытовой воды.

)

5. Описание кнопки (Лето – Зима – Только отопление – Выключено).

Нажимая данную кнопку, можно установить следующие режимы работы котла:

• ЛЕТО

• ЗИМА

• ТОЛЬКО ОТОПЛЕНИЕ

• ВЫКЛЮЧЕНО

При работе котла в режиме ЛЕТО на дисплее появляется символ горячей воды (функция «защита от замерзания» остается активна).

При работе котла в режиме ЗИМА на дисплее появляются символы и на приготовление горячей воды (функция «защита от замерзания» активна).

При работе котла в режиме ТОЛЬКО ОТОПЛЕНИЕ на дисплее появляется символ систему отопления (функция «защита от замерзания» активна).

В режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа функция «защита от замерзания».

. Котел работает только на приготовление

. Котел работает как на отопление, так

. Котел работает только на

. Котел не работает, остается активна только

6 газовые настенные котлы

Page 7

Fourtech руководство для пользователя

6. Заполнение системы

ВНИМАНИЕ

Отключите электропитание котла с помощью двуполярного переключателя.

ВАЖНО: Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы откройте кран заполнения (рис.2). Советуем открывать кран очень медленно для облегчения стравливания воздуха.

- Сливной клапан

С - Кран заполнения системы отопления

Рис.2

Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае блокировки насоса или при недостатке воды.

Примечание: Если давление падает часто, пусть ваш котел проверит квалифицированный специалист.

7. Выключение котла

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении «ВЫКЛЮЧЕНО» (см. параграф 5) котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается под напряжением и остается активной функция «защита от замерзания» (параграф 9).

8. Перевод котла на другой тип газа

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только квалифицированный специалист.

7 газовые настенные котлы

Page 8

Fourtech руководство для пользователя

9. Выключение на длительный период. Защита от замерзания

Рекомендуется избегать частых сливов воды из системы отопления, т.к. частая замена воды приводит к ненужным и вредным отложениям накипи внутри котла и теплообменников. Если котел не используется в зимний период и существует опасность замерзания, Вы можете использовать в системе отопления незамерзающие жидкости – антифризы. В инструкциях производителя антифриза должно быть указано, что данный антифриз предназначен именно для систем отопления. При использовании антифриза необходимо строго соблюдать рекомендации производителя. Для двухконтурных котлов рекомендуется использовать антифризы на базе пропиленгликоля. Рекомендуемая концентрация антифриза должна соответствовать температуре замерзания от -15 ˚С до -20 ˚С. В котле работает функция «защита от замерзания», которая при температуре воды на подаче системы отопления менее 5 °С включает горелку; горелка работает до достижения температуры 30 °С на подаче. Данная функция работает, если:

• котел подключен к электропитанию;

• в сети есть газ;

• давление в системе отопления соответствует установленным параметрам;

• котел не блокирован.

10. Система безопасности: индикаторы и срабатывание

В случае неисправности на дисплее появится ее код (например, Е 01)

Для перезапуска котла установите переключатель режимов (Рис.2) на 2 сек в положение «R». При повторных срабатываниях данного устройства обратитесь в обслуживающую организацию.

ВНИМАНИЕ: Возможно осуществить только 5 попыток перезапуска котла, затем котел блокируется. Для осуществления новой попытки перезапуска котла необходимо выключить котел на несколько секунд

Неисправность

ПЕРЕЗАПУСК

Рис.3

Код

Описание неисправности Меры по устранению

неисправности

Е01

Е02

Е03

Е05

Е06

Е10

Е25/Е26

Е35

Е96

Отсутствие зажигания

Сработал предохранительный термостат перегрева

Сработал предохранительный термостат (датчик тяги)/ прессостат – датчик тяги Неисправен датчик температуры контура отопления Неисправен датчик температуры системы ГВС Нет сигнала от гидравлического прессостата

Отсутствие циркуляции воды (блокировка насоса)

Ошибка пламени (паразитное пламя)

Понижение напряжения в сети электропитания

Нажимать не менее 2 сек кнопку . В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.

Нажимать не менее 2 сек кнопку срабатывания данного устройства, обратитесь в обслуживающую организацию. Обратиться в обслуживающую организацию

Обратиться в обслуживающую организацию.

Проверьте, чтобы давление в системе соответствовало необходимым значениям (см. главу 6). Если неисправность остается, обратитесь в обслуживающую организацию. Обратиться в обслуживающую организацию

Нажимать не менее 2 сек кнопку срабатывания данного устройства, обратитесь в обслуживающую организацию Автоматический ПЕРЕЗАПУСК. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию

. В случае повторного

ВАЖНО: В случае неисправности базовая подсветка дисплея синхронно мигает с высвечивающимся кодом неисправности.

8 газовые настенные котлы

Page 9

Fourtech руководство для пользователя

11. Указания по уходу

Для поддержания эффективной и безопасной работы Вашего котла в конце каждого сезона его должен проверить квалифицированный специалист. Качественное обслуживание обеспечивает долгий срок службы и экономичную работу системы. Внешнее покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися моющими средствами (такими как бензин, спирт и т.п.). Перед чисткой всегда отключайте агрегат от параграф 6 "Выключение котла").

сети (см.

9 газовые настенные котлы

Page 10

Fourtech руководство для технического персонала

Руководство для технического персонала

12. Общие сведения

Нижеследующие указания и замечания составлены для того, чтобы помочь квалифицированному специалисту проводить без ошибок установку и техническое обслуживание. Указания относительно розжига котла и его работы приведены в разделе "Руководство для пользователя". Установка, техническое обслуживание и проверка работы домашних газовых устройств должны производиться только квалифицированным персоналом и в соответствии с действующими нормами.

Обратите внимание:

• этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную,

двухтрубную или лучевую систему. Вы можете располагать секции в системе отопления обычным образом, учитывая при этом данные из раздела "Характеристики расход/напор".

• части упаковки (пластиковые мешки, пенопласт и пр.) держите вне досягаемости детей, поскольку

источником потенциальной опасности

• первый пуск котла должен проводить квалифицированный специалист.

ДОПОПЛНИТЕЛЬНЫЙ НАСОС

в случае использования в системе отопления дополнительного насоса, установить его на возврате в котел. Такое расположение насоса способствует правильной работе гидравлического прессостата.

ВАЖНО

в случае подключения двухконтурного котла к установке с солнечными панелями максимальная температура бытовой воды

на входе в котел не должна превышать 60°С.

центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в

13. Проверки перед установкой котла

До установки котла необходимо:

а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) котла.

Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования необходимо применять следующие меры предосторожности:

1. Система ГВС:

1.1 если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО

полифосфатный дозатор или подобную систему для умягчения воды, которая соответствует действующим нормативам.

1.2 система ГВС должна быть тщательно промыта после установки аппарата и перед его использованием.

на 1 литр воды) следует установить

они являются

10 газовые настенные котлы

Page 11

Fourtech руководство для технического персонала

2. Система отопления

2.1 новое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения (кусочки обшивки, спайки, и т.п.), используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и

повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования). При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.

2.2 эксплуатируемое оборудование:

защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению. Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев, шумность горелки и т.п.)

При не соблюдении

данных рекомендаций аппарат снимается с гарантийного обслуживания.

14. Установка котла.

Выберите местоположение котла, затем прикрепите шаблон к стене. Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4'' (заказываются отдельно); эти краны позволят производить сложные операции техобслуживания без слива воды из всей

Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки.

Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах. При установке котла с открытой камерой сгорания моделей 24 – 1.24 – 1.14 соедините его с дымоходом при металлической трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

системы.

помощи

Рис.4

ВНИМАНИЕ: с осторожностью затягивать гидравлические присоединения, подсоединяемые к патрубкам котла

(максимальный момент затяжки 30 Н·м).

11 газовые настенные котлы

Page 12

Fourtech руководство для технического персонала

15. Габаритные размеры котла

Рис.5

110 мм 1.14 120 мм 1.24 - 24

12 газовые настенные котлы

Page 13

Fourtech руководство для технического персонала

16. Установка дымохода и воздуховода

(модели 24 F – 1.24 F – 1.14 F)

Ниже описываются поставляемые в качестве аксессуаров трубы и крепления для котлов с закрытой камерой сгорания и принудительной вытяжкой. Котел специально спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта. При использовании раздельных труб возможно также объединение их на конечном участке специальным коаксиальным наконечником (терминалом).

Используйте крепления, поставляемые только производителем оборудования!

Рис.6

…коаксиальный дымоход (концентрический).

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу (LAS - система). 90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой

крепежный

зажим

Рис.7

Модель

котла

или с 45° изгибом.

Длина (м)

Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды. Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр ее длины.

• 90° изгиб сокращает возможную полную длину

трубы на

• 45° изгиб сокращает возможную полную длину

трубы на 0,5м.

Первый изгиб в 90° не учитывать при подсчете максимально допустимой длины.

1м.

Использовать

ДИАФРАГМУ на

ДЫМОХОДЕ

24 F

1.24 F

1.14 F

0 ÷ 1

1 ÷ 5

ДА

НЕТ

13 газовые настенные котлы

Page 14

Fourtech руководство для технического персонала

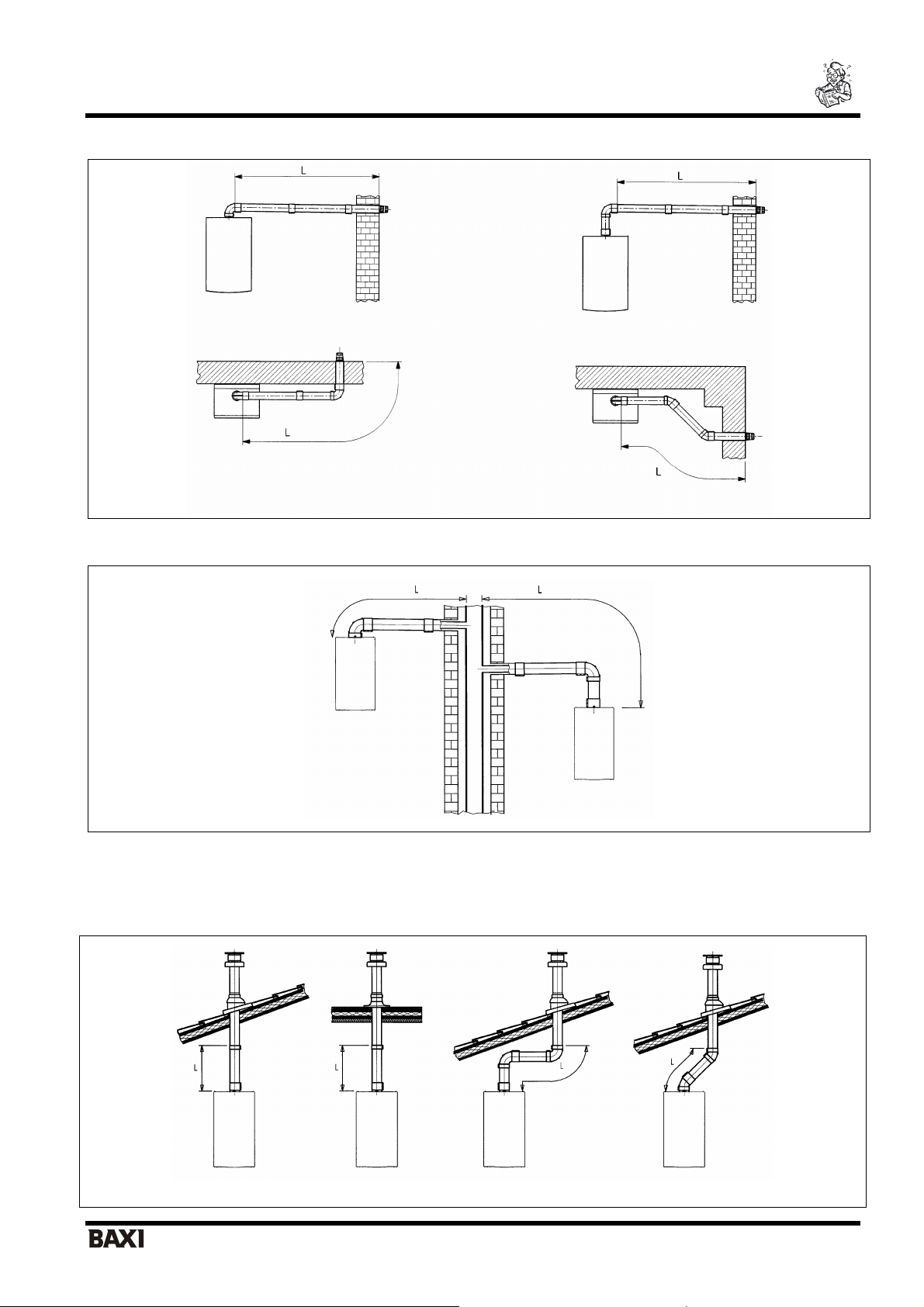

16.1 Варианты горизонтальной установки наконечника дымохода

L max = 5 м L max = 5 м

L max = 4 м

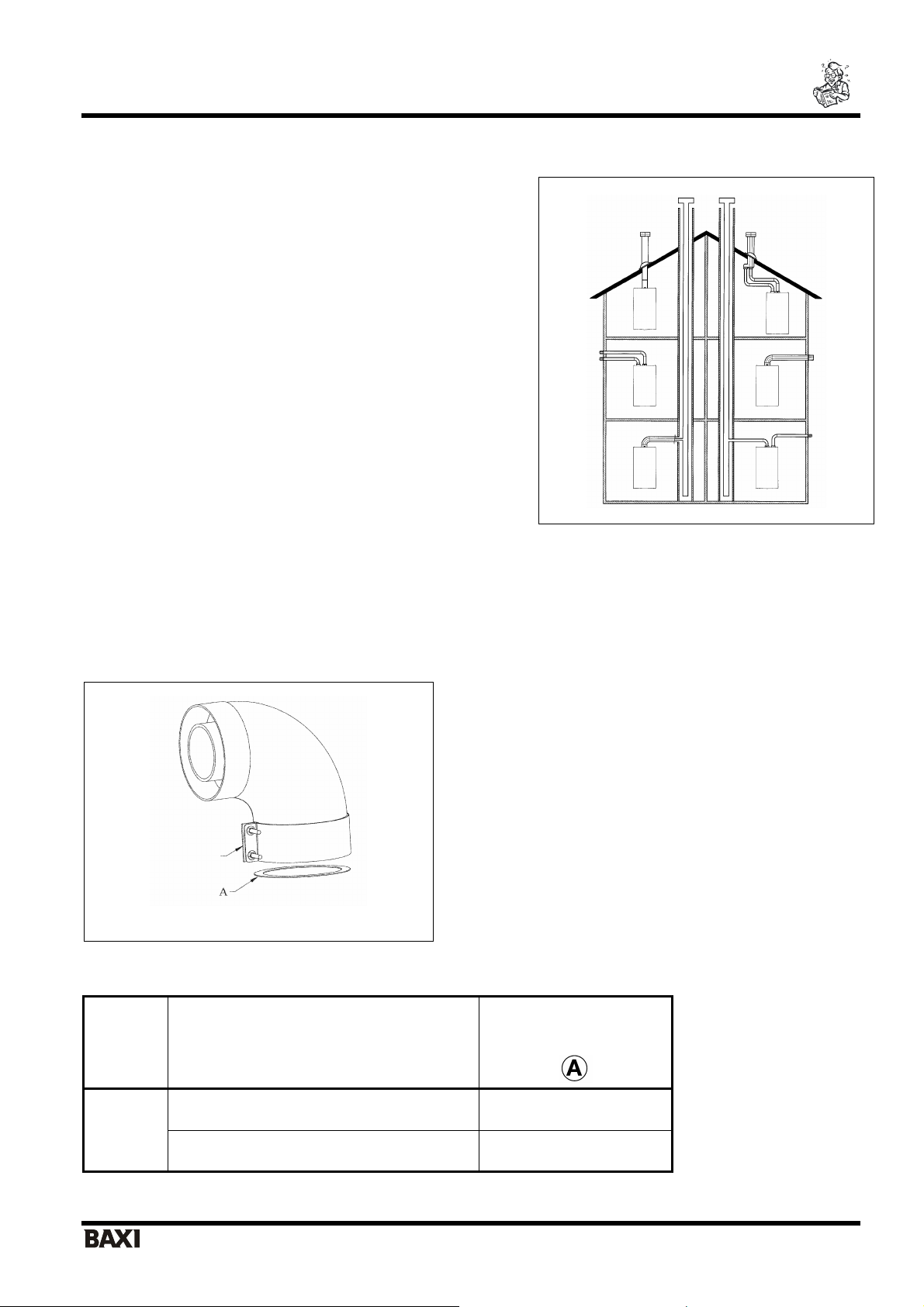

16.2 Варианты установки при присоединении к общему дымоходу (LAS - система)

16.3 Варианты вертикальной установки наконечника дымохода

Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию). Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.

L max = 4 м

14 газовые настенные котлы

L max = 4 м L max = 2 м L max = 3 м

Page 15

Fourtech руководство для технического персонала

…система притока воздуха и отвода продуктов сгорания по двум отдельным трубам.

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход. Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового

Содержание СО

G.20 G.31

7,2 8

4,9 5,5

Модель котла

24 F – 1.24 F

1.14 F

(L1+ L2)

0 ÷4

4 ÷ 18

18 ÷ 30

0 ÷ 4

4 ÷ 30

Положение регулятора

Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

• Колено 90° сокращает максимально возможную длину труб на 0,5 м.

• Колено 45° сокращает максимально возможную длину труб на 0,25 м.

Регулировка проема в трубе забора воздуха

Данная настройка нужна для оптимизации производительности котла и параметров сгорания.

переходник для отвода продуктов сгорания

крепежный зажим

Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода.

Для уменьшения потока воздуха поверните муфту против часовой стрелки, для увеличения потока воздуха поворачивайте ее в обратную

муфта забора воздуха

сторону.

Для оптимальной настройки можно использовать анализатор продуктов сгорания, измеряющий содержание СО

в продуктах сгорания при

максимальной мощности. Если содержание СО2 низкое, подачу воздуха постепенно регулируют, добиваясь содержания СО2, приведенного в таблице. Для правильного подключения и использования анализатора воспользуйтесь прилагаемым к нему руководством

колпака.

Рис.8

15 газовые настенные котлы

Page 16

Fourtech руководство для технического персонала

)

16.4 Габаритные размеры системы притока воздуха и отвода продуктов сгорания по двум отдельным трубам.

16.5 Варианты дымоотводящей системы по раздельным трубам с горизонтальными наконечниками

Обратите внимание! Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на

каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.

L max = 10 м

(L1 + L2

max = 30 м

Важно: При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны находиться на противоположных сторонах здания. Общая длина труб притока воздуха не должна превышать 10 метров.

При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в непосредственной близости от котла.

16.6 Варианты дымоотводящей системы по раздельным трубам с вертикальными наконечниками

L max = 15 м L max = 14 м

Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте прохода трубы сквозь стену здания. Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

16 газовые настенные котлы

Page 17

Fourtech руководство для технического персонала

17. Подключение к электропитанию

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением. Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 8мм.

…доступ к клеммной колодке электропитания.

• двухполюсным выключателем отключите подачу питания к котлу;

• отвинтите два винта, крепящих панель управления к котлу;

• поверните панель управления;

• для доступа к контактам снимите крышку (рис.9).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель предохранителя).

Внимание: убедитесь в

Обозначение клемм:

(L) = фаза, коричневый провод (N) = нейтраль, голубой провод

) = земля, желто-зеленый

( (1) и (2) = клеммы подключения комнатного термостата

соблюдении правильной полярности L(фаза) - N(нейтраль).

3x0.75 мм2 и максимальным диаметром

Рис.9

18. Подсоединение комнатного термостата

• открыть доступ к клеммам подключения электропитания (рис.9), в соответствии с инструкциями, изложенными в

предыдущем параграфе;

• снять перемычку с клемм 1 и 2 клеммной колодки;

• протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от

термостата, к клеммам (1) и (2);

•

включить электропитание котла.

17 газовые настенные котлы

Page 18

Fourtech руководство для технического персонала

19. Порядок перевода котла на другой тип газа и настройки

давления

19.1. ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО ДАВЛЕНИЯ ГАЗА.

• Открутить винт на штуцере (Pb, рис. 10) и присоединить

к штуцеру (Pb) манометр.

• Открыть газовый кран и установить переключатель

режимов (Рис.2) в положение Зима и подождать до включения котла.

• Проверить динамическое входное давление газа

(штуцер Pb, рис. 10). Номинальные давления: 20 мбар для природного газа, 37 мбар для пропана.

Выключить котел и закрыть газовый кран.

•

• Отсоединить манометр и закрутить винт на штуцере Pb.

19.2. НАСТРОЙКА МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ ПОМОЩИ РЕГУЛЯТОРА ДАВЛЕНИЯ

Настройка максимального давления

• Открутить винт на штуцере Ра (рис. 10) и присоединить

к штуцеру Ра манометр.

• Открыть газовый кран и установить переключатель

режимов (Рис.2) в положение Зима и подождать до включения котла. Убедиться, что котел работает на максимальной мощности.

• Проверить давление газа на горелке согласно таблице 1

для соответствующей типа газа. При необходимости снять крышку модулятора и поворачивать латунный винт (винт а, рис.11) до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.

Настройка минимального давления

• Отсоединить провод питания модулятора. Котел

перейдет в режим минимальной мощности. Проверить давление газа соответствующей модели котла и соответствующего типа газа. При необходимости и поворачивать винт (винт b, рис.11) до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.

• Присоединить на место провод питания модулятора и

установить на место крышку модулятора.

• Выключить котел

• Отсоединить манометр и закрутить винт на штуцере

модели котла и соответствующего

на горелке согласно таблице 1 для

и закрыть газовый кран.

клапан Honeywell

модель VK 4105 M

модель SIGMA 845

Рис. 10

клапан SIT

18 газовые настенные котлы

Page 19

Fourtech руководство для технического персонала

19.3. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА

Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами обслуживающей организации.

Для перевода котла на другой тип газа необходимо выполнить следующие операции:

• Открыть и снять переднюю панель котла.

• Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора

с использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для нужного типа газа

• Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в

параграфе 21.

• Выполнить все операции по настройкам давления газа, указанные в § 19.1 и 19.2.

• Закрыть электрическую коробку.

• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.

• Установить на место переднюю панель.

Заключительные проверки

• Закройте панель управления.

• Уберите манометры и закройте точки отбора давления.

• Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.

• Установите на место переднюю панель.

клапан Honeywell

клапан Sit

Рис.11

Таблица 1. Параметры форсунок

24 – 1.24 24F – 1.24 F

Тип газа G20 G31 G20 G31

Диаметр форсунок (мм) 1,18 0,77 1,28 0,77

Давление на горелке (мбар*)

минимальная мощность

Давление на горелке (мбар*)

максимальная мощность

Число форсунок 13

1.14 1.14 F

Тип газа G20 G31 G20 G31

Диаметр форсунок (мм) 1,18 0,77 1,18 0,77

Давление на горелке (мбар*)

минимальная мощность

Давление на горелке (мбар*)

максимальная мощность

Число форсунок 10

2,5 5,4 2,0 5,7

13,1 29,3 11,2 32,6

1,8 4,0 2,0 4,2

8,8 17,7 8,5 19,1

19 газовые настенные котлы

Page 20

Fourtech руководство для технического персонала

Таблица 2. Потребление газа (при 15°С, 1013 мбар)

24 – 1.24 24F – 1.24 F

Тип газа G20 G31 G20 G31

При макс. давлении 2,78 м3/ч 2,04 кг/ч 2,73 м3/ч 2,00 кг/ч

При мин. давлении 1,12 м3/ч 0,82 кг/ч 1,12 м3/ч 0,82 кг/ч

Теплотворная способность 34,02 МДж/м3 46,3 МДж/кг 34,02 МДж/м3 46,34 МДж/кг

1.14 1.14 F

Тип газа G20 G31 G20 G31

При макс. давлении 1,63 м3/ч 1,20 кг/ч 1,60 м3/ч 1,17 кг/ч

При мин. давлении 0,75 м3/ч 0,55 кг/ч 0,75 м3/ч 0,55 кг/ч

Теплотворная способность 34,02 МДж/м3 46,3 МДж/кг 34,02 МДж/м3 46,34 МДж/кг

20. Вывод информации на дисплей котла.

Для вывода информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 5 сек кнопку «i».

Внимание: когда активна функция «INFO» на дисплее (рис.12) появляется надпись «А00», которая сменяется значением температуры на подаче котла.

Рис.12

• нажимать кнопки

(+/-), чтобы вывести на дисплей значения следующих параметров:

А00: действующее значение (ºС) температуры горячей бытовой воды (система ГВС); А01: значение (ºС) температуры на улице (при подсоединенном датчике уличной температуры); А02: значение (%) силы тока на модуляторе (100% = 230мА для метана, 100% = 310 мА для сжиженного газа); А03: значение (%) мощности (MAX R); А04: заданное значение (ºС

) температуры на подаче в систему отопления;

А05: действующее значение (ºС) температуры воды на подаче в систему отопления; А06: заданное значение (ºС) температуры горячей бытовой воды; А07: значение % уровня пламени (0 – 100%); А08: значение (л/мин х 10) расхода горячей бытовой воды; А09: последняя ошибка, обнаруженная в работе котла.

• функция “INFO” остается

активной в течение 3 мин. Для выхода из данного режима раньше этого времени

нажимать не менее 5 сек кнопку «i» или отключить электропитание котла.

20 газовые настенные котлы

Page 21

Fourtech руководство для технического персонала

21. Установка параметров.

Для установки параметров котла нажимать одновременно не менее 6 сек кнопку (- Когда функция активна, на дисплее появится надпись «F01», которое сменяется значением выбранного параметра.

Изменение параметров:

• для просмотра параметров действовать кнопками +/- ;

• для изменения единичного параметра действовать кнопками +/-

;

• для запоминания измененного значения параметра нажать кнопку , на дисплее появится надпись «МЕМ»;

• для выхода из функции без запоминания нажать кнопку «i» , на дисплее появится надпись «ESC».

Описание параметров

Значение, установленное на заводе

24 F 1.24 F – 1.14 F 24 1.24 – 1.14

F01

F02

F03

F04/ F05

F06

F07

F08

F09 F10

F11

F12

Тип котла: 10 - с закрытой камерой сгорания - 20 - с открытой камерой

сгорания

Тип используемого газа: 00 = природный газ (метан) - 01 = сжиженный газ (пропан)

Гидравлическая система

00 = двухконтурный котел 03 = котел с внешним бойлером 04 = одноконтурный котел (только отопление)

Установка программируемых реле 1 и 2 (00 = отсутствуют сопутствующие функции - См. инструкции по

эксплуатации)

Установка максимальной температуры (°С) системы отопления 00 = 85°С - 01 = 45°С

Конфигурация входного устройства датчика приоритета контура ГВС (См. инструкции по эксплуатации)

Максимальная полезная мощность системы отопления (0 -

100%)

Максимальная полезная мощность системы ГВС (0 - 100%)

Минимальная полезная мощность системы отопления (0 -

100%)

Время ожидания горелки между двумя включениями (00 - 10 мин) - 00=10 сек

Диагностика (См. инструкции по эксплуатации)

10 10 20 20

00 04 00 04

)и кнопку (- . )

00 или 01

100

- -

21 газовые настенные котлы

Page 22

Fourtech руководство для технического персонала

22. Устройства регулирования и предохранительные устройства

Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:

• Датчик тяги (пневмореле) (в моделях 24 F – 1.24 F – 1.14 F)

Данное устройство обеспечивает включение основной горелки при условии исправной работы вытяжного дымохода. Пневмореле отключает основную горелку при следующих неисправностях:

- загорожен выход дымохода;

- засорена трубка Вентури;

- не работает вентилятор; контакта между трубкой Вентури и датчиком тяги,

- нет

котел остается в режиме ожидания, на дисплей выводится код неисправности Е03 (см. таблицу главы 10).

• Термостат – датчик тяги (модели 24 – 1.24 – 1.14) данное устройство расположено в левой части вытяжного

колпака, и перекрывает подачу газа к основной горелке, если засорился дымоход или нет тяги по другой причине. При этом котел останавливается, на дисплей выводится код неисправности Е03 (см. таблицу главы 10). После устранения причины, вызвавшей блокировку, возможно повторное включение,

Запрещается отключать данное предохранительное устройство!

• Термостат перегрева - благодаря датчику, установленному на выходной трубе первичного теплообменника, в

случае перегрева воды первичного контура прекращается подача газа в горелку. При этом котел останавливается. После устранения причины, вызвавшей блокировку, возможно повторное включение, нажимая

не менее 2 сек на кнопку

Запрещается отключать данное предохранительное устройство!

• Датчик ионизации пламени.

Электрод для определения наличия пламени, расположенный с правой части горелки, гарантирует безопасность работы и блокирует котел при нарушении подачи газа или неполном горении основной горелки. В данных условиях котел блокируется после 3 попыток запуска.

Для восстановления нормальной работы котла нажимать не менее 2 сек на кнопку

• Гидравлический прессостат.

Данное устройство позволяет включить основную горелку, только если давление в системе выше 0,5 бар.

• Постциркуляция насоса контура отопления

Постциркуляция насоса, контролируемая электронной системой управления котла, продолжается 3 мин, когда котел находится в режиме обогрева и осуществляется при каждом выключении горелки по сигналу комнатного термостата.

• Постциркуляция насоса контура ГВС

Постциркуляция насоса, контролируемая электронной системой управления котла, продолжается 30 сек, когда котел находится в режиме приготовления бытовой горячей воды и осуществляется в контуре ГВС при каждом выключении горелки по сигналу датчика.

• Устройство защиты от замерзания (контуры отопления и ГВС)

Электронная система управления котла имеет функцию защиты «от замерзания» в контуре отопления и ГВС, которая при температуре воды на подаче ниже 5°С включает горелку до достижения на подаче температуры, равной 30°С. Данная функция работает, если к котлу подключено электричество, кран подачи газа системе соответствует предписанному.

• Отсутствие циркуляции воды в первичном контуре (возможная блокировка насоса)

В случае отсутствия или недостаточности циркуляции воды в первичном контуре, работа котла останавливается и дисплее котла выводится код неисправности Е25 (см. главу 10)

• Защита от блокировки насоса

Если котел не работает в течение 24 часов подряд на контур отопления, насос включается автоматически на 10 сек. Данная функция работает, если к котлу подключено электричество.

• Защита от блокировки трехходового клапана.

Если котел не работает на контур отопления в течение 24 часов подряд, трехходовый клапан осуществляет одно полное переключение. Данная функция работает, если к котлу подключено электричество.

нажимая не менее 2 сек на кнопку

открыт и если давление в

22 газовые настенные котлы

Page 23

Fourtech руководство для технического персонала

• Водяной сбросной клапан системы отопления - настроен на давление 3 бар и установлен в системе

отопления.

Сбросной клапан должен быть присоединен к дренажной системе через воронку. Категорически воспрещается использовать его для слива воды из системы отопления.

Примечание: В случае поломки датчика температуры NTC системы ГВС производство горячей санитарной воды, тем не менее, продолжается. В этом случае контроль температуры осуществляется посредством датчика на подаче.

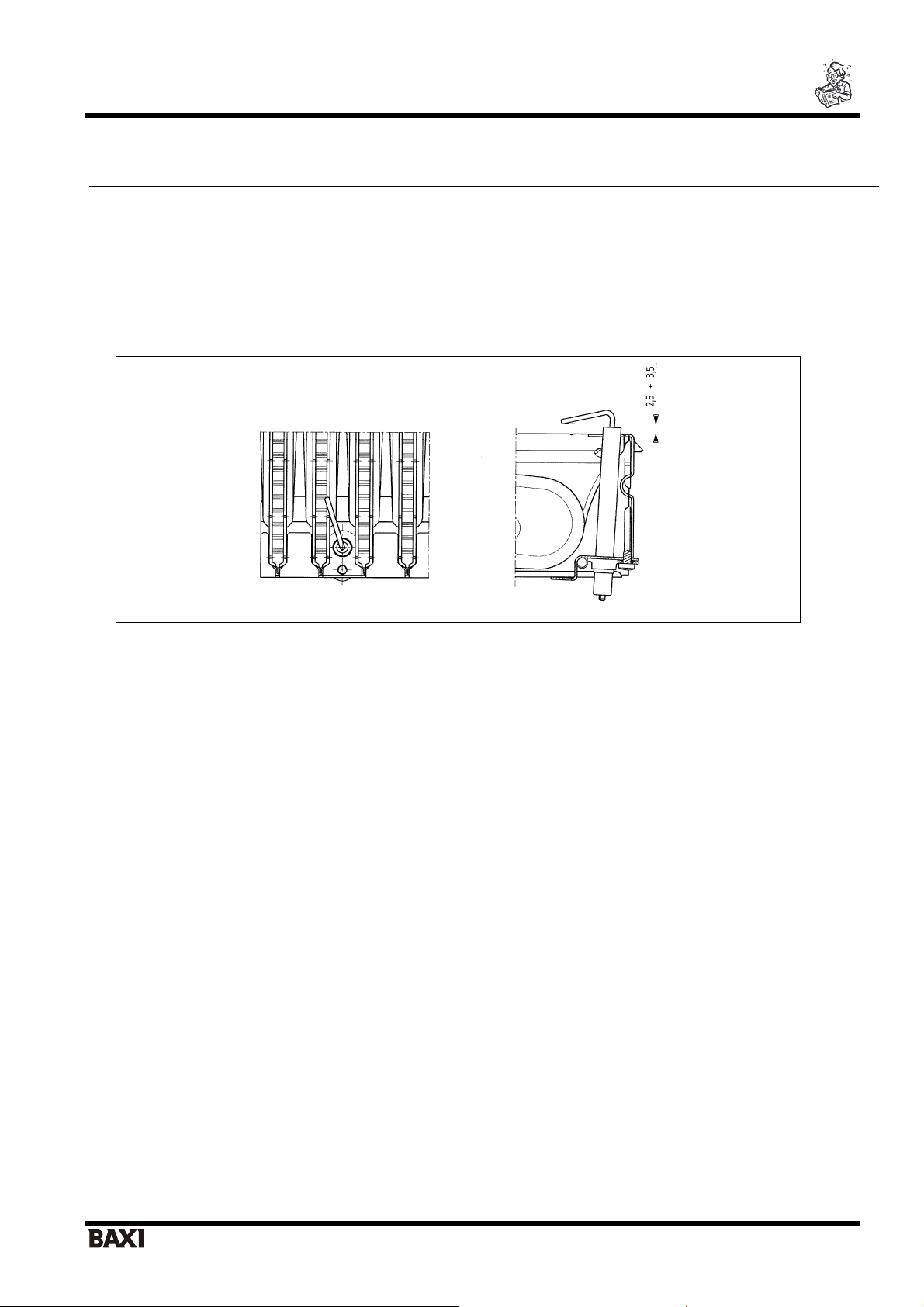

23. Расположение электрода зажигания и электрода-датчика пламени.

Рис.13

24. Контроль отходящих газов

При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на коаксиальной входной муфте. Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим нормам. Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом воздухе В точках замера определяют:

• температуру продуктов сгорания

• содержание кислорода (О

• содержание окиси углерода (СО)

Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.

Примечание: для регулирования максимальной мощности смотри главу 19.

Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на расстоянии от котла, равном двум внутренним диаметрам трубы. В точке замера определяют:

• температуру продуктов сгорания

• содержание кислорода (О2) или, наоборот, двуокиси углерода (СО2)

• содержание окиси углерода (СО)

Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел. Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано, чтобы избежать просачивания продуктов сгорания при нормальной работе.

при использовании коаксиальной системы труб.

) или, наоборот, двуокиси углерода (СО2)

23 газовые настенные котлы

Page 24

Fourtech руководство для технического персонала

(

)

25. Характеристики расход/напор

Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной системе. Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной системе воздух. Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.

м вод. ст.

Напо

График 1

Расход (л/час)

26. Присоединение датчика уличной температуры

Из проводов, которые выходят из приборного щитка, два провода КРАСНОГО цвета оснащены изолированными ножевыми контактами Подсоединить датчик уличной температуры к данным проводам.

При подсоединенном датчике уличной температуры с помощью кнопок +/- коэффициент дисперсии Kt (график 2).

можно установить заданный

T T. График 2

= температура воды на подаче в систему отопления

= температура наружного воздуха

27. Присоединение внешнего бойлера

(для моделей 1.24 F – 1.24 – 1.14 F – 1.14)

Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.

ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА.

К котлам моделей 1.24 F – 1.24 – 1.14 F – 1.14 может быть присоединен внешний бойлер. При выполнении гидравлического присоединения руководствуйтесь гидравлической схемой, приведенной на рис.15. Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки М2. Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера. Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления

+/-

котла с помощью кнопок

24 газовые настенные котлы

Page 25

Fourtech руководство для технического персонала

Условные обозначения

UB – бойлер UR – система центрального отопления V3V –трехходовый клапан M2 – клеммная колодка SB – датчик приоритета для контура ГВС MR – подача в систему отопления MB – подача в бойлер RR – возврат из систем отопления / ГВС

Рис. 14

25 газовые настенные котлы

Page 26

Fourtech руководство для технического персонала

28. Ежегодное техническое обслуживание.

Для правильной и надежной работы котла необходимо ежегодно проверять:

• внешний вид и непроницаемость прокладок газового контура и камеры сгорания;

• состояние и правильное положение электрода зажигания и электрода-датчика пламени;

• состояние горелки и ее крепление к алюминиевому фланцу;

• отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос

• правильную настройку газового клапана;

• давление в системе отопления;

• давление в расширительном баке;

• правильную работу вентилятора;

• отсутствие загрязнений внутри дымохода и воздуховода.

ВНИМАНИЕ

Перед проведением любых работ убедитесь, что котел отключен от электропитания. По завершению технического осмотра установить параметры работы котла в начальные позиции.

;

Рис.16

ВНИМАНИЕ:

Будьте очень внимательны во время демонтажа гидравлической группы. Не используйте острые инструменты, не прикладывайте чрезмерные усилия, снимая фиксирующие зажимы.

26 газовые настенные котлы

Page 27

Fourtech руководство для технического персонала

29. Очистка фильтров.

Фильтр на входе холодной воды системы ГВС и фильтр на обратке системы отопления располагаются внутри специальных съемных картриджей. Картридж с фильтром системы отопления располагается на возврате из системы (рис.16 F), картридж с фильтром системы ГВС располагается на входе холодной воды (рис. 16Е). Для очистки фильтров действовать следующим образом:

• отключить

• закрыть кран на подаче в систему ГВС;

• слить воду из системы отопления, открыв кран А (рис.16);

• снять зажим (1-Е/F) фильтра как показано на рисунке и действуя осторожно, не прикладывая излишних усилий,

вынуть картридж (2-Е/F), содержащий фильтр;

• для того, чтобы вынуть картридж с фильтром системы отопления трехходового клапана (1-2G – рис.16);

• очистите фильтры от возможных загрязнений;

• вставьте фильтры в картриджи и установите на свои места, аккуратно закрепив зажимами;

• для замены датчика NTC контура ГВС смотри рис. 16D.

Внимание: При замене или чистке кольцевых прокладок «О-типа» в гидравлическом блоке не смазывайте их маслом. Смазывайте их только специальными средствами типа «Molykote 111».

Внимание: Проверьте, чтобы параметр F03 = 3 (параграф 21).

ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.24 F – 1.24 – 1.14 F – 1.14).

Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции о подсоединении трехходового клапана смотри в руководствах, прилагаемых к комплекту.

электропитание котла;

, необходимо вначале снять мотор

30. Очистка от известкового налета в системе ГВС

Очистка системы ГВС может быть осуществлена без демонтажа вторичного теплообменника, если заранее был установлен специальный кран (поставляется отдельно) на выходе горячей санитарной воды.

Для очистки системы ГВС необходимо:

• Перекрыть кран на входе холодной воды в систему ГВС;

• Слить воду из системы ГВС при помощи специального крана;

• Перекрыть

• Снять зажим 1Е (рис.16);

• Снять фильтр (2Е рис.16).

При отсутствии специального крана необходимо демонтировать вторичный теплообменник, как описано в следующем параграфе, и очистить его отдельно. Рекомендуем очистить от известкового налета также датчик NTC системы ГВС и место его расположения ( рис.16 D). Для очистки вторичного теплообменника

AL.

кран выхода горячей санитарной воды;

или контура ГВС рекомендуем использовать Cillit FFW-AL и Benckiser HF-

31. Демонтаж вторичного теплообменника

Пластинчатый теплообменник системы ГВС сделан из нержавеющей стали и легко снимается при помощи отвертки следующим образом:

• если возможно, слейте воду только из котла через сливной кран;

• слейте воду из системы ГВС;

• перекройте кран на входе холодной воды;

• отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (рис.16В).

27 газовые настенные котлы

Page 28

Fourtech руководство для технического персонала

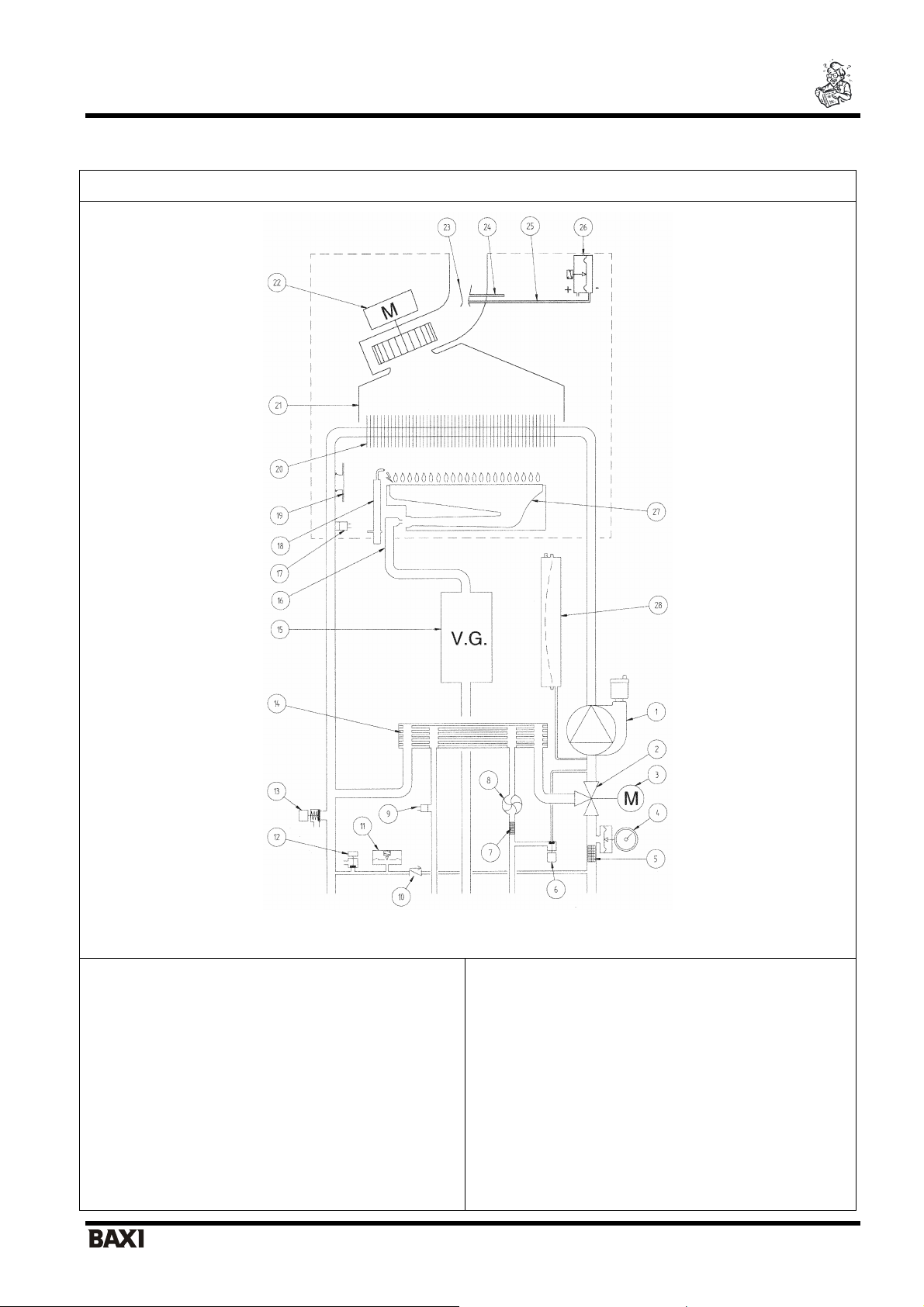

32. Функциональные схемы

24 F

Рис.17

подача в

систему

отопления

выход

горячей

воды

Обозначения: 1 - насос с автоматическим воздухоотводчиком 2 - трехходовой клапан 3 - мотор трехходового клапана 4 - манометр 5 - съемный фильтр на обратке контура отопления 6 - кран заполнения системы отопления 7 - съемный фильтр на входе контура ГВС 8 - датчик приоритета контура ГВС 9 - датчик температуры (тип NTC) контура ГВС 10 - запорный клапан на автоматическом байпасе 11 - гидравлический прессостат 12 - кран слива воды из котла 13 - сбросной предохранительный клапан (3 бар) 14 - пластинчатый теплообменник системы ГВС

28 газовые настенные котлы

газ

холодной

подача

воды

возврат из

системы

отопления

15 - газовый клапан 16 - рампа подачи газа с форсунками 17 - датчик температуры (тип NTC) контура отопления 18 - электрод зажигания/контроля пламени 19 - термостат перегрева 20 - первичный теплообменник 21 - дымовой колпак 22 - вентилятор 23 - устройство Вентури 24 - точка положительного давления 25 - точка отрицательного давления 26 - пневмореле – датчик тяги 27 - горелка 28 - расширительный бак

Page 29

Fourtech руководство для технического персонала

подача в

систему

отопления

выход

горячей

воды

Рис.18

Обозначения:

1 - насос с автоматическим воздухоотводчиком 2 - трехходовой клапан 3 - мотор трехходового клапана 4 - манометр 5 - съемный фильтр на обратке контура отопления 6 - кран заполнения системы отопления 7 - съемный фильтр на входе контура ГВС 8 - датчик приоритета контура ГВС 9 - датчик температуры (тип NTC) контура ГВС 10 - запорный клапан на автоматическом

байпасе

11 - гидравлический прессостат 12 - кран слива воды из котла

29 газовые настенные котлы

газ

холодной

подача

воды

возврат из

системы

отопления

13 - сбросной предохранительный клапан (3 бар) 14 - пластинчатый теплообменник системы ГВС 15 - газовый клапан 16 - рампа подачи газа с форсунками 17 - датчик температуры (тип NTC) контура отопления 18 - электрод зажигания/контроля пламени 19 - термостат перегрева 20 - первичный теплообменник 21 - дымовой колпак 22 - термостат – датчик тяги 23 - горелка 24 - расширительный бак

Page 30

Fourtech руководство для технического персонала

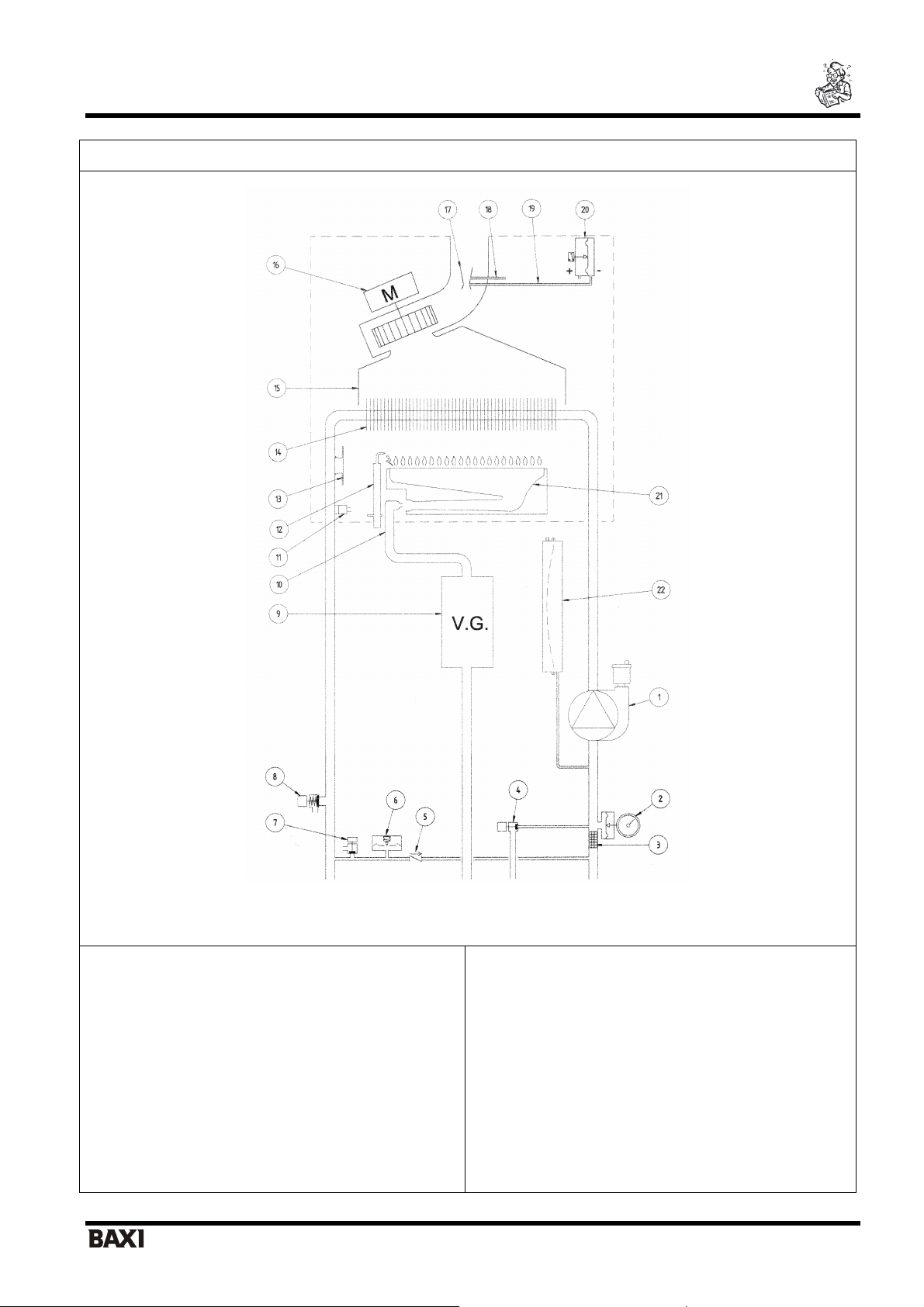

1.24 F – 1.14 F

Рис.19

подача в

систему

отопления

Обозначения:

1 - насос с автоматическим воздухоотводчиком 2 - манометр 3 - съемный фильтр на обратке контура отопления 4 - кран заполнения системы отопления 5 - запорный клапан на автоматическом байпасе 6 - гидравлический прессостат 7 - кран слива воды из котла 8 - сбросной предохранительный клапан (3 бар) 9 - газовый клапан 10 - рампа подачи газа с форсунками 11 - датчик температуры (тип NTC) контура отопления

30 газовые настенные котлы

газ

подача

холодной

воды

возврат из

системы

отопления

12 - электрод зажигания/контроля пламени 13 - термостат перегрева 14 - первичный теплообменник 15 - дымовой колпак 16 - вентилятор 17 - устройство Вентури 18 - точка положительного давления 19 - точка отрицательного давления 20 - пневмореле – датчик тяги 21 - горелка 22 - расширительный бак

Page 31

Fourtech руководство для технического персонала

1.24 – 1.14

Рис.20

подача в

систему

отопления

Обозначения:

31 газовые настенные котлы

газ

подача

холодной

воды

возврат из

системы

отопления

10 - рампа подачи газа с форсунками 11 - датчик температуры (тип NTC) контура отопления 12 - электрод зажигания/контроля пламени 13 - термостат перегрева 14 - первичный теплообменник 15 - дымовой колпак 16 - термостат – датчик тяги 17 - горелка 18 - расширительный бак

Page 32

Fourtech руководство для технического персонала

асос

регр

дра

рессоста

ор

33. Схемы электрических соединений.

24 F

Электрод зажигания/

оля пламени

конт

Термостат

Трехходовый

клапан

Цвет проводов: С = голубой М = коричневый

N = черный R = красный G/V = желтый/зеленый B = белый V = зеленый

комнатный термостат/

истанционное управление

Вентилят

датчик уличной температуры

Датчик

температуры

(NTC) системы

отопления

Термостат

ева

пе

Ги

Датчик

температуры

(NTC) ГВС

влический п

Пневмореле–

атчик тяги

Датчик

приоритета

системы ГВС

32 газовые настенные котлы

Page 33

Fourtech руководство для технического персонала

асос

регр

дравличес

рессоста

Электрод зажигания/

оля пламени

конт

Термостат

Трехходовый

клапан

Цвет проводов: С = голубой М = коричневый

N = черный R = красный G/V = желтый/зеленый B = белый V = зеленый

комнатный термостат/

истанционное управление

датчик уличной температуры

Датчик

температуры

(NTC) системы

отопления

Датчик

приоритета

системы ГВС

Термостат

ева

пе

Ги

Датчик

температуры

(NTC) ГВС

кий п

Термостат–

атчик тяги

33 газовые настенные котлы

Page 34

Fourtech руководство для технического персонала

асос

регр

дра

рес

соста

ор

1.24 F – 1.14 F

Электрод зажигания/

оля пламени

конт

Термостат

Клеммная

ка М2

коло

Цвет проводов: С = голубой М = коричневый

N = черный R = красный G/V = желтый/зеленый B = белый V = зеленый

комнатный термостат/

истанционное управление

Вентилят

датчик уличной температуры

Датчик

температуры

(NTC) системы

отопления

Термостат пе

ева

Ги

влический п

Пневмореле–

атчик тяги

34 газовые настенные котлы

Page 35

Fourtech руководство для технического персонала

асос

регр

дра

рессоста

1.24 – 1.14

Электрод зажигания/

оля пламени

конт

Термостат

Клемная

ка М2

коло

Цвет проводов: С = голубой М = коричневый

N = черный R = красный G/V = желтый/зеленый B = белый V = зеленый

комнатный термостат/

истанционное управление

датчик уличной температуры

Датчик

температуры

(NTC) системы

отопления

Термостат

пе

ева

Ги

влический п

Термостат–

атчик тяги

35 газовые настенные котлы

Page 36

Fourtech руководство для технического персонала

34. Выписка из Норм и Правил ЕС для газовых котлов

Установка, тех. обслуживание и эксплуатация газовых котлов в Италии регламентируются нормами UNI-CIG n. 7129 и UNI-CIG

n. 7131, выписку из которых мы предлагаем Вашему вниманию:

Сечения труб, составляющих газовую систему, должны обеспечивать подачу газа в нужном объеме для удовлетворения максимального запроса, с ограничением потери давления между счетчиком и любым используемым устройством не более:

• 1,0 мбар для природного газа

• 2,0 мбар для сжиженного газа

Трубы, составляющие стационарную часть системы, должны быть стальными, медными или полиэтиленовыми

Установка системы

Запрещается установка газовых систем с относительной плотностью газа более 0,80 (тяжелее воздуха) в помещениях с полом ниже уровня земли. Трубы могут быть установлены на виду, в специальных каналах или под землей. Не допускается установка газовых труб в контакте с водопроводными трубами. Запрещается использование газовых труб в качестве заземлителей, проводников заземления и электрических систем и устройств, в том числе телефона. Также запрещается установка газовых труб в дымоходах, в системе мусоропровода, в шахте лифта, а также в пространствах электро- и телефонных систем. В верхней части любого отвода от используемого устройства, т.е. в верхней части любой гибкой или жесткой подводки соединения устройства При установке счетчика вне помещения необходимо установить аналогичный кран непосредственно в месте установки. Баллоны со сжиженным газом должны быть установлены на удалении от источников тепла для защиты баллонов от прямого воздействия тепла и предотвращения нагрева выше 50 Баллоны со сжиженным газом могут быть установлены только в хорошо проветриваемых помещениях (за счет окон, дверей и пр.). В любом жилом помещении с кубатурой до 20 м помещениях с кубатурой до 50 м баллонов с суммарным содержанием более 50 кг должна проводиться вне помещения.

Установка устройств

Установщик должен проверить, что используемое устройство настроено на работу с данным типом газа. Стационарные устройства должны быть присоединены к системе при помощи жесткой металлической трубы или гибкой подводки

из нержавеющей стали.

Котлы с принудительной вентиляцией.

Выписка из Норм и Правил ЕС UNI 7129 (январь 1992г.) Газовое оборудование для домашнего использования, подключенное к газовой сети. Проектирование, установка и эксплуатация.

Стальные трубы могут быть без сварки или сварены вдоль. Присоединения стальных труб могут быть выполнены с

а)

использованием патрубков с резьбой, соответствующим нормам UNI ISO 7/1, или при помощи контактной сварки плавлением. Патрубки и специальные части должны быть выполнены из стали или из ковкого чугуна. Категорически запрещается использование в качестве изоляционного материала на основе сурика

b) Медные трубы по своим качественным характеристикам и размерам должны соответствовать нормам UNI 6507. Для

подземных медных трубопроводов минимальная толщина трубы = 2,0 мм. Присоединения медных труб должны быть выполнены при помощи контактной сварки или электросварки, а также путем механического присоединения, при этом необходимо помнить, что последний способ не допускается для труб проложенных по специальным каналам, и подземных трубопроводов.

с) Полиэтиленовые трубы, предназначенные исключительно для подземных трубопроводов, по своим качественным

характеристикам должны соответствовать нормам UNI ISO 4437, с минимальной толщиной трубы = 3,0 мм. Патрубки и специальные части полиэтиленовых труб должны быть выполнены также из полиэтилена. Присоединения должны проводиться методом контактной сварки плавлением или при помощи нагретых электрической сварки плавлением.

с системой, на виду и в легко доступном месте, должен быть установлен отсечной кран.

°С.

может быть установлено не более двух баллонов с общим содержанием 30 кг. Установка

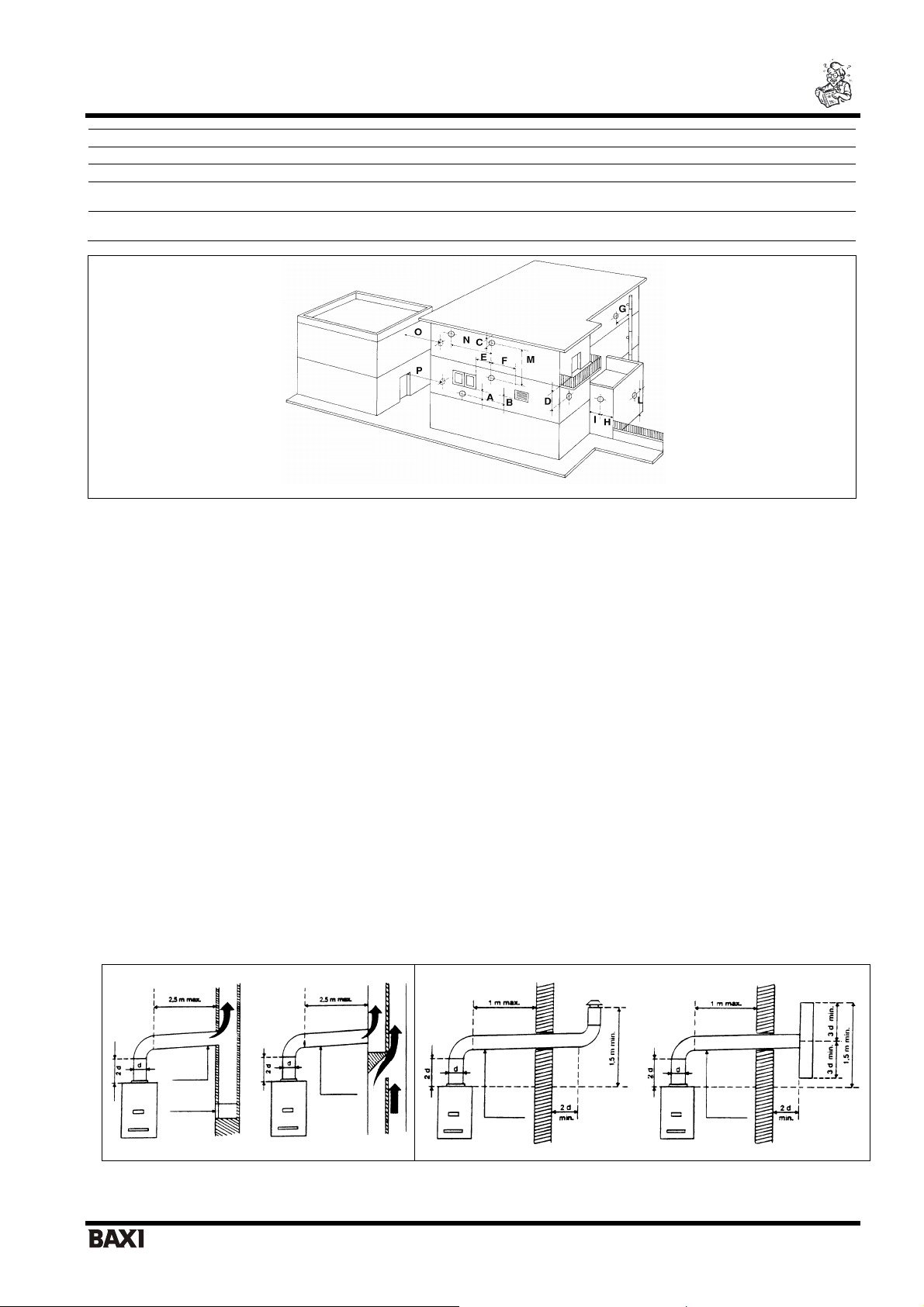

Местоположение наконечника (вывода) трубы

Под окном A 600 Под вентиляционным отверстием B 600 Под водостоком C 300 Под балконом D 300 От окна E 400 От вентиляционного отверстия F 600 От водосточных труб вертикальных или горизонтальных G 300 От угла здания H 300 От ниши в здании I 300

может быть установлено не более одного баллона с содержанием 15 кг. В

Размер,

показанный на

рисунке

и подобных веществ.

элементов, а также методом

защитных проводников

Расстояние в мм

(для приборов мощностью

от 16 до 35 кВт)

36 газовые настенные котлы

Page 37

Fourtech руководство для технического персонала

От уровня земли L 2500 Между двумя вертикальными наконечниками труб M 1500 Между двумя горизонтальными наконечниками труб N 1000 От другой стены, на которой в радиусе 3 м от отверстия для выхода дыма нет

других отверстий для выхода продуктов сгорания и наконечников труб. Как указано в пункте “О”, но в радиусе 3м от отверстия для выхода дыма имеются другие отверстия для выхода продуктов сгорания и наконечники труб.

O 2000

P 3000

Отвод продуктов сгорания

Газовые устройства, снабженные патрубком газоотводной трубы, должны быть присоединены напрямую к эффективному дымоходу: только при отсутствии дымохода допускается отвод продуктов сгорания непосредственно из помещения.

Присоединение к дымоходу (рис. А) должно быть осуществлено с соблюдением следующих норм:

• присоединение должно быть герметично и выполнено из материалов, способных выдержать нормальные

нагрузки и устойчивых к воздействию тепла, продуктов сгорания и их агрессивных конденсатов;

• присоединение должно иметь не более трех перемен направления, включая присоединительный патрубок дымохода, с

внутренними углами более 90°. Изменения направления должны быть выполнены исключительно при помощи специальных колен;

• ось конечного участка присоединения должна быть перпендикулярна внутренней

• сечение по всей длине присоединения должно быть не менее сечения выходной трубы устройства;

• в присоединении должны отсутствовать отсечные устройства (заглушки).

При прямом отводе продуктов сгорания из помещения (рис. В) не допускается более двух изменений направления.

стене, противоположной дымоходу;

механические

Вентиляция помещений

В помещении, где установлены газовые устройства, должна быть обеспечена обязательная подача воздуха в количестве, необходимом для нормального горения газа и вентиляции помещения. Подача воздуха должна осуществляться напрямую через:

• стационарные вентиляционные отверстия, выполненные на стенах помещения и выходящие наружу;

• вентиляционных каналов, отдельных или разветвленных.

Вентиляционные отверстия на внешних стенах помещения a) иметь общее свободное сечение прохода не менее 6 см b) иметь конструкцию, обеспечивающую беспрепятственное поступление воздуха, как с внешней, так и с внутренней стороны

стены;

c) вентиляционные отверстия должны быть защищены, например, решетками, металлической сеткой и т.д., с сохранением при этом

полезного сечения, указанного выше;

d) вентиляционные отверстия должны быть расположены приблизительно на уровне пола, при этом они не должны

устройств отвода продуктов сгорания; в случае, если такое положение вентиляционных отверстий окажется невозможно, необходимо увеличить сечение соответствующих отверстий не менее, чем на 50%".

Рис. А

должны отвечать следующим требованиям:

на каждый кВт тепловой мощности при минимальной установке 100 см2;

мешать работе

Рис. Б

37 газовые настенные котлы

Page 38

Fourtech руководство для технического персонала

35. Технические данные

Модель FOURTECH 24 F 1.24 F 1.14 F 24 1.24 1.14

Категория

2H3P

Максимальная потребляемая тепловая мощность кВт 25,8 25,8 15,1 26,3 26,3 15,4

Минимальная потребляемая тепловая мощность кВт 10,6 10,6 7,1 10,6 10,6 7,1

Максимальная полезная тепловая мощность

Минимальная полезная тепловая мощность

КПД согласно 92/42/ СЕЕ -

кВт 24 24 14 24 24 14

ккал/час 20.600 20.600 12.040 20.600 20.600 12.040

кВт 9,3 9,3 6,0 9,3 9,3 6,0

ккал/час 8.000 8.000 5.160 8.000 8.000 5.160

     

Максимальное давление в системе отопления бар 3 3 3 3 3 3 Объем расширительного бака л 6 6 6 6 6 6 Давление в расширительном баке бар 0,5 0,5 0,5 0,5 0,5 0,5 Максимальное входное давление холодной воды бар 8 - - 8 - Минимальное давление в контуре ГВС бар 0,15 - - 0,15 - Минимальный расход воды в контуре ГВС л/мин 2,0 - - 2,0 - Количество горячей воды при ΔT=25°С л/мин 13,7 - - 13,7 - Количество горячей воды при ΔT=35°С л/мин 9,8 - - 9,8 - Количество горячей воды согласно EN 625 л/мин 10,7 - - 10,7 - Тип С12 - С32 - С42 - С52 - С82 -В22 В

11BS

Диаметр коаксиального дымохода мм 60 60 60 - - -

Диаметр коаксиального воздуховода мм 100 100 100 - - -

Диаметр раздельного дымохода мм 80 80 80 - - -

Диаметр раздельного воздуховода мм 80 80 80 - - -

Диаметр дымохода мм - - - 120 120 110

Максимальный расход отходящих газов кг/сек 0,014 0,014 0,012 0,020 0,020 0,014

Минимальный расход отходящих газов кг/сек 0,014 0,014 0,012 0,018 0,018 0,013

Максимальная температура отходящих газов °C 146 146 115 110 110 99

Минимальная температура отходящих газов °C 116 116 100 85 85 83

Класс NO

3 3 3 3 3 3

Тип газа Природный G20 или сжиженный G31 Номинальное давление подачи природного газа G 20

(метан) Номинальное давление подачи сжиженного газа G31 (пропан)

мбар 20 20 20 20 20 20

мбар 37 37 37 37 37 37

Напряжение электропитания В 230 230 230 230 230 230

Частота питающей сети Гц 50 50 50 50 50 80

Номинальная электрическая мощность Вт 130 130 120 80 80 80

Масса Нетто кг 33 32 31 29 28 26

Габариты: высота мм 730 730 730 730 730 730

ширина мм 400 400 400 400 400 400

глубина мм 300 300 300 300 300 300

Уровень защиты от внешних воздействий (согласно

EN60529)

- IP X4D IP X4D IP X4D IP X4D IP X4D IP X4D

BAXI S.p.A.

36061 Bassano del Grappa (VI) Italia Via Trozzetti, 20 Tel. 0424 517111 Telefax 0424 38089

Компания «БАКСИ» Представительство в России Тел./факс +7 095 101-39-14

E-mail: service@baxi.ru Сайт: www.baxi.ru

38 газовые настенные котлы

BAXI FOURTECH User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
