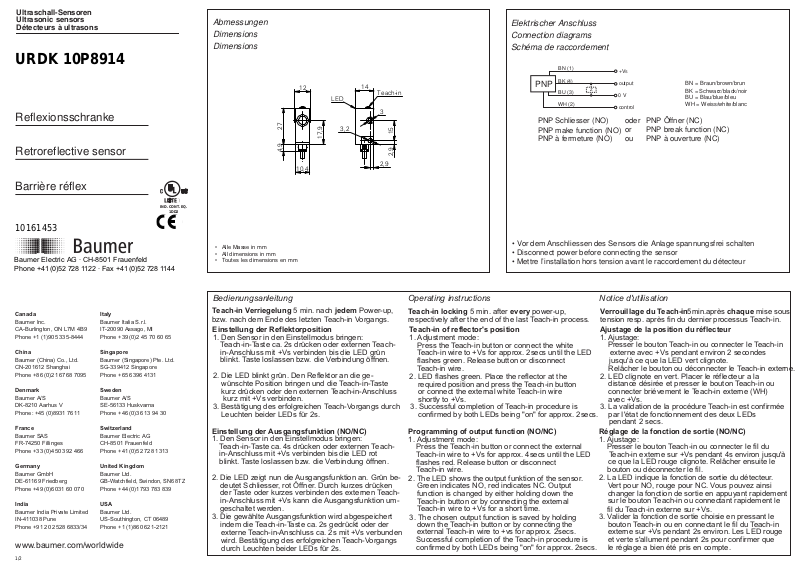

Baumer URDK 10P8914 User Manual [en, de, fr]

Ultraschall-Sensoren

Canada

Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone [phone]

China

Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone [phone]

Denmark

Baumer A/S
DK-8210 Aarhus V
Phone: [phone]

France

Baumer SAS
FR-74250 Fillinges
Phone [phone]

Germany

Baumer GmbH
DE-61169 Friedberg
Phone [phone]

India

Baumer India Private Limited
IN-411038 Pune
Phone [phone]

Italy

Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone [phone]

Singapore

Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone [phone]

Sweden

Baumer A/S
SE-56133 Huskvarna
Phone [phone]

Switzerland

Baumer Electric AG
CH-8501 Frauenfeld
Phone [phone]

United Kingdom

Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone [phone]

USA

Baumer Ltd.
US-Southington, CT 06489
Phone [phone]

www.baumer.com/worldwide

Baumer Electric AG · CH-8501 Frauenfeld
Phone [phone] · Fax [phone]

• Alle Masse in mm

• All dimensions in mm

• Toutes les dimensions en mm

Ultrasonic sensors
Détecteurs à ultrasons

URDK 10P8914

Reflexionsschranke

Retroreflective sensor

Barrière réflex

10161453

IND. CONT. EQ.

1DD2

Abmessungen
Dimensions

Dimensions

Elektrischer Anschluss
Connection diagrams
Schéma de raccordement

BN (1)

BK (4)

12

LED

14

Teach-in

3

PNP

BU (3)

WH (2)

PNP Schliesser (NO)

3,2

17,9

4,9 27

10,4

2,9 15

2,9

PNP make function (NO)
PNP à fermeture (NO)

• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten

• Disconnect power before connecting the sensor

• Mettre l’installation hors tension avant le raccordement du détecteur

+VS

output

Z

0 V

control

oder

PNP Öffner (NC)
PNP break function (NC)

or
ou

PNP à ouverture (NC)

BN = Braun/brown/brun
BK = Schwarz/black/noir

BU = Blau/blue/bleu
WH = Weiss/white/blanc

1/2

Bedienungsanleitung

Teach-in Verriegelung

bzw. nach dem Ende des letzten Teach-in Vorgangs.

Einstellung der Reflektorposition

1. Den Sensor in den Einstellmodus bringen:
Teach-in-Taste ca. 2s drücken oder externen Teach­in-Anschluss mit +Vs verbinden bis die LED grün
blinkt. Taste loslassen bzw. die Verbindung öffnen.

2. Die LED blinkt grün. Den Reflektor an die ge-

wünschte Position bringen und die Teach-in-Taste
kurz drücken oder den externen Teach-in-Anschluss
kurz mit +Vs verbinden.

3. Bestätigung des erfolgreichen Teach-Vorgangs durch

Leuchten beider LEDs für 2s.

Einstellung der Ausgangsfunktion (NO/NC)

1. Den Sensor in den Einstellmodus bringen:
Teach-in-Taste ca. 4s drücken oder externen Teach­in-Anschluss mit +Vs verbinden bis die LED rot
blinkt. Taste loslassen bzw. die Verbindung öffnen.

2. Die LED zeigt nun die Ausgangsfunktion an. Grün be-

deutet Schliesser, rot Öffner. Durch kurzes drücken
der Taste oder kurzes verbinden des externen Teach­in-Anschluss mit +Vs kann die Ausgangsfunktion um­geschaltet werden.

3. Die gewählte Ausgangsfunktion wird abgespeichert

indem die Teach-in-Taste ca. 2s gedrückt oder der
externe Teach-in-Anschluss ca. 2s mit +Vs verbunden

wird. Bestätigung des erfolgreichen Teach-Vorgangs
durch Leuchten beider LEDs für 2s.

5 min. nach jedem Power-up,

Operating instructions

Teach-in locking

respectively after the end of the last Teach-in process.

Teach-in of reflector's position

1. Adjustment mode:
Press the Teach-in button or connect the white
Teach-in wire to +Vs for approx. 2secs until the LED
flashes green. Release button or disconnect
Teach-in wire.

2. LED flashes green. Place the reflector at the

required position and press the Teach-in button
or connect the external white Teach-in wire
shortly to +Vs.

3. Successful completion of Teach-in procedure is
confirmed by both LEDs being "on" for approx. 2secs.

Programming of output function (NO/NC)

1. Adjustment mode:
Press the Teach-in button or connect the external
Teach-in wire to +Vs for approx. 4secs until the LED
flashes red. Release button or disconnect
Teach-in wire.

2. The LED shows the output funktion of the sensor.

Green indicates NO, red indicates NC. Output
function is changed by either holding down the
Teach-in button or by connecting the external
Teach-in wire to +Vs for a short time.

3. The chosen output function is saved by holding
down the Teach-in button or by connecting the

external Teach-in wire to +vs for approx. 2secs.
Successful completion of the Teach-in procedure is
confirmed by both LEDs being "on" for approx. 2secs.

5 min. after every power-up, 5min.après chaque mise sous

Notice d'utilisation

Verrouillage du Teach-in

tension resp. après fin du dernier processus Teach-in.

Ajustage de la position du réflecteur

1. Ajustage:
Presser le bouton Teach-in ou connecter le Teach-in
externe avec +Vs pendant environ 2 secondes

jusqu'à ce que la LED vert clignote.

Relâcher le bouton ou déconnecter le Teach-in externe.

2. LED clignote en vert. Placer le réflecteur a la

distance désirée et presser le bouton Teach-in ou
connecter briévement le Teach-in externe (WH)
avec +Vs.

3. La validation de la procédure Teach-in est confirmée

par I'état de fonctionnement des deux LEDs
pendant 2 secs.

Réglage de la fonction de sortie (NO/NC)

1. Ajustage:

Presser le bouton Teach-in ou connecter le fil du
Teach-in externe sur +Vs pendant 4s environ jusqu'à
ce que la LED rouge clignote. Relâcher ensuite le

bouton ou déconnecter le fil.

2. La LED indique la fonction de sortie du détecteur.
Vert pour NO, rouge pour NC. Vous pouvez ainsi
changer la fonction de sortie en appuyant rapidement
sur le bouton Teach-in ou connectant rapidement le

fil du Teach-in externe sur +Vs.

3. Valider la fonction de sortie choisie en pressant le
bouton Teach-in ou en connectant le fil du Teach-in
externe sur +Vs pendant 2s environ. Les LED rouge
et verte s'allument pendant 2s pour confirmer que
le réglage a bien été pris en compte.

Technische Daten

Betriebsspannungsbereich Vs

Plage de tension Vs

Stromaufnahme max. (ohne Last) current consumption max. (no load) Consommation max. (sans charge)

Max. Laststrom Max. load current Courant de charge max.

Kurzschlussfest Short circuit protection Protégé contre courts circuits

Ausgangsanzeige Output state indication Indication de l’état de sortie

Schutzklasse Protection class Classe de protection

Verpolungsfest

Temperaturbereich

Voltage supply range Vs

Reverse polarity protection

Temperature range

Protégé contre inversion de polarité

Température de fonctionnement

General information
Informations supplémentaires

Weitere Erläuterungen

LED on

Reector within correct working distance,

no object recognized; output is inactive

LED ashing

Distance to reector improperly adjusted,
adjustment aid; output remains inactive

LED o

Object recognized or reector out of range;
output is active

– 5 %

– 2,5 %

Reector
e. g. xed
machine part

Operating range
LED on

Boundary
range
LED ashing

Reector position

Einstellung Sde/Reektordistanz
Adjustment Sde/Distance to reector

Réglage Sde/distance réecteur

Hinweise
Notes

Notes

Externen Teach-In nicht verwendet

Wird der externe Teach-In Eingang nicht
verwendet, muss er auf GND gelegt
werden.

External Teach-In not used,
If external Teach-In option is not used, the
Teach-In wire must be attached to GND.

Teach-in externe non utilisé

Dans le cas ou le Teach-in externe n’est
pas utilisé, il faut le raccorder avec GND.

Technical data

Données techniques

URDK 10P8914

12-30VDC (UL-Class 2)
<35mA
200mA
ja/yes/oui
ja/yes/oui
LED grün/green/vert

-10...60°C
IP67

Erfassungsbereich Sd
Reflektorposition Sde (pot)
Schallkeule
Reproduzierbarkeit
Temperaturdrift

max. Anzugsdrehmoment

Scanning range Sd
Reflector position Sde (pot)
Sonic cone profile
Repeatability
Temperature drift

max. tightening torque

Portée de détection Sd
Position du réflecteur Sde (pot)
Faisceau sonore
Reproductibilité
Dérive en température

Couple max. de serrage

Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques

0mm...Sde

40...200mm
(siehe Dok./see doc./consultez doc.)

1Nm

Sensor in die Werkseinstellung zurücksetzten

Wird die Teach-in-Taste länger als 6s gedrückt oder der externe Teach-in-Anschluss
mit +Vs verbunden, wird der Sensor in die Werkseinstellung zurückgesetzt.
Der Sensor zeigt dies durch schnelles Blinken der LED an.

Resetting to original factory settings

Holding the button down or connecting the white Teach-in wire to +Vs for > 6secs,
will automatically restore the original factory setting. Fast flashing of the LED
indicates successful completion of the resetting.

Réinitialisation des fonctions originales

Maintenir le bouton ou connecter le Teach-in externe avec +Vs pendant > 6
secondes, réinitialisera automatiquement les fonctions originales. Le

sée

clignotement rapide de la LEDs vert indique la validation de la réinitialisation.

2/2
