• Alle Masse in mm

• All dimensions in mm

• Toutes les dimensions en mm

± 6 %

± 4 %

Reector
e. g. x
machine part

Operating range
LED on

Boundary range
LED ashing

Reector position

Einstellung Sde/Reektordistanz
Adjustment Sde/Distance to reector
Réglage Sde/distance réecteur

Ultrasonic sensors
Détecteurs à ultrasons

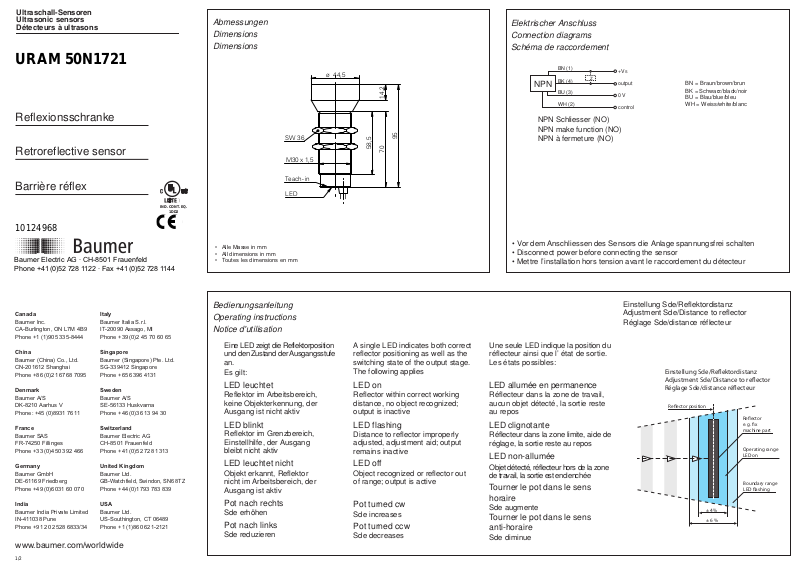

URAM 50N1721

Reflexionsschranke

Retroreflective sensor

Abmessungen
Dimensions

Dimensions

SW 36

M30 x 1,5

Elektrischer Anschluss
Connection diagrams
Schéma de raccordement

NPN

BN (1)

BK (4)

BU (3)

WH (2)

44,5 ø

14,2

NPN Schliesser (NO)

95

58,5

70

NPN make function (NO)
NPN à fermeture (NO)

+VS

Z

output

0 V

control

BN = Braun/brown/brun
BK = Schwarz/black/noir

BU = Blau/blue/bleu
WH = Weiss/white/blanc

Barrière réflex

10124968

1/2

IND. CONT. EQ.

1DD2

Teach-in

LED

Bedienungsanleitung
Operating instructions
Notice d'utilisation

Eine LED zeigt die Reflektorposition
und den Zustand der Ausgangsstufe
an.

Es gilt:

LED leuchtet

Reflektor im Arbeitsbereich,
keine Objekterkennung, der
Ausgang ist nicht aktiv

LED blinkt

Reflektor im Grenzbereich,
Einstellhilfe, der Ausgang
bleibt nicht aktiv

LED leuchtet nicht

Objekt erkannt, Reflektor
nicht im Arbeitsbereich, der
Ausgang ist aktiv

Pot nach rechts

Sde erhöhen

Pot nach links

Sde reduzieren

A single LED indicates both correct
reflector positioning as well as the
switching state of the output stage.
The following applies

LED on

Reflector within correct working
distance, no object recognized;
output is inactive

LED flashing

Distance to reflector improperly
adjusted, adjustment aid; output
remains inactive

LED off

Object recognized or reflector out
of range; output is active

Pot turned cw

Sde increases

Pot turned ccw

Sde decreases

• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten

• Disconnect power before connecting the sensor

• Mettre l’installation hors tension avant le raccordement du détecteur

Einstellung Sde/Reflektordistanz
Adjustment Sde/Distance to reflector

Réglage Sde/distance réflecteur

Une seule LED indique la position du
réflecteur ainsi que l’ état de sortie.
Les états possibles:

LED allumée en permanence

Réflecteur dans la zone de travail,
aucun objet détecté, la sortie reste
au repos

LED clignotante

Réflecteur dans la zone limite, aide de
réglage, la sortie reste au repos

LED non-allumée

Objet détecté, réflecteur hors de la zone
de travail, la sortie est enclenchée

Tourner le pot dans le sens
horaire

Sde augmente

Tourner le pot dans le sens
anti-horaire

Sde diminue

Technische Daten

Betriebsspannungsbereich Vs

Plage de tension Vs

Stromaufnahme max. (ohne Last) current consumption max. (no load) Consommation max. (sans charge)

Max. Laststrom Max. load current Courant de charge max.

Kurzschlussfest Short circuit protection Protégé contre courts circuits

Ausgangsanzeige Output state indication Indication de l’état de sortie

Schutzklasse Protection class Classe de protection

Verpolungsfest

Temperaturbereich

Voltage supply range Vs

Reverse polarity protection

Temperature range

Protégé contre inversion de polarité

Température de fonctionnement

General information
Informations supplémentaires

Weitere Erläuterungen

Hinweise
Notes

Notes

Technical data

Données techniques

URAM 50N1721

12-30VDC (UL-Class 2)
<35mA
200mA
ja/yes/oui
ja/yes/oui
LED grün/green/vert

-10...60°C
IP67

Erfassungsbereich Sd
Reflektorposition Sde (pot)
Schallkeule
Reproduzierbarkeit
Temperaturdrift

Dieser Sensor ist mit einem Synchronisationseingang versehen.
Wird das Gerät einzeln betrieben, muss die weisse “Control”

Litze mit + Vs verbunden werden.
Weitere Informationen entnehmen Sie bitte der Baumer electric

Verkaufsdokumentation “Ultraschall-Sensoren” .

This sensor is equipped with a synchronisation input. In stand­alone applications the unit’s white “control” wire must be
connected to the positive supply rail + Vs.

Please consult the Baumer electric sales documentation
“Ultrasonic sensors” for further information.

Scanning range Sd
Reflector position Sde (pot)
Sonic cone profile
Repeatability
Temperature drift

Portée de détection Sd
Position du réflecteur Sde (pot)
Faisceau sonore
Reproductibilité
Dérive en température

0mm...Sde

600...3000mm
(siehe Dok./see doc./consultez doc.)

Le détecteur est fourni en standard avec une entrée
synchronisation. En cas d’utilisation sous forme d’appareils

isolés, il est impératif de poser le fil blanc de raccordement
“control” sur + Vs.

Consultez s. v. p. la documentation de vente “détecteurs à
ultrasons” de Baumer electric pour des informations

additionelles.

Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
