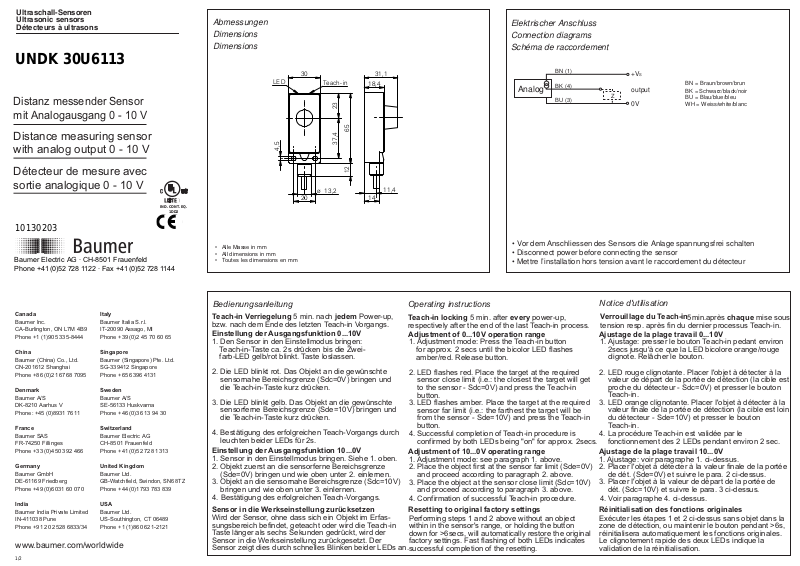

Baumer UNDK 30U6113 User Manual [de, fr, en]

Ultraschall-Sensoren

Distanz messender Sensor
mit Analogausgang 0 - 10 V

Distance measuring sensor
with analog output 0 - 10 V

Détecteur de mesure avec
sortie analogique 0 - 10 V

Canada

Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone [phone]

China

Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone [phone]

Denmark

Baumer A/S
DK-8210 Aarhus V
Phone: [phone]

France

Baumer SAS
FR-74250 Fillinges
Phone [phone]

Germany

Baumer GmbH
DE-61169 Friedberg
Phone [phone]

India

Baumer India Private Limited
IN-411038 Pune
Phone [phone]

Italy

Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone [phone]

Singapore

Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone [phone]

Sweden

Baumer A/S
SE-56133 Huskvarna
Phone [phone]

Switzerland

Baumer Electric AG
CH-8501 Frauenfeld
Phone [phone]

United Kingdom

Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone [phone]

USA

Baumer Ltd.
US-Southington, CT 06489
Phone [phone]

www.baumer.com/worldwide

Baumer Electric AG · CH-8501 Frauenfeld
Phone [phone] · Fax [phone]

• Alle Masse in mm

• All dimensions in mm

• Toutes les dimensions en mm

Ultrasonic sensors
Détecteurs à ultrasons

UNDK 30U6113

Abmessungen
Dimensions

Dimensions

30 31,1

LED

4,5

Teach-in

Elektrischer Anschluss
Connection diagrams
Schéma de raccordement

BN (1)

18,4

23

65

37,4

12

Analog

BK (4)

BU (3)

+VS

output

Z

0V

BN = Braun/brown/brun
BK = Schwarz/black/noir

BU = Blau/blue/bleu
WH = Weiss/white/blanc

10130203

1/2

IND. CONT. EQ.

1DD2

20

13,2ø

11,4

14

Bedienungsanleitung

Teach-in Verriegelung

bzw. nach dem Ende des letzten Teach-in Vorgangs.

Einstellung der Ausgangsfunktion 0...10V

1. Den Sensor in den Einstellmodus bringen:
Teach-in-Taste ca. 2s drücken bis die Zwei­farb-LED gelb/rot blinkt. Taste loslassen.

2. Die LED blinkt rot. Das Objekt an die gewünschte

sensornahe Bereichsgrenze (Sdc=0V) bringen und
die Teach-in-Taste kurz drücken.

3. Die LED blinkt gelb. Das Objekt an die gewünschte

sensorferne Bereichsgrenze (Sde=10V) bringen und
die Teach-in-Taste kurz drücken.

4. Bestätigung des erfolgreichen Teach-Vorgangs durch

leuchten beider LEDs für 2s.

Einstellung der Ausgangsfunktion 10...0V

1. Sensor in den Einstellmodus bringen. Siehe 1. oben.

2. Objekt zuerst an die sensorferne Bereichsgrenze

(Sde=0V) bringen und wie oben unter 2. einlernen.

3. Objekt an die sensornahe Bereichsgrenze (Sdc=10V)

bringen und wie oben unter 3. einlernen.

4. Bestätigung des erfolgreichen Teach-Vorgangs.

Sensor in die Werkseinstellung zurücksetzen

Wird der Sensor, ohne dass sich ein Objekt im Erfas­sungsbereich befindet, geteacht oder wird die Teach-in
Taste länger als sechs Sekunden gedrückt, wird der
Sensor in die Werkseinstellung zurückgesetzt. Der
Sensor zeigt dies durch schnelles Blinken beider LEDs an.

5 min. nach jedem Power-up,

• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten

• Disconnect power before connecting the sensor

• Mettre l’installation hors tension avant le raccordement du détecteur

Operating instructions

Teach-in locking

respectively after the end of the last Teach-in process.

Adjustment of 0...10V operation range

1. Adjustment mode: Press the Teach-in button
for approx. 2 secs until the bicolor LED flashes
amber/red. Release button.

2. LED flashes red. Place the target at the required

sensor close limit (i.e.: the closest the target will get
to the sensor - Sdc=0V) and press the Teach-in
button.

3. LED flashes amber. Place the target at the required

sensor far limit (i.e.: the farthest the target will be
from the sensor - Sde=10V) and press the Teach-in
button.

4. Successful completion of Teach-in procedure is

confirmed by both LEDs being "on" for approx. 2secs.

Adjustment of 10...0V operating range

1. Adjustment mode: see paragraph 1. above.

2. Place the object first at the sensor far limit (Sde=0V)

and proceed according to paragraph 2. above.

3. Place the object at the sensor close limit (Sdc=10V)

and proceed according to paragraph 3. above.

4. Confirmation of successful Teach-in procedure.

Resetting to original factory settings

Performing steps 1 and 2 above without an object
within in the sensor's range, or holding the button
down for >6secs, will automatically restore the original
factory settings. Fast flashing of both LEDs indicates
successful completion of the resetting.

5 min. after every power-up, 5min.après chaque mise sous

Notice d'utilisation

Verrouillage du Teach-in

tension resp. après fin du dernier processus Teach-in.

Ajustage de la plage travail 0...10V

1. Ajustage: presser le bouton Teach-in pedant environ
2secs jusqu'à ce que la LED bicolore orange/rouge
clignote. Relâcher le bouton.

2. LED rouge clignotante. Placer I'objet à détecter à la
valeur de départ de la portée de détection (la cible est
proche du détecteur - Sdc=0V) et presser le bouton
Teach-in.

3. LED orange clignotante. Placer I'objet à détecter à la
valeur finale de la portée de détection (la cible est loin
du détecteur - Sde=10V) et presser le bouton
Teach-in.

4. La procédure Teach-in est validée par le
fonctionnement des 2 LEDs pendant environ 2 sec.

Ajustage de la plage travail 10...0V

1. Ajustage: voir paragraphe 1. ci-dessus.

2. Placer I'objet à détecter à la valeur finale de la portée
de dét. (Sde=0V) et suivre le para. 2 ci-dessus.

3. Placer I'objet à la valeur de départ de la portée de
dét. (Sdc=10V) et suivre le para. 3 ci-dessus.

4. Voir paragraphe 4. ci-dessus.

Réinitialisation des fonctions originales

Exécuter les étapes 1 et 2 ci-dessus sans objet dans la
zone de détection, ou maintenir le bouton pendant >6s,
réinitialisera automatiquement les fonctions originales.
Le clignotement rapide des deux LEDs indique la
validation de la réinitialisation.

Technische Daten

Betriebsspannungsbereich Vs

Plage de tension Vs

Stromaufnahme max. (ohne Last) current consumption max. (no load) Consommation max. (sans charge)

Max. Laststrom Max. load current Courant de charge max.

Kurzschlussfest Short circuit protection Protégé contre courts circuits

Ausgangsanzeige Output state indication Indication de l’état de sortie

Schutzklasse Protection class Classe de protection

Verpolungsfest

Temperaturbereich

Voltage supply range Vs

Reverse polarity protection

Temperature range

Protégé contre inversion de polarité

Température de fonctionnement

General information
Informations supplémentaires

Weitere Erläuterungen

Hinweise
Notes

Notes

Einschaltdrift

Dieser Sensor unterliegt einer Einschaltdrift.
Diese Drift wird ca. 15 min nach Anlegen von
+Vs kompensiert.

Power-up drift

This sensor is subject to a „power-up drift“.
The drift is compensated for after a warm-up
time of approximately 15 min.

Dérive de l'alimentation

Ce détecteur est sujet à une “dérive à l’enclenchement“.
Cette dérive est compensée 15 min environ après
l’enclenchement.

Technical data

Données techniques

UNDK 30U6113

15-30VDC (UL-Class 2)
<35mA
20mA
ja/yes/oui
ja/yes/oui
LED gelb-rot/yellow-red/jaune-rouge

-10...60°C
IP67

Erfassungsbereich-Startwert Sdc (Taste)
Erfassungsbereich-Endwert Sde (Taste)
Schallkeule
Reproduzierbarkeit
Temperaturdrift

Scanning range close limit Sdc (button)
Scanning range far limit Sde (button)
Sonic cone profile
Repeatability
Temperature drift

Val. ini. de portée de dét. Sdc (touche)
Val. fin. de portée de dét. Sde (touche)
Faisceau sonore
Reproductibilité
Dérive en température

Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques

30...250mm

30...250mm
(siehe Dok./see doc./consultez doc.)
<= 0.5 mm
<= 2% So
