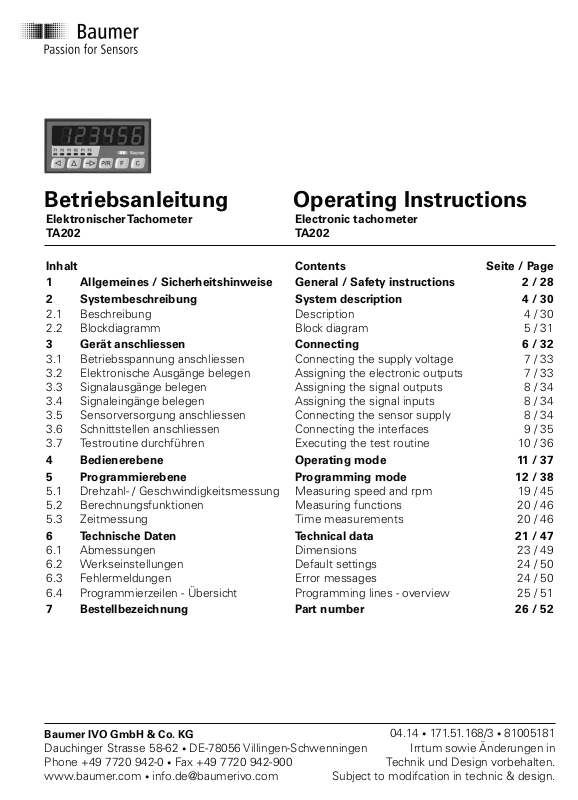

Baumer TA202 Operating Instructions Manual

Betriebsanleitung
Elektronischer Tachometer TA202
Operating Instructions
Electronic tachometer TA202
Inhalt 1 Allgemeines / Sicherheitshinweise 2 Systembeschreibung
2.1 Beschreibung
2.2 Blockdiagramm
3 Gerät anschliessen
3.1 Betriebsspannung anschliessen
3.2 Elektronische Ausgänge belegen
3.3 Signalausgänge belegen
3.4 Signaleingänge belegen
3.5 Sensorversorgung anschliessen
3.6 Schnittstellen anschliessen
3.7 Testroutine durchführen
4 Bedienerebene 5 Programmierebene
5.1 Drehzahl- / Geschwindigkeitsmessung
5.2 Berechnungsfunktionen
5.3 Zeitmessung
6 Technische Daten

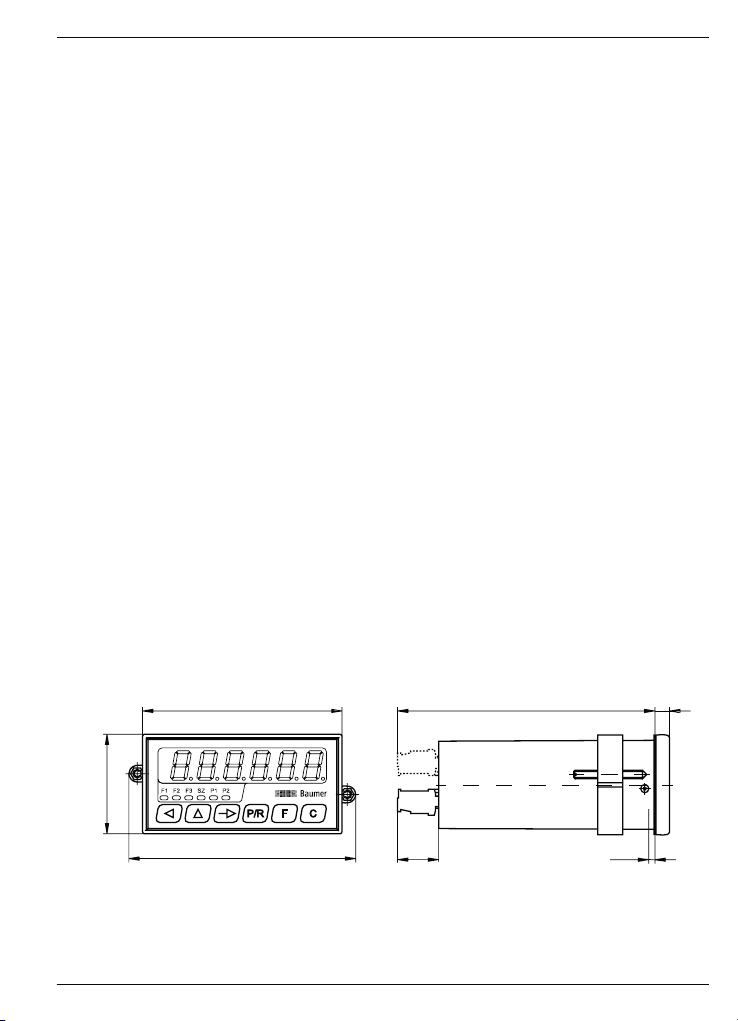

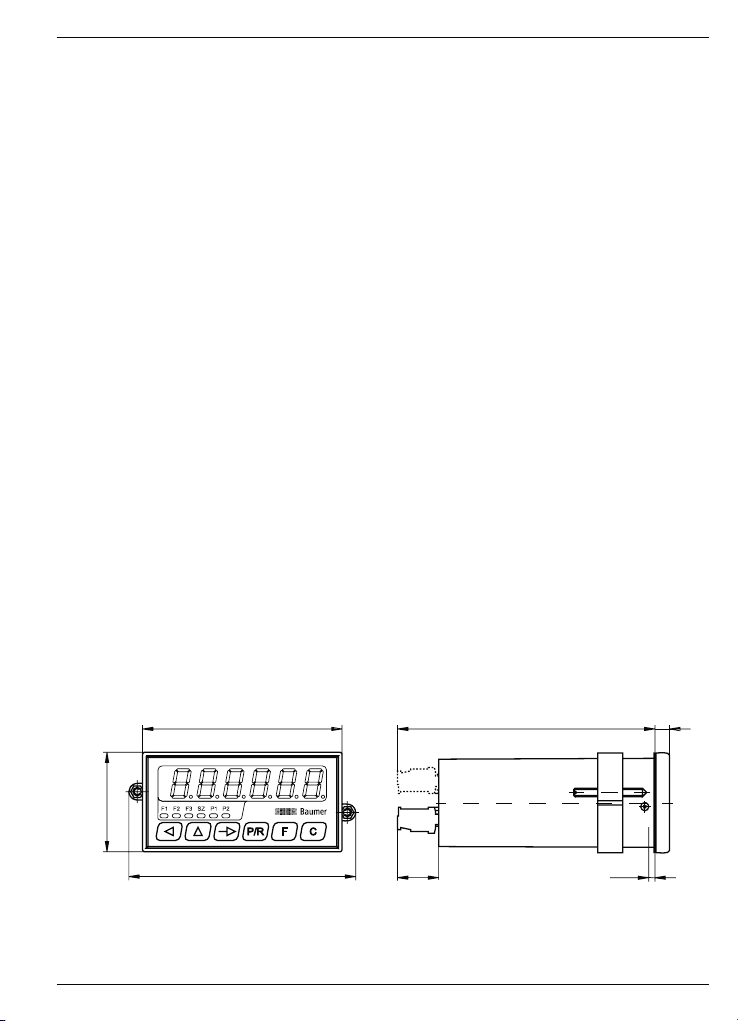

6.1 Abmessungen
6.2 Werkseinstellungen
6.3 Fehlermeldungen
6.4 Programmierzeilen - Übersicht
7 Bestellbezeichnung
Contents Seite / Page General / Safety instructions 2 / 28 System description 4 / 30
Description 4 / 30 Block diagram 5 / 31
Connecting 6 / 32
Connecting the supply voltage 7 / 33 Assigning the electronic outputs 7 / 33 Assigning the signal outputs 8 / 34 Assigning the signal inputs 8 / 34 Connecting the sensor supply 8 / 34 Connecting the interfaces 9 / 35 Executing the test routine 10 / 36
Operating mode 11 / 37 Programming mode 12 / 38
Measuring speed and rpm 19 / 45 Measuring functions 20 / 46 Time measurements 20 / 46
Technical data 21 / 47
Dimensions 23 / 49 Default settings 24 / 50 Error messages 24 / 50 Programming lines - overview 25 / 51
Part number 26 / 52
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62 • DE-78056 Villingen-Schwenningen Phone +49 7720 942-0 • Fax +49 7720 942-900 www.baumer.com • info.de@baumerivo.com
Subject to modifcation in technic & design.
04.14 • 171.51.168/3 • 81005181 Irrtum sowie Änderungen in
Technik und Design vorbehalten.
TA202
Allgemeines
Nachfolgend finden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung.
Zeichenerklärung
Kursivschrift Zum schnellen Auffinden von Informationen sind wichtige Begriffe in der linken Textspalte kursiv wiedergegeben.
Dieses Zeichen bedeutet ausführende Tätigkeiten.
● Dieses Zeichen steht für ergänzende technische Informationen.
Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist.
Dieses Symbol steht vor jenen Textstellen, die zusätzliche wichtige Informationen liefern.
1 Sicherheitshinweise
Allgemeine Hinweise
Das Gerät ist nach den anerkannten Regeln der Technik entwickelt und gebaut worden. Das Gerät hat das Herstellerwerk betriebsbereit und in sicherheitstechnisch einwandfreiem Zustand verlassen! Um diesen Geräte-Status zu erhalten, ist es erforderlich, dass Sie das Gerät
- bestimmungsgemäss,
- sicherheits- und gefahrenbewusst,
- unter Beachtung der Betriebsanleitung und insbesondere dieser Sicherheitshinweise installieren/betreiben!
Stellen Sie sicher, dass das Personal die Betriebsanleitung, und hier be sonders das Kapitel „Sicherheitshinweise“, gelesen und verstan­den hat. Ergänzend zur Betriebsanleitung sind allgemeingültige ge­setzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und sicherzustellen. Diese Anleitung ist eine Ergänzung zu bereits vorhandenen Doku­mentationen (Datenblatt, Montageanleitung, Katalog).
Bestimmungsgemässe Verwendung
Das Einsatzgebiet des Gerätes umfasst das Steuern und Überwa­chen von industriellen Prozessen in der Metall-, Holz-, Kunststoff-, Papier-, Glas-, Textilindustrie u. ä. Das Gerät darf nur
- in ordnungsgemäss eingebautem Zustand und den
- entsprechenden Angaben der technischen Daten betrieben werden.
2 www.baumer.com
TA202
Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu
- tödlichen Verletzungen,
- schweren Gesundheitsschäden,
- Sachschäden oder
- Schäden an den Geräten führen!
Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II (siehe Technische Daten) begrenzt sein! Das Gerät darf nicht
- in explosionsgefährdeten Bereichen,
- als Medizingeräte,
- in Einsatzbereichen, die nach EN 61010 ausdrücklich genannt sind, betrieben werden!
Wird das Gerät zur Steuerung/Überwachung von Maschinen oder Prozessen benutzt, bei denen infolge Ausfall/Fehlfunktion oder Fehl­bedienung des Gerätes
- eine lebensbedrohende Gefahr,
- gesundheitliche Risiken oder
- die Gefahr von Sach- oder Umweltschäden entstehen könnte(n), dann müssen entsprechende Sicherheitsvorkehrungen getroffen werden!
Öffnen Sie nicht das Gehäuse des Gerätes und nehmen Sie keine Veränderungen daran vor! Manipulationen am Gerät können dessen Funktionssicherheit negativ beeinflussen und somit Gefahren hervorrufen! Führen Sie keine Reparaturen am Gerät durch! Schicken Sie defekte Geräte an den Hersteller zurück!
Installation/Inbetriebnahme
Bei Veränderungen (einschliesslich des Betriebsverhaltens), die die Sicherheit beeinträchtigen, ist das Gerät sofort ausser Betrieb zu set­zen. Bei Installationsarbeiten an den Geräten ist die Stromversor­gung unbedingt abzuschalten. Installationsarbeiten dürfen nur von entsprechend ausgebildeten Fachkräften ausgeführt werden. Nach korrekter Montage und Installation ist das Gerät betriebsbereit.
Wartung/Instandsetzung
Stromversorgung aller beteiligten Geräte unbedingt abschalten. Wartungs- und Instandsetzungsarbeiten dürfen nur von entspre­chend ausgebildeten Fachkräften ausgeführt werden. Bei erfolgloser Störungssuche darf das Gerät nicht weiter eingesetzt werden. Setzen Sie sich bitte mit dem Hersteller in Verbindung.
www.baumer.com
3
TA202
2 Systembeschreibung
2.1 Beschreibung
Das Gerät besteht aus
- Zwei getrennten Tachometereinheiten, Tacho 1 mit internem Phasenauswerter
- Programmierbaren Berechnungsfunktionen
- Maximumspeicher „Schleppzeiger“
- Einstellbaren Grenzwerten

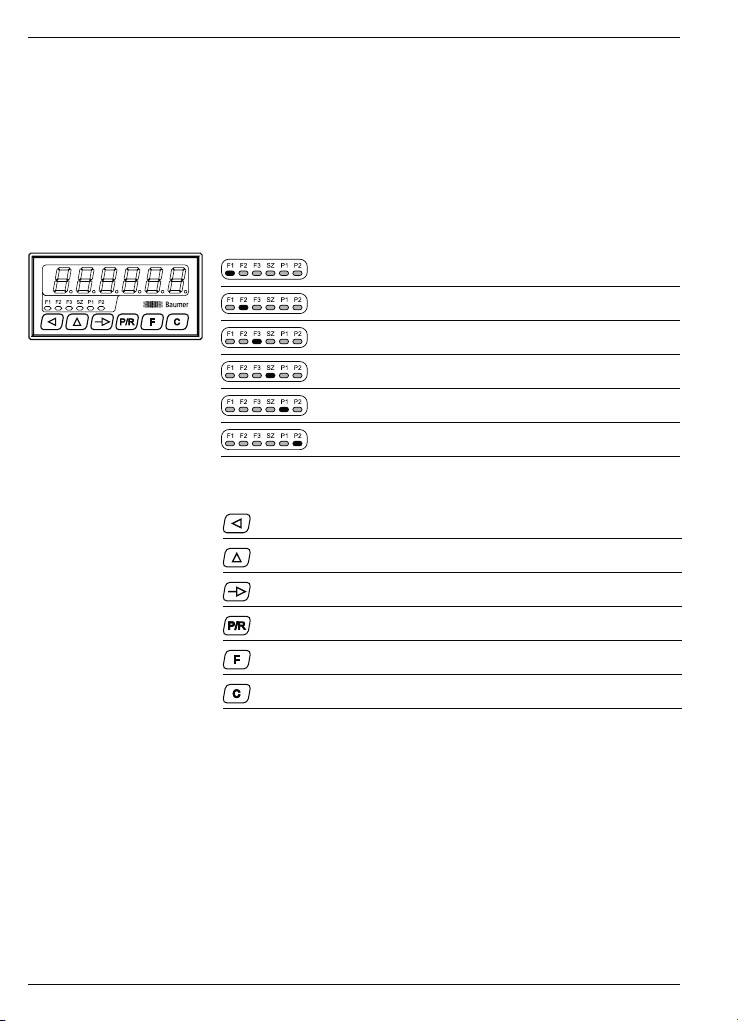

LED-Symbolanzeige
Tachoanzeige F1
Tachoanzeige F2
Anzeige der Berechnungsfunktion F3
Anzeige „Schleppzeiger“
Grenzwert P1
Grenzwert P2
Bedienfeld
Einstelltaste der Dekadenwahl
Einstelltaste der Dekadenwerte
Umschalttaste für Funktionsanzeige
Umschalttaste Programmier-/Bedienerebene
Umschalttaste für Funktionsanzeige
Rückstelltaste
4 www.baumer.com

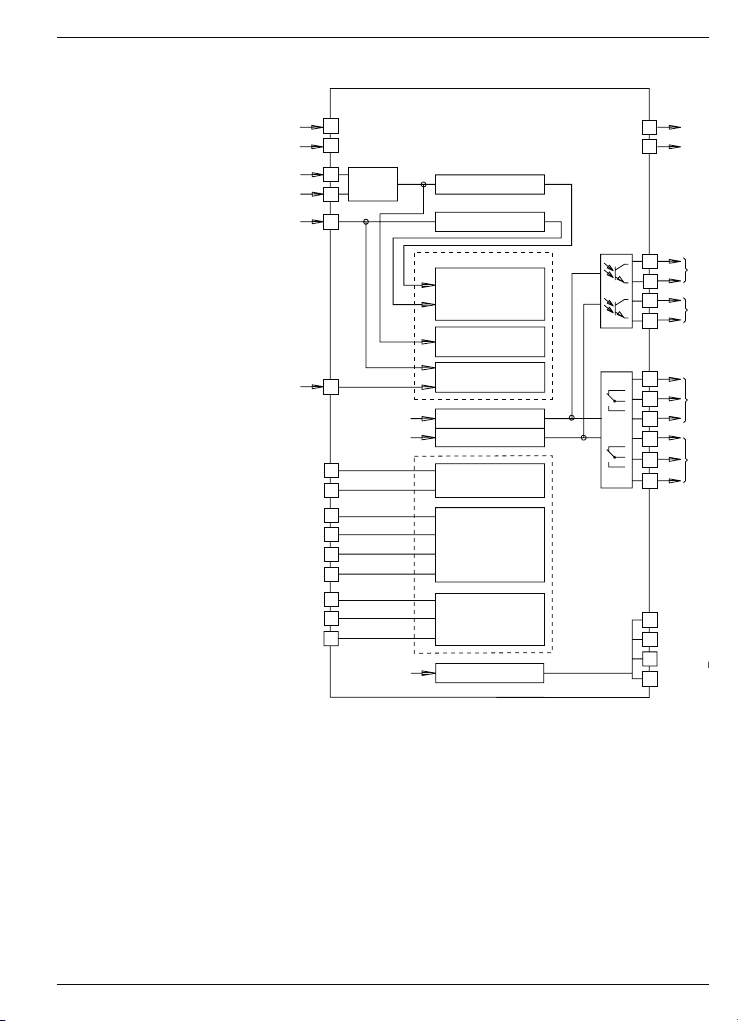

2.2 Blockdiagramm
TA202
Betriebs­spannung
-
+
F1 A
F1 B
F2 Start
Stopp
T,R-
T,R+
TxD+
TxD-
RxD+
RxD-
TxD
RxD
GND
2
3
6
A 90° B
7
8
9
Messwert F1 / F2 / F3
14
15
16
17
18
19
16
18
19
Messwert F1 / F2 / F3
Messwert F1
Messwert F2
Messwert F3 Verhältnis F1 : F2 Differenz F1 – F2 Streckung Stauchung
Durchlaufzeit (Messwert 1 inaktiv)
Zeitmessung (Messwert 2 inaktiv)
Grenzwert 1
Grenzwert 2
Schnittstelle RS485
Schnittstelle RS422
Schnittstelle RS232
Analogausgang
4
5
10
11
12
13
20
21
22
23
24
25
27
28
29
30
Analog­ausgang
Sensor­versorgung
-
+
Ausgang
P1
P2
P1
P2
0(2)-10 V 0(4)-20 mA
www.baumer.com
5
TA202

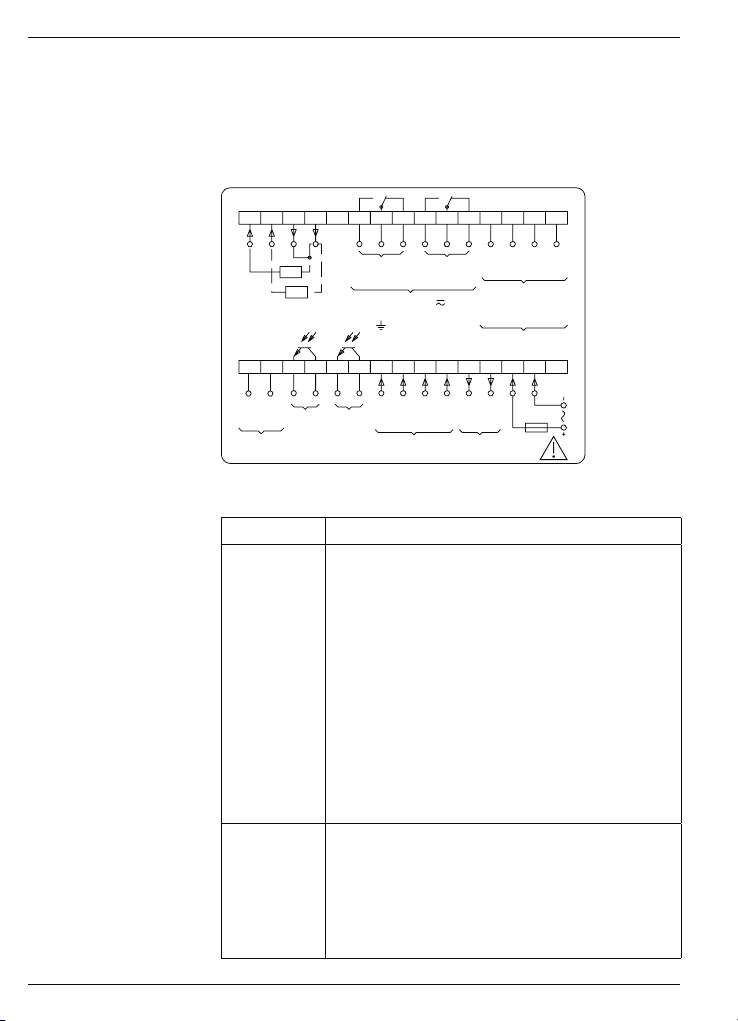

Anschlussbelegung
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie eini­ge Anschlussbeispiel vorgestellt. In den Kapiteln 3.1 bis 3.5 finden Sie konkrete Hinweise und technische Daten für die einzelnen An­schlüsse. Die elektrischen Ein- und Ausgänge liegen auf zwei steck­baren Schraubklemmen. Die beiden 15-poligen Schraubklemmen sind polverlustfrei codiert.
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
(-)
15 14 13 12 11 10 987654321
T,R+
RS485
Anschlussbelegung
Anschluss Funktion
10 11 12 13 14 15
16-19 20-22 23-25
27 28 29 30
Br.
RU
RI
21
T,R-
Grenzwert
1 2 3 4 5 6 7 8 9
(+)
21
Grenzwert
max. 250 V
Klemme - Klemme /
- Klemme
StoppF2Start
F1 B
Signal Sensor-
F1 A
+24V
versorgung
RxD-
GND
0V
RxD+
RS422
RxD
RS232
TxD-
unbelegt Betriebsspannung Betriebsspannung Sensorversorgung 0 V Sensorversorgung +24 V Signal F1/A (Spur A) Signal F1/B (Spur B) Signal F2/Start Signal Stopp Grenzwert 1 (Kollektor) Grenzwert 1 (Emitter) Grenzwert 2 (Kollektor) Grenzwert 2 (Emitter) Option RS485 T,R­Option RS485 T,R+
Option RS232 oder RS422 Option Relaisausgang Grenzwert 1 (P1) Option Relaisausgang Grenzwert 2 (P2) Option Analogausgang Option Analogausgang (Brücke bei U) Option Analogausgang (I) Option Analogausgang (U)
TxD+
TxD
Betriebsspannung
6 www.baumer.com
TA202
115 VAC (24 VAC)
230 VAC (48 VAC)
Litzenanschluss aus Gründen des Berührungsschutzes nach EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen bei HF-Störungen und falls bei grösseren Entfernungen Potential­Ausgleichsleitungen verlegt sind. Die Sensor-Anschlussleitungen sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den Ausgangskontakt-Leitungen geführt werden.

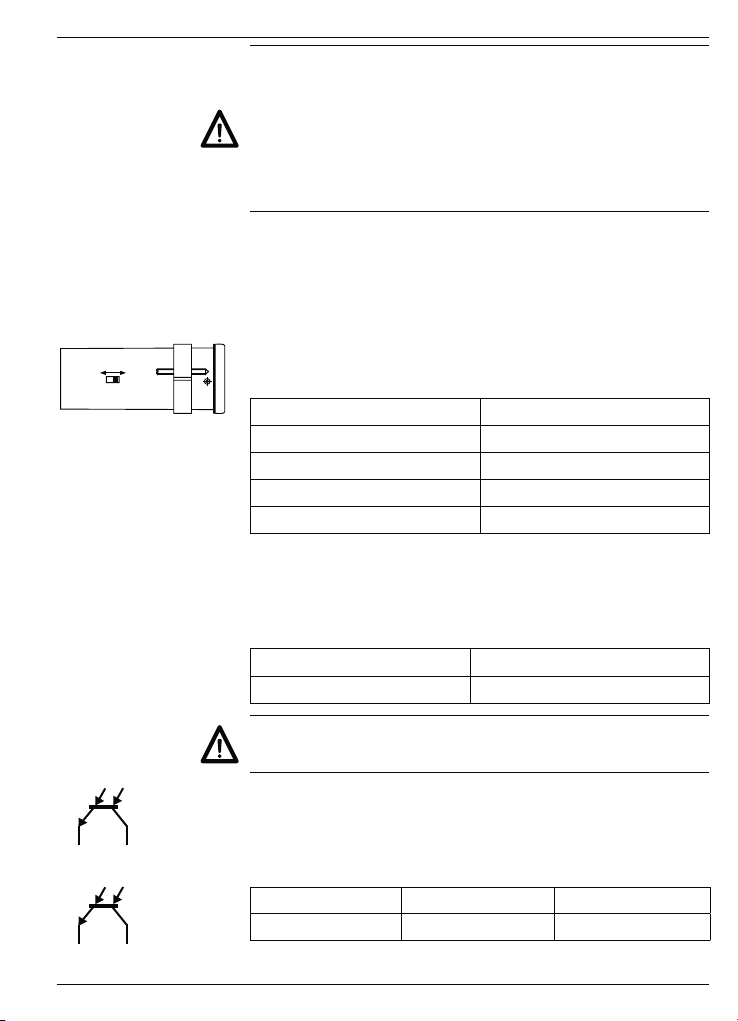

3.1 Betriebsspannung anschliessen
Wechselspannung Durch den seitlich zugänglichen Spannungswahlschalter sind zwei Wechselspannungen (siehe Tabelle) schaltbar. Die jeweils höhere
Wechselspannung (48 V oder 230 V) ist vom Werk eingestellt.
➜ Benötigte Wechselspannung am Spannungsschalter einstellen. ➜ Wechselspannung an den Anschlüssen 2 und 3 gemäss
Anschlussplan anschliessen.
Betriebsspannung externe Absicherung
24 VAC ±10%, 50/60 Hz T 400 mA
48 VAC ±10 %, 50/60 Hz T 400 mA
115 VAC ±10 %, 50/60 Hz T 100 mA
230 VAC ±10 %,
50/60 Hz T 100 mA
Gleichspannung Störungsfreie Betriebsspannung anschliessen. Die Betriebsspannung also nicht zur Parallelversorgung von Antrieben, Schützen, Magnet­ ventilen usw. verwenden.
➜ Gleichspannung gemäss Anschlussplan anschliessen.
Gleichspannung Empfohlene externe Absicherung
24 VDC ±10 %, max. 5 % RW T 500 mA
11 10
Grenzwert 1
13 12
Grenzwert 2
Brandschutz: Gerät netzseitig über die am Anschlussschaltbild empfohlene externe Sicherung betreiben. Nach EN 61010 darf im Störungsfall 8 A/150 VA (W) niemals überschritten werden.
3.2 Elektronische Ausgänge belegen
Die elektronischen Ausgänge (Anschlüsse 10, 11 und 12, 13) sind Optokoppler-Ausgänge. Kollektor- und Emitteranschluss sind jeweils getrennt belegt. Die Zuordnung der Grenzwerte erfolgt in den Programmierzeilen 33 und 34.
Max. Schaltspannung Max. Schaltstrom Max. Restspannung
+40 V 15 mA <1 V
www.baumer.com
7
TA202
22 21 20
Grenzwert 1
25 24 23
Grenzwert 2
Die elektronischen Ausgänge sind nicht kurzschlussfest.
➜ Anschlüsse 10, 11 und 12, 13 entsprechend belegen.
3.3 Signalausgänge belegen (Relaiskontakte) Option
Die Anschlüsse 20, 21 und 22 sowie 23, 34 und 25 sind potential­freie Umschaltkontakte. Die Signalausgänge können nach neben­stehendem Anschlussschema belegt werden. Die Zuordnung der Grenzwerte erfolgt in den Programmierzeilen 33 und 34.
Max. Schaltleitung Max. Schaltspannung Max. Schaltstrom 150 VA/30 W 250 V 1 A
Der Anwender muss dafür sorgen, dass bei einem Störfall eine Schaltlast von 8 A/150 VA (W) nicht überschritten wird. Funkenlöschung intern mit Zink-Oxyd-Varisator (275 V).
➜ Anschlüsse 20, 21 und 22 sowie 23, 24 und 25 entsprechend
belegen.
3.4 Signaleingänge belegen
Die Anschlüsse 6 bis 9 sind Signaleingänge. Die Anschlüsse 6 (F1/A) und 7 (F1/B) sind Eingänge für die Tachoanzeige F1. Die Signalart und Signallogik werden in den Zeilen 23 und 24 programmiert. Der Anschluss 8 (F2/Start) dient je nach Einstellung in der Zeile 21
- als Signaleingang für die Tachoanzeige F2,
- oder als Starteingang bei Zeitmessungen.
Der Anschluss 9 (Stopp) dient als Stoppeingang bei Zeitmessungen
Eingangswiderstand ca. 3 kOhm Max. Eingangspegel ±40 VAC Max. Frequenz F1 10 kHz Max. Frequenz F2 40 kHz / 25 Hz
➜ Anschlüsse 6 bis 9 entsprechend belegen.
3.5 Sensorversorgung anschliessen
Sensorversorgung an die Anschlüsse 4 und 5 anschliessen. Sensor­versorgung jedoch nicht zur Versorgung ungelöschter Induktivitäten oder kapazitiver Lasten benutzen.
8 www.baumer.com
Die Sensorversorgung ist nicht kurzschlussfest.
TA202
Anschluss Spannung Max.
Restwelligkeit 4 0 V --- --­5 12...26 VDC belastungsabhängig 100 mA
3.6 Schnittstellen anschliessen (Option)
Folgende Funktionen kann die serielle Schnittstelle ausführen:
- Daten abrufen
- Parameter programmieren
Schnittstellenparameter sind:
- die Übertragungsgeschwindigkeit (Baudrate),
- das Paritybit,
- Anzahl der Stopbits
- die Adresse, mit der das Gerät vom Master angesprochen wird.
Diese Schnittstellenparameter können in der Programmierebene (Zeilen 51, 52, 53 und 54) eingestellt werden. Folgende Norm-Schnittstellen sind anschliessbar:
- RS232
- RS422
- RS485
Eigenschaften der Schnittstellen
RS232 Vollduplex-Übertragung mit den Eigenschaften:
- asymmetrisch
- 3 Leitungen
- Punkt-zu-Punkt-Verbindung - 1 Sender und 1 Empfänger
- Datenübertragungslänge: max. 30 m
RS422 Vollduplex-Übertragung mit den Eigenschaften
- symmetrisch
- 4 Leitungen
- Mehrpunkt-Verbindung - 1 Sender und 32 Empfänger
- Datenübertragungslänge: max. 1500 m
RS485 Halbduplex-Übertragung mit den Eigenschaften:
- symmetrisch
- 2 Leitungen
- Mehrpunkt-Verbindung - Sender und Empfänger (max. 32 Geräte)
- Datenübertragungslänge: max. 1500 m ➜ Anschlüsse 14 und 15 und gegebenenfalls 16, 17, 18 und 19 mit
entsprechender Schnittstelle belegen.
Max. zuläss. Strom
www.baumer.com
9
TA202

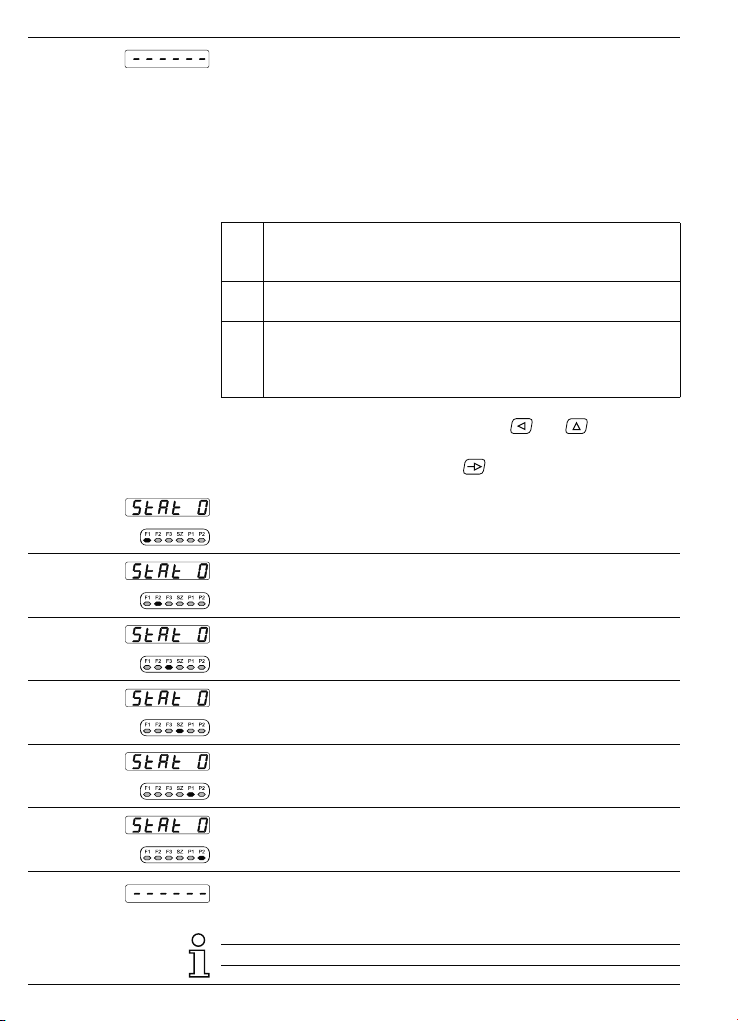

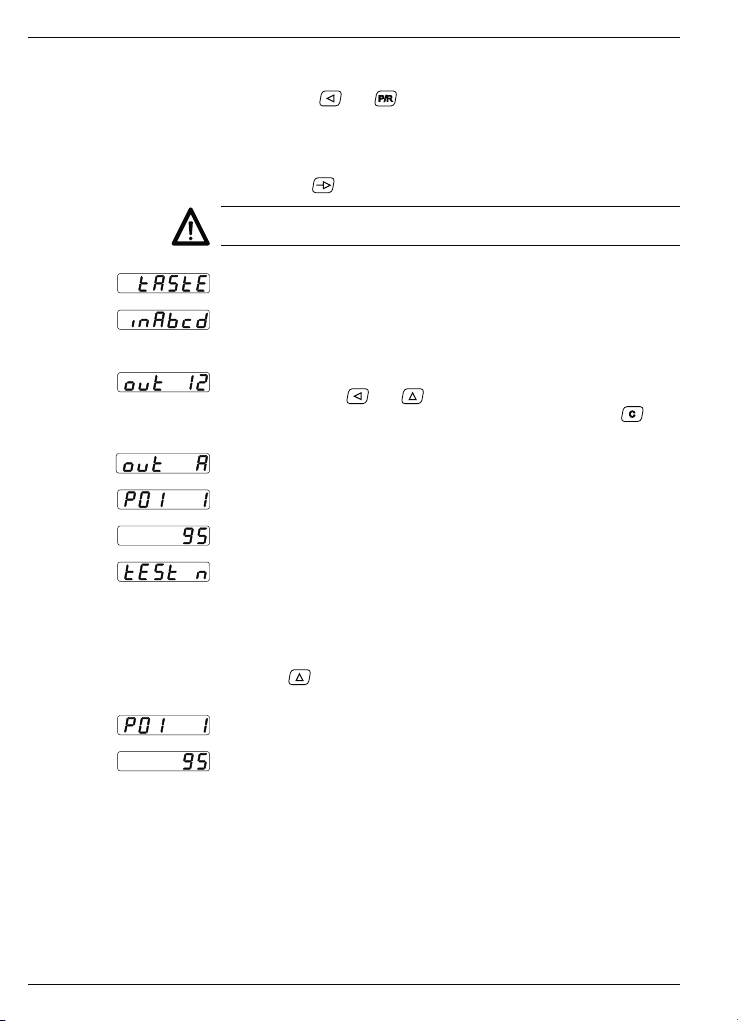

3.7 Testroutine durchführen
Hier finden Sie eine Beschreibung der Testroutine.
Test-Start ➜ Tasten einschalten.
● Alle Anzeigensegmente werden automatisch nacheinander ange- zeigt und damit auf ihre Funktionstüchtigkeit geprüft.
Test-Erweiterung ➜ Mit der Taste gänge und Schnittstelle prüfen.
Beim Test der Ausgänge darf keine Maschinenfunktion angeschlos­sen sein.
Test der Tastatur
Test der Eingänge
● Die Eingänge können gleichzeitig oder einzeln angesteuert wer- den. Im Ruhezustand ist die Anzeige aktiv.
Test der Ausgänge
➜ Tasten und drücken. Ausgänge sind aktiviert. Die Ausgänge werden mit der Taste zurückgestellt.
Test des Analogausgangs (nur bei der Option mit Analogausgang).
Anzeige: Programmnummer und Versionsnummer.
Anzeige: Programmdatum.
Test verschiedener Eingangspegel (Schaltschwellen), Signalformen und des Phasendiskriminators (Test von Nummer 1 bis 9).
Test-Ende Die Testroutine kann nur durch Ausschalten des Gerätes beendet
Test Programmversion
werden. Nach erneutem Einschalten der Netzversorgung befindet sich das Gerät in der Bedienerebene.
Taste
und gleichzeitig gedrückt halten und Gerät
nacheinander die Tastatur, die Eingänge, Aus-
gedrückt halten und das Gerät einschalten.
Anzeige: Programnummer und Versionsnummer.
Anzeige: Programmdatum.
10 www.baumer.com

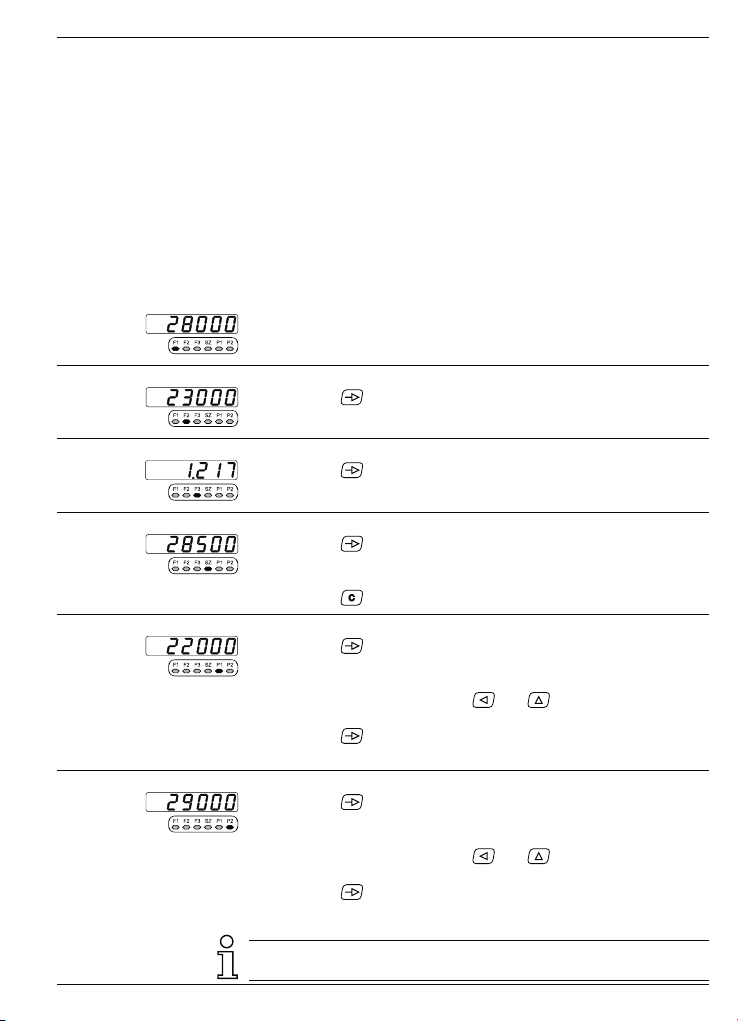

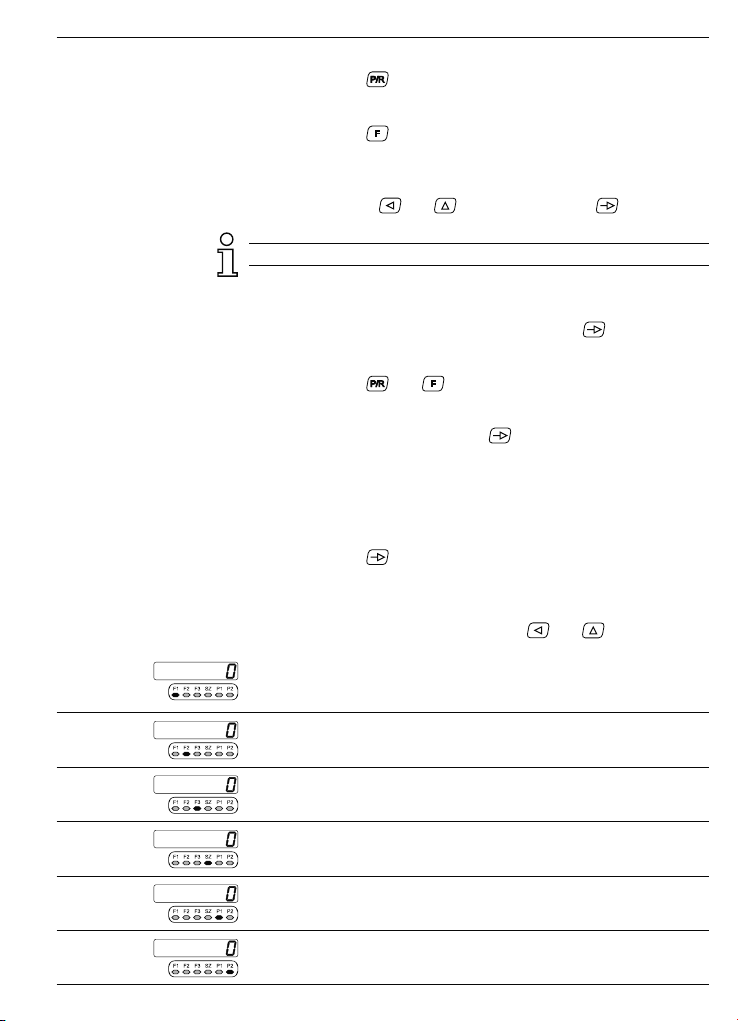

4 Bedienerebene
In diesem Kapitel lesen Sie die Bedienung und Anwendung.
● Das Gerät befindet sich nach dem Einschalten der Betriebsspan- nung automatisch in der Bedienerebene.
Bedienerebene In der Bedienerebene kann/können die:
- Tachoanzeige F1 abgelesen werden, z.B. Liefergeschwindigkeit;
- Tachoanzeige F2 abgelesen werden, z.B. Drehzahl;
- Berechnungsanzeige F3 abgelesen werden, z.B. Verhältnis F1:F2
- „Schleppzeiger“-Anzeige SZ gelesen und gelöscht werden, z.B. F2 max.;
- Grenzwerte P1 und P2 abgelesen, gelöscht und geändert werden. In der Programmierebene können alle Parameter gesperrt werden. (Siehe hierzu auch Kapitel 5, Programmierfeld 2.)
Tachoanzeige F1 ablesen
➜ Aktuellen Wert ablesen.
Tachoanzeige F2 ablesen
➜ Taste drücken. ➜ Aktuellen Wert ablesen.
Berechnungsfunktion F3 ablesen
➜ Taste drücken. ➜ Aktuellen Wert ablesen.
„Schleppzeiger“
➜ Taste ➜ „Schleppzeiger“ ablesen.
drücken.
TA202
Rückstellen
Ändern
Ändern
➜ Taste drücken.
Grenzwert P1
➜ Taste ➜ Eingestellten Wert des Grenzwerts P1 ablesen. ➜ Grenzwert P1 über und eingeben, Vorzeichen auf
6. Dekade nach Ziffer 9.
➜ Taste drücken.
● Änderung ist beendet.
Grenzwert P2
➜ Taste ➜ Eingestellten Wert des Grenzwerts P2 ablesen.
➜ Grenzwert P2 über und eingeben, Vorzeichen auf
6. Dekade nach Ziffer 9.
➜ Taste drücken.
● Änderung ist beendet.
Nach 15 Sekunden ohne Tastenbestätigung wird der vorherige Grenzwert automatisch wieder angezeigt.
drücken.
drücken.
www.baumer.com
11
TA202
5 Programmierebene
In diesem Kapitel finden Sie die Programmierbeschreibung.
In der Programmierebene werden Betriebsparameter eingestellt. Die Programmierebene ist in 3 Programmierfelder gegliedert.
1. Programmierfeld
Im ersten Programmierfeld können alle Betriebsparameter ange­wählt und geändert werden. Hier werden auch die Betriebsparame­ter angezeigt, die in der Bedienerebene gesperrt sind. Das erste Pro­grammierfeld besteht aus 6 Zeilen. (Zeile 1 – 4 sind keine Program­mierzeilen)
2. Programmierfeld
Im zweiten Programmierfeld können die einzelnen Betriebsparame­ter für den Zugriff in der Bedienerebene gesperrt und freigegeben werden. Im ersten Programmierfeld ist ein Zugriff auf diese gesperr­ten Betriebsparameter möglich.
3. Programmierfeld
Im dritten Programmierfeld können alle maschinenbedingten Funkti­onen, Werte sowie die Schnittstellenparameter programmiert werden.

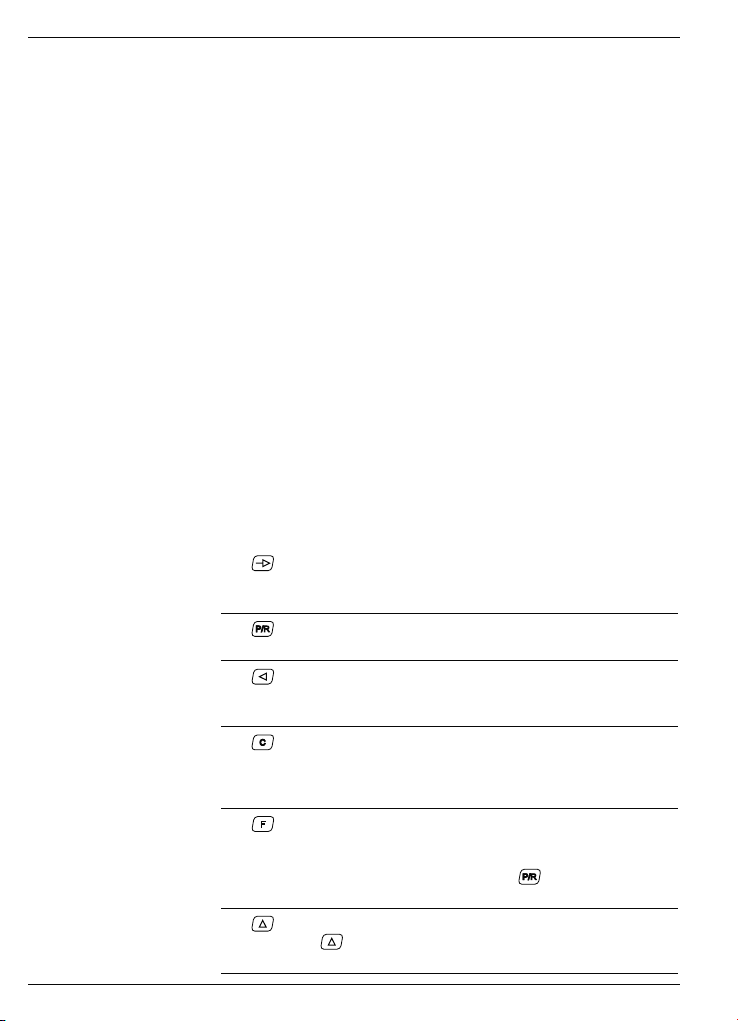

Tastenfunktionen
Für die einzelnen Programmierfelder ist die Tastenbedienung einheit­lich. Die Tastenbedienung kann in Bediener-/Programmierebene unter­schiedlich sein. Daher sind alle Funktionen vollständig beschrieben.
Taste Auf den nächsten Betriebsparameter in der Bediener-/Programmiere­bene umschalten, bei Schnelldurchlauf die Taste gedrückt halten.
Taste Programmierebene/Bedienerebene umschalten.
Taste Bedienerebene/Programmierebene: Dekade anwählen. Die jeweils angewählte Dekadenstelle blinkt.
Taste Bedienerebene: Anzeige wird gelöscht. Programmierebene: Rückstellung auf Null. Rückstellung der mög­lichen programmierten Betriebsparameter.
Taste Bedienerebene: Umschaltung von beliebiger Anzeige zu einem Parameter entsprechend der Auswahl in Zeile 41. Programmierebene: In Verbindung mit Taste umschalten in die Programmierebene.
Taste Beim Drücken der Taste schaltet die betreffende Dekadenstelle um einen Wert weiter (bis zum maximalen Einstellwert).
Erste oder nächste gewünschte
12 www.baumer.com
Programmierung einschalten
➜ Taste
drücken.
● Von der Bediener- wird in die Programmierebene umgeschaltet. ➜ Taste
drücken.
CodE wird angezeigt, dieser besteht für Programmierfelder 1- 3. ➜ Code eingeben:
und , dann Taste drücken.
Bei Auslieferung ist kein Code eingegeben.
Falscher Code Falscher Code eingegeben:
CodE erscheint in der Anzeige, nachdem die Taste
gedrückt
wurde.
15 s wird automatisch in die Bedienerebene zurückgeschaltet.
● Nach ➜ Tasten
und drücken und den korrekten Code eingeben.
Korrekter Code unbekannt Ist der korrekte Code unbekannt, bitte Gerät zurückschicken. Korrekter Code Bei korrektem Code Taste
drücken.
● Nun werden die Programmierfelder nacheinander aufgerufen.
Programmierfeld 1
Informationen über die Anzeigen und über die Änderung der einzel­nen Werte finden Sie auch im Kapitel 4.
➜ W iederholt Taste
drücken.
● Die Betriebsparameter werden nacheinander angewählt.
Die jeweilige LED blinkt.
Betriebsparameter ändern ➜ Geänderten Wert über die Tasten und eingeben.
TA202
Zeile 1
Zeile 2
Zeile 3
Zeile 4
Zeile 5
Zeile 6
F1 - Tachoanzeige 1
F2 - Tachoanzeige 2
F3 - Anzeige der Berechnungsfunktion
SZ - Anzeige des „Schleppzeigers“ (Maximumspeicher)
P1 - Grenzwert 1
P2 - Grenzwert 2
www.baumer.com
13
TA202
Nach Ablauf des ersten Programmierfeldes erscheint eine Strich­linie in der Anzeige.
Programmierfeld 2
Im zweiten Programmierfeld erscheint in der Anzeige das Zeichen „StAt“ für die Status-Anwahl.
● „StAt“ erscheint in der Anzeige. Die entsprechende LED des Be- triebsparameters blinkt.
Bedeutung der Statuszahlen
0 Betriebsparameter kann in der Betriebsebene angewählt, ab-
gelesen und bei P1, P2 und SZ ohne die P/R-Taste geändert bzw. gelöscht werden.
1 Wie bei Status 0, jedoch Änderungen erst nach Betätigung
der P/R-Taste möglich.
2 Betriebsparameter wird für die Bedienerebene völlig
gesperrt. Bei der Anwahl dieses Betriebsparameters wird dieser in der Bedienerebene nicht angezeigt, sondern über­sprungen. Die entsprechende Funktion bleibt erhalten.
Status ändern ➜ Entsprechende Status-Zahl mittels Tasten
● Geänderte Status-Zahl wird automatisch abgespeichert, wenn die nächste Programmierzeile über die Taste
F1 - Tachoanzeige 1
Zeile 11
F2 - Tachoanzeige 2
Zeile 12
F3 - Anzeige der Berechnungsfunktion
Zeile 13
SZ - Anzeige des „Schleppzeigers“ (Maximumspeicher)
Zeile 14
P1 - Grenzwert 1
Zeile 15
P2 - Grenzwert 2
Zeile 16
Strichlinie signalisiert das Ende des zweiten Programmierfeldes.
Bei Auslieferung ist der Status der Betriebsparameter auf 0 eingestellt.
14 www.baumer.com
und eingeben.
angewählt wird.
TA202

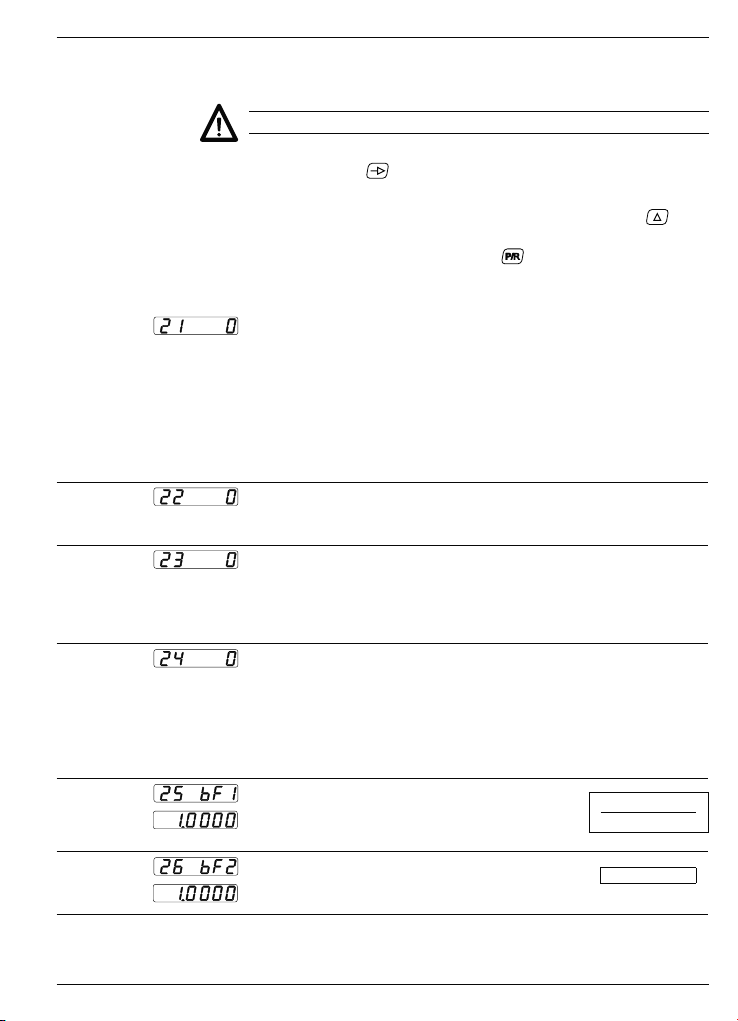

Programmierfeld 3
Das Programmierfeld 3 beginnt mit der Programmierzeile 21. In die­sem Programmierfeld werden die Programmierzeilen nacheinander angezeigt.
Die Werkseinstellung ist jeweils durch einen * gekennzeichnet.
➜ W iederholt Taste
gedrückt halten.
● Die Programmierzeilen werden nacheinander angewählt. Zurückschalten der Programmierzeilen - zusätzlich Taste drückt halten.
Die Eingabe wird abgespeichert, wenn über die Programmierebene in die Bedienerebene zurückgeschaltet wird.
Zeile 21 Berechnungsfunktionen (Anzeige auf F3)
Zeile 22
Zeile 23
Zeile 24
Zeile 25
0 * Verhältnis F1:F2 1 Differenz F1 - F2 (mit Vorzeichen) 2 Streckung/Stauchung (mit Vorzeichen) 3 Durchlaufzeit einer vorgegebenen Strecke 4 Zeitmessung über Start- und Stoppsignal 5 Zeitmessung der Periodendauer 6 Zeitmessung der Impulsdauer 7 Impulsratenmessung
Berechnungsfunktion 0, 1 und 2
0 * Berechnungsfunktion wie in Zeile 21 1 F1 - F2 getauscht
Signalart von F1 und max. Frequenz von F2
0 * F1: Spur A ggf. mit Up/Down / F2: 40 kHz 1 F1: Spur A 90° Spur B / F2: 40 kHz 2 F1: Spur A ggf. mit Up/Down / F2: 25 Hz (Kontaktansteuerung) 3 F1: Spur A 90° Spur B / F2: 25 Hz (Kontaktansteuerung)
Eingangslogik
0 * PNP, Schaltschwelle bei ca. 11 V 1 NPN, Schaltschwelle bei ca. 11 V 2
PNP, Schaltschwelle bei ca. 5 V, oder Namur mit 8 V ext. Versorgung
3
NPN, Schaltschwelle bei ca. 5 V, oder für Namur ohne Ex.-Schutz 4 PNP, Schaltschwelle bei ca. 2,5 V 5 NPN, Schaltschwelle bei ca. 2,5 V
Bewertung F1 (Divisor), Geschwindigkeitsmessung: * 1,0000 0,0001...9999,99
drücken, bei Schnelldurchlauf die Taste
ge-
Taste von der
Imp./U.
Umf.
Zeile 26
Bewertung F2 (Divisor), Drehzahlmessung: * 1,0000 0,0001...9999,99
www.baumer.com
Imp./U.
15
TA202

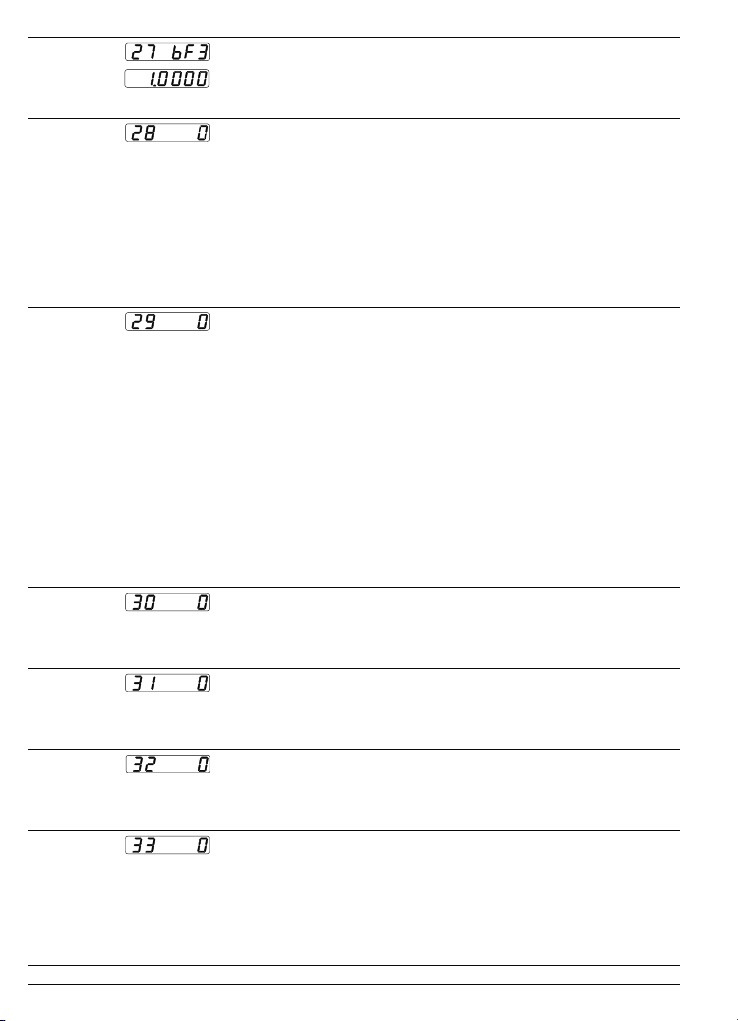

Zeile 27 Bewertung F3 (Multiplikator),
Zeile 28
Zeile 29
Zeile 30
Zeile 31
Zeile 32
Zeile 33
z. B. auf 100,000 bei einer prozentualen Anzeige einer Streckung bzw. Stauchung * 1,0000 0,0001...9999,99
Update time (Anzeigenwiederholung) 0 * 0,5 s 1 1 s 2 2 s 3 3 s 4 5 s 5 10 s 6 20 s 7 30 s 8 60 s
Time out F1 - F3 (Zeile 21 beachten) Bei Stillstand erfolgt nach Ablauf dieser Zeit: eine Nullstellung bei Berechnungsfunktion 0 bis 6 0 * 1 s 1 2 s 2 3 s 3 5 s 4 10 s 5 20 s 6 30 s 7 60 s 8 Time out ausser Betrieb 9 Time out ausser Betrieb, mit Speicherung von F1, F2 und F3
bei Netzausfall
Zeiteinheit F1
0 * 1/min 1 1/s 2 1/h
Zeiteinheit F2
0 * 1/min 1 1/s 2 1/h
Zuordnung des Schleppzeigers (Maximumspeicher)
0 * F1 1 F2 2 F3
Zuordnung Grenzwert P1
0 * oberer Grenzwert F1 1 unterer Grenzwert F1 2 oberer Grenzwert F2 3 unterer Grenzwert F2 4 oberer Grenzwert von F3 5 unterer Grenzwert von F3
16 www.baumer.com
ein Aktualisieren der Anzeige bei 7 „Impulsratenmessung“ 0,1 s 0,2 s 0,3 s 0,5 s 1,0 s 2,0 s 3,0 s 6,0 s

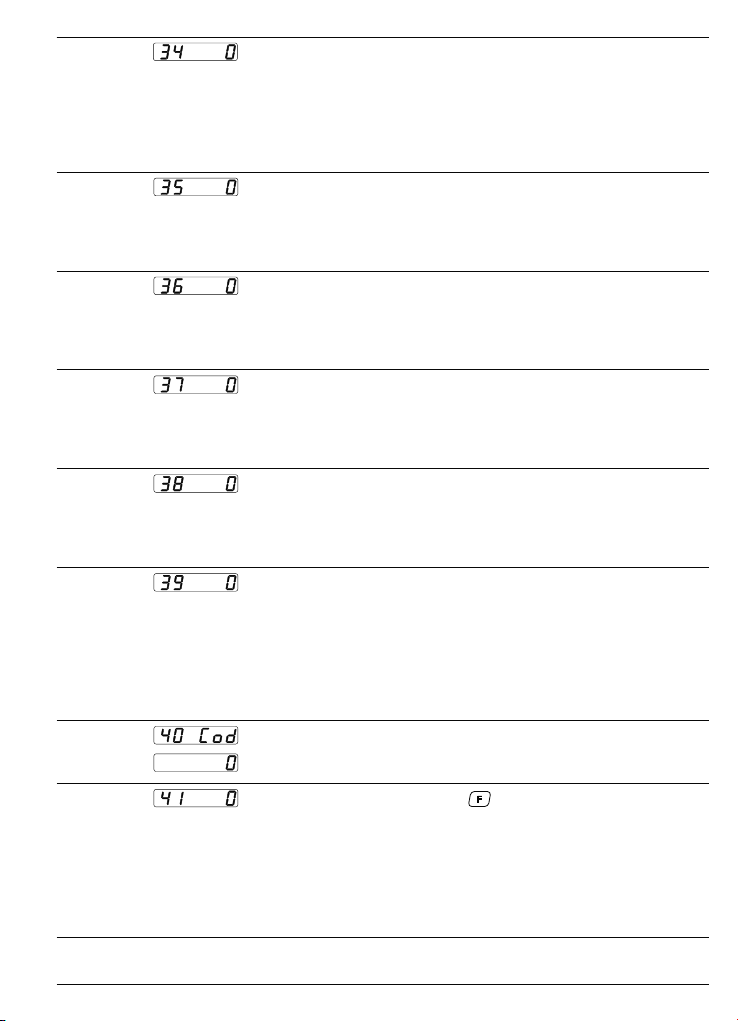

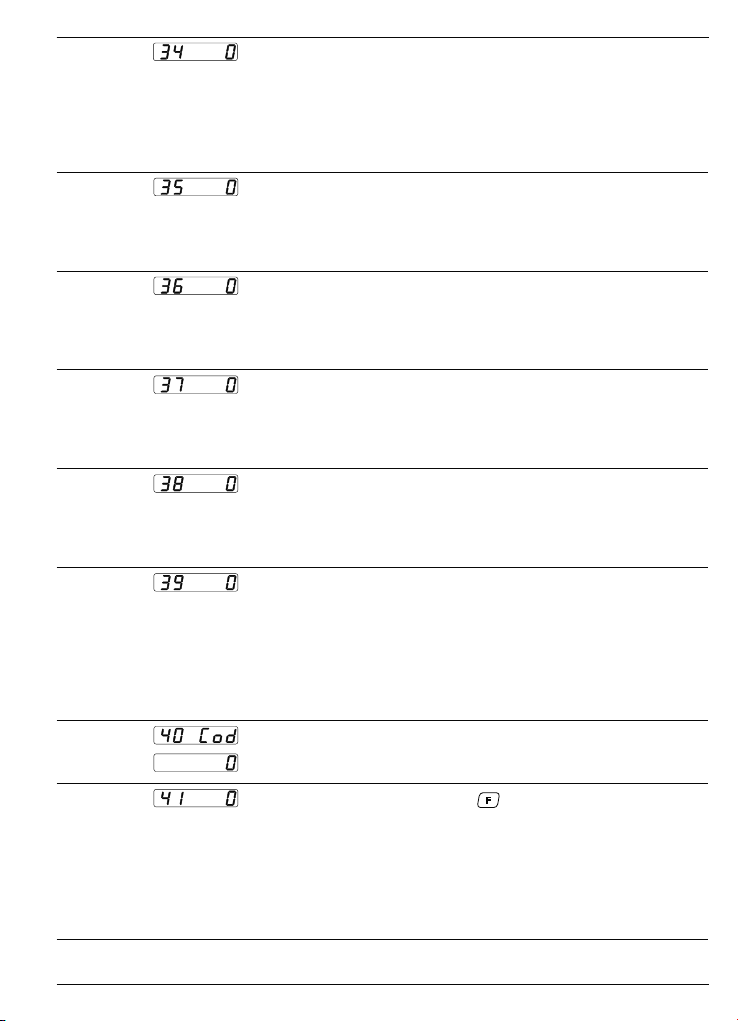

Zeile 34 Zuordnung Grenzwert P2
Zeile 35
Zeile 36
Zeile 37
Zeile 38
Zeile 39
Zeile 40
Zeile 41
0 * oberer Grenzwert F1 1 unterer Grenzwert F1 2 oberer Grenzwert F2 3 unterer Grenzwert F2 4 oberer Grenzwert von F3 5 unterer Grenzwert von F3
Ausgangslogik für Digitalausgang
0 * beide Ausgänge als Schliesser 1 P1 Öffner, P2 Schliesser 2 P1 Schliesser, P2 Öffner 3 beide Ausgänge als Öffner
Dezimalpunkt für F1
0 * kein Dezimalpunkt 1 0.0 2 0.00 3 0.000
Dezimalpunkt für F2
0 * kein Dezimalpunkt 1 0.0 2 0.00 3 0.000
Dezimalpunkt für F3
0 * kein Dezimalpunkt 1 0.0 2 0.00 3 0.000
Zuordnung der Grundanzeige (nach 15 s wird zurückgeschaltet) 0 * kein Umschalten in Grundanzeige 1 F1 2 F2 3 F3 4 SZ 5 P1 6 P2
Code-Einstellungen
0 * 0 kein Code
1...9999
Zuweisung der Funktionstaste (schnelle Anzeigeumschaltung) 0 * Funktionstaste unbelegt 1 F1 2 F2 3 F3 4 SZ 5 P1 6 P2
TA202
(Zeile 21 beachten) bei Berechnungsfunktion 3, 4, 5, 6
59.59.99 min
99.59.59 h
www.baumer.com
17
TA202

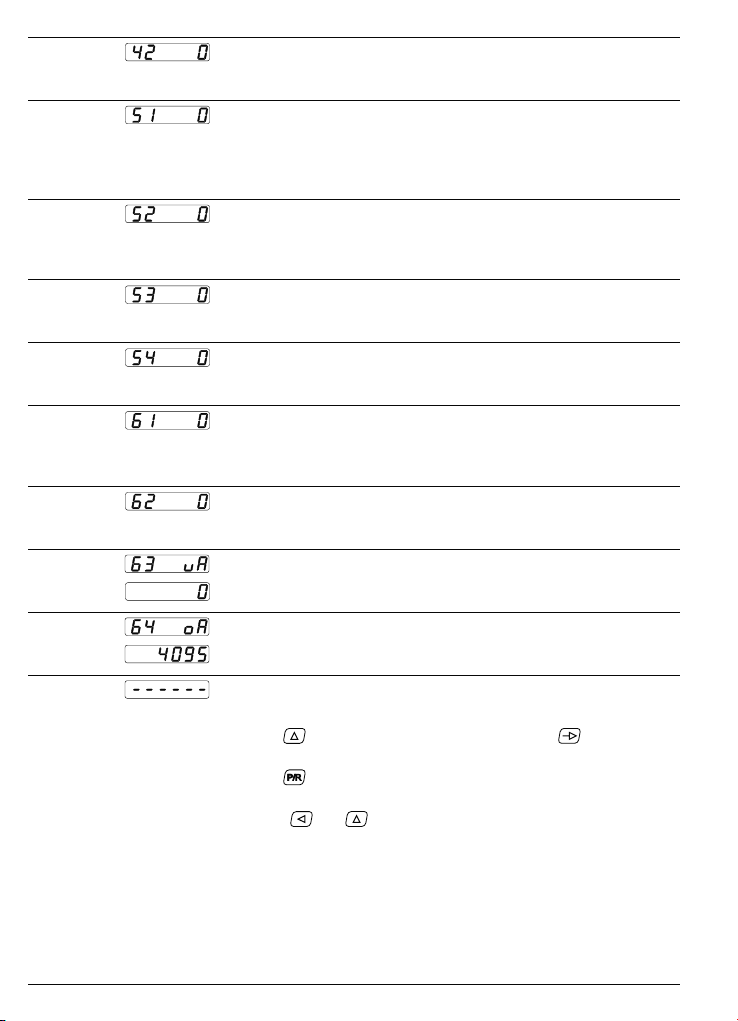

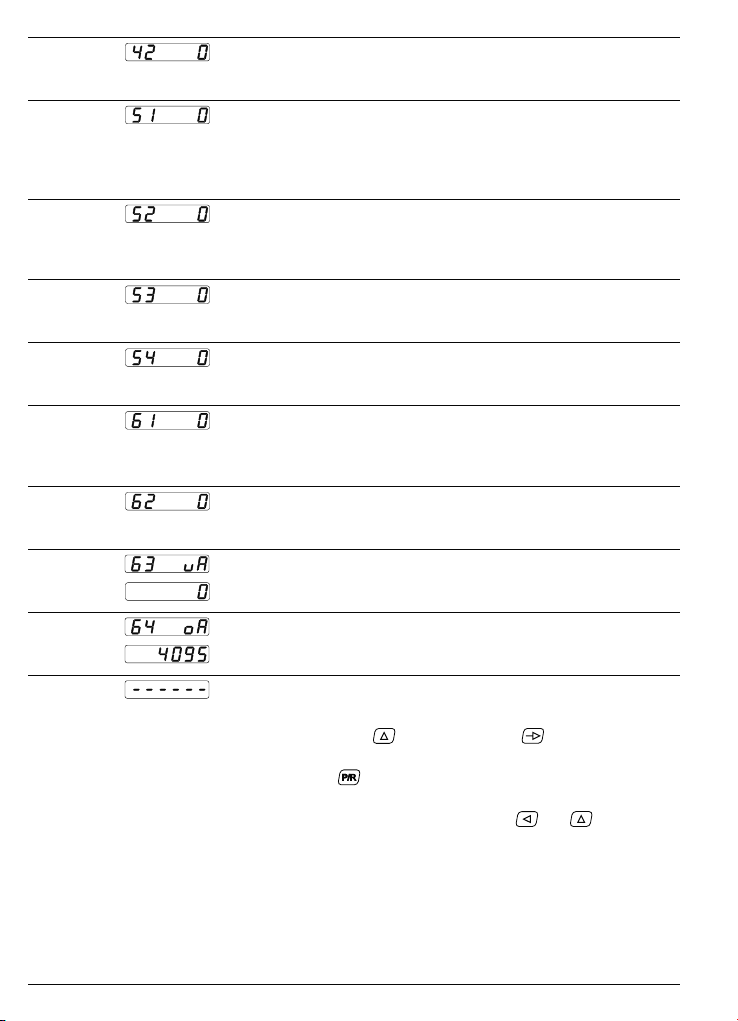

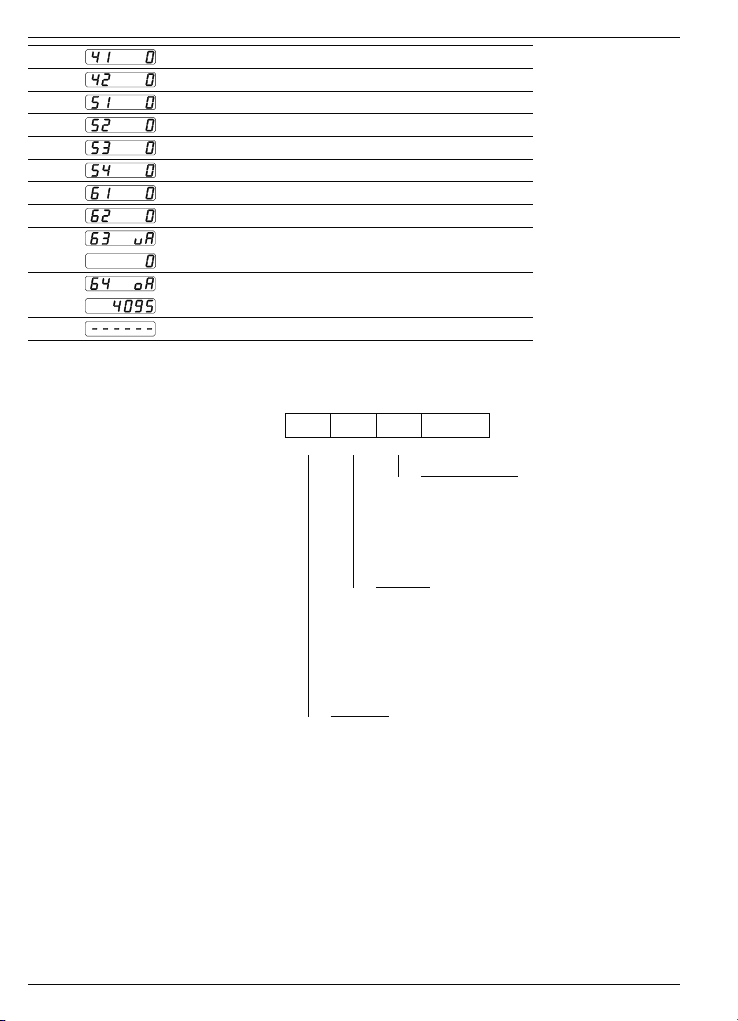

Zeile 42 Ausgangsverhalten unterer Grenzwert
Zeile 51
Zeile 52
Zeile 53
Zeile 54
Zeile 61
Zeile 62
Zeile 63
Zeile 64
0 * Mit Anlaufsperre (schaltet erst bei Unterschreitung) 1 Ohne Anlaufsperre
Baudrate
0 * 4800 Baud 1 2400 Baud 2 1200 Baud 3 600 Baud
Parity
0 * Even Parity 1 Odd Parity 2 No Parity
Stoppbits
0 * 1 Stoppbit 1 2 Stoppbits
Geräteadresse
0 * 0
1...99
Zuordnung Analogausgang
0 * Ausgang F1 1 Ausgang F2 2 Ausgang F3
Offset für Analogausgang
0 * kein Offset 1 Offset 2 V/4 mA
Unterer Analoggrenzwert
0 * Default
0...999999
Oberer Analoggrenzwert
4095 * Default
0...999999 Die Strichlinie stellt das Ende des dritten Programmierfeldes dar.
Programmierzeilen Taste zurücksetzen
Programmierung ausschalten ● Das Gerät befindet sich in der Bedienerebene.
Das Gerät auf die Werkseinstellung ● Alle bereits programmierten Werte werden auf die Werkseinstel­ zurückprogrammieren lung zurückprogrammiert. In der Anzeige erscheint kurz „Clr Pro“.
Taste drücken.
gedrückt halten und wiederholt Taste drücken.
Tasten
und gedrückt halten und Netzspannung einschalten.
18 www.baumer.com
Beispiele
TA202
5.1 Drehzahl- und Geschwindigkeitsmessung
Bei der Verwendung als Drehzahlmesser für Umdrehungen/min wird die Zeiteinheit für F1 (Tacho 1) in Zeile 30, für F2 (Tacho 2) in Zeile 31 auf 1/min eingestellt. Die Anzahl der Impulse/Umdrehung (Bewer­tung) erfolgt für F1 in Zeile 25, für F2 in Zeile 26.
Dezimalstellen
Wird die Anzeigenausgabe mit Dezimalstellen gewünscht, so muss dies bei der Einstellung der Bewertung und des Dezimalpunkts wie folgt berücksichtigt werden:
1 Dezimalstelle Bewertung x 0,1 Dezimal 0,0 2 Dezimalstellen Bewertung x 0,01 Dezimal 0,00 3 Dezimalstellen Bewertung x 0,001 Dezimal 0,000
Drehzahlmessung
Imp./Umdr. Bewertung
(Zeile 25, 26)
Dezimalpunkt
(Zeile 36, 37)
Anzeigen­beispiel
1 U. = 1 Imp. 1 kein 9999 (U/min) 1 U. = 1 Imp. 0.1 0.0 999.9 (U/min) 1 U. = 10 Imp. 10 kein 9999 (U/min) 1 U. = 10 Imp. 1 0.0 999.9 (U/min)
Geschwindigkeitsmessung
Beim Einsatz als Geschwindigkeitsmesser für m/min wird die Zeit­einheit für F1 und F2 in den Zeilen 30 und 31 (1/min) eingestellt, die Anzahl Impulse/Meter (Bewertung) erfolgt für F1 in der Zeile 25, für F2 in der Zeile 26.
Berechnungsformel der Bewertung: Imp./Umdr.
Umfang (m)
Beispiel
Umfang
(Messrad)
Imp./Umdr.
(Geber)
Bewertung
(Zeile 25,
26)
Dezimal­punkt
36, 37)
(Zeile
Anzeigen­beispiel
0,5 m 1 1/0,5 = 2 kein 9999
(m/min)
0,5 m 50 50/0,5 =
100
kein 9999
(m/min)
www.baumer.com
19
TA202
Beispiel
Verhältnis F1
Differenz
Streckung / Stauchung (F2-F1)
5.2 Berechnungsfunktionen
Nachfolgend werden die Berechnungsfunktionen beschrieben. Zur Überwachung von zwei Drehzahlen oder Geschwindigkeiten bzw. ei­ner Drehzahl und einer Geschwindigkeit, die als Verhältnis, Differenz oder als Streckung/Stauchung (prozentuale Abweichung) angezeigt werden soll. Bei der prozentualen Anzeige wird die Einstellung der Bewertung mit dem Faktor 100 vorgenommen. Dezimalstellen siehe vorherige Seite.
Formel U/min Bewertung
F1=100 U/min
F2
F1-F2 F1=200 U/min
F1
F2=200 U/min
F2=100 U/min
F1=100 U/min F2=200 U/min
F1=200 U/min F2=100 U/min
(Zeile 27)
10 0.0 0.5
1 kein 100
100
1000
Dezimalpunkt
(Zeile 38)
kein
0.0
Anzeige
100 (%)
-50.0 (%)
5.3 Zeitmessung
Bei der Verwendung als Zeitmesser stehen dem Anwender nachfol­gende Funktionen zur Verfügung, die ebebfalls in der Zeile 21 pro­grammiert werden können. Zeitbereich und Auflösung werden in der Zeile 38 festgelegt. Das Messergebnis wird auf F3 angezeigt.
Nach einem Zeitüberlauf beginnt die Anzeige wieder bei 00.00.00, dabei fallen eventuell gesetzte Grenzkontakte wieder ab.
Durchlaufzeit einer Strecke
Berechnung der Durchlaufzeit (z.B. Transportbandes), die unter Berück-
sichtigung der Geschwindigkeit für eine bestimmte Strecke (von A
nach B) benötigt wird. Das Berechnungsergebnis wird auf F3 ange­ zeigt. Die Geschwindigkeit kann über einen Inkremental-Impulsgeber mit zwei Signalspuren „A 90° B“ auf Tacho 1 erfasst werden. In Zeile 27 muss die gewünschte Messstrecke programmiert werden.
F1 ist bei dieser Anwendung unterdrückt, bei Anwahl wird „F1 OFF“
angezeigt. F2 kann zur Anzeige der Drehzahl oder Geschwindigkeit
verwendet werden.
Beispiel:
Umfang
(Messrad)
Imp./Umdr.
(Geber)
Bewertung
(Zeile 25)
Strecke
(Zeile 27)
Anzeigen­beispiel
(Zeile 38)
0,5 m 50 50/0,5 =
100
10,00 m 99.59.59 h
59.59.99 min
20 www.baumer.com
TA202
Messung über Start- und Die Zeitmessung wird über einen Impuls am Eingang „F2/Start“ ge­ Stoppsignal startet und durch einen Impuls am Eingang „Stop“ beendet. Beide Eingänge reagieren auf die vordere Impulsflanke. F2 zeigt einen laufenden Messvorgang an.
Periodendauer Die Zeitmessung wird über die vordere Impulsflanke am Eingang „F2/Start“ gestartet und mit der darauffolgenden vorderen Impuls flanke beendet. Über den Eingang „Stop“ kann der Messvorgang unterbrochen werden (Torfunktion). F2 zeigt einen laufenden Mess­ vorgang an.
Impulsdauer Die Zeitmessung wird über die vordere Impulsflanke am Eingang „F2/Start“ gestartet und mit der Rückflanke beendet. Über den Eingang „Stop“ kann der Messvorgang unterbrochen werden (Torfunktion). F2 zeigt einen laufenden Messvorgang an.
Impulsratenmessung Die Impulsratenmessung wird über den ersten Impuls am Eingang „F1/A“ gestartet und nach Erkennen einer Impulsraten-Pause beendet.
Die Stillstandserkennung sorgt automatisch für ein Aktualisieren der Anzeige nach jeder Impulsrate. Die Pausenzeit zwischen den Impuls­raten wird unter „Time out“ in Zeile 29 programmiert. Anwendung: z.B. Vorschubanzeige und Überwachung an Stanzma­schinen.
6 Technische Daten
Technische Daten - elektrisch
Betriebsspannung 24/48 VAC ±10 % (50/60 Hz)
Leistungsaufnahme 7 VA, 5 W Sensorversorgung 12...26 VDC / max. 100 mA Anzeige LED, 7-Segment Anzeige Stellenzahl 6-stellig Ziffernhöhe 14 mm Anzeigeneinheit 1/s, 1/min, 1/h programmierbar Funktion Tachometer, Verhältnisanzeige Messprinzip Periodendauer-Messung Berechnungsfunktionen Differenz F1-F2; Verhältnis F1:F2
Signaleingänge Komparatoreingänge Eingangslogik NPN / PNP Steuereingänge 2 Eingänge Steuerfunktionen Start, Stopp Zählfrequenz F1: 10 kHz / F2: 25; Hz, 40 kHz Skalierungsfaktor 0.0001...9999.99 Datenspeicherung >10 Jahre im EEPROM Ausgänge elektronisch Optokoppler
115/230 VAC ±10 % (50/60 Hz) 24 VDC ±10 %
Streckung/Stauchung (F2-F1):F1 Durchlaufzeit Impulsratenmessung
www.baumer.com
21
TA202
Analogausgang 0(2)...10 V, 0(4)...20 mA
Auflösung 12 Bit Temperaturkoeffizient typisch
±20 ppm/°C Ausgänge Relais Wechsler potentialfrei Schnittstellen RS232, RS422, RS485 Auslegung DIN EN 61010-1 Schutzklasse II
Überspannungskategorie II
Verschmutzungsgrad 2 Störaussendung DIN EN 61000-6-3 Störfestigkeit DIN EN 61000-6-2 Programmierbare Parameter Zurordnung F1, F2 oder F3
Berechnungsfunktionen
2 Grenzwerte, Analogausgang
Schleppzeigerfunktion Zulassungen UL-Zulassung / E63076
Technische Daten - mechanisch
Umgebungstemperatur 0...+50 °C Lagertemperatur -20...+70 °C Relative Luftfeuchte 80 % nicht betauend Anschluss Schraubklemme steckbar Aderquerschnitt 1,5 mm
2
Schutzart DIN EN 60529 IP 65 (frontseitig mit Dichtung) Bedienung / Tastatur Folie mit Kurzhubtasten Gehäuseart Schalttafelgehäuse Abmessungen B x H x L 96 x 48 x 124 mm Einbauausschnitt 92 x 44 x mm (-0,6) Einbautiefe 124 mm Montageart Frontplatteneinbau mit Spannrahmen Masse ca. 350 g (AC), 250 g (DC) Werkstoff Gehäuse: Makrolon 6485 (PC)
Technische Daten - Schaltpegel Komparator-Eingänge Eingangsschaltung
Eingänge PNP- / NPN-Logik Eingangspegel Programmierbar Eingangspegel Low 0...2 VDC Eingangspegel High 3...40 VDC Eingangswiderstand 3 kΩ
Relais-Ausgänge Ausgangsschaltung
Schaltspannung max. 250 VAC / 110 VDC Schaltstrom max. 1 A Schaltleistung max. 150 VA / 30 W Relais Ansprechzeit 5 ms
22 www.baumer.com
TA202
Elektronische Ausgänge Ausgangsschaltung
Schaltspannung max. 40 V Schaltstrom max. 15 mA Restspannung <1 V
Technische Daten – Analogausgang
Auflösung 12 Bit (4096 Schritte) Ausgangsbereiche
- bei Strom Ausgang 0…20 mA
1 Bit Wert 4,884 μA Max. Last (Bürde) 500 Ohm
- bei Spannungsausgang 0…10 V
1 Bit Wert 2,442 mV Min. Last (Bürde) 1000 Ohm Genauigkeit ±0,1% auf Endwert Nichtlinearität ±1LSB Ausgangs Temperaturkoeff. Typ. ±50 ppm/ °C Offset Toleranz Max. ±0,50 μA
Offset Temperaturkoeff. Max. ±20 ppm/ °C Referenz Spannung -2,5 V Isolation 250 VRMS Min.
Sonstiges Alle Ausgänge sind kurzschlussfest
Optokoppler nicht kurzschlussfest
4…20 mA (programmierbar)
2…10 V (programmierbar)
Max. ±0,25 mV
Ausgang zu Tachologik
Galvanische Trennung zu allen anderen Tacho-Funktionen Ausgangsbereich 4…20 mA/2…10 V programmierbar über Tast atur

6.1 Abmessungen


www.baumer.com



23
TA202
6.2 Werkseinstellung
Bei Lieferung ab Werk sind folgende Parameter programmiert: P1 Grenzwert 1 auf 1000 P2 Grenzwert 2 auf 2000 Berechnungsfunktion Verhältnis F1:F2 Signalart von F1 Eine Spur (geg. Up/Down) Eingangslogik PNP Bewertung F1, F2, F3 1.0000 Anzeigenwiederholung Alle 1 s Time out 1 s Zeiteinheit F1, F2 1/min Zuordnung des Schleppzeigers Auf F1 Zuordnung für Grenzwert 1 1. oberer Grenzwert von F1 Zuordnung für Grenzwert 2 2. oberer Grenzwert von F1 Ausgangslogik für Digitalausgang Beide Ausgänge als Schliesser Dezimalpunkt F1, F2, F3 Kein Dezimalpunkt Zuordnung der Grundanzeige Kein Zurückstellen nach 15 s Programmschutz-Code Kein Code eingestellt Zuordnung der Funktionstaste Funktionstaste unbelegt Ausgangsverhalten unterer Grenzwert
Option Baudrate 4800 Baud Parity Even Parity Stop Bit 1 Stop Bit Geräteadresse 0
Option Zuordnung des Analogausgangs Ausgang von F1 Offset für Analogausgang Kein Offset (2 V oder 4 mA) unterer Analog-Grenzwert 0 oberer Analog-Grenzwert 4095
Schaltet beim Unterschreiten
6.3 Fehlermeldungen
Fehlermeldungen Err 1 und Err 2 Hardware-Fehler, muss im Werk behoben werden
Err 6 Eingangsfrequenz an Tacho F1 zu hoch.
Fehlermeldung kann durch Taste werden.
999999 blinkt Bereichsüberlauf der Anzeige F1, F2, F3.
Kann durch ungünstige Parametereinstellung auch schon bei niedrigen Frequenzen auftreten. Beispiel: F1 = 100 Hz, bF1 = 0.01, Einheit = 1/h 100/0.01 * 3600 = 3600 000 Das Blinken der Ziffern 999999 wird nach einer Parameterkorrektur bzw. Frequenzreduzierung automatisch aufgehoben.
24 www.baumer.com
gelöscht

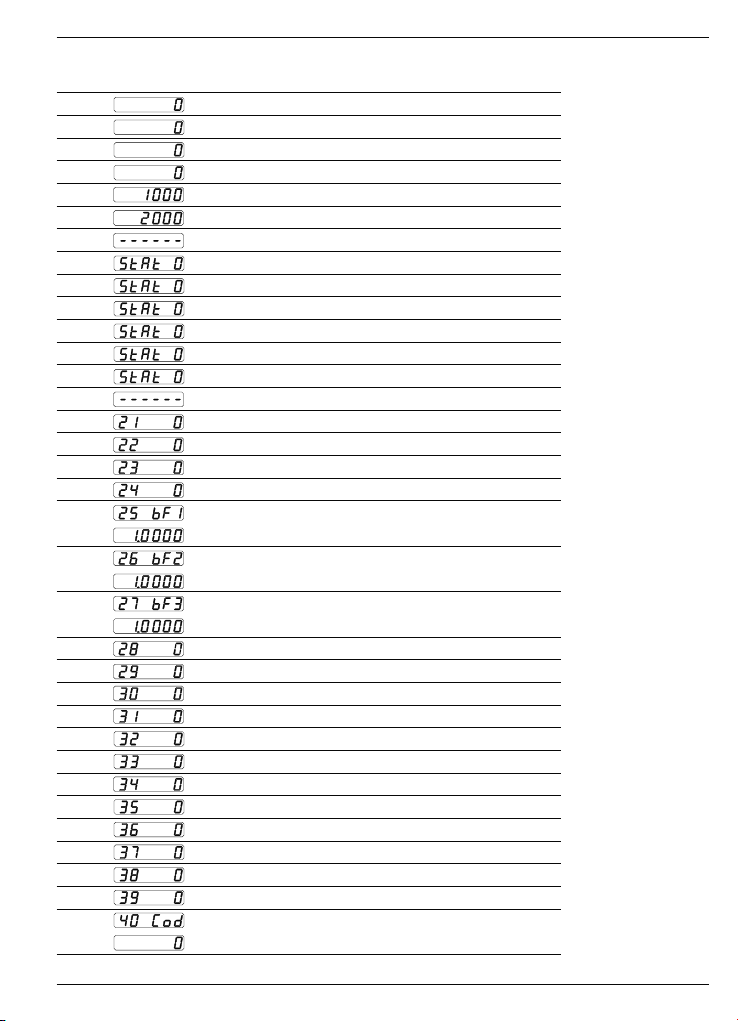

6.4 Programmierzeilen - Übersicht
Zeile Werkseinstellung Kurzbeschreibung
01 02 03 04 05 06 10 11 12 13 14 15 16 20 21 22 23 24 25
26 Bewertung Tacho 2
27 Faktor für Berechnungsfunktion
Tachoanzeige F1 Tachoanzeige F2 Tachoanzeige F3 Schleppzeiger Grenzwert 1 Grenzwert 2 Trennzeile Status für Tachoanzeige F1 Status für Tachoanzeige F2 Status für Tachoanzeige F3 Status für Schleppzeiger Status für Grenzwert 1 Status für Grenzwert 2 Trennzeile Berechnungsfunktionen Invertierung der Berechnungsfunktionen Zählart Tacho 1 Eingangslogik Bewertung Tacho 1
TA202
28 Update-Zeit F1, F2, F3 29 30 31 32 33 34 35 36 37 38 39 40
Time-out F1, F2, F3 Zeiteinheit Tacho 1 (F1) Zeiteinheit Tacho 2 (F2) Zuordnung Schleppzeiger Zuordnung Digitalausgang 1 Zuordnung Digitalausgang 2 Ausgangslogik Digitalausgänge Dezimalpunkt F1 Dezimalpunkt F2 Dezimalpunkt F3 Auswahl Grundanzeige Code
www.baumer.com
25
TA202

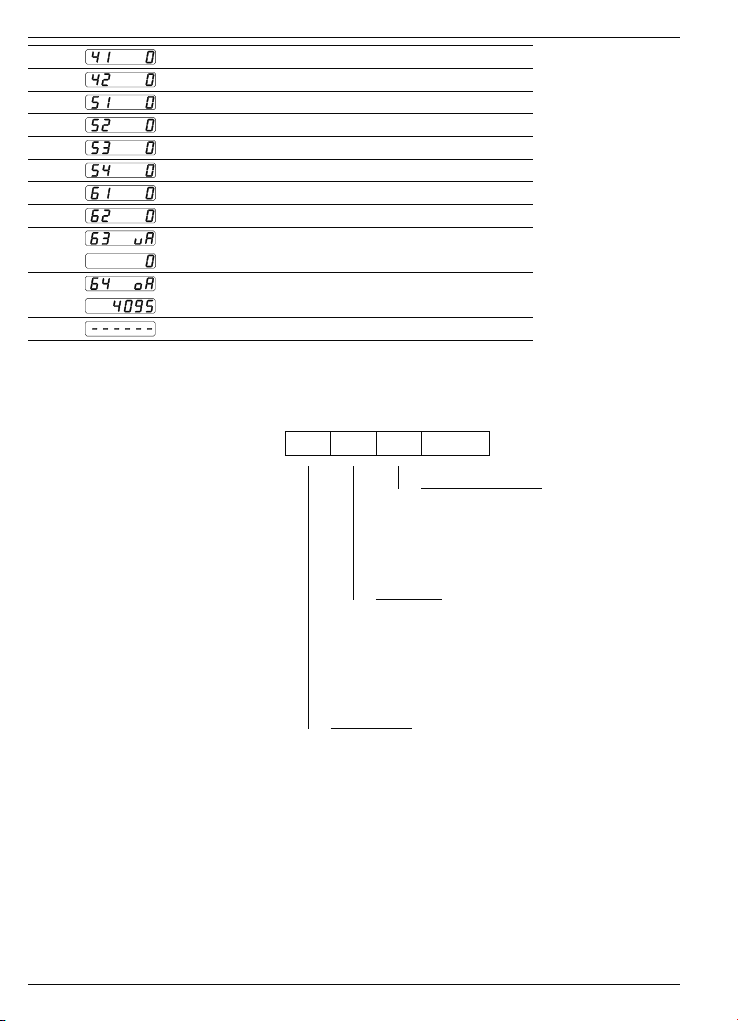

41 Zuweisung Funktiontaste 42 51 52 53 54 61 62 63
Ausgangsverhalten unterer Grenzwert Baudrate Parity Stop Bit Adresse Zuordnung Analogausgang Offset für Analogausgang Unterer Analog-Grenzwert
64 Oberer Analog-Grenzwert
65 Trennzeile
7 Bestellbezeichnung
TA202. AXA1
1 24 / 48 VAC 2 115 / 230 VAC 3 24 VDC
0 Optokoppler Ausgänge 1 Relais und Optokoppler Ausgänge 2 Relais und Optokoppler Ausgänge /
Schnittstelle 0 Ohne Schnittstelle 1 RS485 2 RS422 3 RS232
Betriebsspannung
Ausgänge
Analogausgang
26 www.baumer.com
TA202
Operating Instructions
Electronic tachometer TA202
Contents Page General / Safety instructions 28 System description 30
Description 30 Block diagram 31
Connecting 32
Connecting the supply voltage 33 Assigning the electronic outputs 33 Assigning the signal outputs 34 Assigning the signal inputs 34 Connecting the sensor supply 34 Connecting the interfaces 35 Executing the test routine 36
Operating mode 37 Programming mode 38
Measuring speed and rpm 45 Measuring functions 46 Time measurements 46
Technical data 47
Dimensions 49 Default settings 50 Error messages 50 Programming lines - overview 51
Part number 52
www.baumer.com
27
TA202
General Information
In the following you will find the explanations of the symbols used in this operating manual.
Explanation of symbols ➜ This symbol indicates activities to be carried out.
● This symbol indicates supplementary technical information.
This symbol is located before texts to which particular attention is to be paid to ensure proper use of the product.
This symbol is located before texts that provide important additional information.
Italics Important terms in the left text column are printed in italics to help you find information more quickly.
1 Safety instructions
General information
The products has been developed and built in accordance with the recognized rules of technology. The units have left the manufacturing plant ready to operate and in safe condition. To keep the units in this condition, it is necessary that the units be
- installed and operated
- properly,
- in a safety and hazard-conscious manner, under observance of this operating manual and in particular of these safety precautions!
Make sure that the personnel has read and understood the operating manual, and in particular the „Safety Instructions“ chapter. In addition to the operating manual, the generally applicable legal and other binding regulations for accident prevention and environmental protection must be observed and ensured. This manual is intended as a supplement to already existing docu­mentation (catalogues, data sheets or assembly instructions).
Proper use
The application of the units consists of controlling and monitoring in­dustrial processes in the metal, wood, plastics, paper, glass and tex­tile industry etc. The units may only be operated
- in the properly installed state and
- in accordance with the specifications of the technical data
28 www.baumer.com
TA202
Operation not covered by the specified descriptions/parameters is improper and can lead to
- fatal injuries,
- serious damage to health,
- property damage or
- damage to the units in conjunction with the systems/machines/processes to be controlled/monitored!
The overvoltages to which the units are subjected at the connection terminals must be limited to the value of the overvoltage category II (see Technical data)! The units may not be operated
- in hazardous areas,
- as medical units,
- in applications expressly named in EN 61010!
If the units are used to control/monitor machines or processes with which, as the result of a failure/malfunction or incorrect operation of the units
- a life-threatening danger,
- health risks or
- a danger of property or environmental damage could result, then appropriate safety precautions must be taken!
Do not open the housing of the units or make any changes to it! Tampering with the units can have a negative affect on their opera­ting safety, resulting in dangers! Do not make repairs on the units! Return defective units to the manufacturer!
Installation/commissioning
In case of changes (including in the operating behavior) that impair safety, shut-down the units immediately. During installation work on the units, the power supply must always be disconnected. Installati­on work may only be carried out by appropriately trained experts. Following proper assembly and installation, the units are ready for operation.
Maintenance/repairs
Always disconnect the power supply of all units involved. Main­tenance and repair work may only be carried out by appropriately trained experts. If troubleshooting is unsuccessful, do not continue to use the units. Please contact the manufacturer in this case.
www.baumer.com
29
TA202
2 System description
2.1 Description
The device comprises
- two separate tachometer units, tachometer 1 with an internal
phase evaluator
- programmable measurement functions
- maximum memory „max hold“
- adjustable limiting values
LED symbol display
Display tachometer F1
Display tachometer F2
Display of measurement function F3
„Max hold“ display
Limit value P1
Limit value P2
Control panel
Adjusting key for decade selection
Adjusting key for decade values
Changeover key for function display
Changeover key for programming/control level
Function key
Reset key
30 www.baumer.com
2.2 Block diagram
V
0(4)-20 mA
TA202
Voltage supply
F1 A
F1 B
F2 Start
Stop
-
+
T,R-
T,R+
TxD+
TxD-
RxD+
RxD-
TxD
RxD
GND
2
3
6
A 90° B
7
8
9
Measuring value F1 / F2 / F3
14
15
16
17
18
19
16
18
19
Measuring value F1 / F2 / F3
Measuring value F1
Measuring value F2
Measuring value F3 Ratio F1 : F2 Difference F1 – F2 Stretching Shrinking
Run time
(measuring
value 1 not active)
Time (measuring value 2 not active)
Limit 1
Limit 2
Interface RS485
Interface RS422
Interface RS232
Analog output
4
5
10
11
12
13
20
21
22
23
24
25
27
28
29
30
Sensor supply
Output
Analog output
0(2)-10
-
+
P1
P2
P1
P2
www.baumer.com
31
TA202
Terminal assignment
3 Connecting
This chapter first describes terminal assignment of the device, follo­wed by some connection examples. Chapters 3.1 to 3.5 provide con­crete remarks and specifications regarding the individual terminals. The electrical inputs and outputs are configured on two plug-in screw terminals. The two 15-pole screw-type terminals are coded wi­thout pole loss.
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15
27 28 29 30
RU
RI
T,R-
Br.
Limit value
(+)
terminal - terminal /
21
21
Limit value
max. 250 V
- terminal
StopF2Start
F1 B
Signal Sensor
F1 A
+24V
supply
RxD-
GND
0V
Not assigned Supply voltage Supply voltage Sensor supply 0 V Sensor supply +24 V Signal F1/A (track A) Signal F1/B (track B) Signal F2/start Signal stop Limit value 1 (collector) Limit value 1 (emitter) Limit value 2 (collector) Limit value 2 (emitter) Option RS485 T,R­Option RS485 T,R+
Option RS232 or RS422 Option relay output limit value 1 (P1) Option relay output limit value 2 (P2) Option analog output Option analog output (jumper at U) Option analog output (I) Option analog output (U)
RxD+
RS422
RxD
RS232
TxD-
TxD+
TxD
Voltage supply
(-)
15 14 13 12 11 10 987654321
T,R+
RS485
Terminal assignment
Terminal Function
16-19 20-22 23-25
32 www.baumer.com
TA202
115 VAC (24 VAC)
230 VAC (48 VAC)
For protection against shock hazards as specified in EN 61010, stran­ded conductors may only be connected using wire end ferrules with insulating caps. Terminals which are not assigned in the factory must not be otherwise assigned by the user. We recommend shielding all sensor connecting leads and earthing the shield at one end. Earthing at both ends is recommend to avoid RF interference or if equipo­tential bonding conductors are installed over long distances. Sensor connecting leads should not be laid in the same trunking as the mains power supply cable and output contact leads.
3.1 Connecting the supply voltage
AC voltage It is possible to switch between two different alternating voltage ratings as required using the voltage changeover switch accessible from the side of the device. The higher of the two alternating voltage ratings (48 V or 230 V) is set in the factory.
➜ Set the required alternating voltage at the voltage selector switch. ➜ Connect alternating voltage to terminals 2 and 3 in accordance
with the terminal diagram of the device. Supply voltage Recommended external fusing 24 VAC ±10 %, 50/60 Hz T 400 mA 48 VAC ±10 %, 50/60 Hz T 400 mA 115 VAC ±10 %, 50/60 Hz T 100 mA 230 VAC ±10 %, 50/60 Hz T 100 mA
AC voltage Connect an interference-free supply voltage, i.e. do not use the supply voltage for the parallel connection of drive systems, contac­ tors, solenoid valves etc.
➜ Connect direct voltage in accordance with the terminal diagram
of the device.
Voltage supply Recommended external fusing 24 VDC ±10 %, max. 5 % RW T 500 mA
11 10
Limit value 1
13 12
Limit value 2
Fire protection: Operate the device using the recommended external fusing indicated in the terminal diagram. According to EN 61010, in case of a fault 8 A / 150 VA (W) must never be exceeded.
3.2 Assigning the electronic outputs
The electronic outputs (terminals 10, 11 and 12, 13) are optocoupler outputs with separate assignment of the respective collector and emitter. Limit values are assigned in lines 33 and 34 of the program.
Max. switch. voltage Max. switch. current Max. residual voltage +40 V 15 mA <1 V
www.baumer.com
33
TA202
22 21 20
Limit value 1
25 24 23
Limit value 2
The electronic outputs are not short-circuit proof!
➜ Assign terminals 10, 11 and 12, 13 accordingly.
3.3 Assigning the signal outputs (relay contacts) option
Terminals 20, 21 and 22 as well as 23, 24 and 25 are potential­free changeover contacts. The signal outputs can be assigned in accordance with the terminal diagram on the left. The limit values are assigned in lines 33 and 34 of the program.
Max. switch. output Max. switch. voltage Max. switch. current 150 VA/30 W 250 V 1 A
The user is responsible for ensuring that a switching load of 8 A/ 150 VA (W) is not exceeded in the event of a fault. Internal spark suppression by means of two zinc oxide varistors (275 V)
➜ Assign terminals 20, 21 as well as 23, 24 and 25 accordingly.
3.4 Assigning the signal inputs
Terminals 6 to 9 are signal inputs. Terminals 6 (F1/A) and 7 (F1/B) are inputs for the tachometer display F1. The type of signal and signal lo­gic are determined in lines 23 and 24 of the program. Terminal 8 (F2/start) serves
- as a signal input for tachometer display F2,
- or as a start input for time measurement depending on the setting in line 21 of the program.
Terminal 9 (stop) is used as a stop input in the case of time measure­ments.
Input resistance approx. 3 kOhm Max. input level ±40 VAC Max. frequency F1 10 kHz Max. frequency F2 40 kHz / 25 Hz
➜ Assign terminals 6 to 9 accordingly.
3.5 Connecting the sensor supply
Connect the sensor supply at terminals 4 and 5. However, do not use the sensor supply to supply unearthed inductances or capacita­tive loads.
34 www.baumer.com
The sensor supply is not short circuit-proof.
TA202
Terminal Voltage Max. residual ripple Max. perm.
4 0 V --- --­5 12...26 VDC Depending on load 100 mA
3.6 Connecting the interfaces (Option)
The serial interface is capable of executing the following functions:
- Accessing data
Programming parameters
Interface parameters include:
- Data transmission rate (baud rate),
- Parity bit,
- Number of stop bits
- Address used to access the tachometer from a master computer.
These interface parameters can be set on the programming level (lines 51, 52, 53 and 54). The following standard interface types can be connected to the tachometer:
- RS232
- RS422
- RS485
Interface characteristics
RS232 Full duplex transmission with the characteristics:
- Asymmetrical
- 3 lines
- Point to point connection - 1 transmitter and 1 receiver
- Data transmission length max. 30 m
RS422 Full duplex transmission with the characteristics:
- Symmetrical
- 4 lines
- Multiple point connection - 1 transmitter and 32 receivers
- Data transmission length max. 1500 m
RS485 Semi-duplex transmission with the characteristics:
- Symmetrical
- 2 lines
- Multiple point connection - 1 transmitter receivers (max. 32 appl.)
- Data transmission length max. 1500 m ➜ Assign terminals 14 and 15 and where applicable also 16, 17, 18
and 19 with the respective interface.
current
www.baumer.com
35
TA202
3.7 Executing the test routine
The test routine is described below.
Test start ➜ Press keys hold down the above keys for this period.
● All display segments are displayed automatically in sequence and so performance tested.
Test extension ➜ Using the
When testing the appliance outputs, ensure that no machine func­tions are connected.
Keyboard test
Input test
● The inputs can be triggered simultaneously or individually. The display is active in the idle status.
Output test
➜ Press the keys and . The outputs are now activated. Reset the outputs using the key.
Analog output test (only when using the option with analog output).
Display: Program number and version number.
Display: Program date.
Test of various input levels (operating points), signal forms and of the phase discriminator (test of numbers 1 to 9).
Test end The test routine can only be interrupted by switching off the device.
Test program version
After switching the mains supply back on, the device is automatical­ly ready for operation.
Press the this period).
Display: Program number and version number.
and at the same time. Switch on the device,
key, test the keyboard and the inputs in turn.
key, switch on the tachometer (hold the key down for
Display: Program date.
36 www.baumer.com
4 Operating mode
Operation and application of the device are described in this chapter.
● After switching on the supply voltage, the device is automatically- ready for operation.
Operating level On the operating level, it is possible:
- to read tachometer display F1, e.g. supply speed;
- to read tachometer display F2, e.g. rpm;
- to read the measurement display F3, e.g. ratio between F1:F2;
- to read, delete and modify the „max hold“ display, e.g. F2 max.;
- to read, delete and modify the limit values P1 and P2. On the programming level, it is possible to disable all parameters (for more information, see also chapter 5, programming field 2.)
Read tachometer display F1
➜ Read the displayed value
Read tachometer display F2
➜ Press the key. ➜ Read the displayed value
Measurement function F3
➜ Press the key. ➜ Read the displayed value
„Read „Max hold“
➜ Press the ➜ Read the „Max hold“ value.
key.
TA202
Reset
Modify
Modify
➜ Press the key.
Limit value P1
➜ Press the ➜ Read the set limit value P1
➜ Enter the limit value P1 using and , sign before the 6th
decade after figure 9.
➜ Press the key.
● Modification completed.
Limit value P2
➜ Press the ➜ Read the set limit value P2
➜ Enter the limit value P2 using and , sign before the 6th
decade after figure 9.
➜ Press the key.
● Modification completed.
After 15 seconds without activating a key, the previous limit value is automatically restored and displayed.
key.
key.
www.baumer.com
37
TA202
5 Programming mode
This chapter describes the process used to program the device.
On the programming level, it is possible to adjust the operating parameters. The programming mode is subdivided into three different programming fields.
1st programming field
In the first programming field, it is possible to access and modify all the operating parameters. Those operating parameters which are dis­abled on the operating level are also displayed here. The first program­ming field consists of 6 lines. (Lines 1 – 4 are not programming lines).
2nd programming field
In the second programming field, the individual operating parameters can be disabled and enabled for access to the operating level. It is possible to access disabled operating parameters from the first pro­gramming field.
3rd programming field
In the third programming field, it is possible to program all machine related functions and values, as well as the interface parameters.
Key functions
For the individual programming fields, the assignment of keys is the same. There can be a difference between the key assignment used on the operating and programming level. For this reason, all functions are described here in full.
Key Switches to the next operating parameter on the operating and pro­gramming mode. For fast run-through, keep the key pressed down.
Key Switches over between programming and operating mode.
Key Operating and programming mode: Selects the first or next re­quired decade. The respective selected decade position flashes.
Key Operating mode: Deletes the display. Programming mode: Reset to the value zero. Reset of possible programmed operating values.
Key Operating mode: Switches from any optional display to a parameter in accordance with selection made in line 41. Programming mode: In conjunction with the key, switches over to the programming mode.
Key When this key is pressed, the respective decade position swit­ches on by one point until the maximum setting value is reached.
38 www.baumer.com
Access programming
➜ Press the key
● The system switches from the operating to the programming mode. ➜ Press the key .
● The CodE display appears.
The code exists for programming field 1 - 3
➜ Enter the code
There is no code entered on delivery.
Incorrect code Entering an incorrect code:
CodE appears in the display after pressing the
● After 15 seconds the system switches back to the operating mode. ➜ Press the key und , enter the correct code.
Unknown correct code Correct code If the code is correct, press the key .
Altering operating param. ➜ Enter the altered value using the keys
If you do not know the correct code, send it back to the manufacturer.
● The programming fields are then accessed one after the other.
Programming field 1
For information on the displays and on modification of the individual values, see chapter 4.
➜ Press the key
● The programming lines are selected in sequence. The respective
LED flashes.
.
and , than press the key .
again.
TA202
key.
and .
Line 1
Line 2
Line 3
Line 4
Line 5
Line 6
F1 - display tachometer 1
F2 - display tachometer 2
F3 - display for the measurement function
SZ - display for „Max hold“ (maximum memory)
P1 - limit value 1
P2 - limit value 2
www.baumer.com
39
TA202
After completion of the first programming field, a dotted line ap­pears in the display.
Programming field 2
In the second programming field, the letters „StAt“ appear, standing for status selection.
● „StAt“ appears in the display. The LED for the respective opera- tingparameter flashes.
Meaning of the status numbers
0 Operating parameters can be selected and read in the
operating mode and P1, P2, SZ can be changed or deleted without P/R key.
1 See status number 0 but the P/R key must be entered
before changes are possible.
2 Operating parameters is completely disabled for the opera-
ting mode. If this operating parameter is selected, it is not displayed on the operating level but bypassed. The respec­tive function is retained.
Modifying the status ➜ Enter the respective status number via
● The altered status number is automatically stored when the next- programming line is selected via
F1 - display tachometer 1
Line 11
F2 - display tachometer 2
Line 12
F3 - display for the measurement function
Line 13
SZ - display for „Max hold“ (maximum memory)
Line 14
P1 - limit value 1
Line 15
P2 - limit value 2
Line 16
The dotted line represents the end of the second programming field.
The default operating parameter status is zero.
.
40 www.baumer.com
and keys.
TA202
Programming field 3
Programming field 3 begins with programming line 21. In this pro­gramming field, the programming lines are displayed in sequence.
Default settings are always printed with *.
➜ Press the key
● Programming lines are selected in sequence. To switch back through the program lines, hold down the at the same time.
The input is stored when you use the key to switch back from the programming to the operating level.
Line 21 Measurement functions (Display at F3)
Line 22
Line 23
Line 24
Line 25
0 * Ratio F1:F2 1 Difference between F1 - F2 (with sign) 2 Extension/compression (with sign) 3 Throughput time of a defined path 4 Time measurement via start and stop signal 5 Time measurement of period duration 6 Time measurement of pulse duration 7 Pulse rate measurement
Measurement function 0, 1 and 2
0 * Measurement function as in line 21 1 F1 - F2 inverted
F1 signal type and max. frequency of F2
0 * F1 Track A possibly with up/down, F2 40 kHz 1 F1 Track A 90° track B, F2 40 kHz 2
F1: Track A possibly with up/down / F2: 25 Hz (contact selection
3 F1: Track A 90° track B / F2: 25 Hz
Input logic
0 * PNP, switching voltage at appr. 11 V 1 NPN, switching voltage at appr. 11 V 2 PNP, switching voltage at appr. 5 V, or Namur with 8 V ext. supply 3 NPN, swit. voltage at appr. 5 V, or Namur without intrinsic safet 4 PNP, switching voltage at appr. 2.5 V 5 NPN, switching voltage at appr. 2.5 V
Scale F1 (divider), at speed measurement: * 1,0000 0,0001...9999,99
again, for fast run-through hold the key down.
(contact selection
)
pulses/rev.
circumf.
key
)
Line 26
Scale F2 (divider), at rpm measurement: * 1,0000 0,0001...9999,99
www.baumer.com
pulses/rev.
41
TA202
Line 27 Scale F3 (multiplier), e.g. to 100.000 for display of an extension
comparison in percentage terms. * 1,0000 0,0001...9999,99
Line 28
Update time (display repetition) 0 * 0.5 s 1 1 s 2 2 s 3 3 s 4 5 s 5 10 s 6 20 s 7 30 s 8 60 s
Line 29
Time out F1 - F3 (see line 21) On standstill, after expiry of this period: a
reset to zero occurs with
measurement functions 0 to 6 0 * 1 s 1 2 s 2 3 s 3 5 s 4 10 s 5 20 s 6 30 s 7 60 s
an update of the display occurs with function 7 „pulse rate meas.“
0.1 s
0.2 s
0.3 s
0.5 s
1.0 s
2.0 s
3.0 s
6.0 s 8 Time out not operational 9 Time out not operational, with storage of F1, F2 and F3 in the
event of a power failure.
Line 30 Time unit F1
0 * 1/min 1 1/s 2 1/h
Line 31
Time unit F2
0 * 1/min 1 1/s 2 1/h
Line 32
Assignment of the „Max hold“
0 * F1 1 F2 2 F3
Line 33
Assignment of the limit value P1
0 * upper limit value of F1 1 lower limit value of F1 2 upper limit value of F2 3 lower limit value of F2 4 upper limit value of F3 5 lower limit value of F3
42 www.baumer.com
Line 34 Assignment of the limit value P2
Line 35
Line 36
Line 37
Line 38
Line 39
Line 40
Line 41
0 * upper limit value of F1 1 lower limit value of F1 2 upper limit value of F2 3 lower limit value of F2 4 upper limit value of F3 5 lower limit value of F3
Output logic for digital output
0 * Both outputs as n.o. contacts 1 P1 n.c. contact, P2 n.o. contact 2 P1 n.o. contact, P2 n.c. contact 3 Both outputs as n.c. contacts
Decimal point for F1
0 * no decimal point 1 0.0 2 0.00 3 0.000
Decimal point for F2
0 * no decimal point 1 0.0 2 0.00 3 0.000
Decimal point for F3
0 * no decimal point 1 0.0 2 0.00 3 0.000
Assignment of the basic display (reset after 15 s) 0 * No switchover to the basic display 1 F1 2 F2 3 F3 4 SZ 5 P1 6 P2
Code setting
0 * 0 No code
1...9999
Assignment of the function key
0 * Function keys not assigned 1 F1 2 F2 3 F3 4 SZ 5 P1 6 P2
TA202
(see line 21) with measurement function 3, 4, 5, 6
59.59.99 min
99.59.59 h
(
fast display changeover)
www.baumer.com
43
TA202
Line 42 Output behaviour of lower limit value
Line 51
Line 52
Line 53
Line 54
Line 61
Line 62
Line 63
Line 64
0 * with start inhibit (only responds after fall below value) 1 without start inhibit
Baud rate
0 * 4800 baud 1 2400 baud 2 1200 baud 3 600 baud
Parity
0 * Even Parity 1 Odd Parity 2 No Parity
Stop bit
0 * 1 Stop bit 1 2 Stop bits
Device address
0 * 0
1...99
Assignment of the analog output
0 * Output F1 1 Output F2 2 Output F3
Offset for analog output
0 * No Offset 1 Offset 2 V/4 mA
Lower analog limiting value
0 * Default
0...999999
Upper analog limiting value
4095 * Default
0...999999 The dotted line represents the end of the third programming field.
Switching back through Hold down the key the program lines
Switching off the Press the key programming mode ● The device is now on the operating level again.
Reprogramming the Switch on the device and press the keys device with the default same time. setting ● All values which have already been programmed are returned to the default settings. Display shows for a short time „Clr Pro“.
and press the key again.
.
and
at the
44 www.baumer.com
Example
TA202
5.1 Measuring speed and rpm
When using the device for measurement of revolutions per minu­te, the time unit for F1 (tachometer 1) is set for r.p.m. in line 30, and for F2 (tachometer 2) in line 31. The number of pulses per revolution (scale) is specified in line 25 for F1, in line 26 for F2.
Decimal places
If you wish the display to include decimal places, this must be taken into account when setting the measurement and decimal point as follows:
1 Decimal place Scale x 0.1 Decimal 0.0 2 Decimal places Scale x 0.01 Decimal 0.00 3 Decimal places Scale x 0.001 Decimal 0.000
RPM measurement
Pulses/rev. Scale
(lines 25, 26)
Decimal point
(line 36, 37)
Display example
1 rev. = 1 pulse 1 none 9999 (U/min) 1 rev. = 1 pulse 0.1 0.0 999.9 (U/min) 1 rev. = 10 pulse 10 none 9999 (U/min) 1 rev. = 10 pulse 1 0.0 999.9 (U/min)
Speed measurement
When using the device for speed measurement for m/min., the time unit for F1 and F2 is set in lines 30 and 31 (rpm), and the number of pulses per metre (scale) for F1 is located in line 25, for F2 in line 26.
Formula for calculation of the scale factor: pulses/rev.
circumf. (m)
Example: Circumference
(measuring wheel)
0.5 m 1 1/0.5 = 2 none 9999
0.5 m 50 50/0.
www.baumer.com
Pulses/ Rev.
(encoder)
Scale
(line 25, 26)
5 = 100
Decimal point (line
Display example
36, 37)
(m/min)
none 9999
(m/min)
45
TA202
Example
Ratio F1
Differential
Extension/compression (F2-F1)
5.2 Measurement functions
The measurement functions are described below. These functions are selected in line 21. For monitoring two speeds or rpm values or of one speed and one rpm value which you wish to display in the form of a ratio, differential or extension/compression value (discre­pancy in percentage terms). In the event of a percentage display, the scale is set with the factor 100. For decimal places, see above.
Formula Rpm Scale
F1=100 U/min
F2
F1-F2 F1=200 U/min
F1
F2=200 U/min
F2=100 U/min
F1=100 U/min F2=200 U/min
F1=200 U/min F2=100 U/min
(line 27)
10 0.0 0.5
1 none 100
100
1000
Decimal point
(line 38)
none
0.0
Display
100 (%)
-50 (%)
5.3 Time measurements
When using the device as a time measurement system, the user is offered the following functions, which can also be programmed in line 21. The time range and resolution are defined in line 38. The measurement result is displayed at F3.
After time-out, the display begins again at 00.00.00., whereby any limit contacts which have been set are released again.
Path runthrough time Measurement of the runthrough time (e.g. of a conveyor belt) required for a certain path (from A to B) taking into account the speed factor. The measurement result is displayed at F3. The speed can be picked up using an incremental pulse encoder with two signal tracks „A 90° B“ on tachometer F1. In line 27, the required measure­ ment path must be programmed.
For this application, F1 is bypassed. On selection of this applica­tion,„F1 OFF“ is displayed. F2 can be used to display rpm or speed.
Example: Circumference
(measuring wheel)
Pulses/ Rev.
(encoder)
Scale
(line 25)
Decimal point
(line 27)
Display example
0.5 m 50 50/0.5=100 none 99.59.59 h
59.59.99 min
46 www.baumer.com
TA202
Measurement using the Time measurement is initiated by a pulse at the input „F2/start“ and start and stop signal terminated by a pulse at the input „stop“. Both inputs respond to the front pulse flank. F2 indicated a currently running measurement process.
Period duration Time measurement is started by the front pulse flank at the input „F2/Start“ and terminated with the subsequent front pulse flank. The measurement process can be interrupted by means of the „stop“ input (gate function). F2 indicates a currently running measurement process.
Pulse duration Time measurement is started by the front pulse flank at the input „F2/Start“ and terminated with rear pulse flank. The measurement process can be interrupted by means of the „Stop“ input (gate function). F2 indicates a currently running measurement process.
Pulse rate measurement The pulse rate measurement is started by the first pulse at the input „F1/A“ and terminated after recognition of a pulse rate pause. Standstill recognition automatically ensures an update of the display following every pulse rate. The pause time between pulse rates is programmed under „time out“ in line 29. Possible applications:
For forward feed display and monitoring on punching machines etc.
6 Technical data
Technical data - electrical ratings
Voltage supply 24/48 VAC ±10 % (50/60 Hz)
Power consumption 7 VA, 5 W Sensor supply 12...26 VDC / max. 100 mA Display LED, 7-segment display Number of digits 6-digits Digit height 14 mm Display unit 1/s, 1/min, 1/h programmable Function Tachometer, ratio display Measuring principle Period duration measurement Calculating functions Difference F1-F2 Ratio F1:F2
Signal inputs Comparator inputs Input logic NPN / PNP Control inputs 2 Inputs Control functions Start, Stop Counting frequency F1: 10 kHz / F2: 25 Hz, 40 kHz Scaling factor 0.0001...9999.99 Data memory >10 years in EEPROM Outputs electronic Optocoupler
115/230 VAC ±10 % (50/60 Hz) 24 VDC ±10 %
Stretch-/shrinking (F2-F1):F1 Flow Pulse rate measurement
www.baumer.com
47
TA202
Analog output 0(2)...10 V, 0(4)...20 mA
Resolution 12 bit
Temp. coeffic. typ. ±20 ppm/°C Outputs relay Potential-free change-over contact Interfaces RS232, RS422, RS485 Standard DIN EN 61010-1 Protection class II
Overvoltage category II
Pollution degree 2 Emitted interference DIN EN 61000-6-3 Interference immunity DIN EN 61000-6-2 Programmable parameters Assignment F1, F2 or F3
Calculating functions
2 limits, analog output
Slave pointer Approvals UL approval / E63076
Technical data - mechanical design
Ambient temperature 0...+50 °C Storing temperature -20...+70 °C Relative humidity 80 % non-condensing Connection Plug-in screw terminals Core cross-section 1.5 mm² Protection DIN EN 60529 IP 65 (face with seal) Operation / keypad Membrane with softkeys Housing type Built-in housing Dimensions W x H x L 96 x 48 x 124 mm Cutout dimensions 92 x 44 mm (-0.6) Mounting depth 124 mm Mounting Clip frame for built-in housing Weight approx. 350 g (AC), 250 g (DC) Material Housing: Makrolon 6485 (PC)
Technical data - trigger level Comparator inputs Input circuit
Inputs PNP- / NPN-logic Input level Programmable Input level Low 0...2 VDC Input level High 3...40 VDC Input resistance 3 kΩ
Relay outputs Output circuit
Switching voltage max. 250 VAC / 110 VDC Switching current max. 1 A Switching capacity max. 150 VA / 30 W Relay responding time 5 ms
48 www.baumer.com
TA202
Electronical outputs Output circuit
Switching voltage Max. 40 V Switching current Max. 15 mA Residual voltage <1 V
Technical data - analog output
Resolution 12 bit (4096 steps) Output range
- Current output 0…20 mA
1 bit value 4.884 μA Max. loading 500 Ohm
- Voltage output 0…10 V
1 bit value 2,442 mV Min. loading 1000 Ohm Acuracy ±0.1% of final value Nonlinearity ±1LSB Output thermal coefficient Typ. ±50 ppm/°C Offset tolerance Max. ±0.50 μA
Thermal coefficient of offset Max. ±20 ppm/°C Reference voltage -2.5 V Insulation 250 VRMS Min. output to tachologic Others All outputs are shortcircuitproof,
Optocoupler short-circuit proof
4…20 mA (programmable)
2…10 V (programmable)
Max. ±0.25 mV
galvanicly insulated to all other func­tions and parameters. Output range is programmable via key pad 4…20 mA/2…10 V

6.1 Dimensions



www.baumer.com


49
TA202
6.2 Default settings
The device is supplied programmed with the following default para­meters: P1 limit value 1 1000
P2 limit value 2 2000 Measurement function Ratio F1:F2 Signal type at F1 One track (up/down) Input logic PNP Scale F1, F2, F3 1.0000 Display update Every 1 second Time out 1 second Time unit F1, F2 RPM Assignment of the slave pointer To F1 Assignment for limit value 1 1st upper limit value of F1 Assignment for limit value 2 2nd upper limit value of F1 Output logic for digital output Both outputs as n.o. contacts Decimal point F1, F2, F3 No decimal point Assignment of basic display No reset after 15 seconds Program protection code No code set Assignment for the function key Function key not assigned Output characteristics of Only responds on drop below lower limit value Set value
Option Baud rate 4800 Baud Parity Even Parity Stop bit 1 Stop bit Device address 0
Option Assignment of the analog output Output of F1 Offset for analog output No offset (2 V or 4 mA) Lower analog limit value 0 Upper analog limit value 4095
6.3 Error messages
Error messages Err 1 and Err 2 Hardware error, must be sent in for repair.
Err 6 Input frequency at tachometer F1 too high.
999999
flashes
The error code can be cancelled by pressing the
key.
Over-range of displays F1, F2, F3. Can also occur at low frequencies due to unfa­vourable parameter settings. Example: F1 = 100 Hz, bF1 = 0.01, unit = 1/h 100/0.01 * 3600 = 3600 000 Flashing of the numbers 999999 is automatically cleared after correcting the parameter or raducing the frequency.
50 www.baumer.com
6.4 Programming lines - overview
Line Default settings Short form
01 02 03 04 05 06 10 11 12 13 14 15 16 20 21 22 23 24 25
26 Scale tacho 2
27 Calculation of the scale factor
Tacho display F1 Tacho display F2 Tacho display F3 Max. hold Limit value 1 Limit value 2 Separating line Display access status F1 Display access status F2 Display access status F3 Status max. hold Status limit 1 Status limit 2 Separating line Measuring functions Inverted function Count mode tacho 1 Input logic Scale tacho 1
TA202
28 Update time F1, F2, F3 29 30 31 32 33 34 35 36 Decimal point F1 37 38 39 40
Time out F1, F2, F3 Time unit (F1) Time unit (F2) Assignment of max hold Assignment of limit P1 Assignment of limit P2
Output logic for digital outputs
Decimal point F2 Decimal point F3 Assignment of basic display Code
www.baumer.com
51
TA202
41 Assignment of F key 42 51 52 53 54 61 62 63
64 Upper analog value
65 Separating line
Output of lower limit value Baud rate Parity Stop Bit Adress Assignment of analog output Offset of analog output Lower analog value
7 Part number
TA202. AXA1
0 Without interface 1 RS485 2 RS422 3 RS232
0 Optocoupler outputs 1 Relay and optocoupler outputs 2 Relay and optocoupler outputs /
Interface
1 24 / 48 VAC 2 115 / 230 VAC 3 24 VDC
Voltage supply
Outputs
analog output
52 www.baumer.com
Loading...
