Page 1
1
BMM204SS
B272M
20litrová vestavná
60cm Multifunction
mikrovlnná trouba
built in oven.
Page 2
2
Návod k obsluze pro Váš
přístroj Baumatic
BMM204SS
20litrová vestavná mikrovlnná trouba
POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje
důležité informace včetně bodů k bezpečnosti a instalaci, které
Vám umožní plně využít vlastnosti Vašeho spotřebiče.
Uchovejte jej prosím, na bezpečném místě, aby byl snadno
přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které
nejsou seznámeny s provozem tohoto spotřebiče.
DD 14/06/11
Page 3
3
Obsah
Ochrana životního prostředí 4
Důležité bezpečnostní informace 5
Specifikace 9
Rozměry výrobku a výřezu 9
Specifikace výrobku 10
Elektrické údaje 10
Hlučnost 10
Popis přístroje 11
Ovládací panel 11
Talíř 12
LED displej 13
Používání mikrovlnné trouby 14
Nastavení hodin 14
Před prvním použitím 14
Příprava pokrmů 14
Rychlý start 15
Tabulka výkonových stupňů mikrovlnky 15
Tabulka nastavení času 16
Přerušení cyklu ohřevu 16
Zrušení cyklu ohřevu 16
Informační režim 16
Rozmrazování podle času 17
Rozmrazování podle hmotnosti 17
Nastavení několika fází ohřevu 17
Nastavení doby ohřevu předem 18
Funkce automatického menu 19
Tabulka automatického menu 19
Bezpečnostní zámek 20
Pokyny pro ohřev mikrovlnnou troubou 20
Materiály, které můžete používat v mikrovlnné troubě 21
Materiály, které nesmí být umísťovány do mikrovlnné trouby 22
Čištění a údržba 23
Exteriér přístroje 23
Interiér přístroje 23
Talíř a podpěra talíře 23
Všeobecné rady pro čištění 23
Instalace 24
Elektrické připojení 24
Požadavky na otvor a ventilaci 26
Požadavky pro podstavnou instalaci 27
Dodané instalační součásti 28
Instalace trouby do skříňové jednotky 28
Odstraňování závad 30
Důležité informace a závěrečná upozornění 32
Page 4
4
Ochrana životního prostředí
LIKVIDACE ODPADU
Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a
zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech
§18 a 19 a vyhláška č.338/97 Sb. §16).
Spotřebič i jeho části předejte po skončení jejich životnosti do
sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).
Tento spotřebič je určen jenom pro použití v domácnosti.
Vážený zákazníku,
děkujeme Vám, že jste si vybral náš výrobek.
Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže
správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí
potřebu.
Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo
učinit změny, které budou považovány za nevyhnutelné, bez
upozornění v této Příručce.
ZÁRUKA
Na Váš nový spotřebič poskytujeme 24měsíční záruku.
Upozornění
Na Záručním listě si nechte potvrdit datum instalace a uvedení do
provozu.
Prosím, uchovejte si také účet o zaplacení za spotřebič/
fakturu.
Tato dokumentace bude od Vás požadována servisním technikem při
záruční opravě.
Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu
oprávněné. V opačném případě Vaše právo na bezplatné odstranění
závady zaniká.
POPRODEJNÍ SERVIS
Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich
bezchybný provoz.
Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda
jste postupovali podle pokynů uvedených v tomto návodu.
V případě potřeby odborné technické pomoci prosíme, kontaktujte
naše servisní středisko:
Telefon 800 185 263
v pracovní dny od 9.00 do 17.00 hod. nebo na
www.baumatic.cz
Page 5
5
Prosíme, abyste měli připravené po ruce následující údaje:
• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče
Poznámka
Tato příručka s pokyny pro uživatele obsahuje důležité informace,
včetně bezpečnostních a instalačních pokynů, které Vám umožní získat
z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném
místě tak, aby byla snadno dostupná pro budoucí použití.
Důležité bezpečnostní informace
Vaše bezpečnost je pro společnost Baumatic to
nejdůležitější. Prosím, přečtěte si tuto instrukční
příručku předtím, než se pokusíte spotřebič
nainstalovat nebo jej používat. Pokud si nejste jisti s
kteroukoli informací, obsaženou v této příručce, prosím,
zavolejte do Technického oddělení společnosti
Baumatic.
Všeobecné informace
o Tento spotřebič je navržen k použití v domácnosti. Mikrovlnná
trouba nesmí být používána jako volně stojící spotřebič a musí
být vestavěna do standardní kuchyňské skříňky či bytové
jednotky (viz část níže nazvaná „Instalace“).
o Spotřebič byste měli používat pouze tehdy, je-li na svém místě
otočný talíř a hřídel talíře.
o Používejte pouze nádobí, které je uzpůsobeno k použití
v mikrovlnné troubě.
o K předejití koroze vlivem výskytu vlhka, utřete prostor v okolí
dveří a vnitřek mikrovlnné trouby suchým hadrem po každém
použití.
o Spotřebič v době své činnosti nesmí zůstat bez dozoru, pokud
jídlo, které ohříváte, má plastový nebo papírový obal. Jinak hrozí
nebezpečí požáru.
o Pokud ucítíte kouř během používání spotřebiče, nechte dveře
mikrovlnné trouby zavřené a troubu vypojte z elektrické sítě.
Mikrovlnnou troubu NEPOUŽÍVEJTE, pokud si myslíte, že
spotřebič nepracuje správně.
Page 6
6
Instalace
o DŮLEŽITÉ: Při instalaci Vašeho spotřebiče se řiďte směrnicemi
stanovenými společností Baumatic.
o Součástí dodávky je samostatná sada pro vestavnou instalaci.
o DŮLEŽITÉ: Přiléhající nábytek a veškeré materiály, použité pro
vestavbu, musejí odolat teplotě minimálně o 85°C vyšší než je
teplota okolí místnosti, ve které se mikrovlnná trouba nachází
během jejího použití.
o Jisté druhy vinylových a laminátových kuchyňských linek jsou
obzvláště náchylné k poškození způsobené teplem či ke ztrátě
barvy, a to již při teplotách nižších než je uvedeno výše.
o Jakákoliv škoda způsobená v důsledku instalace spotřebiče
v rozporu s těmito teplotními limity, nebo umístěním přiléhající
skříňky blíže než 4 mm, bude provedena na odpovědnost
vlastníka.
o Při použití v obytných karavanech se prosím, řiďte informacemi
uvedenými v instalačních pokynech pro tento spotřebič.
o Použití tohoto spotřebiče jiným účelem či v jiném prostředí bez
výslovného souhlasu společnosti Baumatic zruší platnost záruky
či nárok na jeho reklamaci.
o Váš nový spotřebič je zabezpečen proti elektrickému a
mechanickému poškození, s výhradou jistých výluk uvedených
v záručních podmínkách společnosti Baumatic. Výše uvedené
nemá vliv na Vaše zákonné právo.
Servis
o Vaše mikrovlnná trouba odpovídá všem bezpečnostním
standardům. Pokud nadále chcete, aby spotřebič pracoval
bezpečně, smí ho opravovat pouze servisní technici
společnosti Baumatic.
o DŮLEŽITÉ: Pro nekvalifikované osoby je nebezpečné opravovat
tento spotřebič. Zvláště jestli odstranili z mikrovlnné trouby kryt,
pod nímž je volný přístup k elektrické energii.
o Pokud zjistíte, že těsnění u dveří mikrovlnné trouby, povrch
dveří, síťový kabel nebo zásuvka jsou poškozeny, neměli byste
nadále troubu používat. Vypojte ji z elektrické sítě a zavolejte na
servisní linku společnosti Baumatic.
Page 7
7
o Do Vaší mikrovlnné trouby používejte pouze náhradní díly značky
Baumatic. Nakoupíte je v servisním oddělení společnosti.
Varování a bezpečnostní pokyny
o Tento spotřebič podléhá všem dostupným normám Evropské
bezpečnostní legislativy. Baumatic zdůrazňuje, že tento fakt
nevylučuje možnost, že povrch spotřebiče se během
používání zahřívá a zůstává teplý i po použití.
o Nevkládejte žádný předmět mezi dvířka trouby a rám dvířek.
o V mikrovlnné troubě neskladujte nic hořlavého. Po zapnutí
spotřebiče by se tato věc mohla vznítit.
o Nezapínejte mikrovlnnou troubu, pokud uvnitř není žádné jídlo
či tekutina. Pokud mikrovlnnou troubu zapnete naprázdno, může
dojít k jejímu přetížení.
o Těsnění a povrch dvířek udržujte stále čisté, bez usazenin.
Bezpečnost dětí
o Baumatic doporučuje, aby se malé děti vůbec vyskytovaly
v blízkosti spotřebiče, ani se ho nedotýkaly.
o Pokud je nezbytné, aby spotřebič používali mladší členové
rodiny, je nutné, aby byli pod nepřetržitým dohledem.
o DŮLEŽITÉ: Tento spotřebič by měl být používán pouze
dospělými. Malé děti používající tento spotřebič by neměly zůstat
bez dozoru. Starší děti mohou mikrovlnnou troubu používat
pouze za předpokladu, že jsou dostatečně poučené, jak spotřebič
správně používat a jaké jsou následky nesprávného použití.
Obecná bezpečnost
o Nenechte elektrické kabely přijít do kontaktu s částí spotřebiče,
která by mohla být horká.
o Nepoužívejte spotřebič k vytopení místnosti, ve které se
nachází.
o Nepoužívejte spotřebič k sušení papíru, textilních látek nebo
zvířat.
o Neinstalujte spotřebič do bezprostřední blízkosti záclon nebo
jiné měkké galantérie.
Page 8
8
o Nepoužívejte spotřebič k ohřátí neotevřených lahví a
plechovek.
o Neohřívejte olej nebo tekutinu obsahující alkohol, možnost
samovolného vznícení.
o Nevařte uvnitř mikrovlnné trouby vejce ve skořápce, mohly by
prasknout. Je možné vařit zde sázená vejce, ale pouze za
předpokladu, že nejdříve propíchnete žloutky.
o Nesnažte se nadzvedávat či stěhovat spotřebič za použití jeho
dvířek, jelikož může dojít k jeho poškození nebo ke zranění
osoby, která jím manipuluje.
Čištění
o Čištění mikrovlnné trouby provádějte pravidelně.
o Věnujte velkou péči používání spotřebiče a jeho následnému
čištění.
o DŮLEŽITÉ: Před zahájením čištění je nutné odpojit spotřebič z
elektrické sítě.
Instalace
Toto zařízení musí být správně instalováno řádně
kvalifikovanou osobou při přísném dodržování
pokynů výrobce.
o Společnost Baumatic odmítá jakoukoli odpovědnost za
zranění osob či poškození majetku v důsledku
nesprávného použití či instalace tohoto zařízení.
o Během použití zařízení se vytváří teplo, pára a vlhkost, snažte se
vyhnout zranění a zajistěte, aby byla místnost správně
odvětrávaná. Pokud bude zařízení používáno po delší dobu,
pravděpodobně bude zapotřebí dodatečná ventilace.
o Máte-li pochybnosti ohledně rozsahu požadované ventilace,
poraďte se prosím, s kvalifikovaným pracovníkem, který instalaci
provedl.
Page 9
9
Prohlášení o shodě
o CE: Zařízení splňuje evropské směrnice 89/336/EHS,
93/68/EHS, 73/23/EHS a jejich následné revidované znění a
směrnici "RoHS" 2002/95/ES.*
o Výrobce prohlašuje, že trouba byla vyrobena s použitím
schválených materiálů, a vyžaduje, aby bylo zařízení instalováno
v souladu s aktuálně platnými normami. Toto zařízení musí být
používáno proškolenou osobou pouze pro domácí účely.
* Směrnice RoHS se týká „omezení používání určitých
nebezpečných látek u elektrických a elektronických zařízení“.
Tato směrnice zakazuje v rámci trhu EU uvádění nových
elektrických a elektronických zařízení, které obsahují větší než
schválené množství olova, kadmia, rtuti, šestivazného chrómu,
samozhášecích přísad polybromovaných bifenylů (PBB) a
polybromovaných difenyletherů (PBDE).
Specifikace

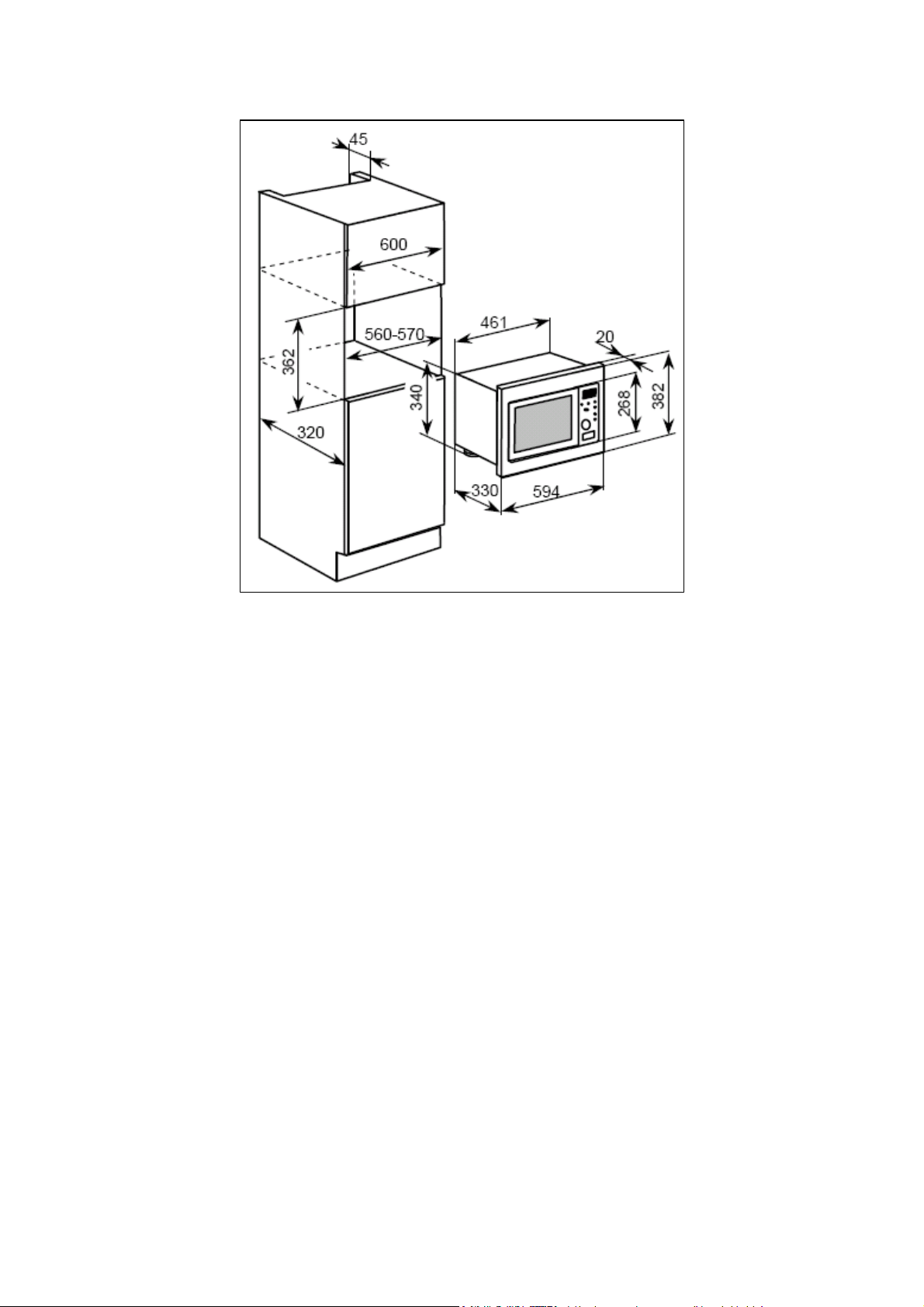

Rozměry výrobku a výřezu
Rozměry výrobku:
Výška: 382 mm
Šířka: 594 mm
Hloubka: 330 mm
Rozměry výřezu
(včetně rámečku):
Výška: 362 mm
Šířka: 560 – 570 mm
Hloubka: 320 mm
Page 10
10
Specifikace výrobku
o 8 funkcí: Automatický ohřev
Zelenina
Ryby
Maso
Těstoviny
Brambory
Pizza
Polévka
o 5 stupňů výkonu
o Rychlý start
o Digitální programovatelné hodiny
o Tlačítkové ovládání
o Bezpečnostní zámek
o Vnější a vnitřní povrch z nerez oceli
o Kapacita: 20 litrů
o Výkon mikrovln: 800 W
o Průměr otočného talíře: 245 mm
Elektrické údaje
Jmenovité napětí: 230 V 50 Hz
Proudová pojistka: 16 A
Max. jmenovitý příkon: 1,25 kW
Síťový přívodní kabel: 3 žíly x 0,75 mm
2
Hlučnost: max. 63 dB
Pro budoucí použití si prosím, poznamenejte následující informace,
které najdete na informačním štítku a datum prodeje, který je uveden
na Vašem účtu/faktuře. Informační štítek naleznete uvnitř spotřebiče
na pravé straně pláště.
Model …………………………
Výrobní číslo …………………………
Datum prodeje …………………………
Page 11
11
A
Popis přístroje
A) Ovládací panel
B) Hřídel talíře
C) Kruhová podsada talíře
D) Skleněný talíř
Ovládací panel
E) Průhledové okénko
F) Dvířka
G) Systém bezpečnostního
blokování
A) LED displej
B) Tlačítko rozmrazování podle
času
C) Tlačítko rychlý start/ start
D) Tlačítko mikrovln
E) Tlačítko zrušit/zastavit
F) Tlačítko dvířek
G) Nastavovací číselník
H) Automatické menu
I) Tlačítko automatického
menu
J) Tlačítko hodin/
přednastaveného času
K) Tlačítko rozmrazování podle
hmotnosti
Page 12
12
Hřídel talíře
Kruhová podsada talíře
Talíř
Náboj (na
spodní straně)
o Skleněný talíř nikdy
neumisťujte vzhůru
nohama.
Skleněný
talíř
o Při použití musí být vždy
použit skleněný talíř a
kruhová podsada talíře.
o Během používání musí
být veškeré potraviny a
nádoby s potravinami
vždy umístěny na
skleněném talíři.
o Pokud skleněný talíř nebo kruhová podsada talíře naprasknou
nebo se zlomí, musí být ihned vyměněny. Originální díly lze
získat v Oddělení náhradních dílů společnosti Baumatic.
Page 13
13
LED displej
o LED zobrazí přesný čas, nebo pokud je mikrovlnná trouba
používána, zobrazí dobu přípravy.
Indikuje, že probíhá mikrovlnný ohřev.
Indikuje, že probíhá rozmrazování.
Indikuje, že byl vybrán vysoký výkonový stupeň.
Indikuje, že byl vybrán nízký výkonový stupeň.
Indikuje, že displej zobrazuje denní čas.
Indikuje, že je aktivní bezpečnostní zámek.
Indikuje, že byla vybrána funkce automatického menu.
Indikuje, že na LED displeji jsou uvedeny gramy.
Indikuje, že na LED displeji jsou uvedeny milimetry.
Page 14
14
Používání mikrovlnné trouby
Nastavení hodin
o Po prvním zapojení vašeho přístroje do napájecího zdroje zobrazí
LED displej (A) 0.00 a jednou zazní zvukový signál.
o Stiskněte tlačítko hodin/představeného času (J), začnou blikat
číslice hodin.
o Použijte nastavovací číselník (G) pro nastavení hodin.
o Stiskněte tlačítko hodin/představeného času (J) a tím potvrdíte
nastavení hodin. Začnou blikat číslice minut.
o Použijte nastavovací číselník (G) pro nastavení minut.
o Stiskněte tlačítko hodin/představeného času (J) a tím potvrdíte
nastavení minut. Symbol ":" začne blikat a na LED displeji (A)
bude svítit přesný čas.
Před prvním použitím
o Abyste z trouby odstranili případné zbytky, které byly zanechány
z výrobního procesu, umístěte do mikrovlnné trouby šálek z
poloviny naplněný vodou.
o Nastavte mikrovlnnou troubu na nejvyšší výkonový stupeň na 2
minuty.
o Vnitřek trouby a vnější povrch přístroje čistěte teplou mýdlovou
vodou pomocí houby nebo měkké tkaniny. Nepoužívejte
abrazivní čisticí prostředky. Poté přístroj důkladně vysušte.
Příprava pokrmů
o Po nastavení hodin je mikrovlnná trouba připravená k použití.
o Pro otevření dvířek mikrovlnky použijte dveřní tlačítko (F).
o Zkontrolujte, zda jsou hřídel talíře, kruhová podsada talíře a
skleněný talíř správně sestaveny uvnitř trouby.
o Doprostřed otvoru trouby umístěte požadovanou potravinu a
poté dvířka mikrovlnky zavřete. DŮLEŽITÉ: Ujistěte se, zda jsou
dvířka mikrovlnky bezpečně uzavřené.
o Stiskněte tlačítko mikrovln (D) a LED displej (A) zobrazí „P100“,
což znamená, že přístroj bude ohřívat na nejvyšším výkonu.
Page 15
15
o Pro nastavení výkonového stupně otočte nastavovacím
číselníkem (G).
o Jakmile se na LED displeji (A) objeví Vámi požadovaný výkonový
stupeň, stiskněte opět tlačítko mikrovln (D).
o Pro nastavení požadované doby tepelné úpravy otáčejte
nastavovacím číselníkem (G). Maximální doba ohřevu, kterou
můžete nastavit, je 95 minut.
o Stiskněte tlačítko rychlého startu/startu (C) a Vaše mikrovlnka
začne ohřívat.
o Pokud jste nastavili nesprávný výkonový stupeň nebo čas,
stiskněte tlačítko zrušit/zastavit (E) a LED displej (A) se vrátí k
zobrazení denního času.
o Na konci ohřevu vydá Vaše mikrovlnná trouba zvukový signál a
LED displej (A) se vrátí na obrazovku denního času.
o Pro otevření dvířek mikrovlnky použijte dveřní tlačítko (F).
o DŮLEŽITÉ: Vnitřek mikrovlnné trouby a jídlo, které jste ohřívali,
mohou být velmi horké. Při vyjímání potravin z mikrovlnné
trouby tedy postupujte opatrně. Doporučujeme používat
chňapku.
o Po vyjmutí potravin z mikrovlnné trouby se ujistěte, zda jsou
dvířka zavřená.
Rychlý start
o Pokud si po určitou dobu přejete ohřívat při nejvyšším
výkonovém stupni, můžete použít tlačítko rychlého startu/startu
(C).
o Stiskněte tlačítko rychlého startu/startu (C) jedenkrát a
mikrovlnka poběží po 1 minutu při plném výkonu.
o Po každém stisknutí tlačítka rychlého startu/startu (C) se doba
ohřevu zvýší o 1 minutu.
Tabulka výkonových stupňů mikrovlnky
Výkon Vysoký Středně
vysoký
Displej
ukazuje
P100 P80 P50 P30 P10
Střední Středně
nízký
Nízký
Page 16
16
Tabulka nastavení času
Při nastavování doby ohřevu budou hodiny počítat v následujících
časových intervalech.
Nastavená doba Časové intervaly
0 - 1 minuta 5 sekund
1 - 5 minut 10 sekund
5 - 10 minut 30 sekund
10 - 30 minut 1 minuta
30 – 95 minut 5 minut
Přerušení cyklu ohřevu
o Pokud si přejete dočasně přerušit cyklus ohřevu, zatímco ohřev
probíhá (například pro zamíchání ohřívaného jídla), stiskněte
dveřní tlačítko (F).
o Dvířka mikrovlnky se otevřou a trouba ihned přestane ohřívat.
o Pro restartování cyklu ohřevu zavřete dvířka mikrovlnky a poté
stiskněte tlačítko rychlého startu/startu (C).
Zrušení cyklu ohřevu
o Pokud si přejete zrušit cyklus ohřevu, zatímco ohřev probíhá,
stiskněte tlačítko zrušit/zastavit (E).
o Mikrovlnná trouba ohřev ihned zastaví, vydá zvukový signál a
LED displej (A) se vrátí k zobrazení denního času.
o Pro otevření dvířek mikrovlnky použijte dveřní tlačítko (F).
o DŮLEŽITÉ: Vnitřek mikrovlnné trouby a jídlo, které jste ohřívali,
mohou být velmi horké. Při vyjímání potravin z mikrovlnné
trouby tedy postupujte opatrně.
o Po vyjmutí potravin z mikrovlnné trouby se ujistěte, zda jsou
dvířka zavřená.
Informační režim
o Zatímco je mikrovlnka používána, LED displej (A) bude
odpočítávat dobu ohřevu, kterou jste nastavili.
o Pro ověření výkonového stupně, při kterém mikrovlnka ohřívá,
stiskněte tlačítko mikrovln (D) a na LED displeji (A) se na
několik sekund zobrazí výkonový stupeň.
Page 17
17
o Pro ověření denního času stiskněte tlačítko
hodin/přednastaveného času (J) a na LED displeji (A) na několik
sekund zabliká čas.
Rozmrazování podle času
o Stiskněte tlačítko rozmrazování dle času (B) a LED displej (A)
zobrazí "dEF2".
o Pro nastavení požadované doby rozmrazení otočte nastavovacím
číselníkem (G).
o Stiskněte tlačítko rychlého startu/startu (C) a Vaše mikrovlnka
začne s rozmrazováním jídla.
Rozmrazování podle hmotnosti
o Stiskněte tlačítko rozmrazování dle váhy (K) a LED displej (A)
zobrazí „dEF1“.
o Pro výběr hmotnosti potraviny, kterou si přejete rozmrazit,
otočte nastavovacím číselníkem (G). Na LED displeji (A) se
zobrazí písmeno „g“, které značí gramy.
o Mikrovlnná trouba automaticky vypočte dobu rozmrazování na
základě hmotnosti, kterou jste vybrali.
o Stiskněte tlačítko rychlého startu/startu (C) a Vaše mikrovlnka
začne s rozmrazováním jídla.
Nastavení několika fází ohřevu
o Existuje možnost nastavit mikrovlnnou troubu tak, aby během
jedné doby ohřevu ohřívala při různých výkonových stupních.
Najednou lze nastavit maximální počet 3 fází ohřevu.
o Stiskněte tlačítko mikrovln (D) a nastavte pomocí nastavovacího
číselníku (G) výkonový stupeň pro první fázi ohřevu.
o Jakmile se na LED displeji (A) objeví Vámi požadovaný výkonový
stupeň pro první fázi, stiskněte opět tlačítko mikrovln (D).
o Pro nastavení požadované doby ohřevu pro první fázi otáčejte
nastavovacím číselníkem (G).
o Stiskněte tlačítko mikrovln (D) a poté dodržte stejný postup pro
druhou fázi ohřevu a třetí fázi ohřevu, pokud jsou zapotřebí.
Page 18
18
o Stiskněte tlačítko rychlého startu/startu (C) a mikrovlnka bude
pokračovat fázemi ohřevu, které jste nastavili.
o Pokud jste nastavili nesprávný výkonový stupeň nebo čas,
stiskněte tlačítko zrušit/zastavit (E) a LED displej (A) se vrátí k
zobrazení denního času.
o Na konci ohřevu vydá Vaše mikrovlnná trouba zvukový signál a
LED displej (A) se vrátí k zobrazení denního času.
Nastavení doby ohřevu předem
o Tato funkce Vám umožní nastavit časový okamžik, ve kterém se
mikrovlnná trouba v budoucnu zapne.
o DŮLEŽITÉ: Před použitím této funkce se musíte ujistit, zda jsou
hodiny nastaveny na správný čas.
o Stiskněte tlačítko mikrovln (D) a poté pro nastavení
požadovaného výkonového stupně použijte nastavovací číselník
(G).
o Stiskněte tlačítko mikrovln (D) znova a poté pro nastavení
požadované doby ohřevu použijte nastavovací číselník (G).
o DŮLEŽITÉ: V tomto okamžiku nestiskněte tlačítko rychlého
startu/startu (C), jinak mikrovlnka začne s ohřevem okamžitě.
o Stiskněte tlačítko hodin/představeného času (J), začnou blikat
číslice hodin.
o Pro nastavení času v hodinách, ve kterém si přejete, aby se
mikrovlnka zapnula, použijte nastavovací číselník (G).
o Stiskněte tlačítko hodin/představeného času (J) a tím potvrdíte
nastavení hodin. Začnou blikat číslice minut.
o Pro nastavení času v minutách, ve kterém si přejete, aby se
mikrovlnka zapnula, použijte nastavovací číselník (G).
o Stiskněte tlačítko rychlého startu/startu (C) a potvrdíte všechna
nastavení.
o Po dosažení času, který jste naprogramovali, se z mikrovlnky
ozve dvojnásobné pípnutí a poté trouba začne s ohřevem
automaticky.
o DŮLEŽITÉ: Pokud nebudou dvířka mikrovlnky po dosažení času,
který jste naprogramovali, zavřená, ohřev nezačne.
Page 19
19
DŮLEŽITÉ: Ačkoli má Vaše mikrovlnka funkci
nastavení času předem, doporučujeme, aby
mikrovlnná trouba nebyla NIKDY programována tak,
aby se zapnula bez dozoru.
Funkce automatického menu
o Vaše mikrovlnná trouba má v sobě předem naprogramovaná
menu, ve kterých ohřívá zvláštní druhy potravin při předem
nastavených výkonových stupních a po předem nastavenou
dobu.
o Pro přístup k funkci automatického menu stiskněte tlačítko
automatického menu (I), LED displej (A) zobrazí "A-1".
o Pro výběr druhu potraviny, kterou si přejete ohřát, otočte
nastavovacím číselníkem (G).
o Stiskněte tlačítko automatického menu (I) a potvrdíte druh
potraviny.
o Pro výběr hmotnosti potraviny, kterou si přejete ohřát, otočte
nastavovacím číselníkem (G). Na LED displeji (A) se zobrazí
písmeno „g“, které značí gramy.
o Stiskněte tlačítko rychlého startu/startu (C) a Vaše mikrovlnka
začne ohřívat. Symbol gramů zhasne a doba ohřevu se začne na
LED displeji (A) odpočítávat.
Tabulka automatického menu
Menu Hmotnost Zobrazení
A-1
Automatický ohřev
200 g 200
400 g 400
600 g 600
A-2
Zelenina
200 g 200
300 g 300
400 g 400
A-3
Ryby
250 g 250
350 g 350
450 g 450
A-4
Maso
250 g 250
350 g 350
450 g 450
Těstoviny
50 g (se studenou vodou
450 g)
100 g (se studenou vodou
50 A-5
100
800 g)
Page 20
20
A-6
Brambory
200 g 200
400 g 400
600 g 600
200 g 200 A-7
Pizza
400 g 400
200 ml 200 A-8
Polévka
400 ml 400
Bezpečnostní zámek
o Když mikrovlnná trouba nehřeje, je možné zapnout bezpečnostní
zámek.
o Stiskněte a podržte tlačítko zrušit/zastavit (E) na 3 sekundy.
o Mikrovlnná trouba vydá dlouhý zvukový signál a LED displej (A)
zobrazí symbol zámku.
o Dokud nebude bezpečnostní zámek vypnutý, všechna tlačítka na
mikrovlnce budou uzamčena.
o Pro vypnutí bezpečnostního zámku stiskněte a podržte tlačítko
zrušit/zastavit (E) na 3 sekundy. Mikrovlnná trouba vydá dlouhý
zvukový signál a symbol zámku z LED displeje (A) zmizí.
Pokyny pro ohřev mikrovlnnou troubou
o Pokud v mikrovlnné troubě ohříváte tekutinu, musíte do nádoby
vložit rovněž čajovou lžíci. To zajistí, že tekutina nebude vřít
ihned po vytažení z vnitřku mikrovlnné trouby.
o Tento jev se nazývá „opožděný var“, to znamená, že tekutina
může být blízko bodu varu, i když z tekutiny neodchází žádná
pára nebo tekutina nebublá. I když s nádobou s tekutinou
třesete pouze mírně, tekutina může bez varování vytéct nebo
dokonce vystříknout. Může dojít k popálení koncového
uživatele.
o Pokud mají potraviny, které ohříváte, obal nebo slupku (např.
párky, rajčata, brambory atd.), obal nebo slupku propíchněte
vidličkou. Tím se zajistí, že pokud se během ohřevu vytvoří pára,
bude moci unikat a potravina nepraskne.
o Při ohřevu dětského jídla nesmí nikdy mít láhev či sklenice s
obsahem jídla nasazený uzávěr nebo víčko. Po ohřevu se
ujistěte, zda se jídlo ohřálo rovnoměrně tím, že jej zamícháte
nebo s ním zatřesete. DŮLEŽITÉ: Před podáváním jídla dítěti
musíte zkontrolovat teplotu jídla.
Page 21
21
o Při ohřevu potravin v mikrovlnné troubě se teplo přenáší do
talířem tloušťku alespoň
Dodržujte pokyny výrobce. Neuzavírejte kovovou
nádoby, ve které nebo na které se jídlo nachází. Při vyjímání věcí
z mikrovlnky vždy používejte chňapku.
o Ujistěte se, že jídlo neohříváte příliš dlouho nebo při velmi
vysokém výkonovém stupni. To by mohlo způsobit vysychání
určitých povrchů jídla nebo dokonce zapálení.
o Ve Vaší mikrovlnné trouby byste neměli používat keramické nebo
porcelánové nádobí nebo porézní hliněné nádobí. Toto nádobí by
mohlo absorbovat vlhkost z jídla, které se ohřívá, což by mohlo
způsobit nárůst tlaku a nádobí zničit.
o Pokud zahříváte určitou potravinu a tekutinu, bude se odpařovat
vlhkost a může se objevit kondenzace. To nesignalizuje, že je
zařízení vadné a lze to zvláště zpozorovat, pokud je okolní
teplota v místnosti vysoká.
o DŮLEŽITÉ: Kondenzát otřete měkkou tkaninou, jakmile
dokončíte ohřev mikrovlnnou troubou.
o Po dokončení ohřevu nechejte jídlo na pár minut stát. Tomu se
říká „doba odstání“ a umožní se tím rovnoměrné rozložení tepla
vytvořeného během ohřevu mikrovlnkou po celém jídle.
Materiály, které můžete používat v mikrovlnné troubě
Materiál Poznámky
Hliníková fólie Používá se pouze jako ochranný kryt. Malé hladké
kusy lze použít pro zakrytí tenkých částí masa nebo
drůbeže, aby se zamezilo jejich převaření. Pokud je
fólie příliš blízko stěnám otvoru, může dojít k jiskření.
Fólie by se měla nacházet alespoň 2,5 cm od stěn
vnitřku.
Zapékací
nádobí
Dodržujte pokyny výrobce. Spodní část zapékacího
nádobí musí mít nad otočným
5 mm. Nesprávné použití může zapříčinit prasknutí
talíře.
Stolní nádobí Pouze bezpečné pro použití v mikrovlnce. Dodržujte
pokyny výrobce. Nepoužívejte naprasklé nebo
otlučené nádobí.
Zavařovací
sklenice
Vždy odstraňte víčko. Použijte pouze pro mírný ohřev
jídla. Většina zavařovacích sklenic nejsou tepelně
odolné a mohou prasknout.
Skleněné
nádobí
Používejte pouze tepelně odolné skleněné nádobí do
trouby. Ujistěte se, že neobsahuje kovovou obrubu.
Nepoužívejte naprasklé nebo otlučené nádobí.
Varné sáčky
do trouby
smyčkou. Sáček proděrujte nožem, abyste mohla
Page 22
22
unikat pára.
Papírové
talíře a šálky
Papírové
utěrky
Používejte pro krátkodobé vaření/ohřev. Během
úpravy pokrmů nenechávejte troubu bez dozoru.
Použijte pro zakrytí ohřívané potraviny a absorpci
tuku. Používejte pod dozorem a pouze pro
krátkodobou úpravu.
Pergamenový
papír
Používejte jako obal pro zabránění cákání nebo jako
obal pro vaření v páře.
Umělá hmota Pouze bezpečné druhy pro použití v mikrovlnce.
Dodržujte pokyny výrobce. Musí být označena jako
„bezpečná do mikrovlnné trouby“. Některé plastové
nádoby změknou, když se jídlo uvnitř nich zahřeje.
„Varné sáčky“ a těsně uzavřené plastové sáčky by
měly být rozříznuty, propíchnuty nebo odvětrány, jak
je popsáno na obale.
Plastikový
obal
Pouze bezpečné pro použití v mikrovlnce. Použijte pro
zakrytí jídla během ohřevu pro uchování vlhkosti.
Nedovolte, aby se obal jídla dotýkal.
Teploměry Pouze bezpečné pro použití v mikrovlnce. Teploměry
pro měření teploty masa a cukrovinek.
Voskovaný
papír
Používejte jako obal pro zabránění cákání a pro
zadržení vlhkosti.
Materiály, které nesmí být umísťovány do mikrovlnné trouby
Materiál Poznámky
Hliníkový tácek Může způsobit jiskření. Přeneste jídlo na nádobí
bezpečné pro použití v mikrovlnné troubě.
Krabice na
potraviny
Může způsobit jiskření. Přeneste jídlo na nádobí
bezpečné pro použití v mikrovlnné troubě.
s kovovou
rukojetí
Kovové náčiní
nebo náčiní s
Kov tvoří štít pro potraviny před mikrovlnnou
energií. Kovová obruba může způsobit jiskření.
kovovou
obrubou
Kovové
zkroucené
Mohou způsobit jiskření a mohly by v troubě
způsobit požár.
proužky
Papírové sáčky Mohou v troubě způsobit požár.
Pěna z plastu Pěna z plastu může roztát nebo znečistit tekutinu
uvnitř, pokud je vystavena vysoké teplotě.
Dřevo Dřevo se může při použití v mikrovlnné troubě
vysušit a může se štěpit nebo praskat.
Page 23
23
Čištění a údržba
Čištění musí být prováděno, pouze pokud je trouba
chladná.
Přístroj by měl být před započetím jakéhokoli čištění
odpojen ze síťového napájení.
Exteriér přístroje
o Přední část přístroje přetřete měkkou tkaninou navlhčenou
teplou vodou s přídavkem malého množství jaru.
o Pro čištění předního povrchu mikrovlnné trouby nepoužívejte
abrazivní čisticí prostředky nebo ostré předměty.
Interiér přístroje
o Interiér přístroje přetřete měkkou tkaninou navlhčenou teplou
vodou s přídavkem malého množství jaru.
o Věnujte zvláštní pozornost těsnění dveří a okolní oblasti.
o Pro čištění vnitřku mikrovlnné trouby nepoužívejte abrazivní
čisticí prostředky nebo ostré předměty.
Talíř a podpěra talíře
o Skleněný talíř a kruhová podsada talíře by měly být za účelem
čištění z mikrovlnky vyjmuty po každém použití.
o Očistěte skleněný talíř a kruhovou podsadu talíře v teplé vodě
s přídavkem malého množství jaru.
Všeobecné rady pro čištění
o DŮLEŽITÉ: Kondenzát otřete měkkou tkaninou, jakmile
dokončíte používání mikrovlnné trouby.
o Abyste z vnitřku mikrovlnné trouby odstranili zápachy, ohřívejte
uvnitř šálek vody s několika lžícemi citrónové šťávy.
o Mikrovlnku důkladně očistěte před jejím použitím poprvé a po
každém použití. Tím zabráníte připečení zbytků jídel na interiér
trouby. Po několikerém připečení zbytků bude daleko složitější je
odstranit.
o Povrchy trouby nikdy nečistěte parou.
Page 24
24
o Pokud na Vašem zařízení používáte určitý druh čisticího
prostředku na čištění trub, musíte u výrobce čisticího prostředku
ověřit, zda je vhodný pro použití na Vašem přístroji.
o Poškození, které je způsobeno na přístroji čisticím
prostředkem, nebude firmou Baumatic opraveno zdarma, i
když je zařízení v záruční lhůtě.
Instalace
Instalace musí být provedena příslušně
kvalifikovanou osobou v souladu s platnými verzemi
následujících předpisů.
o Příslušné předpisy a Bezpečnostní normy nebo evropské normy,
které je nahrazují.
o Stavební předpisy
o Stavební normy (vydané v příslušné zemi!)
o Elektrotechnické předpisy
o Předpisy o elektřině při práci.
Elektrické připojení
VAŠE MIKROVLNKA JE URČENA PRO VESTAVBU A
PERMANENTNÍ INSTALACI.
o Před vlastním připojením spotřebiče se ujistěte, že hodnota
napájecího napětí, uvedená na typovém štítku, je stejná
jako hodnota napětí Vašeho síťového zdroje.
o VAROVÁNÍ: TOTO ZAŘÍZENÍ MUSÍ BÝT UZEMNĚNO.
o Toto zařízení je dodáváno s lisovanou zástrčkou, která musí být
připojena do uzemněné zásuvky.
o Bude-li v budoucnu v zástrčce zapotřebí vyměnit pojistku, je
nutno použít 16 A pojistku.
o Pokud uzemněná zásuvka nebude přístupná po instalaci
přístroje, potom musí být mikrovlnka zapojena do dvoupólové
odbočné zásuvky opatřené vypínačem a pojistkou s oddělením
kontaktů 3 mm a umístěna na snadno přístupné místo vedle
zařízení. Odbočná zásuvka musí být stále přístupná, i když je
mikrovlnka umístěna ve skříni.
Page 25
25
o Vodiče v napájecím kabelu jsou barevně označeny takto:
Hnědý pod proudem
Modrý nulový
Žlutozelený uzemňovací
o Jelikož barvy vodičů v napájecím kabelu zařízení nemusí
odpovídat barevným označením uvedeným na svorkách v
odbočné krabici, postupujte prosím, následovně:
- Hnědý vodič musí být zapojen na svorku označenou „L“ (live –
pod napětím) nebo zbarvenou červeně.
- Modrý vodič musí být zapojen na svorku označenou „N“
(neutral - nulový) nebo zbarvenou černě.
- Žlutozelený vodič je nutno připojit ke svorce označené
písmenem „E" (uzemnění), symbolem země nebo ke svorce
označené žlutozeleně.
o Když je zapojení dokončeno, neměly by se vyskytovat zbloudilé
dráty nebo ustřižené dráty. Svorka kabelu musí být zajištěna
nad vnějším krytem.
o Zlomené nebo poškozené napájecí kabely musí být vyměněny
pouze odpovídajícím způsobem kvalifikovanou osobou. Pro
výměnu musí být použit napájecí kabel podobného typu.
Před začátkem instalace Vašeho zařízení
zkontrolujte, zda nejeví známky poškození (na vnější
či vnitřní straně mikrovlnky) a zda se uvnitř
nenacházejí žádné obalové materiály či příslušenství.
Odstraňte ochrannou fólii na mikrovlnce.
Page 26
26
Požadavky na otvor a ventilaci
o Diagram výše znázorňuje požadavky na otvor a ventilaci, které
jsou zapotřebí pro vestavění přístroje do skříňové jednotky.
o Ověřte, zda byl odstraněn zadní panel skříňové jednotky
nábytku.
o Tato trouba může být instalována bez dodatečných vyřezaných
ventilačních otvorů ve skříňové jednotce. Výřez pro ventilaci
uvedený na obrázku musí však být přítomen, jinak nemusí
mikrovlnka fungovat správně.
o Nezakrývejte ventilační otvory nebo sací hrdla.
Page 27
27
Proudění
Uskladnění
Mikrovlnka
Stěna
Odstranit zadní
min. 20 mm x 500 mm
Rám
Odvádění vzduchu nahoru
Požadavky pro podstavnou instalaci
vzduchu
stěnu skříňky
Otvor pro odvádění vzduchu
Přívod vzduchu 20 mm x
500 mm min.
UPOZORNĚNÍ: Baumatic neschvaluje žádné jiné metody
podstavné instalace mikrovlnky.
o Zadní stěna skříňové jednotky musí být odstraněna, aby zde
umožnila správnou míru ventilace.
o Ventilační mezery pod podpěrnou policí a pod pracovní plochou
musí být zachovány.
o Nad mikrovlnkou nesmí být indukční varná deska.
o Pod mikrovlnkou není zapotřebí skladovací přihrádka; na obrázku
výše je znázorněna čistě jako příklad.
o VAROVÁNÍ: Mikrovlnka se během činnosti zahřeje; je
třeba dávat pozor, abyste se náhodně nedostali do
kontaktu s vnějším povrchem.
o VAROVÁNÍ: Děti se nesmí k zařízení přibližovat bez
dozoru.
Page 28
28
Dodané instalační součásti
Mikrovlnka
Rám
Plastový kryt rámu
Šroub B
Stavěcí šroub A
Rám
Instalace trouby do skříňové jednotky
Stavěcí šroub A
Otvor pro
stavěcí šroub
o V horní části mikrovlnky vsaďte stavěcí šroub A do otvoru pro
stavěcí šroub. V této fázi stavěcí šroub A úplně neutahujte.
Page 29
29
Šroub
B
Otvor pro šroub B
Stavěcí šroub A
o Umístěte mikrovlnku do skříňové jednotky.
o UPOZORNĚNÍ: Nevtlačujte mikrovlnku zcela do skříňové
jednotky, v této fázi instalace musíte mít stále přístup ke
stavěcímu šroubu A.
o Otáčejte stavěcím šroubem A a zajistěte, aby mezi stavěcím
šroubem A a spodní částí horního povrchu skříňové jednotky byla
mezera 1 mm.
o Zatlačte mikrovlnku úplně do skříňové jednotky.
o UPOZORNĚNÍ: Dávejte pozor, abyste nezachytili nebo
nezauzlovali napájecí kabel.
o Otevřete dvířka mikrovlnky a určete polohu otvoru pro šroub B.
Pro upevnění mikrovlnky ke skříňové jednotce použijte šroub B.
Page 30
30
Otvor pro šroub
B
Plastový kryt rámu
o Použijte plastový kryt rámu a umístěte jej na otvor pro šroub B.
Odstraňování závad
Mikrovlnka se nezapíná.
o Zkontrolujte, zda bylo zařízení připojeno správně ke zdroji
napájení.
o Zkontrolujte, zda se pojistka v lisované zástrčce nespálila.
o Zkontrolujte, zda se pojistky v pojistkové skříni nespálily.
o Pokud se pojistky spalují pravidelně, potom bychom doporučovali
poradit se s kvalifikovaným elektrotechnikem.
o Zkontrolujte, zda nedošlo k výpadku elektrického proudu.
Mikrovlnka nezačíná ohřívat.
o Zkontrolujte, zda jsou dvířka správně zavřená.
o Zkontrolujte, zda jsou dveřní těsnění a okolní oblast čisté.
o Zkontrolujte, zda jste stiskli tlačítko rychlého startu/startu.
Talíř se neotáčí.
o Zkontrolujte, zda je hřídel talíře připojena správně k hnacímu
motoru.
o Zkontrolujte, zda není nádobí v troubě větší než skleněný talíř.
o Zkontrolujte, zda potravina, kterou ohříváte, nepřesahuje přes
skleněný talíř.
o Zkontrolujte, zda se pod talířem nenachází nic, co by mu
zabraňovalo v jeho otáčení.
Page 31
31
Mikrovlnka se nevypíná.
o Izolujte mikrovlnku od síťového napájení a poté kontaktujte
Servisní oddělení Baumatic.
Vnitřní žárovka nesvítí.
o Kontaktujte telefonicky Servisní oddělení Baumatic. Vnitřní
žárovku může vyměnit pouze proškolený servisní technik.
Jídlo se neohřívá správně.
o Zkontrolujte, zda jsou výkonový stupeň a doba ohřevu, které
jste nastavili, vhodné pro jídlo, které ohříváte.
o Pokud ohříváte dvojnásobné množství jídla, potom budete běžně
potřebovat téměř dvojnásobnou dobu ohřevu.
o Pokud je jídlo, které jste vložili do trouby, studenější než
normálně, potom bude pravděpodobně nutné zvýšit výkonový
stupeň a dobu ohřevu.
V troubě se hromadí kondenzát.
o Pára a kondenzát jsou přirozeným vedlejším produktem při
ohřevu v mikrovlnce.
o Nenechávejte jídlo v troubě, aby se ochladilo poté, co bylo
ohřáté, a trouba byla vypnutá.
o Tam, kde je to praktické, používejte při ohřevu pro snížení
množství vytvořené kondenzace zakrytou nádobu.
o Otřete veškerou kondenzaci, která se vytvořila, jakmile se jídlo
přestane ohřívat.
Page 32
32
Důležité informace a závěrečná upozornění
DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně,
měli byste ho odpojit od elektrického zdroje a
následně kontaktovat naši servisní linku na čísle 800
185 263.
NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.
Spotřebič musí být přístupný tak, aby technik mohl provést
náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke
spotřebiči, technik opravu neprovede.
V případě trvajícího požadavku na opravu ze strany zákazníka, musí
být technikovi vydán písemný souhlas s opravou a v tomto případě za
poškození způsobené spotřebičem instalovaným v rozporu s tímto
návodem odpovídá zákazník.
To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami,
utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými
překážkami, např. soklem. Dále také v případě, že byla provedena
jakákoliv jiná instalace než podle specifikace firmy Baumatic.
DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu,
vyplývajících z inovačních nebo technologických změn
spotřebiče, které nemají vliv na funkci spotřebiče.
Detailní informace o Záručních podmínkách najdete na webových
stránkách společnosti Baumatic www.baumatic.cz –
www.baumatic.com nebo se obraťte na svého prodejce.
Baumatic ČR spol. s r.o.
Lípová 665
460 01 Liberec 4
Tel:+420 483 577 200
www.baumatic.cz
Page 33
United Kingdom
Baumatic Ltd.,
Baumatic Buildings,
6 Bennet Road,
Reading, Berkshire
RG2 0QX
United Kingdom
Sales Telephone
(0118) 933 6900
Sales Fax
(0118) 931 0035
Customer Care Telephone
(0118) 933 6911
Customer Care Fax
(0118) 986 9124
Spares Telephone
(01235) 437244
Advice Line Telephone
(0118) 933 6933
E-mail:
sales@baumatic.co.uk
customercare@baumatic.co.uk
spares@baumatic.co.uk
technical@baumatic.co.uk
Website:
www.baumatic.co.uk
Republic of Ireland
Service Telephone
1-890 812 724
Spares Telephone
091 756 771
Czech Republic
Baumatic CR spol s.r.o.
Lipova 665
460 01 Liberec 4
Czech Republic
+420 483 577 200
www.baumatic.cz
Slovakia
Baumatic Slovakia, s.r.o.
Galvániho 7/D
Slovakia
+421 255 640 618
Germany
Baumatic Gmbh
Lilienthalstrasse 1
320 52 Herford
Deutschland
+49 5221 694 99-0
www.baumatic.de
Italy
Baumatic Italia S.R.L.
Via Galvani N.3
35011 Campodarsego (PD)
+3904 9920 2297
www.baumatic.it
Holland
Baumatic Benelux B.V.
Grindzuigerstraat 22
1333 MS ALMERE
Nederland
+3136 549 1555
www.baumatic.nl
Page 34
1
Loading...
