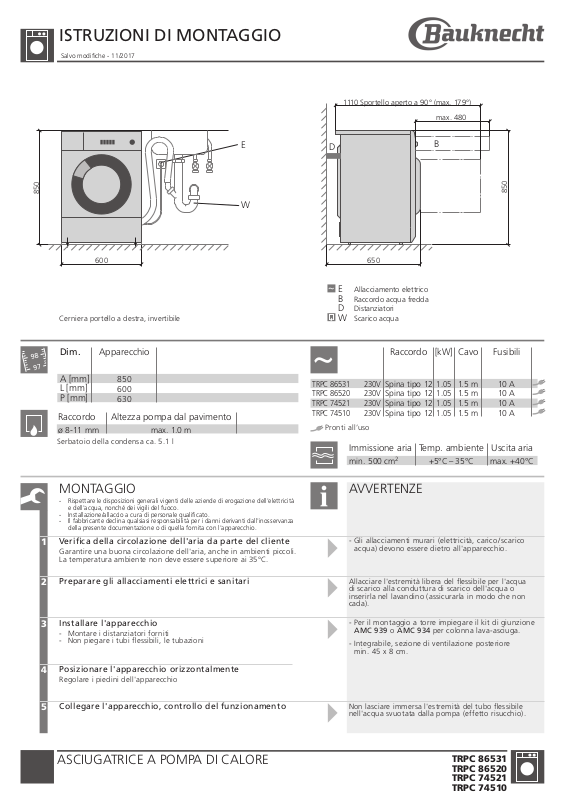

ISTRUZIONI DI MONTAGGIO
Salvo modifiche - 11/2017
1110 Sportello aperto a 90° (max. 179°)
max. 480
850
600
Cerniera portello a destra, invertibile
Dim.
A [mm]
L [mm]
P [mm]
Apparecchio
850
600
630
Raccordo Altezza pompa dal pavimento
ø 8-11 mm max. 1.0 m
Serbatoio della condensa ca. 5.1 l
E
W
D
Allacciamento elettrico
E
Raccordo acqua fredda
B
Distanziatori
D
Scarico acqua
W
TRPC 86531
TRPC 86520
TRPC 74521
TRPC 74510
Pronti all’uso
650
230V
230V
230V
230V
Raccordo
Spina tipo 12
Spina tipo 12
Spina tipo 12
Spina tipo 12
Temp. ambienteImmissione aria
2
B
[kW]
+5°C – 35°Cmin. 500 cm
1.05
1.05
1.05
1.05
Cavo
1.5 m
850
Fusibili
10 A
10 A1.5 m
10 A1.5 m
10 A1.5 m
Uscita aria
max. +40°C
MONTAGGIO
- Rispettare le disposizioni generali vigenti delle aziende di erogazione dell'elettricità
e dell'acqua, nonché dei vigili del fuoco.
- Installazione/allaccio a cura di personale qualificato.
- Il fabbricante declina qualsiasi responsabilità per i danni derivanti dall'inosservanza
della presente documentazione o di quella fornita con l'apparecchio.
Verifica della circolazione dell'aria da parte del cliente
1
Garantire una buona circolazione dell'aria, anche in ambienti piccoli.
La temperatura ambiente non deve essere superiore ai 35°C.
Preparare gli allacciamenti elettrici e sanitari
2
Installare l'apparecchio
3
- Montare i distanziatori forniti
- Non piegare i tubi flessibili, le tubazioni
Posizionare l'apparecchio orizzontalmente
4
Regolare i piedini dell'apparecchio
Collegare l'apparecchio, controllo del funzionamento
5
ASCIUGATRICE A POMPA DI CALORE
AVVERTENZE
- Gli allacciamenti murari (elettricità, carico / scarico
acqua) devono essere dietro all'apparecchio.
Allacciare l'estremità libera del flessibile per l'acqua
di scarico alla conduttura di scarico dell'acqua o
inserirla nel lavandino (assicurarla in modo che non
cada).
- Per il montaggio a torre impiegare il kit di giunzione
AMC 939 o AMC 934 per colonna lava-asciuga.
- Integrabile, sezione di ventilazione posteriore
min. 45 x 8 cm.
Non lasciare immersa l'estremità del tubo flessibile
nell'acqua svuotata dalla pompa (effetto risucchio).
TRPC 86531
TRPC 86520
TRPC 74521
TRPC 74510
