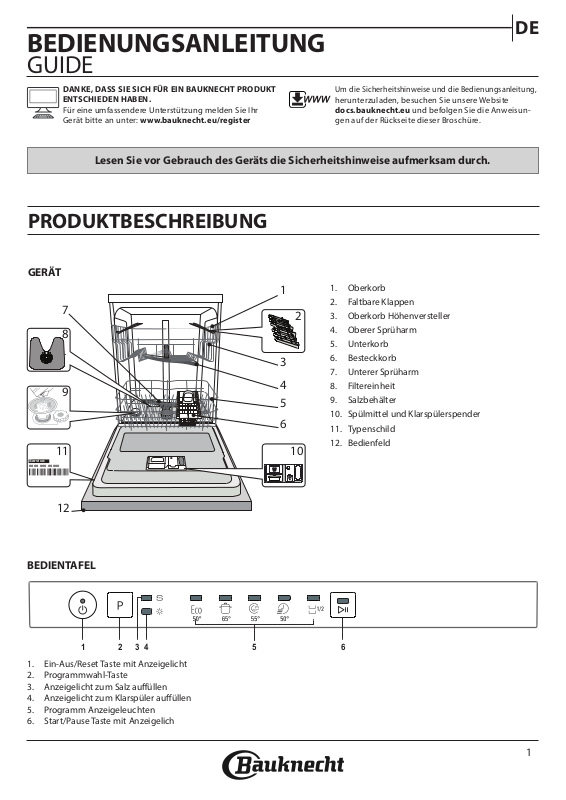

BEDIENUNGSANLEITUNG
GUIDE
DE
DANKE, DASS SIE SICH FÜR EIN BAUKNECHT PRODUKT ENTSCHIEDEN HABEN.
Für eine umfassendere Unterstützung melden Sie Ihr Gerät bitte an unter: www.bauknecht.eu/register
Um die Sicherheitshinweise und die Bedienungsanleitung, herunterzuladen, besuchen Sie unsere Website
docs.bauknecht.eu und befolgen Sie die Anweisungen auf der Rückseite dieser Broschüre.
Lesen Sie vor Gebrauch des Geräts die Sicherheitshinweise aufmerksam durch.
PRODUKTBESCHREIBUNG
GERÄT
|
1 |
7 |
2 |
|
|
8 |
|
3
4 |
5 |
6 |
11 |
10 |
Service:
0000 000 00000
1.Oberkorb
2.Faltbare Klappen
3.Oberkorb Höhenversteller
4.Oberer Sprüharm
5.Unterkorb
6.Besteckkorb
7.Unterer Sprüharm
8.Filtereinheit
9.Salzbehälter
10.Spülmittel und Klarspülerspender
11.Typenschild
12.Bedienfeld
12
BEDIENTAFEL
1 |
2 |
3 |
4 |
5 |
6 |
1.Ein-Aus/Reset Taste mit Anzeigelicht
2.Programmwahl-Taste
3.Anzeigelicht zum Salz auffüllen
4.Anzeigelicht zum Klarspüler auffüllen
5.Programm Anzeigeleuchten
6.Start/Pause Taste mit Anzeigelich
1
ERSTER GEBRAUCH
SALZ, KLARSPÜLER UND SPÜLMITTEL
HINWEISE ZUR ERSTEN INBETRIEBNAHME
Nach Abschluss der Installation die Puffer an den Körben und die Rückhaltegummis vom oberen Korb entfernen.
SALZBEHÄLTER BEFÜLLEN
Mit der Verwendung von Salz werden KALKABLAGERUNGEN auf dem Geschirr und den funktionalen Komponenten des Geschirrspülers verhindert.
•DER SALZBEHÄLTER DARF NIE LEER SEIN!
•Es ist wichtig, die Wasserhärte einzustellen.
Der Salzbehälter befindet sich im Geschirrspülerboden (siehe PRODUKTBESCHREIBUNG) und muss aufgefüllt werden, wenn die SALZNACHFÜLLANZEIGE der Bedienblende leuchtet.
1. Ziehen Sie den Unterkorb heraus und schrau-
ben Sie den Salzbehälterdeckel gegen den
Uhrzeigersinn ab.
2. Nur beim ersten Mal: Befüllen Sie
den Salzbehälter mit Wasser.
3. Setzen Sie den Trichter auf (siehe Abbildung) und füllen Sie den Behälter bis zum Rand mit Salz (ca. 1 kg), es ist normal,wenn etwas Wasser ausläuft.
4.Den Trichter abnehmen und die Salzreste vom Öffnungsrand entfernen.
Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während dem Waschprogramm in den Behälter gelangt (dies könnte den Wasserenthärter irreparabel beschädigen).
Immer wenn Sie Salz zugeben müssen, ist es zwingend vorgeschrieben, diesen Vorgang vor dem Beginn des Spülgangs auszuführen, um Korrosion zu vermeiden.
WASSERHÄRTE EINSTELLEN
Damit der Wasserenthärter perfekt arbeiten kann, muss die Wasserhärte je nach der aktuellen Wasserhärte in Ihrem Haus eingestellt werden. Diese Information erhalten sie bei Ihrem örtlichen Wasserversorger. Das Werk stellt den Standardwert für die Wasserhärte ein.
•Die Geschirrspülmaschine mit der Taste EIN/AUS einschalten.
•Mit der Taste EIN/AUS ausschalten.
•Die Taste P 5 Sekunden lang gedrückt halten, bis Sie einen Piepton hören.
•Mit der Taste EIN/AUS einschalten.
•Das Programm-Anzeigelicht der eingestellten Stufe blinkt..
•Drücken Sie die Taste P um die gewünschte Härtestufe auszuwählen
(siehe WASSERHÄRTE-TABELLE).
Wasserhärte-Tabelle
|
Stufe |
°dH |
°fH |
°Clark |
||
|
Französischer |
|||||
|
Deut. Härtegr. |
Engl. Härtegr. |
||||
|
|
Härtegr. |
||||
|
|
|
|
|
|
|
1 |
Weich |
0 |
- 6 |
0 - 10 |
0 |
- 7 |
|
|
|
|
|
||
2 |
Mittel |
7 - 11 |
11 - 20 |
8 - 14 |
||
|
|
|
|
|
|
|
3 |
Durchschnittlich |
12 |
- 16 |
21 - 29 |
15 |
- 20 |
|
|
|
|
|
|
|
4 |
Hart |
17 |
- 34 |
30 - 60 |
21 |
- 42 |
|
|
|
|
|
|
|
5 |
Sehr hart |
35 |
- 50 |
61 - 90 |
43 |
- 62 |
|
|
|
|
|
|
|
• Mit der Taste EIN/AUS ausschalten. Die Einstellung ist abgeschlossen!
Sobald dieses Verfahren abgeschlossen ist, ein Programm ohne Beladung laufen lassen.
Verwenden Sie bitte nur Spezialsalz für Geschirrspüler.
Nach dem Einfüllen des Salzes erlischt die SALZNACHFÜLLANZEIGE.
Wenn der Salzbehälter nicht gefüllt ist, könnten Kesselsteinablagerungen den Wasserenthärter und das Heizelement beschädigen.
Die Verwendung von Salz wird bei jeder Art von Geschirrspülmittel empfohlen.
KLARSPÜLERSPENDER AUFFÜLLEN
Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspender A muss aufgefüllt werden, wenn das KLARSPÜLER AUFFÜLLEN Anzeigelichtauf der Bedienblende leuchtet.
A
B
1.Den Behälter Bdurch Drücken und Anheben der Zunge am Deckel öffnen.
2.Den Klarspüler vorsichtig bis zur maximalen Füllstandsmarkierung (110 ml) an der Füllöffnung einfüllen und ein Überlaufen vermeiden. Andernfalls sofort mit einem trockenen Tuch abwischen.
3.Den Deckel schließen bis er einrastet.
Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers.
KLARSPÜLERDOSIERUNG
Sollte das Trockenergebnis unzufrieden stellend sein, kann die Klarspülerdosierung neu eingestellt werden.
•Die Geschirrspülmaschine mit der Taste EIN/AUS einschalten.
•Mit der Taste EIN/AUS ausschalten.
•Drücken Sie die Taste P drei Mal - ein Piepton ertönt.
•Mit der Taste EIN/AUS einschalten.
•Das Programm-Anzeigelicht der eingestellten Stufe blinkt.
•Drücken Sie dieTaste P, um den Stand der gelieferten Klarspülermenge auszuwählen.
•Mit der Taste EIN/AUS ausschalten.
Die Einstellung ist abgeschlossen!
Die Klarspülerstufe kann auf 1 (ECO) eingestellt werden. In diesem Fall wird kein Klarspüler ausgegeben. Die Kontrollleuchte zur ANZEIGE DES FEHLENDEN KLARSPÜLERS leuchtet nicht mehr auf.
Je nach Gerätemodell können bis max. 5 Stufen eingestellt werden. Die Werkseinstellung ist abhängig vom Modell. Bitte befolgen Sie die Anweisungen oben, um dies für Ihr Gerät zu überprüfen.
•Wenn Sie bläuliche Streifen auf dem Geschirr sehen, stellen Sie eine niedrigere Zahl ein (2-3).
•Wenn Wassertropfen oder Kalkablagerungen auf dem Geschirr sind, eine höhere Zahl einstellen (4-5)
EINFÜLLEN DES SPÜLMITTELS
Zum Öffnen des Spülmittelbehäters den Öffnungsmechanismus C drücken. Füllen Sie das Spülmittel ausschließlich in das trockene Fach D ein. Die für den Vorspülgang benötigte Spülmittelmenge wird direkt in den Geschirrspüler gegeben.
|
1. Hinsichtlich der Dosierung verweisen |
|
|
wir auf die zuvor erwähnte Informa- |
|
|
tion, in der die richtige Menge ange- |
|
D |
geben ist. Im Fach D sind Anzeigen die |
|
bei der Spülmitteldosierung helfen. |
||
|
||
C |
2. Entfernen Sie eventuelle Spülmit- |
|
telrückstände von den Kanten der |
||
|
||
|
Kammern und schließen Sie den |
|
|
Deckel so, dass er einrastet. |
|
|
3. Schieben Sie den Deckel der Spül- |
|
|
mittelkammer zum Schließen nach |
|
|
oben, bis er einrastet. |
Die Spülmittelkammer öffnet sich automatisch zum richtigen Zeitpunkt des jeweils gewählten Programms.
Die Verwendung von Reinigungsmitteln, die nicht für Geschirrspüler bestimmt sind, kann zu Fehlfunktionen oder Schäden am Gerät führen.
2
DE
PROGRAMMTABELLE
|
|
|
Trocken |
|
Programm |
|
phase- |
|
|
|
|
1 |
Eco |
50° |
|
2 |
Intensiv |
65° |
|
3 |
Gemischt |
55° |
|
4 |
Rapid 30’ |
50° |
- |
5 |
Halbe Füllmenge |
50° |
|
Programmdauer |
Wasserverbrauch |
Energieverbrauch |
(Std:Min)**) |
(Liter/ Zyklus) |
(kWh/ Zyklus) |
3:20 |
12,0 |
1,04 |
2:30 |
16,0 |
1,50 |
2:25 |
16,0 |
1,35 |
0:30 |
9,0 |
0,60 |
1:20 |
12,0 |
1,10 |
|
|
|
Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Vorschrift EN 60436:2020 erfasst wurden.
Hinweis für die Prüflabors: Informationen hinsichtlich der Bedingungen des EN-Vergleichstests sind unter nachfolgender Adresse anzufordern: dw_test_support@whirlpool.com
Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich.
*) Werte, die für andere Programme als das ECO-Programm angegeben werden, sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewählte Optionen und Sensoreichung variieren. Die Sensoreichung kann die Programmdauer bis zu 20 Min. erhöhen.
PROGRAMMBESCHREIBUNG
Anweisungen bezüglich der Auswahl desWaschzyklus.
1 ECO
Das ECO-Programm eignet sich, um normal verschmutztes Geschirr zu reinigen. In Bezug auf den kombinierten Energieund Wasserverbrauch ist es das effizienteste Programm, das auch zur Prüfung der Einhaltung der Ökodesign-Richtlinie verwendet wird.
2 INTENSIV
Programm empfohlen für stark verschmutztes Geschirr, besonders Töpfe und Pfannen (nicht für empfindliche Teile verwenden).
3 GEMISCHT
Vermischte Verschmutzung. Für normal verschmutztes Geschirr mit trockenen Speiseresten.
4 RAPID 30’
Programm ideal für eine halbe Beladung mit leicht verschmutztem Geschirr ohne getrocknete Speisereste. Hat keine Trocknungsphase.
5 HALBE FÜLLMENGE
Leicht oder normal verschmutztes Geschirr, bei der Hälfte der normalen Beladung.
Hinweise:
Bitte beachten Sie, dass das Programm Rapid 30’ für leicht verschmutztes Geschirr geeignet ist.
3
