W4000
850200
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Duitsland
tel. +49 5258 971-0
fax.: +49 5258 971-120
Infolinia service: +49 5258 971-197
www.bartscher.com
Versie: 1.0
Datum van opmaak: 2021-04-22
NL
Originele gebruiksaanwijzing
1 Veiligheid ....................................................................................................... 2
1.1 Symboolverklaring ................................................................................... 2
1.2 Veiligheidsaanwijzingen ........................................................................... 3
1.3 Gebruik volgens bestemming .................................................................. 5
1.4 Oneigenlijk gebruik .................................................................................. 5
2 Algemeen ...................................................................................................... 6
2.1 Aansprakelijkheid en vrijwaring ................................................................ 6
2.2 Auteursrecht ............................................................................................ 6
2.3 Conformiteitsverklaring ............................................................................ 6
3 Transport, verpakking en opslag ................................................................... 7
3.1 Transportinspectie ................................................................................... 7
3.2 Verpakking ............................................................................................... 7
3.3 Opslag ..................................................................................................... 7
4 Technische Gegevens ................................................................................... 8
4.1 Technische Gegevens ............................................................................. 8
4.2 Onderdelenoverzicht ................................................................................ 9
4.3 Functies van het apparaat ..................................................................... 10
5 Installatie en bediening ................................................................................ 11
5.1 Installatie ................................................................................................ 11
5.2 Bediening ............................................................................................... 12
6 Reiniging ..................................................................................................... 13
6.1 Aanwijzingen betreffende de veiligheid tijdens het reinigen ................... 13
6.2 Reiniging ................................................................................................ 13
7 Mogelijke storingen ...................................................................................... 15
8 Verwijdering ................................................................................................. 16
850200 1 / 18
Veiligheid
NL
Lees voor het gebruik de gebruiksaanwijzing door en bewaar
hem op een goed bereikbare plaats!
GEVAAR!
Het signaalwoord GEVAAR waarschuwt voor gevaren die leiden tot
ernstige verwondingen of overlijden als ze niet worden vermeden.
Diese Bedienungsanleitung beschreibt di e Installation, Bedienung und Wartung des Geräts und gilt als wichtige Informationsqu elle und Nachschlagewerk. Die Ken ntnis aller enthaltenen Sicherheitshinweis e und Handlungsanweisungen schafft die Voraussetzung für das sichere und sac hgerechte Arbeiten mit dem Gerät. D arüber hinaus müssen die für den Eins atzbereich des Geräts geltenden örtlichen Unfallverhütungsvorschriften und allge meinen Sicherheitsbestimmungen eing ehalten werden. Diese Bedienungsanleitung is t Bestandteil des Produkts und muss in unmittelbarer Nähe des Geräts für das In¬stallations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich auf¬bewahrt werden. Wenn das Gerät an eine dritte Person
weitergegeben wird, muss die Bedienungsa nleitung mit ausgehändigt werden.
Deze handleiding bevat de beschrijving van de installatie, de bediening en het
onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk.
De kennis en het in acht nemen van alle hier beschreven veiligheidsvoorschriften
en instructies is een voorwaarde voor veilig en juist gebruik van het apparaat.
Bovendien zijn de bepalingen inzake ongevallenpreventie, gezondheids- en
veiligheidsvoorschriften en wettelijke voorschriften die van kracht zijn op het
toepassingsgebied van het apparaat van toepassing.
Lees deze gebruikershandleiding voordat u met het apparaat gaat werken, en vóór
de inbedrijfsstelling, om schade aan personen en zaken te voorkomen. Onjuist
gebruik kan beschadigingen veroorzaken.
Deze handleiding is een integraal onderdeel van het product en moet in de directe
nabijheid van het apparaat worden bewaard en te allen tijde beschikbaar zijn.
Wanneer het apparaat wordt overgedragen, is het ook noodzakelijk deze
gebruiksaanwijzing erbij te leveren.
1 Veiligheid
Het apparaat is gemaakt volgens de laatste stand van de techniek. Het kan echter
een bron van gevaar vormen als het apparaat niet in overeenstemming met zijn
bestemming gebruikt wordt. Alle personen die het apparaat gebruiken, moeten zich
houden aan de aanbevelingen en veiligheidsaanwijzingen in deze handleiding.
1.1 Symboolverklaring
Belangrijke veiligheids- en technische instructies zijn in deze gebruiksaanwijzing
aangeduid door symbolen. Deze instructies moeten bij het gebruik van dit apparaat
absoluut in acht worden genomen om letsel, ongelukken, of materiële schade te
vermijden.
2 / 18 850200
Veiligheid
NL
WAARSCHUWING!
Het signaalwoord WAARSCHUWING waarschuwt voor gevaren die
gematigd tot zwaar letsel of overlijden kunnen veroorzaken, als ze niet
worden vermeden.
VOORZICHTIG!
Het signaalwoord VOORZICHTIG waarschuwt voor gevaren die licht
of matig letsel kunnen veroorzaken, als ze niet worden vermeden.
ATTENTIE!
Het signaalwoord ATTENTIE geeft mogelijke materiële schade aan
die kan optreden als u de veiligheidsinstructies niet volgt.
OPMERKING!
Het icoon OPMERKING informeert de gebruiker over aanvullende
informatie en tips voor het gebruik van het apparaat.
, die
1.2 Veiligheidsaanwijzingen
Elektrische stroom
• Een te hoge netspanning of onjuiste installatie kan leiden tot elektrische
schokken.
• Sluit het apparaat alleen aan als de specificaties op het typeplaatje
overeenkomen met de netspanning.
• Om elektrische kortsluiting te voorkomen, moet het apparaat droog worden
gehouden.
• Koppel het apparaat onmiddellijk los van het elektriciteitsnet als er tijdens het
gebruik storingen optreden.
• Raak de stekker van het apparaat niet aan met natte handen.
• Raak het apparaat nooit aan nadat het in het water is gevallen. Onmiddellijk het
apparaat van het elektriciteitsnet koppelen.
• Het herstellen en openen van de behuizing uitsluitend door specialisten en
gespecialiseerde werkplaatsen laten uitvoeren.
• Draag het apparaat niet aan de verbindingskabel.
850200 3 / 18
Veiligheid
NL
• Stel de verbindingskabel niet bloot aan warmte of scherpe randen.
• Knik, plet of knoop de verbindingskabel niet.
• Altijd de verbindingskabel volledig uitrollen.
• Plaats het apparaat of andere voorwerpen nooit op de verbindingskabel.
• Om het apparaat uit te schakelen van de elektrische voeding, altijd de stekker
vastpakken.
• Controleer de voedingskabel regelmatig op beschadigingen. Het apparaat niet
gebruiken wanneer de voedingskabel beschadigd is. Laat een beschadigde
voedingskabel vervangen door de servicedienst of een gekwalificeerde
elektricien om gevaar te voorkomen.
Bedienend personeel
• Dit apparaat mag niet worden bediend door personen (inclusief kinderen) met
beperkte fysieke, sensorische of mentale vaardigheden, evenals door personen
met beperkte ervaring en / of beperkte kennis.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het
apparaat spelen of het starten.
Onjuist gebruik
• Onjuist gebruik of verboden gebruik kan het apparaat beschadigen.
• Het apparaat mag alleen worden gebruikt als het zich in goede staat bevindt en
veilig werken mogelijk maakt.
• Het apparaat mag alleen worden gebruikt als alle aansluitingen zijn uitgevoerd
volgens de voorschriften.
• Het apparaat mag alleen worden gebruikt als het schoon is.
• Gebruik alleen originele reserveonderdelen. Nooit zelf het apparaat repareren.
• Verboden om veranderingen of modificaties aan het apparaat aan te brengen.
4 / 18 850200
Veiligheid
NL
1.3 Gebruik volgens bestemming
Elk gebruik van het apparaat voor andere doeleinden en / of afwijkend van het
normale bedoelde gebruik zoals hieronder beschreven, is verboden en wordt
beschouwd als onbedoeld gebruik.
Het volgende gebruik is in overeenstemming met het beoogde gebruik:
– Toepassing in woningen, restaurants, hotels en kantoren.
1.4 Oneigenlijk gebruik
Onjuist gebruik kan leiden tot schade aan personen en zaken veroorzaakt door
gevaarlijke elektrische spanning, brand en hoge temperaturen. Met behulp van het
apparaat kan alleen werk worden uitgevoerd dat in deze handleiding wordt
beschreven.
850200 5 / 18
Algemeen
NL
2 Algemeen
2.1 Aansprakelijkheid en vrijwaring
Alle gegevens en aanwijzingen die zijn opgenomen in deze gebruiksaanwijzing zijn
samengesteld rekening houdend met de geldende voorschriften, de actuele
technische stand van zaken en onze langdurige inzichten en ervaring. In het geval
van het bestellen van speciale modellen of extra opties, en in het geval van het
gebruik van de nieuwste technische kennis, kan het geleverde apparaat onder
bepaalde omstandigheden verschillen van de uitleg en de talrijke tekeningen in
deze handleiding.
De producent is niet aansprakelijk voor de schade en storingen die zijn ontstaan als
gevolg van:
– het niet in acht nemen van de aanwijzingen,
– oneigenlijk gebruik,
– het aanbrengen van technische wijzigingen door de gebruiker,
– de toepassing van ongeoorloofde reserveonderdelen.
Wij behouden ons het recht voor om technische veranderingen in het product aan
te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere
ontwikkeling van het apparaat.
2.2 Auteursrecht
De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, foto’s en andere
afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeeltelijk) uit deze
uitgave mag in ongeacht welke vorm worden verveelvoudigd, verwerkt en/of
gepubliceerd zonder voorafgaande schriftelijke toestemming van de fabrikant.
Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden
ons het recht voor tot verdere vorderingen.
2.3 Conformiteitsverklaring
Het apparaat beantwoordt aan de actuele EU-normen en richtlijnen. Dit bevestigen
we in de EG-verklaring van Conformiteit. Indien gewenst, sturen we u graag de
betreffende Verklaring van Conformiteit toe.
6 / 18 850200
Transport, verpakking en opslag
NL
3 Transport, verpakking en opslag
3.1 Transportinspectie
Als het apparaat afgeleverd is, onmiddellijk controleren of het compleet en zonder
transportschade is. Als er duidelijk zichtbare transportschade is, het geleverde
apparaat niet of alleen onder voorbehoud aannemen. De schade opschrijven op de
transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens
reclameren. Verborgen gebreken onmiddellijk nadat ze zijn geconstateerd,
reclameren, omdat eisen tot schadevergoeding alleen binnen de reclamatieperiode
mogelijk zijn.
Neem contact op met onze klantenservice als er onderdelen of accessoires
ontbreken.
3.2 Verpakking
Gooi de buitenste doos van uw apparaat niet weg. U kunt het nodig hebben tijdens
een verhuizing, of als u het apparaat naar ons servicecentrum wilt sturen bij
schade.
De verpakking en de afzonderlijke componenten zijn gemaakt van recyclebare
materialen. In het bijzonder: kunststof folie en zakken, kartonnen verpakking.
Als u de verpakking wilt weggooien, dient u de geldende voorschriften in uw land in
acht te nemen. Verpakkingsmateriaal dat hergebruikt kan worden, recyclen.
3.3 Opslag
Zorg ervoor dat de verpakkingen verzegeld zijn tot de installatie en houd ze in
overeenstemming met de op de buitenkant aangebrachte plaatsingmarkering en
opslagmarkering. Bewaar de pakketten alleen onder de volgende voorwaarden:
– in een afgesloten ruimte
– droog en stofvrij
– verwijderd houden van corrosief materiaal
– op een plaats beschermd tegen zonlicht
– beschermd tegen mechanische schokken.
Bij langere bewaring (> 3 maanden) regelmatig de algemene toestand van alle
bestanddelen en van de verpakking controleren. Als het nodig is de verpakking
vervangen voor een nieuwe.
850200 7 / 18
Technische Gegevens
NL
Naam:
Luchtreiniger W4000
Artikelnummer:
850200
Materiaal:
Kunststof
Aantal filters:
1
Filterklasse:
HEPA H13
Maximale luchtcapaciteit in m³/h:
400
Geluidsniveau in dB:
< 56
Lengte kabel in m:
1,5
Aansluitingswaarde:
0,05 kW | 110-240 V | 50/60 Hz
Afmetingen (b x d x h) in mm:
300 x 270 x 562
Gewicht in kg:
4,8
4 Technische Gegevens
4.1 Technische Gegevens
Recht op technische veranderingen voorbehouden!
Versie / eigenschappen
• Ontworpen voor: ruimtes tot 40 m2
• Luchtkwaliteitssensor
• Luchtkwaliteitsindicator
– Digitale display
– Led-lichtring, verschillende kleuren
• Luchthoeveelheid regelbaar: 3 niveaus
• Filtervervanging:
– Indicatie via optisch signaal
– Na 2.200 bedrijfsuren
• UV-lamp
• Timer
• Tijdsinstelling: 2, 4 of 8 uur
• Controlelamp: filtervervanging
8 / 18 850200
Technische Gegevens
NL
Afb. 1
1. Ventilatie-kieren
2. Scherm
3. Lichtring
4. Bedieningspaneel
5. Ventilatie
6. Motor
7. Filter
8. Behuizing
4.2 Onderdelenoverzicht
850200 9 / 18
Technische Gegevens
NL

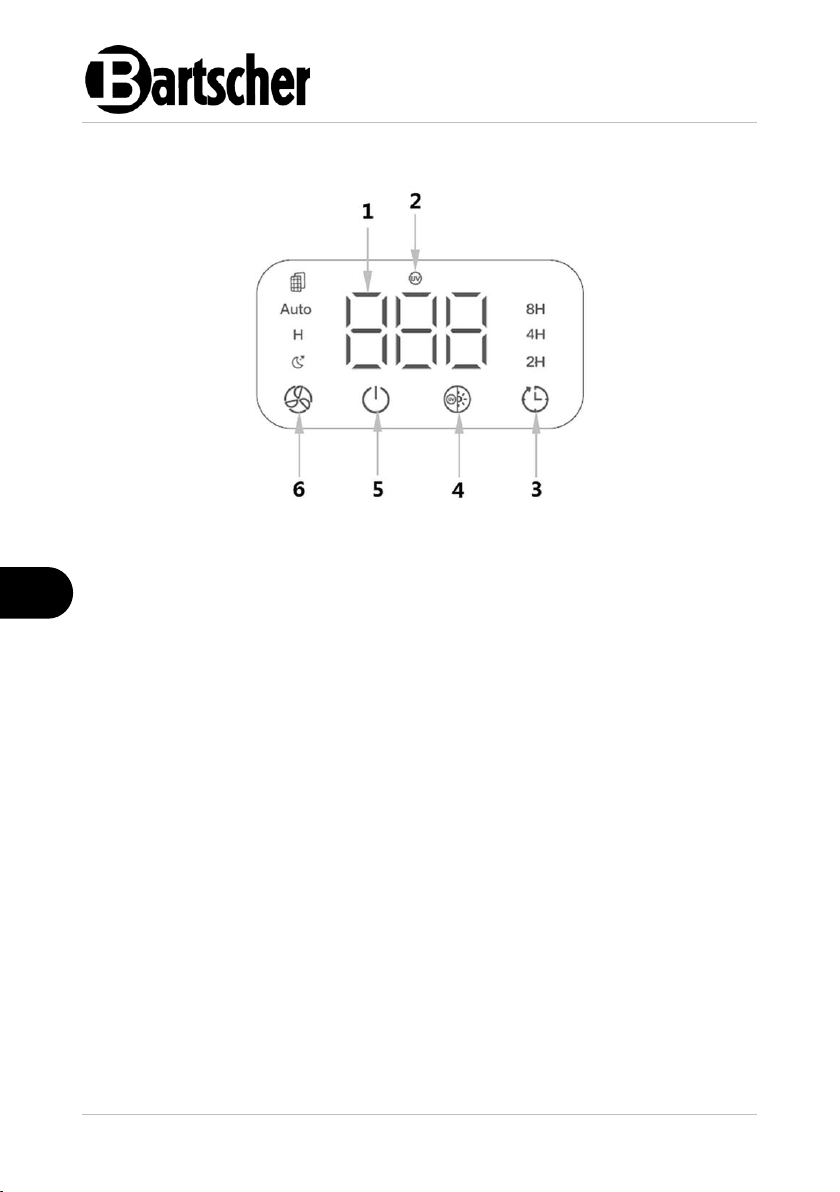

Afb. 2
1. Digitale display
2. Controlelampje UV licht
3. Knop voor de tijdinstelling
4. Knop lamp UV
5. Aan/uit-schakelaar
6. Knop werkmodus
Bedieningselementen
4.3 Functies van het apparaat
De luchtreiniger voor kamers is ontworpen om verontreinigingen uit de lucht in de
kamer te verwijderen en om bacteriën en virussen op te vangen.
10 / 18 850200
Installatie en bediening
NL
VOORZICHTIG!
Gevaar voor verstikking!
Houdt verpakkingsmateriaal zoals plasticfolie en piepschuim uit handen
van kinderen.
5 Installatie en bediening
5.1 Installatie
Uitpakken / plaatsing
• Pak het apparaat uit en verwijder alle externe en interne verpakkingselementen
en transportbeveiliging.
• Als er beschermfolie op het apparaat zit, verwijdert u deze. De folie dient
langzaam van het apparaat te worden getrokken zodat er geen lijmresten
achterblijven. Eventuele lijmresten verwijderen met een geschikt oplosmiddel.
• Pas op dat u het typeplaatje en de waarschuwingsinstructies op het apparaat
niet beschadigt.
• Het apparaat nooit in een vochtige of natte omgeving neerzetten.
• Het apparaat moet zo worden ingesteld dat de verbindingen gemakkelijk
toegankelijk zijn om snel uit te schakelen als dat nodig is.
• Plaats het apparaat op een oppervlak met de volgende eigenschappen:
– recht, met voldoende draagkracht, bestand tegen water, droog en
bestand tegen hoge temperaturen
– groot genoeg om probleemloos met het apparaat te werken
– goed bereikbaar
– goede ventilatie.
• Houd voldoende afstand tot de randen van de tafel. Het apparaat kan kantelen
en vallen.
Aansluiting op het lichtnet
• Controleer of de technische specificaties van het apparaat (zie naamplaatje)
overeenstemmen met de gegevens van de lokale stroomvoorziening.
• Sluit het apparaat aan op een enkele, voldoende beschermde aansluiting met
een beveiligd contact. Sluit het apparaat niet aan op een meervoudige
aansluiting.
• Leg de verbindingskabel zo dat niemand erop kan lopen of erover kan
struikelen.
850200 11 / 18
Installatie en bediening
NL
VOORZICHTIG!
Dit apparaat bevat een UV-C-lamp.
Als het apparaat niet wordt gebruikt zoals bedoeld of als de
behuizing beschadigd is, kan gevaarlijke UV-C straling ontsnappen.
Zelfs kleine doses UV-C-straling kunnen de ogen en huid
beschadigen.
Gebruik het apparaat niet als het duidelijk beschadigd is.
Verwijder of vervang de UV-C-lamp nooit.
5.2 Bediening
Vóór gebruik
1. Vóór het eerste gebruik van het apparaat, dient dit te worden gereinigd volgens
de aanwijzingen in punt 6 „Reiniging“.
2. Sluit het apparaat aan op een passend, enkelvoudig stopcontact.
Inbedrijfstelling / regulatie
1. Het apparaat aanzetten met de aan/uit-schakelaar.
Het apparaat start na 30 seconden. De lichtring licht groen of lila op tijdens het
opstarten.
Nadat het opstartproces is voltooid, licht de lichtring blauw, geel of rood op,
afhankelijk van de luchtkwaliteit.
De kleuren komen overeen met de volgende luchtkwaliteit:
– Blauw: de luchtkwaliteit is zeer goed (PM2,5 ＜ 75 μg / m³).
– Geel: gemiddelde luchtkwaliteit (75 ＜ PM2,5 ＜ 150 μg / m³).
– Rood: de luchtkwaliteit is slecht (PM2,5 ＜ 50 μg / m ³).
2. Druk op de luchtvolumeknop om de ventilatorsnelheid in te stellen.
De volgende snelheidsinstellingen zijn mogelijk:
– automatisch,
– H (maximale snelheid)
12 / 18 850200
Reiniging
NL
– S/ Maan (nachtmodus, laagste snelheid)
In de "automatische" stand past de ventilatorsnelheid zich aan de luchtvervuiling in
de kamer aan.
3. Houd de UV-lampknop 4 seconden ingedrukt om de UV-lamp naar wens in of uit
te schakelen.
4. Om te bepalen wanneer het apparaat moet worden uitgeschakeld, drukt u op de
knop voor het instellen van de tijd.
U kunt kiezen tussen 2, 4 en 8 bedrijfsuren. Na deze tijd schakel het apparaat uit.
4. Druk op de aan / uit-schakelaar om het apparaat handmatig uit te schakelen.
5. Koppel het apparaat los van de voeding als het niet meer wordt gebruikt.
ers
6 Reiniging
6.1 Aanwijzingen betreffende de veiligheid tijdens het
reinigen
• Voordat het apparaat kan worden gereinigd, dient het apparaat van het lichtnet
te worden gehaald.
• Het apparaat geheel laten afkoelen.
• Zorg ervoor dat er geen water in het apparaat komt. Dompel het apparaat niet in
water of andere vloeistoffen om het te reinigen. Gebruik geen waterstraal onder
druk om het apparaat te reinigen.
• Gebruik geen scherpe of metalen voorwerpen (mes, vork, enz.) om het apparaat
schoon te maken. Scherpe voorwerpen kunnen het apparaat beschadigen en
leiden tot elektrische schokken wanneer ze in contact komen met geleidende
componenten.
• Gebruik geen schuurmiddelen, oplosmiddelen of bijtende schoonmaakmiddelen.
Dit kan het oppervlak beschadigen.
6.2 Reiniging
1. Veeg de behuizing van het apparaat af met een zachte, vochtige doek.
2. Droog de ombouw met een zachte doek.
Vervanging van het filter
1. Vervang het filter wanneer het betreffende bericht op de digitale display
verschijnt.
850200 13 / 18
Reiniging
NL
2. Druk op de vergrendeling aan de
achterkant van het apparaat om de
achterwand te verwijderen.
3. Het filter eruit halen.
4. Verwijder de verpakking van het
nieuwe filter.
Het filter is te bestellen onder art.nr.
850210.
5. Plaats een nieuw filter in het
apparaat.
6. Sluit de achterwand met de
borgring.
14 / 18 850200
Mogelijke storingen
NL
Fout
Mogelijke oorzaken
Oplossingen
Het apparaat kan
niet worden
aangezet.
De stekker is niet juist in het
stopcontact gestoken
De stekker er correct
insteken
De zekering is doorgebrand
Controleer de zekering
Het filter moet worden
vervangen
Vervang het filter
Het apparaat is niet
effectief genoeg
Het filteroppervlak is vuil
Reinig het filteroppervlak
Geblokkeerde luchtinlaat / uitlaat
Reinig de luchtinlaat / uitlaat
Het apparaat brengt
luide geluiden voort
Er bevinden zich vreemde
voorwerpen in de luchtinlaat /
-uitlaat
Verwijder eventuele
vreemde voorwerpen
Het apparaat staat niet recht
Let op een vlakke
ondergrond
Het apparaat draait op
maximale snelheid
Snelheid verminderen
Het apparaat ruikt
vreemd
Het apparaat ruikt bij het
eerste gebruik naar plastic
Laat het apparaat
ingeschakeld
Het filter is stoffig
Maak het filter schoon of
vervang het
De afzonderlijke elementen
in het apparaat smelten
Het apparaat van het
lichtnet halen.
Neem contact op met de
service
7 Mogelijke storingen
Mögliche
De onderstaande tabel beschrijft mogelijke oorzaken en methoden voor het
verwijderen van storingen of fouten die optreden tijdens de werking van het
apparaat. Neem contact op met het servicecentrum als storingen niet kunnen
worden verholpen.
850200 15 / 18
Verwijdering
NL
Fout
Mogelijke oorzaken
Oplossingen
Na het vervangen
van het filter
verschijnt de melding
"Filter vervangen" op
de digitale display
Het apparaat moet worden
gereset
Druk 7 seconden op de
snelheidsknop
Elektrische apparaten zijn gemarkeerd met dit symbool.
Elektrische apparatuur moet op een correcte en
milieuvriendelijke manier worden verwijderd en gerecycled.
Niet-gevaarlijke apparaten mogen niet bij het huishoudelijk
afval worden gegooid. Koppel het apparaat los van de
voeding en verwijder de verbindingskabel van het apparaat.
Als het niet mogelijk is de storingen in de werking te verhelpen:
- Gehäuse nicht öffnen,
- Kundendienst benachrichtigen oder Händl er kontaktieren, wobei Folgendes anzug eben ist:
Soort storingen in de w erking;
Als het niet mogelijk is de storingen in de werking te verhelpen:
– de ombouw niet opendoen,
– informeer de service of neem contact op met de verkoper en geef de volgende
informatie op:
– soort storingen in de werking;
– artikelnummer en serienummer (af te lezen op het typeplaatje van het
apparaat).
8 Verwijdering
Elektrische apparaten
Elektrische apparaten moeten naar aangewezen inzamelpunten worden gebracht.
16 / 18 850200
Loading...
