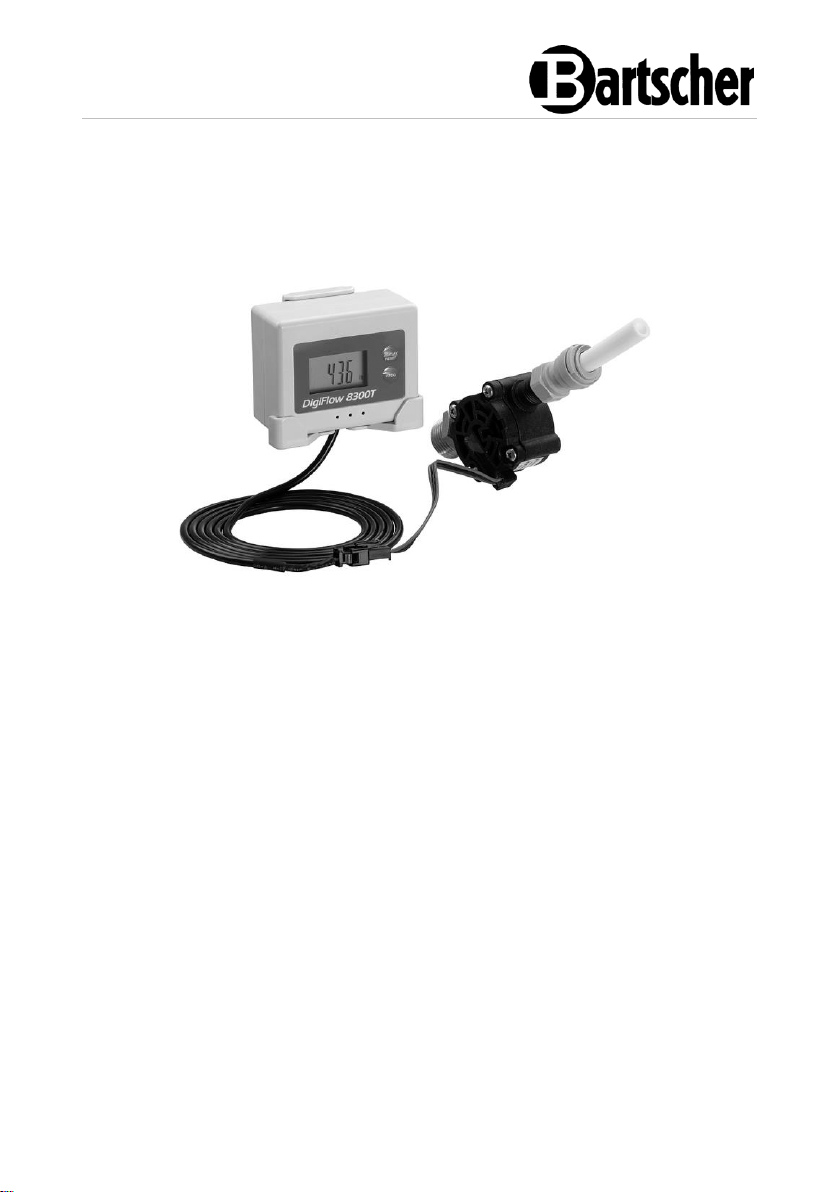

W3B-1
109849
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Niemcy
tel. +49 5258 971-0
fax: +49 5258 971-120
Infolinia serwisowa: +49 5258 971-197
www.bartscher.com
Wersja: 1.0
Data sporządzenia: 2022-08-26
Oryginalna instrukcja obsługi
PL
PL
Nazwa:
Licznik do wody W3B-1
Numer art.:
109849
Materiał:
tworzywo sztuczne
Przyłącze wody:
1/4"
Ciśnienie wody w barach:
3
Temperatura wody na dopływie od – do
w °C:
2 - 30
Wymiary (szer. x gł. x wys.) w mm:
110 x 65 x 95
Ciężar w kg:
0,25
Ogólne informacje / Zakres zastosowania
Licznik do wody W3B-1 to optymalne połączenie dla systemu filtracji wody K3600L.
Licznik do wody służy do pomiaru ilości zużywanej wody oraz do wyświetlania
wydajności filtra pozostałej do czasu jego wymiany.
Zapewnia dobrą jakość wody przez długi czas, sygnał akustyczny informuje o
konieczności wymiany wkładu filtra wody.
Parametry techniczne
Zastrzega się prawo do wprowadzania zmian technicznych!
Wersja / właściwości
• Zaprojektowany do:
– System filtracji wody K3600L
• Zasilanie za pomocą: baterie 2x AA
109849 3 / 8
PL
Rys. 1
1. Panel sterowania
2. Gniazdo baterii
3. Uchwyt ścienny do panelu sterowania
4. Kabel
5. Adapter ¼“ na rurę z tworzywa
sztucznego Ø 10 mm
6. Jednostka czujnika
7. Adapter ¼" na 1/8”
Zakres dostawy
4 / 8 109849
PL
Wskazówki i porady
• Przed uruchomieniem należy przeczytać uważnie niniejszą instrukcję obsługi,
aby uniknąć szkód na osobach i rzeczach. Niewłaściwe użytkowanie może
prowadzić do uszkodzeń.
• Przestrzegać wszystkich wskazówek dot. instalacji i ustawień.
• Używać tylko dostępnych w handlu baterii typu AA (2 sztuki).
• Zwracać uwagę na prawidłowe zamknięcie osłony gniazda baterii, aby do
środka nie dostały się żadne ciała obce ani wilgoć.
• W następujących przypadkach należy usunąć baterie z gniazda baterii:
– Do urządzenia dostała się woda lub inne ciecze.
– Wyświetlacz urządzenia przestał działać.
– Urządzenie lub obudowa są uszkodzone.
– Przyciski przestały działać.
OSTRZEŻENIE!
W żadnym wypadku nie należy próbować naprawiać samodzielnie urządzenia,
lecz poinformować autoryzowany serwis.
Instalacja
UWAGA!
Montaż może być wykonany wyłącznie przez przeszkolony i autoryzowany
personel, zgodnie z lokalnymi przepisami.
Zakładanie baterii
1. Przesunąć osłonę gniazda baterii, aby je otworzyć.
2. Umieścić 2 baterie AA w gnieździe baterii.
3. Zamknąć gniazdo baterii.
Podłączanie licznika wody
1. Zamknąć dopływ wody do systemu filtracji wody.
2. Odłączyć wąż po stronie wylotowej od głowicy filtra za pomocą odpowiedniego
narzędzia.
3. Przykręcić licznik wody z załączonym adapterem do wylotu głowicy filtra.
4. Po stronie wylotowej licznika wody zamocować wąż odpływowy.
109849 5 / 8
PL

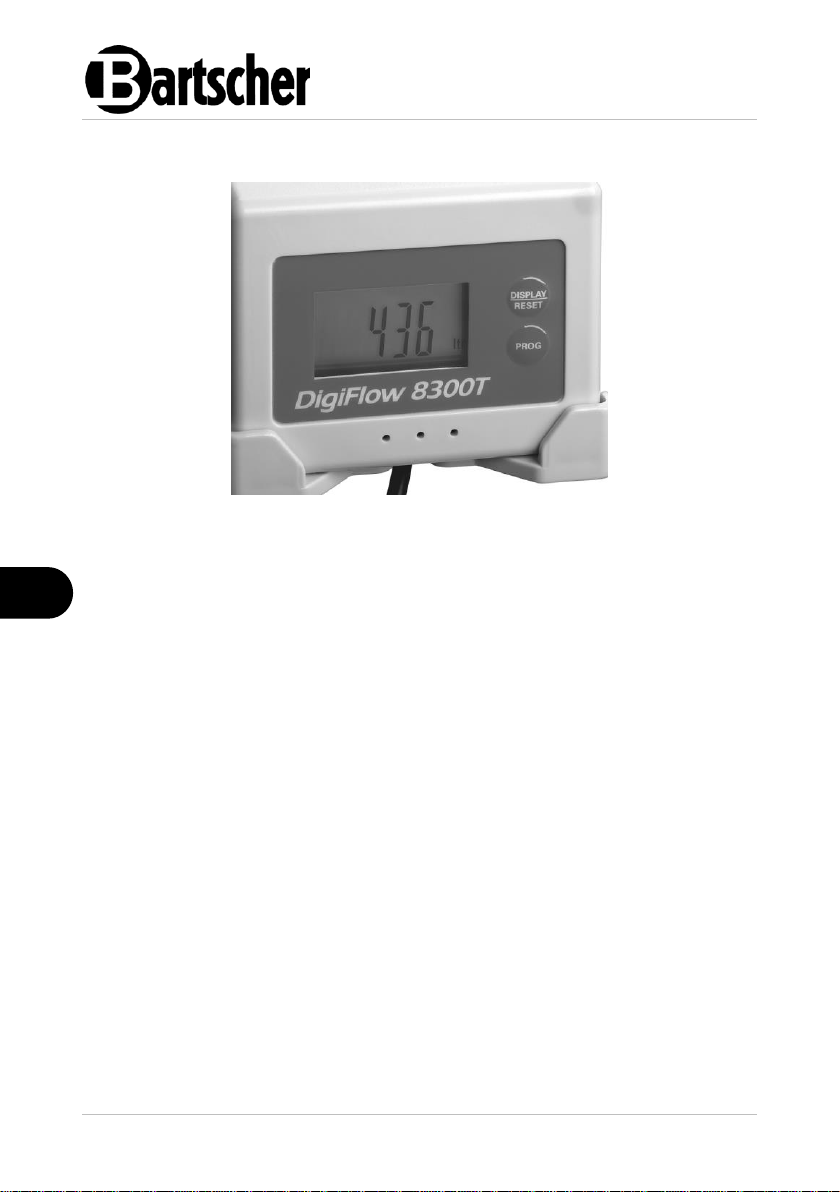

Rys. 2
Ustawienia
Ustawianie wydajności i czasu, po którym pojawi się alarm wskazujący na
konieczność wymiany wkładu filtra wody.
Urządzenie można ustawić na odliczanie przepływu wody od ustawionej ilości do 0
i/lub urządzenie można ustawić tak, aby odliczało liczbę dni od ustawionego
poziomu napełnienia do 0.
1. Trzymając wciśnięty przycisk PROG wcisnąć przycisk DISPLAY/RESET.
2. Zwolnić obydwa przyciski.
Licznik wody rozpoczyna proces programowania. Wyświetlacz mruga informując,
że trwa proces.
6 / 8 109849
PL
Ustawienie wydajności
1. Wcisnąć przycisk DISPLAY/RESET, aby wybrać wydajność.
Możliwe wartości do ustawienia to OFF, 500, 1000, 1500, 2000, …, 100000
litrów.
2. Następnie wcisnąć przycisk DISPLAY/RESET, aby zapisać ustawienie i przejść
do następnego kroku.
Ustawianie czasu:
1. Wcisnąć przycisk DISPLAY/RESET, aby wybrać ilość dni.
Możliwe zakresy: OFF, 30, 60, 90, ..., 690, 720, OFF, 30, 60, … dni.
2. Po wybraniu żądanych dni wcisnąć przycisk DISPLAY/RESET, aby zapisać
ustawienie.
Po wciśnięciu przycisku DISPLAY/RESET ustawienia zostają zapisane i urządzenie
przechodzi w tryb pracy.
WSKAZÓWKA!
Opcja wyświetlania wydajności nie jest dostępna, gdy wybrano ustawienie
OFF.
Opcja czasu nie jest dostępna, gdy wybrano ustawienie OFF.
Komunikaty wyświetlacza w trakcie pracy
Licznik wody włącza wyświetlacz automatycznie, gdy płynie woda i wyłącza
wyświetlacz 10 sekund po zakończeniu przepływu przez urządzenie.
Naciskając przycisk DISPLAY/RESET można wybierać pomiędzy następującymi
komunikatami:
– aktualny przepływ wody w litrach / min.
– pozostała ilość dni do zużycia wkładu filtra wody
– pozostała ilość wody do zużycia wkładu filtra wody
109849 7 / 8
PL
Alarmy
Gdy pozostała ilość wody osiągnie wartość 100 litrów lub pozostała ilość dni
spadnie poniżej 7, urządzenie informuje w trakcie pracy o zbliżającym się końcu
wydajności poprzez powtarzający się sygnał dźwiękowy i mrugający wyświetlacz.
Gdy pozostała ilość wody spadnie do 0 litrów lub pozostała ilość dni spadnie do 0,
urządzenie również informuje o końcu wydajności poprzez powtarzające się
sygnały dźwiękowe i mrugający wyświetlacz.
Resetowanie ustawień
Po wymianie wkładu filtra wody program musi być zresetowany do ustawionych
poprzednio ilości (wydajność i czas_).
1. Wcisnąć przycisk DISPLAY/RESET.
Ustawienia zostają przywrócone.
Wymiana baterii
Urządzenie informuje podwójnym sygnałem dźwiękowym, gdy baterie nie mają już
wymaganego do pracy poziomu.
1. Wymienić zużyte baterie na dwie nowe baterie AA.
WSKAZÓWKA!
Informacje są zapisywane przez urządzenie po wymianie baterii na nowe.
