V1/0311
TS 500
300.065
F/B/CH
DESCRIPTION DU PRODUIT :
----------------------------------------------------------------------------------------
Nom : ●
N° art. : ●
Confection : ● Acier au chrome-nickel, 4 roues, 2 avec frein
Dimensions : ● larg. 920 x prof. 600 x haut. 1540 mm
Dimensions des plateaux : ● larg. 827 x prof. 510 mm
Espacement entre les plateaux : ● 265 mm
Charge utile : ● 150 kg
Poids : ● 18 kg
Chariot de service / transport TS 500,
avec 5 plateaux
300.065
d’immobilisation,
---------------------------------------------------------------------------------------

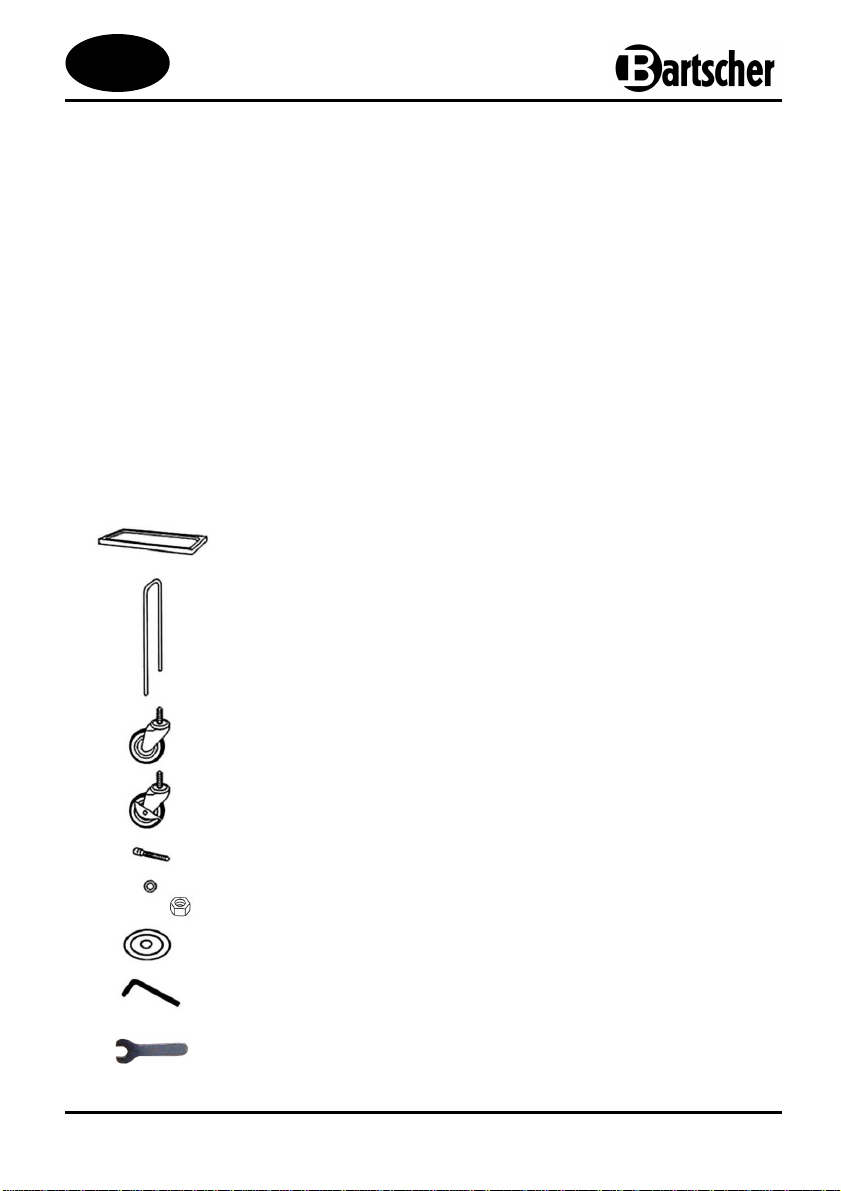

Pièces fournies / Nom des pièces
5 x plateaux
2 x cadres
2 x roues sans frein d’immobilisation
2 x roues avec frein d’immobilisation
20 x M8 vis Allen
20 x rondelles
20 x écrous
4 x protections antichocs
1 x clé Allen
1 x clé plate
- 5 -
MONTAGE :
1. Déballer toutes les pièces et vérifier que les éléments fournis sont au complet.
Eliminer tout le matériel d‘emballage.
2. Commencer le montage du chariot de service en
fixant les plateaux aux cadres.
Visser les plateaux à l’aide de la clé Allen
fournie, en mettant d’abord les rondelles et les
écrous.
Vis Allen
Rondell
3. Retourner le chariot de service et visser les
roues sur le cadre. Sous la roue, fixer la
protection antichoc.
4. Placer le chariot sur le sol avec prudence et s’assurer que toutes les roues touchent
le sol. Bien serrer les vis Allen à l’aide de la clé Allen. Utiliser la clé plate fournie
pour bien serrer les écrous.
5. Il est possible de régler la hauteur des roues selon les besoins à l’aide des écrous de
protection.
écrou
REMARQUE !
Eliminer la feuille de protection après le montage !
