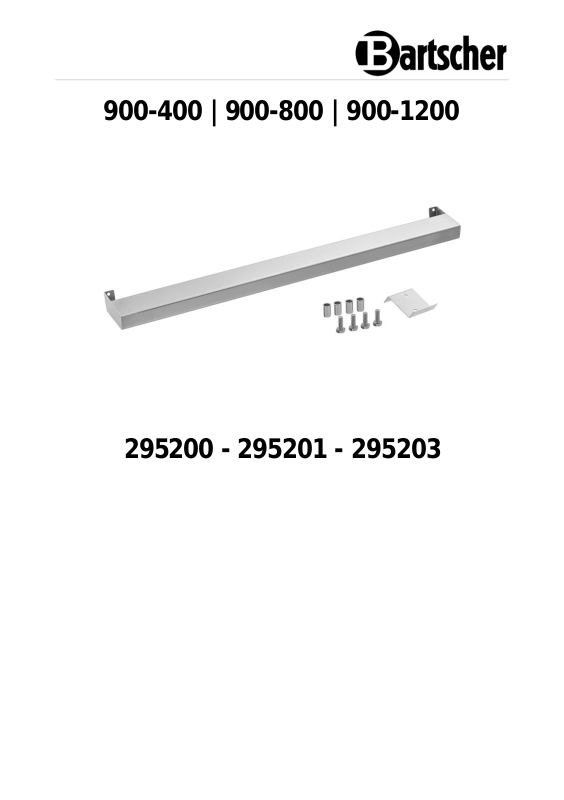

900-400 | 900-800 | 900-1200
295200 - 295201 - 295203
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Alemanha
tel. +49 5258 971-0
fax.: +49 5258 971-120
Linha de atendimento: +49 5258 971-197
www.bartscher.com
Versão: 1.0
Data de preparação: 2024-02-13
Instruções originais de montagem
PT
295200 3 / 8
PT
Dados técnicos
Nome:
Barra de cozinha 900-400
Número de ref.:
295200
Material:
aço inoxidável
Concebido para:
Série 900
Largura do aparelho em mm:
400
Capacidade de carga, máx. em kg:
15
Profundidade da superfície para
depósito de objetos em mm:
60
Dimensões (L x P x A) em mm:
390 x 95 x 40
Peso em kg:
0,81
A barra de cozinha 295200, como acessório, é compatível com os seguintes
aparelhos:
296411
Fogão elétrico
296630
Fritadeira
296318
Placa de indução
2959961
Fritadeira
296303
Banho maria
296311
Cozedor de massas
296105
Elemento de trabalho
2953031
Cozedor de massas
296507
Placa de grelhar
2859251
Fritadeira
2955041
Placa de grelhar
2954521
Grelhador com lava
vulcânica
4 / 8 295200
PT
Nome:
Barra de cozinha 900-800
Número de ref.:
295201
Material:
aço inoxidável
Concebido para:
Série 900
Largura do aparelho em mm:
800
Capacidade de carga, máx. em kg:
15
Profundidade da superfície para
depósito de objetos em mm:
60
Dimensões (L x P x A) em mm:
790 x 95 x 40
Peso em kg:
1,5
A barra de cozinha 295201, como acessório, é compatível com os seguintes
aparelhos:
2951131
Fogão a gás
296106
Elemento de trabalho
2952271
Fogão a gás
296426
Multifrigideira
2952171
Fogão a gás
296510
Placa de grelhar
296421
Fogão elétrico
296511
Placa de grelhar
296431
Fogão elétrico
2955081
Placa de grelhar
296215
Fogão elétrico
2955061
Placa de grelhar
296325
Fogão elétrico
296970
Fritadeira
296319
Placa de indução
2959521
Fritadeira
296304
Banho maria
2954631
Grelhador com lava
vulcânica
295200 5 / 8
PT
Nome:
Barra de cozinha 900-1200
Número de ref.:
295203
Material:
aço inoxidável
Concebido para:
Série 900
Largura do aparelho em mm:
1200
Capacidade de carga, máx. em kg:
15
Profundidade da superfície para
depósito de objetos em mm:
60
Dimensões (L x P x A) em mm:
1190 x 95 x 40
Peso em kg:
2,1
Sujeito a alterações técnicas!
A barra de cozinha 295203, como acessório, é compatível com os seguintes
aparelhos:
2951121
Fogão a gás
2952181
Fogão a gás
2952291
Fogão a gás
296217
Fogão elétrico
Uso pretendido
A instalação dos aparelhos da série 900 com barra de cozinha não só proporciona
um acabamento elegante, mas também oferece otimização em termos de
segurança e funcionalidade. Aumentar a distância do aparelho reduz eficazmente o
risco de queimaduras devido ao contato com áreas de alta temperatura. Além
disso, a construção sólida proporciona a capacidade de armazenar panelas,
frigideiras e pratos de forma confortável.
6 / 8 295200
PT
Âmbito de entrega / Nome dos elementos
1. Desembale a barra de cozinha e remova todos os materiais de embalagem de
acordo com as normas ambientais.
2. Verifique se todas as peças se encontram no conjunto de acordo com a
seguinte lista:
Fig. 1
1. Trilho - prateleira
2. Modelo para perfuração de furos
3. Parafusos para porcas (4x)
4. Parafusos sextavados (4x)
NOTA!
Ferramentas necessárias Alicate de aperto e chave de bocas
295200 7 / 8
PT
Montagem
1. Para montar a barra de cozinha, é
necessário perfurar os orifícios
necessários no aparelho.
2. Para tal, aplique o modelo de
perfuração do lado de fora até que ele
encoste nas bordas do aparelho.
3. Em seguida, faça os furos (2 x à
esquerda e 2 x à direita) nos locais
indicados no modelo de perfuração.
Fig. 2
4. Posicione a barra de modo a que os
orifícios nele existentes coincidam
com os orifícios que foram perfurados.
5. Use alicates de aperto para colocar
parafusos com porcas nos orifícios
perfurados.
6. Fixe a barra com a caixa usando
parafusos sextavados, apertando-os
com uma chave de bocas.
Fig. 3
A barra de cozinha estará corretamente
instalada quando estiver alinhada com a
borda superior da caixa.
Fig. 4
8 / 8 295200
PT
Limpeza
ATENÇÃO!
Não utilize produtos de limpeza abrasivos que contenham solventes ou
agentes de limpeza cáusticos. Eles podem danificar a superfície.
1. Limpe regularmente a barra de cozinha com água morna e um pano macio e
húmido. Se necessário, use um agente de limpeza suave.
2. Seque a barra de cozinha com um pano macio.
