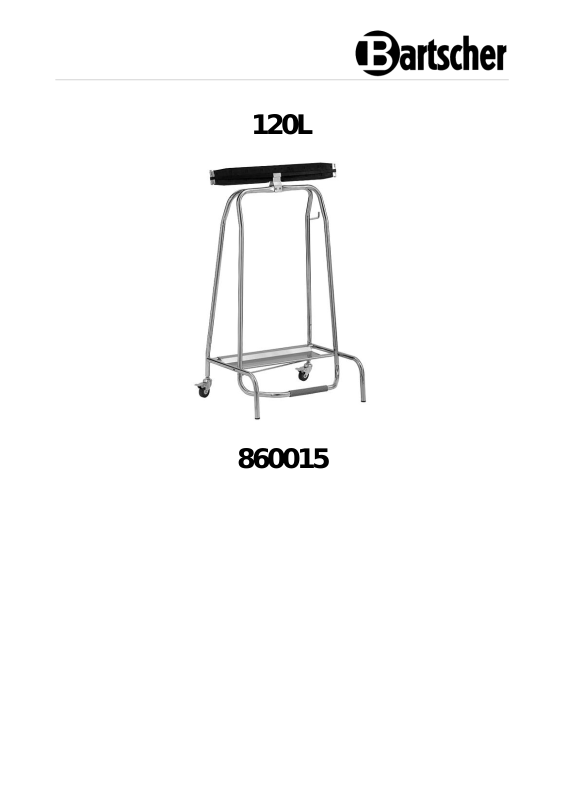

120L
860015
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Německo
tel. +49 5258 971-0
fax: +49 5258 971-120
Servisní infolinka: +49 5258 971-197
www.bartscher.com
Verze: 1.0
Datum vyhotovení: 2023-03-30
Originální návod k obsluze
CZ
CZ
Název:
Stojan na pytle na odpadky 120L
Číslo výrobku:
860015
Materiál:
nerezová ocel | guma | plastický
Určeno pro:
pytel na odpadky 120 litrů
Počet nožiček:
2
Počet otočných koleček s aretací
2
Průměr koleček v mm:
50
Rozměry (š x h x v) v mm:
590 x 500 x 955
Hmotnost v kg:
4,4
Technické údaje
Technické změny vyhrazeny!
Verze / vlastnosti
• Stav dodávky: sada pro složení (snadná montáž)
• Verze:
– prostor pro odkládání pytlů na odpadky
– věšák na úklidové prostředky apod.
– uzavírání napínací gumou
• Ovládání: tlačný mechanismus (nožní spínač)
• Nejsou součástí dodávky: pytle na odpadky
Používání v souladu s určením
Jakékoli použití zařízení nad rámec následujícího určeného použití a/nebo jiného
použití je zakázáno a považuje se za používání v rozporu s určením.
Následující použití je v souladu s určením:
– úklid odpadků do pytle na odpadky.
860015 3 / 8
CZ

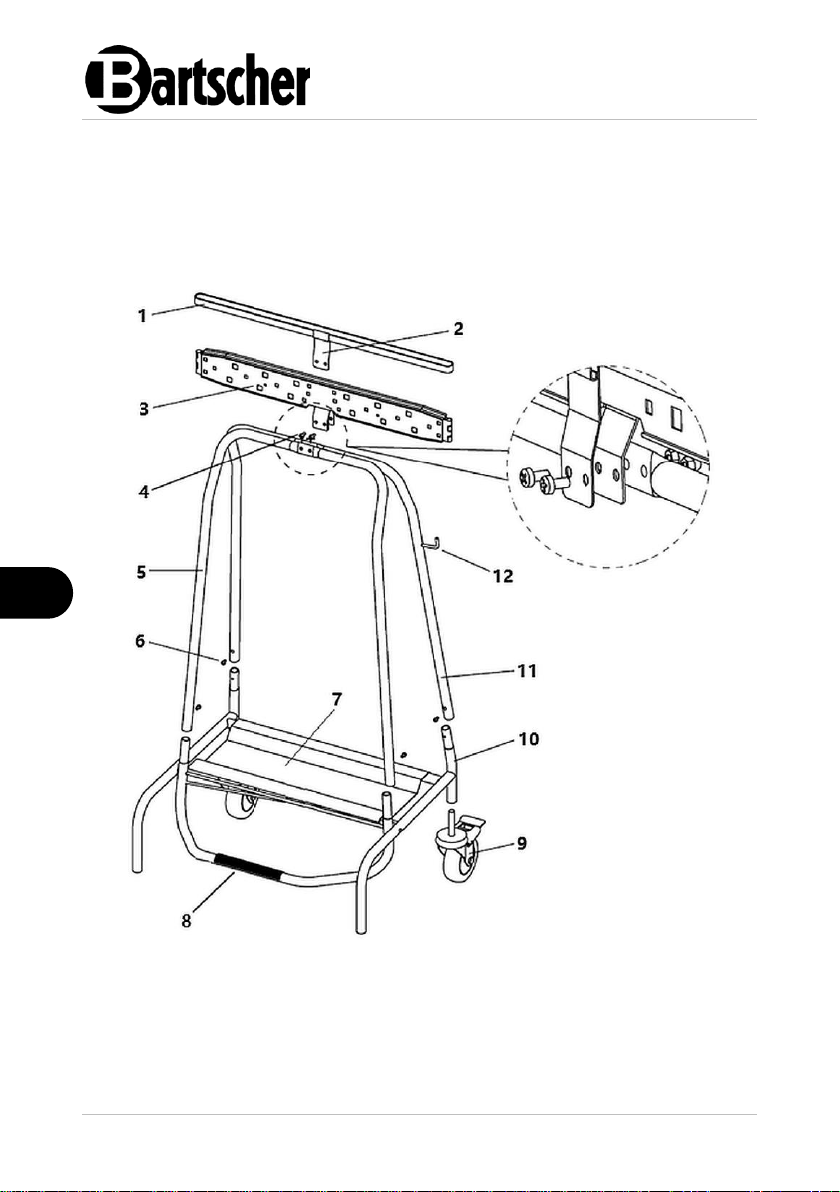

Obr. 1
Rozsah dodávky / Popis součástí
• Vybalte stojan na pytle na odpadky a obalový materiál zlikvidujte v souladu s
předpisy na ochranu životního prostředí.
• Zkontrolujte úplnost dodávky podle níže uvedeného seznamu:
4 / 8 860015
CZ
Č.
Název
Množství
1
Gumová páska
1
2
Montážní deska gumové pásky
1
3
Upevňovací desky pytlů na odpadky
1
4
Šrouby M5*12
4
5
Přední konzola
1
6
Šrouby M4*16
4
7
Police pro uložení pytlů na odpadky
1
8
Nožní spínač
1
9
Otočné kolečko s brzdou
2
10
Spodní rám
1
11
Zadní konzola
1
12
Věšák (např. na úklidové prostředky)
1
Montáž
1. Namontujte obě konzoly (5 a 11 obr. 1) na spodní rám (10) pomocí šroubů
M4*16 (6). Ujistěte se při tom, že je podpora (11) s věšákem (12) namontována
v zadní části rámu.
2. Přišroubujte montážní desku upevňovacích desek na pytle na odpadky (3)
nejprve k zadní konzole (11) pomocí dvou šroubů M5*12 (4).
3. Následně pomocí dalších dvou šroubů M5*12 (4) sešroubujte montážní desku
upevňovacích desek pytlů na odpadky (3) a montážní desku (2) gumové pásky
(1) s přední podporou (5) rámu. (detail na obr. 1).
4. Nakonec našroubujte 2 otočná kolečka (9) do trubek spodního rámu (10).
5. Umístěte stojan na pytel na odpadky na požadované místo a zajistěte otočná
kolečka (9) pomocí aretace.
860015 5 / 8
CZ
Na rám lze snadno připevnit vhodný pytel na
odpadky.
1. Stiskněte nožní spínač stojanu.
Desky, upevňující pytel na odpadky na rámu
se otevřou.
Obr. 2
2. Protáhněte pytel na odpadky skrz
montážní desky pytle na odpadky.
3. Uvolněte nožní spínač.
Obr. 3
Návod k použití
Hygienické, rychlé a bez komplikací – velký nožní spínač dolního tlakového
mechanismu umožňuje čistou likvidaci odpadu, neobyčejně jednoduchým
způsobem. Uzavírací mechanismus udržuje nepříjemné pachy na svém místě – v
pytli na odpadky.
Systém bez víka umožňuje umístit stojan na pytle na odpadky i do mírně nižších
rohů.
6 / 8 860015
CZ

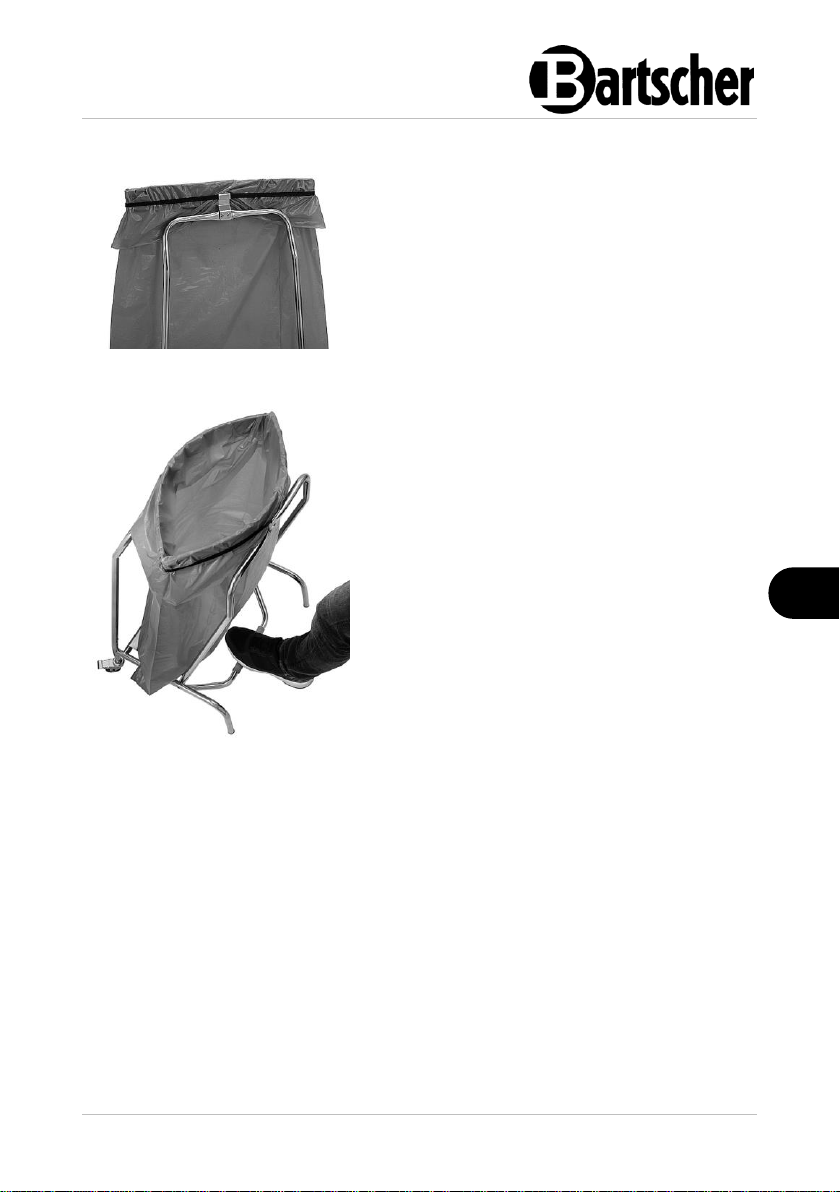

4. Vytáhněte okraj pytle na odpadky přes
desky upevňující pytle na odpadky.
5. Zajistěte pytel na odpadky gumovou
páskou.
K podložení pytle na odpadky při jeho
naplnění slouží police dolního rámu.
Obr. 4
6. Jednoduché odstranění odpadu:
– stiskněte nožní spínač: plastová deska
rámu se otevře,
– vhoďte odpadky do pytle na odpadky,
– uvolněte nožní spínač.
Po uvolnění nožního spínače se horní rám
automaticky opět zavře (působením pružiny)
a tím také uzavře otvor pytle na odpadky.
7. Jakmile je pytel na odpadky plný,
vytáhněte gumovou pásku nahoru.
8. Stiskněte nožní spínač a vytáhněte
naplněný pytel na odpadky z rámu.
9. Zavěste na stojan nový pytel na odpadky.
Obr. 5
860015 7 / 8
CZ
POZOR!
Abrazivní prostředky, čisticí prostředky s obsahem rozpouštědla nebo
korozivní látky mohou poškodit povrch rámu.
K čištění používejte pouze čisticí prostředky vhodné pro nerezovou ocel a
plasty.
Čištění
1. Stojan na pytle na smetí pravidelně čistěte teplou vodou a měkkým, vlhkým
hadříkem. V případě potřeby použijte jemný čisticí prostředek.
2. Vysušte stojan na pytle na odpadky měkkým hadříkem.
