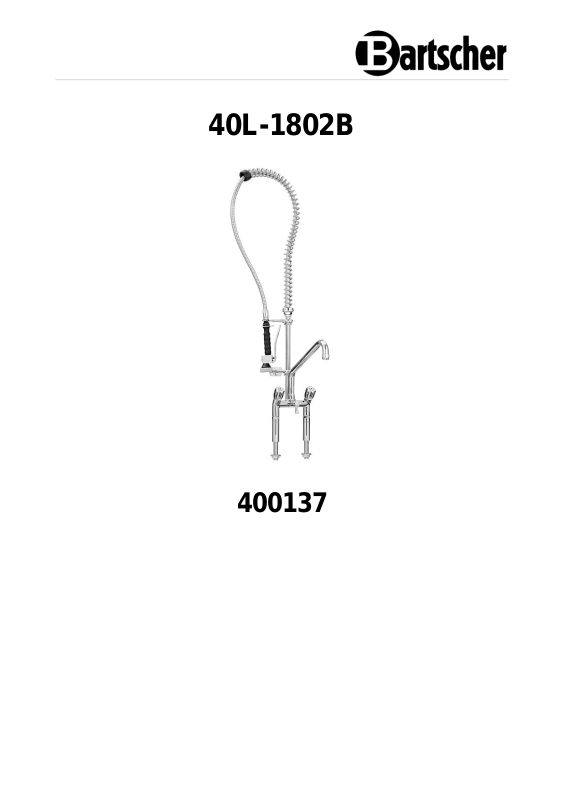

40L-1802B
400137
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Duitsland
tel. +49 5258 971-0
fax.: +49 5258 971-120
Infolinia service: +49 5258 971-197
www.bartscher.com
Versie: 2.0
Datum van opmaak: 2019-12-04
Originele montagehandleidning
NL
NL
Benaming:
Voorspoeldouche 40L-1802B
Artikelnummer:
400137
Materiaal:
Messing, staal
Materiaal handgrepen:
Metaal (EUR)
Debiet bij 3 bar:
Uitloophoeveelheid: 16 l/min.,
Straalregelaar: 40 l/min.
Mondstuk straalregelaar in mm:
55
Draaibare uitloop in °:
180
Diameter opening in tafel in mm:
21 - 25
Aansluiting AG:
1/2"
Bevestiging met draadaansluitstuk:
1/2"
Wateraansluiting:
1/2"
Afmetingen (b x d x h) in mm:
515 x 415 x 1.220
Gewicht in kg:
7,2
Technische gegevens
Het recht op technische veranderingen voorbehouden!
Versie / eigenschappen
• Soort armatuur: mengkraan met dubbele greep
• Mengkraan met afwasdouche
• Soort ventiel: RVS-klepzitting
• Soort montage: tweegats-boring
• Terugslagvrij
• Afstelring voor continu gebruik
• Hoge slag- en slijtagebestendigheid
• Chemische bestendigheid bij een breed temperatuurbereik
• Uitstekende corrosiebestendigheid
• Lage wrijvingscoëfficiënt
400137 3 / 7
NL
1. Buis van roestvrijstaal
2. Muurgreep
3. Douchehaak
4. Veerhouder
5. Flexibele slang
6. Dichting
7. Spiraalveer
8. Sproeikop
9. Dichting
10. Uitlooptuit
11. Schroef afvoerventiel pijp
Afb. 1
Onderdelenoverzicht
Montage
1. Installeer de meegeleverde mengkraan in het aanrechtblad.
2. Draai de schroef (11) los (detail B) en plaats de tuit (10) op de mengkraan. Pas
op dat u de afdichtingen niet beschadigt. Draai de schroef (11) stevig vast en
controleer of de tuit soepel kan draaien.
3. Schroef de roestvrijstalen buis (1) in de schroefdop van de mengkraan.
4. De muurgreep (2) aan de muur op de juiste hoogte bevestigen. De muurgreep
(2) op de pijp van roestvrijstaal (1) schuiven. Als de muurgreep (2) te lang is, de
inbusschroef op de ronde flens losdraaien en de muurgreep (2) korter maken
met een metaalzaag. Opnieuw de greep in de ronde flens steken en stevig
aandraaien met de inbussleutel. Schroef de muurbeugel (2) met de 2
meegeleverde schroeven aan de muur (detail A). Draai de moeren vast met een
verchroomde tang.
5. Duw de douchehaak (3) op de roestvrijstalen buis (1) zonder deze te bevestigen,
de positie wordt later bepaald.
6. Plaats de veerhouder (4) met de moer naar beneden op de roestvrijstalen buis
(1). Bevestig de veerhouder (4) op ongeveer 15-20 cm van het bovenste
uiteinde van de roestvrijstalen buis (1) door de stifttap vast te draaien met de
4 / 7 400137
NL
juiste inbussleutel die bij de afwasdouche is geleverd. Zorg ervoor dat de
veerhouder (4) goed is bevestigd en niet langs de roestvrijstalen buis (1) glijdt.
7. Bevestig de flexibele slang (5) met de pakking (6) aan het bovenste uiteinde van
de roestvrijstalen pijp (1).
8. Plaats de flexibele slang (5) in de spiraalveer (7). Plaats de spiraalveer (7) op de
veerhouder (4) en controleer de stabiliteit ervan.
9. Schroef de douchekop (8) met de hand op het andere uiteinde van de flexibele
slang (5) (niet met een verstelbare sleutel). Plaats de meegeleverde pakking (9)
tussen de douchekop (8) en de flexibele slang (5).
10. Draai de moer van het afvoerventiel pijp (11) die op de roestvrijstalen pijp (1) is
gemonteerd los. Monteer de uitlooptuit (10) en draai de schroef (11) weer vast.
Zorg ervoor dat de afdichting van de tuit niet beschadigd wordt en dat de
uitlooptuit (10) vrij kan draaien.
11. Stel vervolgens de hoogte en positie van de douchehaak af (3). Draai de
koploze inbusschroef vast met een inbussleutel. Controleer of de douchehaak
(3) niet langs de roestvrijstalen buis (1) schuift en niet zijwaarts beweegt.
12. Verbind de geleverde slangen met het warme- en koude water op het
waterleidingnetwerk.
13. Controleer na de installatie de werking van de handdouche. Draai de douchekop
vast (bevestigingsring omhoog bevestigend en laat de hendel los). Open de
watertoevoer naar de armatuur en controleer of er waterverlies is. Controleer
vervolgens tijdens het openen en sluiten de correcte werking van de
afwasdouche.
OPGELET!
De installateur is verantwoordelijk voor de montage in overeenstemming
met de Europese norm EN1717.
400137 5 / 7
NL
Aanwijzingen betreffende de bediening
• Als de waterverzachter of het ontkalkingsfilter nog niet is geïnstalleerd, raden
we aan deze te installeren, omdat kalk en waterverontreiniging de armatuur
kunnen beschadigen.
• Sluit de grepen als deze niet in gebruik zijn.
• Vermijd plotselinge bewegingen van de uitlooptuit.
• Hang geen voorwerpen aan de uitloop.
Reiniging
OPGELET!
Gebruik geen agressieve, zuurhoudende of grofkorrelige producten voor
het reinigen.
Gebruik geen schuursponzen of synthetische doekjes, enz.
1. Houd de oppervlakken van de douchekoppen schoon en droog om aanslag en
corrosie te voorkomen.
2. Zorg dat de armatuur koud is voordat u hem schoonmaakt.
3. Om kalkaanslag van de kraan te verwijderen een neutraal schoonmaakmiddel
gebruiken.
4. Veeg de oppervlakken schoon met een doek die is bevochtigd met schoon
water om vuil en wasmiddelresten te verwijderen.
5. Droog de oppervlakken daarna af met een zachte doek.
6. Vermijd contact van pakkingen met reinigingsproducten.
6 / 7 400137
NL
Afb. 2
Afmetingen
400137 7 / 7
