Nom :
Mélangeur avec croisillons 26L1801B
Numéro d’article :
400136
Matériau :
Laiton, acier
Matériau de la poignée :
Métal (EUR)
Débit à 3 bars :
Vitesse d'écoulement : 16 l/min.,
aérateur : 26 l/min.
Bec de l’aérateur en mm :
55
Bec pivotant en :
180
Diamètre de l’orifice dans la table en
mm :
30 - 35
Raccord FE :
1/2"
Fixation avec des tubulures filetées :
3/4"
Raccordement d'eau :
1/2"
Dimensions (largeur x profondeur x
hauteur) en mm :
515 x 415 x 1.430
Poids en kg :
6,8
Paramètres techniques
Nous nous réservons le droit d’introduire des modifications techniques !
Version / caractéristiques
• Type de robinet : mitigeur à deux poignées
• Batterie mixte avec douchette pour vaisselle
• Type de vanne : siège de vanne en inox
• Type de montage : monotrou
• Sans recul
• Bague de réglage pour le fonctionnement continu
• Résistance élevée aux chocs, au frottement et à l’usure
• Résistance chimique pour une large plage de températures
• Excellente résistance à la corrosion
• Faible coefficient de frottement
400136 3 / 7
FR
1. Vis
2. Tuyau en acier inoxydable
3. Fixation murale
4. Vis Allen
5. Vis (2x)
6. Crochet de la douchette
7. Support de ressort
8. Tuyau flexible
9. Joint
10. Ressort spirale
11. Joint
12. Tête de douchette
13. Vis du robinet de vidange du tuyau
14. Écoulement

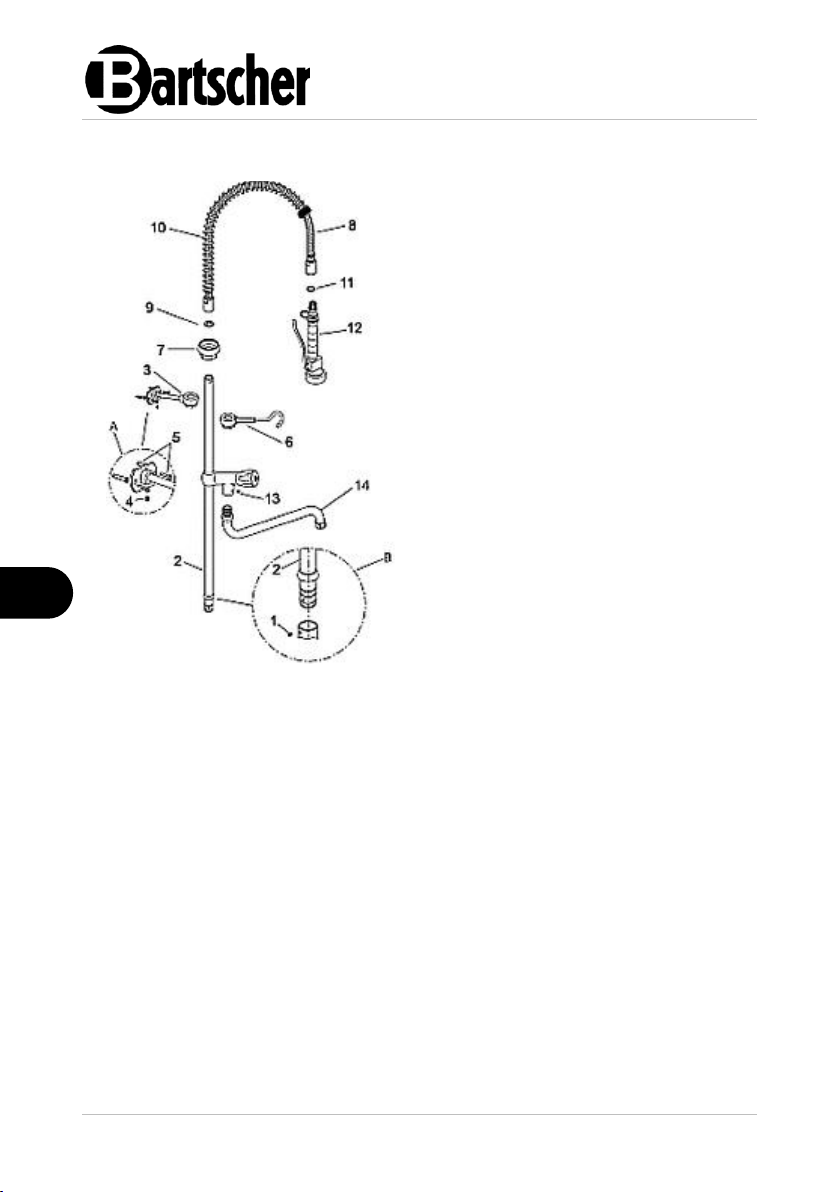

Fig. 1
Aperçu des pièces
Montage
1. Installer le mélangeur avec croisillons dans la table d’évier.
2. Dévisser la vis (A) / (des 1) de la robinetterie Insérer le tuyau en acier
inoxydable (2) dans le trou de montage. S’assurer que le joint torique est en
position correcte. Diriger l’extrémité inférieure du tuyau en acier inoxydable (2)
dans le trou de montage (détail B). Serrer la vis (1), en évitant d’endommager le
joint du tuyau.
3. Installer la fixation murale (3) sur le mur à une hauteur adéquate. Appliquer la
fixation murale (3) sur le tuyau en acier inoxydable (2). Si la fixation murale (3)
est trop longue, desserrer la vis Allen (4) sur le collier rond et raccourcir la
fixation murale (3) à l’aide d’une scie à métal. Placer de nouveau la fixation
dans le collier rond et serrer au maximum la vis Allen (4). Fixer au mur la
fixation murale à l’aide des vis (5) fournies (détail A). Serrer les écrous à l’aide
d’une clé de 32 mm ou à l’aide d’une pince chromée.
4. Appliquer le crochet de la douchette (6) sur le tuyau en acier inoxydable (2)
sans le serrer, sa position sera fixée plus tard.
4 / 7 400136
FR
5. Fixer le support de ressort (7) à l'aide de l'écrou, vers le bas sur le tuyau en acier
inoxydable (2). Fixer la bague de sécurité à une hauteur d’environ 20 cm de
l'extrémité supérieure du tuyau en acier inoxydable (2) et la serrer à l'aide d’une clé
à ouverture variable de 32 mm. S’assurer que le support de ressort (7) est
correctement fixé et ne glisse pas le long du tuyau en acier inoxydable.
6. Fixer le tuyau flexible (8) avec le joint (9) sur l'extrémité supérieure en acier
inoxydable (2).
7. Serrer manuellement, sans utiliser la clé à ouverture variable, la tête de
douchette (12) et l’autre extrémité du tuyau flexible (8). Placer entre la tête de
douchette (12) et le tuyau flexible (8) le joint fourni (11).
8. Dévisser la vis du robinet de vidange du tuyau (13), qui est montée sur le tuyau
en acier inoxydable (2). Monter l'écoulement (14) et resserrer la vis (13). Veiller
à ne pas endommager le joint de l'écoulement et à ce que l'écoulement (14)
tourne librement.
9. Régler ensuite la hauteur et la position du crochet de la douchette (6). Fixer le
crochet de la douchette (6) à l'aide de la clé à ouverture variable de 32 mm.
S’assurer que le crochet de la douchette ne glisse pas le long du tuyau et ne
bouge pas sur les côtés.
10. Raccorder les tuyaux fournis pour l’eau chaude et l’eau froide au réseau de
distribution d’eau.
11. Après l’installation, vérifier le fonctionnement de la douchette pour laver la
vaisselle. Serrer la tête de douchette (bague de serrage en haut et baisser le
levier). Ouvrir l’arrivée d’eau au robinet et vérifier s’il n’y a pas de perte d’eau.
Ensuite, vérifier le fonctionnement correct de la douchette manuelle lors de
l’ouverture et de la fermeture.
ATTENTION !
Le plombier chargé de l’installation est responsable pour le montage
conforme à la norme EN1717.
400136 5 / 7
FR
Conseils concernant l’utilisation
Si aucun adoucisseur ou filtre anticalcaire n’est encore installé, nous conseillons
son installation, car le tartre et les polluants dans l’eau peuvent endommager le
robinet.
• En cas de non-utilisation, fermer les fixations du robinet.
• Éviter tout mouvement brusque de la vanne du bec.
• Ne rien suspendre sur la vanne du bec.
Nettoyage
MISE EN GARDE !
Ne pas utiliser de produits nettoyants agressifs, contenant de l’acide ou à
grosses particules,
Ne pas utiliser d'éponges abrasives ou de serviettes synthétiques, etc.
1. Maintenir les surfaces de la douchette propres et sèches, pour éviter la
formation de dépôts de tartre et de corrosion.
2. Avant le nettoyage du robinet, s’assurer qu’il est froid.
3. Pour éliminer les taches de tartre du robinet, utiliser de l’eau avec un produit
nettoyant doux.
4. Essuyer les surfaces avec un chiffon imbibé d’eau claire pour éliminer la saleté
et les restes du produit nettoyant.
5. Sécher, ensuite soigneusement les surfaces en utilisant un chiffon doux.
6. Éviter le contact des joints avec les produits de nettoyage.
6 / 7 400136
FR

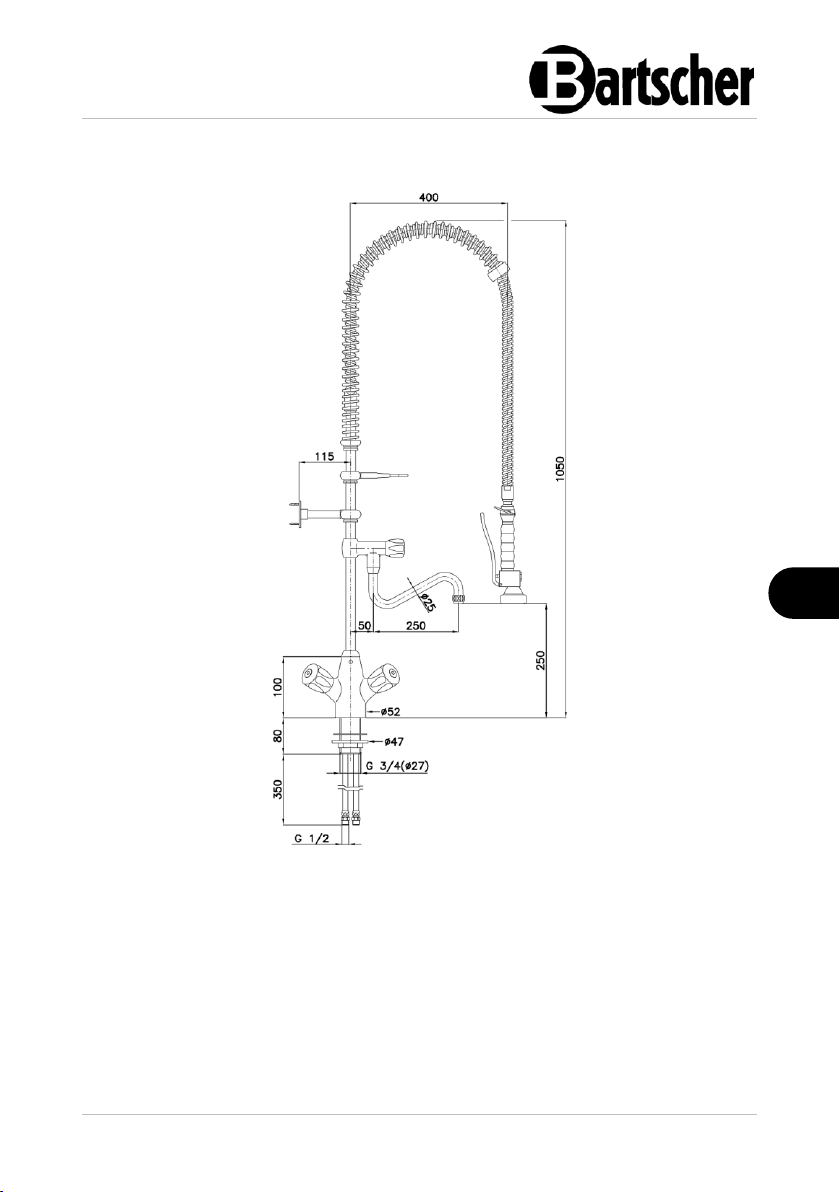

Fig. 2
Dimensions
400136 7 / 7
