BARTSCHER 105820 User Manual
Bedienungs
anleitung
I
nstruction
manual
Mode
d’emploi
Bedieningshandl
eiding
Instrukcja
obsługi
V1/1009
105.8
20
IK 20
D/A/CH
GB/UK
F/B/CH
NL/B
PL
Induktionskocher
Seite 1 bis 16
Induction cooker
from page 17 to 32
Plaque à induction
de page 33 à page 48
Inductiekookplaat
blz. 97 t/m 112
Płyta indukcyjna do gotowania
strony od 161 do 176
D/A/CH
1. Allgemeines 2
1.1 Informationen zur Bedienungsanleitung 2
1.2 Symbolerklärung 2
1.3 Haftung und Gewährleistung 3
1.4 Urheberschutz 3
1.5 Konformitätserklärung 3
2. Sicherheit
2.1 Allgemeines 4
2.2 Sicherheitshinweise für die Nutzung des Gerätes 4-5
2.3 Bestimmungsgemäße Verwendung 5
3. Transport, Verpackung und Lagerung 6
3.1 Transportinspektion 6
3.2 Verpackung 6
3.3 Lagerung 6
4. Technische Daten 7
4.1 Technische Angaben 7
4.2 Bedienfeld 7
5. Installation und Bedienung 8
5.1 Funktionsweise von Induktionskochstellen 8
5.2 Sicherheitshinweise 9-10
5.3 Geeignetes und nicht geeignetes Kochgeschirr 10-11
5.4 Aufstellen und Anschließen 11
5.5 Bedienung 12-13
6. Reinigung und Wartung 14
6.1 Sicherheitshinweise zur Reinigung 14
6.2 Reinigung 14
6.3 Sicherheitshinweise zur Wartung 14
7. Mögliche Funktionsstörungen 15
8. Entsorgung 16
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197
Germany Fax: +49 (0) 5258 971-
120 (14ct/Min. aus dem deutschen Festnetz)
4
- 1 -
1. Allgemeines
1.1 Informationen zur Bedienungsanleitung
Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des
Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk.
Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen
schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.
Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen
Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.
Die Bedienungsanleitung ist Produktbestandteil und in unmittelbarer Nähe des Gerätes für
das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich
aufzubewahren.
1.2 Symbolerklärung
Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung
durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle,
Personen- und Sachschäden zu vermeiden.
WARNUNG!
Dieses Symbol kennzeichnet Gefahren, die zu Verletzungen führen können.
Halten Sie die angegebenen Hinweise zur Arbeitssicherheit unbedingt genau ein
und verhalten Sie sich in diesen Fällen besonders vorsichtig.
WARNUNG! Gefahr durch elektrischen Strom!
Dieses Symbol macht auf gefährliche Situationen durch elektrischen Strom
aufmerksam. Bei Nichtbeachten der Sicherheitshinweise besteht
Verletzungsgefahr oder Lebensgefahr.
ACHTUNG!
Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigung,
Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben kann.
HINWEIS!
Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und
störungsfreie Bedienung des Gerätes zu beachten sind.
WARNUNG! Heiße Oberfläche!
Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des
Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr!
- 2 -
1.3 Haftung und Gewährleistung
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung
der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes
sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.
Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen
erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen.
Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung.
Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme
zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen u. U. von
den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Bei
Fragen wenden Sie sich bitte an den Hersteller.
HINWEIS!
Diese Bedienungsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät,
insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Für Schäden und
Störungen, die sich aus der Nichtbeachtung der Bedienungsanleitung ergeben,
übernimmt der Hersteller keine Haftung.
Die Bedienungsanleitung ist unmittelbar am Gerät und zugänglich für alle Personen, die
am oder mit dem Gerät arbeiten, aufzubewahren. Technische Änderungen am Produkt im
Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung
behalten wir uns vor.
1.4 Urheberschutz
Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und
sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in jeglicher Art
und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes
sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet.
Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben
vorbehalten.
HINWEIS!
Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht
von der tatsächlichen Ausführung des Gerätes abweichen.
1.5 Konformitätserklärung
Das Gerät entspricht den aktuellen Normen und Richtlinien der EU.
Dies bescheinigen wir in der EG-Konformitätserklärung.
Bei Bedarf senden wir Ihnen gern die entsprechende Konformitätserklärung zu.
- 3 -
2. Sicherheit
Dieser Abschnitt bietet einen Überblick über alle wichtigen Sicherheitsaspekte.
Zusätzlich sind in den einzelnen Kapiteln konkrete Sicherheitshinweise zur Abwendung
von Gefahren gegeben und mit Symbolen gekennzeichnet. Darüber hinaus sind am Gerät
befindliche Piktogramme, Schilder und Beschriftungen zu beachten und in ständig
lesbarem Zustand zu halten.
Die Beachtung aller Sicherheitshinweise ermöglicht optimalen Schutz vor Gefährdungen
und gewährleistet sicheren und störungsfreien Betrieb des Gerätes.
2.1 Allgemeines
Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können jedoch von
diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht
bestimmungsgemäß verwendet wird.
Die Kenntnis des Inhalts der Bedienungsanleitung ist eine der Voraussetzungen, um Sie
vor Gefahren zu schützen, sowie Fehler zu vermeiden und somit das Gerät sicher und
störungsfrei zu betreiben.
Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am
Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den
Hersteller nicht ausdrücklich genehmigt worden sind.
Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand betrieben
werden.
2.2 Sicherheitshinweise für die Nutzung des Gerätes
Die Angaben zur Arbeitssicherheit beziehen sich auf die zum Zeitpunkt der Herstellung
des Gerätes gültigen Verordnungen der Europäischen Union.
Wird das Gerät gewerblich genutzt, ist der Betreiber verpflichtet, während der gesamten
Einsatzzeit des Gerätes die Übereinstimmung der benannten
Arbeitssicherheitsmaßnahmen mit dem aktuellen Stand der Regelwerke festzustellen und
neue Vorschriften zu beachten. Außerhalb der Europäischen Union sind die am Einsatzort
des Gerätes geltenden Arbeitssicherheitsgesetze und regionalen Bestimmungen
einzuhalten.
Neben den Arbeitssicherheitshinweisen in dieser Betriebsanleitung sind die für den
Einsatzbereich des Gerätes allgemein gültigen Sicherheits- und Unfallverhütungsvorschriften sowie die geltenden Umweltschutzbestimmungen zu beachten und
einzuhalten.
- 4 -
ACHTUNG!
o Dieses Gerät ist nicht bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für die Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu benutzen ist.
o Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
o Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Wenn das Gerät an eine
dritte Person weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt
werden.
o Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der
Betriebsanleitung halten und die Sicherheitshinweise beachten.
o Das Gerät nur in geschlossenen Räumen betreiben.
2.3 Bestimmungsgemäße Verwendung
Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung
entsprechend der Angaben in der Bedienungsanleitung gewährleistet.
Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich
von qualifiziertem Kundendienst vorzunehmen.
Der Induktionskocher ist nur zum Zubereiten und Aufwärmen von Lebensmitteln
unter Verwendung von geeignetem Geschirr bestimmt.
Der Induktionskocher darf unter anderem nicht verwendet werden für:
- das Erwärmen von Räumen;
- das Aufwärmen und Erwärmen entzündlicher, gesundheitsschädlicher, sich
leicht verflüchtigender oder ähnlicher Flüssigkeiten oder Stoffe;
- das Erhitzen von verschlossenen Dosen oder anderen Gefäßen. Dosen
könnten explodieren, vorher auf jeden Fall den Deckel entfernen.
ACHTUNG!
Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder
andersartige Verwendung des Gerätes ist untersagt und gilt als nicht
bestimmungsgemäß.
Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten
wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind
ausgeschlossen.
Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der
Betreiber.
- 5 -
3. Transport, Verpackung und Lagerung
3.1 Transportinspektion
Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei
äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt
entgegen nehmen.
Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken.
Reklamation einleiten.
Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur
innerhalb der geltenden Reklamationsfristen geltend gemacht werden können.
3.2 Verpackung
Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigen ihn eventuell zur
Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere
Service-Stelle senden müssen. Entfernen Sie vor der Inbetriebnahme das äußere und
innere Verpackungsmaterial vollständig vom Gerät.
HINWEIS!
Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ihrem Land
geltenden Vorschriften. Führen Sie wieder verwertbare Verpackungsmaterialien
dem Recycling zu.
Bitte prüfen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile
fehlen sollten, nehmen Sie bitte mit unserem Kundenservice Kontakt auf.
3.3 Lagerung
Packstücke bis zur Installation verschlossen und unter Beachtung der außen
angebrachten Aufstell- und Lagermarkierung aufbewahren.
Packstücke nur unter folgenden Bedingungen lagern:
- Nicht im Freien aufbewahren.
- Trocken und staubfrei aufbewahren.
- Keinen aggressiven Medien aussetzen.
- Vor Sonneneinstrahlung schützen.
- Mechanische Erschütterungen vermeiden.
- Bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile
- 6 -
und der Verpackung kontrollieren. Bei Erfordernis auffrischen oder erneuern.
4. Technische Daten
4.1 Technische Angaben
Bezeichnung Induktionskocher IK 20
Artikel-Nr.:
Ausführung: Kochfeld Glas, Gehäuse Kunststoff
Temperaturbereich: 60° - 240° C
Anschlusswert: 230 V ~ 50 Hz 2000 W
Betriebsfrequenz: ~ 24 kHz
Leistungsstufen: 1 - 10 (1100 - 2000 W)
Abmessungen: B 285 x T 340 x H 64 mm
Gewicht: ca. 2,5 kg
Technische Änderungen vorbehalten!
4.2 Bedienfeld
①
LED-Display
⑦
⑥
⑤
①
④
105.820
②
③
②
Kontrolllampe für Eingabe
③
EIN-/AUS-Taste
④
Wahltaste : Zeit, Temperatur oder Leistung können erhöht werden
⑤
Wahltaste : Zeit, Temperatur oder Leistung können reduziert werden
⑥
Wahltaste für Leistung ( ), Temperatur ( ) und Zeit ( )
⑦
LED-Kontrolllampen für Leistung ( ), Temperatur ( ) und Zeit ( )
- 7 -
5. Installation und Bedienung
5.1 Funktionsweise von Induktionskochstellen
Bei Induktionskochern wird an eine Leiterspule unterhalb des Glases eine elektrische
Spannung angelegt. Dabei entstehen Magnetfelder, die durch einen physikalischen
Effekt direkt den Topfboden erwärmen.
Das bedeutet Zeit- und Energieersparnis, denn es wird nicht wie in herkömmlichen
Kochfeldern zunächst das Heizelement und die Glaskochfläche erwärmt.
Ein weiterer Vorteil liegt - aufgrund der oben beschriebenen technischen Eigenschaften -
in den sehr kurzen Ankochzeiten.
Weiterhin folgt die Wärmezufuhr prompt jeder Änderung der Einstellung und lässt sich
feinstufig regeln. Die Induktionskochstelle reagiert auf Einstellungsänderungen ähnlich
schnell wie ein Gasherd, da die Energie sofort den Topf erreicht, ohne dass erst andere
Materialien erwärmt werden müssen.
Die Induktionstechnik verbindet diese Reaktionsschnelligkeit mit dem grundsätzlichen
Vorteil des Stroms, die Wärmezufuhr genau dosieren zu können.
Weitere Vorteile eines Induktionskochers:
• Da das Kochfeld nur indirekt über den Geschirrboden erwärmt wird, kann überlaufendes Kochgut nicht fest brennen, und es entsteht auch kaum eine Verbrennungsgefahr
für den Benutzer. Die Erwärmung der Glaskochfläche ist allein eine Folge des heißen
Kochgeschirrs.
• Wird das Gerät ohne Kochgeschirr eingeschaltet oder dieses vom eingeschalteten
Gerät entnommen, ertönt ein wiederkehrendes Warnsignal und das Gerät schaltet
nach ca. 30 Sekunden ab.
• Das Gerät erkennt, ob sich auf dem Kochfeld ein geeignetes Geschirr befindet. Ist
das nicht der Fall, findet keine Energieübertragung statt. Das Gerät schaltet nach ca.
30 Sekunden ab.
• Bei Betrieb des Gerätes mit leerem Kochgeschirr sorgt ein Temperatur-Sensor für
eine automatische Abschaltung.
- 8 -
5.2 Sicherheitshinweise
WARNUNG! Gefahr durch elektrischen Strom!
Das Gerät darf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betrieben werden.
Den Stecker nicht am Kabel aus der Steckdose ziehen.
Das Kabel darf nicht mit heißen Teilen in Berührung kommen.
• Achten Sie darauf, dass das Kabel nicht mit Wärmequellen bzw. scharfen Kanten in
Berührung kommt. Kabel nicht vom Tisch oder von der Theke herunter hängen lassen.
WARNUNG! Heiße Oberfläche!
Während des Betriebs werden einige Geräteteile heiß.
Um Verbrennungen zu vermeiden, heiße Geräteteile nicht berühren.
Beachten Sie: Der Induktionskocher selbst entwickelt während des Kochvorgangs
keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber das Kochfeld!
• Benutzen Sie dieses Gerät nicht, wenn es nicht korrekt funktioniert, beschädigt oder
zu Boden gefallen ist.
• Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen
wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am
Gerät verursachen und zu Personenschäden führen, zudem erlischt die
Gewährleistung.
• Kabel nicht über Teppichstoff oder andere Wärmeisolierungen verlegen. Kabel nicht
abdecken. Kabel von Arbeitsbereichen fernhalten und nicht in Wasser tauchen.
WARNUNG! Gefahr durch elektrischen Strom!
Keine Gegenstände wie Metalldraht oder Werkzeuge in die Lüftungsschlitze (Zuund Abluft) stecken. Dies kann zu Stromschlägen führen.
• Den Induktionskocher nicht während des Kochvorgangs oder mit heißem Kochgeschirr
auf dem Kochfeld versetzen.
• Benutzen Sie das Gerät nicht als Ablage, stellen Sie z.B. keine leeren Gefäße darauf ab.
• Legen Sie keine metallischen Küchenutensilien, Koch- oder Pfannendeckel, Messer
oder andere Gegenstände aus Metall auf das Kochfeld. Wenn das Gerät eingeschaltet
wird, könnten sich diese Gegenstände erhitzen.
• Beachten Sie, dass Gegenstände, die Sie tragen, wie z. B. Ringe, Uhren, usw. heiß
werden können, wenn sie nah an die Kochebene kommen.
• Die Kochfeldoberfläche besteht aus temperaturfestem Glas. Im Falle einer
Beschädigung, auch wenn es sich nur um einen kleinen Riss handelt, Gerät umgehend
von der Stromversorgung trennen und den Kundendienst benachrichtigen.
- 9 -
• Während des Betriebs des Gerätes keine magnetisierbaren Gegenstände wie z.B.
Kreditkarten, Kassetten etc. auf das Kochfeld legen.
• Um Überhitzung zu vermeiden, keine Aluminiumfolie oder Metallplatten auf die
Geräteoberfläche legen.
• Keine brennbaren (entzündlichen) Kunststoffgefäße, sauren oder alkalischen
Materialien oder Stoffe in die Nähe des Gerätes bringen, da es die Gerätelebensdauer
verkürzen könnte und beim Einschalten die Gefahr einer Verpuffung entstehen kann.
• Wissenschaftliche Tests haben erwiesen, dass Induktionskocher keine Gefahr
darstellen. Jedoch sollten Personen, die einen Herzschrittmacher tragen, einen
Mindestabstand von 60 cm zu dem Gerät einhalten, wenn es in Betrieb ist.
WARNUNG! Gefahr durch elektrischen Strom!
Gerät kann bei unsachgemäßer Installation Verletzungen verursachen!
Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des
Gerätes vergleichen (siehe Typenschild).
Gerät nur bei Übereinstimmung anschließen! Sicherheitshinweise beachten!

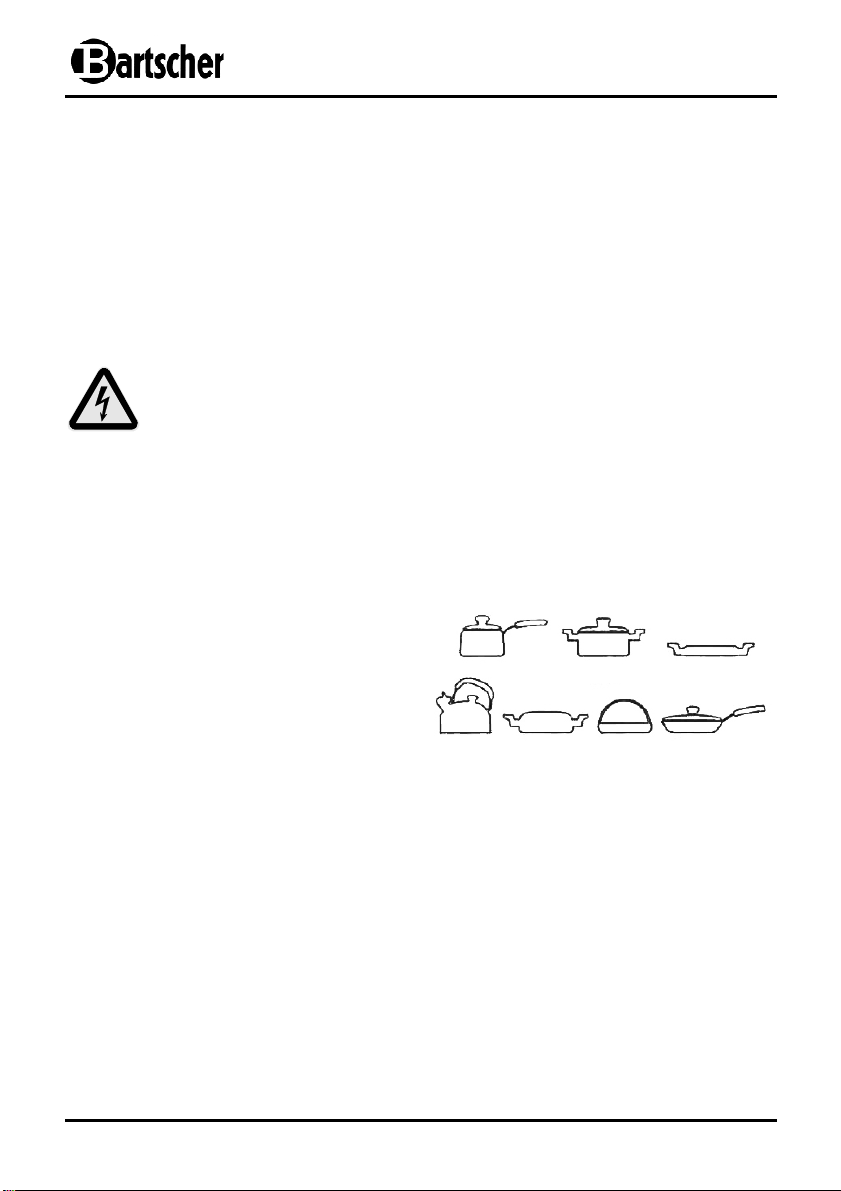

5.3 Geeignetes und nicht geeignetes Geschirr
Geeignetes Kochgeschirr
o Stahl oder emailliertes Gusseisen;
o Eisen, Stahl oder nicht emailliertes
Gusseisen;
o Edelstahl 18/0 und Aluminium,
wenn dies als für Induktion geeignet
gekennzeichnet ist (bitte Beschreibung
des Kochgeschirrs beachten).
Um richtig zu funktionieren, müssen alle Töpfe und Pfannen einen magnetischen
Boden (ein Magnet muss an ihm haften bleiben) haben.
Um bessere Resultate zu erzielen, empfehlen wir Pfannen/Töpfe mit einem
Durchmesser zwischen 12 und 24 cm.
z. Beispiel
Induktionskochtöpfe, 9-teiliges Kochtopf-Set
Chromnickelstahl ● Schüttrand ● Kaltgriffe
4 Töpfe mit Deckel 1 Pfanne
2,0 Liter ● Ø 16 cm ● Höhe 10,0 cm 2,8 Liter ● Ø 24 cm ● Höhe 6,5 cm
2,7 Liter ● Ø 18 cm ● Höhe 11,0 cm
5,1 Liter ● Ø 24 cm ● Höhe 11,5 cm
6,1 Liter ● Ø 20 cm ● Höhe 20,0 cm
Best.-Nr. A130.442
- 10 -
Nicht geeignetes Kochgeschirr
o Töpfe/Pfannen mit einem Durchmesser
von weniger als 12 cm;
o Keramik, Glas;
o Edelstahl, Aluminium, Bronze oder
Kupfer, es sei denn, es ist ausdrücklich
für Induktion geeignet gekennzeichnet;
o Kochgeschirr mit Füßen;
o Behälter mit gewölbtem Boden.
ACHTUNG!
Bitte nutzen Sie ausschließlich Kochbehälter, welche explizit als induktionskochertauglich ausgewiesen sind.
Sollte der Induktionskocher eine zu hohe Abweichung gegenüber einem
magnetisierbaren Behälter feststellen, so folgt daraus ein Leistungsabfall und es
kann ein Verlust der Wirkung des Überhitzungsschutzes resultieren. Verwenden
Sie deshalb keine Aluminium-, Bronze- oder nichtmetallische Behälter.
5.4 Aufstellen und Anschließen
• Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial.
• Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des Gerätes
aushält und der nicht wärmeempfindlich ist.
• Stellen Sie das Gerät NIEMALS auf einen brennbaren Untergrund (wie z.B.:
Tischdecke, Teppich, etc.).
• Induktionskocher nicht in der Nähe von offenen Feuerstellen, Elektroöfen, Heizöfen
oder anderen Hitzequellen aufstellen.
• Die Lüftungsschlitze zur Belüftung und Entlüftung des Gerätes nicht blockieren oder
abdecken. Dies kann zur Überhitzung des Gerätes führen. Zu Wänden oder
Gegenständen um das Gerät einen Mindestabstand von 5 – 10 cm einhalten.
• Stellen Sie den Induktionskocher nicht in die Nähe von Geräten und Gegenständen,
die empfindlich auf Magnetfelder reagieren (z.B.: Radios, Fernseher, Kassettenrecorder, etc.).
• Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss
nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen dürfen nicht
verwendet werden.
• Gerät so aufstellen, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf
schnell vom Netz getrennt werden kann.
- 11 -
5.5 Bedienung
• Netzstecker in eine geeignete Einzelsteckdose stecken.
• Die Kontrolllampe für Eingabe leuchtet auf und ein akustisches Signal ertönt. Das
Gerät befindet sich nun im Standby-Modus.
• Ein geeignetes Kochgeschirr zentriert auf das Kochfeld stellen.
• Zum Einschalten des Induktionskochers betätigen Sie nun die EIN-/AUS-Taste .
Die Kontrolllampe für Stufe ( ) blinkt auf und ein akustisches Signal ertönt.
• Drücken Sie anschließend die Taste
1-mal Die voreingestellte Leistungsstufe „5“ wird angezeigt und das Gerät
schaltet ein. (Leistungsstufen: 1, 2, 3, 4, 5, 6, 7, 8, 9 und 10).
Mit den Wahltasten oder können Sie die Einstellung jederzeit im Bereich
1 – 10 ändern.
Stufe 1entspricht dabei 1100 W und Stufe 10 entspricht 2000 W
Leistungsaufnahme.
Die LED-Anzeige zeigt die gewählte Leistungsstufe an.
2-mal Die voreingestellte Temperaturstufe „120°C“ wird angewählt und das Gerät
schaltet ein. (Temperaturstufen: 60, 80, 100, 120, 140, 160, 180, 200, 220
und 240°C).
Mit den Wahltasten oder können Sie die Einstellung jederzeit im Bereich
60 – 240°C in 20°C Intervallen ändern. In der LED-Anzeige wird die gewählte
Temperatur angezeigt.
Das Gerät heizt das Kochgut auf und hält anschließend die eingestellte
Temperatur konstant. Die Leistungsregelung erfolgt dabei automatisch.
.
HINWEIS!
Wird das Gerät ohne Kochgeschirr eingeschaltet oder dieses vom eingeschalteten
Gerät entnommen, ertönt ein wiederkehrendes Signal und das Gerät schaltet nach
ca. 30 Sekunden ab.
Zeiteinstellung
Nach der Anwahl der Betriebsart (Leistungsstufe oder Temperaturstufe) betätigen Sie
die Taste
über der Taste leuchtet auf.
- 12 -
. Im Display erscheint die Ziffer „0“ und die LED-Kontrolllampe für Zeit
Mit den Wahltasten oder können Sie nun die Betriebsdauer in 5-MinutenIntervallen (bis maximal 180 Minuten) wählen. Die Dauer wird in Minutenschritten
herunter gezählt, wobei die LED-Anzeige nach einigen Sekunden zur vorherigen
Anzeige zurückspringt. Wenn Sie die verbliebene Zeit erfahren möchten, drücken sie
erneut die Taste und diese wird dann in der LED-Anzeige angezeigt.
Ist die Zeit abgelaufen, ertönt ein akustisches Signal und das Gerät schaltet
automatisch in den Standby-Modus.
HINWEIS!
Während des Betriebes können Sie die Zeit mit den Wahltasten oder
jederzeit ändern. Durch die Speicherfunktion des Gerätes bleibt dabei die
Einstellung der Leistungsstufe bzw. der Temperaturstufe unverändert.
Alle Änderungen können Sie jederzeit durchführen. Das Gerät arbeitet dann mit der
von Ihnen zuletzt vorgenommenen Eingabe bzw. Einstellung.
ACHTUNG!
Kochgeschirr nicht ohne Kochgut auf das Kochfeld stellen.
Das Erhitzen eines leeren Topfes oder einer leeren Pfanne aktiviert den
Überhitzungsschutz, es ertönt ein Signal und das Gerät schaltet ab.
Im Display erscheint die Fehlermeldung „E02“.
In diesem Fall das Kochgeschirr von dem Kochfeld nehmen, das Gerät einige
Minuten abkühlen lassen. Danach funktioniert das Gerät wieder ohne Probleme.
• Achten Sie darauf, dass die Böden der Kochbehälter nicht über die Oberfläche des
Kochfeldes scheuern, obwohl eine verkratzte Oberfläche den Gebrauch nicht
beeinträchtigt.
• Nach Beendigung des Koch- bzw. Warmhaltevorgangs, den Netzstecker von der
Steckdose trennen (nicht auf die Topferkennung verlassen)!
- 13 -
6. Reinigung und Wartung
6.1 Sicherheitshinweise
o Vor der Reinigung sowie vor Reparaturen das Gerät von der Steckdose trennen
(Netzstecker ziehen!) und abkühlen lassen.
o Keine ätzenden Reinigungsmittel verwenden und darauf achten, dass kein Wasser
in das Gerät eindringt.
o Um sich vor Stromschlägen zu schützen, Gerät, Kabel und Stecker NIEMALS in
Wasser oder andere Flüssigkeiten eintauchen.
ACHTUNG!
Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet.
Verwenden Sie daher keinen Druckwasserstrahl, um dieses Gerät zu reinigen!
6.2 Reinigung
o Das Gerät regelmäßig reinigen.
o Das Kochfeld mit einem weichen feuchten Tuch und einem milden, nicht
scheuernden Reinigungsmittel reinigen.
o Bedienfeld mit einem weichen Tuch und einem milden Reinigungsmittel reinigen.
o Verwenden Sie ausschließlich ein weiches Tuch und benutzen Sie niemals
irgendeine Art von groben Reinigern, welche die Oberfläche zerkratzen könnte.
o Nach der Reinigung sollten Sie ein weiches, trockenes Tuch zum Trocknen und
Polieren der Oberfläche einsetzen.
o Stellen Sie sicher, dass das Gerät ordnungsgemäß gereinigt wurde und trocken ist
für die weitere Benutzung.
6.3 Sicherheitshinweise zur Wartung
o Die Netzanschlussleitung von Zeit zu Zeit auf Beschädigungen überprüfen. Das Gerät
niemals benutzen, wenn diese beschädigt ist. Wenn die Netzanschlussleitung Schäden
aufweist, muss sie durch den Kundendienst oder einen qualifizierten Elektriker
ausgetauscht werden, um Gefährdungen zu vermeiden.
o Bei Schäden oder Störungen wenden Sie sich an Ihren Fachhändler oder an unseren
Kundendienst. Beachten Sie zuvor die Hinweise zur Fehlersuche im Abschnitt 7.
o Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter
Verwendung von Original-Ersatz- und Zubehörteilen ausgeführt werden. Versuchen
Sie niemals, selber an dem Gerät Reparaturen durchzuführen!
- 14 -
(wegen z. B. verdeckter
Kochgeschirr vom Kochfeld nehmen.
7. Fehlerbehebung
Fehler-
meldung
E01
E02
• Gerät wird zu heiß
• Bauteile (z. B.
• Der Überhitzungsschutz
Ursache Lösung
Lüftungsschlitze)
Transistor) defekt
hat ausgelöst, Gerät
schaltet ab.
• Lüftungsschlitze freimachen.
Das Gerät einige Minuten abkühlen
lassen, danach ist das Gerät wieder
betriebsbereit. Sollte die
Fehlermeldung nach Abkühlung weiter
im Display erscheinen, Händler
kontaktieren.
• Händler kontaktieren
•
Das Gerät einige Minuten abkühlen
lassen. Danach schaltet das Gerät ein
und ist wieder betriebsbereit.
E03
• Kurzzeitige Über-oder
Unterspannung
• Gerät von der Steckdose trennen
(Netzstecker ziehen!). Nach einigen
Minuten das Gerät wieder
anschließen.
- 15 -
8. Entsorgung
Altgeräte
Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen
Bestimmungen zu entsorgen. Es empfiehlt sich, mit einer auf Entsorgung spezialisierten
Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung Ihrer Kommune in
Verbindung zu setzen.
WARNUNG!
Damit der Missbrauch und die damit verbundenen Gefahren ausgeschlossen sind,
machen Sie Ihr Altgerät vor der Entsorgung unbrauchbar. Dazu Gerät von der
Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
HINWEIS!
Für die Entsorgung des Gerätes beachten Sie
die in Ihrem Land und in Ihrer Kommune geltenden
Vorschriften.
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197
Germany Fax: +49 (0) 5258 971-120
(14ct/Min. aus dem deutschen Festnetz)
- 16 -
GB/UK
1. General Information 18
1.1 Information about the instruction manual 18
1.2 Key to symbols 18
1.3 Liability and Warrantees 19
1.4 Copyright protection 19
1.5 Declaration of conformity 19
2. Safety 20
2.1 General information 20
2.2 Safety instructions for use of the device 20-21
2.3 Intended use 21
3. Delivery, packaging and storage 22
3.1 Delivery check 22
3.2 Packaging 22
3.3 Storage 22
4. Technical data 23
4.1 Technical specifications 23
4.2 Control panel 23
5. Installation and operation 24
5.1 Functionality of induction cookers 24
5.2 Safety instructions 25-26
5.3 Suitable and unsuitable cookware 26-27
5.4 Installation and connection 27
5.5 Operating the device 28-29
6. Cleaning and maintenance 30
6.1 Safety advice 30
6.2 Cleaning 30
6.3 Safety instructions for maintenance 30
7. Troubleshooting 31
8. Waste disposal 32
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten phone: +49 (0) 5258 971-0
Germany fax: +49 (0) 5258 971-120
- 17 -
1. General information
1.1 Information about the instruction manual
This instruction manual contains information about the installation, operation and
maintenance of the device and should be consulted as an important source of
information and reference guide.
Awareness of the safety instructions and instructions for use in this manual will ensure
the safe and correct use of the device.
In addition to the information given here, you should comply with any local Health and
safety Controls and generally applicable safety regulations.
The instruction manual forms part of the product and should be kept near the device and
easily accessible for anyone carrying out the installation, servicing, maintenance or
cleaning.
1.2 Key to symbols
In this manual, symbols are used to highlight important safety instructions and any
advice relating to the device. The instructions should be followed very carefully to avoid
any risk of accident, personal injury or material damage.
WARNING!
This symbol highlights hazards, which could lead to injury.
Please follow the instructions very carefully and proceed with particular attention
in these cases.
WARNING! Electrical hazard!
This symbol draws attention to potential electrical hazards. If you do not follow
the safety instructions, you may risk injury or death.
CAUTION!
This symbol highlights instructions, which should be followed to avoid any risk of
damage, malfunctioning and/or breakdown of the device.
NOTE!
This symbol highlights tips and information, which have to be followed for
an efficient and trouble-free operation of the device.
WARNING! Hot external surface!
This symbol is a warning that the unit surface is hot when in use. Ignoring this
warning may result in burns!
- 18 -
1.3 Liability and Warrantees
All the information and instructions in this manual take into account standard safety
regulations, current levels of technical engineering as well as the expertise and
experience we have developed over the years.
The instruction manual was translated with all due care and attention. However, we do
not accept liability for any translation errors. The German version of this instruction
manual is definitive.
If the delivery consists of a special model, the actual scope of delivery may differ from
the descriptions and illustrations in this manual. This is also the case for special orders
or when the device has been modified in line with new technology. If you have any
questions, you should contact the manufacturer.
NOTE!
Read the instruction manual carefully before using the device. The manufacturer
does not accept liability for any damage or malfunction resulting from not
following the instructions for use.
The instruction manual should be kept near the device, easily accessible for anyone
wishing to work with or using it. We reserve the right to make technical changes for
purposes of developing and improving the useful properties.
1.4 Copyright protection
The instruction manual including any texts, drawings, images or other illustrations is
copyright. No part of this publication may be reproduced, transmitted or used in any form
or by any means without permission in writing from the manufacturer. Any person who
commits any unauthorized act in relation to this publication shall be liable to claims for
damages. All rights reserved.
NOTE!
The contents, texts, drawings, pictures and any other illustrations are copyright
and subject to other protection rights. Any person unlawfully using this
publication is liable to criminal prosecution.
1.5 Declaration of conformity
The device complies with the current standards and directives of the EU.
We certify this in the EC declaration of conformity.
If required we will be glad to send you the according declaration of conformity.
- 19 -
2. Safety
This section provides an overview of all important safety aspects.
In addition every chapter provides precise safety advice for the prevention of dangers
which are highlighted by the use of the above mentioned symbols.
Furthermore, attention should be paid to all pictograms, markers and labels on the
device, which must be kept in a permanent state of legibility.
By following all the important safety advice you gain an optimal protection against all
hazards as well as the assurance of a safe and trouble-free operation.
2.1 General Information
This device is designed in accordance with the presently applicable technological
standards. However, the device can pose a danger if handled improperly and
inappropriately.
Knowing the contents of the instruction manual as well as avoiding mistakes and thus
operating this device safely and in a fault-free manner is very essential to protect
yourselves from the hazards.
To prevent hazards and to ensure optimum efficiency, no modifications or alterations to
the device that are not explicitly approved by the manufacturer may be undertaken.
This device may only be operated in technically proper and safe condition.
2.2 Safety instructions for use of the device
The specifications regarding the industrial safety are based on the Regulations of the
European Union applicable at the time of manufacturing the device.
If the device is used commercially, the user is obliged to ensure that the said industrial
safety measures concur with the state of the rules and regulations applicable at the time
in question for the entire period of use of the device and to comply with the new
specifications.
Outside the European Union, the industrial safety laws applicable at the place of
installation of the device and the regional territorial provisions must be complied with.
Besides the industrial safety instructions in the instruction manual, the general safety and
accident prevention regulations as well as environment protection regulations applicable
for area of application of the device must be followed and complied with.
- 20 -
CAUTION!
•
The unit is not intended for use by individuals (including children) with physical or
mental disabilities, insufficient experience, and/or insufficient knowledge unless
such persons are under the care of a person responsible for their safety or have
received instructions regarding appropriate use of the unit.
•
Children should be observed to ensure that they are not playing with the unit.
o Preserve this manual safely. When passing on/selling the device to a third party, the
manuals must be handed over along with the device.
o Every person using the device must act in accordance to the manuals and under
consideration of the safety advice.
o The device is to be used indoors only.
2.3 Intended use
Safe operation is only guaranteed when using the device for its intended purpose.
Any technical interventions, as well as assembly and maintenance are to be made by a
qualified customer service only.
The induction cooker is designed for preparation and warming up of foods using the
appropriate crockery.
The induction cooker may not be used among other things for:
- heating rooms;
- heating and warming inflammable, harmful, volatile or similar liquids or
materials;
- heating sealed tins, tin can explode, remove the lid in any case beforehand.
CAUTION!
Any use going beyond the intended purpose and/or any different use of the device
is forbidden and is not considered as conventional.
Any claims against the manufacturer or his authorized representative as a
consequence of experiencing damages resulting from unconventional use are
impossible.
The operator is liable for all damages resulting from inappropriate use.
- 21 -
3. Transport, packaging and storage
3.1 Delivery check
Please check the delivery upon completeness and transport damage immediately after
receipt.
In case of visible damage do not accept or accept the delivery with reservation only.
Note the extent of damage on the carrier’s bill of delivery. Trigger off the complaint.
Hidden damages should be reclaimed immediately after notice, as claims for damages
can only be asserted within the effective period for complaints.
3.2 Packaging
Please do not throw away the covering carton of your device as it might be useful for
storage purposes, when moving or, in case of damages, when the device must be sent
back to a repair center. The outer and inner packing material should be removed
completely from the device before installation.
NOTE!
If you liked to dispose the packing, consider the regulations applicable in your
country. Supply re-usable packing materials to the recycling.
Please inspect the device upon completeness. In case any part is missing please
contact our customer service center immediately.
3.3 Storage
Keep the package closed until installation and under consideration of the outside
indicated positioning- and storage markings.
Packages should be stored under consideration of the following:
- Do not store outdoors.
- Keep it dry and dust-free.
- Do not expose it to aggressive media.
- Do not expose it to direct sunlight.
- Avoid mechanical shocks and vibration.
- In case of longer storage (> 3 months) make sure you check the state of the
packaging and the parts regularly. If required refresh or renew.
- 22 -
4. Technical data
4.1 Technical data
Name IK 20 Induction Hotplate
Art. No.:
Construction: Heating plate: glass, casing: synthetic materials
Working temperature: 60° - 240° C
Power: 230 V ~ 50 Hz 2000 W
Power levels: 1 - 10 (1100 - 2000 W)
Dimensions: W 285 x D 340 x H 64 mm
Weight: approx. 2.5 kg
We reserve the right to make technical changes!
4.2 Control panel
①
LED display
⑦
⑥
⑤
①
④
105.820
②
③
②
Readiness indicator
③
On/off switch
④
⑤
⑥
⑦
: increase time, temperature or power
: decrease time, temperature or power
for selecting power ( ), temperature ( ) or time ( )
LED control lights for power ( ), temperature ( ) and time ( )
- 23 -
Loading...
