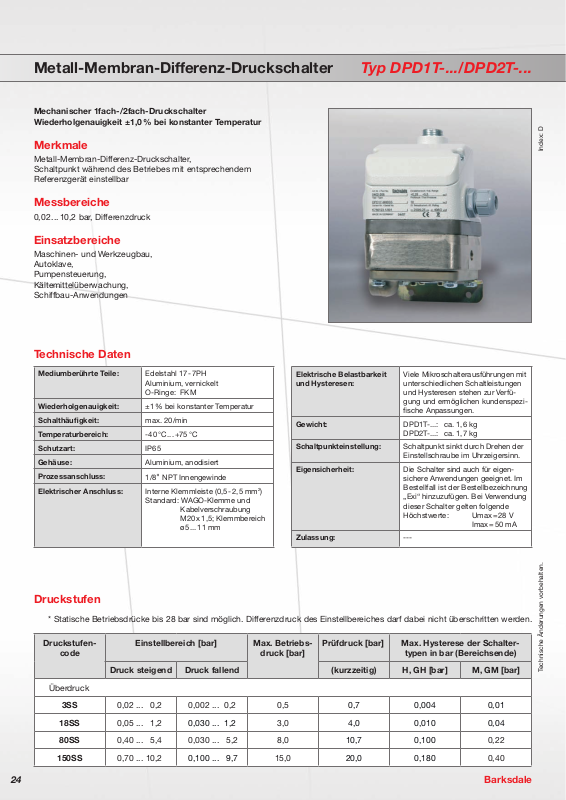

Metall-Membran-Differenz-Druckschalter Typ DPD1T-.../DPD2T-...

Mechanischer 1fach-/2fach-Druckschalter
Wiederholgenauigkeit ±1,0 % bei konstanter Temperatur

Merkmale

Metall-Membran-Differenz-Druckschalter,
Schaltpunkt während des Betriebes mit entsprechendem
Referenzgerät einstellbar

Messbereiche

0,02 ... 10,2 bar, Differenzdruck

Einsatzbereiche

Maschinen- und Werkzeugbau,
Autoklave,
Pumpensteuerung,
Kältemittelüberwachung,
Schiffbau-Anwendungen

Technische Daten

Mediumberührte Teile:

Wiederholgenauigkeit:

Schalthäufigkeit:

Temperaturbereich:

Schutzart:

Gehäuse:

Prozessanschluss:

Elektrischer Anschluss:

Edelstahl 17 - 7PH
Aluminium, vernickelt
O-Ringe: FKM

±1 % bei konstanter Temperatur

max. 20/min

-40 °C ... +75 °C

IP65

Aluminium, anodisiert
1/8" NPT Innengewinde

Interne Klemmleiste (0,5 - 2,5 mm2)
Standard: WAGO-Klemme und

Kabelverschraubung
M20 x 1,5; Klemmbereich
ø5 ... 11 mm

Elektrische Belastbarkeit
und Hysteresen:

Gewicht:

Schaltpunkteinstellung:

Eigensicherheit:

Zulassung:

Index: D

Viele Mikroschalterausführungen mit
unterschiedlichen Schaltleistungen
und Hysteresen stehen zur Verfü­gung und ermöglichen kundenspezi­fische Anpassungen.

DPD1T-...: ca. 1,6 kg
DPD2T-...: ca. 1,7 kg

Schaltpunkt sinkt durch Drehen der
Einstellschraube im Uhrzeigersinn.

Die Schalter sind auch für eigen­sichere Anwendungen geeignet. Im
Bestellfall ist der Bestellbezeichnung
„Exi“ hinzuzufügen. Bei Verwendung
dieser Schalter gelten folgende
Höchstwerte: Umax = 28 V
Imax = 50 mA

---

Druckstufen

Druckstufen-

24

* Statische Betriebsdrücke bis 28 bar sind möglich. Differenzdruck des Einstellbereiches darf dabei nicht überschritten werden.

code

Einstellbereich [bar] Max. Betriebs-

druck [bar]

Prüfdruck [bar] Max. Hysterese der Schalter-

typen in bar (Bereichsende)

Druck steigend Druck fallend (kurzzeitig) H, GH [bar] M, GM [bar]

Überdruck

3SS

18SS

80SS

150SS

0,02 ... 0,2 0,002 ... 0,2 0,5 0,7 0,004 0,01

0,05 ... 1,2 0,030 ... 1,2 3,0 4,0 0,010 0,04

0,40 ... 5,4 0,030 ... 5,2 8,0 10,7 0,100 0,22

0,70 ... 10,2 0,100 ... 9,7 15,0 20,0 0,180 0,40

Barksdale

Technische Änderungen vorbehalten.

Metall-Membran-Differenz-Druckschalter Typ DPD1T-.../DPD2T-...

Druck

Abmessungen (in mm/

Index: D

Prozessanschluss
1/8" NPT Innen

(Hochdruck)

Verschlussschraube
M20 x 1,5
2 Stück im Liefer­umfang enthalten

inch

57/2,24

95/3,74

127/5

)

Verschlussschraube 1/2" NPT
(Klemmbereich ø 7 ... 12 mm)

159/6,26

Kabelverschraubung M20 x 1,5
(Klemmbereich ø 5 ... 11 mm)
im Lieferumfang enthalten

46/1,81

90/3,54

Einstellschraube(n)
unter dem Deckel

Prozessanschluss
1/8" NPT Innen

(Niederdruck)

Schalt- und Anschlussschema für

alle Typen (drucklos)

C

NC

NC

Stromkreis À Stromkreis Á

C=lila C=braun

NC=blau NC=orange

NO=rot NO=schwarz

NO

C

NO

À

Á

Elektrische Belastbarkeit

Mikro-

schalter

H

M

GH

GM

Besondere Merkmale Volt AC

Mikroschalter mit Silberkon­takten

Mikroschalter mit Silberkon­takten

Mikroschalter mit Goldkon­takten für Kleinspannung und
Schwachstrom

50/60 Hz

125
250

125
250

125 1 1 24 1,00 1,0 Kleine Rückschaltwerte

30 0,1 0,1 30 0,10 0,1

Ind. LastARes. LastAVolt DC Ind. LastARes. Last

10
10

10
10

10
10

10
10

6
bis
24

12
24
250

0,50 0,5

5,00
1,00
0,25

15,0
2,0
0,4

480 V AC und 15 A nur auf Anfrage

Optionen/Zulassungen

DPD1T-... DPD2T-...

ST1

Stecker, 3-pol. + E, DIN EN 175 301-801-A (vorm. DIN 43650)

ST2

Stecker Amphenol 4-polig + E

EXI

für Eigensichere Anwendung

Technische Änderungen vorbehalten.

Bestellung

Bestellnummernbeispiel

Typ Mikroschalter Druckstufencode Optionen

DPD1T oder DPD2T — H 3SS — ST2 — EXI

ST3

Stecker, 6-pol. + E, DIN 43651

EXI

für Eigensichere Anwendung

A

Bemerkungen

Kleine Rückschaltwerte;
Hohe Wechselspannungs-/
niedrige Gleichspannungs­last

Mittlere Rückschaltwerte;
Hohe Wechsel- und
Gleichspannungslasten

Mittlere Rückschaltwerte

Zulassung

Ihre Bestellnummer

Typ Mikroschalter Druckstufencode

Optionen

oder — — —

Barksdale

Zulassung
