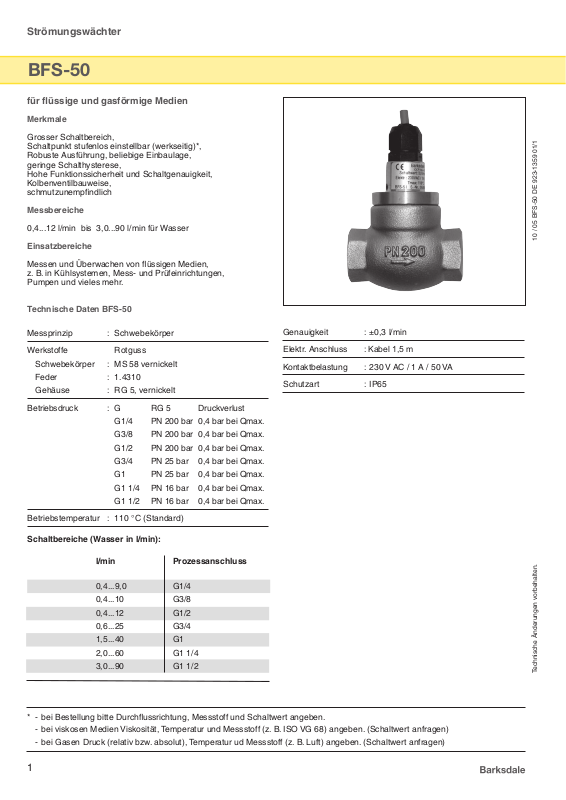

Barksdale BFS-50 User Manual
Strömungswächter
BFS-50
für flüssige und gasförmige Medien
Merkmale
Grosser Schaltbereich,
Schaltpunkt stuf
Robuste Ausführung, beliebige Einbaulage,
geringe Schalthysterese,
Hohe Funktionssicherheit und Schaltgenauigkeit,
Kolbenventilbauweise,
schmutzunempfindlich
Messbereiche
0,4...12 l/min bis 3,0...90 l/min für Wasser
Einsatzbereiche
Messen und Überwachen von flüssigen Medien,
B. in Kühlsystemen, Mess- und Prüfeinrichtungen,
z.
Pumpen und vieles mehr.
enlos einstellbar (werkseitig)*,
Technische Daten BFS-50
Messprinzip : Schwebekörper
Werkstoffe Rotguss
Schwebekörper : MS 58 vernickelt
Feder : 1.4310
Gehäuse : RG 5, vernickelt
Betriebsdruck : G RG 5 Druckverlust
G1/4 PN 200 bar 0,4 bar bei Qmax.
G3/8 PN 200 bar 0,4 bar bei Qmax.
G1/2 PN 200 bar 0,4 bar bei Qmax.
G3/4 PN 25 bar 0,4 bar bei Qmax.
G1 PN 25 bar 0,4 bar bei Qmax.
G1 1/4 PN 16 bar 0,4 bar bei Qmax.
G1 1/2 PN 16 bar 0,4 bar bei Qmax.
Betriebstemperatur : 110 °C (Standard)
Schaltbereiche (Wasser in l/min):
l/min Prozessanschluss
0,4...9,0 G1/4
0,4...10 G3/8
0,4...12 G1/2
0,6...25 G3/4
1,5...40 G1
2,0...60 G1 1/4
3,0...90 G1 1/2
Genauigkeit : ±0,3 l/min
Elektr. Anschluss : Kabel 1,5 m
Kontaktbelastung : 230 V AC / 1 A / 50 VA
Schutzart : IP65
Technische Änderungen vorbehalten. 10 / 05 BFS-50 DE 923-1359 01/1
* - bei Bestellung bitte Durchflussrichtung, Messstoff und Schaltwert angeben.
- bei viskosen Medien Viskosität, Temperatur und Messstoff (z. B. ISO VG 68) angeben. (Schaltwert anfragen)
- bei Gasen Druck (relativ bzw. absolut), Temperatur ud Messstoff (z. B. Luft) angeben. (Schaltwert anfragen)
1
BFS-50
Abmessungen (in mm)
Strömungswächter
BFS-50
~ H
Schaltbild Schließer
braun blau
Schaltbild Öffner
G
braun blau
X
L
SW / AF
grün/
gelb
grün/
gelb
Abmessungen (in mm)
DN G X H L SW Gewicht (g)
8 1/4 12 79 68 29 600
10 3/8 12 79 68 29 600
15 1/2 13 79 68 29 600
20 3/4 11 90 73 32 700
25 1 14 90 87 41 1000
32 1 1/4 14 94 98 52 1500
40 1 1/2 14 95 113 59 2000
Bestellnummern
BFS-50
0716-001 BFS-50-N-G1/4-RG-NO-ST
0716-002 BFS-50-N-G3/8-RG-NO-ST
0716-003 BFS-50-N-G1/2-RG-NO-ST
0716-004 BFS-50-N-G3/4-RG-NO-ST
Technische Änderungen vorbehalten. 10 / 05 BFS-15 DE 923-1359 01/1
0716-005 BFS-50-N-G1-RG-NO-ST
0716-006 BFS-50-N-G1 1/4-RG-NO-ST
0716-007 BFS-50-N-G1 1/2-RG-NO-ST
2
