Руководство
по эксплуатации
Гарантийный талон
Обогреватель электрический
инфракрасный
BIH-T-1.0-E |
BIH-T-3.0 |
BIH-T-1.5-E |
BIH-T-4.5 |
Перед началом эксплуатации прибора внимательно
изучите данное руководство и храните его в доступном месте.
BIH-T-2.0-E |
BIH-T-6.0 |
Co de -12 8
Содержание
2 Используемые обозначения
3 Правила безопасности
4 Назначение и применение прибора
4 Устройство инфракрасного обогревателя
5 Подготовка к работе
7 Установка терморегулятора
8 Эксплуатация прибора
8 Уход и обслуживание
8 Технические данные
9 Поиск и устранение неисправностей
9 Транспортировка и хранение
9 Комплектация
9 Срок эксплуатации
9 Гарантия
9 Утилизация прибора
1 0 Дата изготовления
1 0 Сертификация продукции
1 1 Приложение
1 3 Гарантийный талон
Используемые обозначения
ВНИМАНИЕ!
Требования, несоблюдение которых может
привести к тяжелой травме или серьезному
повреждению оборудования.
ОСТОРОЖНО!
Требования, несоблюдение которых может
привести к серьезной травме или летальному
исходу.
ПРИМЕЧАНИЕ
1. В тексте данной инструкции инфракрасные обогреватели могут иметь такие технические названия как прибор, устройство, изделие.
2. Производитель оставляет за собой право без
предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или
технологию изготовления изделия с целью улучшения его свойств.
3. В тексте и цифровых обозначениях инструкции
могут быть допущены опечатки.
4. Если после прочтения инструкции у Вас останутся
вопросы по эксплуатации прибора, обратитесь к
продавцу или в специализированный сервисный
центр для получения разъяснений.
5. На изделии присутствует этикетка, на которой указаны технические характеристики и другая полезная информация о приборе.
Правила безопасности
3
Правила безопасности
ВНИМАНИЕ!
• Электрообогреватель является электрическим прибором и, как всякий прибор, его
необходимо оберегать от ударов, попадания пыли и влаги. Особенно осторожно
нужно относиться к теплоизлучающему
элементу.
• Прибор должен подключаться к отдельному
источнику электропитания:
- модели BIH-T-1.0-E, BIH-T-1.5-E, BIH-T-2.0-E
напряжение 230 В~50 Гц;
- модели BIH-T-3.0, BIH-T-4.5, BIH-T-6.0 на-
пряжение 400В ~50Гц.
• Перед началом чистки или технического
обслуживания, а также при длительном
перерыве в работе отключите прибор от
электросети.
• Обогреватели являются стационарными
приборами, устанавливаемыми на высоком
уровне, высота подвеса – от 2,5 до 20 метров от уровня пола.
• Термостойкость материала покрытия потолка – не менее 100°С.
• Подключение обогревателя к электросети
должно производиться непосредственно
к стационарной проводке, в которой должен быть предусмотрен разъединитель,
обеспечивающий отключение прибора
отсети питания.
• При перемещении прибора соблюдайте
особую осторожность. Не ударяйте и не допускайте его падения.
• Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, психическими или
умственными способностями или при отсутствии у них опыта или знаний, если они
не находятся под контролем или не проинструктированы об использовании прибора
лицом, ответственным за их безопасность.
Дети должны находиться под присмотром
для недопущения игры с прибором.
• Во избежание поражения электрическим
током замену поврежденного кабеля электропитания должны проводить только квалифицированные специалисты сервисного
центра.
• Недопустимо эксплуатировать неправильно установленный прибор.
• Не используйте данный прибор с про-
граммным устройством, таймером и любым
другим устройством, которое автоматически включает обогреватель, так как существует риск возгорания, если обогреватель
накрыт или неправильно расположен.
• Не используйте данный обогреватель вблизи
занавесок и воспламеняемых материалов.
• Терморегулятор и выключатель должен
быть расположен в легкодоступном месте
и видим с расстояния не менее 1 м.
• Если нагреватель не оборудован устройством контроля комнатной температуры, то
не используйте этот нагреватель в небольших помещениях, когда в них находятся
лица, не способные покинуть помещение самостоятельно, за исключением, если за ними
осуществляется постоянное наблюдение.
ОСТОРОЖНО!
• Температура ТЭНов при работе обогревателей может достигать 600°С. Для предотвращения получения ожогов следует предотвратить возможность прикосновения, в
том числе случайного, человека к ТЭНам
обогревателя (инструктаж, размещение
обогревателя в недоступном месте).
• Не допускайте касания шнуром электропитания горячих поверхностей.
• Не протирайте обогреватель легковоспламеняющимися жидкостями во время эксплуатации.
• Не допускается устанавливать прибор
вблизи занавесок и других воспламеняющихся материалов.
• Не допускается устанавливать обогреватели в непосредственной близости от розетки сетевого электроснабжения;
• Запрещается включать обогреватели при
снятых крышках.
• Запрещается эксплуатация обогревателей
в помещениях: со взрывоопасной средой;
с биологоактивной средой; с запыленной
средой; со средой вызывающей коррозию
материалов.
• Не допускается эксплуатация обогревателей без заземления.
Назначение и применение прибора
4
Назначение и применение
прибора
Обогреватели инфракрасные BALLU BIHT-1.0-E, BIH-T-1.5-E, BIH-T-2.0-E; BIH-T-3.0;
BIH-T-4.5, BIH-T-6.0 (далее – обогреватели)
представляют собой электронагревательные
приборы с теплоотдачей преимущественно
инфракрасным излучением. Обогреватели
предназначены для основного, дополнительного и местного обогрева промышленных,
производственных, складских, выставочных и
аналогичных помещений (предприятия торговли, общественного питания, гаражи, ангары,
предприятия агропромышленного комплекса,
спортзалы и т. п.). При применении в детских
учреждениях – только в качестве дополнительного обогрева.
Инфракрасное излучение проходит сквозь
воздух и обогревает предметы, стены и пол
помещения, от которых, в свою очередь, нагревается воздух. Нагретый воздух, поднимаясь к потолку, постепенно остывает, при этом
на уровне головы стоящего человека температура воздуха оказывается на 1-2°С ниже температуры пола.
В отличии от систем конвективного отопления
(тепловентиляторы, электрорадиаторы, стационарные батареи), при использовании которых, сначала нагревается воздух по всему
объему помещения, а от него предметы и тела
находящиеся в нем, система лучистого отопления, примененная в данных обогревателях,
имеет ряд преимуществ:
• более низкая температура воздуха в помещении, при комфортной температуре на
поверхности предметов, пола, стен, создает эффект свежести – воздух не высушивается;
• экономия электроэнергии;
• более низкая конвекция (тепловое движе-
ние объемов воздуха) снижает количество
пыли, поднимаемой с пола.
Устройство инфракрасного
обогревателя
Несущая конструкция состоит из стального
корпуса, отражателя, ТЭНов с оболочкой из
нержавеющей стали и крышек.
Рис. 1: Модельный ряд
BIH-T-1.0-E, BIH-T-1.5-E, BIH-T-2.0-E
Рис. 2: Модельный ряд
BIH-T-3.0, BIH-T-4.5, BIH-T-6.0
1 – Корпус
2 – ТЭН
3 – Крышка
4 – Отражатель
В верхней части корпуса закреплен кабельный ввод. Подключение прибора осуществляется внутри прибора под крышкой через
клеммную колодку.
Принцип действия обогревателя состоит в
следующем: при замыкании контактов выключателя ток нагревает ТЭНы, которые испускают направленное инфракрасное излучение.
При этом температура на поверхности и предметов будет различной в зависимости от их
поглощательных свойств (цвет поверхности,
материал), угла падения инфракрасных лучей,
формы и площади поверхности.
Подготовка к работе
5
Примерная площадь обогрева
инфракрасных обогревателей BALLU:
Модель Площадь обогрева
BIH-T-1.0-E до 20 до 10
BIH-T-1.5-E до 30 до 15
BIH-T-2.0-E до 40 до 20
BIH-T-3.0 до 60 до 30
BIH-T-4.5 до 80 до 45
BIH-T-6.0 до 120 до 60
Дополнительный
обогрев (м
2
)
Основной
обогрев (м2)
Ориентировочные размеры зоны обогрева
можно определить исходя из угла инфракрасного излучения в 900.
ПРИМЕЧАНИЕ
Площадь обогрева зависит не только от мощности
обогревателя, но и от типа помещения, высоты
потолка, материала стен, потолков, количества и
площади остекления, наличия дверей и др.
Подготовка к работе
Монтаж обогревателей и подключение их к
сети должны проводить аттестованные работники специализированных мастерских в
строгом соответствии с требованиями безопасности, и с требованиями ПУЭ («Правила
устройства электроустановок»).
Правила установки обогревателя
Для комфортного пребывания людей в жилых,
офисных и рабочих помещениях мощность
инфракрасного обогревателя необходимо подобрать таким образом, чтобы температура
пола составляла 20°С, в этом случае температура воздуха на уровне головы человека будет
18-19°С (см. рисунок 3).
Минимальные расстояния от прибора
до других поверхностей
Модель
BIH-T-1.0-E 100* 0,3 1,0 2,5 - 3,5 1,1
BIH-T-1.5-E 100* 0,3 1,0 2,5 - 3,5 1,1
BIH-T-2.0-E 100* 0,3 1,0 2,5 - 3,5 1,1
BIH-T-3.0 125** 0,5 1,5 4,0 - 20,0 2,0
BIH-T-4.5 125** 0,5 1,5 4,0 - 20,0 2,0
BIH-T-6.0 125** 0,5 1,5 4,0 - 20,0 2,0
А - Расстояние от прибора до потолка (потолок из материа-
лов класса *-D и класса **-В).
В - Расстояние от прибора до стен (наличие штор и занаве-
сей не допускается).
С - Расстояние от прибора до легковоспламеняющихся пред-
метов (мебель, бытовая техника).
D - Расстояние установки прибора от уровня пола.
Е - Расстояние от прибора до людей при продолжительном
нахождении под ним.
* Класс D – деревянная отделка
** Класс В – плита гипсовая окрашенная
А
(мм)В(м)С(м)
(м)
D
Е
(м)
Интенсивность теплового облучения
Интенсивность теплового облучения на человека не должна превышать норм, указанных
втаблице.
Нормы интенсивно-
t возду-
сти теплового облу-
ха, °С
11 60 150 15-75 0,4
12 60 125 15-75 0,4
13 60 100 15-75 0,4
14 45 75 15-75 0,4
15 30 50 15-75 0,4
16 15 25 15-75 0,4
чения, Вт/м
Головы Туловища
2
Относительная
влажность
воздуха,
%
Скорость
движения
воздуха,
м/с, не
более
Для E: при длительном нахождении в зоне обогрева.
Рис. 3
ПРИМЕЧАНИЕ
Данные в таблице приведены согласно приложению 2 к СП 2.2.1.1312-03 «Гигиенические требования к проектированию вновь строящихся
и реконструируемых промышленных предприятий», утвержденные Главным государственным
санитарным врачом Российской Федерации
22апреля 2003 года.
Подготовка к работе
6
ВНИМАНИЕ!
При длительном нахождении в зоне обогрева расстояние от обогревателя до человека или животного при температуре воздуха в помещении ниже +11 °С должно быть
не менее 1,1 м для BIH-T-1.0-E, BIH-T-1.5-E
и BIH-T-2.0-E; не менее 2,0 м для BIH-T-3.0,
BIH-T-4.5 и BIH-T-6.0.
Монтаж обогревателей BIH-T-1.0-E,
BIH-T-1.5-E и BIH-T-2.0-E
1. Для монтажа на обогревателях имеются
откидные кронштейны.
2. На каждом кронштейне имеются три отверстия для крепления обогревателя.
Обогреватель может крепиться за существующие отверстия в кронштейнах любым удобным способом, удовлетворяющим требованиям безопасности.
ПРИМЕЧАНИЕ
В зависимости от материала и устройства потолочных конструкций, обогреватель крепится
на соответствующие крепежные элементы, выбираемые из условия прочности. Прочность потолка, либо конструкций, на которые крепится
обогреватель, должна быть достаточной, чтобы
выдерживать 5-кратную массу обогревателя.
Подключение обогревателей BIH-T-1.0-E,
BIH-T-1.5-E и BIH-T-2.0-E
Подключение обогревателей к стационарной проводке производить кабелем с сечением жил не менее 1,5 мм2 через клеммную
колодку.
ПРИМЕЧАНИЕ

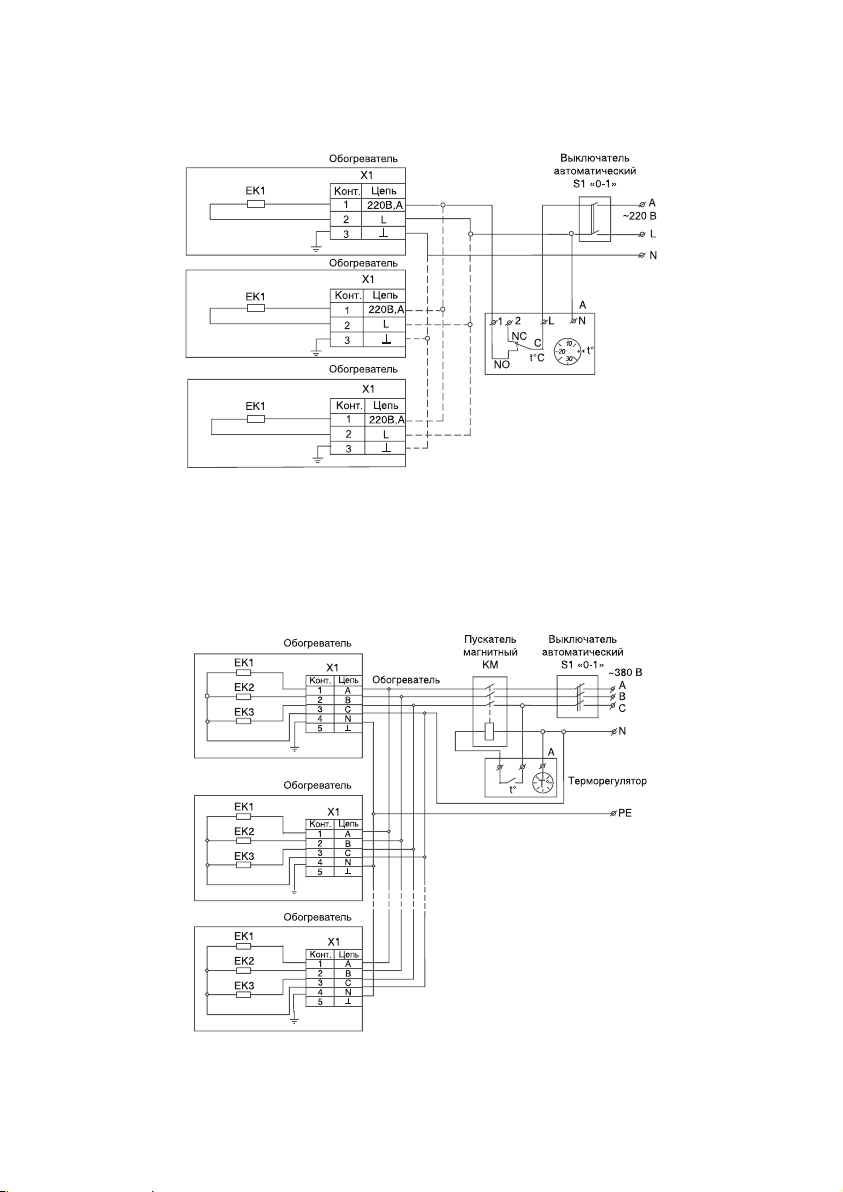

При монтаже двух и более обогревателей должно быть обеспечено их параллельное подключение к стационарной проводке и установка кабелей и выключателя на общий суммарный ток и
соответствующего автомата защиты.
Монтаж обогревателей BIH-T-3.0, BIH-T-4.5
и BIH-T-6.0
Рис. 4
1 – кронштейн;
2 – усилитель кронштейна;
3 – винт М4х10/шайба гровер М4/гайка М4;
4 – винт М6х16/шайба гровер М6/гайка М6;
5 – винт М6х16;
6 - обогреватель.
1. По отверстиям в кронштейнах обогревателей определить места крепления в элементах строительных конструкции, к которым
подвешивается обогреватель.
2. Снять кронштейны и закрепить их в элементе конструкции с помощью крепежа.
3. Навесить обогреватель на кронштейны, затянуть крепеж.
ПРИМЕЧАНИЕ
При монтаже обогревателей следует избегать
прикосновения руками к ТЭНам для исключения
их загрязнения.
Подключение обогревателей BIH-T-3.0,
BIH-T-4.5 и BIH-T-6.0
Подключение обогревателей к стационарной
проводке производить кабелем с сечением
жил не менее 1,5 мм2 в соответствии со схемами подключения (см. «Приложение» на
стр.11)
ПРИМЕЧАНИЕ
При монтаже двух и более обогревателей должно
быть обеспечено их параллельное подключение
к стационарной проводке и установка кабелей и
общего выключателя на суммарный ток и соответствующего автомата защиты.
Loading...
