Ballu BIH-CM-2.0 User manual

Руководство
по эксплуатации

Гарантийный талон

Обогреватели электрические
инфракрасные

BIH-CM-0.6 | BIH-CM-0.8 |
BIH-CM-1.0 | BIH-CM-2.0 |

Перед началом эксплуатации прибора внимательно
изучите данное руководство и храните его в доступном месте.

Co de-128

Содержание

2 Используемые обозначения
3 Правила безопасности
3 Назначение и применение прибора
4 Устройство и принцип работы прибора
5 Технические характеристики
5 Подготовка к работе
6 Монтаж обогревателей
7 Управление прибором
7 Уход и обслуживание
8 Поиск и устранение неисправностей
8 Транспортировка и хранение
8 Комплектация
8 Срок эксплуатации
8 Гарантия
8 Утилизация прибора
8 Дата изготовления
9 Сертификация продукции
10 Приложение
11 Гарантийный талон

Свидетельство о приемке

М.П.

Используемые обозначения

ВНИМАНИЕ!

Требования, несоблюдение которых может при­вести к тяжелой травме или серьезному повреж­дению оборудования.

ОСТОРОЖНО!

Требования, несоблюдение которых может при­вести к серьезной травме или летальному исходу.

ПРИМЕЧАНИЕ

1. В тексте данной инструкции инфракрасные обогре­ватели могут иметь такие технические названия как
прибор, устройство, изделие.

2. Производитель оставляет за собой право без пред­варительного уведомления покупателя вносить из­менения в конструкцию, комплектацию или техно­логию изготовления изделия с целью улучшения его
свойств.

3. В тексте и цифровых обозначениях инструкции могут
быть допущены опечатки.

4. Если после прочтения инструкции у Вас останутся
вопросы по эксплуатации прибо ра, обратитесь к про ­давцу или в специализированный сервисный центр
для получения разъяснений.

5. На изделии присутствует этикетка, на которой указа­ны технические характеристики и другая полезная
информация о приборе.

Правила безопасности

3

Правила безопасности

ВНИМАНИЕ!

• Электрообогреватель является электриче­ским прибором и, как всякий прибор, его не­обходимо оберегать от ударов, попадания
пыли и влаги. Особенно осторожно нужно от­носиться к теплоизлучающей пластине.

• Перед началом чистки или технического об­служивания, а также при длительном переры­ве в работе отключите прибор от электросети.

• Термостойкость материала покрытия потол­ка– не менее 80°С.

• В случае подключения обогревателя непо­средственно к стационарной проводке, в ней
должен быть предусмотрен разъединитель,
обеспечивающий отключение прибора от
сети питания.

• Прибор не предназначен для использова­ния лицами (включая детей) с пониженными
физическими, психическими или умственны­ми способностями или при отсутствии у них
опыта или знаний, если они не находятся под
контролем или не проинструктированы об ис­пользовании прибора лицом, ответственным
за их безопасность. Дети должны находиться
под присмотром для недопущения игры с при­бором.

• Не используйте данный обогреватель вблизи
занавесок и воспламеняемых материалов.

• Если нагреватель не оборудован устройством
контроля комнатной температуры, то не ис­пользуйте этот нагреватель в небольших по­мещениях, когда в них находятся лица, не спо­собные покинуть помещение самостоятельно,
за исключением, ес ли за ними осуществляетс я
постоянное наблюдение.

ОСТОРОЖНО!

• Температура излучающих панелей при рабо-

те обогревателей может достигать 250°С. Для
предотвращения получения ожогов следует
исключить возможность прикосновения, в
том числе случайного, к излучающим панелям
обогревателя (инструктаж, размещение обо­гревателя в недоступном месте).

• Не допускайте касания шнуром электропита-

ния горячих поверхностей.

• Не протирайте теплоизлучающую пластину

обогревателя легковоспламеняющимися жид­костями во время эксплуатации.

• Не допускается устанавливать обогреватели в

непосредственной близости от розетки сете­вого электроснабжения;

• Запрещается включать обогреватель при сня-

тых крышках.

• Запрещается эксплуатация обогревателя в по-

мещениях: со взрывоопасной средой; с биоло­гоактивной средой; с запыленной средой; со
средой вызывающей коррозию материалов.

• Не допускается эксплуатация обогревателя

без заземления.

• Не допускается эксплуатация прибора в вер-

тикальном расположении.

Назначение и применение прибора

Обогреватели инфракрасные BALLU BIH-CM-0.6;
BIH-CM-0.8; BIH-CM-1.0; BIH-CM-2.0 (далее обо­греватели) представляют собой электрона­гревательные приборы с теплоотдачей пре­имущественно инфракрасным излучением.
Обогреватели предназначены для основного,
дополнительного и местного обогрева промыш­ленных, производственных, бытовых и анало­гичных помещений (квартиры, офисы, предпри­ятия торговли, спортзалы, учебные заведения,
предприятия общественного питания, склады,
ангары, предприятия агропромышленного ком­плекса и т. п.).
Инфракрасное излучение проходит сквозь воз­дух и обогревает предметы, стены и пол поме­щения, от которых, в свою очередь, нагревается
воздух. Нагретый воздух, поднимаясь к потолку,
постепенно остывает, при этом на уровне го­ловы стоящего человека температура воздуха
оказывается на 1-2 °С ниже температуры пола.
В отличии от систем конвективного отопления
(тепловентиляторы, электрорадиаторы, стаци­онарные батареи), при использовании которых,
сначала нагревается воздух по всему объему
помещения, а от него предметы и тела находя­щиеся в нем, система лучистого отопления, при­мененная в данных обогревателях, имеет ряд
преимуществ:

• более низкая температура воздуха в помеще­нии, при комфортной температуре на поверх­ности предметов, пола, стен;

• оказывает минимальное воздействие на от­носительную влажность воздуха, благодаря
чему, воздух не высушивается;

• экономия электроэнергии;

Устройство и принципы работы прибора

4

• более низкая конвекция (тепловое движение
объемов воздуха) снижает количество пыли,
поднимаемой с пола;

• обогреватели не создают «эффекта жженого
воздуха» в отличии от обогревателей с высо­кой температурой рабочей поверхности.

Конструкция обогревателей позволяет приме­нять их как единичный обогреватель, так и в лю­бых необходимых количествах при соблюдении
расстояний между обогревателями не менее
10см.

Устройство и принципы работы
прибора

Несущая конструкция состоит из стального кор­пуса, крышек и одной или двух алюминиевых из­лучающих панелей.

предметов. При этом температура на поверхно­сти предметов будет различной в зависимости от
их поглощательных свойств (цвет поверхности,
материал), угла падения инфракрасных лучей,
формы и площади поверхности.

Примерная площадь обогрева:

Площадь обогрева

Модель

BIH-CM-0.6 до 12 до 6

BIH-CM-0.8 до 16 до 8

BIH-CM-1.0 до 20 до 10

BIH-CM-2.0 до 40 до 20

Дополнительный

обогрев (м2)

Основной обо-

грев (м2)

Ориентировочные размеры зоны обогрева мож­но определить исходя из угла инфракрасного из­лучения в 120°.

ПРИМЕЧАНИЕ

Площадь обогрева зависит не только от мощности
обогрев ателя, но и от типа пом ещения, высоты пот ол­ка, материала стен, потолков, количества и площади
остек ления, наличия дверей и др.

Рис. 1

1 – Корпус
2 – Излучающая панель
3 – Электронагреватель трубчатый
4 – Крышка
5 – Провод для подключения прибора.

С обратной стороны излучающих панелей в про­фильном пазу установлены трубчатые электро­нагреватели (далее ТЭН). В верхней час ти корпуса
закреплен кабельный ввод. Подключение прибо­ра осуществляется внутри прибора под крышкой
через клеммную колодку.
Принцип действия обогревателя: при замыкании
контактов выключателя нагреваются излучаю­щие панели и испускают направленное инфра­красное излучение, нагревающее поверхности

Технические характеристики

Технические характеристики

Параметр/Модель BIH-CM-0.6 BIH-CM-0.8 BIH-CM-1.0 BIH-CM-2.0

Номинальная мощность, кВт 0,6 0,8 1,0 2,0
Напряжение питания, В~Гц 230 ~ 50 230 ~ 50 230 ~ 50 230 ~ 50
Номинальный ток, А 2,6 3,5 4,4 8,7
Степень защиты IP20 IP20 IP20 IP20
Класс электрозащиты I класс I класс I класс I класс
Площадь обогрева, м
Высота установки, м 2,4-3,5 2,4-3,5 2,4-3,5 2,4-4,5
Размеры прибора (ШхВхГ), мм 135х40х885 13 5х40 х1125 135х4 0х1365 265х40х1365
Размеры упаковки (ШхВхГ), мм 150х55х915 150х55х1150 150х55х1390 275х55х1390
Вес нетто, кг 2,2 2,8 3,7 6,8
Вес брутто, кг 2,5 3,2 4,1 7,3

* Указано ориентировочное значение, которое может отличаться в зависимости от реальных условий эксплуатации.

Подготовка к работе

Монтаж обогревателей и подключение их к сети
должны проводить аттестованные работники
специализированных мастерских в строгом соот­ветствии с требованиями безопасности, и с тре­бованиями ПУЭ («Правила устройства электро­установок»).

Правила установки обогревателя

Для комфортного пребывания людей в жилых,
офисных и рабочих помещениях мощность ин­фракрасного обогревателя необходимо подо­брать таким образом, чтобы температура пола
составляла 20 °С, в этом случае температура воз­духа на уровне головы человека будет 18-19 °С
(см. рисунок 2).

2*

6 … 12 8 … 16 10 … 20 20 … 40

Минимальные расстояния от прибора до
других поверхностей

Модель (мм)

BIH-CM-0.6

BIH-CM-0.8

BIH-CM-1.0

BIH-CM-2.0

А - Расстояние от прибора до потолка.
В - Расстояние от прибора до стен (наличие штор и за-

навесей не допускаетс я).

С - Расстояние от прибора до легковоспламеняющихся

предметов (мебель, бытовая техника).
D - Расстояние установки прибора от уровня пола.
Е - Расстояние от прибора до людей при продолжитель-

ном нахождении под ним.

А В С D Е

100 150 500 150 0 500

100 150 500 1800 700

100 150 500 1800 700

100 150 500 1800 150 0

5

Рис. 2

Подготовка к работе

6

Интенсивность теплового облучения*

Интенсивность теплового облучения на человека
не должна превышать норм, указанных в таблице.

Темпера-

тура

воздуха,

°С

Нормы интенсив-

ности теплового

облу чения, Вт/м

Головы Туловища

2

Относи-

тельн ая
влажность
воздуха, %

Скорость

движения

воздуха,

м/с, не

более

11 60 150 15-75 0,4
12 60 125 15-75 0,4
13 60 100 15-75 0,4
14 45 75 15 -75 0,4
15 30 50 15-75 0,4
16 15 25 15 -75 0,4

ПРИМЕЧАНИЕ

Данные в таблице приведены согласно приложению
2 к СП 2.2.1.1312-03 «Гигиенические требования к
проектированию вновь строящихся и реконструи­руемых промышленных предприятий», утвержден­ные Главным государственным санитарным врачом
Российской Федерации 22 апреля 2003 года.

ВНИМАНИЕ!

При длительном нахождении в зоне обогрева
расстояние от излучающих панелей обогрева­теля до человека или животного при темпера­туре воздуха в помещении ниже +11 °С должно
быть не менее 0,7 м – для BIH-CM-0.6; BIH-CM-0.8;
BIH-CM-1.0, не менее 1,5 м – для BIH-CM-2.0.

Монтаж обогревателей

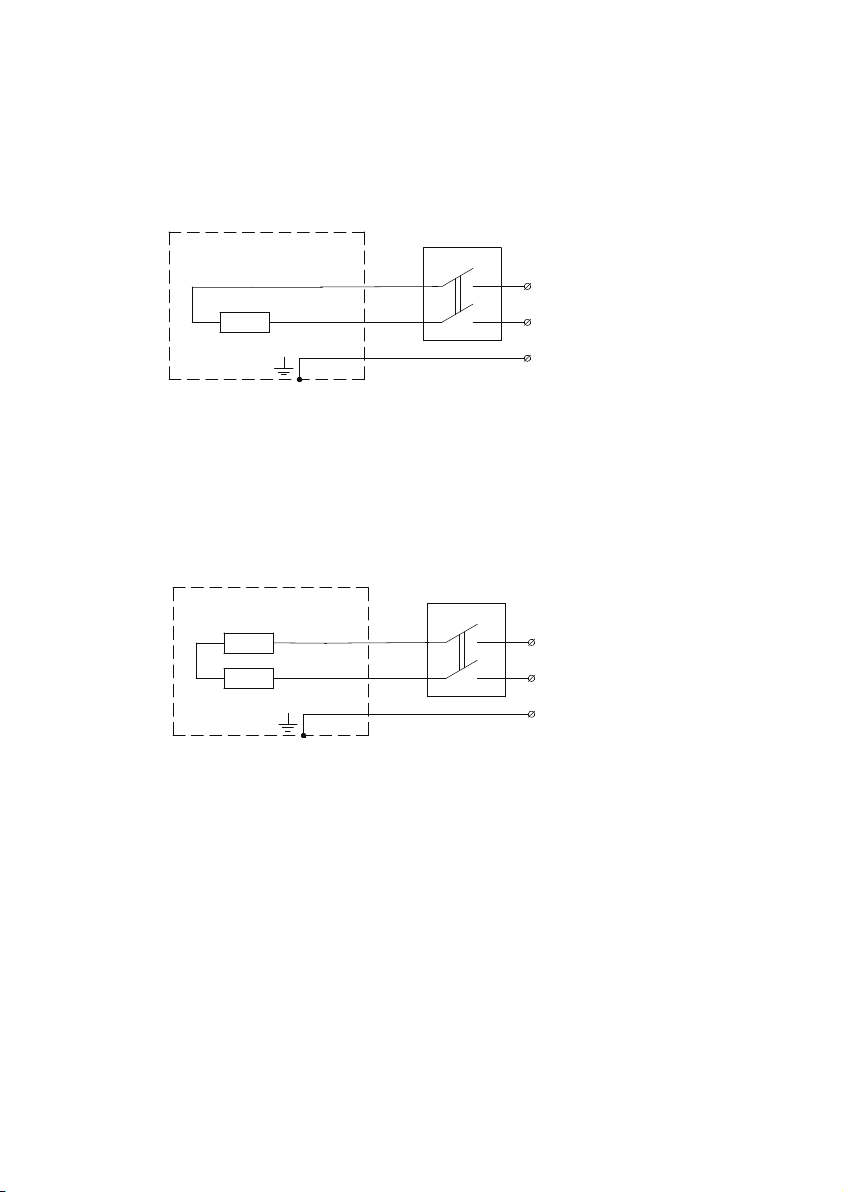

Подключение обогревателей

Подключение обогревателей к стационарной
проводке производить кабелем с сечением жил
не менее 1,5 мм2, особое вним ание уделить на вы­полнение надежного электрического соединения
заземляющего проводника с винтом заземления
на корпусе прибора.

ВНИМАНИЕ!

При подключении обогревателя к электрической
сети обратить особое внимание на выполнение
надежного электрического соединения заземля­ющего контакта блока зажимов с заземляющей
жилой кабеля стационарной проводки.

ПРИМЕЧАНИЕ

При монтаже двух и более обогревателей должно
быть обеспечено их параллельное подключение.

ВНИМАНИЕ!

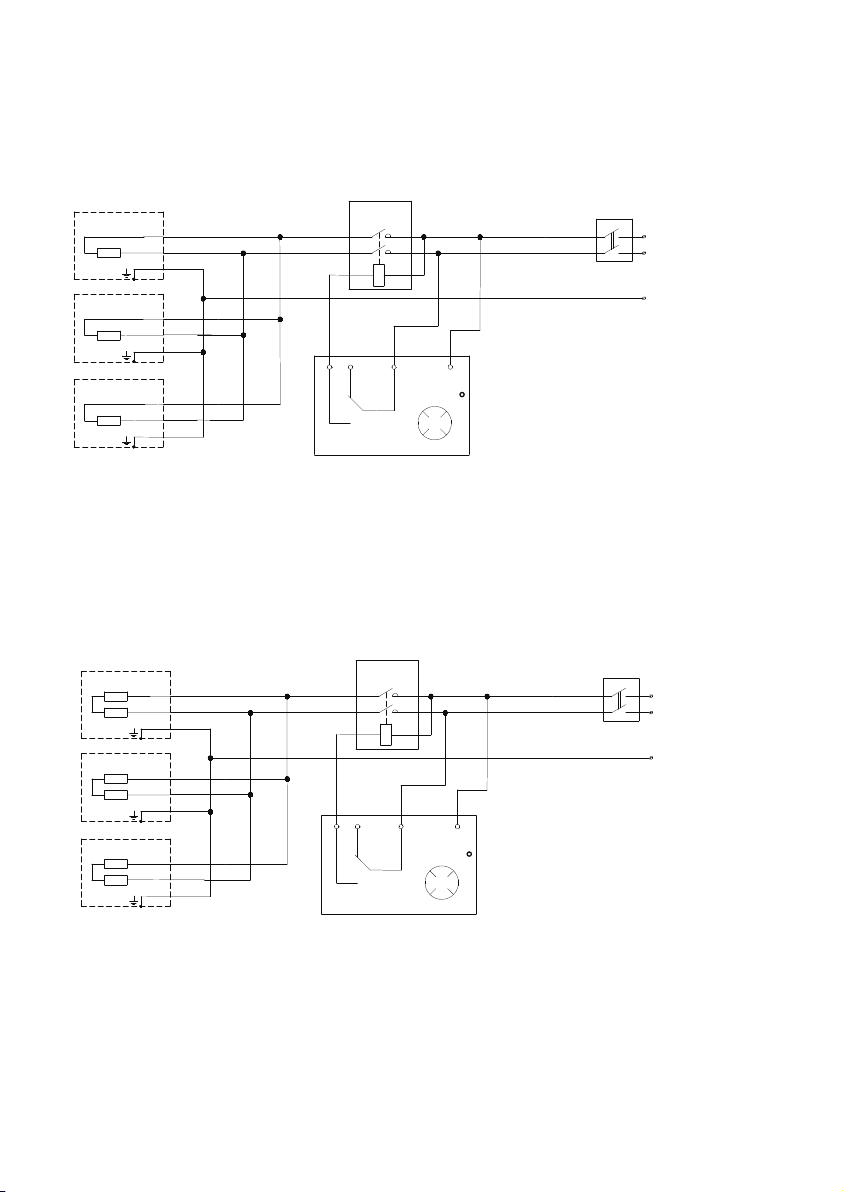

Подключение нескольких инфракрасных обо­гревателей к одному терморегулятору необхо­димо проводить через коммутирующее устрой­ство (магнитный пускатель, контактор, силовое
реле). Выбор коммутирующего аппарата осу­ществляется по току, значение которого зависит
от количества подключенных обогревателей.
Терморегулятор включается в цепь управления
коммутационного аппарата, таким образом ис­ключается протекание токов нагрузки через тер­морегулятор (см. Приложение 12, рис. 3)

1. Для монтажа на обогревателях имеются откид­ные кронштейны.

2. На каждом кронштейне имеются три от верстия
для крепления обогревателя. Обогреватель
может крепиться за суще ствующие отверстия
в кронштейнах лю бым удобным способом,
удовлетворяю щим требованиям безопасности.

ПРИМЕЧАНИЕ

Прочность потолка, либо конструкций, на которые
крепится обогреватель, должна быть достаточной,
чтобы выдерживать 5-кратную массу обогревателя.
В зависимости от материала и устройства потолоч­ных конструкций, могут потребоваться другие кре­пежные элементы

ВНИМАНИЕ!

При первом включении обогревателя возмож­но появление характерного запаха дыма из-за
сгорания технического масла с поверхности на­гревательных элементов. Рекомендуется перед
установкой включать обогреватель на 10-20мин.
в хорошо проветриваемом помещении.

• Перед включением обогревателя, с целью ис­ключения появления жженых пятен, следует
тщательно протереть поверхность излучаю­щих панелей сначала мягкой тряпкой, смочен­ной в спирте, а затем сухой.

• После выключения и выхода на установивший­ся режим, прибор начинает излучать инфра­красные лучи и обогревать предметы и тела.

• Для исключения неприятного жженого запаха
рекомендуется содержать обогреватель в чи­стоте, не допуская скапливания пыли.
