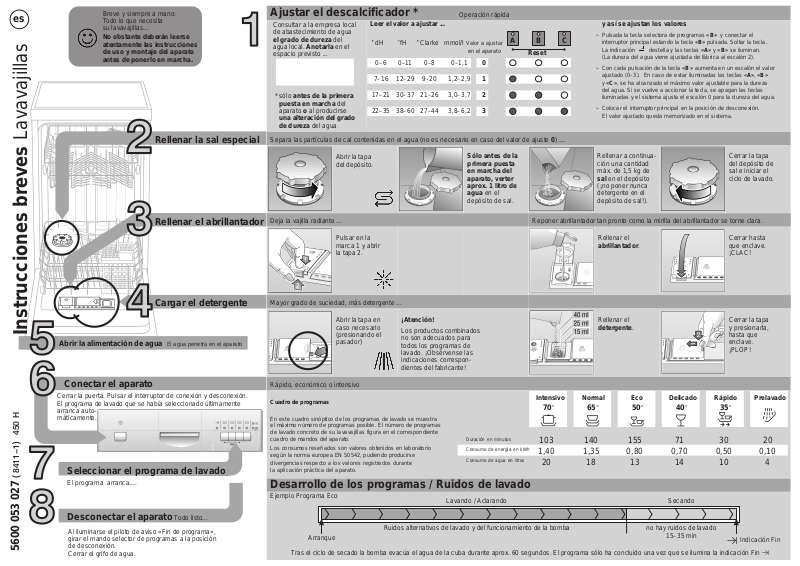

Instrucciones breves Lavavajillas
Breve y siempre a mano:
Todo lo que necesita
su lavavajillas...
No obstante deberán leerse
atentamente las instrucciones
de uso y montaje del aparato
antes de ponerlo en marcha.
Seleccionar el programa de lavado
El programa arranca....
Desconectar el aparato Todo listo...
Rellenar el abrillantador
Cargar el detergente
Rellenar la sal especial
Abrir la alimentación de agua El agua penetra en el aparato
Al iluminarse el piloto de aviso «Fin de programa»,
girar el mando selector de programas a la posición
de desconexión.
Cerrar el grifo de agua.
Conectar el aparato
Cerrar la puerta. Pulsar el interruptor de conexión y desconexión.
El programa de lavado que se había seleccionado últimamente
arranca automáticamente.
5600 053 027
es
Ajustar el descalcificador *
Operación rápida
Consultar a la empresa local
de abastecimiento de agua
el grado de dureza del
agua local. Anotarla en el
espacio previsto ...
* sólo antes de la primera
puesta en marcha del
aparato o al producirse
una alteración del grado
de dureza del agua
Leer el valor a ajustar ...
Valor a ajustar
en el aparato
°dH °fH °Clarke mmol/l
y así se ajustan los valores
– Pulsada la tecla selectora de programas «B» y conectar el
interruptor principal estando la tecla «B» pulsada. Soltar la tecla.
La indicación destella y las teclas «A» y «B» se iluminan.
(La dureza del agua viene ajustada de fábrica al escalón 2).
– Con cada pulsación de la tecla «B» aumenta en un escalón el valor
ajustado (0–3). En caso de estar iluminadas las teclas «A», «B»
y «C», se ha alcanzado el máximo valor ajustable para la dureza
del agua. Si se vuelve a accionar la tecla, se apagan las teclas
iluminadas y el sistema ajusta el escalón 0 para la dureza del agua.
– Colocar el interruptor principal en la posición de desconexión.
El valor ajustado queda memorizado en el sistema.
0
1
2
3
Reset
A B C
22–35
0–6
7–16
17–21
0–1,1
1,2–2,9
3,0–3,7
3,8–6,2
9–20
0–11
12–29
30–37
38–60
0–8
21–26
27–44
Separa las partículas de cal contenidas en el agua (no es necesario en caso del valor de ajuste 0) ...
Abrir la tapa
del depósito.
Sólo antes de la
primera puesta
en marcha del
aparato, verter
aprox. 1 litro de
agua en el
depósito de sal.
Rellenar a continuación una cantidad
máx. de 1,5 kg de
sal en el depósito
(¡no poner nunca
detergente en el
depósito de sal!).
Cerrar la tapa
del depósito de
sal e iniciar el
ciclo de lavado.
Deja la vajilla radiante ... Reponer abrillantador tan pronto como la mirilla del abrillantador se torne clara.
Pulsar en la
marca 1 y abrir
la tapa 2.
Rellenar el
abrillantador.
Cerrar hasta
que enclave.
¡CLAC!
Mayor grado de suciedad, más detergente ...
Abrir la tapa en
caso necesario
(presionando el
pasador)
¡Atención!
Los productos combinados
no son adecuados para
todos los programas de
lavado. ¡Obsérvense las
indicaciones correspondientes del fabricante!
Rellenar el
detergente.
Cerrar la tapa
y presionarla,
hasta que
enclave.
¡PLOP!
Rápido, económico o intensivo
En este cuadro sinóptico de los programas de lavado se muestra
el máximo número de programas posible. El número de programas
de lavado concreto de su lavavajillas figura en el correspondiente
cuadro de mandos del aparato.
Los consumos reseñados son valores obtenidos en laboratorio
según la norma europea EN 50542, pudiendo producirse
divergencias respecto a los valores registrados durante
la aplicación práctica del aparato.
Cuadro de programas
103
1,40
20
155
0,80
13
71
0,70
14
30
0,50
10
20
0,10
4
35_ 50_ 70_ 65_ 40_
Duración en minutos
Consumo de energía en kWh
Consumo de agua en litros
Intensivo Normal Eco Delicado Rápido Prelavado
140
1,35
18
Desarrollo de los programas / Ruidos de lavado
Tras el ciclo de secado la bomba evacúa el agua de la cuba durante aprox. 60 segundos. El programa sólo ha concluido una vez que se ilumina la indicación Fin m
no hay ruidos de lavado
15–35 min
m
Secando
Arranque
Indicación Fin
Ruidos alternativos de lavado y del funcionamiento de la bomba
Lavando / Aclarando
Ejemplo Programa Eco
Cuidado y mantenimiento
Para un lavado perfecto de la vajilla ...
Limpiar la bomba de evacuación *
Filtros ...
controlarlos,
en caso
necesario
limpiarlos
Girar el filtro
cilíndrico
y extraer
el conjunto
de filtros ...
limpiarlos bajo
el grifo de
agua ...
colocarlos
en su sitio ...
enroscar el filtro
cilíndrico
¡PRESTAR
ATENCIÓN
A LA POSICIÓN
DE LA MARCA!
* sólo algunos modelos
– Eliminar el agua acumulada en
el aparato y extraer los filtros
– Desmontar la tapa de la bomba (Torx T20)
– Verificar si se encuentran cuerpos extraños
en la zona del rodete de la bomba
– Colocar y atornillar la tapa en su sitio;
montar asimismo los filtros.
montar asimismo los filtros.
Brazos de
aspersión ...
Eliminar las
obstrucciones
o incrustaciones
de los brazos
de aspersión
Extraer el brazo
aspersor inferior
hacia arriba ...
Desenroscar
el brazo aspersor
superior de su
emplazamiento ...
Limpiarlos bajo el
grifo de agua; utilizar
en caso necesario
un mondadientes
para desobstruir los
inyectores (orificios)
de los brazos ...
encajar el brazo
inferior en su sitio ...
enroscar el brazo
superior en su
emplazamiento
Pequeñas averías de fácil arreglo ...
... vale la pena hacerlo uno mismo!
Avería Posible causa
El aparato no prosigue su
funcionamiento/ se para
durante el ciclo de
funcionamiento
La alimentación (grifo) de agua no está
abierta
La tubería de alimentación está doblada
La alimentación (grifo) de agua está
agarrotada o calcificada
Abrir la alimentación (grifo) de agua.
Instalar la tubería de alimentación de
modo que no esté doblada.
1. Desmontar el grifo de agua.
2. Limpiar el filtro situado en la toma
de agua del aparato.
3. El mínimo caudal de agua, estando
el grifo abierto, deberá ser de 9
litros/min.
En caso de constatarse un caudal
menor, sustituir el grifo.
Forma de subsanarla
En los elementos de
plástico / la vajilla se
producen decoloraciones
Se ha puesto una cantidad de
detergente insuficiente
Las decoloraciones se deben a los
colorantes contenidos en los alimentos
(por ejemplo salsa de tomate)
Tener presente las instrucciones del
fabricante del detergente.
Las decoloraciones no tienen mayores
consecuencias; desaparecen
paulatinamente al cabo de varios ciclos
de lavado.
En la cuba del aparato
queda agua residual
La bomba de evacuación está
obstruida
El programa de lavado no ha
concluido
Limpiar la bomba de evacuación
(véase figura más arriba).
Cerrar la puerta del aparato
y conectarlo Aguardar a que concluya
el programa (la indicación Fin de
programa se ilumina) o interrumpir el
programa en curso (véase el capitulo
Interrumpir un programa en curso).
Avería Posible causa Forma de subsanarla
Se observan manchas blancas
(de cal) en la vajilla, sobre los
vasos aparece un velo turbio
Se observan manchas
blancas (de cal) en la vajilla,
sobre los vasos aparece un
velo turbio (puede eliminarse)
Se observan manchas de
óxido en los cubiertos
Dosificación excesiva / insuficiente del
abrillantador
Los vasos no son apropiados para el
lavado en lavavajillas.
Los cubiertos no tienen suficiente
resistencia contra el óxido
Las hojas cuchillo duras son menos
resistentes al óxido
Óxido ajeno
En caso de velos visibles: Reducir la
dosificación del abrillantador.
En caso de manchas de agua o cal: Aumentar
la dosificación del abrillantador.
Los vasos no son apropiados para el lavado
en lavavajillas.
Utilizar un detergente no agresivo para los
vasos.
Utilizar cubiertos apropiados para
lavado en lavavajillas.
No lavar nunca cubiertos oxidados
en el lavavajillas.
Más detalles figuran en las instrucciones de uso del aparato
Depósitos blancos / los
vasos presentan un
aspecto opaco (no pueden
eliminarse)
Ajuste incorrecto del descalcificador;
Falta sal descalcificadora
Ajustar el descalcificador correctamente,
en función de la dureza del agua local.
Reponer sal descalcificadora.
La vajilla no queda limpia
En la vajilla han quedado
adheridos restos en forma
de arenilla
Las piezas de vajilla han estado en
contacto unas con otras
Se ha puesto una cantidad de detergente
insuficiente
El programa seleccionado no tenía
suficiente intensidad
Los inyectores (orificios) del brazo
de aspersión están obstruidos por restos
de alimento
Los filtros están sucios o no están
colocados correctamente
El movimiento libre de los brazos de
aspersión ha sido obstaculizado por
una pieza de vajilla
Cargar la vajilla según las instrucciones de uso,
procurando que no se produzcan contactos.
Tener presente las instrucciones del fabricante
del detergente.
Seleccionar un programa de lavado de mayor
intensidad.
Limpiar los brazos aspersores (véase más
arriba).
Limpiar los filtros (véase figura más arriba).
Colocar la vajilla de modo que no
se obstaculice el libre movimiento de los
brazos aspersores.
Interrumpir un programa en curso Poner fin a un programa en curso
Cargar correctamente la vajilla en el aparato
Pulsar simultáneamente las dos
teclas marcadas con la leyenda
«Reset» durante aprox. 3 segundos
(RESET).
– Colocar el interruptor principal en la posición
de desconexión.
– Para reanudar el programa, colocar el
interruptor principal en la posición de
conexión.
Desconectar
el aparato
Aguardar aprox.
un minuto hasta que
se ilumine el piloto
de aviso «Fin de programa»
Cargar sólo vajilla apropiada para el lavado en lavavajillas, prestando atención a que
no contenga restos de ceniza, cera, grasa lubricante, pinturas o etiquetas adhesivas;
eliminar grandes restos de mermelada, productos lácteos o alimentos gruesos de la
vajilla antes de introducirla en el lavavajillas). Colocar las piezas de la vajilla según se
indica en las instrucciones de uso del aparato, verificando si los brazos aspersores se
mueven libremente.
