BAAS ZA01 User guide [ml]

BAAS

ORIGINAL

bike parts

•xALEHRLy900045z

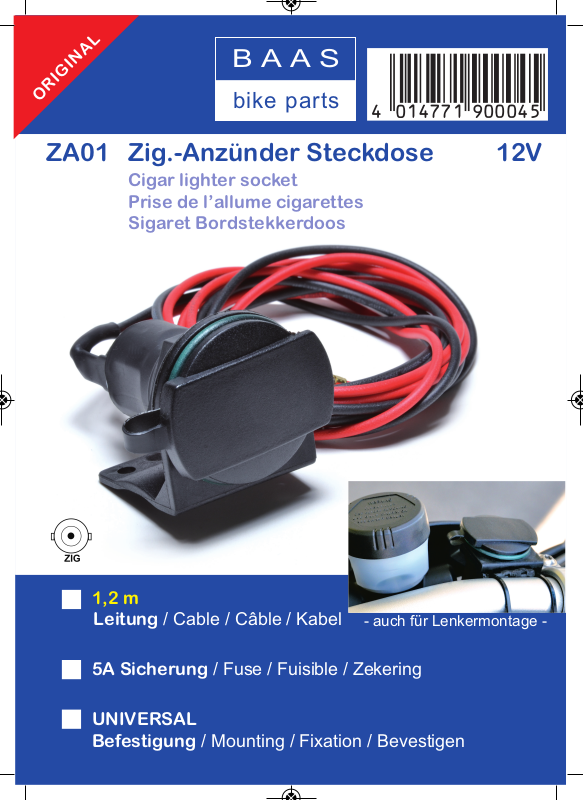

ZA01 Zig.-Anzünder Steckdose 12V

Cigar lighter socket
Prise de l’allume cigarettes
Sigaret Bordstekkerdoos

1,2 m

Leitung / Cable / Câble / Kabel

- auch für Lenkermontage -

5A Sicherung / Fuse / Fuisible / Zekering

UNIVERSAL
Befestigung / Mounting / Fixation / Bevestigen

---------------

#

Universalbefestigung

Universal Mounting
Fixation universal
Universal Bevestigen

Montagehinweis / Tips for Installation / Conseils de montage / Montage

- Zündung aus / geschützten Montageplatz wählen / Kl.Rundloch (Ablauf, Entlüftung nach unten)

- Sicherung im roten Kabel an geschützter Stelle montieren

- Leitungsverlegung: Kein Kontakt zu sich erhitzenden oder bewegenden Teilen

- Batterieanschluß: Schwarze Leitung an Minuspol (-) / rote Leitung an Pluspol (+)

- Ignition off / Look for a hidden mounting place / Small, round socket whole to the bottom side

- Mounting of fuse in a protected place in the red cable

- Cable installation: No contact to hot or moving parts

- Battery connection: Black cord to minus terminal (-), red to plus terminal (+)

- Déclencher l‘allumage / Choisir la place de montage

- Monteur le fusibleá une place protégée dans le câble rouge

- Installation du câble: pas de contact avec des pièces chaudes ou mobiles

- Connection de la batterie: câble noir au pôle négatif (-), rouge au pôle positif (+)

- Ontsteking uit / Bescherming plaats zoeken

- Zekering an de rood Kabel aansluiten

- De kabels zo leggen, dat zij niet door draaiende delen kunnen worden gegrepen

- Kabel swart aan de negatieve pool (-), Kabel rood aan de positieve pool (+) van de accu aansluieten

Sicherung / Fuse / Fuisible / Zekering

rot

red

rouge

rood

Geschützter Einbau

Hidden mounting place
Choisir la place de montage
Bescherming plaats

BAAS

bike parts

Made in Germany

www.baas-parts.de
