Axor AXOR1004 Installation & Assembly

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

Starck

10882xx1

Uno

38882xx1

Citterio

39882xx1

Montreux

16883xx1

Citterio

39883xx1

Montreux

16882xx1

English Français

Technical Information

Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*

*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.

Installation Considerations

• For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.

• Please read over these instructions thoroughly before
beginning installation. Make sure that you have all
tools and supplies needed to complete the installation.

• To prevent scald injury, the maximum output
temperature of the shower mixing valve (not included)
must be no higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher than
112° F.

• Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a safe
place. The receipt is required should it be necessary to
request warranty parts.

Données techniques

Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.5 GPM

* Vous devez connaître et respecter tous les codes de plom­berie locaux applicables pour le réglage de la température
du chauffe-eau.

À prendre en considération pour
l’installation

• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.

• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.

• Pour empêcher des blessures par ébouillantement, la
température de sortie maximale du robinet de douche
ne doit pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de douche
ne doit pas excéder 112°F.

• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.

2

Español

Datos tecnicos

Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo 1.5 GPM

*Debe conocer y cumplir todos los códigos locales apli­cables para ajustar la temperatura del calentador de agua.

Consideraciones para la instalación

• Para obtener mejores resultados, la instalación debe
estar a cargo de un plomero profesional matriculado.

• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener las
herramientas y los insumos necesarios para completar
la instalación.

• Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder los
120°F. En Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe exceder los
112°F.

• Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en
lugar seguro. El recibo se requiere en caso de ser
necesario solicitar piezas bajo garantía.

Tools Required / Outiles Utiles /
Herramientas Útiles

25 mm
19 mm

This unit meets or exceeds the following:

• ASME A112.18.1

• CSA B125.1

• Listed by IAPMO for use in the US
and Canada

3

Starck

10882xx1

Uno

38882xx1

3⅜"

3¾"

2⅜"

Citterio

39882xx1

2⅜"

Montreux

16883xx1

½" NPT

½" NPT

G½

G½

4⅞"

Citterio

39883xx1

Montreux

16882xx1

2⅜"

2⅜"

½" NPT

½" NPT

G½

4⅞"

G½

2⅜"

½" NPT

G½

4½"

2⅞"

2⅜"

½" NPT

4½"

G½

4

Installation / Installation / Instalación

⁷⁄₁₆"

1 2

2

1

25 mm

English Français Español

3

This unit requires a ½" NPT male
nipple, extending ⁷⁄₁₆" outside the
surface of the finished wall.

Seal the wall around
the nipple with
waterproof sealant.

Failure to seal the
wall can lead to
water damage.

Wrap the nipple with plumbers'
thread tape.

Push the support over the nipple.

Screw the elbow onto the nipple.

Cette pièce nécessite un raccord
mâle NPT de ½ po dépassant de
⁷⁄₁₆ po à l’extérieur de la surface
du mur fini.

Scellez le mur autour
de raccord fileté à
l'aide d'un agent
d’étanchéité.

Si le mur n’est pas
scellé, l’eau pourrait
éventuellement
causer des
dommages.

Enveloppez le raccord fileté avec
du ruban de plombier.

Installez le support.

Installez le coude.

Esta unidad requiere de niple ma­cho NPT de ½", que sobresalga
⁷⁄₁₆" de la superficie de la pared
terminada.

Selle la pared
alrededor del niple
con un sellador
impermeable.

Si no se sella la
pared, pueden
producirse daños por
acción del agua.

Envuelva el niple con cinta de
plomero.

Instale el soporte.

Instale el codo.

5

Axor Uno

3 1

2

English

Slide the cover over the elbow and
snap into place on the support.

Install the hose adapter.

Axor Uno only:

Push the snap connector onto the
cartridge stem.

Install the screw. Tighten it by
hand 3 complete turns.

1

19 mm

Français Español

Installez la douille.

Installez l'adaptadeur.

Axor Uno seulement:

Installez le connecteur à
encliqueter.

Installez la vis, mais serrez-la à
la main en faisant seulement trois
tours.

Instale el casquillo.

Instale el adaptador.

Axor Uno solamente:

Instale el conector a presión.

Instale el tornillo, pero apriételo a
mano sólo tres vueltas.

3x

6

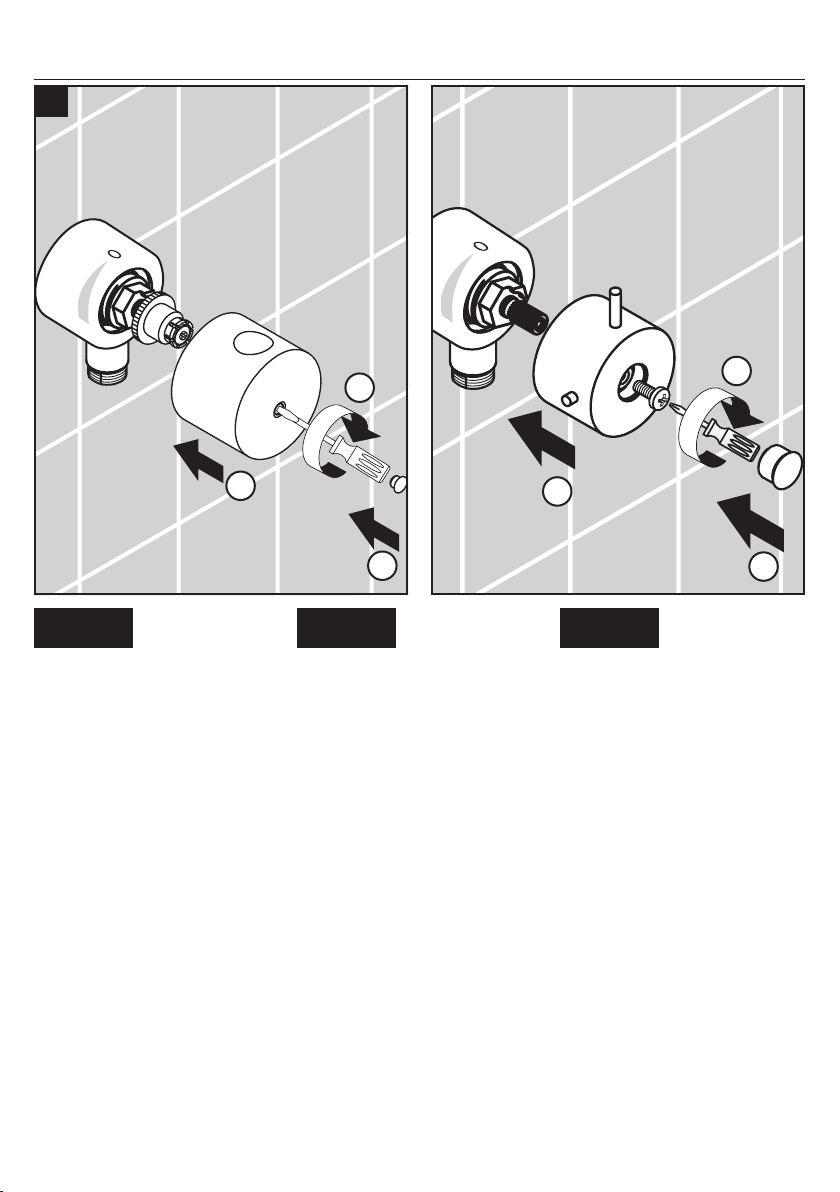

Axor Uno Axor Starck

2

2

1

1

3

English Français Español

Push the handle over the snap
connector.

Finish tightening the screw.

Install the screw cover.

Axor Starck only:

Push the handle onto the stem.

Tighten the screw.

Install the screw cover.

Poussez la poignée sur le con­necteur à encliqueter.

Serrez la vis.

Installez le cache-vis.

Axor Starck seulement:

Poussez la poignée sur l’arbre.

Serrez la vis.

Installez le cache-vis.

Coloque la manija sobre el conec­tor a presión.

Apriete el tornillo. Instale la tapa
del tornillo.

Axor Starck solamente:

Coloque la manija a presión en
el eje.

Apriete el tornillo.

Instale la tapa del tornillo.

2

3

7

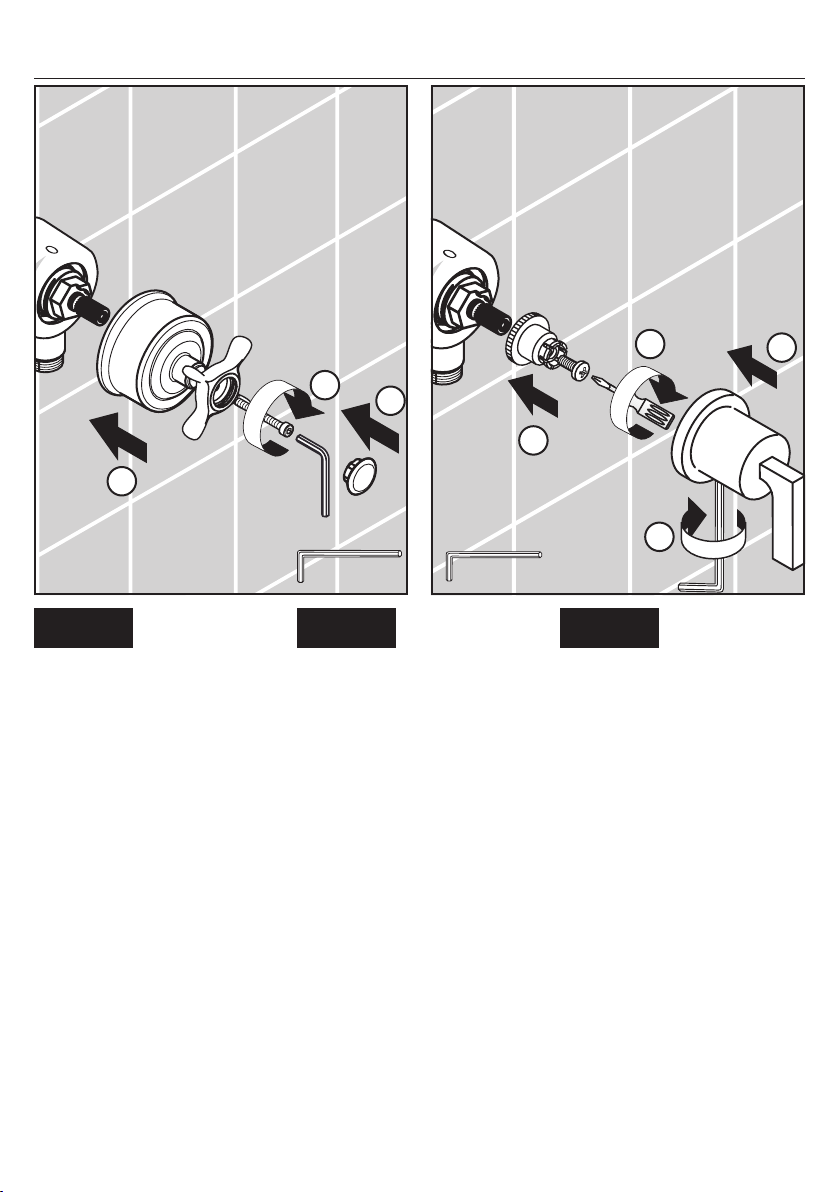

Axor Montreux Axor Citterio

1

English

Axor Montreux only:

Push the handle onto the stem.

Tighten the screw.

Install the screw cover.

Axor Citterio only:

Install the snap connector.

Tighten the screw.

Push the handle over the snap
connector.

Tighten the handle screw.

2

3

1

2.5 mm

2 mm

Français Español

Axor Montreux seulement:

Poussez la poignée sur l’arbre.

Serrez la vis.

Installez le cache-vis.

Axor Citterio seulement:

Installez le connecteur à encli­queter et la vis.

Installez la poignée.

Serrez la vis.

Axor Montreux solamente:

Coloque la manija a presión en
el eje.

Apriete el tornillo.

Instale la tapa del tornillo.

Axor Citterio solamente:

Instale el conector a presión y el
tornillo.

Instale la manija.

Apriete el tornillo.

2

3

4

8

Replacement Parts / Pièces détachées / Repuestos

98557xx0

94184000

94074000

38993xx1

96350000

96240xx0

94184001

10993xx1

96541001

96504xx1

94184000

39993xx1

16593xx1

xx = Colors / Couleurs / Acabados

00 = Chrome
62 = Oil Rub Bronze
82 = Brushed Nickel
83 = Polished Nickel

97987000

39995xx1

97987000

16693xx1

9

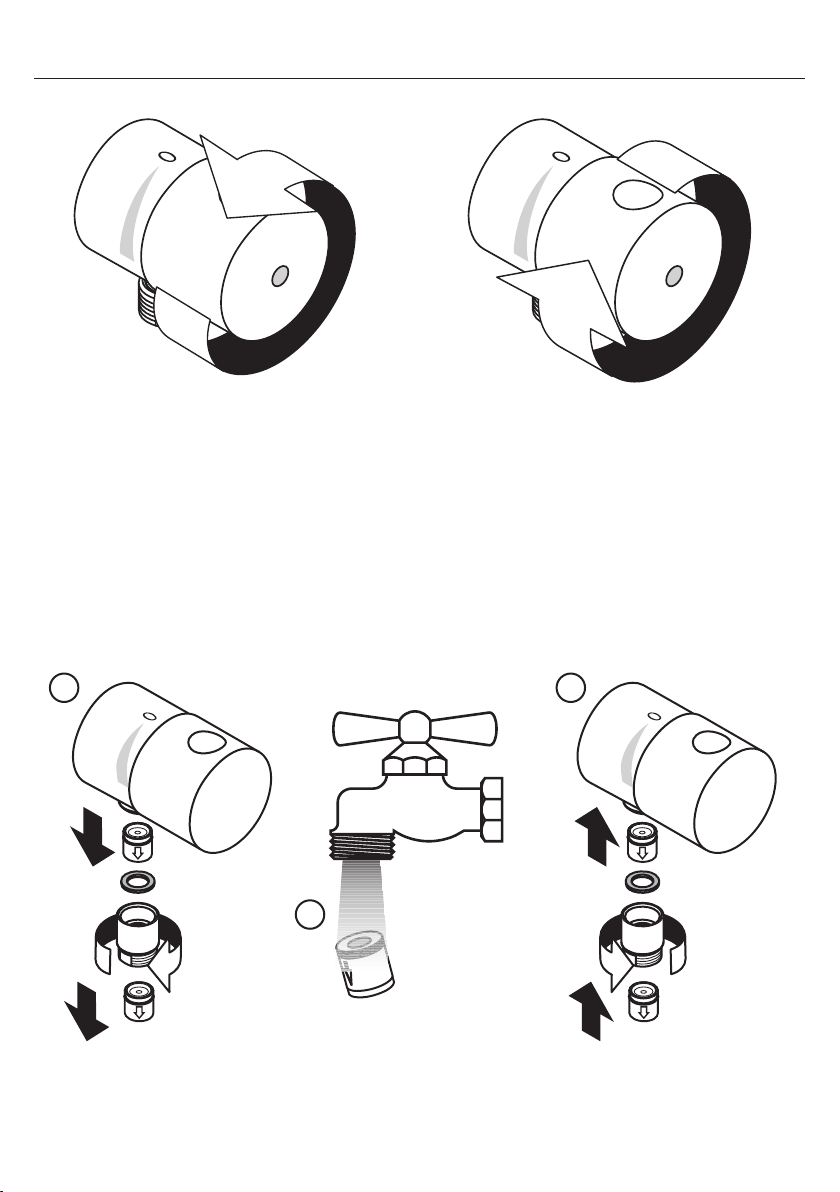

User Instructions / Instructions de service / Manejo

on
ouvert
abierto

Maintenance / Entretien / Mantenimiento

off
fermé
cerrado

10

1

3

2

Cleaning Recommendation for Hansgrohe Products

Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of
it.

For best results:

• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.

• Select a cleaning agent specifically intended for the type of product.

• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:

 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.

• Always follow the instructions provided by the manufacturer of the cleaning agent.

• Do not mix cleaning agents, unless directed by the manufacturer.

• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When

using spray cleaners, spray the cleaner onto a soft cloth or sponge.

• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.

Important

• Residue from soaps, shampoos, hair dye, and other toiletries and cosmetics can cause damage. Rinse the product with
clean water after each use.

• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.

• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may damage
the product.

• Damage to the product caused by improper care or the use of improper cleaning agents is not

covered by the warranty.

• If a component of the product is damaged, replace it, as there is risk of injury.

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter
d'endommager le produit, il est nécessaire d'en prendre soin.

Pour de meilleurs résultats :

• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est néces­saire.

• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.

• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :

 Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide

acétique.

 Les poudres de nettoyage, les tampons ou les brosses abrasives.
 Les nettoyeurs à vapeur.
 Les produits de nettoyage « sans rinçage ».

• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

11

• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et
les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur
un chiffon ou une éponge douce.

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux,

parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre

après chaque utilisation.

• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de
tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.

• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble

sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.

• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de net­toyage inadéquats ne sont pas couverts par la garantie.

• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.

Recomendación de limpieza para los productos de Hansgrohe

Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que
tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.

Para obtener mejores resultados:

• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.

• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.

• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:

 Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
 Polvos, paños o cepillos de limpieza abrasivos.
 Limpiadores a vapor
 Agentes de limpieza "sin enjuague”.

• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.

• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.

• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espacios y
causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.

• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de la
limpieza.

Importante

• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes, lociones de

afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua limpia después de

cada uso.

• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios. En­juague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.

• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En un

armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.

• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecuados no
están cubiertos por la garantía.

• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.

12

Limited Consumer Warranty

This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to
Hansgrohe products that are purchased by a consumer in the United States or Canada after March 1, 1996, and installed in either the United
States or in Canada.

WHO IS COVERED BY THE WARRANTY

This warranty extends to the original purchaser only. This warranty is non-transferable.

WHAT IS COVERED BY THE WARRANTY

The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workmanship
as follows:

Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves defective
because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable
to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe may elect to refund the purchase
price in exchange for the return of the product.

LENGTH OF WARRANTY

Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two sentences. If you are a
consumer who purchased the product for use primarily for personal, family or household purposes, this warranty extends for as long as you
own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other purpose,
including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial prod­ucts, and (ii) for 5 years, with respect to Axor products.

THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:

A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance, misuse,

abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents or “no-rinse” cleaning products, or the
use of the product in any manner contrary to the product instructions; or (3) conditions in the home such as excessive water pressure or
corrosion.

C. Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service (including but not limited to

proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include replacement filters.

TO OBTAIN WARRANTY PARTS OR INFORMATION

Contact your Hansgrohe retailer, or contact Technical Ser vice at:

Hansgrohe, Inc.

1492 Bluegrass Lakes Parkway

Alpharetta, GA 30004

Toll-free 800-334-0455

In requesting warranty service, you will need to provide:

1 The sales receipt or other evidence of the date and place of purchase.

2. A description of the problem.

3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:

Hansgrohe, Inc.

1492 Bluegrass Lakes Parkway

Alpharetta, GA 30004

Toll-free 800-334-0455

When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.

13

Exclusions and Limitations

REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES,REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER
THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.HANSGROHE NEITHER ASSUMES NOR AUTHORIZES
ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.

HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL,SPECIAL
OR CONSEQUENTIAL DAMAGES,ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY
(INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).

Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not ap­ply to you. This warranty gives you specific legal rights,and you may also have other rights that vary from state to state.

TO THE EXTENT PERMITTED BY LAW,ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE,ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.

Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply to you.

You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in
court against us under the Magnuson-Moss Warranty Act.

PRODUCT INSTRUCTIONS AND QUESTIONS

Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to installing,
always carefully study the enclosed instructions on the proper installation and the care and maintenance of this product. If you have ques­tions at any time about the use, installation or performance of your Hansgrohe product, or this warranty, please write us or call us toll-free at
800-334-0455.

14

15

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004

Tel. [phone] • Fax [phone]

www.hansgrohe-usa.com

US - Installation Instructions • Part No. 90867812 • Revised 08/2014
