AXIS M7014 installation Guide

Download
安装指南
AXIS M7014 视频编码器
AXIS M7010 视频编码器
中文
关于本文档
Korea
-
本文档包含网络安装 AXIS M7014/M7010 说明。安 装该产品时，拥有网络经验将会有一定的帮助。
法律考虑事项
视频和音频监视可能会受法律限制，各个国家 / 地区 的法律会有所不同。如将本产品用于监控目的，需 要先检查是否符合你所在区域内的法律规定。 本产品包括一个 （1） H.264 解码器许可证和一个
（1） AAC 许可证。若要购买更多许可证，请与您的
分销商联系。
电磁兼容性 (EMC)
（可通过关闭和打开设备进行确定），建议用户尝试
USA - 设备经过测试，证明符合 FCC 规则第 15 部
分 B 分部针对 B类计算设备的限制，这些限制旨在 针对该设备在商业环境下运行时的有害干扰提供合 理防护。在住宅区操作此设备可能会造成干扰，在 此情形下，用户需自行付费采取必要措施纠正干扰。
加拿大 - 本 B 类数字装置符合加拿大 I CES-003。 欧洲 - 该数字设备符合 EN55022 限制 B 的辐
射要求，并且满足 EN55024 住宅和商用工业豁免要 求。
日本 - 根据信息技术设备电磁干扰控制委员会
（VCCI）标准，该设备为 B 类产品。如果您在家庭
澳大利亚 - 本电子设备符合无线电通信 （电磁兼
容性）标准 AS/NZS CISPR22。
安全问题
该产品旨在接收外部电源供电。这种供电符合 EN 60 950-1 的安全极低电压及有限电源的安全性要 求。
设备改造
必须严格按照用户文档中给出的说明安装和使用本 设备。本设备不含用户可维修的部件。未经授权的 设备更改或改造将使所有适用的法律认证和认可无 效。
责任
本文档在制作时已力求审慎。如发现任何不准确的 内容或遗漏，请及时告知您当地的安讯士办事处。 安讯士网络通信有限公司不承诺对任何技术或印刷 错误承担责任，并保留对产品及文档进行变更的权 利，恕不另行通知。安讯士网络通信有限公司不对 本文档中包含的材料做出任何形式的担保，包括但 不限于为特定目的而对适销性和适用性做出的暗示 担保。安讯士网络通信有限公司对于与该材料的提 供、执行或使用相关的偶然或间接损坏不承担任何 责任，也不负责。
RoHS
该产品既符合欧洲 RoHS 指令 2002/95/EC， 又符合中国 RoHS 法规 ACPEIP。
WEEE 指令
欧盟已针对废弃电气电子设备颁布了 2002/96/EC 指令 （WEEE 指令）。该指令 适用于欧盟成员国。 该产品上的 WEEE 标记 （见右侧）或其文 档指示该产品不得与生活垃圾一起处理。 为防止对人类健康和 / 或环境造成可能的伤害，该产 品必须在经过认可且对环境安全的再循环过程中进 行处理。有关如何正确处理该产品的进一步信息， 请与产品供应商或您所在区域负责垃圾处理的当地 机构联系。 商业用户应与产品供应商联系，以获得有关如何正 确处理该产品的信息。该产品不应与其他商业垃圾 混在一起。有关详细信息，请访问 www.axis.com/techsup/commercial waste。
支持
如果您需要任何技术帮助，请与您的安讯士分销商 联系。如果不能立即回答您的问题，分销商将会通 过适当的渠道上报您的疑问，从而确保得到快速响 应。如果连接到互联网，您可以：
• 下载用户文档和固件更新
• 在常见问题数据库中查找已解决问题的答复。按产
品、类别或词组搜索。
• 通过登录到您的个人支持区域，向安讯士支持人员
报告问题。
AXIS M7014/M7010 使用 3.0V CR2032 锂电池，有 关其他问题，请参见第第 3 页页。

安全防护

安装该产品前请仔细通读该安装指南。请保管好安装指南以供以后查阅。
警告 !
• 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。
• 安讯士产品应存放在干燥通风的环境中。
• 应避免对安讯士产品造成振动、冲撞或重压，并不得将该摄像机安装于不稳固的支架，或易振
动的不稳定表面或墙面上，否则容易对产品造成损坏。
• 安装安讯士产品时，请使用手工工具，电气工具或过度用力可能对产品造成损坏。
• 请勿使用化学制剂、腐蚀性制剂或气雾性清洁剂。清洁时可使用潮湿抹布。
• 所用配件必须符合该产品的技术规格要求。可由安讯士或第三方供应商提供。
• 必须使用安讯士提供或推荐的零件。
• 请勿试图自己修理该产品，维修事务请联系安讯士或您的安讯士分销商。
重要提示！
• 使用该安讯士产品必须符合当地法律法规要求。
电池更换
该安讯士产品使用 3.0V CR2032 锂电池为内部实时时钟 （RTC）供电。正常情况下，该电池可至 少使用 5 年。电池电量不足将影响 RTC 运行，导致其在每次开机时重置。电池需要更换时会出现 提示消息。如非需要请勿更换电池！
电池必须更换时，请联系 www.axis.com/techsup 寻求帮助。
• 电池更换不当将引发爆炸危险。
• 请务必按照制造商推荐使用相同或等效电池进行更换。
• 请按照厂商说明处理废旧电池。
中文
AXIS M7014/M7010 安装指南 第 5 页
重要 ! 使用本产品时必须遵守当地 法律和法规。
AXIS M7014/M7010 视频编码器
安装指南
本安装指南可帮助您在网络上安装 AXIS M7014/M7010 视频编码器。有关使用该产品的 其他信息，请参见 “用户手册”，见随附 CD 或 www.axis.com。
安装步骤
根据下面的步骤在您所在的局域网 （LAN）上安装 AXIS M7014/M7010：
1. 对照下表查看包装内容。
2. 硬件概览。参见第 6 页。
3. 硬件安装。参见第 7 页。
4. 分配 IP 地址。参见第 9 页。
5. 密码设置。参见第 12 页。

包装内容

项目 型号 / 种类 / 备注
安讯士视频编码器型号
电源适配器型号 AXIS M7014：PS-K
安装套件
CD
印刷资料 AXIS M7014/M7010 安装指南 （本文档）
AXIS M7014 AXIS M7010
AXIS M7010：PS-K
AXIS M7014
•4 个螺钉和 4 个栓塞，用于将编码器安装到水泥墙面。
AXIS M7010
•8 个螺钉 （用于安装在支架上）
•2 个安装支架
•4 个 M6x20 螺钉，用于机架安装
AXIS M7014/M7010
•4 个表面防护垫
• 端子连接器 （RS-485/RS-422：2 个 2 针连接器用于 AXIS M7014 ； 8 个 2 针连接器用于 AXIS M7010，电
源：2 针连接器）
安讯士网络视频产品 CD，包括产品文档、安装工具以及其他软件
安讯士保修单
中文
第 6 页 AXIS M7014/M7010 安装指南
安装孔
电源、状态和网络
LED 指示器用于
电源连接器
RS-485/ RS-422 连接器
控制按钮
microSD 内存 卡插槽
视频输入连接器
正视图 后视图
网络连接器 （PoE）
1
AXIS M7010
Video Encoder
2
3
4
1
NET
STAT
PWR
1 1 12 2 2
3 3 3
4 4 4
2
3
4
NET
STAT
PWR
NET
STAT
PWR
NET
STAT
PWR
AXIS M7010
- 正视图
视频输入连接器
1 组 2 组 3 组 4 组
（4 个视频输入连接器）
LED 指示器
PoE
MEM ORY CARD
- +
RX/TX
RS-485/422
PW R
4
PoE PoE PoE
RS-485/422 RS-485/422 RS-485/422
MEM ORY CARD
MEM ORY CARD
MEM ORY CARD
3 2 1
TX R X/TX RX/TX R X/TXTX T X TX
AXIS M7010 - 后视图
网络连接器（PoE）
控制按钮
RS-485/ RS-422
microSD 卡插槽
电源连接器
连接器

硬件概览

AXIS M7014
尺寸
AXIS M7014
高 x 宽 x 深 = 37x109x172 重量 = 570g (1.27 lbs)
AXIS M7010
高 x 宽 x 深 = 45x440x165 重量 = 2540g (5.82 lbs)
AXIS M7014/M7010 安装指南 第 7 页
墙壁安装式 AXIS M7010 机架安装式 AXIS M7010
1 组
2 组 3 组
4 组
机架安装时的支架位置
支架
墙体安装时的支架位置
此面朝上
此面朝上
安装支架
此面朝上

硬件安装

注意！
AXIS M7014/M7010 的外壳未核准在室外使用 - 只能在室内环境中安装此产品。
注：
• AXIS M7014/M7010 可简单放置于水平表面或安装固定。安装指示见下。
• 取出防护垫，将其放置于视频编码器的下方，以防止视频编码器与其放置面被刮伤。
安装视频编码器 （AXIS M7014）
该视频编码器还随附了一个安装套件，内含螺钉和栓塞以供将该视频编码器安装到水泥 墙面：
1. 将视频编码器紧贴水泥墙面放置，在四个安装孔处做好标记 （请参阅第 第 6 页页图 片）。
2. 钻安装孔 （4 个）。
3. 在墙体中插入所提供的栓塞，用螺钉将视频编码器固定在墙体上。
安装视频编码器 （AXIS M7010）
视频编码器随附的安装套件包含托架和螺钉。可将该设备安装在机架或墙面上。
在拿去 4 个已有螺钉后，将视频编码器的安装支架以适合安装的角度放置在 标准 1U 19 英寸机架上或墙壁上。
中文
位。
注： 取决于视频编码器安装于机架或墙体，各支架应以合适的角度安装在视频编码器恰当的方
第 8 页 AXIS M7014/M7010 安装指南
安装于墙体
1. 将视频编码器安上支架，然后紧贴墙壁放置，为每个支架标记四个安装孔 （见上 图）。
2. 钻安装孔 （4 个）。
3. 用合适的螺钉将视频编码器安装到墙壁上。
连接线缆
1. 使用屏蔽网线将编码器与网络连接。如使用以太网供电，则请参见下文。
2. 将摄像机与视频输入连接。
3. 若设备使用直流输入供电，则连接所提供的室内电源适配器或外部电源。请参阅下列
内容。
4. 查看 LED 指示器指示情况是否正确。更多详细信息请见第第 16 页页。
该设备可使用直流电输入或以太网供电。
注：
如采用直流电供电，则需将电源与设备背面的电源接口连接。 如采用以太网供电，则需连接一条 PoE 网线。对于 AXIS M7010，则需连接四条 PoE 网线
（每组配备一条）。
AXIS M7014/M7010 安装指南 第 9 页

分配 IP 地址

目前多数网络都有 DHCP 服务器，可自动向连接设备分配 IP 地址。如您的网络没有
DHCP 服务器，则 AXIS M7014 将使用 192.168.0.90 作为默认 IP 地址。
AXIS M7010 将为每组 4 个视频输入连接器设置 4 个不同的 IP 地址。视频编码器上的编 号为各组 （4 个）视频输入连接器的代号。 192.168.0.90 是 1 组的默认 IP 地址，
192.168.0.91 是 2 组的默认 IP 地址 ,192.168.0.92 是 3 组的默认 IP 地址 , 而
192.168.0.93 是 4 组的默认 IP 地址。
AXIS IP Utility and AXIS Camera Management are recommended methods for setting an IP address in Windows. 您可以在此产品附带的安讯士网络视频产品 CD 上找到这些
免费的应用程序，或者可以从 www.axis.com/techsup 下载它们。根据您想要安装的摄像 机数量，选择最适合您的方法。
方法 建议用于 操作系统
AXIS IP Utility 参见第 10 页
AXIS Camera Management
参见第 11 页
单个视频编码器 小规模安装
多个视频编码器 大规模安装 安装于不同的子网
注：
• 如果 IP 地址分配失败，请确保没有防火墙阻止此操作。
• 有关分配或发现 AXIS M7014/M7010 的 IP 地址的其他方法 （例如在其他操作系统中）， 请参 阅第第 14 页页。
Windows
Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista
中文
第 10 页 AXIS M7014/M7010 安装指南
AXIS IP Utility - 单个摄像机 / 小规模安装
AXIS IP Utility 在网络上自动发现并显示网络上的安讯士设备。您还可以通过此应用程序 手动分配静态 IP 地址。
注意运行 AXIS IP Utility 的计算机必须处于同 AXIS M7014/M7010 相同的网段 （物理子 网）。
自动发现
1. 检查 AXIS M7014/M7010 是否已连接到网络，且是否已接通电源。
2. 启动 AXIS IP Utility。
3. 当窗口中中出现 AXIS M7014/M7010 时，双击以打开其主页。 AXIS M7010 出现在窗口中，其四组视频输入中每组均有一个条目。
4. 有关如何设置密码的说明，请参见第 第 12 页 页。
手动设置 IP 地址 （可选）
1. 获取相同网络节段的未使用 IP 地址作为您计算机的 IP 地址。
2. 选择 AXIS M7014 或列表中的一个 AXIS M7010。
3. 单击按钮 Assign new IP address （分配新的 IP 地址）给选定设备并输入 IP 地
址。
4. 单击 Assign （分配） 按钮并按下列说明操作。
5. 单击 Home Page （主页） 按钮，访问视频编码器网页。
6. 有关如何设置密码的指示请见第 12 页。
AXIS M7014/M7010 安装指南 第 11 页
AXIS Camera Management - 多个摄像机 / 大规模安装
AXIS Camera Management 可为多个安讯士视频产品自动查找并设置 IP 地址、显示连 接状态并管理固件升级。
自动发现
1. 检查保证编码器连接到网络，且电源已连接。
2. 启动 AXIS Camera Management。当窗口中出现视频编码器时，双击编码器以打开
其主页。
AXIS M7010 出现在视窗中，其四组视频输入连接器中每组均有一个条目。
3. 有关如何设置密码的指示请见第 12 页。
中文
在单一设备中设置 IP 地址
1. 在 AXIS Camera Management 中选择视频编码器并单 击 Assign IP （分配 IP） 按钮。
2. 选择 Assign the following IP address （分配下列 IP 地址） 并输入该设备将使用的 IP 地址，子网掩码和默 认路由器。
3. 单击 OK （确定） 按钮 .
在多个设备中分配 IP 地址
AXIS Camera Management 通过建议指定范围的 IP 地址 可加快向多个设备分配 IP 地址的过程。
1. 选择要配置的设备 （可选择不同的型号）并单击
Assign IP （分配 IP） 按钮。
2. 选择 Assign the following IP address range （分配
下列 IP 地址范围） 并输入这些设备将使用的 IP 地址范 围，子网掩码和默认路由器。
3. 单击 OK （确定） 按钮 .
第 12 页 AXIS M7014/M7010 安装指南
要通过未加密的连接直接配置密码，请在 此处输入密码。
要创建一个 HTTP 连接，请首先单 击此按钮。

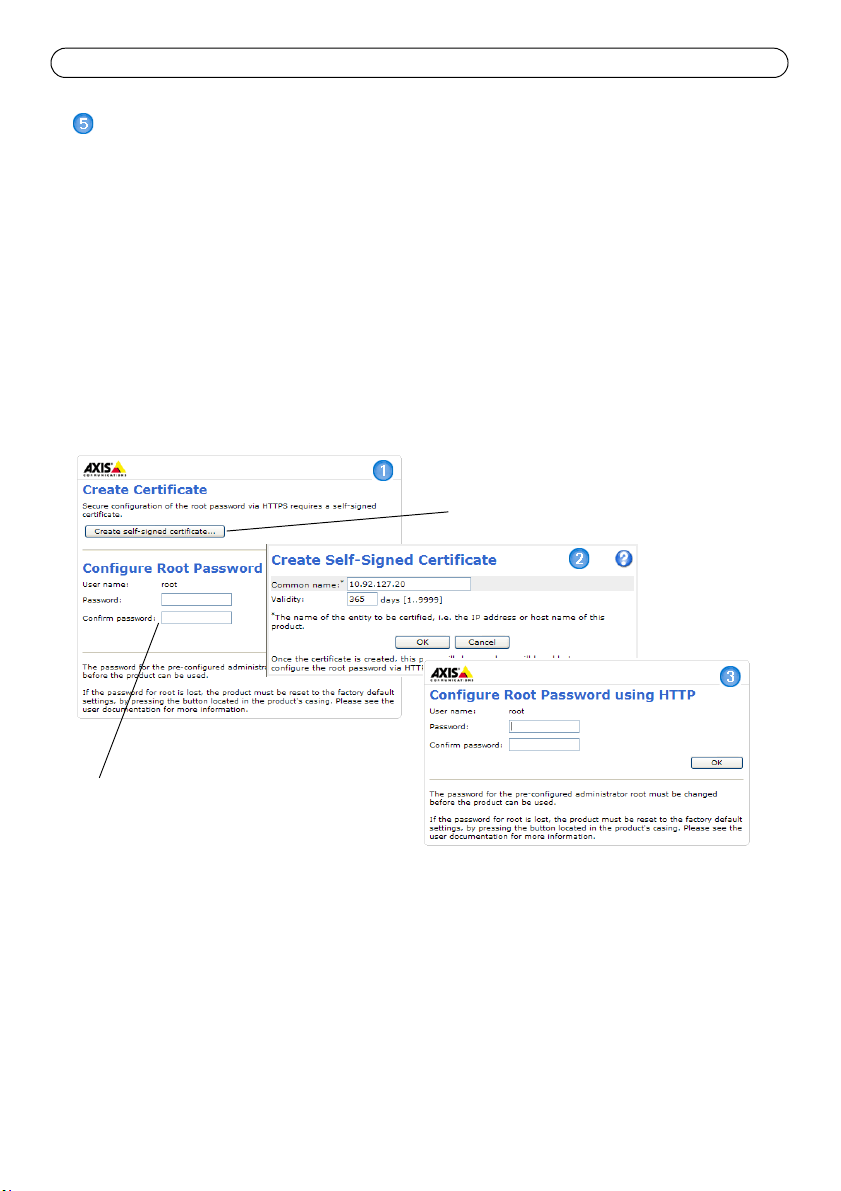

密码设置

要获得对产品的访问权限，必须为默认管理员用户 root 设置密码。此操作是在
Configure Root Password （配置 root 密码）”对话框中完成，首次访问 AXIS M7014/M7010 时会显示该对话框。
为防止在设置 root 密码时发生网络窃听，可通过加密的 HTTPS 连接完成此操作，这需 要 HTTPS 证书 （请参见下面的备注）。
要通过标准 HTTP 连接设置密码，请在下面所示的第一个对话框中直接输入密码。
要通过加密的 HTTP 连接设置密码，请按照以下步骤操作：
1. 单击 Create self-signed certificate （创建自签名证书） 按钮。
2. 提供请求的信息，然后单击 OK （确定） . 创建证书后，便可安全地设置密码。从此 时开始，出入 AXIS M7014/M7010 的所有通信都将得到加密。
3. 输入密码，然后重新输入该密码以确认拼写。单击 OK （确定） . 密码配置完毕。
4. 要登录，请按请求在对话框中输入用户名 “root”。
注：
默认管理员用户名 “root”无法删除。
5. 输入如上设置的密码，然后单击 OK （确定） . 如丢失密码，必须将 AXIS M7014/ M7010 重新恢复为出厂时的默认设置。参见第 17 页。
6. 如果需要，可单击 Yes （是） 安装 AM(AXIS Media Control【安讯士媒体控件】 ), 它 允许在 Internet Explorer 中观看视频流。此时您需要有计算机的管理员权限。

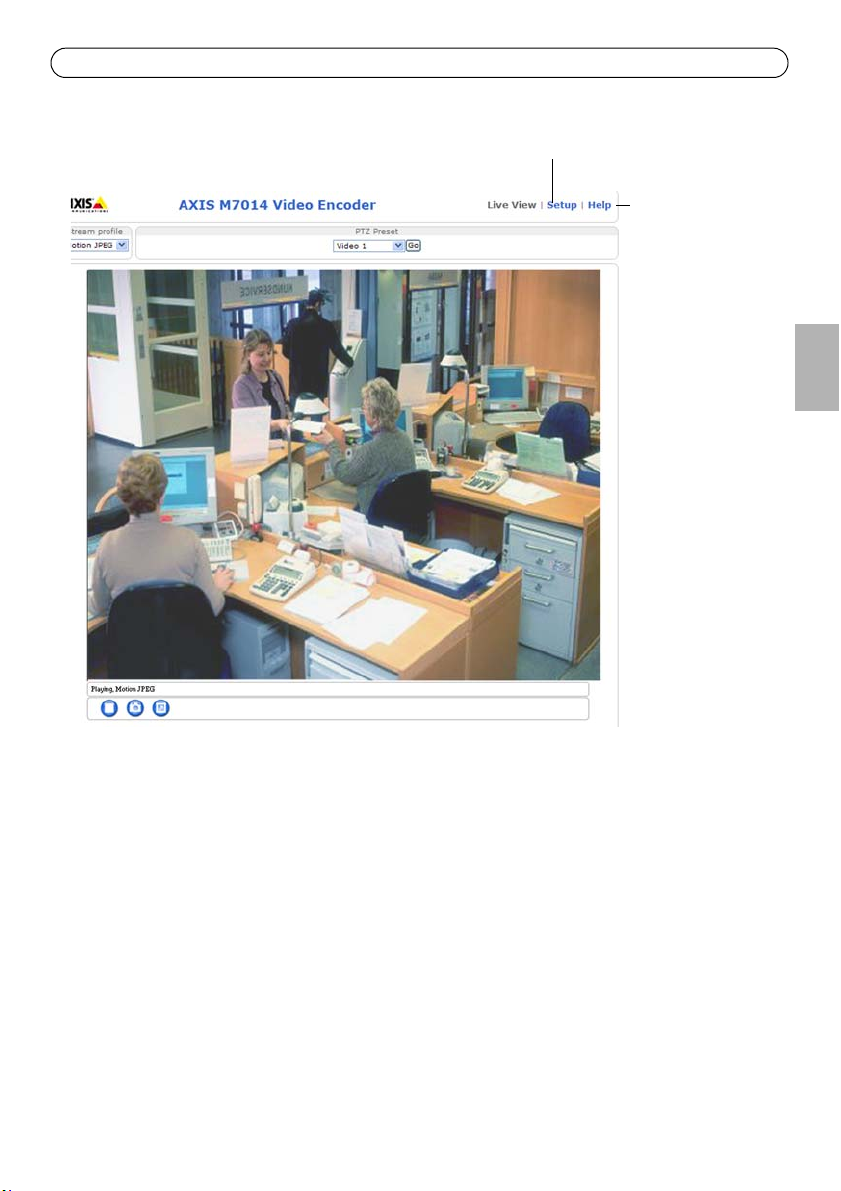

7. AXIS M7014/M7010 的 Live View （实时视图）页面显示出来。（Setup）设置链接
可导向编码器定制菜单。
AXIS M7014/M7010 安装指南 第 13 页
Setup （设置） –提供按要求配置编码器的所有工 具。
Help （帮助） – 显 示编码器使用的在 线帮助。
中文
注：
• HTTPS(SSL 超文本传输协议 ) 是用于对网页浏览器和服务器间流量进行加密的协议。 HTTPS 证书对信息的加密交换进行管理。
• 默认管理员用户 root 无法被删除。
• 如果丢失或遗忘 root 密码， AXIS M7014/M7010 应被重置为出厂默认设置。参见第 17 页。
第 14 页 AXIS M7014/M7010 安装指南

其他 IP 地址设置方法

下表显示了其他设置或查找 IP 地址的可用方法。默认情况下所有方法均被启用，也可全 部禁用。
操作系统 备注
UPnP
Bonjour
AXIS Dynamic DNS Service
ARP/Ping
查看 DHCP 服务 器管理页面
Windows
MAC OSX
（10.4 或更新版
本）
全部 安讯士的一项免费服务，可让您快速且方便地安装视频编
全部 参见下文。指令必须在将视频编码器连接到电源后两分钟
全部 要查看网络 DHCP 服务器的管理页面，请查阅服务器文
使用 ARP/Ping 设置 IP 地址
1. 获取计算机所连接网络节段内的一个空闲静态 IP 地址
2. 找到序列号 （S/N）或 AXIS M7014/M7010 标签上的编号。
3. 打开您计算机上的命令提示并输入下列命令：
在计算机上启用时，会自动检测视频编码器并将其添加到
“我的网络位置”。
适用于支持 Bonjour 的浏览器。在浏览器 （如：Safari） 中导航到 Bonjour 书签，然后单击相应链接以访问视频编 码器的网页。
码器。需要不使用 HTTP 代理的互联网连接。有关更多信 息，请访问 www.axiscam.net。
内发出。
档。
Windows syntax
arp -s <IP 地址 > < 序列号 > ping -l 408 -t <IP 地址 >
UNIX/Linux/Mac syntax
arp -s <IP 地址 > < 序列号 > temp ping -s 408 <IP 地址 >
Windows 示例
arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
UNIX/Linux/Mac 示例
arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125
4. 检查确保网线连接到 AXIS M7014/M7010 然后启动 / 重启 AXIS M7014/M7010, M7010，断开重连电源。如使用以太网供电，通过断开并重连网线启动 / 重启 AXIS M7014/M7010。
5. 看到 “Reply from 192.168.0.125:...”或类似信息时关闭命令提示。
6. 在浏览器中，在位置 / 地址字段内键入 http://<IP 地址 >，并按下 Enter 键。
注：
• 在 Windows 中打开命令提示：从开始菜单中选择运行，并键入 cmd。单击 “OK （确定）”。
• 要在 Mac OS X 中使用 ARP 命令，可使用 Application > Utilities 中的 Terminal utility。
AXIS M7014/M7010 安装指南 第 15 页
1
2
RS-485/422
RX/TX
1 2 3 4
T X

设备连接器

网络连接器 - RJ-45 以太网连接器。支持以太网供电 3 级 - 最大功率 12.95W。建议使用 屏蔽电缆。
电源输入连接器 - 2 针端子用于所提供的电源适配器或外部电源的电源输 入。
外部电源的选择包括：
1. 安讯士提供的 PS-K P/N 34987 （AXIS M7014）。
2. 安讯士提供的 PS-K P/N 42118 （AXIS M7010）。
3. 外部 8-20 V DC 有限电源，最大输出电流 5A。
功能 针脚数量 说明
GND 1
直流电源
2
接地 电源输入 8-20V DC 最大功率 7W (AXIS M7014) 最大功率 28W (AXIS M7010)
RS-485/ RS-422 连接器 - 两个用于 RS-485/RS-422 系列接口的 2 针端子，可用于控制 辅助设备，如 PTZ 设备。
RS-485/RS-422 系列端口可配置为支持：
RS-485/422
• 双线 RS-485 半双工
• 四线 RS-485 全双工
• 双线 RS-422 单工
RX/TX
• 四线 RS-485 全双工点对点通信
功能 针脚备注
RS-485/RS-422 RX/TX A 1
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3
RS-485/RS-422 TX B 4
（RX）用于全双工 RS-485/RS-422 （RX/TX）用于半双工 RS-485
(TX) 用于全双工 RS-485/RS-422
中文
microSD 内存卡插槽 - microSD 内存卡可用于使用可移动存储进行本地录像。
BNC 连接器 - 连接 75 ohm 同轴视频线 （最大值：长 800 英尺 （250 米））。
注： 对于每个视频输入可通过产品网页 Video （视频） > Video Input （视频输入） > Video
第 16 页 AXIS M7014/M7010 安装指南
termination （视频终端）启用 / 停用 75 Ohm 视频终端。出厂默认启用这些端子。当产品 与其他设备并联时，为获得最佳视频质量，建议仅为视频信号链最末位的设备启用终端。
LED 指示器
LED
网络 绿色 常亮表示连接到 100 Mbit/s 网络。闪烁表示网络活动。
状态 绿色 常亮绿色表示正常工作。
电源 绿色 正常运行。
彩色 指示
淡黄色 常亮表示连接到 100 Mbit/s 网络。 闪烁表示网络活动。
熄灭 无网络连接。
淡黄色 在启动、重置为出厂默认设置过程中或在还原设置过程中保持常亮。
红色 缓慢闪烁表示升级失败。
淡黄色 固件升级过程中呈绿色 / 淡黄色闪烁。
AXIS M7014/M7010 安装指南 第 17 页
提示 ! 访问 www.axis.com/techsup 查看是否有面向您 AXIS M7014/M7010 的固件更 新。查看当前安装的固件版本，请见 About （关于）网页。

重置为出厂默认设置

将所有参数 （包括 IP 地址）重置为出厂默认设置：
1. 将 AXIS M7014/M7010, 与电源断开，如使用以太网供电则断开网线。
2. 按住 Control （控制）按钮不放，重新与电源或网线 （使用以太网供电时）连接。
3. 按住 Control （控制）按钮不放，直至状态显示器呈淡黄色闪烁 （这可能最多需要 15 秒时间）。
4. 松开 Control （控制）按钮。当状态指示器显示绿色时 （这可能最多需 1 分钟时
间），此过程完成，视频编码器已完成重置。
5. 使用本文所提供任一方法重新分配 IP 地址。
也可通过 Web 界面对参数进行重置，恢复为初始默认出厂设置。有关更多信息，请参阅 在线帮助或用户手册。

从互联网访问 AXIS M7014/M7010

安装完毕后，便可在局域网 （LAN）中访问 AXIS M7014/M7010。要从互联网访问视频 编码器，需将网络路由器配置为允许进入流量，通常这是在特定端口完成的。
•HTTP端口 （默认端口 80）用于观看和配置
•RTSP端口 （默认端口 554）用于观看 H.264 视频流
请参考您的路由器文件，获得其他说明。有关本主题及其他主题的更多信息，请访问支 持网页 www.axis.com/techsup
中文

其它信息

用户手册请见安讯士网站 www.axis.com 或产品随附的安讯士网络视频产品 CD。
安装指南
AXIS M7014/M7010 网络摄像机
©2011 Axis Communications AB 公司版权所有。
1.0 版
印刷于 October 2011
文件编号 44259
