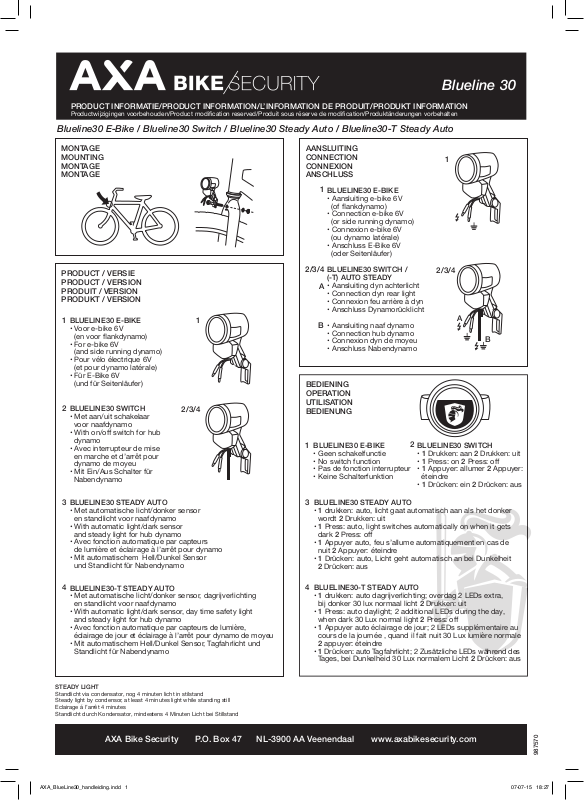

Blueline 30
PRODUCT INFORMATIE/PRODUCT INFORMATION/L’INFORMATION DE PRODUIT/PRODUKT INFORMATION
Productwijzigingen voorbehouden/Product modifi cation reserved/Produit sous réserve de modifi cation/Produktänderungen vorbehalten
Blueline30 E-Bike / Blueline30 Switch / Blueline30 Steady Auto / Blueline30-T Steady Auto
MONTAGE
MOUNTING
MONTAGE
MONTAGE
PRODUCT / VERSIE
PRODUCT / VERSION
PRODUIT / VERSION
PRODUKT / VERSION
1 BLUELINE30 E-BIKE |
1 |
• Voor e-bike 6V |
|
(en voor fl ankdynamo) |
|
• For e-bike 6V |
|
(and side running dynamo) |
|
• Pour vélo électrique 6V |
|
(et pour dynamo latérale) |
|
• Für E-Bike 6V |
|
(und für Seitenläufer) |
|
2 BLUELINE30 SWITCH |
2/3/4 |
• Met aan/uit schakelaar |
|
voor naafdynamo |
|
• With on/o switch for hub |
|
dynamo |
|
• Avec interrupteur de mise en marche et d’arrêt pour dynamo de moyeu
• Mit Ein/Aus Schalter für Nabendynamo
3BLUELINE30 STEADY AUTO
•Met automatische licht/donker sensor en standlicht voor naafdynamo
•With automatic light/dark sensor and steady light for hub dynamo
•Avec fonction automatique par capteurs de lumière et éclairage à l’arrêt pour dynamo
•Mit automatischem Hell/Dunkel Sensor und Standlicht für Nabendynamo
4BLUELINE30-T STEADY AUTO
•Met automatische licht/donker sensor, dagrijverlichting en standlicht voor naafdynamo
•With automatic light/dark sensor, day time safety light and steady light for hub dynamo
•Avec fonction automatique par capteurs de lumière, éclairage de jour et éclairage à l’arrêt pour dynamo de moyeu
•Mit automatischem Hell/Dunkel Sensor, Tagfahrlicht und Standlicht für Nabendynamo
STEADY LIGHT
Standlicht via condensator, nog 4 minuten licht in stilstand
Steady light by condensor, at least 4 minutes light while standing still Eclairage á l’arrêt 4 minutes
Standlicht durch Kondensator, mindestens 4 Minuten Licht bei Stillstand
AANSLUITING
CONNECTION 1
CONNEXION
ANSCHLUSS
1BLUELINE30 E-BIKE
•Aansluiting e-bike 6V (of fl ankdynamo)
•Connection e-bike 6V (or side running dynamo)
•Connexion e-bike 6V (ou dynamo latérale)
•Anschluss E-Bike 6V (oder Seitenläufer)
2/3/4 BLUELINE30 SWITCH / |
2/3/4 |
||
A |
(-T) AUTO STEADY |
|
|
• Aansluiting dyn achterlicht |
|
||
|
• Connection dyn rear light |
|
|
|
• Connexion feu arrière à dyn |
|
|
|
• Anschluss Dynamorücklicht |
A |
|
B |
• Aansluiting naaf dynamo |
||
|
|||
|
• Connection hub dynamo |
B |
|
|
• Connexion dyn de moyeu |
||
|
• Anschluss Nabendynamo |
|
|
BEDIENING
OPERATION
UTILISATION
BEDIENUNG
1 |
BLUELINE30 E-BIKE |
2 |
BLUELINE30 SWITCH |
|
|
• Geen schakelfunctie |
|
• 1 |
Drukken: aan 2 Drukken: uit |
|
• No switch function |
|
• 1 |
Press: on 2 Press: o |
|
• Pas de fonction interrupteur |
• 1 |
Appuyer: allumer 2 Appuyer: |
|
|
• Keine Schalterfunktion |
|
éteindre |
|
|
|
|
• 1 |
Drücken: ein 2 Drücken: aus |
3BLUELINE30 STEADY AUTO
•1 drukken: auto, licht gaat automatisch aan als het donker wordt 2 Drukken: uit
•1 Press: auto, light switches automatically on when it gets dark 2 Press: o
•1 Appuyer auto, feu s’allume automatiquement en cas de nuit 2 Appuyer: éteindre
•1 Drücken: auto, Licht geht automatisch an bei Dunkelheit
2 Drücken: aus
4 BLUELINE30-T STEADY AUTO
• 1 drukken: auto dagrijverlichting; overdag 2 LEDs extra, bij donker 30 lux normaal licht 2 Drukken: uit
• 1 Press: auto daylight; 2 additional LEDs during the day, when dark 30 Lux normal light 2 Press: o
• 1 Appuyer auto éclairage de jour; 2 LEDs supplémentaire au cours de la journée , quand il fait nuit 30 Lux lumière normale 2 appuyer: éteindre
• 1 Drücken: auto Tagfahrlicht; 2 Zusätzliche LEDs während des Tages, bei Dunkelheid 30 Lux normalem Licht 2 Drücken: aus
AXA Bike Security |
P.O. Box 47 NL-3900 AA Veenendaal |
www.axabikesecurity.com |
|
|
|
987570
AXA_BlueLine30_handleiding.indd 1 |
07-07-15 18:27 |
