FRITZ!Box 3270

Einrichten und bedienen

Rechtliche Hinweise

FRITZ!Box WLAN 3270

Diese Dokumentation und die zugehörigen Programme (Software) sind urheberrechtlich geschützt. AVM räumt das nicht ausschließliche Recht ein, die Software zu nutzen, die ausschließlich im Objektcode-Format überlassen wird. Der Lizenznehmer darf von der Software nur eine Vervielfältigung erstellen, die ausschließlich für Sicherungszwecke verwendet werden darf (Sicherungskopie).

AVM behält sich alle Rechte vor, die nicht ausdrücklich eingeräumt werden. Ohne vorheriges schriftliches Einverständnis und außer in den gesetzlich gestatteten Fällen darf diese Dokumentation oder die Software insbesondere weder

• vervielfältigt, verbreitet oder in sonstiger Weise öffentlich zugänglich gemacht werden

• bearbeitet, disassembliert, reverse engineered, übersetzt, dekompiliert oder in sonstiger

Weise ganz oder teilweise geöffnet und in der Folge weder vervielfältigt, verbreitet noch in sonstiger Weise öffentlich zugänglich gemacht werden.

Die Lizenzbestimmungen finden Sie auf der beiliegenden Produkt-CD in der Datei „License.txt“. Diese Dokumentation und die Software wurden mit größter Sorgfalt erstellt und nach dem Stand

der Technik auf Korrektheit überprüft. Für die Qualität, Leistungsfähigkeit sowie Marktgängigkeit des AVM-Produkts zu einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeckten Leistungsumfang abweicht, übernimmt die AVM GmbH weder ausdrücklich noch stillschweigend die Gewähr oder Verantwortung. Der Lizenznehmer trägt alleine das Risiko für Gefahren und Qualitätseinbußen, die sich bei Einsatz des Produkts eventuell ergeben.

Für Schäden, die sich direkt oder indirekt aus dem Gebrauch der Dokumentation oder der Software ergeben sowie für beiläufige Schäden oder Folgeschäden ist AVM nur im Falle des Vorsatzes oder der groben Fahrlässigkeit verantwortlich. Für den Verlust oder die Beschädigung von Hardware oder Software oder Daten infolge direkter oder indirekter Fehler oder Zerstörungen sowie für Kosten (einschließlich Telekommunikationskosten), die im Zusammenhang mit der Dokumentation oder der Software stehen und auf fehlerhafte Installationen, die von AVM nicht vorgenommen wurden, zurückzuführen sind, sind alle Haftungsansprüche ausdrücklich ausgeschlossen.

Die in dieser Dokumentation enthaltenen Informationen und die Software können ohne besondere Ankündigung zum Zwecke des technischen Fortschritts geändert werden.

Wir bieten Ihnen als Hersteller dieses Originalprodukts eine Herstellergarantie. Die Garantiebedingungen finden Sie auf der beiliegenden Produkt-CD in der Datei „Garantie.pdf“ im Ordner „Dokumentation“.

AVM Audiovisuelles Marketing und Computersysteme GmbH Alt-Moabit 95 10559 Berlin DEUTSCHLAND

AVM im Internet: www.avm.de Marken: Soweit nicht anders angegeben, sind alle genannten Markenzeichen gesetzlich ge-

schützte Marken der AVM. Dies gilt insbesondere für Produktnamen und Logos. Microsoft, Windows und das Windows Logo sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Bluetooth ist eine Marke der Bluetooth SIG, Inc. und lizenziert an die AVM GmbH. Alle anderen Produkt- und Firmennamen sind Marken der jeweiligen Inhaber.

AVM Computersysteme Vertriebs GmbH Alt-Moabit 95 10559 Berlin DEUTSCHLAND

FRITZ!Box WLAN 3270 2

Inhaltsverzeichnis

Symbole und Hervorhebungen. . . . . . . . . . . . . . . . . . . . . . 7

I ANSCHLUSS UND BEDIENUNG . . . . . . . . . . . . . . . . . . . . . . 8

1 Sicherheit und Handhabung . . . . . . . . . . . . . . . . . . . . . . . 8

2 FRITZ!Box WLAN 3270. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.1 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.2 Voraussetzungen für den Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3 Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.1 Erste Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.2 Am Strom anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.3 Computer anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.4 Computer am Netzwerkanschluss anschließen . . . . . . . . . . . . . . . . . 17

3.5 Computer kabellos über WLAN anschließen. . . . . . . . . . . . . . . . . . . . 19

3.6 DSL-Anschluss verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4 Öffnen der Benutzeroberfläche . . . . . . . . . . . . . . . . . . . . 24

4.1 Kennwortschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.2 Einstellungen sichern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5 Internetverbindungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5.1 Internetzugang über DSL mit dem Assistenten einrichten. . . . . . . . . 27

5.2 Internetzugang über DSL manuell einrichten . . . . . . . . . . . . . . . . . . . 27

5.3 Internetzugang über Kabelmodem . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5.4 Internetzugang über Mobilfunk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.5 Im Internet surfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

FRITZ!Box WLAN 3270 3

6 USB-Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.1 USB-Geräte anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.2 Zugriff auf USB-Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.3 FRITZ!WLAN USB Stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

6.4 USB-Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

6.5 USB-Drucker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.6 USB-Hub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

6.7 FRITZ!Box USB-Fernanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

6.8 Nutzungshinweise für USB-Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

7 Problembehandlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

7.1 Fehler beim Öffnen der Benutzeroberfläche . . . . . . . . . . . . . . . . . . . . 49

7.2 FRITZ!Box wird vom WLAN-Adapter nicht gefunden . . . . . . . . . . . . . . 55

7.3 WLAN-Verbindung wird nicht aufgebaut . . . . . . . . . . . . . . . . . . . . . . . 57

7.4 IP-Adresse automatisch beziehen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

8 Deinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

8.1 FRITZ!Box vom Computer trennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

8.2 Druckeranschluss deinstallieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

8.3 Programmgruppe deinstallieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

II PRODUKTDETAILS UND WISSENSWERTES . . . . . . . . . . . . 71

1 Produktdetails. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

1.1 Kabel und Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

1.2 AVM-Kleinteileversand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

1.3 Leuchtdioden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

1.4 WLAN-Taster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

1.5 STANDBY-Taster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

1.6 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

1.7 CE-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

1.8 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

FRITZ!Box WLAN 3270 4

2 Wissenswertes: WLAN. . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

2.1 Standards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

2.2 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

2.3 Frequenzbereiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

2.4 WLAN-Reichweite vergrößern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

2.5 WPS (Wi-Fi Protected Setup) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

3 Wissenswertes: Netzwerk. . . . . . . . . . . . . . . . . . . . . . . . . 97

3.1 Netzwerkübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

3.2 UPnP-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

3.3 IP-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

3.4 IP-Adresse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

3.5 DHCP-Server . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

3.6 Netzwerkeinstellungen ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

4 Wissenswertes: VPN (Virtual Private Network) . . . . . . . 104

4.1 Was ist VPN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

4.2 Sicherheit durch ein VPN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

4.3 Tunneltechnologie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

4.4 Zusatzprogramme für VPN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

5 Wissenswertes: Bandbreitenmanagement . . . . . . . . . . 109

5.1 Priorisierung von Netzwerkanwendungen und Netzwerkgeräten . . 109

6 Weitere Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

6.1 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

6.2 Energiemonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

6.3 Push-Service-Mail. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

6.4 Nachtschaltung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

7 Wegweiser Kundenservice . . . . . . . . . . . . . . . . . . . . . . . 116

7.1 Dokumentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

7.2 Informationen im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

7.3 Updates und Programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

7.4 Unterstützung durch das Service-Team. . . . . . . . . . . . . . . . . . . . . . . 118

FRITZ!Box WLAN 3270 5

Glossar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Stichwortverzeichnis. . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

FRITZ!Box WLAN 3270 6

Symbole und Hervorhebungen

Dieses Symbol weist auf nützliche Hinweise hin, die Ihnen die Arbeit mit der FRITZ!Box erleichtern.

Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen zu vermeiden.

Nachfolgend finden Sie einen Überblick über die in diesem Handbuch verwendeten Hervorhebungen:

Hervorhebung Funktion Beispiele

Anführungszeichen Tasten

unterstrichene Schrift Texteingabe fritz.box

spitze Klammern Platzhalter <NSt> fett Betonung Drücken Sie nicht auf

Schaltflächen

Registerkarten

Menüs

Befehle

Pfadangaben

Dateinamen

„F1“-Taste

„Hilfe“

„Erweitert“

„Bearbeiten/Einfügen“

„Kopieren“

„C:/Eigene Dateien“

„Dokumentation“

die Schaltfläche...

FRITZ!Box WLAN 3270 7

I ANSCHLUSS UND BEDIENUNG

1 Sicherheit und Handhabung

Was es zu beachten gilt

Sicherheits-

hinweise

Handhabung der

FRITZ!Box

Beachten Sie beim Umgang mit der FRITZ!Box WLAN 3270 folgende Sicherheitshinweise, um sich selbst und die FRITZ!Box vor Schäden zu bewahren.

• Installieren Sie die FRITZ!Box nicht während eines

Gewitters.

• Trennen Sie während eines Gewitters die FRITZ!Box

vom Stromnetz.

• Lassen Sie keine Flüssigkeit in das Innere der

FRITZ!Box eindringen, da elektrische Schläge oder Kurzschlüsse die Folge sein können.

• FRITZ!Box ist nur für die Verwendung innerhalb von

Gebäuden vorgesehen.

• Öffnen Sie das Gehäuse der FRITZ!Box nicht. Durch

unbefugtes Öffnen und unsachgemäße Reparaturen können Gefahren für die Benutzer des Gerätes entstehen.

Sie können die FRITZ!Box wahlweise aufstellen oder aufhängen. Beachten Sie dabei bitte Folgendes:

• Stellen oder hängen Sie die FRITZ!Box an einem tro-

ckenen und staubfreien Ort ohne direkte Sonneneinstrahlung auf.

Ideale Betriebsbedingungen für die FRITZ!Box schaffen Sie, indem Sie das Gerät mit den Anschlusskabeln nach unten an einer Wand montieren.

• Stellen Sie die FRITZ!Box nicht auf wärmeempfind-

liche Flächen, da sich die Geräteunterseite im normalen Betrieb erwärmen kann.

FRITZ!Box WLAN 3270 8

Sicherheit und Handhabung

• Achten Sie darauf, dass die Lüftungsschlitze frei

• Wenn Sie die FRITZ!Box über das Netzwerkkabel mit

• Wenn Sie zwischen FRITZ!Box und Computer kabellos

• Achten Sie auf genügend Abstand zu Störungsquel-

sind. Stellen Sie die FRITZ!Box deshalb nicht auf einen Teppich oder auf gepolsterte Möbelstücke. Die Lüftungsschlitze sind für die Luftkühlung der FRITZ!Box vorhanden.

Ihrem Computer verbinden, beachten Sie die maximale Kabellänge.

Verbindungen aufbauen wollen, stellen Sie das Gerät an einem zentralen Ort auf.

len wie Mikrowellengeräten oder Elektrogeräten mit großem Metallgehäuse.

FRITZ!Box WLAN 3270 9

FRITZ!Box WLAN 3270

2 FRITZ!Box WLAN 3270

Ein Überblick

Die FRITZ!Box verbindet Ihre Computer mit Ihrem DSL-Anschluss. Jeder angeschlossene Computer kann über die FRITZ!Box ins Internet gelangen. Als WLAN Access Point bietet Ihnen die FRITZ!Box die Möglichkeit, Ihre Computer kabellos mit dem DSL-Anschluss zu verbinden.

Anschlussmöglichkeiten der FRITZ!Box

Anschluss von

Computern

Über die vier Netzwerkanschlüsse können Sie vier Computer direkt an die FRITZ!Box anschließen.

An die Netzwerkanschlüsse können Sie jeweils einen Netzwerk-Hub oder -Switch anschließen und dadurch weitere Computer mit der FRITZ!Box verbinden.

WLAN Access Point Die FRITZ!Box ist ein WLAN Access Point. Alle WLAN-fä-

higen Computer können kabellos mit der FRITZ!Box verbunden werden.

Lokales Netzwerk Alle mit der FRITZ!Box verbundenen Computer bilden ein

Netzwerk und können untereinander auf freigegebene Dateien zugreifen.

FRITZ!Box WLAN 3270 10

FRITZ!Box WLAN 3270

Internet Alle mit der FRITZ!Box verbundenen Computer können auf

das Internet zugreifen.

Die FRITZ!Box arbeitet als DSL-Router und stellt allen angeschlossenen Computern die Internetverbindung zur Verfügung. Alle Computer können die Internetverbindung gleichzeitig nutzen.

Firewall Die FRITZ!Box ist mit einer integrierten Firewall ausgestat-

tet. Die Firewall schützt Ihr Netzwerk vor Angriffen aus dem Internet, solange die FRITZ!Box als Router betrieben wird.

USB-Anschluss Die FRITZ!Box ist mit einem Anschluss für USB-Geräte aus-

gerüstet, an den Sie einen USB-Speicher (Festplatte, Stick), einen Drucker, einen der FRITZ!WLAN USB Sticks von AVM, einen USB-Hub oder andere Geräte (siehe Seite 44) anschließen können.

Am USB-Anschluss werden die Standards USB 1.1 sowie USB 2.0 unterstützt.

Wenn Sie einen der FRITZ!WLAN USB Sticks von AVM verwenden, steht Ihnen die AVM Stick & Surf-Technologie zur Verfügung. Mit Stick & Surf können Sie die WLAN-Sicherheitseinstellungen auf einfache Weise aus der FRITZ!Box übernehmen.

Für den Anschluss eines Druckers verfügt die FRITZ!Box über einen Druckerserver. Alternativ steht auch der USBFernanschluss für die Nutzung von Druckern zur Verfügung.

Mediaserver Ein integrierter Mediaserver stellt Musik-, Bild- und Video-

dateien im lokalen Netzwerk bereit. Ein USB-Speicher mit einer Mediensammlung wird dazu einfach an die FRITZ!Box angeschlossen. Ein passendes Abspielgerät, das mit dem lokalen Netzwerk verbunden ist, kann diese Medieninhalte dann abspielen. Dies kann zum Beispiel FRITZ!Media oder ein anderes zum UPnP-AV-Standard kompatibles Gerät sein.

Netzwerkgeräte An die Netzwerkanschlüsse der FRITZ!Box können auch

andere netzwerkfähige Geräte angeschlossen werden, zum Beispiel Spielekonsolen.

FRITZ!Box WLAN 3270 11

Lieferumfang

DSL-Nutzung mit

FRITZ!Mini

2.1 Lieferumfang

Als Erweiterung für Ihre FRITZ!Box bietet AVM das personalisierbare WLAN-Handgerät FRITZ!Mini an (nicht im Lieferumfang enthalten).

Weitere Informationen zu FRITZ!Mini finden Sie im Internet unter www.fritzmini.de

Zum Lieferumfang der FRITZ!Box WLAN 3270 gehört Folgendes:

• FRITZ!Box WLAN 3270

• ein Netzteil zum Anschluss an das Stromnetz

• ein Netzwerkkabel zum Anschluss an einen Compu-

ter oder ein Netzwerk

• ein DSL-Kabel zum Anschluss der FRITZ!Box an den

DSL-Splitter

• eine FRITZ!Box-CD mit

– Installationshilfe

– Ergänzungsprogrammen

– Dokumentationen zu allen mitgelieferten AVM-

Produkten

• eine Installationsanleitung

2.2 Voraussetzungen für den Betrieb

Für den Betrieb der FRITZ!Box müssen folgende Voraussetzungen erfüllt sein:

• ein Javascript-fähiger Webbrowser (zum Beispiel In-

ternet Explorer ab Version 7.0 oder Firefox ab Version

2.0)

• ein Internetzugang

– ein DSL-Anschluss (T-Com 1TR112 (U-R2)-kompa-

tibel), Standard ITU G.992.1 Annex B (ADSL), ITU G.992.3 Annex B (ADSL2), ITU G.992.5 Annex B (ADSL2+)

FRITZ!Box WLAN 3270 12

Voraussetzungen für den Betrieb

– oder ein Kabelanschluss mit Kabelmodem

– oder ein USB-Modem mit Mobilfunk-Internetzu-

– oder ein anderer Internetzugang

• für den Anschluss über WLAN:

Computer mit einem WLAN-Adapter nach IEEE

802.11n, IEEE 802.11g, IEEE 802.11a oder IEEE

802.11b, beispielsweise ein FRITZ!WLAN USB Stick N

• für den Anschluss über Netzwerkkabel:

Computer mit einem Netzwerkanschluss (Netzwerkkarte Standard-Ethernet 10/100 Base-T)

gang (UMTS/HSPA)

FRITZ!Box WLAN 3270 13

Anschluss

3Anschluss

FRITZ!Box anschließen

Hier finden Sie Beschreibungen zu den folgenden Themen:

• Erste Inbetriebnahme der FRITZ!Box

• FRITZ!Box am Strom anschließen

• Einen oder mehrere Computer an die FRITZ!Box anschließen

• FRITZ!Box an DSL anschließen

Beachten Sie beim Aufstellen der FRITZ!Box bitte die Hinweise in Abschnitt „Sicherheit und Handhabung“ auf Seite 8.

3.1 Erste Inbetriebnahme

Für die erste Inbetriebnahme der FRITZ!Box empfehlen wir Ihnen, die Installationshilfe der FRITZ!Box-CD zu nutzen.

Installationshilfe der CD nutzen

Auf Computern mit Windows-Betriebssystem können Sie die Installationshilfe der FRITZ!Box-CD nutzen. Die Installationshilfe beschreibt am Bildschirm die Arbeitsschritte, die für die Inbetriebnahme der FRITZ!Box erforderlich sind.

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk

des Computers ein.

Die Installationshilfe startet automatisch.

2. Folgen Sie den Anweisungen der Installationshilfe,

um die FRITZ!Box für den Betrieb vorzubereiten.

Am Ende der Installationshilfe gelangen Sie direkt zur Benutzeroberfläche der FRITZ!Box.

FRITZ!Box WLAN 3270 14

Inbetriebnahme ohne Installationshilfe der CD

Wenn Sie die Installationshilfe der FRITZ!Box-CD nicht nutzen wollen, führen Sie folgende Arbeitsschritte in der angegebenen Reihenfolge durch:

1. FRITZ!Box aufstellen, siehe Abschnitt „Sicherheit und

Handhabung“ ab Seite 8.

2. FRITZ!Box an die Stromversorgung anschließen, sie-

he Abschnitt „Am Strom anschließen“ auf Seite 15.

3. Computer mit der FRITZ!Box verbinden, siehe Ab-

schnitt „Computer anschließen“ auf Seite 16.

4. FRITZ!Box an DSL anschließen, siehe Abschnitt „DSL-

Anschluss verbinden“ ab Seite 23.

3.2 Am Strom anschließen

Anschluss an die Stromversorgung

Anschließen Legen Sie das Netzteil aus dem Lieferumfang der

FRITZ!Box bereit.

1. Verbinden Sie das Netzteil mit der FRITZ!Box. Stecken

Sie dazu den kleinen Stecker in die Strombuchse ganz rechts auf der Buchsenleiste der FRITZ!Box.

2. Stecken Sie das Netzteil in die Steckdose der Strom-

versorgung.

Die Leuchtdiode „Power“ beginnt nach einigen Sekunden zu leuchten und signalisiert damit Betriebsbereitschaft.

FRITZ!Box WLAN 3270 15

Computer anschließen

3.3 Computer anschließen

Wenn Sie über die FRITZ!Box im Internet surfen oder die Benutzeroberfläche der FRITZ!Box öffnen wollen, dann müssen Sie einen Computer mit der FRITZ!Box verbinden.

Ein Computer kann auf unterschiedliche Arten mit der FRITZ!Box verbunden sein:

• über einen Netzwerkanschluss

• kabellos über WLAN

Merkmale Beachten Sie beim Anschließen von Computern an die

FRITZ!Box folgende Punkte:

• Ein Computer kann immer nur auf eine dieser Arten

mit der FRITZ!Box verbunden sein.

• An jeden der Netzwerkanschlüsse der FRITZ!Box kann

ein Computer direkt oder über einen Hub/Switch angeschlossen werden.

• Über WLAN können mehrere Computer gleichzeitig

mit der FRITZ!Box verbunden sein.

• Der Anschluss eines Computers an die FRITZ!Box ist

unabhängig von dem auf dem Computer verwendeten Betriebssystem.

• Alle mit der FRITZ!Box verbundenen Computer bilden

zusammen ein Netzwerk.

FRITZ!Box WLAN 3270 16

Computer am Netzwerkanschluss anschließen

3.4 Computer am Netzwerkanschluss anschließen

Wenn Sie einen Computer am Netzwerkanschluss der FRITZ!Box anschließen wollen, dann überprüfen Sie, ob der Computer über einen Netzwerkanschluss (Netzwerkkarte) verfügt. Ein Netzwerkanschluss ist meist mit dem nebenstehenden Symbol oder mit der Beschriftung „LAN“ gekennzeichnet.

Anschluss eines Computers an einen Netzwerkanschluss der FRITZ!Box

Anschließen Legen Sie das Netzwerkkabel (gelb) aus dem Lieferumfang

der FRITZ!Box bereit.

1. Schalten Sie den Computer ein.

2. Wenn Sie mit einem Linux-Betriebssystem arbeiten,

dann richten Sie Ihre Netzwerkkarte mit der Einstellung „DHCP“ ein, falls dies noch nicht geschehen ist.

3. Schließen Sie ein Ende des Netzwerkkabels an die

Netzwerkkarte des Computers an.

4. Schließen Sie das andere Ende des Netzwerkkabels

an die mit „LAN 1“, „LAN 2“, „LAN 3“ oder „LAN 4“ beschriftete Buchse der FRITZ!Box an.

FRITZ!Box und Computer sind nun miteinander verbunden.

FRITZ!Box WLAN 3270 17

Weitere Computer an die Netzwerkanschlüsse anschließen

Für den Anschluss weiterer Computer benötigen Sie zusätzliche Netzwerkkabel. Beachten Sie beim Kauf eines Netzwerkkabels die Hinweise im Abschnitt „Netzwerkkabel“ auf Seite 72.

Sie können jederzeit an jeden der vier Netzwerkanschlüsse der FRITZ!Box einen Computer anschließen.

Netzwerk-Hub oder -Switch anschließen

Wenn Sie mehrere Computer über einen Netzwerkanschluss an die FRITZ!Box anschließen möchten, dann können Sie auch einen Netzwerk-Hub oder -Switch verwenden und an eine der LAN-Buchsen anschließen.

Anschluss der FRITZ!Box an einen Netzwerk-Hub

Anschließen Legen Sie das Netzwerkkabel (gelb) aus dem Lieferumfang

der FRITZ!Box bereit.

1. Schließen Sie ein Ende des Netzwerkkabels an den

Uplink-Port des Netzwerk-Hubs oder -Switches an.

2. Schließen Sie das andere Ende des Kabels an eine

der LAN-Buchsen der FRITZ!Box an.

FRITZ!Box WLAN 3270 18

Computer kabellos über WLAN anschließen

FRITZ!Box und Netzwerk-Hub sind nun miteinander verbunden.

3.5 Computer kabellos über WLAN anschließen

Sie können einen oder mehrere Computer kabellos über WLAN mit der FRITZ!Box verbinden.

Die kabellose WLAN-Verbindung erfolgt unabhängig vom Betriebssystem des Computers. Jeder Computer, den Sie über WLAN mit der FRITZ!Box verbinden möchten, muss mit einem kompatiblen WLAN-Adapter, wie zum Beispiel dem FRITZ!WLAN USB Stick, ausgestattet sein. In modernen Computern und Notebooks ist ein WLAN-Adapter oftmals schon integriert.

Weitere Informationen zum Thema WLAN erhalten Sie im Kapitel „Wissenswertes: WLAN“ ab Seite 78.

FRITZ!WLAN USB Stick verbinden

AVM Stick & Surf Falls Sie als WLAN-Adapter einen FRITZ!WLAN USB Stick

von AVM verwenden, können Sie mit der AVM Stick & SurfTechnologie komfortabel und schnell eine sichere WLANVerbindung herstellen.

1. Schalten Sie Ihren Computer ein.

2. Stecken Sie Ihren FRITZ!WLAN USB Stick in den USB-

Anschluss der FRITZ!Box.

Die WLAN-Sicherheitseinstellungen werden auf den FRITZ!WLAN USB Stick übertragen. Die Leuchtdiode „INFO“ an der FRITZ!Box beginnt in schneller Abfolge zu blinken.

Sobald die Leuchtdiode „INFO“ dauerhaft leuchtet, ist die Übertragung der Einstellungen abgeschlossen.

3. Ziehen Sie den FRITZ!WLAN USB Stick wieder ab.

4. Stecken Sie nun den FRITZ!WLAN USB Stick in den

USB-Anschluss des Computers.

FRITZ!Box WLAN 3270 19

WLAN-Verbindung mit WPS herstellen

Die auf dem FRITZ!WLAN USB Stick gespeicherten Sicherheitseinstellungen werden übernommen. FRITZ!Box und FRITZ!WLAN USB Stick sind nun kabellos miteinander verbunden.

Weitere Informationen erhalten Sie im Handbuch zum AVM FRITZ!WLAN USB Stick.

WLAN-Verbindung mit WPS herstellen

Falls Sie einen WLAN-Adapter eines anderen Herstellers verwenden und Ihr WLAN-Adapter WPS (Wi-Fi Protected Setup) unterstützt, dann können Sie auch diesen Mechanismus verwenden, um die WLAN-Verbindung zwischen ihrem Computer und der FRITZ!Box herzustellen. Eine ausführliche Beschreibung, wie Sie dazu vorgehen, finden Sie im Kapitel „WPS (Wi-Fi Protected Setup)“ ab Seite 93.

WLAN-Verbindung manuell herstellen

WLAN-Adapter

installieren

Falls Sie einen WLAN-Adapter eines anderen Herstellers verwenden, können Sie die WLAN-Verbindung auch manuell herstellen. Gehen Sie dazu folgendermaßen vor:

1. Schalten Sie Ihren Computer ein.

2. Installieren Sie den WLAN-Adapter zusammen mit

der zugehörigen WLAN-Software in Ihrem Computer. Beachten Sie dabei die Hinweise in der zugehörigen Dokumentation.

3. Um eine WLAN-Verbindung zur FRITZ!Box aufzubau-

en, können Sie die WLAN-Software des WLAN-Adapters oder die im Betriebssystem vorhandene WLANSoftware verwenden.

FRITZ!Box WLAN 3270 20

WLAN-Verbindung manuell herstellen

Ver bin den Die FRITZ!Box wird mit voreingestellten Werten für die

WLAN-Sicherheit ausgeliefert. Diese Werte müssen Sie beim Einrichten des WLAN-Adapters eingeben.

Wenn Sie mit diesen voreingestellten Werten eine WLANVerbindung aufbauen wollen, muss Ihr WLAN-Adapter das Verschlüsselungsverfahren WPA unterstützen.

1. Starten Sie die WLAN-Software.

2. Geben Sie folgende Werte für die Verbindung zwi-

schen der FRITZ!Box und dem WLAN-Adapter ein:

WPA nicht

unterstützt

SSID (Name des Funknetzwerks)

Methode der Verschlüsselung

Verschlüsselung WPA-PSK oder WPA2-PSK (AES)

Schlüssel Den Schlüssel finden Sie auf dem

Netzwerkmodus Infrastruktur

FRITZ!Box WLAN 3270

WPA (TKIP) oder WPA2 (AESCCMP)

Aufkleber auf der Geräteunterseite sowie auf der FRITZ!Box-CD-Hülle.

3. Bestätigen Sie Ihre Angaben mit der dafür vorgese-

henen Schaltfläche, zum Beispiel „OK“ oder „Verbinden“.

Ihr WLAN-Adapter und die FRITZ!Box sind nun kabellos miteinander verbunden.

Lesen Sie nun die Hinweise im Abschnitt „Öffnen der Benutzeroberfläche“ auf Seite 24. Beachten Sie auch die Informationen zur WLAN-Sicherheit im Abschnitt „Sicherheit“ ab Seite 83.

Wenn Ihr WLAN-Adapter das Verschlüsselungsverfahren WPA nicht unterstützt, dann müssen Sie die Verschlüsselung in der FRITZ!Box auf WEP umstellen. Dazu müssen Sie die WLAN-Einstellungen in der FRITZ!Box ändern. Gehen Sie dazu wie folgt vor:

1. Verbinden Sie die FRITZ!Box über das Netzwerkkabel

(gelb) mit Ihrem Computer (siehe Abschnitt „Computer am Netzwerkanschluss anschließen“ auf Seite 17).

FRITZ!Box WLAN 3270 21

WLAN-Verbindung manuell herstellen

2. Öffnen Sie auf Ihrem Computer einen Internetbrow-

ser.

3. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

4. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen / WLAN / Sicherheit“ aus.

5. Wählen Sie nun die WEP-Verschlüsselung aus und

tragen Sie einen Netzwerkschlüssel ein.

6. Klicken Sie auf die Schaltfläche „Übernehmen“.

Ein Fenster mit den WLAN-Sicherheitseinstellungen wird angezeigt.

7. Notieren Sie sich die Einstellungen oder drucken Sie

die Seite aus, indem Sie auf das Drucker-Symbol in der Symbolleiste klicken.

8. Schließen Sie die Benutzeroberfläche und trennen

Sie die Verbindung zwischen der FRITZ!Box und dem Computer. Entfernen Sie dazu das Netzwerkkabel (gelb).

9. Richten Sie Ihren WLAN-Adapter mit den in der

FRITZ!Box eingegebenen Sicherheitseinstellungen ein.

Die WLAN-Verbindung zwischen Ihrem WLAN-Adapter und der FRITZ!Box wird nun aufgebaut.

Es wird dringend empfohlen, einen WLAN-Adapter einzusetzen, der WPA oder WPA2 unterstützt (zum Beispiel einen FRITZ!WLAN USB Stick, siehe auch Seite 19). WEP ist veraltet und mit WEP verschlüsselte Daten können binnen weniger Minuten entschlüsselt werden.

FRITZ!Box WLAN 3270 22

DSL-Anschluss verbinden

3.6 DSL-Anschluss verbinden

Anschluss am DSL-Splitter

Anschließen Legen Sie das DSL-Kabel (grau) aus dem Lieferumfang be-

reit.

1. Schließen Sie das eine Kabelende an der mit „DSL“

beschrifteten Buchse der FRITZ!Box.

2. Schließen Sie das andere Kabelende an der mit

„DSL“ beschrifteten Buchse des DSL-Splitters an.

Die grüne Leuchtdiode „DSL“ beginnt nach kurzer Zeit dauerhaft zu leuchten und signalisiert damit, dass die FRITZ!Box für Internetverbindungen über DSL bereit ist.

Sie können die FRITZ!Box nicht nur über DSL, sondern auch über alternative Zugangstechnologien mit dem Internet verbinden. Informationen, wie Sie dazu vorgehen müssen, finden Sie im Kapitel „Internetverbindungen“ ab Seite 27.

FRITZ!Box WLAN 3270 23

Öffnen der Benutzeroberfläche

4 Öffnen der Benutzeroberfläche

fritz.box

Die FRITZ!Box hat eine Benutzeroberfläche, die über einen Internetbrowser verwendet werden kann.

In der Benutzeroberfläche erhalten Sie Produkt-, Anschluss- und Verbindungsinformationen zu Ihrer FRITZ!Box. In der Benutzeroberfläche nehmen Sie alle Einstellungen für den Betrieb der FRITZ!Box vor.

Die Benutzeroberfläche kann von jedem mit der FRITZ!Box verbundenen Computer aus geöffnet werden. Die Einstellungen, die Sie vornehmen, werden in der FRITZ!Box gespeichert.

Starten 1. Öffnen Sie auf Ihrem Computer einen Internetbrow-

ser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

Eingabe der Adresse fritz.box in den Browser

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

Wird die Benutzeroberfläche nicht geöffnet, dann lesen Sie bitte die Hinweise im Abschnitt „Fehler beim Öffnen der Benutzeroberfläche“ auf Seite 49.

FRITZ!Box WLAN 3270 24

Kennwortschutz

4.1 Kennwortschutz

Die Benutzeroberfläche der FRITZ!Box können Sie mit einem Kennwort vor unberechtigten und unerwünschten Zugriffen schützen. Nur Benutzer, denen das Kennwort bekannt ist, können die Benutzeroberfläche öffnen. Alle Einstellungen und Informationen in der FRITZ!Box sind somit geschützt.

Es wird dringend empfohlen, den Kennwortschutz für die Benutzeroberfläche einzurichten und zu nutzen.

Beachten Sie bitte die folgenden Punkte, wenn Sie den Kennwortschutz aktiviert haben:

• Beim Öffnen der Benutzeroberfläche wird zuerst der

• Wenn Sie länger als zehn Minuten nicht auf der Be-

Anmeldebildschirm angezeigt. Hier geben Sie das Kennwort ein und melden sich somit an der Benutzeroberfläche an.

nutzeroberfläche klicken, werden Sie automatisch von der Benutzeroberfläche abgemeldet.

Beim nächsten Klicken können Sie sich erneut anmelden.

• Es gibt in der Benutzeroberfläche Seiten, auf denen

die automatische Abmeldung nicht stattfindet. Diese Seiten zeigen Informationen an, die sich laufend ändern. Sie werden in regelmäßigen, kurzen Abständen automatisch aktualisiert. Die Seite „Übersicht“ im Bereich „Startmenü“ ist beispielsweise eine solche Seite.

• Sie können sich selbst von der Benutzeroberfläche

abmelden, indem Sie auf das Symbol mit dem Vorhängeschloss klicken.

• Merken Sie sich das Kennwort gut. Wenn Sie es ver-

gessen, dann bleibt nur die Möglichkeit, die FRITZ!Box auf die Werkseinstellungen zurückzusetzen. Alle Ihre Einstellungen werden dabei gelöscht. Sie können dann die Benutzeroberfläche wieder öff-

FRITZ!Box WLAN 3270 25

Einstellungen sichern

nen, um Ihre Einstellungen erneut einzugeben oder die zuvor gesicherten Einstellungen wieder herzustellen.

4.2 Einstellungen sichern

Die Einstellungen, die Sie in der FRITZ!Box vorgenommen haben, können Sie als Datei auf Ihrem Computer speichern. In dieser Datei sind alle benutzerdefinierten Einstellungen, unter anderem die Zugangsdaten für Internetund Telefonverbindungen, enthalten. Die so gesicherten Einstellungen können Sie jederzeit wieder in Ihre FRITZ!Box laden.

Die FRITZ!Box bietet für das Sichern der Einstellungen und für das Wiederherstellen von Einstellungen einen Assistenten an, der Sie Schritt für Schritt begleitet.

FRITZ!Box WLAN 3270 26

Internetverbindungen

5 Internetverbindungen

Internetzugang einrichten

Um mit der FRITZ!Box den Zugang zum Internet zu ermöglichen, müssen Sie zunächst in der Benutzeroberfläche der FRITZ!Box den Internetzugang einrichten.

Die FRITZ!Box kann direkt am DSL-Anschluss betrieben werden. Sie kann aber auch an ein Kabelmodem, ein DSL-Modem oder einen DSLRouter angeschlossen werden oder auch in ein vorhandenes Netzwerk integriert werden.

Bei fehlender DSL-Unterstützung können Sie den Internetzugang auch über Mobilfunk mit einem USB-Modem herstellen.

5.1 Internetzugang über DSL mit dem Assistenten einrichten

Wenn die FRITZ!Box direkt am DSL-Anschluss angeschlossen ist, dann benötigen Sie die Zugangsdaten eines Internetanbieters, um den Internetzugang in der FRITZ!Box einzurichten.

Nutzen Sie zum Einrichten des Internetzugangs den Assistenten:

1. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.

2. Wählen Sie im Bereich „Einstellungen“ das Menü

„Assistenten“.

3. Klicken Sie auf den Assistenten „Internetzugang ein-

richten“ und folgen Sie den Anweisungen.

5.2 Internetzugang über DSL manuell einrichten

In der Benutzeroberfläche der FRITZ!Box können Sie Änderungen an den Einstellungen des Internetzugangs vornehmen.

Gehen Sie folgendermaßen vor:

1. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.

2. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“.

3. Wählen Sie „Internet / Zugangsdaten“.

FRITZ!Box WLAN 3270 27

Internetzugang über Kabelmodem

4. Nehmen Sie die gewünschten Einstellungen vor. Nut-

zen Sie dabei auch die Hilfe, die Ihnen in der Benutzeroberfläche der FRITZ!Box zur Verfügung steht.

5. Klicken Sie abschließend auf „Übernehmen“.

Wenn die FRITZ!Box an ein DSL-Modem oder einen DSLRouter angeschlossen oder in ein vorhandenes Netzwerk integriert ist, dann nehmen Sie die Einrichtung des Internetzugangs ebenfalls wie oben beschrieben vor. Aktivieren Sie dazu im Menü „System / Ansicht“ die Expertenansicht.

5.3 Internetzugang über Kabelmodem

Mit einem zusätzlichen Kabelmodem können Sie Ihre FRITZ!Box WLAN 3270 auch an einem Kabelanschluss einsetzen. Die Internetverbindung wird dabei von der FRITZ!Box selber hergestellt und gesteuert, so dass Ihnen auch in dieser Betriebsart alle FRITZ!Box-Funktionen (zum Beispiel Internettelefonie, Firewall) uneingeschränkt zur Verfügung stehen.

1. Verbinden Sie das Kabel-Modem über ein Netzwerk-

kabel mit dem Anschluss „LAN 1“ der FRITZ!Box.

2. Verbinden Sie einen Computer entweder kabellos

über WLAN oder über ein Netzwerkkabel mit der FRITZ!Box.

3. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.

4. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“.

5. Aktivieren Sie die Expertenansicht der FRITZ!Box im

Menü „System / Ansicht“. Bestätigen Sie mit „Übernehmen“.

6. Öffnen Sie das Menü „Internet / Zugangsdaten“.

7. Aktivieren Sie im Abschnitt „Anschluss“ die Option

„Internetzugang über LAN 1“.

FRITZ!Box WLAN 3270 28

Internetzugang über Mobilfunk

8. Aktivieren Sie im Abschnitt „Betriebsart“ die Option

„Internetverbindung selbst aufbauen (NAT-Router mit PPPoE oder IP“.

9. Aktivieren Sie im Abschnitt „Zugangsdaten“ die Opti-

on „Zugangsdaten werden nicht benötigt (IP)“.

10. Aktivieren Sie im Abschnitt „Verbindungseinstellun-

gen“ die Option „IP-Adresse automatisch über DHCP beziehen“.

11. Tragen Sie in den Eingabefeldern „Upstream“ und

„Downstream“ die jeweiligen Geschwindigkeitswerte Ihres Internetzugangs ein.

12. Speichern Sie die Einstellungen mit „Übernehmen“.

13. Starten Sie abschließend das Kabelmodem neu, zum

Beispiel durch kurzfristiges Trennen vom Stromnetz.

Jetzt wird die Internetverbindung von der FRITZ!Box über das Kabelmodem hergestellt.

5.4 Internetzugang über Mobilfunk

In Situationen, in denen DSL nicht verfügbar ist, können Sie mit Ihrer FRITZ!Box WLAN 3270 die Internetverbindung auch über Mobilfunk herstellen. Sie benötigen dafür ein USB-Modem für den Mobilfunk-Internetzugang (UMTS/HSPA).

Das USB-Modem wird einfach an den USB-Anschluss der FRITZ!Box gesteckt.

Die FRITZ!Box unterstützt UMTS-/HSPA-Modems unterschiedlicher Hersteller.

In der Benutzeroberfläche der FRITZ!Box werden bei Nutzung der Mobilfunk-Funktion Informationen über die Netzverfügbarkeit, den Verbindungsstatus und die Übertragungsrate angezeigt.

1. Stecken Sie das USB-Modem an den USB-Anschluss

der FRITZ!Box.

FRITZ!Box WLAN 3270 29

Im Internet surfen

2. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.

Sie befinden sich im Menü „Startmenü / Übersicht“.

3. Im Bereich „Anschlussinformationen / USB-Geräte“

wird das USB-Modem als „Mobilfunk-Modem“ angezeigt.

4. Klicken Sie auf „Mobilfunk-Modem“.

Das Menü „Mobilfunk“ für die Einrichtung des USBModems wird geöffnet.

Das Menü „Mobilfunk“ ist erst dann verfügbar, wenn das USB-Modem an der FRITZ!Box angesteckt ist. Das Menü ist ab diesem Zeitpunkt immer verfügbar, auch wenn Sie das USB-Modem wieder abgezogen haben.

5. Nehmen Sie die Einstellungen für den Internetzugang

über Mobilfunk vor. Nutzen Sie dazu auch die OnlineHilfe der FRITZ!Box.

Aufgrund von technischen Beschränkungen seitens des Mobilfunk-Netzbetreibers kann es bei Internettelefonaten sowie bei Anwendungen, die eine eingehende Verbindung voraussetzen, zu Einschränkungen kommen. Ebenso bei der Nutzung von Portfreigaben, USB-Speicherfreigaben, Fernwartung über HTTPS, Dynamic DNS und VPN. Details zu eventuell bestehenden Beschränkungen können Sie bei Ihrem Netzbetreiber in Erfahrung bringen.

5.5 Im Internet surfen

Nachdem Sie den Internetzugang in Ihrer FRITZ!Box eingerichtet haben, können Sie mit jedem Computer, der mit der FRITZ!Box verbunden ist, im Internet surfen.

1. Öffnen Sie auf Ihrem Computer einen Internetbrow-

ser.

2. Geben Sie in der Adresszeile die Adresse der Inter-

netseite ein, die Sie besuchen möchten, zum Beispiel „http://www.avm.de“.

FRITZ!Box WLAN 3270 30

USB-Geräte

6USB-Geräte

USB-Geräte an der FRITZ!Box

Die FRITZ!Box ist mit einem USB-Anschluss – auch als USB Host Controller bezeichnet – ausgerüstet.

Der USB-Anschluss der FRITZ!Box unterstützt die Standards USB 1.1 und USB 2.0.

An den USB-Anschluss können Sie verschiedene USB-Geräte anschließen:

• einen FRITZ!WLAN USB Stick von AVM

• einen USB-Speicher (Festplatte, Speicher-Stick, Card-Reader)

• einen USB-Drucker

• ein USB-Modem (UMTS/HSPA)

• einen USB-Hub

6.1 USB-Geräte anschließen

USB-Kabel am USB-Anschluss anschließen

Anschluss Manche USB-Geräte, zum Beispiel Speicher-Sticks oder

ein FRITZ!WLAN USB Stick, werden direkt in den USB-Anschluss der FRITZ!Box gesteckt. Andere, beispielsweise USB-Drucker, werden über ein USB-Kabel am USB-Anschluss angeschlossen.

FRITZ!Box WLAN 3270 31

Zugriff auf USB-Geräte

Falls Sie mehrere Geräte am USB-Anschluss verwenden möchten, können Sie auch einen USB-Hub einsetzen (siehe Abschnitt „USB-Hub“ auf Seite 44). Bitte lesen Sie zuvor die „Nutzungshinweise für USB-Geräte“ auf Seite 47.

6.2 Zugriff auf USB-Geräte

Netzwerkfreigabe Sobald ein USB-Gerät an der FRITZ!Box angeschlossen ist,

steht es mit seinen Funktionen im gesamten Netzwerk zur Verfügung:

• Auf die Dateien im USB-Speicher können Sie aus

dem Netzwerk per FTP (File Transfer Protocol) zugreifen oder Sie stellen den USB-Speicher als USB-Netzwerkspeicher zur Verfügung. Die beiden Zugriffsarten werden im Abschnitt „Auf die Daten im USB-Speicher zugreifen“ auf Seite 34 näher erläutert.

• USB-Drucker stehen als Netzwerkdrucker zur Verfü-

gung.

Fernanschluss

USB-

Mit dem USB-Fernanschluss können USB-Geräte von einem Computer im Netzwerk so genutzt werden, als wären sie direkt mit dem USB-Kabel am Computer angeschlossen (virtueller Kabelersatz). Dies kann zum Beispiel bei Multifunktionsdruckern sinnvoll sein, um den integrierten Card-Reader/Scanner oder aber die Tintenfüllstandsanzeige nutzen zu können.

Greift ein Computer über den USB-Fernanschluss auf ein USB-Gerät zu, dann ist dieses USB-Gerät für andere Computer im Netzwerk nicht verfügbar.

Weitere Informationen zum USB-Fernanschluss erhalten Sie im Abschnitt „FRITZ!Box USB-Fernanschluss“ ab Seite 44.

FRITZ!Box WLAN 3270 32

FRITZ!WLAN USB Stick

6.3 FRITZ!WLAN USB Stick

Der FRITZ!WLAN USB Stick ist ein WLAN-Adapter von AVM zum Anschluss an einen Computer. Über einen WLAN-Adapter können Sie den Computer kabellos mit der FRITZ!Box verbinden.

Alle FRITZ!WLAN USB Sticks von AVM beherrschen das Stick & Surf-Verfahren, mit dem Sie komfortabel und schnell eine sichere WLAN-Verbindung aufbauen können: Der FRITZ!WLAN USB Stick wird kurz an den USB-Anschluss der FRITZ!Box gesteckt und erhält dabei alle für die WLAN-Verbindung zu dieser FRITZ!Box erforderlichen Sicherheitseinstellungen.

Wie Sie eine WLAN-Verbindung mithilfe von Stick & Surf aufbauen, erfahren Sie im Kapitel „FRITZ!WLAN USB Stick verbinden“ ab Seite 19. Nähere Informationen zu den verschiedenen FRITZ!WLAN USB Sticks von AVM und den jeweils unterstützten WLAN-Standards finden Sie in den Handbüchern der FRITZ!WLAN USB Sticks.

6.4 USB-Speicher

USB-Speicher sind Festplatten, Speicher-Sticks und CardReader.

Dateisysteme Der Zugriff auf USB-Speicher, die an der FRITZ!Box ange-

schlossen sind, ist über die Funktionen File Transfer Protocol (FTP), Netzwerkspeicher und USB-Fernanschluss möglich. Es werden USB-Speicher mit den Dateisystemen FAT, FAT32 und NTFS unterstützt. In den Dateisystemen FAT und FAT32 werden Dateien bis zu einer Größe von 4 GB unterstützt. Im Dateisystem NTFS gibt es diese Begrenzung nicht, hier kann auch auf größere Dateien zugegriffen werden.

Zugriffsrechte und Kennwortschutz

Sie können für USB-Speicher Zugriffsrechte sowie einen Kennwortschutz festlegen. Diese Einstellungen gelten für alle an der FRITZ!Box angeschlossenen USB-Speicher. Ein

FRITZ!Box WLAN 3270 33

Auf die Daten im USB-Speicher zugreifen

spezifischer Lese- oder Schreibzugriff beziehungsweise ein individuelles Kennwort pro USB-Speicher sind nicht möglich.

Einrichten Gehen Sie folgendermaßen vor, um Zugriffsrechte oder ei-

nen Kennwortschutz für USB-Speicher einzurichten:

1. Starten Sie einen Internetbrowser.

FTP (File Transfer

Protocol)

2. Geben Sie als Adresse fritz.box

ein.

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“ aus.

4. Wählen Sie das Menü „USB-Geräte / USB-Speicher“

aus.

5. Richten Sie die Zugriffsrechte und den Kennwort-

schutz für die USB-Speicher ein.

Zugriffsrechte und Kennwortschutz sind nicht aktiv, solange der USB-Fernanschluss für USB-Speicher aktiviert ist.

Auf die Daten im USB-Speicher zugreifen

USB-Speicher, die direkt oder über einen USB-Hub an der FRITZ!Box angeschlossen sind, werden in der Benutzeroberfläche im Menü „USB-Geräte / Geräteübersicht“ mit ihrem Gerätenamen angezeigt.

Alle im Netzwerk vorhandenen Computer können gleichzeitig über FTP auf die Daten im USB-Speicher zugreifen.

Klicken Sie im Menü „USB-Geräte / Geräteübersicht“ auf den Gerätenamen des USB-Speichers oder öffnen Sie einen Internetbrowser und geben Sie im Adressfeld

ftp://fritz.box

Ordnerstruktur des USB-Speichers angezeigt.

ein. In Ihrem Internetbrowser wird Ihnen die

Der Zugriff über FTP auf die Daten im USB-Speicher ist mit einem beliebigen FTP-Client möglich.

Dateien vom USB-Speicher können Sie erst ausführen oder öffnen, nachdem Sie diese auf Ihren Computer oder in Ihr lokales Netzwerk kopiert haben.

FRITZ!Box WLAN 3270 34

Auf die Daten im USB-Speicher zugreifen

USB-Netzwerk-

speicher

Die FRITZ!Box bietet Ihnen die Möglichkeit, USB-Speicher als Netzlaufwerke im Windows-Netzwerk verfügbar zu machen. Dateien auf dem USB-Speicher können Sie dann direkt auf dem USB-Speicher öffnen und bearbeiten.

Mediaserver Mit dieser Funktion können Musik-, Bild- und Videoda-

teien auf dem USB-Speicher von kompatiblen Abspielgeräten wiedergegeben werden (Streaming). Der USB-Speicher mit der Mediensammlung wird dazu einfach an den USB-Anschluss der FRITZ!Box angeschlossen und ein passendes Abspielgerät mit dem lokalen Netzwerk verbunden.

Die Geräte kommunizieren dabei automatisch über das Verfahren Universal Plug & Play- (UPnP). Diese Technologie erlaubt den per Kabel oder Funk miteinander vernetzten Geräten, eine automatische Erkennung durchzuführen, Ereignisse zu erkennen und sich dementsprechend miteinander auszutauschen. Mit UPnP-AV wurde diese Technologie auf Audio- und Video-Inhalte ausgeweitet.

Mit dem Mediaserver werden Mediendateien diverser Formate vom angeschlossenen USB-Speicher über UPnP bereitgestellt.

Die Funktionen USB-Netzwerkspeicher, Mediaserver und FTP sind nur dann verwendbar, wenn der USB-Fernanschluss für USB-Speicher nicht aktiviert ist.

FRITZ!Box WLAN 3270 35

USB-Drucker

6.5 USB-Drucker

Für den Anschluss eines USB-Druckers an den USB-Anschluss der FRITZ!Box können Sie entweder den USB-Fernanschluss aktivieren oder den USB-Drucker als Netzwerkdrucker nutzen.

USB-Drucker am USB-Fernanschluss

Wenn Sie den USB-Fernanschluss für USB-Drucker aktivieren, dann können Sie den Drucker an einem Computer so nutzen, als wäre er direkt am Computer angeschlossen (virtueller Kabelersatz).

• Bevor Sie den Drucker mit aktiviertem USB-Fernan-

schluss nutzen können, müssen Sie auf dem Computer, von dem aus Sie den Drucker verwenden, das Programm für den USB-Fernanschluss (siehe Seite 45) und den passenden Druckertreiber installieren.

• Bei aktiviertem USB-Fernanschluss können Multi-

funktionsgeräte (Drucker mit zusätzlichen Funktionen, wie Fax- oder Scan-Funktion) auch zum Faxen und Scannen verwendet werden.

• Falls Ihr Drucker über einen mitgelieferten Statusmo-

nitor verfügt, können Sie diesen bei aktiviertem USBFernanschluss nutzen.

• Host-basierte Drucker, die beispielsweise auf Dru-

ckerstatusmeldungen Antworten vom System erwarten (bidirektionale Kommunikation, wie zum Beispiel im GDI-System), sind nur über den USB-Fernanschluss nutzbar. Diese Drucker können typischerweise nur mit einem Betriebssystem verwendet werden, für das der Druckerhersteller Treibersoftware bereitstellt. Als Netzwerkdrucker werden solche Drucker an der FRITZ!Box nicht unterstützt.

FRITZ!Box WLAN 3270 36

USB-Drucker als Netzwerkdrucker

Wenn Sie einen USB-Drucker an die FRITZ!Box anschliessen und einrichten, ohne die Zusatzsoftware „USB-Fernanschluss“ zu verwenden, dann verwaltet die FRITZ!Box den Drucker selbst und stellt ihn den an der FRITZ!Box angeschlossenen Computern als Netzwerkdrucker zur Verfügung. Beachten Sie bei der Druckereinrichtung folgende Punkte:

• Wenn Sie den Drucker als Netzwerkdrucker verwen-

den wollen, dann müssen Sie auf jedem Computer einen Druckeranschluss einrichten und anschließend den passenden Druckertreiber installieren. Über den Druckeranschluss werden Druckaufträge an die IPAdresse des Drucker-Servers im lokalen Netzwerk weitergeleitet.

• Als Netzwerkdrucker werden ausschließlich Drucker

unterstützt, die sich unter der Geräteklasse „Drucker“ ansprechen lassen. Das trifft in der Regel für Multifunktionsgeräte, zum Beispiel Fax-Scanner-Drucker-Kombinationen, nicht zu.

• Verfügt Ihr Drucker über einen mitgelieferten Status-

monitor, so ist die Nutzung des Statusmonitors eventuell bei Nutzung als Netzwerkdrucker nicht möglich.

• Bei Multifunktionsgeräten (Drucker mit zusätzlichen

Funktionen, wie Fax- oder Scan-Funktion) wird bei Netzwerkdruckern nur die Druckfunktion unterstützt.

Windows-Druckeranschluss für Netzwerkdrucker einrichten

Wenn auf dem Computer im Startmenü „Programme“ der Eintrag „FRITZ!Box“ bereits vorhanden ist, dann ist der Druckeranschluss bereits auf dem Computer eingerichtet.

Andernfalls führen Sie die folgenden Schritte aus, um den Druckeranschluss einzurichten:

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk

des Computers.

Die Installationshilfe wird gestartet.

FRITZ!Box WLAN 3270 37

USB-Drucker als Netzwerkdrucker

2. Klicken Sie auf die Schaltfläche „CD-Inhalt ansehen“.

3. Klicken Sie auf die Schaltfläche „Startmenüeintrag“.

Der Druckeranschluss mit der Bezeichnung „AVM: (FRITZ!Box USB Drucker Anschluss)“ wird eingerichtet.

Nun können Sie für diesen Druckeranschluss den Druckertreiber des an die FRITZ!Box angeschlossenen Druckers installieren.

Druckertreiber installieren in Windows 7

1. Klicken Sie in der Taskleiste auf die Schaltfläche

„Start“ und wählen Sie „Geräte und Drucker“.

2. Klicken Sie auf „Drucker hinzufügen“.

3. Wählen Sie „Lokalen Drucker hinzufügen“.

Diese Auswahl müssen Sie treffen, da dieser Druckeranschluss am Computer wie ein lokaler Anschluss arbeitet.

4. Markieren Sie die Einstellung „Einen vorhandenen

Anschluss verwenden“ und wählen Sie im Listenfeld den Eintrag „AVM: (FRITZ!Box USB Drucker Anschluss)“ aus. Klicken Sie auf „Weiter“.

5. Wählen Sie in der Liste „Hersteller“ die Herstellerbe-

zeichnung für den an die FRITZ!Box angeschlossenen USB-Drucker aus und wählen Sie dann in der Liste „Drucker“ die exakte Modellbezeichnung aus. Klicken Sie auf „Weiter“.

Sollte der Hersteller oder das Modell nicht in den Listen aufgeführt sein, dann klicken Sie auf „Datenträger“ und verwenden Sie eine Installationsdiskette oder -CD mit den entsprechenden Angaben.

6. Im Feld „Druckername“ können Sie eine Bezeichnung

für den Drucker eintragen. Mit dieser Bezeichnung wird der Drucker vom Betriebssystem verwaltet.

7. Klicken Sie auf „Weiter“. Die Installation wird abge-

schlossen.

FRITZ!Box WLAN 3270 38

USB-Drucker als Netzwerkdrucker

Druckertreiber installieren in Windows Vista

1. Klicken Sie in der Taskleiste auf die Schaltfläche

„Start“ und wählen Sie „Systemsteuerung“.

2. Wählen Sie „Drucker“.

3. Klicken Sie auf „Drucker hinzufügen“.

4. Wählen Sie „Einen lokalen Drucker hinzufügen“.

Diese Auswahl müssen Sie treffen, da dieser Druckeranschluss am Computer wie ein lokaler Anschluss arbeitet.

5. Markieren Sie die Einstellung „Einen vorhandenen

Anschluss verwenden“ und wählen Sie im Listenfeld den Eintrag „AVM: (FRITZ!Box USB Drucker Anschluss)“ aus. Klicken Sie auf „Weiter“.

6. Wählen Sie in der Liste „Hersteller“ die Herstellerbe-

zeichnung für den an die FRITZ!Box angeschlossenen USB-Drucker aus und wählen Sie dann in der Liste „Drucker“ die exakte Modellbezeichnung aus.

7. Im Feld „Druckername“ können Sie eine Bezeichnung

für den Drucker eintragen. Mit dieser Bezeichnung wird der Drucker vom Betriebssystem verwaltet.

8. Klicken Sie zum Abschluss der Installation auf „Fertig

stellen“.

Druckertreiber installieren in Windows XP / 2000

1. Klicken Sie im Startmenü des Computers auf den Ein-

trag „Drucker und Faxgeräte“.

2. Doppelklicken Sie im Fenster „Drucker und Faxge-

räte“ auf „Drucker hinzufügen“.

Der Druckerinstallations-Assistent wird gestartet.

3. Klicken Sie auf „Weiter“.

FRITZ!Box WLAN 3270 39

USB-Drucker als Netzwerkdrucker

4. Markieren Sie die Option „Lokaler Drucker, der an

den Computer angeschlossen ist“ und stellen Sie sicher, dass die Einstellung „Plug & Play-Drucker automatisch ermitteln und installieren“ nicht aktiviert ist.

Diese Auswahl müssen Sie treffen, da dieser Druckeranschluss am Computer wie ein lokaler Anschluss arbeitet.

5. Klicken Sie auf „Weiter“.

6. Markieren Sie im Fenster „Druckeranschluss auswäh-

len“ die Option „Folgenden Anschluss verwenden“ und wählen Sie im Listenfeld den Druckeranschluss „AVM: (FRITZ!Box USB Drucker Anschluss)“ aus. Klicken Sie auf „Weiter“.

7. Wählen Sie in der Liste „Hersteller“ die Herstellerbe-

zeichnung für den an die FRITZ!Box angeschlossenen USB-Drucker aus und wählen Sie dann in der Liste „Drucker“ die exakte Modellbezeichnung aus.

8. Im Fenster „Druckerfreigabe“ markieren Sie die Opti-

on „Drucker nicht freigeben“.

Drucker einrichten in SUSE Linux-Systemen

Sie können einen USB-Drucker an die FRITZ!Box anschließen und als Netzwerkdrucker nutzen. Der Drucker steht dann allen an der FRITZ!Box angeschlossenen Computern zur Verfügung.

Sie installieren den Drucker als „superuser“.

1. Starten Sie eine Konsole und geben Sie folgenden

Befehl ein:

lpadmin -p <Druckername> -E -v socket://<IP-Adresseder-FRITZ!Box>:<Port> -m <Druckerbeschreibungsdatei.ppd>

FRITZ!Box WLAN 3270 40

USB-Drucker als Netzwerkdrucker

2. Lesen Sie zum weiteren Vorgehen Informationen und

Anleitungen unter folgender Internetadresse:

http://www.cups.org/documentation.php/man-lpadmin.html

Der Drucker muss von der Drucksoftware CUPS (Common UNIX Printing System) unterstützt und am USB-Anschluss der FRITZ!Box korrekt erkannt werden.

Beispiel Für einen Laserjet-Drucker mit dem Beispielnamen

Laserjet4 und der Druckerbeschreibungsdatei laserjet.ppd an einer FRITZ!Box mit der Standard-Adresse

192.168.178.1 geben Sie an der Konsole ein:

lpadmin -p LaserJet4 -E -v socket://192.168.178.1:9100 m laserjet.ppd

Sie können sich die im System installierten Druckerbeschreibungsdateien über folgenden Befehl anzeigen lassen:

lpinfo -m

Weiterführende

Informationen

Fragen nach passenden Druckerbeschreibungsdateien richten Sie bitte an den Hersteller des Druckers oder des verwendeten Systems. Ausführliche Informationen zur Drucksoftware CUPS finden Sie in folgender Dokumentation:

http://www.cups.org/documentation.php

Weitergehende Fragen zur Einrichtung richten Sie bitte ebenfalls an den Hersteller der Distribution oder an ein Internet- oder Usenet-basiertes Forum, das sich speziell mit CUPS oder mit der verwendeten Distribution beschäftigt.

USB-Drucker auf Apple-Computern einrichten

Sie können einen USB-Drucker an die FRITZ!Box anschließen und als Netzwerkdrucker nutzen. Der Drucker steht dann allen an die FRITZ!Box angeschlossenen Computern zur Verfügung.

FRITZ!Box WLAN 3270 41

USB-Drucker als Netzwerkdrucker

Es können ausschließlich Drucker verwendet werden, deren Treiber im Drucker-Dienstprogramm auswählbar sind oder für die dort ein kompatibler Treiber vorhanden ist.

1. Öffnen Sie „Programme / Systemeinstellungen / Dru-

cker & Faxen“.

2. Klicken Sie auf das Symbol „+“ in der linken, unteren

Bildhälfte.

3. Klicken Sie auf „IP“.

FRITZ!Box WLAN 3270 42

USB-Drucker als Netzwerkdrucker

4. Wählen Sie im Feld „Protokoll“ den Eintrag „HP JetDi-

rect - Socket“ aus.

5. Tragen Sie im Feld „Adresse“ die IP-Adresse der

FRITZ!Box ein:

192.168.178.1

6. Lassen Sie das Feld „Warteliste“ leer.

7. Nehmen Sie in den Feldern „Name“ und „Ort“ belie-

bige Einträge vor.

8. Wählen Sie im Feld „Drucken mit“ einen zu Ihrem

Drucker kompatiblen Treiber aus.

Wenn der Drucker nicht auswählbar ist, kann möglicherweise auch ein kompatibler Drucker bzw. Druckertreiber ausgewählt werden.

FRITZ!Box WLAN 3270 43

USB-Hub

9. Klicken Sie auf die Schaltfläche „Hinzufügen“, um Ih-

re Einstellungen zu speichern.

Der Drucker steht nun allen an die FRITZ!Box angeschlossenen Computern zur Verfügung.

Informationen zu kompatiblen Druckern bzw. Druckertreibern finden Sie im Internet, beispielsweise auf folgender Internetseite:

http://gimp-print.sourceforge.net/MacOSX.php

6.6 USB-Hub

Sie können an den USB-Anschluss einen USB-Hub anschließen. Ein USB-Hub ist ein Gerät zur Erweiterung vorhandener USB-Anschlüsse.

Die Verwendung eines USB-Hubs mit eigener Stromversorgung wird ausdrücklich empfohlen.

6.7 FRITZ!Box USB-Fernanschluss

Mit dem FRITZ!Box USB-Fernanschluss können Sie Verbindungen zwischen Ihrem Computer und USB-Geräten steuern. Sowohl der Computer als auch die USB-Geräte sind mit der FRITZ!Box verbunden.

Ein an die FRITZ!Box angeschlossenes USB-Gerät wird über die USB-Fernanschluss-Funktion an einen Computer durchgereicht (virtueller Kabelersatz). Das USB-Gerät wird auf diesem Computer vom Betriebssystem als neue Hardware erkannt und die Gerätesoftware kann installiert werden, so als sei es lokal mit dem Computer verbunden.

Der USB-Fernanschluss kann in 32 Bit Windows XP ab Service Pack 2, in Windows Vista und Windows 7 eingesetzt werden.

FRITZ!Box WLAN 3270 44

USB-Fernanschluss aktivieren

Verwend en Aktivieren Sie den FRITZ!Box USB-Fernanschluss immer

dann, wenn Sie eines der folgenden Geräte an der FRITZ!Box nutzen möchten:

• Drucker mit Graphics Device Interface (GDI-Drucker),

der zum Betriebssystem passende Treibersoftware benötigt

• Multifunktionsdrucker, bei dem auch die Scan-, Fax-

oder Card-Reader-Funktion genutzt werden soll

• Drucker mit Tintenfüllstandskontrolle (bidirektionale

Kommunikation erforderlich)

• USB-Scanner

Beachten Sie, dass USB-Geräte mit zeitkritischem Übertragungsverhalten (isochrone USB-Geräte wie beispielsweise Soundkarten, Webcams, Video-Wandler oder TVKarten) nicht unterstützt werden.

Verwenden Sie den FRITZ!Box USB-Fernanschluss nicht, wenn mehrere Computer gleichzeitig auf ein USB-Gerät, das an der FRITZ!Box angeschlossen ist, zugreifen sollen (Netzwerkdruckerfunktion).

Solange der USB-Fernanschluss für USB-Speicher aktiv ist, stehen Funktionen wie FTP, USB-Netzwerkspeicher und Mediaserver, die über die FRITZ!Box bereit gestellt werden, nicht zur Verfügung.

USB-Fernanschluss aktivieren

Führen Sie die folgenden Schritte aus, um den USB-Fernanschluss auf Ihrem Computer zu aktivieren:

1. Öffnen Sie auf Ihrem Computer einen Internetbrow-

ser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“.

FRITZ!Box WLAN 3270 45

USB-Fernanschluss deaktivieren

4. Aktivieren Sie die Expertenansicht der FRITZ!Box im

Menü „System / Ansicht“. Bestätigen Sie mit „Übernehmen“.

5. Öffnen Sie das Menü „USB-Geräte / Geräteüber-

sicht“.

6. Aktivieren Sie die Einstellung „USB-Fernanschluss

aktivieren“ und klicken Sie auf „Übernehmen“.

7. Öffnen Sie das Menü „USB-Fernanschluss“ und in-

stallieren Sie das Programm für den USB-Fernanschluss auf dem Computer, von dem aus Sie USB-Geräte nutzen wollen. Folgen Sie dazu den Anweisungen auf der Seite „USB-Fernanschluss“.

8. Wählen Sie anschließend aus, für welche Arten von

USB-Geräten der USB-Fernanschluss aktiviert werden soll. Aktivieren Sie die gewünschten Optionen.

9. Bestätigen Sie abschließend mit „Übernehmen“. Alle

USB-Geräte, die an der FRITZ!Box angeschlossen sind, werden nun neu erkannt.

Das Ergebnis der geänderten USB-Einstellungen wird Ihnen in der „Geräteübersicht“ angezeigt.

USB-Fernanschluss deaktivieren

Um den USB-Fernanschluss zu deaktivieren, führen Sie die folgenden Schritte aus:

1. Öffnen Sie auf dem Computer, für den der USB-Fern-

anschluss deaktiviert werden soll, einen Internetbrowser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“.

4. Aktivieren Sie die Expertenansicht der FRITZ!Box im

Menü „System / Ansicht“. Bestätigen Sie mit „Übernehmen“.

FRITZ!Box WLAN 3270 46

Nutzungshinweise für USB-Geräte

5. Öffnen Sie das Menü „USB-Geräte / USB-Fernan-

schluss“.

6. Deaktivieren Sie alle USB-Gerätearten.

7. Bestätigen Sie abschließend mit „Übernehmen“.

Das Ergebnis der geänderten USB-Einstellungen wird Ihnen in der „Geräteübersicht“ angezeigt.

6.8 Nutzungshinweise für USB-Geräte

Beachten Sie bitte bei der Nutzung von USB-Geräten am USB-Anschluss der FRITZ!Box folgende Hinweise:

• Wenn Sie mehr als ein USB-Gerät ohne eigene Strom-

versorgung an die FRITZ!Box anschließen, dann beachten Sie bitte, dass gemäß der USB-Spezifikation die Gesamtstromaufnahme den Wert von 500 mA nicht übersteigen darf. Andernfalls kann es zu unspezifischen Fehlerbildern bei den USB-Geräten oder auch zu Schäden an der FRITZ!Box kommen.

• AVM rät ausdrücklich davon ab, Firmware-Updates

für USB-Geräte durchzuführen, die über den USBFernanschluss an der FRITZ!Box mit dem Computer verbunden sind.

• Wählen Sie vor dem Entfernen eines USB-Speichers

in der FRITZ!Box-Benutzeroberfläche immer die Einstellung „Sicher entfernen“, um Datenverluste zu vermeiden.

• USB-Speicher, die mehr als einen USB-Anschluss

zum Betrieb benötigen, beispielsweise Festplatten mit USB-Y-Kabel, betreiben Sie bitte ausschließlich mit einer eigenen Stromversorgung oder über einen USB-Hub mit Stromversorgung, um Schäden an der FRITZ!Box oder dem USB-Speicher zu vermeiden.

• Die FRITZ!Box kann äußere Einwirkungen auf den

USB-Speicher nicht abwehren. So können beispielsweise Spannungsspitzen oder Spannungsabfälle bei Schlechtwetter auftreten oder USB-Speicher altersbedingt aufgrund besonders vieler defekter Sektoren

FRITZ!Box WLAN 3270 47

Nutzungshinweise für USB-Geräte

bei Schreibvorgängen die Datenstruktur korrumpieren. In solchen Fällen kann es zu kompletten Datenverlusten kommen.

Es wird daher empfohlen, grundsätzlich eine Sicherungskopie des USB-Speicherinhalts anzufertigen, damit Ihre Daten nicht verloren sind, falls es zu Datenverlusten auf dem USB-Speicher kommt.

FRITZ!Box WLAN 3270 48

Problembehandlung

7 Problembehandlung

Hilfe bei Fehlern

In diesem Kapitel finden Sie konkrete Hilfe, wenn Sie die Benutzeroberfläche der FRITZ!Box nicht öffnen können, Probleme mit der WLAN-Verbindung haben oder die IP-Einstellungen in Ihrem Computer ändern wollen.

7.1 Fehler beim Öffnen der Benutzeroberfläche

Wenn Sie beim Öffnen der Benutzeroberfläche eine Fehlermeldung bekommen, kann das verschiedene Ursachen haben. Überprüfen Sie die Fehlerursachen und versuchen Sie, den Fehler zu beheben.

Neustart der FRITZ!Box

Die Benutzeroberfläche kann nicht geöffnet werden oder reagiert nicht.

Ursache

Inkonsistenzen innerhalb der FRITZ!Box.

Abhilfe

1. Starten Sie die FRITZ!Box neu.

Ziehen Sie dazu den Netzstecker aus der Steckdose.

2. Stellen Sie nach zirka fünf Sekunden die Verbindung

zum Stromnetz wieder her.

3. Warten Sie bis die Leuchtdiode „Power“ dauerhaft

leuchtet und, falls Sie WLAN eingeschaltet haben, auch die Leuchtdiode „WLAN“ dauerhaft leuchtet. Damit ist sichergestellt, dass der Neustart der FRITZ!Box vollständig abgeschlossen ist.

4. Versuchen Sie nun erneut, die Benutzeroberfläche

der FRITZ!Box durch Eingabe von fritz.box

FRITZ!Box WLAN 3270 49

zu öffnen.

Kabelverbindungen prüfen

Die Benutzeroberfläche der FRITZ!Box erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Die Kabelverbindungen sind lose.

Abhilfe

Stellen Sie sicher, dass alle Kabelverbindungen fest stecken.

Namensauflösung überprüfen

Die Benutzeroberfläche der FRITZ!Box kann nicht über

fritz.box geöffnet werden.

Ursache

Die Namensauflösung der FRITZ!Box funktioniert nicht.

Abhilfe

1. Geben Sie im Internetbrowser als Adresse statt

fritz.box

die folgende IP-Adresse ein:

192.168.178.1

2. Wenn die Benutzeroberfläche über diese Adresse er-

reicht werden kann, überprüfen Sie die Einstellungen für den verwendeten Netzwerkadapter wie im Abschnitt „IP-Adresse automatisch beziehen“ ab Seite 61 beschrieben.

FRITZ!Box WLAN 3270 50

IP-Adresse überprüfen

Die Benutzeroberfläche <der FRITZ!Box kann weder über

fritz.box noch über 192.168.178.1 geöffnet werden.

Ursache

Die IP-Adresse auf dem angeschlossenen Rechner ist unpassend eingestellt.

Abhilfe

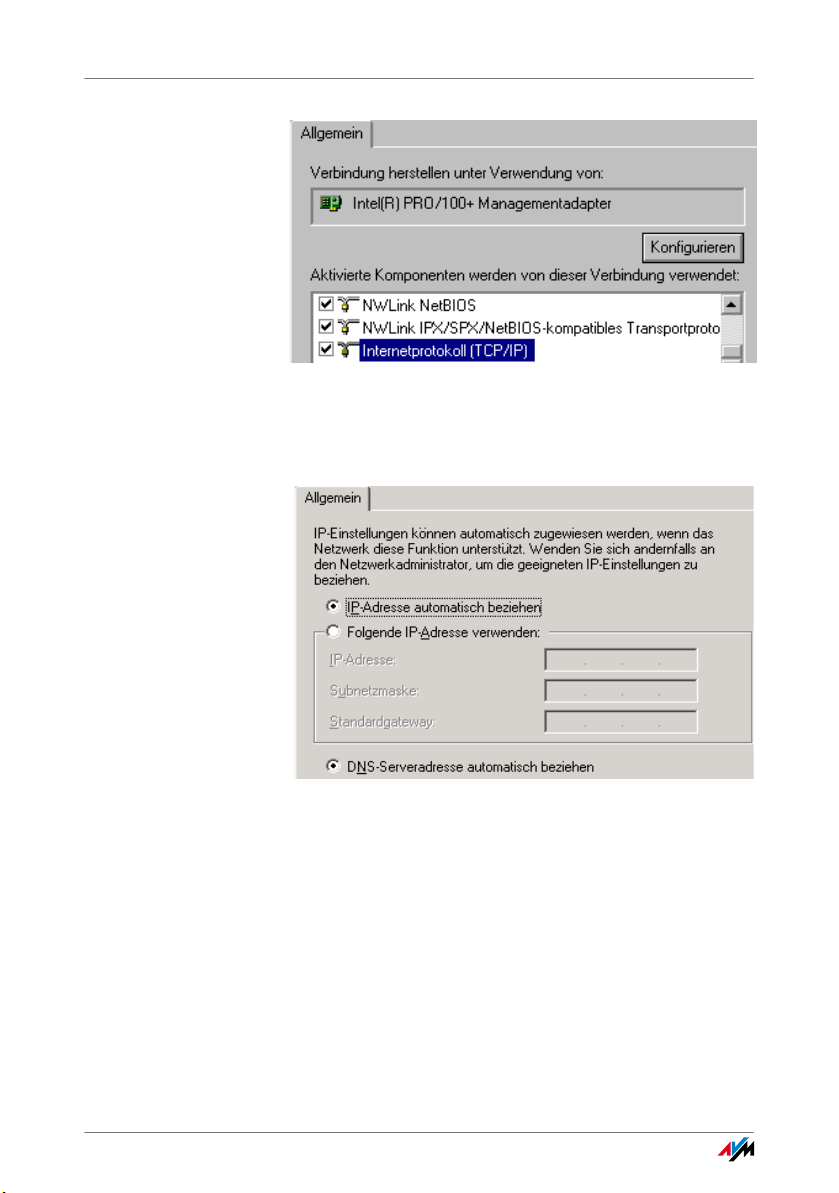

Stellen Sie den verwendeten Netzwerkadapter auf DHCP, damit die IP-Adresse über den DHCP-Server der FRITZ!Box bezogen werden kann. Überprüfen Sie dazu die Einstellungen wie im Abschnitt „IP-Adresse automatisch beziehen“ ab Seite 61 beschrieben.

Sollte es anschließend immer noch nicht möglich sein, die Benutzeroberfläche der FRITZ!Box über fritz.box über 192.168.178.1

zu öffnen, verwenden Sie die feste

oder

IP-Adresse der FRITZ!Box wie auf Seite 54 beschrieben.

Wählverbindungen deaktivieren

Die Benutzeroberfläche wird nicht geöffnet, stattdessen erscheint ein Fenster für eine DFÜ-Wählverbindung.

Ursache

Der Internetbrowser muss beim Aufrufen der Benutzeroberfläche die Netzwerkverbindung zwischen Computer und FRITZ!Box nutzen. Dafür muss der automatische Aufbau einer DFÜ-Verbindung deaktiviert werden.

Abhilfe

Sie können den automatischen Aufbau einer DFÜ-Verbindung deaktivieren. Beispielhaft wird hier beschrieben, wie Sie die Einstellungen des Internet Explorers 8 prüfen:

1. Wählen Sie unter „Extras / Internetoptionen“ die Re-

gisterkarte „Verbindungen“ aus.

2. Aktivieren Sie im Abschnitt „Einstellungen für VPN-

und Wählverbindungen“ die Option „Keine Verbindung wählen“.

FRITZ!Box WLAN 3270 51

Onlinebetrieb aktivieren

3. Klicken Sie abschließend auf „OK“.

Onlinebetrieb aktivieren

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Der Internetbrowser befindet sich im Offlinebetrieb.

Stellen Sie den Internetbrowser auf Onlinebetrieb ein. Am Beispiel des Internet Explorers 8:

1. Öffnen Sie das Menü „Extras“.

2. Wenn vor dem Menüpunkt „Offlinebetrieb“ ein Ha-

Der Haken wird entfernt und der Internet Explorer ist im Onlinebetrieb.

Proxyeinstellungen überprüfen

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Abhilfe

ken steht, klicken Sie darauf.

Ursache

Die Proxyeinstellungen des Internetbrowsers verhindern, dass die Benutzeroberfläche aufgerufen werden kann.

Abhilfe

Tragen Sie den DNS-Namen und die IP-Adresse der FRITZ!Box in den Proxyeinstellungen des Internetbrowsers als Ausnahme ein, wie hier am Beispiel des Internet Explorers 8 beschrieben:

1. Wählen Sie unter „Extras / Internetoptionen“ die Re-

gisterkarte „Verbindungen“.

2. Klicken Sie im Abschnitt „LAN-Einstellungen“ auf die

Schaltfläche „LAN-Einstellungen“.

FRITZ!Box WLAN 3270 52

CGI-Einstellungen überprüfen

3. Setzen Sie im nächsten Fenster im Abschnitt „Proxy-

4. Tragen Sie unter „Ausnahmen“ ein:

server“ einen Haken vor der Option „Proxyserver für LAN verwenden“ und klicken Sie auf die Schaltfläche „Erweitert“.

fritz.box

; 192.168.178.1; 169.254.1.1

und klicken Sie auf „OK“.

CGI-Einstellungen überprüfen

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Das Ausführen von CGI-Skripten im Internetbrowser ist deaktiviert.

Abhilfe

Stellen Sie den Internetbrowser so ein, dass das Ausführen von Skripten für die Benutzeroberfläche gestattet ist. Am Beispiel des Internet Explorer 8:

1. Wählen Sie unter „Extras / Internetoptionen“ die Re-

gisterkarte „Sicherheit“.

2. Wenn hier die Schaltfläche „Standardstufe“ ausge-

graut ist, ist die Sicherheitsstufe „Mittel“ eingestellt und das Ausführen von CGI-Scripts ist im Internetbrowser bereits zugelassen.

3. Wenn die Schaltfläche „Standardstufe“ nicht ausge-

graut ist, dann gehen Sie folgendermaßen vor:

4. Markieren Sie das Symbol„ Lokales Intranet“ und kli-

cken Sie auf die Schaltfläche „Sites“.

5. Klicken Sie im nächsten Fenster auf die Schaltfläche

„Erweitert“ und geben Sie im Feld „Diese Website zur Zone hinzufügen:“ ein:

fritz.box

Klicken Sie „Hinzufügen“.

FRITZ!Box WLAN 3270 53

Sicherheitsprogramme überprüfen

6. Deaktivieren Sie die Option „Für Sites dieser Zone ist

eine Serverüberprüfung (https:) erforderlich“ und klicken Sie „Schließen“.

Sicherheitsprogramme überprüfen

Die Benutzeroberfläche kann nicht im Internetbrowser angezeigt werden.

Ursache

Ein Sicherheitsprogramm blockiert den Zugriff auf die Benutzeroberfläche.

Abhilfe

Sicherheitsprogramme, wie zum Beispiel Firewalls, können den Zugriff auf die Benutzeroberfläche der FRITZ!Box verhindern. Richten Sie in allen aktiven Sicherheitsprogrammen Ausnahmen für die FRITZ!Box ein.

Wenn Sie ein Sicherheitsprogramm beenden möchten, um den Zugang zur FRITZ!Box zu testen, ziehen Sie zuerst das DSL-Kabel! Starten Sie nach dem Test zuerst das Sicherheitsprogramm, bevor Sie das DSL-Kabel wieder einstecken und eine Internetverbindung aufbauen!

Benutzeroberfläche der FRITZ!Box öffnen

Die FRITZ!Box verfügt über eine feste IP-Adresse, die nicht veränderbar ist. Über diese IP-Adresse ist die FRITZ!Box immer erreichbar. Es handelt sich dabei um folgende IPAdresse:

Feste IP-Adresse 169.254.1.1

Um die Benutzeroberfläche der FRITZ!Box über diese IPAdresse zu öffnen, gehen Sie folgendermaßen vor:

1. Verbinden Sie die FRITZ!Box und den Computer über

das Netzwerkkabel (gelb). Siehe dazu Abschnitt „Computer am Netzwerkanschluss anschließen“ ab Seite 17).

FRITZ!Box WLAN 3270 54

FRITZ!Box wird vom WLAN-Adapter nicht gefunden

2. Stellen Sie sicher, dass der Computer die IP-Adresse

automatisch bezieht. Sie können diese Einstellung in den IP-Einstellungen des Computers überprüfen (siehe Abschnitt „IP-Adresse automatisch beziehen“ ab Seite 61).

3. Starten Sie den Computer neu.

4. Starten Sie Ihren Internetbrowser und geben Sie die

feste IP-Adresse der FRITZ!Box ein:

169.254.1.1

Jetzt wird die Benutzeroberfläche der FRITZ!Box geöffnet.

Nachdem Sie die Benutzeroberfläche der FRITZ!Box wieder erreicht haben, sollten Sie die IP-Einstellungen in der FRITZ!Box überprüfen und gegebenenfalls korrigieren.

7.2 FRITZ!Box wird vom WLAN-Adapter nicht gefunden

Wenn vom WLAN-Adapter eines Computers das Funknetzwerk „FRITZ!Box WLAN 3270“ nicht gefunden wird, dann führen Sie bitte die folgenden Maßnahmen durch, um die Fehlerursache zu finden und den Fehler zu beheben.

WLAN-Adapter aktivieren

Der WLAN-Adapter findet kein Funknetz.

Ursache

Der WLAN-Adapter ist nicht betriebsbereit.

Abhilfe

Stellen Sie sicher, dass der WLAN-Adapter betriebsbereit ist. Einige in Notebooks eingebaute WLAN-Adapter müssen mit einem Schalter am Notebook eingeschaltet werden.

Bei Fragen zum WLAN-Adapter Ihres Computers wenden Sie sich bitte an den Hersteller.

FRITZ!Box WLAN 3270 55

WLAN aktivieren

Das Funknetz der FRITZ!Box wird vom WLAN-Adapter nicht gefunden.

Ursache

WLAN ist in der FRITZ!Box nicht aktiviert. Wenn die Leuchtdiode „WLAN“ an der FRITZ!Box nicht dauerhaft leuchtet, dann ist WLAN nicht aktiviert.

Abhilfe

Drücken Sie auf den WLAN-Taster der FRITZ!Box. Die Leuchtdiode „WLAN“ beginnt zu blinken und anschließend dauerhaft zu leuchten. Damit ist die WLAN-Funktion aktiviert.

Name des Funknetzes bekannt geben

Das Funknetzwerk der FRITZ!Box wird vom WLAN-Adapter nicht gefunden.

Ursache

Der Name des Funknetzwerks der FRITZ!Box ist versteckt.

Abhilfe

Aktivieren Sie in den WLAN-Einstellungen der FRITZ!Box die Einstellung „Name des Funknetzes (SSID) bekannt geben“.

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel

mit einem Computer wie im Abschnitt „Computer am Netzwerkanschluss anschließen“ auf Seite 17 beschrieben.

2. Starten Sie einen Internetbrowser.

3. Geben Sie als Adresse fritz.box

4. Wählen Sie das Menü „Einstellungen“ aus.

5. Wählen Sie das Menü „Erweiterte Einstellungen /

WLAN / Funkeinstellungen“ aus und aktivieren Sie die Option „Name des Funknetzes (SSID) bekannt geben“.

FRITZ!Box WLAN 3270 56

ein.

WLAN-Verbindung wird nicht aufgebaut

6. Klicken Sie auf die Schaltfläche „Übernehmen“.

7. Entfernen Sie das Netzwerkkabel und versuchen Sie

erneut, eine Verbindung über WLAN aufzubauen.

7.3 WLAN-Verbindung wird nicht aufgebaut

Sicherheitseinstellungen für WLAN vergleichen

Stellen Sie sicher, dass die WLAN-Sicherheitseinstellungen, die in der FRITZ!Box eingetragen sind, mit den Sicherheitseinstellungen des WLAN-Adapters übereinstimmen.

Sie können sich die WLAN-Sicherheitseinstellungen der FRITZ!Box anzeigen lassen und ausdrucken:

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel

mit einem Computer. Wie Sie dazu vorgehen, ist in den Abschnitten „Computer am Netzwerkanschluss anschließen“ ab Seite 17 beschrieben.

2. Starten Sie einen Internetbrowser.

3. Geben Sie als Adresse fritz.box

4. Wählen Sie das Menü „Einstellungen“ aus.

5. Wählen Sie das Menü „Erweiterte Einstellungen /

WLAN / Sicherheit“ aus.

6. Klicken Sie auf die Schaltfläche „Übernehmen“.

Ein Fenster mit den WLAN-Sicherheitseinstellungen wird eingeblendet. Drucken Sie die Seite aus, indem Sie auf die Schaltfläche „Diese Seite drucken“ klicken.

7. Entfernen Sie das Netzwerkkabel und überprüfen Sie

anhand des Ausdruckes die Einstellungen des WLANAdapters. Versuchen Sie dann erneut, eine Verbindung aufzubauen.

FRITZ!Box WLAN 3270 57

ein.

WLAN-Verbindung ohne Sicherheitseinstellungen testen

Testen Sie ohne WLAN-Sicherheitseinstellungen, ob eine WLAN-Verbindung zwischen der FRITZ!Box und dem WLANAdapter grundsätzlich möglich ist.

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel

mit einem Computer. Wie Sie dazu vorgehen, ist in den Abschnitten „Computer am Netzwerkanschluss anschließen“ ab Seite 17 beschrieben.

2. Öffnen Sie die Benutzeroberfläche in einem Internet-

browser. Wie Sie dazu vorgehen, ist im Abschnitt „Öffnen der Benutzeroberfläche“ auf Seite 24 beschrieben.

3. Wählen Sie das Menü „Erweiterte Einstellungen /

WLAN / Sicherheit“ aus und aktivieren Sie „unverschlüsselten Zugang aktivieren“. Klicken Sie dann auf „Übernehmen“.

4. Entfernen Sie das Netzwerkkabel und versuchen Sie

erneut, eine Verbindung aufzubauen.

Diesen ungesicherten Zustand sollten Sie nur zum Testen nutzen, um herauszufinden, ob eine WLANVerbindung grundsätzlich möglich ist.

Wenn Sie auch mit dem unverschlüsselten Zugang keine WLAN-Verbindung herstellen können, dann überprüfen Sie die Installation des WLAN-Adapters und nehmen Sie gegebenenfalls Kontakt mit dem Hersteller des WLAN-Adapters auf.

Aktivieren Sie nach erfolgten Tests die WLAN-Verschlüsselung wieder. Folgen Sie dafür den oben aufgezeigten Schritten und aktivieren Sie vorher eingestellte Verschlüsselungsart.

FRITZ!Box WLAN 3270 58

Aktuelles Service Pack installieren

In Windows XP Service Pack 2 kann über den Microsoft WLAN Service (WZC) keine WLAN-Verbindung zur FRITZ!Box aufgebaut werden.

Ursache

Möglicherweise ist der Microsoft Patch für WPA2 (IEEE

802.11i) nicht installiert.

Abhilfe

Installieren Sie das Service Pack 3 (SP3) für Windows XP, das Sie kostenlos bei Microsoft herunterladen können. Anschließend ist der Microsoft WLAN Service WPA2-fähig, so dass eine WLAN-Verbindung zur FRITZ!Box aufgebaut werden kann.

Störungen ausschließen, die durch andere Funknetze verursacht werden

Wenn es in der unmittelbaren Umgebung Ihrer FRITZ!Box andere Geräte gibt, die im selben Frequenzband funken, kann es durch diese gleichzeitige Nutzung zu gegenseitigen Störungen (zum Beispiel Schwankungen oder Verbindungsabbrüchen) kommen. Störungen können durch andere WLAN Access Points verursacht werden, aber auch durch Geräte wie Babyfone, Spielkonsolen, Garagentoröffner, Bluetooth-Geräte oder AV-Funkbrücken, die ebenfalls das 2,4-GHz-Frequenzband nutzen. Testen Sie in diesem Fall bitte einen anderen Funkkanal für Ihre FRITZ!Box.

Alternativ können Sie den Funkkanal auch auf „Auto“ stellen. Damit aktivieren Sie die Autokanal-Funktion, durch die die FRITZ!Box selbsttätig den jeweils günstigsten WLAN-Kanal einstellt.

Für Anwendungen, die auf einen möglichst gleichbleibend hohen Datendurchsatz („Streaming“) angewiesen sind, sollten Sie das 5-GHz-Frequenzband verwenden. Dieses Funkband stellt mehr Kanäle bereit und ist deutlich weniger durch externe Störquellen belastet.

FRITZ!Box WLAN 3270 59

WLAN-Kanäle mit DFS vermeiden

Für die Einstellung des Funkkanals in der Benutzeroberfläche muss Ihr Computer per Netzwerkkabel oder kabellos mit der FRITZ!Box verbunden sein. Sollte Ihr Computer über WLAN angeschlossen sein, können Sie der nachstehenden Anleitung ab Schritt 2 folgen. Beachten Sie in diesem Fall bitte, dass die bestehende WLAN-Verbindung unterbrochen wird, sobald Sie die geänderte Einstellung übernehmen. Anschließend müssen Sie Ihren Computer erneut mit der FRITZ!Box verbinden.

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel

mit einem Computer. Wie Sie dazu vorgehen, ist in den Abschnitten „Computer am Netzwerkanschluss anschließen“ ab Seite 17 beschrieben.

2. Starten Sie einen Internetbrowser.

3. Geben Sie als Adresse fritz.box

ein.

4. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“ aus.

5. Wählen Sie das Menü „WLAN / Funkeinstellungen“

aus.

6. Wählen Sie in der Liste „Funkkanal auswählen“ einen

anderen Funkkanal aus.

7. Klicken Sie auf die Schaltfläche „Übernehmen“.

8. Entfernen Sie das Netzwerkkabel und überprüfen

Sie, ob weiterhin Störungen auftreten.

WLAN-Kanäle mit DFS vermeiden

Die FRITZ!Box verliert im 5-GHz-Frequenzbereich aus nicht erkennbaren Gründen die WLAN-Verbindung.

Ursache

Im 5-GHz-Frequenzbereich ist vorgeschrieben, dass der Access Point den Kanal wechselt, sobald eine Radarquelle auf demselben Kanal funkt (Dynamische Frequenzwahl, DFS).

FRITZ!Box WLAN 3270 60

IP-Adresse automatisch beziehen

Abhilfe

Ein erzwungener Kanalwechsel kann vermieden werden, indem Sie in der FRITZ!Box für das 5-GHz-Frequenzband einen Kanal einstellen, der kein DFS verwendet (Kanäle 36, 40, 44, 48).

7.4 IP-Adresse automatisch beziehen

Die FRITZ!Box verfügt über einen eigenen DHCP-Server, der den angeschlossenen Computern IP-Adressen zuweist. Die Computer müssen dafür so eingerichtet sein, dass sie ihre IP-Adresse automatisch beziehen können. Die Schritte zur Überprüfung und Einstellung dieser Option unterscheiden sich in den verschiedenen Betriebssystemen. Lesen Sie dazu den Abschnitt für Ihr Betriebssystem.

Wenn die FRITZ!Box in einem Netzwerk betrieben wird, dann darf in diesem Netzwerk kein anderer DHCP-Server aktiviert sein.

IP-Adresse automatisch beziehen in Windows 7

1. Klicken Sie in der Taskleiste auf die Schaltfläche

„Start“ und wählen Sie „Systemsteuerung / Netzwerk und Internet“.

2. Klicken Sie unter „Netzwerk- und Freigabecenter“ auf

„Netzwerkstatus und -aufgaben anzeigen“.

3. Wählen Sie aus der Spalte links den Punkt „Adapte-

reinstellungen ändern“.

4. Wählen Sie die LAN-Verbindung aus, die Ihren Com-

puter mit der FRITZ!Box verbindet. Klicken Sie die rechte Maustaste und wählen Sie „Eigenschaften“.

5. Unter „Diese Verbindung verwendet folgende Ele-

mente“ wählen Sie den Eintrag „Internetprotokoll Version 4 (TCP/IPv4)“ und klicken auf „Eigenschaften“.

FRITZ!Box WLAN 3270 61

IP-Adresse automatisch beziehen in Windows Vista

6. Aktivieren Sie die Optionen „IP-Adresse automatisch

beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Eigenschaften des Internetprotokolls (TCP/IP)

7. Bestätigen Sie die Auswahl mit „OK“.

Wiederholen Sie die Schritte 5. bis 7. auch für das „Internetprotokoll Version 6 (TCP/IPv6)“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen in Windows Vista

1. Klicken Sie in der Taskleiste auf die Schaltfläche

„Start“ und wählen Sie „Systemsteuerung / Netzwerk- und Freigabecenter“.

2. Wählen Sie aus den „Aufgaben“ den Punkt „Netz-

werkverbindungen verwalten“.

3. Wählen Sie im Bereich „LAN oder Hochgeschwindig-

keitsinternet“ die LAN-Verbindung aus, die Ihren Computer mit der FRITZ!Box verbindet. Klicken Sie die rechte Maustaste und wählen Sie „Eigenschaften“.

4. Falls das Fenster „Benutzerkontensteuerung“ ein-

geblendet wird, klicken Sie in diesem Fenster auf „Fortsetzen“.

FRITZ!Box WLAN 3270 62

IP-Adresse automatisch beziehen in Windows XP

5. Unter „Diese Verbindung verwendet folgende Ele-

mente“ wählen Sie den Eintrag „Internetprotokoll Version 4 (TCP/IPv4)“ und klicken auf „Eigenschaften“.

6. Aktivieren Sie die Optionen „IP-Adresse automatisch

beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Eigenschaften des Internetprotokolls (TCP/IP)

7. Bestätigen Sie die Auswahl mit „OK“.

Wiederholen Sie die Schritte 5. bis 7. gegebenenfalls auch für „Internetprotokoll Version 6 (TCP/IPv6)“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen in Windows XP

1. Wählen Sie unter „Start / Systemsteuerung / Netz-

werk- und Internetverbindungen / Netzwerkverbindungen“ die LAN-Verbindung der mit der FRITZ!Box verbundenen Netzwerkkarte per Doppelklick aus.

2. Klicken Sie auf die Schaltfläche „Eigenschaften“.

3. Wählen Sie in der Liste „Internetprotokoll (TCP/IP)“

und klicken Sie auf „Eigenschaften“.

4. Aktivieren Sie die Optionen „IP-Adresse automatisch

beziehen“ und „DNS-Serveradresse automatisch beziehen“.

FRITZ!Box WLAN 3270 63

IP-Adresse automatisch beziehen in Windows 2000

Eigenschaften des Internetprotokolls (TCP/IP)

5. Bestätigen Sie die Auswahl mit „OK“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen in Windows 2000

1. Wählen Sie „Start / Einstellungen / Netzwerk- und

DFÜ-Verbindungen“.

2. Wählen Sie die LAN-Verbindung der mit der FRITZ!Box

verbundenen Netzwerkkarte per Doppelklick aus.

3. Klicken Sie auf die Schaltfläche „Eigenschaften“.

4. Wählen Sie in der Liste „Internetprotokoll (TCP/IP)“

mit einem Doppelklick aus.

FRITZ!Box WLAN 3270 64

IP-Adresse automatisch beziehen in Windows 2000

Eigenschaften der LAN-Verbindung einer Netzwerkkarte

5. Aktivieren Sie die Optionen „IP-Adresse automatisch

beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Eigenschaften des Internetprotokolls (TCP/IP)

6. Bestätigen Sie die Auswahl mit „OK“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

FRITZ!Box WLAN 3270 65

IP-Adresse automatisch beziehen in Mac OS X

1. Wählen Sie im Apfelmenü „Systemeinstellungen“.

2. Klicken Sie im Fenster „Systemeinstellungen“ auf

das Symbol „Netzwerk“.

3. Wählen Sie im Fenster „Netzwerk“ im Menü „Zeigen“

die Option „Ethernet (integriert)“.

4. Wechseln Sie auf die Registerkarte „TCP/IP“ und

wählen Sie im Menü „IPv4 konfigurieren“ die Option „DHCP“.

5. Klicken Sie auf „Jetzt aktivieren“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen unter Linux

Ausführliche Grundlagen und Hilfestellungen zum Thema Netzwerkeinstellungen unter Linux finden Sie zum Beispiel unter:

http://www.linuxhaven.de/dlhp/HOWTO/DE-NetzwerkHOWTO.html

FRITZ!Box WLAN 3270 66

Deinstallation

8 Deinstallation

Entfernen von Programmen und Programmeinträgen

Dieses Kapitel beschreibt, wie Sie die FRITZ!Box vom Computer trennen und installierte Programme deinstallieren.

8.1 FRITZ!Box vom Computer trennen

LAN-Anschluss Wenn der Computer über ein Netzwerkkabel an einer der

LAN-Buchsen der FRITZ!Box angeschlossen ist, genügt es, das Netzwerkkabel zu entfernen.

Wenn der Computer über einen Netzwerk-Hub oder Switch mit der FRITZ!Box verbunden ist, dann entfernen Sie das Netzwerkkabel zwischen FRITZ!Box und NetzwerkHub oder -Switch.

WLAN Wenn der Computer kabellos über WLAN mit der FRITZ!Box

verbunden ist, dann deaktivieren Sie in der Software des WLAN-Adapters oder des WLAN-Moduls die WLAN-Verbindung zur FRITZ!Box.

8.2 Druckeranschluss deinstallieren

Den AVM FRITZ!Box USB Druckeranschluss deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

Druckeranschluss in Windows 7 deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme“.

2. Klicken Sie unter „Programme und Funktionen“ auf

„Programm deinstallieren“.

3. Markieren Sie in der Liste den Eintrag „AVM

FRITZ!Box Druckeranschluss“.

4. Klicken Sie oberhalb der Liste auf die Schaltfläche

„Deinstallieren/ändern“.

Der Druckeranschluss wird deinstalliert.

FRITZ!Box WLAN 3270 67

Druckeranschluss in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme

und Funktionen.“

2. Markieren Sie in der Liste den Eintrag „AVM

FRITZ!Box USB Druckeranschluss“.

3. Klicken Sie auf die Schaltfläche „Deinstallieren/än-

dern“.

4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“.

Damit ist der Druckeranschluss deinstalliert.

Druckeranschluss in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“.

Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box USB Druckeranschluss“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist der Druckeranschluss deinstalliert.

Druckeranschluss in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung

/ Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box Druckeranschluss“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist der Druckeranschluss deinstalliert.

FRITZ!Box WLAN 3270 68

Programmgruppe deinstallieren

8.3 Programmgruppe deinstallieren

Die Programmgruppe FRITZ!Box deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

Programmgruppe in Windows 7 deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme“.

2. Klicken Sie unter „Programme und Funktionen“ auf

„Programm deinstallieren“.

3. Markieren Sie in der Liste den Eintrag „AVM

FRITZ!Box Dokumentation“.

4. Klicken Sie oberhalb der Liste auf die Schaltfläche

„Deinstallieren/ändern“.

Die Programmgruppe wird deinstalliert.

Programmgruppe in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme

und Funktionen“.

2. Markieren Sie in der Liste den Eintrag „AVM

FRITZ!Box Dokumentation“.

3. Klicken Sie auf die Schaltfläche „Deinstallieren/än-

dern“.

4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“.

Damit ist die Programmgruppe deinstalliert.

Programmgruppe in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“.

Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box Dokumentation“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist die Programmgruppe deinstalliert.

FRITZ!Box WLAN 3270 69

Programmgruppe in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung

/ Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box Dokumentation“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist die Programmgruppe deinstalliert.

FRITZ!Box WLAN 3270 70

Produktdetails

II PRODUKTDETAILS UND WISSENSWERTES

1Produktdetails

FRITZ!Box WLAN 3270

Dieses Kapitel liefert Ihnen Produktdetails zur FRITZ!Box WLAN 3270. Sie erhalten Informationen zu Kabeln und Adaptern, technischen Daten und weiteren Details.

1.1 Kabel und Adapter

Beachten Sie zu den einzelnen Kabeln und Adaptern der FRITZ!Box WLAN 3270 die Hinweise in den folgenden Abschnitten.

DSL-Kabel

Das DSL-Kabel dient zum Anschluss der FRITZ!Box an einen DSL-Anschluss.

Wenn Sie ein Ersatzkabel benötigen, dann verwenden Sie ein Standard-Netzwerkkabel.

Zur Verlängerung des DSL-Kabels am RJ45-Stecker benötigen Sie folgende Komponenten:

• 1 Standard-Netzwerkkabel

• 1 Standard-RJ45-Doppelkupplung CAT5

Alle Komponenten können Sie im Fachhandel erwerben.

Bedenken Sie, dass die Leitungsqualität mit Vergrößerung des Abstandes von der Vermittlungsstelle abnehmen kann.

Für die Verlängerung des DSL-Kabels über das StandardNetzwerkkabel wird eine maximale Länge von 20 Metern empfohlen.

FRITZ!Box WLAN 3270 71

Netzwerkkabel

Zur Nutzung aller Netzwerkanschlüsse der FRITZ!Box WLAN 3270 benötigen Sie zusätzliche Netzwerkkabel.

Das Netzwerkkabel (gelb) der FRITZ!Box WLAN 3270 ist ein Standard-Ethernet-Kabel der Kategorie 5 (Cat5). Wenn Sie ein Ersatzkabel, ein längeres Kabel oder eine Verlängerung benötigen, verwenden Sie bitte ein Ethernetkabel der Kategorie 5 oder 5e (Cat5 oder Cat5e) vom Typ STP (Shielded Twisted Pair). Zur Verlängerung eines Kabels benötigen Sie eine geschirmte RJ45-Doppelkupplung (Cat5 oder Cat5e) mit einer 1:1 Kontaktbelegung. Sie können sowohl gerade Kabel als auch Crosslink-Kabel verwenden. Alle Komponenten können Sie im Fachhandel erwerben.

Beim Einsatz von Komponenten einer kleineren Kategorie, kann es zu Einbußen bei der Übertragungsgeschwindigkeit kommen.

Für das Netzwerkkabel wird eine maximale Länge von 100 Metern empfohlen.

1.2 AVM-Kleinteileversand

Falls Sie ein Ersatzkabel für Ihre FRITZ!Box WLAN 3270 benötigen, dann erreichen Sie den AVM-Kleinteileversand unter folgender E-Mail-Adresse:

zubehoer@avm.de

FRITZ!Box WLAN 3270 72

Leuchtdioden

1.3 Leuchtdioden

Die FRITZ!Box WLAN 3270 hat auf der Oberseite fünf Leuchtdioden (LEDs), die durch Leuchten oder Blinken verschiedene Verbindungszustände anzeigen.

LED Zustand Bedeutung

Power leuchtet

blinkt

LAN leuchtet Netzwerkverbindung zu mindestens einem angeschlos-

WLAN leuchtet WLAN-Funktion aktiviert

blinkt

DSL leuchtet Internetverbindung besteht

INFO blinkt

blinkt rot Fehler: Öffnen Sie die Benutzeroberfläche der FRITZ!Box

• Bereitschaft der FRITZ!Box

• Stromzufuhr besteht und DSL-Anschluss ist betriebsbe-

reit

• Stromzufuhr besteht

• Verbindung zum DSL wird hergestellt oder ist unterbro-

chen

senen Gerät (Netzwerkkarte, Switch oder Hub) besteht

• WLAN-Funktion wird aktiviert oder deaktiviert

• WLAN-Einstellungen werden übernommen

• WPS wird ausgeführt

• WPS-Vorgang abgebrochen: Mehr als zwei WLAN-Ge-

räte führen gleichzeitig WPS aus. Wiederholen Sie den Verbindungsvorgang.

• Firmware wird aktualisiert

• angegebener Wert für Online-Zähler ist erreicht

• ein frei einstellbares Ereignis wird angezeigt

und folgen Sie den Hinweisen in der Übersicht

INFO-LED Für die Leuchtdiode „INFO“ können Sie festlegen, welche

Informationen zusätzlich angezeigt werden sollen. Details dazu finden Sie in der Benutzeroberfläche Ihrer FRITZ!Box WLAN 3270 im Bereich „Einstellungen / Erweiterte Einstellungen / System / INFO-Anzeige“.

FRITZ!Box WLAN 3270 73

WLAN-Taster

1.4 WLAN-Taster

Die FRITZ!Box ist mit einem WLAN-Taster ausgerüstet.

Der Taster hat zwei Funktionen:

1. Aktivieren und deaktivieren von WLAN

2. WLAN-Verbindung mit der WPS-Methode herstellen

1.5 STANDBY-Taster

Die FRITZ!Box hat auf der Geräteoberseite einen STANDBYTaster, der ursprünglich für den Energiesparmodus vorgesehen war. Der Taster war jedoch nie mit dieser Funktion belegt.

Mit der aktuellen Firmware wird der Energiesparmodus mittlerweile automatisch von der FRITZ!Box ein- und ausgeschaltet.

(siehe „WPS (Wi-Fi Protected Setup)“ ab Seite 93)

Wenn Sie länger als sechs Sekunden auf den Taster drücken, dann wird diese Funktion ausgeführt. Ihr WLAN-Adapter muss dazu die WPS-Methode unterstützen.

1.6 Technische Daten

Anschlüsse und Schnittstellen

• DSL-Anschluss

DSL-Modem gemäß Standard ITU G.992.1 Annex B (ADSL), T-Com 1TR112, ITU G.992.3 Annex B (ADSL2), ITU G.992.5 Annex B (ADSL2+)

• ein USB-Anschluss (USB-Version 2.0)

• vier Netzwerkanschlüsse über RJ45-Buchsen (Stan-

dard-Ethernet, 10/100 Base-T)

• WLAN

WLAN Access Point mit Unterstützung für Funknetzwerke nach den Standards

– IEEE 802.11a – 54 Mbit/s

FRITZ!Box WLAN 3270 74

Routerfunktion

– IEEE 802.11b – 11 Mbit/s

– IEEE 802.11g – 54 Mbit/s

– IEEE 802.11n – 300 Mbit/s

Routerfunktion

• DSL-Router

• DHCP-Server

• Firewall mit IP-Masquerading/NAT

Benutzeroberfläche und Anzeige

• Konfiguration und Statusmeldungen über einen Inter-

netbrowser eines angeschlossenen Computers

• fünf Leuchtdioden signalisieren den Gerätezustand

Physikalische Eigenschaften

• Abmessungen (B x T x H): ca. 210 x 155 x 25 mm

• Betriebsspannung: 230 Volt / 50 Hertz

• maximale Leistungsaufnahme: 12 W

• durchschnittliche Leistungsaufnahme: 5 W

• Firmware aktualisierbar (Update)

• CE-konform

• Umgebungsbedingungen

– Betriebstemperatur: 0 °C – +40 °C

– Lagertemperatur: -20 °C – +70 °C

– relative Luftfeuchtigkeit (Betrieb): 10 % – 90 %

– relative Luftfeuchtigkeit (Lager): 5 % – 95 %

FRITZ!Box WLAN 3270 75

CE-Konformitätserklärung

1.7 CE-Konformitätserklärung

Der Hersteller AVM GmbH

erklärt hiermit, dass das Produkt

den folgenden Richtlinien entspricht:

1999/5/EG R&TTE-Richtlinie: Funkanlagen und Telekommunika-

2004/108/EG EMC-Richtlinie: Elektromagnetische Verträglichkeit 2006/95/EG Niederspannungsrichtlinie: Elektrische Betriebsmit-

2009/125/EG EU-Richtlinie: Umweltgerechte Gestaltung energie-

Zur Beurteilung der Konformität wurden folgende Normen herangezogen:

- EN 60950-1:2006

- ETSI TS 101 388 V1.4.1 (2007-

08)

- ITU-T G.992.1

- ITU-T G.992.2

- ITU-T G.992.3

- ITU-T G.992.4

- ITU-T G.992.5

- ITU-T G.994.1

- ETSI ETR 328 (1996-11)

Alt-Moabit 95 D-10559 Berlin

FRITZ!Box WLAN 3270 ADSL-WLAN-Router

tionsendeinrichtungen

tel zur Verwendung innerhalb bestimmter Spannungsgrenzen

betriebener Produkte

- EN 301 489-1 V1.8.1 (2008)

- EN 301 489-17 V2.1.1 (2009)

- EN55024/9.98 + A1/10.01 + A2/01.03

- EN 300 328 V1.7.1 (11.2004)

- EN 301 893 V1.5.1 (12.2008)

Die Konformität des Produktes mit den oben genannten Normen und Richtlinien wird durch das CE-Zeichen bestätigt.

Berlin, den 02.06.2009 Peter Faxel, Technischer Direktor

Länderhinweis

Die Funktechnik dieses Gerätes ist für die Verwendung in allen Ländern der Europäischen Union sowie in der Schweiz, in Norwegen und Island vorgesehen. In Frankreich ist nur der Betrieb in geschlossenen Räumen zulässig.

FRITZ!Box WLAN 3270 76

Entsorgung

1.8 Entsorgung

Altgeräte und Elektronikteile müssen getrennt vom Hausmüll entsorgt werden.

Kennzeichnung von Altgeräten und Elektronikteilen

Die FRITZ!Box WLAN 3270 sowie alle im Lieferumfang der FRITZ!Box WLAN 3270 enthaltenen Geräte und Elektronikteile dürfen gemäß europäischen Vorgaben und deutschem Elektro- und Elektronikgerätegesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bitte bringen Sie sie nach der Verwendung zu den Sammelstellen der Kommune.

FRITZ!Box WLAN 3270 77

Wissenswertes: WLAN

2Wissenswertes: WLAN

WLAN (Wireless Local Area Network) ist eine Funktechnologie, die kabellose Netzwerke sowie den kabellosen Zugang zum Internet ermöglicht. Auf diese Weise können sich mehrere Benutzer einen Internetzugang teilen.

2.1 Standards

Vom Institute of Electrical and Electronic Engineers (IEEE) wurden die WLAN-Standards IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n und IEEE 802.11i definiert.

Die Standards IEEE 802.11a, IEEE 802.11b, IEEE 802.11g und IEEE 802.11n legen die Übertragungsgeschwindigkeit innerhalb eines WLAN fest. Der Standard IEEE 802.11i ist ein Sicherheitsstandard.

Standards für die Übertragungsgeschwindigkeit

Übertragungsge-

schwindigkeit

Die FRITZ!Box unterstützt wahlweise die Standards IEEE 802.11a, IEEE 802.11b, IEEE 802.11g und IEEE 802.11n. WLAN-Adapter, die einen oder mehrere der genannten Standards nutzen, können für WLAN-Verbindungen mit der FRITZ!Box eingesetzt werden.

Die Standards sind für verschiedene Frequenzbänder vorgesehen.

Standard Frequenzband Brutto-Übertragungsge-

schwindigkeit bis zu

802.11a 5 GHz 54 Mbit/s 25 Mbit/s

802.11b 2,4 GHz 11 Mbit/s 5 Mbit/s

802.11g 2,4 GHz 54 Mbit/s 25 Mbit/s

802.11n 2,4 / 5 GHz 300 Mbit/s 100 Mbit/s

Netto-Übertragungsgeschwindigkeit bis zu

Bei der Übertragungsgeschwindigkeit wird zwischen Brutto- und Netto-Geschwindigkeit unterschieden. Die NettoGeschwindigkeit entspricht der Übertragungsgeschwindigkeit der Nutzdaten.

FRITZ!Box WLAN 3270 78

Standards für die Übertragungsgeschwindigkeit

Reichweite Die Reichweite innerhalb von WLANs hängt stark von den

folgenden Faktoren ab:

• dem verwendeten WLAN-Adapter

• den baulichen Gegebenheiten

• dem Funkaufkommen auf dem gleichen Frequenz-

band. Es können andere WLAN-Funknetze, aber auch Mikrowellenherde, Babyfone, Spielkonsolen, Garagentoröffner, AV-Funkbrücken oder Bluetoothsender (zum Beispiel im Mobiltelefon) aktiv sein.

FRITZ!WLAN

Repeater N/G

IEEE 802.11a Dieser Standard arbeitet ausschließlich im selten be-

IEEE 802.11b Dies ist mit maximal 11 Mbit/s Übertragungsgeschwindig-

IEEE 802.11g Dieser WLAN-Standard ist momentan am meisten verbrei-

Zur Vergrößerung der WLAN-Reichweite insbesondere unter schwierigen oder stark abschirmenden baulichen Gegebenheiten kann der als Zubehörteil erhältliche FRITZ!WLAN Repeater N/G von AVM zusammen mit der FRITZ!Box verwendet werden. Er ist besonders einfach zu installieren und kann an jeder 230V-Steckdose betrieben werden. Alles Wissenswerte über den FRITZ!WLAN Repeater N/G finden Sie unter der Internetadresse:

www.avm.de/wlan_repeater

nutzten 5-GHz-Bereich und bietet daher die Chance, vergleichsweise ungestört von äußeren Einflüssen Daten zu übertragen. WLAN-Adapter, die 802.11a unterstützen, sind im Vergleich zu Geräten, die nach dem 802.11b/gStandard arbeiten, nicht sehr stark verbreitet.

keit der älteste Standard für Funknetze. Ältere WLAN-Adapter der ersten Generation können auch mit Hilfe von

802.11b mit der FRITZ!Box kommunizieren. Beherrscht der WLAN-Adapter aber neuere Standards wie zum Beispiel 802.11g, so sollte der neueste Standard verwendet werden.

tet. Er kommuniziert mit maximal 54 Mbit/s brutto im 2,4GHz-Frequenzbereich und gewährleistet eine breite Kompatibilität zu einer Vielzahl von WLAN-Geräten.

FRITZ!Box WLAN 3270 79

In der FRITZ!Box den richtigen Standard einstellen

Durch die starke Nutzung des 2,4-GHz-Frequenzbereichs kann es jedoch leichter zu Beeinträchtigungen kommen als im weniger genutzten 5-GHz-Bereich.

IEEE 802.11n Dieser Standard ermöglicht hohe Übertragungsgeschwin-

digkeiten und Reichweiten. Die FRITZ!Box unterstützt

802.11n wahlweise im 2,4- oder alternativ auch im 5-GHzFrequenzband. Modulationsverfahren und Antennentechniken wie MIMO (Multiple Input, Multiple Output) nutzen das jeweils zur Verfügung stehende Frequenzband effektiver aus als die älteren Standards.

Die Nutzung des Standards 802.11n – und somit die Verfügbarkeit hoher Übertragungsraten – ist nur möglich, wenn die WLAN-Verbindung mit dem Sicherheitsmechanismus WPA2 (AES-CCMP) gesichert ist.

Durch die Kompatibilität mit dem 802.11g-Standard können auch ältere WLAN-Adapter weiter verwendet werden.

In der FRITZ!Box den richtigen Standard einstellen

Die in Ihrem WLAN-Funknetz erreichbare Datenübertragungsrate hängt davon ab, welche WLAN-Standards von den eingebundenen WLAN-Adaptern verwendet werden. Diese WLAN-Standards müssen auch in der FRITZ!Box eingestellt sein. Gehen Sie folgendermaßen vor, um die eingestellten WLAN-Standards zu prüfen und gegebenenfalls zu ändern:

1. Starten Sie einen Internetbrowser.

2. Öffnen Sie die Benutzeroberfläche der FRITZ!Box, in-

dem Sie die Adresse fritz.box

3. Klicken Sie auf „Einstellungen / Erweiterte Einstel-

lungen“.

4. Stellen Sie sicher, dass unter „System / Ansicht“ die

Expertenansicht aktiviert ist.

5. Öffnen Sie „WLAN / Funkeinstellungen“ und wählen

Sie die benötigte Einstellung im Feld „Modus“ aus.

FRITZ!Box WLAN 3270 80

eingeben.

In der FRITZ!Box den richtigen Standard einstellen

Die folgenden Punkte müssen Sie bei der Einstellung beachten:

• Die FRITZ!Box und alle WLAN-Adapter müssen im

gleichen Frequenzband arbeiten, um miteinander kommunizieren zu können.

• Der Standard, den Sie in der FRITZ!Box einstellen,

muss mit den Standards aller im WLAN-Funknetz verwendeten WLAN-Adapter verträglich sein.

Notieren Sie sich, mit welchen Standards die WLAN-Adapter in Ihrem Netzwerk kompatibel sind und passen Sie dann anhand der folgenden Angaben die FRITZ!Box-Einstellungen an:

• In Ihr Funknetz sind ausschließlich WLAN-Adapter

eingebunden, die mit einem oder beiden der folgenden Standards verträglich sind:

802.11n

802.11g

Stellen Sie in der FRITZ!Box folgenden Modus ein:

Modus: 802.11n+g

Es wird das 2,4 GHz-Frequenzband genutzt.

• In Ihr Funknetz sind ausschließlich WLAN-Adapter

eingebunden, die mit einem oder beiden der folgenden Standards verträglich sind:

802.11b

802.11g

Stellen Sie in der FRITZ!Box folgenden Modus ein:

Modus: 802.11b+g

Es wird das 2,4 GHz-Frequenzband genutzt.

FRITZ!Box WLAN 3270 81

Standard für die Sicherheit

• In Ihr Funknetz sind ausschließlich WLAN-Adapter

eingebunden, die mit einem oder mehreren der folgenden Standards verträglich sind:

802.11n

802.11g

802.11b

Stellen Sie in der FRITZ!Box folgenden Modus ein:

Modus: 802.11n+g+b

Es wird das 2,4 GHz-Frequenzband genutzt.

eingebunden, die mit einem oder beiden der folgenden Standards verträglich sind:

802.11n

802.11a

Stellen Sie in der FRITZ!Box folgenden Modus ein:

Modus: 802.11n+a

Es wird das 5 GHz-Frequenzband genutzt.

Standard für die Sicherheit

IEEE 802.11i Mit dem Standard IEEE 802.11i wird der Sicherheitsme-

chanismus WPA2 definiert. WPA2 ist eine Erweiterung des bekannten Sicherheitsmechanismus WPA (Wi-Fi Protected Access).

FRITZ!Box WLAN 3270 82

Sicherheit

2.2 Sicherheit

Die Erweiterung von WPA zu WPA2 zeichnet sich im Wesentlichen durch das Verschlüsselungsverfahren AESCCMP aus:

Mechanismus Verschlüsselung

WPA TKIP (Temporary Key Integrity Protocol)

WPA2 TKIP

AES-CCMP

basiert auf dem sehr sicheren Verfahren AES (Advanced Encryption Standard). Durch CCMP (Counter with CBC-MAC Protocol) wird festgelegt, wie das AES-Verfahren auf WLAN-Pakete angewendet wird.

FRITZ!Box unterstützt mit dem WPA2-Mechanismus das Verschlüsselungsverfahren AES und mit dem WPA-Mechanismus das Verschlüsselungsverfahren TKIP. Somit kann die FRITZ!Box zusammen mit WLAN-Adaptern benutzt werden, die ebenfalls WPA2 mit AES oder WPA mit TKIP unterstützen.

Innerhalb von Funknetzwerken kommt dem Thema Sicherheit eine besondere Bedeutung zu.

Funksignale können auch außerhalb von Büro- und Wohnräumen empfangen und zu missbräuchlichen Zwecken genutzt werden.

Für ein WLAN muss deshalb sichergestellt werden, dass sich keine unberechtigten Benutzer anmelden und den Internetzugang oder freigegebene Netzwerkressourcen nutzen können.

In der FRITZ!Box gibt es auf unterschiedlichen Ebenen Einstellungen, die zur Sicherheit Ihres WLANs und somit zur Sicherheit Ihrer Computer beitragen.

FRITZ!Box WLAN 3270 83

Verschlüsselung

Die wichtigste Sicherheitseinstellung ist die Verschlüsselung. Die FRITZ!Box unterstützt die Sicherheitsmechanismen WEP (Wired Equivalent Privacy), WPA (Wi-Fi Protected Access) und WPA2 folgendermaßen:

• Innerhalb des WEP-Mechanismus wird ein statischer

Schlüssel festgelegt, der für die Verschlüsselung der Nutzdaten verwendet wird.

Den Schlüssel tragen Sie in den WLAN-Sicherheitseinstellungen der FRITZ!Box ein. In allen in Ihrem Funknetzwerk verwendeten WLAN-Adaptern müssen Sie ebenfalls diesen Schlüssel verwenden.

• Die Mechanismen WPA und WPA2 sehen eine Au-

thentifizierung während des Verbindungsaufbaus vor. Dafür legen Sie ein WPA-Kennwort fest.

Für die Verschlüsselung der Nutzdaten wird bei WPA das Verschlüsselungsverfahren TKIP angewendet. Bei WPA2 wird das Verschlüsselungsverfahren AESCCMP angewendet.

Das Verschlüsselungsverfahren, das Sie hier auswählen, muss auch von Ihrem WLAN-Adapter unterstützt werden.

Die Nutzdaten werden mit einem automatisch generierten Schlüssel verschlüsselt. Der Schlüssel wird in periodischen Abständen neu generiert.

Die Länge des verwendeten WPA-Kennworts muss zwischen 8 und 63 Zeichen liegen. Um die Sicherheit zu erhöhen, sollte das Kennwort jedoch aus mindestens 20 Zeichen bestehen. Verwenden Sie neben Ziffern und Buchstaben auch andere Zeichen und mischen Sie Groß- und Kleinschreibung.

Voreinstellung In der FRITZ!Box ist werksseitig eine kombinierte Ver-

schlüsselung WPA + WPA2 mit den Verschlüsselungsverfahren TKIP/AES-CCMP voreingestellt. Das heißt, mit dieser Einstellung können Sie WLAN-Adapter verwenden, die WPA (TKIP) oder WPA2 (AES-CCMP) oder beide Verfahren unterstützen.

FRITZ!Box WLAN 3270 84

Verschlüsselung

Es wird empfohlen, dass Sie den vorgegebenen WLANNetzwerkschlüssel sobald wie möglich ändern. Die Änderungen nehmen Sie auf der Benutzeroberfläche der FRITZ!Box vor.

Empfehlung Wenn Ihr WLAN-Adapter ein Verschlüsselungsverfahren

unterstützt, das sicherer ist als das in der FRITZ!Box voreingestellte Verfahren, dann stellen Sie in Ihrer FRITZ!Box das Verfahren mit der höheren Sicherheit ein.

Um die besten Sicherheitseinstellungen vorzunehmen, die mit der FRITZ!Box und Ihrem WLAN-Adapter möglich sind, beachten Sie bitte die folgenden Empfehlungen:

• Wenn Ihr WLAN-Adapter WPA2 nach dem 802.11i-

Standard unterstützt:

– Aktivieren Sie die WPA-Verschlüsselung.

– Wählen Sie als WPA-Modus „WPA2 (CCMP)“ oder

„WPA+WPA2“ aus.

– Ersetzen Sie den WPA-Netzwerkschlüssel durch

einen individuellen Wert.

• Wenn Ihr WLAN-Adapter den WPA-Mechanismus,

aber nicht den WPA2-Mechanismus unterstützt:

– Aktivieren Sie die WPA-Verschlüsselung.

– Wählen Sie als WPA-Modus „WPA (TKIP)“ oder

„WPA+WPA2“ aus.

– Ersetzen Sie den WPA-Netzwerkschlüssel durch

einen individuellen Wert.

• Wenn Ihr WLAN-Adapter weder den WPA- noch den

WPA2-Mechanismus unterstützt:

– Aktivieren Sie die WEP-Verschlüsselung.

– Ersetzen Sie den WLAN-Netzwerkschlüssel durch

einen individuellen Wert.

FRITZ!Box WLAN 3270 85

Funknetzname (SSID)

Es wird dringend empfohlen, einen WLAN-Adapter einzusetzen, der WPA oder WPA2 unterstützt (zum Beispiel den FRITZ!WLAN USB Stick N). WEP ist veraltet und mit WEP verschlüsselte Daten können binnen weniger Minuten entschlüsselt werden.

Funknetzname (SSID)

In der FRITZ!Box ist werksseitig als Funknetzname (SSID) die Bezeichnung „FRITZ!Box WLAN 3270“ eingestellt.

Aufgrund der großen Verbreitung von FRITZ!Boxen kann es vorkommen, dass sich im Umkreis Ihrer FRITZ!Box ein weiteres Gerät mit dem gleichen Funknetznamen befindet. Wir empfehlen daher, die voreingestellte SSID in eine Bezeichnung Ihrer Wahl zu ändern.

2.3 Frequenzbereiche

WLAN nutzt als Übertragungsbereich die Frequenzbereiche bei 2,4 GHz sowie bei 5 GHz.

Mit der FRITZ!Box können Sie entweder im 2,4-GHz- oder im 5-GHz-Frequenzbereich WLAN-Verbindungen aufbauen.

2,4-GHz-

Frequenzband

WLAN im Frequenzbereich 2,4 GHz arbeitet im gleichen Bereich wie Bluetooth, Mikrowellengeräte und verschiedene andere Geräte wie funkgesteuertes Spielzeug, Garagentoröffner oder Videobrücken. Innerhalb von WLANs, die in der Nähe solcher Geräte betrieben werden, kann es deshalb zu Störungen kommen. In der Regel wird dadurch die Übertragungsrate beeinträchtigt, es kann auch zu Verbindungsabbrüchen kommen.

Im 2,4-GHz-Frequenzband sind von den Europäischen Regulierungsbehörden für WLAN 13 Kanäle vorgesehen. Ein Kanal kann eine Bandbreite von 20 MHz (Datendurchsatz bis 130 Mbit/s) oder 40 MHz (Datendurchsatz bis 300 Mbit/s) haben.

FRITZ!Box WLAN 3270 86

Frequenzbereiche

Die benachbarten WLAN-Kanäle im 2,4-GHz-Band überschneiden sich, sodass es zu gegenseitigen Störungen kommen kann. Werden zum Beispiel mehrere WLANs in räumlicher Nähe zueinander im Frequenzbereich 2,4 GHz mit einer Bandbreite von 20 MHz betrieben, dann sollte zwischen jeweils zwei benutzten Kanälen ein Abstand von mindestens fünf Kanälen liegen. Ist also für ein WLAN der Kanal 1 gewählt, dann können für ein zweites WLAN die Kanäle 6 bis 13 gewählt werden. Der Mindestabstand ist dabei immer eingehalten.

WLAN-Autokanal Die FRITZ!Box sucht mit der Funktion WLAN-Autokanal au-

tomatisch nach einem möglichst störungsfreien Kanal. Dabei werden Störeinflüsse von benachbarten Funknetzen (WLAN Access Points) und weiteren potentiellen Störquellen (zum Beispiel Videobrücken, Babyfone, Mikrowellen) berücksichtigt. Sollte es trotz dieser Funktion zu anhaltenden Störungen in einem WLAN kommen, sollten Sie zunächst versuchen, die Störungsquelle zu identifizieren und nach Möglichkeit manuell abzustellen.

Weitere Hinweise zu Störungen im WLAN-Funknetz erhalten Sie im Abschnitt „Störungen ausschließen, die durch andere Funknetze verursacht werden“ ab Seite 59.

5-GHz-

Frequenzband

Die FRITZ!Box kann WLAN alternativ auch im 5-GHz-Frequenzband betreiben. Dieser Frequenzbereich ist weniger mit Störungen belastet als das häufig genutzte 2,4-GHzFrequenzband.

Im 5-GHz-Frequenzband kann es zu automatischen Kanalwechseln (Dynamische Frequenzwahl, DFS) Ihrer FRITZ!Box kommen, wenn ein sogenannter „bevorrechtigter Nutzer“ den von der FRITZ!Box gewählten Kanal gleichzeitig beansprucht. Dies kann insbesondere bei der Nutzung von militärischem oder zivilem Radar in der näheren Nachbarschaft vorkommen. Weitere Hinweise finden Sie im Abschnitt „WLAN-Kanäle mit DFS vermeiden“ auf Seite 60.

Voraussetzung für die Nutzung des 5-GHz-Frequenzbands ist, dass alle WLAN-Geräte im Netzwerk diesen Frequenzbereich nach dem Standard IEEE 802.11a oder IEEE 802.11n unterstützen.

FRITZ!Box WLAN 3270 87

Frequenzbereiche

2,4 GHz oder

5GHz

Die FRITZ!Box arbeitet im WLAN-Funknetz entweder im 2,4-GHz-Bereich oder im 5-GHz-Bereich, aber nicht gleichzeitig parallel in beiden Frequenzbereichen.

Bandbreite In beiden Frequenzbereichen können Sie für die Kanäle

zwischen den Bandbreiten 20 MHz oder 40 MHz wählen (Ausnahme: Kanal 140 im 5-GHz-Frequenzband). Die FRITZ!Box versucht zunächst einen Kanal mit 40 MHz Bandbreite (bis 300 Mbit/s Datendurchsatz) auszuwählen. Gelingt das aufgrund von Störungen oder Belegungen durch benachbarte WLAN-Funknetze nicht, so schaltet die FRITZ!Box automatisch zeitweise auf einen Kanal mit 20 MHz Bandbreite um. Eine größere Bandbreite bietet einen höheren Datendurchsatz:

Bandbreite (MHz) maximaler Datendurchsatz (Mbit/s)

20 130

40 300

Bei einer größeren Bandbreite ist jedoch auch die Wahrscheinlichkeit von Störungen durch benachbarte Funknetze größer. Große Bandbreiten verkleinern den zur Verfügung stehenden Frequenzbereich für benachbarte Funknetze.

Aufteilung der WLAN-Kanäle im 2,4-GHz-Bereich:

Kanal Frequenz (GHz) Kanal Frequenz (GHz)

1 2,412 8 2,447

2 2,417 9 2,452

3 2,422 10 2,457

4 2,427 11 2,462

5 2,432 12 2,467

6 2,437 13 2,472

7 2,442

FRITZ!Box WLAN 3270 88

WLAN-Reichweite vergrößern

Aufteilung der WLAN-Kanäle im 5-GHz-Bereich:

Kanal Frequenz (GHz) Kanal Frequenz (GHz)

36 5,180 108 5,540

40 5,200 112 5,560

44 5,220 116 5,580

48 5,240 120 5,600

52 5,260 124 5,620

56 5,280 128 5,640

60 5,300 132 5,660

64 5,320 136 5,680

100 5,500 140 5,700 (nur 20 MHz

104 5,520

2.4 WLAN-Reichweite vergrößern

Die Reichweite eines WLAN-Funknetzes hängt immer auch von den jeweiligen äußeren Gegebenheiten ab. Insbesondere die folgenden Faktoren haben Einfluss darauf, über welche Entfernung Ihre FRITZ!Box eine stabile und durchsatzstarke WLAN-Verbindung aufbauen kann:

Bandbreite)

• der verwendete WLAN-Adapter

• die baulichen Gegebenheiten

• die Zahl der Geräte, die in der Umgebung des Access

Points im selben Frequenzbereich arbeiten.

Sie können die Reichweite in Ihrem kabellosen Netzwerk bei Bedarf selbst vergrößern. Dazu benötigen Sie Zusatzgeräte, die nicht im Lieferumfang Ihrer FRITZ!Box enthalten sind: Sie können entweder einen WLAN-Repeater, zum Beispiel den FRITZ!WLAN Repeater N/G von AVM einsetzen, oder mithilfe eines weiteren WLAN Access Points, der im Repeater-Modus arbeitet, ein Wireless Distribution System einrichten. Beide Verfahren werden im Folgenden näher beschrieben.

FRITZ!Box WLAN 3270 89

FRITZ!Box als Basisstation einrichten

WDS-Basisstation Als WDS-Basisstation stellt die FRITZ!Box Internetverbin-

dungen für andere WLAN-Repeater und -Clients her.

Wie Sie die FRITZ!Box als WDS-Repeater einrichten, lesen Sie ab Seite 91.

Um die FRITZ!Box als WDS-Basisstation einzurichten, verfahren Sie wie im Folgenden beschrieben:

1. Starten Sie einen Internetbrowser.

2. Geben Sie als Adresse fritz.box

ein.

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

3. Klicken Sie auf „Einstellungen / Erweiterte Einstel-

lungen“.

4. Stellen Sie sicher, dass unter „System / Ansicht“ die

Expertenansicht aktiviert ist, und klicken Sie auf „Übernehmen“.

5. Öffnen Sie „WLAN / Funkeinstellungen“.

6. Wenn das kabellose Funknetz (WLAN) noch nicht ak-

tiv ist, aktivieren Sie die Einstellung „WLAN aktivieren“ und klicken Sie auf „Übernehmen“.

7. Klicken Sie auf den Menüeintrag „WDS“.

8. Aktivieren Sie die Einstellung „Unterstützung für

WLAN-Repeater (WDS-Repeatermodus) aktivieren“.

9. Wählen Sie als Betriebsart die Option „Basisstation“.

10. Wählen Sie in der Liste „Bekannte WLAN-Geräte“ die

Geräte, die als WDS-Repeater verwendet werden sollen.

11. Wählen Sie im Bereich „Sicherheit“, wie die Verbin-

dung zum WDS-Repeater verschlüsselt werden soll.

Beachten Sie, dass das Verschlüsselungsverfahren WPA2 nur bei Nutzung von AVM-Geräten zur Verfügung steht.

12. Geben Sie ein Kennwort ein.

FRITZ!Box WLAN 3270 90

FRITZ!Box als Repeater einrichten

13. Klicken Sie auf „Übernehmen“.

Die „Repeater Einstellungen“, die Sie zur Einrichtung der WDS-Repeater benötigen, werden angezeigt.

14. Es wird empfohlen, diese Einstellungen auszudru-

cken.

Damit ist die FRITZ!Box als WDS-Basisstation eingerichtet.

Tragen Sie die ausgedruckten Einstellungen der FRITZ!Box anschließend in jeden WDS-Repeater ein, den Sie in Ihrem kabellosen Netzwerk betreiben.

FRITZ!Box als Repeater einrichten

WDS-Repeater Als WDS-Repeater erweitert die FRITZ!Box die Reichweite

einer WDS-Basistation im kabellosen Netzwerk.

Wie Sie die FRITZ!Box als WDS-Basisstation einrichten, lesen Sie ab Seite 90.

Um die FRITZ!Box als WDS-Repeater einzurichten, verfahren Sie wie im Folgenden beschrieben:

1. Starten Sie einen Internetbrowser.

2. Geben Sie als Adresse fritz.box

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

3. Klicken Sie auf „Einstellungen / Erweiterte Einstel-

lungen“.

4. Stellen Sie sicher, dass unter „System / Ansicht“ die

Expertenansicht aktiviert ist und klicken Sie auf „Übernehmen“.

5. Öffnen Sie „WLAN / Funkeinstellungen“.

6. Wenn das kabellose Funknetz (WLAN) noch nicht ak-

tiv ist, aktivieren Sie die Einstellung „WLAN aktivieren“ und klicken Sie auf „Übernehmen“.

7. Klicken Sie auf den Menüeintrag „WDS-Repeater“.

8. Aktivieren Sie die Einstellung „Unterstützung für

WLAN-Repeater (WDS-Repeatermodus) aktivieren“.

FRITZ!Box WLAN 3270 91

ein.

FRITZ!Box als Repeater einrichten

9. Wählen Sie als Betriebsart die Option „Repeater“.

10. Wählen Sie in der Liste „Bekannte WLAN-Geräte“ das

Gerät, das als WDS-Basisstation verwendet werden soll.

11. Wenn die FRITZ!Box als WDS-Repeater betrieben wer-

den soll, müssen Sie die IP-Einstellungen ändern:

– IP-Adresse: Tragen Sie hier eine IP-Adresse für

diese FRITZ!Box ein, die die folgenden Kriterien erfüllt: Die IP-Adresse muss sich von der IP-Adresse der WDS-Basisstation unterscheiden sowie aus dem IP-Netzwerk der WDS-Basisstation stammen. Beachten Sie, dass die IP-Adresse nicht aus dem Adressbereich des DHCP-Servers der WDS-Basisstation stammen darf.

– Subnetzmaske: Tragen Sie hier zum Beispiel den

Wert „255.255.255.0“ ein. Dies entspricht der FRITZ!Box Subnetzmaske im Auslieferungszustand.

– Standard-Gateway: Tragen Sie hier die IP-Adresse

der WDS-Basisstation ein.

– Primärer DNS-Server: Tragen Sie auch hier die IP-

Adresse der WDS-Basisstation ein.

– Sekundärer DNS-Server: Hier können Sie die IP-

Adresse eines zweiten DNS-Servers angeben.

12. Wählen Sie im Bereich „Sicherheit“, wie die Verbin-

dung zum WDS-Repeater verschlüsselt werden soll.

Beachten Sie, dass das Verschlüsselungsverfahren WPA2 nur bei Nutzung von AVM-Geräten zur Verfügung steht.

13. Geben Sie ein Kennwort ein.

FRITZ!Box WLAN 3270 92

WPS (Wi-Fi Protected Setup)

14. Klicken Sie auf „Übernehmen“.

Im Fenster „Repeater Einstellungen“ werden Ihnen nun alle Einstellungen, die Sie zur Einrichtung der WDS-Basisstation benötigen, angezeigt.

Außerdem wird Ihnen die aktuelle IP-Adresse der FRITZ!Box angezeigt, die Sie gerade als WDS-Repeater eingerichtet haben. Diese IP-Adresse müssen Sie im Internetbrowser eingeben, um die Benutzeroberfläche der FRITZ!Box zu öffnen.

15. Es wird empfohlen, diese Einstellungen auszudru-

cken.

Damit ist die FRITZ!Box als WDS-Repeater eingerichtet.

Tragen Sie die ausgedruckten Einstellungen der FRITZ!Box anschließend in der WDS-Basisstation ein, die Sie in Ihrem kabellosen Netzwerk betreiben.

2.5 WPS (Wi-Fi Protected Setup)

Die FRITZ!Box unterstützt WPS (Wi-Fi Protected Setup). Mit WPS können Sie WLAN-Adapter sicher mit Ihrer FRITZ!Box verbinden. Alle notwendigen WLAN-Sicherheitseinstellungen werden dabei sicher übertragen. Sie können entweder die Push-Button- oder die PIN-Methode verwenden.

WPS kann nur zusammen mit WLAN-Adaptern genutzt werden, die ebenfalls WPS unterstützen. Ob Ihr WLAN-Adapter WPS unterstützt, entnehmen Sie der Dokumentation des WLAN-Adapters.

FRITZ!Box WLAN 3270 93

WPS mit der Push-Button-Methode

Die Push-Button-Methode (WPS-PBC) können Sie nutzen, wenn Ihr WLAN-Adapter ebenfalls über einen Taster für WPS verfügt oder WPS über die Steuerungssoftware des WLAN-Adapters aktiviert werden kann.

1. Drücken und halten Sie die Taste „WLAN“ der

FRITZ!Box für mindestens sechs Sekunden.

2. Sobald die Leuchtdiode „WLAN“ zu blinken beginnt,

aktivieren Sie am WLAN-Adapter die WPS-Funktionalität - abhängig vom Gerät entweder über einen WLAN-Schalter oder in der Steuerungssoftware des Geräts. Die Aktivierung muss innerhalb von zwei Minuten gestartet werden.

Die FRITZ!Box und der WLAN-Adapter verbinden sich nun automatisch miteinander. Dabei übernimmt das WLANGerät die Sicherheitseinstellungen der FRITZ!Box.

WPS mit der PIN-Methode

Wenn Ihr WLAN-Adapter WPS unterstützt, aber keinen Taster zum Starten der Push-Button-Methode besitzt und auch die Steuerungssoftware des Adapters dafür keine Möglichkeit bietet, dann nutzen Sie die PIN-Methode für das Herstellen der WLAN-Verbindung.

Sie haben die Wahl zwischen zwei Verfahren:

FRITZ!Box WLAN 3270 94

WPS mit der PIN-Methode

FRITZ!Box

gibt PIN vor

WLAN-Gerät

gibt PIN vor

1. Starten Sie einen Internetbrowser.

2. Geben Sie als Adresse fritz.box

ein.

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

3. Klicken Sie auf „Einstellungen / Erweiterte Einstel-

lungen“.

4. Öffnen Sie „WLAN / Sicherheit“.

5. Öffnen Sie die Registerkarte „WPS (WiFi Protected

Setup) - Schnellverbindung“.

6. Wählen Sie die Einstellung „PIN-Methode, FRITZ!Box

gibt die PIN vor“.

7. Die PIN wird angezeigt. Geben Sie diese PIN in der

Steuerungssoftware des WLAN-Adapters ein.

8. Klicken Sie auf „WPS starten“.

Die WLAN-Leuchtdiode an der FRITZ!Box blinkt langsam, der WPS-Vorgang ist gestartet. Zwischen der FRITZ!Box und dem WLAN-Adapter wird jetzt eine sichere WLAN-Verbindung hergestellt.

1. Starten Sie einen Internetbrowser.

2. Geben Sie als Adresse fritz.box

ein.

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

3. Klicken Sie auf „Einstellungen / Erweiterte Einstel-

lungen“.

4. Öffnen Sie „WLAN / Sicherheit“.

5. Öffnen Sie die Registerkarte „WPS (WiFi Protected

Setup) - Schnellverbindung“.

6. Wählen Sie die Einstellung „PIN-Methode, das WLAN-

Gerät gibt die PIN vor“.

7. Starten Sie nun das Steuerungsprogramm des WLAN-

Geräts. Das Programm gibt eine PIN für den Verbindungsaufbau aus.

8. Geben Sie diese PIN in der Benutzeroberfläche der

FRITZ!Box ein.

FRITZ!Box WLAN 3270 95

WPS mit der PIN-Methode

9. Klicken Sie auf „WPS starten“.

Die WLAN-Leuchtdiode an der FRITZ!Box blinkt langsam, der WPS-Vorgang ist gestartet. Zwischen der FRITZ!Box und dem WLAN-Adapter wird jetzt eine sichere WLAN-Verbindung hergestellt.

FRITZ!Box WLAN 3270 96

Wissenswertes: Netzwerk

3Wissenswertes: Netzwerk

Die FRITZ!Box wird mit werksseitig vorgegebenen Netzwerkeinstellungen geliefert. Durch diese Vorgaben befinden sich alle mit der FRITZ!Box verbundenen Netzwerkgeräte in einem Netzwerk.

Die Netzwerkeinstellungen können Sie ändern und an Ihre Gegebenheiten und Bedürfnisse anpassen. Dazu sollten Sie über Grundkenntnisse der Netzwerktechnik verfügen.

• Im Glossar werden Ihnen Begriffe rund um IP-Netzwerke erklärt.

• Im Abschnitt „Netzwerkübersicht“ ab Seite 97 wird die in der

FRITZ!Box vorhandene Netzwerkübersicht vorgestellt.

• In den Abschnitten „IP-Adresse“ ab Seite 100 und „DHCP-Server“

ab Seite 101 erfahren Sie, wann es sinnvoll sein kann, die vorgegebenen Netzwerkeinstellungen zu ändern, wie sich die Änderungen auswirken und wie Sie die Änderungen vornehmen können.

• Im Abschnitt „Priorisierung von Netzwerkanwendungen und Netz-

werkgeräten“ ab Seite 109 wird erläutert, wie Sie Netzwerkanwendungen und Netzwerkgeräten Prioritäten beim Zugriff auf die Internetverbindung zuweisen können.

3.1 Netzwerkübersicht

In der Benutzeroberfläche der FRITZ!Box werden in einer Übersicht alle mit der FRITZ!Box verbundenen Geräte und Benutzer angezeigt.

Die Netzwerkübersicht „Geräte und Benutzer“ finden Sie in den folgenden beiden Menüs: „Startmenü / Netzwerk“ oder „Einstellungen / Erweiterte Einstellungen / System / Netzwerk“.

FRITZ!Box WLAN 3270 97

Netzwerkübersicht

Für jeden Benutzer und jedes Netzwerkgerät gibt es einen Eintrag in der Netzwerkübersicht. Die Spalten haben folgende Bedeutung:

Symbole Die Symbole vor den Namen zeigen an, ob es

sich um einen Benutzer oder ein Netzwerkgerät handelt. Im Falle von Netzwerkgeräten kann am Symbol auch erkannt werden, ob das Gerät über ein Netzwerkkabel oder über WLAN verbunden ist.

Name Hier wird der Name angezeigt, unter dem der

Benutzer oder das Netzwerkgerät bei der FRITZ!Box bekannt ist. Die Namen von Netzwerkgeräten können Sie über die Schaltfläche zum Bearbeiten des Eintrags ändern.

IP-Adresse Bei Netzwerkgeräten wird hier die IP-Adresse

angezeigt, mit der das Gerät im Netzwerk der FRITZ!Box integriert ist.

Eigenschaften Hier wird angezeigt, ob für Benutzer oder

Netzwerkgeräte eine Portfreigabe oder die Kindersicherung aktiviert ist.

Schaltfläche zum Bearbeiten des Eintrags.

Die Schaltfläche öffnet die Detailansicht für den Eintrag. In der Detailansicht werden Informationen zum Netzwerkgerät angezeigt, beispielsweise zur Kindersicherung oder zur Portfreigabe. Der Name des Geräts in der FRITZ!Box kann hier geändert werden.

Schaltfläche zum Löschen des Eintrags.

Benutzer oder Netzwerkgeräte, die keine aktive Verbindung zur FRITZ!Box haben, können über diese Schaltfläche aus der Netzwerkübersicht gelöscht werden.

FRITZ!Box WLAN 3270 98

Immer die gleiche IP-Adresse zuweisen

In der Detailansicht für Netzwerkgeräte gibt es die Einstellung „Diesem Netzwerkgerät immer die gleiche IP-Adresse zuweisen“.

Wenn diese Einstellung für ein Netzwerkgerät aktiviert ist, dann weist der DHCP-Server der FRITZ!Box dem Gerät bei jeder erneuten Verbindung immer dieselbe IP-Adresse zu.

Computer starten – Wake On LAN

In der Detailansicht für Netzwerkgeräte, die über einen Netzwerkanschluss (LAN-Anschluss) mit der FRITZ!Box verbunden sind, gibt es die Schaltfläche „Computer starten“. Über diese Schaltfläche können Sie Computer starten, die Wake On LAN unterstützen.

Mit der Wake on LAN-Funktion können Sie Computer in Ihrem FRITZ!Box-Netzwerk über das Internet starten. So können Sie beispielsweise jederzeit mit einem Fernwartungsprogramm auf einen Computer zugreifen, ohne dass dieser dafür permanent eingeschaltet sein muss und unnötig Strom verbraucht.

3.2 UPnP-Einstellungen

Der in der FRITZ!Box vorhandene Dienst Universal Plug & Play (UPnP) stellt für die angeschlossenen Computer Statusinformationen der FRITZ!Box bereit. UPnP-fähige Programme auf den Computern können diese Informationen empfangen und somit den Zustand der FRITZ!Box anzeigen (z.B. DSL-Synchronisation, Verbindungszustand, Datenübertragung). Der UPnP-Dienst ermöglicht somit die Überwachung der FRITZ!Box von einem angeschlossenen Computer aus.

FRITZ!Box WLAN 3270 99

IP-Einstellungen

3.3 IP-Einstellungen

In den IP-Einstellungen der FRITZ!Box sind werksseitig folgende Einstellungen vorgegeben:

Werkseinstellungen

IP-Adresse 192.168.178.1

Subnetzmaske 255.255.255.0

DHCP-Server aktiviert

Aus der IP-Adresse und der zugehörigen Subnetzmaske ergeben sich folgende Werte:

3.4 IP-Adresse

Netzwerkadresse des Subnetzes

Gesamter IP-Adressbereich für die Computer

192.168.178.0

192.168.178.2 -

192.168.178.254

Folgende IP-Adressen sind für bestimmte Zwecke vorbelegt und dürfen daher nicht vergeben werden:

192.168.178.1 wird von der FRITZ!Box selbst verwendet

192.168.178.255 Broadcast-Adresse, mit der Nachrichten im Netzwerk versendet werden

In der FRITZ!Box ist werksseitig folgende IP-Adresse vorgegeben:

192.168.178.1

Wenn Sie die IP-Adresse ändern möchten, dann lesen Sie auch die folgenden Abschnitte. Beachten Sie auch die Hinweise im Abschnitt „Reservierte IP-Adressen“ auf Seite 101.

Wann ist es sinnvoll, die IP-Adresse zu ändern?

Wenn für Sie die folgenden Gegebenheiten zutreffen, sollten Sie die IP-Adresse der FRITZ!Box ändern:

• Sie haben ein bestehendes lokales IP-Netzwerk mit

mehreren Computern.

FRITZ!Box WLAN 3270 100

AVM FRITZ!Box 3270 Operating Instructions [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Rechtliche Hinweise

Inhaltsverzeichnis

Symbole und Hervorhebungen

I ANSCHLUSS UND BEDIENUNG

1 Sicherheit und Handhabung

2 FRITZ!Box WLAN 3270

2.1 Lieferumfang

2.2 Voraussetzungen für den Betrieb

3Anschluss

3.1 Erste Inbetriebnahme

3.2 Am Strom anschließen

3.3 Computer anschließen

3.4 Computer am Netzwerkanschluss anschließen

3.5 Computer kabellos über WLAN anschließen

3.6 DSL-Anschluss verbinden

4 Öffnen der Benutzeroberfläche

4.1 Kennwortschutz

4.2 Einstellungen sichern

5 Internetverbindungen

5.1 Internetzugang über DSL mit dem Assistenten einrichten

5.2 Internetzugang über DSL manuell einrichten

5.3 Internetzugang über Kabelmodem

5.4 Internetzugang über Mobilfunk

5.5 Im Internet surfen

6USB-Geräte

6.1 USB-Geräte anschließen

6.2 Zugriff auf USB-Geräte

6.3 FRITZ!WLAN USB Stick

6.4 USB-Speicher

6.5 USB-Drucker

6.6 USB-Hub

6.7 FRITZ!Box USB-Fernanschluss

6.8 Nutzungshinweise für USB-Geräte

7 Problembehandlung

7.1 Fehler beim Öffnen der Benutzeroberfläche

7.2 FRITZ!Box wird vom WLAN-Adapter nicht gefunden

7.3 WLAN-Verbindung wird nicht aufgebaut

7.4 IP-Adresse automatisch beziehen

8 Deinstallation

8.1 FRITZ!Box vom Computer trennen

8.2 Druckeranschluss deinstallieren

8.3 Programmgruppe deinstallieren

II PRODUKTDETAILS UND WISSENSWERTES

1Produktdetails

1.1 Kabel und Adapter

1.2 AVM-Kleinteileversand

1.3 Leuchtdioden

1.4 WLAN-Taster

1.5 STANDBY-Taster

1.6 Technische Daten

1.7 CE-Konformitätserklärung

1.8 Entsorgung

2Wissenswertes: WLAN

2.1 Standards

2.2 Sicherheit

2.3 Frequenzbereiche

2.4 WLAN-Reichweite vergrößern

2.5 WPS (Wi-Fi Protected Setup)

3Wissenswertes: Netzwerk

3.1 Netzwerkübersicht

3.2 UPnP-Einstellungen

3.3 IP-Einstellungen

3.4 IP-Adresse
