AVM FRITZ!Box 2170 User guide [de]

Installation, Einrichtung und Bedienung

FRITZ!Box 2170

Rechtliche Hinweise

FRITZ!Box 2170

Diese Dokumentation und die zugehörigen Programme (Software) sind urheberrechtlich geschützt. AVM räumt das nicht ausschließliche Recht ein, die Software zu nutzen, die ausschließlich im Objektcode-Format überlassen wird. Der Lizenznehmer darf von der Software nur eine Vervielfältigung erstellen, die ausschließlich für Sicherungszwecke verwendet werden darf (Sicherungskopie).

AVM behält sich alle Rechte vor, die nicht ausdrücklich eingeräumt werden. Ohne vorheriges schriftliches Einverständnis und außer in den gesetzlich gestatteten Fällen darf diese Dokumentation oder die Software insbesondere weder

 vervielfältigt, verbreitet oder in sonstiger Weise öffentlich zugänglich gemacht werden  bearbeitet, disassembliert, reverse engineered, übersetzt, dekompiliert oder in sonstiger Weise

ganz oder teilweise geöffnet und in der Folge weder vervielfältigt, verbreitet noch in sonstiger

Weise öffentlich zugänglich gemacht werden. Die Lizenzbestimmungen finden Sie auf der beiliegenden Produkt-CD in der Datei „License.txt“. Diese Dokumentation und die Software wurden mit größter Sorgfalt erstellt und nach dem Stand der

Technik auf Korrektheit überprüft. Für die Qualität, Leistungsfähigkeit sowie Marktgängigkeit des AVM-Produkts zu einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeckten Leistungsumfang abweicht, übernimmt die AVM GmbH weder ausdrücklich noch stillschweigend die Gewähr oder Verantwortung. Der Lizenznehmer trägt alleine das Risiko für Gefahren und Qualitätseinbußen, die sich bei Einsatz des Produkts eventuell ergeben.

Für Schäden, die sich direkt oder indirekt aus dem Gebrauch der Dokumentation oder der Software ergeben sowie für beiläufige Schäden oder Folgeschäden ist AVM nur im Falle des Vorsatzes oder der groben Fahrlässigkeit verantwortlich. Für den Verlust oder die Beschädigung von Hardware oder Software oder Daten infolge direkter oder indirekter Fehler oder Zerstörungen sowie für Kosten (einschließlich Telekommunikationskosten), die im Zusammenhang mit der Dokumentation oder der Software stehen und auf fehlerhafte Installationen, die von AVM nicht vorgenommen wurden, zurückzuführen sind, sind alle Haftungsansprüche ausdrücklich ausgeschlossen.

Die in dieser Dokumentation enthaltenen Informationen und die Software können ohne besondere Ankündigung zum Zwecke des technischen Fortschritts geändert werden.

Wir bieten Ihnen als Hersteller dieses Originalprodukts eine Herstellergarantie. Die Garantiebedingungen finden Sie auf der beiliegenden Produkt-CD in der Datei „Garantie.pdf“ im Ordner „Dokumentation“.

AVM Audiovisuelles Marketing und Computersysteme GmbH Alt-Moabit 95 10559 Berlin

AVM im Internet: www.avm.de

Marken: Soweit nicht anders angegeben, sind alle genannten Markenzeichen gesetzlich geschützte Marken der AVM GmbH. Dies gilt insbesondere für Produktnamen und Logos. Microsoft, Windows und das Windows Logo sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Bluetooth ist eine Marke der Bluetooth SIG, Inc. und lizenziert an die AVM GmbH. Alle anderen Produkt- und Firmennamen sind Marken der jeweiligen Inhaber.

AVM Computersysteme Vertriebs GmbH Alt-Moabit 95 10559 Berlin

FRITZ!Box 2170 2

Inhaltsverzeichnis

I ANSCHLUSS UND BEDIENUNG . . . . . . . . . . . . . . . . . . . . . . . 6

1 Sicherheit und Handhabung . . . . . . . . . . . . . . . . . . . . . . . . 6

2 FRITZ!Box 2170 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.2 Voraussetzungen für den Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3 Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

3.1 Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

3.2 Am Strom anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

3.3 Computer anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.4 Computer am Netzwerkanschluss anschließen . . . . . . . . . . . . . . . . . . . 13

3.5 Am USB-Anschluss eines Computers anschließen . . . . . . . . . . . . . . . .16

3.6 DSL-Anschluss verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4 Öffnen der Benutzeroberfläche . . . . . . . . . . . . . . . . . . . . . 21

5 Internetverbindungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5.1 Internetzugang mit dem Assistenten einrichten . . . . . . . . . . . . . . . . . .22

5.2 Internetzugang manuell einrichten. . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

6 USB-Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

6.1 USB-Geräte anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.2 Zugriff auf USB-Geräte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.3 FRITZ!Box USB-Fernanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

6.4 USB-Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6.5 USB-Drucker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

6.6 USB-Hub. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

6.7 Nutzungshinweise für USB-Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

FRITZ!Box 2170 3

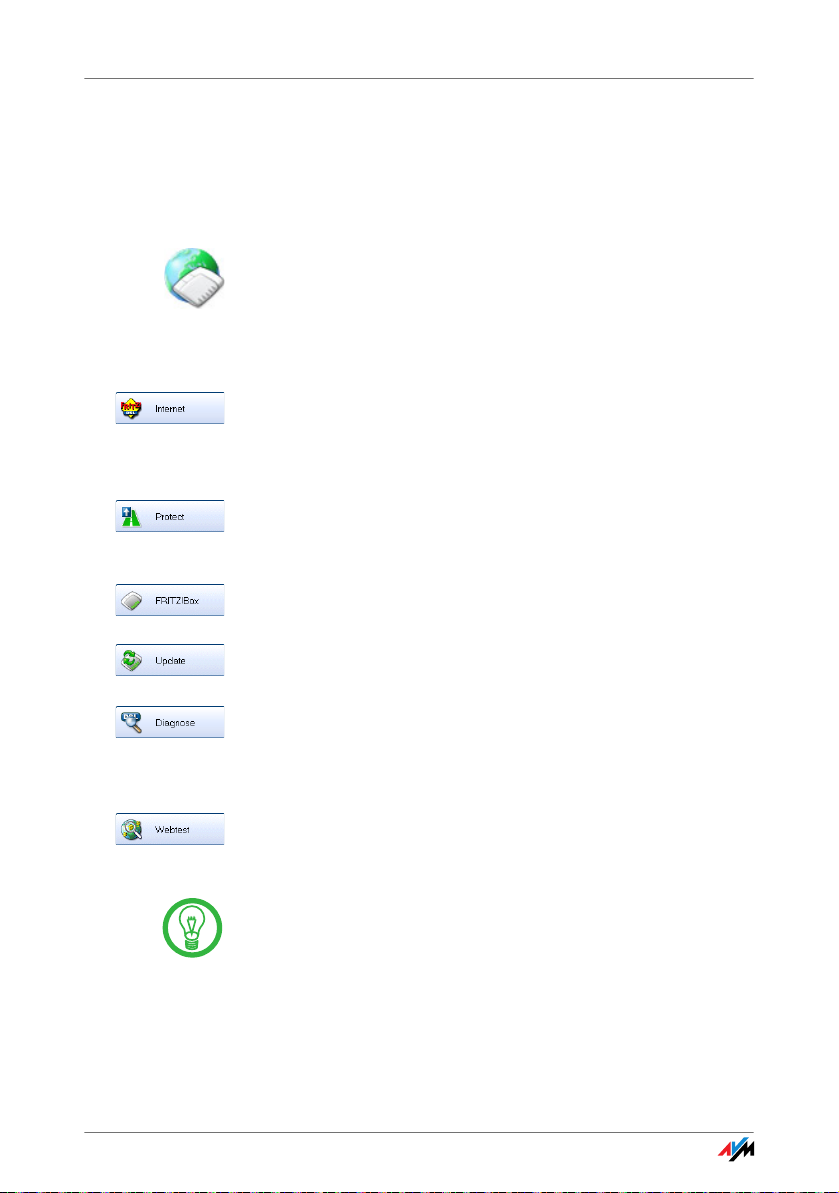

7 FRITZ!DSL - Das Softwarepaket . . . . . . . . . . . . . . . . . . . . . 38

7.1 FRITZ!DSL installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

7.2 FRITZ!DSL Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

7.3 FRITZ!DSL Protect . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

7.4 FRITZ!Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

7.5 Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

7.6 FRITZ!DSL Diagnose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

7.7 Webtest. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

8 Problembehandlung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

8.1 Fehler beim Öffnen der Benutzeroberfläche . . . . . . . . . . . . . . . . . . . . .42

8.2 IP-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

9 Deinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

9.1 FRITZ!Box vom Computer trennen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

9.2 USB-Treibersoftware deinstallieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

9.3 Softwarepaket FRITZ!DSL deinstallieren. . . . . . . . . . . . . . . . . . . . . . . . . 53

9.4 Druckeranschluss deinstallieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

9.5 Programmgruppe deinstallieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

10 Hinweise zur Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . 57

10.1 Symbole und Hervorhebungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

10.2 Leuchtdioden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

II PRODUKTDETAILS UND WISSENSWERTES . . . . . . . . . . . . . 59

1 Produktdetails. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

1.1 Kabel und Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

1.2 AVM-Kleinteileversand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

1.3 Power-Schalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

1.4 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

1.5 CE-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

1.6 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

FRITZ!Box 2170 4

2 Wissenswertes: Netzwerkeinstellungen . . . . . . . . . . . . . . 64

2.1 IP-Adresse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

2.2 DHCP-Server . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

2.3 Subnetz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

3 Wissenswertes: VPN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

4 Wissenswertes: Fernwartung . . . . . . . . . . . . . . . . . . . . . . . 74

5 Wegweiser Kundenservice . . . . . . . . . . . . . . . . . . . . . . . . . 76

5.1 Dokumentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

5.2 Informationen im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

5.3 Updates und Programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

5.4 Unterstützung durch das Service-Team . . . . . . . . . . . . . . . . . . . . . . . . .78

Glossar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

FRITZ!Box 2170 5

I ANSCHLUSS UND BEDIENUNG

1 Sicherheit und Handhabung

Was es zu beachten gilt

Sicherheit Beachten Sie beim Umgang mit der FRITZ!Box 2170 folgen-

de Sicherheitshinweise, um sich selbst und die FRITZ!Box vor Schäden zu bewahren.

 Installieren Sie die FRITZ!Box nicht während eines Ge-

witters.

 Trennen Sie während eines Gewitters die FRITZ!Box

vom Stromnetz.

 Lassen Sie keine Flüssigkeit in das Innere der

FRITZ!Box eindringen, da elektrische Schläge oder Kurzschlüsse die Folge sein können.

 FRITZ!Box ist nur für die Verwendung innerhalb von

Gebäuden vorgesehen.

 Öffnen Sie das Gehäuse der FRITZ!Box nicht. Durch un-

befugtes Öffnen und unsachgemäße Reparaturen können Gefahren für die Benutzer des Gerätes entstehen.

Handhabung Sie können die FRITZ!Box wahlweise aufstellen oder auf-

hängen. Beachten Sie dabei bitte Folgendes:

 Stellen oder hängen Sie die FRITZ!Box an einem tro-

ckenen und staubfreien Ort ohne direkte Sonneneinstrahlung auf.

 Stellen Sie die FRITZ!Box nicht auf wärmeempfindliche

Flächen, da sich die Geräteunterseite im normalen Betrieb erwärmen kann.

 Wenn Sie die FRITZ!Box über das Netzwerkkabel mit

Ihrem Computer verbinden, beachten Sie die maximale Kabellänge.

 Wenn Sie die FRITZ!Box über das USB-Kabel mit Ihrem

Computer verbinden, beachten Sie die maximale Kabellänge.

FRITZ!Box 2170 6

Detaillierte Informationen zu den im Handbuch verwendeten Symbolen, Ziffern und Funktionstasten finden Sie im Kapitel „Hinweise zur Bedienung“ ab Seite 57.

FRITZ!Box 2170 7

FRITZ!Box 2170

2FRITZ!Box 2170

Ein Überblick

Die FRITZ!Box 2170 ist ein DSL-Modem für den schnellen und unkomplizierten Internetzugang.

Die FRITZ!Box verbindet Ihre Computer mit Ihrem DSL-Anschluss. Jeder angeschlossene Computer kann über die FRITZ!Box ins Internet gelangen.

Anschluss von

Computern

Über die vier Netzwerkanschlüsse können Sie vier Computer direkt an die FRITZ!Box anschließen.

An den Netzwerkanschlüssen können Sie jeweils einen Netzwerk-Hub oder -Switch anschließen und dadurch weitere Computer mit der FRITZ!Box verbinden.

Über den USB-Anschluss können Sie einen weiteren Computer direkt an die FRITZ!Box anschließen.

Lokales Netzwerk Alle mit der FRITZ!Box verbundenen Computer bilden ein

Netzwerk und können untereinander auf freigegebene Dateien zugreifen.

Internet Alle mit der FRITZ!Box verbundenen Computer können auf

das Internet zugreifen. Die FRITZ!Box arbeitet als DSL-Router und stellt allen ange-

schlossenen Computern die Internetverbindung zur Verfügung. Alle Computer können die Internetverbindung gleichzeitig nutzen.

Firewall Die integrierte Firewall schützt Ihr Netzwerk vor Angriffen

aus dem Internet, solange die FRITZ!Box wie ab Werk eingestellt als DSL-Router betrieben wird.

USB-Anschluss Für den Anschluss eines Druckers verfügt die FRITZ!Box

über einen Druckerserver.

Mediaserver Ein integrierter Mediaserver stellt Musikdateien im lokalen

Netzwerk bereit. Musikdateien vom USB-Speicher können ohne eingeschalteten Computer bereitgestellt werden.

Netzwerkgeräte An die Netzwerkanschlüsse der FRITZ!Box können auch an-

dere netzwerkfähige Geräte angeschlossen werden, zum Beispiel Spielekonsolen.

FRITZ!Box 2170 8

Lieferumfang

Betriebssysteme Die FRITZ!Box kann an Computer mit Windows-Betriebssys-

temen, dem Betriebssystem Linux oder an Apple-Computer mit dem Betriebssystem Mac OS angeschlossen werden.

2.1 Lieferumfang

Zum Lieferumfang der FRITZ!Box 2170 gehört Folgendes:

 FRITZ!Box 2170  ein Netzteil zum Anschluss an das Stromnetz  ein DSL-Kabel zum Anschluss der FRITZ!Box an den

DSL-Splitter

 ein Netzwerkkabel zum Anschluss an einen Computer

oder ein Netzwerk

 eine FRITZ!Box-CD mit

– Installationshilfe – DSL-Software FRITZ!DSL – Software für den Druckeranschluss – Dokumentationen zu allen mitgelieferten AVM-Pro-

dukten

 eine Installationsanleitung

2.2 Voraussetzungen für den Betrieb

Für den Betrieb der FRITZ!Box müssen folgende Voraussetzungen erfüllt sein:

 ein Javascript-fähiger Webbrowser (zum Beispiel Inter-

net Explorer ab Version 6.0 oder Firefox ab Version 1.5)

 DSL-Anschluss (T-Com 1TR112 (U-R2)-kompatibel),

Standard ITU G.992.1 Annex B, ITU G.992.3 Annex B, ITU G.992.5 Annex B

 für den Anschluss über Netzwerkkabel:

Computer mit einem Netzwerkanschluss (Netzwerkkarte Standard-Ethernet 10/100 Base-T)

FRITZ!Box 2170 9

Voraussetzungen für den Betrieb

 für den Anschluss über den USB-Computer-Anschluss:

ein handelsübliches USB-Kabel

 für die Installation der DSL-Software FRITZ!DSL benöti-

gen Sie einen Computer mit:

– Pentium III-Prozessor (oder vergleichbar) mit Win-

– 128 MB Arbeitsspeicher – 40 MB freiem Festplattenspeicher

dows Vista (32-Bit) oder Windows XP (32-Bit) sowie CD-Laufwerk

FRITZ!Box 2170 10

Anschluss

3Anschluss

FRITZ!Box anschließen

Hier finden Sie Beschreibungen zu den folgenden Themen:

 Erste Inbetriebnahme der FRITZ!Box  FRITZ!Box am Strom anschließen  Einen oder mehrere Computer an die FRITZ!Box anschließen  FRITZ!Box an DSL anschließen

Beachten Sie beim Aufstellen der FRITZ!Box bitte die Hinweise in Abschnitt „Sicherheit und Handhabung“ auf Seite 6.

3.1 Erste Inbetriebnahme

Für die erste Inbetriebnahme der FRITZ!Box empfehlen wir Ihnen, die Installationshilfe der FRITZ!Box-CD zu nutzen.

Installationshilfe der CD nutzen

Auf Computern mit Windows-Betriebssystem können Sie die Installationshilfe der FRITZ!Box-CD nutzen. Die Installationshilfe beschreibt am Bildschirm die Arbeitsschritte, die für die Inbetriebnahme der FRITZ!Box erforderlich sind.

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk

des Computers ein. Die Installationshilfe startet automatisch.

2. Folgen Sie den Anweisungen der Installationshilfe, um

die FRITZ!Box für den Betrieb vorzubereiten.

Am Ende der Installationshilfe gelangen Sie direkt zur Benutzeroberfläche der FRITZ!Box.

Inbetriebnahme ohne Installationshilfe der CD

Wenn Sie die Installationshilfe der FRITZ!Box-CD nicht nut- zen wollen, führen Sie folgende Arbeitsschritte in der angegebenen Reihenfolge durch:

FRITZ!Box 2170 11

Am Strom anschließen

1. FRITZ!Box aufstellen. Siehe Abschnitt „Sicherheit und

Handhabung“ ab Seite 6.

2. FRITZ!Box an die Stromversorgung anschließen. Siehe

Abschnitt „Am Strom anschließen“ auf Seite 12.

3. Computer mit der FRITZ!Box verbinden. Siehe Ab-

schnitt „Computer anschließen“ auf Seite 13.

4. FRITZ!Box an DSL anschließen. Siehe Abschnitt „DSL-

Anschluss verbinden“ ab Seite 19.

3.2 Am Strom anschließen

Anschluss an die Stromversorgung

Anschließen Legen Sie das Netzteil aus dem Lieferumfang der FRITZ!Box

bereit.

1. Schließen Sie das Netzteil an der mit „Power“ be-

schrifteten Buchse der FRITZ!Box an.

2. Stecken Sie das Netzteil in die Steckdose der Strom-

versorgung.

Die Leuchtdiode „Power“ beginnt nach einigen Sekunden zu leuchten und signalisiert damit Betriebsbereitschaft.

FRITZ!Box 2170 12

Computer anschließen

3.3 Computer anschließen

Wenn Sie über die FRITZ!Box im Internet surfen oder die Benutzeroberfläche der FRITZ!Box öffnen wollen, dann müssen Sie einen Computer mit der FRITZ!Box verbinden.

Ein Computer kann auf unterschiedliche Arten mit der FRITZ!Box verbunden sein:

 über einen Netzwerkanschluss  über den USB-Anschluss

Merkmale Beachten Sie beim Anschließen von Computern an die

FRITZ!Box folgende Punkte:

 Ein Computer kann immer nur auf eine dieser Arten

mit der FRITZ!Box verbunden sein.

 An jeden der Netzwerkanschlüsse der FRITZ!Box kann

ein Computer direkt oder über Hub/Switch angeschlossen werden.

 An den USB-Anschluss der FRITZ!Box können Sie ei-

nen Computer anschließen.

 Der Anschluss eines Computers an die FRITZ!Box ist

unabhängig von dem auf dem Computer verwendeten Betriebssystem.

 Alle mit der FRITZ!Box verbundenen Computer bilden

zusammen ein Netzwerk.

3.4 Computer am Netzwerkanschluss anschließen

Wenn Sie einen Computer am Netzwerkanschluss der FRITZ!Box anschließen wollen, dann überprüfen Sie, ob der Computer über einen Netzwerkanschluss (Netzwerkkarte) verfügt. Ein Netzwerkanschluss ist meist mit dem nebenstehenden Symbol oder mit der Beschriftung „LAN“ gekennzeichnet.

FRITZ!Box 2170 13

Weitere Computer an die Netzwerkanschlüsse anschließen

Anschluss eines Computers an einen Netzwerkanschluss der FRITZ!Box

Anschließen Legen Sie das Netzwerkkabel (rot) aus dem Lieferumfang

der FRITZ!Box bereit.

1. Schalten Sie den Computer ein.

2. Wenn Sie mit einem Linux-Betriebssystem arbeiten,

dann richten Sie Ihre Netzwerkkarte mit der Einstellung „DHCP“ ein, falls dies noch nicht geschehen ist.

3. Schließen Sie ein Ende des Netzwerkkabels an die

Netzwerkkarte des Computers an.

4. Schließen Sie das andere Ende des Netzwerkkabels

an die mit „LAN 1“, „LAN 2“, „LAN 3“ oder „LAN 4“ beschriftete Buchse der FRITZ!Box an.

FRITZ!Box und Computer sind nun miteinander verbunden.

Weitere Computer an die Netzwerkanschlüsse anschließen

Für den Anschluss weiterer Computer benötigen Sie zusätzliche Netzwerkkabel. Beachten Sie beim Kauf eines Netzwerkkabels die Hinweise im Abschnitt „Netzwerkkabel“ auf Seite 60.

Sie können jederzeit an jeden der vier Netzwerkanschlüsse der FRITZ!Box einen Computer anschließen.

FRITZ!Box 2170 14

Netzwerk-Hub oder -Switch anschließen

Wenn Sie mehrere Computer über einen Netzwerkanschluss an die FRITZ!Box anschließen möchten, dann können Sie auch einen Netzwerk-Hub oder -Switch verwenden und an eine der LAN-Buchsen anschließen.

Anschluss der FRITZ!Box an einen Netzwerk-Hub

Anschließen Legen Sie das Netzwerkkabel (rot) aus dem Lieferumfang

der FRITZ!Box bereit.

1. Schließen Sie ein Ende des Netzwerkkabels an den

Uplink-Port des Netzwerk-Hubs oder -Switches an.

2. Schließen Sie das andere Ende des Kabels an eine der

LAN-Buchsen der FRITZ!Box an.

FRITZ!Box und Netzwerk-Hub sind nun miteinander verbunden.

FRITZ!Box 2170 15

Am USB-Anschluss eines Computers anschließen

3.5 Am USB-Anschluss eines Computers anschließen

Wenn Ihr Computer nicht über einen Netzwerkanschluss verfügt, dann schließen Sie die FRITZ!Box über den USB-Anschluss an.

Der Anschluss der FRITZ!Box am USB-Anschluss eines Apple-Computers wird ab dem Betriebssystem Mac OS 10.3.3 unterstützt.

Anschließen Für den USB-Anschluss der FRITZ!Box an den USB-An-

schluss eines Computers benötigen Sie ein handelsübliches USB-Kabel.

Anschluss der FRITZ!Box am USB-Anschluss eines Computers

1. Schalten Sie den Computer ein.

2. Nehmen Sie das USB-Kabel zur Hand und stecken Sie

den flachen Stecker in einen freien USB-Anschluss Ihres Computers.

3. Stecken Sie den quadratischen Stecker in die mit dem

nebenstehenden Symbol beschriftete Buchse der FRITZ!Box.

FRITZ!Box 2170 16

Installlation in Windows Vista, XP und 2000

4. Führen Sie die Installation so fort, wie in den folgen-

den Abschnitten beschrieben. Wählen Sie dazu den Abschnitt aus, der das weitere Vorgehen für das auf Ihrem Computer installierte Betriebssystem beschreibt.

Installlation in Windows Vista, XP und 2000

Zur Installation der Treibersoftware in Windows Vista, XP und 2000 müssen Sie über Administrator-Rechte verfügen.

1. Legen Sie die FRITZ!Box-CD ein.

2. Der Hardware-Assistent wird gestartet. Geben Sie an,

dass der USB-Treiber der FRITZ!Box auf der CD gesucht werden soll und folgen Sie im Weiteren den Anweisungen auf dem Bildschirm.

3. Wenn Sie informiert werden, dass die Software für das

neue Gerät (die FRITZ!Box) installiert wurde, beenden Sie die Installation mit „Fertig stellen“.

An der FRITZ!Box leuchtet die Leuchtdiode „USB“ auf. Sie zeigt an, dass die FRITZ!Box korrekt angschlossen und betriebsbereit ist. Lesen Sie nun die Hinweise im Kapitel „Öffnen der Benutzeroberfläche“ auf Seite 21.

Installation in Mac OS X (ab 10.3.3)

1. Wählen Sie „Systemeinstellungen / Netzwerk“. Sie er-

halten den Hinweis, dass ein neuer Anschluss „Ethernet-Anschluss en<Nr.>“ gefunden wurde. Bestätigen Sie die Meldung mit „OK“.

2. Wählen Sie unter „Zeigen“ den gefundenen Anschluss

„Ethernet-Anschluss en<Nr.>“.

3. Bestätigen Sie die Eingaben mit „Jetzt aktivieren“. Le-

sen Sie nun die Hinweise im Kapitel „Öffnen der Benutzeroberfläche“ auf Seite 21.

FRITZ!Box 2170 17

Installation in Linux

Hier wird am Beispiel SUSE Linux 10.2 beschrieben, wie Sie die FRITZ!Box am USB-Anschluss installieren.

1. Starten Sie das YaST-Kontrollzentrum.

2. Wählen Sie die Option „Netzwerkgeräte“ und klicken

Sie auf „Netzwerkkarte“.

3. Der Dialog zur „Konfiguration der Netzwerkkarten“

startet, in dem „Traditionelle Methode mit ifup“ voreingestellt ist.

4. Klicken Sie auf die Schaltfläche „Weiter“.

5. Der Dialog zur „Konfiguration der Netzwerkkarten“ er-

scheint.

6. Wählen Sie die Schaltfläche „Hinzufügen“.

7. Im Dialog „Manuelle Konfiguration der Netzwerkkarte“

sollte der Gerätetyp auf „Ethernet“ stehen. Markieren Sie zusätzlich in der Rubrik „Kernelmodul“ die Option „USB“ und klicken Sie zweimal auf die Schaltfläche „Weiter“.

8. Schließen Sie die Konfiguration mit einem Klick auf

„Beenden“ ab. Damit kann die FRITZ!Box als Router eingesetzt werden.

9. Falls Sie die FRITZ!Box als DSL-Modem nutzen wollen,

wählen Sie jetzt im YaST-Kontrollzentrum die Option „DSL“ aus.

10. In der Eingabemaske „Überblick der DSL Konfigurati-

on“ klicken Sie die Schaltfläche „Hinzufügen“.

11. In der Eingabemaske „Konfiguration von DSL“ sollte

der PPP-Modus auf „PPP over Ethernet“ stehen. Bei der Ethernetkarte sollte „eth-bus-usb“ ausgewählt und bei der Geräte-Aktivierung „Falls hot-plugged“ eingestellt sein. Klicken Sie dann die Schaltfläche „Weiter“.

12. Schließen Sie die Konfiguration mit einem Klick auf

die Schaltfläche „Beenden“ ab.

FRITZ!Box 2170 18

DSL-Anschluss verbinden

Damit ist die Installation des USB-Treibers in Linux beendet. Lesen Sie nun die Hinweise im Kapitel „Öffnen der Benutzeroberfläche“ auf Seite 21.

Die Konfiguration von DHCP auf mehreren Ethernetadaptern kann zu Konflikten bei der Namensauflösung führen (vgl. auch /etc/resolv.conf). Sollte der Computer über eine weitere Netzwerkkarte verfügen, vergeben Sie für diese einfach eine feste IP-Adresse.

Ausführliche Informationen zum Thema Netzwerkkonfiguration unter Linux finden Sie zum Beispiel unter:

3.6 DSL-Anschluss verbinden

Anschluss am DSL-Splitter

Anschließen Legen Sie das DSL-Kabel (grau) aus dem Lieferumfang be-

reit.

1. Schließen Sie das eine Kabelende an der mit „DSL“

beschrifteten Buchse der FRITZ!Box.

FRITZ!Box 2170 19

DSL-Anschluss verbinden

2. Schließen Sie das andere Kabelende an der mit „DSL“

Die grüne Leuchtdiode „Power“ beginnt nach kurzer Zeit dauerhaft zu leuchten und signalisiert damit, dass die FRITZ!Box für Internetverbindungen über DSL bereit ist.

beschrifteten Buchse des DSL-Splitters an.

FRITZ!Box 2170 20

Öffnen der Benutzeroberfläche

4 Öffnen der Benutzeroberfläche

fritz.box

Die FRITZ!Box hat eine Benutzeroberfläche, die über einen Internetbrowser verwendet werden kann.

In der Benutzeroberfläche erhalten Sie Produkt-, Anschluss- und Verbindungsinformationen zu Ihrer FRITZ!Box. Ferner nehmen Sie hier Einstellungen für den Betrieb der FRITZ!Box vor.

Die Benutzeroberfläche kann von jedem mit der FRITZ!Box verbundenen Computer aus geöffnet werden. Die Einstellungen werden in der FRITZ!Box gespeichert.

Starten 1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

Eingabe der Adresse „fritz.box“ in den Browser

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

Wird die Benutzeroberfläche nicht geöffnet, dann lesen Sie bitte die Hinweise im Abschnitt „Fehler beim Öffnen der Benutzeroberfläche“ auf Seite 42.

Einstellungen

sichern

Die Einstellungen, die Sie in der FRITZ!Box vorgenommen haben, können Sie als Datei auf Ihrem Computer speichern. In dieser Datei sind alle benutzerdefinierten Einstellungen, unter anderem die Zugangsdaten für Internet- und Telefonverbindungen, enthalten. Die so gesicherten Einstellungen können Sie jederzeit wieder in Ihre FRITZ!Box laden.

Die FRITZ!Box bietet für das Sichern der Einstellungen und für das Wiederherstellen von Einstellungen einen Assistenten an, der Sie Schritt für Schritt begleitet.

FRITZ!Box 2170 21

Internetverbindungen

5 Internetverbindungen

Internetzugang einrichten

Um eine Internetverbindung über DSL herstellen zu können, müssen Sie zunächst den Internetzugang in der Benutzeroberfläche der FRITZ!Box einrichten.

5.1 Internetzugang mit dem Assistenten einrichten

Nutzen Sie zum Einrichten des Internetzugangs den Assistenten:

1. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.

2. Wählen Sie im Bereich „Einstellungen“ das Menü „As-

sistenten“.

3. Klicken Sie auf den Assistenten „Internetzugang ein-

richten“ und folgen Sie den Anweisungen.

Sobald Sie die Einrichtung abgeschlossen haben, können alle mit der FRITZ!Box verbundenen Computer ohne weitere Einstellungen im Internet surfen.

5.2 Internetzugang manuell einrichten

In der Benutzeroberfläche der FRITZ!Box können Sie Änderungen an den Einstellungen des Internetzugangs vornehmen.

Gehen Sie folgendermaßen vor:

1. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.

2. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“.

3. Wählen Sie „Internet / Zugangsdaten“.

4. Nehmen Sie die gwünschten Einstellungen vor. Nut-

zen Sie dabei auch die Online-Hilfe, die in der Benutzeroberfläche der FRITZ!Box zur Verfügung steht.

5. Klicken Sie abschließend auf „Übernehmen“.

FRITZ!Box 2170 22

USB-Geräte

6USB-Geräte

USB-Geräte an der FRITZ!Box

Die FRITZ!Box ist mit einem USB-Anschluss (auch bezeichnet als USB Host Controller) ausgerüstet. An den USB-Anschluss können Sie verschiedene USB-Geräte anschließen:

 einen USB-Speicher (Festplatte, Speicher-Stick)  einen Drucker  einen USB-Hub

An die FRITZ!Box können über einen USB-Hub maximal drei USB-Geräte angeschlossen werden.

Am USB-Anschluss der FRITZ!Box wird der Standard USB 1.1 unterstützt.

6.1 USB-Geräte anschließen

USB-Kabel am USB-Anschluss anschließen

Anschluss Manche USB-Geräte, zum Beispiel Speicher-Sticks oder der

FRITZ!WLAN USB Stick, werden direkt in den USB-Anschluss der FRITZ!Box gesteckt. Andere, beispielsweise USB-Drucker, werden über ein USB-Kabel am USB-Anschluss angeschlossen.

6.2 Zugriff auf USB-Geräte

Netzwerkzugriff Sobald ein USB-Gerät an der FRITZ!Box angeschlossen ist,

steht es mit seinen Funktionen im gesamten Netzwerk zur Verfügung:

FRITZ!Box 2170 23

FRITZ!Box USB-Fernanschluss

 Auf die Dateien im USB-Speicher können Sie aus dem

 USB-Drucker stehen als Netzwerkdrucker zur Verfü-

Netzwerk per FTP (File Transfer Protocol) zugreifen oder Sie stellen den USB-Speicher als USB-Netzwerkspeicher zur Verfügung.

gung.

Fernanschluss

USB-

Mit dem USB-Fernanschluss können USB-Geräte von einem Computer im Netzwerk so genutzt werden, als wären sie direkt mit dem USB-Kabel am Computer angeschlossen.

Der USB-Fernanschluss wird für jede USB-Geräteklasse einzeln aktiviert (USB-Drucker, USB-Speicher und andere USBGeräte).

Greift ein Computer über den USB-Fernanschluss auf ein USB-Gerät zu, dann ist dieses USB-Gerät für andere Computer im Netzwerk nicht verfügbar.

6.3 FRITZ!Box USB-Fernanschluss

Der USB-Fernanschluss kann in Windows XP ab Service Pack 2 und in Windows Vista (32 Bit) eingesetzt werden.

Mit dem FRITZ!Box USB-Fernanschluss können Sie Verbindungen zwischen Ihrem Computer und USB-Geräten steuern. Sowohl der Computer als auch die USB-Geräte sind mit der FRITZ!Box verbunden.

Ein an die FRITZ!Box angeschlossenes USB-Gerät wird über die USB-Fernanschluss-Funktion an einen Computer durchgereicht. Das USB-Gerät wird auf diesem Computer vom Betriebssystem als neue Hardware erkannt und die Gerätesoftware kann installiert werden, so als sei es lokal mit dem Computer verbunden.

Mit dem FRITZ!Box USB-Fernanschluss können Sie Ihre USB-Geräte mit dem vollen Leistungsumfang nutzen:

 USB-Speicher können auch mit speziellen Dateiforma-

ten wie NTFS genutzt werden.

FRITZ!Box 2170 24

USB-Fernanschluss aktivieren

 Multifunktionsdrucker können auch zum Scannen und

Isochrone USB-Geräte mit zeitkritischem Übertragungsverhalten (wie beispielsweise Soundkarten, Webcams, VideoWandler oder TV-Karten) werden nicht unterstützt. Die Funktionen FTP und USB-Netzwerkspeicher stehen nicht zur Verfügung , solange der USB-Fernanschluss für USBSpeicher aktiv ist.

USB-Fernanschluss aktivieren

Führen Sie die folgenden Schritte aus, um den USB-Fernanschluss auf Ihrem Computer zu aktivieren:

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

4. Aktivieren Sie die Expertenansicht der FRITZ!Box im

Faxen genutzt werden.

ein.

weiterte Einstellungen“.

Menü „System / Ansicht“. Bestätigen Sie mit „Übernehmen“.

5. Öffnen Sie das Menü „USB-Geräte / Geräteübersicht“.

6. Aktivieren Sie die Einstellung „USB-Fernanschluss ak-

tivieren“ und klicken Sie auf „Übernehmen“.

7. Öffnen Sie das Menü „USB-Fernanschluss“ und instal-

lieren Sie das Programm für den USB-Fernanschluss auf dem Computer, von dem aus Sie USB-Geräte nutzen wollen. Folgen Sie dazu den Anweisungen auf der Seite „USB-Fernanschluss“.

Das Programm kann in Windows XP (32 Bit) ab Service Pack 2 und Windows Vista (32 Bit) eingesetzt werden.

8. Wählen Sie anschließend aus, für welche Arten von

USB-Geräten der USB-Fernanschluss aktiviert werden soll. Aktivieren Sie die gewünschten Optionen.

FRITZ!Box 2170 25

USB-Fernanschluss deaktivieren

9. Bestätigen Sie abschließend mit „Übernehmen“. Alle

USB-Geräte, die an der FRITZ!Box angeschlossen sind, werden nun neu erkannt.

Das Ergebnis der geänderten USB-Einstellungen wird Ihnen in der „Geräteübersicht“ angezeigt.

USB-Fernanschluss deaktivieren

Um den USB-Fernanschluss zu deaktivieren, führen Sie die folgenden Schritte aus:

1. Öffnen Sie auf dem Computer, für den der USB-Fernan-

schluss deaktiviert werden soll, einen Internetbrowser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“.

4. Aktivieren Sie die Expertenansicht der FRITZ!Box im

Menü „System / Ansicht“. Bestätigen Sie mit „Übernehmen“.

5. Öffnen Sie das Menü „USB-Geräte / USB-Fernan-

schluss“.

6. Deaktivieren Sie alle USB-Gerätearten.

7. Bestätigen Sie abschließend mit „Übernehmen“.

Das Ergebnis der geänderten USB-Einstellungen wird Ihnen in der „Geräteübersicht“ angezeigt.

6.4 USB-Speicher

USB-Speicher sind Festplatten und Speicher-Sticks.

Dateisysteme Beim Zugriff über FTP (File Transfer Protocol) werden USB-

Speicher mit den Dateisystemen FAT und FAT32 unterstützt. Ist für USB-Speicher der USB-Fernanschluss aktiviert, wer-

den die Dateisysteme FAT, FAT32 und NTFS unterstützt.

FRITZ!Box 2170 26

Zugriffsrechte und Kennwortschutz

Anschließen Einen USB-Speicher können Sie entweder direkt an den

USB-Anschluss anschließen oder über den USB-Hub (siehe Abschnitt „USB-Hub“ auf Seite 36).

Bitte beachten Sie auch die „Nutzungshinweise für USBGeräte“ auf Seite 36.

Zugriffsrechte und Kennwortschutz

Die Zugriffsrechte und der Kennwortschutz gelten für alle USB-Speicher. Ein individuelles Kennwort pro USB-Speicher ist nicht möglich. Die Zugriffsrechte und der Kennwortschutz sind nicht aktiv, wenn für USB-Speicher der USBFernanschluss aktiviert ist.

Zugriffsrechte und

Kennwortschutz

FTP (File Transfer

Protocol)

Auf der Benutzeroberfläche der FRITZ!Box können Sie Zugriffsrechte und einen Kennwortschutz für die USB-Speicher einrichten.

1. Starten Sie einen Internetbrowser.

2. Geben Sie als Adresse fritz.box

ein.

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen“ aus.

4. Wählen Sie das Menü „USB-Geräte / USB-Speicher“

aus.

5. Richten Sie die Zugriffsrechte und den Kennwort-

schutz für die USB-Speicher ein.

Auf die Daten im USB-Speicher zugreifen

USB-Speicher, die direkt oder über einen USB-Hub an der FRITZ!Box angeschlossen sind, werden in der Benutzeroberfläche im Menü „USB-Geräte / Geräteübersicht“ mit ihrem Gerätenamen angezeigt.

Alle im Netzwerk vorhandenen Computer können gleichzeitig über FTP auf die Daten im USB-Speicher zugreifen.

Der Zugriff über FTP ist nur dann möglich, wenn der USBFernanschluss für USB-Speicher nicht aktiviert ist.

FRITZ!Box 2170 27

Auf die Daten im USB-Speicher zugreifen

Klicken Sie im Menü „USB-Geräte / Geräteübersicht“ auf den Gerätenamen des USB-Speichers oder öffnen Sie einen Internetbrowser und geben Sie im Adressfeld

FTP://fritz.box

ein. In Ihrem Internetbrowser wird Ihnen die

Ordnerstruktur des USB-Speichers angezeigt. Der Zugriff über FTP auf die Daten im USB-Speicher ist mit

einem beliebigen FTP-Client möglich. Dateien vom USB-Speicher können Sie erst ausführen oder

öffnen, nachdem Sie sie auf Ihren Computer oder in Ihr lokales Netzwerk kopiert haben.

USB-Netzwerk-

speicher

Die FRITZ!Box bietet Ihnen die Möglichkeit, USB-Speicher als Netzlaufwerke im Windows-Netzwerk verfügbar zu machen (Samba). Dateien auf dem USB-Speicher können Sie dann direkt auf dem USB-Speicher öffnen und bearbeiten.

Es werden Dateien bis zu einer Größe von 2 GB unterstützt.

Der Zugriff auf USB-Netzwerkspeicher ist nur dann möglich, wenn der USB-Fernanschluss für USB-Speicher nicht aktiviert ist.

FRITZ!Musikbox Mit dieser Funktion können Musikdateien auf dem USB-

Speicher von kompatiblen Abspielgeräten wiedergegeben werden (streaming). Die Festplatte mit der Musik-Sammlung wird dazu einfach an den USB-Anschluss der FRITZ!Box angeschlossen und ein passendes Abspielgerät wird in das lokale Netzwerk eingebunden.

Die Geräte kommunizieren dabei automatisch über das Universal Plug and Play (UPnP)-Verfahren. Diese Technologie erlaubt den per Kabel oder Funk miteinander vernetzten Geräten, eine automatische Erkennung durchzuführen, Ereignisse zu erkennen und sich dementsprechend miteinander auszutauschen. Mit UPnP-AV wurde diese Technologie auf Audio- und Video-Inhalte ausgeweitet.

Mit der FRITZ!Musikbox werden MP3-, WMA- und WAV-Dateien vom angeschlossenen USB-Speicher über UPnP bereitgestellt.

FRITZ!Box 2170 28

USB-Drucker

6.5 USB-Drucker

Sie können an den USB-Anschluss einen USB-Drucker anschließen und entweder den USB-Fernanschluss aktivieren oder den USB-Drucker als Netzwerkdrucker nutzen.

Wenn Sie den USB-Fernanschluss für USB-Drucker aktivieren, dann können Sie den Drucker an einem Computer so nutzen, als wäre er direkt am Computer angeschlossen.

Als Netzwerkdrucker kann der USB-Drucker von allen an die FRITZ!Box angeschlossenen Computern gleichzeitig genutzt werden.

Wenn Sie einen USB-Drucker anschließen, dann beachten Sie bitte die folgenden Punkte:

 Als Netzwerkdrucker werden ausschließlich Drucker

unterstützt, die sich unter der Geräteklasse „Drucker“ ansprechen lassen. Das trifft in der Regel für Multifunktionsgeräte, zum Beispiel Fax-Scanner-DruckerKombinationen, nicht zu.

 Host-basierte Drucker, die beispielsweise nach dem

GDI-System arbeiten und für Statusmeldungen eine bidirektionale Kommunikation benötigen, sind nur über den USB-Fernanschluss nutzbar. Diese Drucker können typischerweise nur mit einem Betriebssystem verwendet werden, für das der Druckerhersteller Treibersoftware bereitstellt. Als Netzwerkdrucker werden solche Drucker an der FRITZ!Box nicht unterstützt.

 Bei aktiviertem USB-Fernanschluss können Multifunk-

tionsgeräte (Drucker mit zusätzlichen Funktionen, wie Fax- oder Scan-Funktion) auch zum Faxen und Scannen verwendet werden.

Wird der USB-Drucker als Netzwerkdrucker betrieben, wird nur die Druckfunktion unterstützt.

FRITZ!Box 2170 29

Druckeranschluss einrichten in Windows

 Falls Ihr Drucker über einen mitgelieferten Statusmo-

nitor verfügt, können Sie diesen bei aktiviertem USBFernanschluss nutzen.

Wird der Drucker als Netzwerkdrucker verwendet, ist die Nutzung des Statusmonitors eventuell nicht möglich.

 Für Computer mit Linux:

Der Drucker muss von der Drucksoftware CUPS (Common UNIX Printing System) unterstützt und am USBAnschluss der FRITZ!Box korrekt erkannt werden.

 Für Apple-Computer:

Es können ausschließlich Drucker verwendet werden, deren Treiber im Drucker-Dienstprogramm auswählbar sind oder für die dort ein kompatibler Treiber vorhanden ist.

Wenn Sie den Drucker als Netzwerkdrucker verwenden wollen, dann müssen Sie auf jedem Computer einen Druckeranschluss einrichten und anschließend den passenden Druckertreiber installieren. Über den Druckeranschluss werden Druckaufträge an die IP-Adresse des Drucker-Servers im lokalen Netzwerk weitergeleitet.

Wenn Sie den Drucker mit aktiviertem USB-Fernanschluss nutzen wollen, dann müssen Sie auf dem Computer, von dem aus Sie den Drucker verwenden, das Programm für den USB-Fernanschluss (siehe Seite 25) und den passenden Druckertreiber installieren.

Druckeranschluss einrichten in Windows

Wenn auf dem Computer im Startmenü „Programme“ der Eintrag „FRITZ!Box“ bereits vorhanden ist, dann ist der Druckeranschluss bereits auf dem Computer eingerichtet.

Andernfalls führen Sie die folgenden Schritte aus, um den Druckeranschluss einzurichten:

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk

des Computers. Die Installationshilfe wird gestartet.

FRITZ!Box 2170 30

Druckertreiber installieren in Windows Vista

2. Klicken Sie auf die Schaltfläche „CD-Inhalt ansehen“.

3. Klicken Sie auf die Schaltfläche „Startmenüeintrag“.

Der Druckeranschluss mit der Bezeichnung „AVM: (FRITZ!Box USB Drucker Anschluss)“ wird eingerichtet.

Nun können Sie für diesen Druckeranschluss den Druckertreiber des an die FRITZ!Box angeschlossenen Druckers installieren.

Druckertreiber installieren in Windows Vista

1. Klicken Sie in der Taskleiste auf die Schaltfläche

„Start“ und wählen Sie „Systemsteuerung“.

2. Wählen Sie „Drucker“.

3. Klicken Sie auf „Drucker hinzufügen“.

4. Wählen Sie „Einen lokalen Drucker hinzufügen“.

Diese Auswahl müssen Sie treffen, da dieser Druckeranschluss am Computer wie ein lokaler Anschluss arbeitet.

5. Markieren Sie die Einstellung „Einen vorhandenen An-

schluss verwenden“ und wählen Sie im Listenfeld den Eintrag „AVM: (FRITZ!Box USB Drucker Anschluss)“ aus. Klicken Sie auf „Weiter“.

6. Wählen Sie in der Liste „Hersteller“ die Herstellerbe-

zeichnung für den an die FRITZ!Box angeschlossenen USB-Drucker aus und wählen Sie dann in der Liste „Drucker“ die exakte Modellbezeichnung aus.

Sollte der Hersteller oder das Modell nicht in den Listen aufgeführt sein, dann klicken Sie auf „Datenträger“ und verwenden Sie eine Installationsdiskette oder -CD mit den entsprechenden Angaben.

7. Im Feld „Druckername“ können Sie eine Bezeichnung

für den Drucker eingeben. Mit dieser Bezeichnung wird der Drucker vom Betriebssystem verwaltet.

8. Klicken Sie zum Abschluss der Installation auf „Fertig

stellen“.

FRITZ!Box 2170 31

Druckertreiber installieren in Windows XP / 2000

1. Klicken Sie im Startmenü des Computers auf den Ein-

trag „Drucker und Faxgeräte“.

2. Doppelklicken Sie im Fenster „Drucker und Faxgeräte“

auf „Drucker hinzufügen“. Der Druckerinstallations-Assistent wird gestartet.

3. Klicken Sie auf „Weiter“.

4. Markieren Sie die Option „Lokaler Drucker, der an den

Computer angeschlossen ist“ und stellen Sie sicher, dass die Einstellung „Plug & Play-Drucker automatisch ermitteln und installieren“ nicht aktiviert ist.

Diese Auswahl müssen Sie treffen, da dieser Druckeranschluss am Computer wie ein lokaler Anschluss arbeitet.

5. Klicken Sie auf „Weiter“.

6. Markieren Sie im Fenster „Druckeranschluss auswäh-

len“ die Option „Folgenden Anschluss verwenden“ und wählen Sie im Listenfeld den Druckeranschluss „AVM: (FRITZ!Box USB Drucker Anschluss)“ aus. Klicken Sie auf „Weiter“.

7. Wählen Sie in der Liste „Hersteller“ die Herstellerbe-

zeichnung für den an die FRITZ!Box angeschlossenen USB-Drucker aus und wählen Sie dann in der Liste „Drucker“ die exakte Modellbezeichnung aus.

8. Im Fenster „Druckerfreigabe“ markieren Sie die Option

„Drucker nicht freigeben“.

FRITZ!Box 2170 32

Drucker einrichten in SUSE Linux-Systemen

An den USB-Anschluss der FRITZ!Box können Sie einen USB-Drucker anschließen und als Netzwerkdrucker nutzen. Der Drucker steht dann allen an der FRITZ!Box angeschlossenen Computern zur Verfügung.

Sie installieren den Drucker als „superuser“.

1. Starten Sie eine Konsole und geben Sie folgenden Be-

fehl ein: lpadmin -p <Druckername> -E -v socket://<IP-Adresse-

der-FRITZ!Box>:<Port> -m <Druckerbeschreibungsdatei.ppd>

2. Lesen Sie zum weiteren Vorgehen Informationen und

Anleitungen unter folgender Internetadresse:

http://www.cups.org/man/lpadmin.html

Beispiel Für einen Laserjet-Drucker mit dem Beispielnamen

Laserjet4 und der Druckerbeschreibungsdatei laserjet.ppd an einer FRITZ!Box mit der Standard-Adresse 192.168.178.1 geben Sie an der Konsole ein:

lpadmin -p LaserJet4 -E -v socket://192.168.178.1:9100 -m laserjet.ppd

Sie können sich die im System installierten Druckerbeschreibungsdateien über folgenden Befehl anzeigen lassen:

lpinfo -m

Weiterführende

Informationen

Fragen nach passenden Druckerbeschreibungsdateien richten Sie bitte an den Hersteller des Druckers oder des verwendeten Systems. Ausführliche Informationen zur Drucksoftware CUPS finden Sie in folgender Dokumentation:

http://www.cups.org/documentation.php

Weitergehende Fragen zur Einrichtung richten Sie bitte ebenfalls an den Hersteller der Distribution oder an ein Internet- oder Usenet-basiertes Forum, das sich speziell mit CUPS oder mit der verwendeten Distribution beschäftigt.

FRITZ!Box 2170 33

USB-Drucker auf Apple-Computern einrichten

Sie können an den USB-Anschluss der FRITZ!Box einen USB-Drucker anschließen und als Netzwerkdrucker nutzen. Der Drucker steht dann allen an die FRITZ!Box angeschlossenen Computern zur Verfügung.

1. Öffnen Sie „Programme / Systemeinstellungen / Dru-

cker & Faxen“.

2. Klicken Sie auf das Symbol „+“ in der linken, unteren

Bildhälfte.

FRITZ!Box 2170 34

USB-Drucker auf Apple-Computern einrichten

3. Klicken Sie auf „IP“.

4. Wählen Sie im Feld „Protokoll“ den Eintrag „HP JetDi-

rect - Socket“ aus.

5. Tragen Sie im Feld „Adresse“ die IP-Adresse der

FRITZ!Box ein:

192.168.178.1

6. Lassen Sie das Feld „Warteliste“ leer.

7. Nehmen Sie in den Feldern „Name“ und „Ort“ beliebi-

ge Einträge vor.

8. Wählen Sie im Feld „Drucken mit“ einen zu Ihrem Dru-

cker kompatiblen Treiber aus.

Wenn der Drucker nicht auswählbar ist, kann möglicherweise auch ein kompatibler Drucker bzw. Druckertreiber ausgewählt werden.

FRITZ!Box 2170 35

USB-Hub

6.6 USB-Hub

9. Klicken Sie auf die Schaltfläche „Hinzufügen“, um Ihre

Einstellungen zu speichern.

Der Drucker steht nun allen an die FRITZ!Box angeschlossenen Computern zur Verfügung.

Informationen zu kompatiblen Druckern bzw. Druckertreibern finden Sie im Internet, beispielsweise auf folgender Internetseite:

http://gutenprint.sourceforge.net/p_Supported_Printers.php3

Sie können am USB-Anschluss einen USB-Hub anschließen. Ein USB-Hub ist ein Gerät zur Erweiterung vorhandener USB-Anschlüsse.

An den USB-Hub können Sie entweder drei USB-Speicher (Festplatte, Speicherstick) oder zwei USB-Speicher und einen USB-Drucker anschließen.

Die Verwendung eines USB-Hubs mit eigener Stromversorgung wird ausdrücklich empfohlen.

6.7 Nutzungshinweise für USB-Geräte

USB-Geräte Beachten Sie bitte bei der Nutzung von USB-Geräten am

USB-Anschluss der FRITZ!Box folgende Hinweise:

 Wenn Sie mehr als ein USB-Gerät ohne eigene Strom-

versorgung an die FRITZ!Box anschließen, dann beachten Sie bitte, dass gemäß der USB-Spezifikation die Gesamtstromaufnahme den Wert von 500 mA nicht übersteigen darf. Andernfalls kann es zu unspezifischen Fehlerbildern bei den USB-Geräten oder auch zu Schäden an der FRITZ!Box kommen.

 AVM rät ausdrücklich davon ab, Firmware-Updates für

USB-Geräte durchzuführen, die über den USB-Fernanschluss an der FRITZ!Box mit dem Computer verbunden sind.

FRITZ!Box 2170 36

Nutzungshinweise für USB-Geräte

USB-Speicher Beachten Sie bitte bei der Nutzung eines USB-Speichers

am USB-Anschluss der FRITZ!Box folgende Hinweise:

 Wählen Sie vor dem Entfernen des USB-Speichers in

der FRITZ!Box-Benutzeroberfläche immer die Einstellung „Sicher entfernen“, um Datenverluste zu vermeiden.

 USB-Speicher, die mehr als einen USB-Anschluss zum

Betrieb benötigen, beispielsweise Festplatten mit USB-Y-Kabel, betreiben Sie bitte ausschließlich mit einer eigenen Stromversorgung oder über einen USBHub mit Stromversorgung, um Schäden an der FRITZ!Box oder dem USB-Speicher zu vermeiden.

 AVM hat keinen Einfluss auf äußere Einwirkungen auf

den USB-Speicher an der FRITZ!Box. So können beispielsweise Spannungsspitzen oder Spannungsabfälle bei Schlechtwetter auftreten oder USB-Speicher altersbedingt aufgrund besonders vieler defekter Sektoren bei Schreibvorgängen die Datenstruktur korrumpieren. In solchen Fällen kann es zu kompletten Datenverlusten kommen.

AVM empfiehlt daher grundsätzlich eine Sicherungskopie des USB-Speicherinhalts anzufertigen, damit Ihre Daten nicht verloren sind, falls es zu Datenverlusten auf dem USB-Speicher kommt.

FRITZ!Box 2170 37

FRITZ!DSL - Das Softwarepaket

7FRITZ!DSL - Das Softwarepaket

DSL-Nutzung mit der FRITZ!Box

Das Softwarepaket FRITZ!DSL enthält eine Reihe von Programmen rund um DSL, die hier kurz vorgestellt werden.

Wenn Sie FRITZ!DSL installiert haben, finden Sie auf Ihrem Desktop das Symbol „Startcenter“. Im Startcenter sind alle Programme des Softwarepakets zusammengefasst und können von dort gestartet werden.

Das Startcenter enthält folgende Schaltflächen: Die Schaltfläche „Internet“ startet das Programm FRITZ!DSL

Internet. FRITZ!DSL Internet ist die Internetmonitorsoftware für Ihre FRITZ!Box, mit der Sie nähere Informationen zu Ihrer aktuellen Internetverbindung erhalten.

Die Schaltfläche „Protect“ startet das Programm FRITZ!DSL Protect, das die Internetverbindungen kontrolliert und die Firewall-Funktionen Ihrer FRITZ!Box ergänzt.

Ein Klick auf die Schaltfläche „FRITZ!Box“ öffnet die Benutzeroberfläche der FRITZ!Box in Ihrem Internetbrowser.

Nach einem Klick auf die Schaltfläche „Update“ wird geprüft, ob auf der AVM-Internetseite ein Firmware-Update für Ihre FRITZ!Box zur Verfügung steht.

Die Schaltfläche „Diagnose“ startet die FRITZ!DSL Diagnose. Das Programm zeigt alle relevanten Daten Ihrer DSL-Verbindung an und prüft die Verbindung zu Ihrer FRITZ!Box.

Ein Klick auf die Schaltfläche „Webtest“ startet das Programm WebWatch, das die Qualität Ihrer Internetverbindung zu einer beliebigen Gegenstelle messen kann.

Ausführliche Informationen zu den FRITZ!DSL-Programmen finden Sie in den zugehörigen Hilfen.

FRITZ!Box 2170 38

FRITZ!DSL installieren

7.1 FRITZ!DSL installieren

1. Legen Sie die FRITZ!Box-CD ein und starten Sie „Se-

tup.exe“.

2. Wählen Sie „CD-Inhalt ansehen / FRITZ!DSL installie-

ren“.

3. Das Fenster „Dateidownload“ wird geöffnet. Wählen

Sie die Schaltfläche „Öffnen“.

4. Der Begrüßungsbildschirm von FRITZ!DSL erscheint.

Bestätigen Sie mit „Weiter“.

5. Geben Sie den Ordner an, in den FRITZ!DSL kopiert

werden soll. Bestätigen Sie mit „Weiter“.

6. Geben Sie anschließend den Programmordner im

Startmenü für FRITZ!DSL an. Bestätigen Sie mit „Weiter“.

7. Bestätigen Sie mit der Schaltfläche „Beenden“.

Die Installation ist damit vollständig.

7.2 F RITZ! DSL I nt ernet

FRITZ!DSL Internet ist eine Internetmonitorsoftware für Ihre FRITZ!Box. Wie Sie das Programm einrichten, erfahren Sie in der zugehörigen Online-Hilfe.

Sobald ein Internetzugang besteht, erhalten Sie mit FRITZ!DSL Internet Informationen über Ihre aktuelle Internetverbindung. Das Programm zeigt den Verbindungszustand an, gibt Auskunft über den Verlauf der Datenübertragungen und gestattet es, die Internetverbindung der FRITZ!Box vom Computer aus auf- oder abzubauen.

Die Einwahl ins Internet, den Firewall-Schutz vor ungewollt eingehenden Verbindungen sowie die Erfassung der Onlinezeit übernimmt die FRITZ!Box.

FRITZ!Box 2170 39

FRITZ!DSL Protect

7.3 FRI TZ !DS L P ro te ct

FRITZ!DSL Protect schützt Ihren Computer vor ungewollten Internetverbindungen und ergänzt so die Firewall-Funktionen Ihrer FRITZ!Box. Mit FRITZ!DSL Protect können Sie alle Internetverbindungen kontrollieren, die von lokalen Programmen auf Ihrem Computer aufgebaut werden. Sie können die Verbindungsaufnahme für einzelne Programme gestatten oder verbieten: Versucht ein unbekanntes Programm, eine Internetverbindung aufzubauen, werden Sie gefragt, ob Sie das zulassen möchten.

Eine Übersicht zeigt die in FRITZ!DSL Protect eingerichteten Programme und deren Zugriffsrechte. Über ein Journal haben Sie den Überblick über alle erfolgten und abgelehnten Internetzugriffe.

Eine besonders komfortable Funktion bietet FRITZ!DSL Protect zusammen mit der UPnP-Funktionalität der FRITZ!Box. Wenn Sie in der FRITZ!Box die Option „Änderung der Sicherheitseinstellungen über UPnP gestatten“ aktiviert haben, kann FRITZ!DSL Protect Ports für eingehende Verbindungen auf der FRITZ!Box freischalten, wenn diese von Programmen benötigt werden. Hierfür müssen Sie in FRITZ!DSL Protect unter „Einstellungen“ die Option „Portfreigabe verwenden“ aktiviert haben. Auf diese Weise können Sie zum Beispiel an Online-Spielen teilnehmen, ohne dass die FirewallFunktionen der FRITZ!Box manuell umkonfiguriert werden müssen.

7. 4 F R IT Z ! Bo x

Ein Klick auf die Schaltfläche „FRITZ!Box“ öffnet die Benutzeroberfläche der FRITZ!Box in Ihrem Internetbrowser.

7.5 Update

Neue Updates für die Firmware der FRITZ!Box werden in regelmäßigen Abständen kostenlos von AVM zur Verfügung gestellt. Mit den Updates können Sie den Funktionsumfang Ihrer FRITZ!Box erweitern.

FRITZ!Box 2170 40

FRITZ!DSL Diagnose

Um zu prüfen, ob ein neues Update für die Firmware der FRITZ!Box zur Verfügung steht, klicken Sie auf die Schaltfläche „Update“.

Wenn das FRITZ!DSL Startcenter aktiv ist, wird regelmäßig auf den AVM-Internetseiten geprüft, ob ein neues Update vorhanden ist. Wenn ein neues Update zur Verfügung steht, werden Sie benachrichtigt.

7.6 FRITZ!DSL Diagnose

FRITZ!DSL Diagnose informiert Sie ausführlich über alle Details der DSL-Verbindung, einschließlich der Datenübertragung und dem aktivierten Fastpath-Modus. Eine umfassende DSL-Diagnosefunktion ermöglicht die Überprüfung von Anschluss und Installation der FRITZ!Box.

7.7 We b te s t

Über die Schaltfläche „Webtest“ im FRITZ!DSL-Startcenter öffnen Sie das Programm FRITZ!DSL Webtest. FRITZ!DSL Webtest ermittelt die Qualität Ihrer Internetverbindung und gibt das Ergebnis anschaulich wieder.

Nach Eingabe einer beliebigen Internetadresse sendet FRITZ!DSL Webtest ein Signal zu dieser Adresse.

Die gemessenen Antwortzeiten und der Weg der Datenpakete durch das Internet werden in einem Diagramm dargestellt.

FRITZ!Box 2170 41

Problembehandlung

8 Problembehandlung

Hilfe bei Fehlern

In diesem Kapitel finden Sie konkrete Hilfe, wenn Sie die Benutzeroberfläche der FRITZ!Box nicht öffnen können, Probleme mit der Internetverbindung haben oder die IP-Einstellungen in Ihrem Computer ändern wollen.

8.1 Fehler beim Öffnen der Benutzeroberfläche

Wenn Sie beim Öffnen der Benutzeroberfläche eine Fehlermeldung bekommen, kann das verschiedene Ursachen haben. Überprüfen Sie die Fehlerursachen und versuchen Sie, den Fehler zu beheben.

Neustart der FRITZ!Box

Die Benutzeroberfläche kann nicht geöffnet werden oder reagiert nicht.

Ursache

Inkonsistenzen innerhalb der FRITZ!Box.

Abhilfe

1. Starten Sie die FRITZ!Box neu.

Ziehen Sie dazu den Netzstecker aus der Steckdose.

2. Stellen Sie nach zirka fünf Sekunden die Verbindung

zum Stromnetz wieder her.

3. Versuchen Sie nun erneut, die Benutzeroberfläche der

FRITZ!Box durch Eingabe von fritz.box

Kabelverbindungen prüfen

Die Benutzeroberfläche der FRITZ!Box erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Die Kabelverbindungen sind lose.

FRITZ!Box 2170 42

zu öffnen.

Namensauflösung überprüfen

Abhilfe

Stellen Sie sicher, dass alle Kabelverbindungen fest stecken.

Namensauflösung überprüfen

Die Benutzeroberfläche der FRITZ!Box kann nicht über

fritz.box geöffnet werden.

Ursache

Die Namensauflösung der FRITZ!Box funktioniert nicht.

Abhilfe

1. Geben Sie im Internetbrowser als Adresse statt

2. Wenn die Benutzeroberfläche über diese Adresse er-

fritz.box

die folgende IP-Adresse ein:

192.168.178.1

reicht werden kann, überprüfen Sie die Einstellungen für den verwendeten Netzwerkadapter wie im Abschnitt „IP-Einstellungen“ ab Seite 47 beschrieben.

IP-Adresse überprüfen

Die Benutzeroberfläche der FRITZ!Box kann weder über

fritz.box

Ursache

Die IP-Adresse auf dem angeschlossenen Rechner ist unpassend eingestellt.

Abhilfe

Stellen Sie den verwendeten Netzwerkadapter auf DHCP, damit die IP-Adresse über den DHCP-Server der FRITZ!Box bezogen werden kann. Überprüfen Sie dazu die Einstellungen wie im Abschnitt „IP-Einstellungen“ ab Seite 47 beschrieben.

FRITZ!Box 2170 43

noch über 192.168.178.1 geöffnet werden.

Wählverbindungen deaktivieren

Die Benutzeroberfläche wird nicht geöffnet, stattdessen erscheint ein Fenster für eine DFÜ-Wählverbindung.

Ursache

Der Internetbrowser muss beim Aufrufen der Benutzeroberfläche die Netzwerkverbindung zwischen Computer und FRITZ!Box nutzen. Dafür muss der automatische Aufbau einer DFÜ-Verbindung deaktiviert werden.

Abhilfe

Sie können den automatischen Aufbau einer DFÜ-Verbindung deaktivieren. Beispielhaft wird hier beschrieben, wie Sie die Einstellungen des Internet Explorers 6 prüfen:

1. Wählen Sie unter „Extras / Internetoptionen...“ die Re-

gisterkarte „Verbindungen“ aus.

2. Aktivieren Sie im Abschnitt „DFÜ- und VPN-Einstellun-

gen“ die Option „Keine Verbindung wählen“.

3. Klicken Sie abschließend auf „OK“.

Onlinebetrieb aktivieren

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Der Internetbrowser befindet sich im Offlinebetrieb.

Abhilfe

Stellen Sie den Internetbrowser auf Onlinebetrieb ein. Am Beispiel des Internet Explorers 6:

1. Öffnen Sie das Menü „Datei“.

2. Wenn vor dem Menüpunkt „Offlinebetrieb“ ein Haken

steht, klicken Sie darauf.

Der Haken wird entfernt und der Internet Explorer ist im Onlinebetrieb.

FRITZ!Box 2170 44

Proxyeinstellungen überprüfen

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Die Proxyeinstellungen des Internetbrowsers verhindern, dass die Benutzeroberfläche aufgerufen werden kann.

Abhilfe

Tragen Sie den DNS-Namen und die IP-Adresse der FRITZ!Box in den Proxyeinstellungen des Internetbrowsers als Ausnahme ein.

1. Wählen Sie unter „Extras / Internetoptionen...“ die Re-

gisterkarte „Verbindungen“.

2. Klicken Sie im Abschnitt „LAN-Einstellungen“ auf die

Schaltfläche „Einstellungen“ und im nächsten Fenster im Abschnitt „Proxyserver“ auf die Schaltfläche „Erweitert“.

3. Tragen Sie unter „Ausnahmen“ ein: „fritz.box;

192.168.178.1; 169.254.1.1“ und klicken Sie auf „OK“.

CGI-Einstellungen überprüfen

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Das Ausführen von CGI-Skripten im Internetbrowser ist deaktiviert.

Abhilfe

Stellen Sie den Internetbrowser so ein, dass das Ausführen von Skripten für die Benutzeroberfläche gestattet ist. Am Beispiel des Internet Explorer 6:

1. Wählen Sie „Extras / Internetoptionen... / Sicherheit“.

2. Wenn hier die Schaltfläche „Standardstufe“ ausge-

graut ist, ist die Sicherheitsstufe „Mittel“ eingestellt und das Ausführen von CGI-Scripts ist im Internetbrowser bereits zugelassen.

FRITZ!Box 2170 45

Sicherheitsprogramme überprüfen

3. Wenn die Schaltfläche „Standardstufe“ nicht ausge-

graut ist, dann gehen Sie folgendermaßen vor:

4. Markieren Sie das Symbol„ Lokales Intranet“ und kli-

cken Sie auf die Schaltfläche „Sites…“.

5. Klicken Sie im nächsten Fenster auf die Schaltfläche

„Erweitert…“ und geben Sie im Feld „Diese Website zur Zone hinzufügen:“ ein:

fritz.box

6. Deaktivieren Sie die Option „Für Sites dieser Zone ist

eine Serverüberprüfung (https:) erforderlich“.

Sicherheitsprogramme überprüfen

Die Benutzeroberfläche kann nicht im Internetbrowser angezeigt werden.

Ursache

Ein Sicherheitsprogramm blockiert den Zugriff auf die Benutzeroberfläche.

Abhilfe

Sicherheitsprogramme, wie zum Beispiel Firewalls, können den Zugriff auf die Benutzeroberfläche der FRITZ!Box verhindern. Richten Sie in allen aktiven Sicherheitsprogrammen Ausnahmen für die FRITZ!Box ein.

Wenn Sie ein Sicherheitsprogramm beenden möchten, um den Zugang zur FRITZ!Box zu testen, ziehen Sie zuerst das DSL-Kabel! Starten Sie nach dem Test zuerst das Sicherheitsprogramm, bevor Sie das DSL-Kabel wieder einstecken und eine Internetverbindung aufbauen!

Benutzeroberfläche der FRITZ!Box öffnen

Die FRITZ!Box verfügt über eine feste IP-Adresse, die nicht veränderbar ist. Über diese IP-Adresse ist die FRITZ!Box immer erreichbar. Es handelt sich dabei um folgende IPAdresse:

FRITZ!Box 2170 46

IP-Einstellungen

Feste IP-Adresse 169.254.1.1

Um die Benutzeroberfläche der FRITZ!Box über diese IPAdresse zu öffnen, gehen Sie folgendermaßen vor:

1. Verbinden Sie die FRITZ!Box und den Computer über

das Netzwerkkabel (rot). Siehe dazu Abschnitt „Computer am Netzwerkanschluss anschließen“ ab Seite 13).

2. Stellen Sie sicher, dass der Computer die IP-Adresse

automatisch bezieht. Sie können diese Einstellung in den IP-Einstellungen des Computers überprüfen (siehe Abschnitt „IP-Einstellungen“ ab Seite 47).

3. Starten Sie den Computer neu.

4. Starten Sie Ihren Internetbrowser und geben Sie die

feste IP-Adresse der FRITZ!Box ein:

169.254.1.1

Jetzt wird die Benutzeroberfläche der FRITZ!Box geöffnet.

Nachdem Sie die Benutzeroberfläche der FRITZ!Box wieder erreicht haben, sollten Sie die IP-Einstellungen in der FRITZ!Box überprüfen und gegebenenfalls korrigieren.

8.2 IP-Einstellungen

Die FRITZ!Box verfügt über einen eigenen DHCP-Server. Das bedeutet, dass den angeschlossenen Computern ihre IPAdresse von der FRITZ!Box zugewiesen wird. Die Computer müssen dafür so eingerichtet sein, dass sie ihre IP-Adresse automatisch beziehen können. Die Schritte zur Überprüfung und Einstellung dieser Option unterscheiden sich in den verschiedenen Betriebssystemen. Lesen Sie dazu den Abschnitt für Ihr Betriebssystem.

Wenn die FRITZ!Box in einem Netzwerk betrieben wird, dann darf in diesem Netzwerk kein anderer DHCP-Server aktiviert sein.

FRITZ!Box 2170 47

IP-Adresse automatisch beziehen in Windows Vista

1. Klicken Sie in der Taskleiste auf die Schaltfläche

„Start“ und wählen Sie „Systemsteuerung / Netzwerkund Freigabecenter“.

2. Wählen Sie aus den „Aufgaben“ den Punkt „Netzwerk-

verbindungen verwalten“.

3. Wählen Sie im Bereich „LAN oder Hochgeschwindig-

keitsinternet“ die LAN-Verbindung aus, die Ihren Computer mit der FRITZ!Box verbindet. Klicken Sie die rechte Maustaste und wählen Sie „Eigenschaften“.

4. Falls das Fenster „Benutzerkontensteuerung“ einge-

blendet wird, klicken Sie in diesem Fenster auf „Fortsetzen“.

5. Unter „Diese Verbindung verwendet folgende Elemen-

te“ wählen Sie den Eintrag „Internetprotokoll Version 4 (TCP/IPv4)“ und klicken auf „Eigenschaften“.

6. Aktivieren Sie die Optionen „IP-Adresse automatisch

beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Eigenschaften des Internetprotokolls (TCP/IP)

7. Bestätigen Sie die Auswahl mit „OK“.

Wiederholen Sie die Schritte 5. bis 7. gegebenenfalls auch für „Internetprotokoll Version 6 (TCP/IPv6)“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

FRITZ!Box 2170 48

IP-Adresse automatisch beziehen in Windows XP

1. Wählen Sie unter „Start / Systemsteuerung / Netz-

werk- und Internetverbindungen / Netzwerkverbindungen“ die LAN-Verbindung der mit der FRITZ!Box verbundenen Netzwerkkarte mit einem Doppelklick.

2. Klicken Sie auf die Schaltfläche „Eigenschaften“.

3. Wählen Sie in der Liste „Internetprotokoll (TCP/IP)“

und klicken Sie auf „Eigenschaften“.

4. Aktivieren Sie die Optionen „IP-Adresse automatisch

beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Eigenschaften des Internetprotokolls (TCP/IP)

5. Bestätigen Sie die Auswahl mit „OK“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

FRITZ!Box 2170 49

IP-Adresse automatisch beziehen in Windows 2000

1. Wählen Sie „Start / Einstellungen / Netzwerk- und

DFÜ-Verbindungen“.

2. Wählen Sie mit einem Doppelklick die LAN-Verbin-

dung der mit der FRITZ!Box verbundenen Netzwerkkarte.

3. Klicken Sie auf die Schaltfläche „Eigenschaften“.

4. Wählen Sie in der Liste „Internetprotokoll (TCP/IP)“

mit einem Doppelklick aus.

Eigenschaften der LAN-Verbindung einer Netzwerkkarte

5. Aktivieren Sie die Optionen „IP-Adresse automatisch

beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Eigenschaften des Internetprotokolls (TCP/IP)

FRITZ!Box 2170 50

IP-Adresse automatisch beziehen in Mac OS X

6. Bestätigen Sie die Auswahl mit „OK“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen in Mac OS X

1. Wählen Sie im Apfelmenü „Systemeinstellungen“.

2. Klicken Sie im Fenster „Systemeinstellungen“ auf das

Symbol „Netzwerk“.

3. Wählen Sie im Fenster „Netzwerk“ im Menü „Zeigen“

die Option „Ethernet (integriert)“.

4. Wechseln Sie auf die Registerkarte „TCP/IP“ und wäh-

len Sie im Menü „IPv4 konfigurieren“ die Option „DHCP“.

5. Klicken Sie auf „Jetzt aktivieren“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen unter Linux

Ausführliche Grundlagen und Hilfestellungen zum Thema Netzwerkeinstellungen unter Linux finden Sie zum Beispiel unter:

http://www.linuxhaven.de/dlhp/HOWTO/DE-NetzwerkHOWTO.html

FRITZ!Box 2170 51

Deinstallation

9 Deinstallation

Entfernen von Programmen und Programmeinträgen

Dieses Kapitel beschreibt, wie Sie:

 die FRITZ!Box vom Computer trennen  das Software-Paket FRITZ!DSL deinstallieren  einen Druckeranschluss deinstallieren  die Programmgruppe FRITZ!Box deinstallieren

9.1 FRITZ!Box vom Computer trennen

LAN-Anschluss Wenn der Computer über ein Netzwerkkabel an einer der

LAN-Buchsen der FRITZ!Box angeschlossen ist, genügt es, das Netzwerkkabel zu entfernen.

Wenn der Computer über einen Netzwerk-Hub oder -Switch mit der FRITZ!Box verbunden ist, dann entfernen Sie das Netzwerkkabel zwischen Computer und Netzwerk-Hub oder

-Switch .

USB-Anschluss Wenn der Computer über ein USB-Kabel mit dem USB-An-

schluss der FRITZ!Box verbunden ist, dann entfernen Sie das USB-Kabel zwischen Computer und FRITZ!Box und deinstallieren Sie die USB-Treibersoftware von Ihrem Computer.

9.2 USB-Treibersoftware deinstallieren

Um die USB-Treibersoftware der FRITZ!Box von Ihrem Computer zu deinstallieren, führen Sie die folgenden Schritte aus:

Die Deinstallation muss nur auf Computern mit WindowsBetriebssystemen durchgeführt werden. In den Betriebssystemen MAC OS und Linux ist keine Deinstallation erforderlich.

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk.

Die Installationshilfe wird gestartet.

2. Klicken Sie auf die Schaltfläche „CD-Inhalt ansehen“.

3. Klicken Sie auf die Schaltfläche „USB-Treiber“.

FRITZ!Box 2170 52

Softwarepaket FRITZ!DSL deinstallieren

4. Klicken Sie auf die Schaltfläche „Jetzt installieren“.

5. Klicken Sie im Willkommensfenster auf „Weiter“ und

wählen Sie im folgenden Fenster „Deinstallation“.

Die USB-Treibersoftware wird vom Computer entfernt.

9.3 Softwarepaket FRITZ!DSL deinstallieren

Das Softwarepaket FRITZ!DSL deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

FRITZ!DSL in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme und

Funktionen“.

2. Markieren Sie in der Liste den Eintrag „AVM

FRITZ!DSL“.

3. Klicken Sie auf die Schaltfläche „Deinstallieren/än-

dern“.

4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“.

Damit ist die Deinstallation von FRITZ!DSL abgeschlossen.

FRITZ!DSL in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“. Ach-

ten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!DSL“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist die Deinstallation von FRITZ!DSL abgeschlossen.

FRITZ!Box 2170 53

FRITZ!DSL in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung /

Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!DSL“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist die Deinstallation von FRITZ!DSL abgeschlossen.

9.4 Druckeranschluss deinstallieren

Den AVM FRITZ!Box Druckeranschluss deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

Druckeranschluss in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme und

Funktionen.“

2. Markieren Sie in der Liste den Eintrag „AVM FRITZ!Box

Druckeranschluss“.

3. Klicken Sie auf die Schaltfläche „Deinstallieren/än-

dern“.

4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“.

Damit ist der Druckeranschluss deinstalliert.

Druckeranschluss in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“. Ach-

ten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box Druckeranschluss“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist der Druckeranschluss deinstalliert.

FRITZ!Box 2170 54

Druckeranschluss in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung /

Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box Druckeranschluss“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist der Druckeranschluss deinstalliert.

9.5 Programmgruppe deinstallieren

Die Programmgruppe FRITZ!Box deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

Programmgruppe in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme und

Funktionen“.

2. Markieren Sie in der Liste den Eintrag „AVM FRITZ!Box

Dokumentation“.

3. Klicken Sie auf die Schaltfläche „Deinstallieren/än-

dern“.

4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“.

Damit ist die Programmgruppe deinstalliert.

Programmgruppe in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“. Ach-

ten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box Dokumentation“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist die Programmgruppe deinstalliert.

FRITZ!Box 2170 55

Programmgruppe in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung /

Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.

2. Markieren Sie in der Liste „Zurzeit installierte Pro-

gramme“ den Eintrag „AVM FRITZ!Box Dokumentation“.

3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“.

Damit ist die Programmgruppe deinstalliert.

FRITZ!Box 2170 56

Hinweise zur Bedienung

10 Hinweise zur Bedienung

Symbole, Tasten und Leuchtdioden

In den folgenden Abschnitten finden Sie für die Bedienung der FRITZ!Box 2170 wichtige Informationen und Hinweise.

10.1 Symbole und Hervorhebungen

Dieses Symbol weist auf nützliche Hinweise hin, die Ihnen die Arbeit mit der FRITZ!Box erleichtern.

Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen zu vermeiden.

Nachfolgend finden Sie einen Überblick über die in diesem Handbuch verwendeten Hervorhebungen:

Hervorhebung Funktion Beispiele

Anführungszeichen Tasten

Schaltflächen Registerkarten Menüs Befehle Pfadangaben Dateinamen

unterstrichene Schrift

spitze Klammern Platzhalter <MSN> fett Betonung Drücken Sie nicht auf

Texte ingab e www.avm.de

„F1“-Taste „Hilfe“ „Erweitert“ „Bearbeiten/Einfügen“ „Kopieren“ „C:/Eigene Dateien“ „Dokumentation“

fritz.box

die Schaltfläche...

FRITZ!Box 2170 57

Leuchtdioden

10.2 Leuchtdioden

Die FRITZ!Box 2170 hat auf der Oberseite fünf Leuchtdioden (LEDs), die durch Leuchten oder Blinken verschiedene Verbindungszustände anzeigen.

LED Zustand Bedeutung

Power leuchtet

blinkt  Stromzufuhr besteht

LAN leuchtet eine Netzwerkverbindung zu mindestens

USB leuchtet eine USB-Verbindung zu einem einge-

DSL leuchtet Internetverbindung besteht INFO blinkt  die Firmware wird aktualisiert

 Bereitschaft der FRITZ!Box  Stromzufuhr besteht und der DSL-An-

schluss ist betriebsbereit

 die Verbindung zu DSL wird gerade

hergestellt oder ist unterbrochen

einem angeschlossenen Gerät (Netzwerkkarte, Switch oder Hub) besteht

schalteten Computer besteht

 der für den Online-Zähler angegebene

Wert ist erreicht

 ein frei konfigurierbares Ereignis wird

angezeigt

Für die Leuchtdiode „INFO“ können Sie festlegen, welche Informationen zusätzlich angezeigt werden sollen. Details dazu finden Sie in der Benutzeroberfläche FRITZ!Box Ihrer FRITZ!Box 2170 im Bereich „Einstellungen / Erweiterte Einstellungen / System / INFO-Anzeige“.

FRITZ!Box 2170 58

Produktdetails

II PRODUKTDETAILS UND WISSENSWERTES

1 Produktdetails

FRITZ!Box 2170

Dieses Kapitel liefert Ihnen Produktdetails zur FRITZ!Box 2170. Sie erhalten Informationen zu Kabeln und Adaptern, technische Daten und weiteren Details.

1.1 Kabel und Adapter

Beachten Sie zu den einzelnen Kabeln und Adaptern der FRITZ!Box 2170 die Hinweise in den folgenden Abschnitten.

DSL-Kabel

Das DSL-Kabel dient zum Anschluss der FRITZ!Box an einen DSL-Anschluss.

Wenn Sie ein Ersatzkabel benötigen, dann verwenden Sie ein Standard-Netzwerkkabel.

Zur Verlängerung des DSL-Kabels am RJ45-Stecker benötigen Sie folgende Komponenten:

 1 Standard-Netzwerkkabel  1 Standard-RJ45-Doppelkupplung CAT5

Alle Komponenten können Sie im Fachhandel erwerben.

Bedenken Sie, dass die Leitungsqualität mit Vergrößerung des Abstandes von der Vermittlungsstelle abnehmen kann.

AVM empfiehlt für die Verlängerung über das StandardNetzwerkkabel eine maximale Länge von 20 Metern.

FRITZ!Box 2170 59

Netzwerkkabel

Zur Nutzung aller Netzwerkanschlüsse der FRITZ!Box 2170 benötigen Sie zusätzliche Netzwerkkabel.

Das Netzwerkkabel (rot) der FRITZ!Box 2170 ist ein Standard-Ethernet-Kabel. Wenn Sie ein Ersatzkabel, ein längeres Kabel oder eine Verlängerung benötigen, verwenden Sie ein Standard-Ethernet-Kabel CAT5 vom Typ STP (Shielded Twisted Pair, 1:1). Bei einer Kabelverlängerung benötigen Sie ferner eine Standard-RJ45-Doppelkupplung CAT5. Sie können sowohl gerade Kabel als auch Crosslink-Kabel verwenden. Alle Komponenten können Sie im Fachhandel erwerben.

AVM empfiehlt für das Netzwerkkabel eine maximale Länge von 100 Metern.

1.2 AVM-Kleinteileversand

Falls Sie ein Ersatzkabel oder einen Ersatzadapter für Ihre FRITZ!Box 2170 benötigen, dann erreichen Sie den AVMKleinteileversand unter folgender E-Mail-Adresse:

zubehoer@avm.de

1.3 Power-Schalter

Die FRITZ!Box 2170 ist auf der Rückseite mit einem PowerSchalter ausgerüstet. Mit dem Power-Schalter kann die FRITZ!Box 2170 ein- und ausgeschaltet werden.

1.4 Technische Daten

Anschlüsse und Schnittstellen

 DSL-Anschluss

DSL-Modem gemäß Standard ITU G.992.1 Annex B (G.dmt), T-Com 1TR112, ANSI T1.413 Issue 2, ITU G.992.5 Annex B (ADSL+), ITU G.994.1 (G.hs)

 vier Netzwerkanschlüsse über RJ45-Buchsen (Stan-

dard-Ethernet, 10/100 Base-T)

FRITZ!Box 2170 60

Routerfunktion

 ein USB-Anschluss (USB-Version 1.1)  ein USB-Zubehöranschluss (USB-Version 1.1)

Routerfunktion

 DSL-Router  DHCP-Server  Firewall mit IP-Masquerading/NAT

Benutzeroberfläche und Anzeige

 Konfiguration und Statusmeldungen über einen Inter-

netbrowser eines angeschlossenen Computers

 fünf Leuchtdioden signalisieren den Gerätezustand

Physikalische Eigenschaften

 Abmessungen (BxHxT): ca.160 x 122 x 31 mm  Betriebsspannung: 230 Volt / 50 Hertz  maximale Leistungsaufnahme: 6 W  durchschnittliche Leistungsaufnahme 5 W  Firmware aktualisierbar (Update)  CE-konform  Umgebungsbedingungen

– Betriebstemperatur: 0 °C – +40 °C – Lagertemperatur: -20 °C – +70 °C – relative Luftfeuchtigkeit (Betrieb): 10 % – 90 % – relative Luftfeuchtigkeit (Lager): 5 % – 95 %

FRITZ!Box 2170 61

CE-Konformitätserklärung

1.5 CE-Konformitätserklärung

Der Hersteller AVM GmbH

erklärt hiermit, dass das Produkt

den folgenden Richtlinien entspricht:

1999/5/EG R&TTE-Richtlinie: Funkanlagen und Telekommunikati-

2004/108/EG EMC-Richtlinie: Elektromagnetische Verträglichkeit

72/23/EWG Niederspannungsrichtlinie: Elektrische Betriebsmittel

Zur Beurteilung der Konformität wurden folgende Normen herangezogen:

- ETSI TS 101 388

- ITU-T G.992.1

- ITU-T G.992.5

- ITU-T G.994.1 N 60950-1:2006

- E

Die Konformität des Produktes mit den oben genannten Normen und Richtlinien wird durch das CE-Zeichen bestätigt.

Alt-Moabit 95 D-10559 Berlin

FRITZ!Box 2170 Typ ADSL-Router

onsendeinrichtungen

zur Verwendung innerhalb bestimmter Spannungsgrenzen

- ETSI ETR 328 55022/9.98 + A1/10.00 + A2/01.03

- EN

Class B

- EN 55024/9.98 + A1/10.01 + A2/01.03

Berlin, den 14.08.2007 Peter Faxel, Technischer Direktor

FRITZ!Box 2170 62

Entsorgung

1.6 Entsorgung

Die unten stehenden Symbole bedeuten, dass Altgeräte und Elektronikteile getrennt vom Hausmüll zu entsorgen sind.

Symbole zur Kennzeichnung von Elektronikgeräten

Die FRITZ!Box 2170 sowie alle im Lieferumfang der FRITZ!Box 2170 enthaltenen Geräte und Elektronikteile dürfen gemäß europäischen Vorgaben und deutschem Elektround Elektronikgerätegesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bitte bringen Sie sie nach der Verwendung zu den Sammelstellen der Kommune.

FRITZ!Box 2170 63

Wissenswertes: Netzwerkeinstellungen

2 Wissenswertes: Netzwerkeinstellungen

FRITZ!Box und Netzwerke

Die FRITZ!Box wird werksseitig mit voreingestellten Netzwerkeinstellungen ausgeliefert. Durch diese Voreinstellungen befinden sich alle mit der FRITZ!Box verbundenen Computer im selben Subnetz.

Sie können alle Voreinstellungen ändern. Dazu sollten Sie über Grundkenntnisse der Netzwerktechnik verfügen.

 Im Glossar werden Ihnen Begriffe rund um IP-Netzwer-

ke erklärt.

 In den Abschnitten „IP-Adresse“ auf Seite 64, „DHCP-

Server“ auf Seite 67 und „Subnetz“ auf Seite 69 erfahren Sie, wann es sinnvoll sein kann, die vorgegebenen Netzwerkeinstellungen zu ändern, wie sich die Änderungen auswirken und wie Sie die Änderungen vornehmen können.

Wenn Sie wenig Erfahrung im Einrichten von Netzwerken haben, dann sollten Sie dieses Kapitel vollständig lesen.

In den Netzwerkeinstellungen der FRITZ!Box sind werksseitig folgende Einstellungen vorgegeben:

Werkseinstellungen

Alle Computer befinden sich im selben IP-Netzwerk

IP-Adresse 192.168.178.1 Subnetzmaske 255.255.255.0 DHCP-Server aktiviert

2.1 IP-Adresse

Die FRITZ!Box wird mit einer werksseitig vorgegebenen IPAdresse ausgeliefert.

FRITZ!Box 2170 64

aktiviert

Wann ist es sinnvoll, die IP-Adresse zu ändern?

Werkseinstellungen

Alle Computer befinden sich im selben IP-Netzwerk

IP-Adresse 192.168.178.1

Subnetzmaske 255.255.255.0 DHCP-Server aktiviert

Aus der IP-Adresse und der zugehörigen Subnetzmaske ergeben sich automatisch folgende Werte:

aktiviert

Netzwerkadresse des Subnetzes

Gesamter IP-Adressenpool für die Computer

192.168.178.0

192.168.178.2 -

192.168.178.253

Die vorgegebene IP-Adresse können Sie ändern.

Wann ist es sinnvoll, die IP-Adresse zu ändern?

Gegebenheiten Wenn für Sie die folgenden Gegebenheiten zutreffen, soll-

ten Sie die IP-Adresse der FRITZ!Box ändern:

 Sie haben ein bestehendes lokales IP-Netzwerk, ein

Subnetz mit mehreren Computern.

 In den Netzwerkeinstellungen der Computer sind feste

IP-Adressen eingetragen, die Sie nicht verändern wollen oder nicht verändern dürfen.

 Sie wollen die FRITZ!Box an das Subnetz anschließen,

um allen Computern im Subnetz die Leistungsmerkmale der FRITZ!Box bereitzustellen.

IP-Adresse Welche IP-Adresse müssen Sie für die FRITZ!Box vergeben

und was ist sonst noch zu beachten?

 Die IP-Adresse muss aus dem Adressbereich Ihres be-

stehenden Subnetzes sein.

 Die Subnetzmaske muss mit der des angeschlossenen

Subnetzes bereinstimmen.

FRITZ!Box 2170 65

Reservierte IP-Adressen

 Bei aktiviertem DHCP-Server der FRITZ!Box sind im

Subnetz die Adressen 20 bis 200 in der vierten Zahlengruppe der IP-Adresse für den DHCP-Server reserviert. Wenn keiner der Computer in Ihrem Netzwerk eine Adresse aus diesem Pool hat, dann kann der DHCPServer eingeschaltet bleiben. Wenn einem Computer eine Adresse aus diesem Pool fest zugewiesen ist, dann sollten Sie den DHCP-Server ausschalten.

 Wenn Sie nach der Eingabe der IP-Adresse die Benut-

zeroberfläche der FRITZ!Box nicht mehr öffnen können, dann lesen Sie die Hinweise im Abschnitt „Benutzeroberfläche der FRITZ!Box öffnen“ ab Seite 46 in diesem Handbuch.

Reservierte IP-Adressen

Folgender IP-Adressbereich ist für interne Zwecke in der FRITZ!Box reserviert:

192.168.180.1 - 192.168.180.254 IP-Adressen aus diesem Bereich dürfen der FRITZ!Box nicht

zugewiesen werden.

Wie kann die IP-Adresse geändert werden?

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen / System“.

4. Aktivieren Sie im Menü „Ansicht“ die Einstellung „Ex-

perteneinstellungen anzeigen“ und bestätigen Sie die Einstellung mit „Übernehmen“.

5. Öffnen Sie das Menü „System / Netzwerkeinstellun-

gen“.

6. Klicken Sie auf die Schaltfläche „IP-Adressen“.

7. Nehmen Sie auf der Seite „IP-Einstellungen“ die Ände-

rungen vor und klicken Sie auf „Übernehmen“.

FRITZ!Box 2170 66

DHCP-Server

2.2 DHCP-Server

Die FRITZ!Box verfügt über einen eigenen DHCP-Server. In den Werkseinstellungen ist der DHCP-Server standardmäßig aktiviert. Jeder mit der FRITZ!Box verbundene Computer bekommt somit bei jedem Neustart des Betriebssystems vom DHCP-Server eine IP-Adresse zugewiesen.

Innerhalb eines Netzwerks darf immer nur ein DHCP-Server aktiv sein.

Werkseinstellungen

Alle Computer befinden sich im selben IP-Netzwerk

IP-Adresse 192.168.178.1 Subnetzmaske 255.255.255.0

DHCP-Server aktiviert

aktiviert

Aus der IP-Adresse, der zugehörigen Subnetzmaske und dem aktivierten DHCP-Server ergeben sich automatisch folgende Werte:

Netzwerkadresse des Subnetzes 192.168.178.0 Gesamter IP-Adressenpool für die

Computer Adressenpool des DHCP-Servers 192.168.178.20 - 200

In jedem Subnetz der FRITZ!Box sind die Adressen 20 bis 200 in der vierten Zahlengruppe der IP-Adressen für den DHCP-Server reserviert.

Durch die Vergabe der IP-Adressen durch den DHCP-Server ist sichergestellt, dass sich alle mit der FRITZ!Box verbundenen Computer in einem Subnetz befinden.

Die Computer können ihre IP-Adresse nur dann vom DHCPServer erhalten, wenn in den IP-Einstellungen der Computer die Einstellung „IP-Adresse automatisch beziehen“ aktiviert ist. Siehe dazu Abschnitt „IP-Einstellungen“ ab Seite 47.

FRITZ!Box 2170 67

192.168.178.2 -

192.168.178.253

Feste Adressen bei aktiviertem DHCP-Server

Wenn Sie einzelnen Computern, die mit der FRITZ!Box verbunden sind, trotz aktivierten DHCP-Servers feste IP-Adressen geben wollen, dann müssen Sie in den Netzwerkeinstellungen dieser Computer die Einstellung „IP-Adresse automatisch beziehen“ deaktivieren und die feste IP-Adresse manuell in die dafür vorgesehenen Felder eintragen.

Welche IP-Adressen können Sie an die Computer vergeben?

 Die IP-Adressen müssen aus dem Subnetz der

FRITZ!Box sein.

 Die IP-Adressen dürfen nicht aus dem Adressenpool

des DHCP-Servers stammen.

Für die werksseitig vorgegebenen Einstellungen stehen somit folgende IP-Adressen zur Verfügung:

192.168.178.2 - 192.168.178.19

192.168.178.201 - 192.168.178.253

Jede IP-Adresse darf nur einmal vergeben werden.

DHCP-Server deaktivieren

Sie können den DHCP-Server ausschalten. Damit bei deaktiviertem DHCP-Server alle Computer weiter-

hin im selben Subnetz wie die FRITZ!Box sind, müssen Sie die IP-Adressen in den Netzwerkeinstellungen der Computer manuell eintragen. Deaktivieren Sie dazu die Einstellung „IP-Adresse automatisch beziehen“ und tragen Sie die IP-Adresse manuell in dem dafür vorgesehenen Feld ein.

Im Falle der werksseitig vorgegebenen IP-Adresse der FRITZ!Box stehen folgende IP-Adressen für die Vergabe an die Computer zur Verfügung:

192.168.178.2 - 192.168.178.253

Jede IP-Adresse darf nur einmal vergeben werden.

FRITZ!Box 2170 68

DHCP-Server-Einstellungen ändern

Zu den Einstellungen für den DHCP-Server gelangen Sie folgendermaßen:

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.

2. Geben Sie in die Adresszeile des Browsers fritz.box

ein.

3. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen / System“.

4. Aktivieren Sie im Menü „Ansicht“ die Einstellung „Ex-

perteneinstellungen anzeigen“ und bestätigen Sie die Einstellung mit „Übernehmen“.

5. Öffnen Sie das Menü „System / Netzwerkeinstellun-

gen“.

6. Klicken Sie auf die Schaltfläche „IP-Adressen“.

Die Seite „IP-Einstellungen“ wird geöffnet. Hier können Sie die Einstellungen für den DHCP-Server vornehmen.

2.3 Subnetz

Werksseitig ist in der FRITZ!Box die Einstellung „Alle Computer befinden sich im selben IP-Netzwerk“ aktiviert.

Werkseinstellungen

Alle Computer befinden sich im selben IP-Netzwerk

IP-Adresse 192.168.178.1 Subnetzmaske 255.255.255.0 DHCP-Server aktiviert

Wenn die Werkseinstellungen nicht verändert wurden, wirkt sich diese Einstellung folgendermaßen aus:

Alle mit der FRITZ!Box verbundenen Computer erhalten vom DHCP-Server der FRITZ!Box eine IP-Adresse aus dem Adressenpool des DHCP-Servers.

Adressenpool des DHCP-Servers 192.168.178.20 - 200

FRITZ!Box 2170 69

aktiviert

„Alle Computer befinden sich im selben IP-Netzwerk“ deaktivieren

Alle mit der FRITZ!Box verbundenen Computer befinden sich somit im selben Subnetz.

„Alle Computer befinden sich im selben IP-Netzwerk“ deaktivieren

Wenn Sie die Einstellung „Alle Computer befinden sich im selben IP-Netzwerk“ deaktivieren, dann erhalten die Schnittstellen der FRITZ!Box eigene IP-Adressen.

Werks-

einstellungen

Werksseitig sind die Schnittstellen der FRITZ!Box wie folgt eingestellt:

Schnittstelle IP-Adresse Subnetzmaske DHCP-Server

LAN 1 192.168.178.1 255.255.255.0 aktiviert LAN 2 wie LAN 1 255.255.255.0 aktiviert LAN 3 wie LAN 1 255.255.255.0 aktiviert LAN 4 wie LAN 1 255.255.255.0 aktiviert

Dem DHCP-Server stehen somit folgende Adressenpools zur Verfügung:

Schnittstelle Adressenpool des DHCP-Servers an der Schnitt-

stelle

LAN 1 192.168.178.20 - 200 LAN 2 192.168.178.20 - 200 LAN 3 192.168.178.20 - 200 LAN 4 192.168.178.20 - 200

Computer, die über unterschiedliche Schnittstellen mit der FRITZ!Box verbunden sind, befinden sich in unterschiedlichen Subnetzen.

Schnittstelle Netzadresse des Subnetzes

LAN 1 192.168.178.0 LAN 2 wie LAN 1 LAN 3 wie LAN 1 LAN 4 wie LAN 1

FRITZ!Box 2170 70

„Alle Computer befinden sich im selben IP-Netzwerk“ deaktivieren

Deaktivieren Um die Einstellung „Alle Computer befinden sich im selben

IP-Netzwerk“ zu deaktivieren, verfahren Sie folgendermaßen:

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser

und geben Sie in die Adresszeile des Browsers

fritz.box

ein.

2. Wählen Sie im Bereich „Einstellungen“ das Menü „Er-

weiterte Einstellungen / System“.

3. Aktivieren Sie im Menü „Ansicht“ die Einstellung „Ex-

perteneinstellungen anzeigen“ und bestätigen Sie die Einstellung mit „Übernehmen“.

4. Öffnen Sie das Menü „System / Netzwerkeinstellun-

gen“.

5. Klicken Sie auf die Schaltfläche „IP-Adressen“.

Die Seite „IP-Einstellungen“ wird geöffnet. Hier können Sie die Einstellung „Alle Computer befinden sich im selben IPNetzwerk“ ändern.

FRITZ!Box 2170 71

Wissenswertes: VPN

3Wissenswertes: VPN

Sicherer Fernzugang aus dem Internet

Mit Hilfe der VPN-Technologie (Virtual Private Network) können einzelne Computer sicher über das Internet in ein FRITZ!Box-Netzwerk eingebunden werden. Ebenso können zwei FRITZ!Box-Netzwerke sicher miteinander verbunden werden. Auf diese Weise erhalten beispielsweise Mitarbeiter im Außendienst oder am Heimarbeitsplatz über einen herkömmlichen Internetzugang Zugriff auf E-Mail-Server, Dateifreigaben oder andere zentrale Anwendungen im Firmennetzwerk. Werden zwei FRITZ!BoxNetzwerke miteinander verbunden, dann stehen beispielsweise den Mitarbeitern in der Zweigstelle zentrale Anwendungen in der Hauptniederlassung zur Verfügung.

VPN-Portal Detaillierte Informationen, Hinweise und Tipps zu VPN fin-

den Sie im VPN Portal unter www.avm.de/vpn Im Download-Bereich des VPN-Portals stehen das Einrich-

tungswerkzeug „FRITZ!Box-Fernzugang einrichten“ sowie der VPN-Klient „FRITZ! Fernzugang“ zur Verfügung.

Sicherheit Für die sichere Datenübertragung verwendet die FRITZ!Box

für VPN-Verbindungen standardmäßig das IPSec-Protokoll (IP Security Protocol) und die AES-Datenverschlüsselung.

Dynamic DNS Falls Ihre FRITZ!Box nicht über eine feste IP-Adresse verfügt,

richten Sie einen Dynamic DNS-Domainnamen in der FRITZ!Box ein. Damit stellen Sie sicher, dass die FRITZ!Box für VPN-Verbindungen auch bei wechselnder IP-Adresse jederzeit im Internet adressierbar ist.

Fernzugang für

Benutzer

Sie können VPN-Verbindungen für einzelne Computer einrichten, beispielsweise für ein Laptop, mit dem Sie von unterwegs auf das FRITZ!Box-Netzwerk zugreifen.

Eine detaillierte Beschreibung, wie Sie einen Fernzugang für Benutzer einrichten, finden Sie im VPN-Portal.

Netzwerk-

verbindung

Sie können eine VPN-Verbindungen zwischen zwei Netzwerken einrichten, beispielsweise zwei FRITZ!Box-Netzwerken.

Eine detaillierte Beschreibung, wie Sie eine Verbindung zwischen zwei Netzwerken einrichten, finden Sie im VPNPortal.

FRITZ!Box 2170 72

Wissenswertes: VPN

Anzahl der

Verbind ungen

In der FRITZ!Box können bis zu acht VPN-Einrichtungen vorhanden und gleichzeitig aktiv sein.

FRITZ!Box 2170 73

Wissenswertes: Fernwartung

4 Wissenswertes: Fernwartung

Mit der Fernwartungsfunktion können Sie den sicheren Zugriff aus dem Internet auf die Benutzeroberfläche der FRITZ!Box erlauben. So können Sie sich beispielsweise von Freunden oder Bekannten bei der Einrichtung Ihrer FRITZ!Box helfen lassen, ohne dass diese vor Ort sein müssen.

Sicherheit Zum Schutz vor unbefugtem Zugriff ist die Fernwartung nur

über verschlüsselte HTTPS-Verbindungen (Hypertext Transfer Protocol Secure) und nach Eingabe von Benutzername und Kennwort möglich.

Dynamic DNS Falls Ihre FRITZ!Box nicht über eine feste IP-Adresse verfügt,

richten Sie einen Dynamic DNS-Domainnamen in der Benutzeroberfläche ein. Damit stellen Sie sicher, dass die FRITZ!Box für den Fernzugriff auch bei wechselnder IPAdresse jederzeit im Internet adressierbar ist.

1. Wählen Sie in der Benutzeroberfläche den Bereich

„Einstellungen“ aus.

2. Aktivieren Sie im Menü „Erweiterte Einstellungen /

System / Ansicht“ die Expertenansicht und klicken Sie auf „Übernehmen“.

3. Wählen Sie nun das Menü „Internet / Freigaben / Dy-

namic DNS“.

4. Richten Sie einen DNS-Anbieter wie in der Hilfe be-

schrieben ein und klicken Sie auf „Übernehmen.“

Fernwartung

einrichten

Richten Sie die Fernwartung in der Benutzeroberfläche der FRITZ!Box ein.

1. Wählen Sie in der Benutzeroberfläche den Bereich

„Einstellungen“ aus.

2. Aktivieren Sie im Menü „Erweiterte Einstellungen /

System / Ansicht“ die Expertenansicht und klicken Sie auf „Übernehmen“.

3. Wählen Sie nun das Menü „Internet / Freigaben /

Fernwartung“.

4. Richten Sie die Fernwartung wie in der Hilfe beschrie-

ben ein und klicken Sie auf „Übernehmen.“

FRITZ!Box 2170 74

Wissenswertes: Fernwartung

FRITZ!Box

fernwarten

Der Benutzer, der über das Internet auf die Benutzeroberfläche der FRITZ!Box zugreift, muss die IP-Adresse oder den Dynamic DNS-Domainnamen der FRITZ!Box und den Benutzernamen und das Kennwort, das Sie beim Einrichten der Fernwartung angegeben haben, kennen.

1. Starten Sie einen Internetbrowser.

2. Tragen Sie in der Adressleiste die IP-Adresse oder den

3. Akzeptieren Sie auf Rückfrage des Internetbrowsers

4. Tragen Sie Benutzername und Kennwort für die Fern-

Die Benutzeroberfläche wird geöffnet und Sie können Einstellungen an der FRITZ!Box vornehmen.

Dynamic DNS-Domainnamen der FRITZ!Box ein.

das Zertifikat der FRITZ!Box.

wartung ein.

FRITZ!Box 2170 75

Wegweiser Kundenservice

5 Wegweiser Kundenservice

Hilfe zu allen wichtigen Servicethemen

Wir lassen Sie nicht im Stich, wenn Sie eine Frage oder ein Problem haben. Ob Handbücher, FAQs, Updates oder Support – hier finden Sie alle wichtigen Servicethemen.

MS Service Pack In vielen Fällen können Probleme, die im laufenden Betrieb

auftreten, durch die Installation eines aktuellen Microsoft Service Packs behoben werden.

Aktuelle Service Packs erhalten Sie von Microsoft unter der Adresse:

www.microsoft.de

5.1 Dokumentation

Nutzen Sie zum Ausschöpfen aller Funktionen und Leistungsmerkmale Ihrer FRITZ!Box 2170 folgende Dokumentationen:

Hilfe In der Benutzeroberfläche der FRITZ!Box können Sie über

die „Hilfe“-Schaltflächen eine ausführliche Hilfe aufrufen.

Readme Hier finden Sie aktuelle Informationen, die bei Fertigstel-

lung des Handbuches noch nicht zur Verfügung standen. Sie finden die Readme-Datei auf der FRITZ!Box-CD.

Handbuch Das Handbuch der FRITZ!Box 2170 ist im PDF-Format im

Ordner „Dokumentation“ auf der FRITZ!Box-CD abgelegt.

Den Adobe Acrobat Reader zum Lesen von PDF-Dokumenten können Sie von der FRITZ!Box-CD aus dem Ordner „Dokumentation“ installieren.

5.2 Informationen im Internet

Im Internet bietet Ihnen AVM ausführliche Informationen zu Ihrem AVM-Produkt sowie Ankündigungen neuer Produktversionen und neuer Produkte.

FRITZ!Box 2170 76

FRITZ!Box 2170 Service-Portal

Auf dem FRITZ!Box 2170 Service-Portal erhalten Sie Tipps zu Einrichtung und Bedienung, kostenlose Updates sowie aktuelle Produktinformationen:

www.avm.de/serviceportale

Wählen Sie in der Auswahlliste als Produktgruppe „FRITZ!Box“ und dann Ihr Produkt „FRITZ!Box 2170“. Klicken Sie auf die Schaltfläche „Öffnen“.

Häufig gestellte Fragen (FAQs)

Wir möchten Ihnen den Umgang mit unseren Produkten so einfach wie möglich machen. Wenn es allerdings doch mal hakt, hilft oft schon ein kleiner Tipp, um das Problem zu beheben. Aus diesem Grund stellen wir Ihnen eine Auswahl häufig gestellter Fragen zur Verfügung.

Sie erreichen die FAQs unter folgender Adresse:

www.avm.de/faqs

Newsletter

An jedem ersten Mittwoch im Monat erscheint der AVMNewsletter. Mit dem kostenlosen Newsletter erhalten Sie regelmäßig Informationen per E-Mail zu den Themen DSL, ISDN, WLAN und VoIP bei AVM. Außerdem finden Sie im Newsletter Tipps & Tricks rund um AVM-Produkte.

Sie können den AVM Newsletter unter folgender Adresse abonnieren:

www.avm.de/newsletter

5.3 Updates und Programme

Firmware-Updates und verschiedene Programme für die FRITZ!Box 2170 stellt AVM Ihnen kostenlos bereit.

Firmware Nutzen Sie für ein Update der Firmware den Assistenten

„Firmware-Update“ auf der Benutzeroberfläche der FRITZ!Box.

FRITZ!Box 2170 77

Unterstützung durch das Service-Team

Im Bereich „Einstellungen“ können Sie im Menü „Assistenten / Firmware-Update“ mit einem Klick die Firmware aus dem Internet laden und das Update durchführen.

Programme Im Bereich „Einstellungen“ im Menü „Programme“ werden

Ihnen alle Programme angezeigt, die im Internet für Ihre FRITZ!Box zum Herunterladen verfügbar sind.

Aktuelle Software steht Ihnen auch unter folgender Adresse zum Herunterladen bereit:

www.avm.de/download

FTP Erfahrene Anwender können Updates auch über den FTP-

Server von AVM herunterladen. Sie erreichen den FTP-Server im Download-Bereich über den Link „FTP-Server“ oder unter folgender Adresse:

ftp.avm.de

5.4 Unterstützung durch das Service-Team

Bei Problemen mit der FRITZ!Box empfehlen wir folgende Vorgehensweise:

1. Wenn Sie Fragen zur Inbetriebnahme der FRITZ!Box

haben, lesen Sie bitte noch einmal Kapitel „Anschluss“ ab Seite 11.

2. Beachten Sie auch die Informationen im Kapitel „Pro-

duktdetails“ auf Seite 59.

3. Sollte etwas nicht funktionieren, finden Sie Erste Hilfe

im Kapitel „Problembehandlung“ ab Seite 42. Hier erhalten Sie auch nützliche Hinweise zu Proble-

men beim Verbindungsaufbau.

4. Für den nächsten Schritt empfehlen wir Ihnen die

FAQs im Internet:

www.avm.de/faqs

Dort finden Sie rund um die Uhr Antworten auf Fragen, die unsere Kunden häufiger an den Support stellen.

FRITZ!Box 2170 78

Support per E-Mail

5. Wenn Sie unter den vorhandenen Kundenanfragen

keine Antwort auf Ihre Frage finden, steht Ihnen das AVM Support-Team unterstützend zur Seite. Sie können den Support per E-Mail oder per Telefon erreichen.

Bitte nutzen Sie zuerst die oben beschriebenen Informationsquellen, bevor Sie sich an den Support wenden.

Support per E-Mail

Über unseren Service-Bereich im Internet können Sie uns jederzeit eine E-Mail-Anfrage schicken. Sie erreichen den Service-Bereich unter:

www.avm.de/service

Wählen Sie im Support-Bereich das Produkt, Ihr Betriebssystem und den Schwerpunkt aus, zu dem Sie Unterstützung benötigen. Sie erhalten eine Auswahl häufig gestellter Fragen. Benötigen Sie weitere Hilfe, dann erreichen Sie über die Schaltfläche „weiter zum E-Mail-Support“ das EMail-Formular. Füllen Sie das Formular aus und schicken Sie es über die Schaltfläche „Senden“ zu AVM. Unser Support-Team wird Ihnen per E-Mail antworten.

Support per Telefon

Falls es Ihnen nicht möglich ist, eine Anfrage per E-Mail an uns zu schicken, können Sie unseren Support auch telefonisch kontaktieren. Die Rufnummer des Support-Teams können Sie sich ganz einfach mithilfe der Buchstaben auf Ihren Telefontasten merken:

01805 / FRITZBOX 01805 / 37 48 92 69

14 ct/min aus dem deutschen Festnetz, abweichende Preise aus Mobilfunknetzen möglich (Stand 01.09.2007)

FRITZ!Box 2170 79

Support per Telefon

Anruf Bitte bereiten Sie folgende Informationen für Ihren Sup-

Falls Sie aus dem Ausland anrufen, geben Sie zusätzlich die Landeskennziffer ein:

0049 1805 / FRITZBOX 0049 1805 / 37 48 92 69

port-Kontakt vor:

 Seriennummer der FRITZ!Box

Die Seriennummer finden Sie auf der Geräteunterseite. Das Support-Team fragt diese Nummer in jedem Fall ab.

 Welches Betriebssystem verwenden Sie: Zum Beispiel

Windows Vista oder Windows XP?

 Wie ist die FRITZ!Box mit Ihrem Computer verbunden,

mit einem Netzwerkkabel oder einem USB-Kabel?

 An welcher Stelle der Installation oder in welcher An-

wendung tritt ein Fehler oder eine Fehlermeldung auf? Wie lautet die Meldung gegebenenfalls genau?

 Mit welcher Firmware arbeitet die FRITZ!Box? Die Firm-

ware-Version wird auf der Seite „Übersicht“ der Benutzeroberfläche der FRITZ!Box angezeigt.

 Mit welcher USB-Treiberversion ist die FRITZ!Box in-

stalliert? Angaben dazu finden Sie im Gerätemanager.

Wenn Sie diese Informationen zusammengestellt haben, können Sie den Support anrufen. Das Support-Team wird Sie bei der Lösung Ihres Problems unterstützen.

FRITZ!Box 2170 80

Glossar

ADSL Abkürzung für Asymmetric Digital Subscriber Line

Bezeichnet eine schnelle Dateiübertragungsart, die mit Standard-Kupferkabeln funktioniert und den Transport in beide Richtungen mit unterschiedlicher Geschwindigkeit vornimmt (upstream mit 640 Kbit/s und downstream bis 9Mbit/s).

ADSL2 Abkürzung für Asymmetric Digital Subscriber Line 2

ADSL2 (G.992.3) ist eine Weiterentwicklung der ADSL-Norm (G.992.1/ G.992.2).

Gegenüber der ersten ADSL-Generation bietet ADSL2 eine erhöhte Reichweite und ist erheblich robuster als ADSL, da es bei Störungen einzelner Trägerfrequenzen diese einfach temporär abschalten kann. So vermeidet ADSL2 Synchronisationsverluste.

Mit bis zu 12 Mbit/s im Downstream bietet ADSL2 eine gegenüber ADSL deutlich erhöhte Bandbreite.

ADSL2 ist vollständig abwärtskompatibel, das heißt, Endgeräte gemäß ADSL können auch an ADSL2-Anschlüssen betrieben werden, ohne jedoch die Vorteile von ADSL2 nutzen zu können.

ADSL2+ Abkürzung für Extended bandwidth Asymmetric Digital

Subscriber Line 2 ADSL2+ (G.992.5) ist eine Weiterentwicklung der ADSL-

Norm (G.992.1/ G.992.2). ADSL2+ bietet eine Verdoppelung des für den Downstream

genutzten Frequenzbereichs und damit eine Verdoppelung der maximal erreichbaren Bandbreite im Downstream auf 24 Mbit/s.

ADSL2+ ist vollständig abwärtskompatibel, das heißt, Endgeräte gemäß ADSL und ADSL2 können auch an ADSL2+Anschlüssen betrieben werden, ohne jedoch die Vorteile von ADSL2+ nutzen zu können.

FRITZ!Box 2170 81

Glossar

ADSL-Controller Ein ADSL-Controller ist eine elektronische Baugruppe, die

einem PC den Zugriff auf einen ADSL-Anschluss gestattet. ADSL-Controller sind entweder auf internen ADSL-Karten (für den PCI-Bus) oder in externen ADSL-Modems (mit USBoder Ethernet-Anschluss) verbaut.

Alias Alias bedeutet anders oder auch genannt. Ein Alias wird oft

als kurzer und leicht zu merkender Stellvertreter für eine lange und schwer zu merkende Zeichenfolge eingesetzt, wie beispielsweise der Klartextname des Benutzers G.Meier@t-online.de anstatt der Zeichenfolge 030123456@t-online.de. Der Name G.Meier dient hier als Alias für

030123456.

DHCP Abkürzung für Dynamic Host Configuration Protocol

DHCP ist ein Protokoll zur dynamischen Aushandlung von Betriebsparametern des TCP/IP-Protokolls (TCP ist ein Transportprotokoll, das auf dem Internetprotokoll aufsetzt). Dabei greifen die Computer eines lokalen IP-Netzwerks (DHCP-Clients) während des Startprozesses des Betriebssystems auf den DHCP-Server zu.

Durch die zentrale Verwaltung der TCP/IP-Betriebsparameter können Adresskonflikte durch versehentlich doppelt vergebene IP-Adressen verhindert werden.

DHCP-Server Der DHCP-Server teilt jedem Client eine zum aktuellen Zeit-

punkt noch nicht vergebene IP-Adresse zu. Außerdem teilt der DHCP-Server dem Client die IP-Adressen der zu verwendenden DNS-Server und des Standard-Gateways mit. Bei der Vergabe der IP-Adressen greift der DHCP-Server auf einen vorgegebenen Pool von IP-Adressen zurück.

DNS Abkürzung für Domain Name System

Für die Ermittlung der IP-Adresse zu einer gegebenen Domänenbezeichnung sorgt der Domain Name Service. Dieser Domain Name Service läuft auf jedem PC. Er nimmt die von einem Anwender eingegebene Domänenbezeichnung entgegen und erkundigt sich bei einem ihm bekannten DNSServer nach der zugehörigen IP-Adresse. Kann ein DNS-Ser-

FRITZ!Box 2170 82

Glossar

ver die Anfrage nicht selber beantworten, so hat er die Möglichkeit, sich bei weiteren DNS-Servern nach der IPAdresse zu erkundigen (DNS-Auflösung).

Erhält der Domain Name Service vom DNS-Server eine negative Auskunft (Domänenbezeichnung nicht bekannt), so kann er bei weiteren ihm bekannten DNS-Servern Anfragen stellen oder dem Anwender eine entsprechende Fehlermeldung ausgeben. Erhält er dagegen die gewünschte IPAdresse, so kann die Anwendung mittels der IP-Adresse das vom Anwender gewünschte Ziel adressieren.

Das hierarchische System von DNS-Servern wird als Domain Name System bezeichnet. Die IP-Adressen der DNSServer, bei denen sich der Domain Name Service standardmäßig erkundigen soll, werden dem PC meist automatisch bei der Interneteinwahl vom Internetanbieter übergeben. In lokalen Netzwerken kann eine Zuweisung der Adressen auch via DHCP erfolgen. Andernfalls müssen sie vom Anwender beziehungsweise vom Systembetreuer manuell in den TCP/IP-Einstellungen des PCs eingetragen werden.

Download Herunterladen von Dateien aus dem Internet

DSL-Modem Ein DSL-Modem verbindet einen Computer über die DSL-

Leitung mit dem Internet. Im Gegensatz zum analogen Modem wird dabei die Telefonleitung nicht belegt.

DSL-Router Als DSL-Router wird eine Kombination aus DSL-Modem und

Router bezeichnet.

Dynamic DNS Abkürzung für Dynamic Domain Name System

Dynamic DNS ist ein Service, der es ermöglicht, dass ein PC trotz ständig wechselnder IP-Adresse immer unter derselben Domänenbezeichnung (Domain Name) erreichbar ist. Dadurch können auch private Anwender preiswert eigene Internetangebote auf dem heimischen PC platzieren.

Dazu wird nach jedem Wechsel der IP-Adresse einem speziellen DDNS-Server die jeweils aktuelle IP-Adresse übermittelt. Bis auf den wenige Sekunden andauernden Zeitraum

FRITZ!Box 2170 83

Glossar

zwischen dem Wegfall der alten IP-Adresse und dem Bekanntgeben der neuen IP-Adresse ist der PC so immer unter der gewählten Domänenbezeichnung erreichbar.

Dynamische

IP-Adresse

FAQ Abkürzung für Frequently Asked Questions; deutsch: häufig

Eine dynamische IP-Adresse ist eine IP-Adresse, die nur für die Dauer einer Internet- oder Netzwerksitzung gültig ist.

Jeder Computer, der am Internet teilnimmt, muss über eine einmalig vergebene öffentliche IP-Adresse verfügen. Da solche IP-Adressen nur begrenzt verfügbar sind, müssen sie sparsam eingesetzt werden. Daher erhalten die meisten Internetteilnehmer, die sich über eine Wählleitung mit dem Internet verbinden, eine dynamische IP-Adresse. Dynamisch bedeutet dabei, dass der Teilnehmer bei jeder Interneteinwahl erneut eine zum aktuellen Zeitpunkt noch nicht vergeben öffentliche IP-Adresse erhält.

In lokalen IP-Netzwerken dagegen werden dynamische IPAdressen meist verwendet, weil sie leicht zu handhaben sind und durch ihren Einsatz falsche IP-Adressen oder versehentlich doppelte Zuordnungen vermieden werden können. Für die Vergabe von eindeutigen dynamischen IPAdressen ist der Dienst DHCP zuständig.

gestellte Fragen FAQs sind Sammlungen mit Antworten auf häufig gestellte

Fragen zu einem Themengebiet.

Feste IP-Adresse Feste IP-Adressen sind IP-Adressen, die einem Computer

oder einem anderen Gerät wie zum Beispiel einem netzwerkfähigen Drucker dauerhaft zugewiesen sind.

Die Vergabe von festen IP-Adressen ist dann sinnvoll, wenn für ein lokales Netzwerk ausreichend IP-Adressen zur Verfügung stehen oder wenn ein Computer ständig unter einer bestimmten IP-Adresse erreichbar sein soll (zum Beispiel: Web-Server, E-Mail-Server).

Firewall deutsch: Brandmauer

Eine Firewall ermöglicht den Schutz eines PCs oder eines lokalen Netzwerkes vor Angriffen aus dem Internet.

FRITZ!Box 2170 84

Glossar

Die meisten Firewalls arbeiten mit Paketfiltern, die lediglich die IP-Adressen und Portnummern ein- und ausgehender Datenpakete prüfen und die Pakete nach vorgegebenen Regeln filtern.

Einige Firewalls integrieren daneben noch Konzepte wie IPMasquerading und NAT und entkoppeln den Datenverkehr durch eine strikte Trennung von internem und externem Netz.

Besonders wirkungsvolle Firewalls analysieren und bewerten darüber hinaus auch noch den Inhalt der Pakete und filtern diese nach vorgegebenen Regeln. Solche Techniken beinhaltet zum Beispiel eine Stateful Packet Inspection Firewall.

Firmware deutsch: Anlagensoftware

Die Firmware ist in programmierbaren Bausteinen innerhalb eines Geräts gespeichert. Durch die Möglichkeit, die Firmware per Computer jederzeit zu aktualisieren, kann der Hersteller flexibel auf neue Anforderungen der Einsatzumgebung reagieren, neue Funktionen auf Kundenwunsch integrieren sowie erst nach der Produktion entdeckte Fehler beseitigen.

FTP Abkürzung für File Transfer Protocol

Das File Transfer Protocol ermöglicht den Austausch von Dateien zwischen zwei im Internet befindlichen Computern. Der Datenaustausch erfolgt über einen sogenannten FTPClient und einen FTP-Server. Komfortablere FTP-Clients sind als eigenständige Programme erhältlich oder Bestandteil von einigen ISDN-Dateitransferprogrammen, einfache FTPClients sind mittlerweile auch in einigen Browsern enthalten.

Gateway deutsch: Netzübergang

Gateway ist eine allgemeine Bezeichnung für eine Schnittstelle zwischen zwei Computer-Netzwerken. Ein solcher Netzübergang kann zum Beispiel durch einen Router oder eine Bridge umgesetzt werden.

FRITZ!Box 2170 85

Glossar

Möchte ein PC Datenpakete an einen PC aus einem anderen Netzwerk übermitteln, so muss er das Paket zunächst an das Gateway übergeben. Dazu muss dem PC zuvor allerdings die Adresse des Gateways bekannt sein.

Sollen in einem lokalen Netzwerk alle intern nicht zustellbaren Pakete immer über ein und dasselbe Gateway an den jeweiligen Empfänger übermittelt werden, so muss für diesen Zweck die Adresse des Gateways als Standard-Gateway in den Netzwerkeinstellungen der PCs hinterlegt werden.

Beim Aufbau einer Internetverbindung über einen ISDNoder DSL-Controller sorgt das Betriebssystem oder die Einwahlsoftware automatisch dafür, dass ein solches Standard-Gateway für den PC vereinbart wird. In lokalen Netzwerken, die für den gemeinsamen Internetzugang einen Router verwenden, muss die IP-Adresse des Routers als Standard-Gateway in den TCP/IP-Einstellungen jedes zutrittswilligen PCs hinterlegt werden. Wird die TCP/IP-Einstellung über einen DHCP-Server abgewickelt, so entfällt das Eintragen der Gateway-Adresse von Hand.

IP Abkürzung für Internet Protocol

Das Internetprotokoll IP ist das wichtigste Basisprotokoll für die Steuerung des Datenaustauschs in lokalen Netzwerken und im Internet. Das Internetprotokoll arbeitet verbindungslos, das heißt, Datenpakete werden ohne vorherige Absprache vom Absender zum Empfänger geschickt. Die Angabe von Empfänger- und Absenderadresse in den Datenpaketen erfolgt anhand von IP-Adressen.

IP-Adresse Abkürzung für Internetprotokoll-Adresse

In IP-basierten Netzwerken, zum Beispiel im Internet und in lokalen Netzwerken, werden angeschlossene Geräte über ihre IP-Adresse angesprochen. Um eine eindeutige Zustellung von Datenpaketen zu ermöglichen, muss sichergestellt sein, dass jede IP-Adresse innerhalb des IP-Netzwerks nur einmal vergeben ist.

Die IP-Adresse besteht aus vier dreistelligen Zahlengruppen (zum Beispiel: 192.168.178.247). Jede Zahlengruppe kann Werte zwischen 000 und 255 annehmen.

FRITZ!Box 2170 86

Glossar

Jede IP-Adresse enthält zwei Informationen: die Netzwerkadresse und die Computeradresse. Die beiden Informationen können nur dann aus einer IP-Adresse herausgelesen werden, wenn zusätzlich die Subnetzmaske angegeben ist.

Es wird zwischen öffentlichen und privaten Adressen sowie zwischen fest und dynamisch vergebenen IP-Adressen unterschieden. Lesen Sie hierzu auch die entsprechenden Einträge im Glossar.

IP-Adressierung Die IP-Adressierung ist fester Bestandteil des Internet Pro-

tocols (IP). Die Darstellung der Internetadressen erfolgt in dezimaler, oktaler oder hexadezimaler Schreibweise. FRITZ!Box verwendet die dezimale Schreibweise, bei der die einzelnen Bytes zur Kenntlichmachung der Zusammengehörigkeit durch Punkte voneinander getrennt werden. Die Gesamtmenge der Internetadressen, der Adressraum, wird in Klassen (A, B, C, D und E) getrennt. Von den fünf Adressklassen werden nur die ersten drei Klassen genutzt. Sie sind durch folgende Merkmale gekennzeichnet:

Klassen Merkmale Netzadresse

Dezimaler Wert

Klasse-AAdresse

Klasse-BAdresse

Klasse-CAdresse

Wenig Netzwerke, viele Netzknoten

Mittlere Verteilung von Netzwerken und Netzknoten

Viele Netzwerke, wenig Netzknoten

0-127

128-191

192-223

Merkmale der IP-Adressklassen Jede IP-Adresse besteht aus zwei Teilen: der Netzwerkad-

resse und der Computeradresse. Die Bereichsgrößen der Netzwerkadresse und der Computeradresse sind variabel, sie werden durch die ersten vier Bits (des ersten Bytes) einer IP-Adresse bestimmt.

IP-

Mittels IP-Masquerading kann ein Computer oder ein loka-

Masquerading

les Netzwerk gegen unerwünschte Verbindungsanforderungen aus dem Internet geschützt werden. Dafür werden intern genutzte IP-Adressen eines Netzwerks auf eine einzige

FRITZ!Box 2170 87

Glossar

öffentliche IP-Adresse umgesetzt. Nach außen wirkt dies, als ob alle Anfragen von einem einzigen Computer versendet werden.

IP-Netzwerk Ein Netzwerk, in dem der Datenaustausch auf Basis des In-

ternetprotokolls stattfindet, ist ein IP-Netzwerk.

Kontextmenü Das Kontextmenü ist ein Menü, das Sie normalerweise

nicht sehen. Erst, wenn Sie mit der rechten Maustaste auf eine Schaltfläche, eine Grafik oder ein Wort klicken, wird das Kontextmenü geöffnet. Je nachdem, wo Sie hingeklickt haben, enthält das Kontextmenü nur die gebräuchlichsten Menüpunkte für das angeklickte Objekt.

Wenn Sie einen Apple-Computer benutzen, drücken Sie beim Klicken gleichzeitig die Taste „Strg“.

Öffentliche

IP-Adresse

Eine öffentliche IP-Adresse ist eine im Internet gültige IPAdresse. Jeder Computer oder Router, der am Internet teilnimmt, muss über eine öffentliche IP-Adresse verfügen. Sie wird meist dynamisch während der Interneteinwahl mit dem Internetanbieter ausgehandelt. Der Internetanbieter weist die ausgehandelte IP-Adresse für die Dauer einer Internetsitzung dem Computer oder Router zu.

Port deutsch: Schnittstelle

Damit auf einem PC über ein und dieselbe Netzwerkverbindung mehrere Anwendungen gleichzeitig Daten mit Gegenstellen austauschen können, verwaltet ein PC für die IP-basierten Protokolle TCP und UDP sogenannte Ports. Ports konkretisieren den Anlaufpunkt für die via Internetprotokoll IP zugestellten Datenpakete. Während die IP-Adresse ganz allgemein den Zielcomputer bestimmt, adressiert der Port die von einer Anwendung für eine bestimmte Kommunikation bereitgestellte Kommunikationsschnittstelle.

Das Internetprotokoll sieht für die Angabe der Portnummer 16 Bit vor. Damit lassen sich also 65.535 Portnummern unterscheiden. Die Ports bis zur Portnummer 1.024 sind für spezielle System- und für typische Internetanwendungen reserviert. Darunter befinden sich zum Beispiel die Port-

FRITZ!Box 2170 88

Glossar

nummern 21 für FTP (File Transfer Protocol), 25 für SMTP (Simple Mail Transfer Protocol), 53 für DNS (Domain Name Service) und 80 für HTTP (Hypertext Transfer Protocol).

Ports sind für Anwender vor allem im Zusammenhang mit der Sicherung einer Internetverbindung vor Angreifern von Interesse. Die meisten Firewalls bieten die Möglichkeit, Datenverkehr auf bestimmten Ports zu unterbinden. Dadurch können insbesondere solche Portnummern gesperrt werden, auf denen andernfalls Systemdienste Daten entgegennehmen könnten. Zusätzlich kann so unterbunden werden, dass eventuell eingenistete Trojanische Pferde (schädliche Anwendungen, die Hintertüren auf einem PC öffnen) Daten auf dafür angelegten eigenen Ports entgegennehmen können. Eine Firewall sperrt meist alle untypischen für den normalen Anwendungsfall nicht benötigten Portnummern und bietet versierten Anwendern die Möglichkeit der gezielten Portfreigabe.

Portfreigabe Die Portfreigabe gestattet das Angeben von Ports, über die

ein Router oder eine Firewall alle ein- oder ausgehenden Datenpakete passieren lassen soll.

Bietet zum Beispiel ein PC aus dem lokalen Netzwerk Serverdienste an, so muss in den Einstellungen eines Routers, der NAT oder IP-Masquerading verwendet, der vom Serverdienst verwendete Port für eingehende Datenpakete freigegeben und damit dauerhaft geöffnet werden. Als Zieladresse für alle auf dem Port eingehenden Pakete muss die private IP-Adresse des entsprechenden PCs hinterlegt werden.

Typische Serveranwendungen, für die Portfreigaben erfolgen müssen, sind FTP- und Webserver. Der Zugriff auf einen PC über ein Fernwartungsprogramm wie Symantecs PC-Anywhere oder Microsofts Remote Desktop, aber auch der Einsatz eines Filesharingprogramms wie Edonkey erfordert die Freigabe der jeweils benötigten Ports. Die Portfreigabe für die wichtigsten Anwendungsfälle gestaltet sich sehr einfach, sofern die Einstellungen des Routers bzw. der Firewall schon entsprechende vorkonfigurierte Regeln enthalten.

FRITZ!Box 2170 89

Glossar

Private

IP-Adresse

Private IP-Adressen sind für Computer und andere netzwerkfähige Geräte innerhalb von lokalen IP-Netzwerken vorgesehen.

Da viele lokale IP-Netzwerke nicht oder nur über einzeln Computer oder Router mit dem Internet verbunden sind (Gateway), wurden bestimmte Adressbereiche aus den öffentlich nutzbaren IP-Adressen herausgelöst und für die Vergabe in lokalen IP-Netzwerken zur Verfügung gestellt. Innerhalb des eigenen Netzwerks muss darauf geachtet werden, dass eine IP-Adresse nur einmal vergeben wird. Eine private IP-Adresse kann in beliebig vielen anderen lokalen Netzwerken existieren.

Standard-

siehe Gateway

Gateway

Subnetz Ein lokales IP-Netzwerk besteht aus einem Subnetz oder es

ist aufgeteilt in mehrere Subnetze. Die Aufteilung in Subnetze wird beim Einrichten des lokalen IP-Netzwerks vorgenommen. Auch die Subnetze eines lokalen IP-Netzwerks sind IP-Netzwerke.

Subnetzmaske Die Subnetzmaske gibt an, welcher Teil einer IP-Adresse die

Netzwerkadresse ist und welcher die Computeradresse. Die Netzwerkadresse definiert das sogenannte Subnetz.

Beispiel 1

IP-Adresse: 192.168.178.247 Subnetzmaske: 255.255.255.0 Die Belegung der ersten drei Zahlengruppen in der Subnetzmas-

ke gibt an, dass die ersten drei Zahlengruppen in der IP-Adresse das Netzwerk definieren. Es ergeben sich folgende Adressen:

FRITZ!Box 2170 90

Glossar

Beispiel 1

Netzwerkadresse des Subnetzes:

Computeradresse im Subnetz: 192.168.178.247 IP-Adressenpool im Subnetz: 192.168.178.0 -

Beispiel 2

IP-Adresse: 192.168.178.247 Subnetzmaske: 255.255.0.0 Die Belegung der ersten beiden Zahlengruppen in der Subnetz-

maske gibt an, dass die ersten beiden Zahlengruppen in der IPAdresse das Netzwerk definieren. Es ergeben sich folgende Adressen:

Netzwerkadresse des Subnetzes:

Computeradresse im Subnetz: 192.168.178.247 IP-Adressenpool im Subnetz: 192.168.0.0 - 192.168.255.255

192.168.178.0

192.168.178.255 Die IP-Adressen 192.168.178.0

und 192.168.178.255 sind reservierte Adressen. Somit stehen für die Vergabe an die Computer die Adressen 192.168.178.1 -

192.168.178.254 zur Verfügung.

192.168.0.0

Die IP-Adressen 192.168.0.0 und 192.168.255.255 sind reservierte Adressen. Somit stehen für die Vergabe an die Computer die Adressen 192.168.0.1

- 192.168.255.254 zur Verfügung.

TCP/IP Abkürzung für Transmission Control Protocol / Internet Pro-

tocol TCP/IP ist die „Sprache“ des Internets. TCP/IP bezeichnet

die Gesamtheit aller Protokolle, die den Datenaustausch im Internet ermöglichen. TCP/IP umfasst unter anderem die Protokolle für das Herunterladen von Dateien (FTP) und für

FRITZ!Box 2170 91

Glossar

die Abwicklung der E-Mail-Kommunikation (SMTP). TCP/IP ist derzeit für nahezu alle Systemplattformen verfügbar. Damit bietet TCP/IP den unschätzbaren Vorteil einer reibungslosen Kommunikation zwischen eigentlich inkompatiblen Netzwerken und Computersystemen.

TR-069 TR-069 ist ein HTTP-basiertes Protokoll für die Kommunika-

tion zwischen CPE (Customer Premises Equipment - ADSLEndgerät beim Endkunden) und einem Auto Configuration Server (ACS) des Internetanbieters. Das Protokoll TR-069 ist auch unter der alternativen Bezeichnung CPE WAN Management Protocol (CWMP) bekannt. Es bietet die Möglichkeit einer sicheren automatischen Einstellung des Endgeräts und ermöglicht damit vor allem auch eine einfache Ersteinrichtung des ADSL-Endgeräts durch den Endkunden.

Das Protokoll TR-069 ist nur dann zur Autokonfiguration nutzbar, wenn es vom jeweiligen Endgerät aktiv unterstützt wird. Dazu muss in diesem ein Auto Configuration Client (ACC) integriert sein. Die Vorgaben zur automatischen Einrichtung des ADSL-Endgeräts werden durch den jeweiligen Internetanbieter auf dem Auto Configuration Server hinterlegt. Der Prozess der Autokonfiguration über TR-069 wird durch das ADSL-Endgerät angestoßen. Dazu gibt der Nutzer zunächst einen Sicherheitsschlüssel ein und anschließend erfolgt der Abruf der Einstellungen vom Auto Configuration Server und die Übernahme in das ADSL-Endgerät ohne weitere Benutzereingriffe. Die Kommunikation zwischen ADSLEndgerät und Auto Configuration Server erfolgt dabei in verschlüsselter Form.

Traffic Shaping Traffic Shaping ist ein Verfahren zur Optimierung der Aus-

lastung der Kapazität einer Kommunikationsverbindung. Besonders bei asymmetrischen DSL-Verbindungen kann durch den Einsatz von Traffic Shaping verhindert werden, dass bei einem hohen Upload-Datenverkehr der Download beeinträchtigt oder gar blockiert wird.

Datenübertragungen im Internet basieren meist auf dem TCP/IP-Protokoll, das nach dem Versand eines oder mehrerer Datenpakete auf eine Empfangsbestätigung durch die Gegenstelle wartet. Erst wenn diese Empfangsbestätigung

FRITZ!Box 2170 92

Glossar

beim Sender eingetroffen ist, werden weitere Datenpakete verschickt. Bleibt die Bestätigung über längere Zeit aus, werden die unbestätigten Datenpakete erneut übertragen. Der Versand eines solchen Bestätigungspaketes kann sich verzögern, weil die Bandbreite für den Versand (Upload) schon durch Datenpakete anderer Anwendungen ausgelastet ist. Da die Gegenstelle aber erst nach deren Empfang die gewünschten Folgepakete übermittelt, kann es zu spürbaren Verzögerungen beim Aufbau einer angeforderten Internetseite kommen oder zum Einbruch der Übertragungsrate eines Downloads. Im ungünstigsten Fall bricht die Gegenstelle die Übertragung nach mehrmaligem scheinbar erfolglosen Übermitteln der Datenpakete ab. Typische Ursachen für eine solche Blockadesituation sind der Versand einer E-Mail oder die Nutzung eines Programmes für den privaten Datenaustausch (auch als Filesharing- bzw. Peer-to-Peer-Programm bezeichnet).

Durch Traffic Shaping werden diese Verzögerungen vermieden, indem für den Versand von Bestätigungspaketen eine den jeweiligen Downloadaktivitäten angemessene Bandbreite zur Verfügung gestellt wird. Alle zu sendenden Pakete erhalten dazu eine zu ihrem Pakettyp passende Priorität zugewiesen.

Update Als Update werden Aktualisierungen von Software oder

Firmware bezeichnet. Updates sind oft kostenlos, beheben kleinere Programmfehler und bieten manchmal auch neue Funktionen.

Upload deutsch: Heraufladen, Versenden

Der Begriff Upload bezeichnet den Vorgang des Übertragens von Dateien, die sich auf dem eigenen PC befinden, zu einem anderen im Internet befindlichen Computer.

UPnP Abkürzung für Universal Plug & Play

UPnP ist eine Erweiterung des Plug & Play-Standards von Microsoft für Netzwerkumgebungen, die es ermöglicht, dass sich Geräte universell vernetzen sowie untereinander Dienstleistungen austauschen – ohne zentrale Server oder Computer.

FRITZ!Box 2170 93

Glossar

UPnP dient zur herstellerübergreifenden Ansteuerung von Geräten (Stereoanlagen, Router, Drucker, Haussteuerungen) über ein IP-basierendes Netzwerk, mit oder ohne zentrale Kontrolle durch ein Gateway. Es basiert auf einer Reihe von standardisierten Netzwerkprotokollen und Datenformaten. Vereinfacht ausgedrückt können Geräte über UPnP miteinander kommunizieren und so Informationen austauschen.

Heute spezifiziert das UPnP-Forum den UPnP-Standard und zertifiziert Geräte, die dem Standard entsprechen.

FRITZ!Box 2170 94

Stichwortverzeichnis

Anschluss. . . . . . . . . . . . . . . . . . . . . . . 11

DSL . . . . . . . . . . . . . . . . . . . . . . . . 19

Computer . . . . . . . . . . . . . . . . . . . . 13

LAN. . . . . . . . . . . . . . . . . . . . . . . . . 13

mehrere Computer . . . . . . . . . . . . 14

Netzwerk-Hub/-Switch . . . . . . . . . 15

Netzwerkanschluss . . . . . . . . . . . . 13

Strom . . . . . . . . . . . . . . . . . . . . . . . 12

Aufstellen. . . . . . . . . . . . . . . . . . . . . . . . 6

Benutzeroberfläche öffnen . . . . . . 21, 40

CE-Konformitätserklärung. . . . . . . . . . 62

Computer anschließen . . . . . . . . . . . . 13

Deinstallation . . . . . . . . . . . . . . . . . . . 52

DHCP-Server. . . . . . . . . . . . . . . . . . . . . 67

Dokumentation . . . . . . . . . . . . . . . . . . 76

Druckeranschluss einrichten . . . . . . . 30

Druckertreiber . . . . . . . . . . . . . . . . . . . . .

Installieren in Windows Vista . . . . 31

Installieren in Windows XP/2000. 32

DSL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

verbinden . . . . . . . . . . . . . . . . . . . 19

DSL-Kabel. . . . . . . . . . . . . . . . . . . . . . . 59

Einrichten. . . . . . . . . . . . . . . . . . . . . . . . .

Internetverbindungen . . . . . . . . . . 22

Entsorgung. . . . . . . . . . . . . . . . . . . . . . 63

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . 60

Fehlersuche . . . . . . . . . . . . . . . . . . . . . 42

Firmware-Update . . . . . . . . . . . . . . 40, 77

FRITZ!DSL . . . . . . . . . . . . . . . . . . . . . . . 38

FRITZ!DSL Diagnose . . . . . . . . . . . 41

FRITZ!DSL Internet. . . . . . . . . . . . . 39

FRITZ!DSL Protect . . . . . . . . . . . . . 40

WebWatch . . . . . . . . . . . . . . . . . . . 41

Handhabung . . . . . . . . . . . . . . . . . . . . . 6

Hilfe bei Fehlern . . . . . . . . . . . . . . . . . 42

Hub. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Impressum. . . . . . . . . . . . . . . . . . . . . . . 2

Informationen im Internet. . . . . . . . . . 76

Service-Portal . . . . . . . . . . . . . . . . 77

Installation. . . . . . . . . . . . . . . . . . . . . . .11

mit CD . . . . . . . . . . . . . . . . . . . . . . .11

ohne CD . . . . . . . . . . . . . . . . . . . . . .11

Installationsvoraussetzungen . . . . . . . 9

Internetverbindungen einrichten . . . . 22

Internetverbindungen kontrollieren . . 40

IP-Adresse . . . . . . . . . . . . . . . . . . . . . . 64

Kleinteileversand. . . . . . . . . . . . . . . . . 60

Konformitätserklärung . . . . . . . . . . . . 62

Konventionen . . . . . . . . . . . . . . . . . . . 57

Kundenservice . . . . . . . . . . . . . . . . . . . 76

Leuchtdioden. . . . . . . . . . . . . . . . . . . . 58

Lieferumfang . . . . . . . . . . . . . . . . . . . . . 9

Netzwerk-Hub . . . . . . . . . . . . . . . . . . . 15

Netzwerk-Switch . . . . . . . . . . . . . . . . . 15

Netzwerkeinstellungen . . . . . . . . . . . . 64

Neue Firmware. . . . . . . . . . . . . . . . . . . 77

Newsletter . . . . . . . . . . . . . . . . . . . . . . 77

FRITZ!Box 2170 95

Physikalische Eigenschaften . . . . . . . 61

Problembehandlung . . . . . . . . . . . . . . 42

Produktdetails . . . . . . . . . . . . . . . . . . . 59

Produktüberblick. . . . . . . . . . . . . . . . . . 8

Rechtliche Hinweise . . . . . . . . . . . . . . . 2

Recycling . . . . . . . . . . . . . . . . . . . . . . . 63

Rücknahme . . . . . . . . . . . . . . . . . . . . . 63

Samba . . . . . . . . . . . . . . . . . . . . . . . . . 28

Service-Portal. . . . . . . . . . . . . . . . . . . . 77

Service-Team . . . . . . . . . . . . . . . . . . . . 78

Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . 6

Strom anschließen . . . . . . . . . . . . . . . 12

Subnetz . . . . . . . . . . . . . . . . . . . . . . . . 69

Support . . . . . . . . . . . . . . . . . . . . . . . . 78

Support per E-Mail . . . . . . . . . . . . . . . 79

Support per Telefon. . . . . . . . . . . . . . . 79

Switch. . . . . . . . . . . . . . . . . . . . . . . . . . 15

Symbole. . . . . . . . . . . . . . . . . . . . . . . . 57

Technische Daten . . . . . . . . . . . . . . . . 60

Telefonnummer Support . . . . . . . . . . . 79

Überblick . . . . . . . . . . . . . . . . . . . . . . . . 8

Voraussetzungen für den Betrieb . . . . . 9

FRITZ!Box 2170 96

AVM FRITZ!Box 2170 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Rechtliche Hinweise

Inhaltsverzeichnis

I ANSCHLUSS UND BEDIENUNG

1 Sicherheit und Handhabung

2FRITZ!Box 2170

2.1 Lieferumfang

2.2 Voraussetzungen für den Betrieb

3Anschluss

3.1 Erste Inbetriebnahme

3.2 Am Strom anschließen

3.3 Computer anschließen

3.4 Computer am Netzwerkanschluss anschließen

3.5 Am USB-Anschluss eines Computers anschließen

3.6 DSL-Anschluss verbinden

4 Öffnen der Benutzeroberfläche

5 Internetverbindungen

5.1 Internetzugang mit dem Assistenten einrichten

5.2 Internetzugang manuell einrichten

6USB-Geräte

6.1 USB-Geräte anschließen

6.2 Zugriff auf USB-Geräte

6.3 FRITZ!Box USB-Fernanschluss

6.4 USB-Speicher

6.5 USB-Drucker

6.6 USB-Hub

6.7 Nutzungshinweise für USB-Geräte

7FRITZ!DSL - Das Softwarepaket

7.1 FRITZ!DSL installieren

7.2 F RITZ! DSL I nt ernet

7.3 FRI TZ !DS L P ro te ct

7. 4 F R IT Z ! Bo x

7.5 Update

7.6 FRITZ!DSL Diagnose

7.7 We b te s t

8 Problembehandlung

8.1 Fehler beim Öffnen der Benutzeroberfläche

8.2 IP-Einstellungen

9 Deinstallation

9.1 FRITZ!Box vom Computer trennen

9.2 USB-Treibersoftware deinstallieren

9.3 Softwarepaket FRITZ!DSL deinstallieren

9.4 Druckeranschluss deinstallieren

9.5 Programmgruppe deinstallieren

10 Hinweise zur Bedienung

10.1 Symbole und Hervorhebungen

10.2 Leuchtdioden

II PRODUKTDETAILS UND WISSENSWERTES

1 Produktdetails

1.1 Kabel und Adapter

1.2 AVM-Kleinteileversand

1.3 Power-Schalter

1.4 Technische Daten

1.5 CE-Konformitätserklärung

1.6 Entsorgung

2 Wissenswertes: Netzwerkeinstellungen

2.1 IP-Adresse

2.2 DHCP-Server

2.3 Subnetz

3Wissenswertes: VPN

4 Wissenswertes: Fernwartung

5 Wegweiser Kundenservice

5.1 Dokumentation

5.2 Informationen im Internet

5.3 Updates und Programme

5.4 Unterstützung durch das Service-Team

Glossar

Stichwortverzeichnis
