Avision FT-0604H User's Guide [it]

Scanner a colori Manuale

Introduttivo

Regulatory model: FT-0604H

Avision Inc.

Marchi registrati

Microsoft é un marchio registrato negli Stati Uniti dalla Microsoft
Corporation.

Windows e MS-DOS sono marchi registrati della Microsoft
Corporation.

IBM, PC, AT, XT sono marchi registrati della International
Business Machines Corp.

Qualsiasi altro nome di prodotto o di ditta citato in questa
pubblicazione é un marchio registrato dei suoi rispettivi
proprietari.

Diritti d’autore

Tutti i diritti sono riservati. Nessuna parte di questa
pubblicazione può essere riprodotta, trasmessa, trascritta,
immagazzinata in un sistema di recupero, o tradotta in
qualsiasi lingua o linguaggio elettronico, in nessun caso e con
nessun mezzo elettronico, meccanico, magnetico, ottico,
chimico, manuale o altro, senza la previa autorizzazione scrit ta
della Avision Inc.

I documenti di cui si eseguirà la scansione tramite questo
prodotto potrebbero essere protetti da leggi statali o altre
regolamentazioni, come le leggi sui diritti d’autore. L’utent e é il
solo responsabile riguardo l’adempimento a tali leggi e
regolamenti.

ii

Manuale Introduttivo

Garanzia

Le informazioni contenute in questa pubblicazione possono
essere soggette a modifica senza previo preavviso.

La Avision non fornisce alcuna garanzia riguardo questo
materiale, incluse eventuali garanzie implicite di adeguat ezza a
qualsiasi proposito.

La Avision non può essere ritenuta responsabile per eventuali
errori contenuti in questa documentazione o per danni
incidentali o conseguenti la fornitura, le prestazioni o l’utilizzo
di questo materiale.

iii

Avvertenza FCC sulle interferenze

Questo apparecchio genera ed utilizza frequenze radio, e
potrebbe causare interferenze con la ricezione di radio e
televisioni in caso non sia installato ed utilizzato correttamente.
Questo fatto é stato sottoposto a verifica ed é stato ritenuto
conforme alle limitazioni di un dispositivo per la computazione di
classe A, in accordo con le caratteristiche tecniche segnalate
nella Sezione 15 del regolamento FCC. Queste caratteristiche
tecniche sono intese a dare una protezione ragionevole da
questo tipo di interferenze in installazioni residenziali. Tuttavia
non vi é alcuna garanzia che queste interferenze non si
verifichino in una particolare installazione. Se questo
apparecchio dovesse causare interferenze dannose alla ricezione
radio o televisiva (cosa che può essere verificata accendendo e
spegnendo l’apparecchio), l’utente é invitato a cercare di
correggere l’interferenza con una delle seguenti procedure:

• Ri-orientate o riposizionate l’antenna ricevente.

• Aumentate la distanza tra l’apparecchiatura e

l’equipaggiamento ricevente.

• Collegate l’equipaggiamento ad una presa o circuito di

corrente diverso da quello a cui é collegato l’apparecchio
ricevente.

• Consultate il rivenditore o un tecnico radio/TV.

ATTENZIONE:

Qualsiasi modifica apportata senza l’approvazione esplicita del
produttore potrebbe risultare nell’annullamento dei diritti
dell’utente di utilizzare questo equipaggiamento.

iv

Manuale Introduttivo

Requisiti di sistema

Windows

¾ PC compatibile IBM 586, Pentium o superiore
¾ Microsoft Windows 98, Windows Me, Windows 2000, o

Windows XP
Porta USB (universal serial bus) – Alta velocità solo con

¾

scheda USB 2.0

¾ Minimo 500 MB di spazio libero su disco rigido
¾ Minimo 256 MB di memoria di sistema
¾ Unità CD-ROM

v

Indice

1. Introduzione ....................................................1-1

2. Installazione Dello Scanner .............................2-1

2.1 Installazione del vassoio di alimentazione

della carta

2.2 Installazione del vassoio di uscita della carta .2-4

2.3 Installazione del driver dello scanner e

collegamento dei cavi

2.3.1 Accensione dello scanner.................2-6

2.3.2 Accensione dello scanner.................2-7

2.3.3 Installazione del driver dello scanner.2-7

2.3.4 Connessione del computer ...............2-8

3. La Prima Scasione............................................3-1

3.1 Caricamento della carta..............................3-1

3.1.1 AVVERTENZA sull’uSo dell’adf...........3-1

3.1.2 Collocazione dei documenti sul vassoio

3.2 Verifica dell'installazione dello scanner..........3-3

3.3 Scansione con software di elaborazione
immagini

3.1.3 Un’occhiata all’interfaccia utente.......3-9

................................................2-2

.................................2-6

dell'ADF

..................................................3-7

........................................3-2

4. Utilizzo della finestra Proprietà dello scanner.. 4-1

4.1 Pulsanti della finestra Proprietà dello scanner 4-2

4.2 Scheda Immagine......................................4-4

4.2.1 Riquadro di selezione dell'immagine ..4-5

4.2.2 Altre opzioni delle immagini ............. 4-7

4.2.3 Acquisizione di immagini a colori..... 4-12

4.2.4 Acquisizione di immagini in scala di

........................................... 4-13

grigi

4.2.5 Acquisizione di immagini in bianco e

........................................... 4-13

nero

4.2.6 Pubblicazione dei profili ................. 4-14

vi

Manuale Introduttivo

Scheda Compressione .............................. 4-17

4.3

4.4 Scheda Perdita di colore ........................... 4-19

4.4.1 Selezione della perdita di colore...... 4-19

4.4.2 Altre opzioni di Perdita di colore...... 4-21

4.5 Scheda Carta.......................................... 4-23

4.5.1 Ritaglio ....................................... 4-24

4.5.2 Altre selezioni della scheda Carta.... 4-27

4.5.3 Relativo al documento................... 4-32

4.6 Scheda Opzioni ....................................... 4-36

4.7 Scheda Impostazione............................... 4-42

4.8 Scheda Informazioni ................................ 4-44

5. Uso dei Pulsanti Scansione...............................5-1

5.1 Installazione di Button Manager...................5-2

5.2 Verificare delle configurazioni dei tasti prima

dell'acquisizione ........................................5-3

5.3 Impostazioni predefinite dei tasti .................5-5

5.4 Acquisizione mediante la pressione di un tasto5-7

6. Mantenimento..................................................6-1

6.1 Pulizia dell’ADF..........................................6-1

6.2 Pulitura del vetro.......................................6-4

6.3 Sostituire il modulo staccabile del pad

dell’ADF ...................................................6-5

7. Risoluzione di problemi....................................7-1

7.1 Inceppamento della carta nell’AD................. 7-1

7.2 Domande e risposte...................................7-3

7.3 Assistenza Tecnica.....................................7-4

8. Dati tecnici....................................................... 8-1

Indice ......................................................................... a

vii

Manuale Introduttivo

1. Introduzione

Congratulazioni per l’acquisto del vostro nuovo scanner da
tavolo Avision. Con questo scanner è possibile digitalizzare
velocemente documenti cartacei dal caricatore automatico dei
documenti o dal vassoio anteriore, ottenendo così immagini
elettroniche. La Avision Inc. é una delle maggiori ditte al
mondo nello sviluppo di scanner ad alto rendimento.

Prima di installare ed utilizzare il vostro scanner, vi preghiamo
di impiegare qualche minuto per leggere questo manuale. Esso
vi fornisce le istruzioni corrette per il disimballaggio,
l’installazione, l’utilizzo e il mantenimento dello scanner.

La figura qui sotto illustra l’imballaggio di. Si consiglia di
verificare che tutti i componenti siano inclusi con il vostro
scanner.

1-1

1

4

5

6

1. Unità principale scanner

2. Vassoio ADF

3. Vassoio uscita ADF

4. Cavo USB

5. Adattatore di alimentazione

6. Cavo di alimentazione

Nota:

1. Utilizzare soltanto l’adattatore HEG42-240200-7L (by

HiTron) fornito con il dispositivo. L’utilizzo di altri adattatori
CA può danneggiare lo scanner e annulla la garanzia.
Aprire con cura la scatola e verificarne il contenuto. In caso

2.

di componenti mancanti o danneggiati, contattare il
rivenditore.

2

3

1-2

Manuale Introduttivo

2. Installazione Dello
Scanner

Precauzioni

* Non esponete lo scanner alla luce solare diretta. Un sposizione

diretta al sole o una condizione di surriscaldamento

potrebbero danneggiare lnità.
* Non ponete lo scanner in luoghi umidi o polverosi.
* Assicuratevi di utilizzare una corretta fonte di alimentazione

AC.
* Ponete lo scanner su una superficie sicura e piana. Superfici

irregolari o inclinate potrebbero creare problemi meccanici.
* Conservate la scatola e i materiali di imballaggio dello scanner

in caso dobbiate trasportarlo in futuro
.

2-1

2.1 Installazione del vassoio di alimentazione della

carta

1. Estrarre il pulsante di rilascio dell'alimentatore ADF per

aprire il coperchio anteriore.

Pulsante di
rilascio
dell'alimentat
ore ADF

Coperchio
anteriore

2. Inserire il piedino con un piano inclinato sul lato destro

del Vassoio di alimentazione della carta nel foro
corrispondente che si trova dietro allo scanner (vedere
la figura).

Lato destro
del vassoio
di
alimentazi
one della
carta

2-2

Manuale Introduttivo

p

3. Con il pollice sinistro, esercitare una pressione sulla

zona vicino al piedino con un piano inclinato sul lato
destro del Vassoio di alimentazione della carta e quindi
inserire il piedino nel foro dello scanner (vedere la
figura).

Premere
sulla zona
vicino al

iedino

Foro

Il piedino
con il
piano
inclinato

2-3

2.2 Installazione del vassoio di uscita della carta

1. Inserire il piedino più piccolo che si trova sul lato sinistro

del Vassoio di uscita della carta nel foro corrispondente che
si trovano davanti allo scanner (vedere la figura).

Vassoio di

uscita della

carta

2-4

Manuale Introduttivo

2. Con il pollice, esercitare una pressione sul piedino più lungo
sull'altro lato del Vassoio di alimentazione della carta e
quindi inserire il piedino più piccolo nel foro dello scanner
(vedere la figura).

Premere il
piedino più
lungo

Foro

Piedino
più
piccolo

2-5

2.3 Installazione del driver dello scanner e
collegamento dei cavi

* Per garantire la corretta identificazione dello scanner USB
da parte del computer, procedere con l'installazione dei
driver dello scanner prima di connettere lo scanner al
computer.

2.3.1 Accensione dello scanner

Inserire l’estremità piccola dell’adattatore di alimentazione nella
presa di alimentazione dello scanner. Inserire l’altra estremità
in una presa di corrente adeguata.

Cavo di alimentazione

2-6

Manuale Introduttivo

2.3.2 Accensione dello scanner

Premere il pulsante di accensione sul pannello frontale. Il
LED di alimentazione lampeggia.Al termine dell'operazione e
quando è pronto ad acquisire, il LED smette di lampeggiare e
diventa fisso. Per spegnere lo scanner tenere premuto il
pulsante di accensione per circa 3 secondi. Il LED di
alimentazione si spegne.

Interruttore di accensione

2.3.3 Installazione del driver dello scanner

1. Inserire il CD-ROM in dotazione nell’un it à CD-ROM.

2. Viene visualizzata la grafica dell’installazione del software.

In caso contrario, eseguire “setup.exe”.

3. L’opzione Install Scanner Driver deve apparire disattivata

poiché l’installazione del driver è già stata completata.

2-7

2.3.4 Connessione del computer

1. Co llegare l’estremità quadrata del cavo USB alla porta USB

dello scanner. Collegare l’estremità rettangolare alla porta
USB del computer.

Cavo USB

2. Il computer dovrebbe rilevare una nuova periferica USB e

visualizzare il messaggio “Nuovo componente hardware
individuato”.

(Windows 9X/Windows ME)

3. In Windows 9X, Windows Me o Windows 2000, controllare

che sia selezionata la voce Cerca un driver migliore di
quello in uso e fare clic sul pulsante Avanti.

2-8

Manuale Introduttivo

In Windows XP, fare clic sul pulsante Avanti per

continuare.

4. Alla visualizzazione della finestra di dialogo “Fine”, fare
clic sul pulsante “Fine”.

Nota: Per disinstallare il driver dello scanner in Windows
XP/2000, assicurarsi che lo scanner sia collegato al computer.

2-9

Manuale Introduttivo

3. La Prima Scasione

3.1 Caricamento della carta

3.1.1 AVVERTENZA sull’uSo dell’adf

Prima di utilizzare l’ADF, assicurarsi che i fogli di carta
corrispondano alle indicazioni seguenti:

• Le dimensioni dei documenti possono variare da 3,5” per
2”.

• I fogli devono essere quadrati o rettangolari ed in buone
condizioni (non delicati o strappati).

• I fogli non devono essere arricciati, raggrinziti, strappati o
forati con puntatrici e l’inchiostro deve essere asciutto.

• È necessario che sul documento non siano presenti
graffette, fermagli, foglietti autoadesivi.

3-1

3.1.2 Collocazione dei documenti sul vassoio dell'ADF

Separare il documento:

I fogli di misura standard vengono facilmente inseriti nello
scanner. Per evitare occasionali sovrapposizioni di fogli
quando si opera in alimentazione automatica multipla,
separare i fogli smazzandoli prima di caricarli.

Immissione dei documenti

Inserire l'originale con la parte stampata in basso sul
vassoio. Allineare i due lati del foglio con le guide di
scorrimento. Il vassoio dell'ADF può contenere 100 (60~65

2

) fogli per volta.

g/m

Documento

(Testo verso
il basso

Guida di
scorrimento

3-2

Manuale Introduttivo

3.2 Verifica dell'installazione dello scanner

Per verificare la correttezza dell'installazione dello scanner,
Avision fornisce un utile programma di test chiamato Avision
Capture Tool. Grazie a questo strumento è possibile eseguire
semplici acquisizioni e visualizzare le immagini così catturate.
Esso inoltre aiuta l'utente a completare l'acquisizione a una
velocità nominale.

Nella procedura seguente viene descritto come verificare
l'installazione dello scanner. Se l'installazione non è corrett a ,
rivedere la sezione precedente per controllare se il
collegamento del cavo è giusto e se il driver dello scanner è
stato installato correttamente.

Prima di iniziare, verificare che lo scanner sia acceso.

1. Selezionare Start>Programmi>Avision Avxxx

Scanner>Avision Capture Tool.
Viene visualizzata la finestra di dialogo Seleziona modello di
scanner.

2. Selezionare il tipo di driver e il modello di scan ner, quindi
fare clic su OK. Viene visualizzata la finestra di dialogo di
Avision Capture Tool seguente.

3-3

Acquisisci

Configurazione

Salva

Adatta
pagina

Formato file Percorso

Dimensioni
effettive

3. Scegliere il formato di file desiderat o dall'elenco a discesa
Formato file (l'impostazione predefinita è BMP, le altre
opzioni sono TIFF, GIF e JPEG).

4. Immettere il no me della cartella e il nome del file
desiderato nella casella Percorso (il percorso predefinito è
C:\My Scan\Image).

Nota: se non si vuole salvare l'immagine acquisita,
deselezionare il pulsante Salva poiché l'opzione predefinita
prevede il salvataggio attivato. In questo caso, la
visualizzazione di miniature sarà disabilitata. Pertanto, dopo
aver visualizzato tutte le immagini acquisite, sullo schermo
resterà solo l'ultima.

5. Fare clic sul pulsan te Configurazione (

) oppure
scegliere Configurazione dal menu File per visualizzare la
finestra di dialogo Proprietà scanner.

3-4

Manuale Introduttivo

Riquadro

Seleziona

immagine

6. Dal riquadro Selezion a immagine, scegliere il tipo di
immagine da utilizzare per l'immagine acquisita
(l'impostazione predefinita è Bianco/nero anteriore). Se si
ha uno scanner fronte retro, scegliere Anteriore e
Posteriore per acquisire entrambi i lati del documento.

7. Fare clic su OK per chiudere la finestra Proprietà dello
scanner (per ulteriori dettagli sulla finestra Proprietà
scanner, vedere il capitolo seguente Utilizzo della finestra
Proprietà dello scanner).

8. Posizionare il documento rivolgendolo verso il basso sul
piano in vetro oppure verso l'alto nell'alimentatore
automatico.

9. Nella finestra di con valida dell'acquisizione, fare clic sul
pulsante Acquisisci (

) oppure scegliere Acquisisci

dal menu File.

10. Il documento verrà acqu isito e visualizzato nella schermata
di convalida dell'acquisizione. Dopo che le immagini
acquisite sono state visualizzate, la verifica
dell'installazione dello scanner è completa.

3-5

Miniature

Barra di

stato

Visualizzazione

Adatta pagina

11. È possibile visualizz are l'immagine acquisita con i pulsanti
Adatta pagina (

) o Dimensioni effettive (100%) ( )
dalle barre degli strumenti di visualizzazione, sul lato
destro.

12. Fare clic sul pulsante di chiusura o sulla voce Chiudi del
menu File per uscire da Avision Capture Tool.

3-6

Manuale Introduttivo

3.3 Scansione con software di elaborazione immagini

Il driver dello scanner non è un software autonomo, ma
richiede un’applicazione compatibile TWAIN o un plug-in
software per eseguire la scansione e caricare l’immagine sul
computer. Il comando per avviare il driver dello scanner può
variare in base alle diverse applicazioni.

1. Avviare un’applicazione compatibile TWAIN, quale Roxio

PhotoSuite, inclusa nel CD.

2. Fare clic su Get>Scanner (TWAIN).

3. Selezionare AVXXX nel menu a discesa Scanner (questa

operazione deve essere eseguita solo una volta)

4. Posizionare sul vetro il documento rivolto VERSO IL

BASSO.

5. Fare clic sul pulsante Scansione per avviare l’interfaccia

utente Twain.

3-7

6. Fare clic su Preview per ottenere una prima scansione

del documento. Selezionare l’area di scansione, quindi il
pulsante Scan per acquisire il documento.

7. Fare clic su Esci per tornare alla schermata principale di

Roxio e fare clic su Apri libreria e foto (impostazione
standard) nell’angolo superiore destro per aprire
l’immagine di cui si è appena eseguita la scansione.

Foto

3-8

3.1.3 Un’occhiata all’interfaccia utente

1

Manuale Introduttivo

2

8

1. Opzioni Scelte: Immagine, Compressione, Ignora

colore, Carta, Opzioni, Impostazioni,
Informazioni.

2. Tipo immagine Scegliere il tipo di immagine e il lato del

documento da scannerizzare.

3. Luninosità: Regolare il livello di luminosità da –100 a

+100.

4. Contrasto Regolare il livello di contrasto da –100 a

+100.

5. Risoluzione

6. Inverti Inverte il colore dell’immagine scannerizzata.

7. Sorgente

scansione

8. Default Riporta tutti i valori alle impostazioni di

Determina la qualità dell'immagine
scannerizzata. Il valore preimpostato è 200
DPI.

Scelta: Alimentazione automatica, Scanner
da tavolo, Automatica (varia da modello a
modello)

fabbrica.

3
4

5
6

7

3-9

Manuale Introduttivo

4. Utilizzo della finestra

Proprietà dello scanner

La finestra Proprietà dello scanner consente di configurare le
impostazioni dello scanner. Essa è composta da varie schede,
ognuna delle quali è descritta in questo capitolo.

Finestra Proprietà dello scanner

4-1

4.1 Pulsanti della finestra Proprietà dello scanner

Pulsanti della finestra Proprietà dello scanner

Pulsante Descrizione
Impostazioni

predefinite

Acquisisci Dopo aver configurato secondo desideri

Chiudi Fare clic su Chiudi per chiudere la finestra

Fare clic sul pulsante Impostazioni
predefinita per inserire in tutte le schede i

valori predefiniti di fabbrica.

tutte le impostazioni di acquisizione, fare
clic su Acquisisci per avviare
l'acquisizione del documento.

Proprietà dello scanner.

4-2

Manuale Introduttivo

Nella tabella seguente sono riportate le impostazioni
predefinite:

Nome scheda Impostazioni predefinite
Immagine Immagine: Bianco/nero anteriore

Binarizzazione: Soglia dinamica
Risoluzione: 200 dpi
Invertito: Nero su bianco
Sorgente di acquisizione: Alimentatore
automatico ADF
Soglia: Nessuno
Luminosità: Nessuno
Contrasto: Nessuno

Compression
e

Perdita di
colore

Carta Ritaglio: Automatico

Opzioni Gradi di rotazione: Nessuno

Impostazione Attiva risparmio energetico: attivato, 15

Nessuno
Nessuno

Raddrizzamento: Sì
Orientamento: Verticale
SovraAcquisizione: 0,00
Rilevamento multi-alimentazione:
Nessuno
Unità: Pollici

Rimozione pagina vuota: Nessuno
Riempimento margini: Bianco, 0 mm
Opzioni controllo immagine: Nessuno

minuti dopo l'ultima azione di
acquisizione
Mostra andamento acquisizione: Sì
Mostra messaggio di avviso: Sì
Salva impostazioni alla chiusura: Sì

4-3

4.2 Scheda Immagine

La scheda Immagine consente di scegliere il lato anteriore e (o)
il lato posteriore del documento, il tipo di immagine e di
impostare diverse opzioni di base per l'acquisizione. È
opportuno notare che ad eccezione della risoluzione, è possibile
impostare le singole impostazioni di acquisizione per il lato
anteriore e quello posteriore. Ad esempio, tutte le
impostazione delle schede Immagine, Compressione, Perdita di
colore possono essere modificate singolarmente per lato
anteriore e posteriore. Tuttavia, le impostazioni delle schede
Carta, Opzioni e Impostazione devono essere impostate allo
stesso modo per anteriore e posteriore.

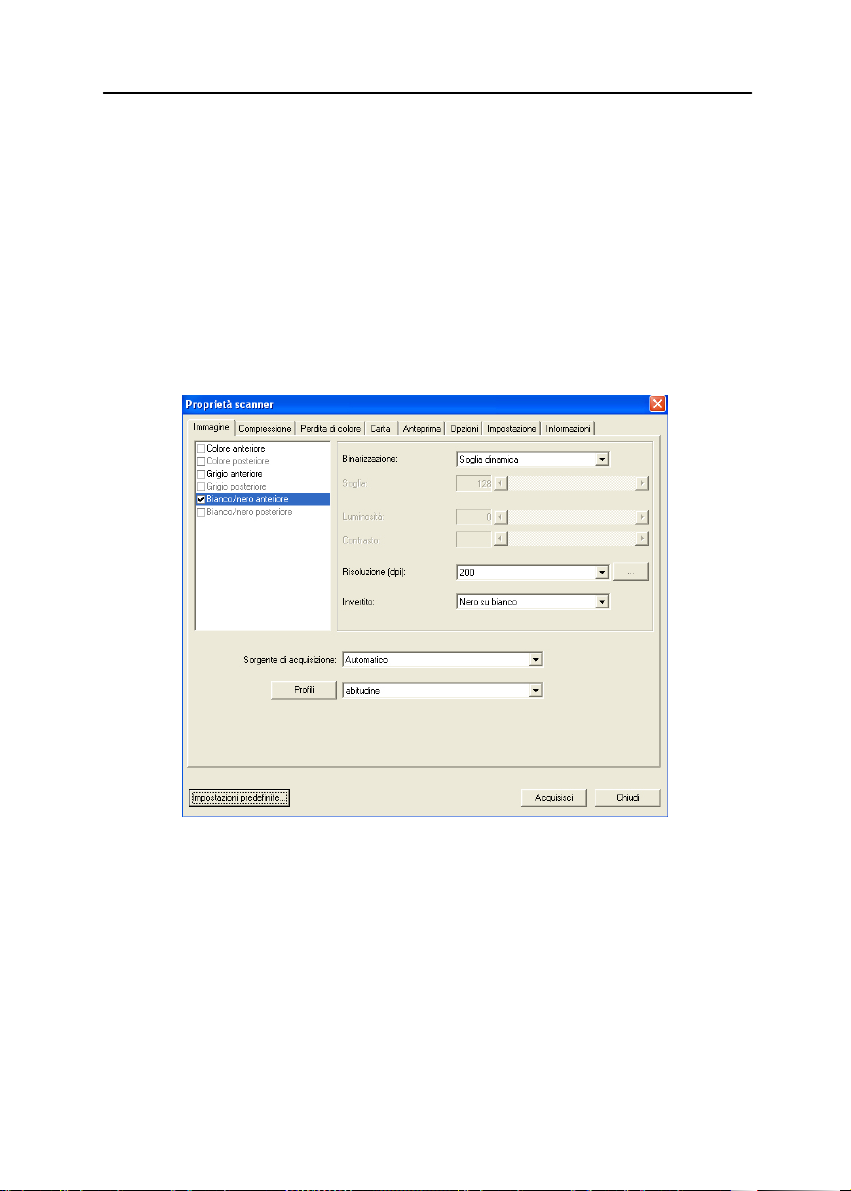

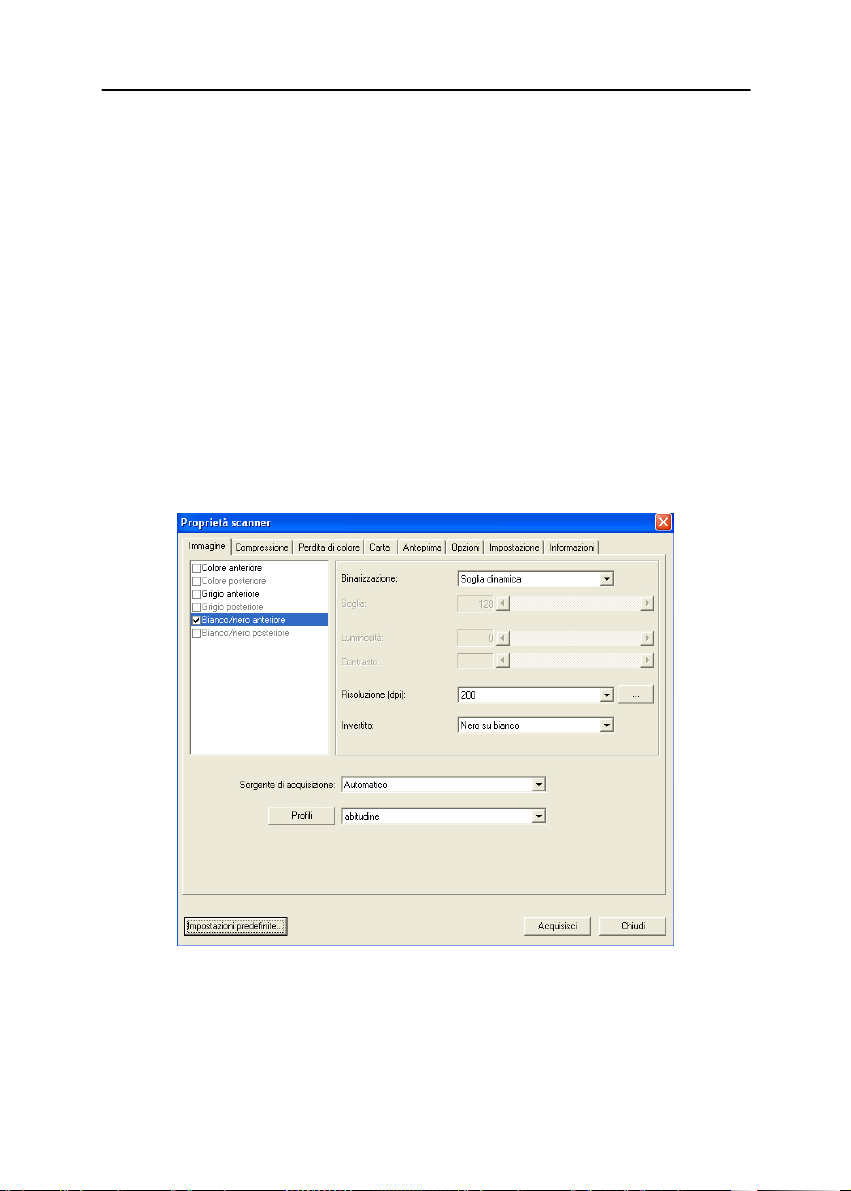

Scheda Immagine

4-4

Manuale Introduttivo

4.2.1 Riquadro di selezione dell'immagine

Il riquadro di selezione

dell'immagine include il tipo di

immagine e l'opzione dei lati del
documento. Se si desidera acquisire
sia il lato anteriore che quello
posteriore del documento a colori, è
possibile selezionare
contemporaneamente le opzioni
Colore anteriore e Colore posteriore.
Notare che le opzioni variano a
seconda del tipo di scanner.

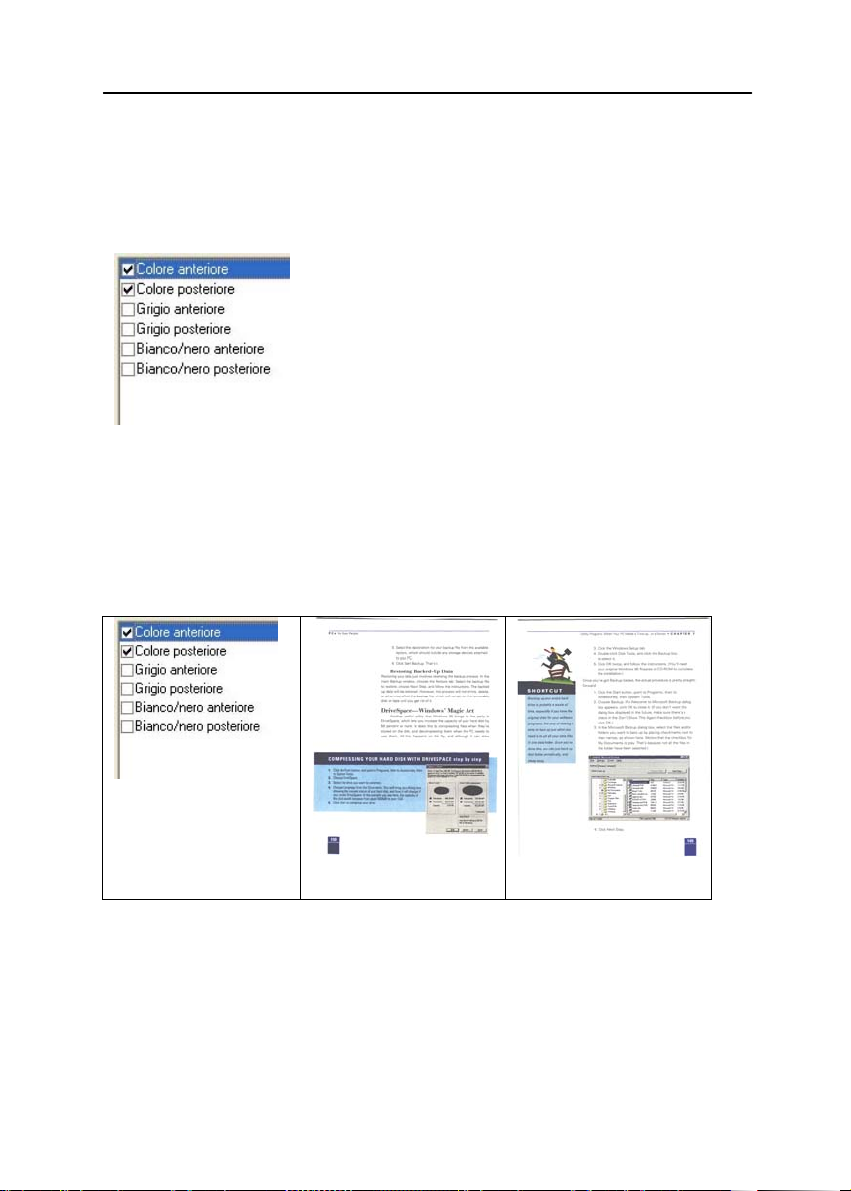

Esempio 1: Acquisizione fronte/retro di un documento, a

colori su entrambi i lati

Selezione lato

immagine

Anteriore

Posteriore

4-5

Esempio 2: Acquisizione di un documento a colori
fronte/retro, un lato in Bianco e nero (Perdita colore blu,
Soglia:10, Sfondo: 79), l'altro a colori

Selezione

lato /

immagine

Anteriore

Posteriore

Tipo

Descrizione

d'immagine

A colori Scegliere a colori se si desidera acquisire

un'immagine utilizzando i suoi colori
originali.

Grigio Scegliere Grigio che l'originale è

effettivamente in scale di grigi.

Bianco/nero Scegliere Bianco/nero se l'originale

contiene solo testo, scritte o disegni.

Bianco/nero Grigio A colori

4-6

Manuale Introduttivo

4.2.2 Altre opzioni delle immagini

Binarizzazione È il processo di conversione di una scala di

grigi o di un documento a colori in
un'immagine bitonale. Esistono diversi metodi
per eseguire questa conversione. Due delle
opzioni sono Soglia dinamica e

Elaborazione fissa.
Soglia dinamica: questa opzione consente

allo scanner di valutare dinamicamente ogni
documento al fine di determinare il valore di
soglia ottimale per produrre l'immagine della
massima qualità possibile. Essa è utilizzata
per acquisire documenti misti che contengono
testo, sfondo ombreggiato o sfondo a colori
con una singola impostazione. Selezionando
Soglia dinamica, Soglia, Luminosità e
Contrasto non sono attivi.

Elaborazione fissa: opzione utilizzata per
documenti in bianco e nero o ad alto
contrasto. Viene impostato un livello singolo
per determinare la transizione bianco e nero.
La soglia è programmabile per tutta la
gamma di densità. Elaborazione fissa
imposta il contrasto a 0. Se si seleziona

Elaborazione fissa, Contrasto non è attivo.

Qualità Quando si sceglie “Grigio” come tipo di

immagine, la voce “Binarizzazione” viene
cambiata in “Qualità”, la quale ha le opzioni
“Alta” e “Normale”. Scegliere “Alta” per
avere un'immagine migliore e renderla più
luminosa.

4-7

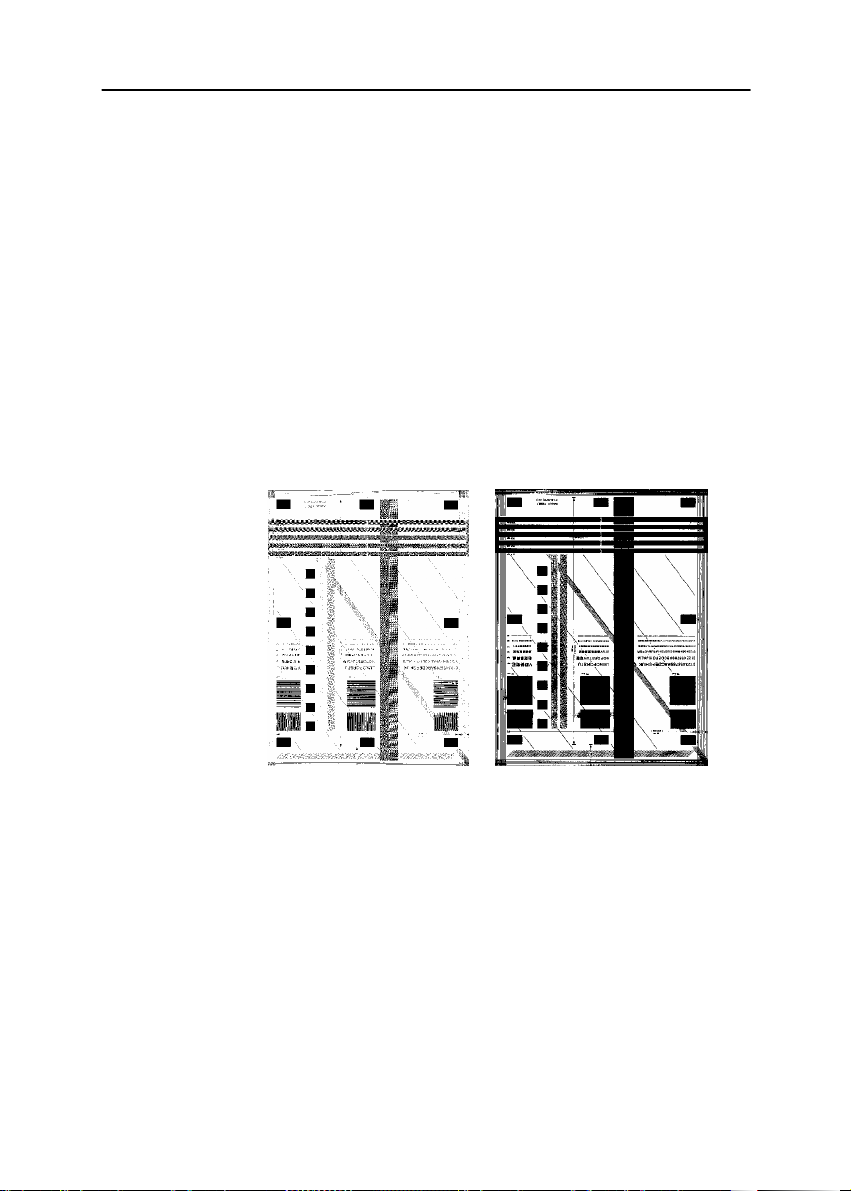

Soglia Consente la conversione di un'immagine in

scala di grigi a un'immagine bitonale. I valori
variano tra 0 e 255. Un valore di soglia
basso produce un'immagine più luminosa e
può essere utilizzato per annullare sfondi e
eventuali informazioni sottili e non
necessarie. Un valore di soglia alto produce
un'immagine più scura e può essere
utilizzato per acquisire immagini sfocate.
Regolare la soglia trascinando il cursore a
sinistra o a destra per ottenere
l'impostazione desiderata.

200 dpi,
Soglia: 80,
Luminosità: 0

200 dpi,
Soglia: 170,
Luminosità: 0

4-8

Manuale Introduttivo

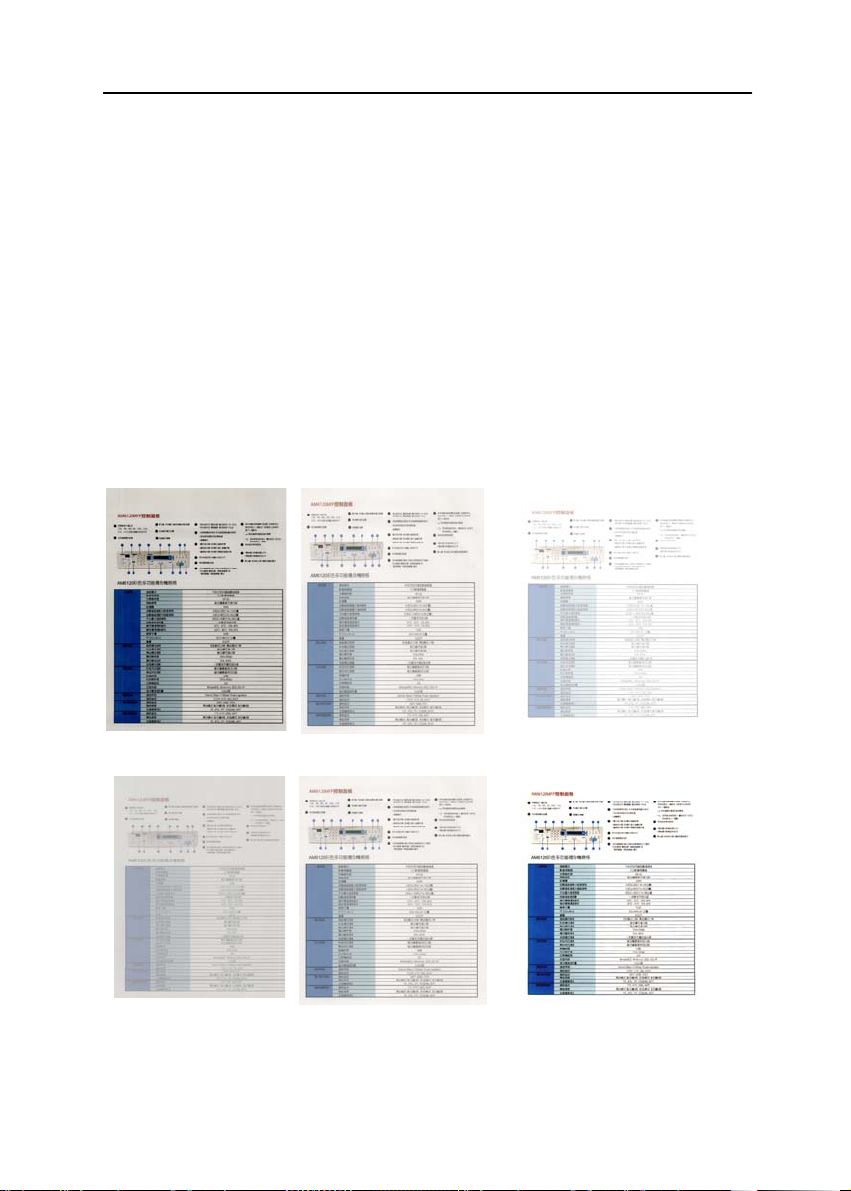

Luminosità Consente di regolare la luminosità o la

scurezza di un'immagine. Maggiore è il
valore, più chiara è l'immagine. Spostare il
cursore a destra o a sinistra per aumentare o
ridurre la luminosità.

+100.

L'intervallo è da –100 a

Contrasto Consente di regolare la gamma tra le aree

più chiare e quelle più scure dell'immagine.
Maggiore è il contrasto, maggiore è la scala
di grigi differente. Spostare il cursore a
destra o a sinistra per aumentare o ridurre il
contrasto.

L'intervallo è da –100 a +100.

Luminosità: -50 Luminosità: 0

(Normale)

Contrasto: -50 Contrasto: 0

(Normale)

4-9

Luminosità: +50

Contrasto: +50

Risoluzione

Un buon controllo della risoluzione consente di
ottenere maggiore dettaglio nell'immagine
acquisita. La risoluzione è misurata in punti per
pollice(dpi, dots per inch). Generalmente,
maggiore è il numero di dpi, maggiore sarà la
risoluzione e le dimensioni del file
dell'immagine. Notare che per una risoluzione
maggiore viene impiegato più tempo per
l'acquisizione, e più spazio su disco per
l'immagine acquisita. A titolo informativo,
un'immagine a colori in formato A4 acquisita a
300 nella modalità di colore reale occupa
approssimativamente 25 MB di spazio su disco.
Una risoluzione più alta (ovvero oltre i 600 dpi)
è consigliata solo se occorre acquisire una
piccola area in modalità di colore reale.

Scegliere un valore di risoluzione dall'elenco a
discesa. Il valore predefinito è 200 dpi. Le
risoluzioni disponibili sono 75, 100, 150,
200,300, 400 e 600. Il valore può essere
selezionato facendo clic nel riquadro a destra
dell'elenco a discesa e premendo il tasto freccia
per selezionare il valore desiderato, quindi
scegliendo il pulsante Aggiungi per includerlo
nell'elenco a discesa.

Risoluzione: 75 dpi

Risoluzione: 150 dpi

4-10

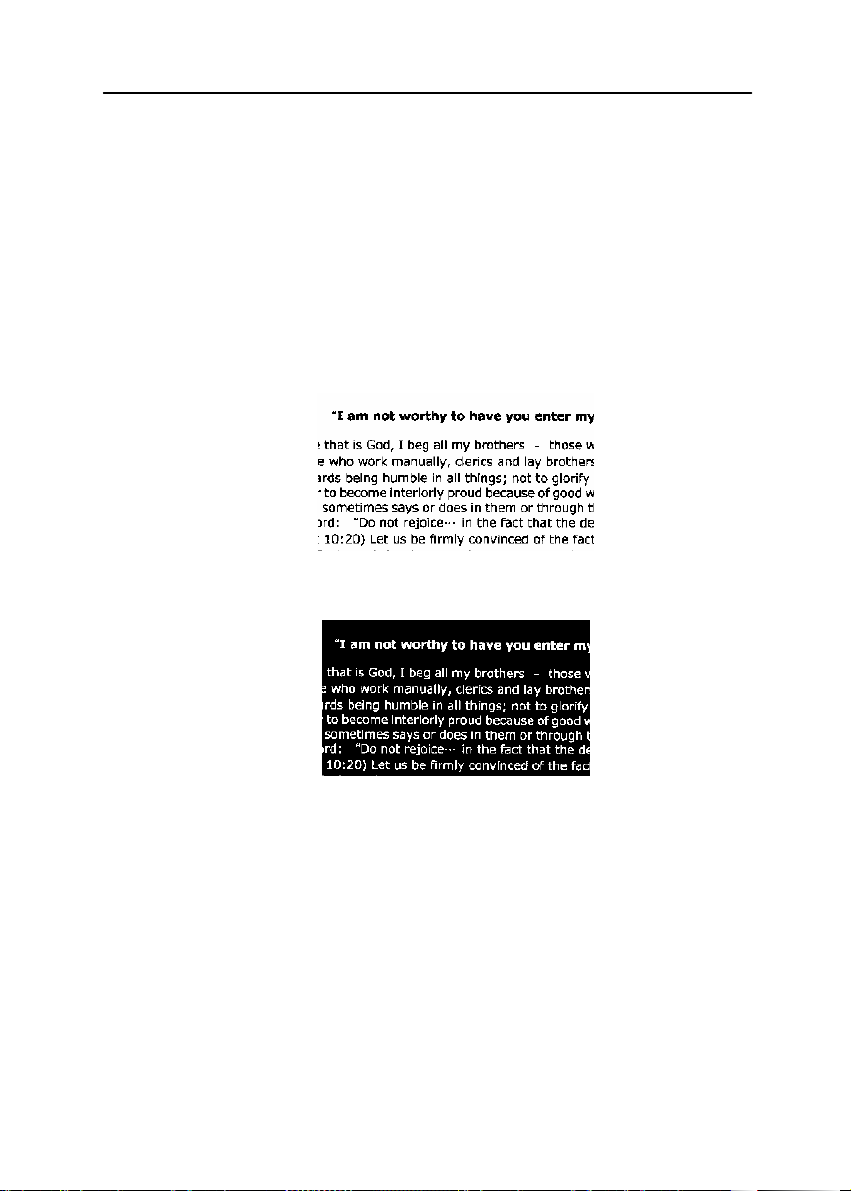

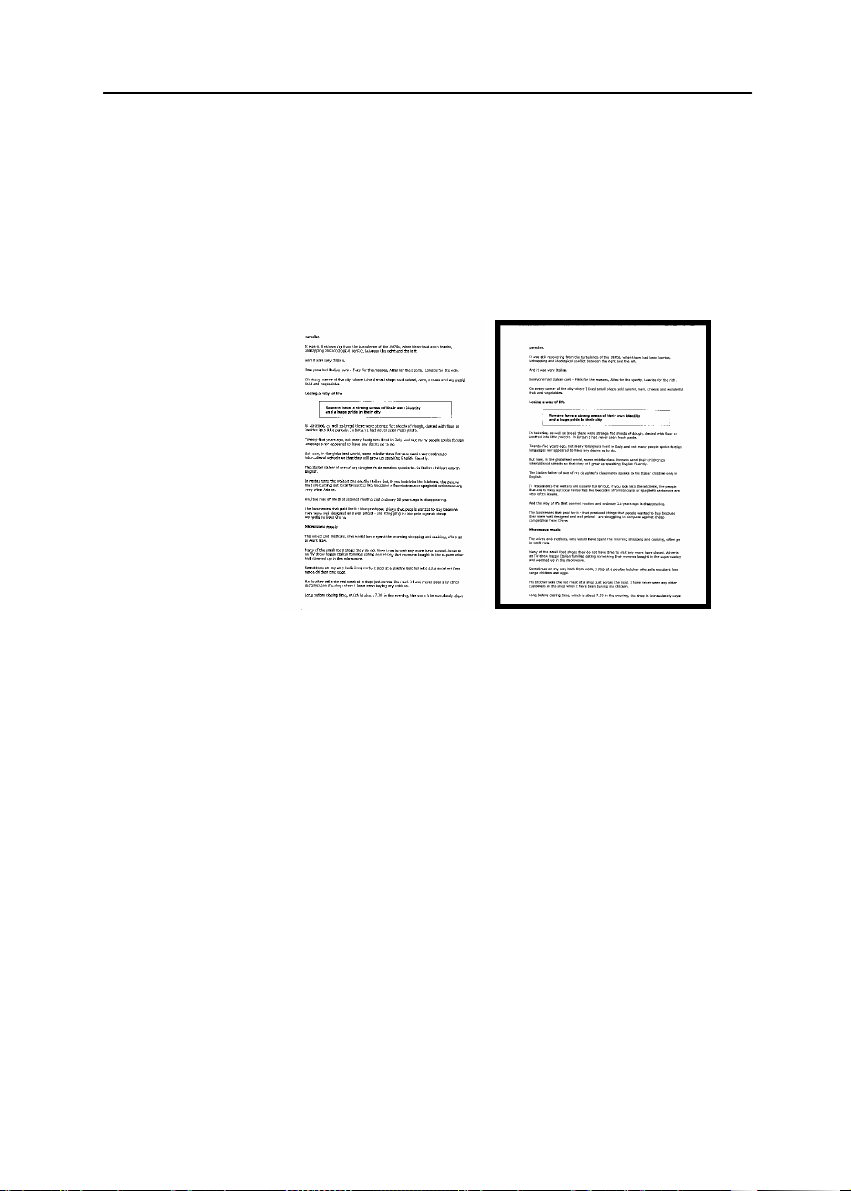

Invertito

Manuale Introduttivo

Inverte luminosità e colori dell'immagine.

L'impostazione predefinita è nero su sfondo
bianco. La modalità invertita è bianco su
sfondo nero. Per le immagini a colori, ciascun
pixel viene cambiato nel colore
complementare alla selezione del comando
Invertito.

Nero su bianco

Bianco su nero

4-11

Sorgente di

acquisizione

Selezionare:

y Alimentatore automatico ADF: per

acquisire più pagine.

y Piano di acquisizione: per acquisire

una singola pagina. Ad esempio, pagine
da una rivista, fogli con piegature o
grinze.

y Piano di acquisizione (libro): per

acquisire più pagine dentro un libro.

y Automatico: la sorgente di acquisizione

viene impostata automaticamente dallo
scanner. Quando è selezionata l'opzione
Automatico e c'è un documento sia
nell'alimentatore manuale (ADF) sia sul
piano, la sorgente di acquisizione viene
impostata automaticamente su ADF.
Quando è selezionata l'opzione
Automatico e c'è un documento solo
sul piano, la sorgente di acquisizione
viene impostata su Piano di acquisizione.

Notare che le opzioni variano a seconda del
tipo di scanner.

4.2.3 Acquisizione di immagini a colori

Per l'acquisizione di immagini a colori sono disponibili le

seguenti opzioni.

y Luminosità
y Contrasto
y Risoluzione
y Invertito

4-12

Manuale Introduttivo

4.2.4 Acquisizione di immagini in scala di grigi

Per l'acquisizione di immagini in scale di grigi sono disponibili le

seguenti opzioni.

y Luminosità
y Contrasto
y Risoluzione
y Invertito

4.2.5 Acquisizione di immagini in bianco e nero

Per l'acquisizione di immagini in bianco e nero sono disponibili

le seguenti opzioni.

y Binarizzazione (Soglia dinamica)
y Risoluzione
y Invertito

Oppure

y Binarizzazione (Elaborazione fissa)
y Soglia
y Luminosità
y Risoluzione
y Invertito

4-13

4.2.6 Pubblicazione dei profili

La finestra di dialogo delle proprietà del dispositivo

d'esplorazione permette di cambiare e risparmiare le vostre

regolazioni frequentemente usate nella esplorazione del profilo.

Potete pubblicare questi profili cambiandogli titolo o

cancellandoli .

Per aggiungere un nuovo profilo ,

1. Adattare le vostre regolazioni per il cliente. (Per esempio,
cambiare la vostra risoluzione, tipo di immagine, metodo
per ritagliare, il formato di esplorazione, o altro nelle
regolazioni di esplorazione.)

2. Cliccare la linguetta dell'immagine quindi scegliere “profili”
per richiamare “pubblicare la finestra diel dialogo del vostro
profilo”.

3. ClickCliccare “aggiungere” per introdurre il nome del profilo
quindi per scegliere "salva”.

4. Il nuovo profilo sarà conservato ed indicato in “profili”
elenco di dropdown.

4-14

Manuale Introduttivo

Per caricare un profilo ,

1. Dalla finestra di dialogo della tasto dell'immagine, scegliere

il vostro profilo favorevole da “profili” dalla lista del
dropdown.

2. Il vostro profilo favorevole immediatamente sarà caricato e

visualizzato sull'immaggine del dialogo delle proprietà del
dispositivo d'esplorazione.

Per cancellare un profilo ,

1. Dalla finestra di dialogo del tasto

2. dell'immagine, cliccare “profili” per richiamare la

pubblicazione della vostra finestra di dialogo del profilo.

3. Scegliere il profilo che desiderate cancellare dalla lista del

dorpdown.

4. Cliccare “cancellare”. Un messaggio di conferma “siete

sicuri di voler cancellare questo profilo?" è richiamato.

5. Scegliere “si” cancellare o “annullare” per rinunciare .

4-15

Per cambiare titolo a un profilo,

1. Dalla finestra di dialogo del tasto di immagine, cliccare

“profili” per richiamare la pubblicazione della vostra
finestra di dialogo del profilo .

2. Scegliere il profilo che desiderate cambiare titolo al

dropdown quindi cliccare il tasto di cambio titolo .

3. Introdurre il nuovo nome del profilo .

4. Scegliere “sì” cancellare o “annullare” per rinunciare .

Nota:
Prestabilire i profili del difetto includono a base piatta, Su u n

lato-B&N, 200 dpi, Su un lato-Grigio, 200 il dpi, il Su diun lato­Colore, 200 il dpi, Duplex-B&N, 200 il dpi, Duplex-Grigio, 200 il
dpi, il Duplex-Colore, il dpi 200. Se avete un simplex o un
sheetfed dispositivo d'esplorazione, l'opzione duplex ed a base
piatta non sarà disponibile .

4-16

Manuale Introduttivo

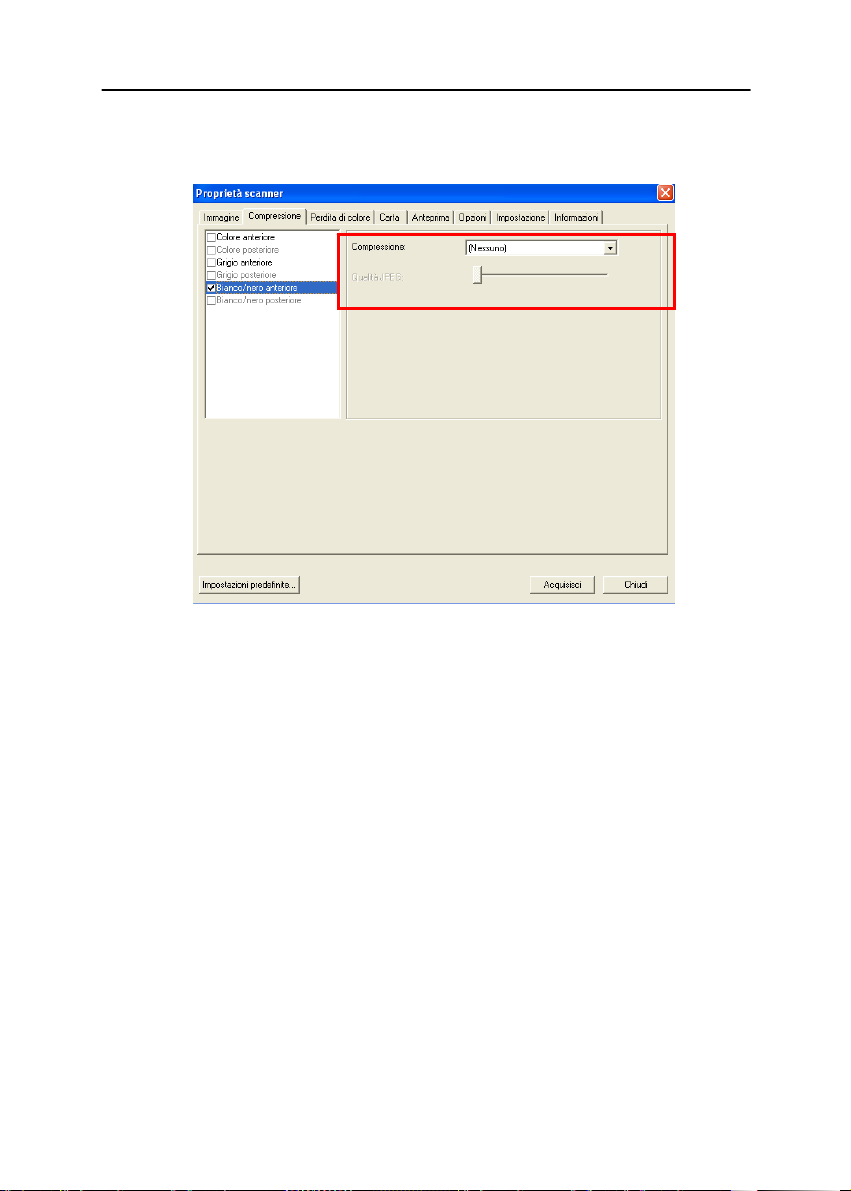

4.3 Scheda Compressione

La scheda Compressione consente di comprimere l'immagine
acquisita e di scegliere il livello di compressione. Le immagini
bitonali vengono compresse generalmente utilizzando lo
standard CCITT chiamato Group 4 (G4). Le immagini a colori e
in scale di grigi sono compresse spesso utilizzando la tecnologia
JPEG. Spostare il cursore Qualità JPEG a destra o a sinistra
per aumentare o ridurre il livello di compressione. Notare che
maggiore è il livello di compressione, minore sarà la qualità
dell'immagine. L'impostazione predefinita è 50%.

Tenere presente che la compressione dipende dall'applicazione
di modifica dell'immagine. Se l'applicazione di modifica
dell'immagine non supporta il tipo di formato di compressione,
verrà visualizzato un messaggio di errore oppure la qualità
dell'immagine del file compresso non sarà accettabile.

JPEG (Joint Photographic Editor Group). Questo gruppo ha
sviluppato e ha dato il suo nome a uno standard di
compressione dei file per immagini a colori e in scala di grigi
che è ampiamente utilizzata da scanner e da applicazioni
software. Su sistemi Microsoft Windows, un file con
estensione .jpg è stato normalmente compresso utilizzando
questo standard.

Per l'acquisizione di immagini a colori o in scala di grigi, sono
disponibili le seguenti compressioni:

y Nessuno
y JPEG

Per l'acquisizione di immagini in bianco e nero, sono disponibili

le seguenti compressioni:

y Nessuno
y G4

4-17

Scheda Compressione

4-18

Manuale Introduttivo

4.4 Scheda Perdita di colore

4.4.1 Selezione della perdita di colore

La scheda Perdita di colore consente di escludere il colore
rosso, blu o verde dall'immagine acquisita. Se l'immagine
contiene una filigrana o uno sfondo rosso, scegliere il canale R
(rosso) e qualsiasi filigrana o sfondo rosso verrà rimosso.
Questa funzione è utilizzata per rendere più nitido il testo
quando si utilizzano software OCR (Optical Character
Recognition).

Notare che questa funzione supporta solo immagini in bianco e
nero o scala di grigi. Accertarsi pertanto di scegliere bianco e
nero o scala di grigi come tipo di immagine quando si applica
questa funzione.

4-19

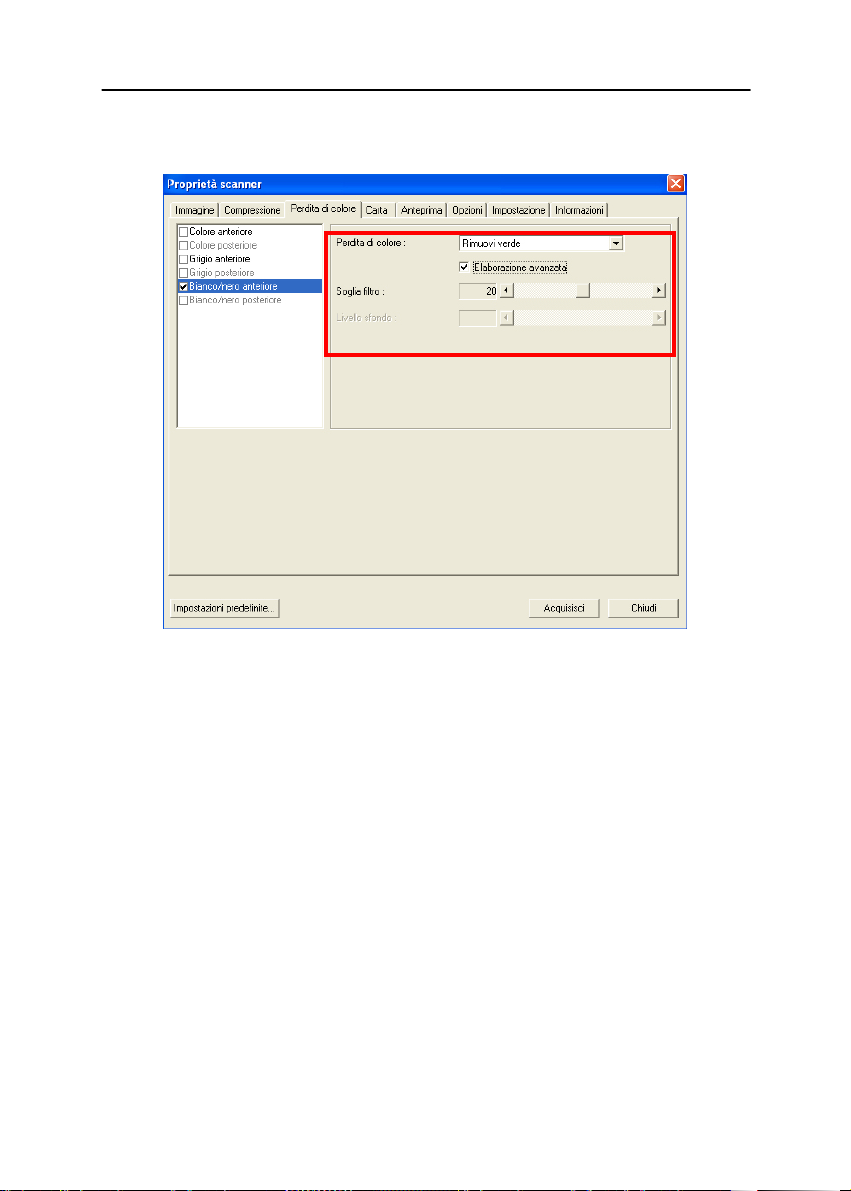

Finestra Perdita di colore

4-20

Manuale Introduttivo

4.4.2 Altre opzioni di Perdita di colore

Elaborazione avanzata contiene due opzioni che consentono

di regolare l'immagine acquisita per ottenere il risultato
migliore.

Soglia filtro

Questo valore è utilizzato per determinare il

colore che sarà escluso. Un valore inferiore
rimuoverà il colore selezionato, mentre un
valore maggiore lascerà nell'immagine una
quantità maggiore di quel colore.

Livello
sfondo

Ad esempio, la leggera regolazione del valore dello sfondo rende
il testo più chiaro.

I pixel con valore maggiore del valore dello
sfondo vengono modificati al punto più
chiaro. Regolare il valore per Soglia filtro e
per Livello sfondo per produrre il risultato
ottimale.

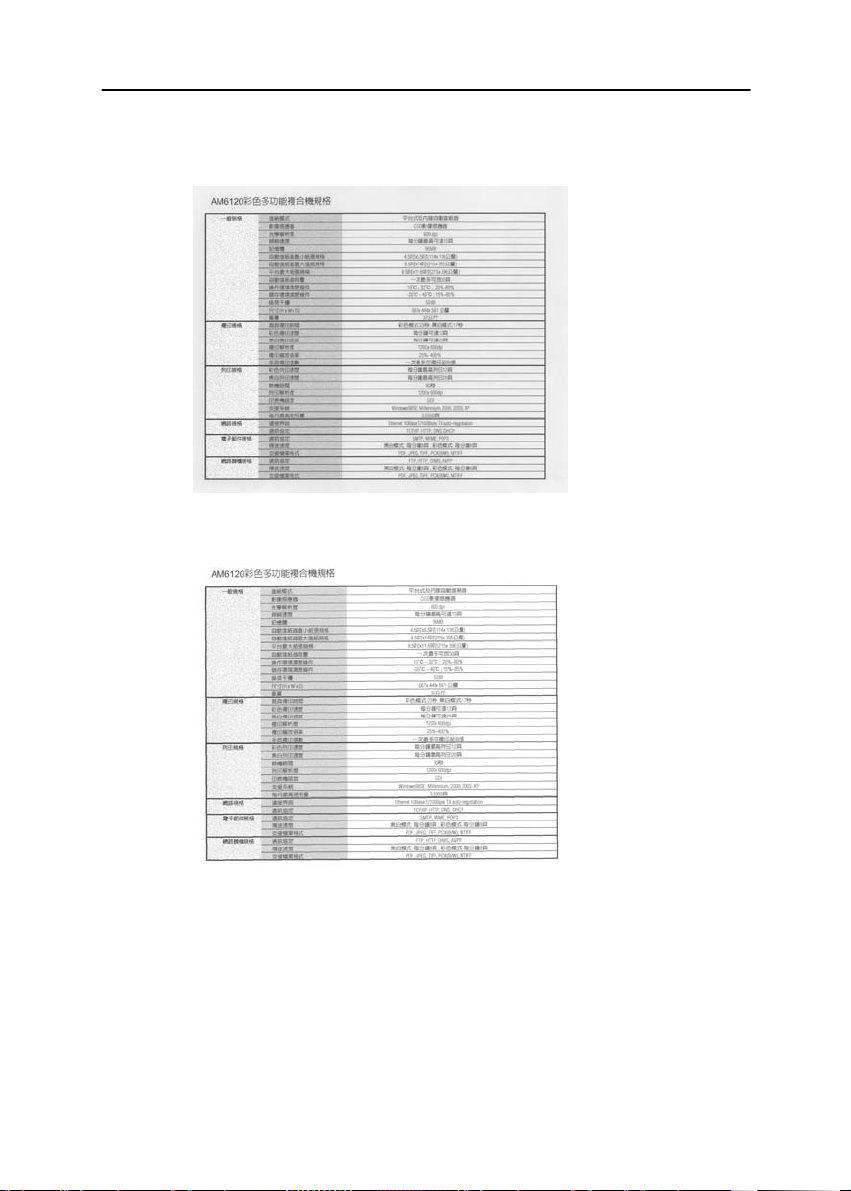

Originale

4-21

Rimuovi blu, Soglia: 20,
Sfondo: 255

Rimuovi blu, Soglia: 20,
Livello sfondo: 210

4-22

Manuale Introduttivo

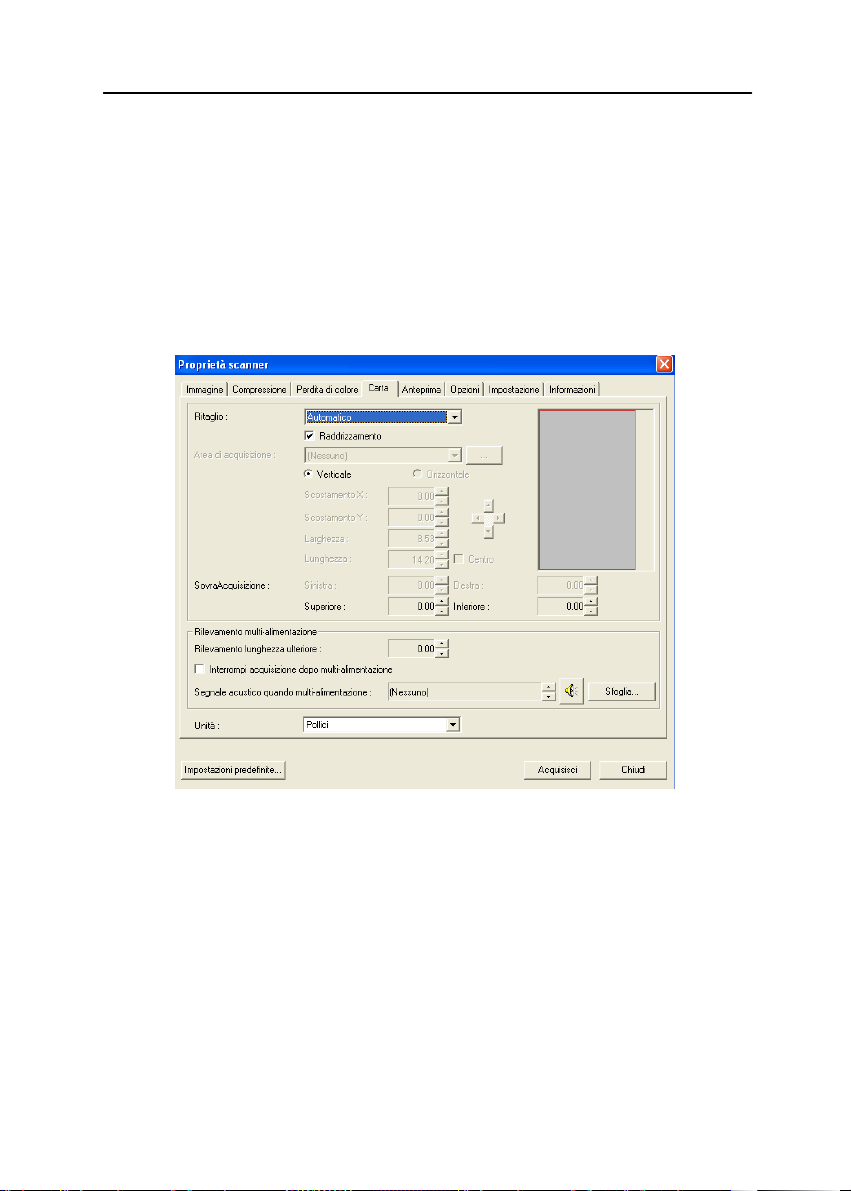

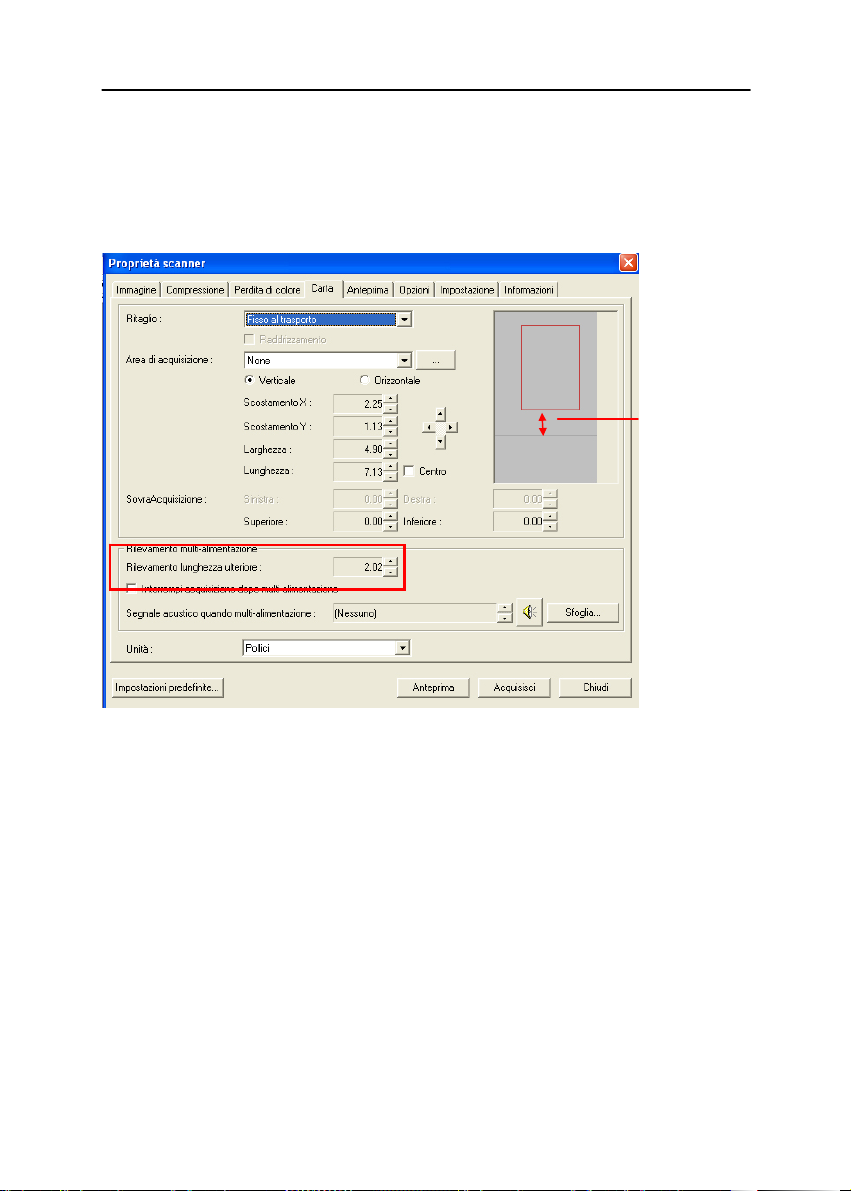

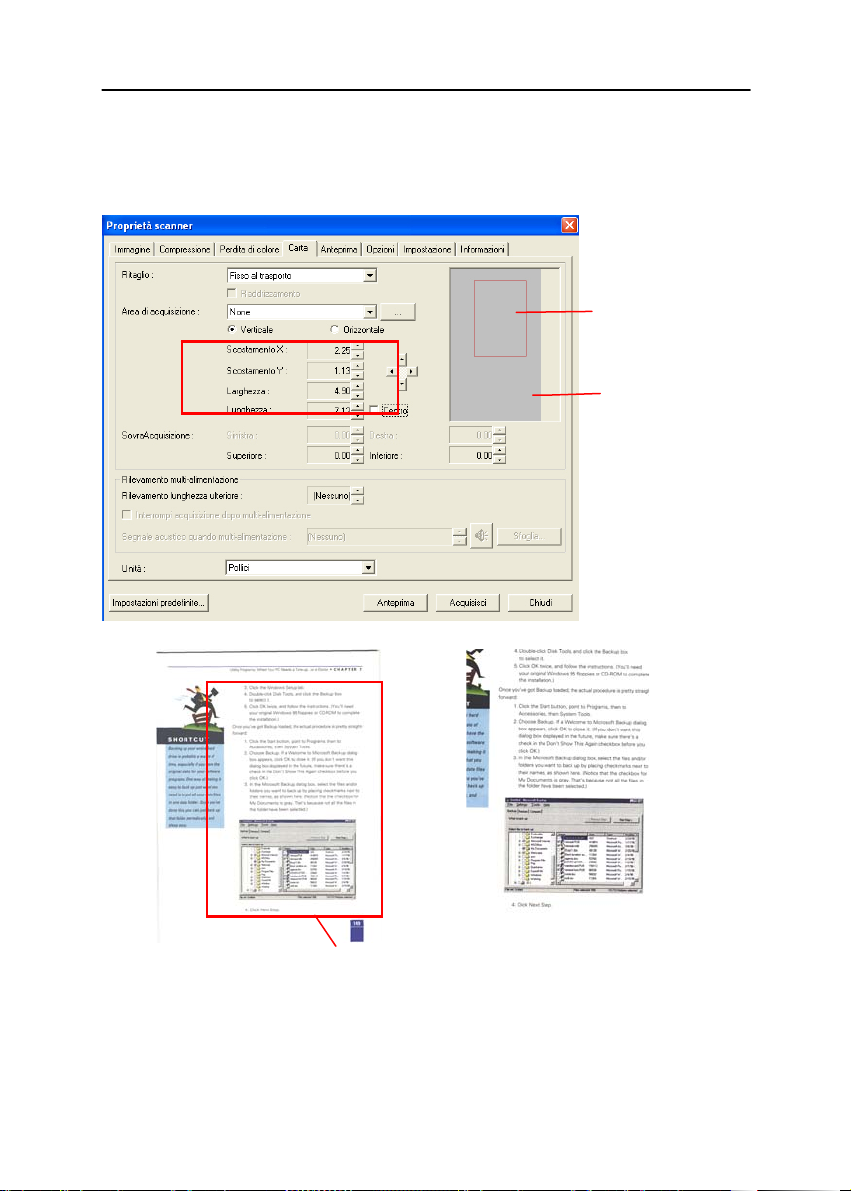

4.5 Scheda Carta

La scheda Carta consente di definire i valori correlati all'output
dell'immagine (ovvero Ritaglio automatico sì/no, Area di
acquisizione, SovraAcquisizione, Rilevamento multi­alimentazione).

Scheda Carta

4-23

4.5.1 Ritaglio

Il ritaglio consente di catturare solo una parte del
documento che si deve acquisire. Selezionare:

Automatico, Fisso al trasporto, Rilevamento fine
pagina.

Opzioni Descrizione
Automatico Regola la finestra di ritaglio secondo le

diverse dimensioni del documento.
Utilizzare questa opzione per lotti di
documenti di formati misti.

Fisso al
trasporto

Rilevament
o fine
pagina

Questa funzione consente di definire
l'area o la zona da acquisire. Utilizzare
questa opzione per lotti di documenti
dello stesso formato. Selezionando
questa opzione è possibile utilizzare i tasti
freccia per definire i valori di scostamento
x e y, la larghezza e la lunghezza per
ridefinire l'area acquisita. La finestra
visualizzata mostra il posizionamento
dell'immagine al cambiamento dei valori.

Questa funzione consente di definire
l'area o la zona da acquisire. Utilizzare
questa opzione per lotti di documenti con
la stessa larghezza la lunghezze diverse.
Selezionando questa opzione è possibile
utilizzare i tasti freccia per definire i valori
di scostamento x e y, la larghezza e la
lunghezza per ridefinire l'area acquisita.
La finestra visualizzata mostra il
posizionamento dell'immagine al
cambiamento dei valori.

4-24

Manuale Introduttivo

Le opzioni seguenti sono disponibili solo quando è selezionata
l'opzione Fisso al trasporto.

y Scostamento X — distanza esistente dall'estremità

sinistra dello scanner fino al margine sinistro dell'area di
acquisizione.

y Scostamento Y — posizione esistente dall'estremità

superiore del documento fino all'estremità superiore
dell'area di acquisizione.

y Larghezza — larghezza dell'area di acquisizione.
y Lunghezza — lunghezza dell'area di acquisiz ione.
y Centro: calcola automaticamente lo scostamento x per

l'alimentazione centrata sulla base delle dimensioni del
documento selezionate.

y — consente di riposizionare l'area di acquisizione

utilizzando i pulsanti freccia a forma di più, mantenendo al
tempo stesso la dimensione di acquisizione. Il risultato è
visibile nella finestra di visualizzazione.

4-25

Esempio: Ridefinire l'area di acquisizione (scostamento x:
2,25 pollici; scostamento y:1,13 pollici)

Finestra di
Visualizzazione

Area di
acquisizione

Originale

Area di acquisizione
ridefinita

4-26

Dopo Fisso al

trasporto

Manuale Introduttivo

4.5.2 Altre selezioni della scheda Carta

Raddrizzamento

Utilizzare questa opzione per raddrizzare automaticamente un
documento.

Area di acquisizione

Scegliere il formato di foglio desiderato dall'elenco a discesa. È
in alternativa possibile inserire un formato personalizzato
facendo clic sul riquadro Area di acquisizione e scegliendo

Aggiungi per includere il formato nelle scelte.

Selezionare: Nessuno, US Letter- 8,5”x 11”, US Lega – 8,5” x

14”, ISO A4 – 21 x 29,7 cm, ISO A5 – 14,8 x 21 cm, ISO A6 –
10,5 x 14,8cm, ISO A7 – 7,4 x 10/5 cm, ISO B5 – 17,6 x 25
cm, ISO B6 – 12,5 x 17,6 cm, ISO B7 – 8,8 x 12,5 cm, JIS
B5 – 18,2 x 25,7 cm, JIS B6 – 12,8 x 18,2 cm, JIS B7 – 9,1 x
12,8 cm, Massimo scanner.

Pagina Lunga:

Quando dovete esplorare i documenti di cui la lunghezza
eccede al massimo del dispositivo d'esplorazione, scegliere per
favore la pagina lunga. Notare se la pagina lunga è
selezionata, la rilevazione dell'alimentazione dei fogli multipli
non sarà disponibile. Opzioni: Illimitato, entrare nella lunghezza
(*Le opzioni variano a seconda del tipo di scanner.)

Nota: se l'angolo del
documento storto è
troppo grande, parte
dell'immagine potrebbe
essere tagliata.

4-27

Scegliere “illimitato„ se avete una serie di un documento di
lunga pagina con la lunghezza sconosciuta. Scegliere “entrare
nella lunghezza„ per fornire la lunghezza e la larghezza dei
vostri documenti o del vostro formato d'esplorazione voluto sui
documenti. Ciò è utile quando avete una serie di documenti
dello stesso formato di esplorazione o una serie di documenti
stesso-graduati.

SovraAcquisizione

SovraAcquisizione consente di aggiungere un margine specifico
sopra e sotto o a destra e sinistra (le opzioni variano sulla base
del tipo di scanner) al margine dell'immagine. Questa funzione
è utilizzata per ridurre l'eventuale taglio degli angoli di
immagini storte e viene spesso applicata a un lotto di
documento storti da acquisire con alimentazione automatica.
Selezionare un valore compreso tra 0 e +5 mm. Si noti che il
risultato della sovraacquisizione non viene mostrato nella
finestra di visualizzazione e che la disponibilità della funzione
varia a seconda del tipo di scanner.

Rilevamento multi-alimentazione

Il rilevamento della multi-alimentazione consente di rilevare la
sovrapposizione di documento attraverso l'alimentatore
automatico del documento. La multi-alimentazione si verifica
solitamente a causa di documenti graffettati, con nastro
adesivo o carichi elettrostaticamente. Nota: la disponibilità della
funzione varia a seconda del tipo di scanner.

4-28

Manuale Introduttivo

Rilevamento lunghezza ulteriore

Il rilevamento della lunghezza ulteriore consente di definire la
lunghezza del documento in multi-alimentazione. Il valore
indica la lunghezza aggiuntiva che eccede dall'area di
acquisizione. La finestra di visualizzazione mostra le dimensioni
del documento al cambiamento del valore. Il valore 0 indica
nessun rilevamento di lunghezza ulteriore. Il rilevamento della
lunghezza ulteriore è ottimale quando si acquisiscono
documenti delle stesse dimensioni nell'alimentatore automatico.

4-29

Esempio: Rilevamento lunghezza ulteriore: Impostazione
della lunghezza ulteriore a 2,02 pollici

2,02”

Se viene rilevata multi-alimentazione vi sono tre opzioni

disponibili.

z Interrompi acquisizione dopo multi-alimentazione

Se si seleziona questa opzione, lo scanner arresta

l'alimentatore se rileva la multi-alimentazione.

z Segnale acustico quando multi-alimentazione:

Se si seleziona questa opzione e si aggiunge un file Wave,
lo scanner riproduce il suono come allarme se rileva la
multi-alimentazione.

4-30

Manuale Introduttivo

Come aggiungere un segnale acustico:

1. Fare clic sul pulsante Sfoglia sul lato destro dell'icona
dell'altoparlante. Viene visualizzata la finestra Apri.

2. Selezionare il file Wave.

3. Fare clic sul pulsante Apri. Viene aggiunto il file Wave.

Unità

Definisce il sistema di misurazione principale. Sono disponibili

le opzioni Pollici, Millimetri e Pixel.

4-31

4.5.3 Relativo al documento

Relativo al documento: (usato per le serie di documenti

stesso-graduati) Questa opzione permette di portare le zone
differenti sui vostri documenti e trasportiare esclusivamente
queste immagini in B&W, nel Gray, o nel colore. Per esempio,
ci sono applicazioni che richiedono di immagazzinare l'intero
documento in B&W e una parte del documento a colori per
risparmiare lo spazio di immagazzinaggio. Ciò è utile per i
documenti in cui una fotografia, o la firma compare in una z ona
costante sul documento quali i resumes e così via. La
seguente procedura descrive come riprodurre l'intero
documento in B&W e una parte del documento (immagine) a
colori.

1.On la linguetta di carta, scegliere “riguardante il documento„
o “riparato per trasportare” dall'opzione di coltivazione.

2.Scegliere il vostro formato di esplorazione dall'opzione della
zona di esplorazione. Il formato selezionato d'esplorazione
sarà visualizzato in una scatola rettangolare rossa. Ciò è
inoltre il formato d'esplorazione del vostro intero documento.
(Per esempio, iso B5. Se non avete scelto una zona di
esplorazione e lasciate la selezione nel nulla, quindi la zona di
difetto sarà il massimo del dispositivo d'esplorazione.)

1
2

Una scatola
rettangolare
rossa.

4-32

Manuale Introduttivo

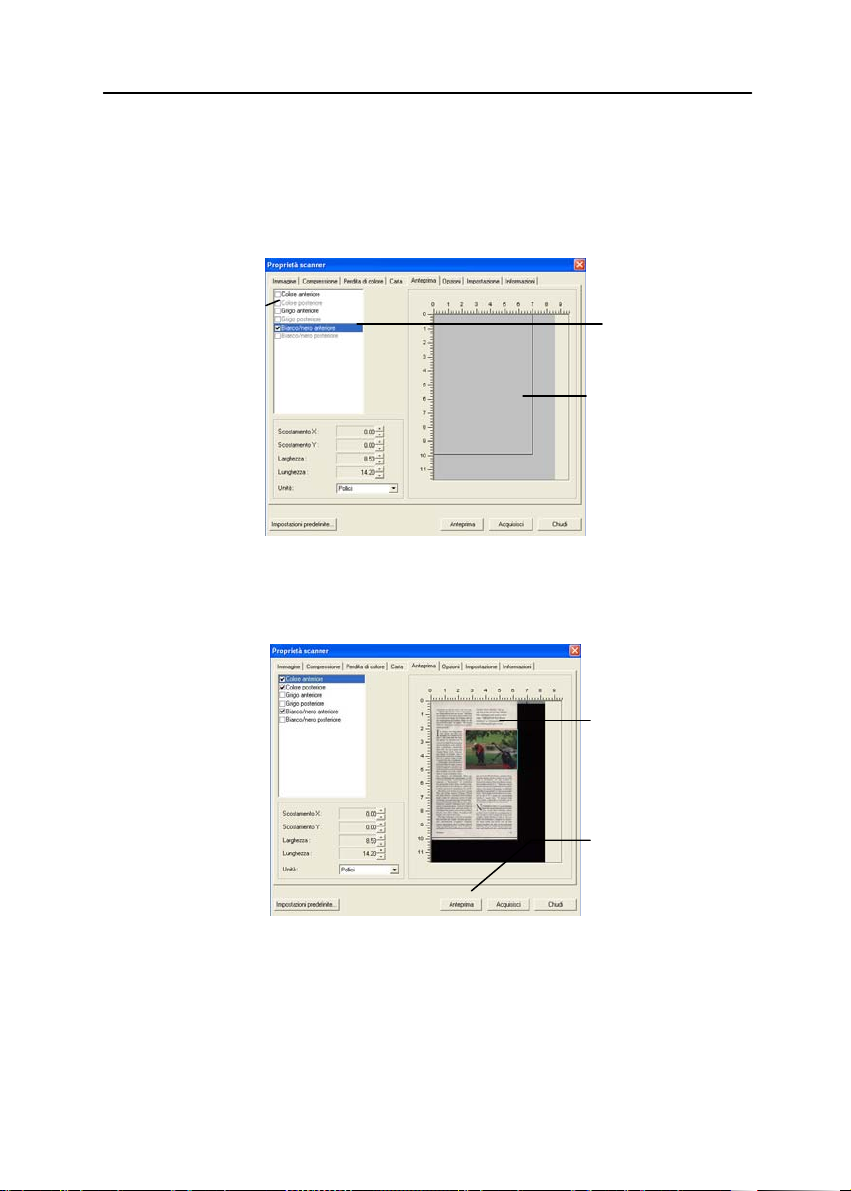

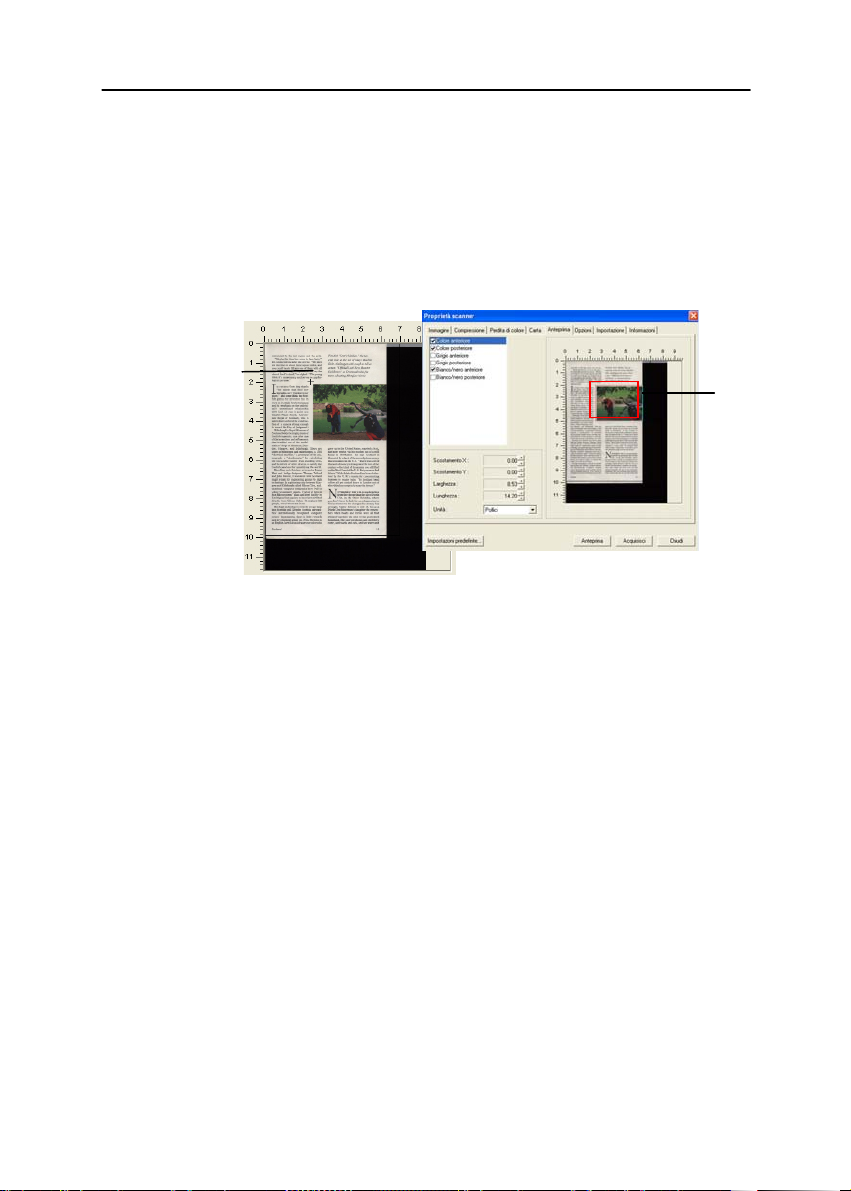

1. Cliccare la linguetta di previsione per visualizzare la
finestra di previsione. Una scatola rettangolare nera
sembra indicare che il vostro formato massimo di
esplorazione sia stato appena selezionato .

La scatola di

selezione

dell'immagine

L'immagine
selezionata

Una scatola
rettangolare
nera

2. Cliccare il tasto di previsione per osservare l'intera
immagine nella risoluzione bassa potare correttamente la
vostra zona relativa di esplorazione

L'immagine
di previsione

Il tasto di
previsione

3. tipo di immagine 1.Selezionare dalla scatola di selezione di
immagine. L'immagine selezionata comparirà nel colore
evidenziato. (Per esempio, colore anteriore)

4-33

4. Posto il vostro cursore sulla finestra di previsione muovere
il vostro tasto del mouse di sinistra. Un segno trasversale
comparirà come illustrato. Generare il vostro formato
relativo di esplorazione diagonalmente trascinando il tasto
del mouse di sinistra al vostro formato preferibile. La zona
selezionata comparirà in una scatola rossa come illustrata.

Un segno

trasversale

La zona

5. 1.Check l'immagine di B&W dalla scatola della selezione di
immagine per esplorare l'intero documento.

6.

7. 6.Cliccare il tasto d'esplorazione all'esame di inizio
documento in due tipi e formati di immagine. (Vedere il
risultato dentro di sotto) .)

elativa

4-34

Manuale Introduttivo

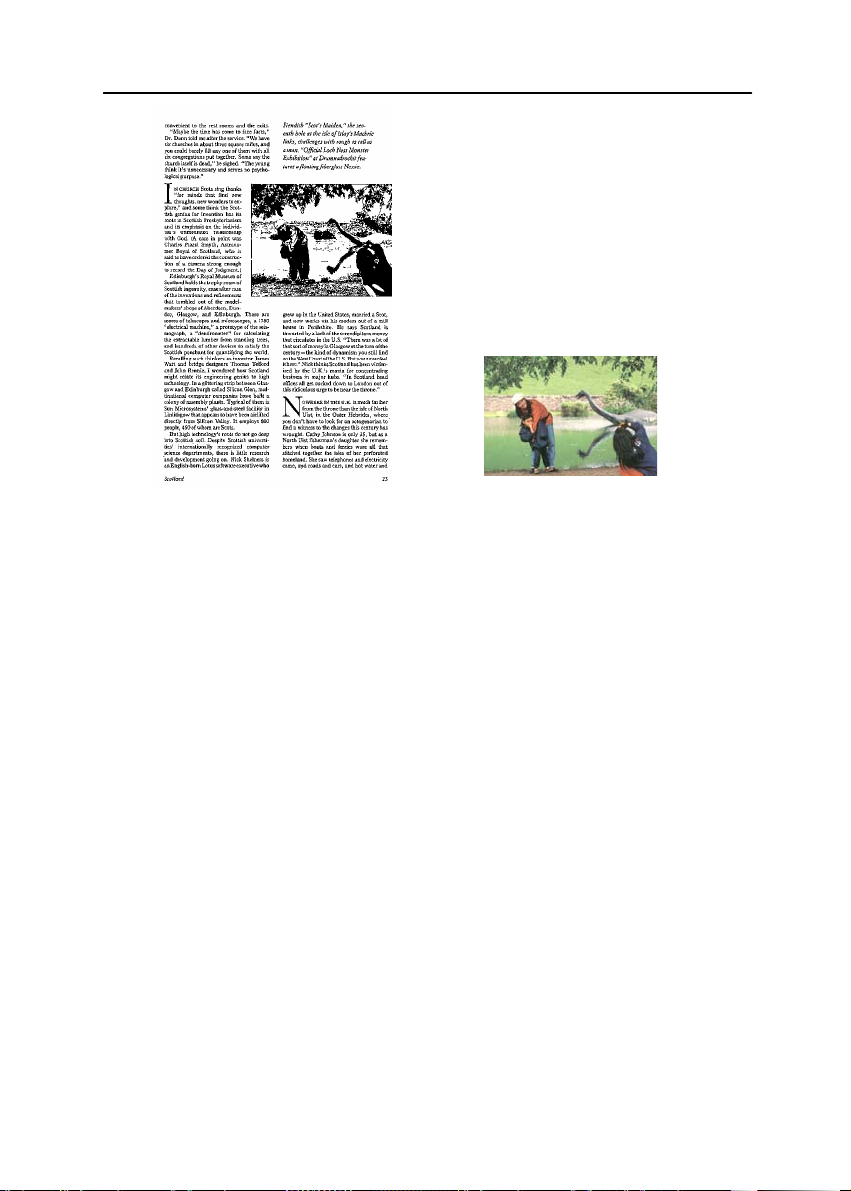

L'intero documento in B&W La zona relativa a colori

4-35

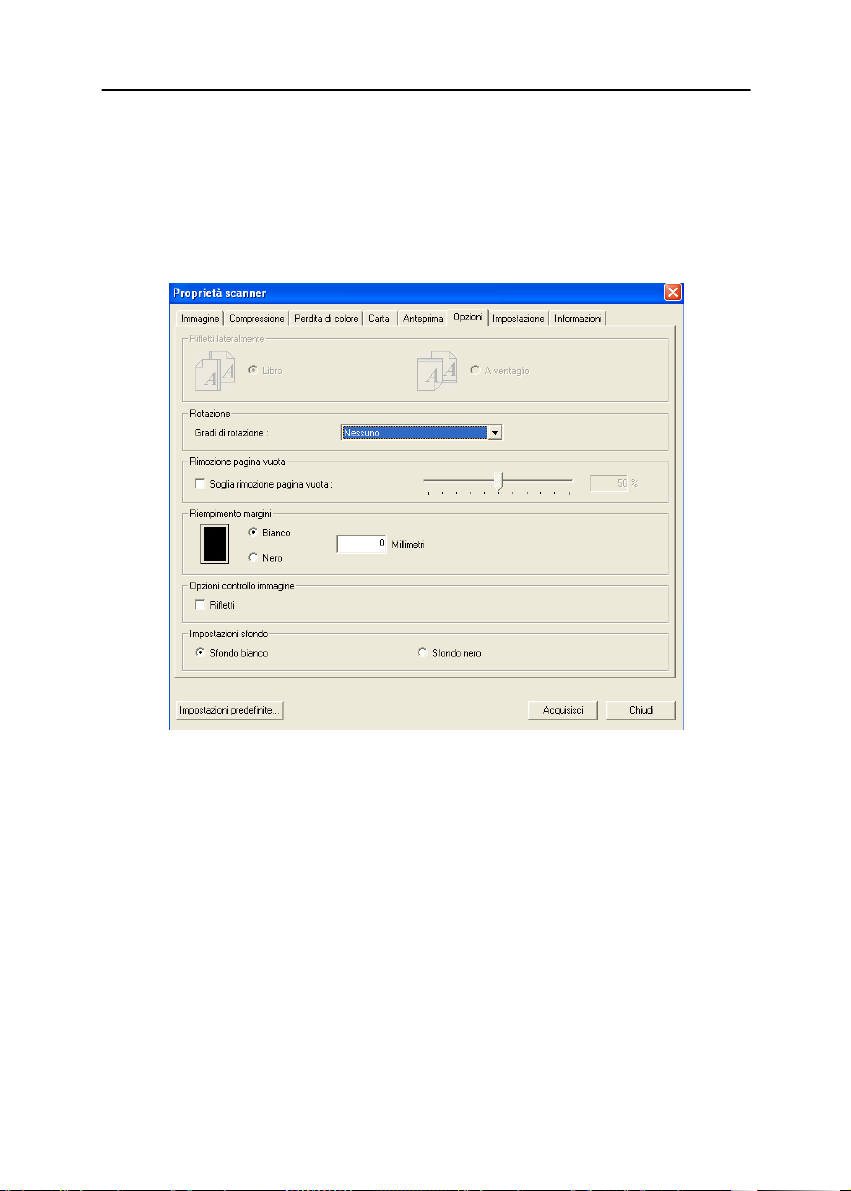

4.6 Scheda Opzioni

La scheda Opzioni consente di configurare le seguenti

impostazioni aggiuntive di elaborazione dell'immagine.

Scheda Opzioni

4-36

Rifletti

lateralmente

Manuale Introduttivo

Questa opzione consente di
selezionare l'orientamento con cui i
documenti a due facciate vengono
alimentati, e se è selezionata
l'opzione “a ventaglio”, l'immagine
del lato inverso viene ruotata di
180°.

Questa opzione si applica a
documenti a doppia facciata
visualizzati in verticale (l'altezza è più
lunga della larghezza) ma che
talvolta vengono alimentati nello
scanner in orizzontale (la larghezza è
più lunga dell'altezza), e viceversa.
In questo caso, l'immagine del lato
riflesso deve essere ruotato ancora di
180°.

Selezionare: Libro, A ventaglio.
Se è selezionata l'opzione "Libro",

l'immagine del lato riflesso non viene
ruotata.

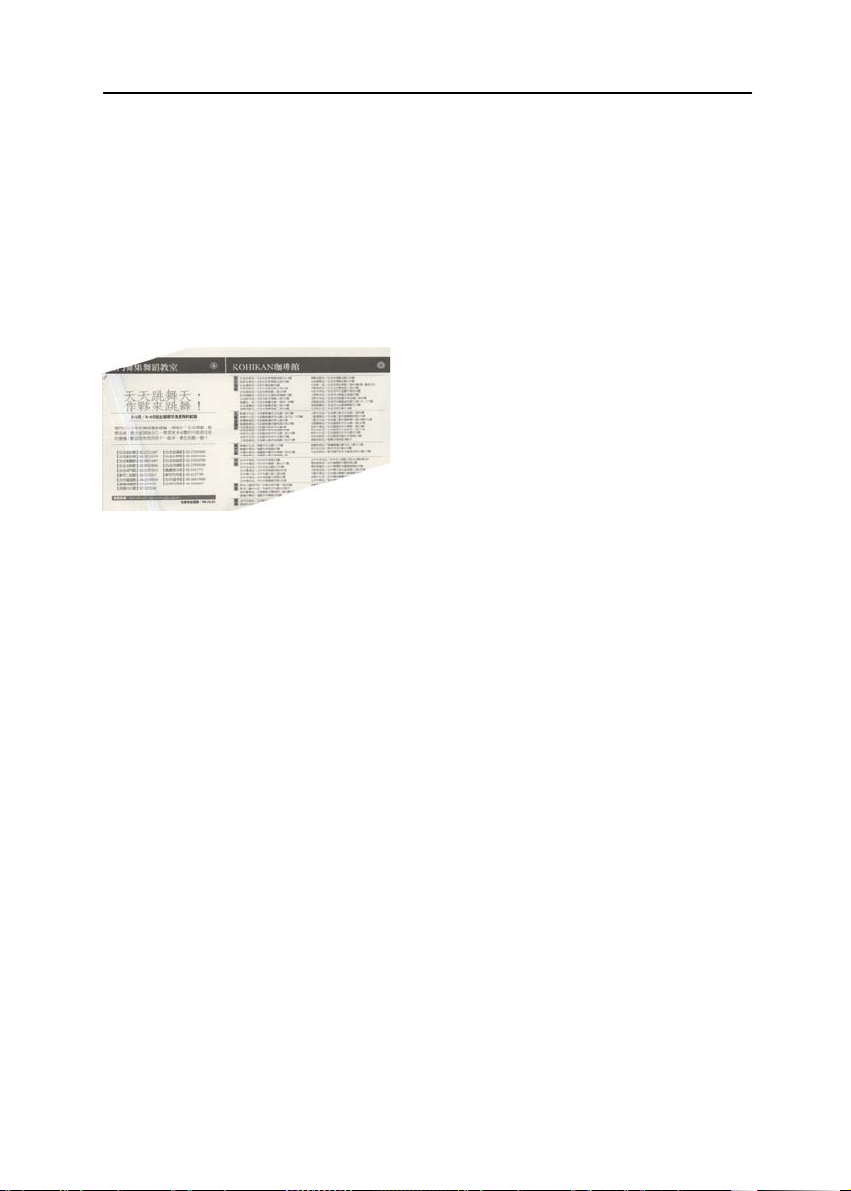

La figura seguente mostra l'orientamento del documento che
dovrebbe essere visto in verticale, ma che viene alimentato in
orizzontale nello scanner.

4-37

Ruota

immagine

Scegliere l'angolo di rotazione dall'elenco a
discesa se si desidera ruotare l'immagine
acquisita.

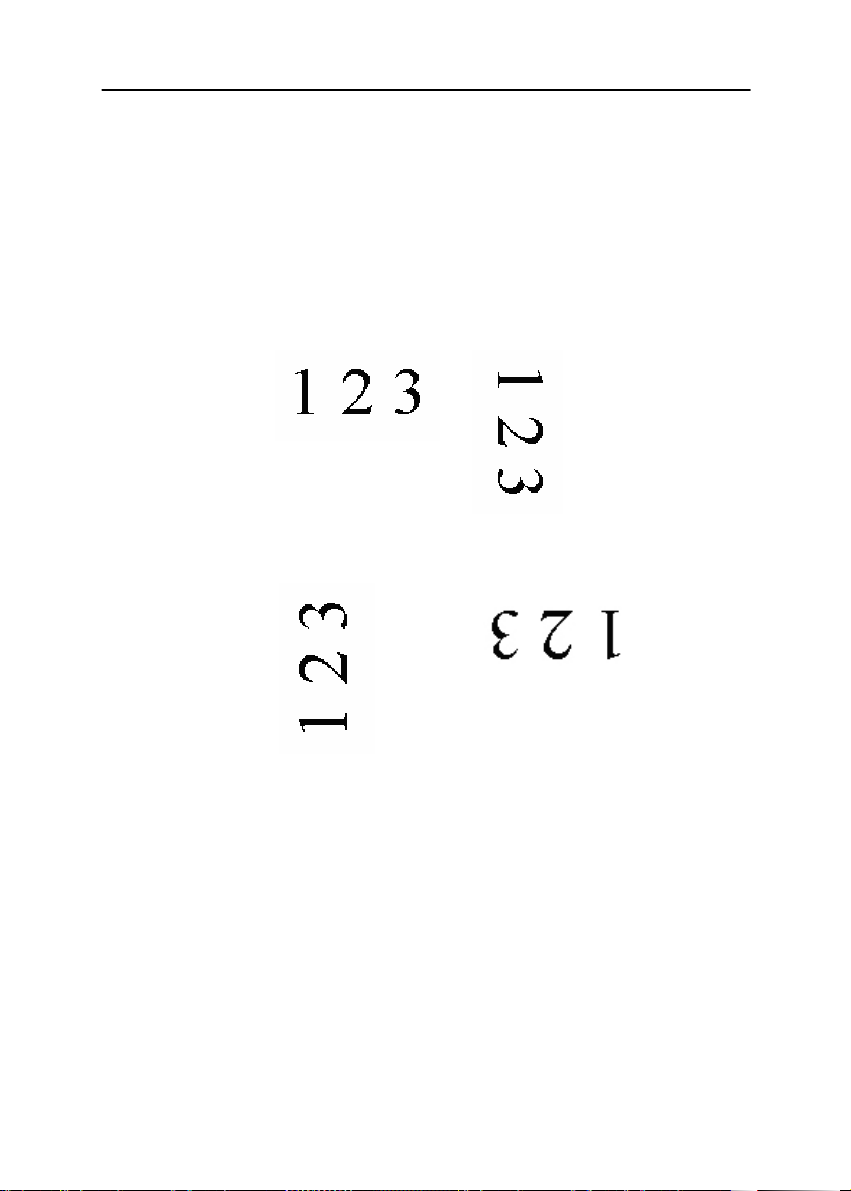

Selezionare: Nessuno, 90 gradi in senso
orario, 90 gradi in senso antiorario, 180
gradi.

Originale

Rotazione di 90°
in senso orario

Rimozione

pagina
vuota

Rotazione di
90° in senso

antiorario

Selezionare l'opzione se si desidera rimuovere
la pagina vuota e spostare il cursore a sinistra
o a destra fino alla soglia desiderata.

Rotazione di 180°

4-38

Riempimen

to margini

Manuale Introduttivo

Selezionare Bianco o Nero se si desidera
aggiungere un margine bianco o nero al
bordo dell'immagine acquisita. Immettere il
valore compreso tra 0 e 5 mm. Il valore
predefinito è 0.

Originale

Riempimento margini: 5mm
(nero)

4-39

Opzioni

controllo
immagine

Selezionare la casella Rifletti se si
desidera riflettere come in uno specchio
l'immagine acquisita.

Originale

Effetto di Rifletti

4-40

Impostazioni
sfondo

Manuale Introduttivo

Questa opzione consente di impostare lo
sfondo dell'acquisizione. Selezionare:
Sfondo bianco, Sfondo nero.

*Questa opzione varia sulla base del tipo
di scanner ed è disponibile per la pagina
anteriore solo nell'alimentatore
automatico ADF e nel ritaglio automatico.

Sfondo bianco

Sfondo nero
Sfondo nero

4-41

4.7 Scheda Impostazione

La scheda Impostazione consente di configurare le seguenti
impostazioni:

Controllo
risparmio
energetico

Mostra
andamento
acquisizione

Scheda Impostazione

Selezionare la casella Attiva risparmio
energetico e spostare il cursore a

destra per impostare la quantità di
tempo necessaria per avviare il risparmio
energetico a trascorrere dall'ultima
azione. L'intervallo è da 1 a 720 minuti.
Il valore predefinito è 15 minuti.
Selezionare per visualizzare una barra di
andamento dell'acquisizione durante il
processo.

4-42

Mostra
messaggio di
avviso

Manuale Introduttivo

Selezionare per visualizzare messaggi
di avviso come ad esempio “Quantità
cuscinetto ADF supera 50.000
acquisizioni (il numero varia a seconda
del tipo di scanner). Sostituire il
Cuscinetto ADF e azzerare il numero
Quantità cuscinetto".

Salva
impostazioni
alla chiusura

Selezionare questa opzione per salvare
le proprietà dello scanner dopo aver
chiuso la finestra. Alla prossima
apertura della finestra Proprietà
scanner, vengono mostrate le
impostazioni salvate.

4-43

4.8 Scheda Informazioni

La scheda Informazioni visualizza le seguenti informazioni di
sistema e scanner.

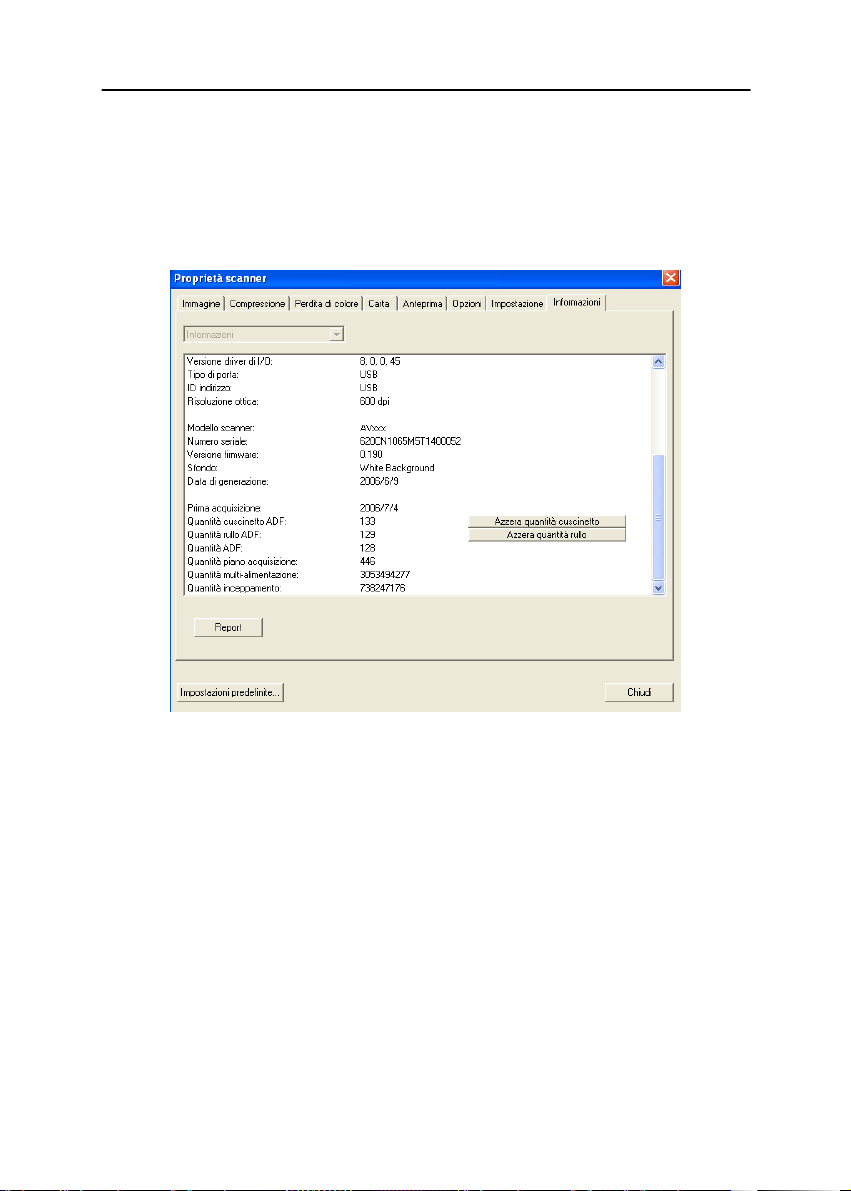

Scheda Informazioni

Pulsante "Report":

Se si incontra un messaggio di errore qualsiasi mentre si
utilizza lo scanner, fare clic sul pulsante Report. Viene generato
un file report.txt (C:\AVxxx). Inviare questo file al centro
assistenza più vicino per la risoluzione del problema.

4-44

Manuale Introduttivo

Pulsante “Azzera quantità cuscinetto” 」:
Dopo aver acquisito circa 50.000 pagine (il numero varia a

seconda del tipo di scanner) con l'alimentatore automatico ADF,
il suo cuscinetto potrebbe essere usurato e potrebbero
verificarsi problemi nell'alimentazione dei documento. In questo
caso, è vivamente consigliato sostituire il cuscinetto con uno
nuovo (vedere il manuale per la corretta procedura di
sostituzione). Per ordinare il cuscinetto ADF, rivolgersi al
rivenditore più vicino. Dopo aver sostituito il cuscinetto ADF,
fare clic sul pulsante “Azzera quantità cuscinetto” per
azzerare il conteggio delle acquisizioni.

Pulsante “Azzera quantità rullo” 」:

Dopo aver acquisito circa 200,000 pagine (il numero varia a
seconda del tipo di scanner) con l'alimentatore automatico ADF,
il suo rullo potrebbe essere usurato e potrebbero verificarsi
problemi nell'alimentazione dei documento. In questo caso, è
vivamente consigliato sostituire il rullo con uno nuovo (è
opportuno tenere presente che la sostituzione del rullo può
essere eseguita solo da un centro assistenza autorizzato).
Dopo aver sostituito il rullo ADF, fare clic sul pulsante “Azzera

quantità rullo” per azzerare il conteggio delle acquisizioni.

Nota:

La durata e la procedura di sostituzione variano a seconda del
tipo di scanner. Rivolgersi al rivenditore più vicino per ulteriori
dettagli.

4-45

Manuale Introduttivo

5. Uso dei Pulsanti
Scansione

L’immagine seguente visualizza i 3 pulsanti e 1 schermo
funzione dello scanner.

Interruttore di
accensione

Pulsante Annulla

Pulsante Scansione

Schermo Funzione

5-1

Pulsante Seleziona
Funzione

5.1 Installazione di Button Manager

Per utilizzare i tasti presenti sullo scanner è necessario
installare il programma Button Manager. Per assicurarsi che
Button Manager funzioni correttamente, installare Button
Manager PRIMA di installare il driver dello scanner.

L'installazione di Button Manager è semplice. Inserire il CD
fornito in dotazione nell'unità CD- R OM e seguire le istruzioni
visualizzate per completare l'installazione.

Button Manager rappresenta un semplice modo per acquisire i
documenti e quindi collegare le immagini acquisite
all'applicazione software designata. Tutto ciò può essere fatto
con un semplice tocco del tasto sullo scanner. Prima di
acquisire i documenti, tuttavia, si consiglia di controllare le
configurazioni dei tasti per assicurarsi che sia selezionato il
formato file corretto e la giusta applicazione di destinazione.

5-2

Manuale Introduttivo

5.2 Verificare delle configurazioni dei tasti prima

dell'acquisizione

1. Una volta installati correttamente Button Manager e il

driver dello scanner, nell'area di notifica di Windows,
nell'angolo inferiore destro della schermo del computer,
viene visualizzato il Pannello tasti.

Mostra il modello dello scanner

Icona della

funzione

(il numero di
icone delle
funzioni varia a
seconda del tipo
di scanner).

Icona dei

pulsanti

Pannello tasti

2. Il Pannello tasti mostra i primi cinque tasti di acquisizione.

Fare clic con il pulsante destro del mouse sulla funzione
che si desidera verificare. Viene visualizzata la finestra
Proprietà tasto .

5-3

Numero e nome
del tasto.

Formato file
dell'immagine
acquisita. (Le

opzioni variano a
seconda del tipo
di scanner.)

Per selezionare
opzioni o
impostazioni.

Impostazioni di
acquisizione
del tasto
selezionato.

Applicazione di
destinazione
(l'applicazione che
viene aperta una
volta terminata
l'acquisizione).

L'impostazione predefinita risulta evidenziata. Se si
desidera modificare l'impostazione, utilizzare questa finestra
pere reimpostare la configurazione di formato file,
applicazione di destinazione o altre impostazioni di
acquisizione. Vedere “Configurazione del tasto” nella
sezione successiva per reimpostare la configurazione.

3. Premere il pulsante OK per chiudere la finestra.

5-4

Manuale Introduttivo

5.3 Impostazioni predefinite dei tasti

Lo scanner viene venduto con le impostazioni dei tasti
preconfigurate per le attività di acquisizione di base, quali ad
esempio acquisisci in cartella, acquisisci in email e acquisisci in
stampante. Nella tabella seguente sono riportate le
impostazioni predefinite di fabbrica: Ogni impostazione può
essere modificata dall'utente.

Numero
tasto

1 Archive Cartella Bianco e nero a 200 dpi,

2 E-mail Microsoft Outlook

3 Print Stampante Bianco e nero 300 dpi,

4 Paint Microsoft Paint A colori a 100 dpi, A4,

5 Adobe

6 Adobe

7 Adobe

8 Adobe

9 Scan Roxio PhotoSuite A colori a 100 dpi, A4,

Nome Applicazione di

destinazione

Express

Adobe Acrobat/
PDF
(B&W)

PDF
(Gray)

PDF
(Color)

PDF
(OCR)

Adobe Reader

Adobe Acrobat/

Adobe Reader

Adobe Acrobat/

Adobe Reader

Adobe Acrobat/

Adobe Reader

Impostazioni di
acquisizione
preimpostate

A4, PDF
Grigio a 200 dpi, A4, PDF

A4

BMP
Bianco e nero a 200 dpi,
A4, PDF

Grigio a 200 dpi, A4, PDF

colori a 200 dpi, A4, PDF

Bianco e nero a 200 dpi,
A4, PDF

JPEG

5-5

Nota:

1. La scelta dei formati di file e delle applicazioni di

destinazione variano a seconda del tipo di
scanner.Pertanto il pannello tasti e le impostazioni
predefinite possono variare da quelle sopra.

2. Per utilizzare in modo preciso le impostazioni predefinite, è
necessario installare le applicazioni software necessarie,
quali Roxio PhotoSuite o Adobe Acrobat Reader, Adobe
Acrobat prima di installare il driver dello scanner.

5-6

Manuale Introduttivo

5.4 Acquisizione mediante la pressione di un tasto

1. Regolare la guida del foglio sulla larghezza del foglio e

caricare il documento con la parte superiore
nell'alimentatore automatico dei documenti.

2. Controllare il numero sulla schermata dei LED per

assicurarsi che si stiano selezionando le impostazioni di
acquisizione corrette e la giusta applicazione di
destinazione. Se ad esempio si desidera acquisire con il
tasto n. 4, il quale apre Roxio PhotoSuite e visualizza
l'immagine acquisizione nella finestra principale di Roxio
PhotoSuite, la schermata del LED deve visualizzare il
numero 4.

Premere il tasto Scan dello scanner.

3. Una volta terminata l'acquisizione, viene avviato Roxio

PhotoSuite e viene visualizzata l'immagine acquisita nella
finestra principale di Roxio PhotoSuite (vedere figura).

Nota:

Per informazioni dettagliate su come utilizzare Button Manager,
vedere il manuale dell'utente memorizzato all'interno del CD
fornito in dotazione.

5-7

Manuale Introduttivo

6. Mantenimento

6.1 Pulizia dell’ADF

Il vostro scanner é progettato in modo da non necessitare
manutenzione. Tuttavia, é necessario che ne eseguiate la
pulizia periodica per ottenere un rendimento ed una qualità
delle immagini ottimale.

Le componenti dello scanner potrebbero infatti venire
sporcate da inchiostro, toner o strati di carta. Perciò é
necessario che puliate spesso lo scanner qualora:

1. I documenti non possano essere caricati facilmente;

2. Vogliate caricate più documenti allo stesso tempo.

Procedure di pulizia

1) Prendere un panno pulito privo di filaccia e imbibirlo con

dell'alcol isopropilico (95%).

2) Premere il pulsante di rilascio dell'alimentatore ADF che si

trova sopra l'unità. Aprire con delicatezza il coperchio
anteriore alla sinistra. Strofinare il rullo di alimentazione con
il panno da lato a lato. Ruotare il rullo in avanti con le dita e
ripetere la procedura di pulizia precedente fino a pulire tutto
il rullo.

3) Strofinare il Cuscinetto ADF e il rullo.

4) Chiudere il coperchio anteriore dello scanner. Lo scanner è

ora pronto all'uso.

6-1

Pulsante di
rilascio
dell'alimentat
ore ADF

Coperchio
anteriore

Modulo
cuscinetto
ADF

ARullo DF

Cuscinetto
ADF

Rullo ADF

6-2

6.2 Pulitura del vetro

1. Premere il tasto di schiarimento dell'inceppamento della

carta. Aprire il portello anteriore di sinistra

2. Prendere un panno pulito privo di filaccia e imbibirlo con

dell'alcol isopropilico (95%).

3. Pulire la zona di vetro e color bianca come illustrata dentro

e di sotto spostando il tampone da lato a lato e spazzare
via la polvere o la sporcizia.

Tasto di
schiariment
o
dell'inceppa
mento della
carta

Vetro e la
zona
bianca

6-4

Manuale Introduttivo

6.3 Sostituire il modulo staccabile del pad dell’ADF

Dopo avere scansionato circa 20.000 pagine utilizzando l’ADF,
la molla del pad può risultare usurata e ciò può creare problemi
nell’alimentazione dei documenti. In questo caso si raccomanda
vivamente di sostituire il vecchio modulo del pad con uno
nuovo. Per le informazioni relative a come ordinare il modulo
del pad, si prega di rivolgersi al proprio rappresentante locale.
Seguire la procedura qui indicata per effettuare la sostituzione.

Procedura di smontaggio

1. Con il pollice sinistro, tirare il pulsante di Annullamento
inceppamento che si trova sopra l'alimentatore automatico
ADF.

2. Aprire con delicatezza il coperchio anteriore
dell'alimentatore automatico a sinistra.

3. Con il pollice destro, premere il modulo cuscinetto
dell'alimentatore ADF verso destra (come illustrato in
figura) e rimuoverlo.

Pulsante di
Annullamento
inceppamento

Alimentatore

automatico ADF

unit

Modulo cuscinetto
dell'alimentatore ADF

Procedura di montaggio

1. Individuare la posizione del cuscinetto dell'alimentatore

ADF (sotto il pulsante di Annullamento inceppament o).

2. Inserirlo nei fori fino a farlo scattare in posizione.

6-5

Manuale Introduttivo

7. Risoluzione di problemi

7.1 Inceppamento della carta nell’AD

In caso di inceppamento, seguite le procedure illustrate sotto.

1. Spegnete lo scanner.

Premete il pulsante a sinistra sullo scanner.

2. La copertura dell’ADF si alzerà un poco.

3. Aprite la copertura completamente, girandola sul cardine.

4. Estraete con attenzione la carta dall’ADF.

Pulsante
apertura ADF

7-1

Documento

7-2

Manuale Introduttivo

7.2 Domande e risposte

Domanda: La carta si inceppa durante la scansione.
Risposta: 1) Aprite la porta anteriore dello scanner.

2) Estraete la carta inceppata con attenzione.

3) Chiudete la porta dello scanner.

Domanda: Sono stati inseriti diversi fogli allo stesso tempo

nello scanner.

Risposta: 1) Aprite la porta anteriore dello scanner.

2) Rimuovete i fogli.

3) Chiudete la porta.

4) Appiattite gli angoli e i bordi dei fogli. Staccate
i fogli prima di reinserirli.

5) Controllate le condizioni del rullo di
alimentazione. Se necessario.

Domanda: La carta si sposta durante la scansione.
Risposta: 1) Utilizzate le guide di scorrimento per

mantenere dritto il passaggio della carta.

2) Controllate le condizioni del rullo di
alimentazione. Se necessario.

Domanda: Perché l’immagine scandita é sempre troppo

scura?

Risposta: 1) Modificate l’impostazione della Gamma su 1.8

per il monitor e, quando stampate, su 2.2 per la
stampante.

2) Utilizzate l’impostazione della Luminosità
nell’interfaccia utente del driver TWAIN per avere
un’immagine più chiara.

7-3

7.3 Assistenza Tecnica

L’assistenza tecnica per gli scanner Avision é fornita dal Centro
di Assistenza Tecnica Avision ( Avision Technical Assistance
Center - ATAC). Prima di contattare l’ATAC, vi preghiamo di
preparare le seguenti informazioni.

• Numero di serie e di revisione dello scanner (posti sul

fondo dello scanner);

• Configurazione hardware (per esempio il tipo di CPU, le

dimensioni della RAM, lo spazio libero su disco, la scheda
dello schermo, la scheda di interfaccia...);

• Il nome e la versione del vostro software di scansione;

• Il numero di versione del driver dello scanner.

Vi preghiamo di contattarci a questi recapiti:

Stati Uniti e Canada: Avision Labs., Inc.

Indirizzo: 6815 Mowry Ave.

Newark,CA 94560 USA
Numero di telefono: 510-739-2360
Numero di fax: [phone]
Sito Internet: http://www.avision.com
Posta elettronica: [email protected]

Altre aree: Avision Inc.

Indirizzo No.20, Creation Road I, Science-Based

Industrial Park, Hsinchu, Taiwan,

R.O.C.
Numero di telefono: 886-3-5782388
Numero di fax: [phone]
Sito Internet: http://www.avision.com

Posta elettronica: [email protected]

7-4

Manuale Introduttivo

8. Dati tecnici

Tutti i dati tecnici possono essere soggetti a modifica senza
alcun preavviso.

I seguenti oggetti non devono essere introdotti nell’ADF:

• Carta con graffette o puntine;

• Carta con inchiostro non totalmente asciutto;

• Carta con spessore inuguale, come le buste da lettera;

• Carta con pieghe, arricciamenti o strappi;

• Carta da lucido;

• Carta plastificata;

• Carta carbone;

• Carta più sottile di 3.5" o più spessa di 8.5";

• Altri oggetti come stoffe, metallo o pellicole OHP;

• Carta dentellata;

• Carta di forma irregolare (non rettangolare);

• Carta ultrasottile.

8-1

Model Number： FT-0604H
Tipo di scanner A colori, 1 passata,

Da tavolo con ADF incorporato

Risoluzione ottica 600 * 600 dpi
Modalità di scansione Bianco/nero

Grigio
A colori

Fonte luminosa Lampada con catodo fluorescente

freddo

Capacità ADF 100 pagine
Driver forniti in bundle TWAIN
Interfaccia USB 2.0
Alimentazione 24Vdc, 2.0A
Consumo energetico <38.4 watts (operation)
<20.4 watts (standby)
Umidità Da 20% a 80%
Temperatura (acceso) Da 10°C a 35°C
Dimensioni 420 x 250 x 216 mm

(Largh.xProf.xAlt.)

Peso Circa 9.9 kgs

8-2

Indice

A colori..................... 4-6

Area di acquisizione 4-24
Azzera quantità

cuscinetto............... 4-37

Azzera quantità rullo .. 4-
37

Bianco/nero.................4-6

Binarizzazione

Soglia dinamica,

Elaborazione fissa ...4-7

Contrasto.................. 4-9

G4............................4-14

Grigio .........................4-6

impostazioni predefinite

................................. 4-3

Impostazioni sfondo.... 4-33

Invertito................. 4-11

JPEG......................... 4-14

Livello sfondo ......... 4-18

Luminosità................ 4-9

Perdita di colore

Manuale Introduttivo

Rimuovi rosso, Rimuovi
verde, Rimuovi blu 4-16

Raddrizzamento ..... 4-24

Riempimento margini..4-

31

Rifletti....................... 4-32

Rifletti lateralmente .... 4-29

Rilevamento lunghezza

ulteriore.................... 4-25

Rilevamento multi-

alimentazione......... 4-25

Rimozione pagina vuota

...............................

Risoluzione............. 4-10

Risparmio energetico.. 4-
34

Ritaglio

Automatico, Fisso al
trasporto, Rilevamento

fine pagina........... 4-21

Ruota immagine ......

Soglia filtro............. 4-18

SovraAcquisizione .. 4-25

P/N 250-0561-E V1

4-30

4-30

a
