Fit the TV Mounting Plate

Tools Recommended

Stud Finder

de madera

Ø8mm (5/16”)

Masoneria

Ø3mm (1/8”)

Madera

Installer la plaque de montage
du téléviseur

Fije La Placa De Montaje De TV

Fit the Wall Bracket

Fixer l'applique murale

Fije el Soporte de Pared

Connect the TV

Connecter le téléviseur

Conecte la TV

Assembly Overview

Vue d'ensemble de l'assemblage

Ensambladura General

Trouve latte

Detector de vigas

Masonry

Maҫonnerie

Outils recommandés

Herramientas recomendadas

Wood

Bois

Index

Index

Índice

Conectando la TV

Measure the TV fixing holes Width and Height

Mesurer la profondeur et la taille des trous de fixation

1

Mida los orificios de su TV, lo ancho y lo alto

Preparing the TV Mounting Plate

Préparation de la plaque de montage du téléviseur

2

Preparando La Placa De Montaje De TV

Fitting the TV Mounting Plate

Installation de la plaque de montage du téléviseur

3

Fijando La Placa De Montaje De TV

Fitting the Wall Bracket

Installer l'applique murale

4

Fijando la Placa a la Pared

Connecting the TV

Connecter le téléviseur

5

Retain all packaging in case the bracket needs to be returned.
Contents may vary from photography/ Illustrations.
You will not need all these parts, so expect there to be some left over depending upon the
specification of your TV.
This product is intended for indoor use only. Use of this product outdoors could lead to
failure and personal injury.
It is the responsibility of the installer to ensure that the mounting wall is of a suitable
standard and void of any services (eg gas, electricity, water etc).
AVF accept no responsibility for any damage or loss caused by installing this product in a
sub standard wall.

Conserver les emballages si l'applique a besoin d'être ramenée.
Les contenus peuvent varier de la photographie/illustrations.
Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des
pièces selon les caractéristiques de votre téléviseur.
Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera
des défaillances et de possibles accidents.
Il est de la responsabilité de l'installateur de s'assurer que les murs soient aux critères
requis et vides de tout câblage (ex : gaz, électricité, eau etc.…)
AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par
l'installation du produit dans un mur en deçà de ces critères.

Conserve todos los envasados en caso de que el soporte tenga que ser devuelto.
El contenido puede variar de la fotografía / ilustración.
No necesitará todas estas partes, espere que sobren algunas según las especificaciones
de su TV.
Este producto está diseñado para el uso en el interior solamente. El uso de este
producto en el exterior podría llevar al fracaso y lesiones personales.
Es la responsabilidad del instalador de asegurarse de que la pared de montaje es de un
nivel adecuado y carece de todo los servicios (gas, electricidad, agua, etc.).
AVF no acepta ninguna responsabilidad por cualquier daño o pérdida causada por la
instalación de este producto en una pared inadecuada.

Boxed Parts

M4

16mm

M4

25mm

Pièces empaquetées

Piezas en la Caja

M5

C

x3

16mm

F

x3

G

A

x3

4mm

H

x1

B

TV Screws, Reducers and Spacers

Vis TV, réducteurs et séparateurs

Tornillos, Reductores y Espaciadores para TV

D1

x4

D2

x4

E1

x4

E2

x4

Measure the TV fixing holes Width and Height

Mesurer la profondeur et la taille des trous de fixation

16mm

1

Mida los orificios de su TV, lo ancho y lo alto

X 50 - 100mm

Y 50 - 100mm

TV Fixing Holes

Trous de fixation TV

Orificios de su TV
para Fijar el Soporte

If width X is greater than mm or height Y greater than mm
STOP installation now and contact the customer help line

Si la largeur X est plus large que mm et la hauteur Y plus grande que mm,
ARRÊTEZ l'installation immédiatement et contactez l'assistance client

Si la anchura X es mayor que mm o la altura de Y es mayor que mm
DETENGA la instalación inmediatamente y póngase en contacto con la línea de
ayuda al cliente

Preparing the TV Mounting Plate

Préparation de la plaque de montage du téléviseur

2

Preparando La Placa De Montaje De TV

Top

Haut

Parte Superior

100 100

C

B

100

100

100mm75mm50

Y

mm

100

50

mm

75mm

100mm

X

100

M5

x3

C

Fitting the TV Mounting Plate

For TVs with irregular / obstructed back

Pour des téléviseurs aux dos
irréguliers et non obstrués

Para TVs con la parte posterior
irregular / con obstáculos

For TVs with flat / unobstructed back

Pour des téléviseurs aux dos
plats et non obstrués

Para TVs con la parte posterior
plana / sin obstáculos

Installation de la plaque de montage du téléviseur

3

Fijando La Placa De Montaje De TV

No Spacers

Pas de séparateur

Sin espaciadores

Spacers

Séparateurs

Espaciadores

D1/D2

WARNING / AVERTISSEMENT / ADVERTENCIA

TV TV TVTV

After completing step you will have fittings left over, please keep for future reference.

Après avoir complété l'étape il vous restera des pièces d'assemblage, conservez- les.

Después de completar el paso usted tendrá conexiones sobrantes, por favor guarde
para futura referencia.

3

3

3

If required

E1/E2

Top

If required

Si nécéssaire

Si se requiere

D1

D2

M4

E1/E2

x4

B

Haut

Parte Superior

x4

D1

and / or

x4

Si nécéssaire

Si se requiere

Attach the bracket to the back of your TV using suitable screw and spacer combinations.

Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis et de
joints adaptés.

Coloque los soportes a la parte posterior de su TV usando la combinación adecuada de tornillo,
y espaciador.

D2

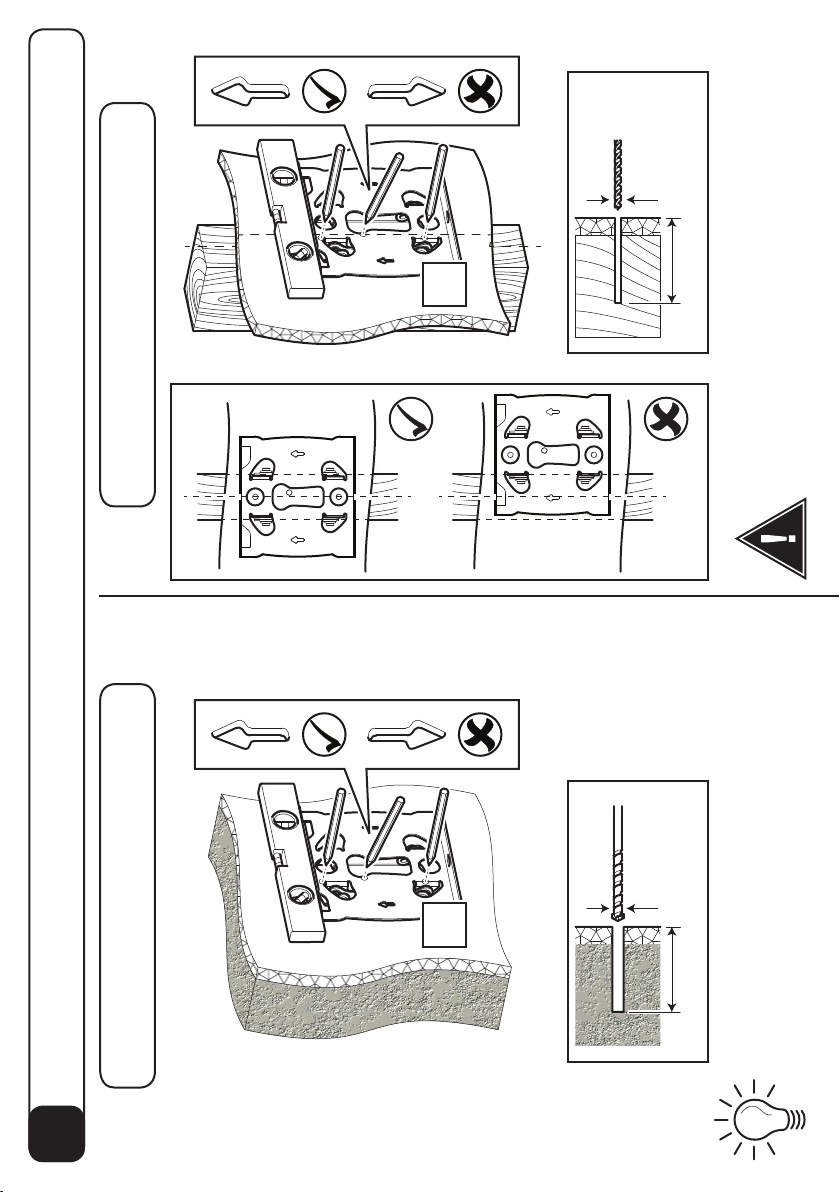

Fitting the Wall Bracket

Fijando la Placa a la Pared

Solid Wall

Wood Stud / Latte de bois / Viga de madera

Elimine el polvo del agujero

latte de bois

55mm (11/64")

3mm (1/8")

55mm (11/64")

Ensure bracket is in the centre of the wood stud

Assurez-vous que l'applique est au centre de la

Asegúrese de que el soporte está en el centro

de la viga de madera

/ Mur solide / Pared sólida

Installer l'applique murale

4

A A

8mm (5/16")

Remove Dust from Hole

Retirez la poussière du trou

F

12.5mm (

MAX

x3

F

DO NOT overtighten screws.

Tighten screws by hand only

Ne serrez pas trop les vis.

Visser à la main seulement

NO sobre apriete los tornillos.

Lubricate screw thread with soap

Lubrifiez le pas de vis avec du savon

Lubrique la rosca del tornillo con jabón

Apriete los tornillos sólo a mano

F

x3

G

x3

F

½”)

G

DO NOT overtighten screws.

Tighten screws by hand only

Ne serrez pas trop les vis.

Visser à la main seulement

NO sobre apriete los tornillos.

Lubricate screw thread with soap

Lubrifiez le pas de vis avec du savon

Lubrique la rosca del tornillo con jabón

Apriete los tornillos sólo a mano

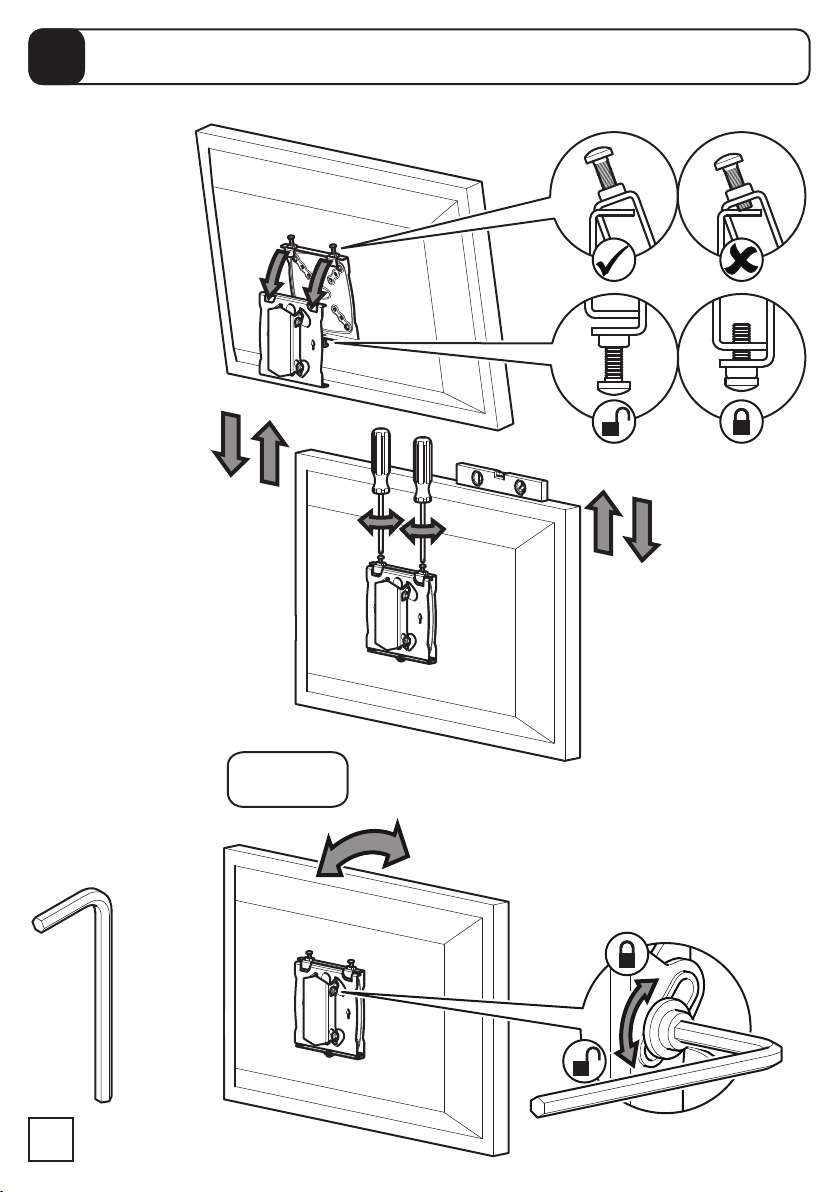

Connecting the TV

Optional

Optionnel

Opcional

TV Levelling

Nivelación de TV

Lock tilt

Connecter le téléviseur

5

Conectando la TV

Attaching and Locking

Fixer et verrouiller

Sujetando y
Asegurando

Mettre au niveau
votre téléviseur

4mm

H

x1

Vérouiller l’inclinaison

Cerradura de la función de inclinación

x4
