HDTV Satelliten-Receiver

HDTV Satellite Receiver

SXHD

Bedienungsanleitung PVR-Teil

User Manual PVR Part

Version: 21.11.2011

Page 2

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines AVANIT SXHD HDTV Satelliten-Receivers

mit PVR-Funktionalität. Diese Bedienungsanleitung erklärt Ihnen die zusätzlichen Bediendetails gegenüber

dem Gerät ohne PVR-Funktionalität.

Ihre smart electronic GmbH Industriestraße 29

78112 St. Georgen Germany

Service-Hotline: +49 (0) 7724 9478354 Telefax: +49 (0) 7724 9478333 E-Mail: [email protected] Internet: www.avanit.tv

2 AVANIT SXHD

Page 3

Inhaltsverzeichnis

1 Fernbedienung ................................................................................................ 4

2 Datenträger anschließen (optional) .............................................................. 5

3 PVR / Aufnahme ............................................................................................... 6

3.1 Wiedergabe ............................................................................................................... 6

3.1.1 Direkt-Wiedergabe .................................................................................................. 6

3.1.2 Wiedergabe mit dem Mediaplayer .................................................................... 7

3.2 Aufnahme programmieren über EPG ............................................................... 7

3.3 Timeshift (zeitversetztes Fernsehen) ................................................................ 7

4 Menü PVR ......................................................................................................... 8

4.1 Datenträger ............................................................................................................... 8

4.1.1 Anzeige ....................................................................................................................... 8

4.1.2 Datenträger formatieren ....................................................................................... 8

4.1.3 Standardpartitionen festlegen ............................................................................ 9

4.2 PVR Konfiguration ................................................................................................... 9

5 Timer ............................................................................................................... 11

AVANIT SXHD 3

Page 4

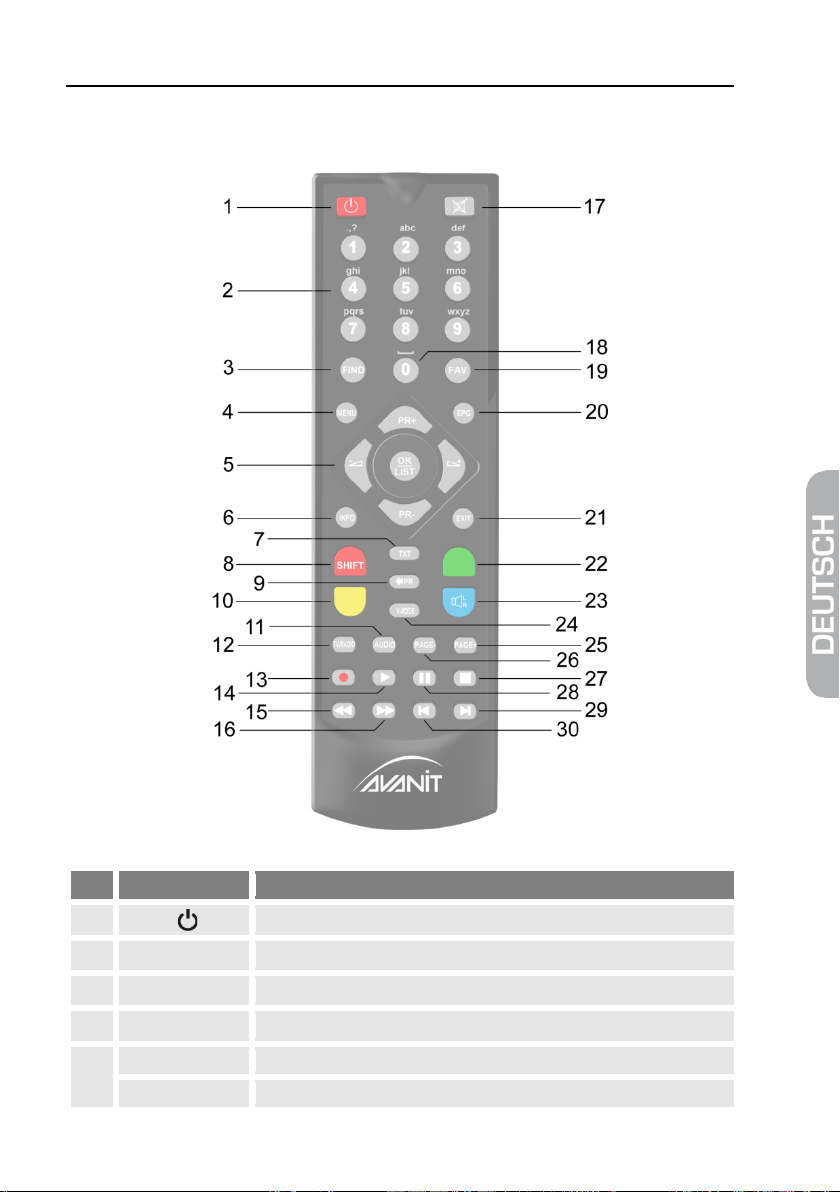

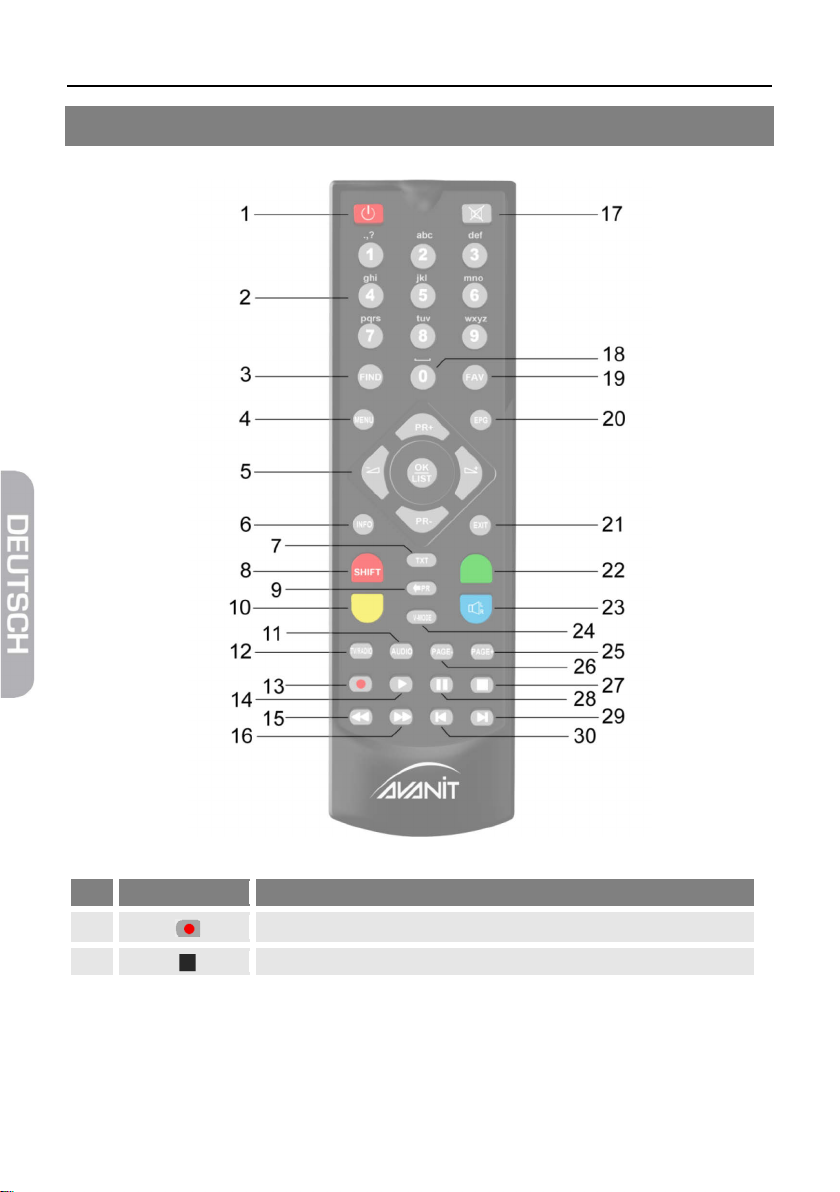

Fernbedienung

Nr.

Taste

Beschreibung

Aufnahme-Taste / Sofortaufnahme

27 Aufnahme / Wiedergabe anhalten

1 Fernbedienung

4 AVANIT SXHD

Page 5

Datenträger anschlie

ßen (optional)

2 Datenträger anschließen (optional)

 Schließen Sie an der USB-Buchse einen Datenträger (USB-Stick oder Festplatte

mit USB-Anschluss) an, um Video- und Timeshiftaufnahmen speichern zu können oder auf MPEG-, MP3-, JPG- oder andere Media-Daten-Dateien zugreifen zu können.

AVANIT SXHD 5

Page 6

PVR / Aufnahme

3 PVR / Aufnahme

Sie haben drei Möglichkeiten, den digitalen Videorekorder mit externem USBDatenträger zur Aufnahme von TV- und Radioprogrammen zu nutzen:

Schließen Sie zuerst am USB-Anschluss des SXHD einen USB-Datenträger an, und warten Sie bis dieser vom Receiver erkannt und die entsprechende Meldung angezeigt wird.

Geeignete USB-Sticks und externe Festplatten finden Sie im -



 Drücken Sie während der Wiedergabe eines Programms die Aufnahme-Taste

(Sofortaufnahme) oder

 wählen Sie im EPG-Fenster Sendungen aus und fügen Sie sie mit der grünen

Funktionstaste den Timern hinzu oder

 programmieren Sie eine Aufnahme direkt im Timer-Untermenü.

• Werden mehrere Tonspuren ausgestrahlt, dann werden bei einer Aufnahme automatisch bis zu drei Tonspuren aufgezeichnet. Bei der Wiedergabe kann dann mit der AUDIO-Taste zwischen diesen Tonspuren umgeschaltet werden.

• Der Standard-Aufnahme-Typ ist TS (Transport Stream), bei dem Videotext mit aufgenommen wird. Bei der Wiedergabe kann dieser mit der TXT-Taste aufgerufen werden.

Zubehör-Shop auf www.smart-electronic.de.

3.1 Wiedergabe

Sie haben verschiedene Möglichkeiten, eine USB-Aufnahme wiederzugeben (abzuspielen):

3.1.1 Direkt-Wiedergabe

1. Drücken Sie zweimal die SHIFT-Taste. Das Abspielen-Informationsfeld wird eingeblendet.

2. Wählen Sie mit den Tasten / PR+ und / PR- die wiederzugebende Aufnahme aus und bestätigen Sie mit OK. Die Wiedergabe beginnt.

3. Benutzen Sie die Tasten , , , und , um die Wiedergabe zu steuern.

6 AVANIT SXHD

Page 7

PVR / Aufnahme

4. Sprünge können Sie mit den Tasten / und / durchführen, wenn das Abspielen-Informationsfeld eingeblendet ist (z. B. nach dem Betätigen einer der Tasten unter 3. Sie können diese Funktion erst nutzen, nachdem nach dem Start der Wiedergabe mindestens die Zeit vergangen ist, die Sie im Abschnitt

PVR Konfig. unter Sprung eingestellt haben.

3.1.2 Wiedergabe mit dem Mediaplayer

USB-Aufnahmen können Sie auch über den Mediaplayer wiedergeben.

3.2 Aufnahme programmieren über EPG

 Drücken Sie im Fenster Single EPG die gelbe Funktionstaste und im Fenster

EPG die grüne Funktionstaste um Programm, Datum, Einschaltzeit und Dauer

der markierten Sendung in einen Timer zu übernehmen. Der Timer-Modus ist standardmäßig auf Einmal gesetzt, der Service auf Aufnahme. Sie können die Einstellungen ändern, wie im Abschnitt 5, Seite 11 beschrieben.

3.3 Timeshift (zeitversetztes Fernsehen)

Bei angeschlossenem USB-Datenträger (Festplatte, USB-Stick) können Sie das aktuell gesendete Programm anhalten und zu einem späteren Zeitpunkt an genau der gleichen Stelle wieder fortsetzen.

1. Stellen Sie sicher, dass im Untermenü PVR Konfig. (Abschnitt 4.1.3, Seite 9) Timeshift-Betrieb (1. Menüpunkt) auf Ein steht (Werkseinstellung) und verlassen Sie das Menü wieder.

2. Drücken Sie im TV-Betrieb die -Taste, um die Wiedergabe des aktuellen Fernsehprogramms anzuhalten und eine Timeshift-Aufnahme zu starten.

3. Drücken Sie die Taste (PLAY), um die Wiedergabe des Fernsehprogramms an dieser Stelle fortzusetzen.

4. Mit den Tasten und können Sie innerhalb des Fernsehprogramms zurück- und vorspulen, wie Sie es vom DVD-Player oder Videorekorder gewohnt sind. Mit den Tasten (SLOW) und (SLOW) können Sie das Fernsehprogramm in Zeitlupe abspielen.

5. Wenn Sie wieder zum aktuellen (live ausgestrahlten) Fernsehbild wechseln wollen, drücken Sie einmal die Taste .

Wenn der Timeshift-Betrieb im Untermenü PVR Konfig. auf Ein



steht, beginnt die Timeshift-Aufnahme beim ersten Einschalten des Receivers und bei jedem Kanalwechsel automatisch.

AVANIT SXHD 7

Page 8

Menü PVR

4 Menü PVR

Das Menü Aufnahme ist in drei Untermenüs gegliedert, Mediaplayer, Datenträger und PVR Konfiguration.

Der Mediaplayer wird im Kapitel 7 der Haupt-Bedienungsanleitung erklärt, die beiden anderen Untermenüs in den nächsten Abschnitten.

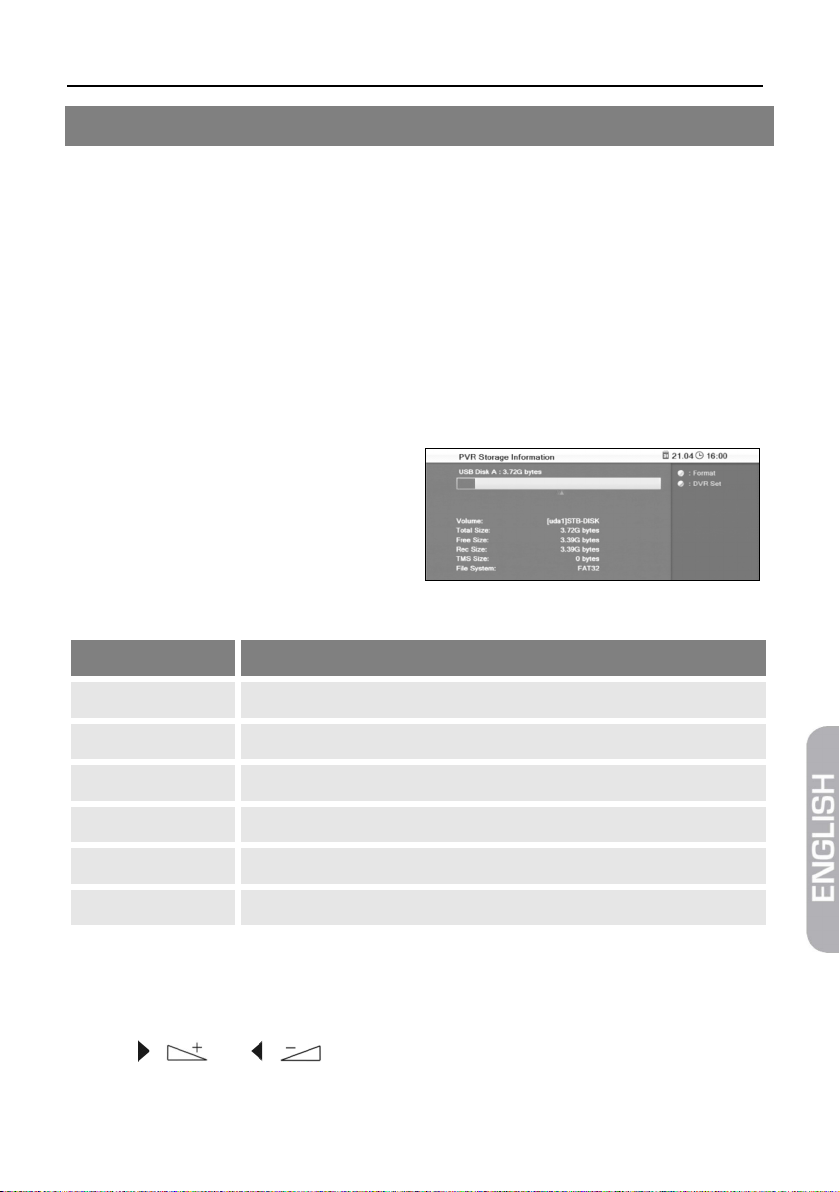

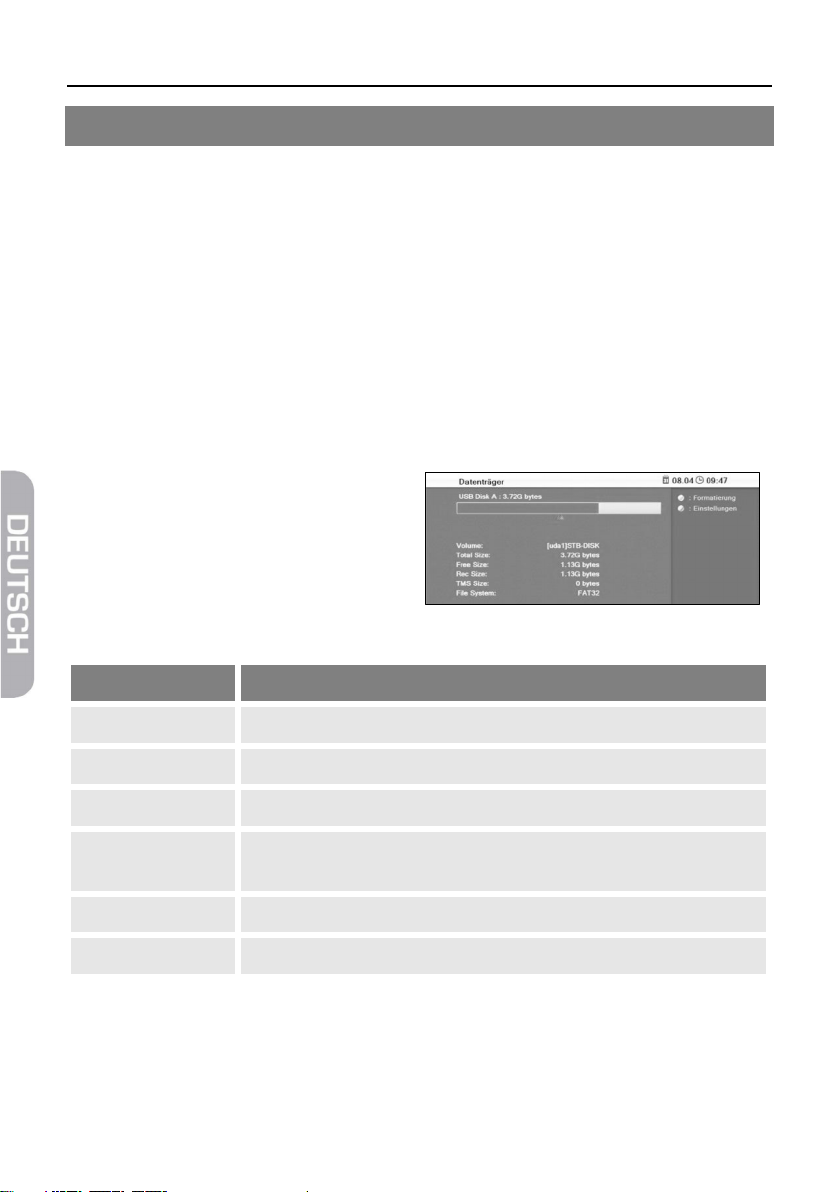

4.1 Datenträger

Im Untermenü Datenträger werden Ihnen verschiedene Eigenschaften des angeschlossenen USB-Datenträgers angezeigt. Sie haben hier die Möglichkeit, den angeschlossenen USB-Datenträger zu formatieren oder vorhandene Partitionen als Standardverzeichnisse für TV-Aufnahmen und Timeshift-Dateien festzulegen. Außerdem können Sie verschiedene Einstellungen für die Video-Aufzeichnung vornehmen.

1. Drücken Sie die Taste MENU.

2. Wählen Sie PVR - Datenträger und bestätigen Sie mit OK. Das Fenster Datenträger-Information öffnet sich.

4.1.1 Anzeige

Listeneintrag Bedeutung

Volume

Total Size: Gesamtspeicherplatz, z. B. 3.72G bytes (für einen 4GB-Stick)

Free Size: Freier Speicherplatz auf dem Datenträger (in GB)

Rec Size: Für TV-Aufnahmen und Timeshift-Dateien bereits belegter Spei-

TMS Size Für Timeshift-Betrieb verbrauchter Speicherplatz

File System Dateisystem des Datenträgers (FAT32 oder NTFS)

Name des Datenträgers [uda1]Name

cherplatz

4.1.2 Datenträger formatieren

1. Drücken Sie die gelbe Funktionstaste.

8 AVANIT SXHD

Page 9

Menü PVR

2. Wählen Sie im eingeblendeten Fenster unter Disk Mode mit den Tasten / und / das gewünschte Dateisystem. Eine Auswahl der möglichen Dateisysteme wird angezeigt (FAT32 und NTFS).

Prinzipiell ist NTFS die bessere Wahl, wird aber von älteren PCBetriebssystemen (z. B. Windows98) nicht unterstützt.

Aus Kompatibilitätsgründen empfiehlt es sich daher, das Datei-



system FAT32 zu verwenden. Unter FAT32 ist die Größe einzelner Dateien auf 4GB begrenzt. Überschreitet eine Aufnahme diese Dateigröße, wird die Datei automatisch in mehrere Teile aufgeteilt.

4.1.3 Standardpartitionen festlegen

Der Menüpunkt Einstellungen dient dazu, Standardpartitionen für TV-Aufnahmen und Timeshift-Dateien festzulegen.

1. Wählen Sie mit den Tasten / und / , sowie / PR+ und / PRden Datenträger oder die Partition aus, für den Sie die Verwendung definieren wollen.

2. Drücken Sie die blaue L/R-Taste. Ein neues Fenster DVR Set öffnet sich.

3. Wählen Sie mit den Tasten / und / , wie Sie den Datenträger benutzen wollen:

− REC & TMS: die Partition wird sowohl für Aufnahme, als auch für Timeshift be-

nutzt.

− Record: die gewählte Partition wird nur für Aufnahme benutzt.

− Timeshift: die gewählte Partition wird nur für Timeshift benutzt.

4.2 PVR Konfiguration

Ein Persönlicher Videorekorder (engl. Personal Video Recorder) ist ein Videorekorder der die Möglichkeit bietet Video- oder Audioinformationen auf einem digitalen Speichermedium (z.B. einer Festplatte) zu sichern.

 Wählen Sie Timeshift Betrieb, um mit den Tasten / und / einzu-

stellen, ob Timeshift-Aufnahmen (s. Seite 7, Zeitversetztes Fernsehen (Timeshift)) beim Drücken der -Taste automatisch beginnen soll, oder ob Timeshift deaktiviert sein soll.

AVANIT SXHD 9

Page 10

Menü PVR

 Wählen Sie Timeshift Aufnahme, um mit den Tasten / und /

einzustellen, ob die Timeshift-Aufnahmen auf dem USB-Datenträger gespeichert werden sollen, wenn Sie die Aufnahme-Taste drücken.

Bei Ein wird, wenn Sie die Aufnahme-Taste drücken, nicht nur ab diesem Zeitpunkt aufgenommen, sondern es wird auch die bisherige Timeshift-Datei zur Aufnahme hinzugefügt.



 Wählen Sie Sprung, um mit den Tasten / und / einzustellen, wie

groß bei der Wiedergabe einer Aufnahme der Sprungabstand sein soll.

 Wählen Sie PS-Aufnahme, um mit den Tasten / und / einzustel-

len, dass Aufnahmen statt im TS-Format im PS-Format gemacht werden.

PS: Program Stream (reines Programm) oder TS: Transport Stream (nimmt zusätzlich noch EPG und TXT mit auf).



 Wählen Sie Aufn. Früher starten, um mit den Tasten / und /

einzustellen, welche Zeit zwischen 1 und 5 Minuten eine Aufnahme früher beginnen soll, als dies in den Timer-Einstellungen festgelegt ist.

Bei Aus wird, wenn Sie die Aufnahme-Taste drücken, ab diesem Zeitpunkt aufgenommen. Die bisherige Timeshift-Datei wird nicht zur Aufnahme hinzugefügt („normale“ Sofortaufnahme).

Der Speicherbedarf bei Aufnahmen beträgt für SD Aufnahmen (standardauflösende Sender) ca. 40 MB pro Minute (2,5 GB / Stunde), bei HD Aufnahmen (hochauflösende Sender) ca. 120 MB pro Minute (7,0 GB / Stunde).

 Wählen Sie Aufn. Später beenden, um mit den Tasten / und /

einzustellen, welche Zeit zwischen 1 und 5 Minuten eine Aufnahme später enden soll, als dies in den Timer-Einstellungen festgelegt ist.

Bei EPG-Timer-Programmierung werden die exakten Anfangsund Endezeiten einer Sendung zur Programmierung einer Aufnahme benutzt. Dass bei verfrüht oder verspätet beginnenden



10 AVANIT SXHD

Sendungen dann Anfang oder Schluss einer Aufnahme fehlen, kann mit den Funktionen Aufn. Früher starten und Aufn. Später beenden verhindert werden.

Page 11

Timer

5 Timer

Aus

Der Timer ist deaktiviert.

Einmal

Aufnahme einer einzelnen Sendung.

Täglich

Aufnahme jeden Tag zur gleichen Zeit (z. B. jeden Tag die Tages-

Aufnahme

Die programmierte Sendung wird auf den USB-Datenträger aufge-

Kanal

Die programmierte Sendung wird auf dem Bildschirm gezeigt, jedoch

Im Untermenü Timer des Menüs System können bis zu acht verschiedene Aufnahmen (oder Programmwechsel) programmiert, bearbeitet bzw. gelöscht werden.

4. Markieren Sie im Untermenü Timer mit den Tasten / PR+ und / PR- einen Timer.

5. Drücken Sie die Taste OK, um den Timer zu öffnen.

6. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Timer-Modus.

7. Wählen Sie mit den Tasten / und / zwischen den folgenden Möglichkeiten:

Wert Bedeutung

schau)

8. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Service. Wählen Sie mit den Tasten / und / zwischen den folgenden Mög-

lichkeiten:

Wert Bedeutung

nommen.

NICHT aufgenommen.

9. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Programm und wählen Sie mit den Tasten / und / das Programm aus, das aufgenommen bzw. angezeigt werden soll.

10. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Aufnahmedatum und geben Sie mit den Zifferntasten das Datum ein.

11. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Einschaltzeit und geben Sie mit den Zifferntasten die Einschaltzeit ein.

12. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Dauer und geben Sie mit den Zifferntasten die Laufzeit (Dauer der Sendung) ein.

AVANIT SXHD 11

Page 12

Timer

In den Datums- und Zeitfeldern bewegen Sie sich von Buchsta-



13. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile PS-Aufnahme und geben Sie ein, ob eine Aufnahme im PS-Format erfolgen soll oder nicht. Nein: TS - Transport Stream (nimmt zusätzlich noch EPG und TXT mit auf) oder OK: PS - Program Stream (reines Programm).

be zu Buchstabe (von Position zu Position) mit den Tasten

/ und / .

Standardmäßig ist hier das TS-Format eingestellt. Aufnahmen



14. Markieren Sie mit den Tasten / PR+ und / PR- die Schaltfläche Speichern und bestätigen Sie mit OK (oder wählen Sie Abbruch und bestätigen mit OK, wenn Sie die Programmierung abbrechen möchten – Sie gelangen dann ins Untermenü Timer zurück).



im PS-Format sind nur in SD ter zu bearbeiten.

Sie können im EPG markierte Sendungen direkt den Timern hinzufügen. Dadurch wird die Programmierung wesentlich vereinfacht, da Sie keine Eingaben zu Programm, Datum oder Uhrzeit vornehmen müssen.

-Qualität möglich, sind aber leich-

SD = Standard Definition (engl.), Standardauflösung, HD = High Definition (engl.), hohe Auflösung

12 AVANIT SXHD

Page 13

Introduction

Dear customer, Congratulations on your purchase of a AVANIT SXHD HDTV Satelliten-Receiver in-

cluding PVR functionality. This manual explains the added operation details compared with the main manual.

Your smart electronic GmbH Industriestraße 29

78112 St. Georgen Germany

Service hotline: +49 (0) 7724 9478354 Fax: +49 (0) 7724 9478333 E-Mail: [email protected] Internet: www.avanit.tv

AVANIT SXHD 13

Page 14

Table of Contents

1 Remote Control .............................................................................................. 15

2 Connect Data Storage (Optional) ................................................................. 16

3 PVR / Recording ............................................................................................. 17

3.1 Playback ................................................................................................................... 17

3.1.1 Direct Playback ...................................................................................................... 17

3.1.2 Playback with Media Player .............................................................................. 18

3.2 Programming of Recording via EPG ............................................................... 18

3.3 Timeshift .................................................................................................................. 18

4 Menu REC ........................................................................................................ 19

4.1 PVR Storage ............................................................................................................ 19

4.1.1 Display ...................................................................................................................... 19

4.1.2 Format Data Storage ........................................................................................... 19

4.1.3 Define Default Partitions .................................................................................... 20

4.2 PVR Configuration ................................................................................................ 20

5 Timer Setting .................................................................................................. 22

14 AVANIT SXHD

Page 15

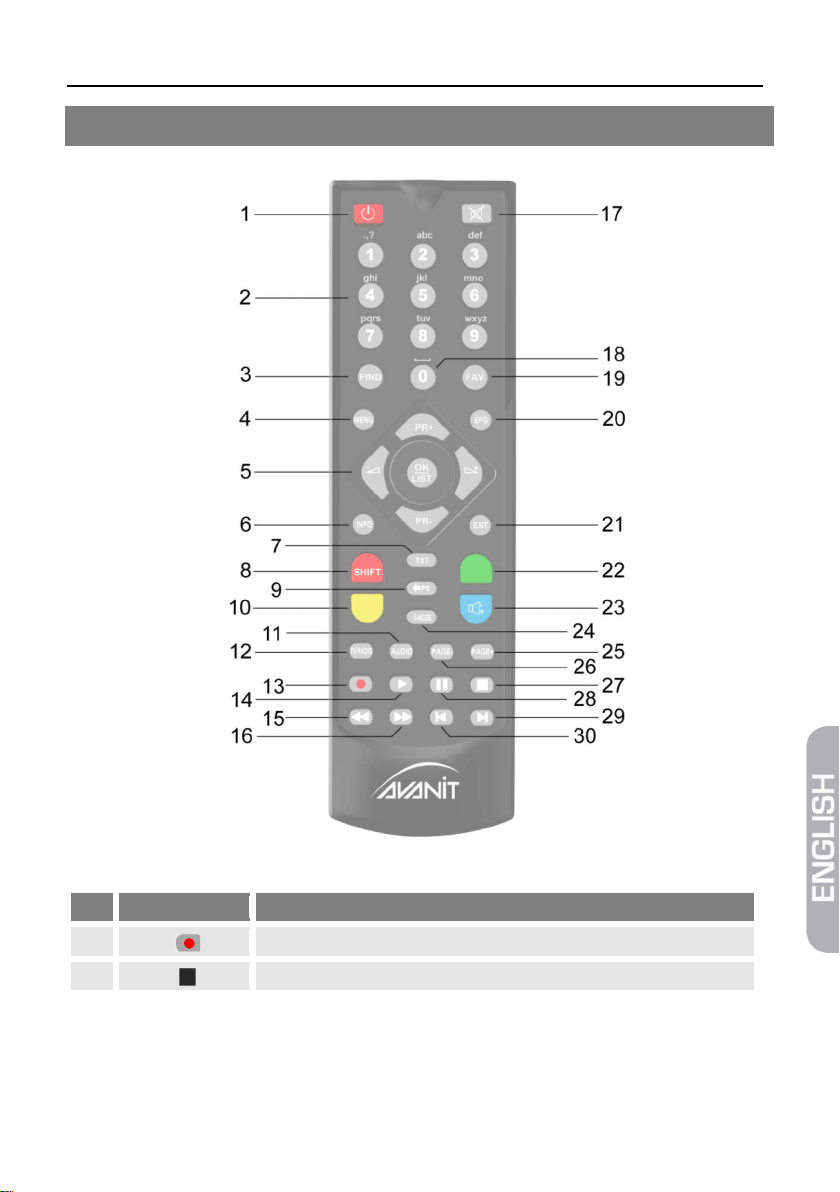

1 Remote Control

No.

Key

Description

Record key / instant recording

27 Stop recording / playback

AVANIT SXHD 15

Page 16

2 Connect Data Storage (Optional)

 Connect a data storage (USB stick or hard drive with USB connection) at the USB

connector to be able to save video and timeshift recordings or

to be able to access MPEG, MP3, JPG or other media data files.

16 AVANIT SXHD

Page 17

3 PVR / Recording

There are three possibilities to use the digital video recorder with external USB data storage for recording of TV and radio programs:

Suitable USB sticks and external hard drives are available in the



First, connect a USB data storage to a USB connector of the SXHD and wait until such USB data storage is detected by the receiver and a corresponding message is displayed.

 During a program, press the Record key (instant recording)

 in the EPG window, select programs and include them to the timers by using the

green function key or

 program recording directly in the Timer Setting sub-menu.

• If several soundtracks are used then recording automatically records up to three soundtracks. During playback, press the AUDIO key to switch between these soundtracks.

• TS (Transport Stream) is the default recording type; correspondingly, teletext is also recorded. During playback, press the TXT key to activate teletext.

smart accessories shop (www.smart-electronic.de).

3.1 Playback

There are several possibilities to play a USB recording:

3.1.1 Direct Playback

1. Press the SHIFT key twice. The playback information field is displayed.

2. Select the recording to be played by using the keys / PR+ and / PR-, and confirm by pressing OK. Playback will start.

3. Use the keys , , , and to control playback.

4. You can jump by using the keys / und / , provided that the playback information field is displayed (e.g. after pressing one of the keys stated at 3). You may only use this function after a certain time period as defined in the submenu PVR Setting at Jump has elapsed since starting of playback.

AVANIT SXHD 17

Page 18

3.1.2 Playback with Media Player

USB recordings can also be played via the Media Player (described in chapter 6 of the main manual).

3.2 Programming of Recording via EPG

 Press the yellow function key in the menu Single EPG or the green function

key in the menu EPG to include channel, date, switch-on time and duration of the marked program into a timer. The Timer Mode is set to Once by default; Timer Service is set to Record.

3.3 Timeshift

With connected USB data storage (hard drive, USB stick) you can stop the current program and continue exactly at such position at a later point in time.

1. Ensure that Timeshift (1 page 20) is set to On (factory settings), and leave the menu.

2. During TV operation, press the key to stop playback of the current TV program and start timeshift recording.

3. Press the key (PLAY) to continue playback of the TV program at such position.

4. You can use the keys and to forward and rewind within the TV program, just like with a DVD player of video cassette recorder. Use the keys (SLOW) and

(SLOW) to play the TV program in slow motion.

5. If you want to return to the current (live) TV picture, press the key once.

menu item) in the sub-menu PVR Setting (section 4.2,

If Timeshift in the sub-menu PVR Setting is set to On, then



18 AVANIT SXHD

timeshift recording automatically starts with first switching-on of the receiver and with each switching of channel.

Page 19

4 Menu REC

The menu REC is divided into three sub-menus: Media Player, PVR Storage and PVR Setting.

The Media Player is described in chapter 6 of the main manual. PVR Storage and PVR Setting are explained in the next two sections.

4.1 PVR Storage

The sub-menu PVR Storage displays various properties of the connected USB data storage. Here you can format the connected USB data storage or define default directories for TV recordings and timeshift files. Furthermore, you may define various settings for video recording.

1. Press the key MENU.

2. Select PVR - Storage and confirm by pressing OK. The window PVR

Storage will open.

4.1.1 Display

List entry Meaning

Volume

Total Size: Total size, e.g. 3.72 GB (for a 4GB stick)

Free Size: Free size on data storage (in GB)

Rec Size: Size already reserved for TV recordings and timeshift files

TMS Size Size used for timeshift operation

File System File system of data storage (FAT32 or NTFS)

Name of data storage [uda1]Name

4.1.2 Format Data Storage

1. Press the yellow function key.

2. Select the desired file system in the displayed window at Disk Mode by using the keys / and / . A selection of the possible file systems is displayed (FAT32 and NTFS).

AVANIT SXHD 19

Page 20

, recording is not only performed starting at such

point in time when pressing the Record key, but the timeshift

, recording is performed starting at such point in

key. The timeshift file made so

In general, NTFS would be the better selection, but it is not supported by old PC operating systems (e.g. Windows98).



Thus, it’s recommended to use the file system FAT32 for compatibility reasons. With FAT32, the max. size of a file is limited to 4GB. If a recording exceeds such file size, then the file will be automatically separated into several parts.

4.1.3 Define Default Partitions

The menu item Tools is used to define default partitions for TV recordings and timeshift files.

1. Select the data storage for which utilization should be defined.

2. Press the blue L/R key. A new window DVR Set will open.

3. Using the keys / and / , select how to use the data storage:

• REC & TMS: the partition is used both for recording and for timeshift.

• Record: the selected partition is only used for recording.

• Timeshift: the selected partition is only used for timeshift.

4.2 PVR Configuration

A Personal Video Recorder is a video recorder offering the possibility to save video and audio information on a digital storage medium (e.g. hard drive).

 Select Timeshift to set - using the keys / and / - if timeshift re-

cordings (see page 7, Timeshift) should automatically start when pressing the key, or if timeshift is to be deactivated.

 Select Timeshift to Record to set - using the keys / and / - if the

timeshift recordings should be saved to the USB data storage when pressing the Record key.

In case of On

file made so far is also added to the record.



20 AVANIT SXHD

In case of Off time when pressing the Record far is not added to the record ("normal" instant recording).

Page 21

 Select Jump to set the jump distance for playback of a record by using the keys

/ and / .

 Select PS Record to set that records should be made in PS format instead of the

default TS format by using the keys / and / .

PS: Program Stream (only program) or TS: Transport Stream (additionally records EPG and TXT).

The required memory size with SD records (standard-definition)



 Select Start record earlier to set - using the keys / and / - a time

period from 1 to 5 minutes that the record should start earlier as set in the timer settings.

 Select End record later to set - using the keys / and / - a time

period from 1 to 5 minutes that the record should end later as set in the timer settings.



is approx. 40 MB per minute (2.5 GB/hour), and with HD records (high-definition) it is approx. 120 MB per minute (7.0 GB/hour).

In case of EPG timer programming the exact start and end times of a program are used for record programming. The functions Start record earlier and End record later may prevent that the beginning or the end of premature or belated programs are missing.

AVANIT SXHD 21

Page 22

Off

The timer is deactivated.

Once

Recording of a single program.

Daily

Recording every day at the same time (e.g. the news program every

Record

The programmed program will be recorded on the USB data storage.

Channel

NOT

5 Timer Setting

This sub-menu can be used to program, edit and delete up to eight different recordings (or channel switches).

1. In the sub-menu Timer Setting, mark a timer by using the keys / PR+ and / PR-.

2. Press the OK key to open the timer.

3. Mark the line Timer Mode by using the keys / PR+ and / PR-.

4. You can select from the following possibilities by using the keys / and

/ :

Value Meaning

day)

5. Mark the line Timer Service by using the keys / PR+ and / PR-. You can select from the following possibilities by using the keys / and

/ :

Value Meaning

The programmed program will be displayed on the screen, but recorded.

6. Mark the line Wakeup Channel by using the keys / PR+ and / PR-, and select the channel to be recorded or displayed by using the keys / and

/ .

7. Mark the line Wakeup Date by using the keys / PR+ and / PR-, and enter the date by using the numeric keys.

8. Mark the line On Time by using the keys / PR+ and / PR-, and enter the on time by using the numeric keys.

9. Mark the line Duration by using the keys / PR+ and / PR-, and enter duration of the program by using the numeric keys.

22 AVANIT SXHD

Page 23

You can go from letter to letter (position to position) in the date



10. Mark the line PS Record by using the keys / PR+ and / PR-, and enter whether recording should be made in PS format or not. No: TS - Transport Stream (additionally records EPG and TXT) or OK: PS - Program Stream (only program).



11. Mark the button Save by using the keys / PR+ and / PR-, and confirm by pressing OK (or select Cancel and confirm by pressing OK if you want to cancel programming – then you will return to the sub-menu Timer Setting).



and time fields by pressing the keys / and / .

TS format is set by default. Recordings in PS format are only possible in SD

You can directly add programs marked in EPG to the timers. This significantly facilitates programming as you do not have to make settings for channel, date and time.

quality, but allow for easier editing.

SD = Standard Definition, HD = High Definition

AVANIT SXHD 23

Page 24

Doc-ID: 11112102

Page 25

HDTV Satelliten-Receiver

HDTV Satellite Receiver

SXHD

Bedienungsanleitung

Version: 24.02.2012

User Manual

Page 26

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für einen AVANIT HDTV Satelliten-Receiver entschie-

den haben. Diese Bedienungsanleitung erklärt Ihnen, wie Sie den Receiver

• aufstellen,

• anschließen,

• auf Ihre Bedürfnisse anpassen,

• bedienen,

• reinigen und entsorgen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen.

Wir wünschen Ihnen viel Freude mit Ihrem AVANIT Receiver.

Ihre smart electronic GmbH Industriestraße 29

78112 St. Georgen Germany

Service-Hotline: +49 (0) 7724 94783-54 Telefax: +49 (0) 7724 94783-33 E-Mail: [email protected] Internet: www.avanit.tv

2 AVANIT SXHD

Page 27

Inhaltsverzeichnis

1 Benutzerhinweise .................................................................................... 7

1.1 Anwendung dieser Anleitung ........................................................................ 7

1.2 Zeichen, Symbole, Darstellungskonventionen ....................................... 7

1.3 Software-Aktualisierung ................................................................................... 8

1.3.1 Softwareupdate über USB ............................................................................... 8

1.3.2 Software-Update über Satellit ........................................................................ 9

2 Produktbeschreibung ............................................................................ 11

2.1 Lieferumfang ...................................................................................................... 11

2.2 Receiver ................................................................................................................ 11

2.2.1 Gerätevorderseite ............................................................................................ 11

2.2.2 Geräterückseite ................................................................................................. 12

2.3 Fernbedienung ................................................................................................. 13

2.4 Save Energy ........................................................................................................ 15

2.5 Garantie ................................................................................................................ 15

3 Allgemeine Sicherheitshinweise ........................................................... 16

3.1 Bestimmungsgemäße Verwendung ......................................................... 16

3.2 Gefahren bei bestimmungsgemäßem Gebrauch ................................ 16

3.3 Erdung .................................................................................................................. 17

3.4 Standort ............................................................................................................... 17

3.5 Umgang mit Batterien .................................................................................... 18

3.6 Hinweise zur Produkthaftung ..................................................................... 18

4 Anschließen des AVANIT SXHD ............................................................. 19

4.1 Anschlussschema ............................................................................................. 19

4.2 Satelliten-Antenne anschließen ................................................................. 20

4.3 Fernsehgerät anschließen ............................................................................ 20

4.4 Heimkinoanlage anschließen (optional) ................................................. 20

4.5 Datenträger anschließen (optional) .......................................................... 21

4.6 Batterien der Fernbedienung einlegen ................................................... 21

AVANIT SXHD 3

Page 28

Inhaltsverzeichnis

5 Grundlegende Bedienung ..................................................................... 22

5.1 Receiver einschalten ........................................................................................ 22

5.2 Installation ........................................................................................................... 22

5.2.1 Sprache ................................................................................................................. 22

5.2.2 RAPS-Start ............................................................................................................ 22

5.2.3 RAPS-Parameter ................................................................................................ 24

5.2.4 Satellitenliste ...................................................................................................... 25

5.2.5 Land ........................................................................................................................ 26

5.2.6 Regionalprogramm .......................................................................................... 26

5.2.7 Kanal-Filter ........................................................................................................... 26

5.3 Betriebsart wählen ........................................................................................... 27

5.4 Menü aufrufen/beenden ............................................................................... 27

5.5 Navigation im Menü ........................................................................................ 27

5.6 Kindersicherung ................................................................................................ 28

5.7 Zeit einstellen ..................................................................................................... 29

5.8 Fernsehen ............................................................................................................ 30

5.8.1 Direkte Programmwahl .................................................................................. 30

5.8.2 Programmwahl über Auswahlfenster ....................................................... 32

5.8.3 Programmwahl über Suchfunktion ........................................................... 33

5.8.3.1 HDTV-Filter .......................................................................................................... 33

5.8.3.2 Genre-Filter ......................................................................................................... 33

5.8.3.3 Programme finden (nach Alphabet) ......................................................... 34

5.8.3.4 Programmliste sortieren (nach Alphabet) ............................................... 35

5.8.4 Recall ...................................................................................................................... 35

5.8.5 EPG .......................................................................................................................... 36

5.8.5.1 Single EPG ............................................................................................................ 36

5.8.5.2 EPG .......................................................................................................................... 37

5.8.6 Audio-Einstellungen ........................................................................................ 38

5.8.7 Videotext (Teletext) .......................................................................................... 39

5.8.8 Seitenverhältnis ................................................................................................. 39

5.9 Programminfo .................................................................................................... 40

4 AVANIT SXHD

Page 29

Inhaltsverzeichnis

6 Erweiterte Einstellungen und Funktionen ........................................... 41

6.1 Menü Programmlisten ................................................................................... 41

6.1.1 TV-Programmliste / Radio-Programmliste ............................................. 41

6.1.1.1 Programm einer Favoritenliste hinzufügen ........................................... 41

6.1.1.2 Programme mit einem Passwortschutz versehen (für

unbefugten Zugriff sperren) ........................................................................ 42

6.1.1.3 Programme beim Weiterschalten von Programm zu

Programm (Zappen) überspringen ........................................................... 42

6.1.1.4 Programme auf einen anderen Kanalplatz verschieben: ................. 43

6.1.1.5 Programmliste sortieren ................................................................................ 43

6.1.1.6 Programme umbenennen ............................................................................ 44

6.1.1.7 Einzelnes Programm aus der Programmliste löschen ....................... 45

6.1.2 Alle löschen ........................................................................................................ 45

6.1.3 Favoritenlisten ................................................................................................... 45

6.2 Menü Installation .............................................................................................. 46

6.2.1 Antennenauswahl ............................................................................................ 46

6.2.2 Satellitenliste ...................................................................................................... 47

6.2.3 Antenneneinstellung ...................................................................................... 48

6.2.3.1 Feststehende Antenne ................................................................................... 48

6.2.3.2 Motorantenne.................................................................................................... 50

6.2.4 Einzel-Satellitensuche .................................................................................... 53

6.2.5 Multi-Satellitensuche ...................................................................................... 54

6.3 Menü System ..................................................................................................... 54

6.3.1 TV-System ............................................................................................................ 54

6.3.2 OSD Einstellung ................................................................................................ 56

6.3.2.1 OSD ausblenden ............................................................................................... 56

6.3.2.2 OSD Transparenz .............................................................................................. 56

6.3.3 Anderes ................................................................................................................ 56

6.3.3.1 LNB-Versorgungsspannung ......................................................................... 56

6.3.3.2 Automatische Standby-Funktion ............................................................... 56

6.3.3.3 Bild-Ton-Synchronität .................................................................................... 57

6.3.4 RAPS System ....................................................................................................... 57

6.4 Menü Einstellung ............................................................................................. 57

6.4.1 Softwareversion ................................................................................................ 57

AVANIT SXHD 5

Page 30

Inhaltsverzeichnis

6.4.2 Werkseinstellung .............................................................................................. 57

6.4.3 Bild .......................................................................................................................... 58

6.5 Mediaplayer ........................................................................................................ 58

6.5.1 Beispiel Musik ..................................................................................................... 59

6.5.2 Beispiel Bilder ..................................................................................................... 61

7 Betrieb in einem Unikabel-System ........................................................ 63

7.1 Über Unikabel ..................................................................................................... 63

7.2 Zuordnung ZF-Kanäle und Frequenzen .................................................. 63

7.3 Installation ........................................................................................................... 64

8 Reinigen .................................................................................................. 65

9 Transport und Außerbetriebnahme ...................................................... 66

10 Störungsbehebung ................................................................................ 67

11 Entsorgung ............................................................................................. 69

12 Technische Daten ................................................................................... 70

12.1 Allgemeine Informationen ............................................................................ 70

12.2 Fernbedienung .................................................................................................. 70

12.3 Netzteil .................................................................................................................. 70

12.4 Anschlüsse ........................................................................................................... 70

12.5 Temperatur .......................................................................................................... 71

12.6 Abmessungen und Gewicht ......................................................................... 71

13 Konformitätserklärung .......................................................................... 72

6 AVANIT SXHD

Page 31

Benutzerhinweise

1 Benutzerhinweise

Darstellung

Bedeutung



Führen Sie diese Handlungen in der beschriebenen Reihen-



Auflistung

1.1 Anwendung dieser Anleitung

• Diese Anleitung gilt für den HDTV Satelliten-Receiver AVANIT SXHD.

• Lesen Sie diese Bedienungsanleitung vollständig, bevor Sie das Gerät das

erste Mal in Betrieb nehmen.

• Beachten Sie alle Warnungen und Hinweise in dieser Bedienungsanleitung.

• Betrachten Sie diese Bedienungsanleitung als Teil des Produkts und bewah-

ren Sie sie gut erreichbar auf.

• Bei einer Weitergabe des Gerätes an Dritte muss diese Bedienungsanleitung

beigefügt werden.

• Bei Verlust der Bedienungsanleitung können Sie sich im Support-Bereich der

Website www.avanit.tv die aktuelle Version herunterladen.

• Auch nachdem Sie das Gerät erworben haben, wird die Software ständig

weiterentwickelt. Deshalb kann es sein, dass Bediendetails nicht mit der Bedienungsanleitung übereinstimmen.

1.2 Zeichen, Symbole, Darstellungskonventionen

Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung als Folge

Warnung vor einem möglichen Sachschaden



AVANIT SXHD 7

Nützliche Informationen und Hinweise

Sie werden zu einer Handlung aufgefordert.

folge durch.

WARNUNG

ACHTUNG

TIPP

Page 32

Benutzerhinweise

Darstellung

Bedeutung

kursiv

Verschiedene Möglichkeiten eines einstellbaren Wertes, sowie

fett

Menüfenster und Menüpunkte (hinter denen sich oft weitere Menüpunkte oder direkt einstellbare Werte verbergen), sowie

genommen haben,

aktualisieren, um alle verfügbaren Funktionen nutzen

Abbildungsbeschriftungen sind kursiv (schräg gedruckt) dargestellt.

die Namen von Tasten, sind fett gedruckt.

1.3 Software-Aktualisierung

Nachdem Sie Ihren SXHD in Betrieb sollten Sie zunächst die Betriebssoftware Ihres Receivers



zu können!

Grundsätzlich haben Sie verschiedene Möglichkeiten eine aktuelle Software aufzuspielen.

1.3.1 Softwareupdate über USB

Wenn Sie einen Internetzugang haben, sollten Sie Ihren Receiver über die USBSchnittstelle aktualisieren.

1. Suchen Sie die Update-Datei auf der Internetseite www.smart-electronic.de

(Menüpunkt Support) und speichern Sie diese auf einem USB-Datenträger.

2. Entpacken Sie die Datei mit der Endung .abs und kopieren Sie sie dann auf

Ihren USB-Datenträger.

Beachten Sie dabei, dass die Update-Datei (*.abs) direkt im



3. Schließen Sie den Datenträger an Ihren Receiver an.

4. Wählen Sie im Menü Einstellung das Untermenü USB-Update und drücken

Sie die OK-Taste.

Stammverzeichnis des USB-Datenträgers steht (kein Unter- verzeichnis)!

5. Wählen Sie unter Update-Modus mit den Tasten / und / den

Update Modus Allcode.

6. Wählen Sie unter Update-Datei die unter 2. kopierte Datei aus.

8 AVANIT SXHD

Page 33

Benutzerhinweise

7. Wählen Sie die Schaltfläche Start

Satellit

(1/1) Astra 19,2°E

Transponder

(61/84) 12604 H 22000

Frequenz

12604

Symbolrate

22000

Polarisation

Download PID

343

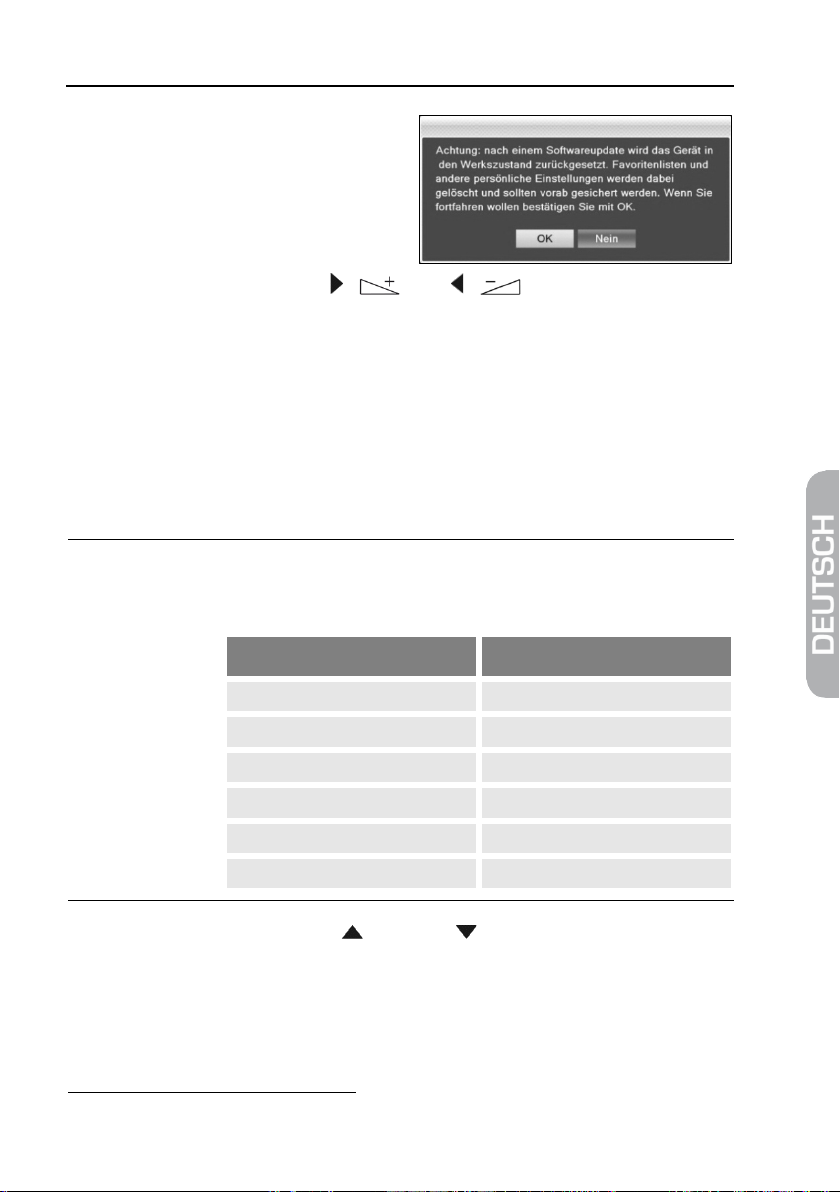

und bestätigen Sie mit OK. Sie erhalten nebenstehende Meldung:

Nachdem Sie mit den Tasten / und / OK ausgewählt und OK gedrückt haben, erfolgt das Update. Danach startet sich der Receiver automatisch neu.

1.3.2 Software-Update über Satellit

smart kann die Update-Datei auch über den Satelliten Astra 19,2°E zur Verfügung stellen. Sie können dann ein sogenanntes OTA

1. Wählen Sie im Menü Einstellung das Untermenü OTA-Update.

2. Belassen Sie alle Einstellungen wie Sie sind (Werkseinstellungen).

Die Möglichkeit des Software-Updates über Satellit besteht nur über Astra 19,2°E. Deshalb müssen Sie auch alle Einstellungen so belassen, wie AVANIT sie vorgibt:

Zeile Soll-Wert

–Update durchführen:



3. Markieren Sie mit den Tasten / PR+ und / PR- die Schaltfläche Start und drücken Sie die OK-Taste. Nun wird geprüft, ob die aktuell auf dem Receiver vorhandene Software dem neuesten Stand entspricht. Ist dies nicht der Fall, wird die aktuelle Softwareversion über Satellit heruntergeladen und auf den Receiver aufgespielt.

OTA = Over The Air (engl.) = über Satellit

AVANIT SXHD 9

Page 34

Benutzerhinweise

Wenn die Installation beendet ist, erfolgt eine Abfrage, ob die Aktualisierung gespeichert werden soll.

4. Wählen Sie die Option Ja, um die Aktualisierung zu übernehmen.

Das Satelliten Update kann bis zu einer Stunde dauern. Schalten Sie in die- ser Zeit den Receiver nicht aus!

10 AVANIT SXHD

Page 35

Produktbeschreibung

2 Produktbeschreibung

Nr.

Beschreibung

LED (signalisiert „Empfang“)

vers leuchtet nicht unmittelbar nachdem Sie das Gerät mit

LED“), sondern

hlossen ist,

Wenn Sie den Netzstecker zum ersten Mal einstecken,

2.1 Lieferumfang

• HDTV Satelliten-Receiver AVANIT SXHD.

• Fernbedienung

• 2 Batterien (AAA) für die Fernbedienung

• Bedienungsanleitung

2.2 Receiver

2.2.1 Gerätevorderseite

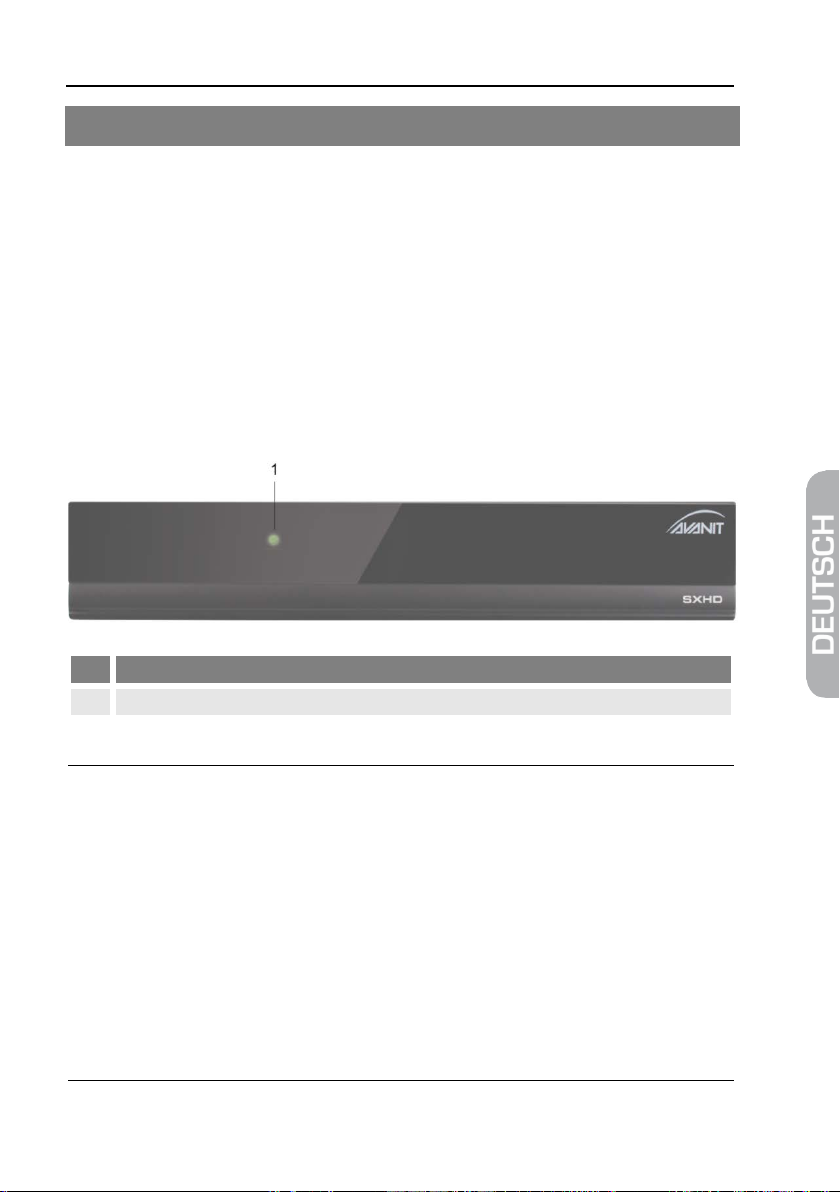

Die grüne LED (Leuchtdiode) an der Vorderseite des Recei-

dem Stromnetz verbunden haben („Powererst dann, wenn die Installation von Pro-grammen (entweder mittels RAPS oder Sendersuchlauf) abgesc



AVANIT SXHD 11

und ein Videosignal zum Fernsehgerät weitergeleitet wird.

leuchtet die LED erst nach erfolgter Installation. Ist im Receiver beim späteren Betrieb bereits eine Programmliste vorhanden, dauert es vom Einstecken des Netzsteckers bis Aufleuchten der Leuchtdiode nur wenige Sekunden.

Page 36

Produktbeschreibung

Nr.

Beschreibung

LNB IN

Anschluss für Satelliten-Antenne (DVB-S)

Scart-Anschluss für Fernsehgerät (analog)

HDMI2

AUDIO OUT DIGITAL

Digitaler Cinch-Audio-Ausgang

USB

Anschluss für externen USB-Datenträger

SERVICE

Klinkenbuchse

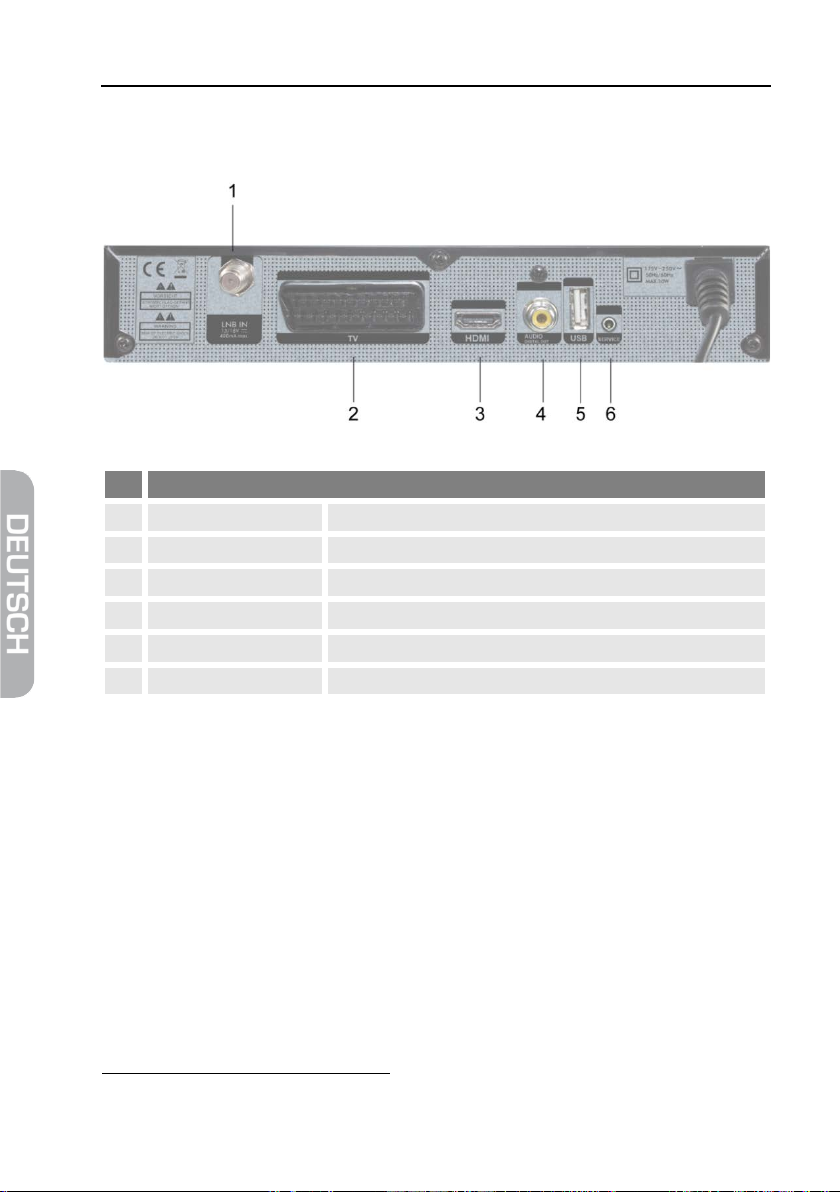

2.2.2 Geräterückseite

High Definition Multimedia Interface (engl.), Schnittstelle für die volldigitale Übertragung von

Audio- und Video-Daten.

12 AVANIT SXHD

Digitaler Audio- und Videoausgang

Page 37

Produktbeschreibung

2.3 Fernbedienung

Nr.

Taste

Beschreibung

1 - 9

Direkte Programmauswahl

FIND

Aufruf der Programm-Suchfunktion

Hauptmenü aufrufen

PR+

Programm + bzw. im Menü nach oben

PR-

Programm - bzw. im Menü nach unten

Umschalten zwischen Betriebs- und Standby-Modus

AVANIT SXHD 13

Page 38

Produktbeschreibung

Nr.

Taste

Beschreibung

Lautstärke + bzw. im Menü nach rechts

Lautstärke - bzw. im Menü nach links

OK/LIST

Senderliste anzeigen / Menüpunkt bestätigen

INFO

Informationen zum aktuellen Programm anzeigen

TXT

Videotext anzeigen/ausblenden

PR

Wechsel zu den vorher gewählten Programmen

Gelbe Funktionstaste

AUDIO

Wahl des Tonformates

TV/RADIO

Umschalten zwischen TV- und Radio-Modus

Nicht belegt

Wiedergabe (des Mediaplayers)

Schnelles Vorspulen

Wiedergabeformat des Mediaplayers wählen

FAV

Favoritenliste aufrufen

EPG

EXIT

Menü bzw. Menüpunkt verlassen

Blaue Funktionstaste

V-MODE

Seitenverhältnis umschalten

PAGE+

Im Menü/Programmliste 10 Einträge nach oben

PAGE-

Im Menü/Programmliste 10 Einträge nach unten

27 Wiedergabe anhalten

Rote Funktionstaste

Schnelles Zurückspulen

Stummschaltung

Aufruf des EPG3

EPG = Electronic Program Guide (engl.) = elektronischer Programmführer, elektronische Pro-

grammzeitschrift

14 AVANIT SXHD

Grüne Funktionstaste

Page 39

Produktbeschreibung

Nr.

Taste

Beschreibung

Wiedergabe pausieren

Langsamer Vorlauf – Zeitlupe

Langsamer Rücklauf

2.4 Save Energy

Der Receiver AVANIT SXHD ist mit besonders energiesparenden elektrischen und elektronischen Komponenten ausgestattet. Außerdem hilft ein durchdachtes Energiemanagement Energie einzusparen:

Der Stromverbrauch wird dadurch im Save-Energy-Standby-Betrieb auf unter 1 Watt gesenkt!

2.5 Garantie

Die Gewährleistung für den HDTV Satelliten-Receiver AVANIT SXHD der smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

AVANIT SXHD 15

Page 40

Allgemeine Sicherheitshinweise

Durch Feuchtigkeit, falsche Netzspannung

3 Allgemeine Sicherheitshinweise

3.1 Bestimmungsgemäße Verwendung

Der HDTV Satelliten-Receiver AVANIT SXHD dient dem Empfang von digitalem Satelliten-Fernsehen (DVB-S) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden.

Jede andere Verwendung gilt als nicht bestimmungsgemäß.

3.2 Gefahren bei bestimmungsgemäßem Gebrauch

und/oder falsche Netzfrequenz, Blitzschlag oder mechanische Überbeanspruchung können Fehlfunktionen oder Schäden am Gerät auftreten.

 Stellen Sie sicher, dass der Receiver (insbesondere der Netz-

stecker) und die Fernbedienung mit keinerlei Feuchtigkeit in Kontakt kommen. Stellen Sie z. B. keine gefüllten Blumenvasen o. ä. auf den Receiver.

ACHTUNG!

 Schließen Sie den Receiver nur an 175…250 V ~, 50/60 Hz

an.

 Ziehen Sie bei Gewitter oder Betriebsstörungen den Netz-

stecker.

 Stellen Sie keine schweren Gegenstände auf den Receiver.  Kabel nicht knicken oder quetschen.

16 AVANIT SXHD

Page 41

Allgemeine

Sicherheitshinweise

Gefahr eines Stromschlages bei Berührung von

Netzspannung.

Beschädigungen des Gehäuses, des Netzkabels oder unsachgemäße Reparatur können zur Berühren von Netzspannung führen.

WARNUNG!

 Stellen Sie keine schweren Gegenstände auf den Receiver.  Kabel nicht knicken oder quetschen.  Lassen Sie Reparaturen an Stecker, Kabel oder Receiver nur

von qualifiziertem Fachpersonal durchführen.

3.3 Erdung

Die Satellitenantenne ist vorschriftsmäßig zu erden. Beachten Sie dabei die einschlägigen VDE-Vorschriften

Es wird empfohlen, zumindest die Außeneinheit der Satelli-



tenanlage von einem Fachmann installieren zu lassen!

3.4 Standort

 Stellen Sie den Receiver auf eine feste, ebene Fläche.  Schützen Sie den Receiver vor Feuchtigkeit, Hitze, Staub und Schmutz.  Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z. B. Blumenvasen,

auf den Receiver.

 Schützen Sie den Receiver vor Tropf- oder Spritzwasser.  Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf den

Receiver.

 Sorgen Sie für ausreichende Belüftung (Lüftungsschlitze müssen frei sein):

Der Receiver muss auf jeder Seite mindestens fünf Zentimeter Abstand zur Umgebung haben.

 Stellen Sie sicher, dass Sie die Belüftungsöffnungen nicht mit Gegenständen

verdecken, wie z. B. Zeitungen, Tischdecken, Vorhänge, …

VDE 0855-1: 2011-06: Kabelnetze für Fernsehsignale, Tonsignale und interaktive Dienste, Teil 11:

Sicherheitsanforderungen

AVANIT SXHD 17

Page 42

Allgemeine Sicherheitshinweise

 Betreiben Sie den Receiver nur in gemäßigtem Klima (nicht in tropischem

Klima).

 Stellen Sie den Receiver so auf, dass der Netzstecker jederzeit gezogen und

damit das Gerät vom Stromnetz getrennt werden kann.

Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen.



Schließen Sie es nicht an, sondern lassen Sie es einige Stunden ausgeschaltet.

3.5 Umgang mit Batterien

• Batterien dürfen nicht in die Hände von Kindern gelangen.

• Auslaufende Batterien verursachen Schaden an Umwelt und Fernbedienung.

• Batterien dürfen keiner extremen Hitze, wie z. B. Sonnenstrahlung, Feuer o.

ä., ausgesetzt werden.

 Entsorgen Sie Batterien entsprechend der geltenden gesetzlichen Bestim-

mungen (siehe Kapitel Entsorgung, Seite 69).

3.6 Hinweise zur Produkthaftung

In den folgenden Fällen kann der vorgesehene Schutz des Gerätes beeinträchtigt sein. Die Haftung für die Gerätefunktion geht dann auf den Betreiber über:

• Das Gerät wird nicht entsprechend der Bedienungsanleitung benutzt.

• Das Gerät wird außerhalb des hier beschriebenen Anwendungsbereiches

eingesetzt.

• Am Gerät werden vom Betreiber unautorisiert Änderungen vorgenommen.

18 AVANIT SXHD

Page 43

Anschließen des AVANIT SXHD

4 Anschließen des AVANIT SXHD

 Verbinden Sie den Receiver zuerst mit der Satellitenan-

tenne und allen anderen Geräten, bevor Sie den Netzstecker in die Steckdose stecken.

ACHTUNG!

 Beachten Sie auch die Hinweise in den Anleitungen der

anderen Geräte.

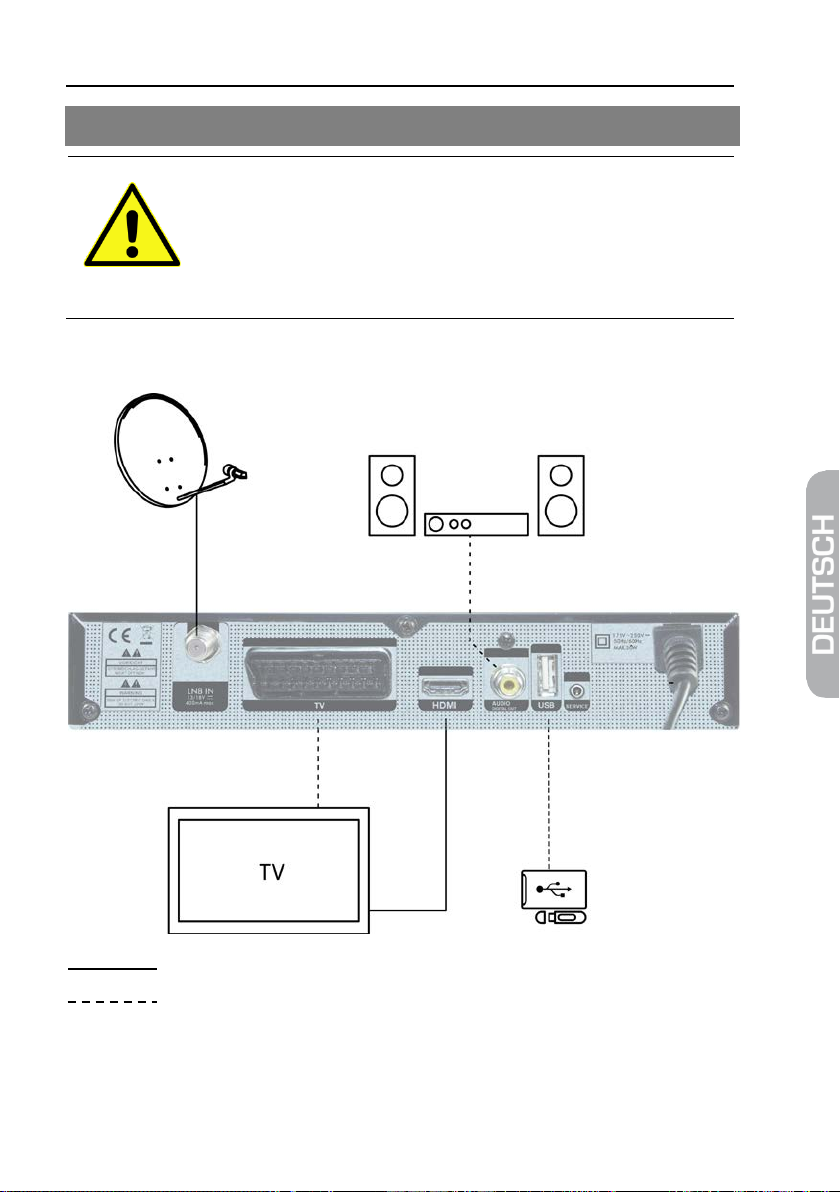

4.1 Anschlussschema

Standardverbindung optionale Verbindung

AVANIT SXHD 19

Page 44

Anschließen des AVANIT SXHD

Am Fernsehgerät ist ein HDMI-

Am Fernsehgerät ist kein HDMI-

4.2 Satelliten-Antenne anschließen

 Verbinden Sie das Antennen-Kabel mit dem Receiveranschluss LNB IN.

4.3 Fernsehgerät anschließen

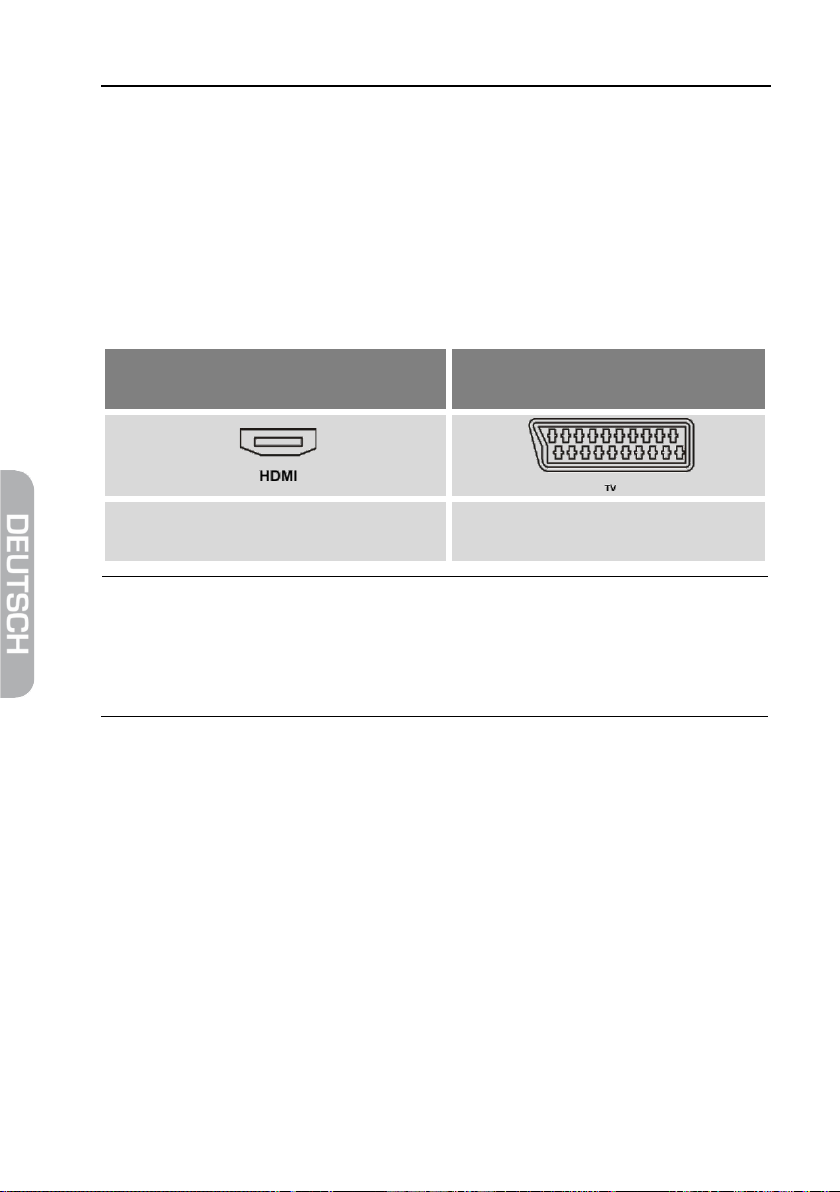

Wie im Anschlussschema dargestellt, bietet der AVANIT SXHD verschiedene Möglichkeiten Fernsehgerät und Receiver miteinander zu verbinden. Welche dieser Möglichkeiten für Sie in Frage kommt, hängt von den Anschlussmöglichkeiten Ihres Fernsehgerätes ab.

Anschluss vorhanden.

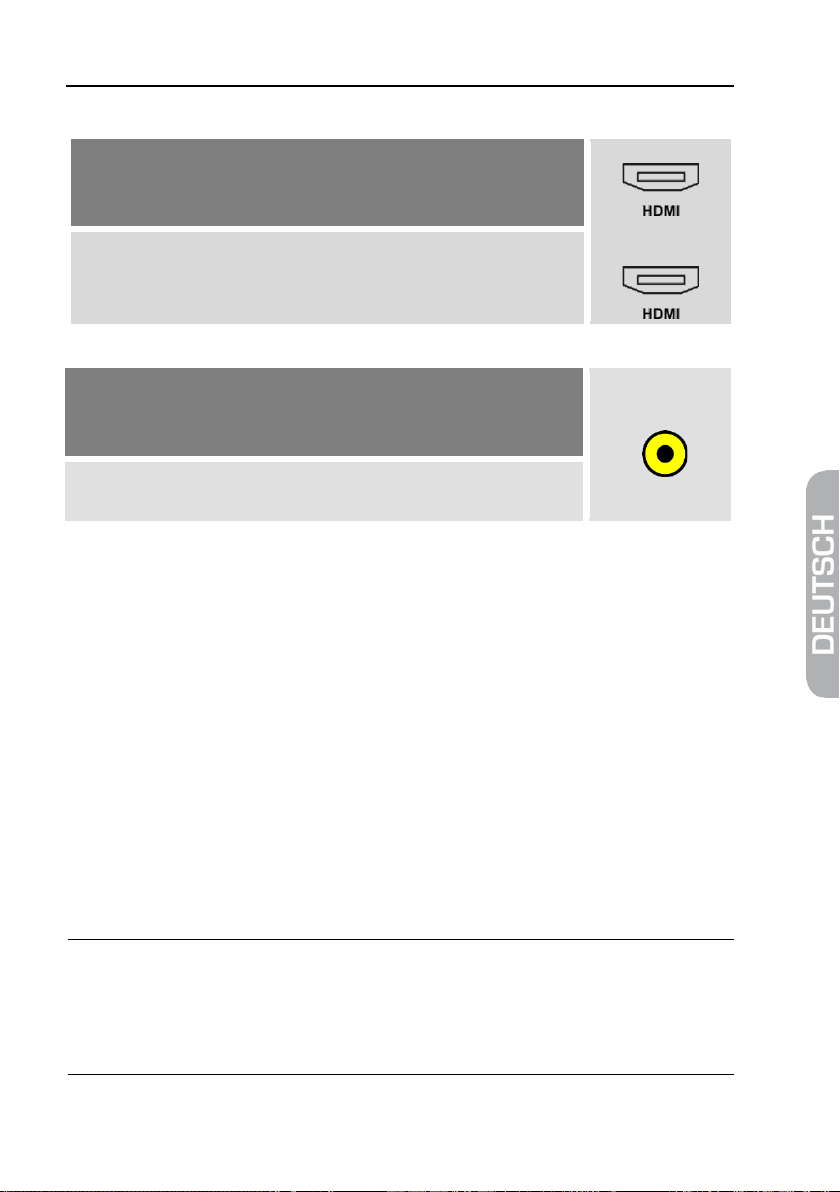

 Fernseher und Receiver mit einem

HDMI-Kabel verbinden.

 Wenn Ihr Fernsehgerät beide Anschlussvarianten bietet,

wählen Sie immer die Verbindung mit HDMI-Kabel.



Bei der digitalen Signalübertragung von Bild und Ton ist die Qualität am höchsten.

Anschluss vorhanden:

 Fernseher und Receiver mit einem

Scart-Kabel verbinden.

4.4 Heimkinoanlage anschließen (optional)

Um die Tonwiedergabe zu verbessern, können Sie an den AVANIT SXHD zusätzlich zum Fernsehgerät eine Heimkinoanlage mit Mehrkanalton oder eine Stereoanlage anschließen. Es gibt zwei Möglichkeiten die Verbindung herzustellen. Welche für Sie in Frage kommt, hängt von den Anschlussmöglichkeiten Ihrer Heimkinoanlage ab.

20 AVANIT SXHD

Page 45

Anschließen des AVANIT SXH

Ihre Heimkinoanlage hat die Möglichkeit ein HDMI-

Receiver

Ihre Heimkinoanlage bietet nicht die Möglichkeit ein

Signal durchzuschleifen, also HDMI-Anschluss für den Receiver und HDMI-Anschluss für das Fernsehgerät.

Verbinden Sie die Heimkinoanlage und den Receiver mit einem HDMI-Kabel, sowie Heimkinoanlage und Fernsehgerät mit einem HDMI-Kabel.

TV-Gerät

HDMI-Signal durchzuschleifen, hat aber einen Anschluss für digitale Audiodaten.

Verbinden Sie die Heimkinoanlage und den Receiver mit einem Cinch-Kabel.

DIGITAL AUDIO

4.5 Datenträger anschließen (optional)

 Schließen Sie an der USB-Buchse einen Datenträger (USB-Stick oder Festplat-

te mit USB-Anschluss) an, um auf MPEG-, MP3-, JPG- oder andere MediaDaten-Dateien zugreifen zu können.

4.6 Batterien der Fernbedienung einlegen

So gehen Sie vor, wenn Sie neue Batterien der Fernbedienung einlegen oder leere Batterien wechseln wollen:

1. Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung. Entfernen

Sie dazu den Batteriefachdeckel.

2. Setzen Sie die beiden Batterien 1,5 V (Typ: AAA) ein.

Achten Sie dabei auf richtige Polung!

3. Schließen Sie das Batteriefach wieder.

 Erneuern Sie den Batteriesatz, wenn einzelne Fernbedienbe-

fehle nicht mehr oder nicht richtig ausgeführt werden.



 Bei einem Batteriewechsel immer alle Batterien austau-

schen.

AVANIT SXHD 21

Page 46

Grundlegende Bedienung

5 Grundlegende Bedienung

Dieses Kapitel beschreibt die notwendigen Schritte, um ohne großen Aufwand das Angebot an Radio- und Fernsehprogrammen zu nutzen, die über Satellit angeboten werden.

5.1 Receiver einschalten

1. Schalten Sie alle angeschlossenen Geräte ein.

2. Stellen Sie sicher, dass am Fernsehgerät der richtige AV-Eingang gewählt ist

(d. h., dass vom Receiver kommende Signale dargestellt werden).

3. Stellen Sie sicher, dass an der angeschlossenen Heimkino- oder Stereoanlage

der richtige Audio-Eingang gewählt ist.

4. Stecken Sie den Netzstecker in Steckdose, um den Receiver einzuschalten.

5.2 Installation

Nach dem ersten Einschalten oder nach dem Zurücksetzen des Receivers öffnen sich nacheinander verschiedene Fenster:

5.2.1 Sprache

Standardmäßig ist beim AVANIT SXHD die voreingestellte Sprache Deutsch.

 Stellen Sie sicher, dass der Eintrag korrekt ist, gegebenenfalls können Sie den

Wert mit den Tasten / PR+ und / PR- entsprechend verändern.

 Bestätigen Sie mit OK, um zum nächsten Fenster zu gelangen.



5.2.2 RAPS-Start

Ihr Receiver ist mit RAPS ausgestattet. RAPS bedeutet Receiver Automatik Programmierungs-System. RAPS kann automatisch die Programmlisten Ihres Receivers aktualisieren.

Was ist RAPS

Über die Satelliten Astra 19,2° sowie 23,5°, Eutelsat Hot Bird 13° Ost, Eurobird 9° und Turksat 42° ist heute eine vierstellige Anzahl von Fernseh- und Radioprogrammen in digitaler Form empfangbar.

22 AVANIT SXHD

Das Untermenü Sprache erreichen Sie auch jederzeit über das Menü System.

Page 47

Grundlegende Bedienung

Moderne Satelliten-Receiver haben im Auslieferungszustand alle wichtigen Programme abgespeichert. Doch was ist danach? Wöchentlich kommen neue interessante Sender hinzu und laufend gibt es Änderungen.

Die Programmliste in einem vorhandenen Receiver aktuell zu halten, ist für die meisten Zuschauer gar nicht so einfach. Bei einem Sendersuchlauf werden falsche Daten nicht gelöscht und neue Programme in der Regel einfach "hinten" angehängt, so dass man seine Senderliste aufwändig umprogrammieren muss.

Das RAPS-System in Ihrem SXHD nimmt Ihnen diese Arbeit des Programmierens ab.

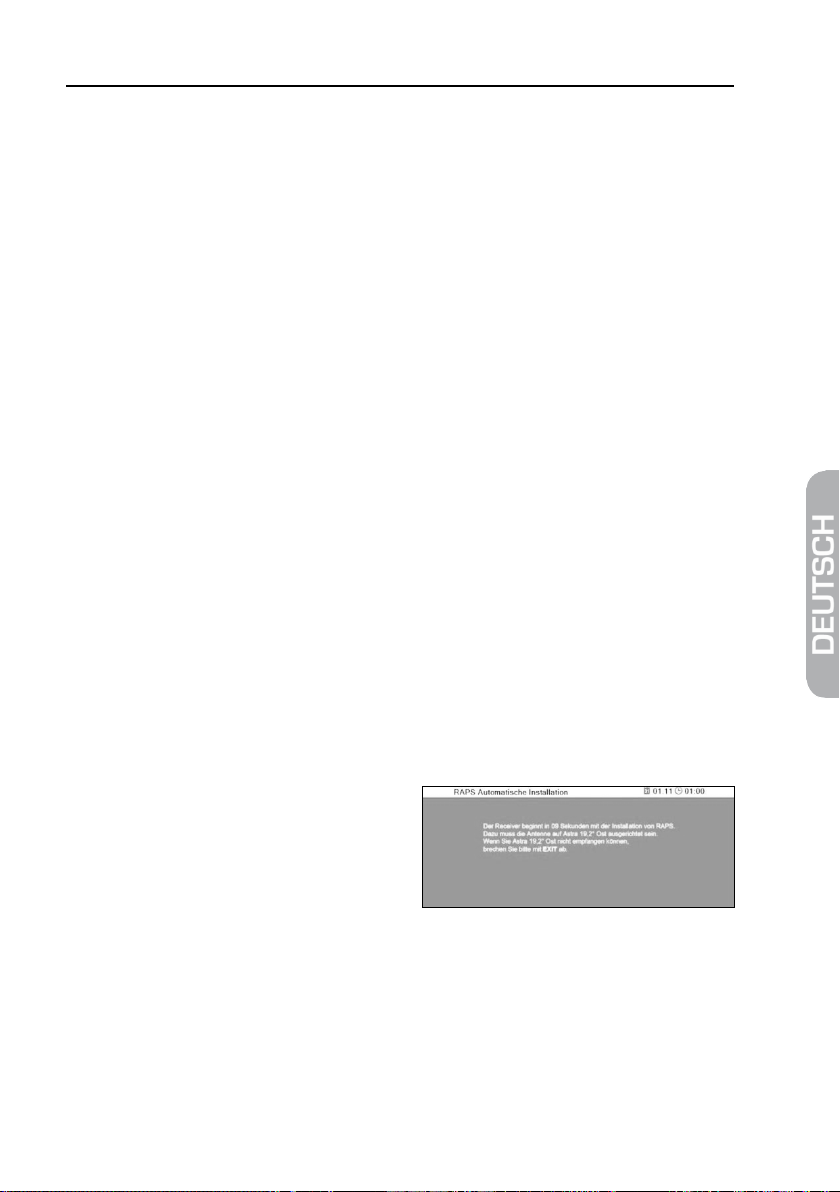

Das Fenster RAPS Automatische Installation ist das zweite Fenster des Installationsprozesses.

Immer dann, wenn Sie Ihren Receiver ausschalten, schaut RAPS nach, ob es Änderungen in den Programmlisten gibt (RAPS-Scan). Dieses dauert nur wenige Sekunden.

Wenn ja, werden die neuen Daten automatisch als neue Programmliste übernommen (RAPS-Download) und auch in einer Tabelle angezeigt. Wenn ein Programm die Empfangsparameter ändert, wird dies automatisch durch RAPS übernommen. Wenn es neue Programme gibt, werden diese hinzugefügt. Falls Programme für immer abschalten, werden ihre Programmplätze gelöscht.

Neue Programme werden aber nicht einfach nur hinzugefügt, sondern in logische Blöcke eingeteilt, um schnelleres Finden zu ermöglichen, weshalb auch Bereiche frei bleiben können. So gibt es zum Beispiel für Deutschland neben der Grundliste die Bereiche Dritte, Info+Sport, Special Interest, Lokal TV, ab Platz 100 Nachrichten und ab Programm 123 viele Musiksender.

Während der Countdown zur RAPSInstallation abläuft (und auch noch zu einem späteren Zeitpunkt der Installation), können Sie mit der Taste EXIT die RAPS-Installation abbrechen.

Die Programmliste, die dann erscheint, ist eine vorprogrammierte Werksliste. Diese wird, aufgrund der abgebrochenen RAPS-Installation, jedoch nicht via Satellit aktualisiert!

Die jeweils aktuellen RAPS-Listen stehen über den Satelliten Astra 19,2° zur Verfügung. Daher können Sie RAPS nur in der Ausleuchtzone des Satelliten Astra 19,2° nutzen, außerdem muss Ihre Empfangsanlage für Astra-Digitalempfang geeignet sein.

AVANIT SXHD 23

Page 48

Grundlegende Bedienung

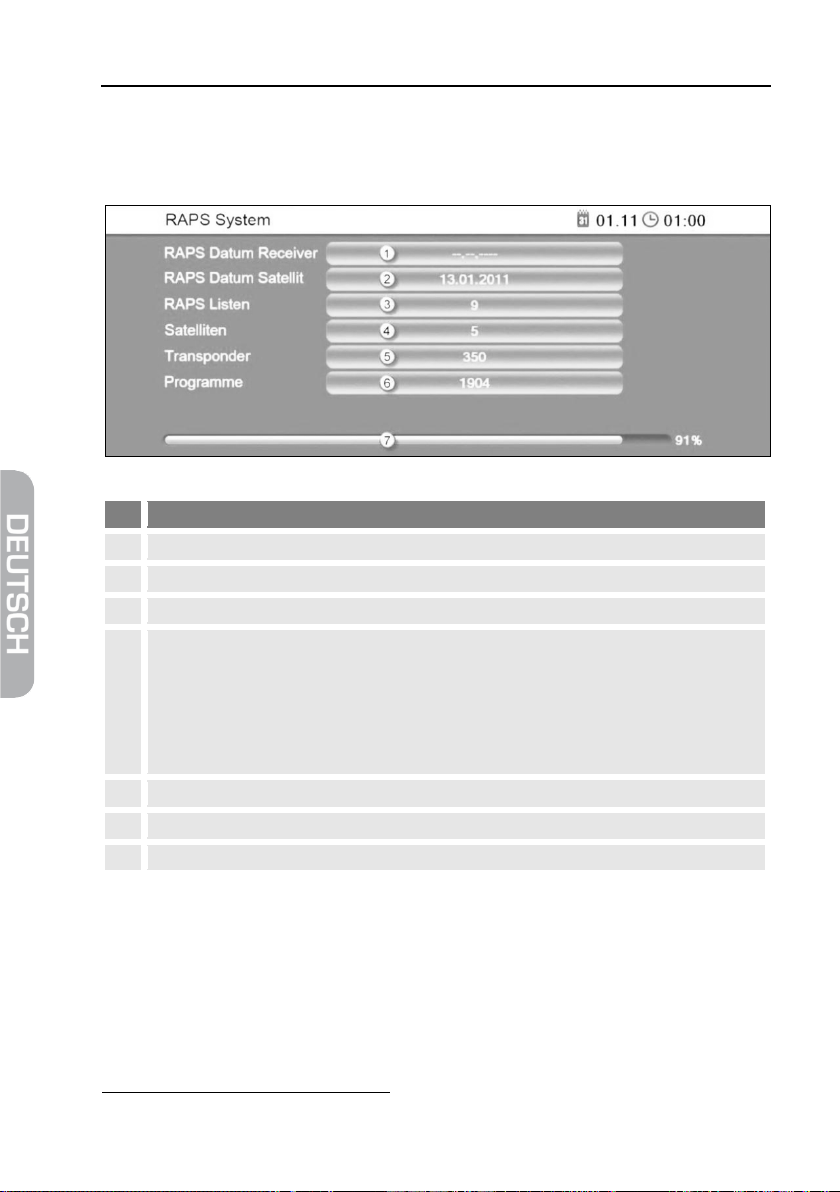

Nr.

Bedeutung

Datum der im Receiver abgespeicherten RAPS-Datei

Datum der aktuell auf Satellit befindlichen RAPS-Datei

Anzahl der verfügbaren RAPS-Listen

Anzahl der in der RAPS-Datei enthaltenen Satelliten:

Anzahl der in der RAPS-Datei enthaltenen Transponder

Anzahl aller Programme in den RAPS-Listen

Fortschrittsbalken: gibt Auskunft über den Ablauf des Downloads der RAPS-Datei

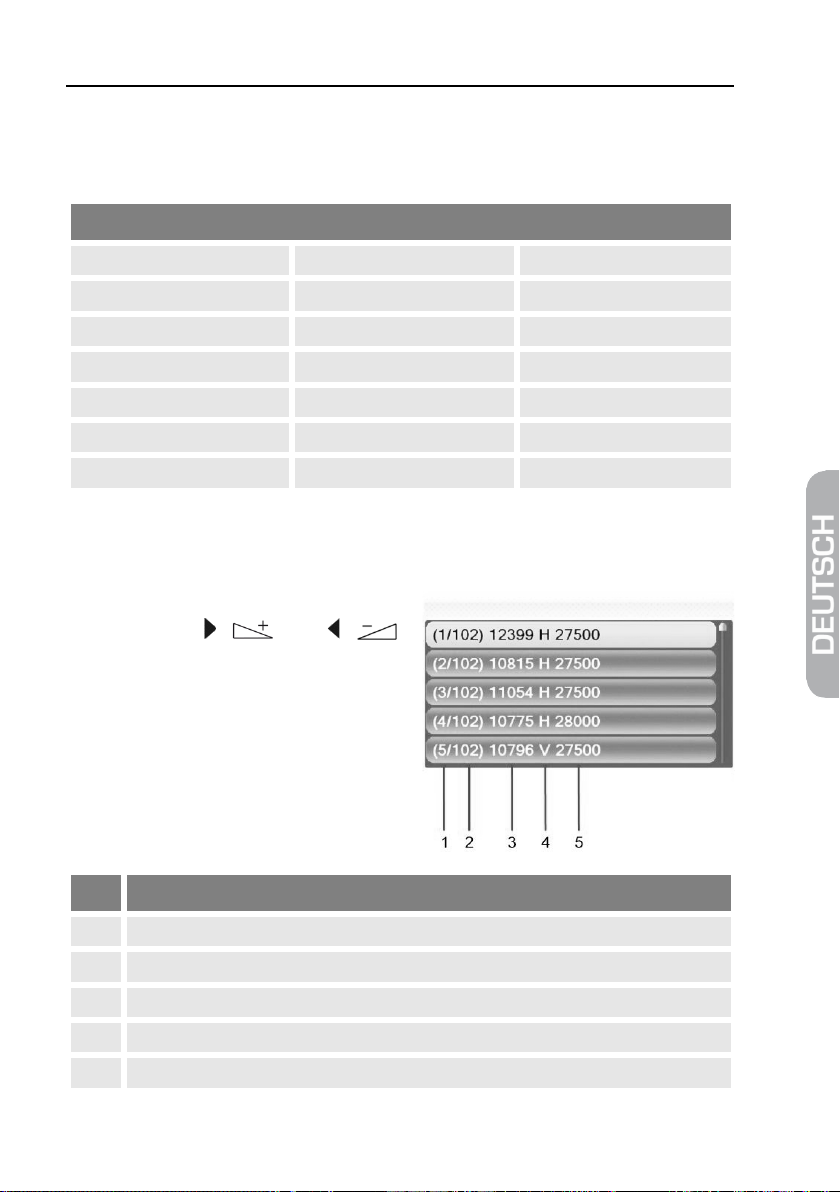

5.2.3 RAPS-Parameter

Während der Installation werden im dritten Installationsfenster RAPS System verschiedene Parameter angezeigt:

Astra 19,2° Ost5 Hotbird 13° Ost Turksat 42° Ost Astra 23,5° Ost Eurobird 9A 9° Ost

Ost, oft auch abgekürzt „E“ = east (engl.)

24 AVANIT SXHD

Page 49

Grundlegende Bedienung

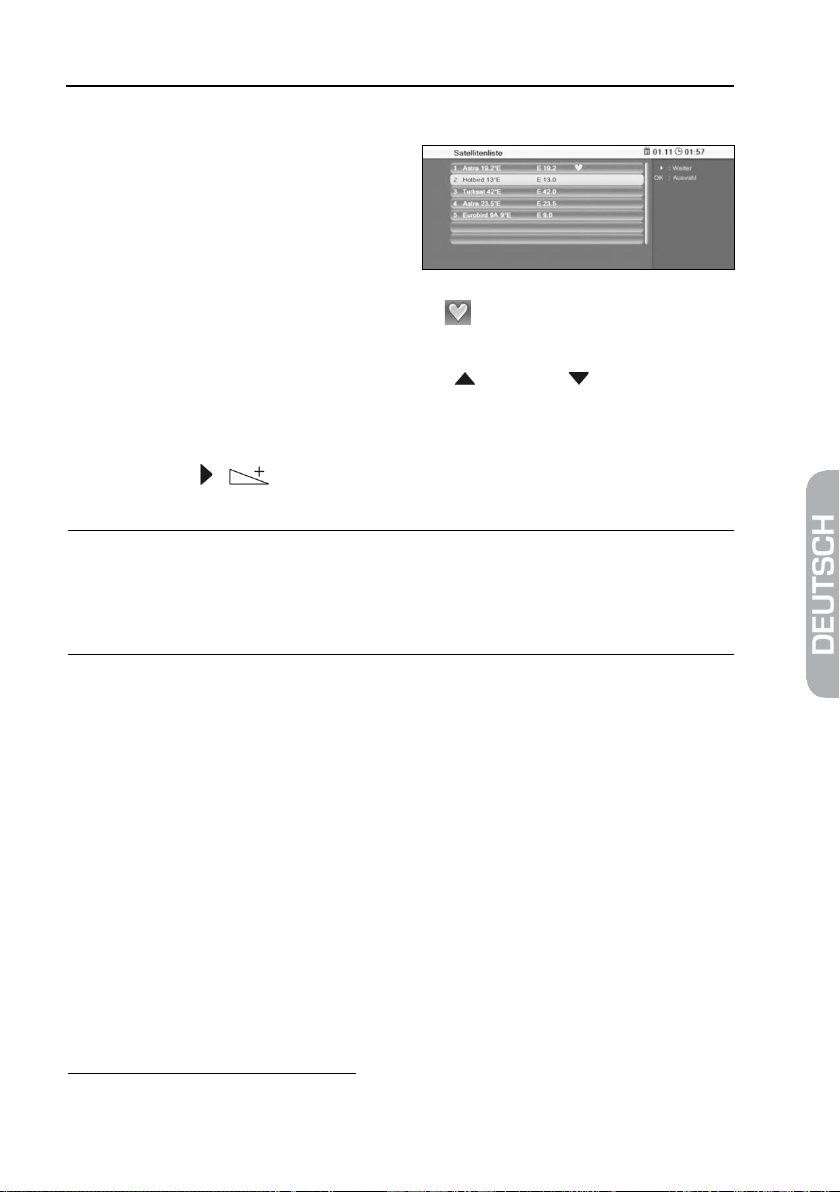

5.2.4 Satellitenliste

Nach erfolgtem RAPS-Download und abgeschlossener Satellitensuche (RAPS DiSEqC stehende Fenster Satellitenliste.

Hier werden die in der RAPS-Datei enthaltenen Satelliten angezeigt. Die Satelliten, die RAPS gefunden hat, sind markiert . Sie können weitere Satelliten

hinzuwählen oder auch gefundene Satelliten abwählen.

 Wählen Sie einen Satelliten mit den Tasten / PR+ und / PR-.  Drücken Sie OK, um einen nicht markierten Satelliten auszuwählen.  Drücken Sie OK, um einen markierten Satelliten abzuwählen.  Drücken Sie / , um zum nächsten Fenster Auswahl der RAPS Liste zu

-Scan) öffnet sich das neben-

gelangen.

Da die RAPS-Listen über den Satelliten Astra 19,2° zur Verfügung stehen, ist Astra 19,2° immer in der RAPS-



Satellitenliste enthalten und kann auch nicht gelöscht werden!

Beispiele:

• Ihre Antennenanlage ist für den Empfang von Astra 19,2°E und Hotbird 13°E

ausgelegt. Diese Satelliten werden gefunden und sind in der Liste markiert. Sie planen demnächst Ihre Antennenanlage für den Empfang von Eurobird 9A 9°E zu erweitern. Um die Installation dann nicht noch einmal durchführen zu müssen, können Sie schon jetzt Eurobird 9A 9°E zusätzlich markieren.

• Ihre Antennenanlage ist für den Empfang von Astra 19,2°E und Türksat 42°E

ausgelegt. Der Receiver im Kinderzimmer soll aber nur die deutschen Sender empfangen können. Sie wählen dazu manuell den (vom RAPS-DiSEqC-Scan) gefundenen Türksat 42°E ab.

DiSEqC = Digital Satellite Equipment Control, bezeichnet eine digitale Steuersignaltechnik bei

Satelliten-Empfangsanlagen

AVANIT SXHD 25

Page 50

Grundlegende Bedienung

5.2.5 Land

 Wählen Sie mit den Tasten / PR+

und / PR- das Land aus, in dem Sie den Receiver betreiben, und damit die RAPS-Liste. Welche Länder auswählbar sind, ist von Ihrer Wahl der Satelliten im Abschnitt

5.2.4 abhängig.

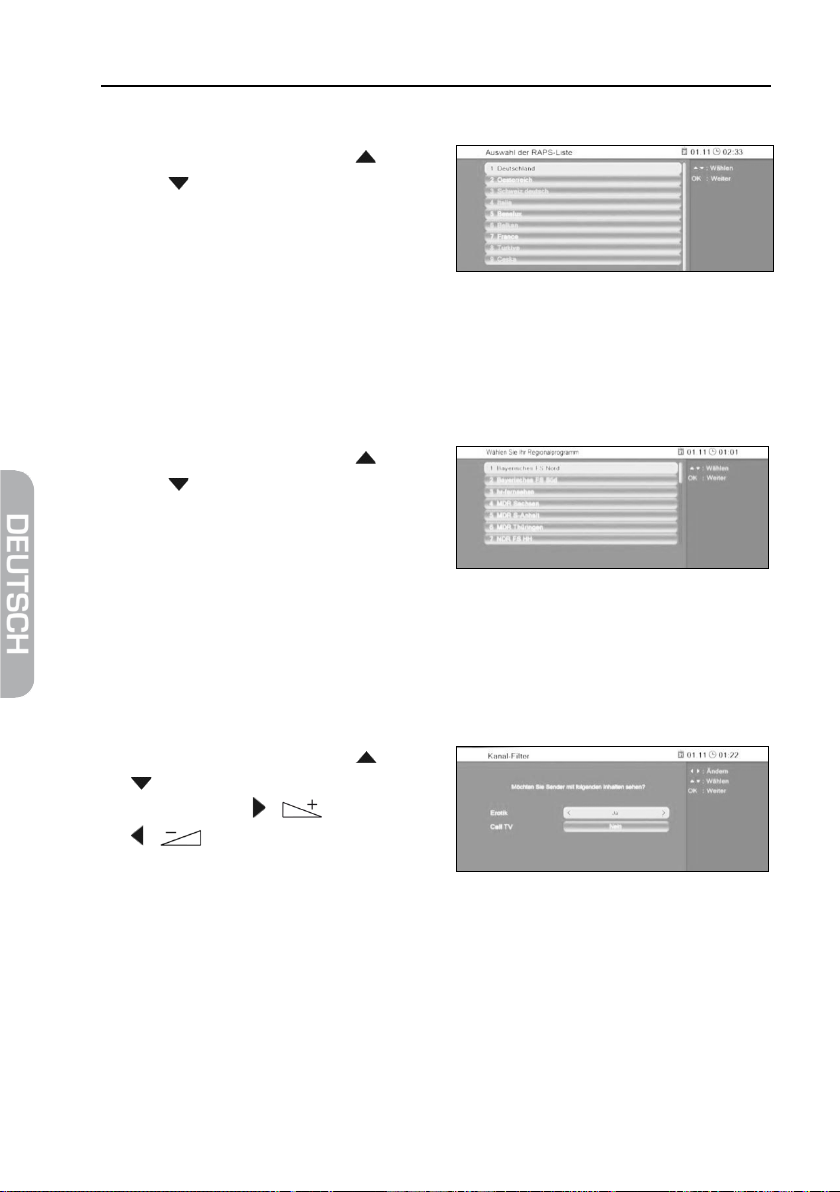

 Drücken Sie OK, um zum nächsten Fenster Wählen Sie Ihr Regionalpro-

gramm zu gelangen.

5.2.6 Regionalprogramm

 Wählen Sie mit den Tasten / PR+

und / PR- Ihr bevorzugtes Regionalprogramm aus (das in der Programmliste dann auf dem dritten Platz liegt).

 Drücken Sie OK, um zum nächsten Fenster Kanal-Filter zu gelangen, in dem

Sie auswählen können, ob Sie Erotik-Programme und Call-TV (Sender, bei denen durch Anrufe teils erhebliche Telefonkosten entstehen können) in die Programmliste aufnehmen wollen.

5.2.7 Kanal-Filter

 Wählen Sie mit den Tasten und

Erotik bzw. Call-TV und ändern

Sie jeweils mit / , oder

/ , um die entsprechenden Programme in die Programmliste aufzunehmen (Ja) oder nicht (Nein).

 Drücken Sie OK, um Ihre Anpassungen zu speichern und die Installation der

RAPS-Programmliste zu beenden. Danach startet automatisch der TVBetrieb.

26 AVANIT SXHD

Page 51

Grundlegende Bedienung

In der Kopfzeile der Menüfenster

5.3 Betriebsart wählen

Die Betriebsart nach dem ersten Einschalten des Receivers



So können zwischen den Betriebsarten TV (Fernsehprogramme) und RADIO (Radioprogramme) wählen:

 Drücken Sie die Taste TV/RADIO auf der Fernbedienung.  Um wieder zur vorherigen Betriebsart zurückzukehren, drücken Sie erneut

die Taste TV/RADIO.

(oder nach dem Wiederherstellen der Werkseinstellungen) ist Fernsehen (TV).

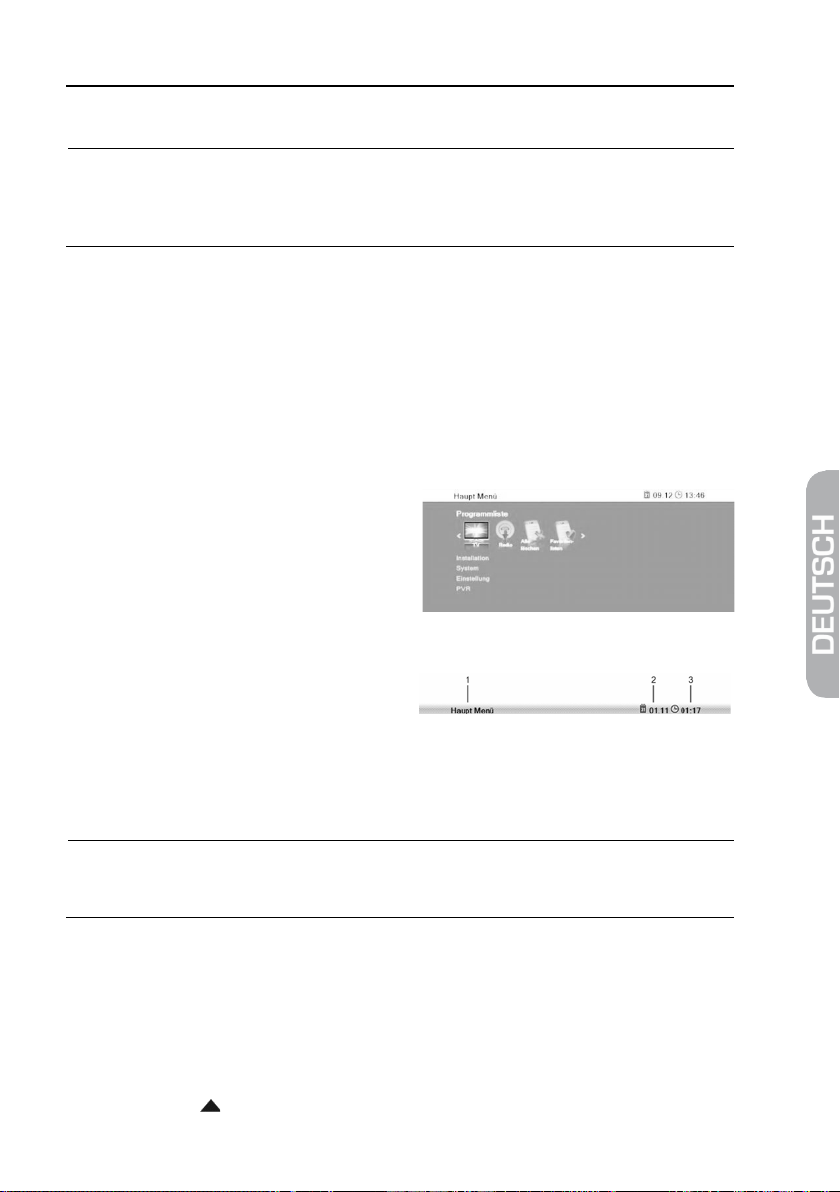

5.4 Menü aufrufen/beenden

 Um das Menü aufzurufen, drücken

Sie die Taste MENU (der Fernbedienung oder am Gerät).

Das Menü wird aufgerufen.

werden angezeigt:

1 Name des Menüfensters 2 Aktuelles Datum

Aktuelle Uhrzeit

 Um das Menü wieder zu verlassen oder eine Stufe zurück zu gelangen, drü-

cken Sie die Taste EXIT.

Gegebenenfalls müssen Sie EXIT mehrmals drücken, um



zum TV-Betrieb zurückzukehren.

5.5 Navigation im Menü

Die Menüpunkte mit den Einstellmöglichkeiten für TV bzw. Radio sind jeweils in beiden Betriebsarten TV und Radio erreichbar.

Sie können sowohl mit den Tasten am Receiver als auch mit der Fernbedienung im Menü navigieren:

 Drücken Sie / PR+, um den Menüpunkt oberhalb auszuwählen.

AVANIT SXHD 27

Page 52

Grundlegende Bedienung

 Drücken Sie / PR-, um den Menüpunkt unterhalb auszuwählen.  Drücken Sie / , um den ausgewählten Wert zu ändern bzw. zu erhö-

hen.

 Drücken Sie / , um den ausgewählten Wert zu ändern bzw. zu reduzie-

ren.

Anstatt mit den Tasten / und / einen Wert zu ändern, können Sie bei vielen Menüpunkten auch die OK-



Aktive (d. h. ausgewählte) Menüpunkte werden farblich hervorgehoben. Obwohl jetzt schon die meisten Einstellungen für den TV-Betrieb gemacht sind,

müssen/können Sie jetzt noch einige wenige weitere Einstellungen über das Menü vornehmen.

Taste drücken, einen neuen Wert aus einer Liste auswählen und diesen durch erneutes Drücken der OK-Taste bestätigen.

5.6 Kindersicherung

Im Untermenü Kindersicherung können Sie den Zugang zu einzelnen Menüs mit einer PIN sichern (wenn Sie beispielsweise Ihre Einstellungen schützen wollen) oder den Aufruf einzelner Programme mittels einer PIN sperren. Im Auslieferungszustand ist die PIN 0000.

So gelangen Sie zum Untermenü Kindersicherung:

1. Drücken Sie die Taste MENU.

2. Wählen Sie das Menü System.

3. Wählen Sie Kindersicherung und bestätigen Sie mit OK.

Nach Passworteingabe können Sie jetzt

− einstellen, ob der Zugang zu den Untermenüs passwortgeschützt sein

soll, indem Sie Menü Sperren wählen und mit den Tasten / oder

/ Aus bzw. Ein wählen,

− einstellen, ob Sie einzelne Programme durch eine PIN schützen wollen,

indem Sie PIN wählen und mit den Tasten / oder / Aus bzw. Ein wählen oder

− das Passwort ändern:

28 AVANIT SXHD

Page 53

Grundlegende Bedienung

1. Wählen Sie das Feld Neues Passwort.

2. Geben Sie ein neues Passwort ein.

3. Navigieren Sie zum Feld Passwort bestätigen.

4. Geben Sie das neue Passwort erneut ein.

4. Drücken Sie OK, um Ihre Änderungen zu speichern und das Untermenü zu

verlassen.

5. Verlassen Sie das Menü, indem Sie so oft die Taste EXIT drücken, bis auf dem

Bildschirm wieder das normale Fernsehbild erscheint.

Anstatt das Menü komplett zu verlassen, können Sie natür-



lich auch im Menü – oder auch im Untermenü – bleiben, um weitere Einstellungen vorzunehmen.

5.7 Zeit einstellen

Zum sinnvollen Betrieb des AVANIT SXHD müssen Sie die Systemzeit einstellen. Standardmäßig ist der Receiver auf GMT Uhrzeit werden aus dem empfangenen Signal entnommen. Die Zeitzone ist standardmäßig auf GMT + 1 Stunde (+ 1:00) eingestellt. Die notwendigen Anpassungen können Sie im Untermenü Zeit vornehmen:

1. Wählen Sie das Menü System (siehe oben).

2. Wählen Sie das Untermenü Zeit und bestätigen Sie mit OK.

3. Wählen Sie den Punkt GMT-Nutzung und schalten Sie mit den Tasten /

oder / die GMT-Nutzung ein oder aus.

Ein = automatische Zeiteinstellung über Satellitensignal ist aktiviert. Aus = automatische Zeiteinstellung über Satellitensignal ist deaktiviert.

-Nutzung eingestellt, d. h. Datum und

smart empfiehlt die Voreinstellung zu belassen



4. Wählen Sie den Punkt GMT und wählen Sie mit den Tasten / oder

/ Ihre Zeitzone, beispielsweise gilt für Deutschland, Österreich,

Schweiz GMT +1:00.

5. Wählen Sie den Punkt Sommerzeit und schalten Sie mit den Tasten /

oder / Sommerzeit Aus oder Ein.

GMT = Greenwich Mean Time (engl.), mittlere Zeit am Nullmeridian (Längengrad 0)

AVANIT SXHD 29

(GMT-Nutzung Ein).

Page 54

Grundlegende Bedienung

 Bitte überprüfen Sie die vorgegebene Einstellung und korri-

gieren Sie sie gegebenenfalls. Denken Sie auch daran, diese



6. Wenn Sie die automatische Zeiteinstellung (GMT-Nutzung) ausgeschaltet

haben, müssen Sie Datum und Zeit manuell eingeben: Wählen Sie dazu den Punkt Datum, wählen Sie mit den Tasten / oder

/ die Position, die Sie ändern wollen und geben Sie mit den Zifferntasten das aktuelle Datum ein. Wählen Sie dann den Punkt Zeit, wählen Sie mit den Tasten / oder / die Position, die Sie ändern wollen und geben Sie mit den Zifferntasten die aktuelle Uhrzeit ein.

7. Verlassen Sie das Menü, indem Sie so oft die Taste EXIT drücken, bis auf dem

Bildschirm wieder das Fernsehbild erscheint.

Einstellung entsprechend zu ändern (z. B. gilt z. Zt. in Deutschland Sommerzeit - + 1h - vom letzten Sonntag im März bis zum letzten Sonntag im Oktober).

5.8 Fernsehen

Sie haben verschiedene Möglichkeiten, ein Programm auszuwählen:

• Direkte Programmwahl,

• Programmwahl über Auswahlfenster und

• Programmwahl über Suchfunktion,

welche in den drei nachfolgenden Abschnitten erläutert werden.

5.8.1 Direkte Programmwahl

 Wählen Sie mit den Tasten / PR+ und / PR- das Programm, das Sie

sehen wollen.

Bei jedem Programmwechsel öffnet sich für wenige Sekunden ein Infofenster mit Informationen zum laufenden Programm:

30 AVANIT SXHD

Page 55

Grundlegende Bedienung

Nr.

Beschreibung

Programmplatz des laufenden Programms in der aktuellen Programmliste

Programmname des laufenden Programms

Datum

Uhrzeit

Name der nächsten Sendung

Name der aktuellen Sendung

 Drücken Sie die Taste INFO, um dieses Infofenster jederzeit

aufzurufen.

 Stellen Sie die Dauer der Anzeige unter OSD ausblenden



(siehe Abschnitt 6.3.2, Seite 56) ein.

 Drücken Sie zwei Mal EXIT, um das Infofenster wieder zu

schließen.

AVANIT SXHD 31

Page 56

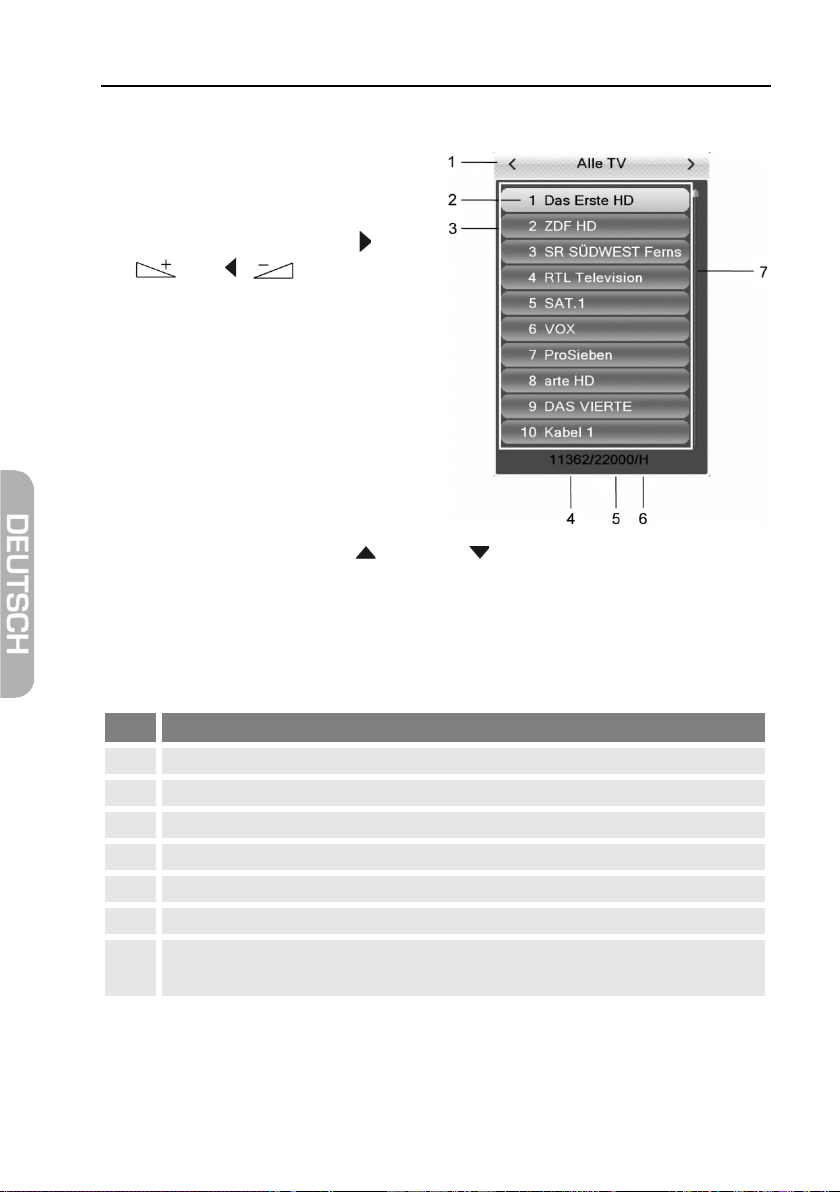

Grundlegende Bedienung

Nr.

Beschreibung

Anzeige der aktuellen Programmliste

Markiertes Programm

In der aktuellen Programmliste enthaltene Programme

Frequenz des aktuellen Kanals (Bsp.: 33800 sind 338,00 MHz)

Symbolrate des aktuellen Kanals (in Megasymbols/Sekunde)

Polarisation des aktuellen Kanals (H = horizontal, V = vertikal)

5.8.2 Programmwahl über Auswahlfenster

1. Drücken Sie die OK-Taste, um ein

Auswahlfenster mit allen verfügbaren Programmen anzuzeigen.

2. Wählen Sie mit den Tasten /

oder / die Programmliste aus, in der sich das gewünschte Programm befindet (1) oder drücken Sie die Taste FAV, um zwischen Ihren Favoritenlisten (siehe Abschnitt 6.1.3, S. 45) auszuwählen.

3. Wählen Sie mit den Tasten / PR+ und / PR- in Einzelschritten

oder mit den Tasten P+ und P- in Zehnerschritten das Programm, das Sie sehen wollen (3), und bestätigen Sie die Auswahl mit OK. Das Programm wird entsprechend umgeschaltet.

4. Drücken Sie EXIT oder noch einmal OK, um das Auswahlfenster zu schließen.

Programmauswahlfenster:

Scrollbalken – zeigt die Position des aktuellen Programms in der Programmlis-

te an

32 AVANIT SXHD

Page 57

Grundlegende Bedienung

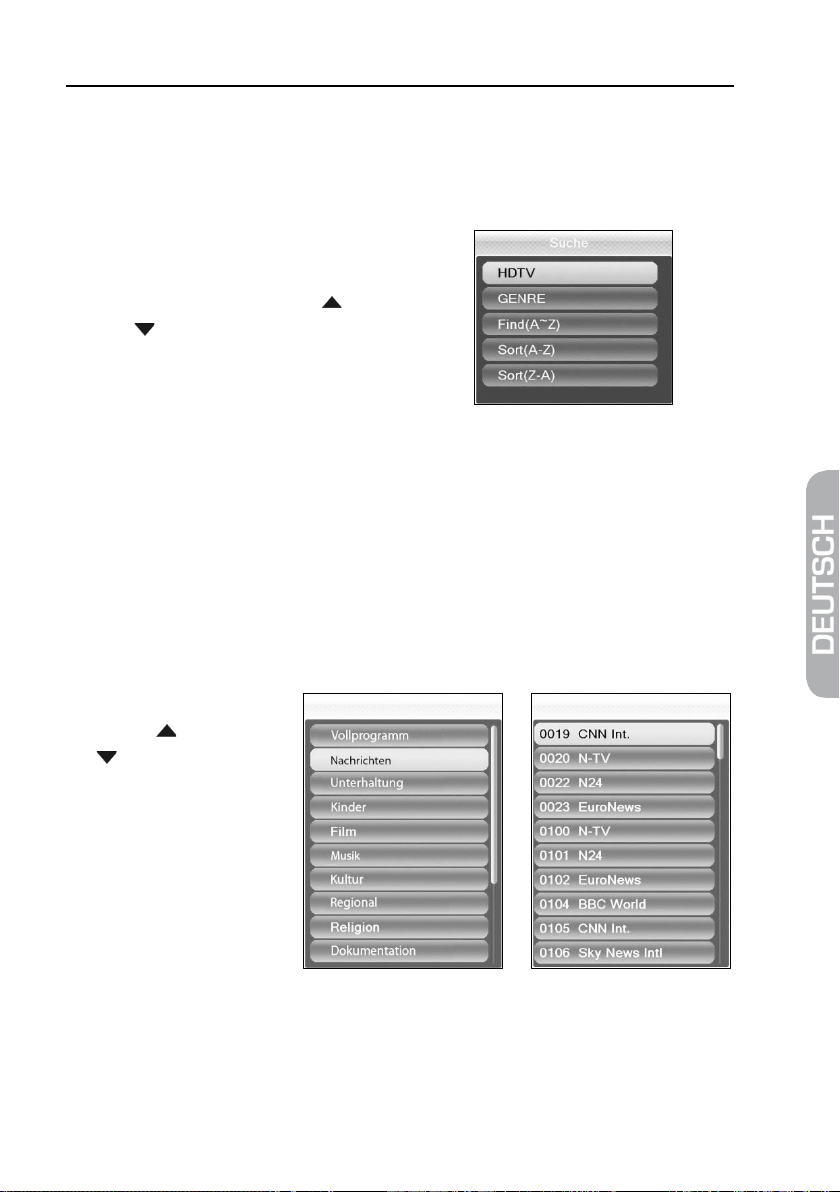

5.8.3 Programmwahl über Suchfunktion

Da die Programmliste recht umfangreich sein kann, bietet der AVANIT SXHD verschiedene Möglichkeiten die Liste zu filtern, innerhalb der Liste nach Programmen zu suchen oder die Liste zu sortieren:

 Drücken Sie die FIND-Taste, um das

Fenster Suche zu öffnen.

 Wählen Sie mit den Tasten / PR+

und / PR- eine der angebotenen Möglichkeiten aus und bestätigen Sie mit OK.

5.8.3.1 HDTV-Filter

 Wählen Sie HDTV, um im Programmauswahlfenster nur HDTV-Programme

anzuzeigen.

 Um ein Programm auszuwählen, gehen Sie so vor, wie unter 5.8.2 beschrie-

ben.

5.8.3.2 Genre-Filter

Wählen Sie GENRE, um das Genre-Auswahlfenster 1 2  Wählen Sie mit den

Tasten / PR+ und

/ PR- das ge-

wünschte Genre aus und bestätigen Sie mit OK. Als zweites Fenster öffnet sich das Programmauswahlfenster, in dem jetzt nur Programme des gewählten Genres angezeigt werden.

 Drücken Sie EXIT um das Programmauswahlfenster zu schließen. Jetzt kön-

nen Sie erneut ein Genre auswählen.

(1) anzuzeigen.

AVANIT SXHD 33

Page 58

Grundlegende Bedienung

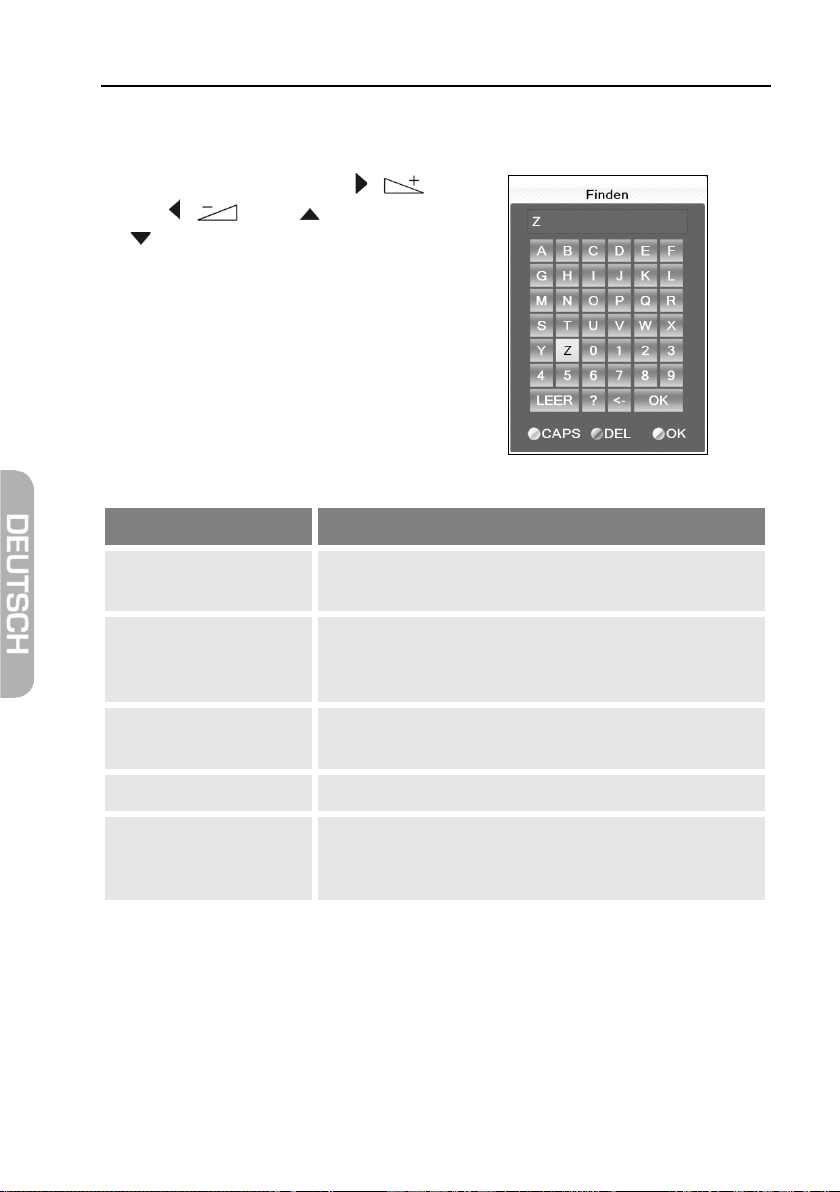

5.8.3.3 Programme finden (nach Alphabet)

Wählen Sie Find (A-Z), um das Fenster Finden zu öffnen:

1. Wählen Sie mit den Tasten /

und / , sowie / PR+ und

/ PR- ein Zeichen und bestätigen

Sie jeweils mit OK, um es in das Feld für den Namen oder einen Teil des Namens des gewünschten Programms zu übernehmen.

Neben den Buchstaben und Zahlen gibt es besondere Schaltflächen:

Schaltfläche Bedeutung

CAPS (gelbe Funktionstaste)

DEL (rote Funktionstaste) oder <-

OK (blaue Funktionstaste)

LEER

Umschaltung zwischen Groß- und Kleinschreibung (wirkt nur auf Buchstaben).

Löscht das zuletzt eingegebene Zeichen.

Schließt das Fenster.

Fügt ein Leerzeichen ein.

Das Fragezeichen als erstes Zeichen hat eine „Wildcard“Funktion, z. B.: ist die Eingabe „?R“, werden alle Programme gefunden, in deren Namen ein „R“ vorkommt.

34 AVANIT SXHD

Page 59

Grundlegende Bedienung

Buchstabe).

1 2

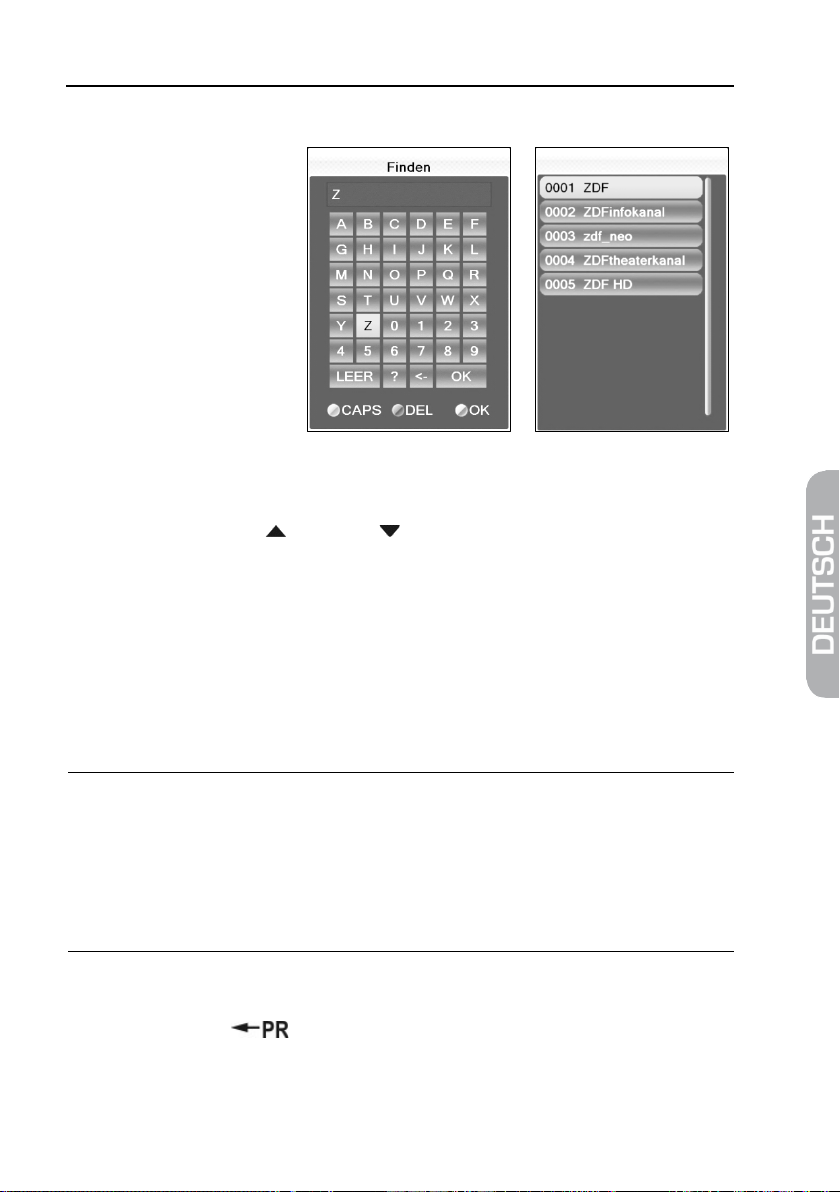

2. Sobald Sie das erste

ausgewählte Zeichen mit OK bestätigt haben, öffnet sich als zweites Fenster das Programmauswahlfenster, in dem jetzt Programme angezeigt werden, die mit diesem Zeichen anfangen (meistens ist das erste Zeichen ein

 Drücken Sie EXIT, um das Fenster 1 zu schließen, wenn Ihnen die Auswahl

jetzt übersichtlich genug erscheint. Im Programmauswahlfenster können Sie jetzt mit den Tasten / PR+ und / PR- das gewünschte Programm wählen und mit OK bestätigen.

 Kehren Sie zurück zur Zeicheneingabe (siehe oben), um die Programmaus-

wahl noch weiter einzuschränken.

5.8.3.4 Programmliste sortieren (nach Alphabet)

 Wählen Sie Sort (A-Z) bzw. Sort (Z-A), um die im Programmauswahlfenster

angezeigten Programme in alphabetischer Reihenfolge aufsteigend oder absteigend zu sortieren.

Bei allen in 5.8.3 beschriebenen Funktionen wird die getroffene Auswahl oder Sortierung wieder gelöscht, sobald ein Programm mit OK ausgewählt wird, d. h. drücken Sie



dann im TV-Betrieb die OK-Taste, um das Programmauswahlfenster anzuzeigen, ist die Programmliste wieder im ursprünglichen Zustand.

5.8.4 Recall

 Drücken Sie die -Taste, um zum zuletzt gesehenen Programm zu

springen.

AVANIT SXHD 35

Page 60

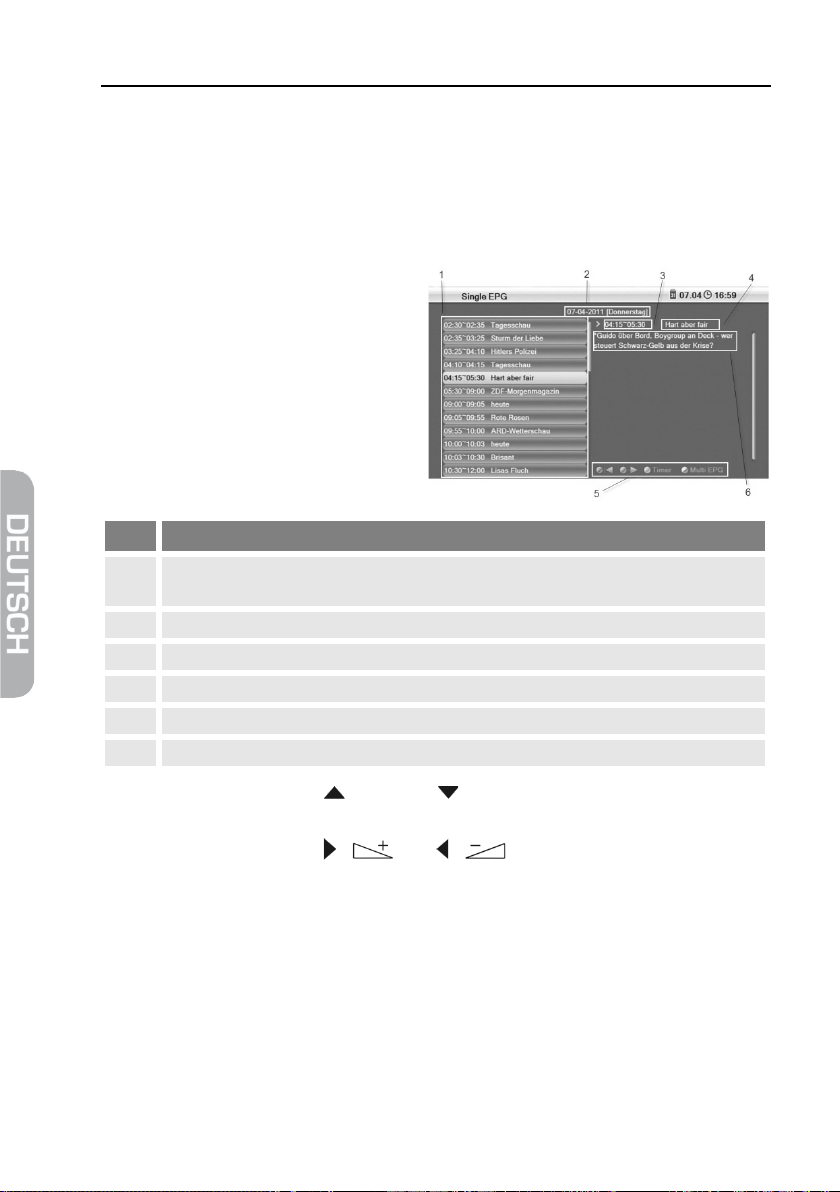

Grundlegende Bedienung

Nr.

Beschreibung

Alle im Tagesverlauf gesendeten Sendungen mit Beginn und Ende, die ausge-

Datum des Tages, für den die Anzeige gilt.

Dauer der aktuellen Sendung (Beginn ~ Ende).

Name der aktuellen Sendung.

Symbolische Darstellung der farbigen Funktionstasten und deren Funktionen.

Detailinfos zur laufenden Sendung.

5.8.5 EPG

Der Elektronische Programmführer (engl. Electronic Program Guide) ist ein komfortabler Ersatz für eine gedruckte Programmzeitschrift.

5.8.5.1 Single EPG

 Drücken Sie die EPG-Taste der

Fernbedienung. Das Fenster Single EPG (Informationen über ein Programm) öffnet sich.

wählte Sendung ist farbig markiert.

 Drücken Sie die Tasten / PR+ und / PR-, um sich eine Sendung früher

oder später anzeigen zu lassen (1).

 Drücken Sie die Tasten / und / , um jeweils einen Tag vor und

zurückzublättern (2).

 Drücken Sie die grüne Funktionstaste, um im Info-Bereich (6) nach unten zu

scrollen.

 Drücken Sie die rote Funktionstaste, um im Info-Bereich (6) nach oben zu

scrollen.

 Drücken Sie die blaue Funktionstaste, um zum Fenster EPG zu wechseln.  Drücken Sie die Taste EXIT, um das Fenster Single EPG zu schließen und

zum TV-Betrieb zurückzukehren.

36 AVANIT SXHD

Page 61

ende Bedienung

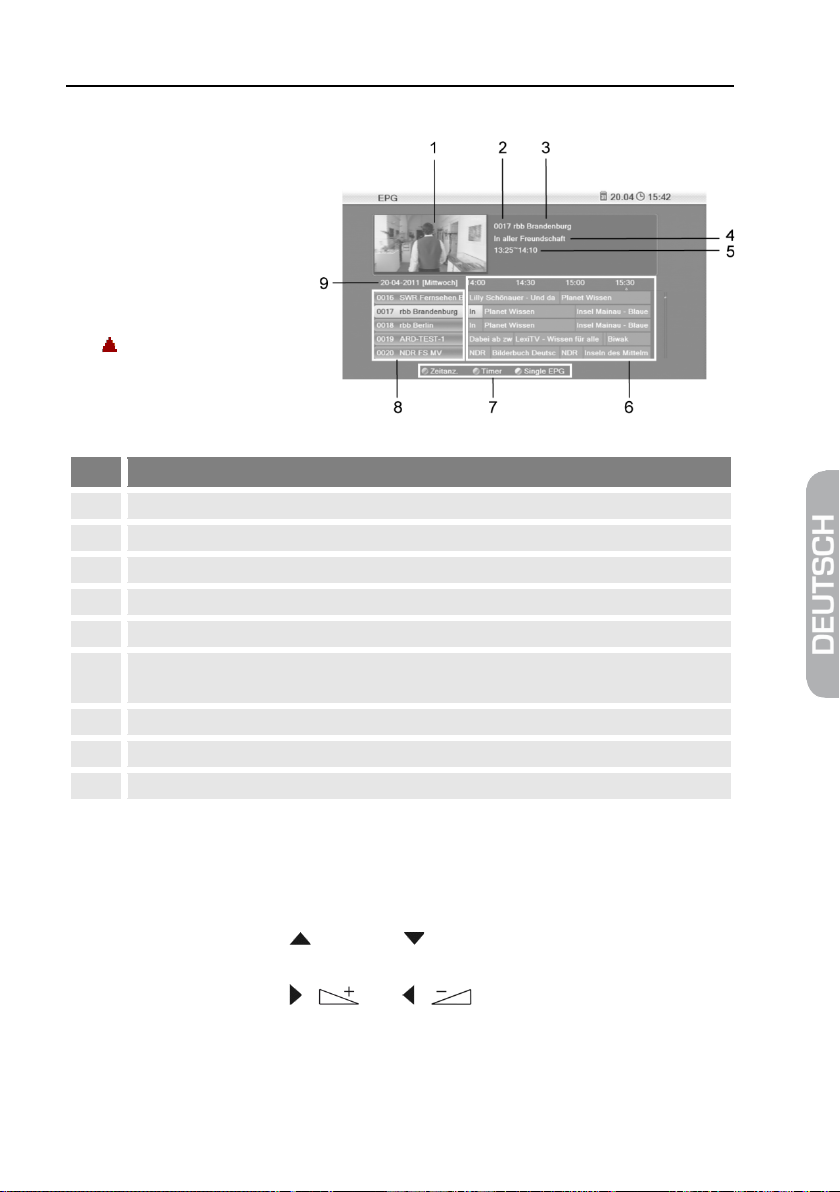

5.8.5.2 EPG

Nach dem Drücken der

Nr.

Beschreibung

Eine Miniaturansicht des ausgewählten Programms.

Programmplatz des ausgewählten Programms.

Name des ausgewählten Programms.

Name der ausgewählten Sendung.

Beginn und das Ende der ausgewählten Sendung.

Aktuelle und nachfolgende Sendungen in einem Zeitfenster von etwa 1,5 Stun-

Symbolische Darstellung der farbigen Funktionstasten und deren Funktionen.

Alle in der aktuellen Programmliste enthaltenen Programme.

Tag, für den die angezeigten Daten gelten.

blauen Funktionstaste im Fenster Single EPG gelangen Sie zum Fenster EPG mit folgenden Anzeigen:

Die laufende Sendung ist mit markiert.

Grundleg

den für das markierte Programm

 Drücken Sie OK, um ein Fenster mit Detailinformationen zur ausgewählten

Sendung zu öffnen. Drücken Sie die OK-Taste, die rote Funktionstaste oder die EXIT-Taste, um dieses Fenster wieder zu schließen.

 Drücken Sie die Tasten / PR+ und / PR-, um durch alle verfügbaren

Programme zu blättern.

 Drücken Sie die Tasten / und / , um innerhalb eines Pro-

gramms jeweils eine Sendung vor und zurückzublättern.

AVANIT SXHD 37

Page 62

Grundlegende Bedienung

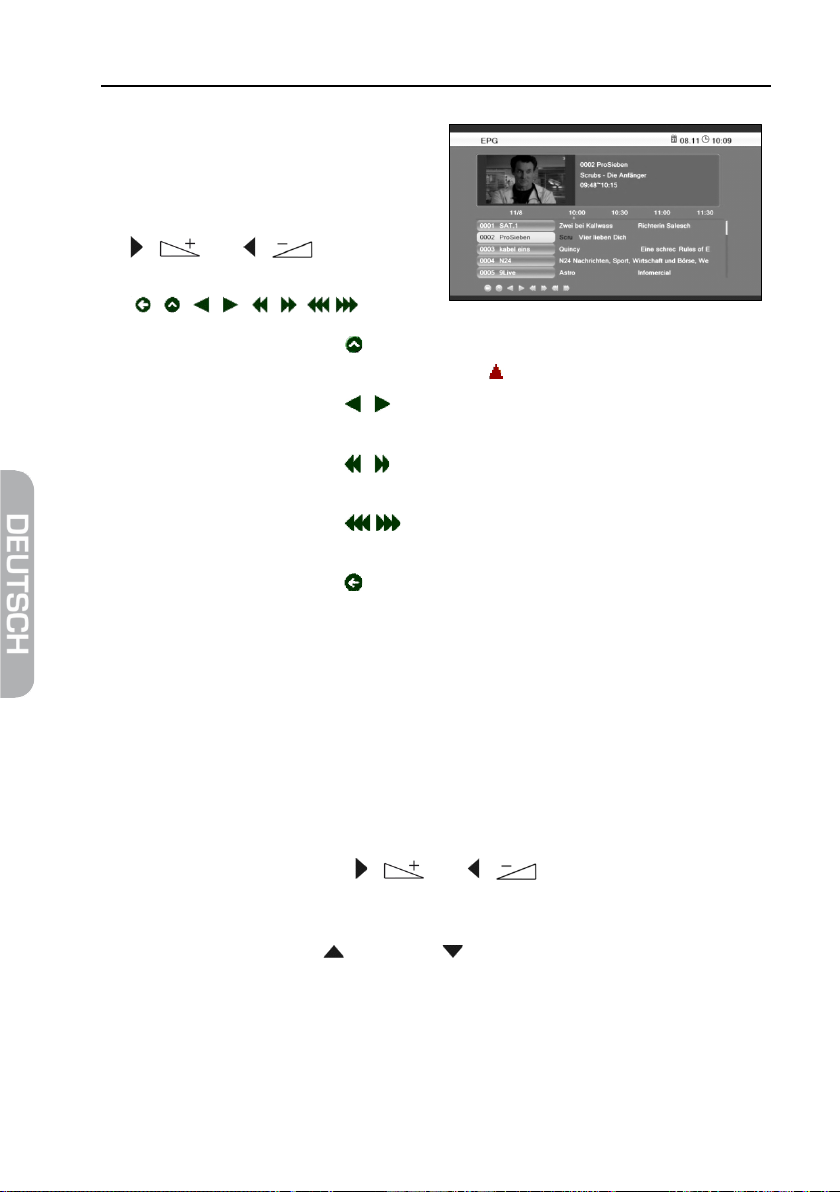

 Drücken Sie die rote Funktions-

taste, um zum Fenster Zeitanzeige zu gelangen:

 Wählen Sie hier mit den Tasten

/ und / die Funkti-

onen am unteren Bildrand:

 Drücken Sie OK wenn ausgewählt ist, um zur laufenden Sendung zu

springen. Die laufende Sendung ist mit markiert.

 Drücken Sie OK wenn ausgewählt ist, um eine Sendung vor oder

zurück zu springen.

 Drücken Sie OK wenn ausgewählt ist, um zwei Stunden vor oder

zurück zu springen.

 Drücken Sie OK wenn ausgewählt ist, um einen Tag vor oder zu-

rück zu springen.

 Drücken Sie OK wenn ausgewählt ist oder drücken Sie EXIT, um das

Fenster Zeitanzeige zu schließen und wieder zum EPG-Fenster zurückzukehren.

 Drücken Sie die blaue Funktionstaste, um das EPG-Fenster zu verlassen

und zum Fenster Single EPG zurückzukehren.

 Drücken Sie die EXIT-Taste, um das EPG-Fenster zu verlassen und zum Fern-

sehprogramm zurückzukehren.

5.8.6 Audio-Einstellungen

1. Drücken Sie die Taste AUDIO.

2. Wählen Sie mit den Tasten / und / den Audio-Modus aus.

Je nach gewähltem Sender stehen folgende Modi zur Auswahl: Links, Rechts, Stereoton, Mono-Tonspur.

3. Drücken Sie die Tasten / PR+ oder / PR-, um eine andere Sprache oder

Dolby AC3 (Dolby Digital) auszuwählen, sofern vom Sender angeboten.

4. Nachdem Sie den gewünschten Audio-Modus eingestellt haben, verlassen

Sie das Menü mit der EXIT-Taste.

38 AVANIT SXHD

Page 63

Grundlegende Bedienung

5.8.7 Videotext (Teletext)

Videotext ist ein Informationssystem zur Anzeige auf Ihrem Fernsehgerät. Für den Videotext-Empfang muss der gewählte Sender diese Funktion unterstützen. Die Informationen sind in Hauptseiten und Unterseiten organisiert.

 Drücken Sie die TXT-Taste der Fernbedienung, um den Videotext einzuschal-

ten. Die erste Teletext-Seite 100 wird angezeigt.

So können Sie zwischen den Videotext-Seiten navigieren:

Taste Funktion

Ziffernblock der Fernbedienung Direkteingabe einer Seitennummer

nächste Hauptseite

vorige Hauptseite

(falls Unterseiten existieren)

nächste Unterseite

vorige Unterseite oder AUTO: der Unterseitenwechsel erfolgt automatisch

 Drücken Sie die EXIT- oder TXT-Taste, um den Videotext wieder auszuschal-

ten.

5.8.8 Seitenverhältnis

 Drücken Sie die V-MODE-Taste mehrmals hintereinander, um das Bildseiten-

verhältnis einzustellen: Mögliche Werte sind: Auto, 4:3PS, 4:3LB, 16:9LB (siehe Tabelle im Abschnitt 6.3.1, Seite 54).

Die Einstellung des Seitenverhältnisses ist auch über das



Bei Videotext (außerhalb Deutschlands Teletext) werden in der Austastlücke des Fernsehsignals

Nachrichten, Texte und bildhafte Darstellungen ausgestrahlt.

Menü möglich (siehe Abschnitt 6.3.1)

AVANIT SXHD 39

Page 64

Grundlegende Bedienung

Nr.

Beschreibung

Genre

Startzeit und Endzeit der aktuellen Sendung

Name des aktuellen Programms

Name der aktuellen Sendung

Sprache der aktuellen Sendung

Detailinformation über die aktuellen Sendung

DVB PIDs für Video, Audio, PCR9

Angaben der Frequenz, der Polarisation (H = horizontal, V = vertikal) und der Symbolrate

Signalstärke

Signalqualität

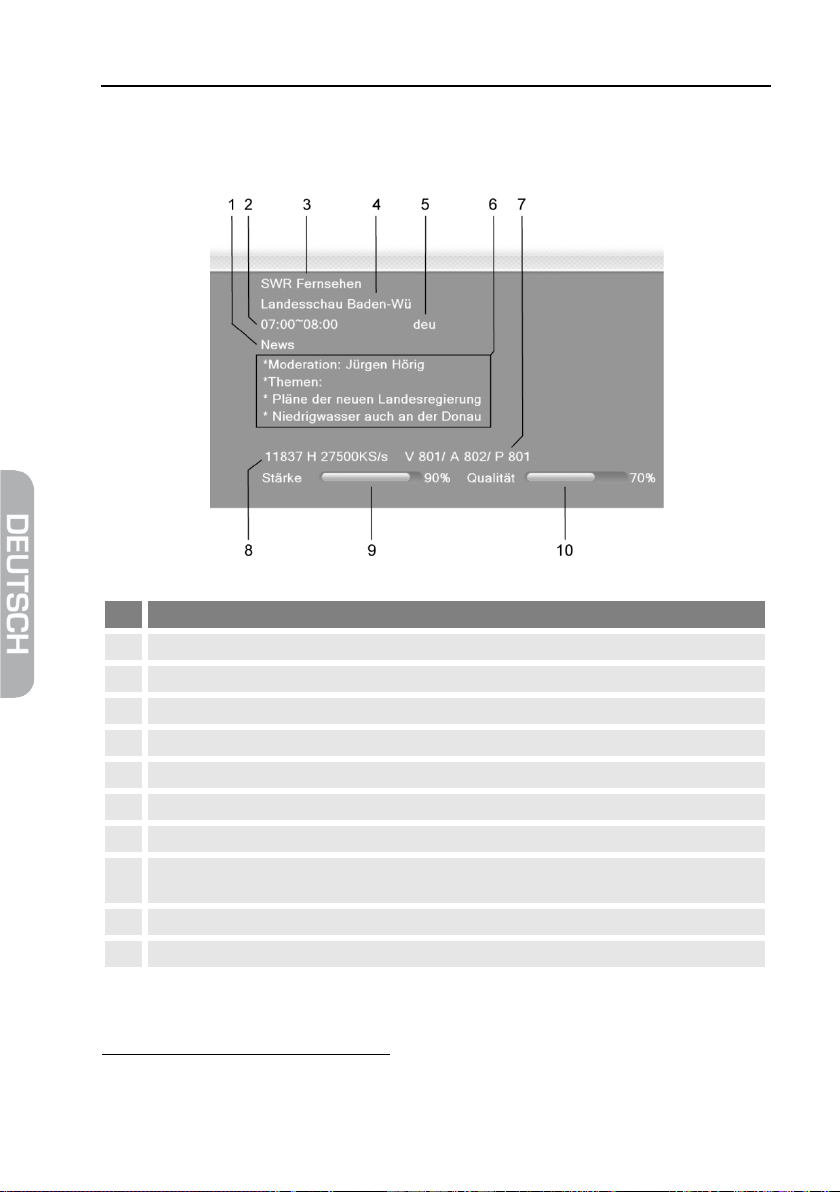

5.9 Programminfo

Drücken Sie zweimal die INFO-Taste. Sie erhalten folgendes Fenster:

PID = Packet IDentifier (engl.), jede Tabelle oder jeder Elementary Stream in einem Transportstrom wird durch einen 13 Bit großen PID identifiziert. PCR = Program Clock Reference um dem Dekoder eine zeitlich und geschwindigkeitsrichtige Darstellung zu ermöglichen

40 AVANIT SXHD

(engl.), notwendig

Page 65

Erweiterte Einstellungen und Funktionen

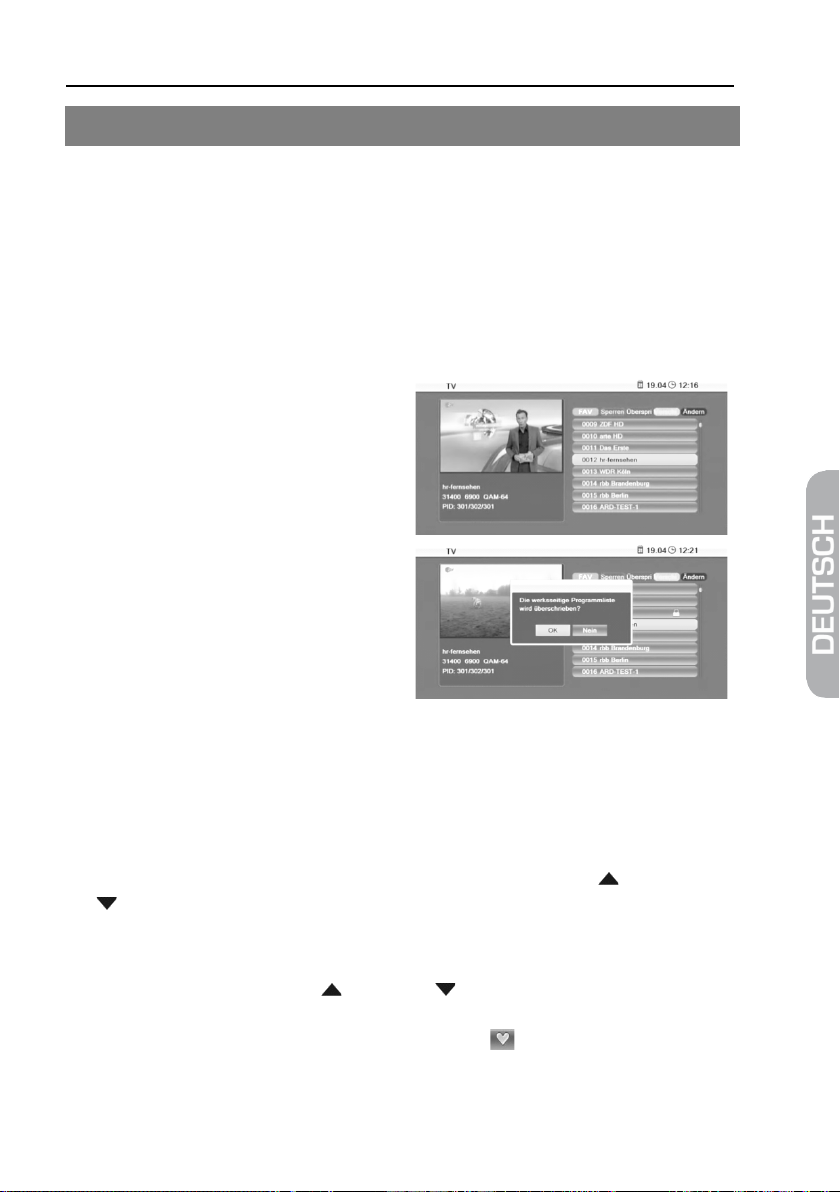

6 Erweiterte Einstellungen und Funktionen

Bei den nachfolgend beschriebenen Editiervorgängen werden Sie beim

6.1 Menü Programmlisten

6.1.1 TV-Programmliste / Radio-Programmliste

Sie können die Listen individuell anpassen. Es stehen Ihnen verschiedene Editiermöglichkeiten zur Verfügung. Zur Vereinfachung wird im Folgenden nur das Editieren der TV-Listen erläutert, zum Editieren der Radio-Programmlisten müssen Sie entsprechend vorgehen.

1. Navigieren Sie im Menü Pro-

grammliste zum Untermenü TV.

2. Drücken Sie OK, um das Fenster TV

zu öffnen.

Verlassen des Programmlisten-Menüs (oder beim Wechseln der Programmliste oder beim Wählen einer anderen Funktion) jeweils gefragt,

ob Sie die werkseitige Programmliste überschreiben möchten, d. h. Sie können die gemachten Änderungen übernehmen (OK - dann wird die Programmliste entsprechend geändert) oder sie verwerfen (Nein - dann bleibt die ursprüngliche Programmliste unverändert).

6.1.1.1 Programm einer Favoritenliste hinzufügen

1. Markieren Sie das entsprechende Programm mit den Tasten / PR+ und

/ PR-.

2. Drücken Sie die Taste FAV und bestätigen Sie mit OK.

Ein Auswahlfenster mit den acht vorhandenen Favoritenlisten öffnet sich.

3. Wählen Sie mit den Tasten / PR+ und / PR- die Favoritenliste aus der

das Programm zugeordnet werden soll und bestätigen Sie mit OK. Die jeweilige Favoritenliste wird entsprechend markiert ( ).

AVANIT SXHD 41

Page 66

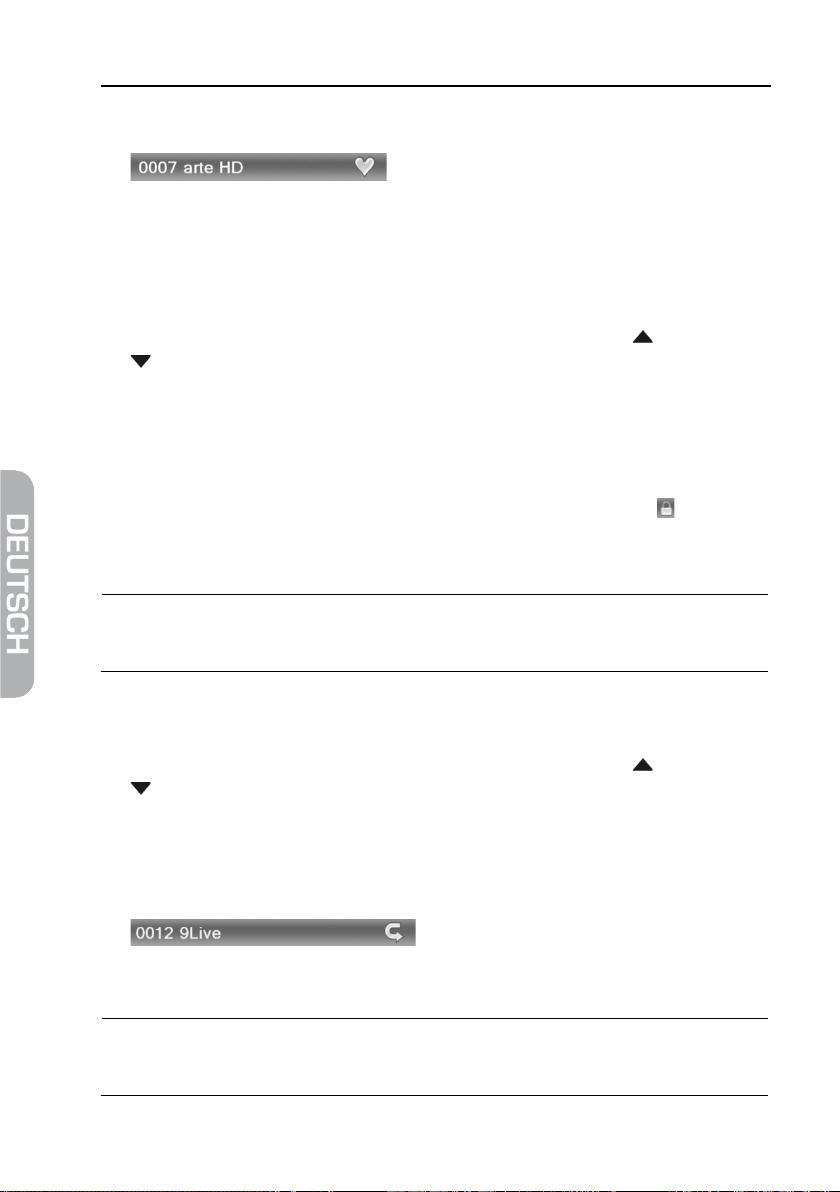

Erweiterte Einstellungen und Funktionen

4. Die Programme, die Sie einer Favoritengruppe zugeordnet haben, werden in

den Programmlisten markiert.

5. Drücken Sie die Taste FAV noch einmal oder die Taste EXIT, um die Funktion

Hinzufügen zu verlassen.

6.1.1.2 Programme mit einem Passwortschutz versehen (für unbefugten

Zugriff sperren)

1. Markieren Sie das entsprechende Programm mit den Tasten / PR+ und

/ PR-.

2. Drücken Sie die rote Funktionstaste (SHIFT).

3. Bestätigen Sie mit OK. Sie werden zur Eingabe eines Passwortes aufgefor-

dert.

4. Geben Sie ein Passwort ein.

Gesperrte Programme werden in den Programmlisten markiert .

5. Drücken Sie erneut die rote Funktionstaste (SHIFT), um die Funktion Sper-

ren zu verlassen.

Um ein so gesperrtes Programm sehen zu können, muss ab



jetzt immer zuerst das Passwort eingegeben werden.

6.1.1.3 Programme beim Weiterschalten von Programm zu Programm

(Zappen) überspringen

1. Markieren Sie das entsprechende Programm mit den Tasten / PR+ und

/ PR-.

2. Drücken Sie die grüne Funktionstaste.

3. Bestätigen Sie mit OK.

Programme, die übersprungen werden sollen, werden in den Programmlisten markiert.

4. Drücken Sie erneut die grüne Funktionstaste, um die Funktion Sperren zu

verlassen.

Das Programm wird ab jetzt beim Umschalten von einem



42 AVANIT SXHD

Programm auf das nächste (Zappen) übersprungen.

Page 67

Erweiterte Einstellungen und Funktionen

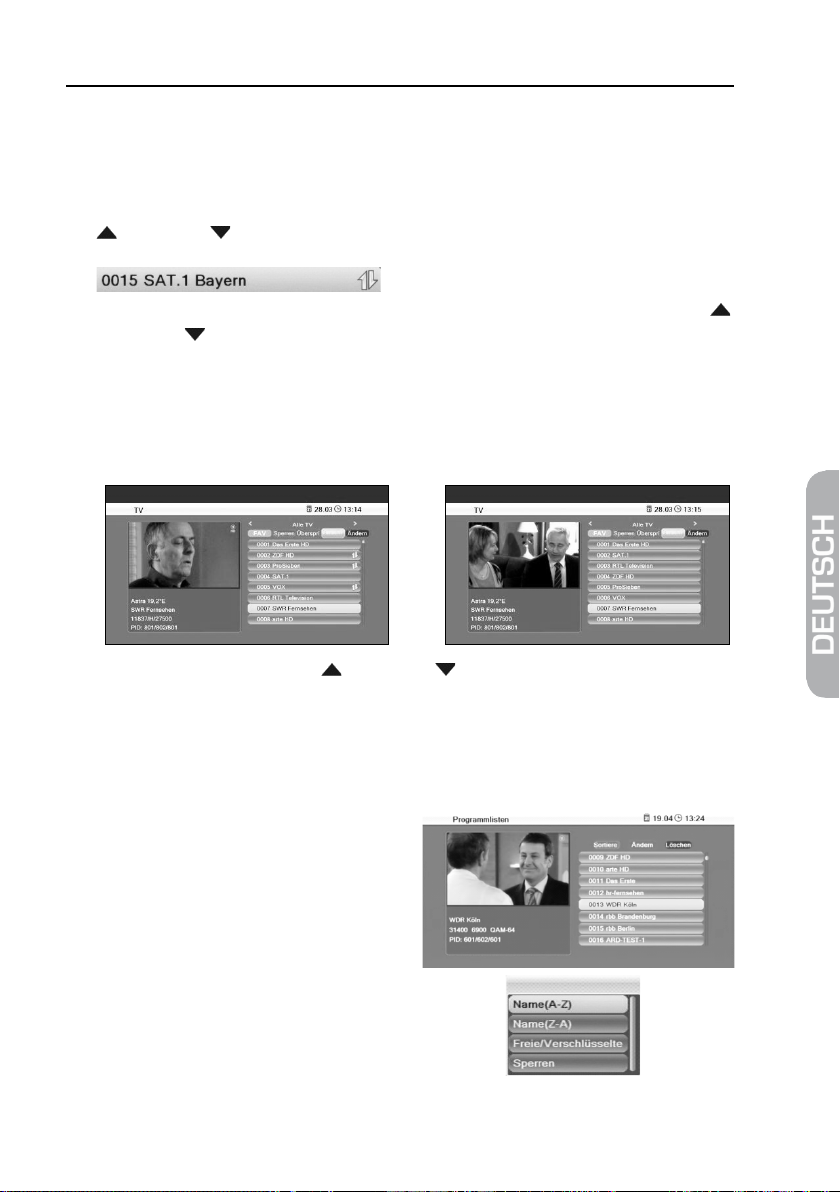

6.1.1.4 Programme auf einen anderen Kanalplatz verschieben:

1. Drücken Sie die gelbe Funktionstaste, um die Funktion Verschieben einzu-

leiten.

2. Markieren Sie das Programm, das Sie verschieben möchten, mit den Tasten

/ PR+ und / PR- und bestätigen Sie mit OK.

Das zu verschiebende Programm wird in der Programmliste markiert.

. Falls sie nicht nur ein Programm, sondern

mehrere Programme verschieben möchten, markieren Sie mit den Tasten / PR+ und / PR- weitere Programme und bestätigen Sie jeweils mit OK. Die zu verschiebenden Programme müssen dabei nicht direkt aufeinanderfolgen. Beispiel:

Vor dem Verschieben – drei

Nach dem Verschieben

Programme sind markiert

3. Wählen Sie mit den Tasten / PR+ und / PR- den Programmplatz, vor

dem Sie das Programm / die Programme einschieben möchten und drücken Sie noch einmal die gelbe Funktionstaste.

4. Drücken Sie oder die Taste EXIT, um die Funktion Verschieben zu verlassen.

6.1.1.5 Programmliste sortieren

1. Drücken Sie die blaue Funktions-

taste (Ändern). Das Fenster Programmlisten öffnet sich.

2. Drücken Sie die rote Funktions-

taste (Sortiere), um ein Fenster zu

öffnen, in dem Sie die Sortierkriterien festlegen können.

AVANIT SXHD 43

Page 68

Erweiterte Einstellungen und Funktionen

3. Wählen Sie Name(A-Z), um die Programmliste in aufsteigender alphabeti-

scher Reihenfolge zu sortieren. oder Wählen Sie Name(Z-A), um die Programmliste in abfallender alphabetischer Reihenfolge zu sortieren. oder Wählen Sie Freie/Verschlüsselte, um in der Programmliste zunächst alle frei empfangbaren Programme und anschließend alle verschlüsselten Programme aufzulisten. oder Wählen Sie Sperren, um in der Programmliste zunächst alle nicht gesperrten und anschließend alle gesperrten Programme aufzulisten.

4. Drücken Sie OK, um Ihre Auswahl zu bestätigen.

5. Drücken Sie EXIT, um die Sortierfunktion zu verlassen.

6.1.1.6 Programme umbenennen

1. Drücken Sie im Untermenü Programmlisten – TV die blaue Funktionstaste

(L/R).

2. Drücken Sie die grüne Funktionstaste, um den Änderungs-Vorgang einzu-

leiten.

3. Markieren Sie das Programm, das Sie umbenennen möchten, mit den Tasten

/ PR+ und / PR- und bestätigen Sie mit OK.

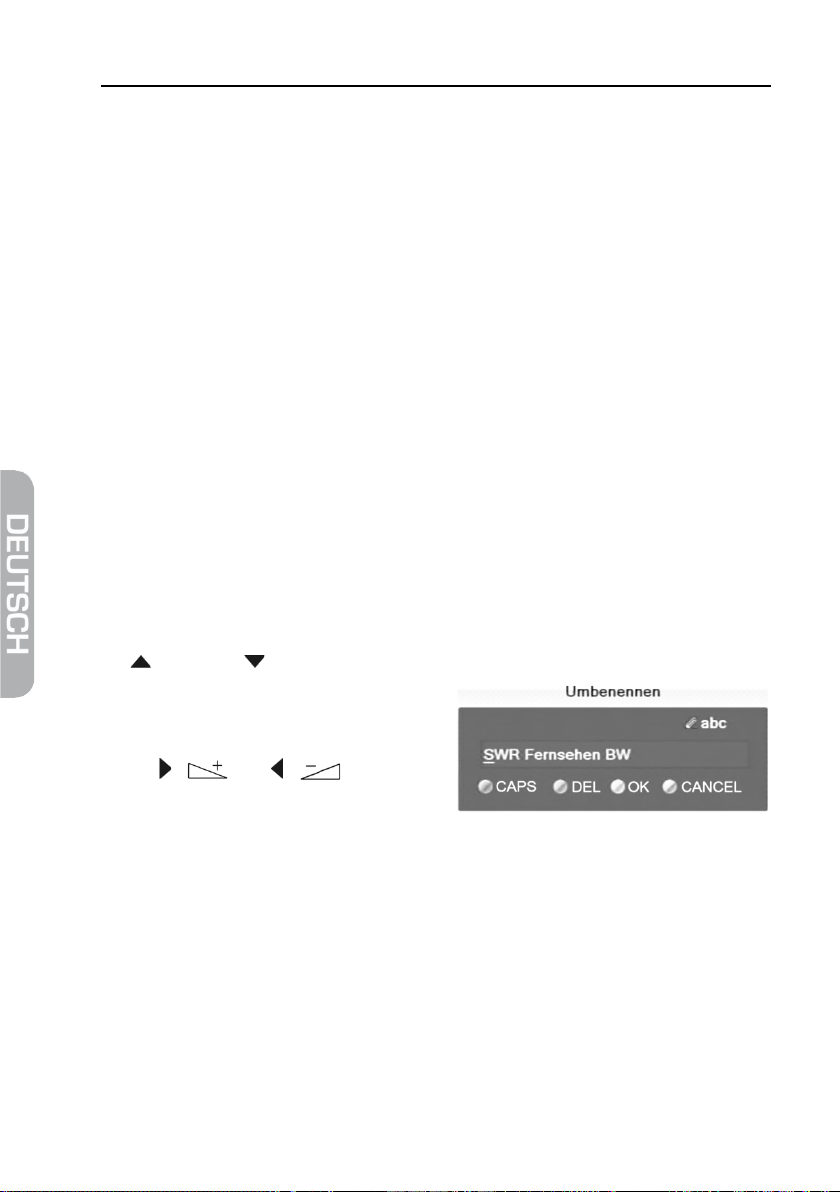

4. Das Fenster Umbenennen wird

eingeblendet.

− Wählen Sie mit den Tasten

/ und / das Zei-

chen, das Sie ändern möchten.

− Geben Sie jeweils mit der Zehnertastatur der Fernbedienung das neue

Zeichen ein.

− Drücken Sie die rote Funktionstaste (CAPS), um zwischen Groß- und

Kleinschreibung umzuschalten.

− Drücken Sie die grüne Funktionstaste (DEL), um das jeweils gewählte

Zeichen zu löschen.

− Drücken Sie die gelbe Funktionstaste (OK), um die bisher gemachten

Änderungen zu übernehmen und das Fenster Umbenennen wieder zu schließen.

44 AVANIT SXHD

Page 69

Erweiterte Einstellungen und Funktionen

− Drücken Sie die blaue Funktionstaste (CANCEL), um die bisher gemach-

ten Änderungen zu verwerfen und das Fenster Umbenennen zu schließen.

5. Drücken Sie die grüne Funktionstaste, um den Änderungs-Modus wieder

zu verlassen.

6.1.1.7 Einzelnes Programm aus der Programmliste löschen

1. Drücken Sie im Untermenü Programmlisten – TV die blaue Funktionstaste

(Ändern).

2. Drücken Sie noch einmal die blaue Funktionstaste (Löschen), um in den

Lösch-Modus zu gelangen.

3. Markieren Sie mit den Tasten / PR+ und / PR- das Programm, das Sie

löschen möchten, und bestätigen Sie mit OK. Das jeweilige Programm wird entsprechend markiert . Wiederholen Sie Schritt 3. So lange, bis alle Programme, die Sie löschen möchten, markiert sind.

4. Drücken Sie erneut die blaue Funktionstaste (Löschen) oder die Taste EXIT,

um den Lösch-Modus wieder zu verlassen.

5. Wenn Sie beim Verlassen des Menüs dem Überschreiben der werkseitigen

Programmliste zustimmen (siehe oben), werden die markierten Programme gelöscht.

6.1.2 Alle löschen

Um alle Programme zu löschen

1. Wählen Sie Alle Löschen im Menü Programmlisten.

2. Drücken Sie OK. Es erscheint eine Abfrage, ob Sie alle Kanäle löschen wollen.

3. Wählen Sie mit den Tasten / und / die Antwort Ja oder Nein

und bestätigen Sie mit OK.

Nach dem Löschen aller Programme sind alle Programmlis-



ten leer und müssen neu angelegt werden!

6.1.3 Favoritenlisten

In diesem Untermenü können die Favoritenlisten umbenannt werden.

1. Wählen Sie mit den Tasten / PR+ und / PR- die zu ändernde Favoriten-

liste und bestätigen Sie mit OK.

AVANIT SXHD 45

Page 70

Erweiterte Einstellungen und Funktionen

Überlassen Sie Einstellungen in diesem Menü im Zweifelsfall

2. Eine Bildschirmtastatur öffnet sich.

3. Wählen Sie mit den Tasten / PR+ und / PR- sowie den Tasten /

und / Buchstaben/Ziffern aus und bestätigen Sie mit OK.

Mit der gelben Funktionstaste wechseln Sie Groß- und Kleinbuchstaben.



 Wiederholen Sie dies so oft, bis der gewünschte Favoritenlistenname ein-

gegeben ist.

 Drücken Sie die blaue L/R-Taste, um zum Untermenü Favoritenlisten zu-

rückzukehren und drücken Sie EXIT, um das Untermenü zu verlassen.

Mit der SHIFT-Taste (rot) löschen Sie einzelne Buchstaben/Ziffern.

6.2 Menü Installation

Die vorgegebenen Einstellungen gelten für eine Standard-Satellitenanlage. Darüber hinausgehende Anlageneigenschaften (beispielsweise Unikabel-Anlage oder Motorantenne) müssen Sie im Menü Installation manuell anpassen:



einem Fachmann. Für den Normalgebrauch müssen Sie hier in der Regel keine

ACHTUNG!

Einstellungen vornehmen.

6.2.1 Antennenauswahl

1. Wählen Sie im Menü Installation das Untermenü Antennenauswahl und

bestätigen Sie mit OK.

2. Wählen Sie mit den Tasten / und / aus, ob eine feststehende

Antenne oder eine Motorantenne an den Receiver angeschlossen ist.

3. Drücken Sie EXIT, um das Untermenü Antennenauswahl zu verlassen.

4. Drücken Sie noch einmal EXIT, um das Menü Installation zu verlassen und

zum TV-Betrieb zurückzukehren oder wechseln Sie zu einem anderen Untermenü.

46 AVANIT SXHD

Page 71

Erweiterte Einstellungen und Funktionen

Wenn Sie eine Motorantenne ausgewählt haben, müssen Sie



6.2.2 Satellitenliste

Im Untermenü Satellitenliste ist eine Liste möglicher Satelliten vorgegeben. Abhängig von Ihrer Antennenanlage können Sie hier auswählen, von welchen Satelliten Sie Programme empfangen möchten:

1. Wählen Sie im Menü Installation das Untermenü Satellitenliste und bestä-

tigen Sie mit OK

2. Wählen Sie mit den Tasten / PR+ und / PR- den Satelliten, den Sie

empfangen möchten und bestätigen Sie mit OK. Der ausgewählte Satellit wird entsprechend markiert ( ).



So ändern Sie einen Eintrag:

1. Drücken Sie die rote Funktionstaste (SHIFT).

2. Wählen Sie mit den Tasten / PR+ und / PR-, ob Sie den Namen oder

den Längengrad (Position) ändern wollen.

3. Wählen Sie mit den Tasten / und / die Textposition aus, die

Sie ändern wollen:

− Geben Sie Ziffern und Buchstaben mit der Zehnertastatur der Fernbedie-

nung ein.

− Drücken Sie die rote Funktionstaste (SHIFT), um zwischen Groß- und

Kleinschreibung umzuschalten.

− Drücken Sie die grüne Funktionstaste , um die gerade ausgewählte Po-

sition zu löschen.

− Drücken Sie die gelbe Funktionstaste, um Ihre Änderungen zu bestäti-

gen und zur Satellitenliste zurückzukehren.

− Drücken Sie die blaue Funktionstaste (L/R), um den Änderungsvorgang

abzubrechen und zur Satellitenliste zurückzukehren.

diese unter dem Menüpunkt Antenneneinstellungen weiter konfigurieren.

Sie können die Satellitenliste auch editieren, indem Sie eine der Schaltflächen am rechten Rand des Menüfensters auswählen.

AVANIT SXHD 47

Page 72

Erweiterte Einstellungen und Funktionen

So fügen Sie einen Eintrag hinzu:

1. Drücken Sie die grüne Funktionstaste.

2. Geben Sie Namen und Längengrad ein (Texteingabe wie unter Ändern be-

schrieben).

So löschen Sie einen Eintrag:

1. Wählen Sie mit den Tasten / PR+ und / PR- den zu löschenden Satelli-

ten.

2. Drücken Sie die blaue Funktionstaste (L/R). Ein Fenster mit der Abfrage, ob

Sie wirklich löschen wollen, öffnet sich.

3. Wählen Sie mit den Tasten / und / OK oder Nein und bestäti-

gen Sie Ihre Auswahl mit OK. Sie gelangen zurück zur Satellitenliste.

 Drücken Sie EXIT, um das Untermenü Satellitenliste zu verlassen.  Drücken Sie EXIT, um das Menü Installation zu verlassen und zum TV-

Betrieb zurückzukehren.

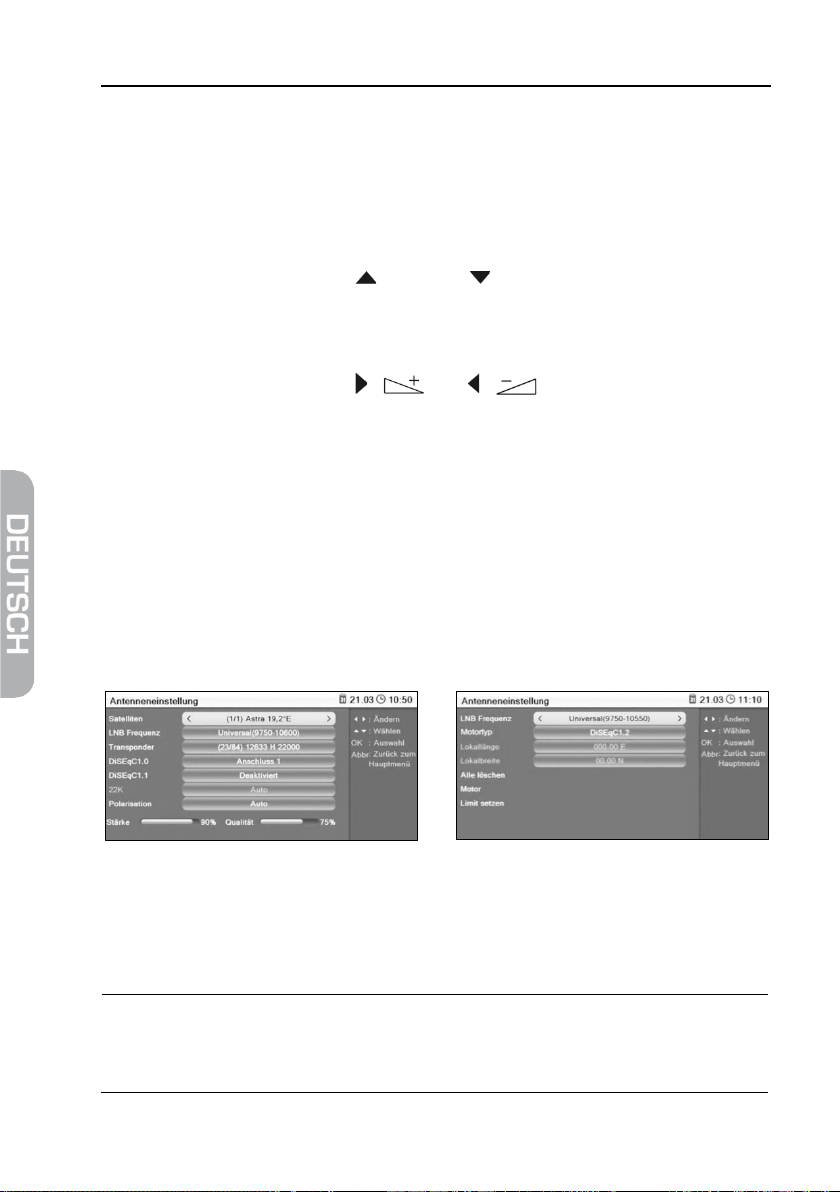

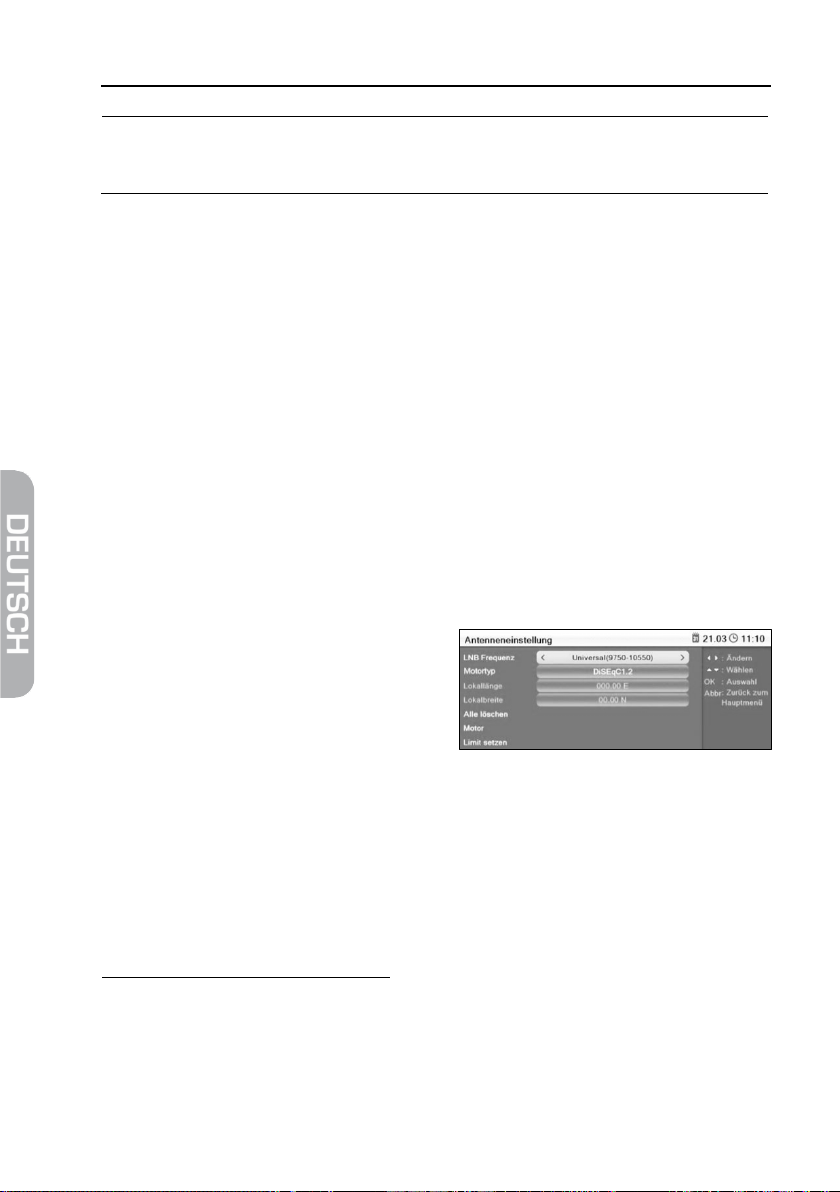

6.2.3 Antenneneinstellung

Im Untermenü Antenneneinstellung stehen verschiedene Einträge zur Verfügung, je nachdem, ob Sie unter Antennenauswahl

Feststehende Antenne oder Motorantenne

eingestellt haben.

6.2.3.1 Feststehende Antenne

 Wählen Sie unter Satellit den Satelliten aus für den die nachfolgenden Ein-

stellungen gelten sollen.

Die Auswahlmöglichkeit beschränkt sich auf die Satelliten,



48 AVANIT SXHD

die in der Satellitenliste als diejenigen markiert sind, von denen Sie Programme empfangen möchten.

Page 73

Erweiterte Einstellungen und Funktionen

 Wählen Sie unter LNB Frequenz den für das eingesetzte LNB passenden

5150

10600

Universal (9750 - 10550)

5750

10700

Universal (9750 - 10600)

5950

10750

Universal (9750 - 10700)

9750

11250

Universal (9750 - 10750)

10000

11300

Universal (9750 - 10600)

10050

5150 - 5750

Unicable (9750 - 10600)

10450

5750 - 5150

Unicable (10200)

oder wählen Sie

wünschten Transponder aus und

Lfd. Nummer des ausgewählten Transponders

Anzahl der zu empfangenden Transponder

Frequenz (MHz)

Polarisation, H = horizontal, V = vertikal

Symbolrate (MS/s)

Wert. Alternativ drücken Sie OK, wählen aus der Liste den passenden Wert und bestätigen mit OK):

Mögliche Werte LNB Frequenz (MHz)

Standardwert hier ist ein Universal-LNB mit 9750 - 10600 MHz. Sie können die Signalstärke- und qualität bei Empfang eines bestimmten Trans-

ponders bestimmen:

 Wählen Sie unter Transponder mit

den Tasten / und / den Transponder aus, von dem Sie am unteren Fensterrand Signalstärke- und qualität angezeigt bekommen möchten ( Transponder, drücken Sie OK, wählen Sie aus der Liste den ge-

bestätigen Sie mit OK).

Nr. Bedeutung

AVANIT SXHD 49

Page 74

Erweiterte Einstellungen und Funktionen

Die Ausrichtung Ihrer Antenne ist optimal, wenn die Signal-



 Wenn Sie eine Multifeed-Antenne nutzen, wählen Sie unter DiSEqC

stärke maximal ist.

1.011

den Port für den jeweils ausgewählten Satelliten.

 Falls Sie die Signale von mehr als vier Satelliten empfangen wollen, wählen

Sie unter DiSEqC1.1

den Port für den jeweils ausgewählten Satelliten.

Standardmäßig ist hier Deaktiviert eingestellt.

 Wählen Sie den Menüpunkt 22K, um die 22 kHz-Steuerspannung für die

High-Low-Band-Umschaltung permanent ein- oder auszuschalten (z. B. erforderlich für bestimmte Antennenanlagen oder um Störungen zu vermeiden). In den meisten Fällen muss hier Auto eingestellt sein (Werkseinstellung).

 Wählen Sie unter Polarisation den richtigen Wert für den ausgewählten

Sender. Möglich sind hier die Werte H (horizontal), V (vertikal) und Auto. Werkseinstellung ist Auto.

6.2.3.2 Motorantenne

 Wählen Sie unter LNB Frequenz

den für das eingesetzte LNB passenden Wert. Der Standardwert ist ein Universal-LNB mit 9750 - 10600 MHz.

 Stellen Sie unter Motortyp die verwendete Steuersignaltechnik ein. Wählen

Sie zwischen DiSEqC 1.2 und USALS

(je nach eingesetztem Motor). In Ab-

hängigkeit von Ihrer Auswahl, sind unter dem Untermenüpunkt Motor andere Einstellmöglichkeiten verfügbar.

DiSEqC = Digital Satellite Equipment Control (engl.), bezeichnet eine digitale Steuersignaltechnik

bei Satelliten-Empfangsanlagen

DiSEqC1.0 unterstützt vier Satellitenpositionen

DiSEqC1.1 unterstützt 16 Satellitenpositionen

DiSEqC1.2 bietet gegenüber 1.0 und 1.1 zusätzlich die Möglichkeit zur Rotorsteuerung, USALS = Universal Satellites Automatic Location System (engl., besonders einfache MotorantennenSteuerung)

50 AVANIT SXHD

Page 75

Erweiterte Einstellungen und Funktionen

6.2.3.2.1 DiSEqC 1.2

 Wählen Sie Alle löschen, um alle bisher eingestellten Satellitenpositionen

wieder zu löschen.

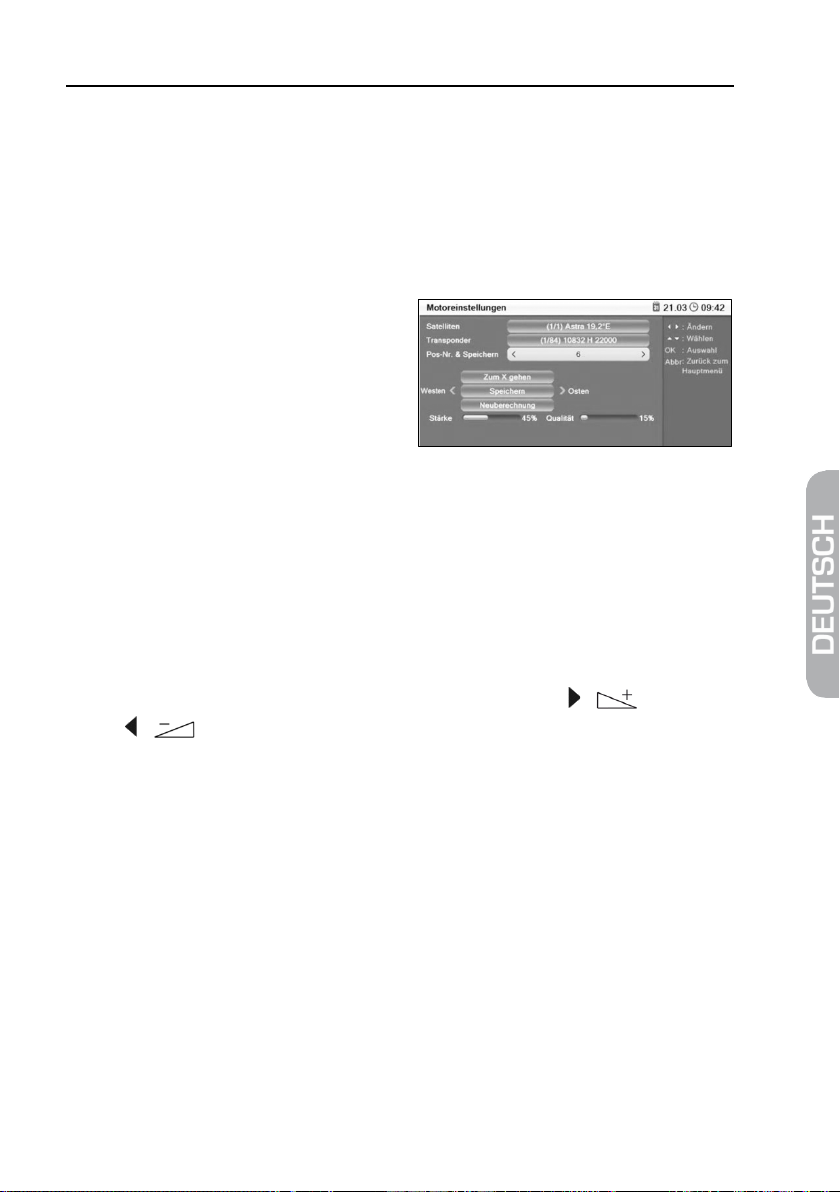

 Wählen Sie Motor und drücken Sie OK, um das Untermenü Motoreinstel-

lungen zu öffnen:

So stellen Sie hier verschiedene Antennenpositionen ein:

1. Wählen Sie Satellit, um den Satelliten auszuwählen, für den die nachfolgenden Einstellungen gelten sollen.

2. Wählen Sie Transponder, um den Transponder auszuwählen, der für die Antennenposition maßgebend sein soll (i. d. R. der Transponder, über den Ihr bevorzugtes Programm ausgestrahlt wird).

3. Wählen Sie Pos-Nr. & Speichern, um eine Positionsnummer festzulegen, unter der der jeweilige Satellit (d. h. die jeweilige Antennenposition) gespeichert werden soll.

4. Wählen Sie Gehe zu X, um eine Position aufzurufen, von der aus Sie die Einstellung vornehmen möchten (der Wert Referenz ist die Nullposition).

5. Wählen Sie Speichern und drehen Sie mit den Tasten / und

/ die Antenne nach Westen bzw. Osten. Suchen Sie die Maximalwerte von Signalstärke- und qualität (werden am unteren Bildschirmrand angezeigt).

6. Drücken Sie anschließen OK, um die gefundene Position zu speichern. Eine Abfrage erscheint.

7. Bestätigen Sie die Positionsänderung mit Ja oder verwerfen Sie sie mit Nein.

8. Wiederholen Sie gegebenenfalls die Schritte 1 … 6 für weitere Satelliten / Transponder.

 Wählen Sie Neuberechnung und drücken Sie OK, um alle bisherigen Ein-

stellungen zu verwerfen und erneut die Antennenpositionen festzulegen. Eine Abfrage erscheint. Bestätigen Sie den Löschvorgang mit Ja oder brechen Sie ihn mit Nein ab.

AVANIT SXHD 51

Page 76

Erweiterte Einstellungen und Funktionen

 Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzu-

kehren.

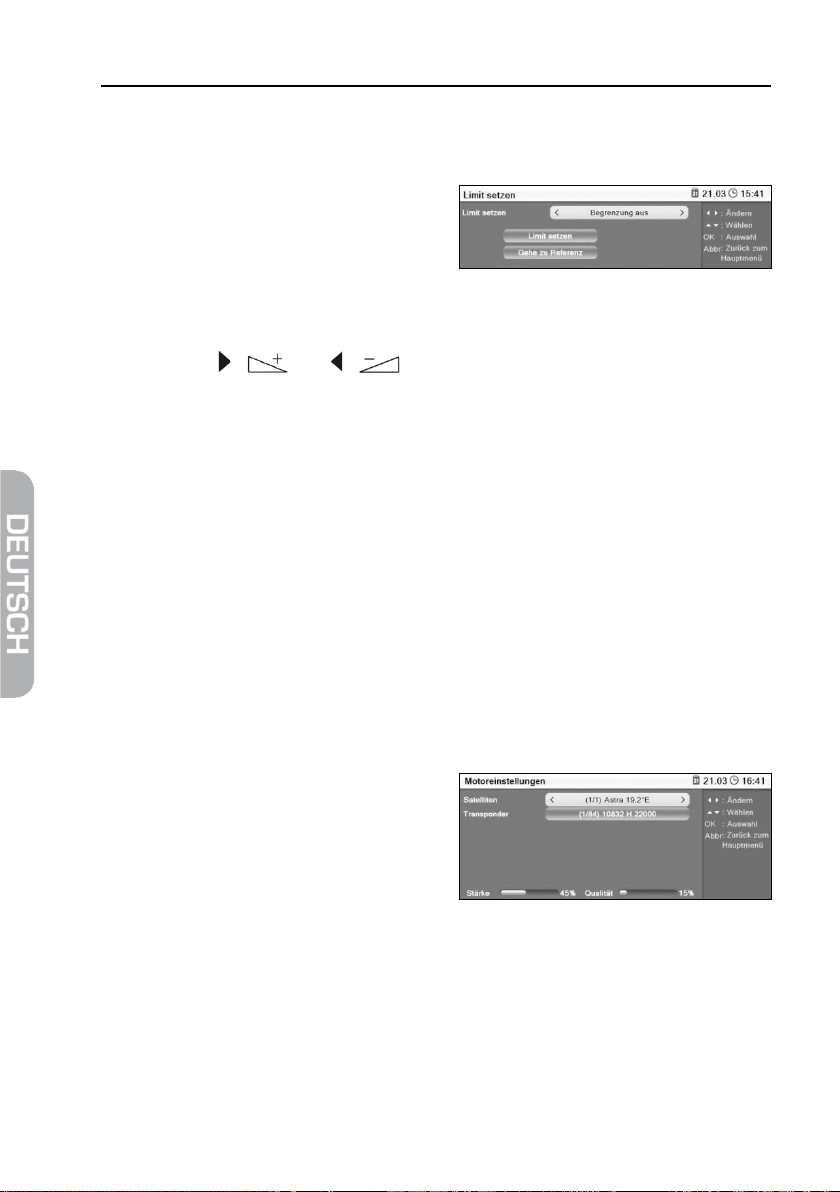

 Wählen Sie Limit setzen und drü-

cken Sie OK, um das Fenster Limit setzen zu öffnen.

1. Wählen Sie Limit setzen, um zwischen Begrenzung aus, Westgrenze und

Ostgrenze umzuschalten.

2. Markieren Sie die Schaltfläche Limit setzen und verschieben Sie mit den

Tasten / und / die im vorigen Schritt gewählte Begrenzung nach Osten bzw. Westen.

3. Markieren Sie die Schaltfläche Gehe zu Referenz und drücken Sie an-

schließend OK, um die Motorantenne wieder in die Ausgangsposition zu fahren.

4. Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzu-

kehren.

6.2.3.2.2 USALS

Eine Satellitenposition wird als Referenz definiert und mit den gemachten Angaben zum Breiten- und Längengrad werden dann aus diesen Basiswerten die Drehbewegungen für alle übrigen Satelliten errechnet.

 Wählen Sie lokale Länge, um mit der Zehnertastatur der Fernbedienung

den Längengrad der Position ihrer Antenne einzugeben.

 Wählen Sie lokale Breite, um mit der Zehnertastatur der Fernbedienung den

Breitengrad der Position ihrer Antenne einzugeben.

 Wählen Sie Motor und drücken Sie

OK, um das Untermenü Motorein- stellungen zu öffnen.

1. Wählen Sie Satellit, um den Satelliten auszuwählen, der als Referenz für

die USALS-Steuerung der Antenne genommen werden soll.

2. Wählen Sie Transponder, um den Transponder auszuwählen, der für die

Antennenposition maßgebend sein soll (i. d. R. der Transponder, über den Ihr bevorzugtes Programm ausgestrahlt wird).

3. Richten Sie Ihre Motorantenne so aus, dass Signalstärke- und qualität

(werden am unteren Bildschirmrand angezeigt) Maximalwerte erreichen.

52 AVANIT SXHD

Page 77

Erweiterte Einstellungen und Funktionen

4. Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzu-

kehren.

 Wählen Sie im Untermenü Antenneneinstellung den Punkt Limit setzen

und drücken Sie OK, um das Fenster Limit setzen zu öffnen. Gehen Sie vor wie oben beschrieben.

6.2.4 Einzel-Satellitensuche

Hier können Sie einzelne Satelliten nach empfangbaren Programmen durchsuchen.

 Wählen Sie unter Satellit den Satelliten aus für den der Suchlauf (Scan)

durchgeführt werden soll.

Die Auswahlmöglichkeit beschränkt sich auch hier auf die



Satelliten, die in der Satellitenliste als diejenigen markiert sind, von denen Sie Programme empfangen möchten.

 Wählen Sie Nur für FTA

alle Programme gesucht werden sollen.

 Wählen Sie unter Programmsuche aus, ob Sie nur TV-Programme, nur Ra-

dio-Programme oder TV + Radio suchen wollen.

 Wählen Sie unter Netzwerksuche aus, ob Sie nur ein einzelnes Programm

(Nein) oder alle Programme einer Senderkette (Ja) suchen wollen, also z. B. PRO7, SAT1, KABEL1, SIXX. Der Punkt Netzwerksuche ist nur dann aktiv, wenn Sie den Suchmodus Jetzige Suche (das bedeutet Standard Scan) gewählt haben.

 Wählen Sie unter Suchmodus den Suchmodus aus:

− Jetzige Suche (Standard Scan): In diesem Modus werden nur die Fre-

quenzen berücksichtigt, die in der TP-Liste vorhanden sind.

− Automat. Suche (Blind Scan): Hierbei werden alle Frequenzen abgesucht, unabhängig davon, ob sie sich in der TP-Liste befinden oder nicht.

 Wählen Sie unter Tuner aus, von welchem LNB die Signale verarbeitet wer-

den sollen (wenn nur ein LNB vorhanden ist, ist dieser Punkt nicht aktiv).

 Starten Sie den Sendersuchlauf, indem Sie Suche wählen und mit OK bestä-

tigen.

FTA = Free To Air = unverschlüsselt ausgestrahlte Programme

, um festzulegen, ob nur FTA-Programme oder ob

AVANIT SXHD 53

Page 78

Erweiterte

Einstellungen und Funktionen

6.2.5 Multi-Satellitensuche

Die Multi-Satellitensuche unterscheidet sich von der Einzelsatellitensuche dadurch, dass alle Satelliten, die in der Satellitenliste markiert sind, nach empfangbaren Programmen durchsucht werden.

6.3 Menü System

6.3.1 TV-System

Hier können verschiedene Einstellungen zum Signalformat an den Audio- und Video-Ausgängen gemacht werden.

 Wählen Sie im Menü System das Untermenü TV System und bestätigen Sie

mit OK.

 Wählen Sie Videoauflösung, um die passende Video-Auflösung einzustel-

len.

1. Drücken Sie OK, um eine Liste mit den auswählbaren Werten einzublen-

den.

2. Wählen Sie mit den Tasten / PR+ und / PR- den für Ihr Fernsehgerät

passenden Wert.

3. Bestätigen Sie Ihre Auswahl mit OK.

Beispiel: Wenn Ihr Fernsehgerät eine maximale Auflösung von 720p darstellen kann, sollten Sie auch am Receiver 720p einstellen (Werkseinstellung ist 720p).

Wenn Sie den Receiver und Ihr Fernsehgerät über ein Scart-



Kabel verbunden haben, ist die Auflösung maximal 576i (PAL-Format).

p = progressive (engl.), Vollbildverfahren: Vollbilder werden übertragen, z. B. bedeutet 720p dass in einer Sekunde 50 Vollbilder mit einer Auflösung von 1280 Bildpunkten / Zeile und 720 Zeilen / Bild übertragen werden. i = interlaced (engl.), Zeilensprungverfahren: gerade und ungerade Zeilen werden abwechselnd übertragen.

54 AVANIT SXHD

Page 79

Erweiterte Einstellungen und Funktionen

Neben der Einstellmöglichkeit im Menü, kann die Video-

Auflösung auch direkt über die Fernbedienung geändert

angepasst, fehlende Höhe wird durch schwarze Balken aufgefüllt.

werden:



 Wählen Sie Seitenverhältnis, um mit den Tasten / und / den

Wert für das Bildseitenverhältnis einzustellen.

Wert Bedeutung

Auto Standardeinstellung: Der Receiver wählt den optimalen Wert

4:3PS Für Wiedergabe auf einem 4:3-Bildschirm, PS = Panscan:

4:3LB Für Wiedergabe auf einem 4:3-Bildschirm, LB = Letterbox

 Drücken Sie (gegebenenfalls mehrmals) die grüne Funkti-

onstaste, um die Auflösung des Videosignals am HDMI-

Ausgang umzuschalten. Der jeweils eingestellte Wert wird im Display angezeigt.

• 4:3 Sendung: Bild wird optimal dargestellt.

• 16:9 Sendung: Bild wird in der Bildschirmhöhe dem Bildschirm

angepasst, rechts und links fehlen Bildinformationen.

• 4:3 Sendung: Bild wird optimal dargestellt.

• 16:9 Sendung: Bild wird in der Bildschirmbreite dem Bildschirm

16:9 Für Wiedergabe auf einem 16:9 TV-Gerät

Wenn Sie den Receiver und Ihr Fernsehgerät über ein Scart-



 Wählen Sie Digital Audio Ausgang, um mit den Tasten / und /

das Format des digitalen Audiosignals zu bestimmen: PCM – Pulse Code Modulation (Standard), DD – Dolby Digital (Mehrkanalton).

Kabel verbunden haben, ist die Auflösung maximal 576i (PAL-Format).

AVANIT SXHD 55

Page 80

Erweiterte Einstellungen und Funktionen

Bei Sendungen, die im DD-Format ausgestrahlt werden, wählen Sie DD, wenn Sie einen DD-kompatiblen Mehrka-



nalverstärker / eine DD-kompatible Heimkinoanlage angeschlossen haben oder wenn Ihr TV-Gerät DD-Signale verarbeiten kann.

6.3.2 OSD

6.3.2.1 OSD ausblenden

 Stellen Sie hier mit den Tasten / und / ein, nach wie vielen

Sekunden das OSD ausgeblendet werden soll. Sie können Werte zwischen 1 und 10 Sekunden eingeben. Der Standardwert liegt bei 5s (Werkseinstellung).

6.3.2.2 OSD Transparenz

 Wählen Sie hier mit den Tasten / und / die Transparenz des

Bildschirmmenüs aus. Sie können Werte zwischen 0% (OFF) (keine Transparenz) und 40% (fast durchsichtig) auswählen. Der Standardwert ist OFF.

Einstellung

6.3.3 Anderes

6.3.3.1 LNB-Versorgungsspannung

 Wählen Sie LNB Spannung, um mit den Tasten / und / die

LNB-Versorgungsspannung an LNB IN ein- und auszuschalten.

6.3.3.2 Automatische Standby-Funktion

Aufgrund neuer EG-Vorschriften ist dieser Receiver mit einer Energiesparschaltung ausgestattet. Nach drei Stunden schaltet sich das Gerät selbständig in den Stromspar-Modus (Stromverbrauch unter 1 W), wenn während dieser Zeit kei-



ne Funktion über die Fernbedienung ausgelöst wird (beispielsweise Änderung der Lautstärke oder Programmwechsel). Sie können die automatische Standby-Funktion über das Menü deaktivieren.

OSD = On Screen Display (engl.), Bildschirmmenü

56 AVANIT SXHD

Page 81

Erweiterte Einstellu

ngen und Funktionen

Datei auf

 Wählen Sie Auto Standby, um mit den Tasten / und / die

automatische Standby-Funktion ein- bzw. auszuschalten (Werkseinstellung ist Auto Standby Ein).

6.3.3.3 Bild-Ton-Synchronität

In Ihrem Heimkinosystem kann es zu beispielsweise durch lange Kabel zu Asynchronitäten zwischen den Bild- und Tonsignalen kommen. Ihr AVANIT SXHD bietet die Möglichkeit, durch zeitliches Verschieben des Audio- gegenüber dem Videosignal, dies wieder auszugleichen.

1. Wählen Sie dazu AV Synchronität, um mit den Tasten / und /

die Möglichkeit der zeitlichen Verschiebung zwischen Audio- und Videosignal ein- bzw. auszuschalten (Werkseinstellung ist AV Synchronität Aus).

2. Wählen Sie AV Synchronität (in ms), um mit den Tasten / und

/ einen Wert der Verschiebung zwischen -500ms und +500ms einzu-

stellen. (Werkseinstellung ist AV Synchronität (in ms) 0 ms).

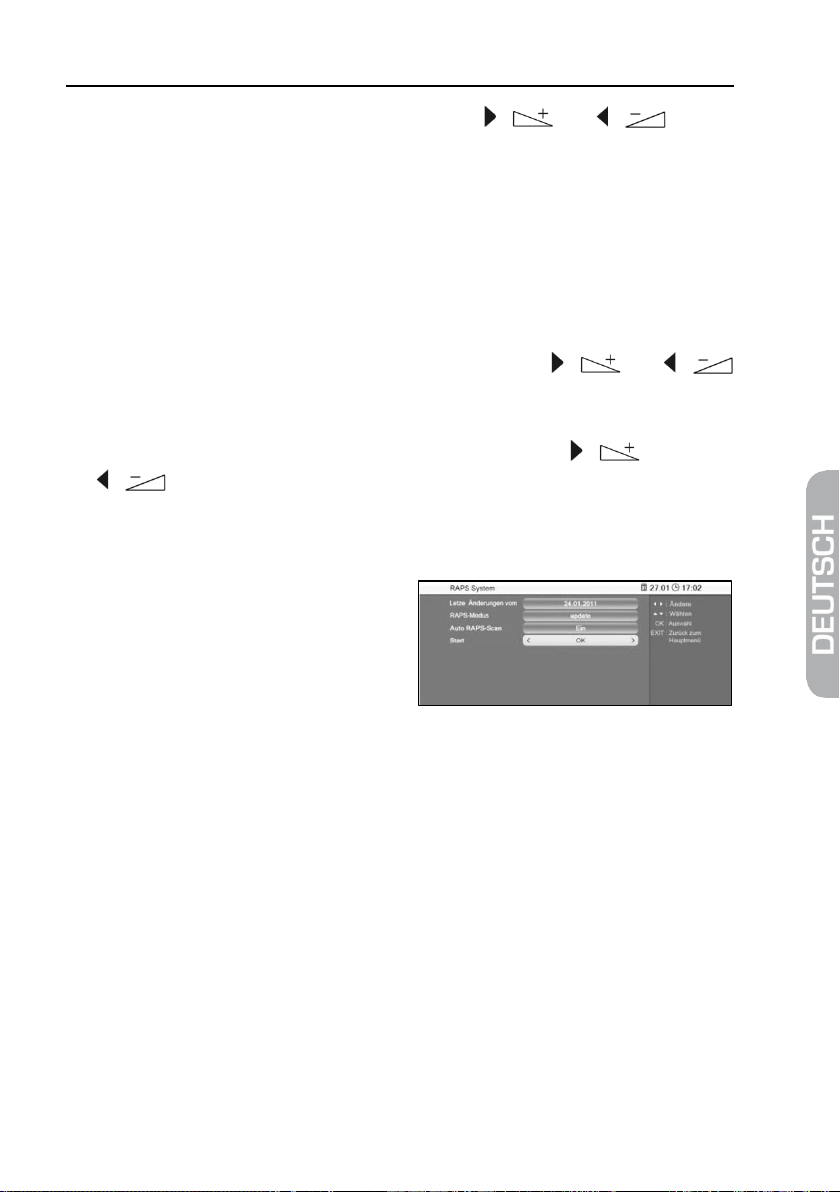

6.3.4 RAPS System

Im Fenster RAPS System wird unter Letzte Änderungen vom angezeigt,

welches Datum die RAPSdem Receiver hat.

 Wählen Sie RAPS-Modus, um festzulegen,

a) ob nach dem Zurücksetzen auf Werkseinstellungen die Programmliste

komplett neu erstellt oder ob sie lediglich aktualisiert wird und

b) ob die automatische Updatefunktion aktiviert werden soll.

6.4 Menü Einstellung

6.4.1 Softwareversion

Im Untermenü Information wird die aktuelle Versionsnummer der Software des AVANIT SXHD angezeigt.

6.4.2 Werkseinstellung

Wenn Sie beispielsweise unbeabsichtigt eine falsche Einstellung abgespeichert haben oder den Receiver ohne Ihre Anpassungen an jemanden weitergeben

AVANIT SXHD 57

Page 82

Erweiterte Einstellungen und Funktionen

wollen, gibt es die Möglichkeit, den Receiver auf die Werkseinstellungen zurückzusetzten (Reset):

So setzen Sie den Receiver zurück:

1. Wählen Sie im Menü Einstellung das Untermenü Werkseinstellungen.

2. Drücken Sie OK.

Sie werden gefragt, ob Sie den Receiver zurücksetzen und individuelle Einstellungen löschen wollen.

3. Wählen Sie mit den Tasten / und / Ja oder Nein und drücken

Sie anschließend OK. Nachdem Sie das Gerät zurückgesetzt haben, erscheint das Menü zur Auswahl der Sprache.

6.4.3 Bild

In diesem Untermenü können Sie verschiedene Bildeinstellungen verändern:

 Wählen Sie Helligkeit, um mit den Tasten / und / den Hellig-

keitswert zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Kontrast, um mit den Tasten / und / den Wert für

den Kontrast zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Sättigung, um mit den Tasten / und / den Wert

für die Farbsättigung zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Farbton, um mit den Tasten / und / den Wert für

den Farbton zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Schärfe, um mit den Tasten / und / den Wert für

die Schärfe zwischen 0 und 10 zu verändern (Standardwert ist 5).

6.5 Mediaplayer

Über den Mediaplayer können Sie sich auf dem Datenträger befindende MPEG, MP3- bzw. JPG-Dateien abspielen.

58 AVANIT SXHD

Page 83

Erweiterte Einstellungen und Funktionen

chen.

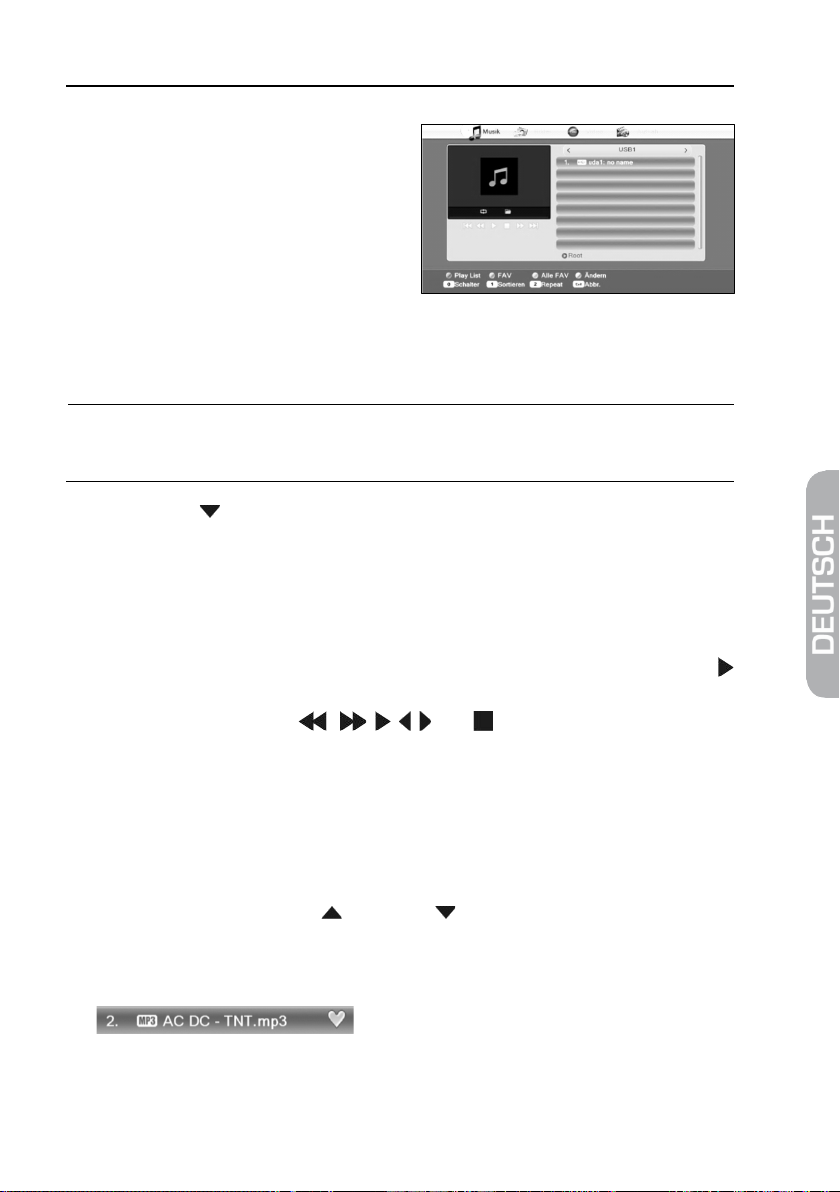

1. Öffnen Sie den Mediaplayer, indem

Sie im Menü Aufnahme den Punkt Media Player wählen und mit OK bestätigen.

2. Drücken Sie die Taste 0 so oft, bis in

der oberen Zeile der gewünschte Dateityp ganz links steht. In der Ordnerstruktur werden jetzt nur die Dateien angezeigt, die dem gewünschten Dateityp entspre-

Nur wenn hier z. B. Musik ausgewählt ist, werden Ihnen vor-



3. Drücken Sie / PR-, um den angeschlossenen Datenträger zu wählen und

bestätigen Sie mit OK. Die vorhandenen Verzeichnisse (und Dateien soweit sie dem gewählten Dateityp entsprechen) werden angezeigt.

4. Wählen Sie die Datei aus, die Sie abspielen möchten (ein Verzeichnis öffnen

Sie mit OK).

5. Drücken Sie OK, um die Wiedergabe zu starten (oder drücken Sie die Taste

6. Benutzen Sie die Tasten , , , , und , um die Wiedergabe zu

steuern.

Über die Schaltflächen am unteren Rand des Mediaplayer-Fensters stehen Ihnen weitere Funktionen zur Verfügung. Welche das sind, hängt davon ab, welchen Dateityp Sie gewählt haben (Musik, Bilder, Video).

handene Musikdateien angezeigt.

6.5.1 Beispiel Musik

 Wählen Sie mit den Tasten / PR+ und / PR- ein Musikstück aus und

drücken Sie die grüne Funktionstaste, um dieses der Wiedergabeliste (Favoritenliste) hinzuzufügen. Das jeweilige Musikstück wird mit einem Herzsymbol markiert.

Sie können den Vorgang für alle Musikstücke wiederholen, die Sie der Wiedergabeliste hinzufügen möchten.

AVANIT SXHD 59

Page 84

Erweiterte Einstellungen und F

unktionen

 Drücken Sie die gelbe Funktionstaste, um alle Musikstücke des aktuellen

Verzeichnisses der Wiedergabeliste hinzuzufügen. Wenn Sie die gelbe Funktionstaste erneut drücken, wird die Wiedergabeliste komplett gelöscht.

 Drücken Sie die SHIFT-Taste (rot), um die Favoritenliste (Wiedergabeliste)

anzuzeigen. Ein neues Fenster Wiedergabeliste öffnet sich. Sie haben die Möglichkeit, Dateien aus der Liste zu verschieben, bzw. zu entfernen:

1. Wählen Sie mit den Tasten / PR+ und / PR- ein Musikstück aus, das

Sie verschieben möchten.

2. Drücken Sie die SHIFT-Taste (rot), um das ausgewählte Musikstück für

den Verschiebevorgang zu markieren.

3. Wählen Sie mit den Tasten / PR+ und / PR- den neuen Platz für das

gewählte Musikstück.

4. Verlassen Sie die Verschiebe-Funktion, indem Sie erneut die SHIFT-Taste

(rot) drücken.

Sie können jetzt das Fenster Wiedergabeliste mit EXIT wieder schließen oder ein weiteres Musikstück verschieben, indem Sie wieder zu 1. zurückkehren oder die

Lösch-Funktion

benutzen:

1. Wählen Sie mit den Tasten / PR+ und / PR- ein Musikstück aus, das

Sie löschen möchten.

2. Drücken Sie die grüne Funktionstaste, um das ausgewählte Musikstück

aus der Wiedergabeliste zu entfernen.

3. Drücken Sie EXIT, um den Löschvorgang zu beenden oder gehen Sie zu

1. zurück, um weitere Musikstücke aus der Wiedergabeliste zu entfernen.

Anstatt einzelne Musikstücke zu löschen, können Sie auch alle Musikstücke aus der Wiedergabeliste entfernen:

1. Drücken Sie die gelbe Funktionstaste, um alle Musikstücke aus der Wie-

dergabeliste zu entfernen. Es erscheint eine Abfrage, ob Sie wirklich alle Einträge löschen wollen.

2. Wählen Sie mit den Tasten / und / Ja oder Nein und bestä-

tigen Sie mit OK.

60 AVANIT SXHD

Page 85

Erweiterte Einstellungen und Funktionen

Bei Nein gelangen Sie zurück zur Wiedergabeliste, bei Ja wird die Wieder-

Einzelnes Musikstück wird gespielt und wiederholt.

Alle Musikstücke im aktuellen Verzeichnis werden in

gabeliste komplett gelöscht und Sie gelangen wieder zum Ausgangsfenster.

 Drücken Sie die L/R-Taste (blau), um in den Änderungsmodus zu gelangen.

Hier können Sie Musikstücke

− umbenennen, indem Sie die SHIFT-Taste (rot) drücken,

− kopieren, indem Sie die grüne Funktionstaste drücken,

− und löschen, indem Sie die gelbe Funktionstaste drücken

− sowie neue Ordner anlegen, indem Sie die Sie die L/R-Taste (blau) drü-

cken.

 Drücken Sie zweimal die EXIT-Taste, um den Änderungsmodus wieder zu

verlassen. Sie gelangen wieder zurück zum Anfangsfenster des Mediaplayers.

 Drücken Sie die Taste 1, um die angezeigten Musikstücke nach Name, Spiel-

dauer, Dateigröße oder Favoriten zu sortieren. Favoriten sind diejenigen Titel, die in der aktuellen Wiedergabeliste enthalten sind.

 Drücken Sie die Taste 2, um den Wiedergabemodus zu ändern:

Symbol im Mediaplayer-

Fenster

der angezeigten Reihenfolge gespielt und wiederholt.

zufälliger Reihenfolge gespielt und dann wiederholt.

Bedeutung

 Drücken Sie die EXIT-Taste, um den Mediaplayer zu schließen und zum Me-

nü Aufnahme zurückzukehren.

6.5.2 Beispiel Bilder

Die grundsätzliche Vorgehensweise bei Bilddateien unterscheidet sich nur wenig von der bei Musikdateien (automatische Wiedergabe einer Anzahl von Bildern). Die Unterschiede sind die Funktionen, die über die Tasten 2 und 3 ver- fügbar sind:

 Drücken Sie die Taste 2, um eine Diashow (Slideshow) zu konfigurieren.

AVANIT SXHD 61

Page 86

Erweiterte Einstellungen und Funktionen

1. Wählen Sie mit den Tasten / PR+ und / PR- Slide Show Zeit.

2. Wählen Sie mit den Tasten / und / wie lange die Zeit von

einem Bildwechsel zum nächsten sein soll (zwischen 1 und 9 Sekunden). Wenn Sie Off wählen, bleibt das erste Bild, das Sie auswählen, auf dem Bildschirm stehen.

3. Wählen Sie mit den Tasten / PR+ und / PR- Slide Show Wiederh.,

um dann mit den Tasten / und / einzustellen, ob die Diashow nach dem letzten Bild wieder von vorne beginnen soll.

4. Wählen Sie mit den Tasten / PR+ und / PR- die Zeile Speicher –

Abbruch, wählen Sie dann mit den Tasten / und / , ob die Einstellungen übernommen oder verworfen werden sollen und bestätigen Sie mit OK. Sie gelangen wieder zurück zur Bilderliste.

 Drücken Sie die Taste 3, um alle Bilder im aktuellen Verzeichnis darzustellen.

Sie können auch Bilder anzeigen lassen, während Musik wiedergegeben wird, indem Sie z. B. während der Musik-



wiedergabe den Dateityp wechseln (mit der Taste 0) und dann eine Diashow starten.

62 AVANIT SXHD

Page 87

Betrieb in einem Unikabel-System

Ihrer Empfangsanlage nach, damit Sie immer alle relevanten

7 Betrieb in einem Unikabel-System

7.1 Über Unikabel

Der HDTV Receiver AVANIT SXHD ermöglicht es, den Empfangsmodus auf den Unikabel-Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen.

Dazu muss an jedem Receiver im Einstellungsmenü ein eigener ZF-Kanal und eine dazugehörige Frequenz eingestellt werden.

Die Zuordnung von Kanälen und Frequenzen ist abhängig von den verwendeten LNBs bzw. Multischaltern.

Das Datenblatt und die technische Dokumentation Ihres LNB und/oder Multischalters enthalten eine Zuordnungstabelle ähnlich der folgenden.

7.2 Zuordnung ZF-Kanäle und Frequenzen

Receiver ZF-Kanal Beispiel-Frequenz (MHz) Frequenz (MHz)

Receiver 1 1 1284

Receiver 2 2 1400

Receiver 3 3 1516

Receiver 4 4 1632

Receiver 5 5 1748

Receiver 6 6 1864

Receiver 7 7 1980

Receiver 8 8 2096

 Tragen Sie in der letzten Spalte der Tabelle die Frequenzen



AVANIT SXHD 63

Informationen auf einen Blick haben. Als Faustregel gilt: höchste Frequenz  kürzester Kabelweg.

Page 88

Betrieb in einem Unikabel

-System

tenneneinstellung zu öffnen.

öffnen.

nen Receivern zuweisen).

tisch fortgesetzt.

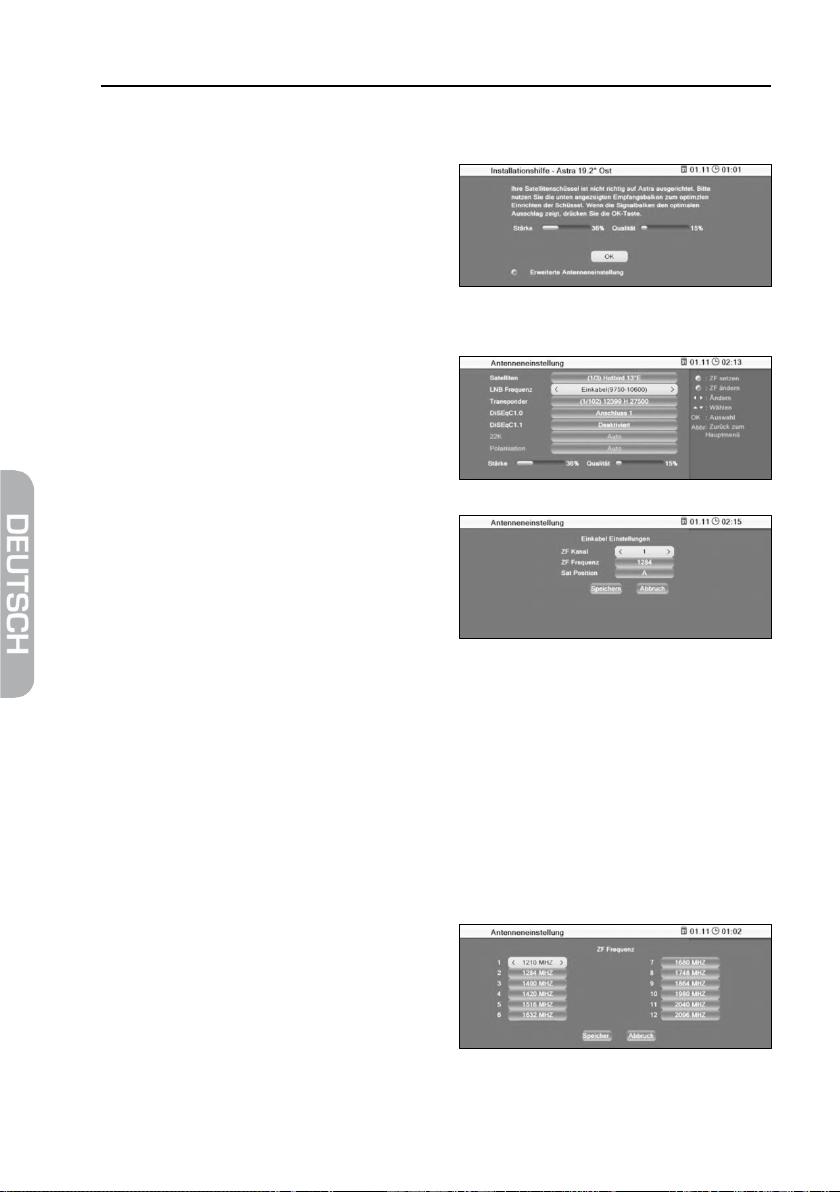

7.3 Installation

Wenn der Receiver an eine UnikabelAnlage angeschlossen ist, dann bricht die RAPS-Installation automatisch ab. Das nebenstehende Fensteröffnet sich.

1. Drücken Sie die rote Funktionstas-

te (SHIFT), um das Untermenü An-

2. Wählen Sie den Menüpunkt LNB

Frequenz aus, um Einkabel (9750-

10600) einzustellen.

3. Drücken Sie die grüne Funktions-

taste, um das Fenster ZF setzen zu

4. Wählen Sie den Menüpunkt ZF-

Kanal aus und stellen Sie die ZFKanäle ein (bei Kanal 1 beginnen; je einen der ZF-Kanäle in aufsteigender Reihenfolge den angeschlosse-

5. Wählen Sie den Menüpunkt ZF-Frequenz aus, um die zum ZF-Kanal zugehö-

rige Frequenz (siehe Zuordnungstabelle) einzustellen.

6. Wählen Sie den Menüpunkt Sat.-Position aus, um die jeweilige Satellitenpo-

sition einzustellen.

7. Markieren Sie die Schaltfläche Speichern und drücken Sie OK, um Ihre Anga-

ben zu speichern und zum Untermenü Antenneneinstellung zurückzukehren oder markieren Sie die Schaltfläche Abbruch und drücken Sie OK, um die bisherigen Eingaben in diesem Fenster zu verwerfen und ohne zu speichern zum Untermenü Antenneneinstellung zurückzukehren.

8. Drücken Sie die rote Funktionstaste,

um das Fenster ZF ändern zu öffnen.

9. Verlassen Sie das Menü mit EXIT (die

Einstellungen werden gespeichert). Die RAPS-Installation wird automa-

64 AVANIT SXHD

Page 89

Reinigen

8 Reinigen

Bei der Reinigung des Receivers besteht die Gefahr Bei der Reinigung des Receivers besteht die Gefahr

eines Stromschlags!

 Ziehen Sie vor dem Reinigen den Netzstecker aus der Netz-

steckdose.

WARNUNG!

ACHTUNG!

 Reinigen Sie den Receiver niemals mit einem nassen Tuch.  Stellen Sie sicher, dass keine Flüssigkeit in den Receiver ge-

langt.

der Beschädigung des Receivers!

 Verwenden Sie keine lösungsmittelhaltigen Reinigungsmit-

tel wie Benzin oder Verdünnung.

 Reinigen Sie das Gehäuse des Receivers mit einem trocke-

nen Tuch.

AVANIT SXHD 65

Page 90

Transport und Außerbetriebnahme

9 Transport und Außerbetriebnahme

So gehen Sie vor, wenn Sie den Receiver transportieren oder ihn nicht mehr benutzen wollen:

1. Trennen Sie den Receiver und alle angeschlossenen Geräte von der Strom-

versorgung.

2. Ziehen Sie alle am Receiver angeschlossenen Kabel heraus.

3. Nehmen Sie die Batterien aus der Fernbedienung.

4. Legen Sie den Receiver, die Kabel und die Fernbedienung in die Originalver-

packung.

5. Lagern Sie den Receiver und die Zubehörteile an einem trockenen und

staubfreien Ort.

6. Schützen Sie den Receiver vor Frost.

66 AVANIT SXHD

Page 91

Störungsbehebung

10 Störungsbehebung

Symptom

Mögliche Ursache (n)

Abhilfe

Das Display leuchtet

Das Stromkabel ist nicht

Schließen Sie das Stromkabel an

Kein Ton oder Bild,

Der Receiver ist im Stand-

Drücken Sie die POWER-Taste, um

Kein Ton oder Bild.

Kein oder nur ein schwa-

Prüfen Sie die Kabelverbindungen

Das TV-Gerät zeigt

Das System ist nicht korrekt

Prüfen Sie den Anschluss des Ka-

Bild nur schwarz-

Das Video-Format Ihres

Passen Sie die Fernsehnorm des

Die Fernbedienung

Die Batterien sind ver-

Ersetzen Sie die Batterien durch

Display blinkt

Kurzschluss am Antennen-

Ziehen Sie den Antennen-Stecker

Dieser Abschnitt enthält eine Liste allgemeiner Fehler, die beim Betrieb des Receivers auftreten können. Zu jedem Fehler sind eine mögliche Ursache und eine Behebungsmöglichkeit aufgeführt.

nicht.

am Receiver leuchtet die rote LED.

kein Bild an.

weiß und/oder TVGerät synchronisiert nicht richtig.

funktioniert nicht.

angeschlossen.

Der Netz-Schalter ist nicht eingeschaltet.

by-Betrieb.

ches Signal.

angeschlossen.

Receivers ist nicht korrekt eingestellt

braucht.

Die Fernbedienung ist falsch ausgerichtet.

die Netz-Steckdose an.

Schalten Sie den Netz-Schalter ein.

den Receiver einzuschalten.

zum Receiver und vom Receiver zu den angeschlossenen Geräten und schließen Sie die Kabel nötigenfalls richtig an.

bels und schließen Sie das Kabel ggf. richtig an.

Receivers der des TV-Geräts an.

frische.

Richten Sie die Fernbedienung auf die Vorderseite des Receivers.

AVANIT SXHD 67

eingang.

vom LNB-Eingang ab und prüfen Sie diesen.

Vergewissern Sie sich, dass Ihre Antennenanlage ordnungsgemäß installiert ist.

Page 92

Störungsbehebung

Bei Bedarf wird für den Receiver neue Betriebssoftware veröffentlicht. Diese kann ganz einfach über Satellit oder von der Webseite www.avanit.tv geladen werden.

Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich an Ihren Fachhändler.

Servicehotline

Wenn Sie Probleme mit der Technik, mit den Anschlüssen oder grundsätzliche Einstellungsfragen haben:

Service-Hotline: +49 (0) 7724 94783-54 Telefax: +49 (0) 7724 94783-33 E-Mail: [email protected] Internet: www.avanit.tv

68 AVANIT SXHD

Page 93

Entsorgung

11 Entsorgung

 Werfen Sie den Receiver und die Batterien keinesfalls in

den normalen Hausmüll!

 Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindever-

waltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts.

 Geben Sie verbrauchte Batterien bei einer Sammelstelle

ab.

Das WEEE ckung weist darauf hin, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches Gerät handelt.

 Entsorgen Sie dieses Gerät nicht über den Hausmüll, son-

dern bringen Sie es zu Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof).

Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Helfen Sie mit, die Umwelt zu erhalten, in der wir leben!

ACHTUNG!



-Symbol auf dem Produkt oder seiner Verpa-

WEEE = Waste Electrical and Electronic Equipment (engl.) = Elektro- und Elektronikgeräte-Abfall. Die WEEE-Richtlinie ist die EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Ziel ist das Vermeiden, Verringern sowie umweltverträgliche Entsorgen der zunehmenden Mengen an Elektronikschrott.

AVANIT SXHD 69

Page 94

Technische Daten

12.1 Allgemeine Informationen

•

Eingangsfrequenzbereich

950 ~ 2150 MHz

Eingangsimpedanz

75Ω

Eingangspegel

-25 ~ -65 dBm

12.2 Fernbedienung

Reichweite

bis 7 m

Batterien

2x Typ AAA

12.3 Netzteil

12.4 Anschlüsse

Datenträgerschnittstellen

USB 2.0

Antenneneingang

F-Stecker

Service

Klinkenbuchse

Audio-Ausgang

1 x Digital Audio

Audio/Video-Ausgang

1x HDMI

1 x Scart-Buchse (EURO AV)

12 Technische Daten

HDTV 1080p

• Unikabelfähig

• Standby Save Energy Modus

• Kanalsortierung:

Alpha / Num. / Genre / HDTV / Sat

Stromverbrauch im Standby unter 1 W

Netzspannung 175 - 250 V ~, 50/60 Hz

RAPS

• Favoritenlisten

• EPG

• JPEG und MP3 Wiedergabe

70 AVANIT SXHD

Page 95

Technische Daten

12.5 Temperatur

Betriebstemperatur

+5° C bis +40° C

Lagerungstemperatur

-40° C bis +65° C

12.6 Abmessungen und Gewicht

Breite

260 mm

Höhe

45 mm

Tiefe

145 mm

Gewicht

ca. 1 kg

AVANIT SXHD 71

Page 96

Konformitätserklärung

13 Konformitätserklärung

Die smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Deutschland, erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

• Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

− EN 55013:

− EN 55020:

− EN 61000-3-2:

− EN 61000-3-3:

• Niederspannungsrichtlinie 2006/95/EG

− EN 60065

2001 + A1: 2003 + A2: 2006 2007

2006 + A1:2009 + A2:2009 2008

: 2002 + A1: 2006 + A11: 2008

72 AVANIT SXHD

Page 97

Introduction

Dear customer, Thank you for buying a AVANIT HDTV satellite receiver.

This user manual provides information on

• placement

• installation,

• adjustment

• operation,

• cleaning and disposal of the receiver.

Please carefully read the user manual before operating the receiver. We hope you enjoy your AVANIT receiver.

Your smart electronic GmbH Industriestraße 29

78112 St. Georgen Germany

Service hotline: +49 (0) 7724 94783-54 Fax: +49 (0) 7724 94783-33 E-Mail: [email protected] Internet: www.avanit.tv

Introduction

AVANIT SXHD 73

Page 98

Table of Contents

1 User Information .................................................................................... 78

1.1 Use of this Manual ............................................................................................ 78

1.2 Signs, Symbols, Layout ................................................................................... 78

1.3 Software Update ............................................................................................... 79

1.3.1 Update via USB .................................................................................................. 79

1.3.2 Software Update via Satellite ....................................................................... 80

2 Product Description ............................................................................... 81

2.1 Scope of Delivery .............................................................................................. 81

2.2 Receiver ................................................................................................................ 81

2.2.1 Front Panel .......................................................................................................... 81

2.2.2 Rear Panel ............................................................................................................ 82

2.3 Remote Control ................................................................................................. 83

2.4 Save Energy ......................................................................................................... 85

2.5 Guarantee ............................................................................................................ 85

3 General Safety Instructions ................................................................... 85

3.1 Intended Use ...................................................................................................... 85

3.2 Risks in Case of Intended Use ....................................................................... 86

3.3 Grounding............................................................................................................ 86

3.4 Location ................................................................................................................ 87

3.4.1 Handling of Batteries ....................................................................................... 87

3.4.2 Notes on Product Liability ............................................................................. 88

4 Installation of AVANIT SXHD ................................................................. 88

74 AVANIT SXHD

4.1 Connection Scheme ......................................................................................... 89

4.2 Connect Satellite Antenna ............................................................................ 89

4.3 Connect TV Set ................................................................................................... 89

4.4 Connect Home Cinema System (Optional) ............................................. 90

4.5 Connect Data Storage (Optional) ............................................................... 91

4.6 Insert Batteries of Remote Control ............................................................. 91

Page 99

Table of Contents

5 Basic Operation ...................................................................................... 91

5.1 Switch on Receiver ........................................................................................... 91

5.2 Installation .......................................................................................................... 92

5.2.1 Language ............................................................................................................. 92

5.2.2 RAPS Start ............................................................................................................ 92

5.2.3 RAPS Parameters .............................................................................................. 94

5.2.4 Satellite List ......................................................................................................... 95

5.2.5 Country ................................................................................................................. 95

5.2.6 Regional Channel ............................................................................................. 96

5.2.7 Channel-Filter .................................................................................................... 96

5.3 Select Operation Mode .................................................................................. 96

5.4 Call/Leave Menu ............................................................................................... 97

5.5 Menu Navigation .............................................................................................. 97

5.6 Parental Lock ...................................................................................................... 98

5.7 Set Time ............................................................................................................... 98

5.8 TV ............................................................................................................................ 99

5.8.1 Direct Channel Selection ............................................................................. 100

5.8.2 Channel Selection via Selection Window ............................................. 101

5.8.3 Channel Selection via Search Function ................................................. 101

5.8.3.1 HDTV Filter ........................................................................................................ 102

5.8.3.2 Genre Filter ....................................................................................................... 102

5.8.3.3 Find Channels (by Alphabet) ..................................................................... 103

5.8.3.4 Sort Channel List (by Alphabet) ................................................................ 104

5.8.4 Recall ................................................................................................................... 104

5.8.5 EPG ....................................................................................................................... 104

5.8.5.1 Single EPG ......................................................................................................... 105

5.8.5.2 EPG ....................................................................................................................... 106

5.8.6 Audio Settings ................................................................................................. 107

5.8.7 Teletext ............................................................................................................... 107

5.8.8 Aspect Mode .................................................................................................... 108

5.9 Program Information .................................................................................... 108

6 Extended Settings and Functions ....................................................... 109

6.1 Menu Edit Channel ........................................................................................ 109

AVANIT SXHD 75

Page 100

Table of Contents

6.1.1 TV Channel List / Radio Channel List ...................................................... 109

6.1.1.1 Add Channel to Favorites ........................................................................... 109

6.1.1.2 Provide Channels with Password Protection (Lock Against

Unauthorized Access)................................................................................... 110

6.1.1.3 Skip Channels when Switching from Channel to Channel

(Zapping) ........................................................................................................... 110

6.1.1.4 Move Channels to Another Channel Position:.................................... 110

6.1.1.5 Sort Channel List ............................................................................................ 111

6.1.1.6 Rename Channels .......................................................................................... 112

6.1.1.7 Delete Individual Channels from Channel List ................................... 112

6.1.2 Delete All ........................................................................................................... 113

6.1.3 Favorite .............................................................................................................. 113

6.2 Menu Installation ........................................................................................... 114

6.2.1 Antenna Connection .................................................................................... 114

6.2.2 Satellite List ...................................................................................................... 114

6.2.3 Antenna Setup ................................................................................................ 116

6.2.3.1 Fixed Antenna ................................................................................................. 116

6.2.3.2 Motor Antenna ................................................................................................ 118

6.2.4 Single Satellite ................................................................................................. 120

6.2.5 Multi Satellite ................................................................................................... 121

6.3 Menu System Setup ...................................................................................... 121

6.3.1 TV System .......................................................................................................... 121

6.3.2 OSD Setting ...................................................................................................... 122

6.3.2.1 Hide OSD ........................................................................................................... 122

6.3.2.2 OSD Transparency ......................................................................................... 122

6.3.3 Other ................................................................................................................... 123

6.3.3.1 LNB supply voltage ....................................................................................... 123

6.3.3.2 Automatic Standby Function .................................................................... 123

6.3.3.3 Simultaneous Playback of Picture and Sound .................................... 123

6.3.4 RAPS System .................................................................................................... 124

6.4 Menu Tools ....................................................................................................... 124

6.4.1 Software Version ............................................................................................ 124

6.4.2 Factory Settings .............................................................................................. 124

6.4.3 Display Setting ................................................................................................ 124

76 AVANIT SXHD
