AUTODESK Autocad 2007 Manuel d'utilisation [fr]

Download

AutoCAD

2007

Manuel d'utilisation

Mars 2006

Cet ouvrage ne peut être reproduit, même partiellement, sous quelque forme ni à quelque fin que ce soit.

AUTODESK, INC. FOURNIT CES ARTICLES EN L'ETAT SANS GARANTIE D'AUCUNE SORTE, NI EXPRESSE, NI IMPLICITE, Y COMPRIS ET SANS LIMITATIONS, LES GARANTIES IMPLICITES D'ADAPTATION COMMERCIALE ET D'APTITUDE A UNE UTILISATION PARTICULIERE.

EN AUCUN CAS, AUTODESK, INC. NE SAURAIT ETRE RESPONSABLE DES DOMMAGES PARTICULIERS, FORTUITS OU NON, DIRECTS OU INDIRECTS RESULTANT DE L'ACHAT OU L'UTILISATION DE CES ARTICLES. LA RESPONSABILITE D'AUTODESK, INC., QUELLE QUE SOIT LA FORME D'ACTION CHOISIE, NE SAURAIT DEPASSER LE PRIX D'ACHAT DES ARTICLES DECRITS DANS LE PRESENT OUVRAGE.

Autodesk, Inc. se réserve le droit de réviser et d'améliorer ses produits. Ce document décrit l’état de ce produit au moment de sa publication et ne préjuge pas des évolutions qu'il pourrait subir.

Marques d’Autodesk

Les marques suivantes sont des marques déposées d’Autodesk, Inc. aux Etats-Unis et dans d’autres pays : 3D Studio, 3D Studio MAX, 3D Studio VIZ, 3ds Max, ActiveShapes, Actrix, ADI, AEC-X, ATC, AUGI, AutoCAD, AutoCAD LT, Autodesk, Autodesk Envision, Autodesk Inventor, Autodesk Map, Autodesk MapGuide, Autodesk Streamline, Autodesk WalkThrough, Autodesk World, AutoLISP, AutoSketch, Backdraft, Bringing information down to earth, Buzzsaw, CAD Overlay, Character Studio, Cinepak, Cinepak (logo), Civil 3D, Cleaner, Combustion, Design Your World, Design Your World (logo), EditDV, Education by Design, Gmax, Heidi, HOOPS, i-drop, IntroDV, Lustre, Mechanical Desktop, ObjectARX, Powered with Autodesk Technology (logo), ProjectPoint, RadioRay, Reactor, Revit, Visual, Visual Construction, Visual Drainage, Visual Hydro, Visual Landscape, Visual Roads, Visual Survey, Visual Toolbox, Visual Tugboat, Visual LISP, Volo, WHIP! et WHIP! (logo).

Les marques suivantes sont des marques commerciales d’Autodesk, Inc. aux Etats-Unis et dans d’autres pays : AutoCAD Learning Assistance, AutoCAD Simulator, AutoCAD SQL Extension, AutoCAD SQL Interface, AutoSnap, AutoTrack, Built with ObjectARX (logo), Burn, CAiCE, Cinestream, Cleaner Central, ClearScale, Colour Warper, Content Explorer, Dancing Baby (image), DesignCenter, Design Doctor, Designer's Toolkit, DesignKids, DesignProf, DesignServer, Design Web Format, DWF, DWFit, DWG Linking, DWG TrueConvert, DWG TrueView, DXF, Extending the Design Team, GDX Driver, Gmax (logo), Gmax ready (logo), Heads-up Design, Incinerator, jobnet, LocationLogic, ObjectDBX, Plasma, PolarSnap, Productstream, RealDWG, Real-time Roto, Render Queue, Topobase, Toxik, Visual Bridge, Visual Syllabus et Wiretap.

Marques d’Autodesk Canada Co.

Les marques suivantes sont des marques déposées d’Autodesk Canada Co. aux Etats-Unis et/ou au Canada, ainsi que dans d’autres pays : Discreet, Fire, Flame, Flint, Flint RT, Frost, Glass, Inferno, MountStone, Riot, River, Smoke, Sparks, Stone, Stream, Vapour et Wire.

Les marques suivantes sont des marques commerciales d’Autodesk Canada Co. aux Etats-Unis et/ou au Canada, ainsi que dans d’autres pays : Backburner et Multi-Master Editing.

Marques de tiers

Tous les autres noms de marques, noms de produits et marques appartiennent à leurs propriétaires respectifs.

AutoCAD® 2007 et AutoCAD LT® 2007 sont conçus dans le cadre d’une licence de données provenant de DIC Color Guide® de Dainippon Ink and Chemicals, Inc. Copyright © Dainippon Ink and Chemicals, Inc. Tous droits réservés. DIC et DIC Color Guide sont des marques déposées de Dainippon Ink and Chemicals, Inc.

Macromedia® et Flash® sont des marques commerciales ou déposées d’Adobe Systems Incorporated aux Etats-Unis ou dans d’autres pays.

Il est probable que les couleurs PANTONE® qui s'affichent dans le logiciel ou dans la documentation ne répondent pas aux normes PANTONE. Consultez les publications actuelles de PANTONE sur les couleurs pour plus de précisions.

PANTONE ® et les autres marques commerciales Pantone, Inc. appartiennent à Pantone, Inc. © Pantone, Inc., 2002

Pantone, Inc. est propriétaire des données de couleurs et/ou des logiciels sous licence Autodesk, Inc. à distribuer uniquement en vue d'une utilisation avec certains logiciels d'Autodesk. Les données de couleurs et/ou les logiciels PANTONE ne doivent pas être copiés sur un autre disque ou en mémoire sauf dans le cadre de l'exécution du présent logiciel d'Autodesk.

Certains composants de ce logiciel ont été développés à partir des travaux du groupe indépendant d'experts JPEG.

12345678910

RAL DESIGN © RAL, Sankt Augustin, 2002

RAL CLASSIC © RAL, Sankt Augustin, 2002

La représentation des couleurs RAL s'effectue avec l'approbation de RAL Deutsches Institut für Gütesicherung und Kennzeichnung e.V. (Institut allemand RAL pour l'assurance qualité et la certification), D-53757 Sankt Augustin.

Aide et manuel imprimé conçus à l’aide d’Idiom WorldServer™.

Publié par : Autodesk, Inc.

111 McInnis Parkway San Rafael,

CA 94903 Etats-Unis

Table des matières

Chapitre 1 Recherche d'informations . . . . . . . . . . . . . . . . . . . . . 1

Installation du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Utilisation efficace du système d'aide . . . . . . . . . . . . . . . . . . . 3

Recherche d'informations dans l'aide . . . . . . . . . . . . . . . . 3

Utilisation de l'onglet Rechercher . . . . . . . . . . . . . . . . . . 5

Mode d'organisation des rubriques . . . . . . . . . . . . . . . . . 8

Utilisation du bouton Flèche haut pour accéder aux rubriques

d'aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Impression des rubriques . . . . . . . . . . . . . . . . . . . . . . 10

Affichage et masquage du panneau Sommaire . . . . . . . . . . . 11

Obtention d'un complément d'aide . . . . . . . . . . . . . . . . 11

Utilisation de l'aide contextuelle de la palette d'infos . . . . . . . . . . 12

Informations sur le produit . . . . . . . . . . . . . . . . . . . . . . . . 13

Accès au centre d'abonnement . . . . . . . . . . . . . . . . . . . . . . 15

Présentation du centre d'abonnement . . . . . . . . . . . . . . . 15

Intégration d'Autodesk Vault . . . . . . . . . . . . . . . . . . . . 17

Réception des mises à jour de produit et des annonces . . . . . . . . . 18

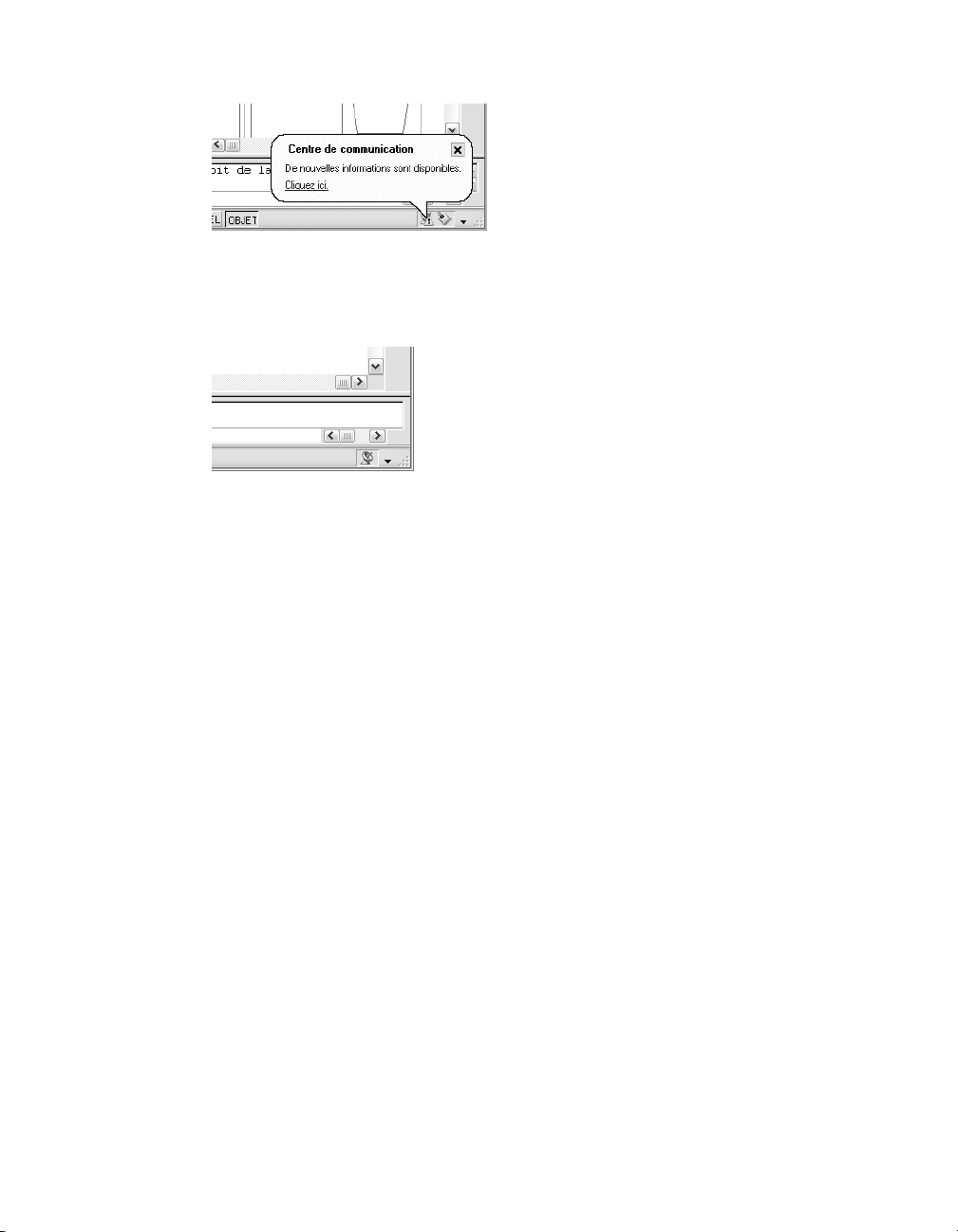

Présentation du centre de communication . . . . . . . . . . . . . 18

Personnalisation des options de mise à jour de programme et

d'annonce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Réception de nouvelles notifications d'informations . . . . . . . 21

Affichage du fichier Readme du produit . . . . . . . . . . . . . . . . . 22

Partie 1 Interface utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 23

Chapitre 2 Barres d'outils et menus . . . . . . . . . . . . . . . . . . . . . 25

Barres d'outils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Barre de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Menus contextuels . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

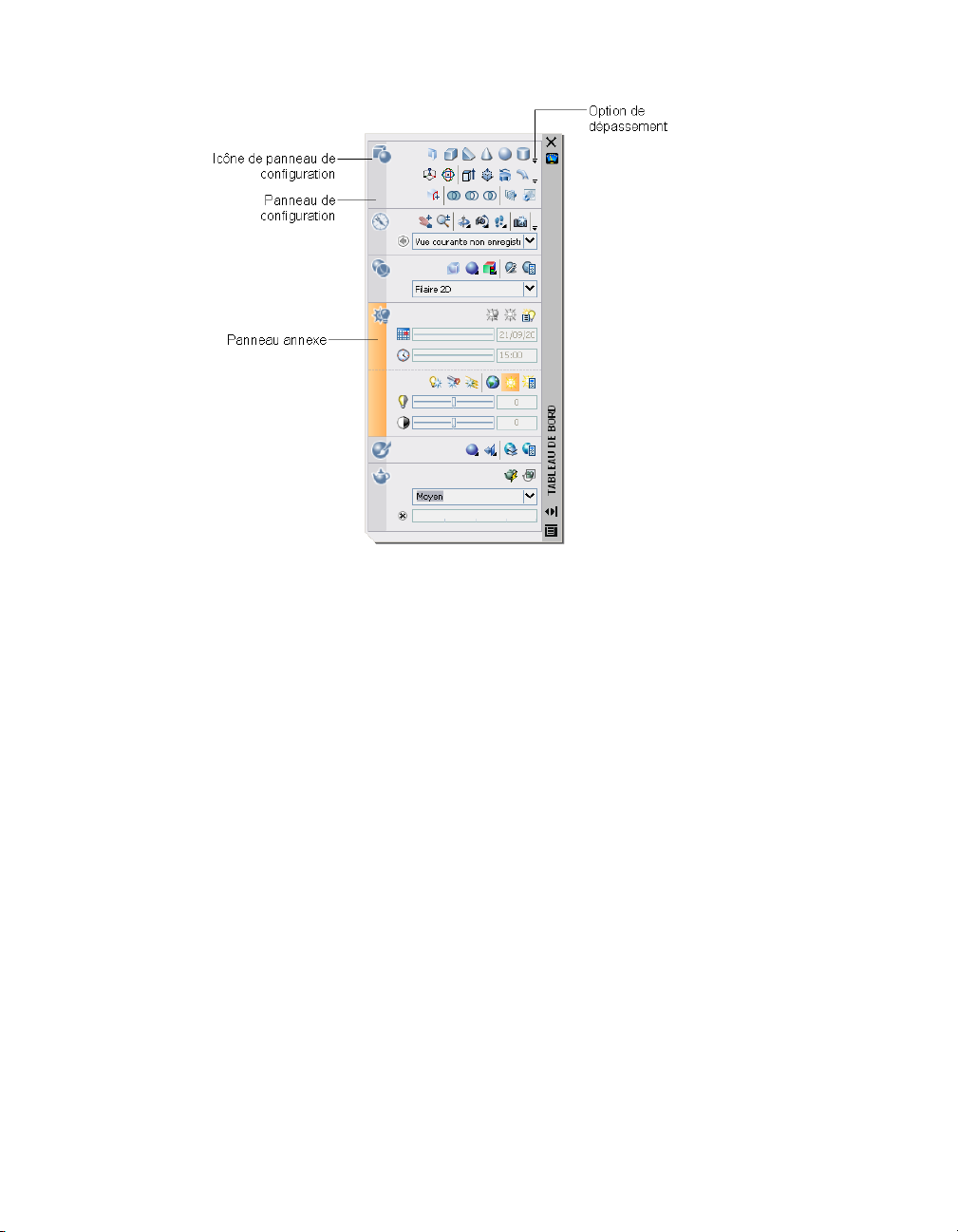

Tableau de bord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Chapitre 3 Fenêtre de commande . . . . . . . . . . . . . . . . . . . . . . 37

Saisie des commandes sur la ligne de commande . . . . . . . . . . . . 38

Saisie des variables système sur la ligne de commande . . . . . . . . . . 40

Edition et navigation dans la fenêtre de commande . . . . . . . . . . . 41

Passage entre les boîtes de dialogue et la ligne de commande . . . . . . 43

Ancrer, redimensionner et masquer la fenêtre de commande . . . . . . 44

Chapitre 4 DesignCenter . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Présentation de DesignCenter . . . . . . . . . . . . . . . . . . . . . . 48

Description de la fenêtre DesignCenter . . . . . . . . . . . . . . . . . . 48

Accès à un contenu avec DesignCenter . . . . . . . . . . . . . . . . . . 51

Ajout d'un contenu avec DesignCenter . . . . . . . . . . . . . . . . . . 54

Récupération d'un contenu sur le Web avec DesignCenter en

ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Présentation de DesignCenter en ligne . . . . . . . . . . . . . . . 59

Présentation des types de contenu de DesignCenter en

ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Récupération d'un contenu à partir du Web . . . . . . . . . . . . 63

Chapitre 5 Personnalisation de l'environnement de dessin . . . . . . . . . 67

Paramétrage des options d'interface . . . . . . . . . . . . . . . . . . . 68

Création d'espaces de travail organisés par tâche . . . . . . . . . . . . . 77

Enregistrement et restauration des paramètres d'interface

(profils) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Personnalisation du démarrage . . . . . . . . . . . . . . . . . . . . . . 82

Chapitre 6 Palettes d'outils . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Création et utilisation d'outils à partir d'objets ou d'images . . . . . . . 88

Création et utilisation des outils de commande . . . . . . . . . . . . . 94

Modification des paramètres de palette d'outils . . . . . . . . . . . . . 96

Contrôle des propriétés des outils . . . . . . . . . . . . . . . . . . . . 99

Personnalisation des palettes d'outils . . . . . . . . . . . . . . . . . . 103

Organisation des palettes d'outils . . . . . . . . . . . . . . . . . . . . 108

Enregistrement et partage de palettes d'outils . . . . . . . . . . . . . . 112

Partie 2 Création, organisation et enregistrement d'un dessin . . . . . 115

vi | Table des matières

Chapitre 7 Nouveau dessin . . . . . . . . . . . . . . . . . . . . . . . . . 117

Commencer un dessin avec un brouillon . . . . . . . . . . . . . . . . 118

Utilisation d'un assistant pour un nouveau dessin . . . . . . . . . . . 121

Utilisation d'un fichier gabarit pour créer un dessin . . . . . . . . . . 121

Spécification des unités et des formats d'unités . . . . . . . . . . . . . 124

Détermination des unités de mesure . . . . . . . . . . . . . . . 124

Définition des conventions d'unités linéaires . . . . . . . . . . . 126

Définition des conventions d'unités angulaires . . . . . . . . . . 129

Ajout d'informations d'identification à des dessins . . . . . . . . . . . 130

Chapitre 8 Ouverture ou enregistrement d'un dessin . . . . . . . . . . . 133

Ouverture d'un dessin . . . . . . . . . . . . . . . . . . . . . . . . . . 134

Ouverture d'une partie d'un dessin de grand format (chargement

partiel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

Utilisation de plusieurs dessins ouverts . . . . . . . . . . . . . . . . . 139

Enregistrement d'un dessin . . . . . . . . . . . . . . . . . . . . . . . 140

Recherche d'un fichier dessin . . . . . . . . . . . . . . . . . . . . . . 144

Spécification de chemins de recherche et d'emplacements de

fichiers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Chapitre 9 Réparation, restauration ou récupération de fichiers dessin . . 147

Réparation d'un fichier dessin endommagé . . . . . . . . . . . . . . . 148

Création et restauration de fichiers de sauvegarde . . . . . . . . . . . 150

Restauration après une défaillance système . . . . . . . . . . . . . . . 152

Chapitre 10 Conservation des normes dans les dessins . . . . . . . . . . . 155

Présentation des normes en CAO . . . . . . . . . . . . . . . . . . . . 156

Définition de normes . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Vérification de la conformité des dessins . . . . . . . . . . . . . . . . 160

Conversion des propriétés et des noms de calque . . . . . . . . . . . . 168

Conversion des calques en fonction des normes de dessin

définies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

Affichage des calques de dessin sélectionnés . . . . . . . . . . . 170

Purge des calques non référencés . . . . . . . . . . . . . . . . . 171

Partie 3 Contrôle des vues d'un dessin . . . . . . . . . . . . . . . . . . 173

Chapitre 11 Modification des vues . . . . . . . . . . . . . . . . . . . . . . 175

Panoramique ou zoom sur une vue . . . . . . . . . . . . . . . . . . . 176

Panoramique et zoom avec la fenêtre Vue aérienne . . . . . . . . . . 180

Enregistrement et restauration de vues . . . . . . . . . . . . . . . . . 184

Contrôle du style de projection 3D . . . . . . . . . . . . . . . . . . . 188

Vue d'ensemble des vues parallèle et en perspective . . . . . . . 188

Définition d'une projection en perspective (VUEDYN) . . . . . . 188

Table des matières | vii

Définition d'une projection en parallèle . . . . . . . . . . . . . 190

Sélection de vues 3D prédéfinies . . . . . . . . . . . . . . . . . 191

Définition d'une vue 3D à l'aide de valeurs de coordonnées ou

d'angles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192

Pour passer à une vue du plan XY . . . . . . . . . . . . . . . . . 194

Ombrage d'un modèle et utilisation d'effets d'arête . . . . . . . . . . . 195

Utilisation d'un style visuel pour afficher votre modèle . . . . . 195

Chapitre 12 Utilisation des outils de visualisation 3D . . . . . . . . . . . . 201

Définition d'une vue 3D à l'aide d'une caméra . . . . . . . . . . . . . 202

Présentation des caméras . . . . . . . . . . . . . . . . . . . . . 202

Création d'une caméra . . . . . . . . . . . . . . . . . . . . . . . 202

Modification des propriétés d'une caméra . . . . . . . . . . . . 203

Création d'une animation de la trajectoire du mouvement . . . . . . 207

Contrôle de la trajectoire du mouvement d'une caméra . . . . . 207

Spécification des paramètres de trajectoire de mouvement . . . . 209

Enregistrement d'une animation de la trajectoire du

mouvement . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

Chapitre 13 Affichage de plusieurs vues dans l'espace objet . . . . . . . . 213

Définition des fenêtres de l'espace objet . . . . . . . . . . . . . . . . 214

Sélection et utilisation de la fenêtre courante . . . . . . . . . . . . . . 216

Enregistrement et restauration des dispositions de fenêtres de l'onglet

Objet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

Partie 4 Choix d'un processus de travail avant de commencer . . . . . 221

Chapitre 14 Création de dessins à une seule vue (espace objet) . . . . . . 223

Aide-mémoire de dessin de l'espace objet . . . . . . . . . . . . . . . . 224

Dessin, Echelle et Annotation dans l'espace objet . . . . . . . . . . . 224

Chapitre 15 Création de présentations de dessin à vues multiples (espace

papier) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229

Aide-mémoire des présentations . . . . . . . . . . . . . . . . . . . . . 230

Description du processus de présentation . . . . . . . . . . . . . . . . 230

Utilisation de l'espace papier et de l'espace objet . . . . . . . . . . . . 231

Utilisation de l'onglet Objet . . . . . . . . . . . . . . . . . . . . 232

Utilisation d'un onglet de présentation . . . . . . . . . . . . . . 232

Accès à l'espace objet depuis une fenêtre de présentation . . . . 238

Création et modification des fenêtres de présentation . . . . . . . . . 241

viii | Table des matières

Gestion des vues dans des fenêtres de présentation . . . . . . . . . . . 245

Mise à l'échelle des vues dans les fenêtres de présentation . . . . 245

Gestion de la visibilité dans des fenêtres de présentation . . . . 247

Mise à l'échelle des types de ligne dans les fenêtres de

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 254

Alignement des vues dans les fenêtres de présentation . . . . . . 255

Rotation des vues dans les fenêtres de présentation . . . . . . . 258

Réutilisation des présentations et des paramètres de

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259

Chapitre 16 Utilisation de feuilles dans un jeu de feuilles . . . . . . . . . . 263

Aide-mémoire des jeux de feuilles . . . . . . . . . . . . . . . . . . . . 264

Description de l'interface du gestionnaire du jeu de feuilles . . . . . . 264

Création et gestion d'un jeu de feuilles . . . . . . . . . . . . . . . . . 266

Création d'un jeu de feuilles . . . . . . . . . . . . . . . . . . . . 267

Organisation d'un jeu de feuilles . . . . . . . . . . . . . . . . . 270

Création et modification des feuilles . . . . . . . . . . . . . . . 274

Insertion d'informations dans les feuilles et les jeux de

feuilles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285

Publication, transmission et archivage des jeux de feuilles . . . . . . . 287

Utilisation des jeux de feuilles en équipe . . . . . . . . . . . . . . . . 292

Partie 5 Création et modification des objets . . . . . . . . . . . . . . . 297

Chapitre 17 Contrôle des propriétés des objets . . . . . . . . . . . . . . . 299

Présentation des propriétés des objets . . . . . . . . . . . . . . . . . . 301

Affichage et modification des propriétés d'objets . . . . . . . . . . . . 301

Copie des propriétés d'un objet à un autre . . . . . . . . . . . . . . . 304

Utilisation des calques . . . . . . . . . . . . . . . . . . . . . . . . . . 305

Présentation des calques . . . . . . . . . . . . . . . . . . . . . . 305

Utilisation des calques pour les dessins complexes . . . . . . . . 307

Création et appellation des calques . . . . . . . . . . . . . . . . 317

Modification des paramètres et des propriétés des calques . . . . 320

Filtrage et tri de la liste des calques . . . . . . . . . . . . . . . . 324

Enregistrement et restauration des paramètres des calques . . . . 330

Utilisation des couleurs . . . . . . . . . . . . . . . . . . . . . . . . . 334

Définition de la couleur active . . . . . . . . . . . . . . . . . . 334

Modification de la couleur d'un objet . . . . . . . . . . . . . . . 337

Utilisation des carnets de couleurs . . . . . . . . . . . . . . . . 339

Utilisation des types de ligne . . . . . . . . . . . . . . . . . . . . . . 341

Présentation des types de ligne . . . . . . . . . . . . . . . . . . 342

Chargement de types de ligne . . . . . . . . . . . . . . . . . . . 342

Définition du type de ligne courant . . . . . . . . . . . . . . . . 345

Changement du type de ligne d'un objet . . . . . . . . . . . . . 346

Contrôle de l'échelle d'un type de ligne . . . . . . . . . . . . . . 348

Table des matières | ix

Affichage de types de lignes dans des segments courts et des

polylignes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 349

Contrôle de l'épaisseur des lignes . . . . . . . . . . . . . . . . . . . . 351

Présentation de l'épaisseur des lignes . . . . . . . . . . . . . . . 351

Affichage de l'épaisseur des lignes . . . . . . . . . . . . . . . . . 353

Définition de l'épaisseur de ligne courante . . . . . . . . . . . . 354

Modification de l'épaisseur de ligne d'un objet . . . . . . . . . . 355

Contrôle des propriétés d'affichage de certains objets . . . . . . . . . 356

Contrôle de l'affichage des polylignes, des hachures, des

remplissages avec gradients, des épaisseurs de ligne et du

texte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356

Contrôle de l'affichage des objets qui se chevauchent . . . . . . 359

Chapitre 18 Utilisation des outils de précision . . . . . . . . . . . . . . . . 361

Utilisation de coordonnées et de systèmes de coordonnées

(SCU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 362

Présentation de la saisie de coordonnées . . . . . . . . . . . . . 362

Saisie des coordonnées en 2D . . . . . . . . . . . . . . . . . . . 364

Définition de coordonnées 3D . . . . . . . . . . . . . . . . . . 368

Comprendre le système de coordonnées utilisateur (SCU) . . . . 373

Spécification de plans de construction en 3D (SCU) . . . . . . . 378

Attribution d'orientations de système de coordonnées utilisateur

à des fenêtres . . . . . . . . . . . . . . . . . . . . . . . . . . . 390

Contrôle de l'affichage de l'icône du système de coordonnées

utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 392

Utilisation de la saisie dynamique . . . . . . . . . . . . . . . . . . . . 395

Accrochage à des points des objets (accrochages aux objets) . . . . . . 402

Utilisation de l'accrochage aux objets . . . . . . . . . . . . . . . 402

Menu Accrochage aux objets . . . . . . . . . . . . . . . . . . . 405

Activation des aides de repérage visuel pour les accrochages aux

objets (AutoSnap) . . . . . . . . . . . . . . . . . . . . . . . . 406

Remplacement des paramètres d'accrochage aux objets . . . . . 407

Limitation du déplacement du curseur . . . . . . . . . . . . . . . . . 409

Réglage de la grille et de la résolution . . . . . . . . . . . . . . . 409

Utilisation du verrouillage orthogonal (mode Ortho) . . . . . . 415

Utilisation du repérage polaire et de PolarSnap . . . . . . . . . . 416

Verrouillage d'un angle pour un point (angle) . . . . . . . . . . 420

Combinaison et décalage de points et de coordonnées . . . . . . . . . 420

Combinaison de coordonnées (filtres de coordonnées) . . . . . . 420

Repérage de points sur des objets (repérage par accrochage aux

objets) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 423

Repérage de la position de points de décalage . . . . . . . . . . 426

Définition de distances . . . . . . . . . . . . . . . . . . . . . . . . . 427

Saisie de distances directes . . . . . . . . . . . . . . . . . . . . . 427

Décalage par rapport aux points de référence temporaires . . . . 428

Définition d'intervalles sur des objets . . . . . . . . . . . . . . . 429

Extraction d'informations géométriques des objets . . . . . . . . . . . 432

x | Table des matières

Lecture de distances, d'angles et de position de points . . . . . . 432

Lecture d'informations d'aire . . . . . . . . . . . . . . . . . . . 433

Utilisation d'une calculatrice . . . . . . . . . . . . . . . . . . . . . . 439

Utilisation de la calculatrice CalcRapide . . . . . . . . . . . . . 439

Utilisation de la calculatrice depuis la ligne de commande . . . . 457

Chapitre 19 Création d'objets géométriques . . . . . . . . . . . . . . . . . 461

Création d'objets linéaires . . . . . . . . . . . . . . . . . . . . . . . . 462

Création de lignes . . . . . . . . . . . . . . . . . . . . . . . . . 462

Création de polylignes . . . . . . . . . . . . . . . . . . . . . . . 463

Création de rectangles et de polygones . . . . . . . . . . . . . . 467

Dessin d'objets multilignes . . . . . . . . . . . . . . . . . . . . 470

Création de dessins à main levée . . . . . . . . . . . . . . . . . 473

Création d'objets constitués de courbes . . . . . . . . . . . . . . . . . 476

Création d'arcs . . . . . . . . . . . . . . . . . . . . . . . . . . . 476

Création de cercles . . . . . . . . . . . . . . . . . . . . . . . . . 481

Création d'arcs à base de polylignes . . . . . . . . . . . . . . . . 483

Création d'anneaux . . . . . . . . . . . . . . . . . . . . . . . . 487

Création d'ellipses . . . . . . . . . . . . . . . . . . . . . . . . . 488

Création de courbes splines . . . . . . . . . . . . . . . . . . . . 491

Dessin d'hélices . . . . . . . . . . . . . . . . . . . . . . . . . . 493

Création de géométries de construction et de référence . . . . . . . . 494

Création de points de référence . . . . . . . . . . . . . . . . . . 495

Création de droites (et de demi-droites) . . . . . . . . . . . . . . 495

Création et combinaison d'aires (régions) . . . . . . . . . . . . . . . . 498

Création de nuages de révision . . . . . . . . . . . . . . . . . . . . . 501

Chapitre 20 Création et utilisation de blocs (symboles) . . . . . . . . . . . 505

Présentation des blocs . . . . . . . . . . . . . . . . . . . . . . . . . . 506

Création et stockage des blocs . . . . . . . . . . . . . . . . . . . . . . 506

Mode de stockage et de référencement des blocs . . . . . . . . . 506

Création de blocs dans un dessin . . . . . . . . . . . . . . . . . 507

Création de bibliothèques de blocs . . . . . . . . . . . . . . . . 509

Création de fichiers dessin à utiliser comme blocs . . . . . . . . 510

Utilisation des palettes d'outils pour organiser les blocs . . . . . 513

Ajout d'un comportement dynamique aux blocs . . . . . . . . . . . . 513

Aide-mémoire de la création de blocs dynamiques . . . . . . . . 513

Présentation des blocs dynamiques . . . . . . . . . . . . . . . . 514

Utilisation de l'éditeur de blocs . . . . . . . . . . . . . . . . . . 518

Ajout d'éléments dynamiques aux blocs . . . . . . . . . . . . . 530

Enregistrement d'un bloc dans l'éditeur de blocs . . . . . . . . . 608

Contrôle de la couleur et du type de ligne dans les blocs . . . . . . . . 609

Blocs imbriqués . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 612

Insertion de blocs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 613

Utilisation de blocs dynamiques dans les dessins . . . . . . . . . . . . 617

Association de données aux blocs (attributs de bloc) . . . . . . . . . . 620

Présentation des attributs de bloc . . . . . . . . . . . . . . . . . 620

Table des matières | xi

Définition des attributs de bloc . . . . . . . . . . . . . . . . . . 621

Extraction de données des attributs de bloc . . . . . . . . . . . . 624

Extraction des données d'attribut de bloc (option avancée) . . . 626

Modification des blocs . . . . . . . . . . . . . . . . . . . . . . . . . . 632

Modification d'une définition de bloc . . . . . . . . . . . . . . 632

Modification des attributs de bloc . . . . . . . . . . . . . . . . . 634

Modification de la couleur et du type de ligne d'un bloc . . . . . . . . 640

Désassemblage d'une référence de bloc (Décomposer) . . . . . . . . . 643

Suppression de définitions de bloc . . . . . . . . . . . . . . . . . . . 644

Chapitre 21 Modification des objets . . . . . . . . . . . . . . . . . . . . . 647

Choix des objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 648

Choix des différents objets . . . . . . . . . . . . . . . . . . . . 648

Choix de plusieurs objets . . . . . . . . . . . . . . . . . . . . . 650

Comment empêcher la sélection de certains objets . . . . . . . . 653

Filtrage de jeux de sélection . . . . . . . . . . . . . . . . . . . . 655

Personnalisation de la procédure de sélection . . . . . . . . . . 658

Groupement d'objets . . . . . . . . . . . . . . . . . . . . . . . 663

Correction des erreurs . . . . . . . . . . . . . . . . . . . . . . . . . . 667

Effacement d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . 669

Utilisation des fonctions Couper, Copier et Coller de Windows . . . . 672

Modification des objets . . . . . . . . . . . . . . . . . . . . . . . . . 674

Choix d'une méthode pour modifier des objets . . . . . . . . . . 674

Déplacement et rotation des objets . . . . . . . . . . . . . . . . 675

Copie, décalage et reproduction en miroir des objets . . . . . . . 684

Modification de la taille et de la forme des objets . . . . . . . . 696

Raccord, chanfrein, coupure ou jonction d'objets . . . . . . . . 706

Utilisation des poignées pour modifier les **objets . . . . . . . . 720

Modification d'objets complexes . . . . . . . . . . . . . . . . . . . . 731

Dissociation des objets composés (Décomposer) . . . . . . . . . 731

Modification ou jonction des polylignes . . . . . . . . . . . . . 732

Modification des splines . . . . . . . . . . . . . . . . . . . . . . 737

Modification des hélices . . . . . . . . . . . . . . . . . . . . . . 740

Modification des multilignes . . . . . . . . . . . . . . . . . . . 741

Partie 6 Utilisation de modèles 3D . . . . . . . . . . . . . . . . . . . . 745

Chapitre 22 Création de modèles 3D . . . . . . . . . . . . . . . . . . . . . 747

Présentation de la modélisation 3D . . . . . . . . . . . . . . . . . . . 748

Création de surfaces et de solides 3D . . . . . . . . . . . . . . . . . . 749

Présentation de la création de surfaces et de solides 3D . . . . . 749

Création de solides primitifs 3D . . . . . . . . . . . . . . . . . . 750

Création d'un polysolide . . . . . . . . . . . . . . . . . . . . . 759

Création de solides et des surfaces à partir de lignes et de

courbes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 762

Création de solides et de surfaces à partir d'objets . . . . . . . . 773

xii | Table des matières

Création de solides à partir de surfaces . . . . . . . . . . . . . . 776

Création de solides composés . . . . . . . . . . . . . . . . . . . 777

Création de solides par section . . . . . . . . . . . . . . . . . . 779

Vérification des interférences dans un modèle solide . . . . . . . . . . 781

Création de maillages . . . . . . . . . . . . . . . . . . . . . . . . . . 783

Création de modèles filaires . . . . . . . . . . . . . . . . . . . . . . . 793

Ajout d'une épaisseur 3D aux objets . . . . . . . . . . . . . . . . . . . 795

Chapitre 23 Modification des surfaces et des solides 3D . . . . . . . . . . 799

Manipulation des surfaces et des solides 3D . . . . . . . . . . . . . . 800

Manipulation des solides et des surfaces individuels . . . . . . . 800

Solides composés . . . . . . . . . . . . . . . . . . . . . . . . . 803

Utilisation de la fonction Appuyer-tirer sur les zones délimitées . . . . 807

Utilisation des outils poignées pour modifier des objets . . . . . . . . 808

Présentation des outils poignées . . . . . . . . . . . . . . . . . . 808

Utilisation de l'outil poignée de déplacement pour modifier des

objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 811

Utilisation de l'outil poignée de rotation pour modifier des

objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 814

Ajout d'arêtes et de faces aux solides . . . . . . . . . . . . . . . . . . 816

Séparation des solides 3D . . . . . . . . . . . . . . . . . . . . . . . . 818

Gainage des solides 3D . . . . . . . . . . . . . . . . . . . . . . . . . 818

Nettoyage et vérification des solides 3D . . . . . . . . . . . . . . . . . 819

Chapitre 24 Création de coupes et de dessins 2D à partir de modèles

3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 821

Coupe de solides 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . 822

Utilisation des objets de coupe . . . . . . . . . . . . . . . . . . . . . 823

Présentation des objets de coupe . . . . . . . . . . . . . . . . . 823

Création d'objets de coupe . . . . . . . . . . . . . . . . . . . . 823

Définition de l'état d'un objet de coupe . . . . . . . . . . . . . . 826

Utilisation des poignées d'un objet de coupe . . . . . . . . . . . 826

Accès au menu contextuel des objets de coupe . . . . . . . . . . 828

Modification des propriétés des objets de coupe . . . . . . . . . 829

Association d'objets de coupe à des vues et des caméras . . . . . 830

Publication d'objets de coupe . . . . . . . . . . . . . . . . . . . 831

Enregistrement d'un objet de coupe en tant qu'outil d'une

palette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 831

Ajout de raccourcissements à une coupe . . . . . . . . . . . . . 832

Coupe 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 833

Comprendre le comportement d'une coupe 3D . . . . . . . . . 834

Table des matières | xiii

Génération de coupes 2D et 3D . . . . . . . . . . . . . . . . . . . . . 835

Création d'une vue aplanie . . . . . . . . . . . . . . . . . . . . . . . 837

Partie 7 Hachures, notes, tableaux et cotes . . . . . . . . . . . . . . . 841

Chapitre 25 Hachures, remplissages et nettoyages . . . . . . . . . . . . . 843

Présentation des motifs de hachures et des remplissages . . . . . . . . 844

Définition des contours de hachures . . . . . . . . . . . . . . . . . . 850

Présentation des contours de hachures . . . . . . . . . . . . . . 850

Contrôle des hachures dans les îlots . . . . . . . . . . . . . . . 851

Définition des contours de hachures dans les grands

dessins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 852

Création de hachures non délimitées . . . . . . . . . . . . . . . 854

Choix des motifs de hachures et des remplissages . . . . . . . . . . . 855

Création de zones pleines . . . . . . . . . . . . . . . . . . . . . 855

Création de zones avec gradient . . . . . . . . . . . . . . . . . . 859

Utilisation de motifs de hachures prédéfinis . . . . . . . . . . . 861

Création de motifs de hachures définis par l'utilisateur . . . . . 862

Modification des zones hachurées et des zones de remplissage

plein . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 863

Création d'une zone vide pour couvrir les objets . . . . . . . . . . . . 866

Chapitre 26 Notes et étiquettes . . . . . . . . . . . . . . . . . . . . . . . 869

Présentation des notes et des étiquettes . . . . . . . . . . . . . . . . . 870

Création de texte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 870

Présentation de la création de texte et de ligne de repère . . . . . 870

Création d'un texte sur une seule ligne . . . . . . . . . . . . . . 871

Création d'un texte multiligne . . . . . . . . . . . . . . . . . . 874

Création de texte avec lignes de repère . . . . . . . . . . . . . . 896

Importation de texte à partir d'un fichier externe . . . . . . . . 900

Utilisation de champs dans le texte . . . . . . . . . . . . . . . . . . . 902

Insertion de champs . . . . . . . . . . . . . . . . . . . . . . . . 902

Mise à jour des champs . . . . . . . . . . . . . . . . . . . . . . 907

Utilisation d'hyperliens dans des champs . . . . . . . . . . . . . 909

Utilisation de styles de texte . . . . . . . . . . . . . . . . . . . . . . . 911

Présentation des styles de texte . . . . . . . . . . . . . . . . . . 911

Attribution des polices de texte . . . . . . . . . . . . . . . . . . 912

Définition de la hauteur du texte . . . . . . . . . . . . . . . . . 918

Définition de l'angle d'inclinaison du texte . . . . . . . . . . . . 920

Définition de l'orientation horizontale ou verticale . . . . . . . 921

Modification du texte . . . . . . . . . . . . . . . . . . . . . . . . . . 922

Présentation de la modification du texte . . . . . . . . . . . . . 922

Modification d'un texte sur une seule ligne . . . . . . . . . . . . 922

Modification du texte multiligne . . . . . . . . . . . . . . . . . 923

Modification de texte avec ligne de repère . . . . . . . . . . . . 927

Modification de l'échelle et de la justification du texte . . . . . . 928

xiv | Table des matières

Vérification orthographique . . . . . . . . . . . . . . . . . . . . . . . 929

Utilisation d'un éditeur de texte externe . . . . . . . . . . . . . . . . 932

Présentation de l'utilisation d'un éditeur de texte externe . . . . 932

Formatage de texte multiligne dans un éditeur externe . . . . . 932

Chapitre 27 Tableaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 937

Création et modification des tableaux . . . . . . . . . . . . . . . . . 938

Utilisation des styles de tableau . . . . . . . . . . . . . . . . . . . . . 943

Ajout de texte et de blocs aux tableaux . . . . . . . . . . . . . . . . . 947

Utilisation de formules dans les cellules d'un tableau . . . . . . . . . . 952

Chapitre 28 Cotes et tolérances . . . . . . . . . . . . . . . . . . . . . . . 959

Concepts de base de la cotation . . . . . . . . . . . . . . . . . . . . . 960

Présentation de la cotation . . . . . . . . . . . . . . . . . . . . 960

Eléments d'une cote . . . . . . . . . . . . . . . . . . . . . . . . 961

Cotes associatives . . . . . . . . . . . . . . . . . . . . . . . . . 962

Utilisation des styles de cote . . . . . . . . . . . . . . . . . . . . . . . 964

Présentation des styles de cote . . . . . . . . . . . . . . . . . . 964

Comparaison des styles de cote et des variables . . . . . . . . . 965

Contrôle de la géométrie de la cote . . . . . . . . . . . . . . . . 967

Contrôle du texte de la cote . . . . . . . . . . . . . . . . . . . . 974

Contrôle des valeurs de cote . . . . . . . . . . . . . . . . . . . . 984

Définition de l'échelle des cotes . . . . . . . . . . . . . . . . . . . . . 992

Création de cotes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 995

Création de cotes linéaires . . . . . . . . . . . . . . . . . . . . . 995

Création de cotes radiales . . . . . . . . . . . . . . . . . . . . 1002

Création de cotes angulaires . . . . . . . . . . . . . . . . . . . 1007

Création de cotes superposées . . . . . . . . . . . . . . . . . . 1009

Création de cotes de longueur d'arc . . . . . . . . . . . . . . . 1011

Modification des cotes existantes . . . . . . . . . . . . . . . . . . . 1012

Application d'un nouveau style à une cote existante . . . . . . 1012

Remplacement du style de cote . . . . . . . . . . . . . . . . . 1013

Modification du texte de cote . . . . . . . . . . . . . . . . . . 1016

Modification de la géométrie de la cote . . . . . . . . . . . . . 1019

Modification de l'associativité des cotes . . . . . . . . . . . . . 1022

Ajout de tolérances géométriques . . . . . . . . . . . . . . . . . . . 1024

Présentation des tolérances géométriques . . . . . . . . . . . . 1024

Conditions de matière . . . . . . . . . . . . . . . . . . . . . . 1026

Cadres de références . . . . . . . . . . . . . . . . . . . . . . . 1027

Zones de tolérance projetées . . . . . . . . . . . . . . . . . . . 1028

Tolérances composées . . . . . . . . . . . . . . . . . . . . . . 1028

Partie 8 Traçage et publication de dessins . . . . . . . . . . . . . . . 1031

Table des matières | xv

Chapitre 29 Préparation des dessins en vue de leur traçage et de leur

publication . . . . . . . . . . . . . . . . . . . . . . . . . . . 1033

Aide-mémoire de préparation des dessins en vue de leur traçage et

de leur publication . . . . . . . . . . . . . . . . . . . . . . . . . . 1034

Spécification des paramètres de mise en page . . . . . . . . . . . . . 1034

Présentation des paramètres de mise en page . . . . . . . . . . 1034

Sélection d'une imprimante ou un d'un traceur pour une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 1037

Sélection du format de papier d'une présentation . . . . . . . . 1038

Définition de l'aide de tracé d'une présentation . . . . . . . . . 1043

Ajustement du décalage de tracé d'une présentation . . . . . . 1044

Définition de l'échelle de tracé d'une présentation . . . . . . . 1046

Définition de l'échelle des épaisseurs de ligne d'une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 1047

Sélection d'une table des styles de tracé pour une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 1048

Définition des options de fenêtre ombrée et de tracé d'une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 1051

Définition de l'orientation du dessin dans une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 1054

Utilisation de l'Assistant de Présentation pour définir les paramètres

de présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1055

Importation des paramètres PCP ou PC2 dans une présentation . . . 1056

Création et utilisation de mises en page nommées . . . . . . . . . . 1057

Utilisation des mises en page nommées avec des jeux de feuilles . . . 1062

Chapitre 30 Impression de dessins . . . . . . . . . . . . . . . . . . . . . 1065

Aide-mémoire de traçage . . . . . . . . . . . . . . . . . . . . . . . . 1066

Présentation du traçage . . . . . . . . . . . . . . . . . . . . . . . . . 1066

Utilisation d'une mise en page pour spécifier les paramètres de

tracé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1071

Sélection d'une imprimante ou un traceur . . . . . . . . . . . . . . 1073

Définition de l'aire du tracé . . . . . . . . . . . . . . . . . . . . . . 1073

Configuration du format de papier . . . . . . . . . . . . . . . . . . 1074

Positionnement du dessin sur le papier . . . . . . . . . . . . . . . . 1078

Définition de la zone d'impression . . . . . . . . . . . . . . . 1078

Définition de la position du tracé . . . . . . . . . . . . . . . . 1078

Définition de l'orientation du dessin . . . . . . . . . . . . . . 1079

Contrôle du traçage des objets . . . . . . . . . . . . . . . . . . . . . 1079

Définition de l'échelle du tracé . . . . . . . . . . . . . . . . . . 1079

Paramétrage des options de fenêtre ombrée . . . . . . . . . . . 1082

Définition des options des objets tracés . . . . . . . . . . . . . 1085

Utilisation des styles de tracé pour gérer les objets tracés . . . . 1089

Utilisation de tables des styles de tracé dépendant de la

couleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1096

Utilisation des tables des styles de tracé nommés . . . . . . . . 1098

xvi | Table des matières

Modification des paramètres des styles de tracé . . . . . . . . . 1105

Affichage de l'aperçu d'un tracé . . . . . . . . . . . . . . . . . . . . 1115

Impression de fichiers sous d'autres formats . . . . . . . . . . . . . . 1117

Traçage de fichiers DWF . . . . . . . . . . . . . . . . . . . . . 1117

Traçage dans un fichier DXB . . . . . . . . . . . . . . . . . . . 1118

Traçage dans un fichier raster . . . . . . . . . . . . . . . . . . 1119

Traçage de fichiers Adobe PDF . . . . . . . . . . . . . . . . . . 1120

Traçage de fichiers Adobe PostScript . . . . . . . . . . . . . . . 1122

Création d'un fichier de tracé . . . . . . . . . . . . . . . . . . 1124

Chapitre 31 Publication de dessins . . . . . . . . . . . . . . . . . . . . . 1127

Aide-mémoire de publication . . . . . . . . . . . . . . . . . . . . . 1128

Présentation de la publication . . . . . . . . . . . . . . . . . . . . . 1128

Création et modification d'un jeu de dessins en vue d'une

publication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1131

Création d'un jeu de dessins papier ou de fichier de tracé . . . . . . . 1139

Publication d'un jeu de dessins électroniques . . . . . . . . . . . . . 1141

Publication d'un jeu de feuilles . . . . . . . . . . . . . . . . . . . . . 1145

Republication d'un jeu de dessins . . . . . . . . . . . . . . . . . . . 1151

Visualisation d'un jeu de dessins électroniques publié . . . . . . . . 1152

Définition des options de publication . . . . . . . . . . . . . . . . . 1153

Publication DWF 3D . . . . . . . . . . . . . . . . . . . . . . . . . . 1162

Configuration d'un pilote DWF6 (évolué) . . . . . . . . . . . . . . . 1169

Présentation de la création ou de la modification d'un fichier

de configuration DWF6 . . . . . . . . . . . . . . . . . . . . 1169

Définition de la résolution des fichiers DWF . . . . . . . . . . 1172

Détermination de la compression des fichiers DWF . . . . . . . 1174

Définition du traitement des polices pour le fichier DWF . . . 1175

Modification des motifs de plume pour le fichier DWF . . . . . 1178

Partie 9 Partage de données entre dessins et applications . . . . . . . 1181

Chapitre 32 Référence à d'autres fichiers de dessin . . . . . . . . . . . . . 1183

Présentation des dessins référencés (xréfs) . . . . . . . . . . . . . . . 1184

Association et dissociation de dessins référencés . . . . . . . . . . . 1184

Association de références de dessin (xréfs) . . . . . . . . . . . . 1184

Définition des chemins d'accès aux dessins référencés . . . . . 1188

Dissociation de dessins référencés . . . . . . . . . . . . . . . . 1194

Mise à jour et liaison de dessins référencés . . . . . . . . . . . . . . 1195

Imbrication et superposition de dessins référencés . . . . . . . 1195

Mise à jour d'associations de dessins référencés . . . . . . . . . 1197

Dessins d'archive contenant des dessins référencés

(liaison) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1199

Comprendre les contours de délimitation . . . . . . . . . . . . . . . 1200

Délimitation des dessins référencés et des blocs . . . . . . . . . 1200

Définition de contours de délimitation . . . . . . . . . . . . . 1201

Table des matières | xvii

Modification de dessins référencés . . . . . . . . . . . . . . . . . . . 1203

Modification d'un dessin référencé dans une fenêtre

distincte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1204

Modification d'objets sélectionnés dans des dessins référencés

et des blocs . . . . . . . . . . . . . . . . . . . . . . . . . . . 1204

Utilisation du jeu de travail pour modifier les dessins référencés

et les blocs . . . . . . . . . . . . . . . . . . . . . . . . . . . 1207

Enregistrement des dessins référencés et des blocs modifiés . . 1209 Modification de dessins référencés et des blocs imbriqués, OLE

ou comportant des attributs . . . . . . . . . . . . . . . . . . 1211

Résolution des erreurs relatives aux dessins référencés . . . . . . . . 1212

Résolution des références externes manquantes . . . . . . . . . 1212

Résolution des références externes circulaires . . . . . . . . . . 1213

Résolution des conflits de nom dans les références

externes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1214

Suivi des opérations de référence externe (fichier journal) . . . 1216

Augmentation des performances avec les dessins référencés

volumineux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1218

Présentation du chargement sur demande . . . . . . . . . . . . 1218

Déchargement des xréfs . . . . . . . . . . . . . . . . . . . . . 1218

Utilisation du chargement sur demande . . . . . . . . . . . . . 1219

Utilisation des index de calque et d'espace . . . . . . . . . . . 1220

Définition des chemins d'accès des fichiers de xréf

temporaires . . . . . . . . . . . . . . . . . . . . . . . . . . . 1221

Partie 10 Création d'images et de graphiques réalistes . . . . . . . . . 1223

Chapitre 33 Ajout d'un éclairage à votre modèle . . . . . . . . . . . . . . 1225

Présentation de l'éclairage . . . . . . . . . . . . . . . . . . . . . . . 1226

Création et manipulation de lumières . . . . . . . . . . . . . . . . . 1226

Choix du type de lumière à utiliser . . . . . . . . . . . . . . . 1227

Contrôle de l'emplacement et des propriétés des lumières . . . 1231

Simulation du système solaire . . . . . . . . . . . . . . . . . . . . . 1236

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1239

xviii | Table des matières

Recherche d'informations

Le système d'aide est organisé de façon structurée, ce qui vous

permet de repérer facilement les informations que vous

recherchez.

Ce programme est une application puissante dont les outils

vous permettent de travailler avec beaucoup d'efficacité et

d'atteindre de hauts niveaux de productivité. Vous installez ce

logiciel à l'aide de l'assistant Installation qui démarre

automatiquement lorsque vous insérez le CD du produit.

Cette application est généralement intuitive, mais lors de la

recherche d'informations, vous pouvez gagner encore du temps

en utilisant le système d'aide. Le système d'aide est organisé de

façon structurée, ce qui vous permet de repérer facilement les

informations que vous recherchez.

Dans ce chapitre

■ Installation du produit

■ Utilisation efficace du système

d'aide

■ Utilisation de l'aide contextuelle

de la palette d'infos

■ Informations sur le produit

■ Accès au centre d'abonnement

■ Réception des mises à jour de

produit et des annonces

■ Affichage du fichier Readme du

produit

Installation du produit

Vous pouvez facilement installer et configurer ce programme sur un ordinateur autonome.

Insérez le CD du produit dans le lecteur de CD-ROM. Dans l'onglet Installer du navigateur de support, cliquez sur Installation autonome. Cliquez ensuite sur Installer. L'assistant d'installation vous guide dans le processus d'installation. Le navigateur de support fournit également des instructions relatives aux installations réseau et donne accès aux informations sur le support technique et les licences.

Si vous souhaitez des informations plus détaillées sur l'installation d'une version autonome d'AutoCAD®, consultez le Guide d'installation en autonome. Pour accéder à ce guide, dans Navigateur de support, cliquez sur l'onglet Documentation. Puis cliquez sur Guide d'installation en autonome (PDF).

Si vous souhaitez des informations plus détaillées sur la répartition de ce programme en réseau, consultez le Guide de l'administrateur réseau. Pour accéder à ce guide, dans Navigateur de support, cliquez sur l'onglet Documentation. Puis cliquez sur Guide de l'administrateur réseau (PDF).

Une fois le produit installé, vous pouvez accéder au Guide d'installation en autonome ou au Guide de l'administrateur réseau depuis le système d'aide.

Outils de migration

Les outils de migration vous aident lors d'une mise à niveau vers une nouvelle version de ce programme. Vous pouvez télécharger ces outils dans différentes langues depuis le site Web Autodesk.

REMARQUE vous pouvez migrer certains fichiers et paramètres personnalisés à l'aide de la boîte de dialogue Migrer les paramètres personnalisés. Pour plus d'informations sur cette boîte de dialogue, reportez-vous au Guide d'installation en autonome.

Les outils disponibles incluent

■ Convertisseur d'état des calques

■ DWG TrueConvert

■ Adaptateur AutoLISP

■ ScriptPro

Accédez au site Web d'Autodesk® à l'adresse http://www.autodesk.fr et effectuez une recherche sur Outils de migration.

2 | Chapitre 1 Recherche d'informations

REMARQUE Etant donné qu'il s'agit d'outils publics, le support produit les concernant est limité aux groupes de discussion d'Autodesk.

Utilisation efficace du système d'aide

Vous profiterez pleinement de tous les avantages du système d'aide en sachant l'utiliser correctement.

Le système d'aide contient des informations complètes sur l'utilisation de ce programme. Dans la fenêtre d'aide, utilisez le volet gauche pour rechercher des informations. Les onglets situés en haut du volet gauche donnent accès aux différentes méthodes de recherche de rubriques. Le panneau droit présente les rubriques sélectionnées.

Recherche d'informations dans l'aide

Les onglets du panneau gauche de la fenêtre d'aide donnent accès aux différentes méthodes de recherche d'informations.

Pour localiser un mot ou une expression spécifique dans la rubrique courante, cliquez sur la zone de texte de la rubrique et utilisez les touches CTRL + F.

Onglet Sommaire

■ Présente une vue d'ensemble de la documentation sous la forme d'une liste de rubriques et de sous-rubriques.

■ Vous permet de parcourir l'aide en sélectionnant et développant des rubriques.

■ Fournit une structure qui vous permet toujours de vous situer dans l'aide et d'accéder rapidement aux autres rubriques.

Onglet Index

■ Affiche la liste alphabétique des mots-clés associés aux rubriques répertoriées sur l'onglet Sommaire.

■ Permet d'accéder rapidement aux informations lorsque vous connaissez déjà le nom de la fonction, de la commande, de l'opération ou de l'action que le programme doit exécuter.

Utilisation efficace du système d'aide | 3

Onglet Rechercher (recherche Microsoft)

■ Permet d'effectuer une recherche de texte dans toutes les rubriques de l'onglet Sommaire.

■ Permet d'effectuer une recherche complète sur un mot ou une expression.

■ Affiche une liste de rubriques classées contenant le ou les mots entrés dans

le champ du mot-clé.

Onglet Rechercher (recherche en langage naturel)

■ Permet de rechercher des informations en formulant une question en langage courant.

■ Affiche une liste de rubriques classées contenant le mot ou l'expression entrés dans le champ de la question.

■ Fournit un lien de recherche sur Internet qui envoie la requête à un moteur de recherche sur le Web.

REMARQUE Selon la version linguistique du produit que vous utilisez, l'onglet Rechercher permet soit d'effectuer une recherche Microsoft traditionnelle par localisation de mots-clés et d'expressions identiques, soit une recherche en langage naturel qui analyse des expressions ou des questions.

Pour démarrer l'aide

■ Cliquez sur le menu d'aide (?) ➤ Aide ou appuyez sur la touche F1. Pour l'aide destinée au développeur, cliquez sur le menu d'aide (?) ➤

Ressources supplémentaires ➤ Aide aux développeurs.

REMARQUE Pour afficher les informations d'aide, vous pouvez appuyer sur la touche F1 depuis la ligne de commande, dans une boîte de dialogue ou à l'invite d'une commande.

Pour utiliser le sommaire de l'aide

1 Si nécessaire, cliquez sur le bouton Afficher pour faire apparaître le

panneau gauche de la fenêtre d'aide. Cliquez ensuite sur l'onglet Sommaire pour afficher le sommaire de l'aide.

4 | Chapitre 1 Recherche d'informations

2 Pour développer l'arborescence du sommaire, utilisez l'une des méthodes

suivantes :

■ Cliquez deux fois sur une icône de livre fermé ou cliquez sur l'icône + située en regard.

■ Cliquez sur l'index de l'aide avec le bouton droit de la souris. Cliquez sur l'option Ouvrir tout.

3 Pour réduire l'arborescence du sommaire, utilisez l'une des méthodes

suivantes :

■ Cliquez deux fois sur une icône de livre ouvert ou cliquez sur l'icône

- située en regard.

■ Cliquez sur l'index de l'aide avec le bouton droit de la souris. Cliquez sur l'option Fermer tout.

4 Pour afficher une rubrique, utilisez l'une des méthodes suivantes :

■ Dans le sommaire, cliquez sur la rubrique souhaitée.

■ Dans une rubrique, cliquez sur tout texte souligné en bleu.

Utilisation de l'onglet Rechercher

Utilisez l'onglet Rechercher pour rechercher des rubriques en rapport avec le terme ou l'expression que vous saisissez.

Selon la version linguistique du produit que vous utilisez, l'onglet Rechercher permet soit d'effectuer une recherche Microsoft traditionnelle par localisation de mots-clés et d'expressions identiques, soit une recherche en langage naturel qui analyse des expressions ou des questions.

Pour connaître la version utilisée par votre produit, vérifiez la couleur d'arrière-plan et l'invite.

■ La fonction de recherche en langage naturel utilise une couleur d'arrière-plan bleue et vous invite à entrer une question.

■ La fonction de recherche traditionnelle de Microsoft utilise une couleur d'arrière-plan grise et vous invite à saisir un ou plusieurs termes.

Onglet de recherche en langage naturel

Vous pouvez rechercher des informations en posant une question formulée en langage courant.

Utilisation efficace du système d'aide | 5

Pour effectuer cette recherche en langage naturel, vous pouvez entrer une question, un terme ou une expression. Vous pouvez entrez la question suivante, par exemple : Comment créer une présentation ?

Si les informations que vous recherchez ne figurent pas dans les premières rubriques affichées, essayez de reformuler votre question. Vous pouvez aussi étendre cette requête en langage natif au Web.

Onglet de recherche traditionnelle de Microsoft

Les règles de base pour la recherche sont les suivantes :

■ Tapez le terme recherché en majuscules ou en minuscules ; les recherches ne prennent pas en compte la casse des caractères.

■ Vous pouvez taper n'importe quelle combinaison de lettres (a-z) et de chiffres (0-9).

■ N'utilisez pas de signes de ponctuation tels que le point, les deux-points, le point-virgule, la virgule, le trait d'union et les guillemets simples : ils sont ignorés lors de la recherche.

■ Groupez les éléments de votre recherche au moyen de guillemets doubles ou de parenthèses pour séparer chaque élément.

REMARQUE Lorsque vous utilisez l'onglet Rechercher, toutes les rubriques contenant le mot ou l'expression spécifié sont répertoriées. Ceci inclut non seulement le texte de la rubrique, mais aussi le texte des titres de rubrique et des libellés.

La recherche avancée à partir de l'onglet Rechercher permet d'utiliser des opérateurs booléens et des caractères génériques. Vous pouvez limiter la recherche aux résultats précédents, à une correspondance de mots ou aux titres de rubrique. Lorsque la chaîne à rechercher est constituée de plusieurs mots, placez-la entre guillemets droits (" ") afin que la recherche porte sur la chaîne entière et non sur les différents mots qui la composent. Par exemple, entrez "unités de mesure" pour obtenir uniquement la liste des rubriques contenant la totalité de cette chaîne. Si vous omettez les guillemets, la recherche porte sur toutes les rubriques contenant l'un des mots entrés, soit ici, toutes les rubriques contenant "unités", toutes celles contenant "de" et toutes celles contenant "mesure".

Les opérateurs AND, OR, NOT et NEAR vous permettent de définir précisément votre recherche grâce à l'établissement d'une relation entre les termes. Le tableau suivant vous montre comment vous pouvez utiliser chacun de ces opérateurs. Si aucun opérateur n'est indiqué, AND est utilisé. Par exemple, les requêtes "impression de la bordure d'espacement" et "impression AND de AND bordure AND d'espacement" sont identiques.

6 | Chapitre 1 Recherche d'informations

RésultatExempleRechercher

Les deux termes dans la même rubrique

rubrique

second terme

Les deux termes dans la même rubrique, proches l'un de l'autre

"arborescence" AND "palette"

"raster" OR "vecteur"Un des termes dans la

"ole" NOT "dde"Le premier terme sans le

"utilisateur" NEAR "noyau"

Rubriques contenant à la fois les mots "arborescence" et "palette"

Rubrique contenant le mot "raster" ou le mot "vecteur", ou les deux

Rubrique comprenant le mot "OLE", mais pas le mot "DDE"

Rubrique comprenant le mot "utilisateur" et le mot "noyau" rapprochés l'un de l'autre

REMARQUE Les caractères |, & et ! ne fonctionnent pas comme opérateurs booléens. Vous devez utiliser AND, OR et NOT.

Pour rechercher des informations dans l'aide (recherche en langage naturel)

1 Dans l'onglet Rechercher, entrez votre question. Vous pouvez aussi entrer

une expression ou un simple mot.

2 Afin de préciser la recherche, sélectionnez un élément ou un paramètre

particulier dans la Liste des composants à chercher.

3 Cliquez sur le lien de la rubrique que vous souhaitez consulter.

REMARQUE Si vous souhaitez savoir comment obtenir les meilleurs résultats,

cliquez sur le lien Conseils pour les questions dans l'onglet Rechercher.

Pour étendre vos requêtes à Internet (recherche en langage naturel)

1 Si les résultats de votre requête en langage naturel ne vous fournissent

pas les informations souhaitées, faites défiler jusqu'au bout de la liste des rubriques correspondantes aux résultats de votre requête.

2 Cliquez sur le lien Rechercher sur le Web à la fin de la liste.

Un moteur de recherche Internet affiche les résultats de la recherche.

REMARQUE Si vous souhaitez savoir comment obtenir les meilleurs résultats, cliquez sur le lien Conseils pour les questions dans l'onglet Rechercher.

Utilisation efficace du système d'aide | 7

Pour rechercher des informations dans l'aide (recherche Microsoft)

1 Cliquez sur l'onglet Rechercher. Entrez le mot ou l'expression à

rechercher.

2 (Facultatif) Affinez votre recherche à l'aide des opérateurs booléens :

■ Cliquez sur

pour ajouter des opérateurs booléens à votre recherche.

■ Entrez un mot ou une phrase à la suite de l'opérateur booléen.

(Facultatif) Affinez encore votre recherche en sélectionnant les cases

suivantes situées au bas de l'onglet Rechercher :

■ Rechercher les résultats précédents. Redéfinit la recherche en appliquant de nouveaux critères de recherche aux résultats d'une recherche précédente.

■ Respecter les mots similaires. Etend la recherche afin qu'elle comprenne des mots similaires à vos critères de recherche et ne se limite pas à des correspondances exactes.

■ Rechercher uniquement dans les titres. Limite la recherche aux titres de rubriques.

3 Cliquez sur le bouton Rechercher et sélectionnez la rubrique souhaitée.

Cliquez sur l'option Afficher.

4 Pour trier la liste des rubriques, cliquez sur l'en-tête de la colonne Titre,

Emplacement ou Rang.

Pour afficher uniquement les procédures, cliquez sur l'en-tête de la colonne Titre et recherchez les éléments commençant par le mot “Pour.”

Mode d'organisation des rubriques

La plupart des rubriques du système d'aide comportent trois onglets situés en haut du volet droit de la fenêtre d'aide. Les onglets affichent différents types d'informations.

Les onglets affichent différents types d'informations.

■ Onglet Concepts. Décrit une fonctionnalité ou une fonction. Lorsque vous cliquez sur l'onglet Concepts, la liste contenant le sommaire dans le volet gauche de la fenêtre d'aide s'agrandit et met en surbrillance la rubrique courante. L'onglet Sommaire affiche la structure de l'aide concernant cette

8 | Chapitre 1 Recherche d'informations

rubrique. Vous pouvez facilement afficher des rubriques voisines en les sélectionnant dans la liste.

■ Onglet Procédures. Fournit des instructions pas à pas pour les procédures communes apparentées à la rubrique actuelle. Après avoir affiché une procédure, vous pouvez cliquer sur l'onglet Procédures pour afficher de nouveau la liste courante des procédures.

■ Onglet Commandes. Répertorie les commandes et les variables système en relation avec la rubrique courante, ainsi que des liens vers les descriptions détaillées de ces commandes. Si vous cliquez sur une entrée dans l'onglet Référence, le manuel Présentation des commandes s'ouvre sur la commande ou la variable système sélectionnée.

Lorsque vous cliquez sur un autre onglet, la rubrique ne change pas. Seul le type d'information affiché (concepts, procédures ou liens à des commandes) est différent.

Structure de l'onglet Concepts

Deux types d'information apparaissent dans l'onglet Concepts : le texte de navigation et le texte de destination. Le texte de navigation affiche des liens avec

de brèves descriptions. Le texte de navigation vous guide, étape par étape, jusqu'aux informations dont vous avez besoin. Les liens qui apparaissent sur les pages de navigation vous permettent d'accéder à d'autres pages de navigation situées dans les niveaux inférieurs de la structure d'aide jusqu' à ce que vous arriviez à la page de destination. Chaque lien fournit des informations plus détaillées.

Structure des onglets Procédures et Commandes

Au fur et à mesure que vous accédez aux niveaux inférieurs dans l'onglet Sommaire de la structure d'aide, les informations correspondantes des onglets Procédures et Commandes deviennent plus spécifiques et le nombre d'entrées affichées sur chaque onglet diminue.

Pour changer le type d'informations affiché

■ Cliquez sur l'onglet Concepts, Procédures ou Commandes pour changer le type d'informations affiché dans le volet droit de la fenêtre d'aide.

Utilisation efficace du système d'aide | 9

Utilisation du bouton Flèche haut pour accéder aux rubriques d'aide

Un bouton Flèche haut apparaît parfois dans l'angle supérieur droit d'une rubrique.

Cliquez sur cette flèche pour vous déplacer vers un niveau supérieur à partir de la rubrique courante et accéder à une rubrique contenant un plus grand nombre d'informations.

Impression des rubriques

Le moyen le plus rapide d'imprimer la rubrique courante est de cliquer dessus avec le bouton droit de la souris et de choisir l'option Imprimer.

Le bouton Imprimer de la barre d'outils de l'aide donne accès aux options d'impression suivantes :

■ Imprimer la rubrique sélectionnée (recommandé)

■ Imprimer l'en-tête sélectionnée et toutes les sous-rubriques

REMARQUE Lorsque vous choisissez la deuxième option, le nombre de pages imprimées peut être important si la rubrique sélectionnée contient de nombreuses sous-rubriques.

Pour imprimer une rubrique

1 Affichez la rubrique à imprimer. 2 Cliquez avec le bouton droit de la souris dans la sous-fenêtre de rubrique.

Cliquez sur l'option Imprimer.

3 Dans la boîte de dialogue d'impression, choisissez Imprimer.

Pour imprimer un en-tête sélectionné et toutes les sous-rubriques

1 Affichez la rubrique à imprimer et vérifiez que l'onglet Sommaire est

activé.

2 Dans la barre d'outils de l'aide, choisissez Imprimer. 3 Dans la boîte de dialogue Impression des rubriques, cliquez sur l'option

Imprimer le titre sélectionné et toutes les sous-rubriques.

4 Cliquez sur OK.

10 | Chapitre 1 Recherche d'informations

Affichage et masquage du panneau Sommaire

Utilisez le bouton Masquer de la barre d'outils de l'aide pour réduire la fenêtre d'aide et masquer le volet contenant les onglets Sommaire, Index et Rechercher.

Cette taille est mieux adaptée à l'affichage des procédures lorsque vous travaillez.

Utilisez le bouton Afficher pour agrandir la fenêtre d'aide et afficher le volet contenant les onglets Sommaire, Index et Rechercher. De cette façon, il est plus facile de rechercher et d'afficher des informations conceptuelles et de référence.

Obtention d'un complément d'aide

Vous pouvez accéder à plusieurs sources d'aide supplémentaires.

■ En appuyant sur la touche F1 à partir d'une commande, d'une variable système ou d'une boîte de dialogue. Le manuel Présentation

des commandes affiche des informations exhaustives.

■ En cliquant sur le point d'interrogation présent dans de nombreuses boîtes de dialogue. Une description de l'option de la boîte

de dialogue sélectionnée s'affiche.

■ En affichant la rubrique Readme du produit dans l'aide. Affiche les informations de dernière minute sur ce produit.

■ Affiche l'aide contextuelle de la palette d'infos. Affiche les procédures pertinentes pour la commande courante dans une palette compacte.

Utilisation efficace du système d'aide | 11

D'autres ressources peuvent vous aider à obtenir des informations sur les produits Autodesk, ainsi qu'une assistance pour répondre à vos questions sur ce programme.

■ Site Web d'Autodesk. Allez à l'adresse suivante : http://www.autodesk.fr .

■ Support local. Adressez-vous à votre revendeur ou au bureau Autodesk régional/national le plus proche de chez vous.

Utilisation de l'aide contextuelle de la palette d'infos

L'aide contextuelle de la palette d'infos donne des informations pratiques sur le système d'aide. Ainsi, vous pouvez afficher des procédures dans une palette compacte qui prend peu de place dans votre zone de dessin.

Dans une commande, l'aide contextuelle affiche la liste des procédures pertinentes pour la commande courante. Grâce à l'aide contextuelle, vous pouvez cliquer sur une procédure pour l'afficher dans la palette d'infos, une palette compacte qui prend peu d'espace dans votre zone de dessin.

Les indications fournies par l'aide contextuelle sont en général suffisantes pour vous permettre d'exécuter des tâches dont vous n'avez pas l'habitude ou que vous effectuez rarement.

Normalement, la palette d'infos met à jour les informations d'aide contextuelle affichées au démarrage de nouvelles commandes. Cependant, si vous devez geler les informations affichées, vous pouvez verrouiller la palette d'infos.

Pour afficher l'aide contextuelle

■ Cliquez sur le menu d'aide (?) ➤ Palette d'infos.

Ligne de commande: AIDACTIVE

Pour naviguer dans l'aide contextuelle

1 Cliquez à l'aide du bouton droit de la souris dans la palette d'infos. 2 Cliquez sur Début, Arrière ou Avant pour accéder aux rubriques comme

vous le feriez dans un navigateur Web.

Ligne de commande: AIDACTIVE

12 | Chapitre 1 Recherche d'informations

Pour imprimer les informations d'aide contextuelle

1 Affichez les informations d'aide contextuelle que vous voulez imprimer. 2 Cliquez à l'aide du bouton droit de la souris dans la palette d'infos.

Cliquez sur l'option Imprimer.

3 Dans la boîte de dialogue d'impression, cliquez sur le bouton OK.

Pour verrouiller l'aide contextuelle sur la rubrique courante

1 Affichez les informations d'aide contextuelle que vous voulez visualiser. 2 Cliquez à l'aide du bouton droit de la souris dans la palette d'infos.

Cliquez sur l'option Verrouiller. Les informations d'aide contextuelle affichées dans la palette d'infos sont

verrouillées en place jusqu'à ce que vous les déverrouilliez. Ligne de commande: AIDACTIVE

Informations sur le produit

Centres de formation Autodesk autorisés

Le réseau de centres de formation Autodesk® autorisés (ATC®, Authorized Training Center) propose aux professionnels de la conception qui utilisent un logiciel Autodesk des formations Autodesk autorisées dispensées par un instructeur. Les centres de formation Autodesk autorisés emploient des instructeurs expérimentés et compétents. Il existe plus de 1 200 sites ATC à travers le monde. Ils répondent à vos besoins en matière de formation, quelles que soient votre activité et votre zone géographique.

Pour trouver le centre de formation le plus proche de chez vous, contactez votre agence Autodesk locale ou visitez le site http://www.autodesk.fr/atc .

Supports officiels de formation Autodesk

Les supports AOTC (Autodesk Official Training Courseware) constituent un programme de formation technique mis au point par Autodesk. Conçus pour une formation dispensée par un instructeur d'une durée comprise entre une demi-journée et 5 jours et utilisés par les centres ATC et d'autres partenaires Autodesk, les supports AOTC conviennent parfaitement à un apprentissage autonome, adapté au rythme de chacun. Ces documents de formation abordent les concepts clés et les principales fonctionnalités du logiciel, et s'accompagnent d'exercices concrets, pratiques et progressifs. Vous pouvez vous procurer ces supports auprès de votre revendeur ou distributeur local ou les commander

Informations sur le produit | 13

dans la rubrique Achetez en ligne sur le site d'Autodesk à l'adresse http://www.autodesk.fr/aotc .

e-Learning

Autodesk e-Learning destiné aux abonnés du programme Autodesk Subscription propose des cours interactifs organisés en catalogues de produits. Chaque cours dure entre 20 et 40 minutes, comporte des exercices pratiques et donne la possibilité d'afficher une simulation ou d'utiliser l'application. Vous pouvez également faire appel à un outil d'évaluation en ligne qui identifie vos lacunes, détermine les cours les plus adaptés et évalue vos progrès.

Si vous êtes abonné à Autodesk Subscription, vous pouvez accéder au service e-Learning (cours en ligne), ainsi qu'aux autres services de votre abonnement directement depuis votre produit Autodesk. Pour plus d'informations concernant l'accès à e-Learning depuis le produit, reportez-vous à la section “Accès au centre d'abonnement” à la page 15. Pour plus d'informations concernant les ressources de votre abonnement Autodesk, visitez l'adresse suivante : http://www.autodesk.com/subscription-fra .

Réseau de développeurs Autodesk (ADN)

Le programme ADN (Autodesk Developer Network) réservé aux membres ADN propose une assistance pour les développeurs professionnels exerçant leur métier à temps complet et souhaitant mettre au point des applications basées sur les produits Autodesk. En tant que membre du réseau ADN, vous recevrez les logiciels, l'assistance, la formation et les informations indispensables à votre succès. Si vous êtes développeur, visitez le site http://www.autodesk.com/adn .

Autodesk Consulting

Autodesk Consulting propose des services qui aident à configurer des processus et offre une formation stratégique qui vous permettra d'améliorer votre productivité et de tirer parti de toute la puissance de vos produits. Pour plus d'informations sur les services de conseils en général, l'intégration des systèmes ou les services de formation personnalisés, visitez le site http://www.autodesk.com/consulting .

Partenaires, produits et solutions

Autodesk travaille en collaboration avec des milliers de partenaires logiciels dans le monde. Ces partenaires proposent des produits et des solutions qui améliorent les produits Autodesk destinés aux professionnels de la conception. Visitez la page Partner Products & Services à l'adresse suivante : http://www.autodesk.com/partnerproducts-fra pour obtenir la liste des ressources disponibles pour votre produit Autodesk et votre secteur d'activité.

14 | Chapitre 1 Recherche d'informations

Accès au centre d'abonnement

Le centre d'abonnement est désormais accessible aux abonnés directement depuis le produit. Si vous êtes abonné, vous pouvez accéder aux services d'abonnement en cliquant sur la ressource Abonnement, dans le menu ?. Pour en savoir davantage sur l'adhésion à Autodesk Subscription (abonnement Autodesk), visitez notre site à l'adresse suivante : http://www.autodesk.com/subscription-fra

Présentation du centre d'abonnement

Grâce à Autodesk Subscription, vous obtenez les dernières versions des logiciels Autodesk, les améliorations produit incrémentielles, une assistance Web personnalisée fournie par des experts techniques Autodesk et une formation en ligne progressive. Les services proposés dans l'abonnement sont exclusivement réservés aux abonnés.

En cliquant sur le menu d'aide (?), les abonnés ont accès aux options suivantes :

■ Abonnement - Catalogue e-Learning. Présente des leçons interactives organisées en catalogues de produit. Chaque leçon, qui dure entre 15 et 30 minutes, offre des exercices pratiques et donne la possibilité d'utiliser une simulation plutôt que l'application logicielle. Vous pouvez utiliser un outil d'évaluation en ligne qui identifie vos lacunes, détermine les leçons les plus adaptées et évalue vos progrès.

■ Créer une demande d'assistance Propose une communication directe et personnelle avec des techniciens du service d'assistance Autodesk. Vous recevez des réponses complètes et rapides à vos problèmes d'installation, de configuration et de dépannage.

■ Afficher les demandes d'assistance. Cette option vous permet de suivre et de gérer vos questions et réponses grâce au système d'aide avancé d'Autodesk.

■ Modifier le profil de centre d'abonnement. Cette option vous permet de configurer et d'alimenter votre compte abonné.

Ressources de l'abonnement et confidentialité

Les ressources de l'abonnement fournissent les fonctionnalités de produit interactives sur Internet. Chaque fois que vous accédez aux ressources de l'abonnement (comme le catalogue e-Learning ou l'option Créer une demande d'assistance) à partir du menu d'aide (?) d'un produit Autodesk, les informations sur le produit (telles que le numéro de série, la version, la langue et l'ID du

Accès au centre d'abonnement | 15

contrat d'abonnement) sont envoyées à Autodesk pour vérification de l'abonnement.

Autodesk compile des statistiques à partir des informations envoyées aux ressources de l'abonnement pour contrôler leur mode d'utilisation et les améliorations éventuelles à y apporter. Autodesk conserve les informations que vous lui faites parvenir en respectant la politique de confidentialité officielle d'Autodesk, disponible sur le site à l'adresse suivante : http://www.autodesk.com/privacy-fra

Activation des ressources de l'abonnement

L'utilitaire de contrôle des gestionnaires CAO peut servir à activer et à désactiver les ressources de l'abonnement dans le menu d'aide (?). Pour plus d'informations sur l'installation de cet utilitaire, voir "Pour installer le centre d'abonnement (fonction de l'utilitaire de contrôle des gestionnaires CAO)". Pour plus d'informations sur l'utilisation de cette utilitaire, cliquez sur l'aide dans la fenêtre de l'utilitaire de contrôle des gestionnaires CAO, après l'avoir installé.

Pour accéder au centre d'abonnement depuis le programme

1 Cliquez sur le menu d'aide (?), puis cliquez sur la ressource de

l'abonnement souhaitée.

REMARQUE Le centre d'abonnement n'est pas accessible à tous les utilisateurs. Si l'option Ressources de l'abonnement n'est pas disponible dans le menu d'aide (?) de votre produit, votre ne pouvez pas bénéficier des avantages de l'abonnement.

Pour installer le centre d'abonnement (fonction de l'utilitaire de contrôle des gestionnaires CAO)

1 Cliquez deux fois sur le fichier setup.exe sur le CD du produit. 2 Dans l'onglet Installer du navigateur de support, cliquez sur Installation

autonome sur plusieurs postes ou Répartition réseau.

3 Dans la zone Installer des outils supplémentaires, cliquez sur le produit

Autodesk CAD Manager Tools 4.0.

4 Dans la zone Autodesk CAD Manager Tools 4.0, cliquez sur Installer.

Après avoir installé l'utilitaire de contrôle des gestionnaires CAO, vous

y accédez à partir du menu Démarrer de Windows.

16 | Chapitre 1 Recherche d'informations

Intégration d'Autodesk Vault

Si vous êtes abonné au programme Autodesk Subscription, l'outil de gestion de fichiers Autodesk Vault est un référentiel pour le stockage et la gestion des documents et des fichiers. Cet outil apporte plus de puissance pour la gestion des fichiers et le suivi des changements. Les copies des versions des fichiers principaux sont tenues à jour, ce qui vous permet de revenir facilement à des versions antérieures des fichiers. Vous pouvez extraire des fichiers pour y apporter des modifications, puis les archiver à nouveau. La copie principale n'est jamais modifiée directement. Au cours du processus d'archivage, vous pouvez ajouter des commentaires concernant les modifications que vous apportez afin d'informer les autres concepteurs de vos changements. Vous êtes ainsi en mesure d'appréhender rapidement le flux et l'historique de développement d'un projet.

Autodesk Vault se compose de deux produits indissociables : le serveur Autodesk Data Management Server et le client Vault. Vous pouvez, en option, installer également le complément Vault Office.

Pour plus d'informations sur l'utilisation d'Autodesk Vault, reportez-vous au système d'aide correspondant.

REMARQUE Les principaux composants d'Autodesk Vault peuvent être téléchargés depuis le site Autodesk Subscription.

Autodesk Data Management Server

Autodesk Data Management Server stocke les copies principales de tous vos documents et conceptions. En stockant l'ensemble de vos données à un emplacement centralisé commun, vous pouvez facilement partager et gérer des informations au sein de votre équipe de conception.

Client Vault

Le logiciel Client Vault inclut Autodesk Vault Explorer. Vault Explorer est une application autonome qui propose des outils permettant d'accéder à des données stockées sur le serveur Autodesk Data Management Server. Depuis AutoCAD, vous pouvez vous connecter, vous déconnecter, ouvrir et attacher des fichiers directement depuis Autodesk Vault. Vous pouvez également accéder à Vault à l'aide de Vault Explorer. Depuis Vault Explorer, vous disposez des possibilités suivantes :

1 Gérer l'application Vault 2 Gérer les comptes utilisateurs Vault 3 Définir les dossiers de travail

Accès au centre d'abonnement | 17

4 Créer des dossiers dans Vault 5 Ajouter, archiver et extraire des fichiers (y compris des fichiers ne

présentant pas le format Inventor et DWG, mais à l'exception des fichiers AutoCAD Electrical)

6 Déplacer des fichiers dans Vault 7 Renommer des fichiers dans Vault 8 Afficher l'historique des changements de conception 9 Créer des associations de fichiers dans Vault en attachant deux fichiers

ou plus

10 Extraire la dernière version d'un fichier 11 Créer des ensembles de fichiers à l'aide de Pack and Go

Complément Vault Office (en option)

Ce composant optionnel permet à Vault d'accéder aux produits Microsoft Office (Word, Excel). L'accès à Vault est similaire à l'accès à Microsoft Office effectué depuis AutoCAD. Pour utiliser ce composant, il faut que le client Vault soit installé.

Réception des mises à jour de produit et des annonces

Le centre de communication fournit automatiquement à l'écran les dernières informations sur un produit, les mises à jour logicielles, les annonces de support produit et d'autres annonces concernant le produit. Ces types d'informations et la fréquence des annonces peuvent être configurés en fonction de vos besoins.

Présentation du centre de communication

Le centre de communication fournit les types d'annonce suivants :

■ Correctifs de maintenance de la mise à jour directe Recevez des notifications automatiques chaque fois que de nouveaux correctifs de maintenance sont diffusés par Autodesk.

■ Informations générales sur un produit. Soyez toujours informé sur l'actualité de la société Autodesk et sur les annonces de produit et communiquez directement vos commentaires à Autodesk.

18 | Chapitre 1 Recherche d'informations

■ Informations d'inscription et annonces sur les mises à jour

disponibles.Vous recevez des annonces et les informations du programme

d'abonnement si vous êtes abonné à Autodesk Subscription (dans les pays proposant les abonnements Autodesk).

■ Articles et conseils. Soyez informé lorsque de nouveaux articles et conseils sont disponibles sur les sites Web Autodesk.

■ Informations de support produit. L'équipe du support technique Autodesk vous fournit les informations de dernière minute.

Utilisez l'assistant Bienvenue pour adapter le centre de communication à votre pays/région et indiquer la fréquence à laquelle vous souhaitez afficher les mises à jour et les informations.

Pour ouvrir le centre de communication, cliquez sur son icône dans la partie système de la barre d'état, située à droite.

Confidentialité en ligne du centre de communication

Le centre de communication est une fonction interactive qui nécessite une connexion Internet pour fournir des éléments d'information. Chaque fois que le centre de communication est connecté, il envoie des informations à Autodesk afin que les informations correctes soient renvoyées. Toutes les informations sont envoyées de façon anonyme pour en assurer la confidentialité.

Les informations suivantes sont envoyées à Autodesk :

■ Nom du produit. Le nom du produit dans lequel vous utilisez le centre de communication

■ Numéro de version du produit. La version du produit

■ Langue du produit.La langue de votre produit

Réception des mises à jour de produit et des annonces | 19

■ Pays/région.Le pays/la région indiqué dans les paramètres du centre de communication

■ Votre numéro de contrat d'abonnement. Les informations envoyées à Autodesk, si vous les avez entrées dans la boîte de dialogue Rapport d'erreurs

Autodesk compile des statistiques à partir des informations envoyées par le centre de communication pour contrôler son mode d'utilisation et les améliorations éventuelles à y apporter. Autodesk conserve les informations que vous lui faites parvenir en respectant la politique de confidentialité officielle de la société, disponible sur le site à l'adresse suivante : http://www.autodesk.com/privacy-fra.

Activation/désactivation du centre de communication

L'utilitaire de contrôle des gestionnaires CAO Autodesk active ou désactive le centre de communication. Par exemple, pour empêcher le centre de communication d'envoyer des informations à Autodesk, vous pouvez le désactiver. Pour obtenir des informations sur l'utilitaire de contrôle des gestionnaires CAO, installez-le et exécutez-le, puis cliquez sur Aide dans sa fenêtre.

Pour installer l'utilitaire du centre de communication (fonction de l'utilitaire de contrôle des gestionnaires CAO)

1 Cliquez deux fois sur le fichier setup.exe sur le CD du produit. 2 Dans l'onglet Installer du navigateur de support, cliquez sur Installation

autonome sur plusieurs postes ou Répartition réseau.

3 Dans la zone Installer des outils supplémentaires, cliquez sur le produit

Autodesk CAD Manager Tools 4.0.

4 Dans la zone Autodesk CAD Manager Tools 4.0, cliquez sur Installer.

Après avoir installé l'utilitaire de contrôle des gestionnaires CAO, vous

y accédez à partir du menu Démarrer de Windows.

20 | Chapitre 1 Recherche d'informations

Personnalisation des options de mise à jour de programme et d'annonce

Une fois que vous avez installé votre produit Autodesk, vous configurez le centre de communication à l'aide de l'Assistant de bienvenue afin d'indiquer les informations que vous souhaitez recevoir.

■ Pays/région. Indique votre pays/région de façon à ce que le centre de communication fournisse les informations concernant votre zone géographique.

■ Recherche de nouveau contenu. Indique la fréquence avec laquelle vous souhaitez que le centre de communication soit synchronisé avec les serveurs Autodesk.

■ Notification de bulles. Active la notification de bulles afin que les messages-bulles du centre de communication apparaissent au-dessus de la barre d'état lors de la réception d'une nouvelle annonce. Si les notifications de bulles ont été désactivées dans les paramètres de la barre d'état système, le paramètre Notification de bulles du centre de communication est ignoré.

■ Canal. Indique les informations que vous souhaitez afficher dans le centre de communication.

Pour personnaliser les options du centre de communication

1 Cliquez sur l'icône du centre de communication dans la barre d'état

système située à droite de la barre d'état.

2 Dans la fenêtre Centre de communication, cliquez sur Paramètres. 3 Dans la boîte de dialogue Paramètres de configuration, sélectionnez les

paramètres et les options à utiliser. Cliquez sur le bouton Appliquer.

4 Cliquez sur le bouton OK pour fermer la boîte de dialogue Paramètres

de configuration. Fermez ensuite la fenêtre Centre de communication.

Réception de nouvelles notifications d'informations

Lorsque de nouvelles informations sont disponibles, le centre de communication vous avertit en affichant un message-bulle en haut de la barre d'état.

Réception des mises à jour de produit et des annonces | 21

Cliquez sur le message-bulle pour ouvrir la fenêtre Centre de communication. Si vous préférez être averti par l'icône du centre de communication, vous pouvez désactiver la fonction Notification de bulles dans la boîte de dialogue Paramètres de configuration du centre de communication.

Si aucune icône de centre de communication n'apparaît sur la barre d'état, consultez votre administrateur réseau.

Pour ouvrir la fenêtre du centre de communication

■ Cliquez sur l'icône du centre de communication dans la barre d'état système située à droite de la barre d'état.

Affichage du fichier Readme du produit

Vous trouverez des informations de dernière minute sur ce logiciel dans le fichier Readme.

Le fichier Readme contient la liste des matériels recommandés, des instructions d'installation mises à jour et la description des problèmes logiciels connus.

■ Afficher le fichier Readme

22 | Chapitre 1 Recherche d'informations

Partie 1

Interface utilisateur

Chapitre 2 Barres d'outils et menus Chapitre 3 Fenêtre de commande Chapitre 4 DesignCenter Chapitre 5 Personnalisation de l'environnement de dessin Chapitre 6 Périphériques de pointage

Barres d'outils et menus

Vous pouvez utiliser plusieurs menus, menus contextuels et

barres d'outils pour accéder rapidement aux commandes, aux

paramètres et aux modes les plus utilisés.

Dans ce chapitre

■ Barres d'outils

■ Barre de menus

■ Menus contextuels

■ Tableau de bord

Barres d'outils

Les boutons des barres d'outils permettent de lancer des commandes, d'afficher des barres d'outils d'icônes déroulantes, ainsi que des info-bulles. Vous pouvez afficher, masquer, ancrer et redimensionner les barres d'outils.

Les barres d'outils contiennent des boutons permettant de lancer des commandes. Lorsque vous placez la souris ou le périphérique de pointage sur un bouton de la barre d'outils, le nom de celui-ci s'affiche dans une info-bulle. Les boutons ornés d'un petit triangle noir dans le coin inférieur droit sont des barres d'outils d'icônes déroulantes qui affichent les commandes qui y sont associées. En plaçant le curseur sur l'icône, maintenez le bouton gauche de la souris enfoncé tant que la barre d'outils d'icônes déroulantes ne s'affiche pas.

La barre d'outils Standard située au-dessus de la zone de dessin apparaît par défaut à l'écran. Cette barre d'outils ressemble à celle que l'on trouve dans les programmes de Microsoft® Office. Elle contient les commandes AutoCAD fréquemment utilisées telles que PROPRIETES, PAN et ZOOM, ainsi que les commandes Microsoft Office standard telles que Nouveau, Ouvrir et Enregistrer.

Affichage, masquage, ancrage et redimensionnement des barres d'outils

AutoCAD affiche initialement plusieurs barres d'outils, telles que

■ Standard

■ Styles

■ Calques (barre d'outils)

Vous pouvez afficher ou masquer ces barres d'outils, et d'autres, et enregistrer vos sélections dans un espace de travail. Vous pouvez également créer vos propres barres d'outils.

Une barre d'outils peut être flottante ou ancrée. Une barre d'outils flottante se trouve n'importe où dans la zone de dessin. Vous pouvez la faire glisser vers un nouvel emplacement, la redimensionner ou l'ancrer. Une barre d'outils ancrée se fixe sur n'importe quel côté de la zone de dessin. Vous pouvez déplacer une barre d'outils ancrée en la faisant glisser vers un nouvel emplacement.

Voir aussi:

Création d'espaces de travail organisés par tâche “Personnalisation des barres d'outils” dans le

26 | Chapitre 2 Barres d'outils et menus

Guide de personnalisation

Pour afficher une barre d'outils

1 Cliquez avec le bouton droit de la souris sur une barre d'outils et cliquez

sur une barre d'outil dans le menu contextuel.

Pour ancrer une barre d'outils

1 Placez le curseur sur le nom de la barre d'outils ou sur une zone vide,

puis maintenez enfoncé le bouton du périphérique de pointage.

2 Faites glisser la barre d'outils vers une zone d'ancrage au-dessus, en

dessous ou sur les côtés de la zone de dessin.

3 Lorsque le contour de la barre d'outils s'affiche dans la zone d'ancrage,

relâchez le bouton. Pour placer une barre d'outils dans une zone d'ancrage sans l'ancrer,

maintenez la touche CTRL enfoncée pendant que vous faites glisser le périphérique de pointage.

Pour libérer une barre d'outils de son ancrage

1 Placez le curseur sur la ligne double à l'extrémité de la barre d'outils et

maintenez enfoncé le bouton du périphérique de pointage.

2 Faites glisser la barre d'outils hors de la zone d'ancrage, puis relâchez le

bouton.

Pour redimensionner une barre d'outils

1 Placez le curseur sur le cadre de la barre d'outils flottante jusqu'à ce qu'il

se change en une flèche double verticale ou horizontale.

2 Maintenez le bouton enfoncé et faites glisser le curseur pour

redimensionner la barre d'outils.

Pour fermer une barre d'outils

1 Si la barre d'outils est ancrée, libérez-la d'abord de son ancrage. 2 Cliquez sur le bouton Fermer sur le côté supérieur droit de la barre

d'outils.

Barres d'outils | 27

Barre de menus

Les menus déroulants de la barre de menus peuvent être ouverts de diverses manières. Il est également possible de définir d'autres menus.

Les menus sont disponibles depuis la barre de menus située en haut de la zone de dessin d'AutoCAD.

Vous pouvez indiquer des menus à afficher dans le programme en personnalisant un fichier CUI et en le chargeant dans le programme.

Voir aussi:

“Création de menus déroulants et de menus contextuels” dans le

personnalisation

Pour utiliser un menu

Utilisez l'une des méthodes suivantes :

■ Sur la barre de menus, cliquez sur le nom d'un menu pour afficher la liste des options qu'il contient. Dans le menu, cliquez sur une option ou utilisez la FLECHE VERS LE BAS pour faire défiler la liste vers le bas, puis appuyez sur ENTREE.

■ Appuyez sur ALT et sur la touche de la lettre soulignée dans le nom du menu, puis appuyez sur la lettre soulignée dans le nom de l'option. Par exemple, pour ouvrir un nouveau dessin, appuyez d'abord sur ALT + F pour ouvrir le menu Fichier, puis sur N pour Nouveau.

Guide de

Menus contextuels

Les menus contextuels offrent un accès rapide aux commandes liées à l'activité en cours.

Vous pouvez afficher différents menus contextuels lorsque vous cliquez à l'aide du bouton droit de la souris dans différentes zones de l'écran, tels.

■ Dans la zone de dessin avec ou sans objet(s) sélectionné(s)

■ Dans la zone de dessin au cours d'une commande

■ Les fenêtres de commande et de texte

■ Dans des zones et sur des icônes dans DesignCenter

■ Dans des zones ou sur un texte dans l'Editeur de texte intégré

28 | Chapitre 2 Barres d'outils et menus

■ Sur une barre d'outils ou une palette d'outils

■ Sur les onglets Objet ou Présentation

■ Sur la barre d'état ou sur les boutons de la barre d'état

■ Dans certaines boîtes de dialogue

Les menus contextuels renferment habituellement plusieurs options destinées à

■ Répéter la dernière commande entrée

■ Annuler la commande en cours

■ Afficher la liste des saisies utilisateur récentes

■ Couper, copier et coller du Presse-papiers

■ Sélectionner une autre option de commande

■ Afficher une boîte de dialogue comme Options ou Personnaliser

■ Annuler la dernière commande entrée

Vous pouvez personnaliser le comportement du bouton droit pour qu'il varie en fonction de la vitesse à laquelle vous cliquez. Ainsi, un clic rapide avec le bouton droit revient à appuyer sur la touche ENTREE, tandis qu'un clic plus long affiche un menu contextuel.

Les menus contextuels peuvent être personnalisés à l'aide d'un fichier de personnalisation (CUI). Le fichier CUI principal est nommé acad.cui par défaut.

Voir aussi:

“Création de sous-menus” dans le

Pour afficher un menu contextuel

1 Sur la ligne de commande, placez le curseur sur une zone, une fonction

ou une icône.

2 Cliquez dessus avec le bouton droit de la souris ou appuyez sur le bouton

équivalent du périphérique de pointage. Le menu contextuel correspondant à l'emplacement du curseur apparaît.

Si au moins un objet est sélectionné lorsque vous cliquez avec le bouton droit dans la zone de dessin, un menu contextuel d'édition s'affiche. Vous pouvez aussi afficher un menu contextuel durant l'exécution de la commande PAN ou ZOOM.

Guide de personnalisation

Menus contextuels | 29

Pour désactiver les menus contextuels dans la zone de dessin

1 Cliquez sur le menu Outils ➤ Options. 2 Dans l'onglet Préférences utilisateur de la boîte de dialogue Options, sous

Fonctions Windows standard, décochez Menus contextuels dans la zone de dessin.

3 Pour contrôler chaque menu contextuel Commande, Edition et Par

défaut, cochez la case Menus contextuels dans la zone de dessin. Cliquez avec le bouton droit de la souris sur Personnalisation.

4 Dans la boîte de dialogue Personnalisation du bouton droit de la souris,

sous Mode par défaut ou Mode d'édition, sélectionnez l'une des options suivantes pour contrôler le comportement du bouton droit de la souris lors de son utilisation dans la zone de dessin alors qu'aucune commande n'est en cours d'utilisation :

■ Répéter la dernière commande. Répète la dernière commande. La sélection de cette option désactive les menus Par défaut et Edition. Cliquer avec le bouton droit produit le même résultat qu'appuyer sur la touche ENTREE.

■ Menu contextuel. Affiche le menu contextuel Par défaut ou Edition.

5 Sous Mode de commande, choisissez l'une des options suivantes pour

déterminer l'action qui s'exécutera lorsque vous cliquerez avec le bouton droit de la souris dans la zone de dessin pendant l'exécution d'une commande :

■ Entrée . Désactive le menu contextuel Commande. Cliquer avec le bouton droit produit le même résultat qu'appuyer sur la touche ENTREE.

■ Menu contextuel: toujours activé . Affiche le menu contextuel Commande.

■ Menu contextuel: activé si options de commandes présentes . Affiche le menu contextuel Commande uniquement lorsque des

options sont présentes sur la ligne de commande. Sur la ligne de commande, les options apparaissent entre crochets. Si aucune option n'est présente, cliquer avec le bouton droit produit le même résultat qu'appuyer sur la touche ENTREE.

Outre l'activation ou la désactivation des menus contextuels Par défaut, Edition et Commande, vous pouvez également personnaliser les options qui seront proposées par ces menus. Par exemple, vous pouvez ajouter au menu contextuel Edition des options qui ne s'afficheront que lorsque vous aurez sélectionné des cercles.

30 | Chapitre 2 Barres d'outils et menus

Pour activer la temporisation du bouton droit de la souris

1 Cliquez sur le menu Outils ➤ Options. 2 Dans l'onglet Préférences utilisateur de la boîte de dialogue Options, sous

Fonctions Windows standard, cliquez avec le bouton droit de la souris sur Personnalisation.

3 Dans la boîte de dialogue Personnalisation du bouton droit de la souris,

sélectionnez Activer le clic avec le bouton droit (différentes vitesses). Vous pouvez spécifier la durée du clic le plus long. La valeur par défaut

est 250 millisecondes

4 Cliquez sur Appliquer & Fermer. 5 Dans la boîte de dialogue Options, cliquez sur OK.

Ligne de commande: OPTIONS

Pour contrôler l'affichage des icônes et des notifications dans la barre d'état système

1 Cliquez sur la flèche située à l'extrême droite de la barre d'état et sur

Paramètres barre d'état.

2 Dans la boîte de dialogue Paramètres barre d'état, sélectionnez ou

désélectionnez les options d'affichage suivantes :

■ Afficher les icônes des services. Affiche la barre d'état système située à l'extrême droite de la barre d'état et les icônes des services. Lorsque cette option est désélectionnée, la barre d'état système n'apparaît pas.

■ Afficher les notifications des services. Affiche les notifications provenant des services comme le centre de communication. Lorsque l'option Afficher les icônes des services est désélectionnée, cette option n'est pas disponible.

3 Si l'option Afficher les notifications des services est sélectionnée, indiquez

une heure pour l'affichage d'une notification ou sélectionnez Afficher jusqu'à fermeture.

4 Cliquez sur OK.

Menu contextuel: Cliquez avec le bouton droit de la souris sur une zone vide

de la barre d'état. Cliquez sur Paramètres barre d'état. Ligne de commande: CONFIGBAC

Menus contextuels | 31

Pour contrôler l'affichage des boutons sur la barre d'état

■ Cliquez sur la flèche située à l'extrême droite de la barre d'état, puis sur un nom de bouton pour modifier l'affichage.

Les éléments qui sont cochés sont affichés sur la barre d'état. Menu contextuel: Cliquez avec le bouton droit de la souris sur une zone vide

de la barre d'état. Cliquez sur le nom d'un bouton.

Pour contrôler l'affichage des coordonnées sur la barre d'état

■ Cliquez sur la flèche située à l'extrême droite de la barre d'état, puis sur Coordonnées du curseur.

Les éléments qui sont cochés sont affichés sur la barre d'état. Menu contextuel: Cliquez avec le bouton droit de la souris sur une zone vide

de la barre d'état. Cliquez sur Coordonnées du curseur.

Pour contrôler l'affichage d'une saisie récente

1 Sur la ligne de commande, entrez inputhistorymode. 2 Entrez la somme d'une ou de plusieurs des valeurs suivantes :

■ 0. Aucun historique de saisie récente n'apparaît.

■ 1. L'historique de la saisie récente s'affiche sur la ligne de commande.

Vous pouvez le parcourir à l'aide des touches fléchées orientées vers le haut et le bas.

■ 2. L'historique de la saisie récente pour la commande courante s'affiche dans le menu contextuel.

■ 4. L'historique de la saisie récente pour toutes les commandes de la session courante s'affiche dans le menu contextuel.

■ 8. Les marqueurs des emplacements de points de saisie récente s'affichent dans le dessin.

La valeur par défaut est 15.

3 (Facultatif) Sur la ligne de commande, entrez cmdinputhistorymax. 4 Entrez une valeur pour contrôler le nombre de valeurs uniques entrées

pour une invite qui est gardé en mémoire et disponible à l'affichage des saisies récentes.

32 | Chapitre 2 Barres d'outils et menus

Tableau de bord

Le tableau de bord est une palette spéciale qui affiche les boutons et les options associés à un espace de travail organisé par tâches. Il est principalement utilisé pour l'affichage, le rendu et la modélisation 3D.

Vue d'ensemble

Le tableau de bord offre un élément d'interface unique pour réaliser l'ensemble des opérations de modélisation et de rendu. Cela évite d'afficher un grand nombre de barres d'outils et limite ainsi l'encombrement de la fenêtre de l'application. Ainsi, vous pouvez optimiser la zone disponible pour travailler en 3D de manière rapide et confortable à l'aide d'une seule interface.

Le tableau de bord s'affiche automatiquement lorsque vous utilisez l'espace de travail Modélisation 3D. Pour afficher le tableau de bord manuellement, cliquez sur le menu Outils ➤ Palettes ou entrez TABLEAUDEBORD sur la ligne de commande.

Organisation et fonctionnement du tableau de bord

Le tableau de bord est constitué de différents panneaux de configuration. Chaque panneau de configuration comporte des outils et des options associés qui sont similaires aux outils des barres d'outils et aux options des boîtes de dialogue.

Tableau de bord | 33

Les icônes de grande taille affichées à gauche du tableau de bord sont appelées icônes de panneau de configuration. Chaque icône de panneau de configuration identifie la fonction du panneau correspondant. Si vous cliquez sur une icône, vous ouvrez un panneau annexe qui contient des outils et des options supplémentaires. Ce panneau se ferme automatiquement lorsque vous cliquez sur une autre icône de panneau de configuration. Vous ne pouvez afficher qu'un seul panneau annexe à la fois.

Chaque panneau de configuration peut être associé à un groupe de palettes d'outils. Pour afficher le groupe de palettes d'outils associé, cliquez sur un outil ou ouvrez un panneau annexe.

Personnalisation du tableau de bord

Vous pouvez personnaliser le tableau de bord comme suit :

■ Pour définir les panneaux de configuration que vous souhaitez afficher, cliquez avec le bouton droit de la souris sur le tableau de bord. Puis sélectionnez ou désélectionnez le nom des panneaux de configuration dans le menu contextuel.

■ Il est possible d'associer un groupe de palettes d'outils personnalisable à chacun des panneaux d'outils du tableau de bord. Cliquez avec le bouton droit de la souris sur le panneau de configuration afin d'afficher une liste des groupes de palettes d'outils disponibles.

34 | Chapitre 2 Barres d'outils et menus

■ Vous pouvez dimensionner le tableau de bord horizontalement. Si l'espace disponible ne permet pas d'afficher tous les outils sur une rangée, une flèche noire de dépassement pointée vers le bas s'affiche.

■ Vous pouvez définir le comportement du masquage automatique et de l'ancrage dans le menu contextuel du tableau de bord.

L'ancrage du tableau de bord entraîne l'affichage de ce dernier sous la forme d'un bandeau étroit occupant peu de place du côté gauche ou droit de la zone de dessin. Pour plus d'informations sur l'ancrage des palettes et des fenêtres, voir Paramétrage des options d'interface.

Pour afficher le tableau de bord

■ Cliquez sur le menu Outils ➤ Palettes ➤ Tableau de bord.

Ligne de commande: TABLEAUDEBORD

Pour activer ou désactiver le masquage et l'affichage automatiques du tableau de bord

■ Cliquez sur le bouton Masquer automatiquement situé en bas de la barre de titre de la fenêtre Tableau de bord.

Le masquage et l'affichage automatiques sont activés.

Le masquage et l'affichage automatiques sont désactivés.

REMARQUE Le masquage et l'affichage automatiques ne sont disponibles que lorsque la fenêtre Tableau de bord est mobile ou ancrée.

Pour afficher ou masquer un panneau de configuration

■ Cliquez avec le bouton droit de la souris à l'intérieur de la fenêtre Tableau de bord. Dans le menu contextuel sous Panneaux de configuration, sélectionnez ou désélectionnez le nom d'un panneau de configuration.

Pour afficher ou masquer un panneau annexe

■ Cliquez sur une icône de panneau de configuration à gauche du tableau de bord.

Tableau de bord | 35

Pour associer un groupe de palettes d'outils à un panneau de configuration

1 Cliquez avec le bouton droit de la souris sur une icône de panneau de

configuration sur le tableau de bord.

2 Choisissez Groupe de palettes d'outils, puis cliquez sur un groupe

disponible dans la liste.

36 | Chapitre 2 Barres d'outils et menus

Fenêtre de commande

Les commandes, variables système, options, messages et invites

s'affichent dans une fenêtre pouvant être ancrée et

redimensionnée, appelée fenêtre de commande. La dernière ligne

au bas de la fenêtre de commande est appelée la ligne de

commande. La ligne de commande affiche les étapes successives

de l'opération en cours et permet de visualiser les activités en

cours d'exécution.

Dans ce chapitre

■ Saisie des commandes sur la ligne

de commande

■ Saisie des variables système sur la

ligne de commande

■ Edition et navigation dans la

fenêtre de commande

■ Passage entre les boîtes de

dialogue et la ligne de commande

■ Ancrer, redimensionner et

masquer la fenêtre de commande

Saisie des commandes sur la ligne de commande

Vous pouvez taper une commande à l'aide du clavier. Certaines commandes ont un nom abrégé appelé alias.

Pour entrer une commande à l'aide du clavier, tapez son nom entier sur la ligne de commande, puis appuyez sur la touche ENTREE ou sur la touche ESPACE.

REMARQUE Lorsque la saisie dynamique est activée et définie pour afficher des invites dynamiques, vous pouvez entrer plusieurs commandes dans les info-bulles en regard du curseur.

Certaines possèdent une abréviation. Par exemple, au lieu d'entrer ligne pour lancer la commande LIGNE, tapez l. Les noms de commandes abrégées s'appellent alias de commandes et sont définis dans le fichier acad.pgp.

Pour définir vos propres alias de commandes, reportez-vous à la rubrique “Création d'alias de commande” du Guide de personnalisation.

Pour rechercher une commande, vous pouvez taper une lettre sur la ligne de commande et appuyez sur la touche TAB pour parcourir toutes les commandes commençant par cette lettre. Appuyez sur la touche ENTREE ou sur la touche ESPACE. Redémarrez une commande récemment utilisée en cliquant avec le bouton droit de la souris sur la ligne de commande.

Spécification des options de commande

Lorsque vous entrez des commandes sur la ligne de commande, vous visualisez un jeu d'options ou une boîte de dialogue. Si, par exemple, vous entrez cercle sur la ligne de commande, AutoCAD LT affiche le message suivant :

Indiquez le centre du cercle ou [3P/2P/Ttr (tangente tangente rayon)] :

Vous pouvez indiquer le centre en entrant les coordonnées X,Y ou en cliquant sur un point de l'écran à l'aide du périphérique de pointage.

Pour choisir une autre option, entrez les lettres mises en majuscules de l'une des options entre parenthèses. Vous pouvez entrer des lettres en majuscules ou en minuscules. Par exemple, pour utiliser l'option 3 points (3P), entrez 3p.

Exécution des commandes

Pour exécuter des commandes, appuyez sur ESPACE, ENTREE ou cliquez avec le bouton droit de votre périphérique de pointage après avoir indiqué des noms de commande ou répondu à des invites. L'action d'appuyer sur la touche

38 | Chapitre 3 Fenêtre de commande

ENTREE après chaque saisie est implicite et n'est donc pas répétée dans les instructions de l'aide en ligne.

Répétition et annulation de commandes

Pour répéter une commande que vous venez d'utiliser, appuyez sur ENTREE, sur ESPACE ou cliquez avec le bouton droit de votre périphérique de pointage sur la ligne de commande.

Vous pouvez également répéter une commande en entrant multiple, un espace, puis le nom de la commande, comme le montre l'exemple suivant :

Commande : cercle multiple Pour annuler une commande en cours, appuyez sur ECHAP.

Interruption d'une commande à l'aide d'une autre commande ou d'une variable système

Beaucoup de commandes peuvent être utilisées de manière transparente, autrement dit, vous pouvez les entrer sur la ligne de commande lorsque vous en utilisez une autre. Les commandes transparentes modifient souvent les paramètres du dessin ou affichent des options, par exemple les commandes GRILLE ou ZOOM. Dans la Présentation des commandes, une commande transparente est une commande dont le nom est précédé d'une apostrophe.

Pour entrer une commande transparente, cliquez sur l'outil de la barre d'outils correspondante ou tapez une apostrophe (') avant d'entrer la commande. Sur la ligne de commande, deux crochets en chevron (>>) précèdent les invites des commandes transparentes. Dès que vous quittez la commande transparente, l'exécution de la commande initiale reprend. Dans l'exemple suivant, vous activez la grille de points et définissez des intervalles d'une unité lors du traçage d'une ligne, puis vous poursuivez votre dessin.

Commande : ligne Spécifiez le premier point: 'grille >>Spécifiez l'espacement de la grille (X) ou [ACtif/INactif/Résol/Aspect] <0.000>:

Reprend la commande LIGNE Spécifiez le premier point:

Les commandes qui ne permettent pas de sélectionner des objets, d'en créer ou de mettre fin à la session de dessin peuvent habituellement être utilisées de façon transparente. Les modifications effectuées dans les boîtes de dialogue ouvertes de façon transparente ne peuvent être prises en compte avant l'exécution de la commande en cours. De la même façon, si vous redéfinissez une variable système de façon transparente, la nouvelle valeur ne peut être prise en compte avant que vous n'exécutiez la prochaine commande.

Saisie des commandes sur la ligne de commande | 39

Voir aussi:

“Ajout de touches de raccourci et de touches de remplacement temporaire” dans le

Guide de personnalisation

Pour copier une commande récemment utilisée

1 Cliquez avec le bouton droit de la souris sur la ligne de commande.

Cliquez sur Commandes récentes.

2 Cliquez sur la commande que vous souhaitez utiliser.

Saisie des variables système sur la ligne de commande

Les variables système permettent de gérer le fonctionnement de certaines commandes.

Elles permettent, par exemple, d'activer ou de désactiver le mode résolution, orthogonal ou l'affichage de la grille. Elles permettent également de définir des échelles par défaut pour les motifs de hachures. Elles enregistrent des informations sur le dessin courant et sur la configuration du programme. Vous pouvez utiliser une variable système pour modifier un paramètre, ou encore pour afficher l'état en cours.

La variable système GRIDMODE, par exemple, permet d'activer et de désactiver l'affichage de la grille lorsque vous en changez la valeur. Dans ce cas, la variable système GRIDMODE est fonctionnellement équivalente à la commande GRILLE. DATE est une variable système en lecture seule qui stocke la date courante. Il est possible d'afficher cette valeur, mais vous ne pouvez pas la modifier.

Vous pouvez examiner ou modifier un paramètre de variable de façon transparente, c'est-à-dire tout en utilisant une autre commande. Néanmoins, les nouvelles valeurs ne seront pas prises en compte avant la fin de l'exécution de la commande interrompue.

Pour modifier la valeur d'une variable système

1 Entrez le nom de la variable sur la ligne de commande. Entrez gridmode

pour changer la valeur déterminant l'affichage de la grille, par exemple.

2 Pour modifier la valeur de la variable GRIDMODE, entrez 1 pour activer

l'affichage de la grille ou 0 pour le désactiver. Pour conserver la valeur actuelle de la variable système, appuyez sur ENTREE.

40 | Chapitre 3 Fenêtre de commande

Pour consulter la liste complète des variables système

1 Sur la ligne de commande, entrez modifvar 2 Lorsque le message Nom de la variable apparaît, entrez ?. 3 Appuyez sur ENTREE à l'invite Entrez les variables à répertorier.

Ligne de commande: MODIFVAR

Edition et navigation dans la fenêtre de commande

Vous pouvez éditer du texte dans la fenêtre de commande en vue de corriger ou de répéter des commandes.

Utilisez les touches standard :

■ FLECHE HAUT, BAS, GAUCHE et DROITE

■ INS, SUPPR

■ PG.PREC, PG.SUIV

■ ORIG, FIN

■ ARRIERE

Vous pouvez répéter n'importe quelle commande utilisée pendant la session courante en parcourant les commandes dans la fenêtre de commande à l'aide des flèches HAUT et BAS puis en appuyant sur ENTREE. Par défaut, les touches CTRL-C copient le texte sélectionné dans le Presse-papiers. La combinaison CTRL+V colle le contenu du Presse-papiers dans la fenêtre de commande ou la fenêtre de texte.

Si vous cliquez avec le bouton droit de la souris dans la fenêtre de commande ou la fenêtre de texte, un menu contextuel s'affiche. Vous pouvez ainsi accéder aux 6 commandes récemment utilisées, copier le texte sélectionné ou tout l'historique des commandes, coller du texte et accéder à la boîte de dialogue Options.

La taille de la fenêtre suffit pour la visualisation et l'édition de la plupart des commandes, c'est-à-dire une ligne de commande avec deux ou trois lignes rappelant les saisies précédentes, et constituant l'"historique des commandes". Pour afficher plusieurs lignes de l'historique des commandes, vous pouvez parcourir l'historique ou redimensionner la fenêtre de commande en déplaçant sa bordure. Pour les commandes générant une sortie de texte, telles que LISTE,

Edition et navigation dans la fenêtre de commande | 41

vous pouvez avoir besoin d'une plus grande fenêtre de commande, ou vous pouvez appuyer sur F2 pour utiliser la fenêtre de texte.

Utilisation de la fenêtre de texte

La fenêtre de texte est semblable à la fenêtre de la ligne de commande dans laquelle vous pouvez entrer les commandes et visualiser les messages et les invites. La fenêtre de texte affiche un historique complet des commandes pour la session de travail courante. Elle vous permet de visualiser l'affichage de commandes longues, telle la commande LISTE, qui affiche des informations détaillées sur les objets sélectionnés. Pour faire défiler l'historique des commandes vers le bas ou vers le haut, cliquez sur les flèches de défilement situées sur le côté droit de la fenêtre.

Appuyez simultanément sur MAJ et sur une touche pour sélectionner du texte. Par exemple, appuyez sur MAJ+ORIG dans la fenêtre de texte pour sélectionner tout le texte qui se trouve entre le curseur et le début de la ligne.

Pour copier tout le texte de la fenêtre de texte dans le Presse-papiers, utilisez la commande COPIERHIST.

Voir aussi:

“Ancrer, redimensionner et masquer la fenêtre de commande” à la page 44 Utilisation de la saisie dynamique

Pour afficher la fenêtre de texte

■ Dans la zone de dessin, appuyez sur F2.

La fenêtre de texte s'affiche au-dessus de la zone de dessin.

Ligne de commande: ECRANTXT

Pour fermer la fenêtre de texte

■ Dans la fenêtre de texte, appuyez sur F2.

La fenêtre de texte est fermée. Vous pouvez également recourir aux commandes Windows standard pour fermer la fenêtre de texte.

Ligne de commande: ECRANGRA

Pour copier du texte de la fenêtre de texte sur la ligne de commande

1 Si la fenêtre de texte n'apparaît pas à l'écran, appuyez sur F2 pour

l'afficher.

2 Sélectionnez le texte à copier.

42 | Chapitre 3 Fenêtre de commande

3 Cliquez avec le bouton droit de la souris sur la fenêtre de commande ou

la fenêtre de texte. Cliquez sur Coller vers la ligne de commande. Le texte est copié vers le Presse-papiers, puis collé sur la ligne de

commande. Après avoir appuyé sur ENTREE, les commandes sont exécutées en séquence, comme un script. Vous pouvez également utiliser CTRL+C et CTRL+V pour copier et coller du texte.

Ligne de commande: COPIERPRESS, COLLERPRESS

Passage entre les boîtes de dialogue et la ligne de commande

Vous pouvez afficher les messages sur la ligne de commande plutôt que d'utiliser une boîte de dialogue, ou le contraire. Cette option est particulièrement utile pour les scripts.

Certaines fonctions sont disponibles à partir de la ligne de commande et d'une boîte de dialogue. Souvent, vous pouvez entrer un trait d'union avant la commande pour éliminer la boîte de dialogue et afficher à la place les messages sur la ligne de commande. Par exemple, en entrant calque sur la ligne de commande, vous affichez la boîte de dialogue Gestionnaire des propriétés des calques. En entrant -calque sur la ligne de commande, vous affichez les options équivalentes sur la ligne de commande. La suppression de la boîte de dialogue est utile pour la compatibilité avec les versions antérieures d'AutoCAD® et pour l'utilisation des fichiers script. Vous pouvez constater de légères différences entre les options de la boîte de dialogue et celles disponibles sur la ligne de commande.

Ces variables système influent également sur l'affichage des boîtes de dialogue.

■ ATTDIA contrôle si la commande INSERER utilise une boîte de dialogue pour l'entrée d'une valeur d'attribut.

■ CMDNAMES affiche le nom (anglais) de la commande active et de la commande transparente.

■ EXPERT détermine l'affichage de certaines boîtes de dialogue d'avertissement.

■ FILEDIA contrôle l'affichage des boîtes de dialogue utilisées avec les

commandes de lecture et d'écriture dans les fichiers. Si, par exemple, FILEDIA a la valeur 1, la commande SAUVENOM affiche la boîte de dialogue Enregistrer le dessin sous. Si la variable FILEDIA a la valeur 0, la commande SAUVENOM affiche des invites sur la ligne de commande. Les procédures de cette documentation supposent que FILEDIA a la valeur 1. Lorsque FILEDIA a la valeur 0, vous pouvez malgré tout afficher une boîte de dialogue

Passage entre les boîtes de dialogue et la ligne de commande | 43

relative à des fichiers, en tapant le signe tilde (~) en réponse à la première invite.

FILEDIA et EXPERT sont pratiques lorsque vous utilisez des scripts pour exécuter des commandes.

Pour utiliser la version ligne de commande d'une commande

■ Pour la plupart des commandes, entrez le signe moins (-) devant la commande.

■ Pour les boîtes de dialogue d'ouverture et d'enregistrement de fichiers, attribuez la valeur 0 à la variable système FILEDIA.

Ancrer, redimensionner et masquer la fenêtre de commande

Changez la position et l'affichage de la fenêtre de commande pour les adapter à votre manière de travailler.

Ancrage de la fenêtre de commande

Par défaut, la fenêtre de commande est ancrée. La fenêtre de commande ancrée possède la même largeur que la fenêtre d'AutoCAD. Si le texte entré dépasse la largeur de la ligne de commande, la fenêtre apparaît devant cette ligne de commande pour l'afficher entièrement.

Pour faire flotter ou débloquer la fenêtre de commande, faites-la glisser hors de la région d'ancrage. La région d'ancrage est un bord de la fenêtre de l'application AutoCAD qui vous permet d'ancrer une barre d'outils, une palette ou la fenêtre de commande. Vous pouvez déplacer la fenêtre flottante à l'emplacement de votre choix sur l'écran et redimensionner sa largeur et sa hauteur à l'aide du périphérique de pointage.

Pour ancrer à nouveau une fenêtre de commande flottante, faites-la glisser vers la région d'ancrage de la fenêtre AutoCAD.

Ancrage de la fenêtre de commande

La fenêtre de commande peut être ancrée du côté gauche ou droit de la fenêtre AutoCAD. Lorsque vous ancrez la fenêtre de commande, celle-ci reste à l'écran, mais sa taille est réduite. Vous pouvez ainsi la réafficher à sa taille normale lorsque vous en avez besoin. Cela vous permet également d'augmenter la zone de dessin visible. La fenêtre de commande doit être flottante pour que vous puissiez sélectionner un côté d'ancrage. Pour ancrer la fenêtre de commande,

44 | Chapitre 3 Fenêtre de commande

assurez-vous qu'elle est flottante, puis cliquez avec le bouton droit de la souris sur sa barre de titre et choisissez Ancrage à gauche ou Ancrage à droite.

Redimensionnement de la fenêtre de commande

Il est possible de redimensionner la fenêtre de commande verticalement en faisant glisser la barre de fractionnement située sur le bord supérieur de la fenêtre lorsque celle-ci est ancrée sur la partie inférieure, ou sur le bord inférieur lorsqu'elle est ancrée sur la partie supérieure.

Masquage de la fenêtre de commande

Masquez la ligne de commande en cliquant sur le menu Outils ➤ Ligne de commande (ou appuyez sur CTRL+9). Même si vous masquez la ligne de commande, vous pouvez continuer à entrer des commandes. Toutefois, certaines commandes et variables système renvoient les valeurs sur la ligne de commande, il se peut que vous préfériez donc afficher la ligne de commande. Pour afficher la ligne de commande lorsqu'elle est masquée, cliquez sur le menu Outils ➤ Ligne de commande (ou appuyez sur CTRL+9).

REMARQUE Pour plus d'informations sur les options d'affichage (comme la transparence ou le masquage automatique) des fenêtres ancrables, reportez-vous à la section “Contrôle de l'affichage des fenêtres ancrables” de la rubrique Paramétrage des options d'interface.

Pour faire flotter la fenêtre de commande

■ Cliquez sur la poignée de déplacement (barres doubles) située sur le bord gauche de la fenêtre de commande ancrée, puis faites glisser cette dernière hors de la zone d'ancrage jusqu'à ce que son contour soit épais. Puis déposez-la dans la zone de dessin de la fenêtre d'AutoCAD.

Pour rendre transparente la fenêtre de commande flottante

1 Cliquez avec le bouton droit de la souris dans le fenêtre de commande

flottante. Cliquez sur Transparence.

2 Dans la boîte de dialogue Transparence, déplacez le curseur vers la gauche

pour que la fenêtre de commande soit moins transparente et vers la droite pour qu'elle soit plus transparente.

Le curseur vous permet de passer de l'opacité à la transparence. Lorsque vous sélectionnez l'option de désactivation de la transparence pour toutes les palettes, il est impossible de rendre la fenêtre de commande transparente.

Ancrer, redimensionner et masquer la fenêtre de commande | 45

Pour ancrer la fenêtre de commande

■ Cliquez sur la barre de titre et faites glisser la fenêtre de commande sur les régions d'ancrage supérieure ou inférieure de la fenêtre d'AutoCAD. Lorsque la fenêtre de commande présente la même largeur que la fenêtre AutoCAD, relâchez le bouton de la souris pour l'ancrer.

La région d'ancrage est un bord de la fenêtre de l'application AutoCAD qui vous permet d'ancrer une barre d'outils, une palette ou la fenêtre de commande.

■ Cliquez avec le bouton droit de la souris sur la barre de titre de la fenêtre de commande et choisissez Autoriser l'ancrage.

REMARQUE Pour déterminer si la fenêtre de commande peut être ancrée, cliquez avec le bouton droit de la souris sur sa barre de titre, puis choisissez Autoriser l'ancrage.

Pour redimensionner la fenêtre de commande lorsque celle-ci est ancrée

1 Placez le curseur sur la barre de fractionnement horizontale jusqu'à ce

que celui-ci se change en une ligne double avec flèches.

2 Faites glisser la barre de fractionnement verticalement jusqu'à ce que la

fenêtre de commande atteigne la dimension désirée.

Pour masquer la fenêtre de commande

■ Dans le menu Outils, sélectionnez Ligne de commande.

REMARQUE Certaines commandes et variables système renvoient des valeurs sur la ligne de commande, il se peut que vous préfériez donc afficher la ligne de commande. Pour afficher la ligne de commande lorsqu'elle est masquée, appuyez sur CTRL+9 ou cliquez sur le menu Outils ➤ Ligne de commande.

46 | Chapitre 3 Fenêtre de commande

DesignCenter

Grâce à DesignCenter, vous pouvez organiser l'accès à des blocs,

des hachures, des xréfs et à d'autres contenus de dessin. Vous

pouvez faire glisser le contenu d'un dessin source vers votre

dessin courant. Vous pouvez faire glisser des dessins, des blocs

et des hachures vers une palette d'outils. Les dessins source

peuvent se trouver sur votre ordinateur, sur un réseau ou sur

un site Web. En outre, si vous avez ouvert plusieurs dessins,

vous pouvez simplifier votre processus à l'aide de DesignCenter

en copiant et en collant d'autres contenus, tels des définitions

de calque, des présentations et des styles de texte d'un dessin

dans un autre.

Dans ce chapitre

■ Présentation de DesignCenter

■ Description de la fenêtre

DesignCenter

■ Accès à un contenu avec

DesignCenter

■ Ajout d'un contenu avec

DesignCenter

■ Récupération d'un contenu sur le

Web avec DesignCenter en ligne

Présentation de DesignCenter

Avec DesignCenter, vous pouvez :

■ rechercher un contenu de dessin, tel que des dessins ou des bibliothèques de symboles, sur votre ordinateur, sur une unité du réseau ou sur une page Web

■ visualiser des tables de définition pour des objets nommés tels que des blocs et des calques, dans n'importe quel fichier dessin, puis insérer, attacher ou copier/coller les définitions dans le dessin courant

■ mettre à jour (redéfinir) une définition de bloc

■ créer des raccourcis pour les dessins, les dossiers et les sites Internet dont

vous vous servez fréquemment,

■ ajouter un contenu tel que des xréfs, des blocs et des hachures à un dessin

■ ouvrir des fichiers de dessin dans une nouvelle fenêtre

■ faire glisser des dessins, des blocs et des hachures vers une palette d'outils

pour y accéder facilement

Description de la fenêtre DesignCenter

Vous pouvez déterminer la taille, l'emplacement et l'apparence de DesignCenter.

Organisation de la fenêtre DesignCenter

La fenêtre DesignCenter est divisée en deux : l'arborescence dans la partie gauche et la zone de contenu dans la partie droite. Utilisez l'arborescence pour rechercher des sources de contenu et afficher le contenu dans la zone appropriée. Utilisez la zone de contenu pour ajouter des éléments à un dessin ou à une palette d'outils.

Lorsqu'elle n'est pas ancrée, la fenêtre DesignCenter a l'aspect suivant.

48 | Chapitre 4 DesignCenter

Sous la zone de contenu, vous pouvez également afficher un aperçu ou une description d'un dessin, d'un bloc, d'un motif de hachures ou de xréf sélectionné(e). En haut de la fenêtre, une barre d'outils vous offre plusieurs options et opérations.

Contrôle de la taille, de l'emplacement et de l'aspect de la fenêtre DesignCenter

Vous pouvez déterminer la taille, l'emplacement et l'apparence de DesignCenter. La plupart de ces options peuvent être définies en cliquant avec le bouton droit de la souris et en choisissant une option dans le menu contextuel.

■ Redimensionnez DesignCenter en faisant glisser la barre entre la zone de contenu et l'arborescence ou en faisant glisser un bord de la fenêtre.

■ Vous pouvez ancrer DesignCenter en le faisant glisser vers la zone d'ancrage droite ou gauche de la fenêtre de l'application jusqu'à ce qu'il s'ancre. Vous pouvez également ancrer la fenêtre DesignCenter en cliquant deux fois sur sa barre de titre.

■ Libérez DesignCenter de son ancrage en faisant glisser la zone au-dessus de la barre d'outils hors de la zone d'ancrage. Appuyez sur la touche CTRL tout en faisant glisser la fenêtre pour la libérer de son ancrage.

■ Pour ancrer DesignCenter, choisissez Ancrage à droite ou Ancrage à gauche dans le menu contextuel. Une fenêtre DesignCenter ancrée s'ouvre et se ferme lorsque vous placez le curseur à son niveau. Lorsqu'une fenêtre DesignCenter ancrée est ouverte, son contenu déborde sur la zone de dessin. Elle ne peut pas être configurée de manière à rester ouverte.

■ Lorsque la fenêtre DesignCenter flotte, utilisez le masquage automatique pour l'ouvrir et la fermer lorsque vous placez le curseur à son niveau.

Description de la fenêtre DesignCenter | 49

Barre d'outils DesignCenter

La barre d'outils DesignCenter gère la navigation et l'affichage des informations dans l'arborescence et dans la palette. Pour plus d'informations sur ces boutons, voir la commande ADCENTER. Les mêmes options de navigation et d'affichage sont disponibles dans un menu contextuel. Cliquez avec le bouton droit de la souris dans la zone de contenu de DesignCenter afin d'afficher ce menu.

Pour activer ou désactiver le masquage et l'affichage automatiques de la fenêtre DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Cliquez avec le bouton droit de la souris sur la barre de titre. Cliquez sur

l'option Masquer automatiquement.

Lorsque l'option de masquage et d'affichage automatiques de DesignCenter est activée, l'arborescence de DesignCenter et la zone de contenu disparaissent lorsque vous déplacez votre curseur en dehors de la fenêtre DesignCenter. Seule la barre de titre apparaît. Lorsque vous déplacez votre curseur sur la barre de titre, la fenêtre DesignCenter est restaurée.

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour empêcher l'ancrage de la fenêtre DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Cliquez sur la barre de titre de DesignCenter et maintenez le bouton de

la souris enfoncé. Déplacez la souris en maintenant la touche CTRL enfoncée.

Barre d'outils Standard

Ligne de commande: ADCENTER

50 | Chapitre 4 DesignCenter

Pour afficher ou masquer l'arborescence de DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans la barre d'outils de DesignCenter, cliquez sur l'icône Arborescence.

Barre d'outils Standard

Ligne de commande: ADCENTER Menu contextuel: Cliquez avec le bouton droit de la souris sur l'arrière-plan

de la zone de contenu, puis cliquez sur Arborescence.

Accès à un contenu avec DesignCenter

L'arborescence de la partie gauche de la fenêtre DesignCenter et les quatre onglets DesignCenter permettent de rechercher un contenu et de le charger dans la zone de contenu.

Onglet Dossiers

L'onglet Dossiers affiche une hiérarchie d'icônes de navigation comprenant

■ Réseaux et ordinateurs

■ Adresses Web (URL)

■ Unités de disque de l'ordinateur

■ Dossiers

■ Dessins et fichiers de support associés

■ Xréfs, présentations, styles de hachures et objets nommés, y compris les

blocs, les calques, les types de ligne, les styles du texte, les styles de cote et les styles de tracé d'un dessin

Accès à un contenu avec DesignCenter | 51

Sélectionnez un élément dans l'arborescence pour afficher son contenu dans la zone de contenu. Cliquez sur le signe plus (+) ou moins (-) pour afficher et masquer les autres niveaux de la hiérarchie. Vous pouvez également cliquer deux fois sur un élément pour afficher les niveaux inférieurs. Si vous cliquez avec le bouton droit de la souris sur l'arborescence, vous verrez apparaître un menu contextuel comportant plusieurs options connexes.

Onglets Dessins ouverts, Historique et DC en ligne

Les onglets Dessins ouverts, Historique et DC en ligne donnent accès à d'autres méthodes permettant de rechercher un contenu.

■ Dessins ouverts. Affiche la liste des dessins ouverts. Sélectionnez un fichier de dessin, puis cliquez sur l'une des tables de définition dans la liste pour charger le contenu dans la zone de contenu.

■ Historique. Affiche la liste des fichiers précédemment ouverts avec DesignCenter. Cliquez deux fois sur un fichier de dessin dans la liste pour rechercher un fichier de dessin dans l'arborescence de l'onglet Dossiers et charger son contenu dans la zone de contenu.

■ DC en ligne. Fournit le contenu de la page Web de DesignCenter en ligne. Il peut s'agir de blocs, de bibliothèques de symboles, du contenu d'un fabricant et de catalogues en ligne.

Signet de contenu utilisé fréquemment

DesignCenter permet de retrouver rapidement les éléments que vous utilisez fréquemment. L'arborescence et la zone de contenu comportent des options qui activent un dossier appelé Favoris. Le dossier Favoris peut contenir des raccourcis vers des éléments stockés sur des lecteurs de l'ordinateur ou du réseau, ainsi que sur des sites Internet.

Lorsque vous sélectionnez un dessin, un dossier ou un autre type de contenu et que vous choisissez Ajouter aux Favoris, un raccourci permettant d'accéder à cet élément est ajouté au dossier Favoris. Le fichier ou le dossier original n'est pas réellement déplacé; en fait, tous les raccourcis créés sont enregistrés dans le dossier Favoris. Les raccourcis enregistrés dans le dossier Favoris peuvent être déplacés, copiés ou supprimés à l'aide de l'Explorateur Windows®.

Pour modifier la source du contenu affiché dans DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans la fenêtre DesignCenter, cliquez sur l'un des onglets suivants°:

■ Dossiers. Répertorie les unités locales et réseau.

52 | Chapitre 4 DesignCenter

■ Dessins ouverts. Répertorie les dessins actuellement ouverts.

■ Historique. Répertorie les 20 derniers sites auxquels vous avez accédé

via DesignCenter.

■ DC en ligne. Affiche le contenu en ligne provenant du Web.

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour modifier le dossier du bouton Début dans DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans l'arborescence de DesignCenter, recherchez le dossier que vous

souhaitez définir comme dossier de base.

3 Cliquez sur le dossier avec le bouton droit de la souris. Cliquez sur

l'option Définir comme position initiale.

Lorsque vous cliquez sur le bouton Début, DesignCenter charge automatiquement ce dossier.

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour ajouter des éléments au dossier

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Cliquez avec le bouton droit de la souris sur l'élément dans la zone de

contenu ou l'arborescence de DesignCenter. Cliquez sur l'option Ajouter aux Favoris.

Barre d'outils Standard

Favoris

dans DesignCenter

Accès à un contenu avec DesignCenter | 53

Ligne de commande: ADCENTER

Pour afficher le contenu du dossier

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans DesignCenter, cliquez sur le bouton Favoris.

Lorsque vous travaillez dans l'arborescence, vous pouvez utiliser l'onglet

Dossiers pour naviguer vers le dossier Favoris.

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour organiser votre dossier

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans DesignCenter, cliquez sur le bouton Favoris. 3 Cliquez avec le bouton droit de la souris sur l'arrière-plan dans la zone

de contenu. Cliquez sur l'option Organiser les Favoris.

Votre dossier Favoris Autodesk s'ouvre dans une fenêtre.

Barre d'outils Standard

Favoris

dans DesignCenter

DesignCenter

Ligne de commande: ADCENTER

Ajout d'un contenu avec DesignCenter

La partie droite de la fenêtre DesignCenter agit sur le contenu affiché. Si vous cliquez deux fois sur un élément de la zone de contenu, vous verrez

apparaître les différents degrés de détail. Par exemple, si vous cliquez deux fois sur l'image d'un dessin, vous affichez plusieurs icônes, notamment une icône pour les blocs. Cliquez deux fois sur l'icône Blocs pour faire apparaître les images de chaque bloc dans le dessin.

54 | Chapitre 4 DesignCenter

Ajout d'un contenu à un dessin

Vous pouvez ajouter un contenu de la zone de contenu à votre dessin courant de différentes façons :

■ Faites glisser un élément dans la zone graphique d'un dessin pour l'ajouter en utilisant des paramètres par défaut, s'ils existent.

■ Cliquez avec le bouton droit de la souris sur un élément de la zone de contenu pour afficher un menu contextuel avec plusieurs options.

■ Cliquez deux fois sur un bloc pour afficher la boîte de dialogue Insérer ; cliquez deux fois sur une hachure pour afficher la boîte de dialogue Hachures et remplissage de contour.

Il est possible d'afficher l'aperçu d'un contenu graphique tel qu'un dessin, une xréf ou un bloc dans la zone de contenu. Vous pouvez également faire apparaître une description textuelle, s'il en existe une.

Mise à jour des définitions de bloc avec DesignCenter

Contrairement aux xréfs, lorsque le fichier source d'une définition de bloc est modifié, les définitions de bloc des dessins contenant ce bloc ne sont pas mises à jour automatiquement. DesignCenter vous permet de mettre à jour une définition de bloc dans le dessin courant. Le fichier source d'une définition de bloc peut être un fichier de dessin ou un bloc imbriqué dans un dessin de bibliothèque de symboles.

Cliquez sur Redéfinir seulement ou sur Insérer et redéfinir dans le menu contextuel qui apparaît lorsque vous cliquez avec le bouton droit de la souris sur un bloc ou sur un fichier de dessin dans la zone de contenu pour mettre à jour le bloc sélectionné.

Ouverture de dessins avec DesignCenter

DesignCenter vous permet d'ouvrir un dessin de la zone de contenu en utilisant le menu contextuel, en appuyant sur la touche CTRL tout en faisant glisser un dessin ou en faisant glisser une icône de dessin vers un emplacement situé en dehors de la zone graphique d'une zone de dessin. Le nom du dessin s'ajoute à l'historique DesignCenter pour vous permettre d'y accéder rapidement lors de sessions ultérieures.

Ajout d'éléments de DesignCenter à une palette d'outils

Vous pouvez ajouter des dessins, des blocs et des hachures de DesignCenter à la palette d'outils courante.

■ De la zone de contenu de DesignCenter, vous pouvez faire glisser un ou plusieurs éléments vers la palette d'outils courante.

Ajout d'un contenu avec DesignCenter | 55

■ Vous pouvez cliquer avec le bouton droit de la souris dans l'arborescence de DesignCenter et, à l'aide des options du menu contextuel, créer une palette d'outils à partir du dossier, du fichier de dessin ou de l'icône de bloc courants.

Lorsque vous ajoutez des dessins à une palette d'outils, ils sont insérés en tant que blocs lorsque vous les faites glisser vers le dessin courant.

REMARQUE Vous pouvez sélectionner plusieurs blocs ou hachures dans la zone de contenu et les ajouter à une palette d'outils.

Pour créer une palette d'outils comprenant un contenu DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Effectuez l'une des opérations suivantes :

■ Cliquez avec le bouton droit de la souris sur un élément dans l'arborescence de DesignCenter. Cliquez sur l'option Créer une palette d'outils. La nouvelle palette d'outils contient les dessins, les blocs ou les hachures issus de l'élément sélectionné.

■ Cliquez avec le bouton droit de la souris sur l'arrière-plan dans la zone de contenu de DesignCenter. Cliquez sur l'option Créer une palette d'outils. La nouvelle palette d'outils contient les dessins, les blocs ou les hachures issus de la zone de contenu de DesignCenter.

■ Cliquez avec le bouton droit de la souris sur un dessin dans la zone de contenu ou l'arborescence de DesignCenter. Cliquez sur l'option Créer une palette d'outils de blocs. La nouvelle palette d'outils contient les blocs issus du dessin sélectionné.

Vous pouvez faire glisser d'autres dessins, blocs ou hachures de la zone

de contenu de DesignCenter vers la palette d'outils.

Barre d'outils Standard

Ligne de commande: ADCENTER

56 | Chapitre 4 DesignCenter

Pour charger la zone de contenu à partir de la boîte de dialogue Recherche de DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans DesignCenter, utilisez l'une des méthodes suivantes :

■ Faites glisser l'élément de la liste des résultats de la recherche dans la zone de contenu.

■ Cliquez deux fois sur l'élément dans la liste des résultats de la recherche.

■ Cliquez avec le bouton droit de la souris sur l'élément dans la liste des résultats de la recherche. Cliquez sur le bouton Charger dans la zone de contenu.

3 Dans la zone de contenu de DesignCenter, cliquez deux fois sur l'icône

Blocs.

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour charger la zone de contenu de DesignCenter avec une bibliothèque de symboles

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans la barre d'outils de DesignCenter, choisissez l'icône Début. 3 Dans la zone de contenu, cliquez deux fois sur le dessin de bibliothèque

de symboles que vous souhaitez charger dans la zone de contenu de DesignCenter, puis sur l'icône Blocs.

La bibliothèque de symboles sélectionnée est chargée dans la zone de contenu de DesignCenter.

REMARQUE Vous pouvez définir votre dossier de base sur n'importe quel dossier contenant des dessins de bibliothèques de symboles. Si votre dossier de base est défini sur un chemin différent, recherchez un dossier contenant des dessins de bibliothèques de symboles et cliquez dessus avec le bouton droit de la souris. Cliquez sur l'option Définir comme position initiale.

Ajout d'un contenu avec DesignCenter | 57

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour charger la zone de contenu de DesignCenter avec des motifs de hachures

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans la barre d'outils de DesignCenter, choisissez l'icône Rechercher. 3 Dans la boîte de dialogue Rechercher, cliquez sur la zone Rechercher.

Cliquez sur l'option Fich. de motifs de hach.

4 Dans la zone Rechercher le nom de l'onglet Fichiers de motifs de

hachures, entrez *.

5 Cliquez sur Rech. maintenant. 6 Cliquez deux fois sur le fichier de motif de hachures trouvé.

Le fichier de motif de hachures sélectionné est chargé dans DesignCenter.

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour ouvrir un dessin depuis DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Dans DesignCenter, effectuez l'une des opérations suivantes :

■ Cliquez avec le bouton droit de la souris sur l'icône de dessin dans la zone de contenu de DesignCenter. Cliquez sur l'option Ouvrir dans la fenêtre de l'application.

■ Appuyez sur la touche CTRL et faites glisser l'icône de dessin de la zone de contenu de DesignCenter vers la zone de dessin.

■ Faites glisser l'icône de dessin de la zone de contenu de DesignCenter vers un emplacement situé en dehors de la zone de dessin de la fenêtre de l'application. (Si vous faites glisser l'icône de dessin dans la zone de dessin, un bloc est créé dans le dessin courant.)

58 | Chapitre 4 DesignCenter

Barre d'outils Standard

Ligne de commande: ADCENTER

Pour mettre à jour une définition de bloc avec DesignCenter

1 Si DesignCenter n'est pas déjà ouvert, cliquez sur le menu Outils ➤

DesignCenter.

2 Cliquez avec le bouton droit de la souris sur un bloc dans la zone de

contenu de DesignCenter. Cliquez sur l'une des options suivantes : Redéfinir seulement ou Insérer et redéfinir.

REMARQUE Si la source du bloc que vous souhaitez mettre à jour est un fichier de dessin entier plutôt qu'une définition de bloc à l'intérieur d'un fichier de dessin, cliquez avec le bouton droit de la souris sur l'icône de dessin dans la zone de contenu de DesignCenter. Cliquez sur l'option Insérer sous la forme d'un bloc.

Barre d'outils Standard

Ligne de commande: ADCENTER

Récupération d'un contenu sur le Web avec DesignCenter en ligne

DesignCenter en ligne vous permet d'accéder à des contenus prédessinés tels que des blocs, des bibliothèques de symboles, du contenu de fabricants et des catalogues en ligne.

Présentation de DesignCenter en ligne

DesignCenter en ligne vous permet d'accéder à des contenus prédessinés tels que des blocs, des bibliothèques de symboles, du contenu de fabricants et des catalogues en ligne. Ce contenu peut être utilisé dans des applications de conception courantes pour vous aider dans la création de vos dessins.

Récupération d'un contenu sur le Web avec DesignCenter en ligne | 59

Pour accéder à DesignCenter en ligne, cliquez sur l'onglet DC en ligne dans DesignCenter. Une fois que la fenêtre DesignCenter en ligne est ouverte, vous pouvez rechercher et télécharger le contenu à utiliser dans votre dessin.

La fenêtre DesignCenter en ligne comporte un volet droit et un volet gauche. Le volet droit est appelé la zone de contenu. La zone de contenu affiche les éléments ou les dossiers sélectionnés dans le volet gauche. Le volet gauche peut afficher l'une des quatre vues suivantes :

■ Liste des catégories. Affiche les dossiers contenant des bibliothèques de pièces normalisées, le contenu propre à un fabricant et des sites de fournisseurs de contenu sur le Web.

■ Recherche. Recherche un contenu en ligne. Vous pouvez rechercher des éléments à l'aide d'opérateurs booléens et de chaînes de recherche constituées de plusieurs mots.

■ Paramètres. Contrôle le nombre de catégories et d'éléments affichés sur chaque page de la zone de contenu après une recherche de dossier ou une navigation dans les dossiers.

■ Ensembles. Indique les types de contenu propres à une activité affichés dans DesignCenter en ligne.

Vous choisissez la vue en cliquant sur l'en-tête située en haut du volet gauche.

60 | Chapitre 4 DesignCenter

Une fois que vous avez sélectionné un dossier dans le volet gauche, son contenu est chargé dans la zone de contenu. Vous pouvez sélectionner un élément dans la zone de contenu pour le charger dans la zone d'aperçu. Vous pouvez télécharger des éléments en les faisant glisser de la zone d'aperçu vers votre dessin ou votre palette d'outils, ou en les enregistrant sur votre ordinateur.

REMARQUE Si vous souhaitez accéder à DesignCenter en ligne et que l'onglet DC en ligne n'est pas disponible dans DesignCenter, consultez votre administrateur réseau ou CAO.

Confidentialité de DesignCenter en ligne

DesignCenter en ligne est une fonction interactive qui nécessite une connexion Internet pour fournir des éléments d'information. Chaque fois que DesignCenter en ligne est connecté, il envoie des informations à Autodesk afin que les informations correctes soient renvoyées. Toutes les informations sont envoyées de façon anonyme pour en assurer la confidentialité.

Les informations suivantes sont envoyées à Autodesk :

■ Nom du produit. Le nom du produit dans lequel vous utilisez DesignCenter en ligne

■ Numéro de version du produit. La version du produit

■ Langue du produit.La langue de votre produit

■ Identificateur aléatoire. DesignCenter en ligne attribue un identificateur

aléatoire à chaque personne utilisant la fonction. Cet identificateur est utilisé pour conserver vos vues Collections et Paramètres chaque fois que vous utilisez DesignCenter en ligne.

Autodesk compile des statistiques à partir des informations envoyées depuis DesignCenter en ligne pour contrôler son mode d'utilisation et les améliorations éventuelles à y apporter. Autodesk conserve les informations que vous lui faites parvenir en respectant la politique de confidentialité officielle d'Autodesk, disponible sur le site à l'adresse suivante : http://www.autodesk.com/privacy-fra.

Récupération d'un contenu sur le Web avec DesignCenter en ligne | 61

Activation/désactivation de l'onglet DC en ligne

L'utilitaire de contrôle des gestionnaires CAO active ou désactive l'onglet DC en ligne dans DesignCenter. Pour obtenir des informations sur l'utilitaire de contrôle des gestionnaires CAO, installez-le et exécutez-le, puis cliquez sur Aide dans sa fenêtre.

Pour installer l'utilitaire CAD Manager Control

1 Cliquez deux fois sur le fichier setup.exe sur le CD du produit. 2 Dans l'onglet Installer du navigateur de support, cliquez sur Installation

autonome sur plusieurs postes ou Répartition réseau.

3 Dans la zone Installer des outils supplémentaires, cliquez sur le produit

Autodesk CAD Manager Tools 4.0.

4 Dans la zone Autodesk CAD Manager Tools 4.0, cliquez sur Installer.

Après avoir installé l'utilitaire de contrôle des gestionnaires CAO, vous

y accédez à partir du menu Démarrer de Windows.

Présentation des types de contenu de DesignCenter en ligne

Dans DesignCenter en ligne, le contenu est classé en dossiers. Dans les dossiers de DesignCenter en ligne, vous pouvez récupérer un contenu

correspondant à une activité. Le contenu que vous pouvez récupérer comprend les éléments suivants :

■ Pièces normalisées. Symboles génériques standard fréquemment utilisés dans la conception. Ces symboles comprennent les blocs pour les applications d'architecture, de mécanique et de système d'information géographique (SIG).

■ Fabricants.Blocs et modèles 3D pouvant être recherchés et téléchargés en cliquant sur un lien vers un site Web de fabricant.

■ Fournisseurs. Vous pouvez rechercher des symboles et des blocs dans des listes de bibliothèques de fournisseurs de catalogues.

Vous utilisez la vue Collections pour sélectionner les catégories de contenu en ligne que vous souhaitez afficher dans la vue Liste des catégories.

62 | Chapitre 4 DesignCenter

Pour afficher des dossiers de contenu en ligne dans la vue Liste des catégories

■ Dans DesignCenter en ligne, cliquez sur l'en-tête du volet gauche, puis sur Liste des catégories.

Les dossiers de catégories sont affichés dans le volet gauche de la fenêtre.

Récupération d'un contenu à partir du Web

Vous pouvez télécharger un contenu sur le Web et l'utiliser dans vos dessins.

Navigation dans des contenus

Lorsque vous utilisez la vue Liste des catégories, vous pouvez cliquer sur les dossiers du volet gauche pour afficher leur contenu. Ces dossiers peuvent contenir d'autres dossiers.

Lorsque vous cliquez sur un dossier ou un élément dans un dossier, le contenu apparaît dans la zone de contenu. Lorsque vous cliquez sur un bloc, un graphique et une description du bloc apparaissent dans la zone d'aperçu.

Recherche d'un contenu

Lorsque vous recherchez un contenu en ligne avec DesignCenter en ligne, vous pouvez rechercher des éléments à l'aide d'opérateurs booléens et de chaînes constituées de plusieurs mots dans la zone Rechercher. Vous pouvez accéder à la zone Rechercher en cliquant sur la loupe ou en choisissant Rechercher dans l'en-tête déroulant situé en haut du volet gauche.

Récupération d'un contenu sur le Web avec DesignCenter en ligne | 63

Contrôle du nombre de catégories et d'éléments dans une page

La vue Paramètres vous permet de contrôler le nombre de catégories ou d'éléments affichés sur chaque page de la zone de contenu après une recherche de dossier ou une navigation dans des dossiers.

Collections

Vous pouvez choisir le type de contenu à rechercher. Dans le volet Collections, vous pouvez indiquer les types de contenu qui apparaissent à chaque ouverture de DesignCenter en ligne. Par exemple, si vous utilisez des blocs d'architecture dans vos dessins, vous sélectionnez des collections contenant des blocs de ce type. Une fois que vous avez effectué votre sélection, les catégories que vous avez définies s'affichent.

Téléchargement de contenu

Pour télécharger un contenu depuis le Web, recherchez le dossier comprenant le contenu à utiliser. Cliquez ensuite sur une image miniature du contenu dans la zone de contenu. Le contenu apparaît dans la zone d'aperçu, accompagné d'informations le concernant. Vous pouvez faire glisser le bloc directement de la zone d'aperçu vers un dessin ou une palette d'outils, ou l'enregistrer sur votre ordinateur pour l'utiliser ultérieurement.

Pour rechercher un contenu dans DesignCenter en ligne

1 Dans DesignCenter en ligne, cliquez sur l'en-tête du volet gauche, puis

sur Recherche.

2 Dans la vue Rechercher, entrez un seul mot ou des chaînes constituées

de plusieurs mots.

REMARQUE Le lien Besoin d'aide fournit de plus amples informations sur

les recherches, ainsi que des exemples de recherches booléennes.

Pour définir des collections de contenu

1 Dans DesignCenter en ligne, cliquez sur l'en-tête du volet gauche, puis

sur Ensembles.

64 | Chapitre 4 DesignCenter

2 Dans la vue Collections, cochez les cases des collections que vous

souhaitez utiliser.

3 Cliquez sur Mettre à jour les ensembles.

Les catégories que vous avez sélectionnées apparaissent dans le volet gauche.

Pour télécharger un contenu sur votre ordinateur

1 Dans DC en ligne, cliquez sur l'en-tête situé en haut du volet gauche,

puis sur Liste des catégories.

2 Dans les dossiers de catégorie, cliquez sur un élément de contenu. 3 Dans la zone d'aperçu, sous l'image de l'élément de contenu, cliquez sur

Enregistrer ce symbole sous.

4 Dans la boîte de dialogue Enregistrer sous, indiquez l'emplacement sur

votre ordinateur et le nom du fichier.

5 Cliquez sur Enregistrer.

Le contenu est téléchargé sur votre ordinateur.

Pour télécharger un contenu dans votre dessin

1 Dans DC en ligne, cliquez sur l'en-tête situé en haut du volet gauche,

puis sur Liste des catégories.

2 Dans les dossiers de catégorie, cliquez sur un élément de contenu pour

l'afficher dans la zone d'aperçu.

3 Faites glisser l'image de la zone d'aperçu vers votre dessin ou palette

d'outils.

Récupération d'un contenu sur le Web avec DesignCenter en ligne | 65

Personnalisation de l'environnement de dessin

Vous pouvez changer la plupart des paramètres

d'environnement des dessins et des fenêtres dans la boîte de

dialogue Options. Par exemple, vous pouvez modifier la

fréquence d'enregistrement automatique d'un dessin dans un

fichier temporaire et vous pouvez lier le programme aux dossiers

contenant les fichiers fréquemment utilisés. Vous pouvez créer

des espaces de travail pour configurer un environnement de

Dans ce chapitre

■ Paramétrage des options

d'interface

■ Création d'espaces de travail

organisés par tâche

■ Enregistrement et restauration des

paramètres d'interface (profils)

■ Personnalisation du démarrage

dessin adapté à vos besoins. Essayez différents paramètres pour

obtenir l'environnement de dessin correspondant à vos besoins.

Paramétrage des options d'interface

Vous pouvez ajuster l'interface de l'application et la zone de dessin selon vos habitudes de travail.

La plupart de ces paramètres sont disponibles dans les menus contextuels et dans la boîte de dialogue Options. Certains éléments de l'espace de travail, comme la présence et l'emplacement des barres d'outils et des palettes, peuvent être définis et enregistrés à l'aide de la boîte de dialogue Personnaliser l'interface utilisateur.

Configuration de la zone de dessin

Certains paramètres influent sur la manière dont vous travaillez dans la zone de dessin :

■ Couleurs d'arrière-plan (boîte de dialogue Options, onglet

Affichage, Couleurs). Indiquez les couleurs d'arrière-plan utilisées dans

l'espace objet, les présentations et l'éditeur de blocs. Les couleurs d'arrière-plan de l'onglet Objet changent pour indiquer si vous travaillez en mode de conception 2D, en mode de modélisation 3D (projection parallèle) ou en mode de modélisation 3D (projection en perspective).

■ Icône du SCU et réticules (boîte de dialogue Options, onglet

Modélisation 3D). Indiquez que les options d'affichage 3D et les étiquettes

pour l'icône SCU peuvent être définies dans l'onglet Modélisation 3D de la boîte de dialogue Options.

■ Attributions des couleurs pour X, Y et Z (boîte de dialogue

Options, onglet Affichage, Couleurs). Dans les vues 3D, tout élément

d'interface associé aux axes X, Y et Z du SCU utilise des attributions de couleurs spécifiques. L'axe X est coloré ou teinté en rouge, l'axe Y en vert, l'axe Z en bleu. Ces teintes peuvent être activées ou désactivées dans la boîte de dialogue Couleurs de la fenêtre de dessin.

■ Effacer écran Pour élargir la zone d'affichage du dessin, cliquez sur le menu Affichage ➤ Effacer écran pour n'afficher que la barre des menus, la barre d'état et la fenêtre de commande. Une coche est affichée près de l'option. Cliquez à nouveau sur Effacer écran pour restaurer la configuration précédente. Un bouton Nettoyer écran est disponible dans l'angle inférieur droit de la fenêtre de l'application.

■ Transitions des vues. Vous pouvez déterminer si les transitions de vues doivent se faire progressivement ou instantanément lorsque vous effectuez un zoom ou un panoramique ou que vous passez d'une vue à une autre (commande OPTIONSTV). Par défaut, la transition se fait progressivement.

68 | Chapitre 5 Personnalisation de l'environnement de dessin

■ Info-bulles. Les info-bulles fournissent des informations contextuelles pour la plupart des aides au dessin, comme l'accrochage aux objets et la saisie dynamique. La variable système TOOLTIPS permet d'activer ou de désactiver ces informations. La variable système TOOLTIPMERGE permet d'associer l'affichage des informations dans une seule info-bulle. Vous pouvez définir l'aspect général des info-bulles dans la Boîte de dialogue Apparence des info-bulles

Modélisation 3D avec projection en perspective

■ Plan du sol (boîte de dialogue Options, onglet Affichage, Couleurs). Lorsque la projection en perspective est activée, le plan XY du

SCU s'affiche sous la forme d'un plan du sol avec une couleur de gradient. Le plan du sol affiche un gradient entre l'horizon au sol et l'origine du sol.

■ Ciel (boîte de dialogue Options, onglet Affichage, Couleurs). La zone qui n'est pas couverte par le plan du sol correspond au ciel, lequel affiche une couleur de gradient comprise entre l'horizon céleste et le zénith céleste.

■ Sous-sol (boîte de dialogue Options, onglet Affichage, Couleurs).

Si le plan du sol est vu depuis un emplacement en dessous de la surface terrestre, il affiche un gradient compris entre l'horizon terrestre et l'azimut terrestre.

■ Grille du plan au sol (boîte de dialogue Options, onglet Affichage, Couleurs). Lorsque la projection en perspective est activée, la grille s'affiche

sous la forme d'une grille du plan au sol. Les couleurs sont définies pour les lignes principales et secondaires de la grille, ainsi que pour les lignes d'axe.

Paramétrage des options d'interface | 69

Permutation entre l'espace Objet et les présentations

Vous pouvez déterminer la manière dont vous passez de l'espace objet à une ou à plusieurs présentations. L'interface classique propose un onglet Objet et un ou plusieurs onglets de présentation. Pour optimiser l'espace dans la zone de dessin, vous pouvez désactiver ces onglets et utiliser les boutons équivalents situés sur la barre d'état. La commande permettant de passer entre les deux conceptions d'interface est incluse sous la forme d'une option dans le menu contextuel de l'onglet Objet ou des onglets de présentation, ainsi que dans le menu contextuel du bouton Modèle/Présentation de la barre d'état.

REMARQUE L'accès à l'ensemble des options du menu contextuel est disponible depuis ces onglets uniquement.

Définition des polices de l'application

■ Police (boîte de dialogue Options, onglet Affichage). Modifiez les polices utilisées dans la fenêtre de l'application et dans la fenêtre de texte. Ce paramètre n'a pas d'incidence sur le texte apparaissant dans les dessins.

Contrôle de l'affichage des fenêtres ancrables

La plupart des fenêtres, comme la palette Propriétés, une palette d'outils et DesignCenter, peuvent être ancrées. Autrement dit, elles peuvent être fixées à un emplacement spécifique ou flotter.

70 | Chapitre 5 Personnalisation de l'environnement de dessin

Les paramètres permettant de définir ces options, et d'autres, sont souvent modifiés à partir d'un menu contextuel, disponible en cliquant avec le bouton droit de la souris sur la barre de titre de la palette ou de la fenêtre.

■ Redimensionnement. Faites glisser un coin de la fenêtre pour modifier sa taille. Si la fenêtre a des volets, faites glisser la barre entre les volets pour les redimensionner.

■ Autoriser ancrage. Choisissez cette option si vous voulez ancrer une fenêtre pouvant l'être. Une fenêtre ancrée est positionnée dans un coin de la fenêtre de l'application, ce qui oblige à redimensionner la zone de dessin.

■ Ancrage. Ancrez ou fixez une fenêtre ou une palette pouvant l'être à gauche ou à droite de la zone de dessin. Une fenêtre ancrée s'ouvre et se ferme lorsque vous placez le curseur à son niveau. Lorsqu'une fenêtre ancrée est ouverte, son contenu déborde sur la zone de dessin. Une fenêtre ancrée ne peut pas être définie pour rester ouverte. Avant de pouvoir ancrer une fenêtre, vous devez sélectionner l'option Autoriser l'ancrage.

Paramétrage des options d'interface | 71

■ Masquer automatiquement. Une fenêtre flottante s'ouvre et se ferme lorsque vous placez le curseur à son niveau. Lorsque cette option est désactivée, la fenêtre reste ouverte en permanence.

■ Transparence. La fenêtre devient transparente de sorte qu'elle ne masque pas les objets se trouvant au-dessous. Cette option n'est pas disponible pour toutes les fenêtres.

Contrôle de l'affichage des barres d'outils

Pour afficher ou masquer les barres d'outils, cliquez sur l'une d'entre elles avec le bouton droit de la souris afin d'afficher une liste de barres d'outils. Une coche près du nom d'une barre d'outils indique qu'elle est affichée. Cliquez sur le nom d'une barre d'outils dans la liste pour afficher ou effacer la coche.

Une barre d'outils peut être ancrée ou flottante. Une barre d'outils ancrée se fixe sur n'importe quel côté de la zone de dessin. Pour désactiver l'ancrage d'une barre d'outils, cliquez sur les barres doubles et faites-la glisser dans la zone de dessin. Vous pouvez cliquer sur la barre de titre et la faire glisser vers un nouvel emplacement ou l'ancrer. Vous pouvez redimensionner une barre d'outils flottante en faisant glisser un coin.

Verrouillage de la position des barres d'outils et des fenêtres ancrables

Une fois que vous avez organisé les barres d'outils et activé ou désactivé l'ancrage des fenêtres selon vos besoins, vous pouvez verrouiller leur position. Les barres d'outils et les fenêtres verrouillées peuvent quand même être ouvertes et fermées et il est possible d'y ajouter et d'y supprimer des éléments. Pour les déverrouiller temporairement, maintenez la touche CTRL enfoncée.

Voir aussi:

Personnalisation de l'interface utilisateur dans le

Pour définir des options

1 Cliquez sur le menu Outils ➤ Options. 2 Dans la boîte de dialogue Options, cliquez sur l'onglet souhaité. 3 Définissez les préférences à votre gré. 4 Procédez à l'une des opérations suivantes ou aux deux :

■ Cliquez sur Appliquer pour enregistrer les paramètres d'options courants dans le registre système.

■ Cliquez sur OK pour enregistrer les paramètres des options en cours dans le registre système et fermer la boîte de dialogue Options.

Guide de personnalisation

72 | Chapitre 5 Personnalisation de l'environnement de dessin

Ligne de commande: OPTIONS

Pour personnaliser les couleurs des éléments de la fenêtre de l'application

1 Cliquez sur le menu Outils ➤ Options. 2 Dans l'onglet Affichage de la boîte de dialogue Options, cliquez sur

Couleurs.

3 Dans la boîte de dialogue Couleurs de la fenêtre de dessin, sélectionnez

le contexte, puis l'élément d'interface à changer.

4 Sélectionnez la couleur que vous désirez utiliser dans la liste Couleur.

Pour spécifier une couleur personnalisée, choisissez Sélectionner la couleur dans la liste des couleurs.

5 Si vous souhaitez rétablir les couleurs par défaut, cliquez sur Restaurer

l'élément courant, Restaurer le contexte courant ou Restaurer tous les contextes.

6 Cliquez sur Appliquer & Fermer pour enregistrer les paramètres d'options

courants dans le registre système et fermer la boîte de dialogue.

7 Cliquez sur OK pour fermer la boîte de dialogue Options.

Ligne de commande: OPTIONS

Pour changer les onglets Objet et Présentation en boutons de la barre d'état

■ Cliquez avec le bouton droit de la souris sur l'onglet Objet ou sur un onglet de présentation. Cliquez sur Masquer les onglets Présentation et Objet.

Pour activer les onglets Objet et Présentation

■ Sur la barre d'état, cliquez avec le bouton droit de la souris sur le bouton Modèle ou Présentation. Choisissez l'option Afficher les onglets Présentation et Objet.

Pour modifier la police affichée dans la fenêtre de commande

1 Cliquez sur le menu Outils ➤ Options. 2 Dans l'onglet Affichage de la boîte de dialogue Options, sous Eléments

de la fenêtre, cliquez sur Polices.

3 Dans la boîte de dialogue Police de la fenêtre de la ligne de commande,

sélectionnez la police, le style de police et la taille appropriés. Un exemple des sélections en cours s'affiche sous Exemple.

Paramétrage des options d'interface | 73

4 Cliquez sur Appliquer & Fermer pour enregistrer les paramètres d'options

courants dans le registre système et fermer la boîte de dialogue.

5 Cliquez sur OK pour fermer la boîte de dialogue Options.

Ligne de commande: OPTIONS

Pour verrouiller la position et la taille des barres d'outils et des fenêtres ancrables

■ Cliquez sur le menu Fenêtre ➤ Emplacement de verrouillage.

■ Cochez une ou plusieurs options ou cliquez sur Tout ➤ Verrouillé°:

■ Barres d'outils flottantes

■ Barres d'outils ancrées

■ Fenêtres flottantes

■ Fenêtres ancrées

Une icône de verrouillage dans la barre du système indique si les barres d'outils ou les fenêtres ancrables sont verrouillées. Pour les déverrouiller temporairement, maintenez la touche CTRL enfoncée.

Ligne de commande: LOCKUI Menu contextuel: Cliquez sur l'icône de verrouillage dans la barre du système

avec le bouton droit de la souris. Cochez une ou plusieurs options ou cliquez sur Tout ➤ Verrouillé.

Pour ancrer une fenêtre ancrable

1 Cliquez avec le bouton droit de la souris sur la barre de titre d'une palette

ou d'une fenêtre flottante. Cliquez sur Autoriser ancrage.

2 Cliquez avec le bouton droit de la souris sur la barre de titre de la palette

ou de la fenêtre. Cliquez sur Ancrage à droite ou Ancrage à gauche.

Pour faire flotter une fenêtre ancrée

Effectuez l'une des opérations suivantes :

■ Si la fenêtre ancrée est ouverte, faites glisser sa barre de titre en dehors de la base de l'onglet d'ancrage.

■ Cliquez deux fois sur l'onglet d'ancrage.

74 | Chapitre 5 Personnalisation de l'environnement de dessin

■ Cliquez sur la barre de titre de la fenêtre avec le bouton droit de la souris. Désactivez la case Autoriser l'ancrage.

La fenêtre se détache du côté de la zone de dessin.

Pour changer l'aspect de la base de l'onglet d'ancrage

Effectuez l'une des opérations suivantes :

1 Pour représenter les fenêtres ancrées sous la forme d'une icône, cliquez

avec le bouton droit de la souris sur la base de l'onglet d'ancrage. Cliquez sur Icônes uniquement.

2 Pour afficher à la fois une icône et un texte pour les fenêtres ancrées,

cliquez avec le bouton droit de la souris sur la base de l'onglet d'ancrage. Cliquez sur Icônes et texte.

Pour ancrer une fenêtre ou une palette

1 Cliquez avec le bouton droit de la souris sur la barre de titre de la fenêtre

ou de la palette. Vérifiez que l'option Autoriser l'ancrage est activée.

2 Faites glisser la fenêtre ou la palette vers une zone d'ancrage à gauche ou

à droite de la zone de dessin.

3 Lorsque le contour de la fenêtre s'affiche dans la zone d'ancrage, relâchez

le bouton.

REMARQUE Pour placer une barre d'outils dans une zone d'ancrage sans l'ancrer, maintenez la touche CTRL enfoncée pendant que vous faites glisser la barre d'outils.

Pour désactiver l'ancrage d'une fenêtre ou d'une palette

Utilisez l'une des méthodes suivantes :

■ Cliquez deux fois sur les barres doubles sur la partie latérale ou supérieure de la fenêtre.

■ Placez le curseur sur les barres doubles sur la partie latérale ou supérieure de la fenêtre, maintenez enfoncé le bouton gauche de votre périphérique de pointage et faites glisser la fenêtre en dehors de son emplacement d'ancrage.

Paramétrage des options d'interface | 75

Pour activer ou désactiver le masquage automatique d'une fenêtre ou d'une palette flottante

Effectuez l'une des opérations suivantes :

■ Cliquez avec le bouton droit de la souris sur la barre de titre de la fenêtre ou de la palette flottante. Cliquez sur Masquer automatiquement.

■ Sur la barre de titre d'une fenêtre ou d'une palette flottante, cliquez sur le bouton Masquer automatiquement.

Si l'option Masquer automatiquement est activée, les fenêtres flottantes s'ouvrent et se ferment lorsque vous placez le curseur à leur niveau. Lorsque cette option est désactivée, toute la fenêtre reste ouverte en permanence.

REMARQUE Cette procédure s'applique à la palette d'outils, à DesignCenter, à la palette Propriétés et à diverses autres palettes.

Pour modifier l'apparence des transitions de vue

1 Sur la ligne de commande, entrez optionstvc. 2 Dans la boîte de dialogue Transitions de vue, cochez une ou plusieurs

des cases suivantes :

■ Activer l'animation pour le panoramique & le zoom. Effectue une transition de vue continue lors du panoramique et du zoom.

■ Activer l'animation lors de la rotation de la vue. Effectue une transition de vue continue lors de la modification de l'angle de vue.

■ Activer l'animation pendant les scripts. Effectue une transition de vue continue lors de l'exécution d'un script.

3 Définissez la vitesse de transition en déplaçant le curseur. 4 Pour conserver les performances, définissez les vues par seconde

minimum pour l'affichage des transitions de vue continues. Si une transition de vue continue ne peut pas maintenir cette vitesse, le programme a recours à une transition instantanée.

5 Cliquez sur OK.

76 | Chapitre 5 Personnalisation de l'environnement de dessin

Création d'espaces de travail organisés par tâche

Les espaces de travail correspondent à des ensembles de menus, de barres d'outils et de palettes qui sont regroupés et organisés de manière à vous permettre de travailler dans un environnement de dessin personnalisé, selon les différentes tâches que vous devez accomplir.

Lorsque vous utilisez un espace de travail, seuls sont affichés les menus, les barres d'outils et les palettes en rapport avec une tâche. Par ailleurs, plusieurs espaces de travail affichent automatiquement un tableau de bord. Il s'agit d'une palette spéciale comportant des panneaux de configuration spécifiques à une tâche.

Pour plus d'informations sur l'utilisation du tableau de bord, voir Tableau de bord.

Vous pouvez passer facilement d'un espace de travail à un autre. Les espaces de travail organisés par tâche suivants sont déjà définis dans le produit :

■ Modélisation 3D

■ AutoCAD classique

Par exemple, lorsque vous créez des modèles 3D, vous pouvez utiliser l'espace de travail Modélisation 3D, lequel contient uniquement des menus, des palettes et des barres d'outils en rapport avec la modélisation 3D. Les éléments d'interface dont vous n'avez pas besoin pour la modélisation 3D sont masqués, ce qui optimise la zone de l'écran disponible pour votre travail.

Lorsque vous modifiez l'affichage de votre dessin (en déplaçant, masquant ou affichant un groupe de palettes ou de barres d'outils) et que vous souhaitez conserver les paramètres d'affichage pour une prochaine utilisation, vous pouvez enregistrer les paramètres courants dans un espace de travail.

Changement d'espace de travail

Vous pouvez passer de l'un à l'autre dès que vous le souhaitez.

Création d'espaces de travail organisés par tâche | 77

Création ou modification d'un espace de travail

Vous pouvez créer vos propres espaces de travail et modifier les espaces de travail par défaut. Pour créer ou changer un espace de travail, procédez de l'une des manières suivantes :

■ Affichez, masquez ou réorganisez vos barres d'outils et vos fenêtres, puis enregistrez l'espace de travail courant depuis la barre d'outils Espaces de travail ou le menu Fenêtre, ou encore à l'aide de la commande ESPTRAVAIL.

■ Pour procéder à des changements plus profonds, ouvrez la boîte de dialogue Personnaliser l'interface utilisateur afin de configurer l'environnement de l'espace de travail.

Vous pouvez déterminer l'ordre d'affichage des espaces de travail que vous avez enregistrés, ainsi que d'autres options, dans la boîte de dialogue Paramètres de l'espace de travail.

Sélection d'un modèle d'espace de travail

Vous pouvez vous entraîner avec l'espace de travail d'exemple fourni avec le produit. Cet espace de travail prédéfini vous montre comment utiliser un espace de travail pour rationaliser vos tâches.

Cet exemple d'espace de travail se trouve à l'emplacement suivant :

C:\Documents and Settings\<nom d'utilisateur>\Application Data\Autodesk\AutoCAD 2007\R17.0\<langue du produit>\Support\acadSampleWorkspaces.CUI

Pour utiliser l'espace de travail d'exemple, vous devez commencer par le transférer vers votre fichier de personnalisation principal (CUI). Pour en apprendre plus sur le transfert d'un espace de travail, reportez-vous à la section Migration et transfert de personnalisations dans le Guide de personnalisation.

Espaces de travail et profils

Les espaces de travail viennent en complément des commandes sur votre environnement de travail fournies par les profils.

Les espaces de travail contrôlent l'affichage des menus, des barres d'outils et des palettes dans la zone de dessin. Lorsque vous utilisez un espace de travail ou que vous en changez, vous modifiez l'affichage de la zone de dessin. Vous pouvez gérer vos espaces de travail depuis la boîte de dialogue Personnaliser l'interface utilisateur.

Les profils enregistrent les paramètres d'environnement, notamment la plupart des options utilisateur, les paramètres de dessin, les chemins d'accès et d'autres valeurs. Les profils sont mis à jour à chaque fois que vous modifiez une option,

78 | Chapitre 5 Personnalisation de l'environnement de dessin

un paramètre ou une autre valeur. Vous pouvez gérer vos profils dans la boîte de dialogue Options.

Pour plus d'informations sur les profils, reportez-vous à la section Enregistrement et restauration des paramètres d'interface (profils).

Pour changer d'espace de travail

1 Cliquez sur le menu Fenêtre ➤ Espaces de travail. 2 Dans la liste des espaces de travail, sélectionnez celui auquel vous

souhaitez passer.

Ligne de commande: ESPTRAVAIL

Pour changer les paramètres de l'espace de travail

1 Cliquez sur le menu Fenêtre ➤ Espaces de travail ➤ Paramètres de l'espace

de travail.

2 Dans la boîte de dialogue Paramètres de l'espace de travail, modifiez les

paramètres selon vos besoins.

3 Cliquez sur OK.

Ligne de commande: ESPTRAVAIL Ligne de commande: PARAMETRESET

Pour enregistrer un espace de travail

1 Dans la zone de dessin, organisez un environnement de dessin en

déplaçant, supprimant ou affichant les barres d'outils et les fenêtres ancrables que vous souhaitez conserver lors d'une prochaine utilisation.

2 Cliquez sur le menu Fenêtre ➤ Espaces de travail ➤ Enregistrer espace

courant sous.

3 Dans la boîte de dialogue Enregistrer l'espace de travail, entrez le nom

du nouvel espace de travail ou sélectionnez un nom dans la liste déroulante.

4 Cliquez sur Enregistrer.

Ligne de commande: ESPTRAVAIL Ligne de commande: ENREGESPTRAVAIL

Création d'espaces de travail organisés par tâche | 79

Enregistrement et restauration des paramètres d'interface (profils)

Les profils permettent de stocker des paramètres d'environnement de dessin. Vous pouvez créer des profils pour différents utilisateurs ou projets, puis partager ces profils en les important et les exportant sous forme de fichiers.

Les profils stockent les paramètres de la manière suivante :

■ Chemins d'accès aux fichiers du projet et de recherche par défaut

■ Emplacement des fichiers de gabarit

■ Dossier initial indiqué dans les boîtes de dialogue de navigation dans les

fichiers

■ Type de ligne par défaut et fichiers de motif de hachures

■ Valeurs par défaut des imprimantes

Les informations de profil sont généralement définies dans l'onglet Fichiers de la boîte de dialogue Options, stockées dans le registre système, et peuvent être exportées sous la forme d'un fichier texte (fichier ARG).

Utilisation de profils pour le partage d'ordinateurs ou des projets différents

Utilisez l'onglet Profils de la boîte de dialogue Options pour créer et enregistrer les paramètres d'environnement de dessin sous forme de profil. Si vous partagez votre station de travail avec d'autres utilisateurs ayant le même code d'accès, vous pouvez charger les options qui vous sont personnelles en activant votre profil. Vous pouvez également créer et enregistrer plusieurs profils adaptés à différents projets. Par défaut, les options courantes sont enregistrées dans un profil nommé PROFILSANS NOM. Le nom du profil courant ainsi que le nom du dessin courant sont affichés dans la boîte de dialogue Options.

Transfert de profils entre ordinateurs

Une fois un profil enregistré, vous pouvez exporter/importer le fichier ARG vers/depuis différents ordinateurs. Cela est utile pour copier, restaurer ou homogénéiser les environnements de travail organisés par projet sur un réseau.

Si vous modifiez le profil courant lors d'une session de travail et que vous souhaitez enregistrer ces changements dans un fichier ARG, vous devez exporter à nouveau le profil. Lorsque vous exportez le profil avec le nom de profil courant, le fichier ARG est mis à jour avec les nouveaux paramètres.

80 | Chapitre 5 Personnalisation de l'environnement de dessin

Pour plus d'informations sur les profils, voir la section OPTIONS de la Présentation des commandes.

Pour activer un profil

1 Cliquez sur le menu Outils ➤ Options. 2 Dans l'onglet Profils de la boîte de dialogue Options, sélectionnez le

profil que vous voulez activer.

3 Cliquez sur Définir courant. 4 Cliquez sur OK.

Ligne de commande: OPTIONS

Pour enregistrer un profil

1 Cliquez sur le menu Outils ➤ Options. 2 Dans l'onglet Profils de la boîte de dialogue Options, cliquez sur Ajouter

à la liste.

3 Dans la boîte de dialogue Ajouter un profil, entrez le nom du profil et

sa description.

4 Cliquez sur Appliquer & Fermer pour enregistrer les paramètres d'options

courants dans le registre système et fermer la boîte de dialogue.

5 Cliquez sur OK.

Ligne de commande: IONS

Pour activer un profil avant de démarrer le programme

1 Sur le bureau Windows, cliquez avec le bouton droit de la souris sur

l'icône du programme. Cliquez sur Propriétés.

2 Dans l'onglet Raccourci de la boîte de dialogue Propriétés d'AutoCAD,

sous la zone de saisie Cible, entrez /p profilcourant après le répertoire cible courant. Par exemple, pour activer le profil Utilisateur12, entrez la chaîne suivante dans la zone de saisie Cible :

"c:\Program Files\<nom de la version actuelle>\acad.exe"/p utilisateur12

3 Cliquez sur OK.

Le profil que vous venez d'indiquer est désormais le profil actif à chaque démarrage du programme.

Enregistrement et restauration des paramètres d'interface (profils) | 81

Personnalisation du démarrage

Les options de ligne de commande permettent de définir une routine de démarrage différente pour chaque projet.

Vous pouvez utiliser les options de ligne de commande pour spécifier plusieurs options au démarrage du programme. Par exemple, vous pouvez exécuter un script, démarrer avec un gabarit de dessin spécifié et afficher une vue donnée à l'ouverture d'un dessin. Les options de la ligne de commande permettent également de configurer plusieurs icônes du programme associées individuellement à des options de démarrage.

Les options de ligne de commande sont des paramètres que vous pouvez ajouter à la ligne de commande du fichier acad.exe avec une icône de raccourci Microsoft® Windows® ou la boîte de dialogue Exécuter de Windows. Vous pouvez inclure plusieurs options à l'intérieur d'une seule ligne de commande. Les options acceptées figurent dans le tableau suivant.

Nom de script/b

Nom du fichier gabarit/t

Dossier Configuration/c

nom_vue/v

application ARX ou DBX/ld

Désigne un script à exécuter après avoir démarré le programme (b représente Batch process [Traiter en différé]). Les scripts peuvent être utilisés pour configurer des paramètres de dessin dans un nouveau fichier de dessin. Un type de fichier SCR est attendu.

Crée un dessin sur la base d'un gabarit ou d'un dessin prototype. Un type de fichier DWT est attendu.

Indique le chemin d'accès au fichier de configuration matérielle que vous souhaitez utiliser. Il peut s'agir d'un répertoire ou d'un nom de fichier. Un type de fichier CFG est attendu. Si vous ne définissez pas l'option /c, une recherche est lancée dans le répertoire exécutable et la variable d'environnement ACADCFGW ou ACADCFG est utilisée pour définir le fichier de configuration et l'emplacement du répertoire.

Indique une vue particulière du dessin à afficher au démarrage.

Charge une application ARX ou DBX spécifiée. Utilisez le format suivant : <chemin>\<nomfichier>.ARX Si le chemin ou le nom de fichier contient des espaces, il doit être encadré de guillemets. Si aucune information sur le chemin n'est

82 | Chapitre 5 Personnalisation de l'environnement de dessin

AUTODESK Autocad 2007 Manuel d'utilisation [fr]
