AUTODESK Autocad 2007 Guide de mise en route [fr]

Mise en route

Marche 2006

Cet ouvrage ne peut être reproduit, même partiellement, sous quelque forme ni à quelque fin que ce soit.

AUTODESK, INC. FOURNIT CES ARTICLES EN L'ETAT SANS GARANTIE D'AUCUNE SORTE, NI EXPRESSE, NI IMPLICITE, Y COMPRIS ET SANS LIMITATIONS, LES GARANTIES IMPLICITES D'ADAPTATION COMMERCIALE ET D'APTITUDE A UNE UTILISATION PARTICULIERE.

EN AUCUN CAS, AUTODESK, INC. NE SAURAIT ETRE RESPONSABLE DES DOMMAGES PARTICULIERS, FORTUITS OU NON, DIRECTS OU INDIRECTS RESULTANT DE L'ACHAT OU L'UTILISATION DE CES ARTICLES. LA RESPONSABILITE D'AUTODESK, INC., QUELLE QUE SOIT LA FORME D'ACTION CHOISIE, NE SAURAIT DEPASSER LE PRIX D'ACHAT DES ARTICLES DECRITS DANS LE PRESENT OUVRAGE.

Autodesk, Inc. se réserve le droit de réviser et d'améliorer ses produits. Ce document décrit l’état de ce produit au moment de sa publication et ne préjuge pas des évolutions qu'il pourrait subir.

Marques d’Autodesk

Les marques suivantes sont des marques déposées d’Autodesk, Inc. aux Etats-Unis et dans d’autres pays : 3D Studio, 3D Studio MAX, 3D Studio VIZ, 3ds Max, ActiveShapes, Actrix, ADI, AEC-X, ATC, AUGI, AutoCAD, AutoCAD LT, Autodesk, Autodesk Envision, Autodesk Inventor, Autodesk Map, Autodesk MapGuide, Autodesk Streamline, Autodesk WalkThrough, Autodesk World, AutoLISP, AutoSketch, Backdraft, Bringing information down to earth, Buzzsaw, CAD Overlay, Character Studio, Cinepak, Cinepak (logo), Civil 3D, Cleaner, Combustion, Design Your World, Design Your World (logo), EditDV, Education by Design, Gmax, Heidi, HOOPS, i-drop, IntroDV, Lustre, Mechanical Desktop, ObjectARX, Powered with Autodesk Technology (logo), ProjectPoint, RadioRay, Reactor, Revit, Visual, Visual Construction, Visual Drainage, Visual Hydro, Visual Landscape, Visual Roads, Visual Survey, Visual Toolbox, Visual Tugboat, Visual LISP, Volo, WHIP! et WHIP! (logo).

Les marques suivantes sont des marques commerciales d’Autodesk, Inc. aux Etats-Unis et dans d’autres pays : AutoCAD Learning Assistance, AutoCAD Simulator, AutoCAD SQL Extension, AutoCAD SQL Interface, AutoSnap, AutoTrack, Built with ObjectARX (logo), Burn, CAiCE, Cinestream, Cleaner Central, ClearScale, Colour Warper, Content Explorer, Dancing Baby (image), DesignCenter, Design Doctor, Designer's Toolkit, DesignKids, DesignProf, DesignServer, Design Web Format, DWF, DWFit, DWG Linking, DWG TrueConvert, DWG TrueView, DXF, Extending the Design Team, GDX Driver, Gmax (logo), Gmax ready (logo), Heads-up Design, Incinerator, jobnet, LocationLogic, ObjectDBX, Plasma, PolarSnap, Productstream, RealDWG, Real-time Roto, Render Queue, Topobase, Toxik, Visual Bridge, Visual Syllabus et Wiretap.

Marques d’Autodesk Canada Co.

Les marques suivantes sont des marques déposées d’Autodesk Canada Co. aux Etats-Unis et/ou au Canada, ainsi que dans d’autres pays : Discreet, Fire, Flame, Flint, Flint RT, Frost, Glass, Inferno, MountStone, Riot, River, Smoke, Sparks, Stone, Stream, Vapour et Wire.

Les marques suivantes sont des marques commerciales d’Autodesk Canada Co. aux Etats-Unis et/ou au Canada, ainsi que dans d’autres pays : Backburner et Multi-Master Editing.

Marques de tiers

Tous les autres noms de marques, noms de produits et marques appartiennent à leurs propriétaires respectifs.

AutoCAD® 2007 et AutoCAD LT® 2007 sont conçus dans le cadre d’une licence de données provenant de DIC Color Guide® de Dainippon Ink and Chemicals, Inc. Copyright © Dainippon Ink and Chemicals, Inc. Tous droits réservés. DIC et DIC Color Guide sont des marques déposées de Dainippon Ink and Chemicals, Inc.

Macromedia® et Flash® sont des marques commerciales ou déposées d’Adobe Systems Incorporated aux Etats-Unis ou dans d’autres pays.

Il est probable que les couleurs PANTONE® qui s'affichent dans le logiciel ou dans la documentation ne répondent pas aux normes PANTONE. Consultez les publications actuelles de PANTONE sur les couleurs pour plus de précisions.

PANTONE ® et les autres marques commerciales Pantone, Inc. appartiennent à Pantone, Inc. © Pantone, Inc., 2002

Pantone, Inc. est propriétaire des données de couleurs et/ou des logiciels sous licence Autodesk, Inc. à distribuer uniquement en vue d'une utilisation avec certains logiciels d'Autodesk. Les données de couleurs et/ou les logiciels PANTONE ne doivent pas être copiés sur un autre disque ou en mémoire sauf dans le cadre de l'exécution du présent logiciel d'Autodesk.

Certains composants de ce logiciel ont été développés à partir des travaux du groupe indépendant d'experts JPEG.

12345678910

RAL DESIGN © RAL, Sankt Augustin, 2002

RAL CLASSIC © RAL, Sankt Augustin, 2002

La représentation des couleurs RAL s'effectue avec l'approbation de RAL Deutsches Institut für Gütesicherung und Kennzeichnung e.V. (Institut allemand RAL pour l'assurance qualité et la certification), D-53757 Sankt Augustin.

Aide et manuel imprimé conçus à l’aide d’Idiom WorldServer™.

Publié par :

Autodesk, Inc.

111 McInnis Parkway San Rafael,

CA 94903 Etats-Unis.

Table des matières

Passage du papier à la CAO . . . . . . . . . . . . . 1

Dessin à l'échelle . . . . . . . . . . . . . . . . . . . 3

Présentation du dessin . . . . . . . . . . . . . . . . . 5

Organisation des informations de dessin . . . . . . . . . . . 7

Etablissement de normes de CAO . . . . . . . . . . . . . 9

Création de dessins avec efficacité . . . . . . . . . . . . 11

Création de dessins avec précision . . . . . . . . . . . . 13

Affichage du dessin . . . . . . . . . . . . . . . . . 15

Création de symboles normalisés . . . . . . . . . . . . 17

Création de cotes et de texte . . . . . . . . . . . . . . 19

Modification du dessin . . . . . . . . . . . . . . . . 21

Chapitre 1 Introduction . . . . . . . . . . . . . . . . . 23

Pourquoi utiliser ce guide ? . . . . . . . . . . . . . . 24

Préparation aux exercices . . . . . . . . . . . . . . . 24

Informations supplémentaires . . . . . . . . . . . . . 24

Accès aux rubriques connexes dans le système d'aide . . . . 25

Exercice : utilisation du système d'aide . . . . . . . . . 25

Utilisation de l'aide rapide de la palette d'infos . . . . . . . . 29

Navigation dans le contenu de la palette d'infos . . . . . . 29

Définition des paramètres d'affichage de la palette d'infos . . . 30

Chapitre 2 Utilisation des commandes. . . . . . . . . . . . . 33

Utilisation de la souris . . . . . . . . . . . . . . . . 34

Désactivation d'une commande . . . . . . . . . . . . . 34

Lancement d'une commande . . . . . . . . . . . . . . 34

Lancement de commandes à l'aide des menus . . . . . . 35

Lancement de commandes sur la ligne de commande . . . . 36

Spécification d'une option de commande . . . . . . . . 36

Utilisation de l'invite dynamique. . . . . . . . . . . 37

Annulation et rétablissement de commandes. . . . . . . . . 39

Chapitre 3 Modification des vues . . . . . . . . . . . . . . 41

Réalisation d'un zoom pour agrandir une vue . . . . . . . . 42

Zoom par déplacement du curseur . . . . . . . . . . 42

Zoom sur une zone spécifiée . . . . . . . . . . . . 42

Zoom pour afficher l'ensemble du dessin . . . . . . . . 42

Réalisation d'un panoramique pour repositionner une vue . . . . . 43

Panoramique par déplacement du curseur . . . . . . . . 43

Exercice : réalisation de zooms et de panoramiques . . . . . 43

Chapitre 4 Configuration du dessin . . . . . . . . . . . . . . 47

Création d'un dessin . . . . . . . . . . . . . . . . . 48

Planification de l'échelle et des unités de dessin . . . . . . . . 50

Choix des unités de dessin . . . . . . . . . . . . . 50

Définition du format des unités de dessin . . . . . . . . 50

Assimilation des modèles et des présentations . . . . . . . . . 52

Utilisation de calques pour organiser les dessins . . . . . . . . 54

Attribution de calques. . . . . . . . . . . . . . . 54

Gestion des calques . . . . . . . . . . . . . . . 55

Exercice : inspection d'un dessin . . . . . . . . . . . . . 56

Chapitre 5 Dessin d'objets . . . . . . . . . . . . . . . . . 59

Présentation des propriétés des objets . . . . . . . . . . . 60

Modes de définition des propriétés des objets . . . . . . . 60

Utilisation de la palette Propriétés . . . . . . . . . . . 61

Utilisation des barres d'outils Propriétés et Calques . . . . . 61

Exercice : modification des propriétés des objets . . . . . . 62

Utilisation des types de ligne . . . . . . . . . . . . 64

Mise à l'échelle des types de ligne . . . . . . . . . . . 65

Affectation d'épaisseurs de ligne . . . . . . . . . . . 66

Création de lignes . . . . . . . . . . . . . . . . . . 67

Création de lignes parallèles . . . . . . . . . . . . . 67

Création de polylignes et de polygones . . . . . . . . . 67

Création de polylignes . . . . . . . . . . . . . . 68

Création de cercles et d'arcs . . . . . . . . . . . . . . . 70

Création de cercles . . . . . . . . . . . . . . . . 70

Création d'arcs . . . . . . . . . . . . . . . . . 70

Chapitre 6 Dessin de précision . . . . . . . . . . . . . . . . 73

Définition des valeurs de la grille et de la résolution . . . . . . . 74

Définition de l'espacement de l'accrochage et de la grille. . . . 74

Définition des limites de la grille . . . . . . . . . . . 75

Utilisation de coordonnées pour dessiner . . . . . . . . . . 76

Utilisation des coordonnées cartésiennes et polaires . . . . . 76

Utilisation de coordonnées cartésiennes absolues pour dessiner . . . 76

Utilisation de coordonnées cartésiennes relatives pour dessiner . . . 77

Accrochage à des points précis sur les objets . . . . . . . . . 78

Utilisation d'accrochages aux objets uniques . . . . . . . 78

Définition des modes d'accrochage aux objets actifs . . . . . 79

Description des modes d'accrochage aux objets . . . . . . . . 80

vi | Table des matières

Spécification d'angles et de distances . . . . . . . . . . . 81

Utilisation du repérage polaire . . . . . . . . . . . 81

Spécification de distances . . . . . . . . . . . . . 81

Spécification d'un angle. . . . . . . . . . . . . . 82

Exercice : utilisation d'outils de précision pour dessiner. . . . 82

Chapitre 7 Réalisation de modifications . . . . . . . . . . . . 87

Sélection des objets à modifier . . . . . . . . . . . . . 88

Méthodes de sélection des objets . . . . . . . . . . . 88

Spécification d'une zone de sélection . . . . . . . . . 88

Effacement, prolongement et ajustement des objets. . . . . . . 89

Effacement d'objets . . . . . . . . . . . . . . . 89

Prolongement d'objets . . . . . . . . . . . . . . 90

Ajustement d'objets . . . . . . . . . . . . . . . 90

Duplication des objets . . . . . . . . . . . . . . . . 92

Copie d'objets . . . . . . . . . . . . . . . . . 92

Décalage d'objets . . . . . . . . . . . . . . . . 93

Copie miroir d'objets . . . . . . . . . . . . . . 94

Déplacement et rotation des objets . . . . . . . . . . . . 95

Déplacement d'objets . . . . . . . . . . . . . . 95

Rotation d'objets . . . . . . . . . . . . . . . . 95

Création de raccords. . . . . . . . . . . . . . . . . 96

Exercice : modification d'objets à l'aide de techniques de

précision . . . . . . . . . . . . . . 97

Exercice : création d'un nouveau dessin à l'aide de techniques

de précision . . . . . . . . . . . . . 103

Copie de propriétés . . . . . . . . . . . . . . . 110

Utilisation des aides à l'édition . . . . . . . . . . . . . 111

Edition à l'aide de poignées . . . . . . . . . . . . 111

Création de nuages de révision . . . . . . . . . . . 112

Analyse des dessins . . . . . . . . . . . . . . . . . 113

Chapitre 8 Ajout de symboles et de hachures . . . . . . . . . . 117

Présentation des blocs . . . . . . . . . . . . . . . . 118

Avantages des blocs . . . . . . . . . . . . . . . 118

Diverses sources de blocs . . . . . . . . . . . . . 118

Insertion de blocs . . . . . . . . . . . . . . . . . 119

Exercice : ajout de blocs . . . . . . . . . . . . . . 119

Présentation des hachures . . . . . . . . . . . . . . . 121

Utilisation de motifs de hachures standard. . . . . . . . 121

Hachures associatives . . . . . . . . . . . . . . 121

Insertion de hachures ou de remplissages . . . . . . . . . . 121

Définition des contours de hachures. . . . . . . . . . 122

Exercice : ajout de hachures à un dessin . . . . . . . . 122

Table des matières | vii

Chapitre 9 Ajout de texte à un dessin . . . . . . . . . . . . 125

Création et modification du texte . . . . . . . . . . . . .126

Utilisation de styles de texte . . . . . . . . . . . . . .128

Définition et modification de styles de texte . . . . . . .128

Définition de la taille du texte en fonction de l'échelle de la fenêtre

de présentation . . . . . . . . . . . . . .129

Définition de la taille du texte dans l'espace objet . . . . . .129

Chapitre 10 Ajout de cotes . . . . . . . . . . . . . . . . 133

Présentation des cotes . . . . . . . . . . . . . . . .134

Eléments d'une cote . . . . . . . . . . . . . . .134

Cotes associatives et lignes de repère . . . . . . . . . .134

Création de cotes . . . . . . . . . . . . . . . . . .135

Exercice : création de cotes . . . . . . . . . . . . .135

Utilisation des options de cotation . . . . . . . . . . . .138

Création de marques centrales et d'axes . . . . . . . . .138

Création de lignes de repère avec annotation . . . . . . .139

Création et modification de styles de cote . . . . . . . . . .140

Modification des cotes . . . . . . . . . . . . . . . .142

Chapitre 11 Création de présentations et de tracés . . . . . . . . 147

Utilisation des présentations . . . . . . . . . . . . . .148

Création d'une nouvelle présentation . . . . . . . . . .148

Utilisation des fenêtres de présentation . . . . . . . . .149

Création et modification de fenêtres de présentation . . . . .149

Exercice : utilisation des fenêtres de présentation . . . . . .149

Sélection et configuration des traceurs . . . . . . . . . . .151

Ajout d'une configuration de traceur . . . . . . . . . .151

Modification d'une configuration de traceur . . . . . . .152

Utilisation de styles de tracé pour remplacer des propriétés . . .152

Traçage à partir d'une présentation . . . . . . . . . . . .153

Mises en page . . . . . . . . . . . . . . . . .153

Exercice : traçage d'un dessin . . . . . . . . . . . .154

Glossaire . . . . . . . . . . . . . . . . . . 161

Index . . . . . . . . . . . . . . . . . . . 171

viii | Table des matières

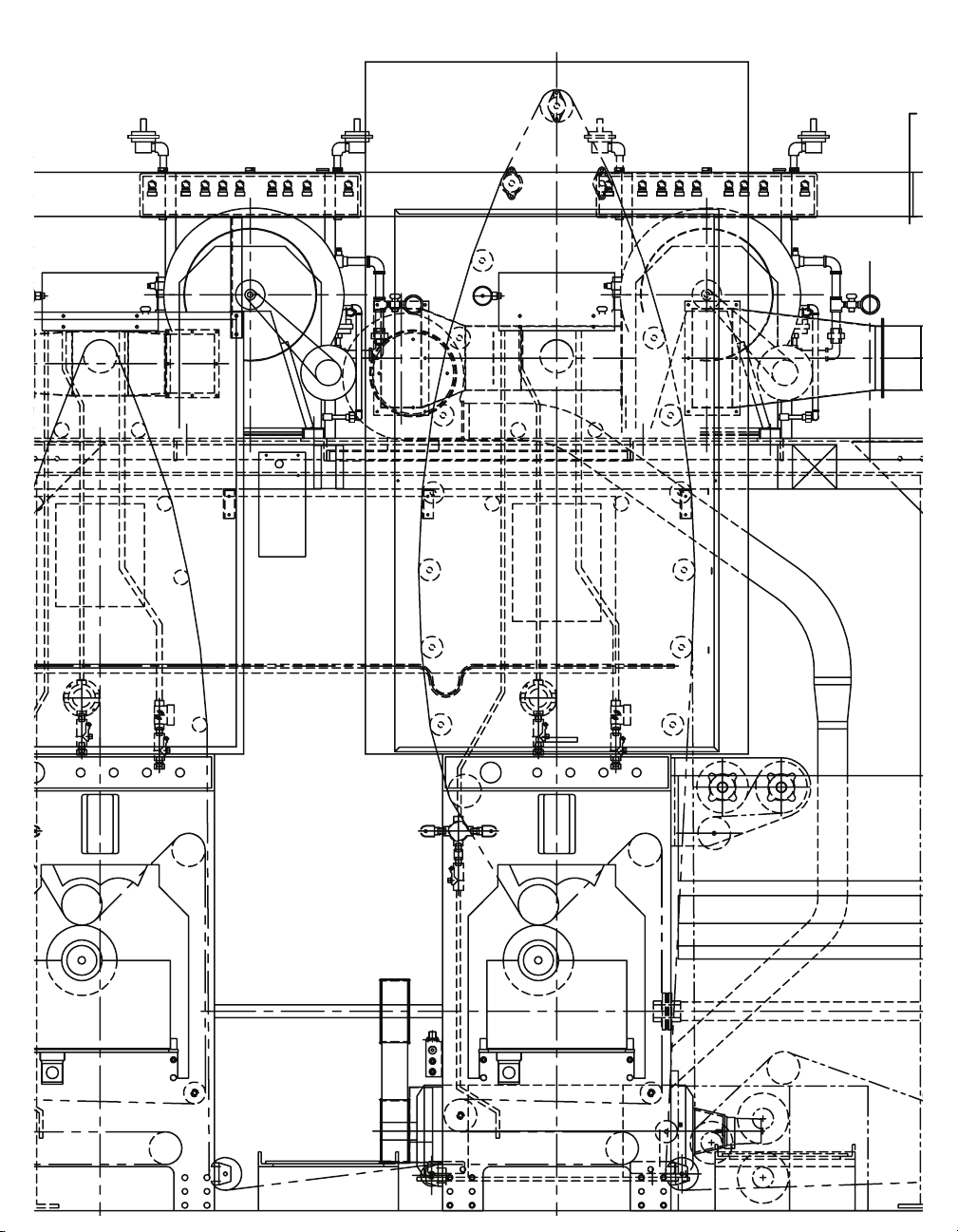

Passage du papier à la CAO

5







5

 $





6$(



3$*)

5



5

5

;



5

5()







127(

















 

5

;

127(



;







6/276

 $



6+$)7'(7$,/



127(



;





5;

6(('(7$,/%



5

;

127(



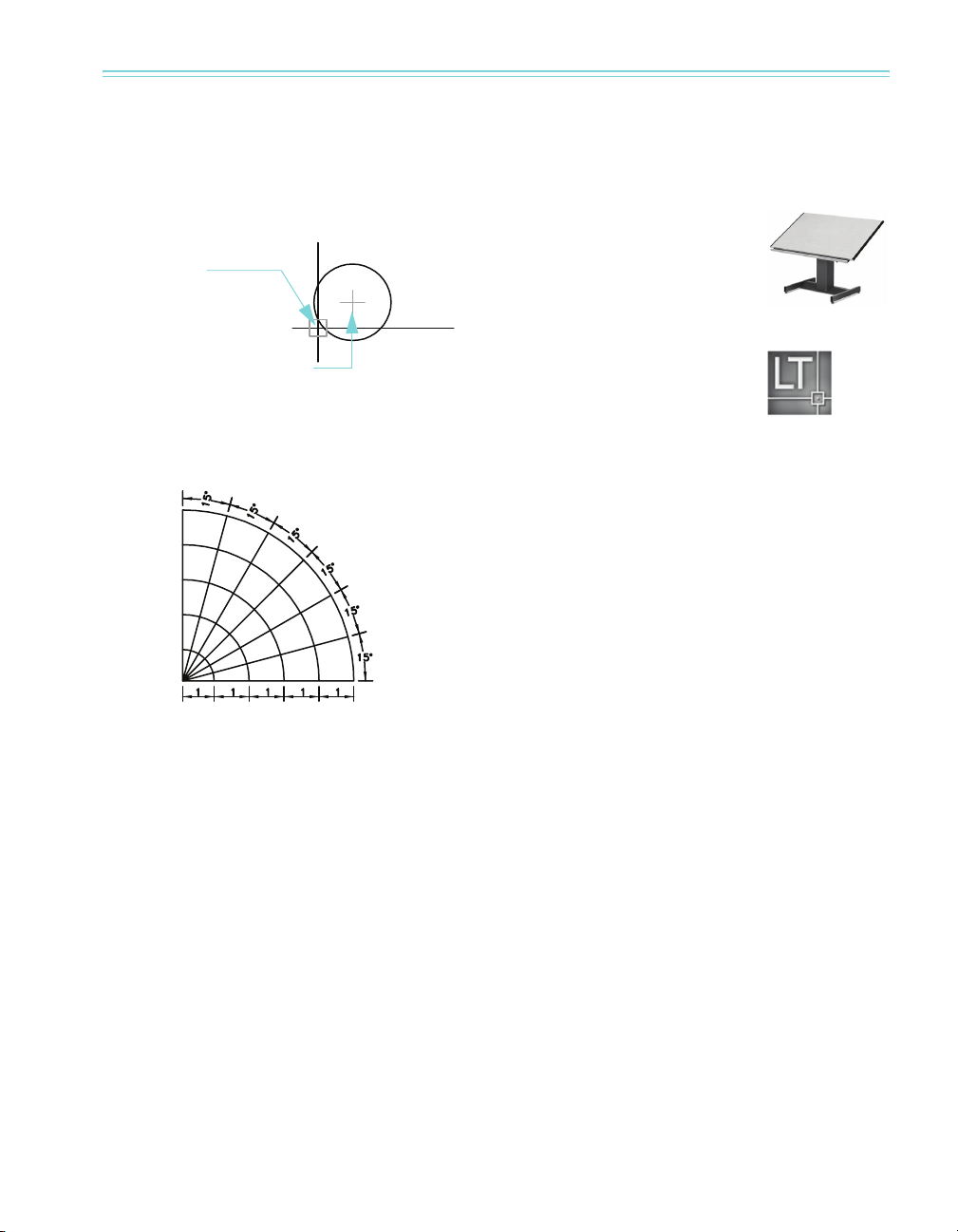

Dessin à l'échelle

L'échelle de dessin est un élément dont vous tenez compte pour la présentation de vos dessins. Vous n'établissez pas l'échelle de la même façon en CAO qu'en dessin manuel.

En dessin manuel, vous devez











;

6$(



3$*)

5;





5

Vous dessinez l'objet à l'échelle 1:1 dans les unités choisies.

;







5





5

déterminer l'échelle d'une vue avant de commencer à dessiner. Cette échelle compare la taille de l'objet réel à celle du modèle dessiné sur le papier.

Dans AutoCAD et AutoCAD LT, vous décidez d'abord quelles unités de mesure vous allez utiliser, puis vous dessinez votre modèle à l'échelle 1:1.

Par exemple, quand vous dessinez une pièce de moteur, la longueur d'une unité peut

;

correspondre à un millimètre ou à un pouce. Lorsque vous dessinez une carte, une unité peut équivaloir à un kilomètre ou à un mille.

Dans ce dessin d'un chariot mécanique, la longueur d'une unité correspond à un millimètre. Les vues de la pièce ont été mises à l'échelle ultérieurement pour créer la présentation du dessin imprimé.

5

5

5

5

5()

Pour la présentation et le traçage du dessin, vous pouvez spécifier n'importe quelle échelle.

Dessin à l'échelle | 3

352326('(/(9$7,21$$>6287+@

; ;

&

%

<

==

<

352326('*5281')/2253/$1

$

&

Présentation du dessin

En dessin manuel, la présentation est contrainte par la taille de feuille utilisée. En CAO, vous n'êtes limité ni à une présentation particulière ni à un format de feuille spécifique.

Lorsque vous dessinez manuellement, vous choisissez d'abord une feuille sur laquelle sont généralement préimprimés une bordure et un cartouche. Vous déterminez ensuite l'emplacement des vues — plans, élévations, sections, et détails. Après quoi, vous pouvez commencer à dessiner.

Avec AutoCAD et AutoCAD LT, vous commencez par dessiner votre conception ou modèle dans

Vous créez votre conception de base, ou modèle, dans une zone de dessin que l'on appelle l'espace objet.

un environnement de travail que l'on appelle l'espace objet. Vous créez ensuite une présentation pour ce modèle dans un environnement que l'on appelle l'espace papier.

Une présentation représente une feuille de dessin. Elle contient typiquement une bordure, un cartouche, des cotes, des notes générales et une ou plusieurs vues du modèle affichées dans des fenêtres de présentation. Les fenêtres de présentation sont des zones, similaires à des écrans, dans lesquelles vous pouvez voir votre modèle. Dans ces fenêtres, vous mettez vos vues à l'échelle avec la commande de zoom avant ou arrière.

Une fois que vous êtes prêt à imprimer, vous pouvez organiser différentes vues de votre modèle dans une présentation.

Dans ce dessin d'un cottage, les fenêtres de présentation affichent des vues en plan et en élévation du modèle.

Présentation du dessin | 5

Organisation des informations de dessin

En dessin manuel comme en CAO, il vous faut un moyen d'organiser le contenu de votre dessin — de séparer, de trier et de modifier des données de dessin spécifiques.

En dessin manuel, vous pouvez répartir les informations sur différents transparents que vous superposez. Par exemple, un plan de bâtiment peut être constitué de transparents distincts pour ses composants structuraux, ses composants électriques et ses composants de plomberie.

Dans AutoCAD et AutoCAD LT, les calques sont l'équivalent des superpositions. Comme avec les superpositions, vous pouvez afficher, modifier et imprimer un calque particulier ou plusieurs calques conjointement.

Vous pouvez nommer vos calques pour identifier facilement leur contenu et les verrouiller de façon à ce qu'ils ne puissent pas être modifiés. L'affectation aux calques de réglages, tels qu'une

Désactivez des calques pour masque certains détails complexes lorsque vous travaillez.

couleur, un type de ligne ou une épaisseur de ligne, vous aide à vous conformer aux normes applicables.

Vous pouvez également utiliser les calques pour organiser vos objets de dessin en vue de leur traçage. L'attribution d'un style de tracé à un calque permet de faire en sorte que tous les objets dessinés sur ce calque soient tracés d'une manière similaire.

Activez tous les calques lorsque vous souhaitez voir l'ensemble des composants.

Ce dessin de presse utilise des calques pour définir différents types de ligne et différentes couleurs.

Organisation des informations de dessin | 7

Etablissement de normes de CAO

Que vous travailliez au sein d'une équipe ou de manière individuelle, le développement de normes s'impose comme une obligation pour une communication efficace.

Le dessin manuel exige une très grande méticulosité dans la réalisation notamment des types de ligne, des épaisseurs de ligne, du texte ou encore des cotes. Des normes doivent être établies dès le début et être appliquées partout de manière uniforme.

Avec AutoCAD et AutoCAD LT, vous vous conformez aux normes industrielles ou d'entreprise applicables en créant des styles que vous appliquez dès que nécessaire.

Vous pouvez créer des styles pour uniformiser le texte, les cotes et les types de ligne. Un style de texte, par exemple, établit des caractéristiques de police et de format, telles qu'une hauteur, une largeur et une inclinaison.

Vous pouvez enregistrer des styles, des calques, des présentations, des informations de cartouche et de bordure ainsi que certains réglages de commande dans des fichiers de gabarit de dessin. L'utilisation de gabarits de dessin vous aide à commencer rapidement de nouveaux dessins conformes aux normes applicables.

Des styles de cote, de texte et de type de ligne peuvent être définis dans un dessin gabarit et utilisés pour la création de nouveaux dessins.

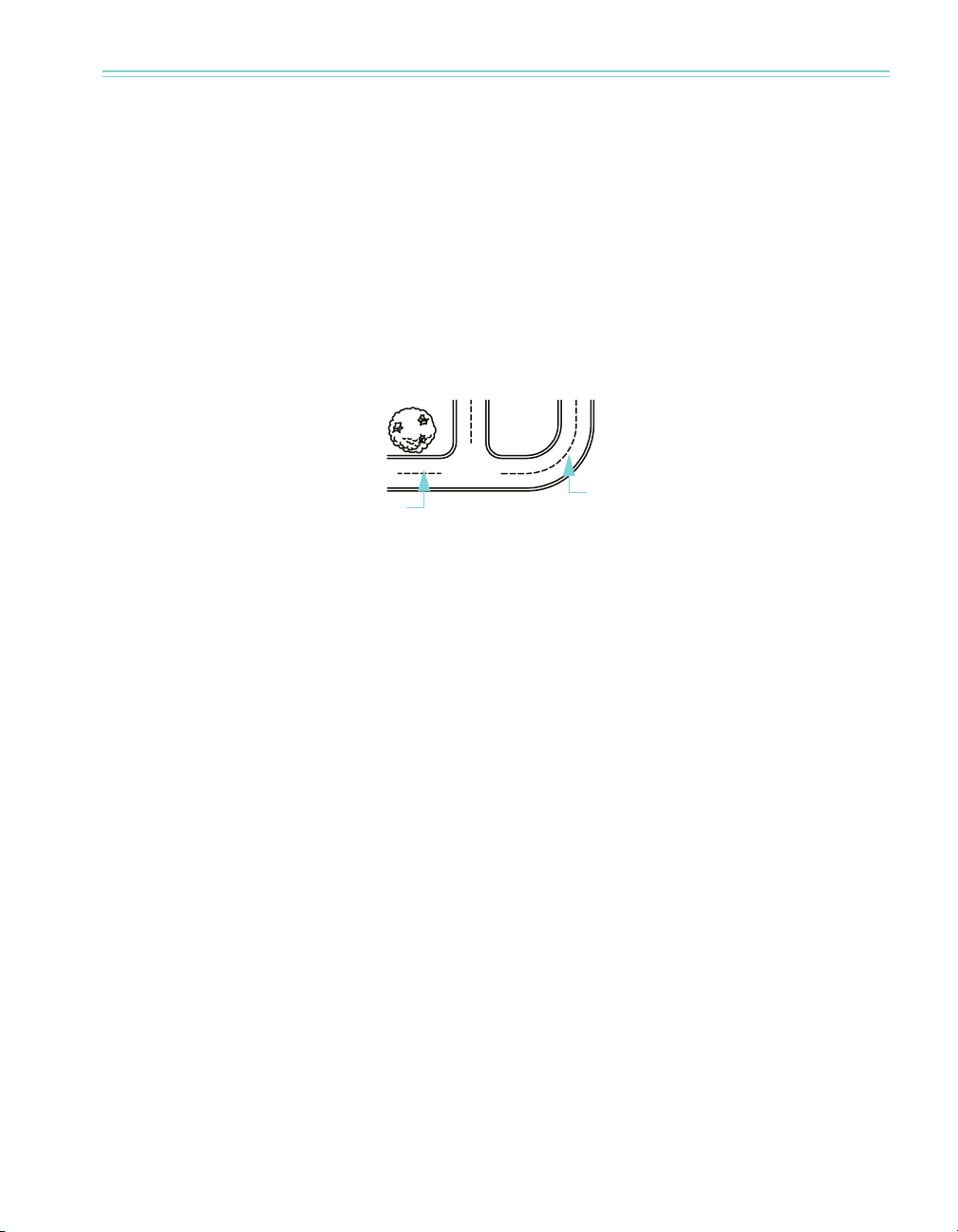

Ce dessin d'un plan de chaussée utilise des styles pour respecter des normes de dessin applicables au texte, aux cotes et aux types de lignes.

Etablissement de normes de CAO | 9

Création de dessins avec efficacité

Dessiner sans trop d'efforts et réviser plus rapidement : c'est pour ces deux raisons principales que vous utilisez la CAO. Vous disposez d'un éventail complet d'outils de dessin et d'édition qui vous aident à éliminer les tâches répétitives et dévoreuses de temps.

En dessin manuel, vous utilisez divers outils de dessin dont des crayons, des échelles, des compas, des règles à parallèles, des gabarits ou encore des gommes. Les tâches de dessin et d'édition répétitives doivent être réalisées manuellement.

Dans AutoCAD et AutoCAD LT, vous

Vous gagnez du temps en ne dessinant que la moitié de votre objet et en utilisant la commande de copie miroir pour créer l'autre moitié.

disposez d'un large choix d'outils de dessin qui créent des lignes, des cercles, des courbes splines et bien d'autres choses encore.

Vous pouvez facilement déplacer, copier, décaler, faire pivoter et refléter des objets. Vous pouvez également copier des objets d'un dessin ouvert vers un autre.

Dans ce dessin de chariot, les commandes de copie et de copie miroir ont été utilisées pour créer les éléments répétés et symétriques. La commande de décalage a également permis de dessiner les lignes parallèles plus efficacement.

Création de dessins avec efficacité | 11

Création de dessins avec précision

Les dessins industriels et architecturaux exigent un haut niveau de précision. Avec la CAO, vous dessinez plus précisément que vous ne le faites manuellement.

Avec l'accrochage aux objets, quand vous placez votre curseur ici…

vous pouvez vous accrocher automatiquement au centre.

La fonction de repérage polaire affiche des repères visuels à différents angles spécifiques et permet d'accrocher le curseur à un angle.

En dessin manuel, vous devez faire preuve de beaucoup d'application pour que la taille et l'alignement de vos objets soient corrects. Les objets dessinés à l'échelle doivent être vérifiés et cotés manuellement.

Avec AutoCAD et AutoCAD LT, vous pouvez utiliser différentes méthodes pour obtenir des cotes exactes.

La méthode la plus simple consiste à localiser des points en s'accrochant à un intervalle sur une grille rectangulaire.

Vous avez aussi la possibilité de spécifier des coordonnées exactes. Vous pouvez ainsi définir un point en entrant des valeurs X et Y ou une distance et un angle par rapport à un autre point.

Grâce aux fonctions d'accrochage aux objets, vous pouvez vous accrocher à des points sur des objets existants, tels qu'une extrémité d'arc, le milieu d'une ligne ou encore le centre d'un cercle.

Avec le repérage polaire, vous pouvez vous accrocher à des angles précédemment définis et spécifier des distances le long de ces angles.

Dans ce dessin d'une station de pompage, des fonctions d'accrochage aux objets ont été utilisées pour relier parfaitement diverses lignes. Le repérage polaire a par ailleurs été utilisé pour le dessin de certaines lignes aux angles requis.

Création de dessins avec précision | 13

Affichage du dessin

La puissance de la CAO vous offre la possibilité de visualiser rapidement différentes parties de votre conception à différents facteurs d'agrandissement.

Vous pouvez effectuer un zoom arrière pour afficher une partie plus importante de votre conception ou un zoom avant pour visualiser les détails d'une zone spécifique.

En dessin manuel, la taille et la résolution de votre dessin sont fixes.

Dans AutoCAD et AutoCAD LT, vous pouvez modifier la taille et la résolution de votre dessin à votre convenance.

Pour travailler sur des détails, vous pouvez agrandir la conception affichée en effectuant un zoom avant. Vous utilisez la commande de zoom arrière pour obtenir une vision plus globale de votre dessin. Pour visualiser une autre partie de votre dessin, vous effectuez un panoramique sans modifier le facteur de zoom.

Le zoom et le panoramique vous permettent de vous placer dans les meilleures conditions de travail possibles. Un avantage d'une valeur inestimable lorsque l'on travaille sur des dessins de taille importante et très détaillés, tels que ce plan de station thermale.

La commande de panoramique vous permet de visualiser une autre zone de votre conception.

Affichage du dessin | 15

*5

*:



*5

*:

*5

8:

*5

35

*:

35

*5

35

*5

Création de symboles normalisés

Le dessin manuel utilise depuis longtemps des symboles pour représenter des objets réels d'une manière simplifiée. L'une des plus grandes forces de la CAO réside dans sa capacité à créer et à réutiliser des symboles normalisés.

En dessin manuel, vous pouvez utiliser un gabarit de symbole ou des autocollants imprimés pour répéter un symbole paysager, architectural, mécanique ou électrique dans votre dessin. Cette méthode limite cependant les variations possibles d'un symbole.

Avec AutoCAD et AutoCAD LT, vous gagnez du temps en insérant des copies de symboles existants partout où vous le souhaitez dans votre dessin, à n'importe quel angle de rotation et à n'importe quelle échelle.

DesignCenter facilite l'accès à des bibliothèques (ensembles) de blocs que vous pouvez faire glisser dans votre dessin ou sur une palette d'outils. Vous pouvez prévisualiser les blocs des bibliothèques disponibles sur votre ordinateur, sur votre réseau d'entreprise, ou sur un site Web.

Lorsque vous avez besoin de créer un symbole personnalisé, vous combinez plusieurs objets au sein d'un seul et même objet appelé bloc. Vous pouvez ensuite insérer ce bloc autant de fois que nécessaires dans n'importe quel dessin en utilisant DesignCenter.

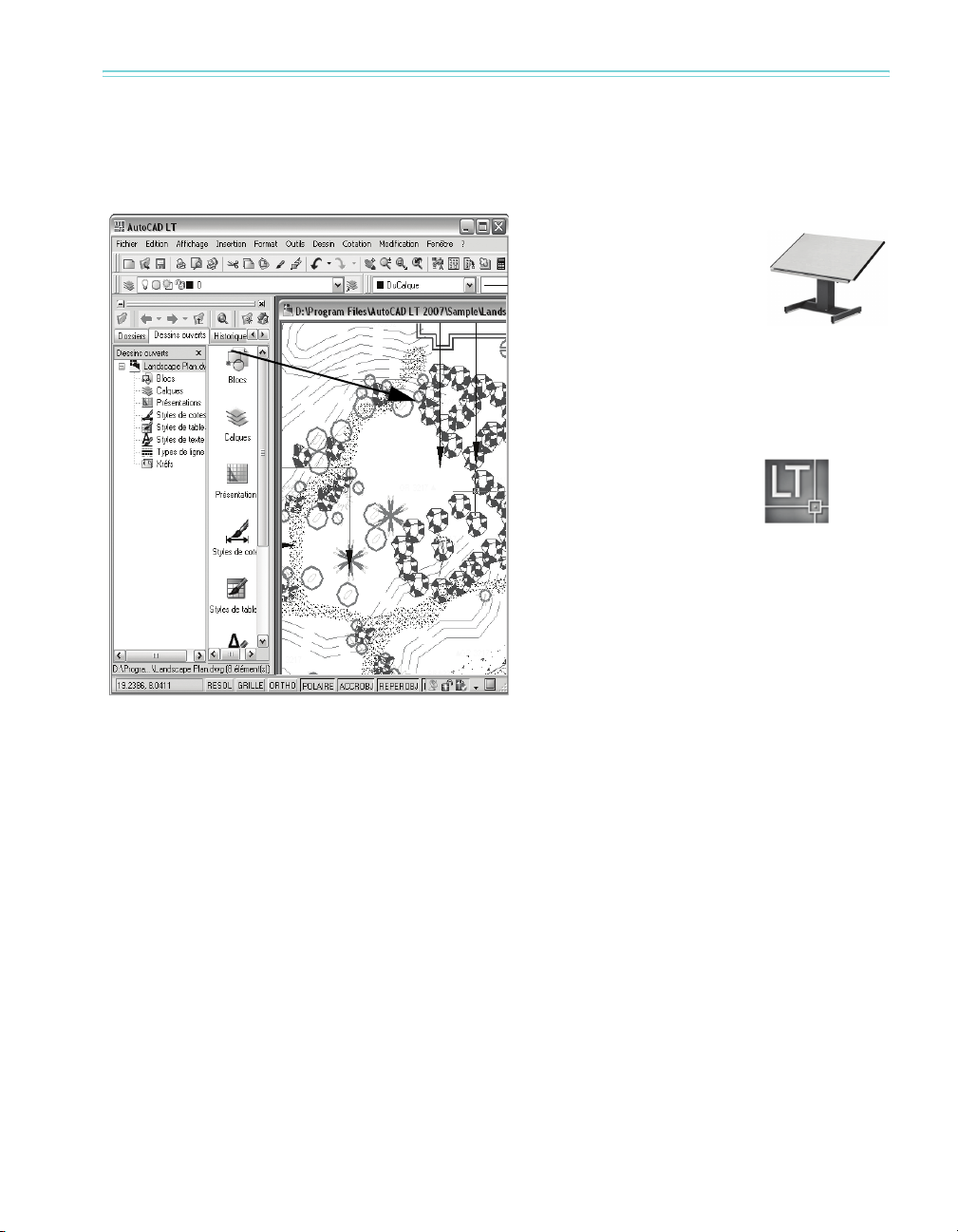

Ce plan d'aménagement paysager en milieu résidentiel utilise un grand nombre de symboles paysagers normalisés.

Création de symboles normalisés | 17

Création de cotes et de texte

La création de cotes précises et de textes conformes et lisibles est une tâche particulièrement laborieuse en dessin manuel. La CAO offre différents moyens d'accélérer cette tâche.

En dessin manuel, lorsque vous redimensionnez une partie quelconque de votre dessin, vous devez effacer puis redessiner les cotes. Un changement de texte a souvent des répercussions sur

Lorsque les cotes sont associatives, leur taille et leur valeur sont automatiquement mises à jour en cas d'étirement ou de mise à l'échelle de l'objet coté.

l'ensemble du dessin.

Avec AutoCAD et AutoCAD LT, vous créez des cotes associatives et le texte associé dans la présentation de l'espace papier.

Les cotes associatives sont liées au modèle sousjacent. Toute modification apportée au modèle met automatiquement à jour les valeurs de cote.

Différents types de cotes standard existent ; vous pouvez notamment créer des cotes linéaires, radiales, superposées, de ligne de base ou encore angulaires, pour ne citer que quelques-unes des possibilités offertes.

Vous pouvez créer des lignes de repère possédant un texte associé. Lorsque vous déplacez le texte, la ligne de repère est automatiquement ajustée en conséquence.

Vous pouvez facilement modifier le contenu, la police, la taille, l'espacement et l'orientation du texte des cotes et des notes.

Dans ce dessin détaillé d'une gouttière, le texte, les lignes de repère et les cotes décrivent le matériel requis.

Création de cotes et de texte | 19

Modification du dessin

Tout projet de dessin comporte des phases de correction. Sur papier comme en CAO, le dessinateur est nécessairement amené à modifier son travail.

Sur papier, vous apportez manuellement des corrections à votre dessin en effaçant et en redessinant.

La CAO élimine les fastidieuses opérations de modification manuelle en fournissant un large éventail d'outils d'édition. Lorsque vous devez reproduire entièrement ou partiellement un objet, vous n'avez pas à le redessiner. Lorsque vous souhaitez supprimer un objet, vous pouvez l'effacer en quelques clics de souris. Et lorsque vous faites une erreur, vous pouvez rapidement annuler vos actions.

Une fois que vous avez dessiné un objet, vous n'avez plus jamais à le redessiner par la suite. Vous pouvez modifier les objets existants par copie miroir, rotation, mise à l'échelle, étirement ou encore ajustement, pour ne citer que quelques exemples des traitements applicables. Vous pouvez également, à tout moment, modifier les propriétés d'un objet, telles que son type de ligne, son épaisseur de ligne, sa couleur ou son calque, par exemple.

Après avoir dessiné un objet, vous pouvez facilement le copier, ce qui vous évite d'avoir à le recréer.

Ces dessins avant-après montrent quelques modifications types apportées à une élévation de maison. La fonction de nuage de révision est utilisée pour identifier les zones de modification.

Modification du dessin | 21

Introduction

Pourquoi utiliser ce guide ?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Préparation aux exercices. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Informations supplémentaires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Accès aux rubriques connexes dans le système d'aide . . . . . . . . . . . . . . . . . . . . . . . . 25

Exercice : utilisation du système d'aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Utilisation de l'aide rapide de la palette d'infos . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Navigation dans le contenu de la palette d'infos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Définition des paramètres d'affichage de la palette d'infos . . . . . . . . . . . . . . . . . . . . . 30

Pourquoi utiliser ce guide ?

Ce guide de Mise en route présente les fonctions les plus fréquemment utilisées d'AutoCAD et d'AutoCAD LT. Utilisez-le pour vous familiariser avec les fonctionnalités de base du logiciel de manière à être rapidement opérationnel.

Grâce à l'ensemble de fonctionnalités très complet mis à votre disposition, vous pouvez souvent procéder de plusieurs manières pour réaliser une tâche. Ce guide vous précise :

■ Tout ce que vous devez savoir pour démarrer

■ La méthode d'utilisation recommandée de chacune des fonctionnalités présentées

Une fois que vous connaîtrez mieux les différentes fonctionnalités, vous trouverez naturellement les manières les plus efficaces de travailler suivant le type de tâche que vous effectuez.

Préparation aux exercices

Les exercices de ce guide prennent pour hypothèse que vous utilisez les paramètres par défaut s'agissant de l'affichage et du comportement du logiciel. Si ces paramètres ont été personnalisés, vous pourriez avoir besoin d'aide.

En outre, AutoCAD démarre sur une interface de conception 3D. Pour afficher l'interface nécessaire aux exercices du guide, effectuez ce qui suit :

■ Démarrez AutoCAD et cliquez sur le menu Outils ➤ Espaces de travail ➤ AutoCAD classique

REMARQUE

ce guide indique AutoCAD LT. En ce qui concerne les explications et les exercices du guide de il n'existe aucune différence entre AutoCAD et AutoCAD LT. Les fonctionnalités présentées sont identiques.

La barre de titre de toutes les captures d'écran et des boîtes de dialogue présentées dans

Mise en route

Informations supplémentaires

Diverses autres ressources sont à votre disposition lorsque vous avez besoin d'informations complémentaires. Depuis le menu d'aide (?), vous avez accès aux ressources suivantes :

■ Aide fournit des procédures, des informations conceptuelles et des descriptions de commande.

Pour afficher des informations d'aide, vous pouvez aussi appuyer sur F1 depuis la ligne de commande, une boîte de dialogue ou une invite affichée par une commande.

■ Palette d'infos affiche automatiquement les procédures qui concernent la commande active.

■ Atelier des nouvelles fonctionnalités présente les nouvelles fonctionnalités du produit.

■ Ressources supplémentaires fournit plusieurs options permettant d'obtenir de l'aide

supplémentaire à partir du Web.

REMARQUE L'Aide-mémoire disponible à la fin de ce guide constitue un support graphique convivial

sur l'interface, les barres d'outils, les touches de raccourci, les variables système, les alias de commande et les opérations de base du produit, telles que la sélection des objets.

24 | Chapitre 1 Introduction

Accès aux rubriques connexes dans le système d'aide

Des mots-clés apparaissent au bas de la plupart des rubriques de ce guide de Mise en route. L'information suivante, par exemple, vous signale que vous pouvez accéder aux informations conceptuelles, aux procédures et aux descriptions de commandes et de variables système relatives à la commande PRESENTATION en entrant présentation dans l'onglet Index de la fenêtre d'aide.

PRESENTATION

Mise en pratique : localisation d'une rubrique d'aide à l'aide d'un mot-clé

■ Démarrez AutoCAD ou AutoCAD LT et appuyez sur la touche F1. Suivez ensuite les étapes

stipulées dans l'illustration.

4 Cliquez pour afficher des informations

conceptuelles relatives à la rubrique sélectionnée

1 Cliquez sur

l'onglet Index

2 Entrez un

mot-clé

3 Cliquez

deux fois pour afficher une rubrique

5 Cliquez pour lister les

procédures relatives à la rubrique sélectionnée

6 Cliquez pour lister

les commandes relatives à la rubrique sélectionnée

Exercice : utilisation du système d'aide

Dans cet exercice, vous allez utiliser le système d'aide pour trouver des informations sur la façon de commencer un dessin avec un fichier de gabarit et sur la façon de créer une présentation.

REMARQUE Il est important d'apprendre à utiliser efficacement le système d'aide. Le système d'aide

peut répondre à bon nombre de vos questions et vous éviter ainsi des frustrations inutiles.

1 Démarrez AutoCAD ou AutoCAD LT, puis appuyez sur F1 pour afficher la fenêtre d'aide. 2 Dans le volet gauche de la fenêtre d'aide, cliquez sur l'onglet Sommaire au besoin pour afficher

le sommaire. Puis cliquez sur le signe plus (+) associé au noeud Manuel d'utilisation.

La liste des chapitres du Manuel d'utilisation s'affiche.

Informations supplémentaires | 25

3 Dans le volet gauche, cliquez directement sur le titre Création, organisation et enregistrement d'un

dessin. Le volet droit de la fenêtre d'aide affiche des liens vers diverses rubriques et décrit chacune

d'entre elles.

4 Dans le volet droit, cliquez sur Nouveau dessin. Puis cliquez sur Utilisation d'un fichier gabarit pour

créer un dessin.

Vous avez navigué jusqu'à une rubrique de destination dans le système d'aide. Notez que, dans le volet gauche, le sommaire affiche l'arborescence de rubriques pour permettre une navigation aisée.

5 Cliquez sur l'onglet Procédures. Puis cliquez sur la première procédure de la liste. Cliquez sur

l'onglet Procédures pour afficher à nouveau la liste.

6 Cliquez sur l'onglet Commandes. L'onglet Commandes liste toutes les commandes et variables

système en rapport avec cette rubrique.

Si vous cliquez sur un lien affiché dans cet onglet, la Présentation des commandes est ouverte dans l'aide, et vous accédez à des informations détaillées sur le sujet sélectionné.

7 Cliquez ensuite sur l'onglet Rechercher dans le volet gauche.

26 | Chapitre 1 Introduction

Vous allez à présent rechercher les rubriques qui contiennent le mot présentation.

8 Tapez le mot présentation et appuyez sur ENTREE.

Plusieurs rubriques contenant le mot présentation sont affichées. Pour obtenir les meilleurs résultats, entrez un groupe de mots ou une courte phrase. Un moteur linguistique en langage naturel analyse ce que vous entrez afin de déterminer les rubriques les plus appropriées du système d'aide. Si les informations que vous recherchez ne se trouvent pas dans les premières rubriques, reformulez votre question.

Remarque Dans certaines langues, le système d'aide utilise le moteur de recherche de Microsoft

qui localise à la place les mots clés et les expressions exactes. Vous pouvez cliquer sur l'en-tête de colonne Titre pour trier les rubriques par ordre alphabétique. Cliquez ensuite sur l'en-tête de colonne Emplacement pour trier la liste de rubriques par livre : Présentation des commandes, Guide de personnalisation, Manuel d'utilisation, etc.

9 Faites défiler la liste pour trouver la rubrique du Manuel d'utilisation intitulée Utilisation d'un

onglet de présentation. Puis cliquez ou cliquez deux fois sur la rubrique.

La rubrique est affichée. Mais comment savoir où l'on se trouve dans le sommaire ? Comment afficher une rubrique connexe ?

10 Dans le volet gauche, cliquez sur l'onglet Sommaire. Si nécessaire, cliquez sur l'onglet Concepts

dans le volet droit.

La rubrique courante est affichée en surbrillance dans l'arborescence du sommaire. Utilisez cette méthode pour trouver facilement des rubriques connexes.

Remarque Si le sommaire ne s'ouvre pas automatiquement sur la rubrique courante, cliquez sur

l'onglet Concepts dans le volet droit.

Informations supplémentaires | 27

11 Dans le volet gauche, cliquez avec le bouton droit de la souris sur n'importe quelle rubrique, puis

choisissez Fermer tout.

Utilisez cette méthode pour réduire le sommaire lorsque trop de sous-rubriques sont affichées.

12 Fermez la fenêtre d'aide.

Pour plus d'informations, lisez la rubrique Utilisation efficace du système d'aide. Dans l'onglet Sommaire du système d'aide, cliquez sur Manuel d'utilisation ➤ Recherche d'informations ➤ Utilisation efficace du système d'aide.

28 | Chapitre 1 Introduction

Utilisation de l'aide rapide de la palette d'infos

L'aide rapide de la palette d'infos permet d'accéder facilement aux procédures du système d'aide. Dans la plupart des cas, elle affiche une liste de procédures relatives à la commande en cours d'utilisation. Vous pouvez cliquer sur une procédure pour l'afficher dans la palette.

Cliquez pour empêcher

Affichez les informations de référence

Choisissez une procédure

Les indications fournies par l'aide rapide sont en général suffisantes pour vous permettre d'exécuter des tâches dont vous n'avez pas l'habitude ou que vous effectuez rarement.

Les informations d'aide rapide sont normalement mises à jour dès que vous lancez une nouvelle commande ; cependant, si vous souhaitez geler les informations affichées de manière à ce qu'elles ne soient pas actualisées par un changement de commande, vous pouvez verrouiller la palette d'infos.

que les informations actuellement affichées ne changent

Barre de titre

Cliquez avec le bouton droit de la souris dans la palette ou sur la barre de titre pour afficher le menu contextuel

Navigation dans le contenu de la palette d'infos

Vous pouvez cliquer avec le bouton droit de la souris dans la palette d'infos pour afficher un menu contextuel offrant des commandes de navigation. Utilisez ces commandes pour afficher la précédente rubrique d'aide visualisée ou repasser à la suivante ou encore pour revenir à la page d'accueil de la palette d'infos, comme vous le feriez dans un navigateur Web. Vous pouvez cliquer sur la bannière de titre située en haut de la palette d'infos pour afficher la liste de toutes les commandes et variables système du produit.

Utilisation de l'aide rapide de la palette d'infos | 29

Définition des paramètres d'affichage de la palette d'infos

Vous pouvez accéder aux options et aux paramètres de la palette d'infos à partir du menu contextuel qui s'affiche lorsque vous cliquez avec le bouton droit de la souris dans la barre de titre de la palette d'infos. Ces paramètres comprennent :

■ Ancrage à gauche, Ancrage à droite. Attacher la palette d'infos à gauche ou à droite de la zone de

dessin. Placez le curseur sur la palette d'infos pour l'afficher ou la masquer. L'option Autoriser l'ancrage doit être cochée.

■ Masquer automatiquement. Affiche ou masque automatiquement la palette d'infos lorsque vous

placez le curseur sur sa barre de titre.

■ Transparence. Modifiez la transparence de la palette d'infos pour visualiser les objets qui se

trouvent au-dessous.

REMARQUE La barre de titre peut apparaître du côté gauche ou du côté droit de la palette, selon

l'endroit où vous la faites glisser.

Commandes de base

Action Menu Barre d'outils

Accès au système d'aide ? ➤ Aide Standard

Utilisation de l'Atelier des nouvelles fonctionnalités

Recherche de ressources de formation ? ➤ Ressources supplémentaires ➤

Utilisation de l'aide rapide de la palette d'infos

Impression d'une procédure d'aide rapide

Verrouillage d'une procédure d'aide rapide

Système d'aide

? ➤ Atelier des nouvelles fonctionnalités

Ressources de formation en ligne

? ➤ Palette d'infos

Cliquez avec le bouton droit de la souris pour faire apparaître un menu contextuel

AIDE, AIDACTIVE

Révision et rappels

1 Quel est l'intérêt des onglets disponibles dans le volet droit de la fenêtre d'aide ? 2 Dans le volet gauche de la fenêtre d'aide, quand devez-vous utiliser l'onglet Sommaire plutôt que

l'onglet Index ?

3 A partir de quel menu pouvez-vous obtenir des informations sur les nouvelles fonctionnalités ?

30 | Chapitre 1 Introduction

Barre de menus Permet

d'accéder à toutes les commandes par les menus.

Barre d'outils Dessin

Contient des boutons qui permettent de créer des objets.

Barre d'état Indique des valeurs de coordonnée s et l'état des aides au dessin.

Barre d'outils Standard Contient des boutons permettant de réaliser des opérations standard.

Barre d'outils Calques Permet d'afficher et de configurer les paramètres des calques.

Zone de dessin Zone de la fenêtre de l'application dans laquelle vous créez et modifiez vos dessins.

Onglets Objet et Présentation Fournissent deux environnements de travail.

Fenêtre de commande

Affiche les commandes en cours, des options et l'historique des commandes.

Barre d'outils Styles Permet d'afficher et de configurer les paramètres du texte.

Barre d'outils Propriétés Permet

d'afficher et de modifier les propriétés de couleur, de type de ligne, d'épaisseur de ligne et de style de tracé.

Fenêtre Palettes d'outils Permet de faire

glisser des blocs et hachures fréquemment utilisés dans des dessins.

DesignCenter Permet de rechercher des contenus de dessin et de les placer dans des dessins et sur des palettes d'outils.

Utilisation des commandes

Utilisation de la souris. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Désactivation d'une commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Lancement d'une commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Lancement de commandes à l'aide des menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Lancement de commandes sur la ligne de commande . . . . . . . . . . . . . . . . . . . . . . . . 36

Spécification d'une option de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Utilisation de l'invite dynamique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Annulation et rétablissement de commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Utilisation de la souris

La plupart des utilisateurs se servent d'une souris comme périphérique de pointage. Sur une souris à deux boutons, le bouton gauche est généralement le bouton de sélection, utilisé pour spécifier des points ou sélectionner des objets dans la zone de dessin. Avec le bouton droit, vous pouvez afficher un menu contextuel contenant diverses commandes et options applicables. Le menu contextuel affiché varie selon l'endroit où est placé le curseur au moment de son activation.

Spécification de points ou sélection d'objets

REMARQUE Pour voir quelles options sont disponibles dans une situation quelconque, cliquez avec

le bouton droit de la souris pour afficher le menu contextuel correspondant.

Une souris à roulette est une souris à deux boutons entre lesquels se trouve une roulette. Vous pouvez faire tourner cette roulette ou appuyer dessus pour effectuer rapidement des zooms et des panoramiques sur votre dessin. L'utilisation d'une souris à roulette est fortement recommandée.

Affichage d'un menu contextuel

Rotation pour effectuer un zoom, pression pour effectuer un panoramique

Désactivation d'une commande

Si, par accident, vous cliquez dans l'écran, affichez un menu contextuel ou lancez une commande, vous pouvez toujours désactiver cette action en appuyant sur la touche ECHAP de votre clavier.

Mise en pratique : désactivation d'une sélection

■ Cliquez dans la zone de dessin et déplacez la souris. Vous avez basculé vers un mode de choix des

objets. Appuyez sur ECHAP pour désactiver ce mode.

Lancement d'une commande

Vous pouvez lancer une commande à l'aide d'un menu, d'une barre d'outils, d'une palette ou de la ligne de commande. Grâce à la grande souplesse d'AutoCAD et d'AutoCAD LT, vous pouvez travailler de la manière qui vous convient le mieux.

Vous pouvez choisir des commandes dans différents types de menu :

■ Les menus déroulants sont disponibles dans la barre de menus située en haut de la fenêtre de

l'application. Toutes les commandes utilisées dans les exercices de ce guide sont accessibles à partir de ces menus.

34 | Chapitre 2 Utilisation des commandes

■ Le menu d'accrochage aux objets s'affiche lorsque vous maintenez la touche MAJ enfoncée et que

vous cliquez avec le bouton droit de la souris. Les commandes d'accrochage aux objets facilitent le dessin de précision en accrochant le curseur à un élément sur un objet, tel que l'extrémité d'une ligne ou le centre d'un cercle.

■ Les menus contextuels s'affichent lorsque vous cliquez avec le bouton droit de la souris. Le menu

affiché diffère selon l'endroit où vous cliquez avec le bouton droit, à savoir sur un objet, dans la zone de dessin, sur une barre d'outils, dans une boîte de dialogue, une palette ou dans une fenêtre.

Lancement de commandes à l'aide des menus

Les barres d'outils contiennent des boutons permettant de lancer des commandes. Lorsque vous déplacez le périphérique de pointage au-dessus d'un bouton, une info-bulle affiche son nom.

Ancrage, redimensionnement et désancrage des barres d'outils

Une barre d'outils ancrée se fixe sur n'importe quel bord de la zone de dessin.

■ Pour rendre flottante une barre d'outils ancrée, cliquez sur sa poignée de déplacement, puis faites-la

glisser jusqu'à l'emplacement de votre choix dans la zone de dessin.

■ Pour redimensionner une barre d'outils flottante, faites glisser l'un de ses bords.

■ Pour ancrer une barre d'outils flottante, cliquez sur sa barre de titre, puis faites-la glisser jusqu'à

un bord de la zone de dessin. Appuyez sur la touche CTRL pour empêcher l'ancrage.

Poignée de déplacement

Masquage, affichage et verrouillage des barres d'outils

■ Vous pouvez afficher ou masquer des barres d'outils en cliquant avec le bouton droit de la souris

sur n'importe quelle barre d'outils et en choisissant, dans le menu contextuel, celles que vous voulez afficher ou masquer.

■ Vous pouvez verrouiller les barres d'outils en place en affichant le même menu contextuel et en

choisissant l'une des options de verrouillage disponibles en bas du menu.

Mise en pratique : redimensionnement et positionnement de la barre d'outils Dessin

Dans cet exercice, vous allez vous entraîner à déplacer, à redimensionner et à ancrer la barre d'outils Dessin.

REMARQUE Lorsque l'on vous demande de faire glisser un élément, cliquez sur l'élément avec le

bouton gauche en le maintenant enfoncé, déplacez le curseur, puis relâchez le bouton de la souris.

1 Pour faire de la place, fermez toutes les palettes ouvertes dans la zone de dessin en cliquant sur

le [ x ] de leur barre de titre.

2 Faites glisser la poignée de déplacement de la barre d'outils Dessin, située du côté gauche de la

fenêtre d'application, jusqu'au centre de la zone de dessin.

3 Déplacez le curseur jusqu'en bas de la barre d'outils Dessin, de manière à le transformer en

curseur à double flèche.

4 Faites glisser le bord inférieur de la barre d'outils Dessin pour modifier sa forme. 5 Cliquez sur le [x] situé dans le coin supérieur droit de la barre d'outils Dessin pour la fermer.

Vous pouvez facilement afficher à nouveau la barre d'outils Dessin ou n'importe quelle autre barre d'outils.

Lancement d'une commande | 35

6 Cliquez avec le bouton droit de la souris sur n'importe quelle barre d'outils pour afficher un menu

contextuel contenant la liste des barres d'outils disponibles. Dans le menu contextuel, choisissez Dessin pour afficher à nouveau la barre d'outils Dessin.

7 Faites glisser la barre de titre de la barre d'outils Dessin jusqu'au bord gauche de la fenêtre

d'application. Quand le contour de la barre d'outils change de forme, relâchez le bouton gauche de la souris pour ancrer la barre d'outils.

REMARQUE

d'outils reste visible pour vous permettre de la ramener dans l'écran. Si vous faites glisser une barre d'outils derrière la barre des tâches de Microsoft Windows en bas de votre écran, vous devez alors activer l'option de masquage automatique de la barre des tâches dans ses propriétés pour récupérer la barre d'outils.

Si vous déplacez une barre d'outils au-delà du bord de l'écran, un ruban attaché à la barre

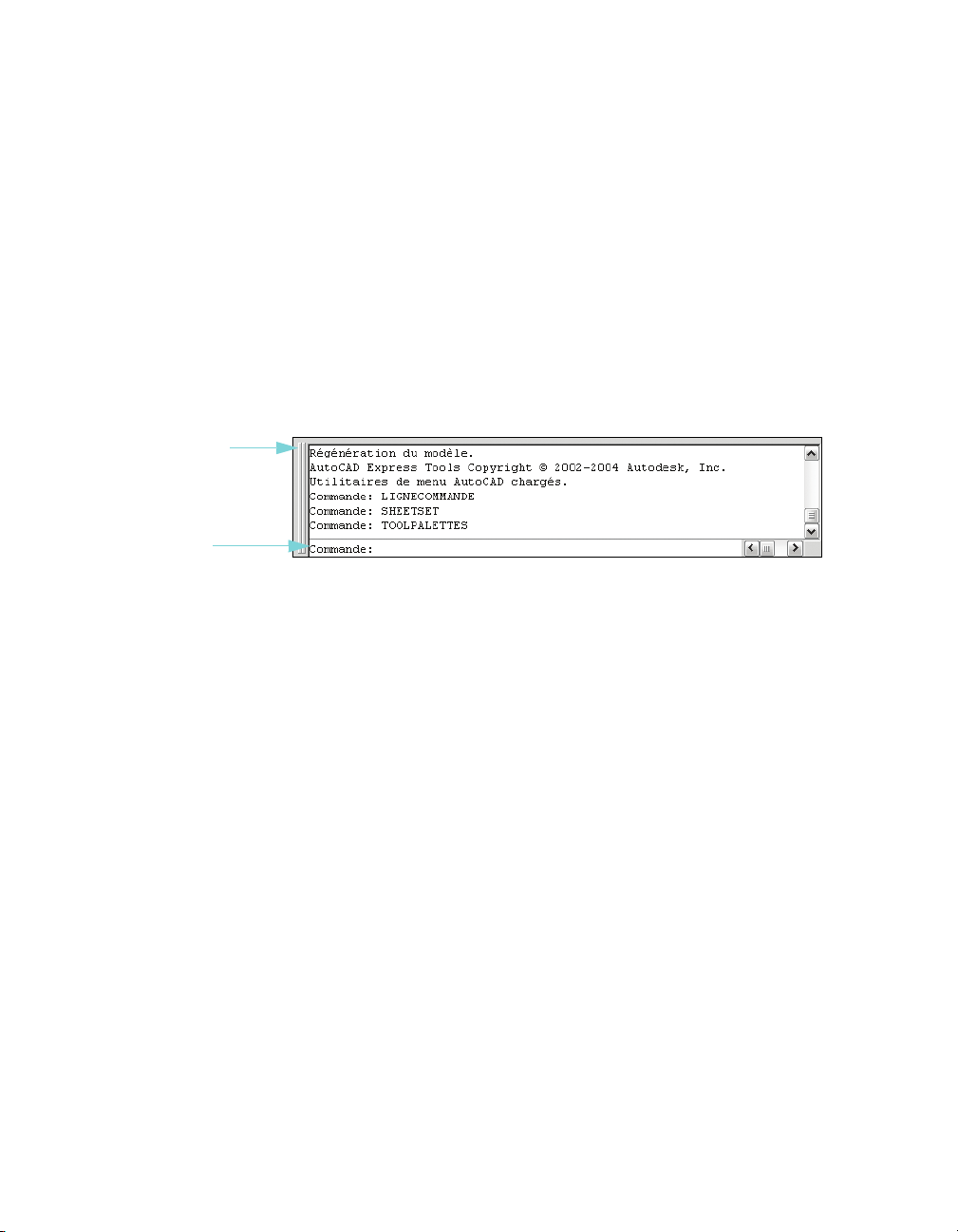

Lancement de commandes sur la ligne de commande

Vous pouvez lancer des commandes en les tapant sur la ligne de commande disponible dans la fenêtre de commande au lieu d'utiliser les barres d'outils ou les menus. En outre, certaines commandes doivent

être élaborées sur la ligne de commande, indépendamment de leur mode de lancement.

fenêtre de commande

ligne de commande

Certaines commandes possèdent un nom abrégé ou alias de commande. Par exemple, vous pouvez entrer c comme alias de CERCLE. Reportez-vous à l'Aide-mémoire disponible à la fin de ce guide pour plus d'informations.

Après avoir tapé la commande sur la ligne de commande, appuyez sur ENTREE ou ESPACE pour exécuter la commande. Vous pouvez également répéter la commande précédente en appuyant sur ENTREE ou sur ESPACE.

REMARQUE Dans ce guide et dans le système d'aide, lorsque l'on vous invite à entrer quelque chose,

tapez la valeur en gras sur la ligne de commande, puis appuyer sur la touche ENTREE.

Spécification d'une option de commande

Lorsque vous lancez une commande, vous visualisez souvent un jeu d'options sur la ligne de commande. Par exemple, si vous entrez la commande CERCLE, l'invite suivante apparaît sur la ligne de commande :

Spécifiez le centre du cercle ou [3P/2P/Ttr (tangente tangente rayon)] :

L'option par défaut, “Spécifiez le centre du cercle”, est affichée avant le texte entre crochets. Les autres options disponibles apparaissent entre les crochets.

■ Pour accepter l'option par défaut, entrez des valeurs de coordonnées ou cliquez sur un centre dans

la zone de dessin à l'aide du périphérique de pointage.

■

Pour choisir une option différente, entrez les caractères qui apparaissent en majuscules dans le nom de l'option. Par exemple, vous devez taper 2P et appuyer sur ENTREE pour choisir l'option Deux points.

36 | Chapitre 2 Utilisation des commandes

Utilisation de l'invite dynamique

Outre l'invite de la ligne de commande, vous disposez d'une invite similaire, que l'on appelle l'invite dynamique, à côté du curseur.

Grâce à cette invite dynamique, vous pouvez garder les yeux sur votre travail et vous n'avez pas à regarder vers le bas pour observer la ligne de commande.

Pour afficher les options de commande disponibles dans l'invite dynamique, appuyez sur la FLECHE BAS de votre clavier, puis choisissez une option dans le menu.

Mise en pratique : utilisation d'un menu pour dessiner une ligne

1 Sur la barre de menus, choisissez Dessin, puis Ligne.

Les opérations de ce type sont abrégées dans la suite de ce guide sous la forme suivante : Choisissez Dessin ➤ Ligne.

2 En réponse à l'invite Spécifiez le premier point, cliquez n'importe où dans la zone de dessin pour

définir la position d'un point.

L'invite change : Spécifiez le point suivant ou [annUler].

3 En réponse à l'invite Spécifiez le point suivant ou [annUler], cliquez à un autre endroit quelconque

dans la zone de dessin pour spécifier l'extrémité du segment de ligne.

Créez un second segment de ligne en cliquant de nouveau pour définir l'emplacement d'un autre point.

L'invite Spécifiez le point suivant ou [annUler] réapparaît pour vous permettre de dessiner d'autres segments jusqu'à ce que vous mettiez fin à la commande LIGNE.

5 Appuyez sur ENTREE pour mettre fin à la commande LIGNE.

Les deux segments de ligne que vous avez créés partagent une extrémité, mais constituent des objets distincts.

6 Choisissez Modification ➤ Effacer, puis cliquez sur chaque ligne. Appuyez ensuite sur ENTREE

pour exécuter la commande d'effacement.

Mise en pratique : utilisation d'un bouton de barre d'outils pour dessiner une ligne

Sur la

barre d'outils

De ssin, situ é e du côté g a uche de l a f enêtre d' a pplicati o n, choisis sez le bou t on Ligne.

2 Dessinez deux segments de ligne.

Lancement d'une commande | 37

3 Sur la barre d'outils Modification, située du côté droit de la fenêtre d'application, choisissez le

bouton Effacer.

4 Cliquez sur chacune des lignes, puis appuyez sur ENTREE pour les effacer.

Mise en pratique : utilisation de la ligne de commande pour dessiner une ligne

1 Sur la ligne de commande, tapez ligne ou la lettre L. Appuyez sur ENTREE. 2 Cliquez n'importe où dans la zone de dessin pour définir la position d'un point. 3 En réponse à l'invite Spécifiez le point suivant ou [annUler], cliquez à un autre endroit

quelconque dans la zone de dessin pour spécifier l'extrémité du segment de ligne.

4 En réponse à l'invite Spécifiez le point suivant ou [annUler], cliquez à un autre endroit

quelconque dans la zone de dessin pour spécifier l'extrémité du segment de ligne.

5 Tapez u et appuyez sur ENTREE pour annuler le dernier segment de ligne, puis cliquez à un autre

endroit pour spécifier l'extrémité.

6 Puis tapez c (Clore) et appuyez sur ENTREE pour ajouter un troisième segment de ligne relié au

point initial et terminer la commande.

Mise en pratique : utilisation de la ligne de commande pour dessiner un cercle

1 Sur la ligne de commande, entrez cercle ou la lettre c (tapez c et appuyez sur ENTREE). 2 En réponse à l'invite Spécifiez le centre du cercle, cliquez n'importe où dans la zone de dessin

pour définir la position d'un point.

3 En réponse à l'invite Spécifiez le rayon du cercle, entrez 5 (tapez 5 et appuyez sur ENTREE). 4 Sur la ligne de commande, appuyez sur ENTREE pour répéter la commande CERCLE. 5 Entrez 2P pour créer un cercle à l'aide de deux points (tapez 2P et appuyez sur ENTREE). 6 Cliquez n'importe où dans la zone de dessin pour définir la position de chaque point. 7 Répétez la commande CERCLE plusieurs fois, de manière à utiliser chacune des autres options. 8 Une fois que vous avez terminé, entrez effacer ou e, puis cliquez sur chaque cercle pour le

sélectionner. Appuyez ensuite sur ENTREE pour effacer les cercles sélectionnés.

Utilisation de l'invite dynamique pour dessiner un cercle

1 A l'invite dynamique, entrez cercle ou la lettre c. 2 En réponse à l'invite Spécifiez le centre du cercle, appuyez sur la FLECHE BAS de votre clavier. 3 Choisissez l'une des options de CERCLE disponibles dans le menu et exécutez la commande.

38 | Chapitre 2 Utilisation des commandes

Annulation et rétablissement de commandes

De temps en temps, vous aurez besoin d'annuler une partie de votre travail. Deux boutons de la barre d'outils Standard permettent d'annuler les erreurs commises dans un dessin.

Liste RétablirListe Annuler

■ Annuler. Vous pouvez annuler des actions précédentes. Par exemple, vous pouvez cliquer sur

Annuler pour supprimer un objet que vous venez de créer.

■ Rétablir. Vous pouvez appliquer de nouveau les actions révisées avec Annuler. Par exemple, vous

pouvez cliquer sur Rétablir pour recréer un objet que vous venez d'annuler.

Les listes Annuler et Rétablir vous permettent de supprimer et de réappliquer plusieurs actions simultanément. Cliquez sur la flèche de la zone de liste Annuler ou Rétablir, puis sélectionnez les actions voulues.

Commandes de base

Action Menu Clavier

Achèvement d'une commande Cliquez avec le bouton droit

de la souris ➤ Entrer

Répétition d'une commande Cliquez avec le bouton droit

de la souris ➤ Répéter

Désactivation d'une commande Cliquez avec le bouton droit

de la souris ➤ Annuler

Annulation de la précédente commande Edition ➤ Annuler <action> U et appuyez sur ENTREE

ENTREE ou ESPACE

ECHAP

Système d'aide

OPTIONS, U, ANNULER, RETABLIR

Révision et rappels

1 Comment afficher la liste de toutes les barres d'outils disponibles ? 2 Quels sont les trois moyens dont vous disposez pour lancer une commande ? 3 Quelle autre touche que ENTREE pouvez-vous utiliser pour mettre fin ou répéter une commande ? 4 Comment désactiver une commande ?

Annulation et rétablissement de commandes | 39

Il est plus facile de créer ou de modifier des objets dans un dessin tel que celui-ci en effectuant un zoom avant pour agrandir la vue.

Une fois le zoom effectué, vous pouvez réaliser un panoramique sur la vue pour centrer les objets sur lesquels vous travaillez.

Une fois votre travail terminé sur une zone, vous pouvez effectuer un zoom arrière pour obtenir une meilleure vue d'ensemble.

Modification des vues

Réalisation d'un zoom pour agrandir une vue . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Zoom par déplacement du curseur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Zoom sur une zone spécifiée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Zoom pour afficher l'ensemble du dessin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Réalisation d'un panoramique pour repositionner une vue . . . . . . . . . . . . . . . . .43

Panoramique par déplacement du curseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Exercice : réalisation de zooms et de panoramiques . . . . . . . . . . . . . . . . . . . . . . . . . 43

Réalisation d'un zoom pour agrandir une vue

Une

vue

est une représentation de votre conception à un facteur d'agrandissement, une position et une orientation spécifiques. La façon la plus courante de modifier une vue est d' En effectuant un zoom, vous augmentez ou réduisez la taille de l'image affichée dans la zone de dessin.

Vous disposez de plusieurs fonctions de zoom.

Zoom par déplacement du curseur

Vous pouvez utiliser votre périphérique de pointage pour effectuer un zoom en temps réel, c'est-àdire pour réaliser un zoom avant ou arrière en déplaçant le curseur. Avec l'option Temps réel de la commande ZOOM, vous faites glisser le curseur vers le haut pour effectuer un zoom avant et vers le bas pour effectuer un zoom arrière. Si vous utilisez une souris à roulette, faites tourner la roulette vers l'avant pour réaliser un zoom avant ou vers l'arrière pour effectuer un zoom arrière.

Zoom sur une zone spécifiée

Avec l'option Fenêtre de la commande ZOOM, vous pouvez rapidement effectuer un zoom avant sur une zone spécifique en utilisant la souris pour définir une fenêtre de zoom rectangulaire. La zone que vous définissez est centrée dans la nouvelle vue.

effectuer un zoom

Zoom arrière Zoom avant

Zoom pour afficher l'ensemble du dessin

Utilisez l'option Etendu de la commande ZOOM pour afficher l'ensemble du dessin. Cette option est très utile lorsque l'on souhaite revenir à une vue globale rapidement. Utilisez-la également si vous vous retrouvez avec une zone de dessin vide après un zoom avant sur une zone dépourvue d'éléments de dessin ou un panoramique au-delà de la zone de dessin.

42 | Chapitre 3 Modification des vues

Réalisation d'un panoramique pour repositionner une vue

Une autre façon courante de modifier une vue consiste à panoramique permet de repositionner l'image affichée dans n'importe quelle direction bidimensionnelle.

Avant exécution de la commande PAN Après exécution de la commande PAN

effectuer un panoramique

. La réalisation d'un

Panoramique par déplacement du curseur

Vous pouvez effectuer un panoramique en temps réel, c'est-à-dire utiliser votre périphérique de pointage pour repositionner l'image dans la zone de dessin. Avec la commande PAN, faites glisser le curseur pour repositionner l'image. Si vous utilisez une souris à roulette, maintenez la roulette enfoncée et déplacez la souris pour effectuer le panoramique.

Exercice : réalisation de zooms et de panoramiques

Dans cet exercice, vous allez vous entraîner à réaliser des zooms et des panoramiques à l'aide des commandes du menu Affichage ou directement avec votre souris à roulette.

1 Choisissez Fichier ➤ Ouvrir. 2 Dans la boîte de dialogue Sélectionner un fichier, listez le contenu du dossier Sample disponible

dans le dossier AutoCAD et AutoCAD LT. Cliquez sur chaque fichier de dessin et ouvrez celui qui

vous semble le plus intéressant.

3 Choisissez Affichage ➤ Zoom ➤ Fenêtre. 4 Cliquez à proximité du centre du dessin. Déplacez votre curseur pour former une zone

rectangulaire et cliquez à nouveau.

5 Choisissez Affichage ➤ Panoramique ➤ Temps réel. 6 Faites glisser le curseur dans n'importe quelle direction pour repositionner la vue. Appuyez sur

ECHAP pour terminer la commande.

7 Continuez à effectuer des zooms et panoramiques en utilisant les options suivantes :

■ Zoom en temps réel (faites glisser le curseur vers le haut e t vers le bas, appuyez sur ECHAP pour

terminer la commande)

■ Zoom Précédent

■ Zoom Fenêtre

■ Zoom Etendu

■ Panoramique en temps réel

Réalisation d'un panoramique pour repositionner une vue | 43

Entraînez-vous à utiliser ces options jusqu'à être tout à fait à l'aise dans la pratique du zoom et du panoramique. Il s'agit des commandes les plus fréquemment utilisées en dessin 2D.

Remarque Si, après un zoom avant, vous constatez que les arcs et les cercles ne sont plus

correctement lissés, ou s'il vous est impossible de zoomer au-delà d'une certaine limite, vous pouvez régénérer l'affichage. Choisissez Affichage ➤ Régénérer tout. Cette commande supprime également les pixels parasites.

8 (Facultatif) Si vous disposez d'une souris à roulette, vous pouvez effectuer des zooms et des

panoramiques sans entrer aucune commande. Exécutez les opérations suivantes :

■ Placez votre curseur sur une zone du dessin et faites tourner la roulette vers l'avant et vers

l'arrière pour effectuer un zoom avant et un zoom arrière. Notez que la position du curseur détermine le point de référence stationnaire de votre opération de zoom.

■ Maintenez la roulette enfoncée et faites glisser la vue pour effectuer un panoramique.

■ Cliquez deux fois sur la roulette pour zoomer jusqu'aux limites du dessin.

9 Fermez le dessin sans l'enregistrer.

Commandes de base

Action Menu Barre d'outils

Panoramiques Affichage ➤ Panoramique Standard

Zooms Affichage ➤ Zoom Standard

Réinitialisation de la limite d'affichage pour les zooms

Lissage des arcs et des cercles Affichage ➤ Régénérer

Affichage ➤ Régénérer

Système d'aide

PAN, ZOOM, REGEN

Révision et rappels

1 Quelle option de ZOOM devez-vous utiliser pour ajuster l'ensemble de votre dessin dans la zone

de dessin ?

2 Comment pouvez-vous réafficher rapidement la vue précédente ? 3 Quelle commande lisse l'affichage des courbes et supprime les pixels parasites ?

44 | Chapitre 3 Modification des vues

Créez des calques pour organiser les informations comme sur des feuilles superposées transparentes.

Affectez des épaisseurs de ligne standard afin que le traçage des lignes soit homogène, quelle que soit l'échelle de dessin utilisée.

Utilisez divers types de ligne pour identifier différents types d'objet.

Configuration du dessin

Création d'un dessin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Planification de l'échelle et des unités de dessin . . . . . . . . . . . . . . . . . . . . . . . . .50

Choix des unités de dessin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Définition du format des unités de dessin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Assimilation des modèles et des présentations . . . . . . . . . . . . . . . . . . . . . . . . . .52

Utilisation de calques pour organiser les dessins . . . . . . . . . . . . . . . . . . . . . . . . .54

Attribution de calques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Gestion des calques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Exercice : inspection d'un dessin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Création d'un dessin

Vous pouvez commencer un nouveau dessin de différentes manières. La méthode recommandée consiste à démarrer sur la base d'un fichier de gabarit de dessin.

Un fichier de gabarit de dessin contient des normes, des définitions et des paramétrages prédéfinis qui vous permettent de gagner beaucoup de temps en vous épargnant diverses opérations de configuration. Lorsque vous commencez un dessin sur la base d'un gabarit de dessin, tous ces réglages sont transmis au nouveau dessin. Un fichier de gabarit de dessin inclut divers paramétrages et éléments de base fréquemment utilisés, tels que les suivants :

■ Type d'unité et précision

■ Réglages d'outils et préférences

■ Organisation des calques

■ Cartouches, bordures et logos

■ Styles de cotes

■ Styles de texte

■ Types de ligne et épaisseurs de ligne

■ Styles de tracé

Fichier de gabarit de dessin enregistré avec un cartouche

Le dossier du produit comprend un grand nombre de fichiers de gabarit de dessin, dont certains ont été conçus pour faciliter la conformité aux normes ANSI, DIN, ISO et JIS. Pour autant, il est fort probable que vous serez amené à personnaliser un ou plusieurs de ces gabarits, ou à construire vos propres fichiers de gabarit, pour répondre à vos normes et exigences spécifiques.

Pour créer un fichier de gabarit de dessin, il vous suffit d'enregistrer un dessin existant en utilisant l'extension .dwt.

48 | Chapitre 4 Configuration du dessin

Mise en pratique : ouverture d'un fichier de gabarit de dessin

1 Choisissez Fichier ➤ Nouveau. 2 Dans la boîte de dialogue Sélectionner un gabarit, choisissez l'un des fichiers de gabarit de dessin

suivants, puis cliquez sur Ouvrir.

■ Tutorial-mArch.dwt. Exemple de gabarit de dessin architectural (unités métriques)

■ Tut orial-m Mfg.dwt . Exemple de gabarit de conception mécanique (unités métriques)

■ Tutorial-iArch.dwt. Exemple de gabarit de dessin architectural (unités anglo-saxonnes)

■ Tut orial-i Mfg.dwt . Exemple de gabarit de conception mécanique (unités anglo-saxonnes)

Les gabarits métriques sont configurés pour utiliser le millimètre comme unité de dessin, tandis que les gabarits anglo-saxons sont configurés pour utiliser le pouce.

Création d'un dessin | 49

Planification de l'échelle et des unités de dessin

Contrairement au dessin manuel, vous n'avez pas besoin de définir une échelle avant de commencer à dessiner. Vous créez votre modèle à l'échelle 1:1, ce qui ne vous empêche pas de le tracer ou de l'imprimer ensuite à une échelle différente. Néanmoins, avant de commencer votre dessin, vous devez décider quelles unités de dessin vous voulez utiliser.

Choix des unités de dessin

Dans AutoCAD et AutoCAD LT, les distances sont mesurées en unités de dessin. Dans un dessin, une unité de dessin peut équivaloir à un pouce, un millimètre, un mètre ou un mille.

Arbre 1 unité = 1 mm (espacement de la grille = 2 mm)

Avant de commencer à dessiner, vous décidez de ce que représentera une unité de dessin — il n'y a aucun paramètre qui détermine la longueur d'une unité de dessin.

Plan de bureaux 1 unité = 1 pouce (espacement de la grille = 12 pouces)

Définition du format des unités de dessin

Après avoir décidé des unités de dessin à utiliser, vous pouvez définir leur format. Les réglages de format disponibles pour les unités linéaires sont les suivants :

■ Architecture. Une longueur de 15.5 unités est affichée 1’-3 1/2”

■ Décimal. Une longueur de 15.5 unités est affichée 15.5000

■ Ingénierie. Une longueur de 15.5 unités est affichée 1’-3.5”

■ Fractionnaire. Une longueur de 15.5 unités est affichée 15 1/2

■ Scientifique. Une longueur de 15.5 unités est affichée 1.5000E+1

Par exemple, si vous êtes ingénieur mécanicien ou architecte et que vous travaillez normalement en millimètres, vous choisirez l'option Décimal comme format des unités linéaires. Si vous êtes un architecte qui travaille normalement en pieds et en pouces, vous choisirez le format architectural.

50 | Chapitre 4 Configuration du dessin

Le format des unités de dessin détermine uniquement le style d'affichage des unités à l'écran. Il conditionne la façon dont s'affichent les coordonnées et les valeurs dans la palette Propriétés, les boîtes de dialogue et les invites.

Mise en pratique : vérification du format et de la précision des unités de dessin

1 Choisissez Format ➤ Contrôle des unités. Dans la boîte de dialogue Unités de dessin, observez le

style d'affichage sélectionné pour les unités linéaires et angulaires.

Remarque Gardez en mémoire que cette boîte de dialogue sert à définir le format des unités de dessin.

2 Observez la valeur affichée sous Précision. Elle définit la règle d'arrondi décimal ou fractionnaire

des valeurs affichées à l'écran.

3 Fermez la boîte de dialogue.

Planification de l'échelle et des unités de dessin | 51

Assimilation des modèles et des présentations

Les onglets Objet et Présentation situés en bas de la fenêtre de l'application offrent deux environnements de travail. L'onglet Objet vous permet de dessiner un modèle à l'échelle 1:1 de votre sujet. Les onglets de présentation vous permettent de créer une présentation à vues multiples pour le traçage.

Modèle d'une pièce créé à l'échelle 1:1

Présentation avec cartouche et fenêtres de présentation rectangulaires contenant des vues à différentes échelles

■ L'onglet Objet permet d'accéder à une zone de dessin illimitée.Dans l'espace objet, vous décidez

d'abord si une unité représente un millimètre, un mètre, un pouce ou autre. Ensuite, vous définissez le format des unités de dessin. Après quoi, vous dessinez à l'échelle 1:1.

■ Les onglets de présentation permettent d'accéder à des présentations du dessin. Lorsque vous

configurez une présentation, vous spécifiez la taille de papier à utiliser. Une présentation figure une feuille de dessin imprimée pouvant afficher une ou plusieurs vues du modèle à des échelles différentes. Cet environnement de présentation est appelé espace papier. Dans votre présentation, vous créez des fenêtres de présentation qui font office d'écrans de visualisation de l'espace objet. Chaque fenêtre de présentation peut contenir une vue différente du modèle.

Présentation avec une échelle différente dans chaque fenêtre

52 | Chapitre 4 Configuration du dessin

Mise en pratique : basculement entre l'onglet Objet et les onglets de présentation

1 En bas à gauche de la zone d'affichage, cliquez sur l'onglet Objet. C'est ici que vous créez et

modifiez la géométrie de votre modèle.

2 Cliquez sur l'onglet de présentation situé à droite de l'onglet Objet.

La présentation, déjà préparée, comprend notamment un exemple de cartouche et une fenêtre

de présentation, le rectangle bleu.

3 Dans l'onglet de présentation, cliquez deux fois n'importe où à l'intérieur de la fenêtre

rectangulaire. C'est ainsi que vous accéderez par la suite à l'espace objet pour repositionner la vue

de l'espace objet et pour ajouter des cotes.

Noter que la bordure de la fenêtre de présentation est désormais plus épaisse et que le réticule

n'est actif que dans la fenêtre de présentation.

4 Cliquez deux fois dans une zone vide en dehors de la fenêtre rectangulaire. Vous revenez ainsi

dans l'espace papier.

La bordure de la fenêtre de présentation n'est plus aussi épaisse et le réticule est actif dans

l'ensemble de la zone de dessin.

Assimilation des modèles et des présentations | 53

Utilisation de calques pour organiser les dessins

Les calques sont l'équivalent des feuilles transparentes utilisées en dessin manuel. En CAO, ils constituent un outil d'organisation important.

Chaque calque définit une couleur, un type de ligne et une épaisseur de ligne. Avant de créer des objets, vous spécifiez le calque sur lequel les objets doivent être créés. Il s'agit là du calque courant. Par défaut, la couleur, le type de ligne et l'épaisseur de ligne du calque courant sont automatiquement attribués aux objets créés.

Attribution de calques

Vous pouvez organiser votre dessin en attribuant tous les composants similaires à un même calque. Par exemple, vous pouvez créer un calque nommé Electricité et lui attribuer le vert comme couleur. Chaque fois que vous dessinez des composants électriques, vous activez ce calque. Les objets que vous dessinez sont alors créés sur le calque Electricité et sont colorés en vert.

Par la suite, si vous ne souhaitez pas afficher ou tracer les composants électriques, il vous suffit de désactiver ce calque.

Cloisons

Electricité

Meubles

Tous les calques

REMARQUE Il est particulièrement important de normaliser la façon dont sont utilisés les calques à

l'échelle de l'entreprise. Grâce à cette normalisation, l'organisation des dessins est plus logique, cohérente, compatible et actualisable dans le temps. Des normes en la matière sont essentielles pour le travail en équipe.

Mise en pratique : affichage de la liste des calques d'un dessin

1 Choisissez Format ➤ Calque. 2 Dans le Gestionnaire des propriétés des calques, observez le nom et les propriétés par défaut

de chaque calque.

Ces calques ne représentent qu'un échantillon du jeu de calques que vous devrez utiliser dans un dessin bien organisé. De nombreuses normes existent déjà dans le domaine de l'organisation des dessins à l'aide de calques ; certaines sont spécifiques aux entreprises qui les ont développées et d'autres sont recommandées par des organisations professionnelles.

3 Elargissez la boîte de dialogue par la droite pour visualiser l'ensemble des colonnes. Cliquez sur

l'en-tête de colonne Etat, Couleur ou Nom pour redéfinir l'ordre d'affichage des calques.

Consultez la description de chaque calque dans la colonne la plus à droite.

54 | Chapitre 4 Configuration du dessin

Gestion des calques

Pour rendre invisibles les objets d'un calque, vous pouvez désactiver ou gelez ce calque dans le Gestionnaire des propriétés des calques. Vous pouvez également verrouiller un calque afin de limiter le risque de modification de ses objets par inadvertance.

■ Désactivation des calques. Utilisez cette option, plutôt que le gel, si vous avez fréquemment

besoin d'activer ou de désactiver la visibilité d'un calque.

■ Gel des calques. Utilisez cette option si vous pensez qu'un calque peut demeurer invisible

pendant une longue période. La libération d'un calque gelé régénère le dessin automatiquement et s'avère plus lente que l'activation d'un calque.

■ Verrouillage des calques. Utilisez cette option pour empêcher la modification des objets d'un

calque. Les objets d'un calque verrouillé demeurent néanmoins disponibles pour les opérations n'impliquant pas leur modification. Par exemple, vous pouvez définir des accrochages à ces objets pour dessiner avec précision.

Utilisation de calques pour organiser les dessins | 55

Exercice : inspection d'un dessin

Dans cet exercice, vous allez inspecter le dessin d'une conception de clôture et de tonnelle.

1 Choisissez Fichier ➤ Ouvrir. 2 Dans la boîte de dialogue Sélectionner un fichier, recherchez le dossier \Help\Tutorials dans le

dossier AutoCAD ou AutoCAD LT, puis ouvrez le fichier arbor.dwg.

3 Cliquez sur l'onglet Objet. 4 Lorsque vous déplacez la souris au-dessus des objets du dessin, vous pouvez constater qu'ils sont

automatiquement mis en évidence.

5 Utilisez les commandes de zoom et de panoramique pour examiner de près la conception de la

tonnelle.

6 Utilisez l'option Etendu de la commande Zoom pour afficher l'ensemble du dessin. 7 Cliquez sur l'onglet ANSI C Layout. 8 Utilisez les commandes de zoom et de panoramique dans l'espace papier pour inspecter la

présentation du dessin.

9 Utilisez l'option Etendu de la commande Zoom pour afficher l'ensemble de la présentation. 10 Choisissez Format ➤ Calque. Dans le Gestionnaire des propriétés des calques, consultez la liste

de calques qui ont été créés pour organiser ce dessin.

Notez que le calque courant est signalé par une coche verte.

11 Cliquez sur quelques icônes en forme d'ampoule pour désactiver quelques calques. 12 Cliquez sur l'en-tête de colonne Actif pour trier les calques en deux catégories (actifs et inactifs).

Puis réactivez les calques.

13 Cliquez sur l'en-tête de colonne Couleur pour trier les calques en fonction de leur couleur. 14 Cliquez sur l'en-tête de colonne Nom, puis cliquez sur OK. 15 Fermez le dessin sans l'enregistrer.

56 | Chapitre 4 Configuration du dessin

Commandes de base

Action Menu Barre d'outils

Création d'un nouveau dessin Fichier ➤ Nouveau Standard

Enregistrement d'un gabarit de dessin Fichier ➤ Enregistrer sous Standard

Définition du style d'affichage des unités Format ➤ Contrôle des

Création d'une présentation Fichier ➤ Mise en page

Création et modification des calques Format ➤ Calque Calques

Système d'aide

NOUVEAU, SAUVENOM, DEMARRAGE, UNITES, MODELE, PRESENTATION, CALQUE

unités

Révision et rappels

1 Pourquoi est-il important, pour commencer un dessin, de partir d'un fichier de gabarit de dessin ? 2 Qu'est-ce qui différentie le choix des unités de dessin et la définition du format des unités de dessin ? 3 Quelle est la différence entre l'onglet Objet et un onglet de présentation ? 4 Quels sont les principaux avantages offerts par l'utilisation de calques dans un dessin ?

Exercice : inspection d'un dessin | 57

Utilisez la commande de décalage pour créer des lignes parallèles

Créez des rectangles facilement

Utilisez des polylignes pour combiner des segments de ligne et d'arc

Utilisez des lignes pour dessiner des objets et des figures géométriques

Utilisez des cercles et des arcs pour créer des courbes régulières

Utilisez des splines pour créer des courbes lisses non-uniformes

Dessin d'objets

Présentation des propriétés des objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Modes de définition des propriétés des objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Utilisation de la palette Propriétés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Utilisation des barres d'outils Propriétés et Calques . . . . . . . . . . . . . . . . . . . . . . . . . 61

Exercice : modification des propriétés des objets . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Utilisation des types de ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Mise à l'échelle des types de ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Affectation d'épaisseurs de ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Création de lignes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Création de lignes parallèles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Création de polylignes et de polygones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Création de polylignes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Création de cercles et d'arcs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Création de cercles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Création d'arcs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Présentation des propriétés des objets

Tous les objets que vous créez ont des propriétés. Les propriétés d'un objet sont des paramètres qui gèrent son aspect et ses caractéristiques géométriques. Les propriétés générales communes à tous les objets sont répertoriées ci-dessous. Toutes les autres propriétés des objets sont propres au type d'objet.

Couleur Echelle du type de ligne Hyperlien

Calque Style de tracé Epaisseur de ligne

Type de ligne Epaisseur

Modes de définition des propriétés des objets

Typiquement, les propriétés des objets sont définies de l'une des manières suivantes :

■ Du calque. Les propriétés sont affectées à un calque. Les objets dessinés sur ce calque utilisent

automatiquement ces propriétés.

■ Propriétés uniques. Les propriétés sont affectées aux objets séparément, indépendamment du

calque sur lequel ils sont dessinés.

Cliquez pour modifier une propriété.

Cliquez avec le bouton droit de la souris pour configurer le comportement de la palette.

60 | Chapitre 5 Dessin d'objets

Cliquez sur l'icône pour développer ou réduire une catégorie de propriétés.

Lisez ici la description de la propriété sélectionnée.

Utilisation de la palette Propriétés

La palette Propriétés est le principal outil à votre disposition pour afficher, définir et modifier les propriétés des objets. La palette Propriétés fonctionne de la manière suivante :

■ Quand aucun objet n'est sélectionné, la palette Propriétés affiche le paramétrage courant des

propriétés par défaut. Vous pouvez dès lors définir les propriétés par défaut de tous les objets qui seront créés par la suite.

■ Lorsque vous cliquez sur un objet, la palette Propriétés affiche les propriétés de cet objet, et vous

pouvez alors les modifier.

■ Lorsque plusieurs objets sont sélectionnés, la palette Propriétés affiche l'ensemble des propriétés

qu'ils ont en commun, et vous pouvez dès lors modifier ces propriétés communes.

Mise en pratique : affichage de la palette Propriétés

1 Choisissez Fichier ➤ Nouveau. 2 Dans la boîte de dialogue Sélectionner un gabarit, choisissez l'un des fichiers de gabarit de dessin

disponibles, puis cliquez sur Ouvrir.

3 Choisissez Modification ➤ Propriétés.

Vous pouvez laisser la palette ouverte afin de l'avoir toujours sous la main. Pour faire apparaître et disparaître la palette des propriétés au passage du curseur au-dessus de la barre de titre de la palette, activez le masquage automatique.

Mise en pratique : activation du masquage automatique de la palette Propriétés

1 Cliquez avec le bouton droit de la souris sur la barre de titre de la palette Propriétés Choisissez

Masquer automatiquement dans le menu contextuel.

2 Placez le curseur sur la palette Propriétés puis éloignez-le de la palette. Laissez la palette

Propriétés ouverte.

Utilisation des barres d'outils Propriétés et Calques

Vous pouvez utiliser les contrôles de la barre d'outils Propriétés et de la barre d'outils Calques pour afficher, définir et modifier des propriétés de la même façon qu'avec la palette Propriétés. Par défaut, ces barres d'outils apparaissent au-dessus de la zone de dessin.

La barre d'outils Propriétés permet d'accéder facilement aux principales propriétés des objets.

Contrôle de la couleur Contrôle des

types de ligne

Barre d'outils Propriétés

La barre d'outils Calques gère les propriétés des calques. Utilisez l'icône Gestionnaire des propriétés des calques pour ajuster les calques. La zone de contrôle des calques offre un moyen rapide de modifier diverses propriétés des calques et de changer de calque courant.

Contrôle de l'épaisseur de ligne

Présentation des propriétés des objets | 61

Contrôle du style de tracé

Rendre le calque précédent

Barre d'outils Calques

Gestionnaire des propriétés des calques

Contrôle des calques

courant

Rendre le calque de l'objet sélectionné courant

Exercice : modification des propriétés des objets

Dans cet exercice, vous allez utiliser diverses commandes pour afficher et modifier les propriétés de calques et d'objets donnés.

1 Choisissez Fichier ➤ Ouvrir. 2 Dans la boîte de dialogue Sélectionner un fichier, recherchez le dossier \Help\Tutorials dans le

dossier AutoCAD ou AutoCAD LT, puis ouvrez le fichier arbor.dwg.

3 Cliquez sur l'onglet Objet. 4 Placez votre curseur sur la barre de titre de la palette Propriétés.

Examinez le paramétrage courant des propriétés par défaut.

5 Cliquez sur un objet cote dans le dessin pour le sélectionner.

Notez que plusieurs propriétés de cet objet sont affichées dans la barre d'outils Propriétés située au-dessus de la zone de dessin. Le calque de l'objet est Dimensions. La couleur, le type de ligne et l'épaisseur de ligne de l'objet sont réglés sur DuCalque. La couleur rouge a été attribuée au calque Dimensions.

6 Placez votre curseur sur la barre de titre de la palette Propriétés pour l'ouvrir.

Examinez les propriétés supplémentaires de l'objet cote affichées dans la palette Propriétés.

7 Cliquez sur plusieurs autres objets de couleur différente. Placez votre curseur sur la barre de titre

de la palette Propriétés.

Notez que seules les propriétés communes des objets sont listées.

8 Sortez le curseur de la palette Propriétés, puis appuyez sur ECHAP pour désactiver la sélection.

Modification de la couleur par défaut d'un calque

1 Choisissez Format ➤ Calque. 2 Dans le Gestionnaire des propriétés des calques, cliquez sur le carré rouge qui apparaît dans la

colonne Couleur au niveau de la ligne Dimensions.

3 Dans la boîte de dialogue Sélectionner la couleur, cliquez sur le carré vert, puis cliquez sur OK.

Cliquez à nouveau sur OK dans le Gestionnaire des propriétés des calques.

Notez que tous les objets dessinés sur le calque Dimensions sont désormais verts. Etant donné que toutes les cotes sont regroupées sur un seul et même calque, vous pouvez modifier les propriétés de tous ces objets en une seule opération.

62 | Chapitre 5 Dessin d'objets

Modification de la couleur d'un objet individuel

1 Cliquez sur n'importe quelle cote verte pour la sélectionner. 2 Sur la barre d'outils Propriétés, cliquez dans la zone de contrôle de la couleur, puis

choisissez Magenta.

Barre d'outils Propriétés

L'objet sélectionné adopte la couleur magenta, en remplacement du vert défini par le calque de

l'objet. Si vous modifiez à présent la couleur du calque, cet objet cote conservera sa couleur magenta.

Contrôle de la couleur

3 Appuyez sur ECHAP. 4 Cliquez sur le même objet cote. 5 Cliquez dans la zone de contrôle de la couleur et choisissez DuCalque. La couleur de l'objet cote

est à nouveau déterminée par celle de son calque.

Changement de calque courant

1 Cliquez dans la zone de contrôle des calques sur la barre d'outils Calques.

Barre d'outils Calques

Contrôle des calques

2 Choisissez le calque que vous voulez désigner comme calque courant.

Tous les nouveaux objets seront créés sur ce calque jusqu'au prochain changement de

calque courant.

3 Choisissez Format ➤ Calque. 4 Dans le Gestionnaire des propriétés des calques, cliquez sur un calque pour le sélectionner. 5 Cliquez sur le bouton portant une coche verte en haut du Gestionnaire des propriétés des

calques. Cliquez sur OK pour désigner ce calque sélectionné comme le calque courant.

6 Dans la barre d'outils Calques, cliquez sur le contrôle des calques à nouveau. 7 Cliquez sur l'icône en forme d'ampoule associée au calque Dimensions pour le désactiver. Puis

cliquez n'importe où dans la zone de dessin.

Tous les objets du calque Dimensions sont maintenant masqués.

8 Utilisez le Gestionnaire des propriétés des calques pour réactiver le calque Dimensions. 9 Fermez le dessin sans l'enregistrer.

Présentation des propriétés des objets | 63

Utilisation des types de ligne

Vous pouvez attribuer un type de ligne identique à tous les objets d'un même calque, mais également définir individuellement le type de ligne de chaque objet.

CONTINU

MASQUE

CENTRE

FANTOME

Pour utiliser un type de ligne, vous devez d'abord le charger dans votre dessin à l'aide du Gestionnaire des types de ligne.

Mise en pratique : chargement d'un type de ligne pour en faire le réglage courant

1 Choisissez Fichier ➤ Nouveau et sélectionnez un gabarit de dessin. 2 Choisissez Format ➤ Type de ligne.

3 Dans le Gestionnaire des types de ligne, cliquez sur Charger. 4 Dans la boîte de dialogue Charger ou recharger les types de ligne, faites défiler la liste des types

de ligne et cliquez sur MASQUEX2. Cliquez sur OK.

5 Cliquez sur Afficher détails.

Différentes options de mise à l'échelle du type de ligne sont affichées. Notez la présence de l'option Utiliser les unités de l'espace papier pour une mise à l'échelle. Vous pouvez cocher cette case pour obtenir une mise à l'échelle automatique des types de ligne dans des fenêtres de présentation.

6 Sélectionnez le type de ligne MASQUEX2, puis cliquez sur Courant. Cliquez sur OK.

64 | Chapitre 5 Dessin d'objets

Notez que la barre d'outils Propriétés, au-dessus de la zone de dessin, affiche MASQUEX2 comme

type de ligne courant au lieu de DuCalque. Tous les objets créés par la suite seront affichés à l'aide

de ce type de ligne. Ce réglage remplace le type de ligne affecté au calque courant.

7 Cliquez sur l'onglet Objet. 8 Choisissez Dessin ➤ Ligne, puis cliquez à différents endroits dans la zone de dessin pour dessiner

des segments de ligne. Appuyez sur ENTREE pour terminer la commande.

9 Utilisez le Gestionnaire des types de ligne ou la barre d'outils Propriétés pour resélectionner

DuCalque comme type de ligne courant.

Tous les objets créés par la suite seront affichés à l'aide du type de ligne affecté au calque courant.

Mise à l'échelle des types de ligne

Lorsque vous mettez des vues à l'échelle dans des fenêtres de présentation, vous pouvez créer des incohérences dans l'aspect des types de ligne. Dans les types de ligne discontinue, la longueur des tirets et des points, ainsi que l'espace qui les sépare, peuvent augmenter ou diminuer. Vous pouvez faire en sorte que la mise à l'échelle corresponde à l'échelle du modèle ou de la présentation, ou qu'elle demeure la même quelle que soit l'échelle de zoom.

Type de ligne à tirets ajusté au modèle

Utilisez la zone Détails du Gestionnaire des types de ligne pour contrôler l'échelle des types de ligne dans les fenêtres de présentation.

■ Facteur d'échelle global. Définit le facteur d'échelle global applicable à tous les types de ligne.

■ Echelle de l'objet courant. Définit l'échelle du type de ligne des nouveaux objets.

■ Utiliser les unités de l'espace papier pour une mise à l'échelle. Met à l'échelle les types de ligne de

façon identique dans l'espace papier et dans l'espace objet.

Pour mettre à jour l'échelle des types de ligne, vous devez régénérer l'affichage de l'espace objet à l'intérieur d'une fenêtre de présentation de l'onglet de présentation. La procédure est la suivante :

Type de ligne à tirets ajusté à la présentation

1 Cliquez sur un onglet de présentation. 2 Cliquez deux fois à l'intérieur d'une fenêtre de présentation pour accéder à l'espace objet. 3 Choisissez Affichage ➤ Régénérer.

Dans la fenêtre de présentation, les types de ligne sont ajustés en fonction de l'échelle d'affichage de la fenêtre.

Présentation des propriétés des objets | 65

Affectation d'épaisseurs de ligne

Les épaisseurs de ligne permettent de créer des lignes épaisses ou fines afin de faire apparaître les coupes dans les sections, la profondeur dans les élévations, les lignes de cote et les petites marques ou encore les différences en détail. Les épaisseurs de ligne sont indépendantes de l'échelle d'affichage courante. Les objets dotés d'une épaisseur de ligne plus importante apparaissent toujours à la largeur de ligne spécifiée indépendamment de l'échelle d'affichage.

Mise en pratique : choix d'une épaisseur de ligne pour en faire le réglage courant

1 Cliquez sur l'onglet Objet. 2 Choisissez Format ➤ Epaisseur des lignes. 3 Dans la boîte de dialogue Paramètres d'épaisseur des lignes, sous Epaisseurs de ligne, choisissez

une épaisseur plus importante, 0.50 mm ou 0.020”, par exemple.

4 Activez la case Afficher l'épaisseur de ligne, puis cliquez sur OK.

Notez que la barre d'outils Propriétés, au-dessus de la zone de dessin, affiche la nouvelle épaisseur de ligne comme réglage courant. Dorénavant, les objets créés seront affichés à l'aide cette nouvelle épaisseur de ligne.

5 Choisissez Dessin ➤ Ligne, puis dessinez plusieurs segments de ligne. Appuyez sur ENTREE. 6 Utilisez la boîte de dialogue Paramètres d'épaisseur des lignes ou la barre d'outils Propriétés pour

resélectionner DuCalque comme épaisseur de ligne courante.

Désormais, tous les objets créés seront affichés à l'aide de l'épaisseur de ligne affectée au calque courant.

7 Entraînez-vous à utiliser différents types de lignes et différentes épaisseurs de ligne.

REMARQUE Vous pouvez affecter une couleur, un type de ligne et une épaisseur de ligne à vos objets

de manière individuelle, indépendamment du paramétrage dicté par défaut par leur calque. Les normes de votre entreprise, s'agissant notamment de l'organisation des dessins, sont néanmoins susceptibles de vous imposer d'utiliser les calques pour définir ces propriétés.

66 | Chapitre 5 Dessin d'objets

Création de lignes

La ligne est l'objet le plus basique que vous puissiez utiliser. Une ligne correspond à un segment unique ou à une série de segments successifs dont chacun reste un objet ligne distinct. Pour créer une série de segments de ligne constituant un seul et même objet, comme dans une carte à courbes de niveau, vous pouvez utiliser une polyligne.

Création de lignes parallèles

Une ligne décalée est une réplique exacte d'une ligne donnée, dessinée à une distance spécifique de la ligne originale. Vous pouvez utiliser la commande DECALER pour créer des lignes parallèles ainsi que des cercles concentriques et des courbes parallèles.

Ligne décalée

Le décalage d'objets est l'une des méthodes de construction les plus efficaces disponibles dans le produit.

Mise en pratique : décalage d'une ligne pour créer des lignes parallèles

Arc décalé

1 Dessinez une ligne. 2 Choisissez Modification ➤ Décaler. 3 Entrez 10 comme distance de décalage. 4 Cliquez sur la ligne à décaler. 5 Cliquez d'un côté ou de l'autre de la ligne. 6 Appuyez sur ENTREE pour terminer la commande.

Création de polylignes et de polygones

Une polyligne est une séquence de segments de ligne ou d'arc reliés entre eux et créés comme un objet unique. Utilisez des polylignes pour créer des objets tels que les suivants :

■ Parcours des circuits d'une carte à circuits imprimés

■ Bordures

■ Courbes de niveau, routes et rivières sur une carte

■ Segments de largeur fixe ou dégressive

Les polygones sont des polylignes fermées à côtés et angles égaux. Le moyen le plus simple de créer des triangles, des carrés, des pentagones, des hexagones, etc. équilatéraux est d'utiliser la commande Polygone.

Création de lignes | 67

Création de polylignes

Pour dessiner le premier segment de la polyligne, vous spécifiez un point de départ et une extrémité. Pour créer des segments supplémentaires, vous continuez à spécifier des points dans votre dessin.

Mise en pratique : création d'une polyligne

1 Choisissez Dessin ➤ Polyligne. 2 A chaque invite, spécifiez un point. Après avoir défini plusieurs points, exécutez l'un des

opérations suivantes :

■ Appuyez sur ENTREE pour terminer la commande.

■ Entrez c pour créer une boucle fermée.

3 Cliquez sur la polyligne. Notez que tous les segments constituent un seul et même objet.

Vous pouvez inclure des segments d'arc dans une polyligne.

Mise en pratique : création d'une polyligne comprenant des segments d'arc

1 Choisissez Dessin ➤ Polyligne. 2 Dessinez un segment de la polyligne (1 et 2). 3 A l'invite suivante, entrez a pour basculer en mode Arc, puis créez un segment d'arc (3). 4 Entrez li pour réactiver le mode Ligne, puis dessinez un autre segment de ligne. 5 Terminez la commande.

Mise en pratique : création d'un rectangle

Extrémité d'arc Dernier segment

1 Choisissez Dessin ➤ Rectangle. 2 Spécifiez un point. 3 Déplacez le curseur en diagonale et définissez un autre point.

L'objet obtenu est une polyligne fermée en forme de rectangle.

68 | Chapitre 5 Dessin d'objets

Mise en pratique : création d'un polygone

1 Choisissez Dessin ➤ Polygone. 2 Entrez le nombre de côtés, 6 par exemple. 3 Spécifiez le centre du polygone en cliquant à l'endroit voulu. 4 Choisissez Inscrit ou Circonscrit. L'option sélectionnée détermine comment est mesurée la

distance entrée à l'étape suivante.





Rayon inscrit Rayon circonscrit





5 Pour spécifier le " rayon " du polygone, exécutez l'une des opérations suivantes :

■ Déplacez le curseur et cliquez à l'endroit voulu.

■ Entrez une distance.

L'objet obtenu est également une polyligne fermée.

Vous pouvez dessiner des polylignes de différentes largeurs en utilisant les options Largeur et Demilarg après avoir défini le point de départ de la polyligne. Vous pouvez également créer des segments de polyligne effilés.

Epaisseur variableEpaisseur uniforme Segment effilé

Après avoir créé une polyligne, vous pouvez :

■ Décomposer la polyligne en segments indépendants à l'aide de la commande DECOMPOS.

■ Relier la polyligne à une autre polyligne, à une ligne ou à un arc à l'aide de la commande JOINDRE.

Création de lignes | 69

Création de cercles et d'arcs

Vous pouvez créer de nombreux objets courbés, dont des cercles et des arcs.

Création de cercles

Pour créer des cercles, utilisez l'une des méthodes suivantes :

■ Indiquez le centre et le rayon (méthode par défaut).

■ Spécifiez le centre et le diamètre.

■ Définissez la circonférence du cercle à l'aide de deux ou trois points.

■ Créez le cercle tangent à deux objets.

■ Créez le cercle tangent à deux objets et définissez un rayon.

Centre

Rayon

Centre, rayon Deux points

définissant le diamètre

Trois points définissant la circonférence

Rayon

Objets tangents

Tan gente , tangente, rayon

Création d'arcs

Pour créer des arcs, vous pouvez spécifier diverses combinaisons de valeurs de centre, d'extrémité, de point de départ, de rayon, d'angle, de longueur de corde et de direction. Les exemples suivants illustrent trois façons de spécifier deux points et un angle décrit.

Angle décrit

Départ, centre, angle

Centre, départ, angle

Départ, fin, angle

70 | Chapitre 5 Dessin d'objets

REMARQUE la commande RACCORD crée un arc tangent à deux objets. Cette commande, qui sera

décrite ultérieurement, est souvent la plus appropriée pour créer des arcs.

Commandes de base

Action Menu Barre d'outils

Définition des propriétés Outils ➤ Propriétés Modification ➤

Propriétés

Chargement, mise à l'échelle et gestion des types de ligne

Modification des paramètres d'épaisseur des lignes

Création de lignes Dessin ➤ Ligne Dessin

Création de lignes parallèles Modification ➤ Décaler Modification

Création de polylignes Dessin ➤ Polyligne Dessin

Création de polygones Dessin ➤ Polygone Dessin

Décomposition d'une polyligne en segments

Liaison de polylignes Modification ➤ Joindre Modification

Création de cercles Dessin ➤ Cercle Dessin

Création d'arcs Dessin ➤ Arc Dessin

Format ➤ Type de ligne Propriétés

Format ➤ Epaisseur des lignes Propriétés

Modification ➤ Décomposer Modification

Standard

Système d'aide

PROPRIETES, COULEUR, CALQUE, TYPELIGNE, ECHLTP, CELTSCALE, PSLTSCALE, EPAISSLIGNE, LIGNE, DECALER, POLYLIGN, POLYGONE, RECTANG, PEDIT, JOINDRE, DECOMPOS, CERCLE, ARC

Révision et rappels

1 Quelle conséquence a le réglage de la couleur d'un objet sur DuCalque ? 2 Quel est le moyen le plus rapide de changer de calque courant ? 3 Que devez-vous faire pour accéder à la liste complète des propriétés d'un objet ? 4 Quelle commande est recommandée pour créer des lignes et des courbes parallèles ? 5 Quel type d'objet se compose d'une série de segments reliés ?

Création de cercles et d'arcs | 71

Entrez des valeurs de coordonnées pour définir des points précisément

Activez le repérage polaire pour dessiner le long d'angles spécifiés

Activez le mode Ortho pour dessiner des lignes horizontales et verticales

Activez les fonctions de grille et de résolution pour dessiner dans un cadre prédéfini

Utilisez l'accrochage aux objets pour définir des points précis sur des objets

Dessin de précision

Définition des valeurs de la grille et de la résolution. . . . . . . . . . . . . . . . . . . . . . 74

Définition de l'espacement de l'accrochage et de la grille . . . . . . . . . . . . . . . . . . . . . 74

Définition des limites de la grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Utilisation de coordonnées pour dessiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Utilisation des coordonnées cartésiennes et polaires . . . . . . . . . . . . . . . . . . . . . . . . 76

Utilisation de coordonnées cartésiennes absolues pour dessiner . . . . . . . . . . . . . . . 76

Utilisation de coordonnées cartésiennes relatives pour dessiner . . . . . . . . . . . . . . . 77

Accrochage à des points précis sur les objets . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Utilisation d'accrochages aux objets uniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Définition des modes d'accrochage aux objets actifs . . . . . . . . . . . . . . . . . . . . . . . . . 79

Description des modes d'accrochage aux objets . . . . . . . . . . . . . . . . . . . . . . . . . 80

Spécification d'angles et de distances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

Utilisation du repérage polaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Spécification de distances. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Spécification d'un angle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Exercice : utilisation d'outils de précision pour dessiner . . . . . . . . . . . . . . . . . . . . . . 82

Définition des valeurs de la grille et de la résolution

Les fonctionnalités de grille et de résolution vous permettent de configurer un cadre sur lequel vous pouvez vous baser pour dessiner.

■ La grille est un ensemble rectangulaire de points qui recouvre la zone définie par les limites de la

grille du dessin. La grille vous aide à aligner les objets et à visualiser les distances qui les séparent.

La grille n'apparaît pas dans le dessin tracé.

■ La résolution limite les déplacements du réticule aux intervalles indiqués. Lorsque la résolution

est activée, le curseur se fixe (ou " s'accroche ") aux noeuds d'une grille invisible. La fonction de résolution permet de spécifier des points précis à l'aide du curseur.

Définition de l'espacement de l'accrochage et de la grille

La grille ne correspond pas nécessairement à l'intervalle courant de l'accrochage. Vous pouvez définir un espacement de la grille important servant de référence, tout en conservant un espacement de l'accrochage moindre, afin de pouvoir spécifier des points avec précision. Par exemple, vous pouvez choisir un espacement de la grille correspondant à 10 fois l'espacement de l'accrochage dans un dessin métrique ou à 12 fois l'espacement de l'accrochage dans un dessin anglo-saxon.

Mise en pratique : contrainte du curseur à l'aide de la fonction de résolution

1 Ouvrez un nouveau dessin. 2 Cliquez sur le bouton RESOL de la barre d'état.

Notez que le bouton change lorsque vous activez le mode RESOLUTION.

3 Déplacez le pointeur dans la zone de dessin pendant que le mode RESOLUTION est activé.

Vous pouvez constater que le curseur semble adhérer ou " s'accrocher ", à des points à intervalles réguliers dans la zone de dessin.

Mise en pratique : affichage d'une grille

1 Cliquez sur le bouton GRILLE de la barre d'état.

Notez que les points de la grille couvrent une zone restreinte, définie par les limites de la grille.

2 Désactivez la grille et la résolution.

Si vous faites un zoom avant ou arrière, il peut être nécessaire de modifier l'espacement de la grille pour l'adapter au nouveau facteur d'agrandissement.

74 | Chapitre 6 Dessin de précision

Mise en pratique : modification de l'espacement de la grille et de l'accrochage

1 Cliquez avec le bouton droit de la souris sur le bouton GRILLE ou RESOL de barre d'état. 2 Choisissez Paramètres dans le menu contextuel. 3 Dans la boîte de dialogue Paramètres de dessin, spécifiez les nouveaux espacements sur l'onglet

Résolution/Grille. Cliquez sur OK.

4 Activez la grille et la résolution.

Définition des limites de la grille

Les alignements de points extérieurs de la grille représentent ses limites

Mise en pratique : modification des limites de la grille

1 Choisissez Format ➤ Limites du dessin. 2 Spécifiez deux points pour définir le coin inférieur gauche et le coin supérieur droit d'une zone

rectangulaire.

3 Répétez l'opération en utilisant deux autres points.

Définition des valeurs de la grille et de la résolution | 75

Utilisation de coordonnées pour dessiner

Les coordonnées représentent des emplacements dans votre dessin. Lorsqu'une commande vous demande un point, spécifiez-le à l'aide du curseur dans la zone de dessin ou entrez ses coordonnées.

Utilisation des coordonnées cartésiennes et polaires

Dans un espace bidimensionnel, vous spécifiez des points sur un plan similaire à une feuille de papier à carreaux. Les coordonnées bidimensionnelles peuvent être cartésiennes (X,Y) ou polaires (distance<angle).

■ Les coordonnées cartésiennes sont mesurées à partir de deux lignes perpendiculaires : l'axe X et

l'axe Y. La valeur X indique la position sur le plan horizontal et la valeur Y la position sur le plan vertical. Par exemple, les coordonnées 5,3 désignent le point situé à 5 unités le long de l'axe X et à 3 unités le long de l'axe Y. L'origine (0,0) est le point d'intersection des deux axes.

■ Les coordonnées polaires permettent de définir un point d'après une distance et un angle.

Par exemple, les coordonnées 5<30 créent un point à une distance de 5 unités de l'origine et à un angle de 30 degrés par rapport à l'axe X.

Vous pouvez utiliser des valeurs absolues ou relatives avec chaque méthode. Les valeurs de coordonnées absolues sont basées sur l'origine. Les coordonnées relatives sont calculées par rapport au dernier point défini.

Utilisation de coordonnées cartésiennes absolues pour dessiner

Utilisez des coordonnées cartésiennes absolues lorsque vous connaissez les valeurs X et Y précises du point. Par exemple, dans cette illustration, la ligne commence à une valeur X de –2 et à une valeur Y de 1 et se termine à 3,4. Les entrées correspondantes sur la ligne de commande sont les suivantes :

Commande : ligne Spécifiez le premier point : #–2,1 Spécifiez le point suivant ou [annUler] :#3,4

3,4

–X

;

<

-2,1

Grâce au caractère #, les coordonnées entrées sont interprétées comme des coordonnées absolues.

76 | Chapitre 6 Dessin de précision

-Y

0,0

;

Utilisation de coordonnées cartésiennes relatives pour dessiner

Utilisez des coordonnées cartésiennes relatives pour spécifier la position d'un point par rapport au précédent. Par exemple, pour définir un point par rapport aux coordonnées absolues –2,1, entrez le caractère @ avant la coordonnée suivante.

Commande : ligne Spécifiez le premier point : #–2,1

Spécifiez le point suivant ou [annUler] : @5,3

En entrant @5,3, vous définissez le même point qu'en entrant #3,4 comme précédemment.

REMARQUE L'entrée de coordonnées absolues s'effectue quelque peu différemment lorsque la saisie

dynamique (bouton DYN de la barre d'état) est désactivée. Dans ce cas, le caractère # n'est pas utilisé pour spécifier des coordonnées absolues.

Utilisation de coordonnées pour dessiner | 77

Accrochage à des points précis sur les objets

Les fonctions d'accrochage aux objets constituent le moyen le plus efficace de spécifier des positions exactes sur des objets sans entrer aucune coordonnée. Par exemple, vous pouvez accrocher une ligne au centre exact d'un cercle, à l'extrémité d'un autre segment de ligne ou à la tangente à un arc.

Vous pouvez spécifier un accrochage à un point sur un objet chaque fois que vous êtes invité à entrer un point. Lorsque vous déplacez votre curseur au-dessus d'un objet, les points d'accrochage actifs sont signalés à l'aide d'info-bulles et de marqueurs AutoSnap.

Utilisation d'accrochages aux objets uniques

Chaque fois que vous êtes invité à entrer un point, vous pouvez spécifier un accrochage à un objet en maintenant la touche MAJ enfoncée, en cliquant avec le bouton droit de la souris, puis en choisissant un mode d'accrochage dans le menu d'accrochage aux objets.

Après avoir spécifié un mode d'accrochage aux objets, utilisez le curseur pour sélectionner un emplacement sur un objet.

Appuyez sur MAJ et cliquez avec le bouton droit de la souris pour afficher le menu d'accrochage aux objets.

Accrochages aux objets

REMARQUE Pour passer en revue tous les points d'accrochage disponibles pour un objet particulier,

appuyez sur Tabulation.

78 | Chapitre 6 Dessin de précision

Définition des modes d'accrochage aux objets actifs

Pour utiliser le même type d'accrochage aux objets à plusieurs reprises, définissez-le en tant que mode d'accrochage aux objets actif. Il demeurera actif jusqu'à ce que vous le désactiviez. Par exemple, vous pouvez définir le mode d'accrochage aux objets Centre comme actif si vous devez relier les centres d'une série de cercles à une ligne.

Plusieurs modes d'accrochage aux objets peuvent être définis comme actifs, Extrémité et Centre par exemple.

Mise en pratique : définition des modes d'accrochage aux objets actifs

1 Sur la barre d'état, cliquez avec le bouton droit de la souris sur ACCROBJ. 2 Dans le menu contextuel, choisissez Paramètres. 3 Dans la boîte de dialogue Paramètres de dessin, sélectionnez les modes d'accrochage aux objets

que vous voulez utiliser. Cliquez sur OK.

Accrochage à des points précis sur les objets | 79

Description des modes d'accrochage aux objets

Le tableau suivant décrit les modes d'accrochage aux objets les plus fréquemment utilisés.

Accrochage aux objets

Extrémité Extrémités des objets

Milieu Milieu des objets

Intersection

Centre

Quadrant

Point d'accrochage

Intersections d'objets ou, en mode exclusif, emplacements auxquels se produiraient des intersections si les objets étaient prolongés

Centre des cercles, arcs ou ellipses

Perpendiculaire

Tangente

80 | Chapitre 6 Dessin de précision

Quadrants des arcs, cercles ou ellipses

Points sur les objets qui forment un alignement perpendiculaire avec le dernier point spécifié

Point d'un cercle ou d'un arc qui, relié au dernier point, forme une ligne tangente à l'objet

Spécification d'angles et de distances

Les fonctions de repérage polaire, de saisie directe d'une distance et de remplacement d'angle vous permettent de spécifier rapidement des angles et des distances.

Utilisation du repérage polaire

Lorsque vous dessinez des lignes ou déplacez des objets, vous pouvez utiliser le repérage polaire pour limiter le mouvement du curseur à des angles prédéfinis (la valeur d'incrément d'angle est de 90 degrés par défaut). Par exemple, vous pouvez créer une série de lignes perpendiculaires en activant le mode Polaire avant de commencer à dessiner. Etant donné que les lignes sont contraintes à se placer à l'horizontale ou à la verticale, vous dessinez plus rapidement en sachant que vos lignes sont perpendiculaires.

Chemin d'alignement

Polaire: 1.5<45

Le repérage polaire limite les déplacements du curseur à des angles prédéfinis

Mise en pratique : utilisation du repérage polaire

Info-bulle affichant la distance et l'angle

1 Cliquez sur le bouton POLAIRE de la barre d'état pour activer le repérage polaire.

2 Dessiner plusieurs lignes orientées à 90 degrés l'une par rapport à l'autre.

Spécification de distances

La fonction de saisie directe d'une distance permet de spécifier une longueur de ligne rapidement, en déplaçant le curseur pour indiquer une direction, puis en entrant la distance à partir du premier point. Lorsque le repérage polaire est activé, l'utilisation de cette fonction vous aide à dessiner efficacement des lignes perpendiculaires d'une longueur indiquée.

Le repérage polaire contraint le curseur à un angle, 180 degrés dans ce cas...

puis la saisie directe d'une distance détermine la longueur exacte de la ligne, 1000 dans ce cas

Spécification d'angles et de distances | 81

Mise en pratique : création de plusieurs lignes de longueurs spécifiées

1 Choisissez Dessin ➤ Ligne. 2 Spécifiez un point, puis déplacez le curseur vers la droite (0 degré). 3 Entrez une valeur. 4 Déplacez le curseur vers le haut (90 degrés), puis entrez une autre valeur. 5 Répétez l'opération plusieurs autres fois, puis appuyez sur ENTREE.

Spécification d'un angle

Si l'angle que vous voulez spécifier ne sera pas utilisé de manière récurrente, vous pouvez entrer un remplacement d'angle. Par exemple, pour dessiner une ligne commençant aux coordonnées –2,1, orientée à un angle de 10 degrés et d'une longueur de 50, vous pouvez entrer :

Commande : ligne Spécifiez le premier point : #–2,1

Spécifiez le point suivant ou [annUler] : <10

(Déplacez le curseur dans la direction voulue)

Spécifiez le point suivant ou [annUler] : 50

Exercice : utilisation d'outils de précision pour dessiner

Dans cet exercice, vous allez vous entraîner à utiliser plusieurs outils de précision pour créer le dessin ci-après, qui peut constituer le début d'une conception de :

■ Station thermale avec piscine de travail

■ Loquet pour une serrure de fenêtre

■ Carter de moteur

REMARQUE Enregistrez régulièrement votre dessin pendant sa réalisation. Il sera utilisé dans plusieurs

autres exercices de ce guide.

82 | Chapitre 6 Dessin de précision

1 Choisissez Fichier ➤ Nouveau. 2 Sélectionnez le fichier gabarit de dessin qui vous correspond le mieux parmi les suivants :

■ Tutorial-mArch.dwt. Exemple de gabarit de dessin architectural (unités métriques)

■ Tut orial-m Mfg.dwt . Exemple de gabarit de conception mécanique (unités métriques)

■ Tutorial-iArch.dwt. Exemple de gabarit de dessin architectural (unités anglo-saxonnes)

■ Tut orial-i Mfg.dwt . Exemple de gabarit de conception mécanique (unités anglo-saxonnes)

3 Cliquez sur l'onglet Objet. 4 Choisissez Fichier ➤ Enregistrer. Utilisez MyDesign comme nom de fichier.

Utilisation des fonctions de grille et de résolution pour créer des contours

1 Sur la barre d'état, cliquez sur les boutons GRILLE et RESOL pour activer les fonctions

correspondantes. La saisie dynamique (DYN) doit également être activée.

2 Choisissez Dessin ➤ Ligne, puis dessinez une série de segments de ligne pour créer la conception

précédemment illustrée. Ne vous souciez pas des cotes exactes, mais utilisez néanmoins des

distances raisonnables. Appuyez sur ENTREE pour terminer la commande.

3 Choisissez Dessin ➤ Cercle ➤ Centre, rayon. 4 Spécifiez un point pour définir le centre du cercle, puis spécifiez un autre point pour définir

son rayon.

5 Désactivez la grille et la résolution.

Création d'une ligne par accrochage à des objets

1 Choisissez Modification ➤ Effacer.

Le réticule se transforme en cible de sélection carrée.

2 Cliquez directement sur l'une des lignes que vous avez créées, puis appuyez sur ENTREE.

La ligne est effacée. Mais comment faire pour en créer une autre exactement à la même place ?

3 Choisissez Dessin ➤ Ligne. 4 Appuyez sur MAJ et cliquez avec le bouton droit de la souris. Dans le menu d'accrochage aux

objets, choisissez Extrémité.

5 Placez le curseur au-dessus de l'une des extrémités de ligne concernées. A l'apparition d'un

marqueur AutoSnap, cliquez.

6 Appuyez sur MAJ et cliquez avec le bouton droit de la souris. Dans le menu d'accrochage aux

objets, choisissez Extrémité.

7 Placez le curseur au-dessus de l'autre extrémité de ligne concernée, puis cliquez Appuyez sur

ENTREE pour terminer la commande.

Les extrémités de la nouvelle ligne sont situées exactement aux extrémités des lignes adjacentes.

Spécification d'angles et de distances | 83

8 Exécutez les opérations suivantes

■ Entraînez-vous à créer des lignes à l'aide des modes d'accrochage aux objets suivants : Milieu,

Centre, Perpendiculaire et Tangente.

■ Autorisez l'accrochage aux objets à l'aide de tous les modes actifs et créez d'autres lignes.

■ Créez une ligne partant du centre du cercle à un angle de 30 degrés et d'une longueur de

10 unités.

9 Effacez tous les objets qui ne font pas partie du résultat illustré. 10 Enregistrez le dessin. Conservez le nom de fichier MyDesign.

Commandes de base

Action Menu Barre d'outils

Définition des espacements de la résolution et de la grille

Utilisation d'accrochages aux objets uniques

Définition des modes d'accrochage aux objets actifs

Modification des paramètres AutoSnap

Modification des paramètres polaires

Outils ➤ Aides au dessin, onglet Résolution/ Grille

MAJ+clic avec le bouton droit de la souris pour ouvrir le menu d'accrochage aux objets

Outils ➤ Aides au dessin, onglet Accrochage aux objets

Outils ➤ Options, onglet Dessin

Outils ➤ Aides au dessin Repérage polaire

Accrochage aux objets

Système d'aide

GRILLE, RESOL, PARAMDESS, LIMITES, SCU, DYNMODE, ACCROBJ, OPTIONS

Révision et rappels

1 Comment désactivez-vous la grille dans votre zone de dessin ? 2 Quelles valeurs de coordonnées sont calculées par rapport à l'origine ? 3 Quel menu contextuel s'affiche lorsque vous maintenez la touche MAJ enfoncée et que vous cliquez

avec le bouton droit de la souris ?

4 Quel bouton pouvez-vous utiliser pour vous assurer de dessiner une ligne exactement verticale ? 5 Qu'entend-on par saisie directe d'une distance ?

84 | Chapitre 6 Dessin de précision

Utilisez la commande DECALER pour créer des lignes parallèles et des cercles concentriques

Utilisez la commande COPIER pour créer des copies aux emplacements que vous spécifiez

Utilisez la commande AJUSTER pour supprimer les parties d'objets situées au-delà des bords de coupe que vous spécifiez

Utilisez la commande RACCORD pour relier deux lignes à l'aide d'un arc

Utilisez la commande MIROIR pour créer une copie exacte d'objets par rapport à un axe de symétrie

Utilisez la commande DISTANCE pour mesurer la distance entre deux points

Réalisation de modifications

Sélection des objets à modifier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Méthodes de sélection des objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Spécification d'une zone de sélection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Effacement, prolongement et ajustement des objets . . . . . . . . . . . . . . . . . . . . . .89

Effacement d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Prolongement d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Ajustement d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Duplication des objets. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Copie d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Décalage d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Copie miroir d'objets. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Déplacement et rotation des objets. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Déplacement d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Rotation d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Création de raccords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Exercice : modification d'objets à l'aide de techniques de précision . . . . . . . . . . . . . 97

Exercice : création d'un nouveau dessin à l'aide de techniques de précision. . . . . . 103

Copie de propriétés. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Utilisation des aides à l'édition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Edition à l'aide de poignées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Création de nuages de révision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Analyse des dessins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Sélection des objets à modifier

Quand vous voulez modifier des objets, vous les sélectionnez pour constituer un jeu de sélection regroupant ces objets. Vous pouvez choisir à quel moment procéder à la sélection des objets à modifier :

■ Choix de la commande en premier. Vous choisissez une commande d'édition, après quoi vous

sélectionnez les objets à modifier.

■ Choix des objets en premier. Vous sélectionnez les objets avant de lancer la commande d'édition.

Lorsque vous procédez ainsi, des poignées sont affichées sur les objets, lesquelles sont utilisables pour modifier les objets directement. Vous pouvez désactiver une sélection en appuyant sur ECHAP.

Méthodes de sélection des objets

Les deux méthodes les plus utilisées pour sélectionner des objets sont les suivantes :

■ Sélection des objets individuellement. Vous cliquez sur chaque objet l'un après l'autre.

■ Spécification d'une zone de sélection. Vous définissez une zone rectangulaire autour des objets à

sélectionner.

Spécification d'une zone de sélection

Vous pouvez sélectionner des objets en les renfermant dans une zone de sélection rectangulaire. Vous définissez une zone de sélection rectangulaire dans la zone de dessin en sélectionnant des coins opposés. L'ordre dans lequel vous spécifiez les coins est important.

■ Faites glisser le curseur de la gauche vers la droite pour créer une fenêtre de sélection, qui ne

sélectionne que les objets qu'elle inclut entièrement.

Objets sélectionnés à l'aide d'une fenêtre de sélection

■ Faites glisser le curseur de la droite vers la gauche pour créer une fenêtre de capture,

qui sélectionne les objets qu'elle inclut entièrement et partiellement.

REMARQUE Vous pouvez ôter des objets du jeu de sélection en appuyant sur MAJ et en cliquant sur

ces objets.

88 | Chapitre 7 Réalisation de modifications

Effacement, prolongement et ajustement des objets

Ces opérations permettent de supprimer des objets ou de modifier leur longueur :

■ L'effacement supprime la totalité de l'objet.

■ Le prolongement allonge l'objet jusqu'à un contour précis.

■ L'ajustement raccourcit l'objet jusqu'à un contour précis et supprime l'excédent.

Effacement d'objets

Vous pouvez utiliser toutes les méthodes de sélection d'objets avec la commande EFFACER. L'exemple illustre l'effacement d'une section de canalisation à l'aide d'une fenêtre de sélection.

une fenêtre de sélection

Mise en pratique : utilisation de fenêtres de sélection et de capture

RésultatObjets sélectionnésObjet sélectionné avec

1 Ouvrez un nouveau dessin. 2 Créez quelques lignes, arcs et cercles. 3 Choisissez Modification ➤ Effacer. 4 Sélectionnez plusieurs objets à l'aide d'une fenêtre de capture et appuyez sur ENTREE.

Observez quels objets ont été sélectionnés et effacés.

5 Sélectionnez plusieurs autres objets à l'aide d'une fenêtre de sélection et appuyez sur ENTREE.

A nouveau, observez quels objets ont été sélectionnés et effacés.

6 Sélectionnez individuellement les autres objets que vous avez créés à l'étape 1 et appuyez sur

ENTREE pour les effacer.

Effacement, prolongement et ajustement des objets | 89

Prolongement d'objets

Vous pouvez prolonger un objet jusqu'à un contour limite défini par un autre objet. Si vous appuyez sur ENTREE au lieu de sélectionner des objets de contour, tous les objets visibles dans le dessin deviennent automatiquement des limites potentielles. L'illustration montre des lignes prolongées avec précision jusqu'à un cercle, qui constitue le contour le plus proche.

Appuyez sur ENTREE pour accepter tous les objets comme contours

Mise en pratique : prolongement d'un objet

Sélectionnez les objets à étendre à proximité de l'extrémité à prolonger

Résultat

1 Créez une ligne courte. Créez ensuite un cercle entourant la ligne. 2 Choisissez Modification ➤ Prolonger. 3 En réponse à l'invite Choix des objets, cliquez sur le cercle.

Notez que vous commencez par sélectionner les objets de contour.

4 Appuyez sur ENTREE pour terminer la sélection des contours.

Cette étape est souvent oubliée.

5 En réponse à l'invite Choix des objets suivante, cliquez sur une extrémité de la ligne, puis sur son

autre extrémité. Appuyez sur ENTREE pour terminer la commande.

Ajustement d'objets

L'ajustement fonctionne de façon très similaire au prolongement. Pour ajuster un objet, vous le coupez à l'aide d'un ou de plusieurs autres objets définissant des bords de coupe. Par défaut, les objets définis comme bords de coupe doivent couper l'objet à ajuster.

Bords de coupe sélectionnés à l'aide d'une fenêtre de capture

90 | Chapitre 7 Réalisation de modifications

Sélection de l'objet à ajuster

Résultat

Mise en pratique : ajustement d'un objet

1 Créez deux lignes horizontales et deux lignes verticales comme indiqué dans la figure de gauche

de l'illustration précédente.

Vous pouvez utiliser le mode d'accrochage aux objets Perpendiculaire pour vous assurer que les

deux lignes horizontales coupent la ligne verticale.

2 Choisissez Modification ➤ Ajuster. 3 En réponse à l'invite Choix des objets, sélectionnez les points repérés 1 et 2 dans l'illustration

précédente.

Notez que vous commencez par sélectionner les objets de contour.

4 Appuyez sur ENTREE pour terminer la sélection des contours. 5 En réponse à l'invite Choix des objets suivante, cliquez sur la ligne verticale au point 3,

tel qu'illustré. Appuyez sur ENTREE pour terminer la commande.

REMARQUE La commande de prolongement comme la commande d'ajustement vous impose de

valider le jeu d'objets de contour sélectionnés en appuyant sur ENTREE avant de sélectionner les objets à traiter. Si vous appuyez sur ENTREE alors que vous n'avez sélectionné aucun objet de contour, tous les objets deviennent alors des limites potentielles.

Effacement, prolongement et ajustement des objets | 91

Duplication des objets

Il y a plusieurs manières de réaliser des copies d'objets :

■ La copie crée un nouvel objet à un emplacement spécifié.

■ Le décalage crée un nouvel objet à une distance spécifiée par rapport à l'objet sélectionné ou en

le faisant passer par un point donné.

■ La copie miroir crée un reflet de l'objet à l'aide d'un axe de symétrie spécifié.

Copie d'objets

Lorsque vous réalisez une copie, vous sélectionnez un ou plusieurs objets à copier, vous spécifiez un point de départ, appelé point de base, puis vous spécifiez un second point pour déterminer la distance et la direction de la copie. Ces deux points peuvent être définis n'importe où dans le dessin. Par exemple, dans l'illustration suivante, une copie du cercle est insérée dans le second rectangle à la position qui correspond à celle occupée par le cercle original dans le premier rectangle.

2 Spécifiez un point de base (accrochage à l'extrémité)

3 Spécifiez un second point (accrochage à l'extrémité)

1 Sélectionnez le cercle

Mise en pratique : copie d'un objet

Résultat

1 Créez deux rectangles et un cercle, comme dans la figure de gauche de l'illustration précédente. 2 Choisissez Modification ➤ Copier. 3 En réponse à l'invite Choix des objets, cliquez sur le cercle et appuyez sur ENTREE. 4 En réponse à l'invite Spécifiez le point de base, appuyez sur MAJ et cliquez avec le bouton droit

de la souris pour afficher le menu d'accrochage aux objets. Choisissez Extrémité.

5 Sélectionnez le coin du rectangle désigné par le repère 2 dans l'illustration.

92 | Chapitre 7 Réalisation de modifications

AUTODESK Autocad 2007 Guide de mise en route [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Passage du papier à la CAO

Dessin à l'échelle

Présentation du dessin

Organisation des informations de dessin

Etablissement de normes de CAO

Création de dessins avec efficacité

Création de dessins avec précision

Affichage du dessin

Création de symboles normalisés

Création de cotes et de texte

Modification du dessin

Introduction

Pourquoi utiliser ce guide ?

Préparation aux exercices

Informations supplémentaires
