AUTODESK Autocad 2004 Instruction Manual [fr]

Download

AutoCAD

Manuel d'utilisation

2004

00118-110000-5020A Février 2003

Cet ouvrage ne peut être reproduit, même partiellement, sous quelque forme et à quelque fin que ce soit.

AUTODESK, INC. FOURNIT CES ARTICLES DANS L'ETAT SANS GARANTIE D'AUCUNE SORTE, NI EXPRESSE, NI IMPLICITE, Y COMPRIS DE FAÇON NON LIMITATIVE LES GARANTIES IMPLICITES D'ADAPTATION COMMERCIALES ET D'APTITUDE A UNE UTILISATION PARTICULIERE.

EN AUCUN CAS, AUTODESK, INC. NE SAURAIT ETRE RESPONSABLE DES DOMMAGES PARTICULIERS, FORTUITS OU NON, DIRECTS OU INDIRECTS RESULTANT DE L'ACHAT OU L'UTILISATION DE CES ARTICLES. LA RESPONSABILITE D'AUTODESK, INC., QUELLE QUE SOIT LA FORME D'ACTION CHOISIE, NE SAURAIT EXCEDER LE PRIX D'ACHAT DES ARTICLES DECRITS DANS LE PRESENT OUVRAGE.

Autodesk, Inc. se réserve le droit de réviser et d'améliorer ses produits. Cette publication décrit l'état du produit au moment de sa publication et ne préjuge pas des évolutions qu'il pourrait subir

Les marques suivantes sont des marques déposées d'Autodesk, Inc. aux Etats-Unis et/ou dans d'autres pays : 3D Props, 3D Studio, 3D Studio MAX, 3D Studio VIZ, 3DSurfer, ActiveShapes, ActiveShapes (logo), Actrix, ADI, AEC Authority (logo), AEC-X, Animator Pro, Animator Studio, ATC, AUGI, AutoCAD, AutoCAD LT, AutoCAD Map, Autodesk, Autodesk Inventor, Autodesk (logo), Autodesk MapGuide, Autodesk University (logo), Autodesk WalkThrough, Autodesk World, AutoLISP, AutoSketch, Biped, bringing information down to earth, CAD Overlay, Character Studio, Cinepak, Cinepak (logo), Codec Central, Combustion, Design Your World, Design Your World (logo), Discreet, EditDV, Education by Design, gmax, Heidi, HOOPS, Hyperwire, i-drop, Inside Track, Kinetix, MaterialSpec, Mechanical Desktop, NAAUG, ObjectARX, PeopleTracker, Physique, Planix, Powered with Autodesk Technology (logo), RadioRay, Revit, Softdesk, Texture Universe, The AEC Authority, The Auto Architect, VISION, Visual, Visual Construction, Visual Drainage, Visual Hydro, Visual Landscape, Visual Roads, Visual Survey, Visual Toolbox, Visual TugBoat, Visual LISP, Volo, WHIP! et WHIP! (logo).

Les marques suivantes sont des marques commerciales d'Autodesk, Inc. aux Etats-Unis et/ou dans d'autres pays : 3ds max, AutoCAD Architectural Desktop, AutoCAD Learning Assistance, AutoCAD LT Learning Assistance, AutoCAD Simulator, AutoCAD SQL Extension, AutoCAD SQL Interface, Autodesk Map, Autodesk Streamline, AutoSnap, AutoTrack, Built with ObjectARX (logo), Burn, Buzzsaw, Buzzsaw.com, Cinestream, Cleaner, Cleaner Central, ClearScale, Colour Warper, Content Explorer, Dancing Baby (image), DesignCenter, Design Doctor, Designer's Toolkit, DesignProf, DesignServer, Design Web Format, DWF, DWG Linking, DXF, Extending the Design Team, GDX Driver, gmax (logo), gmax ready (logo),Heads-up Design, IntroDV, jobnet, ObjectDBX, onscreen onair online, Plans & Specs, Plasma, PolarSnap, ProjectPoint, Reactor, Real-time Roto, Render Queue, Visual Bridge, Visual Syllabus et Where Design Connects.

Les marques suivantes sont des marques déposées d'Autodesk Canada Inc. aux Etats-Unis, au Canada et/ou dans d'autres pays : discreet, fire, flame, flint, flint RT, frost, glass, inferno, MountStone, riot, river, smoke, sparks, stone, stream, vapour et wire.

Les marques suivantes sont des marques commerciales d'Autodesk Canada Inc. aux Etats-Unis, au Canada et/ou dans d'autres pays : backburner, backdraft et Multi-Master Editing.

Tous les autres noms de marques, noms de produits et marques déposées appartiennent à leurs propriétaires respectifs.

ACIS Copyright © 1989-2001 Spatial Corp. Portions Copyright © 2002 Autodesk, Inc. Copyright © 1997 Microsoft Corporation. Tous droits réservés. Copyright © Stade de France — Macary, Zublena et Regembal, Costantini — Architectes, ADAGP — Paris — 2003 International CorrectSpell™ Spelling Correction System © 1995 de Lernout & Hauspie Speech Products, N.V. Tous droits réservés. InstallShield™ 3.0. Copyright © 1997 InstallShield Software Corporation. Tous droits réservés. Il est probable que les couleurs PANTONE ® qui s'affichent dans le logiciel ou dans la documentation ne répondent pas aux normes

PANTONE. Consultez les publications actuelles de PANTONE sur les couleurs pour plus de précisions. PANTONE ® et les autres marques commerciales Pantone, Inc. appartiennent à Pantone, Inc. © Pantone, Inc., 2002 Pantone, Inc. est propriétaire des données de couleurs et/ou des logiciels sous licence Autodesk, Inc. à distribuer uniquement en vue d'une

utilisation avec certains logiciels d'Autodesk. Les données de couleurs et/ou les logiciels PANTONE ne doivent pas être copiés sur un autre disque ou en mémoire sauf dans le cadre de l'exécution du présent logiciel d'Autodesk.

Portions Copyright © 1991-1996 Arthur D. Applegate. Tous droits réservés. Certains composants de ce logiciel ont été développés à partir des travaux du groupe indépendant d'experts JPEG. RAL DESIGN © RAL, Sankt Augustin, 2002 RAL CLASSIC © RAL, Sankt Augustin, 2002 La représentation des couleurs RAL s'effectue avec l'approbation de RAL Deutsches Institut für Gütesicherung und Kennzeichnung e.V.

(Institut allemand RAL pour l'assurance qualité et la certification), D-53757 Sankt Augustin. Polices de caractères extraites de la bibliothèque de polices Bitstream ® Copyright 1992. Polices de caractères extraites de la bibliothèque de polices Payne Loving Trust © 1996. Tous droits réservés. Publié par : Autodesk Development S.à r.l.

Rue du Puits-Godet 6 Case postale 35 2005 Neuchâtel, Suisse

Marques déposées d'Autodesk

Marques déposées d'Autodesk Canada Inc.

Marques de tiers

Logiciels d'autres sociétés

12345678910

Table des matières

Chapitre 1 Recherche d'informations . . . . . . . . . . . . . 1

Installation du produit . . . . . . . . . . . . . . . . . 2

Utilisation efficace du système d'aide . . . . . . . . . . . . 3

Recherche d'informations dans l'aide . . . . . . . . . . 3

Utilisation de l'onglet Rechercher. . . . . . . . . . . . 5

Utilisation de l'onglet Requête. . . . . . . . . . . . . 7

Mode d'organisation des rubriques . . . . . . . . . . . 8

Utilisation du bouton Flèche haut pour accéder

aux rubriques d'aide . . . . . . . . . . . . . 9

Impression des rubriques . . . . . . . . . . . . . . 9

Affichage et masquage du panneau Sommaire. . . . . . . 10

Obtention d'un complément d'aide . . . . . . . . . . 10

Utilisation de l'aide active . . . . . . . . . . . . . . . 11

Informations sur le produit . . . . . . . . . . . . . . 12

Réception des mises à jour de produit et des annonces . . . . . . 13

Présentation du centre de communication . . . . . . . . 13

Personnalisation des options de mise à jour de programme

et d'annonce . . . . . . . . . . . . . . . 15

Réception de nouvelles notifications d'informations. . . . . 16

Affichage du fichier Readme du produit . . . . . . . . . . 16

iii

Partie I Interface utilisateur . . . . . . . . . . . 17

Chapitre 2 Menus, barres d'outils et palettes d'outils . . . . . . . . 19

Palettes d'outils . . . . . . . . . . . . . . . . . . 20

Insertion de blocs et de hachures à l'aide des palettes d'outils . . 20

Modification des paramètres de palette d'outils . . . . . . 21

Contrôle des propriétés des outils . . . . . . . . . . 23

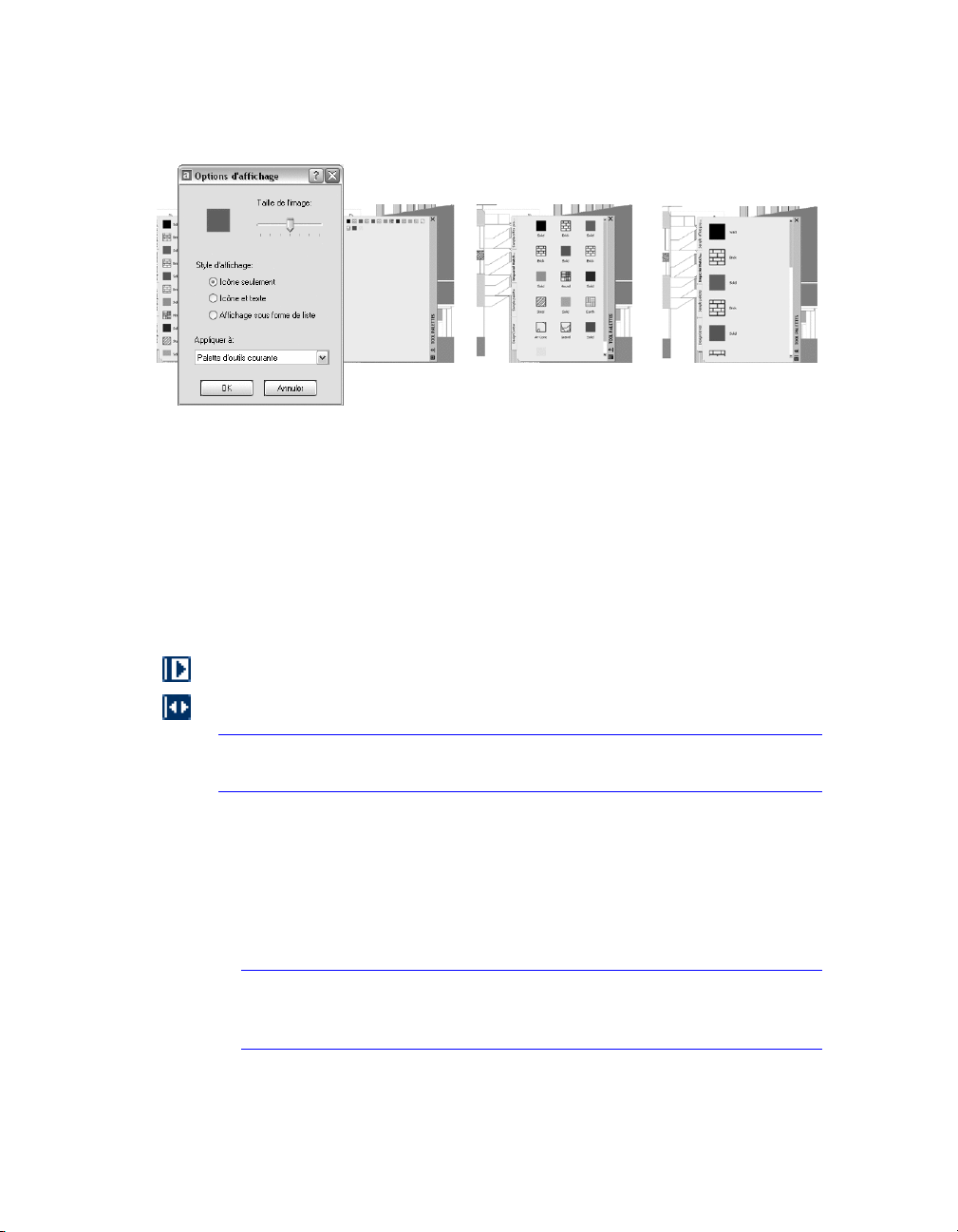

Personnalisation des palettes d'outils . . . . . . . . . 25

Enregistrement et partage de palettes d'outils . . . . . . . 27

Barres d'outils . . . . . . . . . . . . . . . . . . . 27

Barre de menus . . . . . . . . . . . . . . . . . . 29

Menus contextuels . . . . . . . . . . . . . . . . . 30

Menu Accrochage aux objets . . . . . . . . . . . . . . 34

Chapitre 3 Fenêtre de commande . . . . . . . . . . . . . . 35

Saisie des commandes sur la ligne de commande . . . . . . . 36

Saisie des variables système sur la ligne de commande . . . . . . 38

Edition et navigation dans la fenêtre de commande. . . . . . . 39

Passage entre les boîtes de dialogue et la ligne de commande . . . . 41

Ancrage et redimensionnement de la fenêtre de commande . . . . 42

Chapitre 4 DesignCenter . . . . . . . . . . . . . . . . . 45

Présentation de DesignCenter. . . . . . . . . . . . . . 46

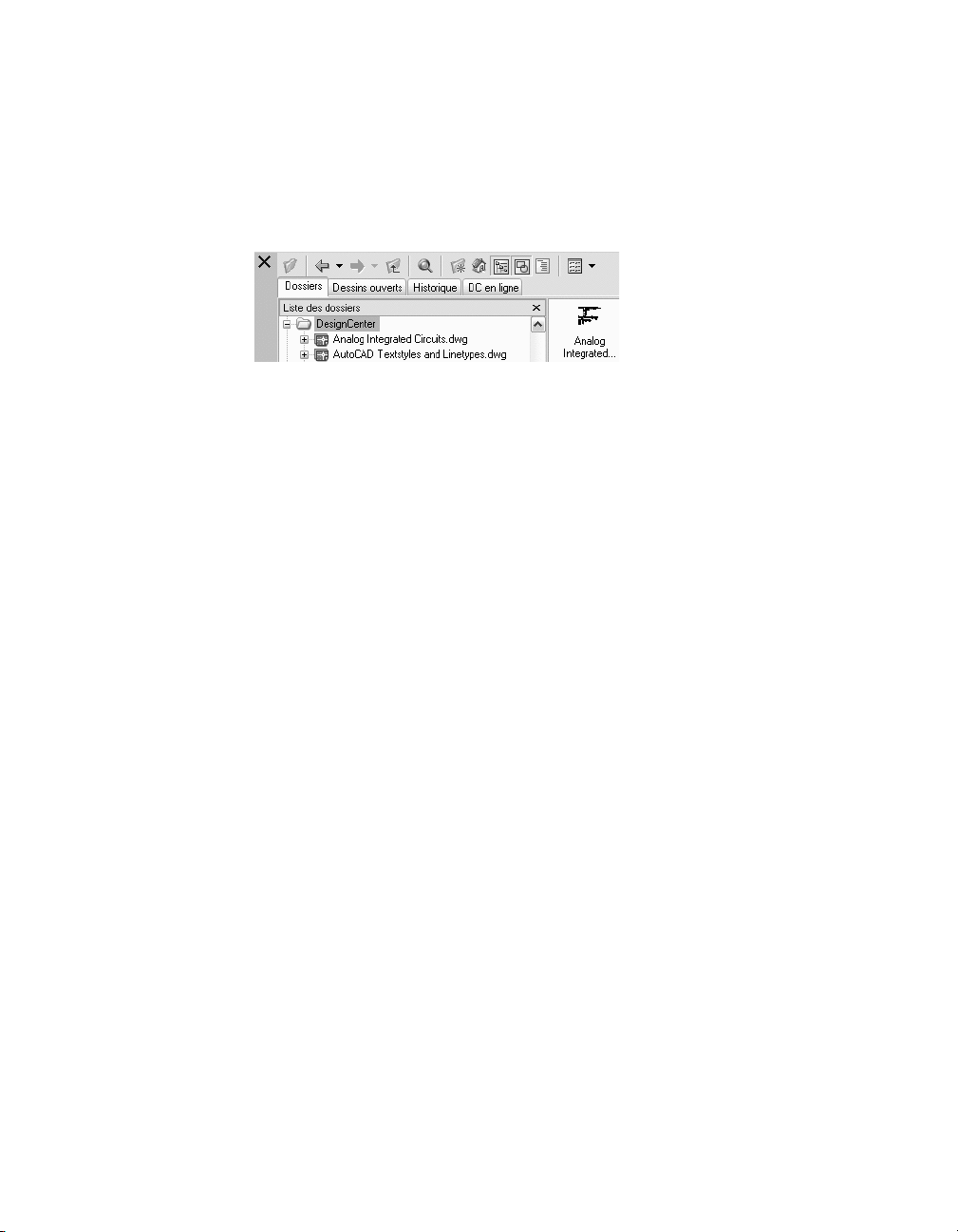

Description de la fenêtre DesignCenter . . . . . . . . . . . 46

Accès à un contenu avec DesignCenter . . . . . . . . . . . 49

Ajout d'un contenu avec DesignCenter . . . . . . . . . . . 52

Récupération d'un contenu sur le Web avec DesignCenter Online . . 56

Présentation de DesignCenter Online . . . . . . . . . 56

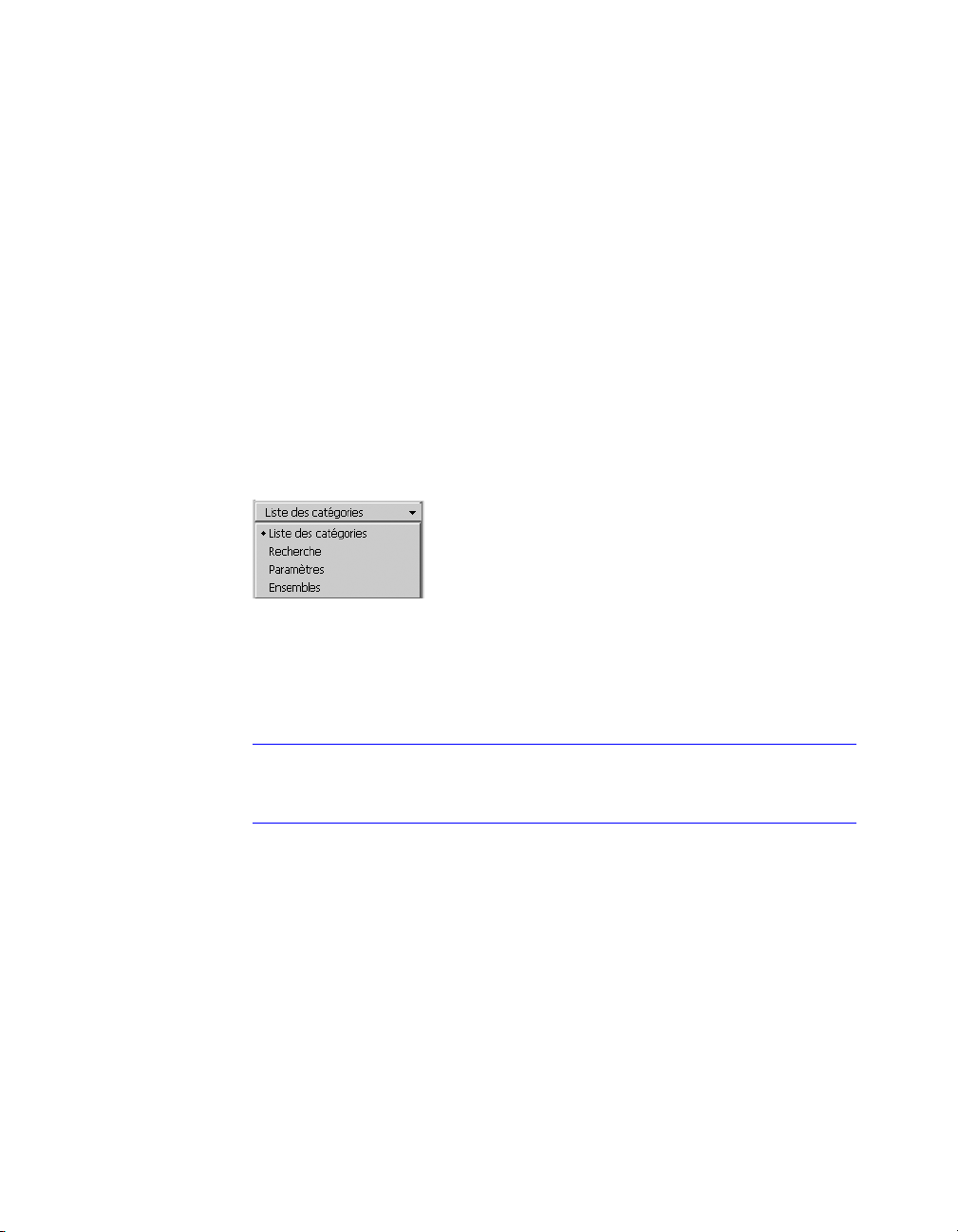

Présentation des types de contenu de DesignCenter Online . . 58

Récupération d'un contenu sur le Web . . . . . . . . . 59

Chapitre 5 Personnalisation de l'environnement de dessin . . . . . . 63

Définition des options d'interface . . . . . . . . . . . . 64

Personnalisation du démarrage . . . . . . . . . . . . . 66

Enregistrement et restauration de profils . . . . . . . . . . 68

Chapitre 6 Périphériques de pointage . . . . . . . . . . . . 71

Boutons du périphérique de pointage . . . . . . . . . . . 72

Tablettes à numériser . . . . . . . . . . . . . . . . 75

iv | Table des matières

Partie II Création, organisation et enregistrement d'un dessin 77

Chapitre 7 Création et enregistrement d'un dessin . . . . . . . . 79

Commencer un dessin avec un brouillon. . . . . . . . . . . 80

Utilisation d'un assistant de configuration . . . . . . . . . . 82

Utilisation d'un fichier gabarit pour créer un dessin . . . . . . . 83

Enregistrement d'un dessin . . . . . . . . . . . . . . . 85

Chapitre 8 Ouverture d'un dessin . . . . . . . . . . . . . . 91

Présentation de l'opération d'ouverture de dessins . . . . . . . . 92

Recherche d'un fichier dessin . . . . . . . . . . . . . . 93

Définition des chemins de recherche, des noms de fichier

et des emplacements de fichier . . . . . . . . . . 94

Utilisation de plusieurs dessins ouverts . . . . . . . . . . . 95

Ouverture d'une partie d'un dessin de grand format

(chargement partiel) . . . . . . . . . . . . . 96

Ajout d'informations d'identification à des dessins. . . . . . . . 99

Récupération d'un fichier endommagé . . . . . . . . . . 100

Chapitre 9 Définition des unités, des angles et de l'échelle. . . . . . 105

Définition des unités de mesure. . . . . . . . . . . . . 106

Définition des conventions d'angle . . . . . . . . . . . 108

Dessin à l'échelle . . . . . . . . . . . . . . . . . 108

Chapitre 10 Organisation des dessins et applications de normes . . . . 113

Présentation de Normes CAO . . . . . . . . . . . . . 114

Définition de normes . . . . . . . . . . . . . . . . 116

Vérification de la conformité des dessins . . . . . . . . . . 118

Conversion des propriétés et des noms de calque . . . . . . . 125

Conversion des calques en fonction des normes

de dessin définies . . . . . . . . . . . . . 125

Affichage des calques de dessin sélectionnés . . . . . . . 127

Purge des calques non référencés . . . . . . . . . . 128

Table des matières | v

Partie III Contrôle des vues d'un dessin . . . . . . . 129

Chapitre 11 Modification d'une vue en deux dimensions . . . . . . 131

Panoramique d'une vue. . . . . . . . . . . . . . . . 132

Agrandissement d'une vue (zoom) . . . . . . . . . . . . 133

Panoramique et zoom avec la fenêtre Vue aérienne . . . . . . . 137

Enregistrement et restauration de vues . . . . . . . . . . . 140

Chapitre 12 Définition d'une vue 3D . . . . . . . . . . . . 143

Affichage des projections parallèles en 3D . . . . . . . . . . 144

Affichage des projections parallèles en 3D . . . . . . . . 144

Sélection de vues 3D prédéfinies . . . . . . . . . . . 144

Définition d'une vue 3D à l'aide de valeurs

de coordonnées ou d'angles . . . . . . . . . . 145

Pour passer à une vue du plan XY . . . . . . . . . . 147

Modification dynamique d'une vue 3D . . . . . . . . . 147

Affichage d'une vue en perspective . . . . . . . . . . . . 149

Définition interactive des vues 3D (Orbite 3D) . . . . . . . . 151

Orbite 3D . . . . . . . . . . . . . . . . . . 151

Définition des options d'affichage graphiques 3D (Orbite 3D). . 152

Lumières et matériaux en 3D (Orbite 3D) . . . . . . . . 152

Position de la caméra (Orbite 3D). . . . . . . . . . . 153

Utilisation des commandes Orbite 3D . . . . . . . . . 155

Ajustement des plans de délimitation (Orbite 3D) . . . . . 163

Chapitre 13 Affichage de vues multiples . . . . . . . . . . . 167

Définition des fenêtres de l'onglet Objet . . . . . . . . . . 168

Sélection de la fenêtre courante . . . . . . . . . . . . . 170

Enregistrement et restauration des dispositions de fenêtres

de l'onglet Objet . . . . . . . . . . . . . . 171

Partie IV Création et modification des objets . . . . . 173

Chapitre 14 Contrôle des propriétés des objets . . . . . . . . . 175

Présentation des propriétés des objets . . . . . . . . . . . 176

Affichage et modification des propriétés d'objets. . . . . . . . 176

Copie des propriétés d'un objet à un autre . . . . . . . . . . 179

Utilisation des calques . . . . . . . . . . . . . . . . 180

Présentation des calques . . . . . . . . . . . . . 180

Utilisation des calques pour les dessins complexes . . . . . 181

Création et appellation des calques . . . . . . . . . . 184

vi | Table des matières

Modification des paramètres et des propriétés des calques . . 187

Filtrage et tri de la liste des calques . . . . . . . . . . 189

Enregistrement et restauration des paramètres des calques . . 192

Utilisation des couleurs . . . . . . . . . . . . . . . 194

Définition de la couleur active . . . . . . . . . . . 195

Modification de la couleur d'un objet . . . . . . . . . 197

Utilisation des carnets de couleurs . . . . . . . . . . 199

Utilisation des types de ligne . . . . . . . . . . . . . 202

Présentation des types de ligne . . . . . . . . . . . 202

Chargement de types de ligne . . . . . . . . . . . 202

Définition du type de ligne courant . . . . . . . . . 205

Changement du type de ligne d'un objet . . . . . . . . 206

Contrôle de l'échelle d'un type de ligne . . . . . . . . 207

Affichage de types de lignes dans des segments courts

et des polylignes . . . . . . . . . . . . . 209

Contrôle de l'épaisseur des lignes . . . . . . . . . . . . 210

Présentation de l'épaisseur des lignes . . . . . . . . . 210

Affichage de l'épaisseur des lignes . . . . . . . . . . 212

Définition de l'épaisseur de ligne courante . . . . . . . 214

Modification de l'épaisseur des lignes d'un objet . . . . . 215

Contrôle des propriétés d'affichage de certains objets . . . . . . 216

Contrôle de l'affichage des polylignes, des hachures, des rem-

plissages avec gradient, des épaisseurs de ligne et du texte 216

Gestion de l'ordre d'affichage des objets qui se chevauchent . . 218

Chapitre 15 Utilisation des outils de précision . . . . . . . . . . 219

Utilisation de coordonnées et de systèmes de coordonnées . . . . 220

Présentation de la saisie de coordonnées . . . . . . . . 220

Saisie des coordonnées en 2D . . . . . . . . . . . 221

Définition de coordonnées 3D . . . . . . . . . . . 226

Gestion du système de coordonnées utilisateur (SCU) en 2D. . 233

Définition de plans de dessin en 3D (SCU) . . . . . . . 236

Attribution d'orientations de système de coordonnées

utilisateur à des fenêtres . . . . . . . . . . . 241

Contrôle de l'affichage de l'icône du système

de coordonnées utilisateur . . . . . . . . . . 242

Accrochage à des points des objets (accrochages aux objets). . . . 245

Utilisation de l'accrochage aux objets . . . . . . . . . 245

Activation des aides de repérage visuel

pour les accrochages aux objets (AutoSnap) . . . . . 247

Limitation du déplacement du curseur . . . . . . . . . . 249

Réglage de la grille et de la résolution . . . . . . . . . 249

Utilisation du verrouillage orthogonal (mode Ortho) . . . . 251

Utilisation du repérage et de l'accrochage polaires . . . . . 252

Verrouillage d'un angle pour un point (Remplacer angle). . . 255

Table des matières | vii

Combinaison et décalage de points et de coordonnées . . . . . . 255

Combinaison de coordonnées (filtres de coordonnées) . . . . 256

Repérage de points sur des objets (repérage par accrochage

aux objets) . . . . . . . . . . . . . . . 258

Définition de distances . . . . . . . . . . . . . . . . 260

Saisie de distances directes . . . . . . . . . . . . . 260

Décalage par rapport aux points de référence temporaires . . . 261

Définition d'intervalles sur des objets . . . . . . . . . 262

Extraction et calcul d'informations géométriques des objets . . . . 265

Lecture de distances, d'angles et de position de points . . . . 265

Lecture d'informations d'aire . . . . . . . . . . . . 266

Utilisation du calculateur géométrique . . . . . . . . . 270

Chapitre 16 Création d'objets géométriques . . . . . . . . . . 273

Création d'objets linéaires . . . . . . . . . . . . . . . 274

Création de lignes . . . . . . . . . . . . . . . 274

Création de polylignes . . . . . . . . . . . . . . 275

Création de polygones . . . . . . . . . . . . . . 278

Création de multilignes . . . . . . . . . . . . . . 280

Création de dessins à main levée . . . . . . . . . . . 285

Création d'objets constitués de courbes. . . . . . . . . . . 287

Création d'arcs . . . . . . . . . . . . . . . . 287

Création de cercles . . . . . . . . . . . . . . . 291

Création d'arcs à base de polylignes . . . . . . . . . . 293

Création d'anneaux . . . . . . . . . . . . . . . 297

Création d'ellipses . . . . . . . . . . . . . . . 297

Création de courbes splines . . . . . . . . . . . . 300

Création de géométries de construction et de référence . . . . . 302

Création de points de référence . . . . . . . . . . . 302

Création de droites (et de demi-droites) . . . . . . . . . 303

Création et combinaison d'aires (régions) . . . . . . . . . . 305

Création d'objets 3D. . . . . . . . . . . . . . . . . 308

Présentation des objets 3D . . . . . . . . . . . . . 308

Ajout d'une épaisseur extrudée aux objets . . . . . . . . 310

Création de modèles filaires . . . . . . . . . . . . 311

Création de surfaces . . . . . . . . . . . . . . . 312

Création de solides 3D . . . . . . . . . . . . . . 320

Création et insertion de symboles (blocs) . . . . . . . . . . 329

Présentation des blocs . . . . . . . . . . . . . . 329

Création de blocs . . . . . . . . . . . . . . . . 331

Insertion de blocs. . . . . . . . . . . . . . . . 339

Modification des blocs . . . . . . . . . . . . . . 342

Association de données aux blocs (attributs de bloc). . . . . 354

Suppression de définitions de bloc . . . . . . . . . . 364

Création de nuages de révision . . . . . . . . . . . . . 365

viii | Table des matières

Chapitre 17 Modification des objets . . . . . . . . . . . . . 369

Choix des objets . . . . . . . . . . . . . . . . . 370

Choix des différents objets . . . . . . . . . . . . 370

Choix de plusieurs objets . . . . . . . . . . . . . 371

Comment empêcher la sélection de certains objets . . . . . 374

Filtrage de jeux de sélection . . . . . . . . . . . . 375

Personnalisation de la procédure de sélection . . . . . . 378

Groupement d'objets . . . . . . . . . . . . . . 380

Correction des erreurs . . . . . . . . . . . . . . . . 384

Modification des objets . . . . . . . . . . . . . . . 385

Présentation de la modification des objets . . . . . . . 386

Suppression d'objets . . . . . . . . . . . . . . 386

Déplacement d'objets . . . . . . . . . . . . . . 388

Rotation des objets . . . . . . . . . . . . . . . 391

Alignement d'objets . . . . . . . . . . . . . . 394

Copie, décalage et reproduction en miroir des objets . . . . 395

Modification de la taille et de la forme des objets . . . . . 405

Création de raccords, de chanfreins et de points

de coupure dans des objets . . . . . . . . . . 413

Utilisation des poignées pour modifier les objets . . . . . 423

Modification des splines . . . . . . . . . . . . . 432

Modification des objets composés . . . . . . . . . . . . 435

Dissociation des objets composés (Décomposer) . . . . . 435

Modification des zones hachurées et des zones

de remplissage plein . . . . . . . . . . . . 436

Modification ou jonction des polylignes . . . . . . . . 438

Modification des multilignes. . . . . . . . . . . . 442

Modification des solides 3D . . . . . . . . . . . . . . 444

Présentation de la modification des solides 3D . . . . . . 444

Raccord et chanfreinage des solides 3D . . . . . . . . 445

Coupe et section des solides 3D . . . . . . . . . . . 446

Modification des faces des solides 3D . . . . . . . . . 448

Modification des arêtes des solides 3D . . . . . . . . . 455

Empreinte des solides 3D . . . . . . . . . . . . . 456

Séparation des solides 3D . . . . . . . . . . . . . 457

Gainage des solides 3D. . . . . . . . . . . . . . 458

Nettoyage et vérification des solides 3D . . . . . . . . 458

Utilisation des fonctions Couper, Copier et Coller de Windows . . 459

Table des matières | ix

Partie V Hachures, notes et cotes. . . . . . . . . 463

Chapitre 18 Hachures, remplissages et nettoyages . . . . . . . . 465

Présentation des motifs de hachures et des remplissages . . . . . 466

Définition des contours de hachures . . . . . . . . . . . 470

Présentation des contours de hachures . . . . . . . . . 470

Contrôle des hachures dans les îlots . . . . . . . . . . 471

Définition des contours de hachures dans les grands dessins . . 473

Création de hachures non délimitées . . . . . . . . . 474

Choix des motifs de hachures et des remplissages . . . . . . . 475

Création de zones pleines . . . . . . . . . . . . . 475

Création de zones avec gradient . . . . . . . . . . . 478

Utilisation de motifs de hachures prédéfinis . . . . . . . 480

Création de motifs de hachures définis par l'utilisateur . . . . 481

Création d'une zone vide pour couvrir les objets . . . . . . . . 481

Chapitre 19 Notes et étiquettes . . . . . . . . . . . . . . 483

Présentation des notes et des étiquettes. . . . . . . . . . . 484

Création de texte. . . . . . . . . . . . . . . . . . 484

Présentation de la création de texte et de repères . . . . . . 484

Création d'un texte sur une seule ligne . . . . . . . . . 485

Création d'un texte multiligne . . . . . . . . . . . 487

Création de texte avec repères . . . . . . . . . . . . 498

Importation de texte à partir d'un fichier externe. . . . . . 502

Utilisation de styles de texte . . . . . . . . . . . . . . 503

Présentation des styles de texte . . . . . . . . . . . 503

Attribution des polices de texte . . . . . . . . . . . 505

Définition de la hauteur du texte . . . . . . . . . . . 511

Définition de l'angle d'inclinaison du texte . . . . . . . 512

Définition de l'orientation horizontale ou verticale . . . . . 513

Modification du texte . . . . . . . . . . . . . . . . 514

Présentation de la modification du texte . . . . . . . . 514

Modification d'un texte sur une seule ligne . . . . . . . 514

Modification du texte multiligne . . . . . . . . . . . 515

Modification de texte avec ligne de repère . . . . . . . . 518

Modification de l'échelle et de la justification du texte . . . . 519

Vérification orthographique . . . . . . . . . . . . . . 520

Utilisation d'un éditeur de texte externe . . . . . . . . . . 523

Présentation de l'utilisation d'un éditeur de texte externe . . . 523

Formatage de texte multiligne dans un éditeur externe . . . . 523

x | Table des matières

Chapitre 20 Cotes et tolérances . . . . . . . . . . . . . . . 527

Concepts de base de la cotation. . . . . . . . . . . . . 528

Présentation de la cotation . . . . . . . . . . . . 528

Eléments d'une cote . . . . . . . . . . . . . . 529

Cotes associatives . . . . . . . . . . . . . . . 530

Utilisation des styles de cote . . . . . . . . . . . . . . 532

Présentation des styles de cote . . . . . . . . . . . 532

Comparaison des styles de cote et des variables . . . . . . 532

Contrôle de la géométrie de la cote. . . . . . . . . . 534

Contrôle du texte de la cote . . . . . . . . . . . . 538

Contrôle des valeurs de cote . . . . . . . . . . . . 546

Définition de l'échelle des cotes. . . . . . . . . . . . . 552

Création de cotes . . . . . . . . . . . . . . . . . 555

Création de cotes linéaires . . . . . . . . . . . . 555

Création de cotes radiales . . . . . . . . . . . . . 560

Création de cotes angulaires . . . . . . . . . . . . 562

Création de cotes superposées . . . . . . . . . . . 564

Modification des cotes existantes . . . . . . . . . . . . 565

Application d'un nouveau style à une cote existante . . . . 565

Remplacement du style de cote . . . . . . . . . . . 566

Modification du texte de cote . . . . . . . . . . . 568

Modification de la géométrie de la cote . . . . . . . . 571

Modification de l'associativité des cotes . . . . . . . . 573

Ajout de tolérances géométriques . . . . . . . . . . . . 575

Présentation des tolérances géométriques. . . . . . . . 575

Conditions de matière . . . . . . . . . . . . . . 577

Cadres de références . . . . . . . . . . . . . . 577

Zones de tolérance projetées . . . . . . . . . . . . 578

Tolérances composées . . . . . . . . . . . . . . 578

Partie VI Création de présentations et de tracés . . . . 581

Chapitre 21 Création de présentations . . . . . . . . . . . . 583

Présentation des présentations . . . . . . . . . . . . . 584

Utilisation de l'espace papier et de l'espace objet . . . . . . . 588

Configuration d'une présentation . . . . . . . . . . . . 590

Présentation de la configuration des présentations . . . . . 590

Sélection du format de papier d'une présentation . . . . . 591

Définition de l'orientation du dessin dans une présentation . . 595

Définition de l'origine du tracé dans une présentation. . . . 596

Définition de l'aide de tracé d'une présentation . . . . . . 597

Définition de l'échelle de tracé d'une présentation . . . . . 598

Table des matières | xi

Définition de l'échelle des épaisseurs de ligne d'une présentation 599 Utilisation de l'Assistant de Présentation

pour définir les paramètres de présentation . . . . . 600

Réutilisation des présentations et des paramètres de présentation . . 600

Duplication d'une présentation . . . . . . . . . . . 600

Création d'une présentation à l'aide d'un gabarit . . . . . . 601

Enregistrement d'un gabarit de présentation . . . . . . . 602

Insertion d'une présentation à l'aide de DesignCenter . . . . 603

Importation des paramètres PCP ou PC2 dans une présentation . 604

Création et utilisation de mises en page nommées . . . . . 604

Création de fenêtres de présentation . . . . . . . . . . . 607

Utilisation des fenêtres de présentation . . . . . . . . . 607

Placement des fenêtres de présentation . . . . . . . . . 608

Modification des propriétés des fenêtres de présentation . . . 610

Verrouillage de l'échelle des fenêtres de présentation . . . . 611

Gestion de la visibilité dans des fenêtres de présentation . . . . . 612

Gestion de la visibilité d'un calque dans une présentation . . . . . 614

Edition dans les fenêtres de présentation . . . . . . . . . . 617

Mise à l'échelle des vues par rapport à l'espace papier . . . . 617

Mise à l'échelle des types de ligne dans les fenêtres

de présentation . . . . . . . . . . . . . . 618

Alignement des vues dans les fenêtres de présentation . . . . 619

Rotation des vues dans les fenêtres de présentation . . . . . 621

Création d'une fenêtre non rectangulaire . . . . . . . . . . 622

Redéfinition du contour d'une fenêtre existante . . . . . . 623

Utilisation des poignées pour modifier les fenêtres

non rectangulaires . . . . . . . . . . . . . 623

Zoom et panoramique dans une fenêtre non rectangulaire. . . 624

Chapitre 22 Impression de dessins . . . . . . . . . . . . . 625

Présentation du traçage. . . . . . . . . . . . . . . . 626

Modifications apportées au traçage par rapport

aux versions antérieures . . . . . . . . . . . 629

Présentation des modifications apportées au traçage

par rapport aux versions antérieures . . . . . . . 629

Traçage de dessins venant de versions antérieures . . . . . 630

Migration des paramètres de plume des versions antérieures . . 631 Utilisation des fichiers de configuration des traceurs des versions

antérieures . . . . . . . . . . . . . . . 632

Mise en page avant impression . . . . . . . . . . . . . 634

Configuration du format de papier . . . . . . . . . . 634

Positionnement du dessin sur le papier . . . . . . . . . 637

xii | Table des matières

Contrôle du traçage des objets . . . . . . . . . . . . . 639

Définition de l'échelle du tracé . . . . . . . . . . . 639

Définition des options des objets tracés . . . . . . . . 641

Paramétrage des options de fenêtre ombrée . . . . . . . 644

Utilisation des styles de tracé pour gérer les objets tracés . . . 647 Utilisation de tables de styles de tracé dépendant de la couleur . 654

Utilisation des tables de styles de tracé nommés. . . . . . 655

Modification des paramètres des styles de tracé . . . . . . 661

Définition de l'aire de tracé . . . . . . . . . . . . . . 671

Affichage de l'aperçu d'un tracé . . . . . . . . . . . . . 672

Impression de fichiers sous d'autres formats . . . . . . . . . 673

Traçage dans un fichier DXB . . . . . . . . . . . . 673

Traçage dans un fichier raster . . . . . . . . . . . 674

Création d'un fichier Adobe PostScript. . . . . . . . . 675

Création d'un fichier de tracé . . . . . . . . . . . 677

Traçage de fichiers en différé. . . . . . . . . . . . . . 678

Partie VII Partage de données entre dessins et applications. 685

Chapitre 23 Référence à d'autres fichiers dessin (xréfs) . . . . . . . 687

Présentation des références externes . . . . . . . . . . . 688

Attache, mise à jour et liaison de références externes . . . . . . 688

Attachement de références externes . . . . . . . . . 688

Imbrication et superposition de références externes . . . . 691

Mise à jour de références externes attachées . . . . . . . 693

Délimitation de références externes et de blocs . . . . . . 695

Résolution des conflits de nom dans les références externes . . 697

Archivage des dessins contenant des références externes (liées) . 699

Détachement de références externes . . . . . . . . . . . 700

Modification des références externes et des blocs dans le dessin . . 701

Modification d'une xréf dans une fenêtre distincte . . . . . 701

Modification de xréfs et de blocs en contexte . . . . . . 701

Définition des chemins d'accès aux fichiers de référence externe . . 708

Résolution des erreurs de références externes . . . . . . . . 713

Résolution des références externes manquantes . . . . . . 713

Résolution des références externes circulaires . . . . . . 714

Suivi des opérations de référence externe (fichier journal) . . 714 Amélioration des performances avec des xréfs volumineuses . . . 717

Présentation du chargement sur demande . . . . . . . 717

Déchargement des xréfs . . . . . . . . . . . . . 717

Utilisation du chargement sur demande . . . . . . . . 718

Utilisation des index de calque et d'espace . . . . . . . 719

Définition des chemins d'accès des fichiers de xréf temporaires . 720

Table des matières | xiii

Chapitre 24 Liaison et incorporation de données (OLE) . . . . . . 723

Présentation d'OLE . . . . . . . . . . . . . . . . . 724

Importation d'objets OLE . . . . . . . . . . . . . . . 726

Présentation de l'importation d'objets OLE dans les dessins . . 726

Liaison d'objets OLE dans les dessins . . . . . . . . . 726

Incorporation d'objets OLE dans les dessins . . . . . . . 729

Limitations d'objets OLE dans des dessins . . . . . . . . 732

Exportation d'objets OLE depuis les dessins . . . . . . . . . 732

Modification des objets OLE dans les dessins . . . . . . . . . 734

Chapitre 25 Utilisation de données dans d'autres formats. . . . . . 739

Importation de fichiers créés dans d'autres formats . . . . . . . 740

Exportation de dessins dans d'autres formats de fichier. . . . . . 743

Fichiers DXF . . . . . . . . . . . . . . . . . 743

Fichiers WMF . . . . . . . . . . . . . . . . . 744

Fichiers raster . . . . . . . . . . . . . . . . . 744

Fichiers PostScript . . . . . . . . . . . . . . . 745

Fichiers ACIS . . . . . . . . . . . . . . . . . 747

Fichiers 3D Studio . . . . . . . . . . . . . . . 747

Fichiers Stereolithograph . . . . . . . . . . . . . 748

Fichiers DWF . . . . . . . . . . . . . . . . . 748

Utilisation de dessins provenant de différentes applications et versions 749

Enregistrement des dessins sous des formats

de fichier dessin antérieurs . . . . . . . . . . 749

Utilisation des dessins AutoCAD dans AutoCAD LT . . . . . 750

Utilisation d'objets personnalisés et d'objets externes . . . . 751

Chapitre 26 Accès à des bases de données externes . . . . . . . 755

Présentation de l'utilisation d'AutoCAD avec des bases

de données externes . . . . . . . . . . . . 756

Accès à une base de données depuis AutoCAD . . . . . . . . 757

Configuration d'une base de données pour son utilisation

avec des dessins AutoCAD. . . . . . . . . . . 757

Affichage des données d'une table de base de données . . . . 760

Modification des données d'une table de base de données . . . 765

Liaison d'enregistrements de base de données à des objets graphiques . 768

Création et modification des liens et des gabarits de lien . . . 768

Identification et sélection des liens existants . . . . . . . 772

Recherche et correction des erreurs de lien . . . . . . . . 776

Exportation des informations sur les liens . . . . . . . . 777

xiv | Table des matières

Utilisation des étiquettes pour afficher des informations

de base de données dans le dessin . . . . . . . . 778

Création et modification des étiquettes

et des gabarits d'étiquette . . . . . . . . . . 778

Mise à jour d'étiquettes avec de nouvelles valeurs

de base de données . . . . . . . . . . . . 783

Utilisation de requêtes pour filtrer les informations

de la base de données. . . . . . . . . . . . 783

Présentation des requêtes . . . . . . . . . . . . . 783

Création de requêtes simples . . . . . . . . . . . . 785

Utilisation du Générateur de requête . . . . . . . . . 789

Utilisation des requêtes SQL . . . . . . . . . . . . 791

Combinaison de requêtes . . . . . . . . . . . . . 793

Enregistrement et réutilisation des requêtes . . . . . . . 795

Partage des gabarits de liaison et d'étiquette et des requêtes

avec d'autres utilisateurs . . . . . . . . . . . 796

Utilisation des liaisons dans les fichiers créés

avec des versions antérieures . . . . . . . . . 798

Partie VIII Travail en commun avec d'autres personnes

et sociétés . . . . . . . . . . . . . 803

Chapitre 27 Protection et signature de dessins . . . . . . . . . . 805

Encodage de dessin. . . . . . . . . . . . . . . . . 806

Présentation de l'encodage . . . . . . . . . . . . 806

Protection de dessin par encodage . . . . . . . . . . 807

Affichage de dessins protégés par mot de passe . . . . . . 809

Signature de dessin. . . . . . . . . . . . . . . . . 811

Présentation des signatures numériques . . . . . . . . 812

Dessin avec signature personnelle . . . . . . . . . . 812

Affichage de dessins pourvus de signatures numériques . . . 816

Chapitre 28 Echange de dessins via Internet. . . . . . . . . . . 823

Présentation de l'accès Internet . . . . . . . . . . . . . 824

Ajout d'hyperliens à un dessin . . . . . . . . . . . . . 824

Généralités sur l'utilisation des hyperliens dans un dessin . . 824 Accès à un fichier ou à une page Web via un hyperlien . . . 825 Utilisation d'un hyperlien pour créer un message électronique . 829

Utilisation d'hyperliens dans des blocs. . . . . . . . . 829

Création d'un dessin à l'aide d'un hyperlien . . . . . . . 830

Conversion en hyperliens d'URL précédemment associés . . . 831

Table des matières | xv

Utilisation des fichiers dessin sur Internet . . . . . . . . . . 831

Ouverture et enregistrement de fichiers sur l'Internet . . . . 831

Utilisation des références externes sur Internet . . . . . . 836

Insertion de contenu à partir d'un site Web . . . . . . . 837

Préparation d'un jeu de fichiers dessin en vue

de la transmission sur Internet . . . . . . . . . 840

Création de pages Web à l'aide de l'assistant Publier sur le Web . . . 842

Chapitre 29 Insertion et affichage des annotations . . . . . . . . 845

Présentation de la fonction d'annotations électroniques . . . . . 846

Insertion de données d'annotation . . . . . . . . . . . . 846

Examen des annotations électroniques . . . . . . . . . . . 848

Chapitre 30 Publication de jeux de dessins . . . . . . . . . . 851

Présentation de l'éditeur de conception. . . . . . . . . . . 852

Création d'un jeu de dessins électroniques. . . . . . . . . . 854

Création d'un jeu de dessins sur papier (et traçage dans un fichier) . . 858

Modification d'un jeu de dessins . . . . . . . . . . . . . 861

Republication d'un jeu de dessins . . . . . . . . . . . . 863

Visualisation d'un jeu de dessins publié . . . . . . . . . . 865

Configuration d'un pilote DWF6 (évolué) . . . . . . . . . . 866

Présentation de la création ou de la modification d'un fichier de

configuration DWF6 . . . . . . . . . . . . 866

Définition de la résolution des fichiers DWF . . . . . . . 869

Détermination de la compression des fichiers DWF . . . . . 870

Définition du traitement des polices pour le fichier DWF . . . 871

Modification des motifs de plume pour le fichier DWF . . . . 874

Partie IX Création d'images et de graphiques réalistes . . 877

Glossaire . . . . . . . . . . . . . . . . . 879

Index . . . . . . . . . . . . . . . . . . 895

xvi | Table des matières

Recherche d'informations

AutoCAD

vous permettent de travailler avec beaucoup d'efficacité

et d'atteindre de hauts niveaux de productivité. Vous

installez AutoCAD à l'aide de l'assistant d'installation

qui démarre automatiquement lorsque vous insérez le

CD du produit.

AutoCAD est une application généralement intuitive,

mais lors de la recherche d'informations, vous pouvez

gagner encore du temps en utilisant le système d'aide.

Le système d'aide est organisé de façon structurée, ce qui

vous permet de repérer facilement les informations que

vous recherchez.

est une application puissante dont les outils

Contenu

■ Installation du produit

■ Utilisation efficace

du système d'aide

■ Utilisation de l'aide active

■ Informations sur le produit

■ Affichage du fichier

Readme du produit

■ Obtention des mises à jour

de la documentation

■ Réception des mises à jour

de produit et des annonces

Installation du produit

Vous pouvez facilement installer et configurer AutoCAD sur un ordinateur autonome. Insérez le CD du produit dans le lecteur de CD-ROM. Dans le navigateur de CD AutoCAD, dans l'onglet Installation, cliquez sur Installer. L'assistant d'installation vous guide dans le processus d'installation. Le navigateur de CD AutoCAD fournit également des instructions relatives aux installations réseau et à l'accès aux informations sur le support technique et les licences.

Si vous souhaitez des informations plus détaillées sur l'installation d'une version autonome d'AutoCAD, consultez le Guide d'installation en autonome. Pour accéder à ce guide, dans le navigateur de CD AutoCAD, après avoir cliqué sur l'onglet Installation, cliquez sur Guide d'installation en autonome (.chm).

Si vous souhaitez des informations plus détaillées sur la répartition d'AutoCAD en réseau, consultez le Guide de l'administrateur réseau. Pour accéder à ce guide, dans le navigateur de CD AutoCAD, cliquez sur l'onglet Répartition réseau, puis sur Guide de l'administrateur réseau (.chm).

Une fois le produit installé, vous pouvez accéder au Guide d'installation en autonome ou au Guide de l'administrateur réseau depuis le système d'aide.

Outils de migration

Les outils de migration d'AutoCAD vous aident lorsque vous effectuez une mise à jour vers une nouvelle version d'AutoCAD (voir le site Web pour plus de détails). Vous pouvez télécharger en plusieurs langues les outils de migration à partir du site Web d'Autodesk. Les outils disponibles sont les suivants :

■ Convertisseur d'état des calques

■ Batch Drawing Converter

■ Adaptateur AutoLISP

■ Porteur des menus et des barres d'outils

■ Porteur des alias de commande

■ ScriptPro

Une fois que vous avez accédé au site Web d'Autodesk à l'adresse http://www.autodesk.com/migrationtools, effectuez une recherche sur Outils de migration.

Remarque Etant donné qu'il s'agit d'outils publics, le support produit les

concernant est limité aux groupes de discussion d'Autodesk.

2 | Chapitre 1 Recherche d'informations

Utilisation efficace du système d'aide

AutoCAD contient des informations très complètes sur l'utilisation d'AutoCAD. Dans la fenêtre d'aide, utilisez le volet gauche pour rechercher des informations. Les onglets situés en haut du volet gauche donnent accès aux différentes méthodes de recherche de rubriques. Le panneau droit présente les rubriques sélectionnées.

Recherche d'informations dans l'aide

Les onglets du panneau gauche de la fenêtre d'aide donnent accès aux différentes méthodes de recherche d'informations. Pour trouver un mot ou une expression spécifique dans la rubrique courante, utilisez la combinaison de touches CTRL+F.

Onglet Sommaire

■ Présente une vue d'ensemble de la documentation sous la forme d'une

liste de rubriques et de sous-rubriques.

■ Vous permet de parcourir l'aide en sélectionnant et développant des

rubriques.

■ Fournit une structure qui vous permet toujours de vous situer dans l'aide

et d'accéder rapidement aux autres rubriques.

Onglet Index

■ Affiche la liste alphabétique des mots-clés associés aux rubriques

répertoriées sur l'onglet Sommaire.

■ Permet d'accéder rapidement aux informations lorsque vous connaissez

déjà le nom de la fonction, de la commande ou de l'opération, ou lorsque l'action que doit exécuter AutoCAD vous est connue.

Onglet Rechercher

■ Permet d'effectuer une recherche de texte dans toutes les rubriques de

l'onglet Sommaire.

■ Permet d'effectuer une recherche complète d'un mot ou d'une expression.

■ Affiche une liste de rubriques classées contenant le ou les mots entrés dans

le champ du mot-clé.

Onglet Favoris

■ Fournit une zone dans laquelle vous pouvez enregistrer des "signets"

associés à des rubriques importantes.

Utilisation efficace du système d'aide | 3

■ Affiche la liste de vos rubriques favorites ou souvent utilisées.

■ Affiche la liste des rubriques figurant dans le panneau droit de la fenêtre

de l'aide, y compris les rubriques sur Internet.

Onglet Requête

■ Permet de rechercher des informations en formulant une question en

langage courant.

■ Affiche une liste de rubriques classées contenant le mot ou l'expression

entrés dans le champ de la question.

■ Fournit un lien de recherche sur Internet qui envoie la requête à un

moteur de recherche sur le Web.

Pour démarrer l'aide

■ Dans le menu Aide, cliquez sur Aide ou sur Aide aux développeurs.

Remarque Pour afficher les informations d'aide, vous pouvez appuyer sur la

touche F1 depuis la ligne de commande, dans une boîte de dialogue ou à l'invite d'une commande.

Pour utiliser le sommaire de l'aide

1 Si nécessaire, cliquez sur le bouton Afficher pour faire apparaître le

panneau gauche de la fenêtre d'aide. Cliquez ensuite sur l'onglet Sommaire pour afficher le sommaire de l'aide.

2 Pour développer l'arborescence du sommaire, utilisez l'une des méthodes

suivantes :

■ Cliquez deux fois sur une icône de livre fermé ou cliquez sur l'icône +

située en regard.

■ Cliquez dans le sommaire avec le bouton droit de la souris et choisissez

Ouvrir tout.

3 Pour réduire l'arborescence du sommaire, utilisez l'une des méthodes

suivantes :

■ Cliquez deux fois sur une icône de livre ouvert ou cliquez sur l'icône —

située en regard.

■ Cliquez dans le sommaire avec le bouton droit de la souris et choisissez

Fermer tout.

4 Pour afficher une rubrique, utilisez l'une des méthodes suivantes :

■ Dans le sommaire, cliquez sur la rubrique souhaitée.

■ Cliquez sur le texte souligné bleu dans une rubrique.

4 | Chapitre 1 Recherche d'informations

Pour utiliser les favoris afin d'enregistrer et de réutiliser des rubriques

1 Dans le volet droit de la fenêtre d'aide, affichez la rubrique que vous

souhaitez mémoriser.

2 Cliquez sur l'onglet Favoris, puis sur Ajouter. 3 Effectuez l'une des opérations suivantes :

■ Pour consulter de nouveau la rubrique, sélectionnez-la dans la liste des

rubriques et cliquez sur Afficher.

■ Pour supprimer la rubrique des favoris, sélectionnez-la dans la liste des

rubriques et cliquez sur Supprimer.

Utilisation de l'onglet Rechercher

Une recherche de base via l'onglet Rechercher se compose du mot ou de l'expression que vous souhaitez trouver. Les règles de base pour la recherche sont les suivantes :

■ Tapez le terme recherché en majuscules ou en minuscules (il n'est pas tenu

compte de la taille des caractères).

■ Vous pouvez taper n'importe quelle combinaison de lettres (a-z) et de

chiffres (0-9).

■ N'utilisez pas de signes de ponctuation tels que le point, les deux-points,

le point-virgule, la virgule, le trait d'union et les guillemets simples : ils sont ignorés lors de la recherche.

■ Groupez les éléments de votre recherche au moyen de guillemets doubles

ou de parenthèses pour séparer chaque élément.

Remarque Lorsque vous utilisez l'onglet Rechercher, toutes les rubriques

contenant le mot ou l'expression spécifié sont répertoriées. Ceci inclut non seulement le texte de la rubrique, mais aussi le texte des titres de rubrique et des libellés.

Utilisation de la recherche avancée

La recherche avancée à partir de l'onglet Rechercher permet d'utiliser des opérateurs booléens et des caractères génériques. Vous pouvez limiter la recherche aux résultats précédents, à une correspondance de mots ou aux titres de rubrique. Lorsque la chaîne à rechercher est constituée de plusieurs mots, placez-la entre guillemets droits (" ") afin que la recherche porte sur la chaîne entière et non sur les différents mots qui la composent. Par exemple, entrez "unités de mesure" pour obtenir uniquement la liste des rubriques contenant la totalité de cette chaîne. Sans les guillemets, la recherche porte sur toutes les rubriques contenant l'un quelconque des mots entrés, soit ici, toutes les rubriques contenant "unités", toutes celles contenant "de" et toutes celles contenant "mesure".

Utilisation efficace du système d'aide | 5

Les opérateurs AND, OR, NOT et NEAR vous permettent de définir précisément votre recherche grâce à l'établissement d'une relation entre les termes. Le tableau suivant vous montre comment vous pouvez utiliser chacun de ces opérateurs. Si aucun opérateur n'est indiqué, AND est utilisé. Par exemple, les requêtes "impression de la bordure d'espacement" et "impression AND de AND bordure AND d'espacement" sont identiques.

Rechercher Exemple Résultat

Les deux termes dans la même rubrique

Un des termes dans la rubrique

Le premier terme sans le second terme

Les deux termes dans la même rubrique, proches l'un de l'autre

"arborescence" AND "palette"

"raster" OR "vecteur" Rubrique contenant le mot "raster"

"ole" NOT "dde" Rubrique comprenant le mot "OLE",

"utilisateur" NEAR "noyau"

Rubriques contenant à la fois les mots "arborescence" et "palette"

ou le mot "vecteur", ou les deux

mais pas le mot "DDE"

Rubrique comprenant le mot "utilisateur" et le mot "noyau" rapprochés l'un de l'autre

Remarque Les caractères |, & et ! ne fonctionnent pas comme opérateurs

booléens. Vous devez utiliser AND, OR et NOT.

Pour rechercher des informations dans l'aide

1 Cliquez sur l'onglet Rechercher, puis tapez le mot ou l'expression à trouver.

Pour affiner la recherche avec des opérateurs booléens :

■ Cliquez sur pour ajouter des opérateurs booléens à votre recherche.

■ Entrez un mot ou une phrase à la suite de l'opérateur booléen.

Les cases à cocher situées en bas de l'onglet Rechercher permettent également d'affiner la recherche :

■

Rechercher résultats précédents.

nouveaux critères de recherche aux résultats d'une recherche précédente.

■ Rechercher mots similaires. Etend la recherche afin qu'elle comprenne

des mots similaires à vos critères de recherche et ne se limite pas à des correspondances exactes.

■ Rechercher titres seulement. Limite la recherche aux titres de rubriques.

6 | Chapitre 1 Recherche d'informations

Redéfinit la recherche en appliquant de

2 Choisissez Liste des rubriques, sélectionnez la rubrique souhaitée, puis

choisissez Afficher.

3 Pour trier la liste des rubriques, cliquez sur l'en-tête de la colonne Titre,

Emplacement ou Rang. Pour afficher uniquement les procédures, cliquez sur l'en-tête de la

colonne Titre et recherchez les éléments commençant par le mot "Pour".

Utilisation de l'onglet Requête

Vous pouvez rechercher des informations en posant une question formulée en langage courant. Pour formuler ce type de requête en langage natif dans l'aide, sélectionnez l'onglet Requête et entrez une question, un mot ou une expression. Par exemple, vous pouvez entrer : Comment faire pour créer une présentation ?

Les résultats des requêtes en langage naturel sont souvent plus précis que ceux donnés par les autres recherches. Les rubriques trouvées sont classées selon leur pourcentage d'adéquation avec la question posée ou la phrase entrée.

Vous pouvez aussi étendre cette requête en langage natif au Web.

Pour utiliser des requêtes en langage naturel dans l'aide

1 Cliquez sur l'onglet Requête, puis entrez votre question. Vous pouvez aussi

entrer une expression ou un simple mot.

2 Afin de préciser la recherche, sélectionnez un élément ou un paramètre

particulier dans la Liste des composants à chercher.

3 Cliquez sur le lien de la rubrique que vous souhaitez consulter.

Remarque Si vous souhaitez savoir comment obtenir les meilleurs résultats,

cliquez sur le lien Conseils de l'onglet Requête.

Pour étendre vos requêtes à Internet

Utilisez cette procédure si les résultats d'une requête ne vous apportent pas l'information escomptée.

Descendez jusqu'au bas de la liste de rubriques trouvées à la suite de votre requête.

2 Cliquez sur le lien Rechercher sur le Web.

Un moteur de recherche Internet affiche les résultats de la recherche.

Remarque Si vous souhaitez savoir comment obtenir les meilleurs résultats,

cliquez sur le lien Conseils de l'onglet Requête.

Utilisation efficace du système d'aide | 7

Mode d'organisation des rubriques

La plupart des rubriques du système d'aide comportent trois onglets situés en haut du volet droit de la fenêtre d'aide. Les onglets affichent différents types d'informations.

■ Concepts. Décrit une caractéristique ou une fonction d'AutoCAD.

Lorsque vous cliquez sur l'onglet Concepts, le sommaire situé dans le volet gauche de la fenêtre d'aide s'agrandit et met en surbrillance la rubrique courante. L'onglet Sommaire affiche la structure de l'aide concernant cette rubrique. Vous pouvez facilement afficher des rubriques voisines en les sélectionnant dans la liste.

■ Procédures. Fournit des instructions pas à pas pour les procédures

communes apparentées à la rubrique actuelle. Après avoir affiché une procédure, vous pouvez cliquer sur l'onglet Procédures pour afficher de nouveau la liste courante des procédures.

■ Référence. Répertorie les commandes et variables système en relation

avec la rubrique courante, ainsi que des liens vers les descriptions détaillées de ces commandes. Si vous cliquez sur une entrée dans l'onglet Référence, le manuel Présentation des commandes s'ouvre sur la commande ou la variable système que vous avez sélectionnée.

Lorsque vous cliquez sur un autre onglet, la rubrique ne change pas. Seul le type d'informations affiché (liens de concepts, procédures ou de référence) est différent.

Structure de l'onglet Concepts

L'onglet Concepts contient deux types d'informations : le texte de navigation et le texte de destination. Le texte de navigation affiche des liens avec de brèves descriptions. Le texte de navigation vous guide, étape par étape, jusqu'aux informations dont vous avez besoin. Les liens qui apparaissent sur les pages de navigation vous permettent d'accéder à d'autres pages de navigation situées dans les niveaux inférieurs de la structure d'aide jusqu' à ce que vous arriviez à la page de destination. Chaque lien fournit des informations plus détaillées.

Structure des onglets Procédures et Référence

Au fur et à mesure que vous accédez aux niveaux inférieurs de la structure d'aide, les informations correspondantes des onglets Procédures et Référence deviennent plus spécifiques et le nombre d'entrées affichées sur chaque onglet diminue.

Pour changer le type d'informations affiché

■ Cliquez sur l'onglet Concepts, Procédures ou Référence pour changer le

type d'informations affiché dans le panneau droit de la fenêtre d'aide.

8 | Chapitre 1 Recherche d'informations

Utilisation du bouton Flèche haut pour accéder aux rubriques d'aide

Un bouton Flèche haut apparaît parfois dans l'angle supérieur droit d'une rubrique.

Cliquez sur ce bouton pour vous déplacer d'un niveau vers le haut à partir de la rubrique courante et accéder à une rubrique contenant un plus grand nombre d'informations.

Impression des rubriques

Le moyen le plus rapide d'imprimer la rubrique courante est de cliquer dessus avec le bouton droit de la souris et de choisir Imprimer.

Le bouton Imprimer de la barre d'outils de l'aide donne accès aux options d'impression suivantes :

■ Imprimer la rubrique sélectionnée (recommandé)

■ Imprimer l'en-tête sélectionnée et toutes les sous-rubriques

Remarque Lorsque vous choisissez la deuxième option, le nombre de pages

imprimées peut être important si la rubrique sélectionnée contient de nombreuses sous-rubriques.

Pour imprimer une rubrique

1 Affichez la rubrique à imprimer. 2 Cliquez dans la rubrique avec le bouton droit de la souris et choisissez

l'option Imprimer.

3 Dans la boîte de dialogue Imprimer, cliquez sur OK.

Pour imprimer un en-tête sélectionné et toutes les sous-rubriques

1 Affichez la rubrique à imprimer et vérifiez que l'onglet Sommaire est activé. 2 Dans la barre d'outils de l'aide, choisissez Imprimer. 3 Dans la fenêtre Impression des rubriques, sélectionnez Imprimer le titre

sélectionné et toutes les sous-rubriques.

4 Cliquez sur OK.

Utilisation efficace du système d'aide | 9

Affichage et masquage du panneau Sommaire

Vous pouvez réduire la taille de la fenêtre d'aide en masquant le panneau contenant les onglets Sommaire, Index, Rechercher, Favoris et Requête. Cette taille est mieux adaptée à l'affichage des procédures lorsque vous travaillez.

Vous pouvez agrandir la fenêtre d'aide pour afficher le panneau contenant les onglets Sommaire, Index, Rechercher, Favoris et Requête. De cette façon, il est plus facile de rechercher et d'afficher des informations conceptuelles et de référence.

Obtention d'un complément d'aide

Vous pouvez accéder à plusieurs sources d'aide supplémentaires :

■ En appuyant sur la touche F1 à partir d'une commande, d'une variable

système ou d'une boîte de dialogue. le manuel Présentation des commandes affiche des informations exhaustives.

■ En cliquant sur le point d'interrogation présent dans de nombreuses

boîtes de dialogue. une description de l'option de la boîte de dialogue sélectionnée s'affiche.

■ En affichant la rubrique Readme du produit dans l'aide.

Affiche les informations de dernière minute sur ce produit.

Il existe également d'autres ressources pouvant vous aider à obtenir des informations sur les produits Autodesk et des réponses aux questions éventuelles que vous vous posez sur AutoCAD.

■ Site Web d'Autodesk. allez sur http://www.autodesk.com.

■ Support local. Adressez-vous à votre revendeur AutoCAD ou à l'agence

commerciale d'Autodesk dans votre pays.

Utilisation de l'aide active

La fenêtre Aide active fournit un portail pratique vers le système d'aide. Pendant une commande, l'aide active affiche des liens vers le manuel Présentation des commandes et vers des procédures relatives à cette commande.

Vous pouvez entrer une question dans la zone située en haut de la fenêtre Aide active, puis cliquer sur ASK. Le système d'aide affiche ensuite la liste des rubriques se rapportant à votre question.

Les indications fournies par l'aide active sont en général suffisantes pour vous permettre d'exécuter des tâches dont vous n'avez pas l'habitude ou que vous effectuez rarement.

Pour afficher l'aide active

■ Dans le menu Aide, choisissez Aide active.

Pour naviguer dans l'aide active

1 Cliquez avec le bouton droit de la souris dans la fenêtre de l'aide active

pour afficher le menu contextuel.

2 Choisissez Démarrage, Précédente ou Suivante, comme pour un

navigateur Internet.

Pour gérer les paramètres de l'aide active

1 Cliquez avec le bouton droit de la souris dans la fenêtre Aide active. 2 Choisissez Paramètres dans le menu contextuel. 3 Dans la boîte de dialogue Paramètres de l'aide active, la case à cocher

Afficher au démarrage permet d'indiquer si l'aide active démarre automatiquement au lancement d'AutoCAD.

■ Si vous activez l'option Afficher au démarrage, l'aide active s'affiche

automatiquement.

■ Si vous désactivez l'option Afficher au démarrage, l'aide active ne

s'affiche pas automatiquement au démarrage. Vous devez choisir une alternative lors de l'étape suivante.

Utilisation de l'aide active | 11

4 Dans la boîte de dialogue Paramètres de l'aide active, sous Activation,

choisissez l'une des options suivantes pour sélectionner le mode d'accès à l'aide active :

■ Toutes les commandes. L'aide active s'affiche lorsque vous exécutez

une commande.

■ Commandes nouvelles et améliorées. L'aide active démarre lorsque

vous lancez une nouvelle commande ou une commande modifiée dans cette version d'AutoCAD.

■ Boîtes de dialogue seulement. L'aide active s'affiche lorsqu'une boîte

de dialogue s'ouvre.

■ Selon les besoins. L'aide active s'affiche lorsque vous choisissez Aide

active dans le menu d'aide ou que vous entrez commande.

5 Cliquez sur OK pour fermer la boîte de dialogue Paramètres de l'aide active.

AIDACTIVE sur la ligne de

Remarque Après avoir fermé l'aide active, si vous cliquez deux fois sur l'icône

de l'aide active, généralement située dans le coin inférieur droit de l'écran, la fenêtre de l'aide active s'ouvre à nouveau.

Pour imprimer les informations de l'aide active

1 Dans la fenêtre Aide active, affichez les informations à imprimer. 2 Cliquez avec le bouton droit de la souris dans la fenêtre Aide active. 3 Choisissez Imprimer dans le menu contextuel. 4 Dans la boîte de dialogue Imprimer, cliquez sur OK.

Pour désactiver l'aide active

1 Cliquez avec le bouton droit de la souris sur l'icône Aide active située dans

la barre d'état système, dans le coin inférieur droit de l'écran.

2 Cliquez sur Quitter.

Informations sur le produit

Les programmes, produits et services de formation d'Autodesk vous permettent de vous familiariser avec les fonctions de base ou les fonctions avancées sur les produits.

Pour prendre connaissance des dernières informations sur la formation Autodesk, visitez le site http://www.autodesk.com ou contactez votre bureau Autodesk local.

12 | Chapitre 1 Recherche d'informations

Centres de formation Autodesk autorisés

Le réseau de centres de formation Autodesk Training Center) propose aux professionnels de la conception qui utilisent un logiciel Autodesk des formations Autodesk autorisées dispensées par un instructeur. Il existe plus de 1 100 sites ATC à travers le monde. Ils répondent à vos besoins en matière de formation, quelles que soient votre activité et votre zone géographique.

Supports officiels de formation Autodesk

Les supports officiels de formation Autodesk (AOTC, Autodesk Official Training Courseware) prennent en chargent les entreprises de formation et les clients. Ils constituent un matériel de formation technique autorisé et développé par Autodesk, pour des formations étalées sur 2 à 5 jours et dispensées par un instructeur. Vous pouvez vous procurer ces supports auprès de votre revendeur ou distributeur local, ou en les commandant en ligne dans la rubrique Achetez en ligne sur le site autodesk.com.

Partenaires, produits et solutions

Autodesk travaille en collaboration avec des milliers de partenaires logiciels dans le monde. Ces partenaires fournissent des produits et des solutions qui améliorent les produits Autodesk destinés aux professionnels de la conception. Visitez les pages "Partenaires" et "Produits & Solutions" sur le site autodesk.com pour obtenir la liste des ressources disponibles pour votre produit Autodesk et votre secteur d'activité.

autorisés (ATC® , Authorized

Réception des mises à jour de produit et des annonces

Présentation du centre de communication

Le centre de communication fournit les types d'annonce suivants :

■ Informations générales sur un produit. Soyez toujours informé sur

l'actualité de la société Autodesk et sur les annonces de produit, et communiquez directement vos commentaires à Autodesk.

■ Informations de support produit. L'équipe de support produit

d'Autodesk vous fournit les informations de dernière minute.

■ Informations d'inscription et annonces sur les mises à jour

disponibles. Vous recevez des annonces et le programme d'inscription si vous êtes membre du programme d'inscription Autodesk (dans les pays proposant les inscriptions Autodesk).

■ Articles et conseils. Soyez informé lorsque de nouveaux articles et

conseils sont disponibles sur les sites Web d'Autodesk.

Réception des mises à jour de produit et des annonces | 13

Lorsque vous utilisez votre produit pour la première fois, vous utilisez l'Assistant de bienvenue pour paramétrer le centre de communication pour votre pays et vous indiquez la fréquence à laquelle vous souhaitez afficher les mises à jour et les informations.

Pour ouvrir le centre de communication, cliquez sur son icône dans la partie système de la barre d'état, située à droite.

Confidentialité en ligne du centre de communication

Le centre de communication est une fonction interactive qui nécessite une connexion Internet pour fournir des éléments d'information. Chaque fois que le centre de communication est connecté, il envoie des informations à Autodesk afin que les informations correctes soient renvoyées. Toutes les informations sont envoyées de façon anonyme pour en assurer la confidentialité.

Les informations suivantes sont envoyées à Autodesk :

■ Nom du produit. Le nom du produit dans lequel vous utilisez le centre de

communication

■ Numéro de version du produit. La version du produit

■ Langue du produit. La langue de votre produit

■ Pays. Le pays indiqué dans les paramètres du centre de communication

Autodesk compile des statistiques à partir des informations envoyées depuis le centre de communication pour contrôler son mode d'utilisation et les améliorations éventuelles à y apporter. Autodesk conservera les informations que vous lui ferez parvenir en respectant la politique de confidentialité officielle d'Autodesk, disponible sur le site http://www.autodesk.com/privacy.

14 | Chapitre 1 Recherche d'informations

Activation/désactivation du centre de communication

L'utilitaire de contrôle des gestionnaires CAO active ou désactive le centre de communication. Par exemple, pour empêcher le centre de communication d'envoyer des informations à Autodesk, vous pouvez le désactiver. Pour obtenir des informations sur l'utilitaire de contrôle des gestionnaires CAO, installez-le et exécutez-le, puis cliquez sur Aide dans sa fenêtre.

Pour installer l'utilitaire, cliquez deux fois sur setup.exe dans le CD du produit. Dans le navigateur de CD, cliquez sur l'onglet Répartition réseau, puis, sous Installation d'outils supplémentaires, cliquez sur Autodesk CAD Manager Tools 2.0. Dans la zone Autodesk CAD Manager Tools 2.0, cliquez sur Installer. Après avoir installé l'utilitaire de contrôle des gestionnaires CAO, vous y accédez à partir du menu Démarrer de Windows.

Personnalisation des options de mise à jour de programme et d'annonce

Une fois que vous avez installé votre produit Autodesk, vous configurez le centre de communication à l'aide de l'Assistant de bienvenue afin d'indiquer les informations que vous souhaitez recevoir.

■ Pays. Indique votre pays de façon à ce que le centre de communication

fournisse les informations concernant votre zone géographique.

■ Recherche de nouveau contenu. Indique la fréquence avec laquelle vous

souhaitez que le centre de communication soit synchronisé avec les serveurs Autodesk.

■ Notification de bulles. Active la notification de messages-bulles de façon

à ce que les messages-bulles du centre de communication apparaissent en haut de la barre d'état lorsqu'une nouvelle annonce est reçue. Si les notifications de bulles ont été désactivées dans les paramètres de la barre d'état système, le paramètre Notification de bulles du centre de communication est ignoré.

■ Sources. Indique les informations que vous souhaitez afficher dans le

centre de communication.

Pour personnaliser les options du centre de communication

1 Cliquez sur l'icône du centre de communication dans la barre d'état

système située à droite de la barre d'état.

2 Dans la fenêtre Centre de communication, cliquez sur Paramètres. 3 Dans la boîte de dialogue Paramètres de configuration, sélectionnez les

paramètres et les options à utiliser, puis cliquez sur Appliquer.

4 Cliquez sur OK pour fermer la boîte de dialogue Paramètres de

configuration et fermez la fenêtre Centre de communication.

Réception des mises à jour de produit et des annonces | 15

Réception de nouvelles notifications d'informations

Lorsque de nouvelles informations sont disponibles, le centre de communication vous avertit en affichant un message-bulle en haut de la barre d'état.

Cliquez sur le message-bulle pour ouvrir la fenêtre Centre de communication. Si vous préférez être averti par l'icône du centre de communication, vous pouvez désactiver la fonction Notification de bulles dans la boîte de dialogue Paramètres de configuration du centre de communication.

Si aucune icône de centre de communication n'apparaît sur la barre d'état, consultez votre administrateur réseau.

Pour ouvrir la fenêtre du centre de communication

■ Cliquez sur l'icône du centre de communication dans la barre d'état

système située à droite de la barre d'état.

Affichage du fichier Readme du produit

Vous trouverez des informations de dernière minute sur ce logiciel dans le fichier Readme. Le fichier Readme contient la liste des matériels recommandés, des instructions d'installation mises à jour et la description des problèmes logiciels connus. Le fichier Readme contient également des détails sur les marques commerciales d'Autodesk.

16 | Chapitre 1 Recherche d'informations

Partie 1

Interface utilisateur

Chapitre 2 Menus, barres d'outils et palettes d'outils 19 Chapitre 3 Fenêtre de commande 35 Chapitre 4 DesignCenter 45 Chapitre 5 Personnalisation de l'environnement de dessin 63 Chapitre 6 Périphériques de pointage 71

Menus, barres d'outils et palettes d'outils

AutoCAD®propose des menus, des menus contextuels,

des barres d'outils et des palettes d'outils qui permettent

d'accéder aux commandes, aux paramètres et aux

modes les plus utilisés. Les barres d'outils Standard,

Propriétés des objets, Dessin et Modification sont

affichées par défaut. Les menus contextuels proposent

des commandes relatives à l'activité courante. Les

palettes d'outils permettent d'organiser et de placer

des blocs et des hachures.

Contenu

■ Palettes d'outils

■ Barres d'outils

■ Barre de menus

■ Menus contextuels

■ Menu Accrochage aux objets

Palettes d'outils

Les palettes d'outils sont des zones à onglets dans la fenêtre Palettes d'outils, qui permettent d'organiser, de partager et de placer des blocs et des hachures. Les palettes d'outils peuvent également contenir des outils personnalisés créés par d'autres développeurs.

Insertion de blocs et de hachures à l'aide des palettes d'outils

Les palettes d'outils sont des fenêtres à onglets à l'intérieur de la fenêtre Palettes d'outils. Vous pouvez placer sur une palette d'outils des blocs et des hachures que vous utilisez souvent. Pour ajouter un bloc ou une hachure dans un dessin, faites-le glisser de la palette d'outils vers votre dessin.

Les blocs et les hachures se trouvant sur une palette d'outils sont appelés outils ; plusieurs propriétés d'outil (échelle, rotation et calque, par exemple) peuvent être définies individuellement pour chaque outil.

Les blocs placés avec cette méthode doivent souvent subir une rotation ou être mis à l'échelle par la suite. Vous pouvez utiliser des modes d'accrochage aux objets lorsque vous faites glisser des blocs à partir d'une palette d'outils. Cependant, l'accrochage à la grille est supprimé lors de cette opération.

Mise à l'échelle automatique des blocs

Lorsque vous faites glisser un bloc d'une palette d'outils vers un dessin, il est mis à l'échelle automatiquement en fonction du rapport des unités défini dans le bloc et dans le dessin courant. Par exemple, si le dessin utilise les mètres comme unités et qu'un bloc est défini en centimètres, le rapport des unités est 1 m/100 cm. Lorsque vous faites glisser le bloc dans le dessin, il est inséré avec une échelle de 1/100.

Remarque Dans l'onglet Préférences utilisateur de la boîte de dialogue

Options, les paramètres Unités du contenu source et Unités du dessin cible sont utilisés lorsque l'option Echelle de glisser et déposer est définie sur Sans unité soit dans le bloc source, soit dans le dessin cible.

Voir aussi

"Contrôle des propriétés des outils", page 23 "Personnalisation des palettes d'outils", page 25 "Ajout d'un contenu avec DesignCenter", page 52

20 | Chapitre 2 Menus, barres d'outils et palettes d'outils

Pour afficher la fenêtre Palettes d'outils

■ Dans le menu Outils, choisissez Fenêtre des palettes d'outils. Vous pouvez

également appuyer sur les touches CTRL+3.

Barre d'outils Standard

Ligne de commande

PALETTEOUTILS

Modification des paramètres de palette d'outils

Vous pouvez accéder aux options et aux paramètres des palettes d'outils à partir des menus contextuels des différentes zones de la fenêtre Palettes d'outils. Ces paramètres comprennent :

■ Masquer automatiquement. Vous pouvez afficher ou masquer

automatiquement la fenêtre Palettes d'outils en plaçant le curseur sur sa barre de titre.

■ Transparence. Vous pouvez rendre la fenêtre Palettes d'outils transparente

pour visualiser les objets qui se trouvent au-dessous. (La transparence n'est pas disponible pour les utilisateurs de Microsoft® Windows NT.)

Palettes d'outils | 21

■ Vues. Vous pouvez modifier le style d'affichage et la taille des icônes d'une

palette d'outils.

Vous pouvez ancrer la fenêtre Palettes d'outils sur le bord droit ou gauche de la fenêtre de l'application. Appuyez sur la touche

CTRL pour éviter l'ancrage

lorsque vous déplacez la fenêtre Palettes d'outils.

Les paramètres de la palette d'outils sont enregistrés avec votre profil AutoCAD.

Pour activer ou désactiver le masquage et l'affichage automatiques de la fenêtre Palettes d'outils

■ Cliquez sur le bouton Masquer automatiquement situé en bas de la barre

de titre de la fenêtre Palettes d'outils. Le masquage et l'affichage automatiques sont activés. Le masquage et l'affichage automatiques sont désactivés.

Remarque Le masquage et l'affichage automatiques sont disponibles

uniquement lorsque la fenêtre Palettes d'outils n'est pas ancrée.

Pour modifier la transparence de la fenêtre Palettes d'outils

1 Cliquez avec le bouton droit de la souris sur la barre de titre de la fenêtre

Palettes d'outils, puis cliquez sur Transparence dans le menu qui apparaît.

2 Dans la boîte de dialogue Transparence, ajustez le niveau de transparence

de la fenêtre Palettes d'outils. Cliquez sur OK.

Remarque La fonction Transparence est disponible uniquement lorsque la

fenêtre Palettes d'outils n'est pas ancrée. (La transparence n'est pas disponible pour les utilisateurs de Microsoft Windows NT.)

22 | Chapitre 2 Menus, barres d'outils et palettes d'outils

Pour modifier le style d'affichage des icônes dans la fenêtre Palettes d'outils

1 Cliquez avec le bouton droit de la souris sur la zone vide de la fenêtre

Palettes d'outils, puis cliquez sur Options d'affichage dans le menu qui apparaît.

2 Dans la boîte de dialogue Options d'affichage, cliquez sur l'option

d'affichage d'icône que vous souhaitez définir. Vous pouvez également modifier la taille des icônes.

3 Sélectionnez Palette d'outils courante ou Toutes les Palettes d'outils dans

la liste située sous Appliquer à. Cliquez sur OK.

Contrôle des propriétés des outils

Vous pouvez modifier les propriétés d'insertion ou les propriétés de motif de n'importe quel outil d'une palette. Par exemple, vous pouvez modifier l'échelle d'insertion d'un bloc ou l'angle d'un motif de hachures.

Pour modifier ces propriétés d'un outil, cliquez avec le bouton droit de la souris sur l'outil, puis cliquez sur Propriétés dans le menu contextuel. Vous modifiez ensuite les propriétés dans la boîte de dialogue Propriétés de l'outil. La boîte de dialogue Propriétés de l'outil contient deux catégories de propriétés : la catégorie des propriétés d'insertion ou de motif, et la catégorie des propriétés générales.

Palettes d'outils | 23

■ Propriétés d'insertion ou de motif. Contrôlent les propriétés propres à un

objet telles que l'échelle, la rotation et l'angle.

■ Propriétés générales. Ignorent les paramètres de propriété du dessin

courant tels que le calque, la couleur et le type de ligne.

Mise à jour de l'icône d'un outil

Les icônes dans les palettes d'outils ne sont pas automatiquement mises à jour si le bloc ou la hachure est modifié. Si vous modifiez une définition de bloc ou de hachure, vous pouvez mettre à jour son icône qui apparaît dans une palette d'outils. Dans la boîte de dialogue Propriétés de l'outil, modifiez l'entrée dans le champ Fichier source pour les blocs ou dans le champ Nom de motif pour les hachures, puis remodifiez-la. Cette opération force la mise à jour de l'icône pour cet outil.

Vous pouvez également supprimer l'outil et le remplacer en utilisant DesignCenter.

Définition de propriétés propres à un outil

Dans certains cas, vous pouvez affecter des propriétés propres à un outil. Par exemple, vous pouvez placer automatiquement une hachure sur un calque prédéfini, indépendamment du paramètre de calque courant. Cette fonction vous permet de gagner du temps et de réduire les risques d'erreur en définissant automatiquement des propriétés lorsque vous créez certains objets.

La boîte de dialogue Propriétés de l'outil contient des champs pour chaque propriété éventuelle que vous définissez.

Le remplacement des propriétés de calque a une incidence sur la couleur, le type de ligne, l'épaisseur de ligne, le style de tracé et le tracé. Le remplacement des propriétés de calque est résolu de la façon suivante :

■ Si un calque fait défaut sur le dessin, il est créé automatiquement.

■ Si un calque est désactivé ou gelé, le bloc ou la hachure est créé sur

le calque courant.

Pour afficher les propriétés d'un outil sur une palette d'outils

1 Sur une palette d'outils, cliquez avec le bouton droit de la souris sur un

outil, puis cliquez sur Propriétés dans le menu contextuel.

2 Dans la boîte de dialogue Propriétés de l'outil, utilisez la barre de

défilement pour afficher toutes les propriétés de l'outil. Vous pouvez également redimensionner la boîte de dialogue Propriétés de

l'outil, ou agrandir et réduire les catégories de propriétés en cliquant sur les flèches doubles.

3 Cliquez sur OK.

24 | Chapitre 2 Menus, barres d'outils et palettes d'outils

Pour modifier une propriété d'un outil sur une palette d'outils

1 Sur une palette d'outils, cliquez avec le bouton droit de la souris sur un

outil, puis cliquez sur Propriétés dans le menu contextuel.

2 Dans la boîte de dialogue Propriétés de l'outil, utilisez la barre de

défilement pour afficher toutes les propriétés de l'outil. Cliquez sur un champ de propriété, puis indiquez la nouvelle valeur ou le nouveau paramètre.

■ Les propriétés répertoriées sous la catégorie d'insertion ou de motif

contrôlent les propriétés propres à un objet telles que l'échelle, la rotation et l'angle.

■ Les propriétés répertoriées sous la catégorie d'ordre général remplacent

les paramètres de propriété du dessin courant tels que le calque, la couleur et le type de ligne.

Vous pouvez également redimensionner la boîte de dialogue Propriétés de l'outil, ou agrandir et réduire les catégories de propriétés en cliquant sur les flèches.

3 Cliquez sur OK.

Personnalisation des palettes d'outils

Vous pouvez créer de nouvelles palettes d'outils en utilisant le bouton Propriétés situé sur la barre de titre de la fenêtre Palettes d'outils. Ajoutez des outils à une palette d'outils à l'aide des méthodes suivantes :

■ Faites glisser des dessins, des blocs et des hachures de DesignCenter à la

palette d'outils. Les dessins que vous ajoutez à une palette d'outils sont insérés en tant que blocs lorsque vous les faites glisser vers le dessin.

■ Utilisez les fonctions Couper, Copier et Coller pour déplacer ou copier des

outils d'une palette d'outils à une autre.

■ Vous pouvez créer un onglet de palette d'outils prérenseigné en cliquant

avec le bouton droit de la souris sur un dossier, un fichier de dessin ou un bloc dans l'arborescence DesignCenter. Cliquez ensuite sur Créer une palette d'outils dans le menu contextuel.

Palettes d'outils | 25

Remarque Pour les outils de bloc sur les palettes d'outils, les fichiers de dessin

source doivent toujours être accessibles. Si vous déplacez un fichier de dessin source vers un autre dossier, vous devez modifier l'outil de bloc qui le référence en cliquant avec le bouton droit de la souris sur ce dernier et en indiquant le nouveau dossier du fichier source dans la boîte de dialogue Propriétés de l'outil.

Une fois que vous avez placé les outils dans une palette d'outils, vous pouvez les réorganiser en les faisant glisser dans la palette d'outils.

Vous pouvez déplacer un onglet de palette d'outils vers le haut ou vers le bas de la liste des onglets depuis le menu contextuel de la palette d'outils ou depuis l'onglet Palettes d'outils de la boîte de dialogue Personnaliser. De même, vous pouvez supprimer les palettes d'outils dont vous n'avez plus besoin. Les palettes d'outils que vous supprimez sont perdues, à moins que vous ne les enregistriez d'abord en les exportant dans un fichier. Vous pouvez contrôler le chemin d'accès à vos palettes d'outils depuis l'onglet Fichiers de la boîte de dialogue Options. Ce chemin peut indiquer un emplacement partagé du réseau.

Remarque Si vous avez défini un fichier de palette d'outils avec un attribut en

lecture seule, une icône de verrou apparaît dans l'angle inférieur de la palette d'outils. Ceci indique que les seules modifications que vous pouvez apporter à la palette d'outils concernent les paramètres d'affichage et la réorganisation de ses icônes.

26 | Chapitre 2 Menus, barres d'outils et palettes d'outils

Pour créer une palette d'outils à partir d'un dossier ou d'un dessin

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans l'arborescence DesignCenter ou dans la zone de contenu, cliquez avec

le bouton droit de la souris sur un dossier, un fichier de dessin ou un bloc.

3 Dans le menu contextuel, cliquez sur Créer une palette d'outils.

Une palette d'outils est créée. Elle contient tous les blocs et les hachures du dossier ou du dessin sélectionné.

Barre d'outils Standard

Ligne de commande

Enregistrement et partage de palettes d'outils

Vous pouvez enregistrer et partager une palette d'outils en l'exportant ou en l'important en tant que fichier de palette d'outils. Vous importez et exportez une palette d'outils à partir de l'onglet Palettes d'outils de la boîte de dialogue Personnaliser. Les fichiers de palette d'outils possèdent l'extension .xtp.

Le chemin par défaut des fichiers de palette d'outils est défini dans l'onglet Fichiers de la boîte de dialogue Options, sous Emplacement des fichiers de palettes d'outils.

Remarque Si vous avez défini un fichier de palette d'outils avec un attribut en

Barres d'outils

Les barres d'outils contiennent des boutons permettant de lancer des commandes. Lorsque vous amenez le périphérique de pointage sur un outil, le nom de celui-ci s'affiche dans une info-bulle. Les boutons ornés d'un petit triangle noir dans le coin inférieur droit possèdent des icônes déroulantes qui affichent les commandes qui y sont associées. Placez le curseur sur l'icône, puis appuyez sur le bouton de sélection pour faire apparaître ces icônes déroulantes.

ADCENTER

Barres d'outils | 27

La barre d'outils Standard située au-dessus de la zone de dessin apparaît par défaut à l'écran. Cette barre d'outils ressemble à celle qu'on trouve dans les programmes de Microsoft Office. Elle contient les commandes AutoCAD fréquemment utilisées comme

DIST, Panoramique et ZOOM, ainsi que les

commandes Microsoft Office standard telles que Nouveau, Ouvrir et Enregistrer.

Affichage, ancrage et redimensionnement des barres d'outils

AutoCAD affiche à l'origine plusieurs barres d'outils :

■ Standard

■ Styles

■ Calques

■ Propriétés

■ Dessin

■ Modification (barre d'outils)

Non seulement vous pouvez afficher ou masquer ces barres d'outils, mais vous pouvez aussi créer vos propres barres d'outils. Une barre d'outils peut être flottante ou ancrée. Une barre d'outils flottante peut se trouver à n'importe quel endroit de la zone de dessin de la fenêtre AutoCAD. Vous pouvez la faire glisser vers un nouvel emplacement, la redimensionner ou l'ancrer. Une barre d'outils ancrée se fixe sur n'importe quel côté de la zone de dessin. Si une barre d'outils est ancrée, vous ne pouvez pas la redimensionner. Vous pouvez déplacer une barre d'outils ancrée en la faisant glisser vers un nouvel emplacement.

Voir aussi

"Create Custom Toolbars" dans le Guide de personnalisation

Pour afficher une barre d'outils

1 Dans le menu Affichage, choisissez Barres d'outils. 2 Dans la boîte de dialogue Personnaliser, onglet Barres d'outils,

sélectionnez le nom de la barre que vous souhaitez afficher.

3 Cliquez sur Fermer.

Menu contextuel Vous pouvez également afficher une barre d'outils en

cliquant avec le bouton droit de la souris sur un outil et en sélectionnant une barre d'outils dans le menu contextuel.

Ligne de commande

PERSONNALISER

28 | Chapitre 2 Menus, barres d'outils et palettes d'outils

Pour ancrer une barre d'outils

1 Placez le curseur sur le nom de la barre d'outils ou sur une zone vide,

puis maintenez enfoncé le bouton du périphérique de pointage.

2 Faites glisser la barre d'outils vers une zone d'ancrage au-dessus, en dessous

ou sur les côtés de la zone de dessin.

3 Lorsque le contour de la barre d'outils s'affiche dans la zone d'ancrage,

relâchez le bouton. Pour placer une barre d'outils dans une zone d'ancrage sans l'ancrer,

maintenez la touche barre d'outils.

Pour libérer une barre d'outils de son ancrage

1 Placez le curseur sur la ligne double à l'extrémité de la barre d'outils et

maintenez enfoncé le bouton du périphérique de pointage.

2 Faites glisser la barre d'outils hors de la zone d'ancrage, puis relâchez le

bouton.

Pour redimensionner une barre d'outils

1 Placez le curseur sur le cadre de la barre d'outils flottante jusqu'à ce

qu'il se change en une flèche double verticale ou horizontale.

2 Maintenez le bouton enfoncé et faites glisser le curseur pour

redimensionner la barre d'outils.

CTRL enfoncée pendant que vous faites glisser la

Pour fermer une barre d'outils

1 Si la barre d'outils est ancrée, libérez-la d'abord de son ancrage. 2 Cliquez sur le bouton Fermer sur le côté supérieur droit de la barre d'outils.

Barre de menus

Les menus sont disponibles dans la barre de menus située en haut de la zone de dessin AutoCAD. Vous pouvez choisir les options de menu de l'une des manières suivantes :

■ Cliquez sur le nom de menu pour afficher la liste des options. Sélectionnez

l'option en cliquant dessus ou utilisez la flèche de défilement BAS pour faire défiler la liste, puis appuyez sur

■ Appuyez sur la touche ALT, puis tapez la lettre qui est soulignée dans le

nom du menu. Par exemple, pour ouvrir un nouveau dessin, appuyez d'abord sur touche ENTREE pour sélectionner l'option en surbrillance Nouveau.

ALT + F pour ouvrir le menu Fichier. Appuyez ensuite sur la

ENTREE.

Barre de menus | 29

Le fichier de menu par défaut est acad.mnu. Vous pouvez indiquer un autre menu (par exemple un menu personnalisé) dans l'onglet Fichiers de la boîte de dialogue Options.

Voir aussi

"Create Pull-Down and Shortcut Menus" dans le Guide de personnalisation

Pour utiliser un menu

Utilisez l'une des méthodes suivantes :

■ Sur la barre de menus, cliquez sur le nom d'un menu pour afficher la liste

des options qu'il contient. Dans le menu, cliquez sur une option ou utilisez la touche

■ Appuyez sur la touche ALT puis tapez la lettre qui est soulignée dans le

BAS pour faire défiler la liste, puis appuyez sur ENTREE.

nom du menu. Tapez ensuite la lettre qui est soulignée dans le nom de l'option. Par exemple, pour ouvrir un nouveau dessin, appuyez d'abord sur

ALT + F pour ouvrir le menu Fichier. Appuyez ensuite sur N pour Nouveau.

Menus contextuels

Les menus contextuels permettent d'accéder rapidement aux commandes correspondant à l'activité en cours. Vous pouvez afficher différents menus contextuels lorsque vous cliquez avec le bouton droit de la souris dans différentes zones de l'écran, notamment :

■ Dans la zone de dessin avec un ou plusieurs objets sélectionnés

■ Dans la zone de dessin sans objet sélectionné

■ Dans la zone de dessin au cours d'une commande

■ Les fenêtres de commande et de texte

■ Dans des zones et sur des icônes dans DesignCenter

■ Dans des zones et sur du texte dans l'éditeur de texte multiligne

■ Sur une barre ou une palette d'outils

■ Sur les onglets Objet ou Présentation

■ Sur la barre d'état ou sur les boutons de la barre d'état

Les menus contextuels renferment habituellement plusieurs options destinées à

■ Répéter la dernière commande entrée

■ Annuler la commande en cours

■ Couper et copier dans le Presse-papiers et coller le contenu du

Presse papiers.

30 | Chapitre 2 Menus, barres d'outils et palettes d'outils

■ Sélectionner une autre option de commande

■ Afficher une boîte de dialogue comme Options ou Personnaliser

■ Annuler la dernière commande entrée

Si vous avez entré du texte sur la ligne de commande, appuyez sur le bouton droit de la souris pour exécuter automatiquement ce texte comme commande sans afficher le menu contextuel.

Vous pouvez personnaliser le comportement du bouton droit de la souris pour qu'il réponde à une temporisation, de sorte qu'un clic rapide avec le bouton droit corresponde à l'utilisation de la touche

ENTREE, et qu'un clic

plus long affiche un menu contextuel.

Vous pouvez personnaliser les menus contextuels en modifiant le fichier acad.mnu.

Voir aussi

"Create Shortcut Menus" dans le Guide de personnalisation

Pour afficher un menu contextuel

1 Sur la ligne de commande, placez le curseur sur une zone, une fonction ou

une icône.

2 Cliquez dessus avec le bouton droit de la souris ou appuyez sur le bouton

équivalent du périphérique de pointage. Le menu contextuel correspondant à l'emplacement du curseur apparaît.

Si au moins un objet est sélectionné lorsque vous cliquez avec le bouton droit dans la zone de dessin, un menu contextuel d'édition s'affiche. Vous pouvez aussi afficher un menu contextuel durant l'exécution de la commande

PAN ou ZOOM.

Pour désactiver les menus contextuels dans la zone de dessin

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Préférences

utilisateur.

3 Sous Fonctions Windows standard, supprimez la coche pour l'option

Menus contextuels dans la zone de dessin.

4 Pour contrôler individuellement les menus contextuels Par défaut, Edition

et Commande, sélectionnez Menus contextuels dans la zone de dessin, puis Signification du bouton droit.

Menus contextuels | 31

5 Dans la boîte de dialogue Personnalisation du bouton droit de la souris,

sous Mode par défaut ou Mode d'édition, choisissez l'une des options suivantes pour déterminer l'action qui s'exécutera lorsque vous cliquerez avec le bouton droit dans la zone de dessin (sans commande en cours d'exécution à cet instant) :

■ Répéter la dernière commande. répète la dernière commande. La

sélection de cette option désactive les menus Par défaut et Edition. Cliquer avec le bouton droit produit le même résultat qu'appuyer sur la touche

■ Menu contextuel. affiche le menu contextuel Par défaut ou Edition.

ENTREE.

6 Sous Mode de commande, choisissez l'une des options suivantes pour

déterminer l'action qui s'exécutera lorsque vous cliquerez avec le bouton droit de la souris dans la zone de dessin pendant l'exécution d'une commande :

■ Entrer. Désactive le menu contextuel Commande. Cliquer avec le

bouton droit produit le même résultat qu'appuyer sur la touche ENTREE.

■ Menu contextuel : toujours activé. Affiche le menu contextuel

Commande.

■ Menu contextuel : activé si options de commandes présentes.

Affiche le menu contextuel Commande uniquement lorsque des options sont présentes sur la ligne de commande. Sur la ligne de commande, les options apparaissent entre crochets. Si aucune option n'est présente, le fait de cliquer avec le bouton droit de la souris produit le même résultat qu'appuyer sur la touche

ENTREE.

Outre activer ou désactiver les menus contextuels Par défaut, Edition et Commande, vous pouvez également choisir les options qui seront proposées par ces menus. Par exemple, vous pouvez ajouter au menu contextuel Edition des options qui ne s'afficheront que lorsque vous aurez sélectionné des cercles.

Pour activer la temporisation du bouton droit de la souris

1 Dans le menu Outils, cliquez sur Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Préférences

utilisateur.

3 Sous Fonctions Windows standard, cliquez sur Signification du

bouton droit.

4 Sélectionnez Activer le clic avec le bouton droit (différentes vitesses).

Vous pouvez spécifier la durée du clic le plus long. La valeur par défaut est 250 millisecondes

32 | Chapitre 2 Menus, barres d'outils et palettes d'outils

5 Cliquez sur Appliquer & Fermer. 6 Dans la boîte de dialogue Options, cliquez sur OK.

Ligne de commande

OPTIONS

Pour contrôler l'affichage des icônes et des notifications dans la partie système de la barre d'état

1 Cliquez sur la flèche située à l'extrême droite de la barre d'état et sur

Paramètres barre d'état.

2 Dans la boîte de dialogue Paramètres barre d'état, sélectionnez ou

désélectionnez les options d'affichage suivantes :

■ Afficher les icônes des services. Affiche la barre d'état système située

à l'extrême droite de la barre d'état et les icônes des services. Lorsque cette option est désélectionnée, la barre d'état système n'apparaît pas.

■ Afficher les notifications des services. Affiche les notifications des

services. Lorsque l'option Afficher les icônes des services est désélectionnée, cette option n'est pas disponible.

3 Si l'option Afficher les notifications des services est sélectionnée, indiquez

une heure pour l'affichage d'une notification ou sélectionnez Afficher jusqu'à fermeture.

Menu contextuel Cliquez avec le bouton droit de la souris sur une zone vide de la zone d'état, puis cliquez sur Paramètres barre d'état.

Ligne de commande

CONFIGBAC

Pour contrôler l'affichage des boutons sur la barre d'état

■ Cliquez sur la flèche située à l'extrême droite de la barre d'état, puis sur le

nom de n'importe quel bouton pour modifier l'affichage. Les éléments qui sont cochés sont affichés sur la barre d'état.

Menu contextuel Cliquez avec le bouton droit de la souris sur une zone vide de la zone d'état, puis cliquez sur un nom de bouton.

Pour contrôler l'affichage des coordonnées sur la barre d'état

■ Cliquez sur la flèche située à l'extrême droite de la barre d'état, puis sur

Coordonnées du curseur. Les éléments qui sont cochés sont affichés sur la barre d'état.

Menu contextuel Cliquez avec le bouton droit de la souris sur une zone vide de la zone d'état et cliquez sur Coordonnées du curseur.

Menus contextuels | 33

Menu Accrochage aux objets

Le menu d'accrochage aux objets s'affiche à l'emplacement du curseur lorsque vous maintenez enfoncée la touche MAJ tout en cliquant avec le bouton droit de la souris ou le bouton équivalent d'un autre périphérique de pointage.

Le menu d'accrochage aux objets par défaut affiche les modes d'accrochage aux objets et les options de repérage. Si vous souhaitez modifier les options, vous pouvez personnaliser le fichier acad.mnu.

Voir aussi

"Create Pull-Down and Shortcut Menus" dans le Guide de personnalisation

Pour afficher le menu d'accrochage aux objets

1 Entrez une commande qui nécessite de définir un point.

Par exemple, tapez ligne.

2 A l'invite Du point, appuyez simultanément sur

de la souris.

Le menu d'accrochage aux objets s'affiche ; vous pouvez y choisir une option d'accrochage.

MAJet sur le bouton droit

34 | Chapitre 2 Menus, barres d'outils et palettes d'outils

Fenêtre de commande

Les commandes, variables système, options, messages et

invites s'affichent dans une fenêtre pouvant être ancrée

et redimensionnée, appelée fenêtre de commande.

La dernière ligne au bas de la fenêtre de commande est

appelée ligne de commande. La ligne de commande

affiche les étapes successives de l'opération en cours et

permet de visualiser les activités en cours d'exécution.

Contenu

■ Saisie des commandes sur

la ligne de commande

■ Saisie des variables système

sur la ligne de commande

■ Edition et navigation dans

la fenêtre de commande

■ Passage entre les boîtes de

dialogue et la ligne de commande

■ Ancrage et redimensionnement

de la fenêtre de commande

Saisie des commandes sur la ligne de commande

Pour entrer une commande à l'aide du clavier, tapez le nom entier de la commande sur la ligne de commande, puis appuyez sur ENTREE ou sur ESPACE ou cliquez avec le bouton droit de la souris.

Certaines possèdent une abréviation. Par exemple, au lieu de taper cercle pour lancer la commande CERCLE, vous pouvez taper la lettre c. Les noms de commande abrégés sont appelés alias et sont définis dans le fichier acad.pgp. Pour définir vos propres alias de commandes, reportez-vous à la rubrique "Create Command Aliases" du Guide de personnalisation.

Spécification des options de commande

Lorsque vous entrez des commandes sur la ligne de commande, AutoCAD affiche un ensemble d'options ou une boîte de dialogue. Si, par exemple, vous entrez cercle sur la ligne de commande, AutoCAD LT affiche le message suivant :

Indiquez le centre du cercle ou [3P/2P/Ttr (tangente tangente rayon)] :

Vous pouvez indiquer le centre en entrant les coordonnées X,Y ou en cliquant sur un point de l'écran à l'aide du périphérique de pointage.

Pour choisir une autre option, entrez les lettres mises en majuscules de l'une des options entre parenthèses. Vous pouvez entrer des lettres en majuscules ou en minuscules. Par exemple, pour utiliser l'option 3 points (3P), entrez 3p.

Exécution des commandes

Pour exécuter des commandes, appuyez sur ESPACE, ENTREE ou cliquez avec le bouton droit de la souris après avoir indiqué des noms de commande ou répondu à des messages. L'action d'appuyer sur la touche chaque saisie est implicite et n'est donc pas répétée dans les instructions de l'aide en ligne.

Répétition et annulation de commandes

Pour répéter une commande que vous venez d'utiliser, appuyez sur ENTREE, sur ESPACE ou cliquez avec le bouton droit de la souris sur la ligne de commande.

Vous pouvez également répéter une commande en entrant multiple, un espace, puis le nom de la commande, comme le montre l'exemple suivant :

Command: cercle multiple

Pour annuler une commande en cours, appuyez sur

36 | Chapitre 3 Fenêtre de commande

ENTREE après

ECHAP.

Interruption d'une commande à l'aide d'une autre commande ou d'une variable système

Plusieurs commandes peuvent être utilisées de manière transparente, c'est-à-dire que vous pouvez les entrer sur la ligne de commande pendant l'exécution d'une autre commande. Les commandes transparentes modifient souvent les paramètres du dessin ou affichent des options, par exemple les commandes

GRILLE ou ZOOM. Dans la Présentation des commandes, une commande

transparente est une commande dont le nom est précédé d'une apostrophe.

Pour entrer une commande transparente, choisissez l'outil correspondant ou tapez une apostrophe (') avant d'entrer la commande. Sur la ligne de commande, des doubles crochets (>>) précèdent les invites qu'AutoCAD affiche pour les commandes transparentes. Dès que vous quittez la commande transparente, l'exécution de la commande initiale reprend. Dans l'exemple suivant, vous activez la grille de points et définissez des intervalles d'une unité lors du traçage d'une ligne, puis vous poursuivez votre dessin.

Command: Ligne Spécifiez le premier point: 'grille >>Indiquez le pas de la grille (X) ou [ACtif/INactif/Résol/Aspect] <0.000>: 1 Reprend la commande

LIGNE

Spécifiez le premier point:

Les commandes qui ne permettent pas de sélectionner des objets, d'en créer ou de mettre fin à la session de dessin peuvent habituellement être utilisées de façon transparente. Les modifications effectuées dans les boîtes de dialogue ouvertes de façon transparente ne peuvent être prises en compte avant l'exécution de la commande en cours. De la même façon, si vous redéfinissez une variable système de façon transparente, la nouvelle valeur ne peut être prise en compte avant que vous n'exécutiez la prochaine commande.

Voir aussi

"Create Shortcut Keys" dans le Guide de personnalisation

Pour copier une commande déjà utilisée

1 Mettez en surbrillance le texte à copier. 2 Placez le curseur au-dessus de la fenêtre de commande ou de texte,

puis cliquez avec le bouton droit de la souris.

3 Dans le menu contextuel, choisissez Copier. 4 Placez le curseur au-dessus de la fenêtre de commande ou de texte,

puis cliquez avec le bouton droit de la souris.

5 Dans le menu contextuel, choisissez Coller. 6 Appuyez sur

ENTREE ou sur ESPACE.

Ligne de commande COPIERPRESS, COLLERPRESS

Saisie des commandes sur la ligne de commande | 37

Saisie des variables système sur la ligne de commande

Les variables système permettent de gérer le fonctionnement de certaines commandes. Elles permettent, par exemple, d'activer ou de désactiver le mode résolution, orthogonal ou l'affichage de la grille. Elles permettent également de définir des échelles par défaut pour les motifs de hachures. Elles contiennent également des informations relatives au dessin et à la configuration d'AutoCAD. Vous pouvez utiliser une variable système pour modifier un paramètre, ou encore pour afficher l'état en cours.

La variable système désactiver l'affichage de la grille lorsque vous en changez la valeur. Dans ce cas, la variable système commande GRILLE. DATE est une variable système en lecture seule qui stocke la date courante. Il est possible d'afficher cette valeur, mais vous ne pouvez pas la modifier.

Vous pouvez examiner ou modifier un paramètre de variable de façon transparente, c'est-à-dire tout en utilisant une autre commande. Néanmoins, les nouvelles valeurs ne seront pas prises en compte avant la fin de l'exécution de la commande interrompue.

Pour modifier la valeur d'une variable système

1 Entrez le nom de la variable sur la ligne de commande. Entrez gridmode

pour changer la valeur déterminant l'affichage de la grille, par exemple.

2 Pour modifier la valeur de la variable

l'affichage de la grille ou 0 pour le désactiver. Pour conserver la valeur actuelle de la variable, appuyez sur

Pour consulter la liste complète des variables système

1 Sur la ligne de commande, entrez modifvar 2 Lorsque le message Nom de la variable apparaît, entrez ?. 3 Appuyez sur

variables apparaît.

Ligne de commande

GRIDMODE, par exemple, permet d'activer et de

GRIDMODE est fonctionnellement équivalente à la

GRIDMODE, entrez 1 pour activer

ENTREE.

ENTREE lorsque le message relatif à la liste des

MODIFVAR

38 | Chapitre 3 Fenêtre de commande

Edition et navigation dans la fenêtre de commande

Vous pouvez naviguer dans la fenêtre de commande et y éditer du texte en vue de corriger ou de répéter des commandes. Utilisez les touches standard :

■ FLECHE HAUT, BAS, GAUCHE et DROITE

■ INS, SUPPR

■ PG.PREC, PG.SUIV

■ ORIG, FIN

■ ARRIERE

Vous pouvez répéter n'importe quelle commande utilisée au cours de la session courante en parcourant les commandes dans la fenêtre de commande à l'aide de la flèche les touches CTRL-C copient le texte sélectionné dans le Presse-papiers. La combinaison CTRL+V colle le contenu du Presse-papiers dans la fenêtre de commande ou de texte.

Si vous cliquez avec le bouton droit de la souris dans la fenêtre de commande ou de texte, AutoCAD affiche un menu contextuel à partir duquel vous pouvez accéder aux six dernières commandes utilisées, copier du texte ou l'historique complet des commandes, coller du texte et accéder à la boîte de dialogue Options.

La taille de la fenêtre suffit pour la visualisation et l'édition de la plupart des commandes, c'est-à-dire une ligne de commande avec deux ou trois lignes rappelant les saisies précédentes, et constituant "l'historique des commandes". Pour afficher plusieurs lignes de l'historique des commandes, vous pouvez parcourir l'historique ou redimensionner la fenêtre de commande en déplaçant sa bordure. Pour les commandes générant une sortie de texte, telle

LISTE, vous pouvez avoir besoin d'une plus grande fenêtre de commande, ou

vous pouvez appuyer sur F2 pour ouvrir la fenêtre de texte.

HAUT et BAS puis en appuyant sur ENTREE. Par défaut,

Utilisation de la fenêtre de texte

La fenêtre de texte est semblable à la fenêtre de la ligne de commande dans laquelle vous pouvez entrer les commandes et visualiser les messages et les invites. Elle affiche l'historique complet des commandes de la session AutoCAD. Elle vous permet de visualiser l'affichage de commandes longues, telle la commande LISTE, qui affiche des informations détaillées sur les objets sélectionnés. Pour faire défiler l'historique des commandes vers le bas ou vers le haut, cliquez sur les flèches de défilement situées sur le côté droit de la fenêtre.

Edition et navigation dans la fenêtre de commande | 39

Appuyez simultanément sur MAJ et sur une touche pour sélectionner du texte. Par exemple, appuyez sur MAJ+ORIG dans la fenêtre de texte pour sélectionner tout le texte qui se trouve entre le curseur et le début de la ligne.

Pour copier tout le texte de la fenêtre de texte dans le Presse-papiers, utilisez la commande COPIERHIST.

Voir aussi

"Ancrage et redimensionnement de la fenêtre de commande", page 42

Pour afficher la fenêtre de texte

■ Dans la zone de dessin, appuyez sur F2.

La fenêtre de texte apparaît au-dessus de la zone graphique d'AutoCAD.

Ligne de commande

ECRANTXT

Pour fermer la fenêtre de texte

■ Dans la fenêtre de texte, appuyez sur F2.

La fenêtre de texte est fermée. Vous pouvez également recourir aux commandes Windows standard pour fermer la fenêtre de texte.

Ligne de commande

ECRANGRA

Pour copier du texte de la fenêtre de texte sur la ligne de commande

1 Si la fenêtre de texte n'apparaît pas à l'écran, appuyez sur

F2 pour l'afficher.

2 Sélectionnez le texte à copier. 3 Cliquez avec le bouton droit dans la fenêtre de commande ou de texte et

choisissez Coller vers Lignecmd. AutoCAD copie le texte dans le Presse-papiers et le colle sur la ligne de

commande. Une fois que vous avez appuyé sur ENTREE, AutoCAD exécute les commandes les unes à la suite des autres, comme un script. Vous pouvez également utiliser

CTRL+Donne et CTRL+V pour copier et coller du texte.

40 | Chapitre 3 Fenêtre de commande

Passage entre les boîtes de dialogue et la ligne de commande

Certaines fonctions sont disponibles à partir de la ligne de commande et d'une boîte de dialogue. Souvent, vous pouvez entrer un trait d'union avant la commande pour éliminer la boîte de dialogue et afficher à la place les messages sur la ligne de commande. Par exemple, en entrant calque sur la ligne de commande, vous affichez la boîte de dialogue Gestionnaire des propriétés des calques. En entrant -calque sur la ligne de commande, vous affichez les options équivalentes sur la ligne de commande. La suppression de la boîte de dialogue permet d'assurer la compatibilité avec les versions antérieures d'AutoCAD et d'utiliser les fichiers de script. Vous pouvez constater de légères différences entre les options de la boîte de dialogue et celles disponibles sur la ligne de commande.

Ces variables système influent également sur l'affichage des boîtes de dialogue.

■ ATTDIA contrôle si la commande INSERER utilise une boîte de dialogue

pour l'entrée d'une valeur d'attribut.

■ CMDNAMES affiche le nom (anglais) de la commande active et de la

commande transparente.

■ La variable système EXPERT détermine l'affichage de certaines boîtes de

dialogue d'avertissement.

■ FILEDIA sert à gérer l'affichage des boîtes de dialogue relatives aux

commandes de lecture et d'écriture dans les fichiers. Si, par exemple,

FILEDIA a la valeur 1, la commande SAUVENOM affiche la boîte de dialogue

Enregistrer le dessin sous. Si la variable FILEDIA a la valeur 0, la commande

SAUVENOM affiche des messages sur la ligne de commande. Les procédures

de cette documentation supposent que FILEDIA a la valeur 1. Lorsque

FILEDIA a la valeur 0, vous pouvez malgré tout afficher une boîte de

dialogue relative à des fichiers, en tapant le signe tilde (~) en réponse au premier message.

FILEDIA et EXPERT sont pratiques lorsque vous utilisez des scripts pour

exécuter des commandes.

Pour utiliser la version ligne de commande d'une commande

■ Pour la plupart des commandes, entrez le signe moins(-) devant la

commande.

■ Pour les boîtes de dialogue d'ouverture et d'enregistrement de fichiers,

attribuez la valeur 0 à la variable système FILEDIA.

Passage entre les boîtes de dialogue et la ligne de commande | 41

Ancrage et redimensionnement de la fenêtre de commande

Par défaut, la fenêtre de commande est ancrée. Dans ce cas, la fenêtre de commande occupe la même largeur que la fenêtre d'AutoCAD. Si le texte entré dépasse la largeur de la ligne de commande, la fenêtre apparaît devant cette ligne de commande pour l'afficher entièrement.

Il est également possible de redimensionner la fenêtre verticalement en faisant glisser la barre de fractionnement située sur le bord supérieur de la fenêtre lorsque celle-ci est ancrée sur la partie inférieure, ou sur le bord inférieur lorsqu'elle est ancrée sur la partie supérieure.

Pour faire flotter la fenêtre de commande, faites-la glisser hors des régions d'ancrage. Lorsque vous la détachez, la fenêtre flottante récupère la dimension qu'elle avait avant d'avoir été ancrée. Vous pouvez déplacer la fenêtre flottante à l'emplacement de votre choix sur l'écran et redimensionner sa largeur et sa hauteur à l'aide du périphérique de pointage.

Pour ancrer la fenêtre de commande, faites-la glisser jusqu'à ce qu'elle atteigne une des zones d'ancrage de la fenêtre d'AutoCAD.

Pour faire flotter la fenêtre de commande

■ Cliquez sur la poignée de déplacement située sur le bord gauche de la fenêtre

de commande ancrée, puis faites glisser cette dernière hors de la zone d'ancrage jusqu'à ce que son contour soit épais. Déposez-la ensuite à l'intérieur de la zone de dessin de la fenêtre AutoCAD.

Pour rendre transparente la fenêtre de commande flottante

1 Cliquez avec le bouton droit de la souris dans la fenêtre de commande

flottante, puis cliquez sur Transparence.

2 Dans la boîte de dialogue Transparence, déplacez le curseur vers la gauche

pour que la fenêtre de commande soit moins transparente et vers la droite pour qu'elle soit plus transparente.

Le curseur vous permet de passer de l'opacité à la transparence. Lorsque vous sélectionnez l'option de désactivation de la transparence pour toutes les palettes, il est impossible de rendre la fenêtre de commande transparente.

Remarque La transparence n'est pas disponible pour les utilisateurs de

Microsoft® Windows NT.

42 | Chapitre 3 Fenêtre de commande

Pour ancrer la fenêtre de commande

■ Cliquez sur la barre de titre, puis faites glisser la fenêtre de commande

jusqu'à ce qu'elle atteigne les zones d'ancrage de la fenêtre d'AutoCAD.

Pour redimensionner la fenêtre de commande lorsque celle-ci est ancrée

1 Placez le curseur sur la barre de fractionnement horizontale jusqu'à ce que

celui-ci se change en une ligne double avec flèches.

2 Faites glisser la barre de fractionnement verticalement jusqu'à ce que la

fenêtre de commande atteigne la dimension désirée.

Ancrage et redimensionnement de la fenêtre de commande | 43

DesignCenter

Grâce à DesignCenter™ , vous pouvez organiser l'accès à

des blocs, des hachures, des xréfs et à d'autres contenus

de dessin. Vous pouvez faire glisser le contenu d'un

dessin source vers votre dessin courant. Vous pouvez

faire glisser des dessins, des blocs et des hachures vers

une palette d'outils. Les dessins source peuvent se

trouver sur votre ordinateur, sur un réseau ou sur un site

Web. En outre, si vous avez ouvert plusieurs dessins,

vous pouvez simplifier votre processus à l'aide de

DesignCenter en copiant et en collant d'autres

contenus, tels des définitions de calque, des

présentations et des styles de texte d'un dessin

dans un autre.

Contenu

■ Présentation de DesignCenter

■ Description de l'interface

de DesignCenter

■ Accès à un contenu avec

DesignCenter

■ Ajout d'un contenu avec

DesignCenter

■ Récupération d'un contenu

sur le Web avec DC Online

Présentation de DesignCenter

Avec DesignCenter, vous pouvez :

■ rechercher un contenu de dessin, tel que des dessins ou des bibliothèques

de symboles, sur votre ordinateur, sur une unité du réseau ou sur une page Web

■ visualiser des tables de définition pour des objets nommés tels que des

blocs et des calques, dans n'importe quel fichier dessin, puis insérer, attacher ou copier/coller les définitions dans le dessin courant

■ mettre à jour (redéfinir) une définition de bloc

■ créer des raccourcis pour les dessins, les dossiers et les sites Internet dont

vous vous servez fréquemment

■ ajouter un contenu tel que des xréfs, des blocs et des hachures à un dessin

■ ouvrir des fichiers de dessin dans une nouvelle fenêtre

■ faire glisser des dessins, des blocs et des hachures vers une palette d'outils

pour y accéder facilement

Description de la fenêtre DesignCenter

Vous pouvez déterminer la taille, l'emplacement et l'apparence de DesignCenter.

Organisation de la fenêtre DesignCenter

La fenêtre DesignCenter est divisée en deux : l'arborescence dans la partie gauche et la zone de contenu dans la partie droite. Utilisez l'arborescence pour rechercher des sources de contenu et afficher le contenu dans la zone appropriée. Utilisez la zone de contenu pour ajouter des éléments à un dessin ou à une palette d'outils.

Lorsqu'elle n'est pas ancrée, la fenêtre DesignCenter a l'aspect suivant.

46 | Chapitre 4 DesignCenter

Sous la zone de contenu, vous pouvez également afficher un aperçu ou une description d'un dessin, d'un bloc, d'un motif de hachures ou d'une xréf sélectionné(e). En haut de la fenêtre, une barre d'outils vous offre plusieurs options et opérations.

Contrôle de la taille, de l'emplacement et de l'aspect de la fenêtre DesignCenter

Vous pouvez déterminer la taille, l'emplacement et l'apparence de DesignCenter.

■ Redimensionnez DesignCenter en faisant glisser la barre entre la zone de

contenu et l'arborescence ou en faisant glisser un bord, comme pour toute autre fenêtre.

■ Vous pouvez ancrer la fenêtre DesignCenter en la faisant glisser vers les

zones d'ancrage droite ou gauche de la fenêtre d'AutoCAD jusqu'à ce qu'elle soit ancrée à un bord. Vous pouvez également ancrer la fenêtre DesignCenter en cliquant deux fois sur sa barre de titre.

■ Libérez DesignCenter de son ancrage en faisant glisser la zone au-dessus

de la barre d'outils hors de la zone d'ancrage. Appuyez sur la touche CTRL tout en faisant glisser la fenêtre pour la libérer de son ancrage.

■ Activez ou désactivez le masquage et l'affichage automatiques de

DesignCenter en cliquant sur le bouton Masquer automatiquement, dans la barre de titre de DesignCenter.

Lorsque l'option de masquage et d'affichage automatiques de DesignCenter est activée, l'arborescence de DesignCenter et la zone de contenu disparaissent lorsque vous déplacez votre curseur en dehors de la fenêtre DesignCenter. Seule la barre de titre apparaît. Lorsque vous déplacez votre curseur sur la barre de titre, la fenêtre DesignCenter est restaurée.

Vous disposez de plusieurs options dans le menu contextuel qui apparaît lorsque vous cliquez avec le bouton droit de la souris sur la barre de titre de DesignCenter.

Barre d'outils DesignCenter

La barre d'outils DesignCenter gère la navigation et l'affichage des informations dans l'arborescence et dans la palette. Pour plus d'informations sur ces boutons, voir la commande

ADCENTER. Les mêmes options de navigation

et d'affichage sont disponibles dans un menu contextuel. Cliquez avec le bouton droit de la souris dans la zone de contenu de DesignCenter.

Description de la fenêtre DesignCenter | 47

Pour activer ou désactiver le masquage et l'affichage automatiques de la fenêtre DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter

dans le menu Outils.

2 Cliquez avec le bouton droit de la souris sur la barre de titre de

DesignCenter, puis choisissez l'option Masquer automatiquement dans le menu contextuel.

Barre d'outils Standard

Ligne de commande

ADCENTER

Pour empêcher l'ancrage de la fenêtre DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Cliquez sur la barre de titre de DesignCenter et maintenez le bouton de

la souris enfoncé. Déplacez la souris en maintenant la touche CTRL enfoncée.

Barre d'outils Standard

Ligne de commande

ADCENTER

Pour afficher ou masquer l'arborescence de DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans la barre d'outils de DesignCenter, choisissez l'icône Arborescence.

Barre d'outils Standard

Ligne de commande

ADCENTER

Menu contextuel Cliquez avec le bouton droit de la souris sur l'arrière-plan de la zone de contenu, puis cliquez sur Arborescence.

48 | Chapitre 4 DesignCenter

Accès à un contenu avec DesignCenter

L'arborescence de la partie gauche de la fenêtre DesignCenter et les quatre onglets DesignCenter permettent de rechercher un contenu et de le charger dans la zone de contenu.

Onglet Dossiers

L'onglet Dossiers affiche une hiérarchie d'icônes de navigation comprenant

■ Réseaux et ordinateurs

■ Adresses Web (URL)

■ Unités de disque de l'ordinateur

■ Dossiers

■ Dessins et fichiers de support associés

■ Xréfs, présentations, styles de hachures et objets nommés, y compris les

blocs, les calques, les types de ligne, les styles du texte, les styles de cote et les styles de tracé d'un dessin

Sélectionnez un élément dans l'arborescence pour afficher son contenu dans la zone de contenu. Cliquez sur les signes plus (+) ou moins (-) pour afficher et masquer les autres niveaux de la hiérarchie. Vous pouvez également cliquer deux fois sur un élément pour afficher les niveaux inférieurs. Si vous cliquez avec le bouton droit de la souris sur l'arborescence, vous verrez apparaître un menu contextuel comportant plusieurs options connexes.

Onglets Historique, Dessins ouverts et DC en ligne

Les onglets Historique, Dessins ouverts et DC en ligne donnent accès à d'autres méthodes permettant de rechercher un contenu.

■ L'onglet Dessins ouverts affiche la liste des dessins ouverts. Sélectionnez

un fichier de dessin, puis cliquez sur l'une des tables de définition dans la liste pour charger le contenu dans la zone de contenu.

■ L'onglet Historique affiche la liste des fichiers précédemment ouverts avec

DesignCenter. Cliquez deux fois sur un fichier de dessin dans la liste pour rechercher un fichier de dessin dans l'arborescence de l'onglet Dossiers et charger son contenu dans la zone de contenu.

■ L'onglet DC en ligne fournit le contenu de la page Web DesignCenter

Online. Il peut s'agir de blocs, de bibliothèques de symboles, de contenu d'un fabricant et de catalogues en ligne.

Accès à un contenu avec DesignCenter | 49

Signet de contenu utilisé fréquemment

DesignCenter permet de retrouver rapidement les éléments que vous utilisez fréquemment. L'arborescence et la zone de contenu comportent des options qui activent un dossier appelé Favoris. Le dossier Favoris peut contenir des raccourcis vers des éléments stockés sur des lecteurs de l'ordinateur ou du réseau, ainsi que sur des sites Internet.

Lorsque vous sélectionnez un dessin, un dossier ou un autre type de contenu et que vous choisissez Ajouter aux Favoris, un raccourci permettant d'accéder à cet élément est ajouté au dossier Favoris. Le fichier ou le dossier original n'est pas réellement déplacé ; en fait, tous les raccourcis créés sont enregistrés dans le dossier Favoris. Les raccourcis enregistrés dans le dossier Favoris peuvent être déplacés, copiés ou supprimés à l'aide de l'explorateur Windows.

Pour modifier la source du contenu affiché dans DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans la barre d'outils DesignCenter, cliquez sur l'un des onglets suivants :

■ Dossiers. Répertorie les unités locales et réseau.

■ Dessins ouverts. Répertorie les dessins actuellement ouverts.

■ Historique. Répertorie les 20 derniers sites auxquels vous avez accédé

via DesignCenter.

■ DC en ligne. Affiche le contenu en ligne provenant du Web.

Barre d'outils Standard Ligne de commande

ADCENTER

Pour modifier le dossier du bouton Début dans DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans l'arborescence de DesignCenter, recherchez le dossier que vous

souhaitez définir comme dossier de base.

3 Cliquez avec le bouton droit de la souris sur le dossier, puis cliquez sur

Définir comme position initiale dans le menu contextuel.

Lorsque vous cliquez sur le bouton Début, DesignCenter charge automatiquement ce dossier.

Barre d'outils Standard Ligne de commande

50 | Chapitre 4 DesignCenter

ADCENTER

Pour ajouter des éléments aux Favoris Autodesk dans DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Cliquez avec le bouton droit de la souris sur l'élément dans l'arborescence

DesignCenter ou dans la zone de contenu, puis choisissez Ajouter aux Favoris dans le menu contextuel.

Barre d'outils Normes Ligne de commande

ADCENTER

Pour afficher le contenu du dossier Favoris

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans DesignCenter, cliquez sur le bouton Favoris.

Lorsque vous travaillez dans l'arborescence, vous pouvez utiliser l'onglet Dossiers pour naviguer vers le dossier Favoris.

Barre d'outils Normes Ligne de commande

ADCENTER

Pour organiser votre dossier Favoris DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans DesignCenter, cliquez sur le bouton Favoris. 3 Cliquez avec le bouton droit de la souris sur l'arrière-plan de la zone

de contenu, puis choisissez l'option Organiser les Favoris du menu contextuel.

Votre dossier Favoris Autodesk s'ouvre dans une fenêtre.

Barre d'outils Standard Ligne de commande

ADCENTER

Accès à un contenu avec DesignCenter | 51

Ajout d'un contenu avec DesignCenter

La partie droite de la fenêtre DesignCenter agit sur le contenu affiché. Si vous cliquez deux fois sur un élément de la zone de contenu, vous verrez apparaître les différents degrés de détail. Par exemple, si vous cliquez deux fois sur l'image d'un dessin, vous affichez plusieurs icônes, notamment une icône pour les blocs. Cliquez deux fois sur l'icône Blocs pour faire apparaître les images de chaque bloc dans le dessin.

Ajout d'un contenu à un dessin

Vous pouvez ajouter un contenu de la zone de contenu à votre dessin courant de différentes façons :

■ Faites glisser un élément dans la zone graphique d'un dessin pour l'ajouter

en utilisant des paramètres par défaut, s'ils existent.

■ Cliquez avec le bouton droit de la souris sur un élément de la zone de

contenu pour afficher un menu contextuel avec plusieurs options.

■ Cliquez deux fois sur un bloc pour afficher la boîte de dialogue Insérer ;

cliquez deux fois sur une hachure pour afficher la boîte de dialogue Hachures et remplissage de contour.

Il est possible d'afficher l'aperçu d'un contenu graphique tel qu'un dessin, une xréf ou un bloc dans la zone de contenu. Vous pouvez également faire apparaître une description textuelle, s'il en existe une.

Mise à jour des définitions de bloc avec DesignCenter

Contrairement aux xréfs, lorsque le fichier source d'une définition de bloc est modifié, les définitions de bloc des dessins contenant ce bloc ne sont pas mises à jour automatiquement. DesignCenter vous permet de mettre à jour une définition de bloc dans le dessin courant. Le fichier source d'une définition de bloc peut être un fichier de dessin ou un bloc imbriqué dans un dessin de bibliothèque de symboles.

Cliquez sur Redéfinir seulement ou sur Insérer et redéfinir dans le menu contextuel qui apparaît lorsque vous cliquez avec le bouton droit de la souris sur un bloc ou sur un fichier de dessin dans la zone de contenu pour mettre à jour le bloc sélectionné.

Ouverture de dessins avec DesignCenter

DesignCenter vous permet d'ouvrir un dessin de la zone de contenu en utilisant le menu contextuel, en appuyant sur la touche faisant glisser un dessin ou en faisant glisser une icône de dessin vers un emplacement situé en dehors de la zone graphique d'une zone de dessin. Le nom du dessin s'ajoute à l'historique DesignCenter pour vous permettre d'y accéder rapidement lors de sessions ultérieures.

52 | Chapitre 4 DesignCenter

CTRL tout en

Ajout d'éléments de DesignCenter à une palette d'outils

Vous pouvez ajouter des dessins, des blocs et des hachures de DesignCenter à la palette d'outils courante.

■ De la zone de contenu de DesignCenter, vous pouvez faire glisser un ou

plusieurs éléments vers la palette d'outils courante.

■ Vous pouvez cliquer avec le bouton droit de la souris dans l'arborescence

de DesignCenter et, à l'aide des options du menu contextuel, créer une palette d'outils à partir du dossier, du fichier de dessin ou de l'icône de bloc courants.

Lorsque vous ajoutez des dessins à une palette d'outils, ils sont insérés en tant que blocs lorsque vous les faites glisser vers le dessin courant.

Remarque Vous pouvez sélectionner plusieurs blocs ou hachures dans la zone

de contenu et les ajouter à une palette d'outils.

Voir aussi

"Insertion de blocs et de hachures à l'aide des palettes d'outils", page 20

Pour créer une palette d'outils comprenant un contenu DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Effectuez l'une des opérations suivantes :

■ Cliquez avec le bouton droit de la souris sur un élément dans

l'arborescence de DesignCenter, puis cliquez sur Créer une palette d'outils dans le menu contextuel. La nouvelle palette d'outils contient les dessins, les blocs ou les hachures issus de l'élément sélectionné.

■ Cliquez avec le bouton droit de la souris sur l'arrière-plan de la zone de

contenu de DesignCenter, puis cliquez sur Créer une palette d'outils dans le menu contextuel. La nouvelle palette d'outils contient les dessins, les blocs ou les hachures issus de la zone de contenu de DesignCenter.

■ Cliquez avec le bouton droit de la souris sur un dessin dans la zone de

contenu ou l'arborescence de DesignCenter, puis cliquez sur Créer une palette d'outils de blocs dans le menu contextuel. La nouvelle palette d'outils contient les blocs issus du dessin sélectionné.

Vous pouvez faire glisser d'autres dessins, blocs ou hachures de la zone de contenu de DesignCenter vers la palette d'outils.

Barre d'outils Standard Ligne de commande

ADCENTER

Ajout d'un contenu avec DesignCenter | 53

Pour charger la zone de contenu à partir de la boîte de dialogue Recherche de DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans DesignCenter, utilisez l'une des méthodes suivantes :

■ Faites glisser l'élément de la liste des résultats de la recherche dans la

zone de contenu.

■ Cliquez deux fois sur l'élément dans la liste des résultats de la

recherche.

■ Cliquez avec le bouton droit de la souris sur un élément de la liste

des résultats de la recherche, puis choisissez Charger dans la zone de contenu.

3 Dans la zone de contenu de DesignCenter, cliquez deux fois sur

l'icône Blocs.

Barre d'outils Standard Ligne de commande

ADCENTER

Pour charger la zone de contenu de DesignCenter avec une bibliothèque de symboles

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans la barre d'outils de DesignCenter, choisissez l'icône Début. 3 Dans la zone de contenu, cliquez deux fois sur le dessin de bibliothèque

de symboles que vous souhaitez charger dans la zone de contenu de DesignCenter, puis sur l'icône Blocs.

La bibliothèque de symboles sélectionnée est chargée dans la zone de contenu de DesignCenter.

Remarque Vous pouvez définir votre dossier de base sur n'importe quel

dossier contenant des dessins de bibliothèques de symboles. Si votre dossier de base est défini sur un chemin différent, recherchez un dossier contenant des dessins de bibliothèques de symboles et cliquez dessus avec le bouton droit de la souris. Dans le menu contextuel, cliquez sur Définir comme position initiale.

Barre d'outils Standard Ligne de commande

54 | Chapitre 4 DesignCenter

ADCENTER

Pour charger la zone de contenu de DesignCenter avec des motifs de hachures

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans

le menu Outils.

2 Dans la barre d'outils de DesignCenter, choisissez l'icône Rechercher. 3 Dans la boîte de dialogue Rechercher, sélectionnez Fichiers de motifs de

hachures dans la zone Rechercher.

4 Dans la zone Rechercher le nom de l'onglet Fichiers de motifs de hachur es,

entrez *.

5 Cliquez sur Rech. maintenant. 6 Cliquez deux fois sur le fichier de motif de hachures trouvé.

Le fichier de motif de hachures sélectionné est chargé dans DesignCenter.

Barre d'outils Standard Ligne de commande

ADCENTER

Pour ouvrir un dessin depuis DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Dans DesignCenter, effectuez l'une des opérations suivantes :

■ Cliquez avec le bouton droit de la souris sur l'icône de dessin dans la

zone de contenu de DesignCenter. Dans le menu contextuel, cliquez sur Ouvrir dans la fenêtre de l'application.

■ Appuyez sur la touche CTRL et faites glisser l'icône de dessin de la zone

de contenu de DesignCenter vers la zone de dessin.

■ Faites glisser l'icône de dessin de la zone de contenu de DesignCenter

vers un emplacement situé en dehors de la zone de dessin de la fenêtre de l'application. (Si vous faites glisser l'icône de dessin dans la zone de dessin, un bloc est créé dans le dessin courant.)

Barre d'outils Standard Ligne de commande ADCENTER

Pour mettre à jour une définition de bloc avec DesignCenter

1 Si DesignCenter n'est pas encore ouvert, cliquez sur DesignCenter dans le

menu Outils.

2 Cliquez avec le bouton droit de la souris sur un bloc dans la zone de

contenu de DesignCenter. Dans le menu contextuel, cliquez sur Redéfinir seulement ou sur Insérer et redéfinir.

Ajout d'un contenu avec DesignCenter | 55

Remarque Si la source du bloc que vous souhaitez mettre à jour est un

fichier de dessin entier plutôt qu'une définition de bloc à l'intérieur d'un fichier de dessin, cliquez avec le bouton droit de la souris sur l'icône de dessin dans la zone de contenu de DesignCenter. Cliquez ensuite sur Insérer sous la forme de bloc dans le menu contextuel.

Barre d'outils Standard Ligne de commande

ADCENTER

Récupération d'un contenu sur le Web avec DesignCenter Online

Présentation de DesignCenter Online

DesignCenter Online vous permet d'accéder à des contenus prédessinés tels que des blocs, des bibliothèques de symboles, du contenu de fabricants et des catalogues en ligne. Ce contenu peut être utilisé dans des applications de conception courantes pour vous aider dans la création de vos dessins.

Pour accéder à DesignCenter Online, cliquez sur l'onglet DC en ligne dans DesignCenter. Une fois que la fenêtre DesignCenter Online est ouverte, vous pouvez rechercher et télécharger le contenu à utiliser dans votre dessin.

56 | Chapitre 4 DesignCenter

La fenêtre DesignCenter Online comporte un volet droit et un volet gauche. Le volet droit est appelé la zone de contenu. La zone de contenu affiche les éléments ou les dossiers sélectionnés dans le volet gauche. Le volet gauche peut afficher l'une des quatre vues suivantes :

■ Liste des catégories. Affiche les dossiers contenant des bibliothèques

de pièces normalisées, le contenu propre à un fabricant et des sites de fournisseurs de contenu sur le Web.

■ Recherche. Recherche un contenu en ligne. Vous pouvez rechercher

des éléments à l'aide d'opérateurs booléens et de chaînes de recherche constituées de plusieurs mots.

■ Paramètres. Contrôle le nombre de catégories et d'éléments affichés sur

chaque page dans la zone de contenu après une recherche de dossier ou une navigation dans des dossiers.

■ Ensembles. Indique les types de contenu propres à une activité affichés

dans DesignCenter Online.

Vous choisissez la vue en cliquant sur l'en-tête située en haut du volet gauche.

Une fois que vous avez sélectionné un dossier dans le volet gauche, son contenu est chargé dans la zone de contenu. Vous pouvez sélectionner un élément dans la zone de contenu pour le charger dans la zone d'aperçu. Vous pouvez télécharger des éléments en les faisant glisser de la zone d'aperçu vers votre dessin ou votre palette d'outils, ou en les enregistrant sur votre ordinateur.

Remarque Si vous souhaitez accéder à DesignCenter Online et que l'onglet

DC en ligne n'est pas disponible dans DesignCenter, consultez votre administrateur réseau ou CAO.

Confidentialité de DesignCenter Online

DesignCenter Online est une fonction interactive qui nécessite une connexion Internet pour fournir des éléments d'information. Chaque fois que DesignCenter Online est connecté, il envoie des informations à Autodesk afin que les informations correctes soient renvoyées. Toutes les informations sont envoyées de façon anonyme pour en assurer la confidentialité.

Récupération d'un contenu sur le Web avec DesignCenter Online | 57

Les informations suivantes sont envoyées à Autodesk :

■ Nom du produit. Le nom du produit dans lequel vous utilisez

DesignCenter Online

■ Numéro de version du produit. La version du produit

■ Langue du produit. La langue de votre produit

■ Identificateur aléatoire. DesignCenter Online attribue un identificateur

aléatoire à chaque personne utilisant la fonction. Cet identificateur est utilisé pour conserver vos vues Collections et Paramètres chaque fois que vous utilisez DesignCenter Online.

Autodesk compile des statistiques à partir des informations envoyées depuis DesignCenter Online pour contrôler son mode d'utilisation et les améliorations éventuelles à y apporter. Autodesk conservera les informations que vous lui ferez parvenir en respectant la politique de confidentialité officielle d'Autodesk, disponible sur le site http://www.autodesk.com/privacy.

Activation/désactivation de l'onglet DC en ligne dans DesignCenter

L'utilitaire de contrôle des gestionnaires CAO active ou désactive l'onglet DC en ligne dans DesignCenter. Vous pouvez, par exemple, désactiver DesignCenter Online pour l'empêcher d'envoyer des informations à Autodesk. Pour obtenir des informations sur l'utilitaire de contrôle des gestionnaires CAO, installezle et exécutez-le, puis cliquez sur Aide dans sa fenêtre.

Présentation des types de contenu de DesignCenter Online

Dans DesignCenter Online, le contenu est classé en dossiers.

Dans les dossiers de DesignCenter Online, vous pouvez récupérer un contenu correspondant à une activité. Le contenu que vous pouvez récupérer comprend les éléments suivants :

■ Pièces normalisées. Symboles génériques standard fréquemment utilisés

dans la conception. Ces symboles comprennent les blocs pour les applications d'architecture, de mécanique et de système d'information géographique (SIG).

58 | Chapitre 4 DesignCenter

■ Fabricants.Blocs et modèles 3D pouvant être recherchés et téléchargés en

cliquant sur un lien vers un site Web de fabricant.

■ Fournisseurs. Vous pouvez rechercher des symboles et des blocs dans des

listes de bibliothèques de fournisseurs de catalogues.

Vous utilisez la vue Collections pour sélectionner les catégories de contenu en ligne que vous souhaitez afficher dans la vue Liste des catégories.

Pour afficher des dossiers de contenu en ligne dans la vue Liste des catégories

■ Dans DesignCenter Online, cliquez sur l'en-tête situé en haut du volet

gauche, puis sur Liste des catégories. Les dossiers de catégories sont affichés dans le volet gauche de la fenêtre.

Récupération d'un contenu sur le Web

Vous pouvez télécharger un contenu sur le Web et l'utiliser dans vos dessins.

Navigation dans des contenus

Lorsque vous utilisez la vue Liste des catégories, vous pouvez cliquer sur les dossiers du volet gauche pour afficher leur contenu. Ces dossiers peuvent contenir d'autres dossiers.

Lorsque vous cliquez sur un dossier ou un élément dans un dossier, le contenu apparaît dans la zone de contenu. Lorsque vous cliquez sur un bloc, un graphique et une description du bloc apparaissent dans la zone d'aperçu.

Récupération d'un contenu sur le Web avec DesignCenter Online | 59

Recherche d'un contenu

Lorsque vous recherchez un contenu en ligne avec DesignCenter Online, vous pouvez rechercher des éléments à l'aide d'opérateurs booléens et de chaînes constituées de plusieurs mots dans la zone Rechercher. Vous pouvez accéder à la zone Rechercher en cliquant sur la loupe ou en choisissant Rechercher dans l'en-tête déroulant situé en haut du volet gauche.

Contrôle du nombre de catégories et d'éléments dans une page

La vue Paramètres vous permet de contrôler le nombre de catégories ou d'éléments affichés sur chaque page de la zone de contenu après une recherche de dossier ou une navigation dans des dossiers.

Collections

Vous pouvez choisir le type de contenu à rechercher. Dans le volet Collections, vous pouvez indiquer les types de contenu qui apparaissent à chaque ouverture de DesignCenter Online. Par exemple, si vous utilisez des blocs d'architecture dans vos dessins, vous sélectionnez des collections contenant des blocs de ce type. Une fois que vous avez effectué votre sélection, les catégories que vous avez définies s'affichent.

Téléchargement de contenu

Pour télécharger un contenu depuis le Web, recherchez le dossier comprenant le contenu à utiliser. Cliquez ensuite sur une image miniature du contenu dans la zone de contenu. Le contenu apparaît dans la zone d'aperçu, accompagné d'informations le concernant. Vous pouvez faire glisser le bloc directement de la zone d'aperçu vers un dessin ou une palette d'outils, ou l'enregistrer sur votre ordinateur pour l'utiliser ultérieurement.

Pour parcourir des contenus dans DesignCenter Online

1 Dans DesignCenter Online, cliquez sur l'en-tête situé en haut du volet

gauche, puis sur Liste des catégories.

2 Cliquez sur un dossier pour afficher son contenu. Si le dossier contient

d'autres dossiers, cliquez sur l'un d'entre eux pour afficher son contenu.

3 Cliquez sur un élément de la zone de contenu pour l'afficher dans la zone

d'aperçu.

60 | Chapitre 4 DesignCenter

Pour rechercher un contenu dans DesignCenter Online

1 Dans DesignCenter Online, cliquez sur l'en-tête situé en haut du volet

gauche, puis sur Rechercher.

2 Dans la vue Rechercher, entrez un seul mot ou des chaînes constituées de

plusieurs mots.

Remarque Le lien Besoin d'aide fournit de plus amples informations sur les

recherches, ainsi que des exemples de recherches booléennes.

Pour définir des collections de contenu

1 Dans DesignCenter Online, cliquez sur l'en-tête situé en haut du volet

gauche, puis sur Collections.

2 Dans la vue Collections, cochez les cases des collections que vous

souhaitez utiliser.

3 Cliquez sur Mettre à jour les ensembles.

Les catégories que vous avez sélectionnées apparaissent dans le volet gauche.

Pour télécharger un contenu sur votre ordinateur

1 Dans DesignCenter Online, cliquez sur l'en-tête situé en haut du volet

gauche, puis sur Liste des catégories.

2 Dans les dossiers de catégorie, cliquez sur un élément de contenu. 3 Dans la zone d'aperçu, sous l'image de l'élément de contenu, cliquez sur

Enregistrer ce symbole sous.

4 Dans la boîte de dialogue Enregistrer sous, indiquez l'emplacement sur

votre ordinateur et le nom du fichier.

5 Cliquez sur Enregistrer.

Le contenu est téléchargé sur votre ordinateur.

Pour télécharger un contenu dans votre dessin

1 Dans DesignCenter Online, cliquez sur l'en-tête situé en haut du volet

gauche, puis sur Liste des catégories.

2 Dans les dossiers de catégorie, cliquez sur un élément de contenu pour

l'afficher dans la zone d'aperçu.

3 Faites glisser l'image de la zone d'aperçu vers votre dessin ou palette

d'outils.

Récupération d'un contenu sur le Web avec DesignCenter Online | 61

Personnalisation de l'environnement de dessin

De nombreux paramètres de l'environnement de dessin

et de la fenêtre d'AutoCAD

dans la boîte de dialogue Options ou au démarrage

d'AutoCAD. Vous pouvez par exemple modifier la

fréquence d'enregistrement des dessins dans des fichiers

temporaires et lier AutoCAD à des dossiers contenant

des fichiers que vous utilisez fréquemment. Essayez

différents paramètres pour obtenir l'environnement de

dessin correspondant à vos besoins.

peuvent être modifiés

Contenu

■ Paramétrage des options

d'interface

■ Personnalisation du démarrage

■ Enregistrement et restauration

de profils

Définition des options d'interface

Il est possible de modifier de nombreux paramètres relatifs à l'interface d'AutoCAD et à l'environnement de dessin dans la boîte de dialogue Options. Vous pouvez, par exemple, définir la fréquence des enregistrements automatiques d'AutoCAD dans un fichier temporaire et spécifier le chemin d'accès aux fichiers les plus fréquemment utilisés. Essayez les différents paramètres proposés dans la boîte de dialogue Options pour trouver l'environnement qui convient le mieux à vos besoins.

Les paramètres de la boîte de dialogue Options sont les suivants :

■ Enregistrement automatique (onglet Ouvrir et enregistrer). Enregistre

le dessin à la fréquence déterminée. Pour utiliser cette option, dans l'onglet Ouvrir et enregistrer de la boîte de dialogue Options, cochez la case Enregistrement automatique et spécifiez la fréquence en minutes.

■ Couleurs (onglet Affichage). Indique les couleurs d'arrière-plan utilisées

dans les onglets Présentation et Objet, ainsi que celle de la ligne de commande et du réticule.

■ Polices (onglet Affichage). Modifie les polices utilisées dans la fenêtre

d'AutoCAD et dans la fenêtre de texte. Ce paramètre n'a pas d'incidence sur le texte apparaissant dans les dessins.

■ Chemin de recherche (onglet Fichiers). Indique à AutoCAD le chemin

permettant d'accéder aux fichiers de support pour les polices de caractères, les dessins, les types de ligne et les motifs de hachures.

Pour définir des options

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet voulu. 3 Définissez les préférences à votre gré. 4 Procédez à l'une des opérations suivantes ou aux deux :

■ Cliquez sur Appliquer pour enregistrer les options en cours dans le

registre système.

■ Cliquez sur OK pour enregistrer les paramètres des options en cours

dans le registre système et fermer la boîte de dialogue Options.

Ligne de commande

OPTIONS

64 | Chapitre 5 Personnalisation de l'environnement de dessin

Pour personnaliser les couleurs des éléments de la fenêtre de l'application

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Affichage ➤

Couleurs.

3 Dans la boîte de dialogue Options de couleurs, sélectionnez l'élément que

vous souhaitez modifier en cliquant sur les onglets Objet ou Présentation. Lorsque vous cliquez sur des zones des images, la sélection s'affiche dans

la liste Elément de la fenêtre. Il est également possible de modifier un attribut en le sélectionnant dans cette liste.

4 Sélectionnez la couleur que vous désirez utiliser dans la liste Couleur.

Pour spécifier une couleur personnalisée, choisissez Sélectionner la couleur dans la liste Couleur.

5 Si vous souhaitez revenir aux couleurs spécifiées dans le Panneau de

configuration de Windows, cliquez sur Définir tout par défaut.

6 Cliquez sur Appliquer puis sur Fermer pour enregistrer les paramètres des

options en cours dans le registre système et fermer la boîte de dialogue Options de couleurs.

7 Choisissez OK pour fermer la boîte de dialogue Options.

Ligne de commande

OPTIONS

Pour modifier la police affichée dans la fenêtre de ligne de commande

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Affichage. 3 Sous Eléments de la fenêtre, choisissez Polices pour afficher la boîte

de dialogue Police de la fenêtre de la ligne de commande.

4 Sélectionnez la police, le style de police et la taille voulus.

Un exemple des sélections en cours s'affiche sous Exemple.

5 Cliquez sur Appliquer & Fermer pour enregistrer les paramètres des

options en cours et fermer la boîte de dialogue.

6 Choisissez OK pour fermer la boîte de dialogue Options.

Ligne de commande

OPTIONS

Définition des options d'interface | 65

Personnalisation du démarrage

Vous pouvez les utiliser pour spécifier plusieurs options lors du démarrage d'AutoCAD. Ainsi, lors de l'ouverture d'un dessin, AutoCAD peut exécuter un script, démarrer avec un dessin gabarit spécifié et afficher une vue définie. Les options de la ligne de commande permettent aussi de configurer plusieurs icônes AutoCAD individuellement associées à des options de démarrage.

Les options de la ligne de commande sont aussi des paramètres que vous pouvez ajouter à la ligne de commande acad.exe associée à une icône de raccourci de commande ou à la boîte de dialogue Exécuter Windows. Vous pouvez inclure plusieurs options à l'intérieur d'une seule ligne de commande. Les options acceptées figurent dans le tableau suivant.

/s Dossiers de support Désigne les dossiers de support autres que le

Nom de script Indique un script à exécuter après le démarrage

Nom du fichier gabarit Crée un dessin sur la base d'un gabarit ou d'un

Dossier Configuration Indique le chemin d'accès au fichier de

nom_vue Indique une vue particulière du dessin à afficher

d'AutoCAD traitement par lots). Les scripts peuvent être utilisés pour configurer des paramètres de dessin dans un nouveau fichier dessin. Un type de fichier SCR est attendu.

dessin prototype. Un type de fichier DWT est attendu.

configuration matérielle que vous souhaitez utiliser. Il peut s'agir d'un répertoire ou d'un nom de fichier. Un type de fichier CFG est attendu. Si vous ne définissez pas l'option /c, AutoCAD recherche le répertoire exécutable et utilise la variable d'environnement ACADCFGW ou ACADCFG pour définir le fichier de configuration et l'emplacement du répertoire.

au démarrage d'AutoCAD.

dossier courant. Les fichiers de support incluent les polices, les menus, les fichiers AutoLISP, les types de ligne et les motifs de hachures. Le nombre maximal de dossiers que vous pouvez spécifier dans le chemin est de 15. Chaque nom de dossier est délimité par des points-virgules.

(b est l'abréviation de batch process,

/r Périphérique de pointage

système par défaut

Restaure le périphérique de pointage système par défaut. Crée un nouveau fichier de configuration (acad2002.cfg) et renomme le précédent (acad2002.cfg) en acad2002.bak.

66 | Chapitre 5 Personnalisation de l'environnement de dessin

/nologo Pas d'écran de

logo AutoCAD

Démarre AutoCAD sans afficher au préalable l'écran de logo.

/p Profil de registre défini

par l'utilisateur pour le démarrage d'AutoCAD

Spécifie un profil de registre défini par l'utilisateur pour le démarrage d'AutoCAD. Le profil sélectionné est n'effectif que pendant la session courante d'AutoCAD, sauf si vous activez un autre profil dans la boîte de dialogue Options au cours de cette session. Vous créez ou importez des profils dans l'onglet Profils de la boîte de dialogue Options. L'option /p ne permet de spécifier que les profils répertoriés dans la boîte de dialogue Options. Si le profil n'existe pas, AutoCAD utilise le profil courant.

La syntaxe des options de ligne de commande est la suivante :

"lecteur:chemin d'accès\acad.exe" ["nom du dessin"] [/"nom" de l'option]

Lorsque vous utilisez une option de la ligne de commande, faites suivre l'option d'un espace, puis du nom d'un fichier, d'un chemin ou d'une vue entre guillemets. Par exemple, l'entrée suivante démarre AutoCAD à partir d'un dossier appelé AutoCAD 2002 avec le dessin de gabarit arch1.dwt, restaure une vue nommée

PLAN1 et exécute un fichier script startup.scr.

"d:\AutoCAD 2002\acad.exe"/t "d:\AutoCAD 2002\template\arch1" /v "plan1" /b "startup"

AutoCAD résout les paramètres d'environnement de la façon suivante :

■ Si vous utilisez une option de ligne de commande pour définir un

environnement, cette option de ligne de commande remplace les paramètres spécifiés soit dans la boîte de dialogue Options soit dans la variable d'environnement.

■ Si une option de la ligne de commande n'est pas définie, c'est la

valeur correspondante de la boîte de dialogue Options qui prime.

■ Si aucune des deux n'est définie, c'est la valeur de la variable

d'environnement qui est utilisée.

Remarque Les options de la ligne de commande et les variables d'environne-

ment ne remplacent les valeurs de la boîte de dialogue Options que pour la session courante. Elles n'ont aucune incidence sur la base de registres du système.

Pour démarrer AutoCAD avec une option de la ligne de commande

1 Cliquez avec le bouton droit de la souris sur l'icône d'AutoCAD sur le

bureau de Windows. Choisissez ensuite Propriétés.

2 Dans la boîte de dialogue Propriétés d'AutoCAD, sélectionnez l'onglet

Raccourci.

Personnalisation du démarrage | 67

3 Dans la boîte Cible, éditez les paramètres de l'option de la ligne de

commande en utilisant la syntaxe suivante :

"lecteur:chemin d'accès\acad.exe" ["nom du dessin"] [/"nom" de l'option]

Options acceptées : /b Nom du script (b est l'abréviation de batch (traitement par lot)) /t Nom du fichier gabarit /c Dossier de configuration /v Nom de vue /s Dossiers de support /r Dispositif de pointage système par défaut /nologo Pas d'écran de logo AutoCAD /p Profil de registre défini par l'utilisateur Tapez par exemple "d:\AutoCAD 2002\acad.exe" /t "d:\AutoCAD

2002\template\arch1" /v "plan1" /b "startup"

4 Cliquez sur OK, puis à nouveau sur .

Enregistrement et restauration de profils

L'onglet Profils de la boîte de dialogue Options permet de définir et d'enregistrer les paramètres de dessin sous forme de profil. Si vous partagez votre station de travail avec d'autres utilisateurs ayant le même code d'accès, vous pouvez charger les options qui vous sont personnelles en activant votre profil. Vous pouvez également créer et enregistrer plusieurs profils adaptés à différents projets. Par défaut, AutoCAD enregistre les options courantes dans un profil nommé courant ainsi que celui du dessin actif dans la boîte de dialogue Options.

PROFIL SANSNOM. AutoCAD affiche le nom du profil

Les informations relatives aux profils sont stockées dans le registre du système et peuvent être enregistrées dans un fichier texte (fichier ARG). AutoCAD organise les données vitales et gère leur modification au niveau du registre.

Une fois un profil enregistré, vous pouvez exporter/importer le fichier ARG vers/depuis différents ordinateurs. Si vous modifiez le profil courant au cours d'une session AutoCAD et que vous désirez enregistrer ces modifications dans le fichier ARG, vous devez exporter le profil. Lorsque vous exportez le profil modifié sous son nom courant, AutoCAD met à jour le fichier ARG pour y intégrer les nouveaux paramètres. Vous devez ensuite importer à nouveau ce profil dans AutoCAD pour actualiser les paramètres de votre profil courant.

Pour plus d'informations sur les profils, voir la section Présentation des commandes.

68 | Chapitre 5 Personnalisation de l'environnement de dessin

OPTIONS de la

Pour activer un profil

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Profils. 3 Dans l'onglet Profils, sélectionnez le profil que vous désirez activer. 4 Cliquez sur le bouton Définir courant. Cliquez ensuite sur OK.

Ligne de commande

OPTIONS

Pour enregistrer un profil

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Profils. 3 Sur l'onglet Profils, cliquez sur Ajouter à la liste. 4 Dans la boîte de dialogue Ajouter un profil, entrez le nom du profil et sa

description.

5 Choisissez Appliquer & Fermer pour revenir dans la boîte de dialogue

Options. Cliquez ensuite sur OK.

Ligne de commande

OPTIONS

Pour activer un profil avant de démarrer AutoCAD

1 Dans le bureau de Windows, cliquez avec le bouton droit sur l'icône

d'AutoCAD pour afficher le menu contextuel.

2 Dans ce menu, sélectionnez l'option Propriétés. 3 Dans la boîte de dialogue Propriétés d'AutoCAD, choisissez l'onglet

Raccourci.

4 Dans la zone Cible, entrez /p profilcourant à la suite du répertoire cible

courant. Par exemple, pour activer le profil

Utilisateur12, entrez la chaîne

suivante dans la zone de saisie Cible :

"c:\AutoCAD 2002\acad.exe"/p utilisateur 12

5 Cliquez sur OK pour quitter la boîte de dialogue.

Le profil que vous venez d'indiquer sera désormais le profil actif à chaque démarrage d'AutoCAD.

Enregistrement et restauration de profils | 69

Périphériques de pointage

Vous contrôlez AutoCAD® au moyen d'un périphérique

de pointage comme une souris, un pointeur à numériser

ou un stylet. Un périphérique de pointage peut avoir un

nombre variable de boutons. Les 10 premiers boutons

sont automatiquement réservés à AutoCAD, mais vous

pouvez changer leur affectation, à l'exception du

bouton de sélection (bouton 1), en modifiant le fichier

de menu d'AutoCAD. Pour changer l'affectation des

boutons, cliquez deux fois sur l'icône Souris du Panneau

de configuration de Windows.

Contenu

■ Boutons du périphérique

de pointage

■ Tablettes à numériser

Boutons du périphérique de pointage

Les 10 premiers boutons sont automatiquement attribués, mais vous pouvez changer leur affectation, à l'exception du bouton de sélection (bouton 1).

Sur une souris à deux boutons, le bouton de gauche est le bouton de sélection. Il sert à :

■ Désigner les emplacements

■ Sélectionner des objets en vue d'une modification

■ Choisir des options de menu, des boutons de boîte de dialogue ainsi que

des champs

L'utilisation du bouton de droite dépend du contexte. Il sert à :

■ Interrompre une commande en cours

■ Afficher un menu contextuel

■ Afficher le menu Accrochage aux objets

■ Afficher la boîte de dialogue Barres d'outils

Vous pouvez modifier l'utilisation du bouton droit à l'aide de la boîte de dialogue Options ( périphérique de pointage est définie dans le fichier de menu d'AutoCAD.

Souris IntelliMouse

La souris IntelliMouse dispose d'une petite roulette entre les boutons. Les boutons de droite et de gauche ont les mêmes fonctions que ceux d'une souris standard. La roulette permet de spécifier des valeurs de manière extrêmement précise. Elle permet d'opérer des zooms et des panoramiques dans le dessin sans utiliser les commandes d'AutoCAD.

OPTIONS). L'utilisation des boutons supplémentaires d'un

Par défaut, le facteur de zoom est réglé sur 10 %, chaque incrément de rotation de la roulette modifiant le niveau de zoom de 10 %. La variable système ZOOMFACTOR gère le changement incrémentiel, en avant ou en arrière. Plus la valeur est élevée, plus le changement est important.

Le tableau suivant répertorie les actions de la souris IntelliMouse prises en charge par AutoCAD.

Objectif Action

Effectuer un zoom avant ou arrière Faites tourner la roulette vers l'avant ou

Effectuer un zoom sur l'étendue du dessin Cliquez deux fois sur le bouton de la roulette.

72 | Chapitre 6 Périphériques de pointage

vers l'arrière.

Objectif Action

Panoramique En maintenant le bouton de la roulette

Effectuer un panoramique (manette) En maintenant la touche CTRL et le bouton de

Afficher le menu Accrochage aux objets Définissez la variable système MBUTTONPAN

enfoncé, faites glisser la souris

la roulette enfoncés, faites glisser la souris

sur 0. Cliquez sur le bouton de la roulette.

Voir aussi

"Customize Buttons on a Pointing Device" dans le Guide de personnalisation

Pour se familiariser avec les fonctions de la souris

1 Déplacez la souris et observez comment le pointeur se transforme en

réticule lorsqu'il se trouve dans la zone de dessin, en flèche lorsqu'il ne se trouve pas dans la zone graphique et en pointeur en I lorsqu'il se trouve dans une fenêtre de texte.

2 Notez également que, lorsque vous déplacez la souris, les coordonnées

affichées changent sur la barre d'état. Ces nombres indiquent l'emplacement ou les coordonnées précis du réticule à l'écran. Cliquez sur l'affichage des coordonnées pour le désactiver. Notez que les coordonnées ne sont recalculées que lorsque vous cliquez dans la zone graphique.

3 Cliquez sur le bouton Résol dans la barre d'état à l'aide du bouton de

sélection de la souris (généralement, le bouton gauche). Vous remarquez que le bouton est plus foncé lorsque vous activez le mode RESOLUTION.

4 Déplacez le pointeur sur l'écran ; vous remarquez qu'il semble accrocher,

ou "sauter", sur les points de l'écran selon un intervalle donné. Il est possible de modifier la mesure de ces intervalles.

5 Recliquez sur le bouton Résol de la barre d'état pour désactiver le mode

résolution.

6 Placez le pointeur sur la barre d'outils Standard en haut de la zone

graphique. Si vous laissez le curseur sur un bouton pendant un instant, vous verrez apparaître une note, appelée info-bulle, qui identifie le bouton.

7 Déplacez le curseur sur la ligne double à l'extrémité de la barre d'outils.

Ensuite, tout en maintenant le bouton de sélection enfoncé, faites glisser la barre d'outils sur l'écran à une nouvelle position.

8 Faites glisser la barre d'outils près d'une zone d'ancrage au-dessus, en

dessous ou sur les côtés de la zone de dessin. Lorsque le contour de la barre d'outils s'affiche dans la zone d'ancrage, relâchez le bouton de sélection.

Boutons du périphérique de pointage | 73

Pour désactiver tous les menus contextuels de la zone de dessin

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Préférences

utilisateur.

3 Sous Fonctions Windows standard, supprimez la coche pour l'option

Menus contextuels dans la zone de dessin.

4 Cliquez sur OK pour enregistrer les paramètres des options en cours

dans le registre système et fermer la boîte de dialogue Options.

Ligne de commande OPTIONS

Pour désactiver individuellement les menus contextuels

1 Dans le menu Outils, choisissez Options. 2 Dans la boîte de dialogue Options, choisissez l'onglet Préférences

utilisateur.

3 Activez la case à cocher Menus contextuels dans la zone de dessin, puis

cliquez sur le bouton Signification du bouton droit.

4 Dans la boîte de dialogue Personnalisation du bouton droit de la souris,

dans Mode par défaut, Mode édition ou Mode commande, sélectionnez les options adéquates afin de déterminer ce qui se produit lorsque vous cliquez avec le bouton droit de la souris dans la zone graphique.

5 Cliquez sur Appliquer & Fermer pour quitter la boîte de dialogue

Personnalisation du bouton droit de la souris. Cliquez sur OK pour enregistrer les paramètres des options en cours dans le registre système et fermer la boîte de dialogue Options.

Ligne de commande

OPTIONS

74 | Chapitre 6 Périphériques de pointage

Tablettes à numériser

Une tablette à numériser, aussi appelée numériseur, est un périphérique qui sert à tracer des dessins dans un fichier dessin d'AutoCAD ou à choisir des commandes dans la superposition de tablettes à numériser fournie avec AutoCAD. Grâce au pilote de Wintab, le pointeur de la tablette peut également remplacer la souris comme pointeur système pour choisir des options de menu et dessiner des objets dans AutoCAD ou pour interagir avec le système d'exploitation. Le pointeur de la tablette peut être un curseur ou un stylet.

La tablette doit d'abord être configurée, puis vous avez la possibilité de la calibrer.

■ Une fois la tablette configurée, certaines de ses parties sont désignées

comme des zones de menu et une zone de pointage écran.

■ Après avoir été calibrée, elle peut servir à tracer une figure géométrique

à partir d'un dessin ou d'une photographie dans un dessin AutoCAD.

Vous pouvez facilement choisir d'utiliser la tablette non calibrée comme pointeur système (mode Tablette inactif) ou calibrée afin de numériser un dessin (mode Tablette actif). Cliquez sur le bouton Tablette dans la barre d'état. Si une zone de pointage écran a été désignée, un bouton Flottant apparaît dans la barre d'état et permet d'activer/de désactiver cette zone.

Voir aussi

"Create Tablet Menus" dans le Guide de personnalisation "Configuration d'une tablette à numériser" dans le Guide des pilotes et des

périphériques

Tablettes à numériser | 75

Partie 2

Création, organisation et enregistrement d'un dessin

Chapitre 7 Création et enregistrement d'un dessin 79 Chapitre 8 Ouverture d'un dessin 91 Chapitre 9 Définition des unités, des angles et de l'échelle 105 Chapitre 10 Organisation des dessins et applications

de normes 113

Création et enregistrement d'un dessin

Pour créer un dessin, vous avez le choix entre plusieurs

méthodes : vous pouvez utiliser un assistant qui vous

guide tout au long du processus, démarrer sans éléments

de départ à partir de paramètres par défaut ou démarrer

à partir d'un fichier gabarit avec un environnement

prédéfini. Dans tous les cas, vous pouvez choisir les

conventions et les valeurs par défaut que vous souhaitez

utiliser.

Contenu

■ Commencer avec un brouillon

■ Utilisation d'un assistant

de configuration

■ Utilisation d'un fichier gabarit

■ Enregistrement d'un dessin

Commencer un dessin avec un brouillon

Pour commencer rapidement un nouveau dessin, vous pouvez utiliser un brouillon qui crée un dessin à l'aide des paramètres d'un fichier gabarit de dessin par défaut.

Vous pouvez obtenir un brouillon dans les boîtes de dialogue Créer un nouveau dessin ou Sélectionner un gabarit, ou sans passer par une boîte de dialogue. Dans tous les cas, utilisez la commande commande RAPNOUV.

Utilisation de la boîte de dialogue Créer un nouveau dessin

La boîte de dialogue Créer un nouveau dessin apparaît si les conditions suivantes sont remplies :

■ Vous avez défini la variable système STARTUP sur 1 (active).

■ Vous avez défini la variable système FILEDIA sur 1 (active).

■ Vous cliquez sur Nouveau dans le menu Fichier ou dans la barre d'outils

Standard lorsqu'aucun fichier gabarit de dessin n'a été indiqué dans la boîte de dialogue Options.

La boîte de dialogue Créer un nouveau dessin vous offre plusieurs méthodes pour commencer un dessin.

Si vous sélectionnez l'option Commencer avec un brouillon, vous pouvez choisir les unités anglo-saxonnes ou les unités métriques pour le nouveau dessin. Le choix du paramètre détermine les valeurs par défaut utilisées pour plusieurs variables système gérant le texte, les cotes, la grille, la résolution, ainsi que le type de ligne et le fichier de motifs de hachures par défaut.

NOUVEAU ou la

■ Anglo-saxon. Crée un dessin en utilisant le système de mesure

anglo-saxon. Le dessin utilise les valeurs internes par défaut. Le contour du dessin par défaut, appelé limites du dessin, est de 12 × 9pouces.

■ Métrique. crée un dessin en utilisant le système de mesure métrique.

Le dessin utilise les valeurs internes par défaut. Le contour du dessin par défaut est de 429 × 297 millimètres.

Utilisation de la boîte de dialogue Sélectionner un gabarit

La boîte de dialogue Sélectionner un gabarit apparaît si les conditions suivantes sont remplies :

■ Vous avez défini la variable système STARTUP sur 0 (inactive).

■ Vous avez défini la variable système FILEDIA sur 1 (active).

■ Vous cliquez sur Nouveau dans le menu Fichier ou, par défaut,

dans la barre d'outils Standard.

80 | Chapitre 7 Création et enregistrement d'un dessin

Dans le coin inférieur droit de la boîte de dialogue Sélectionner un gabarit se trouvent le bouton Ouvrir et à côté de celui-ci, un bouton muni d'une flèche. Si vous cliquez sur la flèche, vous pouvez choisir entre deux gabarits de dessin internes par défaut, en unités métriques ou anglo-saxonnes.

Utilisation d'un fichier gabarit de dessin par défaut

La méthode la plus rapide pour commencer un nouveau dessin consiste à le créer automatiquement à l'aide d'un fichier de gabarit de dessin par défaut. Avec cette méthode, aucune boîte de dialogue n'apparaît :

■ Vous avez défini la variable système STARTUP sur 0 (inactive).

■ Vous avez défini la variable système FILEDIA sur 1 (active).

■ Dans la boîte de dialogue Options accessible à partir de l'onglet Fichiers,

spécifiez un fichier gabarit de dessin par défaut. Cliquez sur le noeud appelé Paramètres du gabarit de dessin et spécifiez un chemin d'accès et un fichier gabarit de dessin.

■ Cliquez sur Rapnouv dans la barre d'outils Standard.

A ce stade, un nouveau dessin est immédiatement créé sur la base du fichier gabarit de dessin par défaut spécifié.

Si aucun fichier gabarit n'est spécifié dans la boîte de dialogue Options, la commande RAPNOUV affiche la boîte de dialogue Sélectionner un gabarit.

Pour commencer un dessin avec un brouillon depuis la boîte de dialogue Créer un dessin

1 Si nécessaire, définissez les variables système

STARTUP sur 1 et FILEDIA sur

1. Dans la ligne de commande, tapez startup et 1, puis filedia et 1.

2 Dans le menu Fichier, cliquez sur Nouveau. 3 Dans la boîte de dialogue Créer un nouveau dessin, sélectionnez le bouton

Commencer avec un brouillon.

4 Dans la fenêtre Paramètres par défaut, choisissez Anglo-saxon ou

Métrique.

Le nouveau dessin s'appelle Dessin1.dwg. Le nom par défaut du dessin change en fonction du nombre de nouveaux dessins qui ont été créés. Par exemple, si vous commencez un autre dessin, son nom par défaut sera Dessin2.dwg.

Ligne de commande

NOUVEAU

Commencer un dessin avec un brouillon | 81

Pour commencer un dessin avec un brouillon à l'aide d'un fichier de gabarit de dessin par défaut

1 Si nécessaire, définissez les variables système

sur 1. Dans la ligne de commande, tapez startup et 0 puis filedia et 1.

2 Dans le menu Outils, cliquez sur Options. Dans la boîte de dialogue

Options, cliquez sur l'onglet Fichiers.

3 Dans la liste des noeuds, cliquez sur le signe plus situé à côté de Paramètres

du gabarit de dessin. Cliquez sur le signe plus se trouvant à côté de l'option Emplacement du fichier de gabarit du dessin et spécifiez un chemin d'accès de dossier. Cliquez sur le signe plus à côté de l'option Nom fichier de gabarit par défaut pour Nouveau et spécifiez un nom de fichier de gabarit de dessin. Cliquez sur OK.

4 Dans la barre d'outils standard, cliquez sur Nouveau.

Barre d'outils Standard Ligne de commande

RAPNOUV

STARTUP sur 0 et FILEDIA

Utilisation d'un assistant de configuration

Un assistant de configuration permet de définir l'un après l'autre les paramètres de base du dessin. Deux assistants peuvent vous aider à préparer un dessin :

■ Assistant Définition rapide. Définit les unités de mesure, la précision des

unités affichées et les limites de la grille.

■ Assistant Définition avancée. Définit les unités de mesure, la précision

des unités affichées et les limites de la grille. Détermine également les paramètres d'angle, tels que le style des unités de mesure, la précision, la direction et l'orientation.

Ces assistants sont disponibles dans la boîte de dialogue Créer un nouveau dessin.

82 | Chapitre 7 Création et enregistrement d'un dessin

Pour créer un dessin à l'aide d'un assistant

1 Si nécessaire, définissez les variables système STARTUP et FILEDIA sur 1. 2 Dans le menu Fichier, cliquez sur Nouveau. 3 Dans la boîte de dialogue Créer un nouveau dessin, choisissez Utiliser un

assistant.

4 Cliquez sur Définition rapide ou Définition avancée. 5 Renseignez les pages de l'assistant en utilisant les boutons Suivant et

Précédent pour passer d'une page à l'autre.

6 Sur la dernière page, cliquez sur Terminer.

Ligne de commande

NOUVEAU

Utilisation d'un fichier gabarit pour créer un dessin

Un fichier gabarit de dessin contient des paramètres standard. Sélectionnez l'un de ceux qui sont fournis ou créez vos propres fichiers gabarit. Les fichiers gabarit sont dotés de l'extension de fichier .dwt.

Lorsque vous créez un dessin à partir d'un fichier gabarit, les modifications apportées à ce dessin n'ont aucune incidence sur le fichier gabarit. Vous pouvez utiliser l'un des fichiers gabarit fournis avec AutoCAD ou créer vos propres fichiers gabarit.

Création d'un fichier gabarit de dessin

Lorsque vous devez créer plusieurs dessins utilisant les mêmes conventions et paramètres par défaut, gagnez du temps en créant ou en personnalisant un fichier gabarit plutôt que de définir ces paramètres et conventions chaque fois que vous commencez un dessin. Voici les conventions et paramètres les plus couramment utilisés dans les fichiers gabarit :

■ Type d'unité et précision

■ Cartouches, bordures et logos

■ Noms de calque

■ Grille d'accrochage, grille visible et options du mode orthogonal

■ Limites du dessin (grille)

■ Styles de cotes

■ Styles de texte

■ Types de ligne

Par défaut, les fichiers gabarit de dessin sont stockés dans le dossier template d'où ils sont facilement accessibles.

Utilisation d'un fichier gabarit pour créer un dessin | 83

Récupération du fichier gabarit de dessin par défaut

Si les paramètres d'origine par défaut figurant dans les fichiers gabarit de dessin AutoCAD® acad.dwt ou acadiso.dwt ont été modifiés, vous pouvez les rétablir en créant un nouveau dessin sans gabarit, puis en l'enregistrant comme fichier gabarit de dessin pour remplacer acad.dwt ou acadiso.dwt.

Vous pouvez créer un nouveau dessin à l'aide des paramètres par défaut d'origine via la commande NOUVEAU pour afficher la boîte de dialogue Sélectionner un gabarit. Pour cela, cliquez sur la flèche située à côté du bouton Ouvrir, puis sélectionnez dans la liste l'une des options Sans gabarit.

Pour créer un dessin en sélectionnant un fichier gabarit

1 Dans le menu Fichier, cliquez sur Nouveau. 2 Dans la boîte de dialogue Sélectionner un gabarit, parcourez la liste des

gabarits, choisissez-en un, puis cliquez sur Ouvrir. AutoCAD ouvre le dessin en lui attribuant le nom Dessin1.dwg. Le nom par

défaut du dessin change en fonction du nombre de nouveaux dessins qui ont été créés. Par exemple, si vous ouvrez un autre dessin à partir d'un gabarit, il sera nommé Dessin2.dwg par défaut.

Si vous souhaitez créer un nouveau dessin sans fichier gabarit, cliquez sur la flèche située à côté du bouton Ouvrir, puis sélectionnez dans la liste l'une des options Sans gabarit.

Ligne de commande

NOUVEAU

Pour créer un fichier gabarit de dessin à partir d'un dessin existant

1 Dans le menu Fichier, cliquez sur Ouvrir. 2 Dans la boîte de dialogue Sélectionner un fichier, sélectionnez le fichier à

utiliser comme gabarit, puis cliquez sur OK.

3 Pour supprimer le contenu du fichier, choisissez l'option Effacer du menu

Modification.

4 A l'invite Choix des objets, entrez tout, puis sélectionnez la bordure et le

cartouche (si vous souhaitez les supprimer) et entrez s (Supprimer).

5 Dans le menu Fichier, cliquez sur Enregistrer sous. 6 Dans la boîte de dialogue Enregistrer le dessin sous, choisissez l'option

Fichier de gabarit de dessin AutoCAD dans le champ Types de fichier.

Les fichiers DWT doivent être enregistrés au format AutoCAD LT

Pour créer un fichier DWT au format AutoCAD 2000, enregistrez-le

d'abord au format DWG d'AutoCAD 2000, puis renommez-le avec

l'extension .DWT.

84 | Chapitre 7 Création et enregistrement d'un dessin

2004.
