AutoCAD 2011 for Mac

Manuel d'utilisation

Septembre 2010

reproduced in any form, by any method, for any purpose.

Certain materials included in this publication are reprinted with the permission of the copyright holder.

Trademarks

The following are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and other countries: 3DEC (design/logo), 3December, 3December.com, 3ds Max, Algor, Alias, Alias (swirl design/logo), AliasStudio, Alias|Wavefront (design/logo), ATC, AUGI, AutoCAD, AutoCAD Learning Assistance, AutoCAD LT, AutoCAD Simulator, AutoCAD SQL Extension, AutoCAD SQL Interface, Autodesk, Autodesk Envision, Autodesk Intent, Autodesk Inventor, Autodesk Map, Autodesk MapGuide, Autodesk Streamline, AutoLISP, AutoSnap, AutoSketch, AutoTrack, Backburner, Backdraft, Built with ObjectARX (logo), Burn, Buzzsaw, CAiCE, Civil 3D, Cleaner, Cleaner Central, ClearScale, Colour Warper, Combustion, Communication Specification, Constructware, Content Explorer, Dancing Baby (image), DesignCenter, Design Doctor, Designer's Toolkit, DesignKids, DesignProf, DesignServer, DesignStudio, Design Web Format, Discreet, DWF, DWG, DWG (logo), DWG Extreme, DWG TrueConvert, DWG TrueView, DXF, Ecotect, Exposure, Extending the Design Team, Face Robot, FBX, Fempro, Fire, Flame, Flare, Flint, FMDesktop, Freewheel, GDX Driver, Green Building Studio, Heads-up Design, Heidi, HumanIK, IDEA Server, i-drop, ImageModeler, iMOUT, Incinerator, Inferno, Inventor, Inventor LT, Kaydara, Kaydara (design/logo), Kynapse, Kynogon, LandXplorer, Lustre, MatchMover, Maya, Mechanical Desktop, Moldflow, Moonbox, MotionBuilder, Movimento, MPA, MPA (design/logo), Moldflow Plastics Advisers, MPI, Moldflow Plastics Insight, MPX, MPX (design/logo), Moldflow Plastics Xpert, Mudbox, Multi-Master Editing, Navisworks, ObjectARX, ObjectDBX, Open Reality, Opticore, Opticore Opus, Pipeplus, PolarSnap, PortfolioWall, Powered with Autodesk Technology, Productstream, ProjectPoint, ProMaterials, RasterDWG, RealDWG, Real-time Roto, Recognize, Render Queue, Retimer,Reveal, Revit, Showcase, ShowMotion, SketchBook, Smoke, Softimage, Softimage|XSI (design/logo), Sparks, SteeringWheels, Stitcher, Stone, StudioTools, ToolClip, Topobase, Toxik, TrustedDWG, ViewCube, Visual, Visual LISP, Volo, Vtour, Wire, Wiretap, WiretapCentral, XSI, and XSI (design/logo).

All other brand names, product names or trademarks belong to their respective holders.

Disclaimer

THIS PUBLICATION AND THE INFORMATION CONTAINED HEREIN IS MADE AVAILABLE BY AUTODESK, INC. "AS IS." AUTODESK, INC. DISCLAIMS ALL WARRANTIES, EITHER EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE REGARDING THESE MATERIALS.

Published by: Autodesk, Inc. 111 McInnis Parkway San Rafael, CA 94903, USA

Table des matières

Pour plus d'informations . . . . . . . . . . . . . . . . . . . 1

Chapitre 1 Recherche d'informations . . . . . . . . . . . . . . . . . . . . . 3

Aide : accès et recherche . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Informations sur le produit . . . . . . . . . . . . . . . . . . . . . . . . . 4

Affichage du fichier Readme du produit . . . . . . . . . . . . . . . . . . 6

Rejoindre le programme de participation du client . . . . . . . . . . . . 6

Chapitre 2 Obtention d'informations sur les dessins . . . . . . . . . . . . . 7

Obtention d'informations générales sur les dessins . . . . . . . . . . . . 7

Interface utilisateur . . . . . . . . . . . . . . . . . . . . . 9

Chapitre 3 Exécution d'une commande . . . . . . . . . . . . . . . . . . . . 11

Parties de l'interface utilisateur . . . . . . . . . . . . . . . . . . . . . . 11

Barre de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Palette des jeux d'outils . . . . . . . . . . . . . . . . . . . . . . . . . . 13

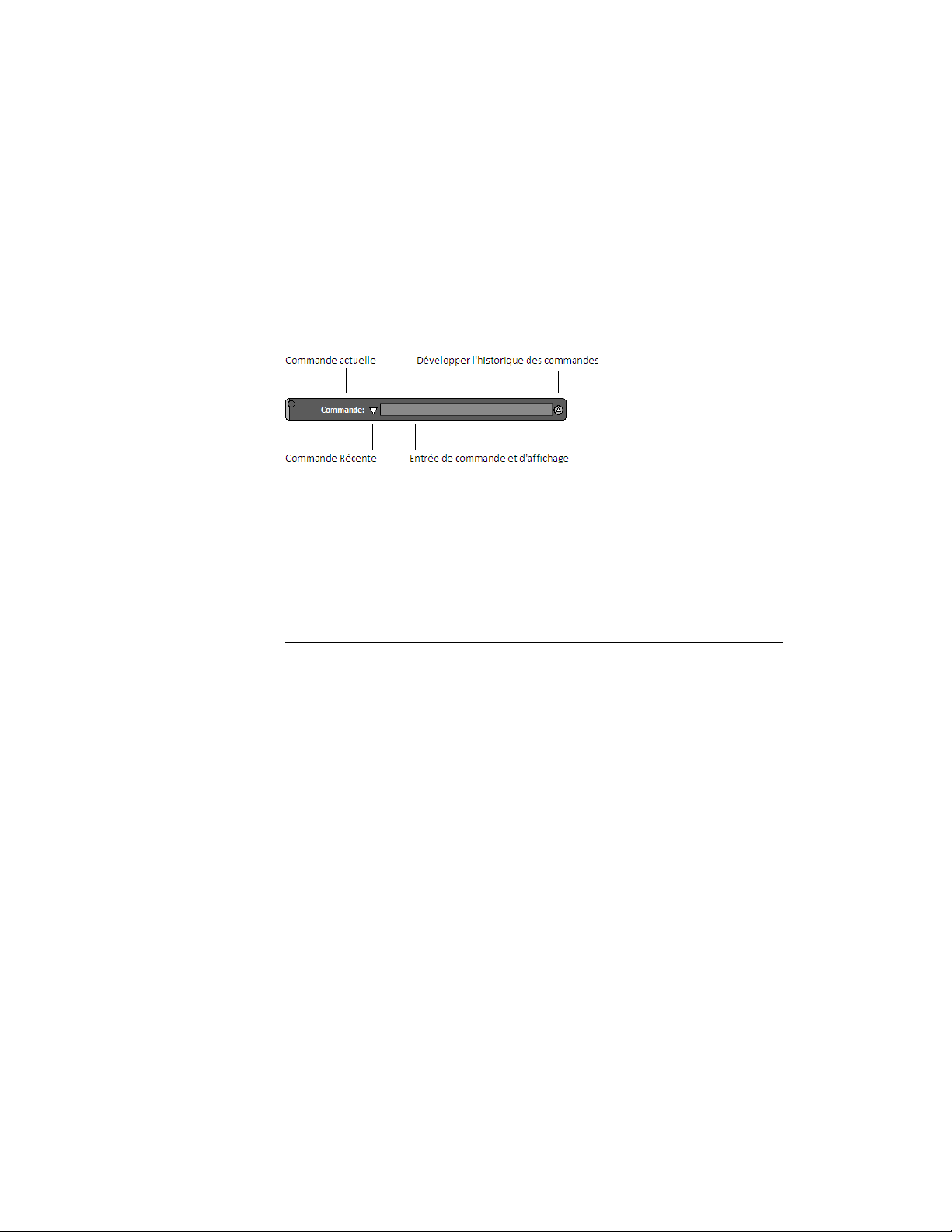

Ligne de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Présentation de l'utilisation de la ligne de commande . . . . . . . 15

Saisie des commandes sur la ligne de commande . . . . . . . . . 17

Saisie des variables système sur la ligne de commande . . . . . . . 19

iii

Passage entre les boîtes de dialogue et la ligne de

commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

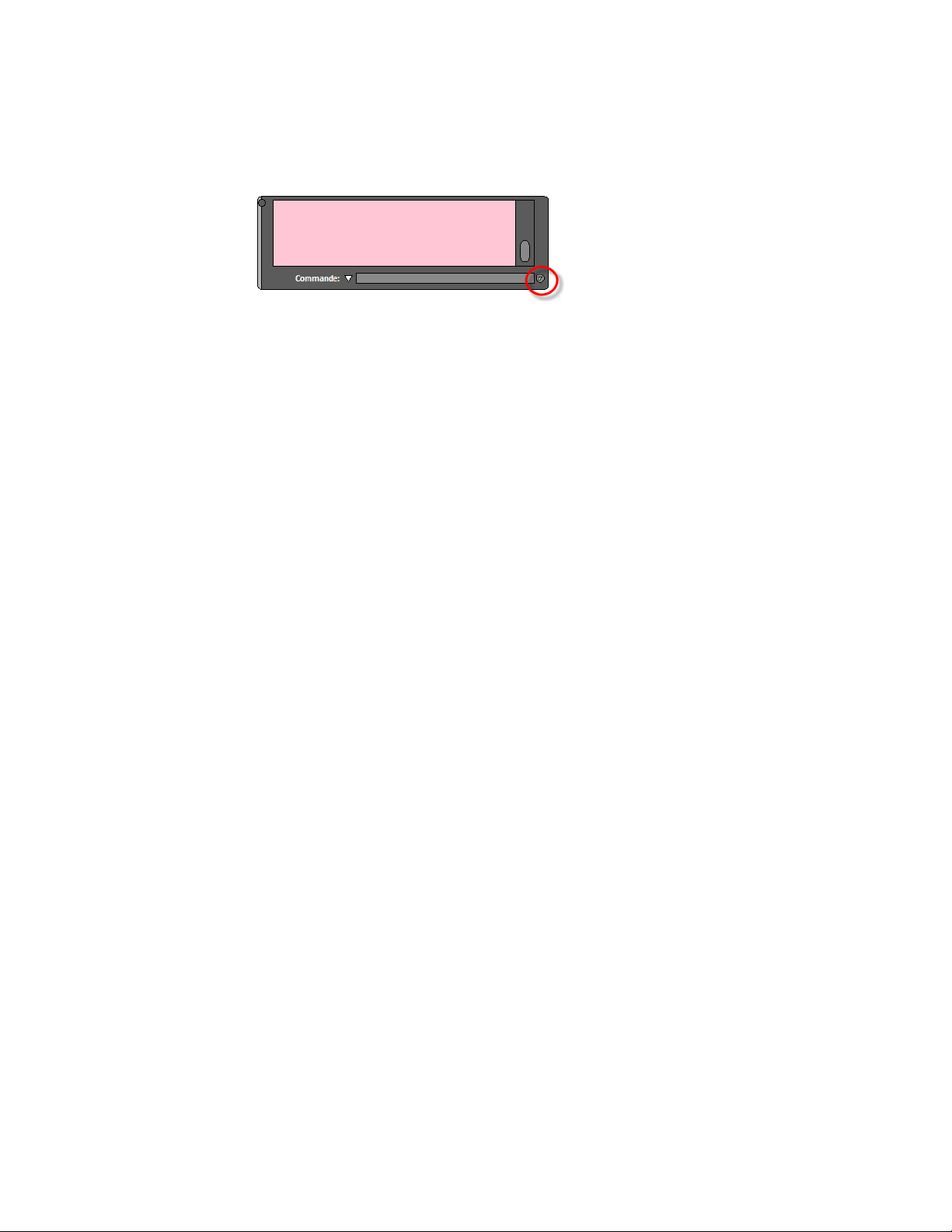

Affichage et modification dans l'historique des

commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Utilisation des menus contextuels . . . . . . . . . . . . . . . . . . . . 23

Chapitre 4 Contrôle de l'interface de la zone de dessin . . . . . . . . . . . 25

Couleur d'arrière-plan et thèmes de l'interface . . . . . . . . . . . . . . 25

Curseurs dans la zone de dessin . . . . . . . . . . . . . . . . . . . . . . 26

Style de sélection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Icône SCU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Menus d'étiquette de la fenêtre . . . . . . . . . . . . . . . . . . . . . . 29

Outil ViewCube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

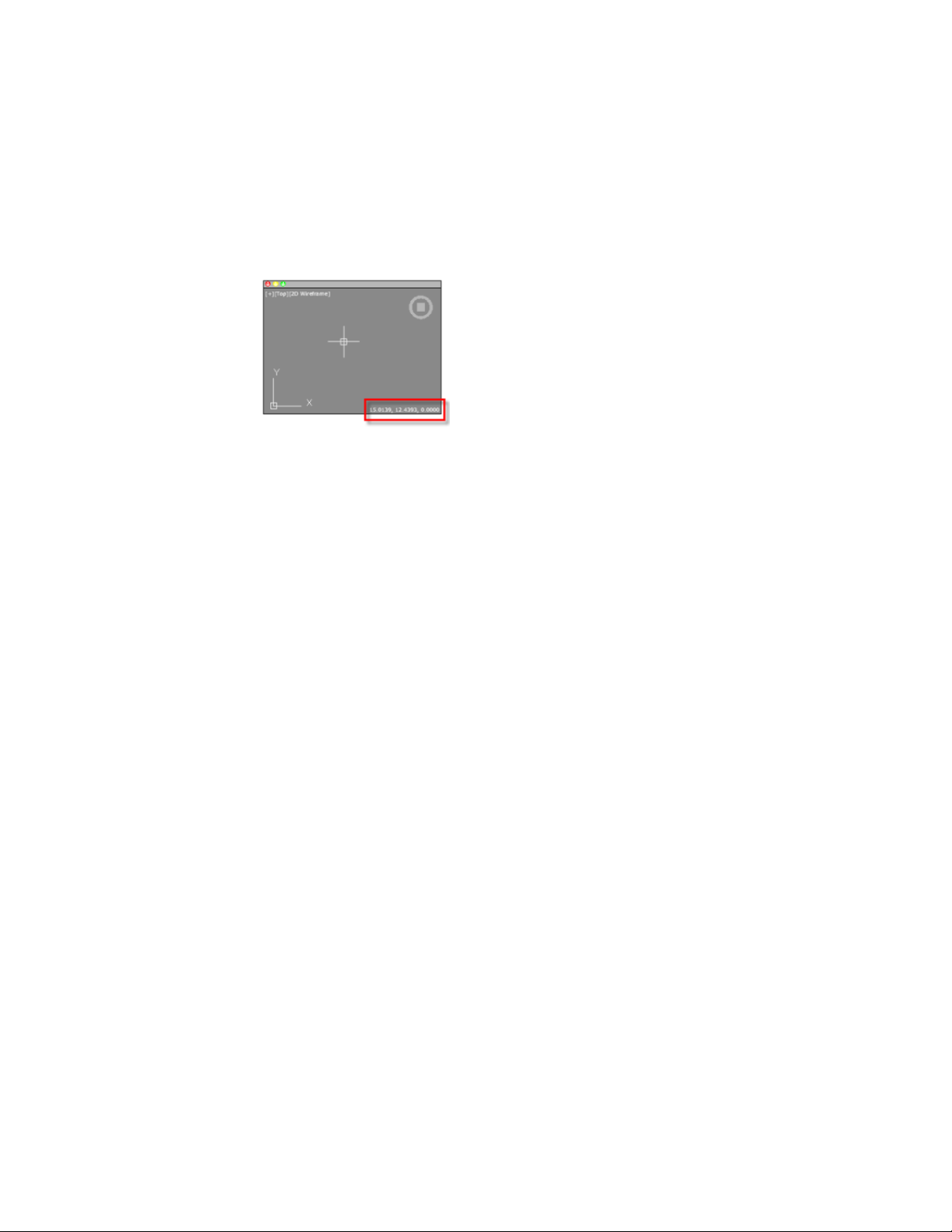

Affichage des coordonnées . . . . . . . . . . . . . . . . . . . . . . . . 32

Espace objet et présentations . . . . . . . . . . . . . . . . . . . . . . . 33

Chapitre 5 Etat, calque, propriétés et contenu . . . . . . . . . . . . . . . . 35

Barre d'état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Palette des calques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Inspecteur des propriétés . . . . . . . . . . . . . . . . . . . . . . . . . 39

Palette de contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Chapitre 6 Personnalisation de l'environnement de dessin . . . . . . . . . 43

Paramétrage des options d'interface . . . . . . . . . . . . . . . . . . . 43

Configuration de la zone de dessin . . . . . . . . . . . . . . . . . 43

Spécification du comportement des palettes . . . . . . . . . . . . 48

Personnalisation du démarrage . . . . . . . . . . . . . . . . . . . . . . 50

Démarrage et enregistrement des dessins . . . . . . . . . 53

Chapitre 7 Nouveau dessin . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Présentation de la création d'un dessin . . . . . . . . . . . . . . . . . . 55

Spécification des unités et des formats d'unités . . . . . . . . . . . . . 56

Détermination des unités de mesure . . . . . . . . . . . . . . . . 56

Définition des conventions de format d'unité . . . . . . . . . . . 58

Utilisation d'un fichier gabarit de dessin . . . . . . . . . . . . . . . . . 60

Ajout d'informations d'identification à des dessins . . . . . . . . . . . . 61

Chapitre 8 Ouverture ou enregistrement d'un dessin . . . . . . . . . . . . 63

Ouverture d'un dessin . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Utilisation de plusieurs dessins ouverts . . . . . . . . . . . . . . . . . . 67

Aperçu des dessins ouverts et des présentations . . . . . . . . . . 67

iv | Table des matières

Passage d'un dessin ouvert à un autre . . . . . . . . . . . . . . . 68

Passage d'une présentation à une autre dans le dessin

courant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Transfert d'informations entre des dessins ouverts . . . . . . . . . 70

Enregistrement d'un dessin . . . . . . . . . . . . . . . . . . . . . . . . 70

Recherche d'un fichier dessin . . . . . . . . . . . . . . . . . . . . . . . 76

Spécification de chemins de recherche et d'emplacements de

fichiers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Chapitre 9 Réparation, restauration ou récupération de fichiers dessin . . . 79

Réparation d'un fichier dessin endommagé . . . . . . . . . . . . . . . 79

Création et restauration de fichiers de sauvegarde . . . . . . . . . . . . 81

Contrôle des vues d'un dessin . . . . . . . . . . . . . . . 83

Chapitre 10 Modification des vues . . . . . . . . . . . . . . . . . . . . . . . 85

Panoramique ou zoom sur une vue . . . . . . . . . . . . . . . . . . . . 85

Enregistrement et restauration de vues . . . . . . . . . . . . . . . . . . 88

Contrôle du style de projection 3D . . . . . . . . . . . . . . . . . . . . 89

Vue d'ensemble des vues parallèle et en perspective . . . . . . . . 89

Définition d'une projection en perspective (VUEDYN) . . . . . . 91

Définition d'une projection en parallèle . . . . . . . . . . . . . . 92

Sélection de vues 3D prédéfinies . . . . . . . . . . . . . . . . . . 94

Définition d'une vue 3D à l'aide de valeurs de coordonnées ou

d'angles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Pour passer à une vue du plan XY . . . . . . . . . . . . . . . . . 96

Ombrage d'un modèle et utilisation d'effets d'arête . . . . . . . . . . . 97

Utilisation d'un style visuel pour afficher votre modèle . . . . . . 97

Personnalisation d'un style visuel . . . . . . . . . . . . . . . . . . 99

Contrôle des performances . . . . . . . . . . . . . . . . . . . . 109

Chapitre 11 Utilisation des outils de visualisation . . . . . . . . . . . . . . 111

Spécification de vues 3D . . . . . . . . . . . . . . . . . . . . . . . . . 111

Présentation des vues 3D . . . . . . . . . . . . . . . . . . . . . 111

Utilisation des outils de navigation 3D . . . . . . . . . . . . . . 112

Création d'une vue dynamique 3D (VUEDYN) . . . . . . . . . . 114

Utilisation du cube ViewCube . . . . . . . . . . . . . . . . . . . . . . 116

Présentation de l'outil ViewCube . . . . . . . . . . . . . . . . . 116

Menu du ViewCube . . . . . . . . . . . . . . . . . . . . . . . . 118

Réorientation de la vue d'un modèle avec l'outil ViewCube . . . 119

Changer de SCU avec l'outil ViewCube . . . . . . . . . . . . . . 124

Chapitre 12 Affichage de plusieurs vues dans l'espace objet . . . . . . . . . 127

Table des matières | v

Définition des fenêtres de l'espace objet . . . . . . . . . . . . . . . . . 127

Sélection et utilisation de la fenêtre courante . . . . . . . . . . . . . . 130

Enregistrement et restauration des dispositions de fenêtres de la

présentation Objet . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

Organisation des dessins et des présentations . . . . . . 133

Chapitre 13 Création de dessins à une seule vue (espace objet) . . . . . . . 135

Aide-mémoire de dessin de l'espace objet . . . . . . . . . . . . . . . . 135

Dessin, Echelle et Annotation dans l'espace objet . . . . . . . . . . . . 137

Chapitre 14 Création de présentations de dessin à vues multiples (espace

papier) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

Aide-mémoire des présentations . . . . . . . . . . . . . . . . . . . . . 143

Description du processus de création d'une présentation . . . . . . . . 145

Utilisation de l'espace papier et de l'espace objet . . . . . . . . . . . . 147

Utilisation de la présentation Objet . . . . . . . . . . . . . . . . 147

Utilisation d'une présentation nommée . . . . . . . . . . . . . . 148

Accès à l'espace objet depuis une fenêtre de présentation . . . . 151

Création et modification des fenêtres de présentation . . . . . . . . . 152

Gestion des vues dans des fenêtres de présentation . . . . . . . . . . . 155

Mise à l'échelle des vues dans les fenêtres de présentation . . . . 155

Gestion de la visibilité dans des fenêtres de présentation . . . . . 157

Mise à l'échelle des types de ligne dans les fenêtres de

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

Alignement des vues dans les fenêtres de présentation . . . . . . 161

Rotation des vues dans les fenêtres de présentation . . . . . . . 163

Réutilisation des présentations et des paramètres de présentation . . . 164

Création et modification des objets . . . . . . . . . . . 167

Chapitre 15 Contrôle des propriétés des objets . . . . . . . . . . . . . . . 169

Utilisation de propriétés d'objets . . . . . . . . . . . . . . . . . . . . 169

Présentation des propriétés des objets . . . . . . . . . . . . . . . 169

Affichage et modification des propriétés d'objets . . . . . . . . . 171

Copie des propriétés d'un objet à un autre . . . . . . . . . . . . 173

Utilisation des calques . . . . . . . . . . . . . . . . . . . . . . . . . . 173

Présentation des calques . . . . . . . . . . . . . . . . . . . . . . 173

Utilisation des calques pour les dessins complexes . . . . . . . . 175

Création et appellation des calques . . . . . . . . . . . . . . . . 178

Modification des paramètres et des propriétés des calques . . . . 180

Remplacement des propriétés des calques dans les fenêtres . . . 182

vi | Table des matières

Utilisation des couleurs . . . . . . . . . . . . . . . . . . . . . . . . . 185

Définition de la couleur active . . . . . . . . . . . . . . . . . . . 185

Modification de la couleur d'un objet . . . . . . . . . . . . . . . 187

Utilisation des carnets de couleurs . . . . . . . . . . . . . . . . 188

Utilisation des types de ligne . . . . . . . . . . . . . . . . . . . . . . 189

Présentation des types de ligne . . . . . . . . . . . . . . . . . . 189

Chargement de types de ligne . . . . . . . . . . . . . . . . . . . 191

Définition du type de ligne courant . . . . . . . . . . . . . . . . 192

Changement du type de ligne d'un objet . . . . . . . . . . . . . 192

Contrôle de l'échelle d'un type de ligne . . . . . . . . . . . . . . 194

Affichage de types de lignes dans des segments courts et des

polylignes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

Contrôle de l'épaisseur des lignes . . . . . . . . . . . . . . . . . . . . 196

Présentation de l'épaisseur des lignes . . . . . . . . . . . . . . . 196

Affichage de l'épaisseur des lignes . . . . . . . . . . . . . . . . . 198

Définition de l'épaisseur de ligne courante . . . . . . . . . . . . 200

Modification de l'épaisseur de ligne d'un objet . . . . . . . . . . 201

Contrôle des propriétés d'affichage de certains objets . . . . . . . . . 202

Contrôle de l'affichage des polylignes, des hachures, des

remplissages avec gradients, des épaisseurs de ligne et du

texte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

Gestion de la transparence des objets . . . . . . . . . . . . . . . 205

Contrôle de l'affichage des objets qui se chevauchent . . . . . . 207

Contrôle de l'affichage des objets . . . . . . . . . . . . . . . . . 208

Chapitre 16 Utilisation des outils de précision . . . . . . . . . . . . . . . . 211

Utilisation de coordonnées et de systèmes de coordonnées (SCU) . . . 211

Présentation de la saisie de coordonnées . . . . . . . . . . . . . 211

Saisie des coordonnées en 2D . . . . . . . . . . . . . . . . . . . 213

Définition de coordonnées 3D . . . . . . . . . . . . . . . . . . 217

Présentation du système de coordonnées utilisateur (SCU) . . . . 222

Spécification de plans de construction en 3D (SCU) . . . . . . . 227

Attribution d'orientations de système de coordonnées utilisateur

à des fenêtres . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

Contrôle de l'affichage de l'icône du système de coordonnées

utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

Utilisation de la saisie dynamique . . . . . . . . . . . . . . . . . . . . 236

Accrochage à des points d'objets (accrochages aux objets) . . . . . . . 240

Utilisation de l'accrochage aux objets . . . . . . . . . . . . . . . 240

Menu Accrochage aux objets . . . . . . . . . . . . . . . . . . . 243

Activation des aides de repérage visuel pour les accrochages aux

objets (AutoSnap) . . . . . . . . . . . . . . . . . . . . . . . . 243

Remplacement des paramètres d'accrochage aux objets . . . . . 244

Limitation du déplacement du curseur . . . . . . . . . . . . . . . . . 247

Réglage de la grille et de la résolution . . . . . . . . . . . . . . . 247

Utilisation du verrouillage orthogonal (mode Ortho) . . . . . . . 252

Table des matières | vii

Utilisation du repérage polaire et de PolarSnap . . . . . . . . . . 253

Verrouillage d'un angle pour un point (angle) . . . . . . . . . . 256

Combinaison et décalage de points et de coordonnées . . . . . . . . . 257

Combinaison de coordonnées (filtres de coordonnées) . . . . . . 257

Repérage de points sur des objets (repérage par accrochage aux

objets) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260

Repérage de la position de points de décalage . . . . . . . . . . 263

Définition de distances . . . . . . . . . . . . . . . . . . . . . . . . . 263

Saisie de distances directes . . . . . . . . . . . . . . . . . . . . . 264

Décalage par rapport aux points de référence temporaires . . . . 264

Définition d'intervalles sur des objets . . . . . . . . . . . . . . . 265

Extraction d'informations géométriques des objets . . . . . . . . . . . 269

Lecture de distances, d'angles et de position de points . . . . . . 269

Obtention des informations sur les propriétés d'aire et

mécaniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . 270

Utilisation d'une calculatrice . . . . . . . . . . . . . . . . . . . . . . 274

Utilisation de la calculatrice depuis la ligne de commande . . . . 275

Chapitre 17 Création d'objets géométriques . . . . . . . . . . . . . . . . . 279

Création d'objets linéaires . . . . . . . . . . . . . . . . . . . . . . . . 279

Création de lignes . . . . . . . . . . . . . . . . . . . . . . . . . 279

Création de polylignes . . . . . . . . . . . . . . . . . . . . . . . 280

Création de rectangles et de polygones . . . . . . . . . . . . . . 284

Création d'objets multilignes . . . . . . . . . . . . . . . . . . . 285

Création de dessins à main levée . . . . . . . . . . . . . . . . . 287

Création d'objets constitués de courbes . . . . . . . . . . . . . . . . . 288

Création d'arcs . . . . . . . . . . . . . . . . . . . . . . . . . . . 288

Création de cercles . . . . . . . . . . . . . . . . . . . . . . . . . 293

Création d'arcs à base de polylignes . . . . . . . . . . . . . . . . 294

Création d'anneaux . . . . . . . . . . . . . . . . . . . . . . . . 298

Création d'ellipses . . . . . . . . . . . . . . . . . . . . . . . . . 299

Création de courbes splines . . . . . . . . . . . . . . . . . . . . 300

Création d'hélices . . . . . . . . . . . . . . . . . . . . . . . . . 304

Création de géométries de construction et de référence . . . . . . . . 305

Création de points de référence . . . . . . . . . . . . . . . . . . 306

Création de droites (et de demi-droites) . . . . . . . . . . . . . . 306

Création et combinaison d'aires (régions) . . . . . . . . . . . . . . . . 308

Création de nuages de révision . . . . . . . . . . . . . . . . . . . . . 311

Chapitre 18 Modification d'objets existants . . . . . . . . . . . . . . . . . 313

Choix des objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 313

Choix des différents objets . . . . . . . . . . . . . . . . . . . . 313

Choix de plusieurs objets . . . . . . . . . . . . . . . . . . . . . 315

Comment empêcher la sélection de certains objets . . . . . . . . 318

Sélection d'objets en fonction de leurs propriétés . . . . . . . . . 319

viii | Table des matières

Personnalisation de la procédure de sélection . . . . . . . . . . . 321

Groupement d'objets . . . . . . . . . . . . . . . . . . . . . . . 324

Correction des erreurs . . . . . . . . . . . . . . . . . . . . . . . . . . 328

Effacement d'objets . . . . . . . . . . . . . . . . . . . . . . . . . . . 330

Couper, copier et coller avec le Presse-papiers . . . . . . . . . . . . . . 332

Modification des objets . . . . . . . . . . . . . . . . . . . . . . . . . 333

Choix d'une méthode pour modifier des objets . . . . . . . . . . 333

Modification des objets à l'aide des poignées . . . . . . . . . . . 334

Déplacement et rotation des objets . . . . . . . . . . . . . . . . 343

Copie, décalage et reproduction en miroir des objets . . . . . . . 348

Modification de la taille et de la forme des objets . . . . . . . . . 359

Raccord, chanfrein, coupure ou jonction d'objets . . . . . . . . 367

Modification d'objets complexes . . . . . . . . . . . . . . . . . . . . 377

Dissociation des objets composés (Décomposer) . . . . . . . . . 377

Modification des polylignes . . . . . . . . . . . . . . . . . . . . 379

Modification des splines . . . . . . . . . . . . . . . . . . . . . . 383

Modification des hélices . . . . . . . . . . . . . . . . . . . . . . 387

Modification des multilignes . . . . . . . . . . . . . . . . . . . 389

Chapitre 19 Ajout de contraintes à la géométrie . . . . . . . . . . . . . . . 391

Présentation des contraintes . . . . . . . . . . . . . . . . . . . . . . . 391

Contraindre des objets géométriquement . . . . . . . . . . . . . . . . 395

Présentation des contraintes géométriques . . . . . . . . . . . . 395

Application ou suppression des contraintes géométriques . . . . 398

Afficher et contrôler les contraintes géométriques . . . . . . . . 403

Modifier des objets auxquels sont appliqués des contraintes

géométriques . . . . . . . . . . . . . . . . . . . . . . . . . . . 406

Déduction des contraintes géométriques . . . . . . . . . . . . . 408

Application d'une contrainte sur les distances et les angles entre des

objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 411

Présentation des contraintes dimensionnelles . . . . . . . . . . 411

Application de contraintes dimensionnelles . . . . . . . . . . . 414

Contrôle de l'affichage des contraintes dimensionnelles . . . . . 419

Modifier des objets auxquels sont appliquées des contraintes

dimensionnelles . . . . . . . . . . . . . . . . . . . . . . . . . 421

Contraindre une conception à l'aide de formules et d'équations . . . . 424

Présentation des formules et des équations . . . . . . . . . . . . 424

Contrôle de la géométrie avec des paramètres . . . . . . . . . . 425

Définition et référencement des blocs . . . . . . . . . . 429

Chapitre 20 Utilisation des blocs . . . . . . . . . . . . . . . . . . . . . . . 431

Présentation des blocs . . . . . . . . . . . . . . . . . . . . . . . . . . 431

Insertion de blocs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 433

Table des matières | ix

Utilisation de blocs dynamiques dans les dessins . . . . . . . . . . . . 436

Présentation des blocs dynamiques . . . . . . . . . . . . . . . . 436

Suppression de définitions de bloc . . . . . . . . . . . . . . . . . . . 438

Chapitre 21 Création et modification des blocs . . . . . . . . . . . . . . . 439

Définition de blocs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439

Création de blocs dans un dessin . . . . . . . . . . . . . . . . . 439

Création de fichiers dessin à utiliser comme blocs . . . . . . . . 440

Contrôle de la couleur et du type de ligne dans les blocs . . . . . 442

Blocs imbriqués . . . . . . . . . . . . . . . . . . . . . . . . . . 445

Création de bibliothèques de blocs . . . . . . . . . . . . . . . . 446

Association de données aux blocs (attributs de bloc) . . . . . . . . . . 447

Présentation des attributs de bloc . . . . . . . . . . . . . . . . . 447

Définition des attributs de bloc . . . . . . . . . . . . . . . . . . 449

Extraction de données des attributs de bloc . . . . . . . . . . . . 452

Extraction des données d'attribut de bloc (option avancée) . . . 453

Modification des blocs . . . . . . . . . . . . . . . . . . . . . . . . . . 459

Modification d'une définition de bloc . . . . . . . . . . . . . . . 459

Modification des données dans les attributs de bloc . . . . . . . 461

Modification d'une définition d'attribut de bloc . . . . . . . . . 462

Désassemblage d'une référence de bloc (Décomposer) . . . . . . 464

Utilisation de modèles 3D . . . . . . . . . . . . . . . . . 467

Chapitre 22 Création de modèles 3D . . . . . . . . . . . . . . . . . . . . . 469

Présentation de la modélisation 3D . . . . . . . . . . . . . . . . . . . 469

Création de solides et de surfaces à partir de lignes et de courbes . . . 475

Présentation de la création de surfaces et de solides . . . . . . . 475

Création d'un solide ou d'une surface par extrusion . . . . . . . 478

Création d'un solide ou d'une surface par balayage . . . . . . . . 481

Création d'un solide ou d'une surface par lissage . . . . . . . . . 485

Création d'un solide ou d'une surface par révolution . . . . . . . 488

Création de solides . . . . . . . . . . . . . . . . . . . . . . . . . . . . 490

Présentation de la création de solides 3D . . . . . . . . . . . . . 490

Création de solides primitifs 3D . . . . . . . . . . . . . . . . . . 494

Création d'un polysolide . . . . . . . . . . . . . . . . . . . . . . 504

Création de solides 3D à partir d'objets . . . . . . . . . . . . . . 505

Combinaison ou coupure d'objets 3D . . . . . . . . . . . . . . . 509

Vérification des interférences sur les modèles 3D . . . . . . . . . 513

Création de surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . 514

Présentation de la création de surfaces . . . . . . . . . . . . . . 514

Création de surfaces procédurales . . . . . . . . . . . . . . . . . 521

Création de surfaces NURBS . . . . . . . . . . . . . . . . . . . . 531

Création de surfaces associatives . . . . . . . . . . . . . . . . . 535

x | Table des matières

Création de maillages . . . . . . . . . . . . . . . . . . . . . . . . . . 542

Présentation de la création des maillages . . . . . . . . . . . . . 542

Création de primitives de maillage 3D . . . . . . . . . . . . . . 546

Construction de maillages à partir d'autres objets. . . . . . . . . 559

Création de maillages par conversion . . . . . . . . . . . . . . . 565

Créer des maillages personnalisés (hérités) . . . . . . . . . . . . 569

Création de modèles filaires . . . . . . . . . . . . . . . . . . . . . . . 574

Ajout d'une épaisseur 3D aux objets . . . . . . . . . . . . . . . . . . . 577

Chapitre 23 Modification de modèles en 3D . . . . . . . . . . . . . . . . . 581

Présentation de la modification des objets 3D . . . . . . . . . . . . . 581

Utilisation des gizmos pour modifier les objets . . . . . . . . . . . . . 583

Présentation de l'utilisation des gizmos . . . . . . . . . . . . . . 583

Utilisation des gizmos . . . . . . . . . . . . . . . . . . . . . . . 585

Déplacement d'objets 3D . . . . . . . . . . . . . . . . . . . . . 588

Rotation d'objets 3D . . . . . . . . . . . . . . . . . . . . . . . . 591

Mise à l'échelle d'objets 3D . . . . . . . . . . . . . . . . . . . . 592

Utilisation des poignées pour modifier des solides et des surfaces . . . 596

Utilisation des poignées de sous-objets 3D . . . . . . . . . . . . 596

Parcours et filtrage des sous-objets . . . . . . . . . . . . . . . . . 599

Utilisation des poignées pour modifier des surfaces et des solides

3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 601

Modification de sous-objets 3D . . . . . . . . . . . . . . . . . . . . . 605

Déplacement, rotation et mise à l'échelle de sous-objets

3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 605

Modification des faces sur des objets 3D . . . . . . . . . . . . . 608

Modification d'arêtes sur des objets 3D . . . . . . . . . . . . . . 611

Modification des sommets sur des solides 3D . . . . . . . . . . . 616

Utilisation des surfaces et des solides 3D complexes . . . . . . . . . . 618

Affichage des formes d'origine des solides composés . . . . . . . 618

Modification des surfaces et des solides composés . . . . . . . . 620

Gainer et éliminer les doublons dans les objets 3D . . . . . . . . 622

Utilisation de la fonction Appuyer-tirer sur les zones

délimitées . . . . . . . . . . . . . . . . . . . . . . . . . . . . 624

Ajout d'arêtes et de faces aux solides . . . . . . . . . . . . . . . 625

Modification des propriétés de solides, surfaces et maillages 3D . . . . 627

Modification des surfaces . . . . . . . . . . . . . . . . . . . . . . . . 631

Présentation de la modification des surfaces . . . . . . . . . . . 631

Ajustement et annulation de restrictions de surfaces . . . . . . . 633

Prolongement d'une surface . . . . . . . . . . . . . . . . . . . . 635

Raccord de surface . . . . . . . . . . . . . . . . . . . . . . . . . 636

Modification des surfaces NURBS . . . . . . . . . . . . . . . . . 637

Analyse de surfaces . . . . . . . . . . . . . . . . . . . . . . . . . 639

Modification d'objets maillés . . . . . . . . . . . . . . . . . . . . . . 647

Présentation de la modification des maillages . . . . . . . . . . 647

Modification des niveaux de lissage d'un maillage . . . . . . . . 652

Table des matières | xi

Affinement des objets ou des sous-objets maillés . . . . . . . . . 656

Ajout de plis à un maillage . . . . . . . . . . . . . . . . . . . . 658

Modification des faces maillées . . . . . . . . . . . . . . . . . . 659

Création et fermeture des espaces de maillage . . . . . . . . . . 663

Conseils d'utilisation du maillage . . . . . . . . . . . . . . . . . 665

Chapitre 24 Création de coupes et de dessins 2D à partir de modèles

3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 673

Utilisation des coupes . . . . . . . . . . . . . . . . . . . . . . . . . . 673

Présentation des objets de coupe . . . . . . . . . . . . . . . . . 673

Création d'objets de coupe . . . . . . . . . . . . . . . . . . . . . 675

Modification d'une vue en coupe. . . . . . . . . . . . . . . . . . 679

Enregistrement et publication d'objets de coupe . . . . . . . . . 685

Création d'une vue aplanie . . . . . . . . . . . . . . . . . . . . . . . 689

Annotation de dessins . . . . . . . . . . . . . . . . . . . 691

Chapitre 25 Utilisation des annotations . . . . . . . . . . . . . . . . . . . 693

Présentation des annotations . . . . . . . . . . . . . . . . . . . . . . 693

Mise à l'échelle des annotations . . . . . . . . . . . . . . . . . . . . . 694

Présentation de la mise à l'échelle des annotations . . . . . . . . 695

Définir l'échelle d'annotation . . . . . . . . . . . . . . . . . . . 696

Créer des objets annotatifs . . . . . . . . . . . . . . . . . . . . . 698

Afficher les objets annotatifs . . . . . . . . . . . . . . . . . . . 709

Ajouter et modifier des représentations à l'échelle . . . . . . . . 710

Définition de l'orientation des annotations . . . . . . . . . . . . . . . 712

Chapitre 26 Hachures, remplissages et nettoyages . . . . . . . . . . . . . 713

Présentation des motifs de hachures et des remplissages . . . . . . . . 713

Spécification des zones de hachures et de remplissage . . . . . . . . . 718

Définition de l'aspect des hachures . . . . . . . . . . . . . . . . . . . 723

Choix d'un motif de hachures ou d'un remplissage. . . . . . . . 723

Contrôle du point d'origine des hachures . . . . . . . . . . . . . 727

Contrôle de l'échelle des motifs de hachures . . . . . . . . . . . 729

Définition de remplacements de propriétés pour les hachures

et les remplissages . . . . . . . . . . . . . . . . . . . . . . . . 731

Contrôle de l'affichage des contours de hachures . . . . . . . . . 733

Gère l'ordre de tracé des hachures et remplissages . . . . . . . . 735

Modification des hachures et des remplissages . . . . . . . . . . . . . 736

Modification des propriétés de hachures . . . . . . . . . . . . . 736

Modification de l'alignement, de l'échelle et de la rotation des

hachures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 737

Modification de la forme des hachures ou du remplissage . . . . 738

xii | Table des matières

Recréation du contour de hachures ou d'un remplissage . . . . . 740

Création d'une zone vide pour couvrir les objets . . . . . . . . . . . . 741

Chapitre 27 Notes et étiquettes . . . . . . . . . . . . . . . . . . . . . . . 743

Présentation des notes et des étiquettes . . . . . . . . . . . . . . . . . 743

Création de texte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 744

Présentation de la création de texte . . . . . . . . . . . . . . . . 744

Création d'un texte sur une seule ligne . . . . . . . . . . . . . . 746

Création d'un texte multiligne . . . . . . . . . . . . . . . . . . 749

Création et modification de colonnes dans du texte

multiligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . 761

Importation de texte à partir d'un fichier externe . . . . . . . . . 763

Création de lignes de repère . . . . . . . . . . . . . . . . . . . . . . . 763

Présentation des objets de ligne de repère . . . . . . . . . . . . . 763

Création et modification de lignes de repère . . . . . . . . . . . 765

Utilisation de styles de ligne de repère . . . . . . . . . . . . . . 768

Ajout de contenu à une ligne de repère . . . . . . . . . . . . . . 769

Utilisation de champs dans le texte . . . . . . . . . . . . . . . . . . . 773

Insertion de champs . . . . . . . . . . . . . . . . . . . . . . . . 773

Mise à jour des champs . . . . . . . . . . . . . . . . . . . . . . 775

Utilisation d'hyperliens dans des champs . . . . . . . . . . . . . 777

Utilisation de styles de texte . . . . . . . . . . . . . . . . . . . . . . . 779

Présentation des styles de texte . . . . . . . . . . . . . . . . . . 779

Attribution des polices de texte . . . . . . . . . . . . . . . . . . 781

Définition de la hauteur du texte . . . . . . . . . . . . . . . . . 788

Définition de l'angle d'inclinaison du texte . . . . . . . . . . . . 789

Définition de l'orientation horizontale ou verticale . . . . . . . 790

Modification du texte . . . . . . . . . . . . . . . . . . . . . . . . . . 791

Présentation de la modification du texte . . . . . . . . . . . . . 791

Modification d'un texte sur une seule ligne . . . . . . . . . . . . 792

Modification du texte multiligne . . . . . . . . . . . . . . . . . 794

Recherche et remplacement de texte . . . . . . . . . . . . . . . 796

Vérification orthographique . . . . . . . . . . . . . . . . . . . . . . . 797

Chapitre 28 Tableaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 799

Création et modification des tableaux . . . . . . . . . . . . . . . . . . 799

Utilisation des styles de tableau . . . . . . . . . . . . . . . . . . . . . 802

Ajout de texte et de blocs aux tableaux . . . . . . . . . . . . . . . . . 804

Utilisation de formules dans les cellules d'un tableau . . . . . . . . . . 806

Chapitre 29 Cotes et tolérances . . . . . . . . . . . . . . . . . . . . . . . . 809

Concepts de base de la cotation . . . . . . . . . . . . . . . . . . . . . 809

Présentation de la cotation . . . . . . . . . . . . . . . . . . . . 809

Eléments d'une cote . . . . . . . . . . . . . . . . . . . . . . . . 811

Table des matières | xiii

Cotes associatives . . . . . . . . . . . . . . . . . . . . . . . . . 813

Utilisation des styles de cote . . . . . . . . . . . . . . . . . . . . . . . 815

Présentation des styles de cote . . . . . . . . . . . . . . . . . . . 815

Comparaison des styles de cote et des variables . . . . . . . . . . 816

Contrôle de la géométrie de la cote . . . . . . . . . . . . . . . . 817

Contrôle du texte de la cote . . . . . . . . . . . . . . . . . . . . 826

Contrôle des valeurs de cote . . . . . . . . . . . . . . . . . . . . 835

Définition de l'échelle des cotes . . . . . . . . . . . . . . . . . . . . . 844

Création de cotes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 846

Création de cotes linéaires . . . . . . . . . . . . . . . . . . . . . 847

Création de cotes radiales . . . . . . . . . . . . . . . . . . . . . 853

Création de cotes angulaires . . . . . . . . . . . . . . . . . . . . 858

Création de cotes superposées . . . . . . . . . . . . . . . . . . . 860

Création de cotes de longueur d'arc . . . . . . . . . . . . . . . . 862

Modification des cotes existantes . . . . . . . . . . . . . . . . . . . . 863

Modification d'une cote . . . . . . . . . . . . . . . . . . . . . . 863

Application d'un nouveau style à une cote existante . . . . . . . 872

Remplacement du style de cote . . . . . . . . . . . . . . . . . . 873

Modification du texte de cote . . . . . . . . . . . . . . . . . . . 875

Modification de la géométrie de la cote . . . . . . . . . . . . . . 877

Modification de l'associativité des cotes . . . . . . . . . . . . . . 880

Ajout de tolérances géométriques . . . . . . . . . . . . . . . . . . . . 882

Présentation des tolérances géométriques . . . . . . . . . . . . . 882

Conditions de matière . . . . . . . . . . . . . . . . . . . . . . . 884

Cadres de références . . . . . . . . . . . . . . . . . . . . . . . . 885

Zones de tolérance projetées . . . . . . . . . . . . . . . . . . . . 886

Tolérances composées . . . . . . . . . . . . . . . . . . . . . . . 886

Traçage et publication de dessins . . . . . . . . . . . . . 889

Chapitre 30 Spécification des paramètres pour le traçage . . . . . . . . . . 891

Enregistrement des paramètres de tracé en tant que mises en page

nommées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 891

Réutilisation de mises en page nommées . . . . . . . . . . . . . . . . 892

Spécification des paramètres de mise en page . . . . . . . . . . . . . . 894

Sélection d'une imprimante ou un d'un traceur pour une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 894

Sélection du format de papier d'une présentation . . . . . . . . 895

Définition de l'orientation du dessin dans une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 895

Définition de l'aide de tracé d'une présentation . . . . . . . . . . 896

Ajustement du décalage de tracé d'une présentation . . . . . . . 897

Définition de l'échelle de tracé d'une présentation . . . . . . . . 898

Définition de l'échelle des épaisseurs de ligne d'une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 899

xiv | Table des matières

Sélection d'une table des styles de tracé pour une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 900

Définition des options de fenêtre ombrée et de tracé d'une

présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 900

Chapitre 31 Impression ou traçage de dessins . . . . . . . . . . . . . . . . 903

Présentation du traçage . . . . . . . . . . . . . . . . . . . . . . . . . 903

Utilisation d'une mise en page pour spécifier les paramètres de

tracé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 906

Sélection d'une imprimante ou un traceur . . . . . . . . . . . . . . . 907

Définition de l'aire du tracé . . . . . . . . . . . . . . . . . . . . . . . 908

Configuration du format de papier . . . . . . . . . . . . . . . . . . . 909

Positionnement du dessin sur le papier . . . . . . . . . . . . . . . . . 910

Définition de la zone d'impression . . . . . . . . . . . . . . . . 910

Définition de la position du tracé . . . . . . . . . . . . . . . . . 911

Définition de l'orientation du dessin . . . . . . . . . . . . . . . 911

Contrôle du traçage des objets . . . . . . . . . . . . . . . . . . . . . . 912

Définition de l'échelle du tracé . . . . . . . . . . . . . . . . . . 912

Paramétrage des options de fenêtre ombrée . . . . . . . . . . . . 914

Définition des options des objets tracés . . . . . . . . . . . . . . 917

Utilisation des styles de tracé pour gérer les objets tracés . . . . . 919

Utilisation de tables des styles de tracé dépendant de la

couleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 922

Utilisation des tables des styles de tracé nommés . . . . . . . . . 923

Affichage de l'aperçu d'un tracé . . . . . . . . . . . . . . . . . . . . . 924

Impression de fichiers sous d'autres formats . . . . . . . . . . . . . . 925

Traçage de fichiers Adobe PDF . . . . . . . . . . . . . . . . . . 925

Partage de données entre fichiers . . . . . . . . . . . . 927

Chapitre 32 Référence à d'autres fichiers de dessin . . . . . . . . . . . . . 929

Présentation des dessins référencés (xréfs) . . . . . . . . . . . . . . . . 929

Association et dissociation de dessins référencés . . . . . . . . . . . . 931

Association de références de dessin (xréfs) . . . . . . . . . . . . 931

Imbrication et superposition de dessins référencés . . . . . . . . 934

Définition des chemins d'accès aux dessins référencés . . . . . . 936

Dissociation de dessins référencés . . . . . . . . . . . . . . . . . 938

Mise à jour et archive de dessins référencés . . . . . . . . . . . . . . . 938

Mise à jour d'associations de dessins référencés . . . . . . . . . 939

Dessins d'archive contenant des dessins référencés

(liaison) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 940

Délimiter des références externes et des blocs . . . . . . . . . . . . . . 942

Modification de dessins référencés . . . . . . . . . . . . . . . . . . . 946

Table des matières | xv

Modification d'un dessin référencé dans une fenêtre

distincte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 946

Résolution des erreurs relatives aux dessins référencés . . . . . . . . . 947

Résolution des références externes manquantes . . . . . . . . . 947

Résolution des références externes circulaires . . . . . . . . . . . 948

Résolution des conflits de nom dans les références

externes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 949

Suivi des opérations de référence externe (fichier journal) . . . . 950

Augmentation des performances avec les dessins référencés

volumineux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 953

Présentation du chargement sur demande . . . . . . . . . . . . 953

Déchargement de xréfs dans les dessins volumineux . . . . . . . 954

Définition des chemins d'accès des fichiers de xréf

temporaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . 955

Chapitre 33 Utilisation de données dans d'autres formats . . . . . . . . . . 957

Importation d'autres formats de fichiers . . . . . . . . . . . . . . . . 957

Importation de fichiers ACIS SAT . . . . . . . . . . . . . . . . . 957

Conversion de fichiers DXF et DXB au format DWG . . . . . . . 958

Association de fichiers d'image raster . . . . . . . . . . . . . . . . . . 958

Présentation des images raster . . . . . . . . . . . . . . . . . . . 958

Association, mise à l'échelle et dissociation d'images raster . . . . 960

Modification d'images raster et de contours . . . . . . . . . . . . 963

Gestion des images raster . . . . . . . . . . . . . . . . . . . . . 967

Optimisation des performances des images raster . . . . . . . . . 971

Exportation de dessins dans d'autres formats de fichier . . . . . . . . . 974

Exportation de fichiers PDF . . . . . . . . . . . . . . . . . . . . 974

Exportation de fichiers DXF . . . . . . . . . . . . . . . . . . . . 974

Exportation des fichiers raster . . . . . . . . . . . . . . . . . . . 975

Exportation de fichiers PostScript . . . . . . . . . . . . . . . . . 976

Exportation de fichiers ACIS SAT . . . . . . . . . . . . . . . . . 977

Exportation de fichiers STL (stéréolithographie) . . . . . . . . . 978

Utilisation de dessins provenant de différentes applications et

versions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 979

Utilisation de dessins dans des versions antérieures . . . . . . . 979

Enregistrement des dessins sous des formats de fichier dessin

antérieurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 983

Utilisation des dessins AutoCAD dans AutoCAD LT . . . . . . . 986

Utilisation d'objets personnalisés et d'objets externes . . . . . . 990

Collaboration avec d'autres utilisateurs . . . . . . . . . . 993

Chapitre 34 Collaboration via Internet . . . . . . . . . . . . . . . . . . . . 995

Présentation de l'accès Internet . . . . . . . . . . . . . . . . . . . . . 995

xvi | Table des matières

Utilisation des fichiers dessin sur Internet . . . . . . . . . . . . . . . . 996

Ouverture et enregistrement de fichiers dessin sur Internet . . . 996

Partage de fichiers de dessin au niveau international . . . . . . . 997

Accès au module Buzzsaw pour la collaboration de projet . . . . 999

Utilisation des références externes sur Internet . . . . . . . . . 1000

Rendu des dessins . . . . . . . . . . . . . . . . . . . . 1001

Chapitre 35 Dessin de vues isométriques 2D . . . . . . . . . . . . . . . . 1003

Définition des options d'accrochage et de grille isométrique . . . . . 1003

Dessin de cercles isométriques . . . . . . . . . . . . . . . . . . . . . 1005

Chapitre 36 Ajout d'un éclairage à votre modèle . . . . . . . . . . . . . . 1007

Présentation de l'éclairage . . . . . . . . . . . . . . . . . . . . . . . 1007

Flux de travail d'éclairage standard et photométrique . . . . . . . . . 1010

Illuminer une scène . . . . . . . . . . . . . . . . . . . . . . . . . . . 1012

Instructions d'éclairage . . . . . . . . . . . . . . . . . . . . . . 1012

Utilisation des sources ponctuelles . . . . . . . . . . . . . . . . 1014

Utilisation des sources dirigées . . . . . . . . . . . . . . . . . . 1017

Utilisation de lumières de toile . . . . . . . . . . . . . . . . . . 1020

Utilisation des sources distantes . . . . . . . . . . . . . . . . . 1030

Application d'une forme à une lumière . . . . . . . . . . . . . 1030

Ajustement et manipulation de lumières . . . . . . . . . . . . . . . 1031

Gestion de l'affichage des lumières . . . . . . . . . . . . . . . . 1031

Ajustement de la position des lumières . . . . . . . . . . . . . 1033

Gestion des propriétés de lumière . . . . . . . . . . . . . . . . 1035

Intégration d'objets de luminaire . . . . . . . . . . . . . . . . . . . . 1040

Chapitre 37 Matériaux et textures . . . . . . . . . . . . . . . . . . . . . . 1043

Présentation des matériaux . . . . . . . . . . . . . . . . . . . . . . . 1043

Parcours d'une bibliothèque de matériaux . . . . . . . . . . . . . . . 1044

Chapitre 38 Rendu réaliste d'objets 3D . . . . . . . . . . . . . . . . . . . 1047

Présentation du rendu d'image . . . . . . . . . . . . . . . . . . . . . 1047

Préparation d'un modèle en vue du rendu . . . . . . . . . . . . . . . 1048

Présentation des normales de face et des surfaces masquées . . 1048

Réduction du nombre de faces coplanaires et sécantes . . . . . 1050

Equilibrage de la densité du maillage pour une géométrie plus

lisse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1052

Configuration du module de rendu . . . . . . . . . . . . . . . . . . 1056

Contrôle de l'environnement de rendu . . . . . . . . . . . . . 1056

Notions fondamentales sur le rendu . . . . . . . . . . . . . . . . . . 1057

Rendu de vues . . . . . . . . . . . . . . . . . . . . . . . . . . 1057

Table des matières | xvii

Enregistrement et réaffichage d'un rendu d'image . . . . . . . . . . . 1058

Enregistrement d'un rendu d'image . . . . . . . . . . . . . . . 1058

Affichage d'un rendu d'image . . . . . . . . . . . . . . . . . . 1059

Utilisation de modèles avec d'autres applications . . . . . . . . 1060

Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1061

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1093

xviii | Table des matières

Pour plus d'informations

Recherche d'informations

Vous pouvez rechercher des informations sur l'utilisation de ce programme de plusieurs façons et différentes ressources sont disponibles.

Ce programme est une application puissante dont les outils vous permettent de travailler avec beaucoup d'efficacité et d'atteindre de hauts niveaux de productivité. Vous installez ce logiciel à l'aide de l'assistant d'installation qui démarre automatiquement lorsque vous insérez le support du produit.

Cette application est généralement intuitive, mais lors de la recherche d'informations, vous pouvez gagner encore du temps en utilisant le système d'aide. Le système d'aide est organisé de façon structurée, ce qui vous permet de repérer facilement les informations que vous recherchez.

Aide : accès et recherche

Le système d'aide d'AutoCAD for Mac utilise un navigateur Web et est disponible en ligne et hors ligne.

Vous pouvez y accéder en procédant de l'une des manières suivantes :

■ Appuyez sur les touches Fn-F1 ou Cmd-/.

Si vous appuyez sur Fn-F1 ou Cmd-/ lorsqu'une commande est active, la rubrique d'aide correspondante s'ouvre dans le navigateur Web. Sinon, la page de renvoi de l'aide s'affiche.

■ Dans la barre de menus Mac OS, cliquez sur Aide ➤ Aide d'AutoCAD for

Mac. La page de renvoi de l'aide s'affiche.

■ Dans une boîte de dialogue, cliquez sur le bouton Aide ou ?.

La rubrique d'aide associée à la boîte de dialogue s'ouvre dans le navigateur Web.

Navigation dans l'aide

Chaque page du système d'aide est divisée en quatre zones principales :

■ En-tête : contient les liens de navigation vers la page d'accueil ainsi que

des liens représentant le chemin d'accès à la rubrique courante. Tout comme les liens de navigation, la zone de texte de recherche est accessible dans l'en-tête.

■ Côté gauche : contient la table des matières qui vous permet de parcourir

le manuel courant. Vous pouvez également trouver des sections de liens sur la page courante ainsi que des rubriques associées dans le groupe de documents. Sur le côté gauche, la page d'accueil présente une liste des manuels dans le groupe de documents courant.

■ Centre : contient le contenu de la rubrique courante. Le centre de la page

d'accueil contient des liens vers les rubriques principales dans le manuel sélectionné dans le groupe de documents affiché sur le côté gauche.

■ Côté droit : contient des liens associés à la rubrique courante. Ces liens

proviennent du site Autodesk.com et sont disponibles uniquement si vous utilisez la version en ligne du système d'aide.

Recherche dans l'aide

Dans le coin supérieur droit de chaque page figure une zone de texte de recherche. Entrez une chaîne de texte à rechercher, puis cliquez sur le bouton Rechercher ou appuyez sur Entrée pour commencer la recherche. Les résultats de la recherche s'affichent sur une nouvelle page. Le côté gauche de la page de résultats répertorie les manuels dans lesquels les résultats de la recherche ont été trouvés, tandis que le côté droit affiche les résultats pour le manuel sélectionné. Cliquez sur un manuel situé sur le côté gauche pour afficher d'autres résultats de recherche ou cliquez sur un lien à partir des résultats de la recherche pour ouvrir la rubrique associée.

Informations sur le produit

Pour prendre connaissance des dernières informations sur la formation Autodesk, visitez le site à l'adresse http://www.autodesk.com/training-fra ou contactez votre bureau Autodesk local.

4 | Chapitre 1 Recherche d'informations

Cours de formation officiel d'Autodesk

Il existe plus de 1 200 sites ATC à travers le monde. Ils répondent à vos besoins en matière

-----Centres de formation agréés de formation, quelles que soient votre activité et

votre zone géographique.

Les supports AOTC (Autodesk Official Training Courseware) constituent un programme de formation technique mis au point par Autodesk.

----Vous pouvez vous procurer ces supports auprès

de votre revendeur ou distributeur local ou les commander sur le magasin en ligne d'Autodesk.

Autodesk e-Learning destiné aux abonnés du programme Autodesk Subscription propose des

-----e-Learning cours interactifs organisés en catalogues de

produits.

Le programme ADN (Autodesk Developer Network) propose une assistance pour les

-----Réseau des développeurs d'Autodesk

développeurs professionnels exerçant leur métier à temps complet et souhaitant mettre au point des applications basées sur les produits Autodesk.

Autodesk Consulting propose des services d'aide à la configuration de processus et offre une

-----Conseils

formation stratégique qui vous permettra d'améliorer votre productivité et de tirer parti de toute la puissance de vos produits.

Visitez la page Produits & Solutions des partenaires pour obtenir la liste des ressources

-----Partenaires, produits et services disponibles pour votre produit Autodesk et votre

secteur d'activité.

Informations sur le produit | 5

Affichage du fichier Readme du produit

Vous trouverez des informations de dernière minute sur ce logiciel dans le fichier Readme.

Le fichier Readme contient la liste des matériels recommandés, des instructions d'installation mises à jour et la description des problèmes logiciels connus.

■ Afficher le fichier Readme

Rejoindre le programme de participation du client

Vous êtes invité à participer à l'orientation des logiciels de conception d'Autodesk.

Si vous prenez part au programme CIP, des informations spécifiques sur votre utilisation d'AutoCAD for Mac sont transmises à Autodesk. Il s'agit notamment des fonctionnalités dont vous vous servez le plus fréquemment, des problèmes que vous rencontrez et d'informations diverses qui orienteront le développement des versions futures du produit.

Pour plus d'informations, reportez-vous aux liens suivants.

■ En savoir davantage sur le programme de participation du client :

http://www.autodesk.com/cip

■ Lire la politique de confidentialité d'Autodesk :

http://www.autodesk.com/cipprivacy

En tant que participant, vous serez en mesure de consulter des rapports qui vous permettront d'optimiser votre utilisation d'AutoCAD for Mac.

Pour activer ou désactiver le programme de participation du client

1 Dans la barre de menus, cliquez sur Aide ➤ Programme de participation

du client.

2 Dans la boîte de dialogue Programme de participation du client, indiquez

si vous souhaitez commencer ou arrêter de participer.

3 Cliquez sur OK.

6 | Chapitre 1 Recherche d'informations

Obtention d'informations sur les dessins

Vous pouvez récupérer les informations générales d'un dessin, notamment les informations d'identification et le nombre d'objets qu'il contient.

Certains types d'informations stockés dans un dessin ne sont pas spécifiques aux objets du dessin, mais fournissent des données utiles pour mieux comprendre le comportement du dessin, les paramètres des variables système, le nombre d'objets, les informations descriptives, etc.

Obtention d'informations générales sur les dessins

Vous pouvez récupérer des informations générales sur un fichier de dessin et ses paramètres.

Parmi ces informations figurent :

■ Des informations descriptives personnalisées sur le dessin (PROPDESS)

■ Les paramètres généraux du dessins (ETAT)

■ Le temps passé sur le dessin (TEMPS)

Ces informations vous permettent de documenter un dessin et indiquent plusieurs paramètres du dessin comme le nombre total d'objets qu'il contient et le temps total passé sur le dessin.

Voir aussi :

■ Saisie des variables système sur la ligne de commande (page 19)

■ Ajout d'informations d'identification à des dessins (page 61)

■ Extraction d'informations géométriques des objets (page 269)

■ Comparaison des styles de cote et des variables (page 816)

Aide-mémoire

Commandes

PROPDESS

Affiche et définit les propriétés de fichier du dessin courant.

MODIFVAR

Affiche ou modifie la valeur des variables système.

ETAT

Affiche des statistiques de dessin, des modes et des étendues.

TEMPS

Affiche les statistiques de date et d'heure relatives à un dessin.

Variables système

CDATE

Stocke la date et l'heure courantes au format décimal.

DATE

Stocke la date et l'heure courantes au format date julienne modifiée.

SAVENAME

Affiche le nom du fichier et le chemin d'accès au répertoire du dernier dessin enregistré.

8 | Chapitre 2 Obtention d'informations sur les dessins

Interface utilisateur

Exécution d'une commande

Utilisez la barre de menus, la palette des jeux d'outils et la ligne de commande pour accéder aux commandes dont vous vous servez le plus.

Parties de l'interface utilisateur

Par défaut, l'interface utilisateur affiche les palettes et les barres autour de la zone de dessin. En outre, plusieurs contrôles s'affichent dans la zone de dessin.

Le champ de recherche est situé dans la partie supérieure du menu de l'application. Les résultats de la recherche peuvent inclure des commandes de menu, des info-bulles de base et des chaînes de texte d'invite de commande. Vous pouvez entrer un terme à rechercher dans n'importe quelle langue.

■ Cmd-1 active et désactive la palette des jeux d'outils.

■ Cmd-2 active et désactive la palette des bibliothèques de contenu.

■ Cmd-3 active et désactive la ligne de commande.

■ Cmd-4 active et désactive la palette Calques.

■ Cmd-5 active et désactive l'Inspecteur des propriétés.

■ Cmd-6 active et désactive la barre d'état.

■ Cmd-7 active et désactive le Gestionnaire des références.

■ Cmd-8 active et désactive le Navigateur de matériaux.

■ Cmd-9 n'est pas affectée.

■ Cmd-0 active et désactive l'ensemble des palettes et des barres.

Vous pouvez ancrer les palettes. Pour cela, faites-les glisser vers le bord de l'écran jusqu'à ce qu'une ligne bleue apparaisse, puis déposez-les. Vous pouvez également les libérer à l'aide du glisser-déposer.

Aide-mémoire

Commandes

IUP (CUI)

Gère les éléments d'interface utilisateur personnalisés dans le produit.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

Barre de menus

La barre de menus contient des commandes courantes organisées en catégories logiques.

Utilisez la barre de menus pour vous familiariser avec le produit ou rechercher une commande.

12 | Chapitre 3 Exécution d'une commande

De nombreuses commandes, mais pas toutes, sont accessibles depuis la barre de menus. Les commandes que vous utilisez moins souvent peuvent être saisies sur la ligne de commande. Toutes les commandes disponibles sont répertoriées dans le système d'aide sous Présentation des commandes.

Aide-mémoire

Commandes

IUP (CUI)

Gère les éléments d'interface utilisateur personnalisés dans le produit.

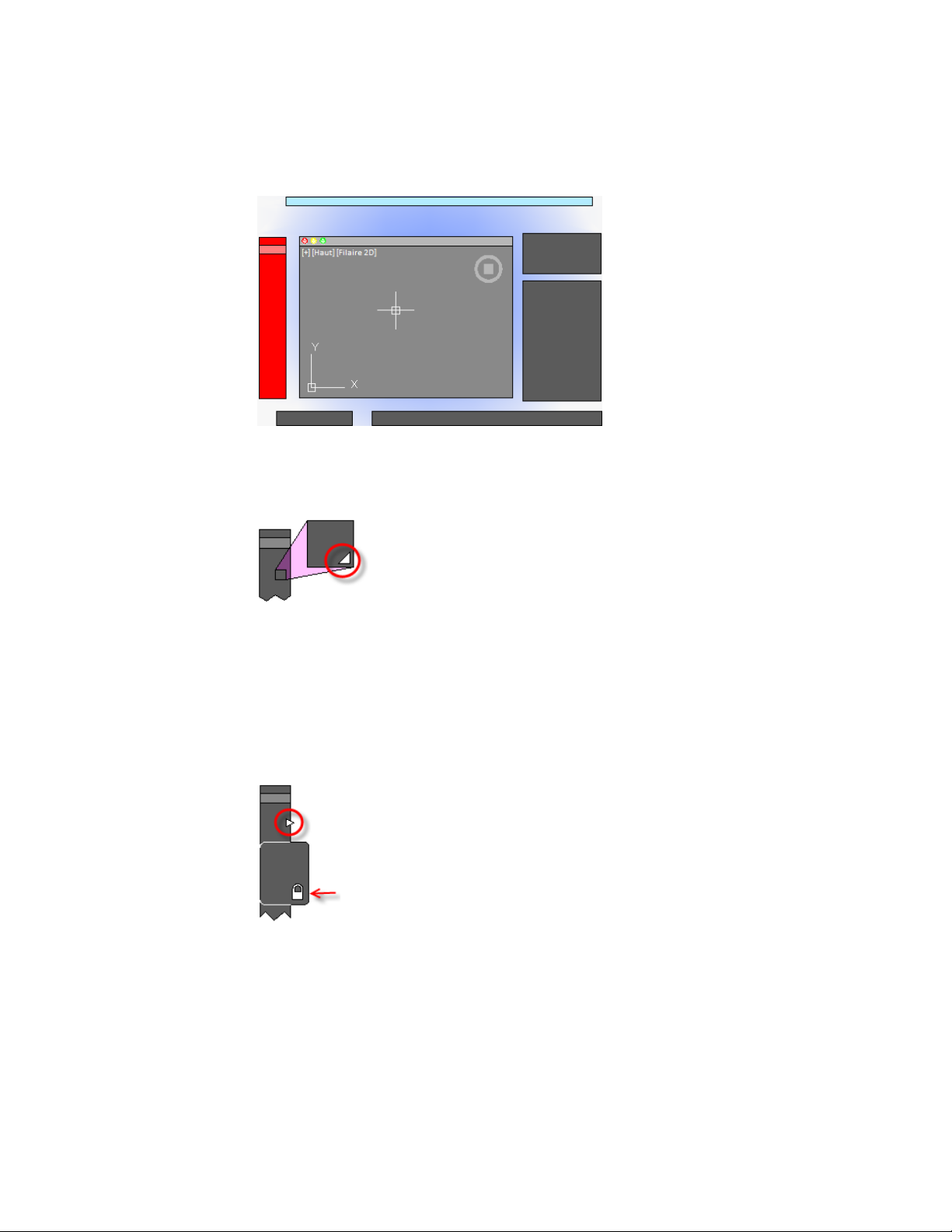

Palette des jeux d'outils

La palette des jeux d'outils facilite l'accès aux commandes AutoCAD.

■ Listes déroulantes d'outils

■ Groupes d'outils

■ Jeux d'outils

Palette des jeux d'outils | 13

Listes déroulantes d'outils

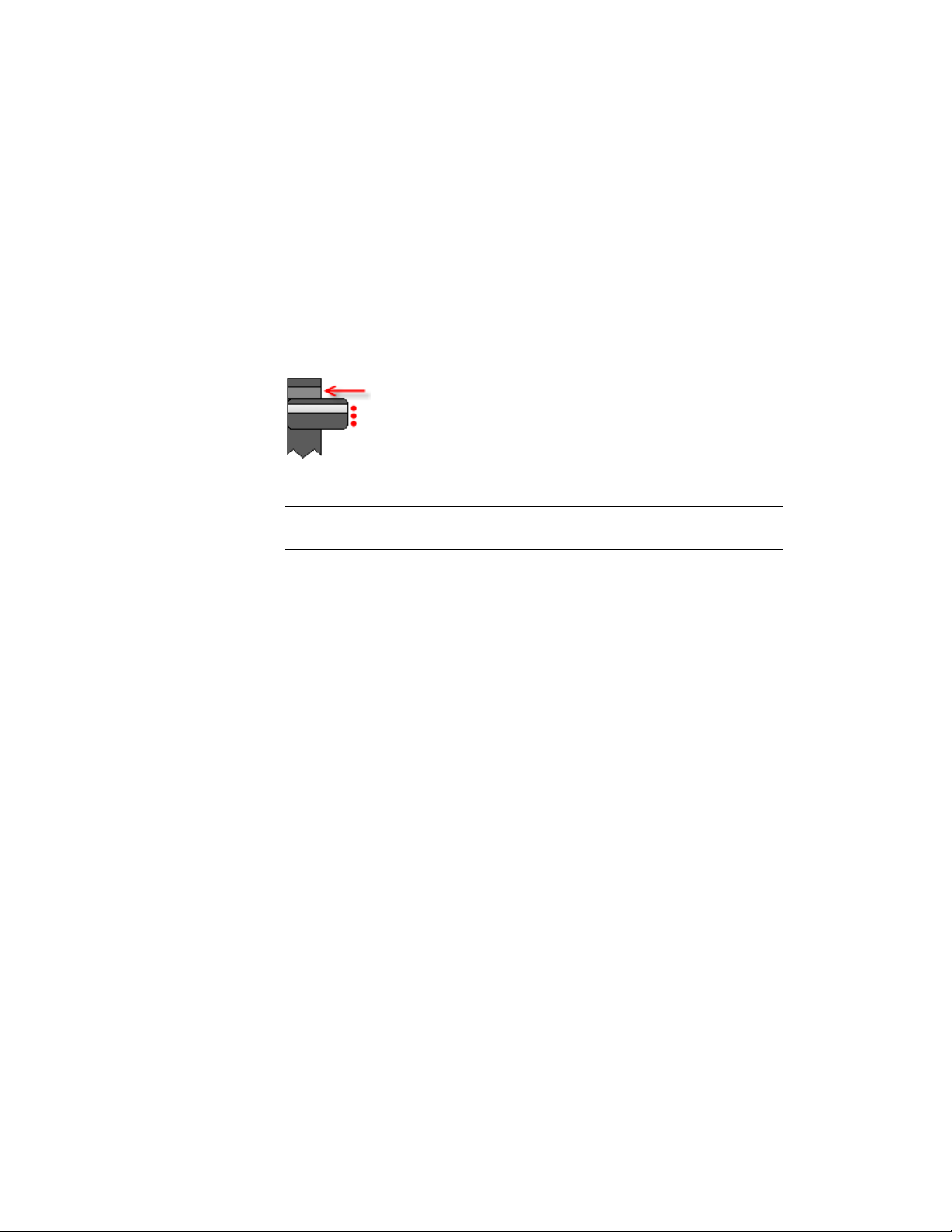

Certains outils de la palette de jeux d'outils comportent un indicateur déroulant.

Cliquez sur la liste déroulante et maintenez-la enfoncée pour afficher plusieurs options de la commande correspondante.

Groupes d'outils

Les outils de la palette de jeux d'outils sont organisés en groupes d'outils. Cliquez sur la flèche pour afficher l'intégralité du groupe d'outils, qui inclut des commandes supplémentaires. Pour que le groupe d'outils reste affiché, cliquez sur l'icône de verrouillage située en bas du groupe d'outils.

14 | Chapitre 3 Exécution d'une commande

Si vous cliquez sur la palette de jeux d'outils avec le bouton droit, un menu s'affiche. Utilisez-le pour désactiver tous les groupes d'outils dont vous n'avez pas besoin.

Jeux d'outils

Cliquez sur le bouton des jeux d'outils pour afficher une liste d'autres jeux de commandes en fonction de vos tâches actuelles. Par exemple, si vous cliquez sur l'outil Annotation, les commandes dans la palette des jeux d'outils sont remplacées par des commandes associées à la cotation.

Cmd-1 active et désactive la palette des jeux d'outils.

CONSEIL Utilisez l'éditeur CUI pour personnaliser un jeu d'outils ou créer vos propres jeux d'outils.

Aide-mémoire

Commandes

IUP (CUI)

Gère les éléments d'interface utilisateur personnalisés dans le produit.

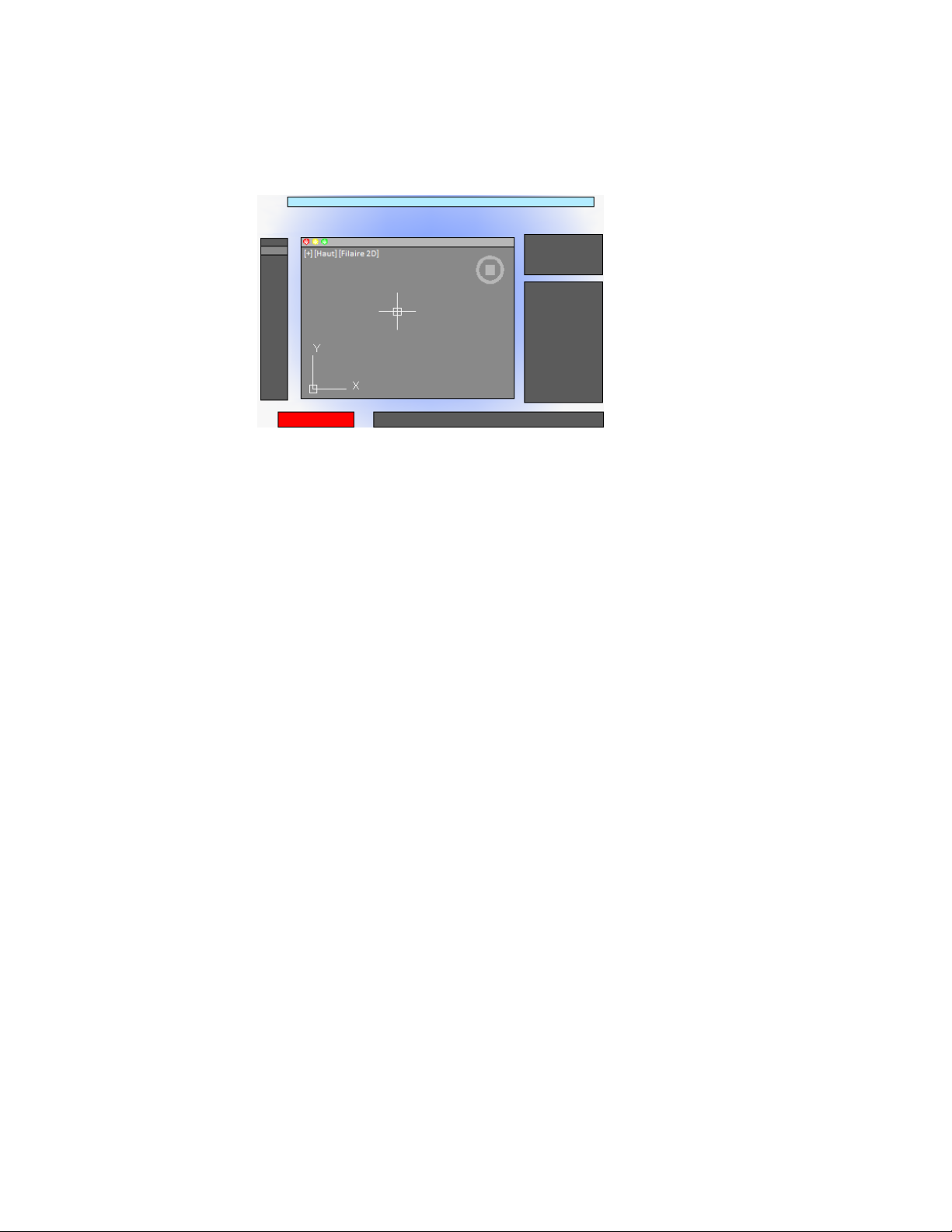

Ligne de commande

La ligne de commande constitue un moyen rapide pour saisir des commandes et des variables système directement à l'aide du clavier.

Présentation de l'utilisation de la ligne de commande

Par défaut, la ligne de commande est affichée dans l'angle inférieur gauche de l'écran.

Ligne de commande | 15

A l'aide du clavier, vous pouvez entrer les informations suivantes dans la ligne de commande :

■ une commande ou une abréviation de commande appelée alias de

commande ;

■ les lettres mises en majuscules d'une option de commande ;

■ un paramètre appelé variable système qui contrôle la manière dont le

programme fonctionne par défaut.

De nombreux utilisateurs expérimentés préfèrent cette méthode, qu'ils jugent plus rapide. En outre, la ligne de commande affiche des invites et des messages d'erreur.

Cmd-3 active et désactive la ligne de commande.

Aide-mémoire

Commandes

LIGNECOMMANDE

Affiche la fenêtre Ligne de commande.

MASQUERLIGNECOMMANDE

Masque la fenêtre Ligne de commande.

IUP (CUI)

Gère les éléments d'interface utilisateur personnalisés dans le produit.

16 | Chapitre 3 Exécution d'une commande

Saisie des commandes sur la ligne de commande

Vous pouvez taper une commande à l'aide du clavier. Certaines commandes ont un nom abrégé appelé alias.

Pour entrer une commande à l'aide du clavier, tapez son nom complet ou son alias dans la zone de saisie de la ligne de commande, puis appuyez sur la touche Entrée ou sur la barre d'espacement. La ligne de commande comporte plusieurs contrôles.

Par exemple, au lieu d'entrer cercle pour lancer la commande CERCLE, tapez c. Les alias de commande sont définis dans le fichier acad.pgp. Pour définir vos propres alias de commandes, reportez-vous à la rubrique Création d'alias de commande du Guide de personnalisation.

Pour trouver une commande ou une variable système, tapez son initiale ou plusieurs de ses premières lettres dans la ligne de commande et appuyez sur la touche Tab pour parcourir toutes les possibilités. Ensuite, appuyez sur la touche Entrée ou sur la barre d'espacement.

REMARQUE Lorsque la saisie dynamique est activée et définie pour afficher des invites dynamiques, vous pouvez entrer des commandes et options dans les info-bulles en regard du curseur. La saisie dynamique peut être activée et désactivée dans la barre d'état.

Spécification des options de commande

Lorsque vous entrez une commande sur la ligne de commande, un jeu d'options, une boîte de dialogue ou une palette s'affiche. Pour spécifier une option affichée sur la ligne de commande, entrez les lettres mises en majuscules de l'option. Par exemple, lorsque vous entrez cercle, l'invite suivante s'affiche :

Spécifiez le centre du cercle ou [3P/2P/Ttr (tangente tangente

rayon)]:

Vous pouvez indiquer le centre du cercle en entrant les coordonnées X,Y ou en cliquant sur un point de la zone de dessin à l'aide du périphérique de pointage.

Saisie des commandes sur la ligne de commande | 17

Pour choisir une autre option, entrez les lettres mises en majuscules de l'une des options entre parenthèses. Vous pouvez entrer des lettres en majuscules ou en minuscules. Par exemple, pour utiliser l'option 3 points (3P), entrez 3p.

Répétition et annulation de commandes

Vous pouvez répéter la commande précédente en appuyant sur la touche Entrée ou sur la barre d'espacement.

Pour répéter une commande récemment utilisée, cliquez avec le bouton droit sur la ligne de commande ou cliquez sur la flèche déroulante située à gauche de la zone de saisie des commandes. Cette action affiche un menu contextuel contenant la liste des dernières commandes utilisées.

Vous pouvez également répéter une commande récemment utilisée en parcourant les commandes à l'aide des flèches haut et bas, puis en appuyant sur la touche Entrée.

Pour annuler une commande en cours, appuyez sur Echap.

Voir aussi :

■ Utilisation de la saisie dynamique (page 236)

■ Raccourcis clavier

■ Création d'alias de commande

Aide-mémoire

Commandes

LIGNECOMMANDE

Affiche la fenêtre Ligne de commande.

MASQUERLIGNECOMMANDE

Masque la fenêtre Ligne de commande.

IUP (CUI)

Gère les éléments d'interface utilisateur personnalisés dans le produit.

18 | Chapitre 3 Exécution d'une commande

Saisie des variables système sur la ligne de commande

Les variables système permettent de gérer le fonctionnement de certaines commandes.

Vous pouvez utiliser une variable système pour modifier un paramètre, ou encore pour afficher l'état en cours.

Avec les variables système, vous pouvez :

■ Activer ou désactiver des fonctionnalités. La variable système GRIDMODE,

par exemple, permet d'activer et de désactiver l'affichage de la grille lorsque vous en changez la valeur.

■ Contrôler l'opération d'une commande. Par exemple, la variable système

HPASSOC détermine si les motifs de hachures sont associatifs par défaut.

■ Extraire des informations enregistrées à propos du dessin courant et de la

configuration du programme. Par exemple, la variable système en lecture seule CDATE stocke la date courante au format décimal. Vous pouvez afficher les valeurs des variables système en lecture seule, mais vous ne pouvez pas les modifier.

Généralement, les variables système sont accessibles à partir des boîtes de dialogue. Vous pouvez modifier leurs valeurs dans une boîte de dialogue, directement sur la ligne de commande ou automatiquement dans un script ou programme personnalisé.

Pour modifier la valeur d'une variable système

1 Entrez le nom de la variable sur la ligne de commande. Par exemple,

entrez pickadd pour changer le style de la sélection des objets de manière que la sélection d'objets remplace automatiquement le jeu de sélection courant ou les objets sélectionnés soient ajoutés au jeu de sélection courant.

2 Si nécessaire, appuyez sur Fn+F1 pour afficher la documentation relative

à cette variable système.

3 Entrez le paramètre que vous souhaitez utiliser. Dans l'exemple de

PICKADD, entrez 0, 1 ou 2 pour déterminer la façon dont vous pouvez sélectionner plusieurs objets.

Saisie des variables système sur la ligne de commande | 19

Aide-mémoire

Commandes

LIGNECOMMANDE

Affiche la fenêtre Ligne de commande.

MASQUERLIGNECOMMANDE

Masque la fenêtre Ligne de commande.

IUP (CUI)

Gère les éléments d'interface utilisateur personnalisés dans le produit.

MODIFVAR

Affiche ou modifie la valeur des variables système.

Passage entre les boîtes de dialogue et la ligne de commande

Vous pouvez afficher les messages sur la ligne de commande plutôt que d'utiliser une boîte de dialogue, ou le contraire. Cette option est particulièrement utile pour les scripts.

Certaines fonctions sont disponibles à partir de la ligne de commande et d'une boîte de dialogue. Souvent, vous pouvez entrer un trait d'union avant une commande pour éliminer la boîte de dialogue et afficher à la place les messages sur la ligne de commande.

Par exemple, en entrant calque sur la ligne de commande, vous affichez la boîte de dialogue Gestionnaire des propriétés des calques. En entrant -calque sur la ligne de commande, vous affichez les options équivalentes sur la ligne de commande.

L'élimination d'une boîte de dialogue est utile pour les opérations familières avec des versions antérieures du programme et pour l'utilisation des fichiers script. Vous pouvez constater de légères différences entre les options de la boîte de dialogue et celles disponibles sur la ligne de commande.

Ces variables système influent également sur l'affichage des boîtes de dialogue.

■ ATTDIA détermine si la commande INSERER utilise une boîte de dialogue

pour la saisie des valeurs d'attributs de bloc.

■ EXPERT détermine l'affichage de certaines boîtes de dialogue

d'avertissement.

20 | Chapitre 3 Exécution d'une commande

■ FILEDIA contrôle l'affichage des boîtes de dialogue utilisées avec les

commandes de lecture et d'écriture dans les fichiers. Si, par exemple, FILEDIA a la valeur 1, la commande SAUVENOM affiche la boîte de dialogue Enregistrer le dessin sous. Si la variable FILEDIA a la valeur 0, la commande SAUVENOM affiche des invites sur la ligne de commande. Les procédures de cette documentation supposent que FILEDIA a la valeur 1. Lorsque FILEDIA a la valeur 0, vous pouvez malgré tout afficher une boîte de dialogue relative à des fichiers, en tapant le signe tilde (~) en réponse à la première invite.

FILEDIA et EXPERT sont pratiques lorsque vous utilisez des scripts pour exécuter des commandes.

Aide-mémoire

Commandes

LIGNECOMMANDE

Affiche la fenêtre Ligne de commande.

MASQUERLIGNECOMMANDE

Masque la fenêtre Ligne de commande.

Variables système

ATTDIA

Détermine si la commande INSERER utilise une boîte de dialogue pour la saisie de la valeur d'attribut.

EXPERT

Gère l'émission de certaines invites.

FILEDIA

Supprime l'affichage des boîtes de dialogue d'accès aux fichiers.

Affichage et modification dans l'historique des commandes

Vous pouvez copier du texte de l'historique des commandes afin de répéter des commandes.

Vous pouvez développer et réduire l'historique des commandes sur la ligne de commande à l'aide du contrôle correspondant.

Affichage et modification dans l'historique des commandes | 21

Dans l'historique des commandes, utilisez les flèches haut et bas, la barre de défilement ou une tout autre méthode de défilement pour rechercher et mettre en surbrillance des commandes, des variables système et du texte saisis précédemment.

Par défaut, lorsque vous appuyez sur Cmd-C, le texte mis en surbrillance est copié dans le Presse-papiers. Lorsque vous appuyez sur Cmd-V, le texte contenu dans le Presse-papiers est collé dans la ligne de commande.

Pour copier tout le texte de l'historique des commandes dans le Presse-papiers, cliquez avec le bouton droit et choisissez Copier l'historique dans le menu contextuel ou entrez la commande COPIERHIST. Pour enregistrer les commandes automatiquement dans un fichier journal à partir de la commande suivante, entrez la commande FICHJOURNAC.

Aide-mémoire

Commandes

LIGNECOMMANDE

Affiche la fenêtre Ligne de commande.

MASQUERLIGNECOMMANDE

Masque la fenêtre Ligne de commande.

COPIERHIST

Masque la fenêtre Ligne de commande.

FICHJOURNIN

Ferme le fichier journal de l'historique des commandes ouvert à l'aide de la commande FICHJOURNAC.

FICHJOURNAC

Enregistre le contenu de l'historique des commandes dans un fichier.

22 | Chapitre 3 Exécution d'une commande

Variables système

LOGFILEMODE

Indique si le contenu de l'historique des commandes est enregistré dans un fichier journal.

LOGFILENAME

Indique le chemin d'accès et le nom du fichier journal de l'historique des commandes pour le dessin courant.

LOGFILEPATH

Indique le chemin d'accès aux fichiers journaux de l'historique des commandes pour tous les dessins d'une session.

Utilisation des menus contextuels

Les menus contextuels offrent un accès rapide aux commandes liées à l'activité en cours.

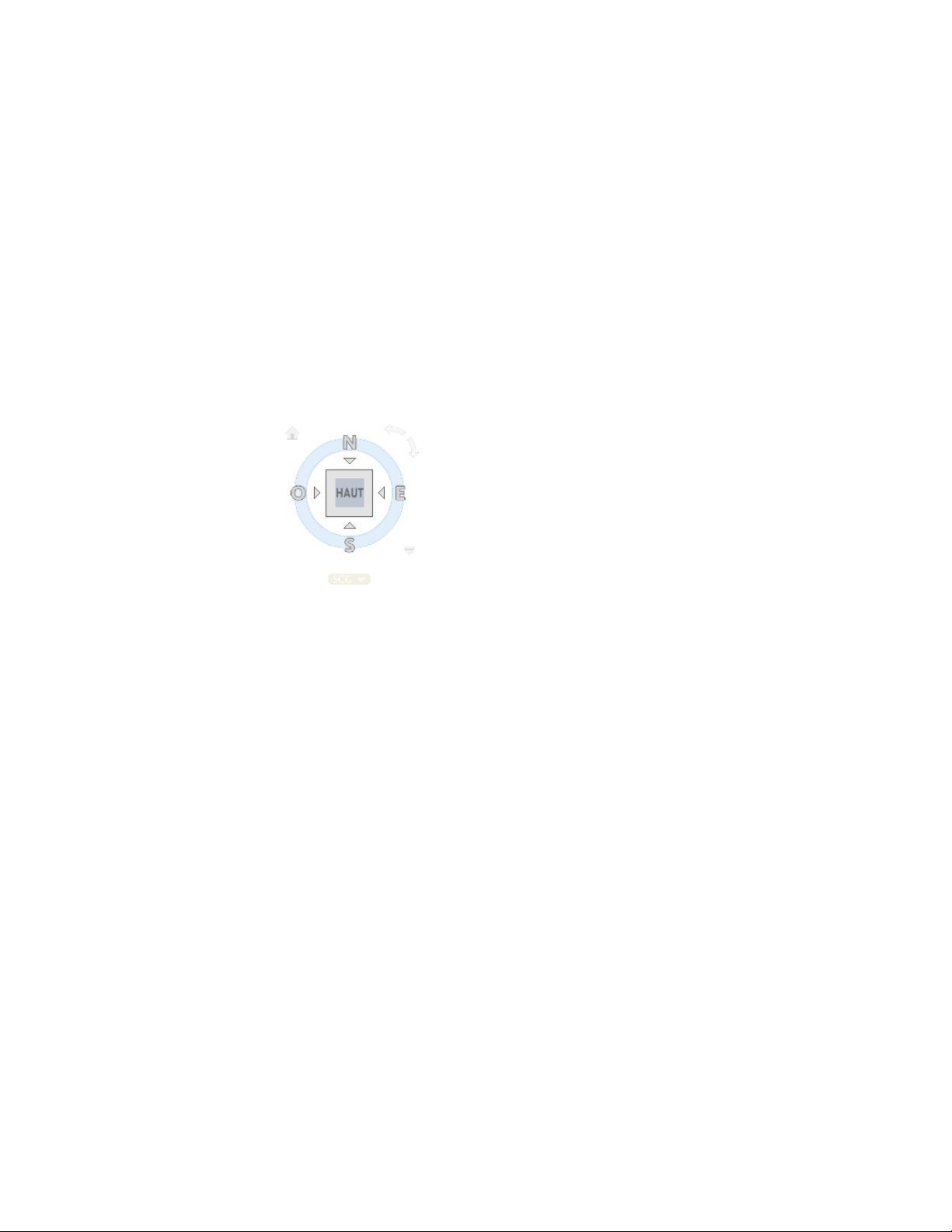

■ Afficher les contrôles d'un élément de l'interface utilisateur, comme une

palette, la barre d'état ou l'outil ViewCube ;

■ Contrôler la commande en cours d'exécution, y compris les options de

commande, les accrochages aux objets et l'annulation ;

■ Afficher une liste de saisie récente ou répéter la dernière commande entrée ;

■ Couper, copier et coller du Presse-papiers ;

■ Afficher une boîte de dialogue, Paramètres de dessin ou Préférences par

exemple ;

■ Annuler la dernière commande entrée.

Dans la boîte de dialogue Préférences de l'application (commande OPTIONS), vous pouvez personnaliser le comportement du bouton droit de sorte qu'un clic rapide revienne à appuyer sur la touche Entrée et qu'un clic plus long affiche un menu contextuel.

Utilisation des menus contextuels | 23

Aide-mémoire

Commandes

IUP (CUI)

Gère les éléments d'interface utilisateur personnalisés dans le produit.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

24 | Chapitre 3 Exécution d'une commande

Contrôle de l'interface de la zone de dessin

La zone de dessin comporte plusieurs outils et commandes d'affichage et de dessin. Vous pouvez régler l'affichage de ces éléments d'interface.

Couleur d'arrière-plan et thèmes de l'interface

De nombreuses options permettent de personnaliser l'aspect du produit, notamment la couleur des icônes et la couleur d'arrière-plan de la zone de dessin.

Par défaut, les icônes et les palettes sont gris foncé. Si vous préférez, vous pouvez remplacer ce thème par une couleur plus claire.

Par défaut, la couleur d'arrière-plan de la zone de dessin est un gris intermédiaire, idéal pour l'affichage d'objets de couleurs différentes. Cependant, certains utilisateurs souhaiteront une zone de dessin blanche ou noire en fonction de leurs tâches et préférences.

Voir aussi :

■ Configuration de la zone de dessin (page 43)

Pour modifier la nuance de la couleur de l'interface utilisateur

1 Dans la barre de menus, cliquez sur AutoCAD, puis Préférences.

2 Dans la colonne gauche de la boîte de dialogue Préférences de l'application,

cliquez sur Aspect et convivialité.

3 Sous Thème d'interface, cliquez dans la zone Thèmes et choisissez Foncé

ou Clair.

4 Cliquez sur OK.

Pour modifier la couleur d'arrière-plan de la zone de dessin de l'espace objet

1 Dans la barre de menus, cliquez sur AutoCAD, puis Préférences.

2 Dans la colonne gauche de la boîte de dialogue Préférences de

l'application, cliquez sur Aspect et convivialité.

3 Sous Thème d'interface, cliquez dans la zone Objet et choisissez une

couleur ou cliquez sur Sélectionner une couleur. Par défaut, le gris foncé de l'arrière-plan a une valeur RVB de 33,40,48.

4 Si vous cliquez sur Sélectionner une couleur, la palette des couleurs

s'affiche. Dans la partie supérieure de la boîte de dialogue, cliquez sur Index de couleur, Couleurs vraies ou Carnet de couleurs, puis effectuez votre sélection. Cliquez sur OK pour fermer la boîte de dialogue Sélectionner une couleur.

5 Cliquez sur OK.

Aide-mémoire

Commandes

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

Curseurs dans la zone de dessin

Dans la zone de dessin, l'aspect du curseur change selon les opérations que vous effectuez.

■ Si vous êtes invité à spécifier un emplacement de point, le curseur apparaît

sous forme de réticule.

■ Si vous êtes invité à sélectionner un objet, le curseur prend la forme d'un

petit carré appelé cible de sélection.

■ Lorsque aucune commande n'est active, le curseur s'affiche sous la forme

d'une combinaison du réticule et de la cible de sélection.

■ Si vous êtes invité à saisir du texte, le curseur s'affiche sous forme de barre

verticale

26 | Chapitre 4 Contrôle de l'interface de la zone de dessin

Dans les illustrations suivantes, ces curseurs sont affichés dans l'ordre.

Vous pouvez modifier la taille du réticule et de la cible de sélection dans la boîte de dialogue Préférences de l'application en cliquant sur Curseur et sélection (commande OPTIONS).

Aide-mémoire

Commandes

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

Variables système

CURSORSIZE

Définit la taille des réticules sous la forme d'un pourcentage des dimensions de l'écran.

PICKBOX

Définit, en pixels, la hauteur de la cible de sélection d'objets.

Style de sélection

La sélection d'objets correspond à un style qui est commun à la plupart des applications Mac.

Cliquez et faites glisser le curseur pour définir une zone de sélection rectangulaire. Faites glisser le curseur vers la gauche pour une sélection par capture ou vers la droite pour une sélection dans une fenêtre.

Chaque fois que vous sélectionnez un ou plusieurs objets, la sélection précédente est automatiquement effacée. Pour ajouter des objets à la sélection précédente, appuyez sur la touche Maj lorsque vous les sélectionnez.

Vous pouvez modifier le comportement de la sélection d'objet dans la boîte de dialogue Préférences de l'application en cliquant sur Curseur et sélection (commande OPTIONS).

Style de sélection | 27

Voir aussi :

■ Choix de plusieurs objets (page 315)

Aide-mémoire

Commandes

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

Variables système

PICKADD

Détermine si les sélections suivantes remplacent le jeu de sélection courant ou s'y ajoutent.

PICKDRAG

Gère la méthode de dessin d'une fenêtre de sélection.

Icône SCU

La zone de dessin affiche une icône représentant l'axe XY d'un système de coordonnées rectangulaire, appelé système de coordonnées utilisateur ou SCU.

Vous pouvez déplacer ou faire pivoter le SCU à l'aide de la commande SCU. Le SCU est utile en 2D et essentiel en 3D, car il gère les fonctionnalités suivantes :

■ Orientation angulaire définissant les axes horizontal et vertical ;

■ Alignement et angle de la grille, et motifs des hachures ;

28 | Chapitre 4 Contrôle de l'interface de la zone de dessin

■ Origine et orientation de la saisie des coordonnées 2D et 3D ;

■ Orientation de la construction et des plans de projection, et direction de

l'axe Z pour de nombreuses opérations 3D.

Vous pouvez modifier l'aspect de l'icône du SCU à l'aide de la commande ICONESCU, option Propriétés. Avec cette commande, vous pouvez également contrôler si l'icône du SCU est visible.

Voir aussi :

■ Présentation du système de coordonnées utilisateur (SCU) (page 222)

■ Spécification de plans de construction en 3D (SCU) (page 227)

■ Contrôle de l'affichage de l'icône du système de coordonnées utilisateur

(page 234)

Aide-mémoire

Commandes

REPERE

Affiche une vue isométrique du plan XY du système de coordonnées utilisateur spécifié.

SCU

ICONESCU

Gère la visibilité et la position de l'icône SCU.

Menus d'étiquette de la fenêtre

Les menus d'étiquette de la fenêtre sont situés dans le coin supérieur gauche de chaque fenêtre et permettent de modifier facilement les vues et les styles visuels.

Menus d'étiquette de la fenêtre | 29

Par défaut, le texte qui s'affiche indique les paramètres actuels de la fenêtre. Par exemple, le texte peut être :

[+] [HAUT] [Filaire 2D]

Vous pouvez cliquer dans chacune des trois zones entre parenthèses.

■ Cliquez sur + pour afficher plus d'options.

■ Cliquez sur Haut pour effectuer un choix parmi plusieurs vues standard et

personnalisées.

■ Cliquez sur Filaire 2D pour choisir l'un des styles visuels. La plupart des

autres styles visuels sont utilisés pour la visualisation 3D.

Voir aussi :

■ Enregistrement et restauration de vues (page 88)

■ Utilisation d'un style visuel pour afficher votre modèle (page 97)

Aide-mémoire

Commandes

VUE

Enregistre et restaure les vues d'espace objet existantes, les vues des présentations et les vues prédéfinies.

STYLVISCOURANT

Définit le style visuel pour la fenêtre courante.

30 | Chapitre 4 Contrôle de l'interface de la zone de dessin

Variables système

VPCONTROL

Détermine si les menus d'étiquette de fenêtre sont affichés dans toutes les fenêtres.

Outil ViewCube

L'outil ViewCube est très utile pour déterminer l'orientation des vues 3D.

Présent dans la plupart des produits Autodesk, il rend le passage d'un produit à l'autre plus convivial.

Vous pouvez également utiliser la commande ORBITE3Dpour faire glisser des vues 3D et cliquer avec le bouton droit pour afficher des options d'affichage 3D supplémentaires.

Voir aussi :

■ Utilisation des outils de navigation 3D (page 112)

Aide-mémoire

Commandes

NAVVCUBE

Indique la direction de la vue en cours. Lorsque vous faites glisser l'outil ViewCube ou que vous cliquez dessus, la scène pivote.

Outil ViewCube | 31

Affichage des coordonnées

Les coordonnées s'affichent dans le coin inférieur droit de la fenêtre active et indiquent l'emplacement courant du réticule dans la zone de dessin.

Vous pouvez activer/désactiver l'affichage des coordonnées dans la fenêtre active dans l'onglet Unités et guidage (boîte de dialogue Préférences de l'application).

Outre les coordonnées affichées dans la fenêtre active, vous pouvez également obtenir l'emplacement actuel du réticule dans une info-bulle située à proximité du curseur lorsque la saisie dynamique est activée. Pour de plus amples informations sur la saisie dynamique, reportez-vous à la section Utilisation

de la saisie dynamique (page 236).

Voir aussi :

■ Utilisation de la saisie dynamique (page 236)

■ Présentation de la saisie de coordonnées (page 211)

Aide-mémoire

Commandes

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

Variables système

VPCOORDDISPLAY

Contrôle si les coordonnées actuelles du curseur du réticule s'affichent dans l'angle inférieur droit de la fenêtre active.

32 | Chapitre 4 Contrôle de l'interface de la zone de dessin

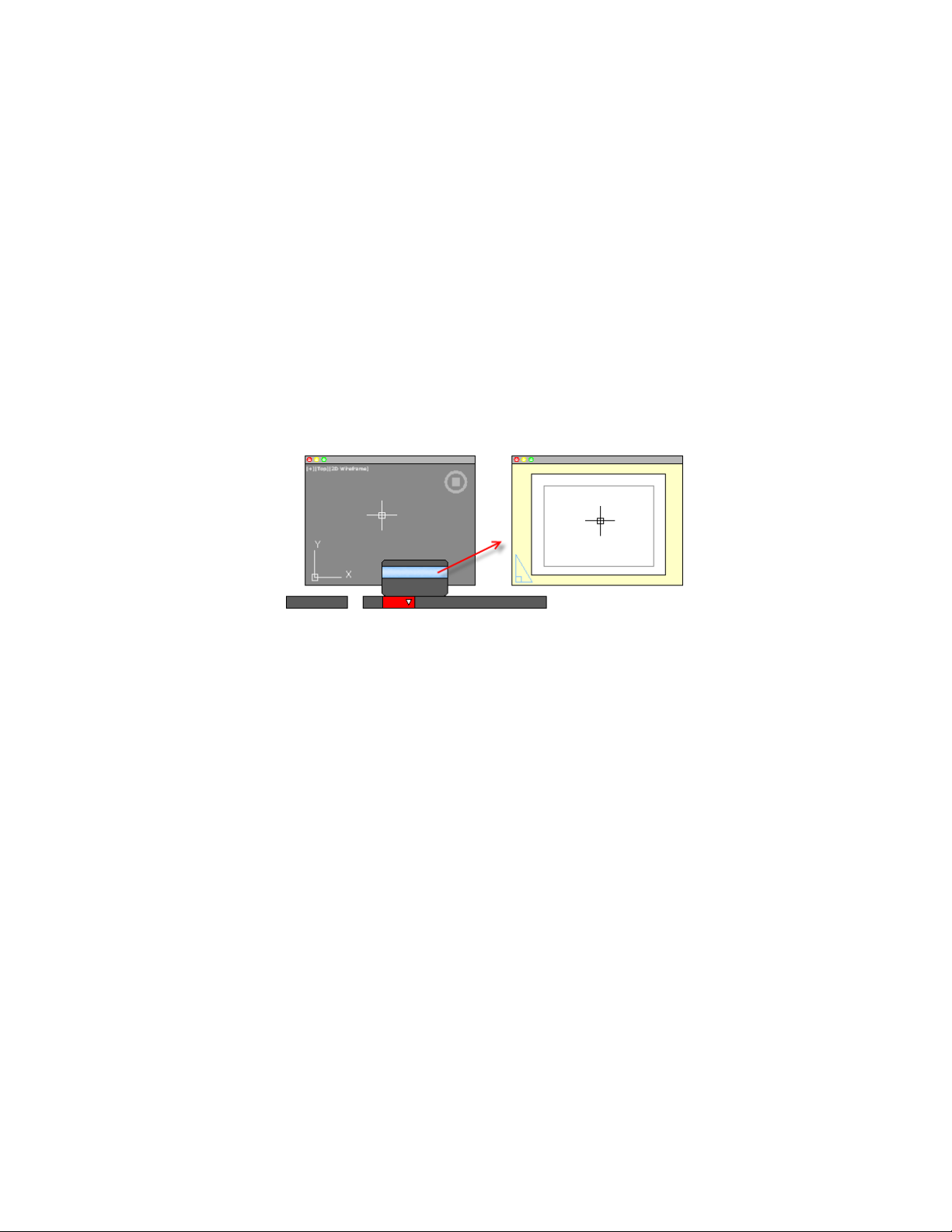

Espace objet et présentations

Il existe deux environnements, ou espaces, de travail : l'espace objet et les présentations de l'espace papier.

■ L'espace objet est utilisé pour créer des dessins 2D et des modèles 3D.

■ L'espace papier permet de créer des présentations pour le traçage.

Bien que l'espace objet permette le tracé, les présentations sont plus pratiques pour la mise à l'échelle des vues, la modification de l'emplacement des vues et le contrôle de la zone et des paramètres utilisés au cours du tracé.

Pour passer de l'espace objet à une présentation, et inversement, cliquez sur la liste déroulante située dans la partie gauche de la barre d'état.

Voir aussi :

■ Aide-mémoire des présentations (page 143)

Aide-mémoire

Commandes

ESPACEO

Dans une présentation, passe de l'espace papier à l'espace objet d'une fenêtre de présentation.

FMULT

Crée et gère les fenêtres de présentation.

ESPACEP

Dans une présentation, passe de l'espace objet dans une fenêtre à l'espace papier.

Espace objet et présentations | 33

Etat, calque, propriétés et contenu

Utilisez la barre d'état, la palette des calques, l'Inspecteur des propriétés et la palette de contenu pour changer les aides au dessin, modifier les calques dans le dessin courant et les propriétés du dessin courant ou des objets sélectionnés, et insérer des blocs issus de bibliothèques de contenu personnalisé.

Barre d'état

La barre d'état contient des boutons permettant d'activer et de désactiver différentes fonctionnalités.

Par exemple, vous pouvez facilement activer et désactiver l'affichage de la grille, l'accrochage à la grille, l'accrochage aux objets, la saisie dynamique et ainsi de suite. La barre d'état comprend également des commandes pour l'affichage des épaisseurs de ligne et de la transparence des objets. Plusieurs commandes sont associées à la fonctionnalité de mise à l'échelle des annotations.

L'une des principales commandes de la barre d'état, en surbrillance dans l'illustration ci-dessous, permet de passer de l'espace objet aux présentations de l'espace papier, et inversement.

Cliquez sur le triangle de visibilité à l'extrémité droite de la barre d'état pour afficher la deuxième ligne de commandes, qui incluent des paramètres et des opérations 3D.

Cmd-6 active/désactive la barre d'état.

Pour contrôler l'affichage des boutons sur la barre d'état

1 Cliquez avec le bouton droit sur une zone vide de la barre d'état.

2 Dans le menu de la barre d'état, cliquez sur Affichage, puis sur une icône

déroulante.

3 Cliquez sur un nom de bouton dans la liste déroulante pour choisir de

l'afficher ou le masquer.

Aide-mémoire

Variables système

STATUSBAR

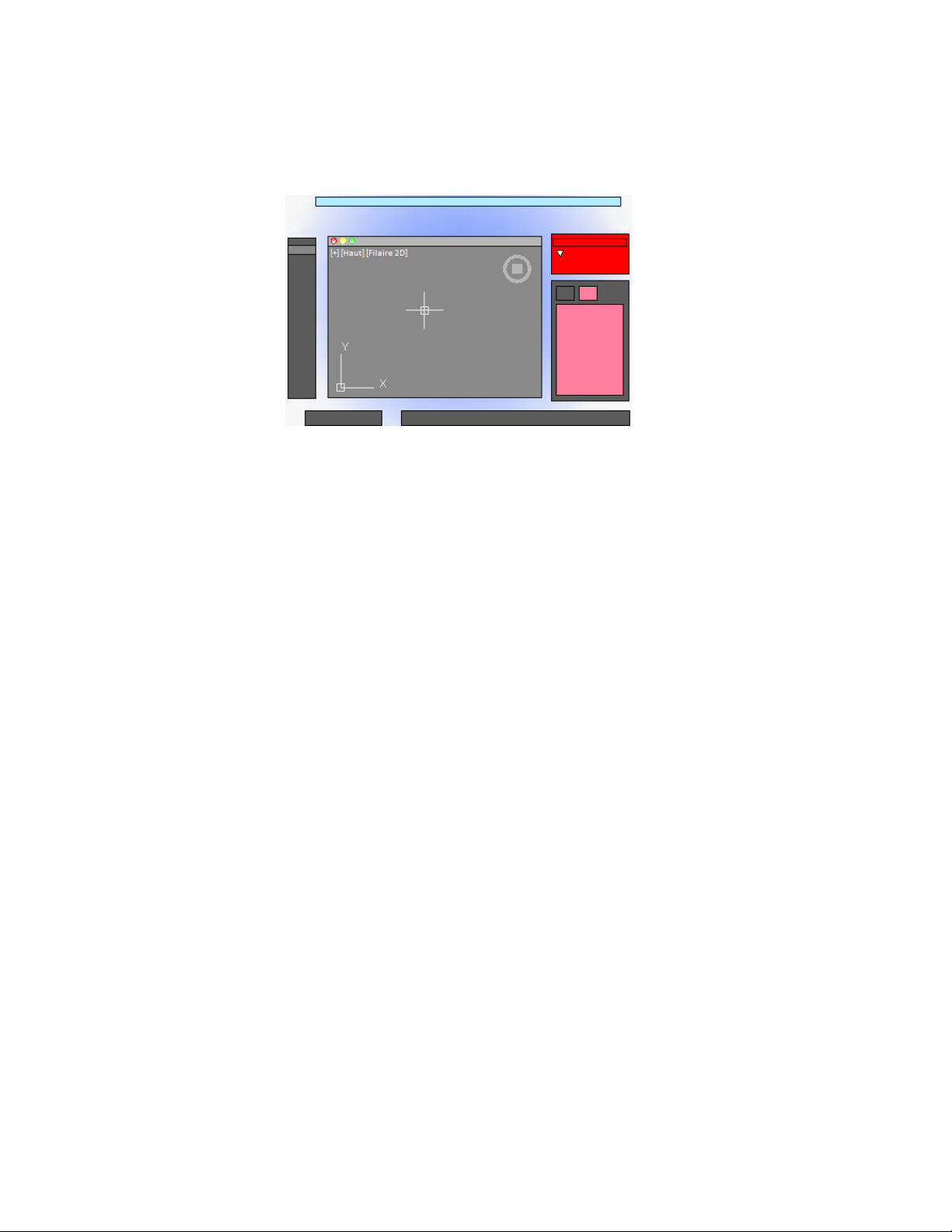

Palette des calques

La palette des calques propose deux méthodes d'affichage et de gestion des calques et de leurs propriétés.

Le triangle de visibilité dans la palette des calques développe et comprime la palette des calques pour afficher :

■ tous les calques et toutes les propriétés de calques dans une matrice

d'informations ;

■ le calque courant uniquement.

36 | Chapitre 5 Etat, calque, propriétés et contenu

Affichage de tous les calques et de toutes les propriétés de calque

Les calques et les propriétés de calques dans un dessin peuvent s'afficher sous la forme d'une matrice, similaire à une feuille de calcul. Chaque ligne contient un calque et chaque colonne représente une propriété de calque. Vous pouvez cliquer sur le bouton Paramètres d'affichage dans la partie inférieure de la palette des calques pour déterminer les propriétés du calque à afficher ou à masquer.

Lorsqu'elle n'est pas ancrée dans ce format, la palette des calques peut afficher toutes les informations de calque à la fois, au détriment toutefois d'une perte d'espace à l'écran. L'ancrage de la palette des calques permet de réduire l'espace qu'elle occupe, mais vous devrez peut-être faire défiler vers la gauche et vers la droite pour afficher toutes les propriétés.

Affichage du calque actif uniquement

Dans des conditions de travail normales, le format compressé qui affiche uniquement le nom du calque courant est adéquat et recommandé.

Vérification des propriétés de calque

La palette Inspecteur des propriétés peut être utilisée pour afficher toutes les propriétés du calque courant ou d'un calque sélectionné dans une liste verticale. Pour basculer de l'affichage des propriétés d'objet, cliquez sur le bouton Propriétés du calque dans la partie supérieure de l'Inspecteur des propriétés.

Cmd-4 active/désactive la palette des calques.

Voir aussi :

■ Utilisation des calques (page 173)

Palette des calques | 37

Pour créer un calque

1 Si nécessaire, cliquez sur le triangle de visibilité pour développer la palette

des calques.

2 Dans l'angle inférieur gauche de la palette, cliquez sur le bouton +.

3 Entrez le nom du nouveau calque dans la zone de texte mise en

surbrillance, puis appuyez sur la touche Entrée.

Pour modifier le calque courant

1 Dans la palette des calques, cliquez sur la liste déroulante des calques.

2 Cliquez sur le calque que vous souhaitez rendre courant.

Vous disposez de plusieurs méthodes. Dans la palette des calques développée, vous pouvez cliquer avec le bouton droit sur un calque pour afficher un menu contextuel ou cliquer deux fois sur le nom du calque.

Pour filtrer la liste des calques

1 Si nécessaire, cliquez sur le triangle de visibilité pour développer la palette

des calques.

2 Entrez un ou plusieurs caractères dans la zone de recherche, au bas de la

palette. Seuls les calques comportant les caractères que vous avez entrés s'affichent

dans la palette des calques. Les caractères génériques ne sont pas disponibles.

3 Il est conseillé de supprimer le texte dans la zone de recherche lorsque

vous avez terminé. Vous pouvez cliquer sur la loupe pour afficher et choisir une recherche

précédente dans la liste qui s'affiche.

Aide-mémoire

Commandes

CALQUE

Gère les calques et leurs propriétés.

38 | Chapitre 5 Etat, calque, propriétés et contenu

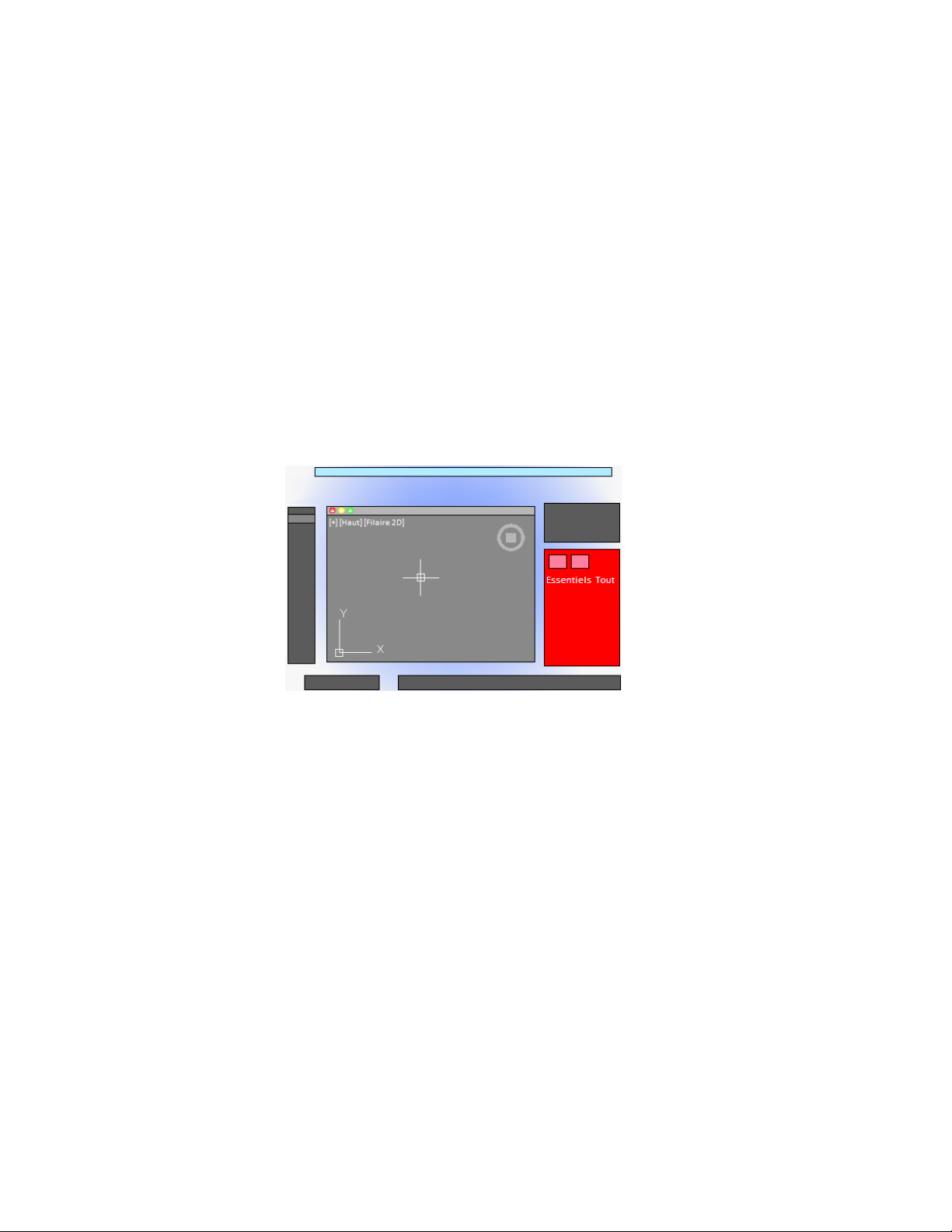

Inspecteur des propriétés

L'Inspecteur des propriétés permet d'afficher et de modifier les paramètres et les propriétés des objets et des calques.

Vous pouvez effectuer les opérations suivantes :

■ Spécifier les propriétés par défaut affectées à tous les nouveaux objets ;

■ Afficher et modifier les propriétés d'un ou de plusieurs objets sélectionnés ;

■ Spécifier les propriétés par défaut du calque courant.

Pour contrôler les informations qui s'affichent dans l'Inspecteur des propriétés, choisissez le bouton Objet/Courant ou le bouton Propriétés du calque dans le coin supérieur gauche de la palette.

Pour les propriétés d'objet, cliquez sur le bouton Tâche essentielle ou Tout pour déterminer le nombre de propriétés affichées.

Bouton Objet/Courant

Lorsque vous cliquez sur le bouton Objet/Courant, l'Inspecteur des propriétés permet d'effectuer l'une des trois opérations suivantes en fonction de votre sélection.

■ Lorsque aucun objet n'est sélectionné, il affiche les propriétés par défaut

à utiliser pour tous les nouveaux objets. Vous pouvez modifier ces paramètres par défaut en cliquant sur une propriété dans la palette et en spécifiant une valeur différente.

■ Lorsqu'un objet est sélectionné, il affiche les propriétés de cet objet

uniquement et vous pouvez modifier chacune d'elles.

Inspecteur des propriétés | 39

■ Lorsque plusieurs objets sont sélectionnés, vous pouvez afficher uniquement

les propriétés communes à tous les objets ou toutes les propriétés. Les propriétés que vous modifiez sont appliquées à tous les objets sélectionnés.

Bouton Propriétés du calque

L'Inspecteur des propriétés propose un moyen efficace d'afficher les propriétés et les paramètres associés au calque courant ou à un calque que vous sélectionnez dans la palette des calques.

Cmd-5 active/désactive l'Inspecteur des propriétés.

Voir aussi :

■ Présentation des propriétés des objets (page 169)

Aide-mémoire

Commandes

PROPRIETES

Contrôle les propriétés des objets existants.

Palette de contenu

La palette de contenu permet d'accéder à des bibliothèques de contenu et de les gérer.

Dans la palette de contenu vous pouvez :

■ Créer des bibliothèques de contenu personnalisées pour organiser les blocs

fréquemment utilisés ;

■ Ajouter et supprimer des blocs à partir de la bibliothèque des favoris ou

une bibliothèque personnalisée ;

■ Insérer des blocs à partir du dessin courant, de la bibliothèque des favoris

ou d'une bibliothèque personnalisée.

Bibliothèques de contenu

Les bibliothèques permettent d'organiser les blocs que vous insérez fréquemment dans un dessin. Par défaut, la palette de contenu est vide. Les bibliothèques personnalisées sont créées et gérées à l'aide de la boîte de dialogue

40 | Chapitre 5 Etat, calque, propriétés et contenu

Gérer les bibliothèques de contenu. Vous ajoutez du contenu à une bibliothèque en référençant un fichier DWG ou DXF enregistré, ou les blocs contenus dans un fichier DWG enregistré.

Une fois le contenu ajouté à une bibliothèque, vous pouvez :

■ Insérer un bloc dans un dessin (voir -INSERER) ;

■ Ajouter un bloc à la bibliothèque des favoris ;

■ Supprimer un bloc d'une bibliothèque ;

■ Rechercher un bloc dans une bibliothèque.

AVERTISSEMENT Si un dessin référencé par la bibliothèque des favoris ou une bibliothèque personnalisée est déplacé, la référence est conservée, mais le bloc associé ne peut pas être inséré dans un dessin.

Voir aussi :

■ Insertion de blocs (page 433)

Aide-mémoire

Commandes

CONTENU

Ouvre la palette Contenu.

FERMERCONTENU

Ferme la palette Contenu.

Variables système

CONTENTSTATE

Indique si la palette Contenu est ouverte ou fermée.

Palette de contenu | 41

Personnalisation de l'environnement de dessin

Vous pouvez changer la plupart des paramètres d'environnement des dessins et des fenêtres dans la boîte de dialogue Préférences de l'application. Par exemple, vous pouvez modifier la fréquence d'enregistrement automatique d'un dessin dans un fichier temporaire et vous pouvez lier le programme aux dossiers contenant les fichiers fréquemment utilisés.

Paramétrage des options d'interface

Vous pouvez ajuster l'interface de l'application et la zone de dessin selon vos habitudes de travail.

Configuration de la zone de dessin

Vous pouvez ajuster les palettes de couleur et les règles d'affichage utilisées dans les fenêtres d'application et de dessin, et contrôler le comportement des fonctions générales telles que la modification à l'aide des poignées.

La plupart de ces paramètres sont disponibles dans les menus contextuels et dans la boîte de dialogue Préférences de l'application.

Certains éléments de l'interface utilisateur, comme la présence et l'emplacement des éléments de menu et des palettes, peuvent être définis et enregistrés à l'aide de la boîte de dialogue Personnaliser.

Certains paramètres influent sur la manière dont vous travaillez dans la zone de dessin :

■ Schéma de couleurs (boîte de dialogue Préférences de l'application, onglet

Aspect et convivialité). Vous permet de spécifier un thème de couleurs sombre

ou clair pour l'ensemble de l'interface utilisateur. Les paramètres modifient l'arrière-plan de la fenêtre, la barre d'état, la barre de titre et les palettes.

■ Couleurs de l'arrière-plan (boîte de dialogue Préférences de l'application,

onglet Aspect et convivialité). Indiquez les couleurs d'arrière-plan utilisées dans la présentation Objet et les présentations nommées.

■ Icône du SCU et outil ViewCube (boîte de dialogue Préférences de

l'application, onglet Aspect et convivialité). Indiquez les options d'affichage de l'icône du SCU et de l'outil ViewCube dans l'espace objet.

■ Style, taille et couleur de l'icône du SCU (boîte de dialogue Icône du SCU).

Gérez l'apparence de l'icône du SCU dans l'espace objet et l'espace papier.

■ Nettoyer écran. Le bouton Nettoyer écran sur la barre d'état permet de

dimensionner la zone de dessin pour que seule la barre de menus soit visible. Appuyez sur Ctrl-0 pour rétablir la configuration précédente.

Info-bulles

Différentes info-bulles fournissent des informations contextuelles concernant les interactions avec les barres d'outils, les accrochages aux objets et les opérations de dessin.

Les info-bulles s'affichent pour les outils sur les jeux d'outils et autres palettes dans l'interface utilisateur. Placez le curseur sur le contrôle pour afficher l'info-bulle.

Voir aussi :

■ Personnalisation de l'interface utilisateur dans le Guide de personnalisation

Aide-mémoire

Commandes

CONFIG3D (-CONFIG3D)

Définit les options qui ont une incidence sur les performances de l'affichage 3D.

NETECRANACTIF

Efface l'écran de la barre de menus et toutes les palettes.

44 | Chapitre 6 Personnalisation de l'environnement de dessin

NETECRANINACTIF

Rétablit l'affichage à son état avant utilisation de NETECRANACTIF.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

RESVUE

Définit la résolution des objets dans la fenêtre courante.

Variables système

CLEANSCREENSTATE

Indique si l'état de nettoyage de l'écran est activé ou non.

CURSORSIZE

Définit la taille des réticules sous la forme d'un pourcentage des dimensions de l'écran.

DRAGMODE

Gère l'affichage des objets déplacés.

EXTNAMES

Définit les paramètres de nom des objets nommés (comme les types de ligne et les calques) stockés dans les tables de définition.

GRIPCOLOR

Gère la couleur des poignées désélectionnées.

GRIPHOT

Gère la couleur des poignées sélectionnées.

GRIPS

Gère l'affichage des poignées sur les objets sélectionnés.

HELPPREFIX

Définit le chemin de fichier pour le système d'aide.

INSUNITS

Spécifie une valeur d'unités de dessin pour la mise à l'échelle automatique des blocs, images ou Xréfs insérés ou associés à un dessin.

Configuration de la zone de dessin | 45

INSUNITSDEFSOURCE

Définit la valeur des unités de contenu sources lorsque INSUNIT est définie sur 0.

INSUNITSDEFTARGET

Définit la valeur des unités de dessin cibles lorsque INSUNITS est définie sur

INTELLIGENTUPDATE

Gère la vitesse d'actualisation des graphiques.

ISAVEBAK

Accélère les sauvegardes incrémentielles, en particulier pour les dessins de grande taille.

ISAVEPERCENT

Détermine la quantité d'espace non utilisé toléré dans un fichier de dessin.

LAYOUTREGENCTL

Indique comment la liste d'affichage est mise à jour dans l'onglet Objet et dans les onglets de présentation.

LOCALE

Affiche un code qui indique le paramètre régional courant.

LOCALROOTPREFIX

Enregistre le chemin d'accès complet au dossier racine où ont été installés les fichiers personnalisables locaux.

LOGFILEMODE

Indique si le contenu de l'historique des commandes est enregistré dans un fichier journal.

LOGFILENAME

Indique le chemin d'accès et le nom du fichier journal de l'historique des commandes pour le dessin courant.

LOGFILEPATH

Indique le chemin d'accès aux fichiers journaux de l'historique des commandes pour tous les dessins d'une session.

46 | Chapitre 6 Personnalisation de l'environnement de dessin

OSNAPCOORD

Contrôle si les coordonnées entrées sur la ligne de commande remplacent les accrochages aux objets actifs.

PAPERUPDATE

Gère l'affichage d'une boîte de dialogue d'avertissement quand vous essayez d'imprimer une présentation avec un format de papier différent de la valeur par défaut pour le fichier de configuration du traceur.

PICKADD

Détermine si les sélections suivantes remplacent le jeu de sélection courant ou s'y ajoutent.

PICKAUTO

Gère le fenêtrage automatique pour la sélection d'objets.

PICKBOX

Définit, en pixels, la hauteur de la cible de sélection d'objets.

PICKDRAG

Gère la méthode de dessin d'une fenêtre de sélection.

PICKFIRST

Détermine si vous sélectionnez les objets avant (sélection nom-verbe) ou après avoir émis une commande.

PICKSTYLE

Gère l'utilisation de la sélection de groupe et de la sélection de hachures associatives.

PSTYLEPOLICY

Contrôle le mode du style de tracé, dépendant des couleurs ou nommé, qui est utilisé lors de l'ouverture d'un dessin créé dans une version antérieure à AutoCAD 2000 ou lors de la création d'un dessin à partir d'un brouillon sans utiliser de gabarit de dessin.

QTEXTMODE

Contrôle l'affichage du texte.

RASTERPREVIEW

Détermine si les images d'aperçu BMP sont enregistrées avec le dessin.

Configuration de la zone de dessin | 47

SAVEFILE

Stocke le nom du fichier d'enregistrement automatique courant.

SAVEFILEPATH

Spécifie le chemin d'accès au répertoire pour tous les fichiers d'enregistrement automatiques de la session en cours.

SAVETIME

Définit l'intervalle d'enregistrement automatique, en minutes.

SPLINESEGS

Définit le nombre de segments de ligne à générer pour chaque polyligne spline ajustée créée par l'option Spline de la commande PEDIT.

TDUSRTIMER

Stocke le temporisateur de l'utilisateur.

TOOLTIPMERGE

Combine des info-bulles du dessin dans une seule info-bulle.

VISRETAIN

Gère les propriétés des calques dépendant des xréfs.

XLOADCTL

Active et désactive le chargement sur demande des xréfs et détermine si c'est une copie ou le dessin référencé qui s'ouvre.

Spécification du comportement des palettes

Vous pouvez ancrer, laisser flotter et afficher sous forme d'icône les palettes (jeux d'outils, barre d'état et gestionnaire des références).

Les paramètres permettant de définir ces options, et d'autres, sont souvent modifiés à partir d'un menu contextuel, disponible en cliquant avec le bouton droit de la souris sur la barre de titre de la palette.

■ Redimensionnement. Faites glisser un coin de la palette pour modifier sa

taille. Lorsque plusieurs palettes sont ancrées, le déplacement de l'une d'elles entraîne l'ajustement des autres.

■ Réduire en icônes. Vous pouvez réduire la taille d'affichage de toutes les

palettes (à l'exception de la ligne de commande et de la barre d'état) de manière à n'afficher qu'un jeu d'icônes le long du bord gauche ou droit de

48 | Chapitre 6 Personnalisation de l'environnement de dessin

l'écran. Cliquez sur une icône pour afficher temporairement la palette correspondante. (commande ACTICONPALETTE)

■ Afficher sous forme de palettes. Développez toutes les palettes réduites

sous forme d'icônes. Les palettes retrouvent leur taille et emplacement précédents. (commande DESACTICONPALETTE)

Vous pouvez masquer toutes les palettes en même temps en utilisant la commande MASQPALETTES et afficher à nouveau toutes les palettes masquées à l'aide de la commande AFFPALETTES.

REMARQUE Si une palette a été réaffichée manuellement et déplacée, elle n'est pas affectée par la commande AFFPALETTES

Pour modifier le positionnement des palettes, faites-les glisser sur l'écran. Vous pouvez contrôler l'emplacement d'ancrage de la palette en la faisant glisser vers le bord de l'écran et en la déposant lorsqu'une barre bleue s'affiche. Vous pouvez également faire glisser et déposer des palettes sur une palette qui est déjà ancrée.

Utilisez REINITBLOC pour restaurer l'emplacement par défaut de toutes les palettes.

Aide-mémoire

Commandes

MASQPALETTES

Masque toutes les palettes affichées, y compris la fenêtre de commande.

ACTICONPALETTE

Réduit toutes les palettes ouvertes, à l'exception de la ligne de commande et de la barre d'état, à une petite barre affichée sur le côté gauche ou droit de l'écran.

DESACTICONPALETTE

Restaure l'affichage de toutes les palettes réduites par PALETTEICONON.

REINITPALETTES

Rétablit les paramètres d'emplacement par défaut de toutes les palettes.

AFFPALETTES

Restaure l'affichage des palettes masquées.

Spécification du comportement des palettes | 49

Variables système

PALETTEICONSTATE

Indique si les palettes s'affichent sous forme d'icônes.

SHOWPALETTESTATE

Indique si les palettes étaient masquées par la commande MASQPALETTES ou restaurées par la commande AFFPALETTES.

Personnalisation du démarrage

Vous pouvez utiliser les options de ligne de commande pour gérer le mode de démarrage du programme à partir de la fenêtre Terminal ou d'un script shell.

Vous pouvez utiliser les options de ligne de commande pour spécifier plusieurs options au démarrage du programme. Par exemple, vous pouvez exécuter un script ou démarrer avec un gabarit de dessin spécifié.

Les options de ligne de commande constituent des paramètres qui vous permettent de créer des scripts shell personnalisés définissant le mode de démarrage d'AutoCAD for Mac. Les options acceptées figurent dans le tableau suivant.

Désigne un script à exécuter après avoir démarré le programme (b représente Batch process [Traiter en différé]). Les scripts peuvent être utilisés pour configurer des paramètres de dessin dans un nouveau fichier de dessin. Un type de fichier SCR est attendu.

Démarre le programme sans afficher au préalable l'écran de logo.

-nologo

Nom de script-b

Pas d'écran du logo d'AutoCAD for Mac

La syntaxe des options de ligne de commande est la suivante :

"nom de chemin/AutoCAD" ["nomdessin"] [-option "nom"]

Lorsque vous utilisez une option de la ligne de commande, faites suivre l'option d'un espace, puis du nom d'un fichier, d'un chemin ou d'une vue entre guillemets. Par exemple, l'entrée suivante démarre le programme à partir d'un dossier nommé AutoCAD 2011 for Mac avec le gabarit de dessin arch1.dwt, restaure une vue nommée PLAN1 et exécute un fichier script startup.scr.

50 | Chapitre 6 Personnalisation de l'environnement de dessin

“/Applications/Autodesk/AutoCAD 2011 for Mac/AutoCAD.app/Contents/MacOS/AutoCAD for Mac” -t “/templates/arch1”

-b “startup”

Personnalisation du démarrage | 51

Démarrage et enregistrement des dessins

Nouveau dessin

Pour créer vos dessins, vous utilisez un fichier gabarit de dessin par défaut ou un fichier gabarit de dessin que vous créez vous-même. Les fichiers gabarit de dessin par défaut stockent des paramètres, styles et autres données.

Présentation de la création d'un dessin

Avant de commencer à dessiner, vous devez choisir le système d'unités de dessin que vous utiliserez dans le dessin, puis le fichier gabarit de dessin approprié pour ces unités de dessin.

Choix des unités de dessin

Une unité de dessin est égale à un pouce, un millimètre ou tout autre système de mesure. Pour plus d'informations sur les unités de dessin, reportez-vous à la rubrique Détermination des unités de mesure (page 56).

Choix d'un fichier gabarit de dessin

Lorsque vous commencez un nouveau dessin, AutoCAD for Mac accède à un fichier gabarit de dessin qui détermine de nombreux paramètres par défaut, tels que la précision d'unité, les styles de cote, les noms de calques, un cartouche et d'autres paramètres. La plupart de ces paramètres dépendent de l'unité de mesure (pouces, pieds, millimètres, centimètres, etc.) du dessin avec lequel le fichier gabarit doit être utilisé.

Personnalisation d'un fichier gabarit de dessin

La personnalisation du fichier gabarit de dessin évite de perdre du temps à modifier des paramètres et garantit la normalisation des paramètres.

Vous pouvez créer plusieurs fichiers gabarit de dessin pour différents projets et en choisir un en cliquant sur le bouton Nouveau.

Aide-mémoire

Commandes

NOUVEAU

Crée un dessin.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

SAUVENOM

Enregistre le dessin courant sous un autre nom de fichier.

Variables système

MEASUREMENT

Détermine si le dessin courant utilise des fichiers de type de ligne et des motifs de hachure métrique ou anglo-saxons.

Spécification des unités et des formats d'unités

Avant de commencer le dessin, vous décidez des unités que vous allez utiliser ainsi que le format, la précision et d'autres conventions employées pour exprimer les coordonnées et les distances.

Détermination des unités de mesure

Selon ce que vous souhaitez dessiner, vous devez décider, avant de commencer, ce que représente une unité de dessin. Vous pouvez convertir un dessin dans différents systèmes de mesure en le mettant à l'échelle.

Tout objet créé est mesuré en unités de dessin. Selon ce que vous souhaitez dessiner, vous devez décider, avant de commencer, ce que représente une unité de dessin. Vous créez ensuite le dessin à la taille réelle suivant cette convention.

Par exemple, les objets de l'illustration peuvent représenter deux bâtiments de 125 pieds de long chacun ou une partie d'une pièce mécanique mesurée en millimètres.

56 | Chapitre 7 Nouveau dessin

Conversion des unités de dessin

Si vous commencez un dessin dans un système de mesure (anglo-saxon ou métrique) et que vous souhaitez ensuite passer à l'autre système, utilisez la commande ECHELLE pour mettre à l'échelle la géométrie objet en fonction du facteur de conversion approprié pour obtenir des cotes et des distances correctes.

Par exemple, pour convertir en centimètres un dessin créé en pouces, vous devez mettre à l'échelle la géométrie objet en utilisant un facteur de 2.54. Pour passer des centimètres aux pouces, le facteur d'échelle est de 1/2.54, soit environ 0.3937.

Voir aussi :

■ Définition de l'échelle des cotes (page 844)

Aide-mémoire

Commandes

UNITES

Gère les formats et la précision d'affichage des coordonnées et des angles.

ECHELLE

Agrandit ou réduit des objets sélectionnés en conservant leurs proportions après la mise à l'échelle.

Variables système

LUNITS

Définit des unités linéaires.

LUPREC

Définit la précision d'affichage des unités et des coordonnées linéaires.

Détermination des unités de mesure | 57

MEASUREINIT

Détermine si un dessin commencé avec un brouillon utilise par défaut des unités anglo-saxonnes ou des unités métriques.

MEASUREMENT

Détermine si le dessin courant utilise des fichiers de type de ligne et des motifs de hachure métrique ou anglo-saxons.

UNITMODE

Gère le format d'affichage des unités.

Définition des conventions de format d'unité

Vous pouvez définir le format et le nombre de décimales à utiliser lorsque vous entrez et affichez des unités linéaires et angulaires.

Définition des unités linéaires

Vous avez le choix entre plusieurs conventions courantes pour représenter le format et la précision des distances linéaires et des coordonnées affichées dans la palette Inspecteur des propriétés, la fonction de saisie dynamique, la barre d'état et autres emplacements.

Par exemple, voici trois variantes de saisie dynamique.

Définition des unités angulaires

Vous pouvez indiquer que les valeurs positives des angles sont mesurées dans le sens horaire ou dans le sens trigonométrique et la direction de l'angle 0 (en général, est ou nord). Vous pouvez définir des angles en grades, en radians ou en unités géodésiques ou encore, en degrés, minutes et secondes.

Si, pour indiquer des coordonnées polaires, vous utilisez des unités géodésiques, vous devez indiquer la position des angles par rapport aux points cardinaux (nord, sud, est, ouest). Par exemple, pour entrer les coordonnées relatives d'une

58 | Chapitre 7 Nouveau dessin

ligne de propriété de 72 pieds et 8 pouces de long et de 45 degrés nord, 20 minutes et 6 secondes est de relèvement, entrez @72'8"<n45d20'6"e.

Fonctionnement de l'arrondissement et de la précision

Lorsque vous spécifiez les unités de précision d'affichage, les valeurs de coordonnées et de distance sont arrondies (sans chiffre après la virgule). Toutefois, la précision interne des coordonnées et des distances est toujours maintenue quelle que soit la précision d'affichage.

Vous définissez, par exemple, la précision d'affichage des unités du format décimal sur 1 (ou 0.0), l'affichage des coordonnées est arrondi à un chiffre après la virgule. Ainsi, les coordonnées 0.000,1.375 s'affichent sous la forme

0.0,1.4, mais la précision interne est conservée.

Aide-mémoire

Commandes

UNITES

Gère les formats et la précision d'affichage des coordonnées et des angles.

Variables système

ANGBASE

Donne à l'angle de base la valeur 0 par rapport au SCU courant.

ANGDIR

Définit la direction des angles positifs.

AUNITS

Définit les unités des angles.

AUPREC

Définit la précision d'affichage des unités angulaires et des coordonnées.

LUNITS

Définit des unités linéaires.

LUPREC

Définit la précision d'affichage des unités et des coordonnées linéaires.

Définition des conventions de format d'unité | 59

MEASUREINIT

Détermine si un dessin commencé avec un brouillon utilise par défaut des unités anglo-saxonnes ou des unités métriques.

MEASUREMENT

Détermine si le dessin courant utilise des fichiers de type de ligne et des motifs de hachure métrique ou anglo-saxons.

UNITMODE

Gère le format d'affichage des unités.

Utilisation d'un fichier gabarit de dessin

Un fichier gabarit de dessin offre la cohérence dans les dessins que vous allez créer en conservant vos paramètres et styles standard.

Sélection d'un fichier gabarit de dessin

Un jeu de fichiers gabarit de dessin est installé avec AutoCAD for Mac. La plupart de ces fichiers sont fournis en mesures anglo-saxonnes ou métriques, et d'autres sont optimisés pour la modélisation 3D. Tous les fichiers gabarit sont dotés de l'extension de fichier .dwt.

Ces gabarits de dessin permettent de démarrer rapidement la création de dessins. En revanche, il convient de créer des gabarits de dessin spécifiques à votre entreprise et au type de dessins que vous créez.

Création d'un fichier gabarit de dessin

Lorsque vous devez créer plusieurs dessins utilisant les mêmes conventions et paramètres par défaut, gagnez du temps en créant ou en personnalisant un fichier gabarit de dessin plutôt que de définir ces paramètres et conventions chaque fois que vous commencez un dessin. Voici les conventions et paramètres les plus couramment utilisés dans les fichiers gabarit :

■ Format d'unité et précision (page 56)

■ Cartouches et bordures (page 433)

■ Noms de calque (page 175)

■ Accrochage et espacement de la grille (page 247)

■ Styles de texte (page 779)

60 | Chapitre 7 Nouveau dessin

■ Styles de cote (page 815)

■ Styles de ligne de repère multiple (page 768)

■ Types de ligne (page 189)

■ Epaisseurs de ligne (page 196)

■ Présentations (page 145)

■ Mises en page (page 894)

Par défaut, les fichiers gabarit de dessin sont stockés dans le dossier template d'où ils sont facilement accessibles. Vous pouvez utiliser la boîte de dialogue Préférences de l'application pour définir une valeur par défaut pour le dossier de gabarit et le fichier gabarit de dessin.

Aide-mémoire

Commandes

NOUVEAU

Crée un dessin.

OUVRIR

Ouvre un fichier dessin existant.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

SAUVENOM

Enregistre le dessin courant sous un autre nom de fichier.

Variables système

MEASUREMENT

Détermine si le dessin courant utilise des fichiers de type de ligne et des motifs de hachure métrique ou anglo-saxons.

Ajout d'informations d'identification à des dessins

Vous pouvez suivre plus facilement vos dessins si vous leur ajoutez des mots-clés ou d'autres informations.

Ajout d'informations d'identification à des dessins | 61

Utilisation du Finder

Le Finder peut servir à rechercher des fichiers de dessin. Par exemple, vous pouvez rechercher les fichiers créés à une certaine date ou les fichiers que vous avez modifiés hier.

Affichage des propriétés dans les champs

Vous pouvez attribuer l'une des propriétés de dessin au champ d'un objet texte. Pour plus d'informations sur les champs, reportez-vous à la section

Utilisation de champs dans le texte (page 773).

Aide-mémoire

Variables système

CDATE

Stocke la date et l'heure courantes au format décimal.

DATE

Stocke la date et l'heure courantes au format date julienne modifiée.

TDCREATE

Stocke la date et l'heure locale de création du dessin.

TDINDWG

Stocke la durée totale de modification, c'est-à-dire la durée totale écoulée entre deux enregistrements du dessin courant.

TDUCREATE

Stocke la date et l'heure universelle de création du dessin.

TDUPDATE

Stocke la date et l'heure locale de la dernière mise à jour ou du dernier enregistrement.

TDUUPDATE

Stocke la date et l'heure universelle de la dernière mise à jour ou du dernier enregistrement.

62 | Chapitre 7 Nouveau dessin

Ouverture ou enregistrement d'un dessin

Vous pouvez utiliser plusieurs méthodes pour rechercher et ouvrir des dessins, même s'ils sont endommagés. Vous pouvez enregistrer et sauvegarder les dessins automatiquement.

Ouverture d'un dessin

Vous pouvez ouvrir les dessins comme n'importe quelle autre application. En outre, vous avez le choix entre plusieurs autres méthodes.

Pour ouvrir un dessin, vous pouvez

■ Utiliser la commande Ouvrir du menu Fichier pour afficher la boîte de

dialogue Sélectionner un fichier. Si la variable système FILEDIA est définie sur 0, la version en ligne de commande s'affiche au lieu d'une boîte de dialogue de navigation.

■ Cliquer deux fois sur un dessin dans le Finder pour lancer AutoCAD for Mac

et ouvrir le dessin. Si le programme est déjà en cours d'exécution, le dessin s'ouvre dans la session active.

■ Faire glisser un dessin du Finder sur l'icône AutoCAD for Mac dans le Dock.

Si vous déposez un dessin en dehors de la zone de dessin, sur la ligne de commande ou dans l'espace vide en regard des barres d'outils, par exemple, il s'ouvre. En revanche, si vous déposez un unique dessin dans la zone de dessin d'un dessin ouvert, le nouveau dessin ne s'ouvre pas mais est inséré comme référence de bloc.

Utilisation de dessins en cours de chargement

Vous pouvez travailler sur des dessins avant qu'ils soient complètement ouverts. Cela est utile lorsque vous travaillez sur de grands dessins et que vous voulez commencer à travailler immédiatement. Pour bénéficier de cette fonctionnalité, trois conditions sont requises.

■ Le dessin doit être enregistré dans l'espace papier.

■ La variable système INDEXCTL doit être définie sur une valeur autre que

zéro.

Lorsque ces conditions sont réunies, vous pouvez créer ou modifier des objets visibles, faire un panoramique ou un zoom sur le dessin, désactiver ou geler des calques et effectuer des opérations qui ne nécessitent pas l'affichage d'objets non visibles lors du dernier enregistrement du dessin.

REMARQUE La fonctionnalité Vue rapide ne sera pas complètement fonctionnelle au cours du chargement du dessin sous ces conditions.

Résolution des références manquantes

A l'ouverture d'un dessin, une notification (boîte de dialogue de tâche et de messages) s'affiche s'il est impossible de localiser une référence. Dans la boîte de dialogue Références - Fichiers de référence non résolus, cliquez sur Mettre à jour l'emplacement des fichiers de référence pour ouvrir la palette Gestionnaire des références et modifier les références externes manquantes.

Le tableau ci-dessous décrit certaines des références qui peuvent manquer et le mode de gestion pour chacune d'elles.

DescriptionTypes de références

manquantes

Références externes

Les références externes manquantes surviennent lorsque AutoCAD for Mac est incapable de résoudre le dernier emplacement connu d'une xréf, d'une image raster ou d'un calque sous-jacent. Pour résoudre une référence externe manquante, localisez le fichier et mettez à jour son emplacement en utilisant la palette Gestionnaire des références. Pour plus d'informations sur la résolution des fichiers référencés manquants, voir la section

■ Résolution des références externes manquantes

(page 947)

64 | Chapitre 8 Ouverture ou enregistrement d'un dessin

manquantes

DescriptionTypes de références

■ Association de fichiers d'image raster (page 958)

Formes

Les fichiers de forme manquants sont souvent le fruit de l'utilisation de formes personnalisées dans un type de ligne. Accédez au fichier de type de ligne manquant ou placez le fichier formes dans le dossier contenant le dessin ou un des chemins de support définis dans la boîte de dialogue Options. Pour plus d'informations sur les fichiers de formes personnalisés, voir la section Formes dans les types de ligne personnalisés dans le Guide de personnalisation.

Utilisation de grands objets

AutoCAD 2010 prend en charge des objets de plus grandes dimensions que les versions précédentes. Il est donc possible de créer des modèles plus grands et plus complexes. Toutefois, l'augmentation de la taille des objets risque d'occasionner des problèmes de compatibilité avec les formats de fichiers de dessins hérités (AutoCAD 2011 for Mac 2007 et versions antérieures).

Lorsque vous travaillez sur des dessins que vous devrez peut-être partager avec des personnes utilisant AutoCAD 2009 ou une version antérieure, il est conseillé de définir la variable système LARGEOBJECTSUPPORT sur 0. Si vous définissez la valeur de LARGEOBJECTSUPPORT sur 0, vous êtes alerté lorsqu'un dessin contient de grands objets qui ne peuvent pas être ouverts par une version du programme antérieure à AutoCAD 2010.

Récupération de fichiers dessin endommagés

Il peut arriver qu'un fichier dessin soit endommagé. Cela peut être dû à des problèmes matériels ou à une erreur de transmission. Il peut cependant être possible de récupérer un fichier endommagé. Voir Réparation, restauration

ou récupération de fichiers dessin (page 79)

Modification du dossier de dessin par défaut

Chaque fois que vous démarrez AutoCAD for Mac, le dossier Documents est le chemin par défaut dans toutes les boîtes de dialogue standard de sélection de fichiers.

Ouverture d'un dessin | 65

Vous pouvez également démarrer AutoCAD for Mac dans le dossier courant à partir de la fenêtre Terminal. Définissez REMEMBERFOLDERS sur 0 et démarrez AutoCAD for Mac à partir du dossier courant.

Voir aussi :

■ Ouverture et enregistrement de fichiers dessin sur Internet (page 996)

Aide-mémoire

FERMER

Ferme le dessin courant.

FERMERTOUT

Ferme tous les dessins ouverts.

OUVRIR

Ouvre un fichier dessin existant.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

QUIDONC

Affiche les informations de propriété pour les fichiers dessin ouverts.

DWGCHECK

Vérifie les dessins pour détecter les éventuels problèmes d'ouverture.

FILEDIA

Supprime l'affichage des boîtes de dialogue d'accès aux fichiers.

INDEXCTL

Détermine si les index de calque et d'espace sont créés et enregistrés dans des fichiers de dessin.

LARGEOBJECTSUPPORT

Contrôle la prise en charge de la limite de taille d'objets volumineux lors de l'ouverture et l'enregistrement des dessins.

REMEMBERFOLDERS

Gère le chemin par défaut affiché dans les boîtes de dialogue standard de sélection de fichiers.

66 | Chapitre 8 Ouverture ou enregistrement d'un dessin

ROAMABLEROOTPREFIX

Enregistre le chemin d'accès complet au dossier racine où sont installés les fichiers personnalisables errants.

Utilisation de plusieurs dessins ouverts

Vous pouvez afficher un aperçu des dessins ouverts et des présentations dans un dessin, passer d'un dessin ou d'une présentation à l'autre et transférer des informations entre les dessins ouverts.

Aperçu des dessins ouverts et des présentations

La Vue rapide vous permet d'afficher les dessins ouverts et les présentations qu'ils contiennent et de passer de l'un à l'autre.

Le bouton d'affichage des dessins et des présentations de la barre d'état permet d'effectuer les opérations suivantes :

■ Dessins ouverts.Tous les dessins ouverts sont affichés sur le côté gauche

de la boîte de dialogue Vue rapide. Cliquez deux fois sur une miniature de dessin pour ouvrir le fichier correspondant ou cliquez avec le bouton droit sur une miniature de dessin pour afficher la liste des options disponibles. Pour plus d'informations, reportez-vous à la section Passage d'un dessin

ouvert à un autre (page 68)

■ Présentations dans un dessin ouvert. Affiche la présentation Objet et les

présentations nommées contenues dans le dessin courant ou le dessin sélectionné lorsque plusieurs dessins sont ouverts. Cliquez deux fois sur une miniature de présentation pour ouvrir le fichier correspondant ou cliquez avec le bouton droit sur une miniature de présentation pour afficher la liste des options disponibles. Pour plus d'informations, reportez-vous à la section Passage d'une présentation à une autre dans le dessin courant (page 69)

Aide-mémoire

VUERAPIDE

Affiche une liste de tous les dessins ouverts et les présentations contenues dans le dessin courant ou le dessin sélectionné lorsque plusieurs dessins sont ouverts.

Utilisation de plusieurs dessins ouverts | 67

STATUSBAR

Contrôle l'affichage de la barre d'état.

Passage d'un dessin ouvert à un autre

Passez d'un dessin ouvert à un autre.

Vous pouvez utiliser une des méthodes suivantes pour passer d'un dessin ouvert à un autre :

■ Dans la barre de menus, cliquez sur le menu Fenêtre et choisissez un dessin

en bas du menu.

■ Dans le Dock Mac OS, cliquez avec le bouton droit sur l'icône AutoCAD

for Mac et choisissez un dessin en haut du menu.

■ Dans la partie droite du Dock Mac OS, cliquez sur la miniature représentant

le dessin ouvert.

■ Dans la barre d'état, cliquez sur le bouton Dessins et présentations. Dans

la boîte de dialogue Vue rapide, cliquez sur la miniature de dessin située sur le côté gauche.

■ Dans la barre de menus, cliquez sur le menu contextuel Dessins et

présentations, et choisissez un dessin en haut du menu.

Aide-mémoire

VUERAPIDE

Affiche une liste de tous les dessins ouverts et les présentations contenues dans le dessin courant ou le dessin sélectionné lorsque plusieurs dessins sont ouverts.

METTREAJOURMINIATURES

Met à jour manuellement les aperçus miniatures des vues nommées, les dessins et les présentations.

UPDATETHUMBNAIL

Gère la mise à jour des aperçus miniatures pour les vues et les présentations.

68 | Chapitre 8 Ouverture ou enregistrement d'un dessin

Passage d'une présentation à une autre dans le dessin courant

Vous pouvez basculer entre l'espace objet et les présentations dans le dessin courant.

Vous pouvez utiliser une des méthodes suivantes pour passer d'une présentation à l'autre dans le dessin courant :

■ Dans la barre d'état, cliquez sur le bouton Dessins et présentations. Dans

la boîte de dialogue Vue rapide, cliquez sur la miniature de présentation située sur le côté droit.

■ Dans la barre de menus, cliquez sur le menu contextuel Dessins et

présentations, et choisissez une présentation au milieu du menu.

■ Sur la ligne de commande, entrez ctab, puis appuyez sur Entrée. Lorsque

vous êtes invité à entrer une nouvelle valeur, tapez model ou le nom d'une présentation dans le dessin et appuyez sur Entrée.

Aide-mémoire

PRESENTATION

Crée et modifie des présentations du dessin.

VUERAPIDE

Affiche une liste de tous les dessins ouverts et les présentations contenues dans le dessin courant ou le dessin sélectionné lorsque plusieurs dessins sont ouverts.

METTREAJOURMINIATURES

Met à jour manuellement les aperçus miniatures des vues nommées, les dessins et les présentations.

CTAB

Renvoie le nom de la présentation courante dans le dessin.

UPDATETHUMBNAIL

Gère la mise à jour des aperçus miniatures pour les vues et les présentations.

Passage d'une présentation à une autre dans le dessin courant | 69

Transfert d'informations entre des dessins ouverts

Vous pouvez facilement transférer des informations entre les dessins ouverts dans une seule session.

Lorsque vous ouvrez plusieurs dessin dans une seule session, vous pouvez :

■ Faire référence à d'autres dessins

■ Copier et coller des éléments d'un dessin à un autre

■ Utiliser les accrochages aux objets et la commande Copier avec le point

de base (COPIERBASE) pour garantir un positionnement exact.

Aide-mémoire

COPIERBASE

Copie les objets sélectionnés dans le Presse-papiers en les associant à un point de base spécifié.

Enregistrement d'un dessin

Vous pouvez enregistrer des fichiers dessin en vue d'une utilisation ultérieure exactement comme dans les autres applications. Vous pouvez aussi paramétrer l'enregistrement automatique et la création de fichiers de sauvegarde et enregistrer uniquement les objets sélectionnés.

Lorsque vous utilisez un dessin, n'oubliez pas d'enregistrer fréquemment votre travail. Vous éviterez ainsi de perdre des données en cas de panne du système, de coupure de courant ou autre problème imprévu. Vous pouvez également créer une copie d'un dessin en l'enregistrant sous un autre nom, si vous souhaitez en créer une autre version sans modifier l'original.

L'extension des fichiers de dessin est .dwg et, à moins que vous changiez le format de fichier par défaut d'enregistrement des dessins, ils sont enregistrés dans le dernier format de fichier dessin. Ce format est optimisé pour la compression des fichiers et pour une utilisation en réseau.

Le nom d'un fichier DWG (chemin inclus) ne doit pas comporter plus de 256 caractères.

REMARQUE Si la variable système FILEDIA est définie sur 0, la version de ligne de commande s'affiche au lieu d'une boîte de dialogue de navigation.

70 | Chapitre 8 Ouverture ou enregistrement d'un dessin

Enregistrement d'une partie d'un fichier dessin

Pour créer un nouveau fichier dessin à partir d'une partie d'un dessin existant, utilisez la commande WBLOC. Cette commande vous permet de sélectionner des objets ou de spécifier une définition de bloc dans votre dessin courant et de les enregistrer dans un nouveau fichier dessin. Vous pouvez également enregistrer une description avec le nouveau dessin.

Enregistrement dans un fichier dessin de type différent

Vous pouvez enregistrer un dessin dans une version antérieure du format de dessin (DWG) ou du format d'échange de dessins (DXF), ou en tant que fichier gabarit de dessin. Sélectionnez le format la boîte de dialogue Enregistrer le dessin sous.

Enregistrer avec fidélité visuelle pour les objets annotatifs

Lorsque vous travaillez avec des objets annotatifs, cette option vous permet de préserver la fidélité visuelle de ces objets lorsqu'ils sont affichés dans AutoCAD 2007 et versions antérieures. La fidélité visuelle est contrôlée par la variable système SAVEFIDELITY.

Si vous travaillez principalement dans l'espace objet, il est recommandé de la désactiver (définissez SAVEFIDELITY sur 0). Cependant, si vous avez besoin d'échanger des dessins avec d'autres utilisateurs et si la fidélité visuelle doit être préservée, vous devez alors l'activer (définissez SAVEFIDELITY sur 1).

REMARQUE La variable système SAVEFIDELITY n'a aucune incidence sur l'enregistrement d'un dessin au format de dessin d'AutoCAD 2010 ou au format de fichier DXF.

Les objets annotatifs peuvent avoir plusieurs représentations d'échelle. Lorsque la fidélité visuelle est activée, les objets annotatifs sont décomposés et les représentations d'échelle (dans un bloc anonyme) sont enregistrées dans des calques distincts. Le nom qui est attribué aux représentations d'échelle est basé sur le nom du calque d'origine auquel est ajouté un numéro. Si vous décomposez le bloc dans AutoCAD 2007 ou versions antérieures, puis ouvrez le dessin dans AutoCAD 2008 ou versions ultérieures, chaque représentation d'échelle devient un objet annotatif distinct, chacun doté d'une échelle d'annotation. Si vous travaillez dans AutoCAD 2007 et versions antérieures, il est déconseillé de modifier ou de créer des objets sur ces calques lorsque vous travaillez sur un dessin créé dans AutoCAD 2008 et versions ultérieures.

Lorsque cette option n'est pas sélectionnée, une seule représentation de l'espace objet s'affiche dans la présentation Objet. D'autres objets d'annotation peuvent s'afficher dans la présentation Objet, selon le paramètre ANNOALLVISIBLE.

Enregistrement d'un dessin | 71

Par ailleurs, d'autres objets peuvent s'afficher dans les fenêtres de l'espace papier à des tailles autres que dans AutoCAD 2008 et versions ultérieures.

Réduction du temps nécessaire pour enregistrer un fichier de dessin

Vous pouvez réduire le temps nécessaire pour enregistrer un fichier de dessin en choisissant des enregistrements incrémentiels plutôt que des enregistrements complets. Un enregistrement incrémentiel met à jour uniquement les portions modifiées du fichier de dessin enregistré.

Si vous utilisez des enregistrements incrémentiels, les fichiers de dessin vont occuper inutilement un certain pourcentage d'espace. Ce pourcentage augmente après chaque enregistrement incrémentiel jusqu'à un maximum spécifié ; une fois ce maximum atteint, c'est un enregistrement complet qui est exécuté. Vous pouvez déterminer le pourcentage de l'enregistrement incrémentiel dans l'onglet Ouvrir et enregistrer de la boîte de dialogue Options ou en définissant la valeur de la variable système ISAVEPERCENT. Si vous définissez la valeur d'ISAVEPERCENT sur 0, tous les enregistrements seront des enregistrements complets.

Pour réduire la taille des fichiers de dessin, il est conseillé d'effectuer un enregistrement complet (avec la valeur ISAVEPERCENT définie sur 0) avant de transmettre ou d'archiver un dessin.

Travailler sur un projet d'envergure internationale

Si vous partagez les fichiers de dessin avec des entreprises situées à l'étranger, les noms de fichier peuvent contenir des caractères qui ne sont pas disponibles dans d'autres langues.

Si un fichier dessin est créé dans une version linguistique différente du système d'exploitation, voici ce qui va se passer :

■ Si la prise en charge de la langue est installée, les caractères du nom de

fichier sont visibles dans le Finder.

■ Si la prise en charge de la langue n'est pas installée, les caractères du nom

de fichier s'affichent sous forme de cases dans le Finder.

Dans l'un ou l'autre cas, vous serez en mesure d'ouvrir le fichier dessin avec AutoCAD 2007, car ce produit est compatible avec Unicode.

72 | Chapitre 8 Ouverture ou enregistrement d'un dessin

REMARQUE Si vous partagez des fichiers de dessin avec des sociétés utilisant des versions antérieures du produit, vous pouvez éviter les problèmes de noms de fichier pour les langues asiatiques et celles utilisant des caractères accentués. Pour ce faire, n'utilisez pas de valeurs ASCII élevées, ni des valeurs hexadécimales de 80 et plus, lors de la création d'un nom de fichier.

Maintien de la compatibilité avec les limites des grands objets

Les dessins enregistrés sous un format de fichier hérité (AutoCAD 2007 ou antérieure) ne prennent pas en charge des objets de plus de 256Mo. Avec le format de fichier dessin AutoCAD 2010, ces limites ont été éliminées, pour que vous puissiez enregistrer des objets plus grands.

Lorsque vous enregistrez un dessin dans un format de fichier hérité (AutoCAD 2007 ou antérieur), il ne peut pas contenir de grands objets sans risquer d'occasionner des problèmes de compatibilité lorsque vous essaierez de l'ouvrir. La variable système LARGEOBJECTSUPPORT gère les limites de taille des grands objets et les messages d'alerte affichés lors de l'enregistrement des dessins.

La section suivante explique comment les limites de taille d'objet des dessins sont déterminées :

■ Les fichiers de dessin ne peuvent pas avoir une taille interne supérieure à

4 Go. La taille est basée sur le total des tailles de tous les objets d'un dessin non compressé. Comme un fichier de dessin est généralement compressé, la taille finale d'un fichier de dessin enregistré sur le disque varie en fonction de la taille et du nombre d'objets dans un dessin.

■ Chaque objet d'un dessin ne peut pas dépasser la limite de 256 Mo lorsqu'il

n'est pas compressé. Un objet maillé, par exemple, une fois enregistré dans un fichier et compressé, peut avoir une taille de 75 Mo, tandis que le même objet non compressé peut avoir une taille de 257 Mo.

Dans de tels cas, le dessin ne peut pas être enregistré sous un format de fichier AutoCAD 2007 ou antérieur, tant que ces problèmes ne sont pas résolus. Vous pouvez résoudre les problèmes de limites de taille en divisant le dessin ou les objets en plusieurs dessins ou objets.

Voir aussi :

■ Enregistrement des dessins sous des formats de fichier dessin antérieurs

(page 983)

■ Utilisation de dessins dans des versions antérieures (page 979)

■ Exportation de dessins dans d'autres formats de fichier (page 974)

Enregistrement d'un dessin | 73

■ Création de fichiers dessin à utiliser comme blocs (page 440)

■ Ajout d'informations d'identification à des dessins (page 61)

■ Création et restauration de fichiers de sauvegarde (page 81)

■ Partage de fichiers de dessin au niveau international (page 997)

■ Ouverture et enregistrement de fichiers dessin sur Internet (page 996)

Aide-mémoire

BLOC

Crée une définition de bloc à partir des objets sélectionnés.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

SAUVERAP

Enregistre le dessin courant dans le format de fichier par défaut spécifié.

QUITTER

Quitte le programme.

SAUVEGRD

Enregistre le dessin sous le nom de fichier courant ou un autre nom indiqué.

SAUVENOM

Enregistre le dessin courant sous un autre nom de fichier.

WBLOC

Enregistre les objets ou le bloc dans un nouveau fichier de dessin.

DWGCHECK

Vérifie les dessins pour détecter les éventuels problèmes d'ouverture.

DWGNAME

Stocke le nom du dessin courant.

DWGPREFIX

Stocke le préfixe de l'unité et du dossier du dessin.

74 | Chapitre 8 Ouverture ou enregistrement d'un dessin

DWGTITLED

Indique si le dessin courant a été nommé.

FILEDIA

Supprime l'affichage des boîtes de dialogue d'accès aux fichiers.

ISAVEBAK

Accélère les sauvegardes incrémentielles, en particulier pour les dessins de grande taille.

ISAVEPERCENT

Détermine la quantité d'espace non utilisé toléré dans un fichier de dessin.

LARGEOBJECTSUPPORT

Contrôle la prise en charge de la limite de taille d'objets volumineux lors de l'ouverture et l'enregistrement des dessins.

RASTERPREVIEW

Détermine si les images d'aperçu BMP sont enregistrées avec le dessin.

SAVEFIDELITY

Contrôle si le dessin est enregistré avec une fidélité visuelle.

SAVEFILE

Stocke le nom du fichier d'enregistrement automatique courant.

SAVEFILEPATH

Spécifie le chemin d'accès au répertoire pour tous les fichiers d'enregistrement automatiques de la session en cours.

SAVENAME

Affiche le nom du fichier et le chemin d'accès au répertoire du dernier dessin enregistré.

SAVETIME

Définit l'intervalle d'enregistrement automatique, en minutes.

Enregistrement d'un dessin | 75

Recherche d'un fichier dessin

Vous pouvez rechercher un dessin à l'aide de filtres de nom, d'emplacement et de date.

■ Utilisez l'outil de recherche Searchlight du Finder pour rechercher les

dessins à l'aide de filtres de nom, d'emplacement et de date.

■ Utilisez la boîte de dialogue Sélectionner un fichier pour que la commande

OUVRIR affiche un aperçu des fichiers dessin. Lorsque la variable système RASTERPREVIEW est activée, l'aperçu d'une image raster est automatiquement généré et mémorisé avec le dessin lors de son enregistrement.

Voir aussi :

■ Ajout d'informations d'identification à des dessins (page 61)

Aide-mémoire

OUVRIR

Ouvre un fichier dessin existant.

Spécification de chemins de recherche et d'emplacements de fichiers

Vous pouvez définir le chemin de recherche des fichiers dessin de support pour les polices de caractères, les dessins, les types de ligne et les motifs de hachures. Vous pouvez aussi indiquer l'emplacement des fichiers temporaires (important en environnement réseau).

Définissez le chemin de recherche utilisé par le programme pour la recherche des fichiers de support (polices de texte, dessins, types de ligne et motifs de hachures) dans l'onglet Application de la boîte de dialogue Préférences de l'application. La variable système MYDOCUMENTSPREFIX stocke l'emplacement du dossier Documents de l'utilisateur courant.

Le chemin de recherche utilisé pour les fichiers de support des dessins répertorie les chemins d'accès qui existent dans la structure des dossiers du système (y compris le mappage réseau du système). L'utilisation de ces options permet d'augmenter les performances lors du chargement des fichiers.

76 | Chapitre 8 Ouverture ou enregistrement d'un dessin

Dans la boîte de dialogue Préférences de l'application, dans l'onglet Application, vous pouvez également indiquer l'emplacement des fichiers temporaires. Les fichiers temporaires sont créés sur le disque, puis supprimés lorsque vous quittez le programme. Le dossier temporaire est défini à l'emplacement utilisé par le système d'exploitation. Si vous prévoyez d'exécuter ce programme à partir d'un dossier protégé en écriture (si vous travaillez depuis un réseau ou ouvrez les fichiers depuis un CD, par exemple), indiquez un emplacement différent pour les fichiers temporaires.

Le dossier temporaire spécifié ne doit pas être protégé en écriture et le lecteur sur lequel il réside doit disposer d'un espace suffisant pour contenir les fichiers temporaires. Nous vous recommandons de supprimer manuellement et régulièrement les fichiers du dossier afin de disposer d'un espace suffisant. En cas d'espace insuffisant, le programme peut devenir instable ou générer des erreurs.

Si vous souhaitez utiliser un fichier contenant des éléments personnalisés de l'interface, indiquez-le dans l'élément Fichiers de personnalisation de l'onglet Application de la boîte de dialogue Préférences de l'application.

Aide-mémoire

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

MYDOCUMENTSPREFIX

Spécification de chemins de recherche et d'emplacements de fichiers | 77

Réparation, restauration ou récupération de fichiers

dessin

Si un fichier dessin est endommagé ou si votre programme se ferme de manière inattendue, vous pouvez récupérer certaines ou l'ensemble de vos données en utilisant les commandes pour rechercher et corriger les erreurs ou en revenant au fichier de sauvegarde.

Réparation d'un fichier dessin endommagé

Si un fichier dessin est endommagé, vous pouvez récupérer certaines ou l'ensemble de vos données en utilisant les commandes pour rechercher et corriger les erreurs.

Réparation et récupération

Lorsqu'une erreur se produit, les informations de diagnostic sont enregistrées dans le fichier acadlt.err, que vous pouvez utiliser pour consigner un problème.

Un fichier dessin est marqué comme étant endommagé si des données corrompues ont été détectées ou si vous avez demandé d'enregistrer le dessin après une défaillance du programme. Si le dessin n'est que partiellement endommagé, il suffit parfois de l'ouvrir pour le réparer. Une notification de récupération s'affiche lors de l'ouverture de fichiers dessin endommagés nécessitant une récupération. Vous pouvez

■ RECUPERER. Permet d'exécuter un contrôle sur un fichier de dessin et tenter

de l'ouvrir.

■ CONTROLE. Permet de rechercher et de corriger des erreurs dans le dessin

courant.

■ RECOVERAUTO. Contrôle l'affichage de la notification de récupération

avant ou après l'ouverture d'un fichier dessin endommagé.

Exemple : Contrôle des fichiers

La procédure de contrôle décrit les problèmes rencontrés dans un fichier dessin et fournit des recommandations pour les résoudre. Au moment d'exécuter le contrôle, indiquez si vous souhaitez que le programme tente de rectifier les erreurs rencontrées. Voici un exemple de rapport d'analyse :

En-tête de vérification Nom DXF Valeur courante Validation Par défaut PDMODE 990 - 2040 UCSFOLLOW 811 ou 0 Erreur survenue lors du contrôle des variables d'en-tête 4 blocs contrôlés Etape 1 4 objets contrôlés Etape 2 4 objets contrôlés Nombre total d'erreurs trouvées 2, corrigées 2

Si vous choisissez de ne pas corriger les erreurs, le dernier message devient

Nombre total d'erreurs trouvées 2, corrigées 0.

Les résultats de la procédure de contrôle sont consignés dans un journal de contrôle (ADT) si la variable système AUDITCTL est définie sur la valeur 1 (active).

La procédure de récupération ne parvient pas toujours à rétablir le niveau de cohérence initial du fichier dessin. Le programme récupère le plus d'informations possible du fichier endommagé.

Aide-mémoire

Commandes

CONTROLE

Evalue l'intégrité d'un dessin et corrige certaines erreurs.

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

RECUPERER

Répare, puis ouvre un fichier dessin endommagé.

80 | Chapitre 9 Réparation, restauration ou récupération de fichiers dessin

Variables système

AUDITCTL

Détermine si CONTROLE crée un fichier de commentaires (fichier ADT).

RECOVERAUTO

Contrôle l'affichage de la notification de récupération avant ou après l'ouverture d'un fichier dessin endommagé.

REPORTERROR

Détermine si un rapport d'erreur peut être envoyé à Autodesk si le programme se ferme de manière inattendue.

Création et restauration de fichiers de sauvegarde

Les fichiers de sauvegarde contribuent à garantir la sécurité des données de vos dessins. En cas de problème, vous pouvez restaurer un fichier dessin de sauvegarde.

Les erreurs dans un dessin peuvent être dues à des problèmes de matériel informatique, des pannes ou des surtensions de courant, des erreurs humaines ou des problèmes de logiciel. Enregistrez régulièrement votre travail afin de minimiser les pertes de données dans tous les cas de défaillance du système. En cas de problème, vous pouvez restaurer un fichier dessin de sauvegarde.

Utilisation de fichiers de sauvegarde

Dans l'onglet Application (boîte de dialogue Préférences de l'application), vous pouvez choisir de créer des fichiers de sauvegarde pour tout enregistrement de dessins. Ainsi, chaque fois que vous enregistrez un dessin, sa version antérieure est enregistrée dans un fichier portant le même nom et ayant une extension .bak. Ce fichier de sauvegarde se trouve dans le même dossier que le fichier dessin.

Pour reprendre votre travail à partir de la version de sauvegarde, remplacez l'extension .bak dans le Finder par l'extension ..dwg. Pour éviter le remplacement du fichier original, faites une copie dans un autre dossier.

Création et restauration de fichiers de sauvegarde | 81

Enregistrement automatique de vos dessins à intervalles réguliers

Si vous activez l'option d'enregistrement automatique, votre dessin est enregistré à une fréquence déterminée. Par défaut, les fichiers enregistrés automatiquement portent temporairement le nom fichier_a_b_nnnn.sv$.

■ Nom de fichier représente le nom du dessin courant.

■ a représente le nombre d'ouverture d'un même fichier dessin dans une

même session de travail.

■ b représente le nombre d'ouverture d'un même fichier dessin lors de sessions

de travail différentes.

■ nnnn représente un identificateur aléatoire.

Ces fichiers temporaires sont automatiquement supprimés à la fermeture normale d'un dessin. En cas de défaillance du programme ou de panne de courant, ces fichiers ne sont pas effacés.

Pour récupérer la version antérieure de votre dessin à partir du fichier enregistré automatiquement, renommez le fichier en remplaçant l'extension .sv$ par l'extension .dwg avant de fermer le programme.

Voir aussi :

■ Restauration après une défaillance système

Aide-mémoire

Commandes

OPTIONS

Personnalise les paramètres de fonctionnement du programme.

Variables système

ISAVEBAK

Accélère les sauvegardes incrémentielles, en particulier pour les dessins de grande taille.

82 | Chapitre 9 Réparation, restauration ou récupération de fichiers dessin
