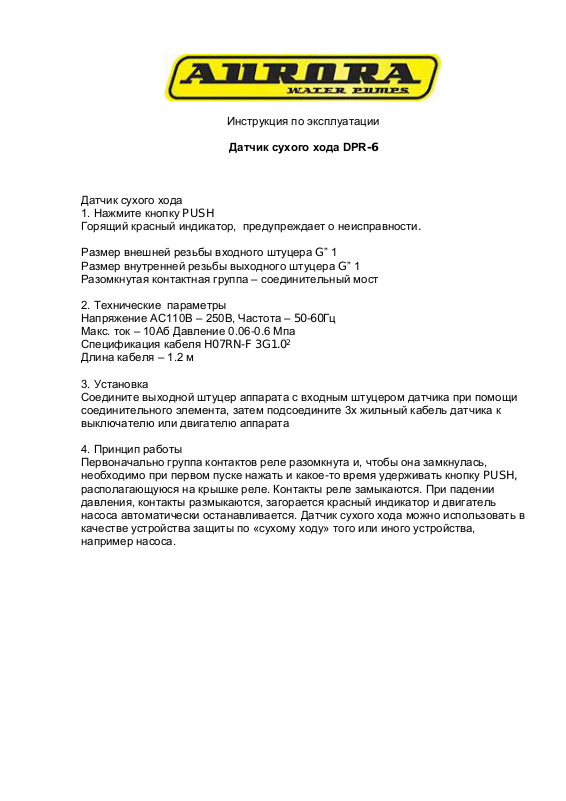

Инструкция по эксплуатации

Датчик сухого хода DPR-6

Датчик сухого хода

1. Нажмите кнопку PUSH
Горящий красный индикатор, предупреждает о неисправности.

Размер внешней резьбы входного штуцера G” 1
Размер внутренней резьбы выходного штуцера G” 1
Разомкнутая контактная группа – соединительный мост

2. Технические параметры
Напряжение АС110В – 250В, Частота – 50-60Гц
Макс. ток – 10Аб Давление 0.06-0.6 Мпа
Спецификация кабеля H07RN-F 3G1.0

2

Длина кабеля – 1.2 м

3. Установка

Соедините выходной штуцер аппарата с входным штуцером датчика при помощи

соединительного элемента, затем подсоедините 3х жильный кабель датчика к
выключателю или двигателю аппарата

4. Принцип работы
Первоначально группа контактов реле разомкнута и, чтобы она замкнулась,
необходимо при первом пуске нажать и какое-то время удерживать кнопку PUSH,

располагающуюся на крышке реле. Контакты реле замыкаются. При падении
давления, контакты размыкаются, загорается красный индикатор и двигатель
насоса автоматически останавливается. Датчик сухого хода можно использовать в
качестве устройства защиты по «сухому ходу» того или иного устройства,

например насоса.
