12V CONSTANT VOLTAGE 16W LED DRIVER
PLEASE READ THESE INSTRUCTIONS CAREFULLY BEFORE INSTALLATION
LEAVE A COPY FOR THE USER / MAINTENANCE ENGINEER FOR FUTURE REFERENCE
IMPORTANT INSTALLATION INFORMATION
Installation should be carried out in accordance with the latest edition of the National Wiring Regulations. If in doubt consult a qualified electrician.
IMPORTANT Constant Voltage LED lamps MUST be wired in PARALLEL.
PLEASE NOTE: 12V DC Output – correct polarity must be observed in order for the Constant Voltage LED Lamps to operate.
Insure that ALL electrical connections are tight with no loose strands.
Use the table below to assist with calculating how many LED lamps may be used with the LED Controller. Simply multip ly the number of lamps by their respective wattage up to a MAX of 16W. It is possible
to combine lamp types :
LED Driver Cat.No. Lamp Wattage Min Number of Lamps per LED controller Max Number of Lamps per LED controller
MR8 0.3W 2 53
MR8 0.4W 1 40
MR8 1.2W 1 13
INSTALLATION INSTRUCTIONS AU-LED16IP
Isolate from the mains supply before installation or maintenance.
1. The AU-LED16IP is IP68 rated and is therefore protected against the fo llowing :
• First Numeral: Complete protection against contact/ DUST TIGHT – Pressure against ingress of dust.
• Protection Against indefinite Immersion in water under specified pressure – 2m maximum depth
2. The AU-LED16IP is suitable for exterior use e.g. Pond/pool lighting or anywhere requiring submersion in water
3. The mains supply should be connected to the Primary input cable using a suitable IP68 rated cable connector/junction box as follows:
· Black/Blue – Neutral · Red/Brown – Live
INSTALLATION INSTRUCTIONS AU-LED16IP
Isolate from the mains supply before installation or maintenance.
1. The AU-LED16IP is IP68 rated and is therefore protected against the following :
• Black/Blue – Neutral
• Red/Brown – Live
• Green & Yellow – Earth.
2. IMPORTANT Constant Voltage LED lamps MUST be wired in Parallel.
Ensure connection of the lamps to the 12V DC supply is correct. Polarity is indicated on the LED controller and on all Constant Voltage LED Lamps.
CONSTANT
VOLTAGE
CONTROLLER
Illustration of wired in Parallel
CORRECT Installation
Keep the LED Driver away from direct sources of heat such as
Low Voltage lamps
Environmental Protection (W.E.E.E.) – Aurora’s WEEE Reg.No. WEE/BG0130YX (UK only)
GUARANTEE
See www.auroralighting.com for full details of warranties and Extended Warranty Terms and Conditions. The warranty is invalid in the case of improper use, tampering, and removal of the Q.C. date label,
installation in an improper working environment or installation not according to the current edition of the National Wiring Regulations. Should this product fail during the warranty period it will be replaced
free of charge, this is subject to correct installation and return of the faulty product. Aurora does not accept responsibility for any installation costs associated with the replacement of this product. This
warranty is in addition to the statutory rights in your country of purchase. Aurora reserves the right to alter specifications without prior notice.
Waste Electrical & Electronic Equipment Regulations (WEEE) requires that any of our products showing this marking (left) must not be disposed of with other household or commercial
waste. Aurora does not levy any WEEE disposal charges to its customers for affected WEEE related products. To prevent possible harm to the environment or human health from uncontrolled
waste disposal, please separate any such product from other waste types and recycle it responsibly at your local facilities. Check with your Local Authority, Recycling Centre or retailer for
recycling advice. If, when you purchased any Aurora product, your supplier included a WEEE disposal fee, you should then contact your supplier for advice on his takeback of the product for
the correct disposal.
Input terminals.
Dual Live and Neutral terminals allow
loop-in loop-out wiring between LED Drivers
INCORRECT Installation
Do not fit the LED Driver above the luminaire
Cable
Cable
Polarity is indicated on LED lamp as
well as LED controller
Aurora Limited 16 Alban Park Hatfield Road St Albans Hertfordshire AL4 0JJ United Kingdom
Website: www.auroralighting.com
Document version – AU-LED16T_IP_EU_V1_13_ENG&FRE
DRIVERS LED 16W À TENSION CONSTANTE 12 V
VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT D’EFFECTUER L’INSTALLATION.
CONSERVEZ UNE COPIE DE CES INSTRUCTIONS POUR L’UTILISATEUR / LE TECHNICIEN DE MAINTENANCE POUR TOUTE CONSULTATION ULTERIEURE.
INFORMATION IMPORTANTE CONCERNANT L’INSTALLATION
L’installation doit être effectuée conformément à la dernière édition des Réglementations de câblage nationales. En cas de doute, consultez un électricien qualifié.
IMPORTANT: Les lampes LED à tension constante DOIVENT être reliées en PARALLÈLE.
ATTENTION: Sortie 12V DC – respecter le sens de polarité pour que les lampes LED à tension constante puissent fonctionner correctement.
Assurez-vous que TOUTES les connexions électriques sont bien serrées, aucun brin ne devant être détaché.
Aidez-vous du tableau ci-dessous pour calculer le nombre de lampes LED pouvant être utilisées avec le contrôleur LED. Il suffit simplement de multiplier le nombre de lampes par leur puissance respective,
jusqu’à atteindre un MAXIMUM de 16W. Il est également possible de combiner les types de lampes :
Type de lampes Puissance de la lampe Nombre min de lampes par contrôleur LED Nombre max de lampes par contrôleur LED
MR8 0.3W 2 53
MR8 0.4W 1 40
MR8 1.2W 1 13
NOTICE D’INSTALLATION AU-LED16IP
Avant d’effectuer l’installation ou la maintenance, coupez l’appareil de l’alimentation secteur.
1. L’AU-LED16IP est certifié IP68 ; par conséquent, il est protégé contre les éléments suivants :
• Premier numéro : Protection intégrale contre le contact / ÉTANCHÉI TÉ À LA POUSSIÈRE - Pression empêchant la poussière de pénétrer.
• Protection contre l’immersion indéfinie dans l’eau, à la pression spécifiée – profondeur de 2 m maximum.
2. L’AU-LED16IP convient à une utilisation en extérieur, par ex. en tant qu’éclairage de bassin/ piscine, ou à tout autre emplacement nécessitant une submersion dans l’eau.
3. L’alimentation secteur doit être connectée au p rimaire, à l’aide d’une boîte de jonction / raccord de câble approprié doté de l’indice de protection IP68.
• Noir/Bleu – Neutre
• Rouge/Marron - Phase
NOTICE D’INSTALLATION AU-LED16T
Avant d’effectuer l’installation ou la maintenance, coupez l’appareil de l’alimentat ion secteur.
1. Le secteur doit être connecté au primaire comme suit:
• Noir/Bleu – Neutre
• Rouge/Marron - Phase
• Vert et Jaune -Terre

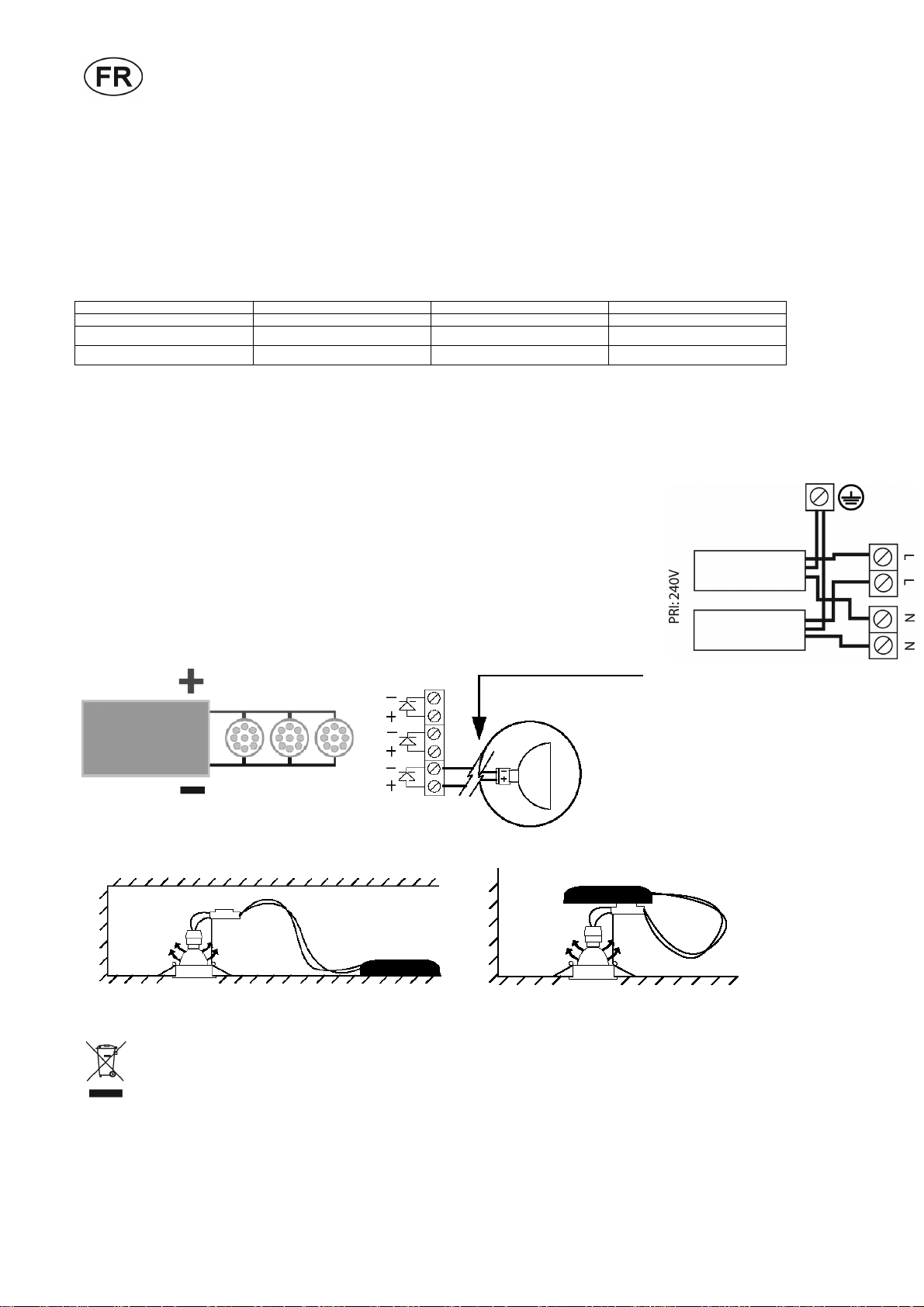

2. IMPORTANT: Les lampes LED à tension constante DOIVENT être reliées en PARALLÈLE. Assurez-vous que le raccordement des lampes à
l’alimentation 12V DC est correctement effectué. La polarité est indiquée sur le contrôleur LED et sur toutes les lampes LED à tension constante.
contrôleur
tension
constante
Illustration of wired in Parallel
Installation CORRECTE
Gardez le contrôleur LED éloigné de toute source directe de
chaleur, telle que lampes basse tension
Protection de l’environnement (D.E.E.E.) – N° d’enr. WEEE d’Aurora : WEE/BG0130YX (Grande-Bretagne uniquement)
GARANTIE
Voir www.auroralighting.com pour plus de détails sur les garanties et les conditions d’extension de garantie. La garantie n'est pas valable dans le cas d'une mauvaise utilisation, d’une mauvaise
manipulation, de l'élimination de l'étiquette de traçabilité avec la date, de l'installation dans un environnement de travail inapproprié ou de l’installation ne suivant pas le règlement national en vigueur. Si ce
produit a une défaillance durant la période de garantie, il sera remplacé gratuitement, cela est sujet à une installation correcte et le retour du produit défectueux. Aurora n'accepte aucune responsabilité pour
tous les coûts d'installation liés au remplacement de ce produit. Cette garantie s'ajoute aux droits légaux dans votre pays d'achat. Aurora se réserve le droit de modifier les spécifications sans préavis.
La réglementation concernant le traitement des Déchets d’Équipements Électriques et Électroniques (DEEE) impose que tout produit présentant ce logo (à gauche) ne peut être mis au rebus
avec les autres déchets ménagers ou commerciaux. Aurora Limited ne prélève aucune taxe d’éco-contribution à ses clients pour les produits concernés par le DEEE. Afin de prévenir tout
risque de détérioration de l’environnement ou de santé publique, merci de ne pas jeter ce type de produits avec les autres déchets, et de le recycler de façon responsable. Veuillez-vous
rapprocher des autorités compétentes, des centres de recyclage ou de votre distributeur pour des conseils concernant le recyclage de ces produits. Si une taxe d’éco-contribution vous a été
prélevée lorsque vous avez acheté un produit Aurora, vous devez prendre contact avec votre fournisseur pour vous renseigner sur la reprise du produit usagé en vue de son recyclage.
Bornes d’entrée.
Les doubles bornes Phase et Neutre permettent un
repiquage au primaire entre contrôleurs LED.
Installation INCORRECTE
Ne pas installer le contrôleur LED au-dessus du luminaire
Câble
Câble
La polarité est indiquée sur la lampe
LED ainsi que sur le contrôleur LED
