Emetteur AUREL
TX SAW 433S
Code : 190224
NOTICE
Conrad sur INTERNET
www.conrad.fr
Données techniques sujettes à des modifications
sans avis préalable !
En vertu de la loi du 11 mars 1957 toute représentation ou
reproduction intégrale ou partielle, faite sans le consentement de
l’auteur ou de ses ayants droit ou ayants cause est illicite.
© Copyright 1995 by CONRAD ELECTRONIC, 59800 Lille/France
X28-965-3-00/C-ACR
Protégeons
la nature !
Page 2
2 3
Homologation BZT
Emetteur SAW équipé d’une antenne externe. Idéal quand
vous avez besoin de moduler un signal HF avec un signal
numérique ou On/Off.
Conforme aux normes européennes ETS 300 220 et ETS
300 683 (compatibilité électromagnétique).
1) Terre
2) Modulation d’entrée
3) Modulation d’entrée
4) Terre
11) Sortie d’antenne
13) Terre
15) Vcc

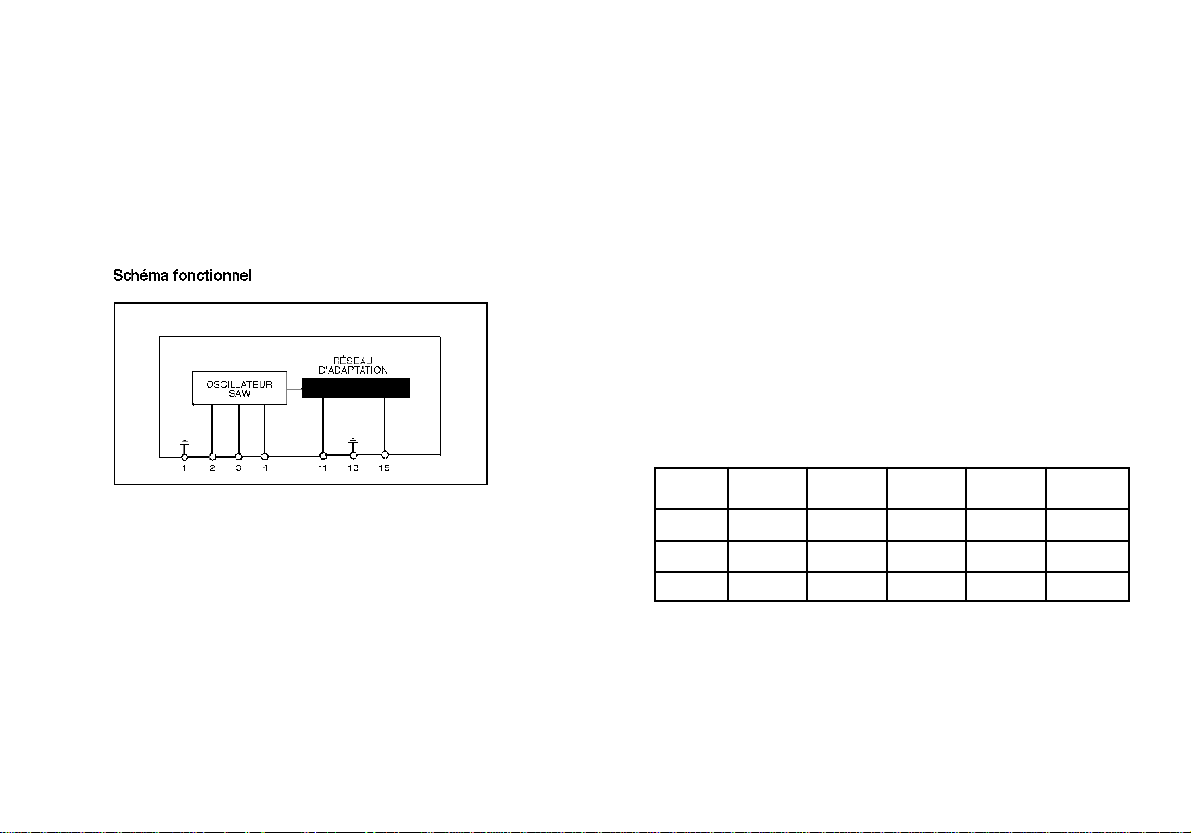

SAW OSCILLATOR = Oscillateur SAW
MATCHING NETWORK = Réseau d’adaptation
Caractéristiques techniques
Circuit hybride SIL haute performance
Fréquence de fonctionnement 433,92 MHz obtenue
par un résonateur SAW
Puissance de sortie RF avec une charge de 50 Ω sur la
patte 11
Emission RF parasites - 50 dB par rapport
à la fondamentale
Modulation de fréquence 4 KHz max
Conforme aux limites données dans la norme ETS 300 220
à condition que Vcc ≤ 5 V
Dimensions 38,1 x 13,2 x 3 mm.
Pas : 2,54 mm
Tableau explicatif
S.W. = Onde carrée
N.U. = Non utilisée
Alimentation Patte 2 Patte 3 Modulation de Puissance de Consommation
(Vcc) (V) (V) fréquence (KHz) sortie (dBm) (mA)
3÷5 S.W. N.U. 3 3.5÷8 3.5÷7.5
5÷8 N.U. S.W. 4 7.5÷10.5 3.5÷4
8÷12 S.W. N.U. 4 12÷15 7.5÷9.5
