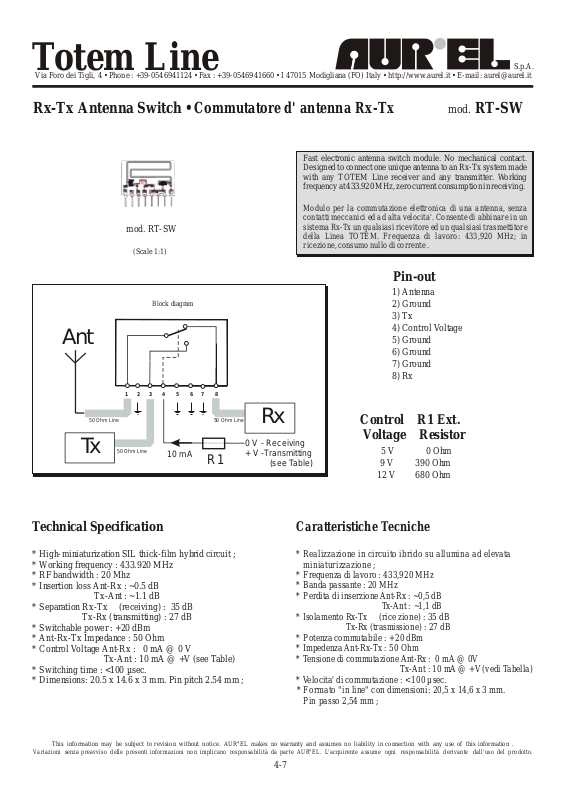

Page 1
Totem Line
Via Foro dei Tigli, 4 • Phone : +39-0546941124 • Fax : +39-0546941660 • I 47015 Modigliana (FO) Italy • http://www.aurel.it • E-mail: [email protected]
S.p.A.
Rx-Tx Antenna Switch • Commutatore d' antenna Rx-Tx
Fast electronic antenna switch module. No mechanical contact.
Designed to connect one unique antenna to an Rx-Tx system made
with any TOTEM Line receiver and any transmitter. Working
frequency at 433.920 MHz, zero current consumption in receiving.
Modulo per la commutazione elettronica di una antenna, senza
contatti meccanici ed ad alta velocita'. Consente di abbinare in un
mod. RT-SW
(Scale 1:1)

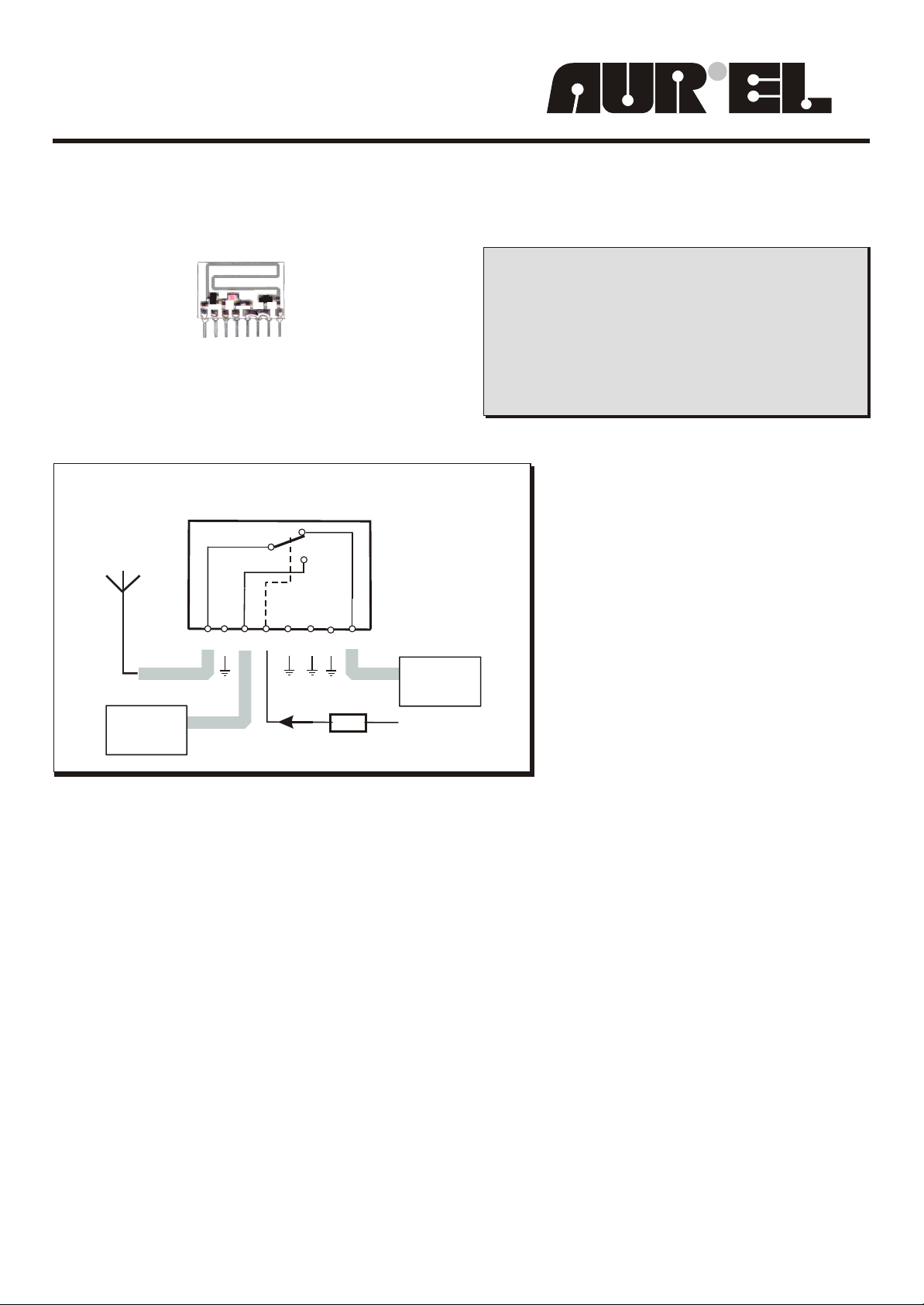

Block diagram
sistema Rx-Tx un qualsiasi ricevitore ed un qualsiasi trasmettitore
della Linea TOTEM. Frequenza di lavoro: 433,920 MHz; in
ricezione, consumo nullo di corrente .
Ant
mod. RT-SW
Pin-out
1) Antenna
2) Ground
3) Tx
4) Control Voltage
5) Ground
6) Ground
7) Ground
8) Rx
1 2 3 4 5 6 7 8
50 Ohm Line
Tx
50 Ohm Line
10 mA
50 Ohm Line
R1
Technical Specification
* High-miniaturization SIL thick-film hybrid circuit ;
* Working frequency : 433.920 MHz
* RF bandwidth : 20 Mhz
* Insertion loss Ant-Rx : ~0.5 dB
Tx-Ant : ~1.1 dB
* Separation Rx-Tx (receiving) : 35 dB
Tx-Rx (transmitting) : 27 dB
* Switchable power : +20 dBm
* Ant-Rx-Tx Impedance : 50 Ohm
* Control Voltage Ant-Rx : 0 mA @ 0 V
Tx-Ant : 10 mA @ +V (see Table)
* Switching time : <100 µsec.
* Dimensions: 20.5 x 14.6 x 3 mm. Pin pitch 2.54 mm ;
Rx
0 V - Receiving
+ V -Transmitting
(see Table)
Caratteristiche Tecniche
* Realizzazione in circuito ibrido su allumina ad elevata
miniaturizzazione ;
* Frequenza di lavoro : 433,920 MHz
* Banda passante : 20 MHz
* Perdita di inserzione Ant-Rx : ~0,5 dB
Tx-Ant : ~1,1 dB
* Isolamento Rx-Tx (rice zione) : 35 dB
Tx-Rx (trasmissione) : 27 dB
* Potenza commutabile : +20 dBm
* Impedenza Ant-Rx-Tx : 50 Ohm
* T ensione di commutazione Ant-Rx : 0 mA @ 0V
Tx-Ant : 10 mA @ +V (vedi Tabella)
* V elocita' di commutazione : <100 µsec.
* Formato "in line" con dimensioni: 20,5 x 14,6 x 3 mm.
Pin passo 2,54 mm ;
Control R1 Ext.
Voltage Resistor
5 V 0 Ohm
9 V 390 Ohm
12 V 680 Ohm
This information may be subject to revision without notice. AUR°EL makes no warranty and assumes no liability in connection with any use of this information .
Variazioni senza preavviso delle presenti informazioni non implicano responsabilità da parte AUR°EL. L'acquirente assume ogni responsabilità derivante dall'uso del prodotto.
