Audiovox CD2772 Operating Instructions Manual

- E1 -

5 CD MINI HI-FI SYSTEM

OPERATING INSTRUCTION

- E2 -

To reduce the risk of fire or electric shock, do not expose EXPLANATION OF GRAPHICAL SYMBOLS: this appliance to rain or moisture.

"WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING T O QUALIFIED SERVICE PERSONNEL."

WARNING:

TO PREVENT ELECTRIC SHOCK HAZARD, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

CAUTION

INVISIBLE LASER RADIATION WHEN

OPEN AND INTERLOCKS DEFEATED.

AVOID EXPOSURE TO BEAM

CLASS 1 LASER PRODUCT

This product contains a low power laser device.

PRECAUTION

Follow the advice below f or safe and appropriate operation.

ON PLACEMENT

• Do not use the unit in places which are extremely hot, cold, dusty, or humid.

• Place the unit on a flat and even surface.

• Do not restrict the air flow through the ventilation slots by placing the unit on soft furnishings, by covering the unit with a cloth or by placing the unit on a carpet.

ON AC VOLTAGE

• Before using the unit, check that the rated voltage of your unit matches your local voltage.

ON SAFETY

• When connecting and disconnecting the AC cord, grip the plug and not the cord itself. Pulling the cord may damage it and create hazard.

• When you are not going to use the unit for a long period of time, disconnect the AC power cord.

ON CONDENSATION

• When left in a heated room where it is warm and damp, water droplets or condensation may from inside the CD player.

• When there is condensation inside the unit, the unit may not function normally.

• Let it stand in a heated room for 1 to 2 hours to allow the condensation to dry out.

FCC INFORMATION (For USA only)

This device complies with Part 15 of FCC Rules. Operations are subject to the following tw o conditions:

1.This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesirable operations.

Should any trouble occur, disconnect the AC power cord and refer servicing to qualified personnel.

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a electric shock to persons.

The exclamation point with an equilateral triangle is intended to alert the user to presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

- E3 -

SYSTEM CONNECTIONS

IMPORTANT

Switch off the power before connecting speak ers and other equipment.

SPEAKER CORD CONNECTION

Connect the wires with the printed white lines to the red (+) terminals and the plain-black wires to the black (-) terminals.

NOTE: Connecting speakers other than the speakers

supplied with the unit, may damage the unit.

POWER CORD CONNECTION

1. Make sure that all the components and speakers are connected correctly.

2.Check that the rated voltage of your unit matches your local voltage.

CAUTION

To prevent electrical shock, match wide blade of plug to wide slot, fully insert. (For USA and CANADA only)

CAUTION

• Be sure the AC power cord is disconnected and all functions are off before making connections.

• When you are not going to use the unit for a long period of time, disconnect the AC power cord.

SPEAKER CONNECTIONS

Connect Speaker wires (Left & Right) from the Speaker to the amplifier's Speaker terminals. NOTE: Ensure in each case that the striped (+) wire is connected to the (+) terminal of the speaker output and the

non-striped wire (-) is connected to the terminal of the speaker output. Also ensure that the correct orientation for left and right main speakers is observed.

TO TURN ON THE UNIT

Press the POWER button. The displa y will light up . Select the desired function and the corresponding function indicator will light up.

AFTER USE

Press the POWER button. The display light will fade and only the clock display will be shown.

CONNECTION WITH OTHER OPTIONAL EQUIPMENT

To listen to or record audio signals from external units through this unit: Connect the white plug to the white jack, and the red plug to the red jack to the AUX IN connector.

LISTENING TO THE CONNECTED EQUIPMENT

1.Press the FUNCTION button to AUX.

2.Play the external source. NOTE: If the external equipment is a television and this audio system is close to it, you may experience

interference if the tuner function is selected while the television is working.

110 120V

220 240V

LEFT

SPEAKER

BOX

RIGHT

SPEAKER

BOX

AC Cord to an AC outlet

- E4 -

PARTS IDENTIFICATIONS

1) CD door

2) STEREO WIDE indicator

3) MUTE indicator

4) MUTE button

5) POWER button

6) VOLUME control buttons

7) PRESET , SKIP and MIN / HOUR buttons

8) REMOTE SENSOR

9) PHONES jack

10) MODE selector (BEAT CUT/FM MODE/DUBBING)

11) FUNCTION button (TUNER/TAPE/CD/AUX)

12) X-BASS button

13) Cassette holder ( Deck A)

14) Cassette deck A operation controls

REC (record) button PLAY button

REW (rewind) button F.FWD (fast forward) button STOP/EJECT button PAUSE button

15) DISPLAYwindow

16) MEMORY/

CLOCK , TIMER and

SLEEP buttons

17) CD STOP button

18) TUNING DOWN / UP , RANDOM and REPEAT buttons

19) CD PLAY/PAUSE button

20) CD OPEN / CLOSE button

21) DISC SKIP button

22) BAND button

23) STEREO WIDE button

24) Cassette holder (Deck B)

25) Cassette deck B operation controls

PLAY button REW (rewind) button F.FWD (fast forward) button STOP/EJECT button PAUSE button

1

2 3 4

5 6

7 8

9

10 11 12

13

14

15 16

17 18

19 20

21 22

23

24

25

- E5 -

DISPLAY

1. TRACK and CHANNEL indicators.

2. FUNCTION indicators.

3. SLEEP indicator.

4. TIMER indicator.

5. ON/OFF indicators.

6. AM/PM indicators. (for 12 hours)

7. X-Bass indicator.

8. Band FM/MW(AM)indicators.

9. Playback Indicator.

10. Pause indicator.

11. MEMORY indicator.

12. RANDOM indicator.

13. Indicators to show which disc holder of the disc tray is occupied. If a certain disc holder is empty, the corresponding number indicator will be off.

14. STEREO indicator.

15. REPEAT mode indicators.

16. CLOCK/CD TIMING/BROADCAST ST ATION display.

17. Track number.

POWER INDICATOR

While the AC cord is connected and the unit is on stand-by, power will be consumed and only the clock display will be lit.

• Press the POWER/STANDBY button to turn on the unit. After a short period of time the display will show: will resume the same mode as you power off the unit last time for example

• Press the FUNCTION button to TAPE. After a short period of time the display will show:

• Press FUNCTION button to CD. After a short period of time the display will show:

• Press the FUNCTION button to AUX. A short period of time is needed for track shuf-

fling, and the display will show:

• After using the unit press the POWER button and the display light will fade.

• The numbers showing in the display depend on the time, the selected frequency or the compact disc. CD numbers

will only be displayed if a compact.

POWER

- E6 -

TO USE THE X-BASS

Press the X-BASS button to adjust the bass.

ADJUSTING THE SOUND

X-BASS is designed specifically to boost the low frequency sound to obtain a more powerful bass.

TO ADJUST THE VOLUME

Press the VOLUME +/- buttons to adjust the sound.

The display will show:

To increase the volume press here.

To decrease the volume press here.

STEREO WIDE creates the feeling that the sound is being spread to the left and right, beyond the actual position of the speakers. When listening to the sound in stereo, press the STEREO WIDE button to get more dynamic sound.

WHEN RECORDING

The VOLUME, X-BASS and STEREO WIDE controls switch on may be adjusted with no eff ect on the recorded signal.

FOR PERSONAL LISTENING

Connect headphones (ø 3.5mm stereo mini plug) to the PHONES jack. Adjust the VOLUME control, X-BASS and STEREO WIDE controls for the desired listening level. When headphones are connected, the speakers are automatically disconnected.

MUTE

- E7 -

D

I

S

C

S

E

L

E

C

T

U

N

I

N

G

U

P

D

O

W

N

P

L

A

Y

/

P

A

U

S

E

S

T

O

P

D

I

S

C

S

E

L

E

C

T

U

N

I

N

G

U

P

D

O

W

N

P

L

A

Y /

P

A

U

S

E

S

T

O

P

1. Press the MEMORY/ CLOCK button in cloc k

mode. Hours flash.

2. Press the HOUR button repeatedly to set current hour.

T o set the current time (Select POWER STANDBY mode)

3. Press the

MEMORY/ CLOCK button to

make the correct minutes flash.

4. Press the

PRESET buttons to set the minutes and

press

MEMORY/ CLOCK button to start the clock.

SETTING THE CLOCK

To set the timer off (time to turn off)

1. Press the POWER/ST ANDBY button to turn ON

the unit.

2. Press the

STOP button until the "TIMER OFF" indicator

shows on the display

2. Press the STOP button until the "TIMER ON" indicator shows on the display

1. Press the POWER/STANDBY button to turn ON the unit.

4. Press the POWER/STANDBY button to turn OFF the unit.

3. Press the

MEMORY/ CLOCK button in

clock mode.

3. Press the MEMORY/ CLOCK button in clock mode.

4. Press the POWER/STANDBY button to turn OFF the unit.

NOTE : 1) Press the

STOP button to view the local time, time to turn on and time to turn off step by step, the previous

display will be retrieved after 8 seconds.

2) The timer will work if the TIMER key is pressed so that "TIMER" lights up in the display. Cancel the timer by pressing the key so that "TIMER" goes out.

3) Suddenly OFF when playing, the TIMER OFF function are activated. Press the STOP button until the 'TIMER OFF' indicator show on the display.

repeat the steps of

the setting the current time

repeat the steps of

the setting of current time

To set the timer on (time to turn on)

AND

SKIP

HOUR

SKIP

MIN

PRESET

SKIP

HOUR

SKIP

MIN

PRESET

TIMER

MEMORY

CLOCK

TIMER

MEMORY

CLOCK

TIMER

MEMORY

CLOCK

POWER

- E8 -

1. Press the SLEEP button while the power is on. "SLEEP 90" lights in the display.

NOTE:

SLEEP can only be adjusted in TUNER, TAPE and AUX modes.

2.Press and hold the SLEEP button to select the length of remaining time until the unit turns off. It changes the indicator in the following way:

SLEEP 90 SLEEP 80

SLEEP 10 ........SLEEP 20

The Sleep Timer is set and the SLEEP indicator lights in the display. Let go when required sleep time (in minutes) is shown. T o cancel the sleep timer , press the SLEEP button once and "SLEEP" will go out in the display.

SETTING THE SLEEP TIMER

TIMER

SLEEP

- E9 -

TUNING INTO A STATION MANUALLY

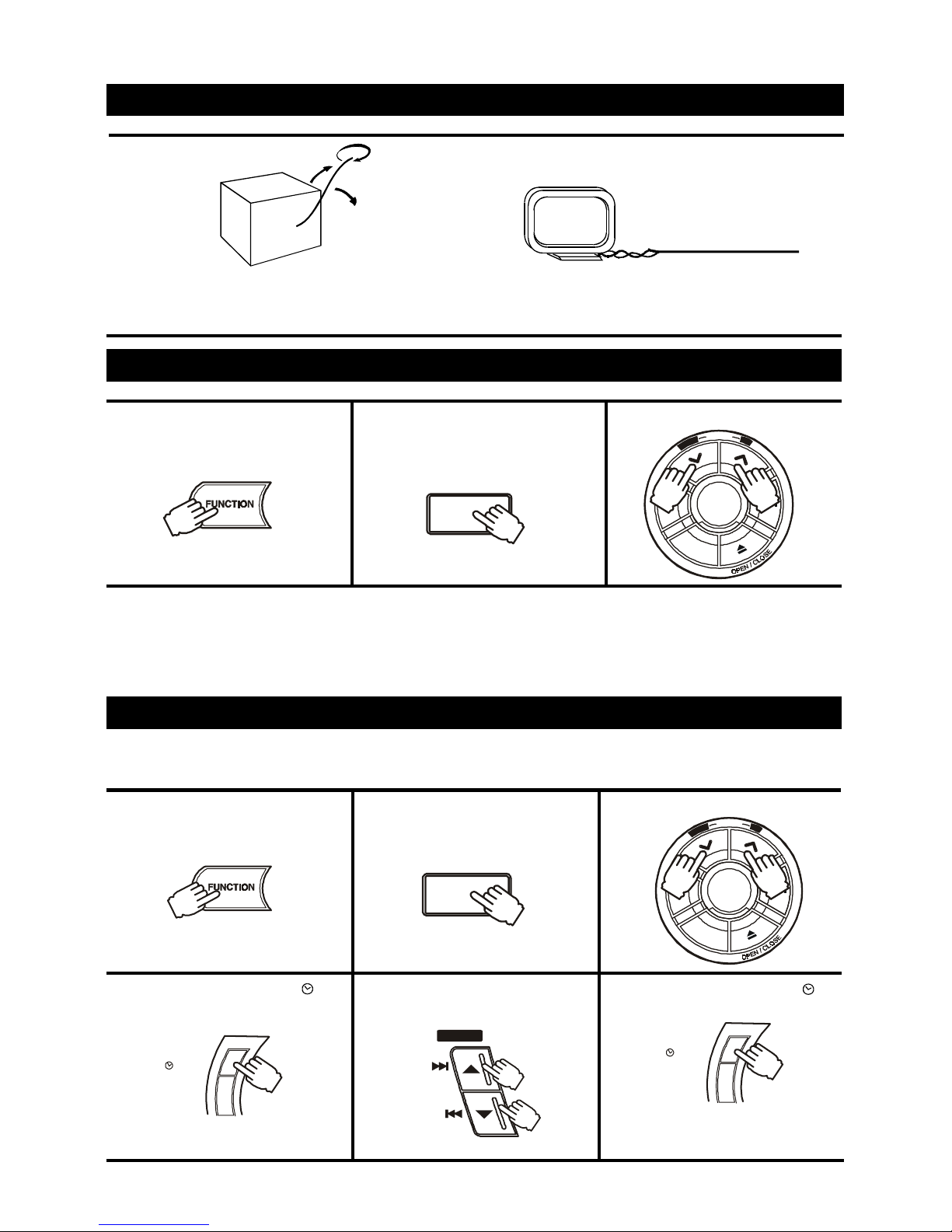

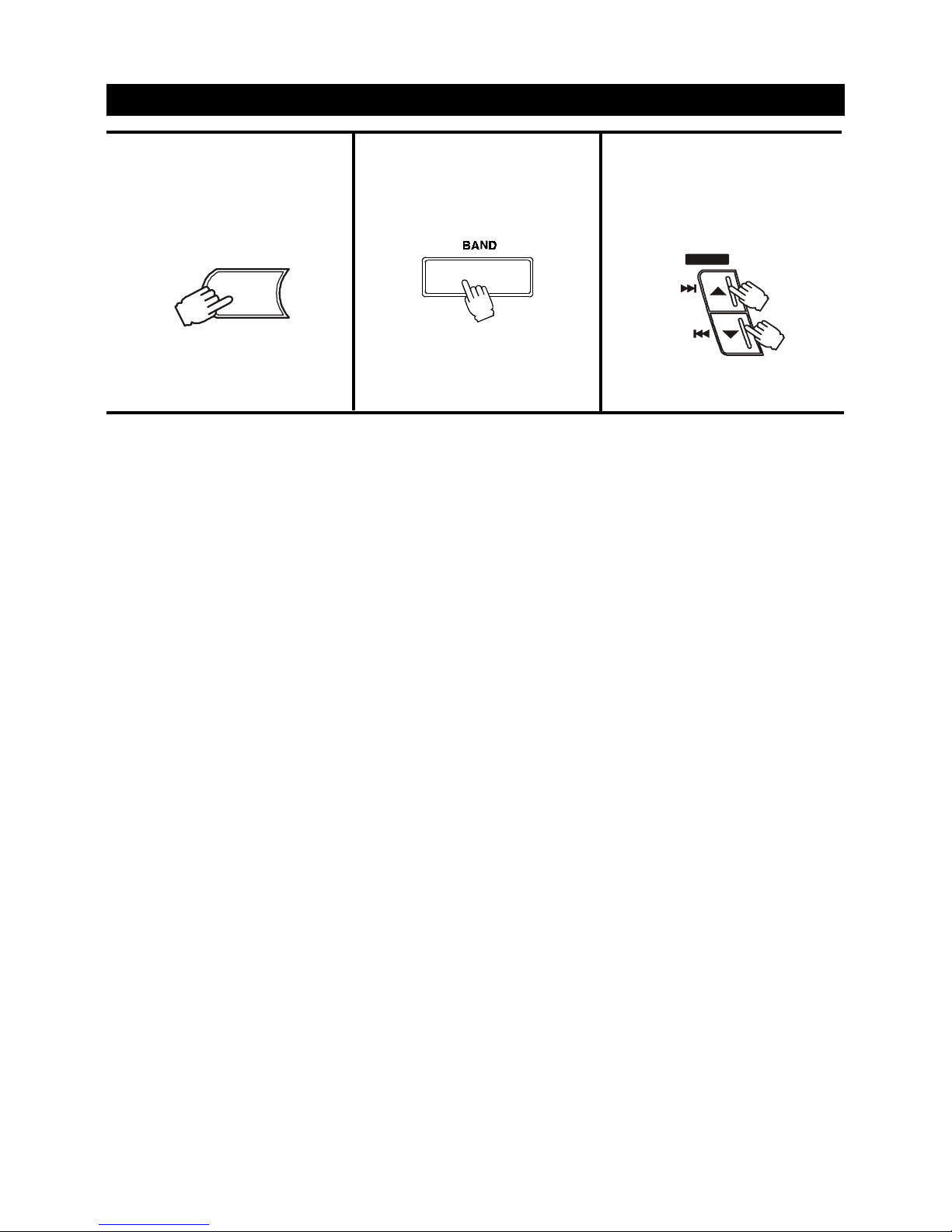

1. Press the FUNCTION button to TUNER.

2. Press the BAND button to select the desired band.

3. Tune into a station.

TO SEARCH FOR A STATION QUICKLY

Hold the TUNING UP or DOWN button and station searching starts automatically. When a station is found, searching stops automatically. However, it may not stop if the signal is weak. In this case, search for the station manually.

4. Press the MEMORY / CLOCK button.

5. Press the PRESET buttons

to preset number.

1. Press the FUNCTION button to TUNER.

3. Tune into a station.

2. Select a band.

You can tune into a stored station directly by entering the preset number. 20 stations on FM band can be preset. 20 stations on MW/AM band can be preset.

PRESETTING STATIONS

6. Press the MEMORY / CLOCK button.

FM

Fully unwind the wire antenna. Then extend the wire antenna and place it in the position that sounds best. NOTE: Do not connect to outside antenna.

FOR BETTER RECEPTION

Then, repeat steps 2 to 6.

MW/AM

Connect the loop aerial (provided) to the 'MW/AM LOOP ANTENNA' snap terminals at the back of the unit.

BAND

SKIP

HOUR

SKIP

MIN

PRESET

TIMER

MEMORY

CLOCK

TIMER

MEMORY

CLOCK

T

U

N

I

N

G

P

L

A

Y /

P A

U

S

E

S

T

O

P

D

I

S

C

S

K

I

P

R

A

N

D

O

M

RE

P

E

A

T

D

O

W

N

U

P

T

U

N

I

N

G

P

L

A

Y /

P A

U

S

E

S

T

O

P

D

I

S

C

S

K

I

P

R

A

N

D

O

M

R

E

P

E

A

T

D

O

W

N

U

P

- E10 -

1. Press the FUNCTION button to TUNER.
