Audiovox AV301N User Manual

AV-301

DETACHABLE FRONT PANEL AM/FM/MPX RADIO
WITH STEREO CASSETTE PLAYER

RADIO AM/FM/MPX AVEC LECTEUR DE CASSETTES
STÉRÉO À PANNEAU DE COMMANDE DÉTACHABLE

RADIO AM/FM/MPX CON PANEL FRONTAL
DESMONTABLE Y TOCACINTAS ESTÉREO

OWNER'S MANUALOWNER'S MANUAL

OWNER'S MANUAL

OWNER'S MANUALOWNER'S MANUAL
MANUEL DE L'UTILISATEURMANUEL DE L'UTILISATEUR

MANUEL DE L'UTILISATEUR

MANUEL DE L'UTILISATEURMANUEL DE L'UTILISATEUR
MANUAL DE OPERACIÓNMANUAL DE OPERACIÓN

MANUAL DE OPERACIÓN

MANUAL DE OPERACIÓNMANUAL DE OPERACIÓN

OPERATING INSTRUCTIONS

1 ON-OFF SWITCH

Press this button to turn the unit on or off.

2 VOLUME CONTROL

To increase thevolumelevel,pressthe+side of the
control. To decrease the volume level, press the ­side of the control.

3 TONE CONTROL

Press this button to select full tone range or de­creased treble setting.

4LEFT/RIGHT BALANCE CONTROL

Rotate this knob to the left or right to obtain the
desired balance between the left and right channel
speakers.

-1-

5AM/FM BAND SELECTOR

Press this button to change the radio bandfrom AM
to FM.

6MANUAL TUNING CONTROL

Rotate this knob to the left or right to select the
desired radio station. When tuning in a station,
always adjust the control so that you are receiving
the full signal and are on the center of the broadcast
frequency. If the radio is off frequency, you could
experience noise and reception problems. The
pointer will move along the dial to indicate the
frequency to which you are tuned.

7 FM STEREO INDICATOR

This indicator will illuminate during reception of FM
stereo broadcasts.

8 FM STEREO/MONO SELECTOR (ST/MO)

During FM radio reception, this button is used to
select mono or stereo reception. Under normal
reception conditions, the unit should be left in the
stereo mode, indicated by the FM Stereo Indicator

7. If the stereo signal is too noisy for comfortable

listening, press the Stereo/Mono Selector to switch
to mono reception.

9LOCAL/DISTANT SELECTOR (DX/LO)

This selector switch is incorporated to allow maxi­mum reception in both weak and strong FM signal
areas. For normal reception conditions and when
receiving a wide range of signals including weak or
distant stations, the switch should be set to the
Distant position, which will allow maximum signal to
the receiver. When in an extremely strong (local)
signal area, set the switch to the Local setting. This
willeliminate weak signals and supressoverly strong
signalsso as toavoid overloading thereceiver input.
When moving out of the strong signal area, return
the switch to the Distant setting.

NOTE: The Local/Distant Selector only affects FM

signals, and will have no effect on AM
reception.

blAM ANTENNA TRIMMER

It is very important to adjust the Antenna Trimmer
for optimum AM reception. The antenna trimmer is
located on the right side of the chassis. Adjust it as
follows:

1. Tune in a weak station around 1400 KHz on the
AM band.

2. Using a small screwdriver, slowly adjust the
trimmer for maximum output from the radio.

-2-

NOTE: The Antenna Trimmer only affects AM re-

ception, and will have no effect on FM
reception. The Trimmer only needs to be
adjusted when the radio is first installed and
at any time a change is made to the vehicle
antenna (replacing the mast, etc.).

NOTE: Never leave a cassette engaged in the

player when not in use. Doing so can cause
damage to the cassette and/or mechanism
of the unit. Always press the eject button
and remove the cassette when leaving the
vehicle.

bmCASSETTEDOOR

Hold the cassette with the exposed tape edge to the
right and insert it into the cassette door. Depress
fully until the cassette is engaged and begins play­ing.

NOTE: Observe the cassette operation cautions in

the Care and Maintenance section of this
manual.

bnFAST-FORWARD/EJECT BUTTON

This button performs two functions. To eject a
cassette, simply depress the button fully then re­lease. The cassette will eject and radio operation
will resume.

To fast-forward the tape, depress the button half­way in to the locked position. To stop fast-forward
and resume normal tape playback, depress the
button slightly and release. Do not press fully in or
the cassette will be ejected.

boCDINPUT

An audio input jack for use with portable CD players
is located on the front control panel. Using an audio
patch cable with standard 1/8" phono plugs (avail­able at most radio supply stores), attach the audio
outputfrom the CD player to the CD input jack onthe
radio. The CD player will now operate through the
audiosystem of the radio using the volume,balance
and tone controls of the radio for adjustment of the
sound. Remove the patch cable from the CD input
jack to resume radio operation or cassette play.

-3-

bpFRONT PANELRELEASE KNOB

This knob is used to release the mechanism that
holds the front panel to the chassis. To detach the
front panel, press the button so that the left side of
the panel is released. Grasp the released side and
pull it off of the chassis. To re-attach the panel,
position the right side of the panel in place first and
then press the left side of the paneluntil the mecha­nism locks it into place.

DETACHING THE FRONT PANEL

Release Button

NOTES ON USE OF FRONT PANEL

1. Make sure the front panel is right-side-up when
attaching it to the chassis as it cannot be at­tached when up-side down.

2. Do not press very hard on the front panel when
attaching it to the chassis. No more than light to
moderate pressure should be needed.

3. When attaching the front panel, make sure the
right side is correctly engaged before pressing
the left side to lock it into position.

ATTACHING THE FRONT PANEL

Engage right
side first

-4-

CARE AND MAINTENANCE

The radio portion of your new sound system does not require any maintenance. We recommend you keep this
manual for general reference of the many features found in this unit.

As with any cassette player, the cassette section of this sound system does require a minimum of maintenance to
keep it in good working condition. The following simple care and maintenance suggestions should be followed to
prevent malfunctions of the cassette system.

Cassette Care:

1. Purchase a cassette cleaning kit from your local retail store. Use it! At least every 20 to 30 hours of operation
you must clean the cassette mechanism. A dirty cassette player will have a poor sound.

2. Do not use cassettes that exceed 45 minutes of play on each side.

3. Do not insert a cassette that appears to be broken, twisted or dirty or with loose or torn labels on it.

4. Always keep your cassettes away from direct sunlight or exposure to sub-freezing conditions. If a cassette
is cold, allow it to warm up before use.

5. Do not keep a cassette in the player when not in use.

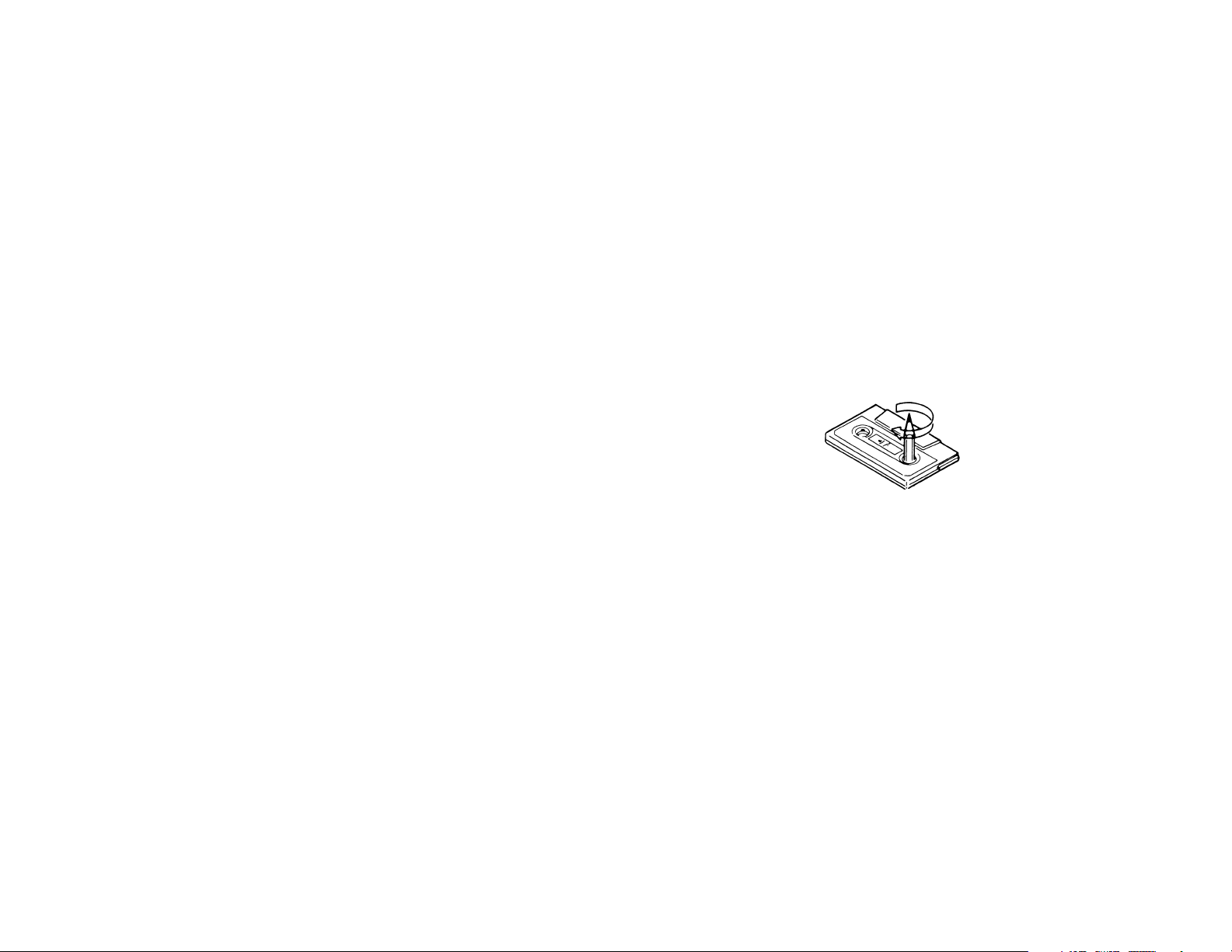

6. Before inserting a cassette in the player, check that the tape is tightly wound on the reels.
Take up any excess slack using a pencil to turn the drive hub in the cassette (see diagram).

SPECIFICATIONS

Size:
Operating Voltage:
Output Power
Output Wiring:

Output Impedance:
Tuning Range:
Sensitivity:
FM Stereo Separation:
Tape Frequency Response:
Tape S/N Ratio:
Wow & Flutter:

* Specifications are subject to change without notice.

7" W x 2" H x 5-3/8" D (178mm x 50mm x 138mm)
12 volts DC, negative ground
14 watts maximum (7 watts x 2 channels)
Common-ground type designed for 2 speaker use.
May also be used with 4 speakers.
Compatible with 4-8 ohm speakers
AM: 540 - 1,710 KHz., FM: 88 - 108 MHz.
AM: 15 uv., FM: 2.5 uv.
30 dB
50-10,000 Hz.
50 dB

0.25% WRMS

-5-

12 MONTH LIMITED WARRANTY

AUDIOVOX CORPORATION (the Company) warrants to the original retail purchaser of this product that should this product
or any part thereof, under normal use and conditions, be proven defective in material or workmanship within 12 months from
the date of original purchase, such defect(s) will be repaired or replaced with new or reconditioned product (at the Company's
option) without charge for parts and repair labor.

To obtain repair or replacement within the terms of this Warranty, the product is to be delivered with proof of warranty coverage
(e.g. dated bill of sale), specification of defect(s), transportation prepaid, to the warranty center at the address shown below.

This Warranty does not extend to the elimination of car static or motor noise, to correction of antenna problems, to costs
incurred for installation, removal, or reinstallation of the product, or damage to tapes, compact discs, speakers, accessories,
or vehicle electrical systems.

This Warranty does not apply to any product or part thereof which, in the opinion of the Company, has suffered or been
damaged through alteration, improper installation, mishandling, misuse, neglect, accident, or by removal or defacement of
the factory serial number/bar code label(s). THE EXTENT OF THE COMPANY'S LIABILITY UNDER THIS WARRANTY IS
LIMITED TO THE REPAIR OR REPLACEMENT PROVIDED ABOVE AND, IN NO EVENT, SHALL THE COMPANY'S
LIABILITY EXCEED THE PURCHASE PRICE PAID BY PURCHASER FOR THE PRODUCT.

This Warranty is in lieu of all other express warranties or liabilities. ANY IMPLIED WARRANTIES, INCLUDING ANY IMPLIED
WARRANTY OF MERCHANTABILITY, SHALL BE LIMITED TO THE DURATION OF THIS WRITTEN WARRANTY. ANY
ACTION FOR BREACH OF ANY WARRANTY HEREUNDER INCLUDING ANY IMPLIED WARRANTY OF MERCHANT­ABILITY MUST BE BROUGHT WITHIN A PERIOD OF 30 MONTHS FROM DATE OF ORIGINAL PURCHASE. IN NO CASE
SHALL THE COMPANY BE LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES FOR BREACH OF THIS
OR ANY OTHER WARRANTY, EXPRESS OR IMPLIED, WHATSOEVER. No person or representative is authorized to
assume for the Company any liability other than expressed herein in connection with the sale of this product.

Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or
consequential damage so the above limitations or exclusions may not apply to you. This Warranty gives you specific legal
rights and you may also have other rights which vary from state to state.

U.S.A. : AUDIOVOX CORPORATION, 150 MARCUS BLVD., HAUPPAUGE, NEW YORK 11788  [phone]
CANADA: CALL 1-800-645-4994 FOR LOCATION OF WARRANTY STATION SERVING YOUR AREA
AUSTRALIA: AUDIOVOX PACIFIC PTY LTD., DOYLE AVENUE, UNANDERRA, NSW 2526  [phone]
NEW ZEALAND: AUDIOVOX PACIFIC PTY LTD., UNIT B, 6 HENDERSON PLACE, PENROSE, AUCKLAND  [phone]

-6-

Form No. 128-4270C1

INSTALLATION INSTRUCTIONS

This unit is designed for installation in cars, trucks, and vans with an existing radio opening. In many cases, a special installation
kit will be required to mount the radio to the dashboard. These kits are available at electronics supply stores and car stereo
specialist shops. Always check the kit application before purchasing to make sure the kit works with your vehicle. If you need a
kit but cannot find it available, call our toll-free “HELP” line.

UNIVERSAL INSTALLATION

1. Remove the detachable front panel if it is attached to the chassis by pushing the “Release” button. Slide the mounting sleeve
off of the chassis. If it is locked into position, use the removal tools (supplied) to disengage it.

2. Check the dashboard opening size by sliding the mounting sleeve into it. If the opening is not large enough, carefully cut or
file as necessary until the sleeve easily slides into the opening. Do not force the sleeve into the opening or cause it to bend
or bow. Check that there will be sufficient space behind the dashboard for the radio chassis.

3. Locate the series of bend tabs along the top, bottom, and sides of the mounting sleeve. With the sleeve fully inserted into the
dashboard opening, bend as many of the tabs outward as necessary so that the sleeve is firmly secured to the dashboard.

4. Place the radio in front of the dashboard opening so that the wiring can be brought through the mounting sleeve. Follow the
wiring diagram carefully and make certain all connections of the wiring harness are secure and insulated with wire nuts or
electrical tape to insure proper operation of the unit. After completing the wiring connections, attach the front panel and turn
the unit on to confirm operation (ignition switch must be “on”). If unit does not operate, re-check all wiring until problem is
corrected. Once proper operation is achieved, turn off the ignition switch and proceed with final mounting of the chassis.

5. Carefully slide the radio into the mounting sleeve making sure it is right-side-up until it is fully seated and the spring clips lock
it into place.

6. Attach one end of the perforated support strap (supplied) to the screw stud on the rear of the chassis using the hex nut provided.
Fasten the other end of the perforated strap to a secure part of the dashboard either above or below the radio using the screw
and hex nut provided. Bend the strap to position it as necessary.
CAUTION: The rear of the radio must be supported with the strap to prevent damage to the dashboard from the weight of the
radio or improper operation due to vibration.

7. Re-attach the front panel to the chassis and test radio operation by referring to the Operating Instructions for the unit.

INSTALLATION USING KITS

1. If your vehicle requires the use of an installation kit to mount this radio, follow the instructions included with the installation kit

to attach the radio to the mounting plate supplied with the kit.

2. Wire and test the radio as described in Step 4 above.

3. Install the radio/mounting plate assembly to the sub-dashboard according to the instructions of the installation kit.

4. Attach the support strap to the radio and dashboard as described in Step 6 above.

5. Replace the dashboard trimpanel.

-7-

EXISTINGDASHOPENING(FILEEDGES TOFITIFNECESSARY-DONOTOVERFILE)
NOTE:IFDASHISSOLID,USEMOUNTINGSLEEVEASATEMPLATE&CUTOPENING

UNIVERSAL INSTALLATION

NUT

SCREW

NUT

FASTENTHISENDTOSECUREPART
OFDASHBOARD.
DRILLHOLE IF NECESSARY.

PERFORATEDSTRAP

FASTENTHISENDTO
SCREWSTUDON
REAROFCHASSIS

MOUNTINGSLEEVE

BENDTOPTABS
UPWARD

BENDBOTTOMTABS
DOWNWARD

RADIO

SCREWSTUD

REMOVAL

TOOLS

DETACHABLEFRONTPANEL

-8-

ANTENNA

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1
12345678

RED

ANTENNASOCKET
ONREAROFRADIO

EXISTINGANTENNACABLE

GROUNDEDMETALPART

OFCARBODY

(REMOVEANYPAINT)

BLACK

WIRING DIAGRAMWIRING DIAGRAM

WIRING DIAGRAM

WIRING DIAGRAMWIRING DIAGRAM

RADIO

IMPORTANT
CONNECTTHEREDWIRETO A
SWITCHED+12VOLTSOURCE.

LEFTSPEAKER

4- 8 OHMS

WHITE

WHITEw/BLACKSTRIPE

GRAY

GRAYw/BLACKSTRIPE

USEWIRENUTSORSOLDERANDTAPEALLSPLICES

-9-

RIGHTSPEAKER

4- 8 OHMS

4 SPEAKER SYSTEM WIRING4 SPEAKER SYSTEM WIRING

4 SPEAKER SYSTEM WIRING

4 SPEAKER SYSTEM WIRING4 SPEAKER SYSTEM WIRING

LEFTFRONTSPEAKER

LEFTREARSPEAKER

NOTE:CONNECTALLOTHERWIRESASSHOWNONPAGE9.

WHITE

TORADIO

WHITEw/BLACKSTRIPE

-10-

GRAYw/WHITESTRIPE

RIGHTFRONTSPEAKER

GRAY

USEWIRENUTSORSOLDER
ANDTAPEALLSPLICES

RIGHTREARSPEAKER

128-5048
11 OF 32

MODE D'EMPLOI

1TOUCHE D'ALIMENTATION

Appuyersur cette touche pour mettre l'unité sous ou
hors tension.

2RÉGLAGE DU VOLUME

Pour augmenter le niveau sonore, appuyer sur le
côté marqué + de la commande. Pour reduire le
niveau sonore, appuyer sur le côté marqué - de la
commande.

3 RÉGLAGE DE TONALITÉ

Appuyer surcette touche pour sélectionner la plage
de tonalité complète ou le réglage atténué des
aigus.

4 RÉGLAGE D’ÉQUILIBRE GAUCHE-DROITE

Permet à l’utilisateur d’ajuster l’équilibre
stéréophonique entre les haut-parleurs gauche et
droit. Tourner en sens horaire pour accentuer le
haut-parleur droit, en sens anti-horaire pour
accentuer le haut-parleur guache.

-11-

5 SÉLECTEUR AM/FM

Appuyer surce bouton pour passer de la bande AM
à la bande FM.

6 SYNTONISATION MANUELLE

La station peut être changée manuellement en
tournant le bouton. Lorsque cette commande est
utilisée pour sélectionner une station, toujours la
régler afin de recevoir le plein signal (exactement
au centre de la fréquence de difusion). Du bruit et
des problèmes de réception pourraient survenir si
la station est mal syntonisée. L’aiguille de cadran
se déplacera le long du cadran pour indiquer la
fréquence syntonisée.

7 VOYANT STÉRÉO (ROUGE)

S’allumera lorsque’une station stéréo est
sélectionnée.

8 BOUTON SELECTEUR FM STÉRÉO/MONO

(ST/MO)

Lors de la réception FM, ce bouton sert à
sélectionner la réception en mono ou en stéréo du
signal radioiffusé. Dans les conditions normales,
laisser l’appareil en mode stéréo, indiqué par le

Voyant Stéréo 7 . Si le signal stéréo est trop

parasité pour obtenir une réception confortable,

appuyer sur le Selecteur Stéréo/Mono pour passer
en mode de réception Mono.

9 COMMUTATEUR LOCAL-DISTANT(DX/LO)

Ce commutateur à deux positions incorporé permet
une réception maximale dans les zones de signal
FM fort et faible. Appuyer sur le commutateur
lorsqu’une station faible (distante) est syntonisée.
Le signal sera ainsi mazimalisé au récepteur.
Relâcher le commutateur dans une zone de signal
extrêmement fort (local). Ceci éliminera tous les
signaux faibles et supprimera les signaux trop forts
afin d’éviter de surcharger l’entrée du récepteur.
Remettrele commutateur à la positiion “distante” en
sortant d’une zone de signal fort.

Remarque:Le commutateurlocal-distant ne modifie

que les signaux FM.

bl TRIMMER D’ANTENNE

Pourun réception optimale en AM, il importeau plus
haut point de réglar le compensateur d'antenne. Le
compensateur d’antenne est situé à l’arrière de
l’appareil, dans la cavité destinée à la cassette.
Régler le poste sur une station à signal faible,
1400KHz environ, et régler le compensateur au
moyend’un petittournevis jusqu’àobtenir laréception
maximale.

-12-

bmFENTE D’INSERTIONDECASSETTE

Tenir la cassette avec le bord exposé de la bande
vers la droite et insérer dans la fente de cassette.
Appuyer à fond jusqu’à ce que la cassette soit
engagée. La lecture commencera immédiatement.

Remarque: Vérifier que la bande est entroulée

fermement sur les bobines avant
d’insérer. Les cassettes C-120 (120
minutes) ne doivent pas être utilisées
car la bande s’emmêle facilement.

bnBOUTON AVANCERAPIDE/ÉJECTION

Ce bouton remplit deux fonctions. Pour éjecter une
cassette, appuyer simplement à fond sur ce bouton
puis relâcher, ce qui permettra de retirer facilement
a cassette une fous éjectée. Ce bouton permettra
aussi de faire avancer rapidement la bande afin de
suter toutprogramme que l’on desire éliminer. Pour
avancerrapidement, appuyer sur ce bouton jusqu’à
mi-course et verrouillage. Pour arrêter l’avance
rapide, appuyer délicatement sur le bouton (ne pas
appuyer à fond, ce qui éjecterait la cassette) et
relâcher. La bande recommencera à avancer à
vitesse normale.

boENTRÉE DISQUE COMPACT

Un jack d’entrée son situé sur le panneau de
commande avant peut être utilsé avec un lecteur
de disque compact portable. Brancher la sortie son
du lecteur de disque compact à l’aide d’un câble
rallinge comportant une fiche électrophone de 1/8
de pouce (disponible dans la plupart des magasins
de fournitures radio) sur le jack entrée disque
compact de la radio. Le lecteur de disque compact
fonctionnera ainsi par l’intermédiare du système
son de la radio, et l’on peut utiliser les fonctions
volume, balance et égaliseur de la radio pour les
réglages sonores. Enlever le câble de raccordement
du jack entrée disque compact pour écouter à
nouveau la radio ou la cassette.

bpBOUTON DE DÉBLOCAGE DU PANNEAU

FRONTAL AMOVIBLE

Ce bouton permet de libérer le mécanisme qui
maintien le panneau frontal de l'appareil a son
chassis. Pour libérer le panneau, appuyer sur le
bouton afin de libérer son coté gauche. Saisir
ensuite ce coté libéré et retirer le panneau
completement. Pour réinstaller le panneau,
introduirele coté droiten premier enensuite exercer
une pression sur le coté gauche jusqu'a ce que le
mécanisme de fixation se bloque.

REMARQUES CONCERNANT LE PANNEAU
FRONTAL AMOVIBLE

1. S’assurer que le panneau avant est dans le

bon sens avant de le fixer au châssis. ll ne peut
s’enclencher sens dessus dessous.

2. Ne pas appuyer trop fort sur le panneau avant

pour engager le mécanisme. Exercer une
pression légère à moyenne.

3. In détachant le panneau avant, s’assurer de le

tirer par le côté gauche et non directement vers
vous. De même, lors de sa remise en place,
veiller à engager le côté droit avant
d’enclencher le gauche pour le bloquer en
position.

RETRAIT DU PANNEAU FRONTAL

BOUTON DE DÉBLOCAGE

RÉINSTALLATION DU PANNEAU FRONTAL

INSÉRER LE CÔTÉ
DROIT EN PREMIER

SOINS ET ENTRETEIN

LECTEUR DE CASSETTES

1. Ne pas employer de cassettes de 120 minutes (C-120).

2. Nettoyer le mécanisme de déroulement de la cassette et la tête de lecture au bout de 30 heures de fonctionnement
et, en tout état de cause, au moins une fois tous les deux mois, au moyen d'une cartouche de nettoyage disponible
dans le commerce.

3. Ne jamais introduire une cassette dans le lecteur si la température de ce dernier ou de la cassette est inférieur
du véhicule.

4. Toujours vérifier la cassette avante de l'introduire dans le lecteur. Si la bande est déroulée, la resserrer comme
indiqué dans le graphie.

5. Prière de lire le manuel avante de mettre l'appareil en route. Ce lecteur comporte en effet nombre de
caractéristiques et d'améliorations techniques qui ne vous sont peut-être pas familières.

SPÉCIFICATIONS

Dimension:
Voltage:
Puissance:
Connexion sortie:

Impédance de sortie:
Bande passante:
Sensibilité:
Séparation stéréo en FM:
Réponse-fréquence:
Rapport signal/bruit:
Papillottement et pleurage:

178mm (L) x 50mm (H) x 138mm (P)
12 volts, tension continue négative
14 watts de puissance maximum (7 watts x 2 canals)
Type terre conçu pour deux haut-parlers. Peut être
utilisé avec quatre haut-parleurs.
Compatible avec les haut-parleurs de4à8ohms.
AM: 540-1,710 KHz, FM: 88-108 MHz
AM: 15 uv., FM: 2.5uv.
30 dB
50-10000 Hz.
50 dB
0,25%

-15-

AUDIOVOX CORPORATION (la Société) garantit à l’acheteur initial du produit que si tout ou partie de ce produit, en cours

GARANTIE LIMITÉE DE 12 MOIS

d’utilisation et sous des conditions normales, venait à présenter des vices de matière primitive ou des défauts de fabrication,
dans les 12 mois suivant la date d’achat initial, ce(s) défaut(s) sera(seront) réparé(s) ou remplacé(s) par un produit neuf ou
reconditionné (au choix de la Société), sans frais de pièces ni de main-d’oeuvre.

Pour obtenir réparation ou remplacement selon les termes de cette Garantie, le produit doit être renvoyé, accompagné d’une
attestation de garantie (par ex., ticket de caisse daté), d’une description du(des) défaut(s), transport prépayé à un centre de
garantie à l'adresse indiquée ci-dessous.

Cette Garantie ne couvre pas la suppression de l’électricité statique ou des bruits du moteur, la correction des problèmes
d'antenne, les coûts engendrés par l'installation, l'enlèvement ou la réinstallation du produit, ou les dégats subis par les
cassettes, les disques compacts, les haut-parleurs, les accessoires ou les circuits électriques du véhicle.

Cette Garantie ne s’applique pas à tout ou partie de produit qui, de l’avis de la Société, a été endommagé en raison ou au cours
de modification, installation incorrecte, défaut de manipulation, emploi abusif, négligence, accident, ou lors du retrait ou de la
dissimulation de l’(des) étiquette(s) portant le numéro de série de l’usine ou le code barres. SELON LES TERMES DE CETTE
GARANTIE, LA RESPONSABILITE DE LA SOCIETE EST LIMITEE A LA REPARATION OU AU REMPLACEMENT, TEL(LE)
QU’IL(ELLE) EST STIPULE(E) CI-DESSUS ET, EN AUCUN CAS, LA RESPONSABILITE DE LA SOCIETE NE POURRA
EXCEDER LE PRIX D’ACHAT PAYE PAR L’ACHETEUR DU PRODUIT.

Cette Garantie remplace toute autre garantie expresse ou responsabilité. TOUTE GARANTIE TACITE, COMPRENANT TOUTE
GARANTIE DE QUALITE LOYALE ET MARCHANDE, EST LIMITEE A LA DUREE DE CETTE GARANTIE ECRITE. TOUTE
ACTION POUR RUPTURE DE TOUTE GARANTIE, SELON LES TERMES DE LA PRESENTE, COMPRENANT TOUTE
GARANTIE IMPLICITE DE QUALITE LOYALE ET MARCHANDE, DOIT ETRE INTENTEE DANS LES 30 MOIS A COMPTER
DE LA DATE D’ACHAT INITIAL. EN AUCUN CAS LA SOCIETE NE SERA RESPONSABLE DE TOUT DOMMAGE INDIRECT
OU FORTUIT POUR RUPTURE DE CETTE GARANTIE OU DE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, DE
QUELLE QUE NATURE QUE CE SOIT. Aucune personne ni aucun représentant n’est autorisé(e) à assumer, au nom de la
Société, d’autre responsabilité que celle exprimée dans la présente, et se rapportant à la vente de ce produit.

Certains Etats n’autorise pas les restrictions relatives à la durée d’application des garanties implicites ni l’exclusion ou la
limitation des dommages indirects ou fortuits. Dans ces Etats, de telles limitations ou exclusions ne s’appliquent donc pas. Cette
Garantie vous donne des droits juridiques spécifiques et vous pouvez également jouir d’autres droits, suivant l’Etat dans lequel
vous vivez.

ETATS-UNIS : AUDIOVOX CORPORATION, 150 MARCUS BLVD., HAUPPAUGE, NEW YORK 11788  800-225-6074
CANADA : COMPOSEZ LE 1-800-645-4994 CONNAÎTRE L'ADRESSE DU POSTE DE GARANTIE DE VOTRE RÉGION
AUSTRALIE : AUDIOVOX PACIFIC PTY LTD., DOYLE AVENUE, UNANDERRA, NSW 2526  [phone]
NOUVELLE-ZELANDE : AUDIOVOX PACIFIC PTY LTD., UNIT B, 6 HENDERSON PLACE, PENROSE, AUCKLAND  [phone]

-16-

Formulaire n°128-4270C1

DIRECTIVES D’INSTALLATION

Cet appareil est conçu pour être installé dans une voiture, un camion ou une fourgonnette étant déjà doté d’une ouverture pour la radio.
Dans bien des cas, il faudra un nécessaire spécial d’installation pour monter la radio au tableau de bord. Ces nécessaires sont vendus
dans les magasins de matériel électronique et les ateliers spécialisés dans l’installation des chaînes stéréo d’auto. Vérifiez toujours
l’utilisation indiquée du nécessaire avant de l’acheter pour vous assurer qu’il convient à votre véhicule. S’il vous faut un nécessaire mais
que vous ne parvenez pas à vous en procurez un, composez le numéro de notre ligne d’assistance sans frais.

INSTALLATION UNIVERSELLE

1. Retirer le panneau avant, s’il est fixé au châssis, en poussant le bouton de libération “Release”. Faire glisser la gaine de montage hors
du châssis. Si elle est bloquée, la dégager à l’aide des outils de retrait (fourni).

2. Vérifier la taille de l’ouverture pratiquée dans le tableau de bord en y insérant la gaine. Si l’ouverture n’est pas suffisante, découper ou
limer délicatement les bords jusqu’à ce que la gaine puisse être insérée aisément dans l’ouverture. Ne pas forcer la gaine dans
l’ouverture et éviter de la courber ou de la plier. Vérifier qu’il y ait suffisamment d’espace derrière le tableau de bord pour loger le châssis
de la radio.

3. Repérer la série de pattes de pliage situées sur le pourtour de la gaine de montage. Cette dernière étant complètement introduite dans
l’ouverture du tableau de bord, replier vers l’extérieur autant de pattes qu’il est nécessaire pour fixer solidement la gaine au tableau de
bord.

4. Placer la radio devant l’ouverture du tableau de bord de manière à ce que le câblage puisse être acheminé à travers la gaine. Suivre
rigoureusement le schéma de câblage et s’assurer que tous les branchements du harnais de câbles sont solides et isolés avec des
écrous ou du ruban isolant pour garantir un fonctionnement correct de l’unité. Une fois le câblage terminé, fixer le panneau avant et mettre
l’unité sous tension pour vérifier le bon fonctionnement (la clé de contact doit être tournée). Si l’unité ne se met pas en marche, vérifier
tous les câblages jusqu’à ce que le problème disparaisse. Une fois l’installation réussie, couper le contact, et procéder au montage final
de ce dernier.

5. Insérer délicatement la radio dans la gaine de montage, en s’assurant que la radio ne soit pas sens dessus dessous, jusqu’à ce qu’elle
repose complètement et que les pinces à ressort s’enclenchent.

6. Fixer l’une des extrémités de l’étrier perforé (fourni) au crampon à vis situé à l’arrière de la radio, à l’aide de l’écrou hexagonal fourni.
Fixer l’autre extrémité de l’étrier à une partie fixe du tableau de bord, soit en-dessus, soit en-dessous de la radio, à l’aide de la vis et
de l’écrou hexagonal fournis. Courber l’étrier pour rectifier la position si nécessaire.
ATTENTION: L’arrière de la radio doit être soutenu par l’étrier pour éviter que le poids de l’unité ou un fonctionnement incorrect dû aux
vibrations n’endommagent le tableau de bord.

7. Remonter le panneau avant sur le châssis et vérifier le fonctionnement de la radio en se reportant aux consignes de fonctionnement
de l’unité.

INSTALLATION À L’AIDE D’UN NÉCESSAIRE

1. Si vous devez utiliser un nécessaire d’installation pour monter la radio à votre véhicule, suivez les directives fournies avec le nécessaire
d’installation pour fixer la radio à la plaque de fixation fournie avec ce nécessaire.

2. Câblez la radio et vérifiez qu’elle fonctionne en suivant les directives de la section 4 ci-dessus.

3. Installez l’assemblage radio/plaque de fixation sur la partie située sous le tableau de bord selon les directives du nécessaire d’installation.

4. Fixez la bande de soutien à la radio et au tableau de bord comme l’indique la section 6 ci-dessus.

5. Replacez le panneau de garnissage du tableau de bord.

-17-

OUVERTUREACTUELLEDANSLETABLEAUDEBORD(LIMERLESBORDS
POURACCOMODERL’UNITESINECESSAIRE -NEPASLIMERTROPLOIN)
REMARQUE:SILE TABLEAUDEBORD ESTPLEIN,UTILISERLAGAINE DE
MONTAGECOMMEGABARITETDECOUPERL’OUVERTURE

INSTALLATION UNIVERSELLE

ECROU

ETRIERPERFORE

ATTACHERCETTEEXTREMITE
AUCRAMPONAVISA
L’ARRIEREDUCHASSIS

VIS

ECROU

ATTACHERCETTEEXTREMITEPOUR
FIXERLAPIECEAUTABLEAUDEBORD.
PERCERUNTROUSINECESSAIRE.

GAINEDEMONTAGE

REPLIERLESPATTES

SUPERIEURESVERS

LEHAUT

REPLIERLES
PATTESINFERIEURES
VERSLEBAS

RADIO

CRAMPONAVIS

OUTILSDE
RETRAIT

PANNEAUAVANTAMOVIBLE

-18-

ANTENNE

ROUGE

SCHEMA DE CABLAGESCHEMA DE CABLAGE

SCHEMA DE CABLAGE

SCHEMA DE CABLAGESCHEMA DE CABLAGE

PRISED'ANTENNEAU
DOSDELARADIO

LEFILD'ANTENNE

VERSLAPIECEMETALLIQUE

DELAVOITURE(RETIRER

TOUTEPEINTURE)

NOIR

POSTEDERADIO

IMPORTANT
BRANCHERLE FILROUGEVERSLA
SOURCE+12VOLTSCOMMUTEE.

HAUT-PARLEURGAUCHE

4- 8 OHMS

BLANC

BLANCRAYENOIR

UTILISERDESECROUSAFILDUSOUDERETAPPLIQUER

DURUBANISOLANTATOUTESLESEPISSURES

-19-

GRIS

GRISRAYENOIR

HAUT-PARLEURDROIT

4- 8 OHMS

SYSTEME DES 4 HAUTE-PARLEURSSYSTEME DES 4 HAUTE-PARLEURS

SYSTEME DES 4 HAUTE-PARLEURS

SYSTEME DES 4 HAUTE-PARLEURSSYSTEME DES 4 HAUTE-PARLEURS

HAUT-PARLEURAVANTGAUCHE

BLANC

HAUT-PARLEURARRIEREGAUCHE

ÁLARADIO

BLANCRAYENOIR

GRISRAYEBLANC

HAUT-PARLEURAVANTDROIT

GRIS

UTILISERDES ECROUS A FILOU
SOUDERETAPPLIQUERDURUBAN
ISOLANTATOUTESLESEPISSURES

HAUT-PARLEURARRIEREDROIT

REMARQUE:RACCORDERTOUSLESAUTRESFILSCOMMEILESTMONTRÉALAPAGE19.

-20-

128-5048
21 OF 32

INSTRUCCIONES DE OPERACIÓN

1BOTON DE ALIMENTACION

Oprima este botón para encender o apagar la
unidad.

2 CONTROL DEL NIVEL DE VOLUMEN

Para aumenter el nivel de volumen, oprima el lado
+ del control. Para disminuir el volumen, oprima el
lado - del control.

3CONTROL DE TONOS

Aplaste este boton para seleccionar completo
alcanse o para disminuir el triple.

4 CONTROL DE EQUILBIRIO ACÚSTICO

IZQUIERDO/ DERECHO

Le permite ajustar el balance estereofónico entre
el altavoz izquierdo y el derecho. Girelo hacia la

derecha para acentuar el altavoz derecho y hacia
la izquierda para acentuar el altavoz izquierdo.

-21-

5SELECTOR DE BANDAS FM/AM

Oprima este botón para cambiar de banda AM a
FM.

6CONTROL DE SINTONIZACIÓN MANUAL

Usted puede cambiar de estación girando
manualmente el botón. Cuando use este control
para seleccional una estación, siempre debe
ajustarlo de manera que reciba la señal completa

(exactamente en el centro de la frecuencia de
transmisión). Si está fuera de la estsación pdoria
tener problemas de ruido y de recepción. La aguja
se moverá por el cuadrante indicando la frecuencia
que sintoniza.

7INDICADOR DE ESTEREO

Esta indicador se encenderá cuando haya
seleccionado una estación estereofónica.

8 SELECTOR FM ESTEREO/MONO (ST/MO)

Durante la operación FM de la radio, se utiliza este
boutón para seleccionar la recepción monofónica o
estereofónica de la señal de radioifusión. En
condiciones normales de recepción, se debe dejar
la unidad en el modo estereofónica, indicado por el

Indicador de Estereo 7.Si la señal de estereofónica

esdemasiado ruidosa para escuchar cómodamente,

apriete el botón Selector Estereofónica/Monofónica
para cambiar a recepción monofónica.

9COMMUTADOR DE RECEPCION LOCAL-DIS-

TANT

Este conmutador de dos posiciones, permite una
recepción óptima de señales de FM, tanto débiles
como fuertes. Cuando la emisora sintonizada es
débil (distante) se aprieta el botón hacia adentro lo
que proporciona la señal máxima al receptor.
Cuando se está en una zona de señales
extremadamente fuertes (local), se debe sacar
hacia afuera el botón, lo que elimina todas las
señales débiles y atenúa las señales demasiado
fuertes para evitar la sobrecarga de la entrada del
receptor. Cuando se sale de una zona de señales
fuertes, conmute nuevamente a la posición distante
marcada “DX”.

blCOMPENSADOR DE ANTENA

Es importante ajustar el compensador de antena
para óptima recepción AM. El compensador de
antena está situado detrás de la ranura de la cinta.
Sintonize una estación débil cerca de los 1400 KHz
y ajuste el compensador con un destornillador
pequeño para lograr una señal óptima de recepción.

NOTA: El ajuste del compensador de antena es

-22-

únicamente para la banda AM y no tiene
ningún efecto en la banda FM. Una vez
ajustado, ningún otro cambio más al
compensador de antena será requerido a
menos que la antena, cable de la antena, o
longitud del mástil de la antena se cambie,
en cuyo caso, el compensador deberá ser
reajustado como se describe arriba.

bmRANURAPARACASSETTES

Sostenga el cassette con el borde de la cinta
expuesta hacia la derecha e introdúzcalo en la
ranura del cassette. Empújelo totalmente hasta que
el cassette enganche. Comenzará a tocar
inmediatamente.

NOTA: Compruebe que la cinta esté firmemente

enrollada antes de introduciria. No debe
usar cassettes C-120 (120 minutos) ya que
la cinta puede enredarse fácilmente.

bnBOTÓN PARAA VANCE RÁPIDO/EYECCION

Este botón realiza dos funciones. Para expulsar un
cassette, sólo tiene que oprimir totalmente este
botón y luego soltarlo. El cassette se expulsará
para poder retirarlo fácilmente. Este botón también
le permite avanzar rápidamente la cinta para saltar
cualquier grabación que no desee. Para usar el

avance rápido, oprima el botón hasta la mitad en la
posición de cierra. Para detener el avance rápido,
oprima ligeramente el botón (no totalmente, ya que
el cassette se expulsará) y luego suéltelo. La cinta
regresará a su velocidad normal.

boENTRADAPARA CD

En la parte delantera del tablero de control se
encuentra un conector de entrada de audio para
usar con los reproductores portátiles de CD. Con
un cable de conexión para audio con enchufes
fonográficos de 1/8 pulg. estánder (se pueden
comprar en la mayoría de las tiendas de radio),
conecte la salida de audio del reproductor de
cassettes al connector de entrada de CD en la
radio. El reproductor de CD operará a través del
sistema de audio de la radio usando los controles
de volumen, equilibrio y tono de la radio para
realizar el ajuste del sonido. Quite el cable de
conexión para recomenzar la operación de la radio
reproducción de cassettes.

-23-

DELANTERO

Este botón se usa para soltar el mecanismo que
sujeta el panel delantero al chasis. Para
desmontar el panel delantero, apriete el botón para
soltar el lado derecho del panel. Sujete el lado
suelto del panel y sáquelo del chasis. Para
reconnectar el panel, posicióne el lado derecho del
panel primero y despues aplaste el lado izquierdo
del panel asta que el mecanismo se junte.

NOTAS SOBRE EL USO DEL PANEL
DELANTERO

1. Asegúrese que el panel delantero esté para

arriba cuando lo sujete al panel del chasís, ya
que no puede ser sujetado para abajo.

2. No presione demasiado duerte en el panel para

enganchar el mecanismo al sujetar el panel. No
necesita utilizarse más que una fuerza leve o
moderada.

3. Cuando desmonte el panel, asegúrese the

zafarlo del lado izquierdo, y no directamente
hacia usted. Así mismo, cuando ajuste el panel,
asefúrese que el lado derecho esté enganchado
antés de presioner el lado izquierdo para
engancharlo en su posición. No trate de
enganchar el lado izquierdo primero o de

empujar el panel directamente hacia dentro.

DESMONTAJE DEL PANEL DELANTERObp BOTÓN DE DESCONEXIÓN DEL PANEL

PERILLA DE DESCONEXION

COLOCACION DEL PANEL DELANTERO

CONECTE EL LADO
DERECHO PRIMERO

-24-

CUIDADO Y MANTENIMIENTO

La parte correspondiente a la radio de su nuevo sistema de audio no requiere ningún mantenimiento. Le
recomendamos guardar este manual para consultarlo más adelante para usarlo como referencia general en relación
con las muchas funciones que tiene esta unidad.
Al igual que cualquier otro reproductor de cassettes, la parte correspondiente al reproductor de cassettes de este
sistema de audio requiere un mínimo de mantenimiento para que continúe estando en buenas condiciones de
funcionamiento. Se deberán seguir las siguientes sugerencias para el cuidado y mantenimiento a fin de evitar
desperfectos del sistema de cassettes.

CUIDADO DE LAS CASSETTES:

1. Compre un juego de limpieza de cassettes en alguna tienda local y úselo. Cada 20 a 30 horas de operación,
como mínimo, debe limpiarse el mecanismo para cassettes, ya que un reproductor de cassettes sucio tendrá
un mal sonido.

2. No use cassettes que tengan más de 45 minutos de cada lado.

3. No inserte una cassette que parezca estar rota, enredada o sucia, o bien que tenga etiquetas

sueltas o rasgadas.

4. Nunca deje las cassettes expuestas a la luz solar directa o en condiciones de

temperaturas inferiores a cero grado. Si la cassette está fría, espere a que se caliente
un poco antes de usarla.

5. No deje una cassette en el reproductor cuando no la use.

6. Antes de insertar una cassette en el reproductor, compruebe que la cinta esté bien rebobinada en los carretes.

Elimine cualquier exceso de flojedad usando un lápiz para hacer girar la ruedita impulsora de la cassette (véase
el diagrama).

ESPECIFICACIONES:

Tamaño:
Tensión de servicio:
Potencia de salida:
Cableado de salida:

Impedancia de salida:
Margen de sintonización:
Sensibilidad:
Separación estereofónica FM:
Respuesta de frecuencia de cinta:
Relación señal/ruido de la cinta:
Fluctuación y trémolo:

* Las especificaciones están sujetas a cambios sin previo aviso.

7" (ancho) x 2" (altura) x 5-3/8" (profundidad) 178 mm x 50 mm x 138 mm
12 voltios CC, negativo a masa
máxima de 14 vatios (7 vatios por 2 canales)
Tipo de tierra comón diseñado para usar con 2 altavoces.
Puede también usarse con 4 altavoces.
Compatible con altavoces de 4-8 ohms
AM: 540 - 1,710 KHz , FM: 88 - 108 MHz
AM: 15 uv. , FM: 2.5 uv.
30dB
50 - 10,000 Hz.
50 dB

0.25% WRMS

-25-

GARANTIA LIMITADA DE 12 MESES

AUDIOVOX CORPORATION (la Compañía) garantiza al comprador minorista original del presente producto que en el caso
de que este producto o cualquiera de las partes del mismo, bajo circunstancias y condiciones de uso normal, tuviera algún
defecto, tanto en el material como en la mano de obra, dentro de un plazo de 12 meses a partir de la fecha de compra original,
dicho(s) defecto(s) serán reparados o reemplazados (a criterio de la Compañía) sin cargo alguno por las piezas y la mano de
obra para la reparación.

Para obtener servicios de reparación o sustitución en virtud de los términos y las condiciones de la Garantía, se enviará el
producto con la correspondiente constancia de la garantía (es decir, la factura con la fecha de compra), especificando los
defectos, con flete prepagado, a algún sitio de garantía aprobado.

Esta garantía no cubre la eliminación de la estática del automóvil ni los ruidos del motor, la corrección de los problemas de
antena, los gastos incurridos para la remoción o la reinstalación del producto, o los daños provocados a las cintas, los discos
compactos, los altavoces, los accesorios o los sistemas eléctricos del vehículo.

Esta Garantía no se aplica a aquellos productos, o partes de los mismos, que, según opinión de la Compañía, ha sufrido algún
daño o fue dañado como consecuencia de alguna alteración, instalación incorrecta, maltrato, uso indebido, negligencia,
accidente o por la eliminación o mutilación de las etiquetas correspondientes al número de serie y código de barras de la fábrica.
LA RESPONSABILIDAD QUE LA COMPAÑIA ASUME EN VIRTUD DE LA PRESENTE GARANTIA SE LIMITA A LA
REPARACION O LA SUSTITUCION QUE SE MENCIONAN ANTES Y, BAJO NINGUNA CIRCUNSTANCIA, LA
RESPONSABILIDAD DE LA COMPAÑIA HABRA DE EXCEDER EL PRECIO DE COMPRA QUE EL COMPRADOR PAGO
POR EL PRODUCTO.

Esta Garantía reemplaza a toda otra garantía expresa o implícita. TODA GARANTIA IMPLICITA, INCLUYENDO AQUELLAS
GARANTIAS IMPLICITAS DE BUENA CALIDAD Y COMERCIABILIDAD, ESTARA LIMITADA A LA DURACION DE ESTA
GARANTIA ESCRITA. CUALQUIER TIPO DE DEMANDA JUDICIAL POR INCUMPLIMIENTO DE ALGUNAS DE LAS
CONDICIONES DE LA GARANTIA ESPECIFICADA EN EL PRESENTE, INCLUIDA CUALQUIER GARANTIA IMPLICITA DE
BUENA CALIDAD Y COMERCIABILIDAD, DEBERA PRESENTARSE EN EL PLAZO DE 30 MESES A PARTIR DE LA FECHA
DE LA COMPRAORIGINAL. DE NINGUN MODO LA COMPAÑIA TENDRA RESPONSABILIDAD ALGUNA POR CUALQUIER
DAÑO O PERJUICIO INDIRECTO O INCIDENTAL OCASIONADO POR EL INCUMPLIMIENTO DE LA PRESENTE
GARANTIA, O DE CUALQUIER OTRA GARANTIA EXPRESA O IMPLICITA. Ninguna persona ni representante está
autorizada a asumir responsabilidad alguna en nombre de la Compañía, excepto por lo expresado en la presente garantía,
en relación con la venta de este producto.

Algunos estados no permiten limitaciones respecto de la duración de una garantía implícita o la exclusión o limitación de los
daños indirectos o incidentales, por lo tanto, es posible que las limitaciones antes citadas no correspondan en su caso. La
presente Garantía le otorga derechos especiales y usted puede gozar de otros derechos que varían de un estado a otro.

EN LA REGION ESTE DE EE.UU.: AUDIOVOX CORPORATION, 150 MARCUS BLVD., HAUPPAUGE, NEW YORK 11788  800-225-6074
EN CANADA: LLAMAR AL TELÉFONO 1-800-645-4994 PARA LA UBICACIÓN DE LA ESTACIÓN QUE LE PROPORCIONA SERVICO DE GARANTÍA A SU AREA
EN AUSTRALIA: AUDIOVOX PACIFIC PTY LTD., DOYLE AVENUE, UNANDERRA, SNW 2526  [phone]
EN NUEVA ZELANDA: AUDIOVOX PACIFIC PTY LTD., UNIT B, 6 HENDERSON PLACE, PENROSE, AUKLAND  [phone]

-26-

Form. No. 128-4270C1

INSTRUCCIONES DE INSTALACIÓN

Esta unidad está diseñada para instalarse en automóviles, camiones y camionetas que ya tengan un lugar para una radio. En
muchos casos, se necesitará un juego de instalación especial para montar la radio en el tablero. Estos juegos se consiguen en
tiendas de artículos electrónicos y especializados en equipos estereofónicos para autos. Fíjese siempre en la aplicación del
juego antes de comprarlo para asegurarse de que funcione con su vehículo. Si necesita un juego de este tipo pero no puede
encontrarlo, llame a nuestro teléfono de “AYUDA” sin cargo.

INSTALACIÓN UNIVERSAL

1. Saque el panel delantero desmontable si está fijado al chasis, apretando el botón “Release”. Corra el soporte de montaje para
sacarlo del chasis. Si está trabado, use la herramienta de desmontaje (provista) para desengancharlo.

2. Verifique el tamaño de la abertura del tablero deslizando el soporte de montaje. Si la abertura no es lo suficientemente grande,
corte o lime con mucho cuidado y según sea necesario, hasta que el soporte se deslice con facilidad en la abertura. No lo fuerce
hacia adentro de la abertura ni deje que se doble o curve. Fíjese que haya suficiente espacio detrás del tablero para el chasis
de la radio.

3. Ubique la serie de lengüetas plegables que hay a lo largo de las partes superior e inferior y los costados del soporte de montaje.
Cuando el soporte esté totalmente insertado en la abertura del tablero, doble tantas lengüetas como sea necesario para
asegurarse de que el soporte esté bien fijo en el tablero.

4. Coloque la radio enfrente del tablero de manera tal que el cableado puedan pasarse por el soporte de montaje. Atienda
cuidadosamente las instrucciones del diagrama de cableado y asegúrese de que todas las conexiones del cableado estén
seguras y aisladas con tuercas para cables o cintas eléctricas a fin de asegurar un funcionamiento adecuado de la unidad.
Después de finalizar con el cableado, fije el panel delantero en el chasis y encienda la unidad para comprobar que funcione
(el interruptor de encendido tiene que estar en “on”). Si la unidad no funciona, vuelva a examinar todo el cableado hasta
solucionar el problema. Una vez que el funcionamiento sea correcto, apague el interruptor de encendido y prosiga con el
montaje final del chasis.

5. Deslice con cuidado la radio hacia el soporte de montaje, asegurándose de que el lado correcto esté hacia arriba y, una vez
que esté totalmente asentada, pueda enganchar los sujetadores de resorte para trabarla.

6. Fije un extremo de la correa de soporte perforada (provista) al tornillo que está en la parte posterior de la radio, utilizando la
tuerca hexagonal provista. Ajuste el otro extremo de la correa perforada a una parte segura del tablero, ya sea arriba o abajo
de la radio, utilizando el tornillo y la tuerca hexagonal provistos. Doble la correa para ubicarla, si es necesario.
PRECAUCION: La parte posterior de la radio deberá fijarse con la correa para evitar daños al tablero por el peso de la radio
o un mal funcionamiento debido a la vibración.

7. Vuelva a colocar el panel delantero en el chasis y pruebe el funcionamiento de la radio consultando las Instrucciones de
operación de la unidad.

INSTALACIÓN CON LOS JUEGOS

1. Si su vehículo requiere el uso de un juego de instalación para montar esta radio, siga las instrucciones incluidas en el juego
de instalación para colocar la radio en la placa de montaje que se suministra con el juego.

2. Conecte y pruebe la radio según se describe en la sección 2 anterior.

3. Instale el conjunto formado por la radio y la placa de montaje al subtablero, de acuerdo con las instrucciones del juego de
instalación.

4. Fije la brida de sujeción a la radio y el tablero según se describe en la Sección 3-E anterior.

5. Vuelva a colocar el panel de reborde del tablero e instale las perillas en los ejes de la radio.

-27-

ABERTURAQUEEXISTE ENELTABLERO(LOMELOSBORDESPARA
ADAPTARLASIESNECESARIO-NOLIMEDEMASIADO)
NOTA:SIELTABLEROESSOLIDO,USEELCHASISDELARADIO COMO
PLANTILLAYCORTELAABERTURA

INSTALACION UNIVERSAL

TUERCA

TORNILLO

CORREAPERFORADA

FIJEESTEEXTREMOAL
TORNILLODELAPARTE
TRASERADELCHASIS

TUERCA

SOPORTEDEMONTAJE

AJUSTEESTE EXTREMO A UNA
PARTESEGURADELTABLERO.
PERFORE UN ORIFICIO SI ES
NECESARIO.

DOBLELASLENGUETAS
INFERIORESHACIAABAJO

DOBLELAS

LENGUETASSUPERIORES

HACIAARRIBA

RADIO

TORNILLO

HERRAMIENTA

DEEXTRACCION

PANELDELANTERODESMONTABLE

-28-

ANTENA

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

DIAGRAMA DE CABLEADODIAGRAMA DE CABLEADO

DIAGRAMA DE CABLEADO

DIAGRAMA DE CABLEADODIAGRAMA DE CABLEADO

ZOCALOPARALA

RADIO

ANTENADELAPARTE
TRASERADELARADIO

ELCABLEDELAANTENA

AUNAPARTEMETALICADEL

AUTOMOVILCONECTADAA

TIERRA(QUIETLAPINTURA)

NEGRO

ROJO

ALTAVOZIZQUIERDO

BLANCO

BLANCO

CONRAYANEGRA

4- 8 OHMS

USETUERCASMETALICASOSUELDAYCUBRACON

CINTATODOSLOSEMPALMES

-29-

IMPORTANT
CONECTEEL CABLE ROJO A UNA
FUENTECONMUTADADE+12VOLTIOS.

ALTAVOZDERECHO

GRIS

GRIS

CONRAYANEGRA

4- 8 OHMS

SYSTEMA DE 4 ALTAVOZSYSTEMA DE 4 ALTAVOZ

SYSTEMA DE 4 ALTAVOZ

SYSTEMA DE 4 ALTAVOZSYSTEMA DE 4 ALTAVOZ

ALTAVOZDELANTEROIZQUIERDO

ALTAVOZTRASEROIZQUIERDO

NOTA:CONECTETODOSLOSDEMÁSCABLESCOMOSEILUSTRAENLAHOJA29.

BLANCO

ALARADIO

BLANCOCONRAYANEGRA

-30-

GRISCONRAYANEGRA

ALTAVOZDELANTERODERECHO

GRIS

USETUERCASMETALICASO
SUELDAYCUBRACONCINTA
TODOSLOSEMPALMES

ALTAVOZTRASERODERECHO

For Installation Help

Call Toll Free

1-800-645-71021-800-645-7102

1-800-645-7102

1-800-645-71021-800-645-7102

Monday - Friday 8:30am - 7:00pm Eastern
Saturday 9:00am - 5:00pm Eastern

IN USA & CANADA ONLY

Línea directa para cuestiones de instalacion,
disponible solo en Estados Unidos y Canadá

Audiovox Corporation, Hauppauge, N.Y. 11788

Form No. 128-5048
