A34XP & A46XP
Amplifiers
Installation and
Operation Manual
Contents
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Indicators and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Testing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Introduction
Thank you for purchasing a Jensen amplifier. AXP series amplifiers offer extreme value and performance. Proper
installation is essential for optimal performance and long-term reliability. Please read through this manual to familiarize
yourself with your amplifier and its functions.
Warranty Service
If your Jensen amplifier should ever require service, you will need to have the original dated receipt. If you need to
return the unit for any reason, always include the receipt with the product.
Installation Assistance
For installation assistance, call 1-800-323-4815 during normal business hours, or visit www.jensen.com at any time.
Features
AXP Series two-channel amplifiers include:
• Easy access, top mounted controls
• Continuously variable high pass/low pass crossover
• 40Hz – 400Hz crossover frequency range
• Continuously variable bass boost, centered at 45Hz
• Input level control
• Traditional input circuitry – low and high level inputs
• Pre-amp output for installation flexibility
• Dual status LED diagnostic indicator
• Thermal, short circuit and low impedance protection circuitry
• PWM MOSFET power supply
• Discrete amplifier design with complementary high current bi-polar output stage
A34XP & A46XP
A34XP & A46XP
Manual de Installation Et Operation
Table des Matières
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Dispositifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Câblage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Indicateurs et Contrôles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Preuves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Localisations de Problèmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Introduction
Merci pour acheter un amplificateur Jensen. La serie de amplificateurs AXP ofre un gran valeur
et un excellent dégagement. L' installation adéquat c'est essentiel par un fonctionnement
optimun et une confiance à long terme. S'il vous plâit vous lisez avec attention ce manuel pour
s' habituer à votre amplificateur et ses fonctions.
Service De Garantie
Si votre amplificateur Jensen requiert quelquefois d'un service après-vente, vous devrez avoir la
facture original. Si parfois vous avez besoin de restituer l'unité par n'importe raison vous devrez
toujours expedier la facture avec l'unité.
Asistance Par L'installation
Si vous devez demander assistance technique par l'installation du amplificateur vous devez
téléphoner au numéro 1-800-323-4815 ou vous pouvez visiter le site www.jensen.com.
A34XP & A46XP
Manual de Instalación y Operación
Contenido
Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Cableado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
CaIndicadores y Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Pruebas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Localización de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Introducción
Gracias por comprar un amplificador Jensen. La serie de amplificadores AXP ofrece gran valor y
excelente desempeño. Su instalación apropiada es esencial para un funcionamiento óptimo y
confiabilidad a largo plazo. Por favor, lea atentamente este manual para familiarizarse con su
amplificador y sus funciones.
Servicio de Garantía
Si su amplificador Jensen alguna vez necesita de un servicio, usted necesitará poseer el recibo
original. Si alguna vez necesita devolver la unidad por cualquier motivo, siempre envíe el recibo
con el producto.
Asistencia para la Instalación
Para solicitar asistencia para la instalación, llame al 1-800-323-4815 durante horas laborales, o
visite www.jensen.com en cualquier momento.
Dispositifs
Les amplificateurs de deax circuits de la série AXP incluent:
• Acces facile aux contrôles installés dans l'endroit supérieur
• Filtre passe-haut et passe-bas à variation continue
• Rang de frequence de croisée de 40 Hz à 400 Hz
• Hausse en basse de façon continue variable centrée en 45Hz
• Comande de niveau d'entrée
• Traçage de circuit d'entrée habituel - niveaux d'entrée des bas et des hauts
• Sortie pre-amplifie par la flexibilité dans l'installation
• Indicateur de diagnostic (LED) d'état dual
• Traçage de circuit de protection de température, de court-circuit et de baisse impédance
• Réseau d' alimentation PWM MOSFET
Características
·Los amplificadores de dos canales de la Serie AXP incluyen:
• Acceso fácil a controles que se encuentran en parte superior
• Sobre modulación de paso alto/paso bajo continuamente variable
• Rango de sobremodulación de 40Hz a 400Hz
• Alza baja continuamente variable, centrada en 45Hz
• Control de nivel de entrada
• Trazado de circuito de entrada tradicional - niveles de entrada bajos y altos
• Salida preamplificada para flexibilidad en la instalación
• Indicador de diagnóstico LED de estado dual
• Trazado de circuito de protección térmica, de cortocircuito y de baja impedancia
2
A34XP & A46XP
Installation
Before You Begin
To install the amplifiers, you will need tools, supplies and adapters. It is best to make sure you
have everything you need before you start.
Supplies and Tools Needed
Supplies
• Black electrical tape
• Amplifier Installation Kit
Too ls
• Cordless drill with assortment of bits
• Flat-head and Phillips screwdrivers
• Wire cutters/strippers
• Crimping tool
• 12-volt test light or digital multimeter
• Wire brush, sandpaper or scraping tool (ground connection to vehicle should be a clean,
unpainted metal surface)
Disconnect Battery
Before you begin, always disconnect the battery negative terminal.
Location and Mounting
The AXP amplifier’s compact design allows greater flexibility in mounting. It can be mounted
under a seat or in the trunk.
When selecting a location, remember that amplifiers generate heat. Select a location where air
can circulate around the amplifier. Do not cover the amplifier with carpets or enclose it behind
interior trim panels.
Do not mount the amplifier in an inverted or upside down configuration. Every installation will be a
bit different based upon vehicle design. Check all locations and placements carefully before
making cuts or connections.
Note: It is very important to allow air circulation around the amplifier.
Routing Wires
Circuito de Ubicación de los Cables
Cablage
Routing Wires
Proper wiring connections are illustrated in the Routing Wires diagram.
Note: If wiring connections are made incorrectly, the unit will not operate properly and
could become permanently damaged. Follow the installation instructions carefully, or
have the installation completed by an experienced technician.
3
A34XP & A46XP
Installation
Avant Commencer
Par installer les amplificateurs vous nécessiterez des outils; des matériaux et des adaptateurs. C'
est important que vous avez tous les éléments nécessaires avant commencer.
Materiaux Et Outillage Necessaires
Materiaux
• Ruban isolent noire
• Equipement d'installation du amplificateur
Outillage
• Chignole sans câble à diversité de pointes
• Tournevis plains et tournevis Phillips
• Trancheuses de câbles
• Outil par ajuster les connecteurs à pression
• Lumière de preuve de 12 - Volt ou multimètre digital
• Brosse métallique; papier de verre ou outil pour racler (La connexion à terre du véhicule
doit être une surface métallique sans peindre et propre)
Debranchement de la Batterie
Avant commencer débranche toujours la borne négative de la batterie.
Emplacement et Montage
Le dessin compact du amplificateur AXP permet un plus grand flexibilité dans le montage. Le
même peut être placé au dessous du siège ou dans le porte-bagages. Vous devrez choisir une
place où existe circulation d'air autour du amplificateur parce qu' il engendre chaleur.
Ne couvre pas l' amplificateur avec des tapis ou le renferme derrière d'un panneau. Ne mettre
pas l' amplificateur en position invertie ou à l'envers. Chaque installation sera différente d'accord
au dessin du véhicule.
Vous verifiez tous les lieus et les positions prudement avant efféctuer des coupures ou des
conexions.
Note: C'est très important permetre la circulation de l'air autour du amplificateur.
Instalación
Antes de Comenzar
Para instalar los amplificadores usted necesitará herramientas, materiales y adaptadores. Es
importante contar con todos los elementos necesarios antes de comenzar.
Herramientas y Materiales Necesarios
Materiales
• Cinta aislante negra
• Equipo de Instalación del Amplificador
Herramientas
• Taladro sin cable con variedad de puntas y mechas
• Destornilladores planos y destornilladores Phillips
• Cortadores de cables y pelacables
• Herramienta para ajustar conectores a presión (crimpar)
• Luz de prueba de 12-volt o multímetro digital
• Cepillo de alambre, papel de lija o herramienta para raspar (la conexión a tierra al vehículo
debe ser una superficie metálica sin pintar y limpia)
Desconexión de la Batería
Antes de comenzar, siempre desconecte el terminal negativo de la batería.
Ubicación y Montaje
El diseño compacto del amplificador AXP permite una mayor flexibilidad en el montaje. El mismo
puede ser colocado debajo del asiento o en el baúl.
Cuando elija una ubicación recuerde que los amplificadores generan calor. Elija un lugar donde
exista circulación de aire alrededor del amplificador.
No cubra el amplificador con alfombras o lo encierre detrás de un panel. No coloque el
amplificador en posición invertida o al revés. Cada instalación será diferente de acuerdo al
diseño del vehículo.
Verifique todos los lugares y ubicaciones cuidadosamente antes de realizar cortes o conexiones.
Nota: Es muy importante permitir la circulación del aire alrededor del amplificador.
Cablage
La conexion apropié des cables c' est ilustrée dans le diagramme du câblage.
Note: Si les conexions des câbles se font incorrectement l'unité n'opérera pas de façon
appropiée et peut s'abîmer d'une manière permanente. Vous suivrez les instructions
soigneusement ou vous permetez que l'instalation la réalise un technique qualifié.
Circuito de Ubicación de los Cables
La conexión apropiada de los cables está ilustrada en el diagrama de cableado.
Nota: Si las conexiones de cables se realizan incorrectamente, la unidad no operará en
forma apropiada y puede dañarse permanentemente. Siga las instrucciones de instalación
cuidadosamente o haga que la instalación la realice un técnico especializado.
4
A34XP & A46XP

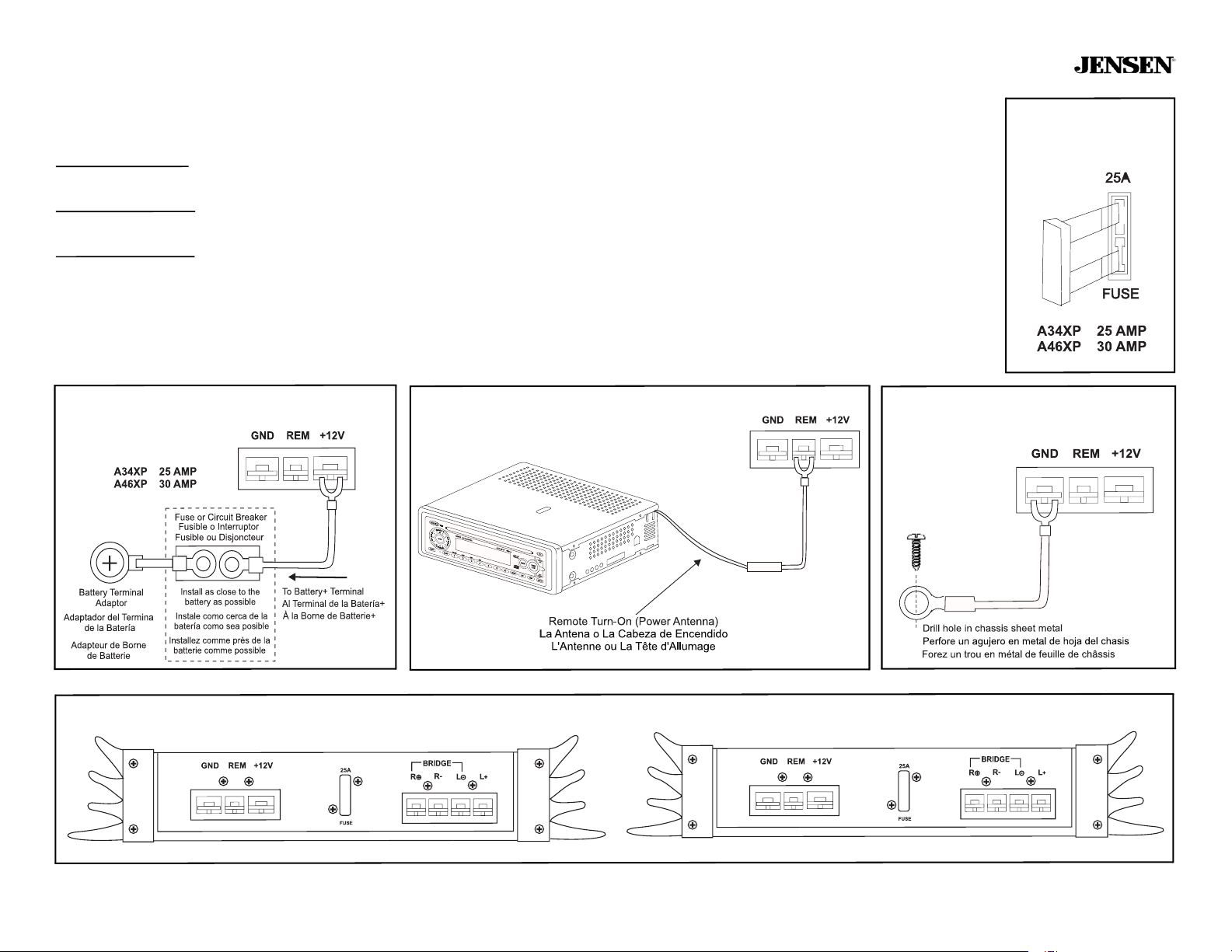

Wiring
Power
Power Terminal (+12V)
Connect directly to the vehicle battery positive (+) terminal with a minimum of 10-gauge wire.
Remote Terminal (REM)
Connect the power antenna or amplifier turn-on lead from the receiver to the amplifier remote terminal.
Ground Terminal (GND)
Connect to a good chassis ground. The ground connection should be to clean, unpainted metal to provide a good electrical connection. Ground wire should be kept as
short as possible.
Replacement Fuses
Use only blade-type fuses.
Power Terminal (+12V)
Terminal Eléctrica (+12V)
Borne électrique (+ 12V)
Remote Terminal (REM)
Terminal Remota (REM)
Borne à Distance (REM)
Ground Terminal (GND)
Terminal a Tierra (GND)
Borne à Terre (GND)
Fuses
Fusibles
Fusibles
A34XP
A46XP
5
A34XP & A46XP
Wiring (continued)

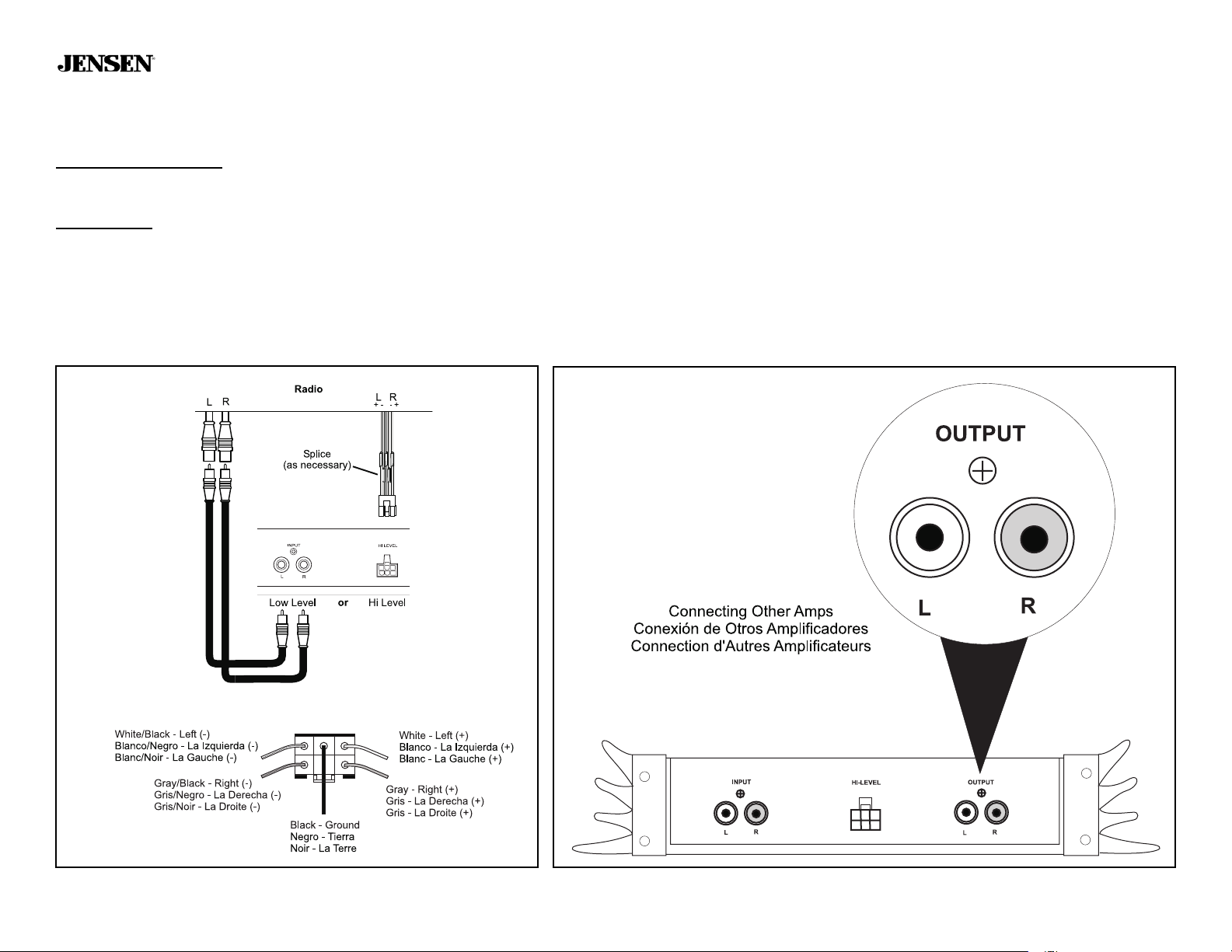

Input Wiring
Low Level Input (RCA Input)
Low level (RCA) input is preferred for best performance. Most trunk/hatchback installations will require a 15-20 foot RCA cable, while pickup trucks and under-seat mounting will require a 6-12 foot RCA
cable. Connect an RCA cable from your receiver to the RCA input on your amplifier.
High Level Input
High level input should be used when an RCA output is not available from the receiver. Connect the speaker outputs from the receiver to the high level input connector.
Note: Only connect the low (RCA) or high level input, not both at the same time.
Connecting Other Amps
The output signal allows you to conveniently connect other amplifiers to each other.
Input Wiring
Cableado de Entrada
Câblage d’Entrée
A34XP & A46XP
6
A34XP & A46XP
Wiring (continued)

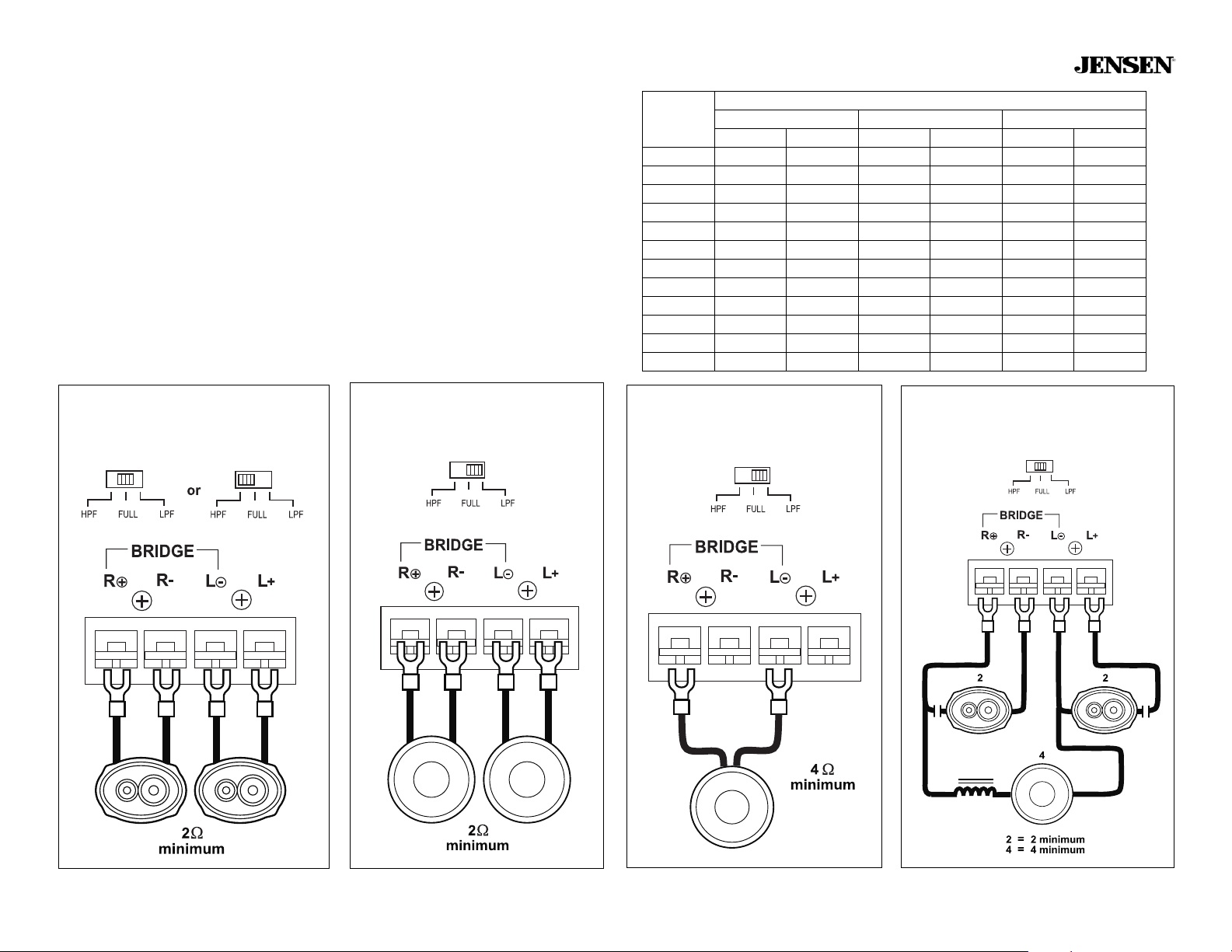

Speaker Wiring
The Speaker Wiring diagrams illustrate the following four options for connecting speakers and
subwoofers to the AXP amps:
• 2 Speakers
• 2 Subwoofers
• Bridged Subwoofer
• Tri-Mode
Note: When running a subwoofer and two full-range speakers together (tri-mode
operation), high and low pass filters must be used. Failure to install these filters may
cause damage to the amplifier and/or the speakers.
2 Speakers
2 Autoparlantes
2 Haut-Parleurs
2 Autoparlantes de Sonido Graves
2 Subwoofers
2 Subwoofers
Frequency
Hz.
80 4.1mH 1000FF 8.2mH 500FF 15mH 250FF
100 3.1mH 800FF 6.2mH 400FF 12mH 200FF
130 2.4mH 600FF 4.7mH 300FF 10mH 150FF
200 1.6mH 400FF 3.3mH 200FF 6.8mH 100FF
250 1.2mH 300FF 2.4mH 150FF4.7mH 75FF
400 0.8mH 200FF 1.6mH 100FF3.3mH 50FF
600 0.5mH 136FF1.0mH 68FF2.0mH33FF
800 0.41mH 100FF 0.82mH 50FF1.6mH26FF
1000 0.31mH 78FF 0.62mH 39FF1.2mH20FF
1200 0.25mH 66FF 0.51mH 33FF1.0mH16FF
1800 0.16mH 44FF 0.33mH 22FF0.68mH10FF
4000 0.08mH 22FF 0.16mH 10FF0.33mH 5FF
Bridged Subwoofer
Sonidosbajos en Puente
Subwoofer En Pont
2 Ohms 4 Ohms 8 Ohms
LCLCLC
Speaker Impedance
Tri-Mode
Tri-Modo
Tri-Mode
7
A34XP & A46XP
Cablage
Energie
Borne électrique (+ 12V)
Brancher directement à la borne positive (+) de la batterie du vehicule avec un câble d'alésage
10.
Borne à Distance (REM)
Brancher l'antenne ou la tête d'allumage du amplificateur de le recepteur à la borne à distance.
Borne à Terre (GND)
Brancher le châssis à une bonne prise de terre. La connexion à terre doit être un metal propre et
sans peindre par fournir une bonne connexion électrique. Le câble à terre doit être le plus court
autant que possible.
Fusibles de Rechange
Vous utilisez exclusivement fusibles pointus.
Câblage d'Entrée
Entrée de Beau Niveau (Entrée RCA)
C'est préferable l'entrée de beau niveau (RCA), pour avoir le meilleur dégagément. La majorité
des installations des porte-bagages requient un câble RCA de 15 à 20 pieds, tandis que les
porte-bagages des pick-ups et les placements au dessous du siège requériront un câble RCA de
6 à 12 pieds. Vous branchez un câble RCA dès son récepteur à l'entrée RCA de votre
amplificateur.
Entrée d'Haut Niveau
L'entrée d'haut niveau doit être utilisé quand n'existe pas une sortie RCA disponible dans le
récepteur. Branchez les sorties de haut-parleur dès le récepteur au connecteur d'entrée d'haut
niveau.
Note: Seulement vous branchez l'entrée de bas niveau (RCA) ou d'haut niveau . N'utilisez
pas les deux à la fois.
Connection d'Autres Amplificateurs
Le signal de sortie le permet à vous brancher convenablement d'autres amplificateurs parmi eux.
Câbleage du Haut-Parleur
Les diagrammes de la gauche illustrent le câbleage par brancher hauts-parleurs des bas.
• 2 Haut-Parleurs
• 2 Subwoofers
• Subwoofer En Pont
• Tri-Mode
Note: Lors de lfutilisation simultanee dfun hautparleur tres basses frequences et deux hautparleurs ordinaires (appele fonctionnement trimodal ou a trois voies), vous devez utiliser des
filtres separateurs passe-bas et passe-haut. Sans ces filtres separateurs, vous risquez
dfendommager votre amplificateur ou vos haut-parleurs.
Cableado
Alimentación
Terminal Eléctrica (+12V)
Conecte directamente a el terminal positivo (+) de la batería del vehículo de calibre 10 como
mínimo.
Terminal Remota (REM)
Conectar la antena o la cabeza de encendido del amplificador desde el receptor a la terminal
remota del amplificador.
Terminal a Tierra(GND)
Conectar a una buena toma a tierra del chasis. La conexión a tierra debe ser un metal limpio y sin
pintar para proveer una buena conexión eléctrica. El cable a tierra debe ser lo más corto posible.
Fusibles del Reemplazo
Use solamente fusibles puntiagudos.
Cableado de Entrada
Entrada de Bajo Nivel (Entrada RCA)
La entrada de bajo nivel (RCA) es preferible por tener el mejor desempeño. La mayoría de las
instalaciones a los baúles requieren un cable RCA de 15 a 20 pies, mientras que a los baúles de
las pickups y las instalaciones bajo el asiento requerirán un cable RCA de 6 a 12 pies. Conecte
un cable RCA desde su receptor a la entrada RCA de su amplificador.
Entrada de Alto Nivel
La entrada de alto nivel debe ser usada cuando no exista una salida RCA disponible en el
receptor. Conecte las salidas del altavoz desde el receptor al conector de entrada de alto nivel.
Nota: Sólo conecte la entrada de bajo nivel (RCA) o alto nivel. No utilice ambas
simultáneamente.
Conexión de Otros Amplificadores
La señal de salida le permite conectar otros amplificadores entre sí.
Cableado del Altavoz
Los diagramas de la izquierda ilustran el cableado para conectar altavozes para bajos
(subwoofers).
• 2 Autoparlantes
• 2 Autoparlantes de Sonido Graves
• Sonidosbajos en Puente
• Tri-Modo
Nota: Cuando use juntos un contrabajo y dos altoparlantes de gama completa (operacion
trimodal), se deben usar filtros de alto y bajo paso. Si no instala estos filtros puede causar dano a
su amplificador o a sus altoparlantes.
8
A34XP & A46XP
Indicators and Controls
Control Panel Access
1. Turn thumbscrew counterclockwise to remove.
2. Gently push down on the thumbscrew to lift the front edge of the control door.
3. Lift and remove the control door.
Note: An optional Allen-head screw (with wrench) is included and can be used in place of
the thumbscrew.
Crossover
Adjust the crossover to accommodate your chosen installation method:
• LPF (low pass filter) - Select this filter when the amplifier will be driving woofers or
subwoofers.
• FULL - Crossover mode is not active; amplifier is in “full range” mode.
• HPF (high pass filter) - Select this filter when the amplifier will be driving full range/separate
speakers, and you want to limit the “bass” going to these speakers.
Tri-Mode/Three-Channel Operation
An amplifier is usually configured for tri-mode operation when you want to use one amplifier to
drive a pair of front speakers and subwoofer(s). In other words, use it when you want to drive a
complete system with one amp. Your Jensen amplifier is capable of tri-mode operation.
Important: Tri-mode operation requires using “passive crossovers”. These crossovers are
available at your local retailer or install shop. Failure to install these filters may damage
your amplifier and/or your speakers.
Power / Protect Light
A dual status LED indicator illuminates red or green to indicate the status of the amplifier.
Green
- Power applied; ON
Red
- Protection circuit activated; STANDBY
Level
The input level control matches the output of your radio to the input of the amplifier. After the
installation is complete, make sure the input level control on the amplifier is turned down all the
way (counterclockwise or all the way to the left).
Play a tape or CD (make sure bass and treble settings or EQ are flat) and turn the volume up
slowly until you just start to hear distortion. Back the volume down just a bit. On the amplifier,
slowly turn up the input level control (clockwise or to the right) until you just start to hear
distortion, and back it down a bit. Now your radio and amplifier levels are matched.
Bass Boost
The bass control increases the volume of the bass at 45 Hz by up to 18 db. Use very carefully!
Indicators and Controls
Indicadores y Controles
Indicateurs et Contrôles
Control Panel Access
Acceso Del Panel De Control
Accès De Pupitre De Commande
9
A34XP & A46XP
Indicateurs et Contrôles
Accès De Pupitre De Commande
Tournez la vis à direction gauche à extrait. Appuyez la vis pour soulever le bord principal de la porte
de la commande. Soulevez et retirez la porte de commande.
Note: Une vis tête-Allen facultative est incluse et peut être utilisée au lieu de la vis de la pouce.
Filtrage (X-Over)
Réglez le dispositif de filtrage en fonction du type d’installation choisi.
• LPF (Filtre passe-bas) - Choisissez ce filtre si l’amplificateur doit être raccordé à des hautparleurs de graves ou d’extrêmes graves.
• FULL - Le filtre est mis hors fonction et l’amplificateur rehausse l’ensemble des fréquences.
• HPF (Filtre passe-haut) - Choisissez ce filtre si l’amplificateur est raccordé à des haut-parleurs
fonctionnant sur l’ensemble des fréquences ou à des haut-parleurs supplémentaires et si vous
voulez limiter la puissance des graves dirigées vers ces haut-parleurs.
Utilisation en Mode Triple / à Trois Canaux
Un amplificateur doit habituellement être configuré en mode triple s’il doit être raccordé à une paire
de hautparleurs avant et à un ou plusieurs haut-parleurs d’extrêmes graves, comme dans le cas du
raccordement d’un amplificateur à un système complet. Votre amplificateur Jensen peut être utilisé
en mode triple.
Important: Le mode triple nécessite l’utilisation de filtres passifs. Ces filtres sont offerts par votre
détaillant local ou par l’atelier de montage. Si ces filtres ne sont pas installés, votre amplificateur et/ou
vos haut-parleurs risquent d’être endommagés.
Lumière d'Energie / Protection
Un indicateur LED d'état duel émet une lumiére rouge ou verte par indiquer l'état du amplificateur.
Ver te
- Energie fournie. Mise en marche (ON).
Rouge
-Circuit de protection activé en attente (STAND BY).
Niveau
Le commande de niveau d'entrée egalise la sortie de votre radio avec l'entrée du amplificateur
Après que l'installation se compléte, vous vous assurez que le commande de niveau d'entrée dans
l'amplificateur est tourné complétement vers la gauche.
Vous mettez une cassette ou un disque compact (vous vous assurez que les contrôles de bas et
aigus sons ou EQ sont aussi plats) et augmentez le volume lentement jusqu'à qu' à peine vous
commencez à entendre une distorsion. Vous disminuez un peu le volumen. Dans l'amplificateur,
augmentez lentement le contrôl de niveau d'entrée (dans le sens des aiguilles de l'horloge ou vers la
droite) jusqu'à qu'à peine vous commencez à entendre une distorsion, et vous disminuez un peu .
Maintenant les niveaux de votre radio et votre amplificateur sont égalés.
Bas (Bass)
Le contrôle de bas augmente le volume des bas en 45 Hz jusqu'à 18 db. Vous utilisez -le
soigneusement!
Indicadores y Controles
Acceso Del Panel De Control
Dé vuelta al tornillo a la dirección izquierda para quitar. Empuje en el tornillo para levantar el borde
delantero de la puerta del control. Levante y quite la puerta del control.
Nota: Un tornillo Allen opcional es incluido y se puede utilizar en lugar del tornillo de pulgar.
Cruce (X-Over)
Regule el cruce para adecuarlo al método de instalación seleccionado.
• LPF–(Filtro de paso bajo) - Seleccione este filtro cuando el amplificador vaya a accionar bajos
y contrabajos.
• FULL–El cruce no está activo, y el amplificador está en el modo “rango total”.
• HPF–(Filtro de paso alto) - Seleccione este filtro cuando el amplificador vaya a accionar
altoparlantes de rango completo/separados, y desea limitar los “bajos” que van a estos
altoparlantes.
Operación Modo Triple/Tres Canales
Un amplificador está usualmente configurado para trabajar en el modo triple cuando desea usar un
amplificador para accionar un par de altoparlantes frontales y contrabajo(s). En otras palabras,
cuando desea accionar un sistema completo con un amplificador. Su amplificador Jensen es capaz
de operar en el modo triple.
Importante: La operación en el modo triple requiere el uso “de cruces pasivos”. Estos cruces están
disponibles donde su vendedor local o en el taller de instalación. Si no instala estos filtros puede
dañar su amplificador y/o sus altoparlantes.
Luz de Energía / Protección
Un indicador LED de estado dual emite una luz roja o verde para indicar el estado del amplificador.
- Energía aplicada; ENCENDIDO (ON)
Verde
Rojo
- Circuito de protección activado; EN ESPERA (STANDBY)
Control de Nivel de Entrada
El control de nivel de entrada iguala la salida de su radio con la entrada del amplificador. Después
que la instalación se complete, asegúrese de que el control de nivel de entrada en el amplificador
esté girado completamente hacia la izquierda (en el sentido contrario a las agujas del reloj).
Ponga un caset o CD (asegúrese que los controles de graves y agudos o EQ estén planos
también) y suba el volumen lentamente hasta que apenas empiece a oír una distorsión. Retroceda
un poco el volumen. En el amplificador, lentamente suba el control de nivel de entrada girándolo
hacia la derecha (en el sentido de las agujas del reloj ) hasta que apenas empiece a oír una
distorsión, y retrocédalo un poco. Ahora los niveles de su radio y su amplificador están igualados.
Bajos (Bass)
El control de bajos incrementa el volumen de éstos en 45 Hz por encima de 18 db. ¡Úselo
cuidadosamente!
10
A34XP & A46XP
Testing
Before you finish the installation, you should perform the following tests to make sure the wiring is
correct and everything is operating properly.
Reconnect Battery
When wiring is complete, reconnect the battery negative terminal.
Test Power Wiring
1. Turn on the receiver, but do not turn up the volume. The amplifier power light should come on. If not, check the REM and +12V wires.
2. Turn up the receiver volume slightly. All speakers should operate. If not, check wiring connections at amplifier and speakers.
Test Speaker Connections
These tests make sure the speakers are connected properly. If speakers don’t play at all, one (or
both) speaker wires may be disconnected.
Troubleshooting
Problem Possible Cause Corrective Action
Amplifier does not operate
(power LED not on) when
vehicle and radio are on
Volume needs to be turned up
too high for amplifier to work
Radio volume is too sensitive Input level control too high Adjust input level control to lower setting
Blows fuses Power wires hooked up
Engine noise (ignition noise/
static or alternator whine)
Protect light comes on, and
amplifier shuts down
No output on channels Speaker wires not connected to
No power to +12V terminal Repair wire or connections
No power to remote wire with
radio on
Fuse blown Check fuse
Input level control too low Adjust input level control to higher setting
incorrectly
Speakers blown or defective Check speakers
Improper ground connections;
ground loop(s)
Amplifier is in thermal
protection
Faulty speaker connection and/
or crossover
Low battery voltage Make sure you are getting between 10.8 and
Speaker impedance less than
two ohms
speakers properly
Input hooked up incorrectly
Check connections to radio with test light
Check power wire connections
Reroute RCA away from main power wires
Reroute RCA cable
Make sure amplifier is grounded to a clean, solid
part of the chassis/frame
Let amplifier cool down before attempting to turn
back on; some installations may require a fan to
keep the amplifier cool, especially if you are
driving subwoofers with the amplifier
Check speakers and/or crossovers for loose or
bad connections
15.6 volts to the amplifier with a digital multimeter
measured at the amplifier
If you are using four ohm speakers, you cannot
have more than two speakers wired in parallel;
amplifier will not operate into two ohms bridged
Refer to owner’s manual for proper installation
procedures
Specifications
AXP Series Two-Channel Amplifiers
Frequency response. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20Hz-20kHz, ±0.5 dB
Signal to noise ratio @ rated power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .>100 dB
Channel separation @ ref. power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >65 dB, 1 kHz
THD & IMD @ ref. power into 2 ohms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <0.8%
Speaker output impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 ohms
Input Impedance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 k ohms
Bass boost center frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45Hz
Crossover slope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 dB/octave, Butterworth
Power requirement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14.4 VDC (10.8-15.6VDC allowable)
A34XP
Power output @ 14.4 VDC, 20Hz-20 kHz
(4 ohms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85 Watts per channel RMS, < 0.5% THD
(2 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 Watts per channel RMS, < 0.8% THD
(4 ohms) bridged. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .230 Watts per channel RMS, < 0.8% THD
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9/16" x 11 1/8" x 8 7/16" (65mm x 283mm x 214mm)
A46XP
Power output @ 14.4 VDC, 20Hz-20 kHz
(4 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Watts per channel RMS, < 0.5% THD
(2 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 Watts per channel RMS, < 0.8% THD
(4 ohms) bridged. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 Watts per channel RMS, < 0.8% THD
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 9/16" x 11 1/8" x 8 7/16" (65mm x 283mm x 214mm)
Warranty
Limited One-Year Warranty (USA and Canada)
Length of Warranty: This warranty from Audiovox Electronics Corporation shall be in effect for a period of one year from the date
of the first consumer purchase.
Persons Protected: This warranty will be enforceable by the original owner during the warranty period so long as proof of date of
purchase from an authorized Jensen dealer is presented whenever warranty service is required.
What is Covered: Except as otherwise specified below, this warranty covers all defects in material and workmanship in this product.
The following are not covered: damage resulting from accident, misuse, abuse, neglect, product modification, improper installation,
incorrect line voltage, unauthorized repair or failure to follow instructions supplied with the product; damage occurring during
shipment (claims must be presented to the carrier); elimination of car static or other electrical interferences; any product purchased
outside USA or Canada, or on which the serial number has been defaced, modified or removed.
How You Can Get Service:
U.S. Purchasers: Please telephone Jensen at 1-800-323-4815 We will either inform you of the name and address of an authorized
Jensen repair station which will service the product or will advise you to send the product to a factory service center. Canadian
Purchasers: The product should be returned to the Jensen dealer from whom it was purchased and such dealer either will service or
arrange for service of the product. If shipment of the product is required, it should be packed securely. The original dated bill of sale
must always be included with the product as proof of warranty coverage.
What We Will Pay For: We will pay for all labor and material expenses required to repair the product, but you must pay any labor
costs for the removal and/or installation of the product. If the product is shipped for warranty service, you must prepay the initial
shipping charges, but Jensen will pay the return shipping charges if the product is returned to an address inside the USA or Canada.
Exclusion of Certain Damages: THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY AND ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WITHOUT LIMITATION THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE AND ANY OBLIGATION, LIABILITY, RIGHT, CLAIM, OR REMEDY IN CONTRACT OR
TORT, WHETHER OR NOT ARISING FROM COMPANY’S NEGLIGENCE, ACTUAL OR IMPUTED. NO PERSON OR
REPRESENTATIVE IS AUTHORIZED TO ASSUME FOR THE COMPANY ANY OTHER LIABILITY IN CONNECTION WITH THE
SALE OF THIS PRODUCT. IN NO EVENT SHALL COMPANY BE LIABLE FOR INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES.
Some states and/or provinces do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitations and exclusions may not apply to you. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state and province to province.
11
A34XP & A46XP
Preuves
Avant finir l'installation vous devez faire la preuve suivante: pour que vous vous assurez que le
câblage est convenablement fait et que tout est en agissant de façon appropié.
Brancher de Nouveau la Batterie
Quand le câblage est complètement fait, brancher de nouveau la borne négative de la batterie.
Epreuve le Câblage d'Energie
1. Mise en marche le récepteur mais n'augmente pas le volume. La lumière d'energie du amplificateur devrait s'allumer. Si ne s'allume pas, révise le REM et le câble + 12 V.
2. Vous augmentez le volune du récepteur et tous les parlants devraient être en action. Sinon révise les connexions du clâvage dans l'amplificateur et les hauts-parleurs.
Epreuve les Connexions du Clâvage
Celle- ci épreuves assurent que les hauts-parleurs sont branchés convenablement. Si les hautsparleurs ne s'écoutent pas, un ou les deux câbles des hauts-parleurs peuvent être déconnectés.
Localisations de Problèmes
Problème Motif possible Correction
L'amplificateur ne marche
pas (LED n'est pas allumé),
quand le véhicule et la radio
sont en fonctionant
Il est nécessaire augmenter
le volume très haut
Le volume de la radio est
trop sensible
Fusibles brûlés Les câbles d'alimentation sont
Bruit du moteur (Bruit/
Perturbations statiques du
allumé ou cri perçant du
alternateur)
La lumière protectrice
s'allume et l'amplificateur
s'éteine
Les conduites n'opérent pas Les câbles sont mauvais branchés
Il n'y a pas courant dans la
terminale + 12 V
Le câble à distance n'a pas
d'alimentation
Fusible brûlé Changer le fusible
Le contrôle de niveau d'entrée est
très bas
Le contrôle de niveau d'entréé est
très haut
connectés en forme incorrecte
Hauts-parleurs brûlés ou
endommagés
Connexions à terre inadéquates;
courbes à terre
L'amplificateur est en protection
thermique
Connexion ou crousement
mauvaises dans l'haut-parleur
Voltage bas de la batterie S'assurer que l'amplificateur porte entre 10,8 et 15,6 volts
L'impédance du haut-parleur est de
2 ohms
avec l'haut-parleur
L'entrée n'est pas bien branchée
Réparer le câble ou les connexions
Verifier les connexions à la radio avec une lumière de
preuve
Ajuster le contrôle de niveau d'entrée
Ajuster le contrôle de niveau d'entrée plus bas
Verifier la connexion des câbles d'alimentation
Réviser les hauts- parleurs
Eloigner le câble RCA des câbles principals d'alimentation
Directioner de nouveau le câble RCA
Assurer que l'amplificateur est branché à terre à une partie
nettoyage et solide du châssis/armature
Laisser que l'amplificateur se refroid avant d'allumer de
nouveau; quelques-unes installations peuvent requérir un
ventilateur par mantenir l'amplificateur frais spécialement
si vous êtes en transmettant haut-parleur des bas avec
l'amplificateur
Voir si les hauts-parleurs et/ou les crousements ont
connexions lâches ou mauvaises
avec un multimètre digital que messure l'amplificateur
Si vous utilisez hauts-parleurs de 4 ohms vous ne pouvez
pas avoir plus de deux hauts-parleurs connectés en
parallèle. L'amplificateur ne fonctionnera pas avec 2 ohms
en pont
Rapporter au manuel du propriétaire par les méthodes
d'installation adéquats
Spécifications
Amplificateurs à deux canaux de série AXP
Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20Hz à 20kHz, ±0,5 dB
Rapport signal/bruit à la puissance normale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >100dB
Séparation de canal à la puissance de référence. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >65dB, 1kHz
DHT & DMI à la puissance de référence (2 ohms). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <0.8%
Impédance des sorties des enceintes de forte puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 à 4 ohms
Impédance des entrées de forte puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47k ohms
Amplification des graves de fréquence central. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45Hz
Pente de cruisement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 dB/octave, Butterworth
Exigences de puissance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14,4VDC (10,8 à 15,6VDC allowable)
A34XP
Puissance de sortie @ 14,4 VDC, 20Hz-20 kHz
(4 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 Watts par canal RMS, < 0.5% THD
(2 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85 Watts par canal RMS, < 0.8% THD
(4 ohms) en pont . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170 Watts par canal RMS, < 0.8% THD
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9/16" x 11 1/8" x 8 7/16" (65mm x 283mm x 214mm)
A46XP
Puissance de sortie @ 14,4 VDC, 20Hz-20 kHz
(4 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Watts par canal RMS, < 0.5% THD
(2 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 Watts par canal RMS, < 0.8% THD
(4 ohms) en pont . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170 Watts par canal RMS, < 0.8% THD
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9/16" x 11 1/8" x 8 7/16" (65mm x 283mm x 214mm)
Garantie
Garantie Limitée d'Un An (Etats-Unis et Canada)
Terme de la garantie: Cette garantie de Audiovox Electronics Corporations prendra effet par une période d'un an des la date de
la première achat du consommateur.
Gens protégés: Cette garantie sera de saisie par le propietaire original pendant la période de garantie toujours que se présent
une facture avec la date d'achat à un distributeur Jensen autorisé quand vous exigez le service de garantie.
Ce que couvre la garantie: Sauf le spécifié dessous, cette garantie couvre tous les défauts de matériaux et de main-d'oeuvre dans
le produit. La garantie ne couvre pas le suivant: dommages résultants d' accidents, mauvais usage, abus, négligence, modification
du produit, installation incorrecte, voltage de ligne incorrect, réparations non autorisé ou défauts en suivre les instructions fournis
dans ce produit; dommages passés pendant l'envoi (les réclamations doivent être realisés au transporteur); élimination de la
statique du vehicule ou des autres intérferences electroniques; n'importe quel produit acheté hors des Etats-Unis ou Canada, ou
dans le quel le nombre de la serie a été altéré, modifié ou effacé.
Comme utilisé le service: Acheteurs dans les Etats-Unis: S'il vous plaît téléphonez-vous à Jensen au nombre 1-800-323-4815.
Nous vous allons informer le nom et l'adresse du service de réparation, lequel le vous fournira le service de réparation du
produit ou le recommendera que vous l'envoye à un Centre de Service de l' usine. Acheteurs de Canada: Le produit devra être
envoyé de nouveau au distributeur Jensen où a été acheté et ce distributeur fera le service ou decidera la reparation du produit. Si
on se réquérira l'envoie du produit , le même devra être emballé avec assurance. La facture original avec la date de vente doit être
incluie avec le produit comme preuve de la couverture de la garantie.
Ce que nous couvrirons: Nous payerons tous les frais de main-d'oeuvre et de materiaux qui exige la réparation du produit, mais
vous devrez payer n'importe qui coût de main-d'oeuvre par la d'installation ou installation du produit. S'il doit être envoyé par
effectuer son reparation, vous devrez payer d'avance les dépenses d'envoi initials, mais Jensen payera les frais de renvoi si la
denrée se restituer dans les Etats-Unis ou le Canada.
Exclusion de certes dommages: CETTE GARANTIE NE S'APPLIQUE PAS AUX APPAREILS NI AUX PIÈCES ENDOMMAGÉS
LORS D'ALTÉRATIONS, D'UNE MAUVAISE MANIPULATION OU UTILISATION, D’UNE NÉGLIGENCE OU D’UN ACCIDENT, NI
SUITE À UNE MAUVAISE INSTALLATION OU UNE RÉPARATION NON AUTORISÉE. CETTE GARANTIE EST EXCLUSIVE ET A
PRÉSÉANCE SUR TOUTES LES AUTRES GARANTIES, FORMELLES OU TACITES, INCLUANT SANS AUCUNE
RESTRICTION, LES GARANTIES TACITES EN QUALITÉ LOYALE ET MARCHANDE ET LES APTITUDES À UN BUT
PARTICULIER, AINSI QUE TOUTE OBLIGATION, RESPONSABILITÉ, DROIT, RÉCLAMATION OU RECOURS AU SEIN D’UN
CONTRAT OU D’UN ACTE DÉLICTUEL, RÉEL OU IMPUTÉ. PERSONNE NE PEUT ASSUMER, À LA PLACE DE LA
COMPAGNIE, QUELCONQUE RESPONSABILITÉ SE RAPPORTANT À LA VENTE DE CET APPAREIL. LA COMPAGNIE NE
SERA, EN AUCUN TEMPS, TENUE RESPONSABLE DES DOMMAGES-INTÉRETS DIRECTS OU INDIRECTS.
Certains états et/ou provinces ne reconnaissent pas les restrictions en matière de durée des garanties implicites et/ou ne
permettent pas les exclusions ou les restrictions en matière de dommages consécutifs ou indirects; il se peut donc que les
restrictions et exclusions ci-dessus ne vous concernent pas.
12
A34XP & A46XP
Pruebas
Antes de finalizar la instalación, usted debe realizar la siguiente prueba para asegurarse que el
cableado esté correctamente realizado y que todo está operando correctamente.
Reconectar la Batería
Cuando el cableado esté totalmente realizado, reconecte el terminal negativo de la batería.
Pruebe el Cableado de Energía
1. Prenda el receptor pero no suba el volumen. La luz de encendido del amplificador debería encenderse. Si no lo hace, revise el terminal remoto (REM) y el cable +12V.
2. Suba ligeramente el volumen del receptor. Todos los parlantes deberían estar operando. Si no, revise las conexiones del cableado entre amplificador y los altavoces.
Pruebe las Conexiones del Altavoz
Estas pruebas aseguran de que los altavoces estén conectados correctamente. Si los altavoces
no suenan, uno o ambos cables de los altavoces pueden estar desconectados.
Localización de Problemas
Problema Causa posible Corrección
El amplificador no funciona
(LED no está encendido)
cuando el vehículo y la
radio están funcionando
Es necesario subir el
volumen muy alto
El volumen del radio es
demasiado sensible
Fusibles quemados Los cables de alimentación están
Ruido del motor (Ruido/
perturbaciones estáticas
del encendido ó chillido del
alternador)
La luz protectora se
prende y el amplificador se
apaga
No operan los canales Los cables del altoparlante están
No hay corriente en el terminal +12V Revisar cable o conexiones
El cable remoto no tiene alimentación
cuando el radio está encendido
Fusible quemado Reemplace el fusible
El nivel de entrada está muy bajo Ajuste el control de nivel de entrada
El nivel de entrada está muy alto Ajuste el control de nivel de entrada más bajo
conectados incorrectamente
Altoparlantes quemados o dañados Revise los altoparlantes
Conexiones a tierra inadecuadas;
curvas a tierra
El amplificador está en protección
térmica
Conexión o sobremodulación mala en
el altoparlante
Voltaje bajo de la batería Asegúrese de que el amplificador alcance entre 10, 8
La impedancia del altoparlante es de
menos de 2 ohms
conectados mal con el altoparlante
La entrada no está bien conectada
Verifique las conexiones a la radio con una luz de
prueba
Verificar la conexión de los cables de alimentación
Aleje el cable RCA de los principales cables de
alimentación
Redireccione el cable RCA
Asegúrese que el amplificador esté conectado a
tierra a una parte limpia y sólida del chasis o
carrocería
Deje que el amplificador se enfríe antes de encender
nuevamente; algunas instalaciones pueden requerir
un ventilador para mantener el amplificador fresco
Vea si los altoparlantes o la sobremodulación tienen
conexiones flojas o malas
y 15,6 voltios con un multímetro digital que mida la
tensión del amplificador
Si usa altoparlantes de 4 ohmios no puede tener más
de dos altoparlantes conectados en paralelo. El
amplificador no funcionará con 2 ohmios en puente
Relea el manual del usuario para los procedimientos
de instalación apropiados
Especificaciones
Amplificadores de dos canales de la serie AXP
Respuesta de frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20Hz a 20kHz, ± 0.5 dB
Señal por ruido de radio @ Corriente promedio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >100 dB
Separación de canal @ Ref. Corriente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >65 dB, 1 kHz
THD & IMD @ ref. corriente a 2 ohms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <0.8%
Impedancia del salida del altavoz de alta potencia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 a 4 ohmios
Impedimento de entradas de alta potencia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47k ohmios
Sobreamplificación del bajo de frecuencia central . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45Hz
Pendiente de cruce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 dB/octavo, Butterworth
Requisitos de corriente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14.4VDC (10.8 a 15.6VDC permitido)
A34XP
Potencia de salida @ 14.4 VDC, 20Hz-20 kHz
(4 ohmios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 Vatios por canal RMS, < 0.5% THD
(2 ohmios) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 Vatios por canal RMS, < 0.8% THD
(4 ohmios) distribuidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 Vatios por canal RMS, < 0.8% THD
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 9/16" x 11 1/8" x 8 7/16" (65mm x 283mm x 214mm)
A46XP
Potencia de salida @ 14.4 VDC, 20Hz-20 kHz
(4 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Vatios por canal RMS, < 0.5% THD
(2 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 Vatios por canal RMS, < 0.8% THD
(4 ohms) distribuidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 Vatios por canal RMS, < 0.8% THD
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9/16" x 11 1/8" x 8 7/16" (65mm x 283mm x 214mm)
Garantía
Garantía Limitada de Un Año (USA and Canada)
Plazo de la Garantía: Esta garantía será efectiva por un periodo de un año desde la fecha de la primera compra del consumidor.
Personas Protegidas: Esta garantía será ejecutable por el propietario original durante el periodo de garantía siempre que se presente
una prueba de la fecha de compra a un distribuidor Jensen autorizado cuando se requiere el servicio de garantía.
Lo que Cubre la Garantía: Excepto lo especificado abajo, esta garantía cubre todos los defectos en materiales y mano de obra en el
producto. Lo que sigue no está cubierto: daños resultantes de accidentes, mal uso, abuso, negligencia, modificación de producto,
instalación incorrecta, voltaje de línea incorrecto, reparaciones no autorizadas o fallas al seguir las instrucciones provistas en este
producto; daños ocurridos durante el envío (los reclamos deben ser realizados al transportador); eliminación de estática del coche u
otras interferencias electrónicas; cualquier producto comprado fuera de Estados Unidos o Canadá, o en el cual el número de seria ha
sido desfigurado, modificado o borrado.
Cómo Realizar un Servicio: Compradores en Estados Unidos: Por favor, llame a Jensen al número 1-800-323-4815. Le vamos a
informar el nombre y dirección de una estación de reparación de Jensen el cual le proveerá del servicio de reparación del producto o le
recomendará que envíe su producto a un centro de servicio de la fábrica. Compradores de Canadá: El producto deberá ser retornado al
distribuidor Jensen del cual fue adquirido y ese distribuidor realizará el servicio o acordará la realización del servicio del producto. Si se
necesitara el envío del producto, el mismo debe ser embalado con seguridad. La factura original con la fecha de venta debe ser incluida
con el producto como prueba de la cobertura de la garantía.
Lo Que Cubriremos: Nosotros pagaremos todos los gastos de mano de obra y materiales que requiera la reparación del producto, pero
usted deberá pagar cualquier costo de mano de obra por la desinstalación o instalación del producto. Si el producto debe ser enviado
para realizar el servicio, usted debe pagar por adelantado los costos de envío iniciales, pero Jensen pagará los costos del envío de vuelta
si el producto se devuelve dentro de Estados Unidos o Canadá.
Exclusión de Ciertos Daños: ESTA GARANTÍA NO ES APLICABLE AL PRODUCTO O PIEZA DEL PRODUCTO QUE HAYAN SIDO
DAÑADOS POR ALTERACIONES, MAL MANEJO, MAL USO, NEGLIGENCIA, ACCIDENTE, INSTALACIÓN INADECUADA O
REPARACIÓN NO AUTORIZADA. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA A CUALQUIERA Y TODAS LAS DEMÁS
GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUIDAS A MANERA DE EJEMPLO, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIABILIDAD Y ADECUACIÓN A LOS FINES ESPECÍFICOS Y A CUALQUIER OBLIGACIÓN, RESPONSABILIDAD,
DERECHO, RECLAMACIÓN O RECURSO CONTRACTUAL O EN MATERIA DE HECHOS ILÍCITOS, YA SEA QUE SURJA O NO DE
LA NEGLIGENCIA, REAL O IMPUTADA, DE LA COMPAÑÍA. NINGUNA PERSONA O REPRESENTANTE ESTÁ AUTORIZADO A
ASUMIR EN NOMBRE DE LA COMPAÑÍA NINGUNA OTRA RESPONSABILIDAD EN RELACIÓN CON LA VENTA DE ESTE
PRODUCTO. EN NINGÚN CASO LA COMPAÑÍA SERA RESPONSABLE DE LOS DAÑOS INCIDENTALES O INDIRECTOS.
Algunos estados y/o provincias no permiten limitaciones en la duración implícita en una garantía y/o no permiten la exclusión o limitación
de daños fortuitos o consecuentes, de manera que las limitaciones anteriores pueden no aplicarse. Esta garantía le da derechos legales
específicos, y usted puede también tener otros derechos que varíen de estado en estado y provincia en provincia.
13
v.102403
Loading...
