Audioline IP 7 Operating Instructions

Voice over IP Telefon

Voice over IP telephone

Bedienungsanleitung

Operating Instructions

IP-7

2

IP-7

Bedienungsanleitung____3

Operating Instructions__34

Vous trouverez le mode d’emploi en français

sur Internet

www.audioline.de

Le istruzioni per l’uso in italiano sono disponibili

sulnostrositoInternet

www.audioline.de

2

- Inhaltsverzeichnis -

1 Allgemeine Hinweise 5..................................

1.1 Bestimmungsgemäße Verwendung 5..............................

1.2 Stromausfall 5..................................................

1.3 Aufstellort 5....................................................

1.4 Temperatur und Umgebungsbedingungen 6........................

1.5 Reinigung und Pflege 6..........................................

1.6 Rückgabe von Altgeräten 6......................................

2 Leistungsmerkmale 7...................................

3 Bedienelemente 8.......................................

4 Inbetriebnahme 9.......................................

4.1 Sicherheitshinweise 9...........................................

4.2 Verpackungsinhalt prüfen 9......................................

4.3 Einführung 9...................................................

4.4 IP-7 Telefon an den PC anschließen 9.............................

4.5 Einrichtung unter Windows XP / 2000 10...........................

5 Anwendersoftware 12...................................

5.1 Generell 12....................................................

5.2 Über Skypet 13...............................................

5.2.1 Download und Installation der Skypet Software 13..................

5.2.2 Aktivierung des magnetischen Auflege -Kontaktes, des Piezo

Schallgebers und anderer Funktionen 13...........................

5.3 Über MSN®-Messenger 15......................................

5.3.1 Download und Installation der MSN®-Messenger Software 15.........

5.4 Über Yahoo!®-Messenger 15.....................................

5.4.1 Download und Installation der Yahoo!®-Messenger Software 15.......

5.5 Über AOLt -Messenger 16.......................................

5.5.1 Download und Installation der AOLt-Messenger Software 16.........

6 Treiber 16..............................................

7 Telefonieren mit Skypet, Bedienung am PC 17...........

7.1 Gespräche führen 17............................................

7.2 Eingehende Gespräche 17.......................................

7.3 Gespräche beenden 18..........................................

7.4 Benutzen der Telefontastatur mit Skypet 19........................

7.4.1 Nummer manuell eingeben 19....................................

3

4

7.4.2 Eingehende Gespräche 19.......................................

7.4.3 Gespräche beenden 20..........................................

7.4.4 Mikrofon Stummschaltung 20.....................................

7.4.5 Hörer Laustärkenregelung 20.....................................

7.4.6 Ruftonmelodie einstellen 20......................................

7.4.7 Registerkarten Auswahl 21.......................................

- Inhaltsverzeichnis -

8 Telefonieren mit MSN®-Messenger 22....................

8.1 Gespräche führen 22............................................

8.2 Eingehende Gespräche 22.......................................

8.3 Gespräche beenden 23..........................................

9 Telefonieren mit Yahoo!® 24.............................

9.1 Gespräche führen 24............................................

9.2 Eingehende Gespräche 25.......................................

9.3 Gespräche beenden 25..........................................

10 Telefonieren mit AOLt 26...............................

10.1 Gespräche führen 26............................................

10.2 Eingehende Gespräche 26.......................................

10.3 Gespräche beenden 26..........................................

11 Einstellungen 27........................................

11.1 Sondereinstellungen bei Verwendung der Skypet Software 27.......

11.2 Einstellungen über die Anwendung 27.............................

11.3 Einstellungen über das Betriebssystem 27.........................

12 Headset verwenden 28..................................

13 Deaktivieren des IP-7 Telefons 29........................

13.1 Deaktivieren unter Windows XP / 2000 29..........................

14 Fehlerbeseitigung 30....................................

15 Wichtige Informationen 31...............................

15.1 Technische Daten 31............................................

15.2 Systemanforderungen 31........................................

15.3 Garantie 32....................................................

16 Konformitätserklärung 33...............................

4

- Allgemeine Hinweise -

1 Allgemeine Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei auftretenden
Fragen wenden Sie sich bitte an unseren Service unter der Service-Hotline
0180 5 00 13 88 (Kosten Deutsche Telekom bei Drucklegung: 12ct/min).
Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen
Reparaturversuche durch. Bei Gewährleistungsansprüchen wenden Sie sich
bitte an Ihren Fachhändler.

Im Zuge von Projektverbesserungen behalten wir uns technische und optische
Veränderungen am Artikel vor.

Achtung: Verwenden Sie dieses Produkt nur mit einer Stromquelle,
die die Anforderungen bezüglich ”begrenzter Stromquellen” gemäß
IEC 60950 oder entsprechender Sicherheitsnormen erfüllt.

1.1 Bestimmungsgemäße Verwendung

Dieses Telefon ist für den Betrieb an einem PC USB-Anschluss entwickelt
worden.

1.2 Stromausfall

Bei einem Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten
Sie für solche Notfälle ein schnurgebundenes Telefon bereit, welches ohne die
Verbindung mit einem PC und dem Internet arbeitet.

1.3 Aufstellort

Stellen Sie das Telefon auf eine ebene und rutschfeste Fläche. Normalerweise
hinterlassen die Füße des Telefons keine Spuren auf der Aufstellfläche. Bei
einigen sehr empfindlichen Lacken und Oberflächen ist es dennoch möglich.
Vermeiden Sie übermäßige Belastungen durch Rauch, Staub,
Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte
Sonneneinstrahlung.

5

6

1.4 Temperatur und Umgebungsbedingungen

Das Telefon ist für den Betrieb in geschützten Räumen mit einem
Temperaturbereich von 10 ºC bis 30 ºC ausgelegt. Es darf nicht in
Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie
die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner
direkten Sonnenbestrahlung aus.

1.5 Reinigung und Pflege

Reinigen Sie die Gehäuseoberflächen mit einem trockenen, weichen und
fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel Lösungsmittel.
Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege
erforderlich. Die Gummifüße sind nicht gegen alle Reinigungsmittel beständig.
Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. Ä. haftbar
gemacht werden.

1.6 Rückgabe von Altgeräten

Wenn Sie Ihr AUDIOLINE -Gerät entsorgen wollen, bringen Sie es bitte zur
Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof).

Das nebenstehende Symbol auf Ihrem Telefon bedeutet, dass das
Altgerät nicht im Hausmüll entsorgt werden darf.

Nach dem Elektro - und Elektronikgerätegesetz müssen alte Elektro- und
Elektronikgeräte getrennt entsorgt werden.

- Allgemeine Hinweise -

6

- Leistungsmerkmale -

2 Leistungsmerkmale

S Leistungsstarkes VoIP-Telefon (geeignet zur Telefonkommunikation

von PC zu PC und zu Telefonen aller Art)

S Tastatur mit Funktionstasten

S Kompatibel zu allen VoIP-Providern und VoIP-Diensten

S USB 1.1 - kompatibel

S Nutzt USB-Spannungsversorgung (keine externe

Spannungsversorgung erforderlich)

S Eigene Audio -Quelle (unabhängig von PC-Soundkarte und anderen

Audio Applikationen)

S Piezo Schallgeber (Treiber erforderlich - Informationen zu Treibern

finden Sie im Kapitel 6, Treiber)

S Unterstützt Microsoft Netmeeting für IP-Telefonie, MSN®-

Messenger, Skypet, Yahoo!®-Messenger, AOLt-Messenger und
viele andere VoIP Service-Anbieter

S 5 verschiedene Klingeltöne

S Hochgeschwindigkeitskommunikation mit 12 Mbit/s

S Magnetischer Auflege-Kontakt

S Blaue Status-LED zur Anzeige der PC-Verbindung und des

Hook-Zustandes (aufgelegt / abgenommen)

S Einfache Installation durch USB-Plug und Play-Technik

S Ausgezeichnete Wiedergabequalität

S Lautsprecher und Mikrofon akustisch isoliert zur Echo-Vermeidung

S Headset Anschluss

7

8

- Bedienelemente -

3 Bedienelemente

1. Hörer

2. Lautsprecher

3. Auflegetaste

4. Mikrofon

5. USB Stecker

6. Leuchtdioden
Statusanzeige (Treiber / Anwendersoftware abhängig)

7. Leuchtdiode für Stummschalt - Status

8. Funktionstasten

9. Wähltasten

10. Hörerablage mit magnetischem Auflege-Kontakt

11. Headset Anschluss

8

- Inbetriebnahme -

4 Inbetriebnahme

4.1 Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die

allgemeinen Hinweise im Kapitel 1 dieser Anleitung.

4.2 Verpackungsinhalt prüfen

Zum Lieferumfang gehören das Audioline IP-7 Telefon, eine Treiber - CD und
diese Bedienungsanleitung.

4.3 Einführung

VolP (Voice over Internet Protocol) ist eine Technologie, die das Internet nutzt,
um Telefongespräche zu führen.

Analoge Sprachsignale werden komprimiert und in digitale Form
umgewandelt. Diese digitalen Signale werden durch Computer-Netzwerke
oder das Internet übertragen.

Mit VolP können Sie unter entsprechenden Voraussetzungen kostenlos
telefonieren. Sie müssen gegebenenfalls nur die Kosten Ihres
Internet-Providers bezahlen!

VolP schaff t somit eine inter essant e Alternati ve zum tradi tionellen Telefoni er en.
Ihr IP-7 ist ein USB- VoIP-Telefon, das Sie an Ihren PC anschließen müssen,

um VolP-Telefonate führen zu können.

4.4 IP-7 Telefon an den PC anschließen

Verbinden Sie den USB-Stecker Ihres IP-7 Telefons mit einer USB-Buchse des
PCs.

Wenn Sie das IP-7 Telefon das erste Mal mit dem PC verbinden, erkennt
Windows die neue Hardware automatisch und wird diese installieren.

Die Tonausgaben (Audio Output), wie zum Beispiel Musik, und die
Toneingaben (Audio Input), wie zum Beispiel Mikrofon, werden dadurch zum
IP-7 Telefon umgelenkt.

9

10

Hinweis: Sollte dies nicht automatisch geschehen, führen Sie bitte die
nachfolgend beschriebenen Schritte aus.

Hinweis: Die Systemsteuerung des PCs kann möglicherweise zusätzliche
Einstellungen für die Bedienung erfordern.

4.5 Einrichtung unter Windows XP / 2000
Hinweis: Die Bezeichnung von Menüpunkten und Schaltflächen variiert

zwischen den Betriebssystemen, z. B.: Sounds und Audiogeräte = Multimedia.
Die Installationsschritte sind jedoch identisch.

1. Klicken Sie auf die Schaltfläche Start. Wählen Sie Einstellungen,
Systemsteuerung und dann Sounds und Audiogeräte.

- Inbetriebnahme -

2. Klicken Sie auf die Registerkarte Audio.

10

- Inbetriebnahme -

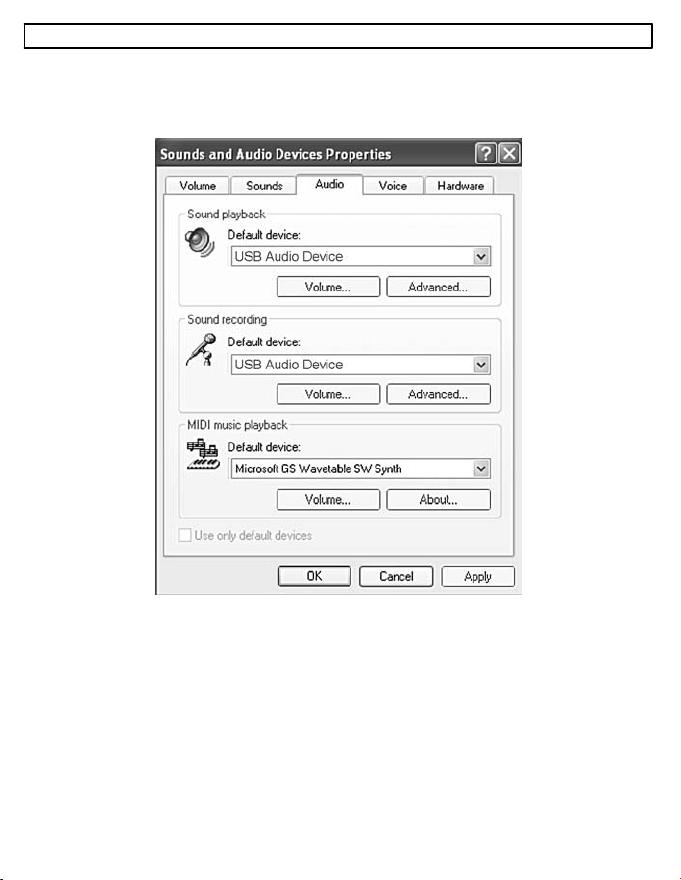

3. Wählen Sie aus dem Pulldownmenü Standardgerät das USB Audio
Device aus. Führen Sie diesen Vorgang gegebenenfalls sowohl für die
Soundwiedergabe wie auch für die Soundaufnahme durch.

4. Zur Übernahme dieser Einstellungen und zum Beenden des Menüs
klicken Sie auf die Schaltfläche OK.

11

12

-Anwendersoftware-

5 Anwendersoftware

Hinweis: In dieser Bedienungsanleitung sind die Anwendersoftware Skypet,

MSN®-Messenger, Yahoo!®-Messenger und AOLt-Messenger aufgeführt.
Weitere Anbieter für das VoIP - Telefonieren finden Sie im Internet. Es werden
dort die verschiedensten Dienste geboten. Das Angebot reicht von ”nur
Internet Telefonieren” bis hin zur ”vollständigen Erreichbarkeit in und aus dem
Fest- und / oder Mobilfunknetz”. Weitere Dienste mit neuen Entwicklungen
werden hinzukommen. Wählen Sie einen Anbieter aus, der Ihren
Anforderungen entspricht.

Hinweis: Die Kurzinformation zu den Anwendungen Skypet,MSN® -
Messenger, Yahoo!®-Messenger und AOLt -Messenger beschreibt das
Vorgehen zum Zeitpunkt der Erstellung dieser Bedienungsanleitung. Bei
Änderung / Aktualisierung der Software durch den Hersteller / Anbieter kann
es zu Abweichungen oder anderer Benennung von Menüpunkten,
Schaltflächen usw. kommen. Sehen Sie das nachfolgend Beschriebene als
Leitfaden.

5.1 Generell

S Entscheiden Sie sich für einen Anbieter.
S Laden Sie stets den neuesten Stand der Anwendung aus dem

Internet herunter.

S Installieren Sie die Software auf Ihrem PC.
S Richten Sie die Anwendersoftware bezüglich Erscheinungsbild,

Kontaktlisten, Favoriten und dergleichen nach Ihren Wünschen ein.

Hinweis: Detaillierte Auskünfte zum Einrichten der Anwendungen finden Sie
auf den Internetseiten der Anbieter Ihrer Anwendersoftware.

12

-Anwendersoftware-

5.2 Über Skypet

Skypet ist eine Software, die Ihnen erlaubt, kostenlose Telefonate mit
anderen Skypet-Nutzern per Internet zu führen.

5.2.1 Download und Installation der Skypet Software

Laden Sie die aktuelle Skypet-Software-Version aus dem Internet herunter
(www.skype.com). Installieren Sie die Software auf Ihrem PC. Füllen Sie die
Felder in den Dialogboxen aus und folgen Sie den Anweisungen für die
Registrierung.

Hinweis: Weitere und detaillierte Auskünfte über die Skypet-Software und
die Funktionen entnehmen Sie bitte den Anleitungen im Internet unter
www.skype.com. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls
Anrufe in das Fest- und / oder Mobilfunknetz führen oder empfangen können.

5.2.2 Aktivierung des magnetischen Auflege-Kontaktes, des Piezo
Schallgebers und anderer Funktionen

Um den magnetischen Auflege-Kontakt, den internen Piezo Schallgeber und
andere Funktionen des IP-7 Telefons zu aktivieren, installieren Sie bitte die im
Lieferumfang enthaltene CD.

Hinweis: Es ist zwingend erforderlich, dass Sie vorher alle bereits auf Ihrem
PC installierten V oice over IP Treiber deinstallieren.

Legen Sie die CD in das Laufwerk. Die Anwendung startet automatisch.

Hinweis: Wenn die Anwendung nicht automatisch startet, navigieren Sie zu
Ihrem CD- Laufwerk und führen einen Doppelklick auf der Setup - Datei aus.

Folgen Sie den Anweisungen auf dem Monitor bis zum Abschluss der
Installation. Führen Sie bitte einen Neustart durch, um die Änderungen
wirksam werden zu lassen.

Wenn Sie Skypet das nächste Mal starten, öffnet sich die Dialogbox
Anwendungsfreigabe (siehe Abbildung auf der nächsten Seite).

S Um diese Dialogbox nicht mehr zu erhalten und dem Programm

dauerhaft den Zugriff auf Skypet zu gewähren, wählen Sie den
ersten Punkt aus.

13

14

-Anwendersoftware-

S Um diese Dialogbox bei jedem Start von Skype t zu erhalten,

wählen Sie den zweiten Punkt aus.

Durch die Wahl des ersten oder des zweiten Punktes wird der magnetische
Auflege-Kontakt, der interne Piezo Schallgeber und andere Funktionen des
IP-7 Telefons aktiviert.

S Um den Zugriff auf Skypet zu verweigern und somit die

Funktionen nicht zu aktivieren, wählen Sie den dritten Punkt aus.

14

-Anwendersoftware-

5.3 Über MSN®-Messenger

MSN®-Messenger ist eine Software, die Ihnen erlaubt, kostenlose Telefonate
mit anderen MSN®-Messenger-Nutzern per Internet zu führen.

5.3.1 Download und Installation der MSN®-Messenger Software

Laden Sie sich die aktuelle MSN®-Messenger-Software-Version aus dem
Internet herunter (www.msn.com). Installieren Sie die Software auf Ihrem PC,
indem Sie den Anweisungen auf dem Monitor folgen.

Nachdem Sie die Software installiert haben, wird Ihnen ein Menüfenster
angezeigt. Klicken Sie auf die Schaltfläche Anmelden, um den Messenger zu
starten.

Hinweis: Weitere und detaillierte Auskünfte über die MSN®-Messenger -
Software und die Funktionen entnehmen Sie bitte den Anleitungen im Internet
unter www.msn.com. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls
Anrufe in das Fest- und / oder Mobilfunknetz führen oder empfangen können.

5.4 Über Yahoo!®-Messenger

Yahoo!®-Messenger ist eine Software, die Ihnen erlaubt, kostenlose
Telefonate mit anderen Yahoo!®-Messenger-Nutzern per Internet zu führen.

5.4.1 Download und Installation der Yahoo!®-Messenger Software

Laden Sie sich die aktuelle Yahoo!®-Messenger-Software-Version aus dem
Internet herunter (www.yahoo.de). Installieren Sie die Software auf Ihrem PC,
indem Sie den Anweisungen auf dem Monitor folgen.

Nachdem Sie die Software installiert haben, wird Ihnen ein Menüfenster
angezeigt. Klicken Sie auf die Schaltfläche Anmelden, um den Messenger zu
starten.

Hinweis: Weitere und detaillierte Auskünfte über die Yahoo!®-Messenger -
Software und die Funktionen entnehmen Sie bitte den Anleitungen im Internet
unter www.yahoo.de. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls
Anrufe in das Fest- und / oder Mobilfunknetz führen oder empfangen können.

15

16

5.5 Über AOLt-Messenger

AOLt-Messenger ist eine Software, die Ihnen erlaubt, kostenlose Telefonate
mit anderen AOLt -Messenger-Nutzern per Internet zu führen.

5.5.1 Download und Installation der AOLt-Messenger Software

Laden Sie sich die aktuelle AOL t
Internet herunter (www.aol.de). Installieren Sie die Software auf Ihrem PC,
indem Sie den Anweisungen auf dem Monitor folgen.

Nachdem Sie die Software installiert haben, wird Ihnen ein Menüfenster
angezeigt. Klicken Sie auf die Schaltfläche Anmelden, um den Messenger zu
starten.

-Anwendersoftware-

-Messenger-Software-Version aus dem

Hinweis: Weitere und detaillierte Auskünfte über die AOLt
Software und die Funktionen entnehmen Sie bitte den Anleitungen im Internet
unter www.aol.de. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls
Anrufe in das Fest- und / oder Mobilfunknetz führen oder empfangen können.

-Messenger -

6Treiber

Durch das Installieren von Treibern werden Funktionen Ihres IP-7 Telefons
aktiviert. Die Entwicklung solcher Treiber wird kontinuierlich fortgesetzt.

Unter www.audioline.de stehen Ihnen die IP-7 Treiber zum Download zur
Verfügung. Hier finden Sie auch aktualisierte Treiber.

Suchen Sie, bei Bedarf, auf den Internetseiten der Anbieter für
Anwendersoftware nach Treibern oder nach Informationen zu Treiber ­Downloads.

Hinweis: Informationen zu Anbietern für Anwendersoftware finden Sie im
Kapitel 5, Anwendersoftware.

Achtung: Die Unterstützung von Treibern / Funktionen ist auch
abhängig von Ihrer Anwendersoftware.

16

- Telefonieren mit Skype™ -

7 Telefonieren mit Skypet, Bedienung am PC

7.1 Gespräche führen

Sie haben mehrere Möglichkeiten, einen Teilnehmer anzurufen. Nachfolgend
sind Beispiele aufgeführt.

In der Kontaktliste oder dem Fenster Kontakte suchen:

S Wählen Sie den gewünschten Namen mit der rechten Maustaste

und wählen im Kontextmenü Kontakt anrufen aus

oder

S wählen Sie einen Namen mit einem Mausklick. Betätigen Sie

anschließend das Symbol für Gespräche.

In der Kontaktliste haben Sie noch weitere Möglichkeiten, Gespräche zu
führen:

S Führen Sie einen Doppelklick auf dem Namen des gewünschten

Kontakts aus

oder

S geben Sie den Skypet Namen eines anderen Skypet Nutzers in

das Textfeld ein und drücken Sie die Eingabetaste.

Hinweis: Der Status der Verbindung, Aufbau, Klingeln usw., wird auf dem
Monitor angezeigt.

Nehmen Sie den Hörer Ihres IP -7 Telefons ab und führen Sie das Gespräch.

7.2 Eingehende Gespräche

Eingehende Gespräche werden, gemäß der von Ihnen gewählten
Einstellungen, optisch und / oder akustisch gemeldet.

Hinweis: Installieren Sie den Treiber von der beiliegenden CD, um den
internen Piezo Schallgeber des IP-7 Telefons zu nutzen. Informationen zu
diesem Treiber finden Sie im Kapitel 5.2.2 Aktivierung des magnetischen
Auflege-Kontaktes, des Piezo Schallgebers und anderer Funktionen.

17

18

Nehmen Sie den Hörer ab und betätigen Sie die Schaltfläche zum Annehmen
des Gesprächs.

Führen Sie das Gespräch.

7.3 Gespräche beenden

Beide Teilnehmer können das Gespräch jederzeit beenden. Klicken Sie auf
die Schaltfläche zum Beenden des Gesprächs.

Achtung: Legen Sie den Hörer auf, um ein Gespräch zu beenden.
Diese Funktion können Sie nur nutzen, wenn ein entsprechender
Treiber installiert ist.
Informationen zu Treibern finden Sie im Kapitel 6, Treiber und im
Kapitel 5.2.2 Aktivierung des magnetischen Auflege -Kontaktes, des
Piezo Schallgebers und anderer Funktionen.

Hinweis: Weitere und detaillierte Auskünfte über die Skypet-Software und
die Funktionen entnehmen Sie bitte den Anleitungen im Internet unter
www.skype.com. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls
Anrufe in das Fest- und / oder Mobilfunknetz führen oder empfangen können.

- Telefonieren mit Skype™ -

18

- Benutzen der Telefontastatur - Skypet-

7.4 Benutzen der Telefontastatur mit Skypet

Achtung: Sie können diese Funktion nur nutzen, wenn Sie die

Treiber von der mitgelieferten CD installiert haben.
Informationen zu Treibern finden Sie im Kapitel 6, Treiber und im
Kapitel 5.2.2 Aktivierung des magnetischen Auflege -Kontaktes, des
Piezo Schallgebers und anderer Funktionen.

7.4.1 Nummer manuell eingeben

S Heben Sie den Hörer ab. Das Skypet-Fenster wird auf dem PC -

Bildschirm angezeigt.

S Geben Sie die gewünschte Telefonnummer über Ihre

Telefontastatur ein.

S Drücken Sie die Verbindungstaste » auf Ihrer Telefontastatur, um

die gewählte Verbindung herzustellen.

7.4.2 Eingehende Gespräche

Eingehende Gespräche werden, gemäß der von Ihnen gewählten
Einstellungen, optisch und / oder akustisch gemeldet.

S Heben Sie den Hörer ab.

oder

S Drücken Sie die Verbindungstaste » auf Ihrer Telefontastatur, um

das Gespräch anzunehmen.

19

20

- Benutzen der Telefontastatur - Skypet-

7.4.3 Gespräche beenden

S Zum Beenden eines Gesprächs drücken Sie die Auflegetaste am

Hörerteil

oder

º.

S legen Sie den Hörer auf.

7.4.4 Mikrofon Stummschaltung

S Um das Mikrofon stumm zu schalten, betätigen Sie die Mute - Taste

ç auf Ihrer Telefontastatur. Die rote LED leuchtet.

S Um das Mikrofon wieder aktiv zu schalten, betätigen Sie erneut die

Mute - Taste

7.4.5 Hörer Laustärkenregelung

Benutzen Sie die + und / oder - Taste der Telefontastatur, um die
Hörerlautstärke während eines Gesprächs einzustellen. Der eingestellte Wert
wird automatisch gespeichert.

Hinweis: Wenn Sie ein Gespräch sehr leise geregelt haben, kann es sein,
dass Sie bei einem anderen, leiseren Gespräch den Gesprächspartner nicht
oder kaum hören. Regeln Sie die Lautstärke wieder lauter.

7.4.6 Ruftonmelodie einstellen

Sie haben die Möglichkeit, einen von fünf voreingestellten Klingeltönen zu
wählen.

ç. Die rote LED erlischt.

S Drücken Sie die Ruftonmelodie - Taste Ò auf Ihrer Telefontastatur.

Sie hören eine Melodie.

S Drücken Sie die Ruftonmelodie - Taste Ò erneut, so hören Sie die

nächste Melodie. Wählen Sie die gewünschte Melodie aus.

S Die zuletzt gehörte Melodie wird automatisch gespeichert.

20

- Benutzen der Telefontastatur - Skypet-

7.4.7 Registerkarten Auswahl

Sie können über Ihre Telefontastatur zwischen den Registerkarten des
Skypet-Fensters wechseln.

S Drücken Sie die S Taste auf Ihrer Telefontastatur so oft, bis die

gewünschte Registerkarte angezeigt wird.

21

22

- Telefonieren mit MSN®-Messenger -

8 Telefonieren mit MSN®-Messenger

8.1 Gespräche führen

Sie haben mehrere Möglichkeiten, einen Kontakt anzurufen. Nachfolgend sind
Beispiele aufgeführt.

S Aus der Kontaktliste auswählen:

1. Klicken Sie im Hauptmenü des MSN®-Messengers auf das Menü
Aktionen.

2. Wählen Sie Eine Audio-Unterhaltung beginnen aus.

3. Wählen Sie aus der Dialogbox Eine Audio-Unterhaltung beginnen
den gewünschten Gesprächspartner aus.

4. Klicken Sie auf die Schaltfläche OK.

S Jemanden durch Eingabe anrufen:

1. Klicken Sie im Hauptmenü des MSN®-Messengers auf das Menü
Aktionen.

2. Wählen Sie Eine Audio-Unterhaltung beginnen aus.

3. Wählen Sie in der Dialogbox Eine Audio-Unterhaltung beginnen
die Registerkarte Weitere.

4. Geben Sie die .NET Passport E-Mail-Adresse des
Gesprächspartners ein.

5. Klicken Sie auf die Schaltfläche OK.

Hinweis: Der Gesprächspartner benötigt ein .NET Passport-Konto sowie
einen Computer, auf dem Messenger installiert ist.

Hinweis: Der Status der Verbindung, Aufbau, Klingeln usw., wird auf dem
Monitor angezeigt.

Nehmen Sie den Hörer Ihres IP -7 Telefons ab und führen Sie das Gespräch.

8.2 Eingehende Gespräche

Eingehende Gespräche werden, gemäß der von Ihnen gewählten
Einstellungen, optisch und / oder akustisch gemeldet.

22

- Telefonieren mit MSN®-Messenger -

Nehmen Sie den Hörer ab und betätigen Sie die Schaltfläche zum Annehmen
des Gesprächs. Führen Sie das Gespräch.

8.3 Gespräche beenden

Beide Teilnehmer können das Gespräch jederzeit beenden. Klicken Sie hierfür
auf die Schaltfläche zum Beenden des Gesprächs.

Achtung: Legen Sie den Hörer auf, um ein Gespräch zu beenden.
Diese Funktion können Sie nur nutzen, wenn ein entsprechender
Treiber installiert ist.
Informationen zu Treibern finden Sie im Kapitel 6, Treiber.

Hinweis: Weitere und detaillierte Auskünfte über die MSN®-Messenger -
Software und die Funktionen entnehmen Sie bitte den Anleitungen im Internet
unter www.msn.com. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls
Anrufe in das Fest- und / oder Mobilfunknetz führen oder empfangen können.

23

24

- Telefonieren mit Yahoo!® -

9 Telefonieren mit Yahoo!®

9.1 Gespräche führen

Sie haben mehrere Möglichkeiten, einen Teilnehmer anzurufen. Nachfolgend
sind Beispiele aufgeführt.

S Aus der Kontaktliste auswählen:

1. Führen Sie im Hauptmenü des Yahoo!®-Messengers einen
Doppelklick auf dem Namen des gewünschten Gesprächspartners
aus.

2. Ein neues Fenster, Yahoo!

3. Betätigen Sie das Symbol für Gespräche. Eine neue Befehlszeile
mit Symbolen und der Schaltfläche Sprechen wird angezeigt.

4. Schreiben Sie Ihrem Gesprächspartner gegebenenfalls eine
Meldung / Gesprächseinladung und betätigen Sie die Schaltfläche
Senden.

5. Wenn der Gesprächspartner sich meldet, nehmen Sie den Hörer
Ihres IP-7 Telefons ab und führen Sie das Gespräch.

®

-Helper - Message, wird geöffnet.

S In einem Chat-Raum:

1. Navigieren Sie zu einem Yahoo!®-Chat-Raum Ihrer Wahl.

2. Ein neues Fenster, ..... - Chat, wird geöffnet.

3. Betätigen Sie das Symbol für Gespräche. Eine neue Befehlszeile
mit Symbolen und der Schaltfläche Sprechen wird angezeigt.

4. Hören Sie in die dort geführten, öffentlichen Gespräche hinein und
beteiligen sich gegebenenfalls daran.

24

- Telefonieren mit Yahoo!® -

9.2 Eingehende Gespräche

Eingehende Gespräche werden, gemäß der von Ihnen gewählten
Einstellungen, optisch und / oder akustisch gemeldet.

Nehmen Sie den Hörer ab und betätigen Sie das Symbol für Gespräche. Eine
neue Befehlszeile mit Symbolen und der Schaltfläche Sprechen wird
angezeigt.

Führen Sie das Gespräch.

9.3 Gespräche beenden

Beide Teilnehmer können das Gespräch jederzeit beenden. Klicken Sie hierfür
auf das aktive Symbol für Gespräche. Die Befehlszeile mit Symbolen und der
Schaltfläche Sprechen wird ausgeblendet.

Alternativ können Sie auch direkt das Fenster Yahoo!

beziehungsweise das Fenster ..... - Chat schließen.

Achtung: Legen Sie den Hörer auf, um ein Gespräch zu beenden.
Diese Funktion können Sie nur nutzen, wenn ein entsprechender
Treiber installiert ist.
Informationen zu Treibern finden Sie im Kapitel 6, Treiber.

Hinweis: Weitere und detaillierte Auskünfte über die Yahoo!®-Software und
die Funktionen entnehmen Sie bitte den Anleitungen im Internet unter
www.yahoo.de. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls Anrufe
in das Fest- und / oder Mobilfunknetz führen oder empfangen können.

®

-Helper - Message,

25

26

- Telefonieren mit AOL™ -

10 Telefonieren mit AOLt

10.1 Gespräche führen

Sie haben mehrere Möglichkeiten, einen Teilnehmer anzurufen. Nachfolgend
sind Beispiele aufgeführt.

Führen Sie in der Buddy-Liste einen Doppelklick auf dem gewünschten
Namen aus.

S Betätigen Sie das Symbol für Gespräche

oder

S wählen Sie aus dem Menü Leute die Position

Gesprächsverbindung aus.

Hinweis: Der Status der Verbindung, Aufbau, Klingeln usw., wird auf dem
Monitor angezeigt.

Nehmen Sie den Hörer Ihres IP -7 Telefons ab und führen Sie das Gespräch.

10.2 Eingehende Gespräche

Eingehende Gespräche werden, gemäß der von Ihnen gewählten
Einstellungen, optisch und / oder akustisch gemeldet.

Nehmen Sie den Hörer ab und betätigen Sie die Schaltfläche zum Annehmen
des Gesprächs.

Führen Sie das Gespräch.

10.3 Gespräche beenden

Beide Teilnehmer können das Gespräch jederzeit beenden. Klicken Sie hierfür
auf die Schaltfläche zum Beenden des Gesprächs.

Achtung: Legen Sie den Hörer auf, um ein Gespräch zu beenden.
Diese Funktion können Sie nur nutzen, wenn ein entsprechender
Treiber installiert ist.
Informationen zu Treibern finden Sie im Kapitel 6, Treiber.

Hinweis: Weitere und detaillierte Auskünfte über die AOLt-Software und die
Funktionen entnehmen Sie bitte den Anleitungen im Internet unter
www.aol.de. Hier erfahren Sie auch, ob bzw. wie Sie gegebenenfalls Anrufe in
das Fest- und / oder Mobilfunknetz führen oder empfangen können.

26

- Einstellungen -

11 Einstellungen

Hinweis: Alle erforderlichen Einstellungen für Ihr IP-7 Telefon werden über

die von Ihnen benutzte Anwendersoftware oder über Ihr Betriebssystem
vorgenommen.

11.1 Sondereinstellungen bei Verwendung der Skypet Software

Bei Verwendung der Anwendersoftware Skypet besteht die Möglichkeit,
diverse Einstellungen direkt am IP-7 durchzuführen.
Siehe hierzu Kapitel 7.4, Benutzen der Telefontastatur - Skypet.

11.2 Einstellungen über die Anwendung

Detaillierte Angaben entnehmen Sie bitte den Anleitungen Ihrer
Anwendersoftware.

Hinweis: Informationen zur Anwendersoftware finden Sie im Kapitel 5,
Anwendersoftware.

11.3 Einstellungen über das Betriebssystem
Hinweis: Die Bezeichnung von Menüpunkten und Schaltflächen variiert

zwischen den Betriebssystemen , z. B.: Sounds und Audiogeräte =
Multimedia. Die Installationsschritte sind jedoch identisch.

1. Klicken Sie auf die Schaltfläche Start.

2. Wählen Sie Einstellungen, Systemsteuerung und dann Sounds und
Audiogeräte.

3. Klicken Sie auf die Registerkarte Lautstärke und dort auf die
Schaltfläche Erweitert.

4. Führen Sie hier die gewünschten Einstellungen für die Hörerlautstärke
durch.

5. Öffnen Sie das Menü Optionen und wählen Sie Eigenschaften aus.

6. Wählen Sie Aufnahme aus und betätigen Sie die Schaltfläche OK.

7. Führen Sie hier die gewünschten Einstellungen für die
Mikrofonempfindlichkeit durch.

8. Schließen Sie das Fenster, die Einstellungen werden übernommen.

Hinweis: Weitere und detaillierte Auskünfte entnehmen Sie bitte dem
Handbuch zu Ihrem Betriebssystem.

27

28

- Headset verwenden -

12 Headset verwenden

Sie können an Ihrem IP-7 ein Headset anschließen.
Dieses muss über einen 2,5 mm, 3 poligen Klinkenstecker verfügen.

Belegung:
1 - Mikrofon
2 - Lautsprecher

213

Stecken Sie den Klinkenstecker in die Buchse auf der rechten Seite der
Hörerablage. Solange sich der Stecker in der Buchse befindet, können Sie nur
über das Headset sprechen und hören.

Benutzen Sie die + und / oder - Taste der Telefontastatur, um die
Ohrhörerlautstärke während eines Gesprächs einzustellen. Der eingestellte
Wert wird automatisch gespeichert.

Hinweis: Wenn Sie ein Gespräch sehr leise geregelt haben, kann es sein,
dass Sie bei einem anderen, leiseren Gespräch den Gesprächspartner nicht
oder kaum hören. Regeln Sie die Lautstärke wieder lauter.

3 - Masse

28

- Deaktivieren des IP-7 Telefons -

13 Deaktivieren des IP-7 Telefons

Deaktivieren Sie das IP-7 Telefon und stellen Sie die Standard Einstellung
Ihres Rechners wieder her, um zum Beispiel Musik über Ihre
Rechnerlautsprecher hören zu können.

13.1 Deaktivieren unter Windows XP / 2000
Hinweis: Die Bezeichnung von Menüpunkten und Schaltflächen variiert

zwischen den Betriebssystemen, z. B.: Sounds und Audiogeräte = Multimedia.
Die Installationsschritte sind jedoch identisch.

1. Öffnen Sie das Start-Menü.

2. Wählen Sie Einstellungen, Systemsteuerung und dann Sounds und
Audiogeräte.

3. Klicken Sie auf die Registerkarte Audio.

4. Wählen Sie aus dem Pulldownmenü Standardgerät das Gerät aus,
das Sie verwenden wollen. Führen Sie diesen Vorgang gegebenenfalls
sowohl für die Soundwiedergabe wie auch für die Soundaufnahme
durch.

5. Zur Übernahme dieser Einstellungen und zum Beenden des
Pulldownmenüs klicken Sie auf die Schaltfläche OK.

Ihr IP-7 Telefon ist jetzt deaktiviert.

29

30

- Fehlerbeseitigung -

14 Fehlerbeseitigung

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie bitte zuerst die
folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere
Hotline unter Tel. [phone] (Kosten Deutsche Telekom bei
Drucklegung: 12ct/min) wenden. Bei Garantieansprüchen wenden Sie sich
bitte an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Wenn kein Telefongespräch möglich ist, prüfen Sie bitte, ob

S das Telefon korrekt angeschlossen ist.
S der PC eingeschaltet ist.
S die benötigte Anwendung korrekt installiert ist und korrekt

ausgeführt wird.

S es Störungen bei Ihrem Provider gibt.

Hinweis: Der Verbindungsaufbau und gegebenenfalls auftretende
Sprachverzögerungen werden unter anderem beeinflusst durch die

S aktuelle Auslastung Ihres PCs.
S Art und Geschwindigkeit Ihres Internetzugangs.
S Verwendung von Sicherheitseinrichtungen wie zum Beispiel eine

Firewall.

30

- Wichtige Informationen -

15 Wichtige Informationen

15.1 Technische Daten

Standard
Stromversorgung über die USB - Schnittstelle
Zulässige

Umgebungstemperatur

15.2 Systemanforderungen

Windows 2000 (SP4) aufwärts
USB Port
32MB RAM oder höher
Pentium II oder höher
Internetverbindung ab 28kb/s oder Breitband-Verbindung

VoIP -Telefon (Voice over Internet Protocol)

10 ºC bis 30 ºC

31

32

15.3 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren
hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte
Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein
Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes
bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten
Nebenstellenanlage liegt. Die Garantiezeit beträgt 24 Monate, gerechnet vom
Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder
Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der
Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.
Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch
falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss
oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse
entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei
Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das
Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen
in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen,
soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers
beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen,
wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das
Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Alle
Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich
gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei
Jahren nach Kauf und Übergabe unserer Produkte können
Gewährleistungsrechte nicht mehr geltend gemacht werden.

- Wichtige Informationen -

32

- Konformitätserklärung -

16 Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikations­endeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die
Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät
bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen
Download von unserer Website www.audioline.de.

33

34

-Contents-

1 General Information 36..................................

1.1 Intended use 36................................................

1.2 Power failure 36................................................

1.3 Installation location 36...........................................

1.4 Temperature and ambient conditions 36............................

1.5 Cleaning and upkeep 37.........................................

1.6 Disposing of old equipment 37....................................

2 Features 38.............................................

3 Operating Elements 39..................................

4StartingUp 40..........................................

4.1 Safety notes 40.................................................

4.2 Checking the package contents 40................................

4.3 Introduction 40.................................................

4.4 Connecting the IP-7 telephone to the PC 40........................

4.5 Setting up under Windows XP / 2000 41...........................

5 Application Software 43.................................

5.1 General information 43..........................................

5.2 About Skypet 44...............................................

5.2.1 Downloading and installing the Skypet software 44.................

5.2.2 Activating the magnetic hook contact, piezoelectric sound generator

and other functions 44...........................................

5.3 About MSN®-Messenger 46.....................................

5.3.1 Downloading and installing the MSN®-Messenger software 46........

5.4 About Yahoo!®-Messenger 46....................................

5.4.1 Downloading and installing the Yahoo!®-Messenger software 46......

5.5 About AOLt-Messenger 47......................................

5.5.1 Downloading and installing the AOLtMessenger software 47.........

6 Drivers 47..............................................

7 Telephoning Using Skypet, Operating Via PC 48.........

7.1 Making calls 48.................................................

7.2 Incoming calls 48...............................................

7.3 Ending calls 49.................................................

7.4 Using the telephone keypad with Skypet 50.......................

7.4.1 Entering a number manually 50...................................

34

-Contents-

7.4.2 Incoming calls 50...............................................

7.4.3 Ending calls 50.................................................

7.4.4 Muting function 50..............................................

7.4.5 Receiver volume control 51......................................

7.4.6 Setting the ringing melody 51.....................................

7.4.7 Selecting tab controls 51.........................................

8 Telephoning Using MSN®-Messenger 52.................

8.1 Making calls 52.................................................

8.2 Incoming calls 52...............................................

8.3 Ending calls 53.................................................

9 Telephoning Using Yahoo!® 54..........................

9.1 Making calls 54.................................................

9.2 Incoming calls 55...............................................

9.3 Ending calls 55.................................................

10 Telephoning Using AOLt 56............................

10.1 Making calls 56.................................................

10.2 Incoming calls 56...............................................

10.3 Ending calls 56.................................................

11 Settings 57.............................................

11.1 Special settings for using the Skypet software 57...................

11.2 Settings via the application 57....................................

11.3 Settings via the operating system 57...............................

12 Using a Headset 58.....................................

13 Deactivating the IP-7 Telephone 59.......................

13.1 Deactivating under Windows XP / 2000 59.........................

14 Troubleshooting 60.....................................

15 Important Information 61................................

15.1 Technical data 61...............................................

15.2 System requirements 61.........................................

15.3 Guarantee 6

16 Declaration of Conformity 62............................

17 Important Notes on the Guarantee 6

1..................................................

3.....................

35

36

- General Information -

1 General Information

Please read this operating instruction manual thoroughly. In the case of any
questions, please contact our Service Hotline [phone] (cost via
Telekom at time of going to print: 12 ct/min). Under no circumstances open the
device or complete any repair work yourself. In the case of claims under the
terms of guarantee, contact your sales outlet.

We reserve the right to make technical and optical modifications to the product
during the course of product improvement.

Caution: Only use this product with a power source that meets the
”Limited Power Source” requirements of IEC 60950 or equivalent
safety standards.

1.1 Intended use

This telephone has been developed for use via a USB port on a PC.

1.2 Power failure

The telephone cannot be used to make calls in the event of a power failure.
Always have a standard cable-connected telephone close to hand, which can
be used without connection to a PC and Internet, for emergencies.

1.3 Installation location

Place the telephone on a level, non-slip surface. Normally, the footpads of the
telephone do not leave any marks on the surface where it is located. However,
due the diverse types of paints and surfaces which come into question, it
cannot be fully ruled out that the footpads will leave marks on the surface on
which it is located.
Prevent excessive exposure to smoke, dust, vibration, chemicals, humidity,
heat or direct sunlight.

1.4 Temperature and ambient conditions

The telephone is designed for use in protected rooms with a temperature
range from 10 ºC to 30 ºC. It should not be used in rooms exposed to
moisture, such as bathrooms or laundries. Do not locate the device in the

36

- General Information -

vicinity of sources of heat such as radiators, and never expose it to direct
sunlight.

1.5 Cleaning and upkeep

Clean the housing surfaces with a dry, soft, fluff-free cloth. Never use cleaning
agents or aggressive solvents. Apart from occasionally cleaning the housing,
no other upkeep is necessary. The rubber footpads are not resistant to all
cleaning agents. Therefore, the manufacturer is not liable for any damage
caused to furniture etc.

1.6 Disposing of old equipment

To dispose of your old AUDIOLINE equipment, bring it to the local collection
point provided by the public waste disposal authority (e.g. recycling center).

The adjacent symbol on the telephone signifies that this equipment
must not be disposed of in domestic waste.

According to electric and electrical equipment laws, old electric and electronic
apparatus must be sorted prior to disposal. You are contributing to environ­mental protection by adhering to these laws and not disposing of the old
equipment in domestic waste.

37

38

2 Features

-Features-

S High performance VoIP telephone (suitable for telephone

communication from PC to PC and telephones of all types)

S Keypad with function buttons

S Compatible to all VoIP providers and VoIP services

S Compatible to USB 1.1

S Uses the USB power supply (no external power supply required)

S Own audio source (independent of PC sound card and other audio

applications)

S Piezoelectric sound generator (driver required - refer to Chapter 6

“Drivers” for information on drivers)

S Supports Microsoft Netmeeting for IP Telephony, MSN®-

Messenger, Skypet, Yahoo!®-Messenger, AOLt-Messenger and
many more VoIP service providers

S 5 different ringing melodies

S Full-speed communication at 12 Mbit/s

S Magnetic hook contact

S Blue status LED indicating the PC connection and hook status

(on-hook / off-hook)

S Simple installation through USB Plug and Play technology

S Excellent sound quality

S Loudspeaker and microphone acoustically isolated to prevent echo

S Headset connection port

38

- Operating Elements -

3 Operating Elements

1. Receiver

2. Loudspeaker

3. Hook switch button

4. Microphone

5. USB plug

6. LEDs
Status indicator (dependent on driver / application software)

7. LED for muting function status

8. Function keys

9. Dialling keys

10. Receiver cradle with magnetic hook contact

11. Headset connection port

39

40

-StartingUp-

4StartingUp

4.1 Safety notes

Caution: It is essential to read the General Information at the

beginning of this manual before starting up.

4.2 Checking the package contents

The material supplied consists of the Audioline IP-7 telephone, a CD
containing drivers and this operating instruction manual.

4.3 Introduction

VolP (Voice over Internet Protocol) is a technology which uses the Internet to
transmit telephone conversations.

Analogue voice signals are highly compressed and converted to a digital form.
These digital signals are transmitted via computer networks or the Internet.

Under the corresponding conditions, VolP can be used to telephone free of
charge. It may only be necessary for payment to cover the costs of your
Internet provider!

As a result, VolP represents an interesting alternative to traditional telephony.
The IP-7 is a USB-based VoIP telephone which only needs to be connected to

your PC in order to carry out VolP telephone calls.

4.4 Connecting the IP-7 telephone to the PC

Connect the USB plug on the lP-7 telephone to a USB port on the PC.
When the IP-7 telephone is connected to the PC for the first time, Windows

automatically detects the new hardware and installs it.
The audio output, such as music, and audio input, via the microphone for

example, are thus directed to the IP-7 telephone.

Note: If this is not done automatically, please carry out the following steps.

40

-StartingUp-

4.5 Setting up under Windows XP / 2000
Note: The names of the menu items and buttons may vary slightly according

to the operating system being used, e.g.: Sound and audio devices =
Multimedia. The steps for installation, however, are identical.

1. Click on the Start button. Select Settings, Control Panel and then
Sounds and Audio Devices.

2. Click on the Audio tab control.

41

-StartingUp-

3. Select USB Audio Device from the Default device pulldown menu.
Complete this process for both the Sound playback as well as the
Sound recording.

4. Click on the OK button to apply the settings and exit from the menu.

95

- Application Software -

5 Application Software

Note: The Skypet,MSN®-Messenger, Yahoo!®-Messenger and AOLt-

Messenger application software are referred to in this operating instruction
manual. Other providers for VoIP telephony are available in the Internet. The
various services are offered there. The offer ranges from “Internet telephony
only” to “full availability inside and outside dedicated and/or mobile
telecommunication networks”. New services are being developed
continuously. Select a provider which complies with your demands.

Note: ThebriefinformationontheSkypet,MSN®-Messenger, Yahoo!®-
Messenger and AOLt-Messenger applications describes the procedures at
the time the operating instruction manual went to print. In the case of software
modifications / updates by the manufacturer / provider, the procedure itself or
the names of menu items, buttons etc. may deviate from that described. The
description should be seen as a general guide.

5.1 General information

S Choose a provider.
S Download the application from the Internet.
S Install the software on your PC.
S Setup the application software according to your needs with regard

to appearance, contact lists, favourites and such.

Note: Detailed information on setting up the applications is available on the
Internet pages of the application software provider.

43

44

5.2 About Skypet

Skypet is a software which allows you to have telephone conversations with
other Skypet users via Internet free of charge.

5.2.1 Downloading and installing the Skypet software

Download the current Skypet software version from the Internet
(www.skype.com). Install the software on your PC. Complete the fields in the
dialogue boxes and follow the instructions on registration.

Note: Refer to the instructions in the Internet for further, more detailed
information on the Skypet software and functions at www.skype.com. It also
explains whether, and how, calls can be made and received in the dedicated
and/or mobile telecommunications network.

5.2.2 Activating the magnetic hook contact, piezoelectric sound
generator and other functions

Install the CD enclosed with the equipment supplied in order to activate the
magnetic hook contact, internal piezoelectric sound generator and other
functions provided by the IP-7 telephone.

Note: It is essential that any Voice over IP drivers already installed on the PC
are deinstalled.

Insert the CD in the drive. The application starts automatically.

Note: If the application does not start automatically, navigate to the CD drive
and double-click on the Setup file.

Follow the instructions which appear on the screen until the installation is
completed. Initiate a new start in order that the modifications take effect.

The next time Skypet is started, the Enable Application dialogue box opens
(refer to diagram on the next page).

- Application Software -

S To prevent the dialogue box appearing again and automatically

ensure the program always accesses Skypet, select the first
option.

44

- Application Software -

S To ensure the dialogue box appears each time Skypet is started,

select the second option.

On selecting the first or second option, the magnetic hook contact, internal
piezoelectric sound generator and other IP-7 telephone functions are
activated.

S To refuse access to Skypet and, thus, prevent the functions being

activated, select the third option.

45

46

5.3 About MSN®-Messenger

MSN®-Messenger is a software which allows you to have telephone
conversations with other MSN®-Messenger users via Internet free of charge.

5.3.1 Downloading and installing the MSN®-Messenger software

Download the current MSN®-Messenger software version from the Internet
(www.msn.com). Install the software on your PC by following the instructions
which appear on the screen.

After having installed the software, a menu window appears. Click on the
Logon button to start the Messenger.

Note: Refer to the instructions in the Internet for further, more detailed
information on the MSN®-Messenger software and functions at
www.msn.com. It also explains whether, and how, calls can be made and
received in the dedicated and/or mobile telecommunications network.

5.4 About Yahoo!®-Messenger

Yahoo!®-Messenger is a software which allows you to have telephone
conversations with other Yahoo!®-Messenger users via Internet free of
charge.

5.4.1 Downloading and installing the Yahoo!®-Messenger software

Download the current Yahoo!®-Messenger software version from the Internet
(www.yahoo.de). Install the software on your PC by following the instructions
which appear on the screen.

After having installed the software, a menu window appears. Click on the
Logon button to start the Messenger.

Note: Refer to the instructions in the Internet for further, more detailed
information on the Yahoo!®-Messenger software and functions at
www.yahoo.de. It also explains whether, and how, calls can be made and
received in the dedicated and/or mobile telecommunications network.

- Application Software -

46

- Application Software -

5.5 About AOLt-Messenger

AOLt-Messenger is a software which allows you to have telephone
conversations with other AOLt -Messenger users via Internet free of charge.

5.5.1 Downloading and installing the AOLt-Messenger software

Download the current AOLt-Messenger software version from the Internet
(www.aol.de). Install the software on your PC by following the instructions
which appear on the screen.

After having installed the software, a menu window appears. Click on the
Logon button to start the Messenger.

Note: Refer to the instructions in the Internet for further, more detailed
information on the AOLt-Messenger software and functions at www.aol.de. It
also explains whether, and how, calls can be made and received in the
dedicated and/or mobile telecommunications network.

6 Drivers

Drivers are installed to activate functions on the IP-7 telephone. New drivers
are being developed continuously.

The IP-7 drivers are available at the address www.audioline.de and can be
downloaded from there. Updated drivers are also available from this address.

If necessary, search for drivers or information on driver downloads on the
Internet pages setup by the respective providers in respect of application
software.

Note: Information on application software providers is available in Chapter 5,
Application Software.

Caution: Support for drivers / functions is also dependent on the
application software.

47

48

- Telephoning Using Skype™ -

7 Telephoning Using Skypet, Operating Via PC

7.1 Making calls

There are several ways with which to call a subscriber. Examples are provided
below.

Open the Contacts or Search for Skype users window:

S Choose the required name with the right-hand mouse button and

select Call from the pop-up menu

or

S Select a name with the left-hand mouse button. Then press the Call

icon.

There are further options in the Contact list for making calls:

S Double-click on the name of the person to call

or

S Enter the Skypetname of another Skypetuser in the text field and

press the Enter button.

Note: The status of the connection, development, ringing etc., appears on the
screen.

Lift up the receiver of your IP-7 telephone and complete the call.

7.2 Incoming calls

Incoming calls are indicated visually and/or acoustically according the settings
defined.

Note: Install the driver from the CD supplied in order to use the IP-7
telephone’s internal, piezoelectric sound generator. Information on this driver is
provided in Chapter 5.2.2 “Activating the magnetic hook contact, piezoelectric
sound generator and other functions”.

Pick up the receiver and press the button to take the call.
Complete the call.

48

- Telephoning Using Skype™ -

7.3 Ending calls

Either subscriber can end the call at any time. Simply click on the relevant
button to end the call.

Caution: If the corresponding drivers have not been installed, the
call cannot be ended by replacing the receiver on-hook.
Information on this drivers is provided in Chapter 6 “Drivers” and
Chapter 5.2.2 “Activating the magnetic hook contact, piezoelectric
sound generator and other functions”.

Note: Refer to the instructions in the Internet for further, more detailed
information on the Skypetsoftware and functions at www.skype.com. It also
explains whether, and how, calls can be made and received in the dedicated
and/or mobile telecommunications network.

49

50

- Using the Telephone Keypad - Skypet-

7.4 Using the telephone keypad with Skypet

Caution: In order to use these functions, it is essential to have

installed the drivers provided on the CD supplied.
Information on this drivers is provided in Chapter 6 “Drivers” and
Chapter 5.2.2 “Activating the magnetic hook contact, piezoelectric
sound generator and other functions”.

7.4.1 Entering a number manually

S Lift the receiver. The Skypetwindow appears on the PC screen.
S Enter the relevant phone number using the telephone keypad.
S Press the Call button » on the telephone keypad to establish the

connection to the number dialled.

7.4.2 Incoming calls

Incoming calls are indicated visually and/or acoustically according the settings
defined.

S Lift the receiver.

or

S Press the Call button » on the telephone keypad to take the call.

7.4.3 Ending calls

S To end a call, press the On-Hook button º on the receiver

or

S replace the receiver.

7.4.4 Muting function

S To deactivate the microphone (muting), press the Mute button ç on

the telephone keypad. The red LED lights up.

50

- Using the Telephone Keypad - Skypet-

S To reactivate the microphone, press the Mute button ç on the

telephone keypad again. The red LED goes out.

7.4.5 Receiver volume control

Use the + and/or - buttons on the telephone keypad to adjust the receiver
volume during a call. The value set is automatically stored.

Note: If you have set a call to very quiet, it is possible that a subsequent caller
can hardly be heard if they talk quietly. In such cases, increase the volume
again.

7.4.6 Setting the ringing melody

There are five different ringing melodies available for selection.

S Press the ringing melody button Ò on the telephone keypad. The

melody currently set is played.

S Press the ringing melody button Ò again and the next melody is

played. Select the melody required.

S The last melody played is automatically stored.

7.4.7 Selecting tab controls

The tab controls in the Skypet window can be selected using the telephone
keypad.

S Press the S button on the telephone keypad as often as necessary

until the required tab control appears.

51

52

- Telephoning Using MSN®-Messenger -

8 Telephoning Using MSN®-Messenger

8.1 Making calls

There are several ways with which to call a subscriber. Examples are provided
below.

S Selection from the contact list:

1. Click on the Actions menu in the MSN®-Messenger main menu.

2. Select Start an Audio Conversation.

3. Select the required subscriber from the Start an Audio
Conversation dialogue box.

4. Click on the OK button.

S Making a call by entering data:

1. Click on the Actions menu in the MSN®-Messenger main menu.

2. Select Start an Audio Conversation.

3. Select the Other tab control in the Start an Audio Conversation
dialogue box.

4. Enter the .NET Passport E -Mail-Address of the required subscriber.

5. Click on the OK button.

Note: The subscriber being contacted requires a .NET Passport Account and
a computer on which the Messenger is installed.

Note: The status of the connection, development, ringing etc., appears on the
screen.

Lift up the receiver of your IP-7 telephone and complete the call.

8.2 Incoming calls

Incoming calls are indicated visually and/or acoustically according the settings
defined.

Pick up the receiver and press the button to take the call. Complete the call.

52

- Telephoning Using MSN®-Messenger -

8.3 Ending calls

Either subscriber can end the call at any time. Simply click on the relevant
button to end the call.

Caution: If the corresponding drivers have not been installed, the
call cannot be ended by replacing the receiver on-hook.
Information on drivers is available in Chapter 6 “Drivers”.

Note: Refer to the instructions in the Internet for further, more detailed
information on the MSN®-Messenger software and functions at
www.msn.com. It also explains whether, and how, calls can be made and
received in the dedicated and/or mobile telecommunications network.

53

54

- Telephoning Using Yahoo!® -

9 Telephoning Using Yahoo!®

9.1 Making calls

There are several ways with which to call a subscriber. Examples are provided
below.

S Selection from the contact list:

1. Double -click on the name of the required subscriber in the Yahoo!®-
Messenger main menu.

2. The Yahoo!

3. Press the Call icon. A new command line with icons and the Talk
button appear.

4. Write the subscriber a message / invitation to make a call and press
the Send button.

5. When the subscriber calls, pick up the receiver of the IP-7 telephone
and complete the call.

Note: While talking, you must press the Talk button with the left-hand mouse
button and keep it pressed. Release the mouse button when the other party
wants to talk.

®

Helper - Instant window opens.

S In a chat-room:

1. Navigate to a Yahoo!®-chat-room of your choice.

2. The ..... - Chat window opens.

3. Press the Call icon. A new command line with icons and the Talk
button appear.

4. Listen to the conversation being carried out and contribute to it as
and when required.

Note: While talking, you must press the Talk button with the left-hand mouse
button and keep it pressed. Release the mouse button when the other party
wants to talk.

54

- Telephoning Using Yahoo!® -

9.2 Incoming calls

Incoming calls are indicated visually and/or acoustically according the settings
defined.

Pick up the receiver and press the Call icon. A new command line with icons
and the Talk button appear.

Complete the call.

Note: While talking, you must press the Talk button with the left-hand mouse
button and keep it pressed. Release the mouse button when the other party
wants to talk.

9.3 Ending calls

Either subscriber can end the call at any time. To do this, click on the active
Call icon. The command line containing the icons and the Talk button
disappear.

Alternatively, close the Yahoo!
window directly.

Caution: If the corresponding drivers have not been installed, the
call cannot be ended by replacing the receiver on-hook.
Information on drivers is available in Chapter 6 “Drivers”.

Note: Refer to the instructions in the Internet for further, more detailed
information on the Yahoo!® software and functions at www.yahoo.de. It also
explains whether, and how, calls can be made and received in the dedicated
and/or mobile telecommunications network.

®

Helper - Instant window or the ..... Chat

55

56

- Telephoning Using AOL™ -

10 Telephoning Using AOLt

10.1 Making calls

There are several ways with which to call a subscriber. Examples are provided
below.

Double-click on the required name in the Buddy List.

S Press the Talk icon.

or

S Select the Connect to Talk item from the People menu.

Note: The status of the connection, development, ringing etc., appears on the
screen.

Lift up the receiver of your IP-7 telephone and complete the call.

10.2 Incoming calls

Incoming calls are indicated visually and/or acoustically according the settings
defined.

Pick up the receiver and press the button to take the call.
Complete the call.

10.3 Ending calls

Either subscriber can end the call at any time. Simply click on the relevant
button to end the call.

Caution: If the corresponding drivers have not been installed, the
call cannot be ended by replacing the receiver on-hook.
Information on drivers is available in Chapter 6 “Drivers”.

Note: Refer to the instructions in the Internet for further, more detailed
information on the AOLtsoftware and functions at www.aol.de. It also explains
whether, and how, calls can be made and received in the dedicated and/or
mobile telecommunications network.

56

- Settings -

11 Settings

Note: All the necessary settings for the IP -7 telephone are made via the

application software you are using or your operating system.

11.1 Special settings for using the Skypet software

When using the Skypet application software, it is possible to define various
settings directly on the IP-7.
Refer to Chapter 7.4 “Using the Telephone keypad - Skypet” for more details.

11.2 Settings via the application

Refer to the instructions in your application software for detailed information.

Note: Information on application software providers is available in Chapter 5
“Application Software”.

11.3 Settings via the operating system
Note: The names of the menu items and buttons may vary slightly according

to the operating system being used, e.g.: Sound and audio devices =
Multimedia. The steps for installation, however, are identical.

1. Click on the Start button.

2. Select Settings, Control Panel and then Sounds and Audio
Devices.

3. Click on the Volume tab control and then on the Advanced button.

4. Complete the necessary settings regarding the receiver volume.

5. Open the Options menu and select Properties.

6. Select Record and click the OK button.

7. Complete the necessary settings regarding the microphone sensitivity.

8. Close the window, the settings are applied.

Note: Please refer to the operating system documentation for further, more
detailed information.

57

58

- Using a Headset -

12 Using a Headset

It is possible to connect a headset to your IP-7.
The headset must have a 2.5 mm, 3 -pin phone jack.

Assignment:
1 - Microphone
2 - Loudspeaker

213

Plug the phone jack in the socket on the right-hand side of the receiver cradle.
Only the headset can be used for listening and talking while the plug is
connected in the socket.

Use the + and/or - buttons on the telephone keypad to adjust the headset
earpiece volume during a call. The value set is automatically stored.

Note: If you have set a call to very quiet, it is possible that a subsequent caller
can hardly be heard if they talk quietly. In such cases, increase the volume
again.

3-Earth

58

- Deactivating the IP-7 Telephone -

13 Deactivating the IP-7 Telephone

Deactivate the IP-7 telephone and reset the default computer settings in order,
for example, to be able to listen to music via the computer’s loudspeakers.

13.1 Deactivating under Windows XP / 2000
Note: The names of the menu items and buttons may vary slightly according

to the operating system being used, e.g.: Sound and audio devices =
Multimedia. The steps for installation, however, are identical.

1. Open the Start menu.

2. Select Settings, Control Panel and then Sounds and Audio
Devices.

3. Click on the Audio tab control.

4. SelectthedevicetobeusedfromtheDefault device pulldown menu.
Complete this process for both the Sound playback as well as the
Sound recording.

5. Click on the OK button to apply the settings and exit from the pulldown
menu.

The IP-7 telephone is now deactivated.

59

60

- Troubleshooting -

14 Troubleshooting

Should problems arise with the telephone, refer to the following information. In
the case of technical problems, contact our Hotline, tel. [phone]
(Telekom costs at time of going to print: 12 ct/min). In the case of claims under
the terms of guarantee, contact your sales outlet. There is a 2 year period of
guarantee.

If no telephone call is possible, check whether

S the telephone is connected correctly,
S the PC is switched on,
S the required application is properly installed and correctly executed,
S the provider is experiencing faults.

Note: Establishment of a connection and possible voice delays could be
caused by:

S the current PC utilisation rate,
S the type and speed of the Internet connection,
S the use of security features, such as a firewall.

60

-ImportantInformation-

15 Important Information

15.1 Technical data

Standard
Power supply Via the USB port
Permissible

ambient temperature

15.2 System requirements

Windows 2000 (SP4) and later
USB port
32 MB RAM or more
Pentium II or higher
Internet connection from 28 kb/s or broadband connection

15.3 Guarantee

AUDIOLINE equipment is produced and tested according to the latest
production methods. The implementation of carefully chosen materials and
highly developed technologies ensure trouble -free functioning and a long
service life. The terms of guarantee do not apply where the cause of
equipment malfunction is the fault of the telephone network operator or any
interposed private branch extension system. The period of guarantee is 24
months from the date of purchase.

All deficiencies resulting from material or production faults which occur during
the period of guarantee will be eliminated free of charge. Rights to claims
under the terms of guarantee are annulled following intervention by the
purchaser or third parties. Damage caused as a result of improper handling or
operation, incorrect positioning or storing, improper connection or installation,
Acts of God or other external influence are not covered by the terms of
guarantee. In the case of complaints, we reserve the right to repair or replace
defect parts or provide a replacement device. Replacement parts or devices

VoIP telephone (Voice over Internet Protocol)

10 ºC to 30 ºC

61

62

become our property. Rights to compensation in the case of damage are
excluded where there is no evidence of intent or gross negligence by the
manufacturer.

If your device shows signs of defect during the period of guarantee, please
return it to the sales outlet in which you purchased the AUDIOLINE device
together with the purchase receipt. All rights to claims under the terms of
guarantee in accordance with this agreement must be asserted exclusively
with regard to your sales outlet. Two years after the purchase and transfer of
our products, claims under the terms of guarantee can no longer be asserted.

-ImportantInformation-

16 Declaration of Conformity

This device fulfils the requirements stipulated in the EU directive:

1999/5/EU directive on radio equipment and telecommunications terminal
equipment and the mutual recognition of their conformity. Conformity with the
above mentioned directive is confirmed by the CE symbol on the device.

To view the complete Declaration of Conformity, please refer to the free
download available on our web site www.audioline.de.

62

- Important Notes on the Guarantee -

1 Important Notes on the Guarantee

The period of guarantee for the AUDIOLINE product begins on the date of
purchase. Rights to claims under the terms of guarantee relate to deficiencies
resulting from material or production faults. Rights to claims under the terms of
guarantee are annulled following intervention by the purchaser or third parties.
Damage caused as a result of improper handling or operation, normal wear
and tear, incorrect positioning or storing, improper connection or installation,
Acts of God or other external influence are not covered by the terms of
guarantee.

CLAIMS UNDER THE TERMS OF GUARANTEE MAY ONLY BE

ASSERTED TO THE RETAILER WHERE THE EQUIPMENT WAS

PURCHASED, WHEREBY THE PURCHASE RECEIPT MUST ALSO BE

SUBMITTED.

TO PREVENT UNNECESSARY LONG DELAYS, PLEASE DO NOT

EQUIPMENT UNDER COMPLAINT TO OUR OFFICE ADDRESS.

IN THE CASE OF QUESTIONS CONCERNING OPERATION OR THE

TERMS OF GUARANTEE, PLEASE REFER TO THE OPERATING

MANUAL OR CONTACT OUR HOTLINE IN GERMANY:

0180 5 00 13 88 (at your own cost)

AUDIOLINE GmbH

Neuss

SERVICE HOTLINE IN GERMANY 0180 5 00 13 88

(at your own cost)

Internet: www.audioline.de - E -mail: [e-mail]

SEND

63

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein
Garantieanspruch besteht bei Mängeln, die auf Material- oder
Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei
Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch
unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch
falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss
oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse
entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN

DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND

VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE

REKLAMATIONSGERÄTE BITTE NICHT

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE

BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN

UNSERE HOTLINE:

0180 500 13 88 (Kosten Telekom bei Drucklegung: 12ct/min)

AN UNSERE BÜROADRESSE.

AUDIOLINE GmbH

Neuss

Service Hotline [phone]

(Kosten Telekom bei Drucklegung: 12ct/min)

Internet: www.audioline.de - E -mail: [e-mail]

Version 1.0 - 07.07.2005
