- AUDIOL AB EDGE 12 sub

EDGE 12sub

Self-powered 12" subwoofer

USER MANUAL

PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE

POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR

P. 2

AUDIOLAB EDGE 12 sub -

EGDE 12 sub

Self-powered 12 "subwoofer with a 3.5" voice coil

EDGE 12 sub is a self-powered 12 "subwoofer with
a 3.5" voice coil that delivers 350W continuous @
4-ohm. As a fundamental part of the EDGE sys­tem, this subwoofer is compatible both with the
EDGE 25 and EDGE 84, with the capacity to send a

cutted & amplied signal only selecting the model
on its rear panel. Thanks to its D-type amplica­tion, EDGE 12 SUB achieves great power with very
good sound quality. A frequency response ranging

from 40Hz to 500Hz coupled with a very complete

control panel and a high eciency protection

circuit completes the most remarkable features of

an equipment ideal for small and medium scale

applications.

Specications

Components

• LF: 1 x 12" Woofer with 3.5" voice coil

Features

• Self-powered 12" Subwoofer

• 3 selectable modes: Edge 25, Edge 84 & user

• Frequency response (-6dB): 40Hz-500Hz

• Sensitivity (1W/1m): 96 dB

• Cooling: Temperature-controlled fan

• Enclosure design: Plywood cabinet, resistant

black paint, metal grille with foam & rubber

feet

• Mounting: One metal standard pole-mount

Amplier & Control

• Power output: 350W (continuous) @ 4-ohm

• Amplier type: Class D

• Protections: Thermal DC / Overload / Digital

Compressor / Limit

• Controls: Volume Control / Switch for Input
sens / Swtich for mode selector / Ground Lift
/ IP Control

• Input voltage range: AC100–240V, 50-60Hz

Connectors

• Inputs:

• 2 XLR-3/Plug combo

• 1 L/R RCA

• Output: 1 NL4 Speakon

• Link: 1 XLR-3

• IP Control: RJ-45

Physical

• Dimensions: 430x450x480 mm. / 17x17.7x19
in.

• Weight 20.5 Kg. / 45.22 Lbs.

1. OVERVIEW

English version

P. 3

- AUDIOL AB EDGE 12 sub

English version

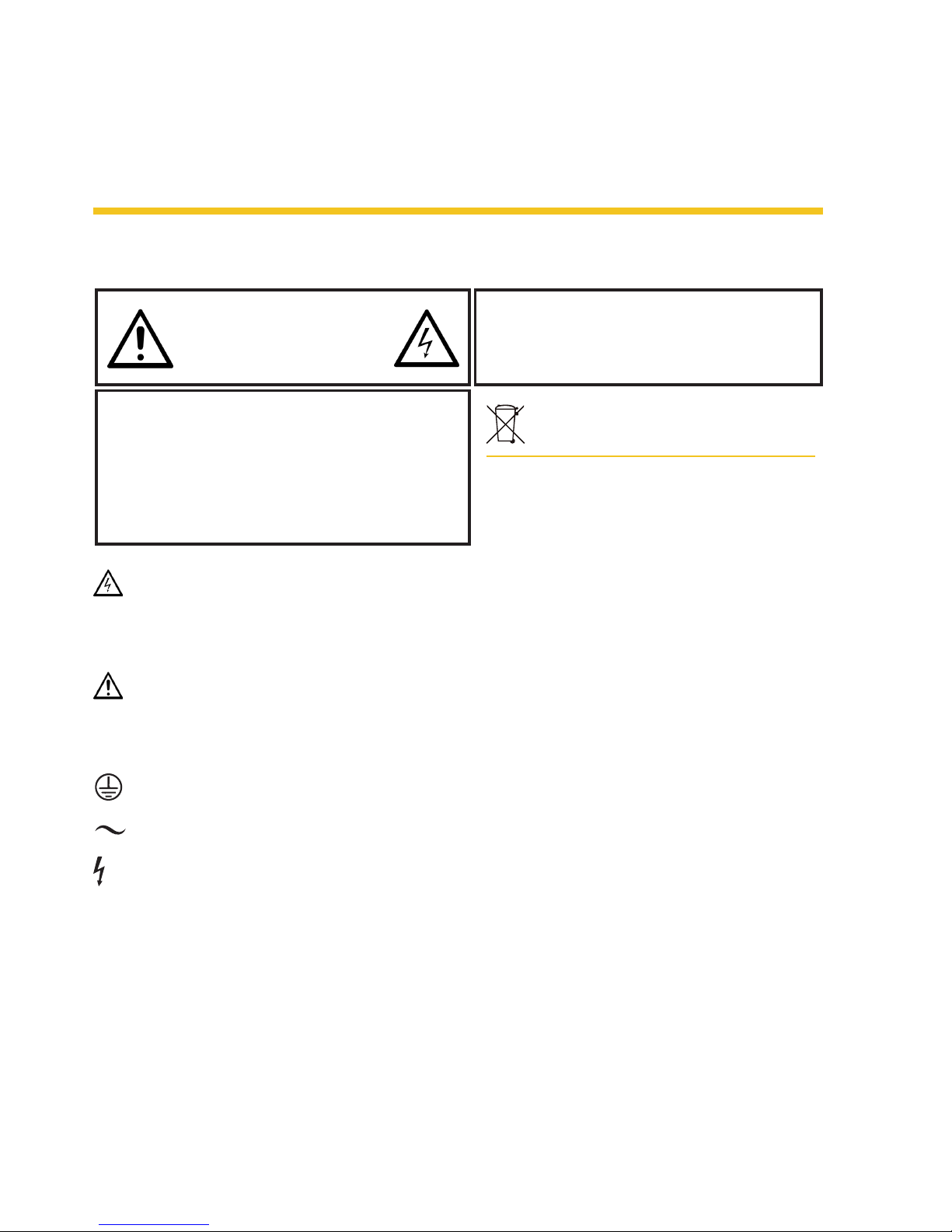

2. SAFETY

This symbol, wherever user, alerts you to the

resence of un-insulted and dangerous voltages
in the product enclosure. These are voltages that
may be sucient to constitute the risk of electric

shock or death.

This symbol, wherever used, alerts you to im-

portant operating and maintenance instructions.
Please read.

Protective Ground Terminal

AC mains (Alternating Current)

Hazardous Live Terminal

ON: Denotes the product is turned on.

OFF: Denotes the product is turned o.

CAUTION:

Describes precautions that should be observed to

prevent damage to the product.

1. Read this Manual carefully before operation.

2. Keep this Manual in a safe place.

3. Be aware of all wamings reported with this

symbol.

4. Keep this Equipment away from water and

moisture.

5. Clean it only with dry doth. Do not use sol­vent or other chemicals.

6. Do not damp or cover any cooling opening.
Install the quipment only in accordance with

the Manufacturer´s instructions.

7. Power Cords are designed for your safety.
Do not remove Ground connections! If the
plug does not t your AC outlet, seek advice
from a qualied electrician. Protect the pow­er cord and plug from any physical stress to

avoid risk of electric shock. Dont place heavy
objets on the power. This could cause elec-

tric shock or re.

8. Unplug this equipment when unused for
long periods of time or during a storm.

9. Refer all service to qualied service person­nel only. Do not perform any servicing other

than those instructions contained within the
User´s Manual.

10. To prevent re and damage to the product,

RISK OF ELECTRIC SHOCK

DO NOT OPEN.

CAUTION!

To reduce the risk of electric shock and re, do

not expose this equipment to moisture or rain.

WARNING!

TO REDUCE THE RISK OF ELECTRIC SHOCK
PLEASE DO NOT REMOVE THE COVER OR THE
BACK PANEL OF THIS EQUIPMENT.
THERE ARE NO PARTS NEEDED BY USER INDISE
THE EQUIPMENT. FOR SERVICE, PLEASE CONTACT
QUIALIFIED SERVICE CENTERS.

Depose of this product should not be placed in
municipal waste and should be separate collection.

P. 4

AUDIOLAB EDGE 12 sub -

use only the recommended fuse type as indi­cated in this manual. Do no short-circuit the

fuse holder. Before replaicing the fuse, make
sure that the product is OFF and disconnected

from the AC outlet.

11. Move this Equipment only with a cart, stand,

tripod, or bracket, specied by the manufac­turer, or sold with the Equipment. When a cart
is used, use caution when moving the cart/
equipment combination to avoid possible inju-

ry from tip-over.

12. Permanent hearing loss may be caused by

expousure to extremely high noise levels. The
US Government´s Occupational Safety and
Health Administration (OSHA) has specied

the permissible exposure to noise level. These

are shown in the following chart:

According to OSHA, an exposure to high SPL in excess of these limits may result in the loss of heat. To
avoid the potential damage of heat, it is recommended that Personnel exposed to equipment capable of
generating high SPL use hearing protection while such equipment is under operation.
The apparatus shall be connected to mains socket outlet with a protective earthing connection.
The mains plug or an appliance coupler is used as the disconnect device, the disconnect device shall

remain readily operable.

Hours x day SPL Example

8 90 Small gig
6 92 Train

4 95 Subway train

3 97

High level

desktop
monitors

2 100

Classic music
concert

1.5 102

1 105

0.5 110

0.25 or less 115 Rock concert

English version

P. 5

- AUDIOL AB EDGE 12 sub

English version

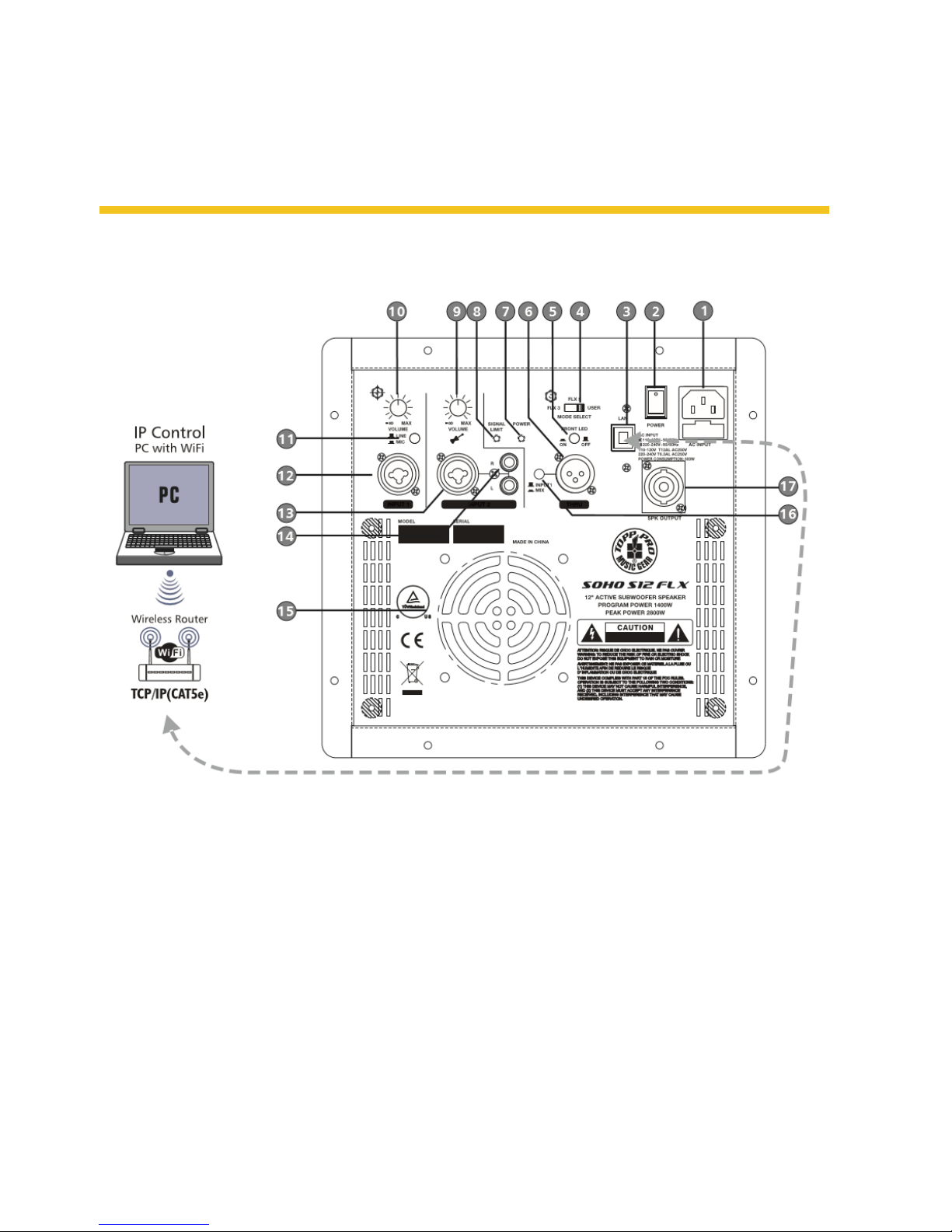

3. SUBWOOFER BACK PANEL DESCRIPTION

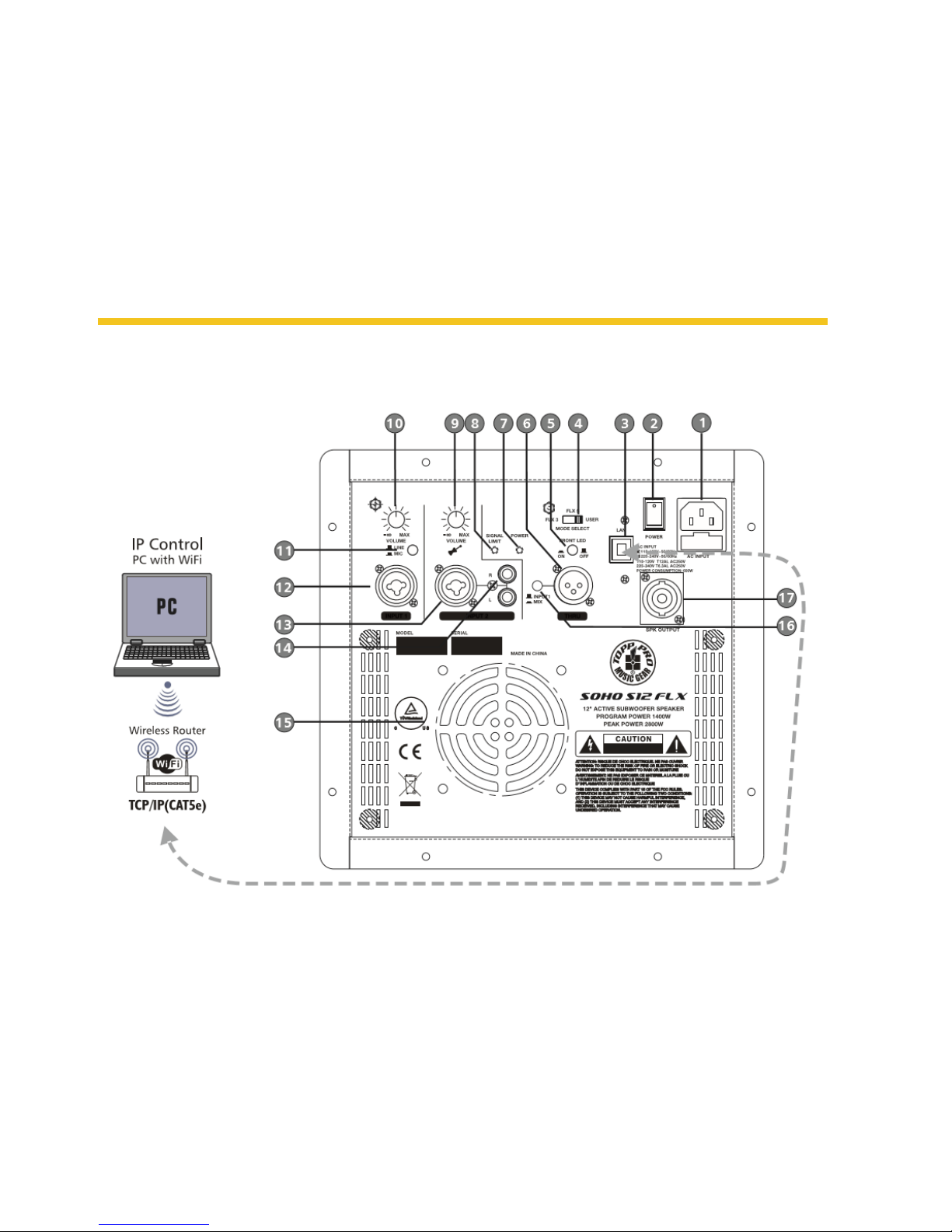

1. AC power socket with main fuse.

2. ON-OFF main power switch.

3. IP control.

4. Preset Selector: Not in this version.

5. Switch for front led on or o.

6. THRU OUTPUT ON XLR CONNECTOR. This is

a male XLR-type connector that produces ex-

actly the same signal that is connected to the

main input jack or a mix of input 1 and input 2.

7. POWER. Green led, indicate on status.

8. Signal / limit, red led, indicate on status.

9. Input 2 Volume Control.

10. Input 1 Volume Control.

11. Line / mic switch (channel input 1 only)

12. XLR and 1/4” combo input 1. Input 1 may

accept a MIC or line-level signal via XLR or
line-level signal via TRS 1/4” cable. Be aware
of the position of the MIC / line switch (11).

13. XLR and 1/4” combo input 2. Input 2 may
accept Hi-Z sources (such as guitars) via the
TRS 1/4” input, or line-level signal via XLR.
Never connect the output of an amplier

directly to the input of the loudspeaker. This
could damage the input circuitry of the ac­tive loudspeaker.

14. RCA inputs (input 2 only).

P. 6

AUDIOLAB EDGE 12 sub -

English version

15. Convection fan.

16. Input 1 / mix switch (thru output). This switch

allows you to choose whether only the input1

signal is sent out to the next loudspeaker
(switch out-input 1) or mix of the input 1 and

input 2 signals are sent out to the next loud­speaker (switch in-Mix).

17. SPK connector to satellite: Use pins + 1 posi­tive / -1 negative.

P. 7

- AUDIOL AB EDGE 12 sub

English version

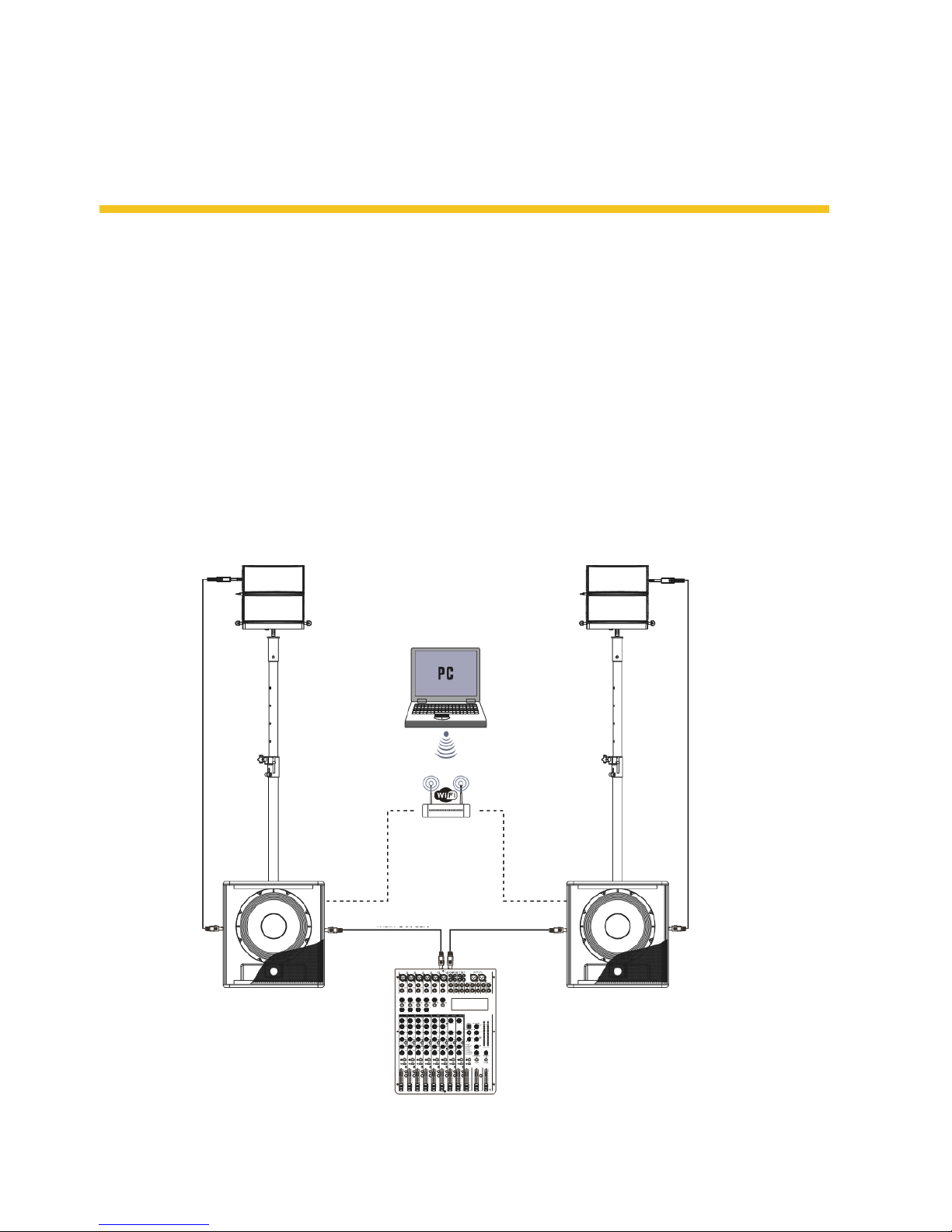

4. SYSTEM CONNECTION PLATE

Make your initial connections with all the equip­ment powered o, and ensure that all the main

volume controls are turned completely down.

Two Active Subwoofers & Two Passive
Satellite Speakers

1) Connect one side of the signal cable to the
output of your mixer (left / right) with a TRS or

XLR connector and the other side of the cable to

the line input (combo) in the active subwoofer
(with a TRS to XLR connector). Then connect the

speakon cable from the output of power in the

Subwoofer to the satellites input.

2) Complete other connections as illustrated.

3) Turn on your mixer rst, then the stereo pow­er amplier.

4) Turn up the volume controls of your amplier
to about70%.

5) Use PFL function to get the proper input level

for the mixer, and adjust the Mian Mix Level con­trol to manipulate the output level.

6) After using, turn o your stereo power ampli­er rst, then the mixer.

Satellite Satellite

IP Control

PC with WiFi

Wireless Router

PolePole

Line

Input

Line

Input

Main Out Left Main Out Right

Line in

Left/Mono

Line in

Right/Mono

Subwoofer Subwoofer

Mixer

P. 8

AUDIOLAB EDGE 12 sub -

English version

5. WIRE CONNECTIONS

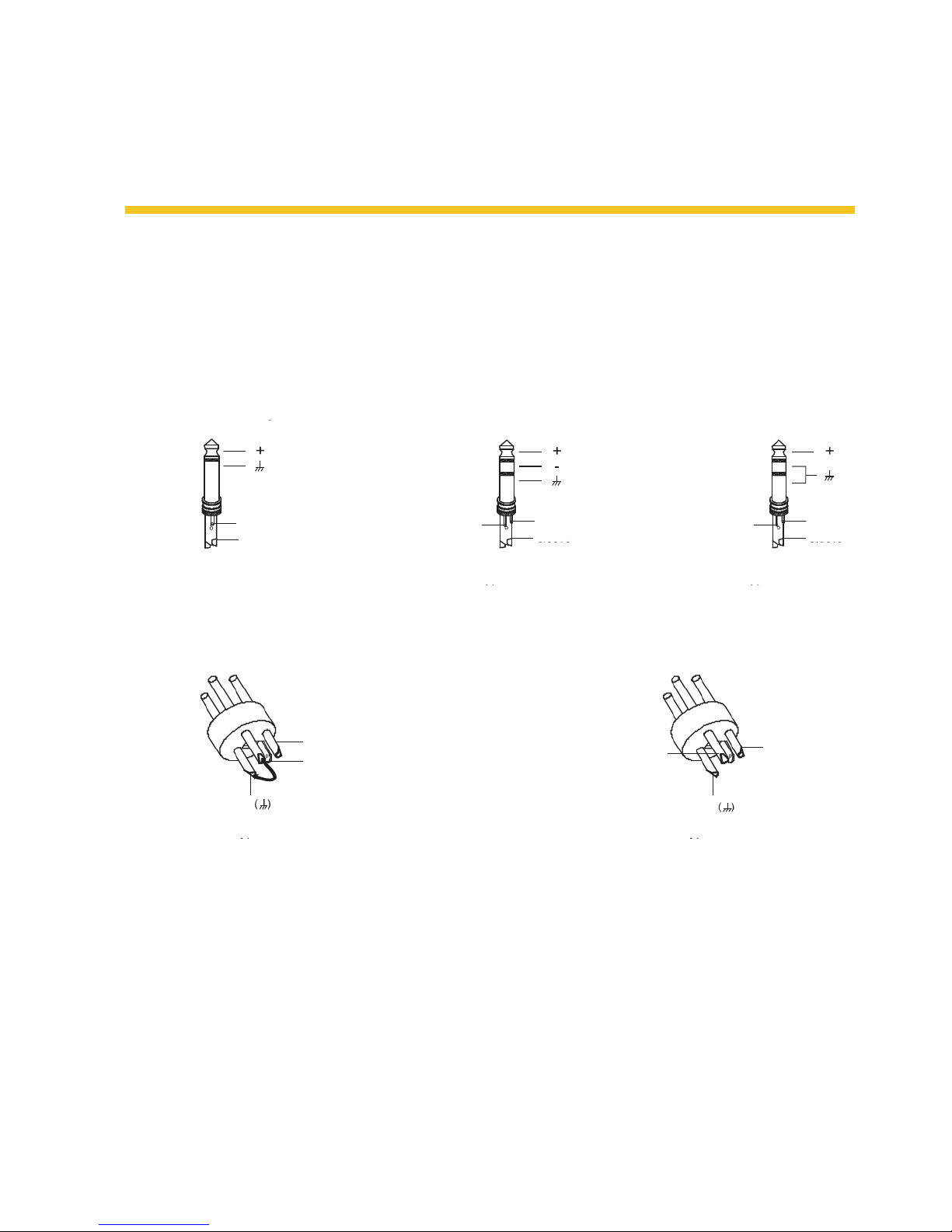

Either the 1/4" TRS phone jack or XLR connector can be wired in balanced and unbalanced modes, which
will be determined by the actual application status, please wire your system as the following wiring

examples:

For XLR connector

XLR Type Unbalanced XLR Type Balanced

Pin 1

Pin 1

Pin 2 (+)

Pin 2 (+)

Pin 3 (-)
(Linked to Pin 1 manually)

Pin 3 (-)

For 1/4" Phone jack

TS Type Unbalanced

TRS Type Balanced

TRS Type Unbalanced

Tip

Tip Tip

Ring Ring

Sleeve

Sleeve Sleeve

The series speaker connections are made via

the rear panel 1/4" and/or Speakon connectors

for easy interface with industry standard cables.

Standard, unshielded speaker wire (available at
your local pro audio or music store), with either
1/4" phone or Speakon connectors and wire gauge

of 12-14 AWG is recommended.

If your amplier uses binding posts you can use

speaker cables with banana connectors, but be

sure to pay attention to the +/- polarity when mak­ing the connections. Make sure that the + terminal

of the speaker, or banana connector, is connected

to the+ terminal of the power amplier, and that

the - terminal of the speaker, or banana connector,
is connected to the - terminal of the power ampli­er. It is important that your PA system is con­nected in-phase, otherwise you will not have the

proper low-end response and stereo image.

P. 9

- AUDIOL AB EDGE 12 sub

English version

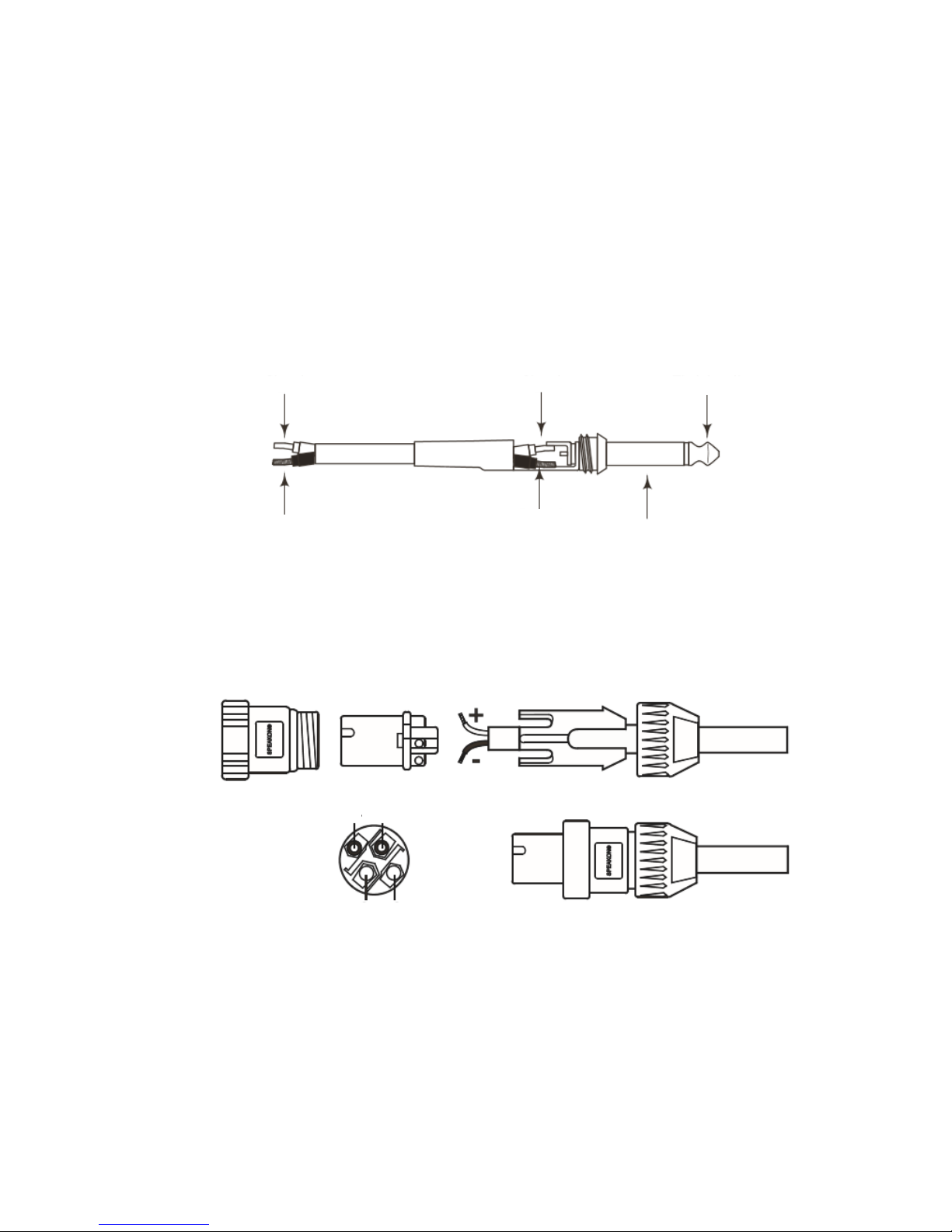

Use the following diagrams below to ensure proper connections when wiring your system:

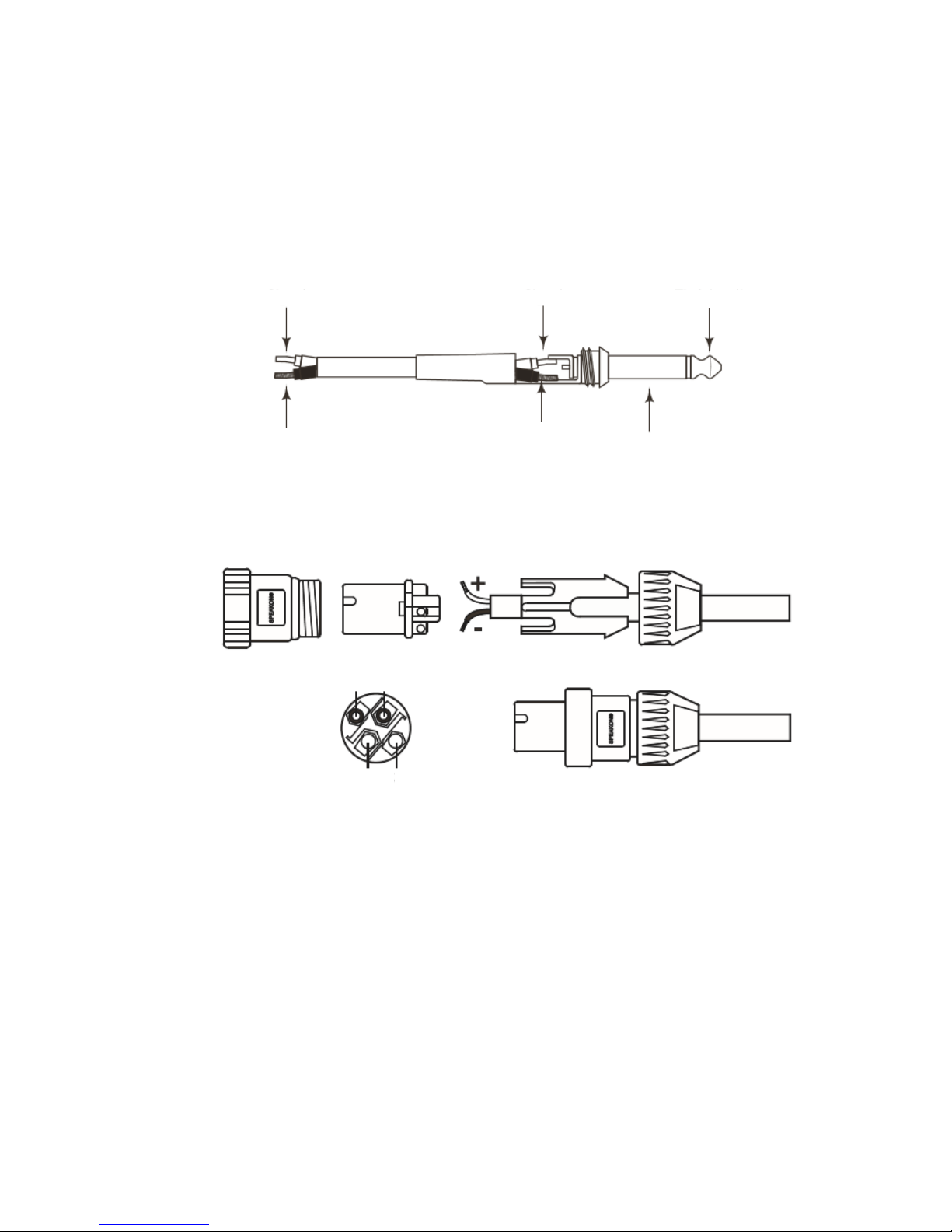

Speakon® Wiring Guide

NOT CONNECTED

1- 1+

2+ 2-

Unbalanced 1/4" Connector

Signal

Signal

Tip (signal)

Sleeve (ground)

Ground

Ground

P. 1 0

AUDIOLAB EDGE 12 sub -

Versión Español

EGDE 12 sub

Subwoofer autoamplicado

EDGE 12 sub es un subwoofer autoamplicado
de 12’’ con una bobina de 3.5’’ que entrega 350W
continuos @ 4-ohm. Parte fundamental del sistema

EDGE, este subwoofer es tanto compatible con el
EDGE 25 como con el EDGE 84, pudiendo enviarles
la señal recortada y amplicada, solamente selec­cionando el modelo en su panel posterior. Gracias

a su amplicación de tipo D, EDGE 12 SUB logra
una gran potencia con una muy buena calidad de
sonido. Una respuesta de frecuencia que va desde

los 40Hz hasta los 500Hz, sumada a un panel de

control muy completo y un circuito de protección
de gran eciencia completan las características
más salientes de un equipo ideal para aplicaciones
de pequeña y mediana escala.

Especicaciones

Componentes

• 1 Altavoz de 12" con bobina de 3,5"

Características

• Subwoofer activo

• 3 modos seleccionables: Edge 25, Edge 84 y

usuario

• Respuesta de frecuencia (-6dB): 40Hz-500Hz

• Sensibilidad (1W/1m): 96 dB

• Enfriamiento: Temperatura controlada por
ventilador

• Gabinete: Contrachapado con acabado en pin-

tura resistente, parrilla metálica con espu-

ma, soportes de hule y agarraderas

• Montaje: Adaptador para pedestal

Amplicación y control

• Salida de potencia: 350W (continuos) @

4-ohm

• Tipo de amplicador: Clase D

• Protecciones: Térmica/ Sobrecarga / Com-

presor digital / Limitador

• Controles: Control de volumen dual / Switch
para sensibilidad de entrada / Switch para
selector de modo / Ground LIft / IP Control

• Rango de voltaje de entrada: AC100–240V,
50-60Hz

Conectores

• Entrada:

• 2 XLR-3/Plug combo

• 1 RCA L/R

• Salida: Speakon NL4

• Link: 1 XLR-3

• IP Control: RJ-45

Físico

• Dimensiones: 430x450x480 mm. /
17x17,7x19 pulg.

• Peso: 20,5 Kg. / 45,22 Lbs.

1. DESCRIPCIÓN

P. 11

- AUDIOL AB EDGE 12 sub

Versión Español

2. SÍMBOLOS RELACIONADOS CON SEGURIDAD

Este símbolo sempre se utiliza para alertarle
de la presencia de voltajes peligrosos dentro de
esta unidad. Estos voltajes pueden constituir su­ciente riesgo de un choque eléctrico.

Este símbolo siempre es utilizado para aler­tarle de importantes instrucciones de operación o
de mantenimiento. Por favor cuando lo vea, lea la
instrucción.

Terminal de Tierra.

AC Principal (Corriente Alterna).

Terminal Peligrosa Viva.

ON: Denota que la unidad está encendida.

OFF: Denota que la unidad está apagada.

ADVERTENCIA:
Describe precauciones que deben tomarse para

prevenir la muerte o heridas del usuario.

PRECAUCIÓN:
Describe las precauciones que deben ser obser-

vadas para prevenir daños en la unidad.

ADVERTENCIA

1. Fuente de alimentación
Asegúrese de que el voltaje general es igual al
voltaje del equipo antes de encender el apara­to. No comprobarlo puede resultar en daños al
equipo y al usuario. Desconecte el equipo ante
la amenaza de tormenta eléctrica o cuando no
vaya a usarse por largos períodos de tiempo.

2. Conexión Externa
La conexión del cableado con conectores vivos
requiere que sea realizado por personal instruí­do o implica la utilización de cableado listo para
usar. No usarlo implica riesgo de incendio o

muerte.

3. Fusible

Para prevenir el riesgo de fuego o daños al

producto, use solo el tipo de fusible recomenda-

do en este manual. No ponga en corto-circuito

el soporte del fusible. Antes de reemplazar el

NO ABRIR. PELIGRO DE

GOLPE ELÉCTRICO

PRECAUCIÓN

Para reducir el riesgo de incendio o choque

eléctrico no exponga este aparato

a la lluvia o humedad.

ATENCIÓN

NO REMUEVA LOS PANELES
EN EL INTERIOR DEL PRODUCTO HAY ÁREAS EN
LAS QUE HAY ALTOS VOLTAJES. NO QUITE LOS
PANELES HASTA DESCONECTAR EL CABLE DE LA
RED PRINCIPAL DE ALIMENACIÓN. LOS PANELES
DEBEN SER REMOVIDOS SOLO POR PERSONAL
DE SERVICIO CALIFICADO. NO HAY PARTES ÚTLES
PARA EL USUARIO EN EL INTERIOR.

No deposite ninguna parte de esta unidad en los

basureros.

Utilice depósitos especiales apra esos efectos.

P. 12

AUDIOLAB EDGE 12 sub -

fusible, asegúrese que el producto está apagado y

desconectado de la red de electricidad.

5. Conexión a Tierra
Antes de encender el equipo, asegúrese que estpa
conectado a tierra. Esto prevendrá el riesgo de
choque eléctrico. Nunca corte los cables internos
o externos. Asimismo, nunca remueva la conexión

a tierra.

6. Instrucciones de Operación

Este aparato no debe ser expuesto a salpicaduras

o gotas y no se deben apoyar vasos con líquidos
sobre el aparato. No use este aparato cerca del
agua. Instale este equipo de acuerdo a las instruc­ciones del fabricante. No instale el equipo cerca

de fuentes de calor, tales como radiadores, estu-

fas o cerca de otros aparatos que producen calor.
No bloquee ningún oricio de ventilación. No colo­que ninguna fuente de llamas vivas (por ejemplo:
candelabros o velas) sobre el aparato.

7. Pedestales
El componente debe ser utilizado únicamente

con el tipo de pedestal recomendado por el

fabricante. La combinación de un componente y

pedestal debe moverse con cuidado. Detenciones

rápidas, fuerza excesiva y supercies desparejas
pueden causar que el componente o el pedestal
vuelquen.

8. Intrucciones de Seguridad

• Lea estas instrucciones

• Siga estas instrucciones

• Guarde estas instrucciones

• Tenga en cuenta todas las advertencias

• Use solo accesorios especicados por el fabri-

cante

9. Cable de alimentación y conexión
No altere el cable y el enchufe. Un enchufe polar­izado tiene 2 patas con una más ancha que la otra.

Un enchufe con toma a tierra posee 2 patas y

una tercera es la conexión a tierra. Son diseñados
teniendo en cuenta su seguridad. No quite la co-

nexión a tierra. Conecte el equipo a un tomaco­rriente cercano, de fácil acceso y con protección a

tierra. Si su enchufe no entra en su tomacorriente

requiere la ayuda de un electricista calicado.
Proteja al cable y al enchufe de cualquier presión
física para evitar riesgo de choque eléctrico.
No coloque objetos pesados sobre el cable de
alimentación. Esto puede causar choque eléctrico
o fuego.

10. Limpieza
De ser necesario, sople el polvo del producto o

utilice un paño seco. No use solventes tales como:
bencina, alcohol u otro uido muy inamable y

volátil para limpiar el aparato.

11. Servicio Técnico
Para servicio técnico consulte solo con el personal
de servicio calicado. Para reducir el riesgo de
choque eléctrico, no realice ningún tipo de servi-

cio más allá del descripto en este manual.

ATENCIÓN

La exposicion a niveles de sonido extremada-

mente altos puede ocasionar la pérdida de au­dición de manera irreversible.
La Administración de Seguridad y Salud Ocu­pacioneal del gobierno de los Estados Unidos
(OSHA), ha especicado los niveles permitidos de
exposición.

Horas por día SPL Ejemplo

8 90 Concierto pequeño
6 92 Tre n

4 95 Subterráneo

3 97

Monitoreo de alto
nivel

2 100

Concierto de músi­ca clásica

1.5 102

1 105

0.5 110

0.25 or less 115 Concierto de rock

Versión Español

P. 13

- AUDIOL AB EDGE 12 sub

Según la OSHA la exposición excesiva aaltos niveles de SPL puede provocar sordera. Para prevenirla,
recomienda que el personal que trabaja con equipos capaces de general altos SPL, utilice protección
auditiva cuando esos equipos están en operación.

3. DESCRIPCIÓN DE PALEN TRASERO SUB-BAJO

1. Toma corriente principal con fusible.

2. Interruptor principal de encendido.

3. Control IP.

4. Selector: No en este modelo.

5. Interruptor de encendido de la luz frontal.

6. Salida de lazo con conector XLR. Esta salida

con conector XLR reproduce exactamente la

misma señal de salida que está presente en el

conector de la entrada principal o la mezcla
de la entrada 1 y la entrada 2.

7. Indicador de encendido en color verde.

8. Indicador de señal y de limitador de color

rojo.

9. Control de volumen entrada 2.

10. Contol de volumen entrada 1.

11. Selector de entrada Línea o Micrófono (Solo

Versión Español

P. 14

AUDIOLAB EDGE 12 sub -

para canal 1).

12. Entrada 1 conector tipo combo (XLR-1/4). En­trada 1 acepta señales con nivel de micrófono
y de línea vía XLR o solo de línea vía 1/4 TRS.
Asegúrese que el selector de entrada esté en
la posición correcta según el nivel de señal a

trabajar.

13. Entrada 2 conector tipo combo (XLR-1/4).
Entrada 2 acepta señales de alta impedancia

tales como guitarras o teclado vía XLR o solo
de línea vía 1/4 TRS. Asegúrese que el selector

de entrada esté en la posición correcta según

el nivel de señal a trabajar.

14. Entradas tipo RCA (Canañ 2 solamente).

15. Ventilador convencional.

16. Selector de salida para lazo (Entrada 1/ Am­bas entradas). Este selector permite escoger

estre enlazar la entrada 1 solamente o enviar
ambas entradas al lado.

17. Salida de poder conector tipo SPK para los
satélites: Utilice pin +1 positivo y pin -1 nega-

tivo.

Versión Español

P. 15

- AUDIOL AB EDGE 12 sub

4. CONEXIONES DEL SISTEMA

Antes de hacer cualquiera conexión, asegúrese de
que todo su equipo esté apagado. Además de que
todos los controles de volumen estén totalmente

abajo.

Para sistema de dos Sub-bajos activos y dos
satélites pasivos

1) Conecte un lado del cable de señal a la salida
del mezclado (izquierda/derecha) con un conector

TRS o XLR y el otro lado del cable a la entrada de

línea (combo) en el subwoofer activo (con un TRS
conector XLR). Luego conecte el cable speakon de

la salida de potencia del sub-bajo a la entrada del

satélite.

2) Complete las otras conexiones como se
muestra en la ilustración.

3) Encienda su mezclado primero y despupes el
amplicador de poder.

4) Suba el control de volumen de su aplicador
completamente (75%)

5) Utilice la función del PFL para ajustar la entra-

da del canal de mezclador y manipule el volumen

de su equipo desde el control maestro.

6) Después de utilizar el equipo, apage primero
su amplicador de poder y después el mezclador.

Satellite Satellite

IP Control

PC with WiFi

Wireless Router

PolePole

Line

Input

Line

Input

Main Out Left Main Out Right

Line in

Left/Mono

Line in

Right/Mono

Subwoofer Subwoofer

Mixer

Versión Español

P. 1 6

AUDIOLAB EDGE 12 sub -

5. CONEXIONES DE ALAMBRADO

Cualquiera de los dos conectores, ya sea el TRS de 1/4 o el XLR, pueden alambrarse en modo no balancea­do o balanceado, dependiendo de la necesidad de trabajo. Los siguientes son unos ejemplos de cómo se

pueden alambrar estos conectores.

For XLR connector

XLR Type Unbalanced XLR Type Balanced

Pin 1

Pin 1

Pin 2 (+)

Pin 2 (+)

Pin 3 (-)
(Linked to Pin 1 manually)

Pin 3 (-)

For 1/4" Phone jack

TS Type Unbalanced

TRS Type Balanced

TRS Type Unbalanced

Tip

Tip Tip

Ring Ring

Sleeve

Sleeve Sleeve

Las conexiones de los gabinetes pasivos se realiza
a través de los conectores de 1/4" o conectores

tipo Speakon ubicados en el panel posterior, los
cuales utilizan cables estándar de la industria. Se
recomienda el cable para parlante estándar, sin

blindaje (disponibles en tiendas de audio profe­sional local o tiendas de música). Se recomienda
la utilización de conectores de buena calidad y

cables de calibre entre 12 y 14 AWG.

Si sus amplicadores utiliza conectores tipo

"poste", se pueden usar conectores tipo "banana",

pero debe poner atención a la polaridad del (+/-)
cuando haga las conexiones. Asegúrese de que la
terminal (+) del gabinete o del conector "banana"
se conecte a la terminal (+) del amplicador (nor­malmente es de color rojo) al igual que la conexión
del (-) (color negro). Esto es de suma importancia
ya que de no mantener una polaridad correcta, su

Versión Español

P. 17

- AUDIOL AB EDGE 12 sub

sistema podrá tener pérdidas en la eciencia de
ganancia y espersión debido a la cancelación entre

componentes.
El siguiente diagrama del alambrado con dife­rentes tipos de conectores:

Guía de alambrado para conector Speakon®

NOT CONNECTED

1- 1+

2+ 2-

Conector de 1/4 No balanceado

Signal

Signal

Tip (signal)

Sleeve (ground)

Ground

Ground

Versión Español

P. 18

AUDIOLAB EDGE 12 sub -

FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.TEC-SHOW.COM /

PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.TEC-SHOW.COM
