ATOLL AM80 User Manual [fr]

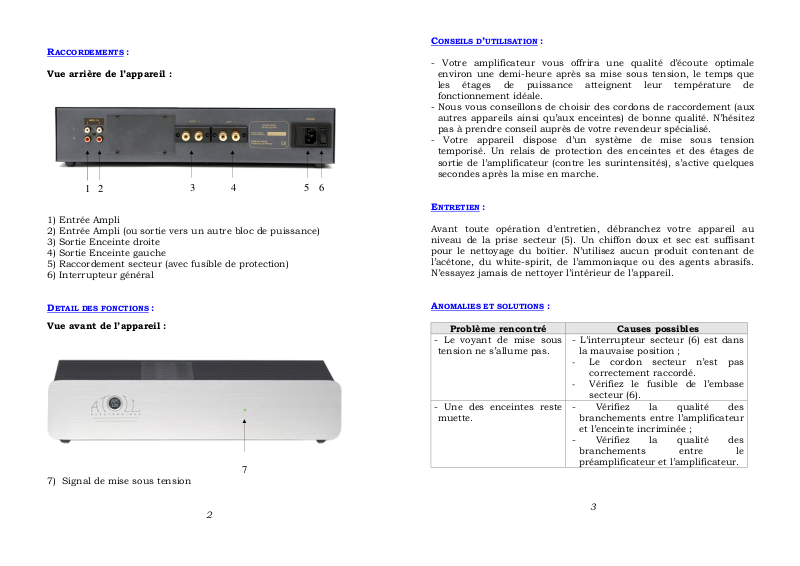

R

ACCORDEMENTS

:

Vue arrière de l’appareil :

1 2

3 4 5 6

1) Entrée Ampli

2) Entrée Ampli (ou sortie vers un autre bloc de puissance)

3) Sortie Enceinte droite

4) Sortie Enceinte gauche

5) Raccordement secteur (avec fusible de protection)

6) Interrupteur général

D

ETAIL DES FONCTIONS

:

Vue avant de l’appareil :

7

7) Signal de mise sous tension

2

C

ONSEILS D’UTILISATION

:

- Votre amplificateur vous offrira une qualité d’écoute optimale
environ une demi-heure après sa mise sous tension, le temps que
les étages de puissance atteignent leur température de
fonctionnement idéale.

- Nous vous conseillons de choisir des cordons de raccordement (aux
autres appareils ainsi qu’aux enceintes) de bonne qualité. N’hésitez
pas à prendre conseil auprès de votre revendeur spécialisé.

- Votre appareil dispose d’un système de mise sous tension
temporisé. Un relais de protection des enceintes et des étages de
sortie de l’amplificateur (contre les surintensités), s’active quelques
secondes après la mise en marche.

E

NTRETIEN

:

Avant toute opération d’entretien, débranchez votre appareil au
niveau de la prise secteur (5). Un chiffon doux et sec est suffisant
pour le nettoyage du boîtier. N’utilisez aucun produit contenant de
l’acétone, du white-spirit, de l’ammoniaque ou des agents abrasifs.
N’essayez jamais de nettoyer l’intérieur de l’appareil.

A

NOMALIES ET SOLUTIONS

:

Problème rencontré Causes possibles

- Le voyant de mise sous
tension ne s’allume pas.

- L’interrupteur secteur (6) est dans
la mauvaise position ;

- Le cordon secteur n’est pas

correctement raccordé.

- Vérifiez le fusible de l’embase

secteur (6).

- Une des enceintes reste
muette.

- Vérifiez la qualité des
branchements entre l’amplificateur
et l’enceinte incriminée ;

- Vérifiez la qualité des
branchements entre le
préamplificateur et l’amplificateur.

3

M

ARQUAGE

C.E. :

Le marquage C.E. couvre la conformité à la directive basse tension
73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions
nationales.

G

ARANTIE

:

La garantie s’applique pendant deux ans à partir de la date d’achat.
Il vous est donc recommandé de faire remplir par votre revendeur le
bon de garantie ci-joint et de le conserver. Le bénéfice de la garantie
n’est attribué qu’aux appareils ayant été utilisés et entretenus
conformément aux instructions contenues dans ce document.

AMPLIFICATEURS DE PUISSANCE DONNEES

TECHNIQUES

Puissance efficace :

Puissance impulsionnelle :
Alimentation :
Total capacitif :
Nombre d’entrées :
Impédance d’entrée :
Sensibilité :
Rapport Signal/Bruit :
Taux de distorsion à 1kHz :
Bande passante :
Temps de montée :
Dimensions :
Poids :

Données sous réserve de modifications

AM50 AM80 AM100

50 W /canal /8Ω
70 W /canal /4Ω

90 W /canal

160 VA

15 000 µF

2

47 kΩ

1,25 V

100 dBA

< 0,05% /10W

5Hz-200kHz

1,5 µs

440x90x255mm

7 kg

80 W /canal /8Ω

120 W /canal /4Ω

150 W /canal

330 VA

30 000 µF

2

47 kΩ

1,58 V

100 dBA

< 0,05% /10W

5Hz-200kHz

1,4 µs

440x90x255mm

8 kg

100 W /canal /8Ω
140 W /canal /4Ω

180 W /canal

< 0,05%/30W

5Hz-200kHz

440x90x255mm

660 VA

30 000 µF

47 kΩ

1,77 V

100 dBA

1,3 µs

11 kg

ATOLL ELECTRONIQUE® est une marque française qui conçoit,

fabrique et commercialise l’ensemble de ses produits.

4

V

ous venez d’acquérir un amplificateur aux performances
audiophiles exceptionnelles. Nous vous remercions de la confiance
que vous avez portée à nos produits. Nous vous conseillons de lire
attentivement cette notice afin de pouvoir en tirer le meilleur parti.

P

RECAUTIONS D’EMPLOI

:

- Installez votre appareil dans un endroit sec, correctement
ventilé et éloigné de toute source de chaleur.

- Veillez à ne jamais rien poser sur votre amplificateur.

- N’effectuez aucun branchement lorsque votre appareil se

trouve sous tension.

- Evitez impérativement tout court-circuit.

- Respectez scrupuleusement la polarité + et -, ainsi que les
sens de branchements gauche et droit.

- Ne branchez jamais deux enceintes en parallèle sur la
même sortie.

P

HASE SECTEUR

:

2

Pour que vous puissiez bénéficier d’une musicalité
optimale, notre service technique a effectué la mise en
phase de votre appareil. Afin de profiter pleinement des
avantages de ce réglage, il est impératif de respecter les
deux conditions ci-dessous :

- Votre appareil doit être raccordé au secteur à une prise câblée aux normes

européennes (phase à droite - terre en haut).

- Le branchement doit être effectué avec le cordon secteur livré avec

l’appareil.

Vous trouverez ci-joint les pièces suivantes :

- un amplificateur de puissance ;

- un cordon secteur ;

- ce mode d’emploi accompagné d’un bon de garantie.
